Galmet Basic Series User manual

PL Instrukcja obsługi i montażu
Pompa ciepła powietrze-woda Basic
EN Installation and operation manual
Air-Water heat pump Basic
www.galmet.com.plMade in Poland
PP-004869
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K2
1. Eksploatacja i obsługa...................................................................................................................................................................................................4
1.1. Opis urządzenia oraz zasada działania................................................................................................................................................................4
1.2. Przeznaczenie ....................................................................................................................................................................................................4
1.3. Nieprawidłowa eksploatacja ..............................................................................................................................................................................4
1.4. Czas nagrzewania ..............................................................................................................................................................................................4
1.5. Opis sterownika..................................................................................................................................................................................................5
1.6. Dane techniczne pompy ciepła...........................................................................................................................................................................5
1.7. Konserwacja.......................................................................................................................................................................................................6
1.8. Sprawdzanie oraz przenoszenie urządzenia .......................................................................................................................................................6
2. Informacje ogólne.........................................................................................................................................................................................................6
2.1. Ogólny widok.....................................................................................................................................................................................................6
2.2. Ogólne wymiary ................................................................................................................................................................................................7
2.3. Sposób transportu..............................................................................................................................................................................................8
3. Montaż..........................................................................................................................................................................................................................9

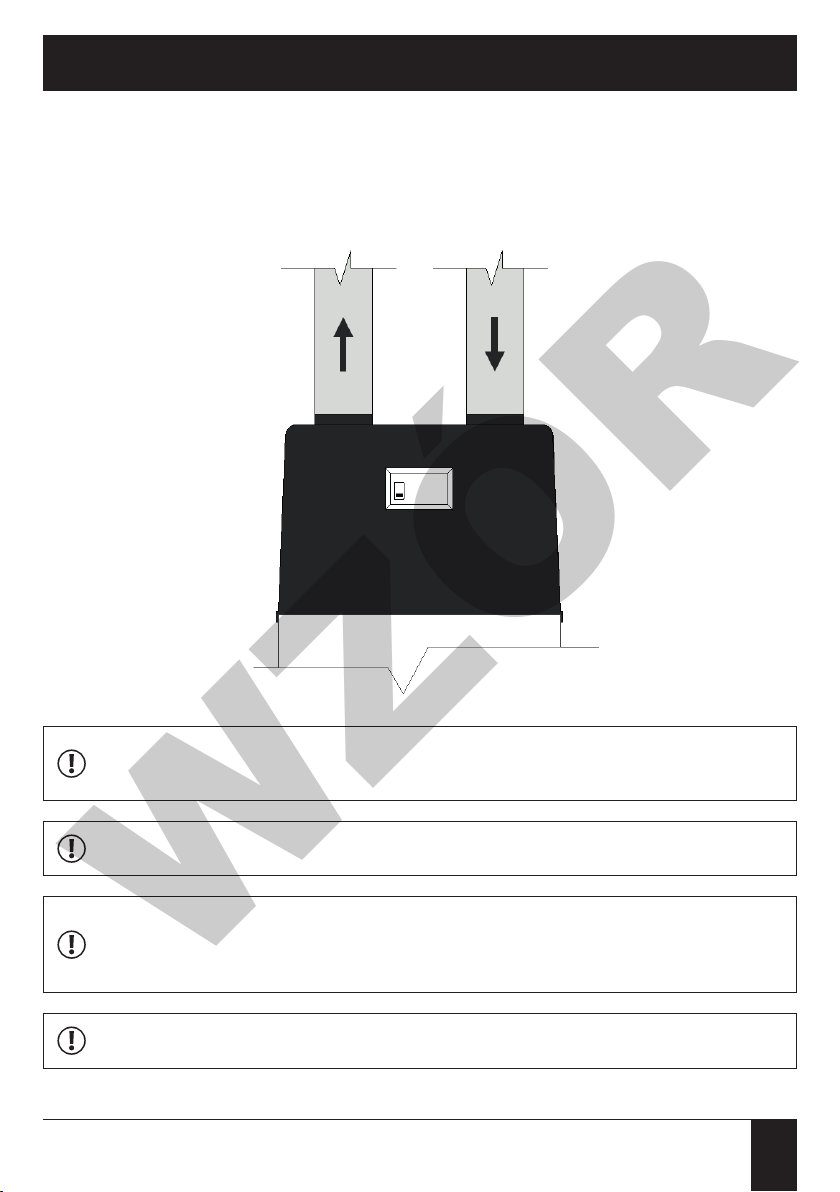

3.1. Podłączenie kanałów powietrznych pompy ciepła .............................................................................................................................................9
3.2. Zamontowanie pompy wewnątrz budynku......................................................................................................................................................10
3.3. Usytuowanie pompy ciepła wewnątrz pomieszczenia......................................................................................................................................10
3.4. Zasilanie pompy ciepła z zewnątrz oraz wyrzut powietrza do innego pomieszczenia ......................................................................................11

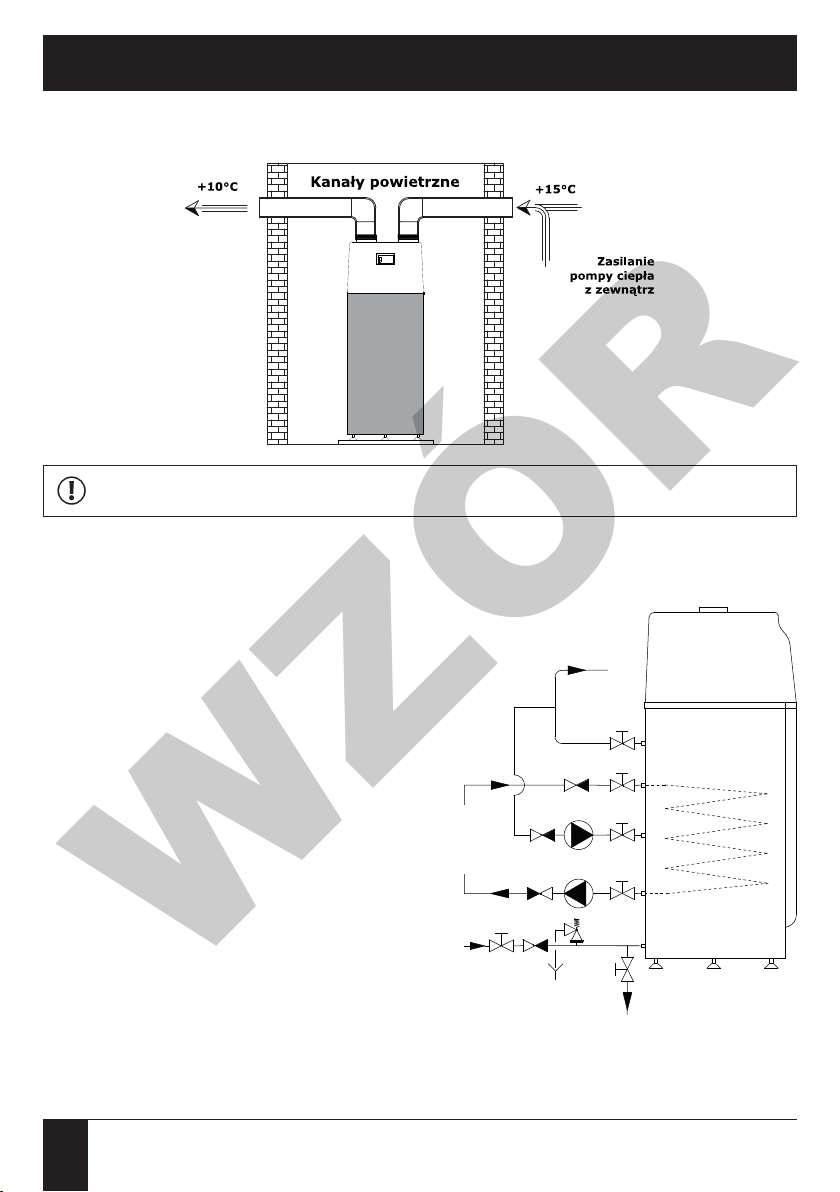

3.5. Zasilanie pompy ciepła z pomieszczenia i wyrzut powietrza na zewnątrz........................................................................................................11
3.6. Zasilanie oraz wyrzut powietrza z pompy ciepła na zewnątrz..........................................................................................................................12
3.7. Podłączenie hydrauliczne.................................................................................................................................................................................12
4. Opis techniczny...........................................................................................................................................................................................................13
4.1. Budowa pompy ciepła......................................................................................................................................................................................13
4.2. Króćce przyłączeniowe .....................................................................................................................................................................................14
4.3. Demontaż sterownika......................................................................................................................................................................................14

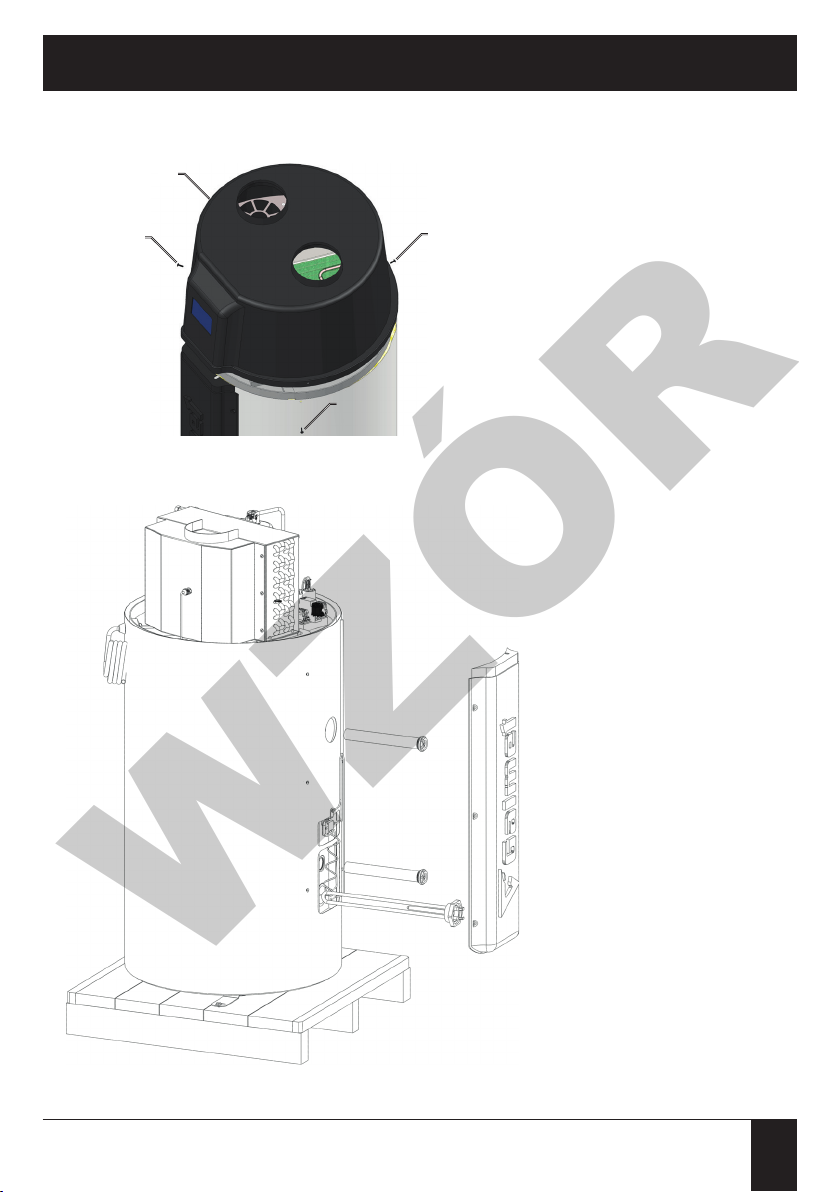

4.4. Demontaż pokrywy górnej...............................................................................................................................................................................15
4.5. Wymiana anod magnezowych i grzałki............................................................................................................................................................15
4.6. Schemat chłodniczy urządzenia .......................................................................................................................................................................17
4.7. Schemat elektryczny urządzenia......................................................................................................................................................................18
4.8. Podłączenie pompy dodatkowej.......................................................................................................................................................................19
4.9. Podłączenie pompy cyrkulacyjnej ....................................................................................................................................................................20
5. Niewłaściwa praca ......................................................................................................................................................................................................21
6. Deklaracja zgodności...................................................................................................................................................................................................23
Polski - spis treści
Prosimy o uważne przeczytanie instrukcji przed rozpoczęciem wykonania instalacji i użytkowaniem produktu.
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 3
1. Proper operation.........................................................................................................................................................................................................24
1.1. Device description and proper operation..........................................................................................................................................................24
1.2. Heat pump's purpose .......................................................................................................................................................................................24
1.3. Improper operation..........................................................................................................................................................................................24
1.4. Heating times...................................................................................................................................................................................................24
1.5. Controller description.......................................................................................................................................................................................25
1.6. Technical specication......................................................................................................................................................................................25
1.7. Maintenance....................................................................................................................................................................................................26
1.8. Checking and moving the device......................................................................................................................................................................26
2. General information....................................................................................................................................................................................................26
2.1. General view....................................................................................................................................................................................................26
2.2. Overall dimensions...........................................................................................................................................................................................27
2.3. Transportation method....................................................................................................................................................................................28
3. Installation..................................................................................................................................................................................................................29
3.1. Connection diagram for the heat pump's air ducts...........................................................................................................................................29
3.2. Installing the heat pump indoors.....................................................................................................................................................................30
3.3. Heat pump positioned inside the room ...........................................................................................................................................................30
3.4. Air for the heat pump supplied from the outside and discharged to another room..........................................................................................31
3.5. Air for the heat pump supplied from the room and discharged outside...........................................................................................................32
3.6. Air for the heat pump supplied from and discharged outside...........................................................................................................................32
3.7. Hydraulic connection........................................................................................................................................................................................32
4. Technical description...................................................................................................................................................................................................33
4.1. Heat pump's connections / overall specication...............................................................................................................................................33
4.2. Connections .....................................................................................................................................................................................................34
4.3. Disassembly of the controller...........................................................................................................................................................................34
4.4. Disassembly of the top cover............................................................................................................................................................................35
4.5. Replacing the magnesium anodes and electric heater.....................................................................................................................................35
4.6. Schematic diagram of the heat pump..............................................................................................................................................................37
4.7. Schematic diagram of the device's electrical wiring.........................................................................................................................................38
4.8. Connecting additional pump............................................................................................................................................................................39
4.9. Connecting circulation pump...........................................................................................................................................................................40
5. Troubleshooting..........................................................................................................................................................................................................41
6. Declaration of Conformity...........................................................................................................................................................................................43
English -Table of Contents
Please read the instructions carefully before beginning the installation and use of the product.
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K4
1. Eksploatacja i obsługa
Basic to pompa ciepła powietrze-woda do przygotowania ciepłej wody użytkowej. Maksymalna temperatura wody użytkowej jaką może przygotować
pompa ciepła to 55°C. Jednak z uwagi na najekonomiczniejsze użytkowanie pompy ciepła zaleca się, aby nie ustawiać temperatury c.w.u. powyżej 45°C,
gdyż spowoduje to podniesienie kosztów użytkowania pompy ciepła oraz szybsze zużywanie się elementów agregatu pompy ciepła. Pompa ciepła Basic
(przy założonym normalnym zużyciu c.w.u. 50 l/os./dzień, nie jednocześnie) przeznaczona jest dla: 4-5 osobowej rodziny (Basic 200); 5-6 osobowej rodziny
(Basic 270); 6-7 osobowej rodziny (Basic 300).
Temperatura wody ponad 50°C może spowodować poważne oparzenie. Należy zachować szczególną ostrożność, aby nie doszło do oparzenia
się dzieci, osób niepełnosprawnych oraz osób starszych.
1.1. Opis urządzenia oraz zasada działania
Basic to pompa ciepła zintegrowana ze zbiornikiem do c.w.u. Woda użytkowa jest zatem ogrzewana przy użyciu agregatu sprężarkowego. Zbiorniki pompy
ciepła Basic wyposażone są również w dodatkową wężownicę (jedną lub dwie w zależności od modelu), przeznaczoną do podłączenia zewnętrznego
źródła ciepła, np. kotła. Pompa ciepła może korzystać z powietrza w pomieszczeniu (przy spełnieniu odpowiednich warunków), bądź z powietrza
zewnętrznego przy podłączeniu kanałów powietrznych do urządzenia. Podczas pracy pompy ciepła powietrze jest ochładzane, przez co może dochodzić do
wykraplania wilgoci z powietrza. Powstawanie kondensatu jest zatem zjawiskiem naturalnym i zależnym od warunków pracy urządzenia. Należy zapewnić
odprowadzenie kondensatu np. do kratki ściekowej. Zbiornik pompy ciepła Basic wyposażony jest również w grzałkę elektryczną, która może służyć do
przegrzewu antybakteryjnego lub szybkiego nagrzewu c.w.u. w przypadkach wzmożonego zapotrzebowania na ciepłą wodę.
Zgodnie z (UE) NR 517/2014 i (UE) 2015/2068 urządzenie/produkt zawierający lub uzależniony od uorowanych gazów cieplarnianych.
Obieg czynnika chłodniczego jest hermetycznie zamknięty.
1.2. Przeznaczenie
Pompa ciepła Basic przeznaczona jest do ogrzewania wody użytkowej przy użyciu powietrza zewnętrznego lub z pomieszczenia (w zależności od podłączenia
urządzenia, pamiętając o zakresie pracy danego modelu pompy ciepła). Urządzenie może obsługiwać wyłącznie osoba dorosła, bez ograniczeń umysłowych
i zycznych. Osoba ta powinna być przeszkolona przez instalatora oraz zaznajomić się z instrukcją urządzenia.
1.3. Nieprawidłowa eksploatacja
Niedopuszczalne jest:
1. Wykorzystywanie powietrza zawierającego tłuszcze;
2. Wykorzystywanie do ogrzewania innych cieczy niż woda użytkowa;
3. Ustawianie urządzenia: na zewnątrz; w pomieszczeniach narażonych na zamarzanie; w pomieszczeniach narażonych na kurz, gazy lub łatwopalne pary;
4. Eksploatacja: urządzenia z pustym zasobnikiem; poniżej temperatury pomieszczenia +7°C.
1.4. Czas nagrzewania
Eksploatacja z zastosowaniem jako pompa ciepła:
Temperatura
powietrza
wlotowego
Nagrzewanie wody od 10 do 55°C (tryb ECO)
Przybliżony czas nagrzewania wody [h] Średni pobór prądu [W]
Basic 200 Basic 270 Basic 300 Basic 200 Basic 270 Basic 300
+35°C 3,5 6 8 432 465 456
+20°C 5 8,5 10,5 404 425 429
+15°C 5,5 10 12 402 413 418
+7°C 6,5 12 14,5 384 372 399
1. Eksploatacja i obsługa
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 5
1.5. Opis sterownika
Sterownik zamontowany w urządzeniu przeznaczony jest do obsługi pompy ciepła Basic. Pozwala on na kontrolę pracy: sprężarki, wentylatora, grzałki,
pompy obiegowej dodatkowego źródła i cyrkulacyjnej. Szczegółowy opis oraz zasady działania sterownika zawarte są w instrukcji sterownika.
1.6. Dane techniczne pompy ciepła
specykacja j.m. Basic 200 Basic 270 Basic 300
nr katalogowy - 09-353102 09-355102 09-355202 09-356100
średnia moc grzewcza kW 2 2 2
zakres pracy pompy °C +7/+35 +7/+35 -7/+35
ilość wężownic dodatkowych - 1 1 2 1
powierzchnia wężownic dodatkowych m21 1 1 / 0,7 1
COP -3,513,112,41
3,823,422,72
maksymalna temperatura wody (pompa ciepła) °C 55 55 55
maksymalna temperatura wody (pompa ciepła + grzałka) °C 75 75 75
wymiary (wysokość x średnica) mm 1500 x 670 1730 x 670 1900 x 670
ciężar kg 120 130 150 135
moc akustyczna (wg EN 12102) dB 57 56 62
ciśnienie akustyczne (w odległości 2 m) dB 46 45 51
nominalny przepływ powietrza m3/h 365 314 328
maksymalna długość kanałów powietrznych m 10 10 10
czynnik chłodniczy - R134a R134a R134a
ilość czynnika kg 1,2 1,2 1,2
pobór mocy elektrycznej pompy ciepła1kW 0,4 0,4 0,4
moc elektrycznej grzałki kW 2 2 2
całkowita moc grzewcza (pompa ciepła + grzałka) kW 4 4 4
napięcie i częstotliwość zasilania urządzenia V/Hz 230/50 230/50 230/50
maksymalny pobór prądu A 10,7 10,7 10,6
stopień ochrony - IP22 IP22 IP22
prol poboru wody (zgodnie z EN-16147) - L XL XL
Qelec kWh 3,1 5,7 7,1
maksymalna objętość wody zmieszanej (V40)1l 197 346 392
temperatura referencyjna (ɵWH)1°C 50,27 54,68 52,50
maksymalna objętość wody zmieszanej (V40)2l 199 347 392
temperatura referencyjna (ɵWH)2°C 50,07 55,01 52,65
sugerowane zabezpieczenie elektryczne - C16 C16 C16
króćce przyłączeniowe - 1’’(3/4’’– cyrkulacja) 1’’(3/4’’– cyrkulacja) 1’’(3/4’’– cyrkulacja)
przyłącze kondensatu mm 12 12 12
sprężarka - rotacyjna rotacyjna rotacyjna
maksymalne ciśnienie pracy zbiornika MPa 111
maksymalne ciśnienie wężownicy MPa 1,6 1,6 1,6
maksymalna temperatura pracy zbiornika °C 100 100 100
maksymalna temperatura pracy wężownicy °C 110 110 110
typ zbiornika - SGW(S) SGW(S) SGW(S)B SGW(S)
średnica zbiornika mm 660 660 660 660
wysokość zbiornika mm 1140 1360 1360 1460
1EN-16147 A15W10-55
2EN-16147 A20W10-55
1. Eksploatacja i obsługa
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K6
1.7. Konserwacja
1. Regularnie sprawdzaj połączenie pomiędzy wtyczką, gniazdkiem i przewodem uziemiającym;
2. W zimnych rejonach (poniżej 0°) w przypadku wyłączenia systemu na dłuższy czas, należy opróżnić wodę ze zbiornika, aby zapobiec jej zamrożeniu
i uszkodzeniu urządzenia;
3. Przynajmniej raz na 18 miesięcy należy wymienić anodę magnezową w urządzeniu (nie dotyczy urządzeń ze standardowo zamontowaną anodą
tytanową) - wymiana nie wchodzi w zakres obsługi gwarancyjnej. Należy zachować potwierdzenia zakupu anod i wpisy w karcie gwarancyjnej o jej
wymianie. Regularna wymiana anody magnezowej jest warunkiem utrzymania gwarancji na zbiornik;
4. Jeżeliparametry wodyna wyjściusą wystarczające,zaleca się ustawić niższą temperaturę,abyzmniejszyćemisjęciepła,zapobiectworzeniusię kamienia
i oszczędzić energię;
5. Przedwyłączeniemurządzeniana dłuższy czas należy odłączyć zasilanie,opróżnićwodęze zbiornika irurorazzamknąćwszystkiezawory. Należy również
regularnie sprawdzać wewnętrzne elementy;
6. Należy sprawdzać wężyk kondensatu i w razie potrzeby oczyszczać z zabrudzeń.
7. Należy kontrolować drożność kanałów wentylacyjnych i parownika.
1.8. Sprawdzanie oraz przenoszenie urządzenia
Po otrzymaniu przesyłki, opakowanie powinno być sprawdzone pod kątem jakichkolwiek uszkodzeń. Jeżeli takie występują, należy niezwłocznie
poinformować o tym fakcie przewoźnika. Podczas przenoszenia urządzenia należy zwrócić uwagę na następujące kwestie:
1. Przedmiot delikatny, przenoś urządzenie z zachowaniem szczególnej ostrożności.
2. Urządzenie powinno być przenoszone w pozycji pionowej, aby nie uszkodzić agregatu pompy ciepła (maksymalne odchylenie od osi pionowej wynosi 40°).
3. Przed przeniesieniem sprawdź czy na drodze do miejsca instalacji urządzenia nie znajdują się żadne przeszkody.
4. Urządzenie powinno być transportowane w oryginalnym opakowaniu.
2. Informacje ogólne

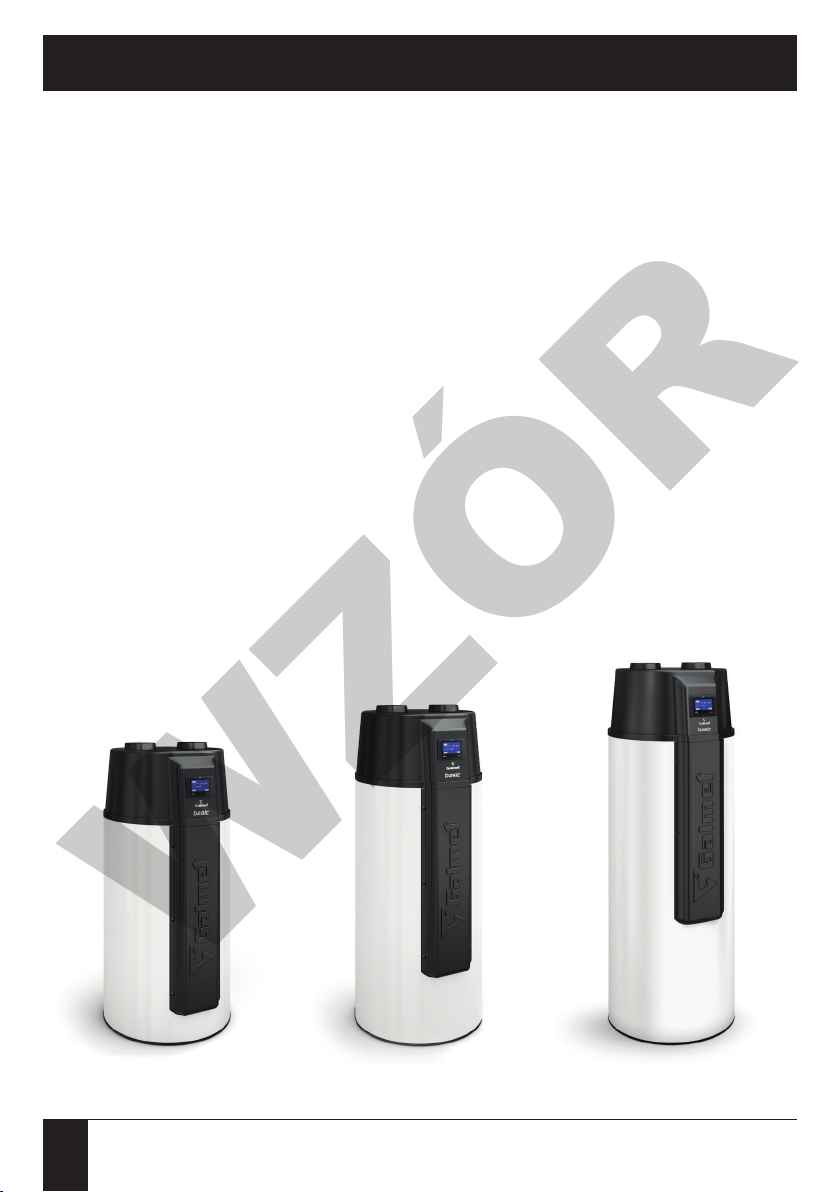

2.1. Ogólny widok
Basic 200 Basic 270 Basic 300
1. Eksploatacja i obsługa / 2. Informacje ogólne
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 7
2.2. Ogólne wymiary

~55
~55
865
865
290
290
120
120
690
690
710
710

~55
~55
1245
1245
210
210
130
130
580
580
930
930
Basic 200 Basic 300
~55~55
1125
1125
205
205
115
115
575
575
340
340
925
925
~55~55
1120
1120
1040
1040
925
925
830
830
700
700
580
580
345
345
210
210
130
130
Basic 270 z jedną wężownicą Basic 270 z dwiema wężownicami
2. Informacje ogólne
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K8
2.3. Sposób transportu
Nie jest dopuszczalne transportowanie urządzenia poziomo. Dopuszcza się odchylenie od pionu do 40° jak na powyższym rysunku.
Pompę ciepła Basic zalecamy przenosić na palecie w pozycji pionowej (stojącej) za pomocą pasów dostarczonych z urządzeniem. Pasy te
znajdują się pomiędzy pompą ciepła, a paletą (na rysunku oznaczone kolorem czerwonym).
2. Informacje ogólne
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 9
3. Montaż
3.1. Podłączenie kanałów powietrznych pompy ciepła
Wylot powietrza
ø 160 mm
Wlot powietrza
ø 160 mm
Max. dł. przewodu 5 m
nominalny przepływ 300-365 m3/h
(w zależności od modelu)
Max. dł. przewodu 5 m
nominalny przepływ 300-365 m3/h
(w zależności od modelu)
Długość prostego przewodu ssania jak i tłoczenia nie może przekroczyć 5 m. Każde kolano 90° skraca długość prostego przewodu o 2 m.
Przy przekroczeniu zalecanej długości należy zastosować odpowiedni wentylator wspomagający przepływ powietrza. Zaleca się stosowanie
rur gładkich. Rura karbowana może powodować zbyt duże opory przepływu powietrza.
Należy pamiętać, że podczas przepływu zimnego powietrza przez kanały powietrzne dochodzić może do wykraplania wilgoci z powietrza.
Zależne jest to od warunków w pomieszczeniu i parametrów powietrza. Zaleca się zatem izolację kanałów powietrznych.
Dla uniknięcia mieszania się strumieni powietrza wyrzucanego z pobieranym,
minimalna odległość pomiędzy kanałem zasysania i wyrzutu zimnego powietrza
powinna wynosić 1,5 m!
W przypadku pracy urządzenia na powietrzu obiegowym z pomieszczenia należy zapewnić odpowiednią wentylację pomieszczenia oraz
zwerykować czy kubatura pomieszczenia jest odpowiednia.
3. Montaż
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K10
3.2. Zamontowanie pompy wewnątrz budynku
Pompaciepła nie możebyćzainstalowanaw sposób uniemożliwiający dotarcieserwisantowidoagregatusprężarkowegoipowinien byćdostępprzynajmniej
do jednej ze ścian urządzenia. Minimalna odległość od ściany powinna wynosić 40 cm. Minimalna powierzchnia wymagana do zamontowania pompy ciepła
to 2 x 2 m (4 m2). Odległość od sutu powinna wynosi minimum 50 cm. W przypadku zamontowania urządzenia bez kanałów odprowadzających powietrze
na zewnątrz należy zapewnić minimalną wentylację pomieszczenia na poziomie 300-365 m3/h (w zależności od modelu).
3.3. Usytuowanie pompy ciepła wewnątrz pomieszczenia
Należy zapewnić odpowiednią odległość między kanałem zasysania i wyrzutu powietrza.
Należy zapewnić odpowiednią wentylację pomieszczenia, a jego kubatura
powinna wynosić minimum 30 m3.
3. Montaż
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 11
3. Montaż

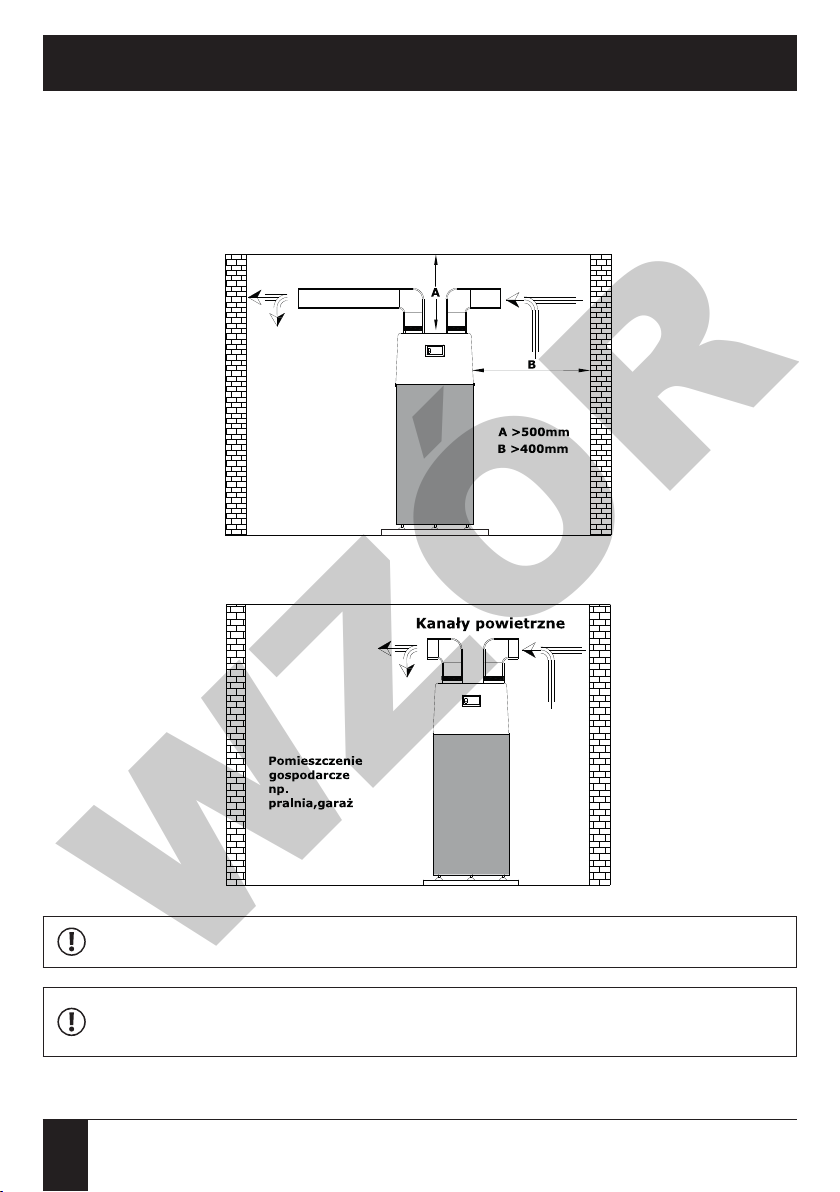

3.4. Zasilanie pompy ciepła z zewnątrz oraz wyrzut powietrza do innego pomieszczenia
W przypadku wykorzystania zimniejszego wylotowego powietrza z pompy ciepła do schładzania pomieszczeń należy:
- zastosować dodatkowy wentylator do wspomagania przepływu powietrza w przypadku większych odległości,
- zastosować rury przystosowane do wymagań wentylacji,
- przynajmniej raz w roku czyścić parowacz antybakteryjnie.
3.5. Zasilanie pompy ciepła z pomieszczenia i wyrzut powietrza na zewnątrz
Pomieszczenie
gospodarcze np.
pralnia, garaż
Należy zapewnić odpowiednią wentylację pomieszczeń!
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K12
3. Montaż
3.6. Zasilanie oraz wyrzut powietrza z pompy ciepła na zewnątrz
Należy zapewnić odpowiednią odległość między kanałem zasysania i wyrzutu powietrza.
3.7. Podłączenie hydrauliczne
Podłączenie podgrzewacza z pompą ciepła powinna przeprowadzić osoba z
odpowiednimi uprawnieniami.
Podgrzewacz należy podłączyć bezpośrednio do sieci wodociągowej
(z możliwością rozłączania przez zastosowanie zaworu odcinającego) o
ciśnieniu nie przekraczającym 1,0 MPa, przy czym minimalne ciśnienie
nie może być mniejsze niż 0,1 MPa. W przypadku gdy ciśnienie wody
w sieci wodociągowej przekracza wartość 1,0 MPa, konieczne jest
zredukowanie ciśnienia przez zastosowanie zaworu redukcyjnego. Na rurze
doprowadzającej zimną wodę należy zamontować zawór bezpieczeństwa.
Otwór wypływowy zaworu bezpieczeństwa musi być otwarty - połączony z
atmosferą.W instalacji zalecamy również zastosować naczynie przeponowe
zabezpieczające przed uderzeniami hydraulicznymi.
Przy podłączeniu do ogrzewacza dodatkowego źródła za pośrednictwem
wężownicy należy zamontować zawory odcinające umożliwiające
odłączenie zbiornika oraz zawory zwrotne uniemożliwiające migrację ciepła
ze zbiornika w przypadku, gdy nie jest on ogrzewany przez zewnętrzne
źródło ciepła. Podłączając instalację cyrkulacji c.w.u. również należy
zastosować zawór odcinający oraz zwrotny. Rurę zasilania c.w.u. również
należy wyposażyć w zawór odcinający. Wszystkie rury przyłączeniowe
należy zaizolować.
Jeżeli następuje konieczność opróżnienia zbiornika należy tego dokonać
korzystając z zaworu spustowego zamontowanego wg. schematu.
Dodatkowe
źródło ciepła
(np. kocioł c.o.)
c.w.u.
z.w.u.
spust wody
Pompa ciepła Basic
cyrkulacja
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 13
4. Opis techniczny
4. Opis techniczny

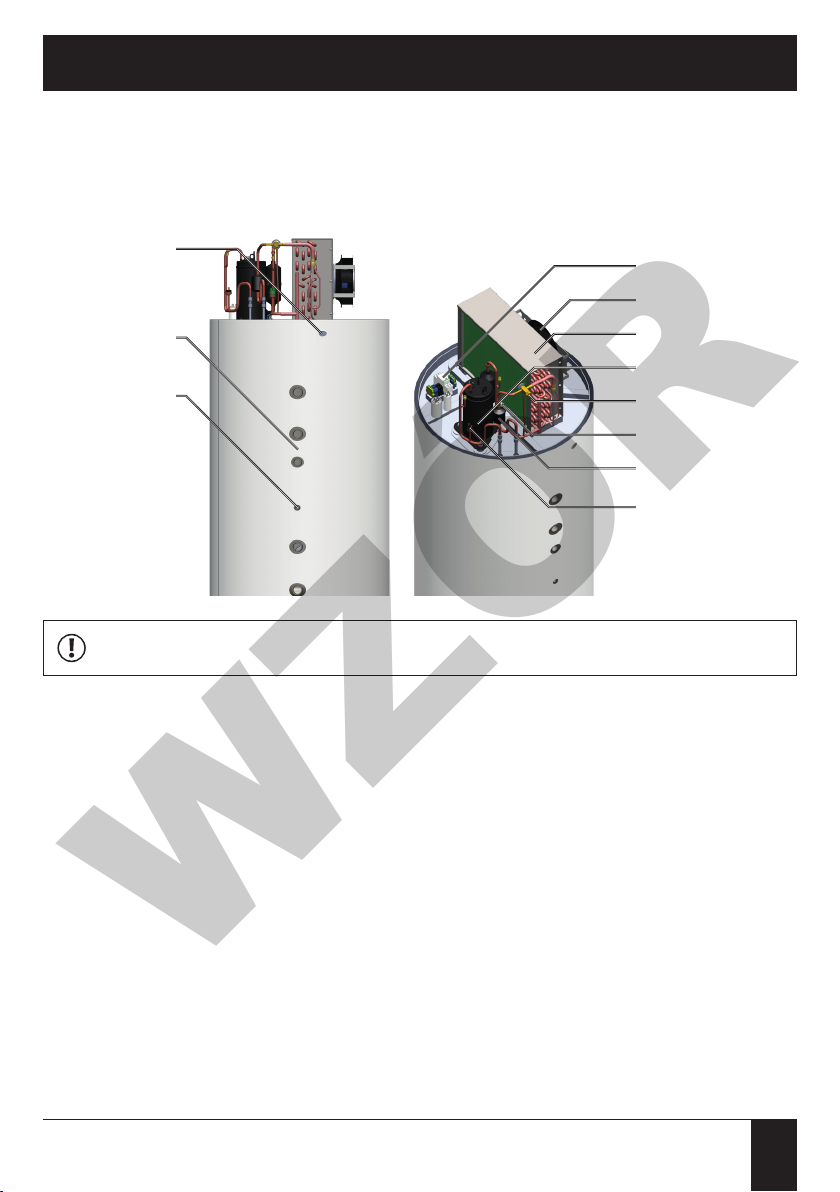

4.1. Budowa pompy ciepła
Przykładowo dla modelu Basic 200:
Filtr
Presostat niskiego ciśnienia
Zawór rozprężny
Sprężarka
Parownik
Wentylator
Złącza elektryczne2
Presostat wysokiego ciśnienia
Przyłącza hydrauliczne
Odpływ kondensatu
Osłona czujnika1
Wężyk kondensatu jest umieszczony z tyłu urządzenia. Powinien on zostać tak ułożony, aby kondensat mógł swobodnie odpłynąć. Należy
zapewnić odprowadzenie kondensatu, np. do syfonu lub kratki ściekowej.
1Przeznaczona dla czujnika c.w.u. sterownika dodatkowego źródła np. kotła.
2Miejsce przyłączenia opcjonalnej pompy cyrkulacyjnej (8) i pompy dodatkowego źródła (7). Szczegółowy opis podłączenia w dalszej części instrukcji.
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K14
4. Opis techniczny

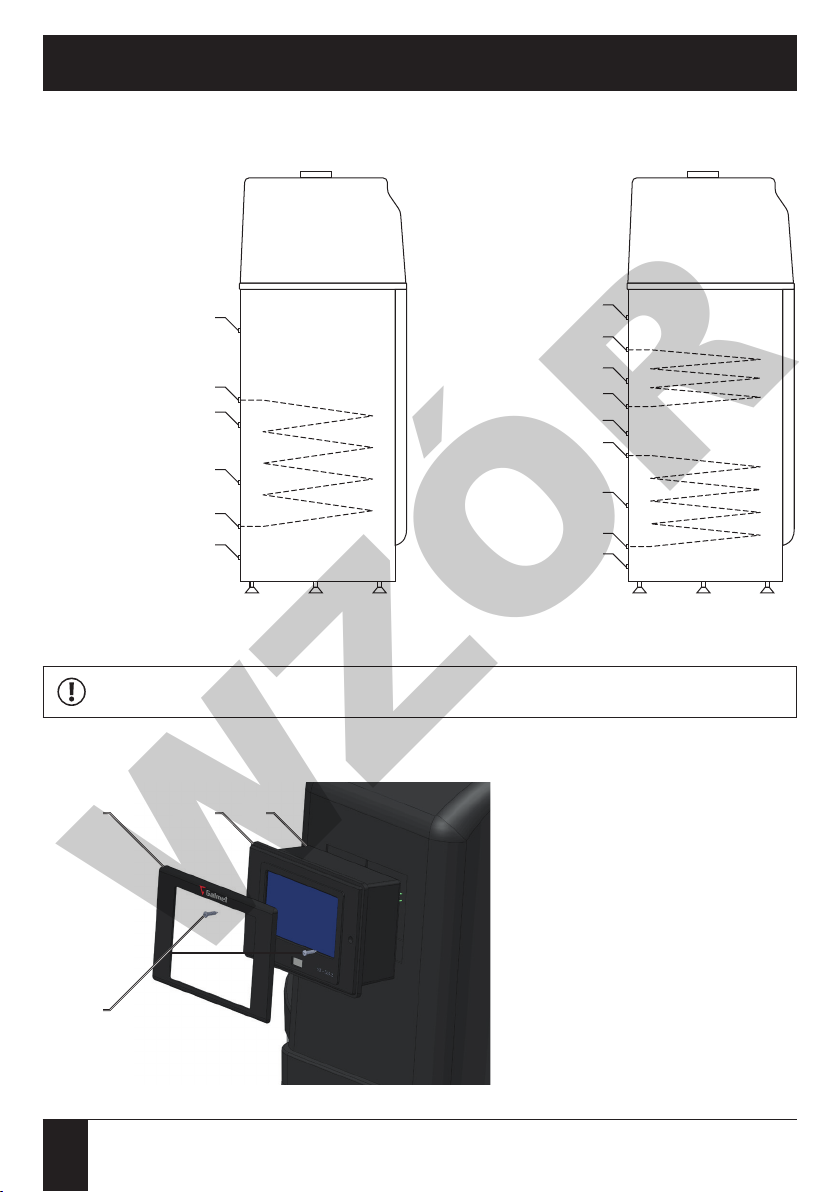

4.2. Króćce przyłączeniowe
Dopływ zimnej wody
Spust wody GW 1" Dopływ zimnej wody
Spust wody GW 1"
Ciepła woda użytkowa GW 1" Ciepła woda użytkowa GW 1"
Wężownica zasilanie GW 1"
Wężownica zasilanie GW 1"
Osłona czujnika R 3/8"
Cyrkulacja GW 3/4"
Wężownica powrót GW 1"
Cyrkulacja GW 3/8"
Osłona czujnika R 3/8"
Osłona czujnika R 3/8"
Wężownica zasilanie GW 1"
Wężownica powrót GW 1"
Wężownica powrót GW 1"
Basic 200 / Basic 270 z 1 weż. / Basic 300 Basic 270 z 2 weż.
Celem opróżniania zbiornika napełnionego wodą na dopływie zimnej wody należy zamontować trójnik.
4.3. Demontaż sterownika
2 4 5
3
1. Odłączyć zasilanie elektryczne urządzenia
2. Usunąć zaślepkę
3. Odkręcić 2 śruby
4. Wysunąć sterownik do przodu
5. Odłączyć złącza elektryczne (kostki)
podłączone w tylnej części sterownika
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 15
4. Opis techniczny
4.4. Demontaż pokrywy górnej
1. Zdemontować sterownik (zgodnie z pkt. 4.3.)
2. Odkręcić 3 śruby w pokrywie
3. Unieść pokrywę do góry
2
3
2
2

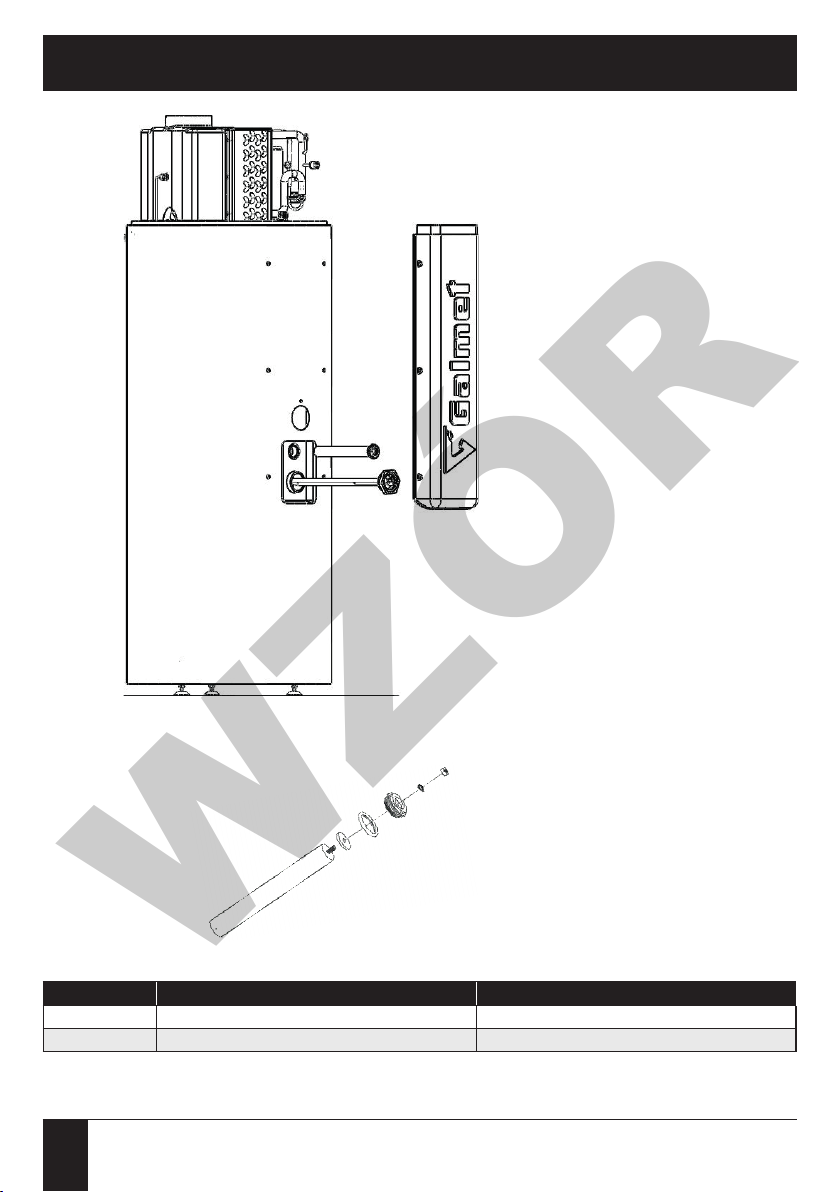

4.5.Wymiana anod magnezowych i grzałki
1. Zdjąć panel przedni – odkręcić 6 śrub
2. Wykręcić anody z zbiornika
3. Wykręcić grzałkę z zbiornika
2
3
1
Basic 200
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K16
1
2
3
1. Zdjąć panel przedni – odkręcić 6 śrub
2. Wykręcić anodę ze zbiornika
3. Wykręcić grzałkę ze zbiornika
Basic 270 i 300
Podkładka koronkowa M8
Korek mosiężny 5/4"
O-ring 5/4"
Uszczelka gumowa
Anoda magnezowa ø 33 x 250 mm / ø 38 x 400 mm ze śrubą M8
Nakrętka M8
numer kat. wyszczególnienie przeznaczenie
40-262500 Anoda magnezowa ø 33 x 250 mm z korkiem 5/4’’ Basic 200 (2 wymienialne anody)
40-263800 Anoda magnezowa ø 38 x 400 mm z korkiem 5/4’’ Basic 270*i Basic 300*(1 wymienialna anoda)
*W zbiorniku znajduje się dodatkowa anoda magnezowa - niewymienialna.
4. Opis techniczny
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 17
4. Opis techniczny
4.6. Schemat chłodniczy urządzenia
Sprężarka
Zbiornik
Skraplacz
Parownik
Zawór
rozprężny Filtr
Basic 200 i 270
Sprężarka
Presostat niskiego ciśnienia Presostat wysokiego ciśnienia
Zawór 4-drogowy (rozmrażanie)
Zbiornik
Skraplacz
Parownik
Zawór rozprężny
Wentylator
Filtr / odwadniacz
Basic 300
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K18
4. Opis techniczny
4.7. Schemat elektryczny urządzenia
Basic 200 i 270
Basic 300
Podłączenie elektryczne powinno być wykonane przez elektryka z ważnymi uprawnieniami i zanotowane w karcie gwarancyjnej urządzenia.
Pompa ciepła powinna być zabezpieczona bezpiecznikiem różnicowoprądowym oraz bezpiecznikiem nadmiarowoprądowym.
Urządzenie przyłączamy do sieci przy pomocy kabla przyłączeniowego. Gniazdko ścienne musi posiadać uziemienie (bolec ochronny).
W przypadku niepoprawnego działania urządzenia należy odłączyć zasilanie urządzenia i skontaktować się z serwisem.
Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być zastąpiony specjalnym przewodem zgodnym z zaleceniami producenta
urządzenia. Naprawa powinna być przeprowadzona przez serwis.
WZÓR

©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K Instrukcja pompy ciepła Basic 19
4. Opis techniczny

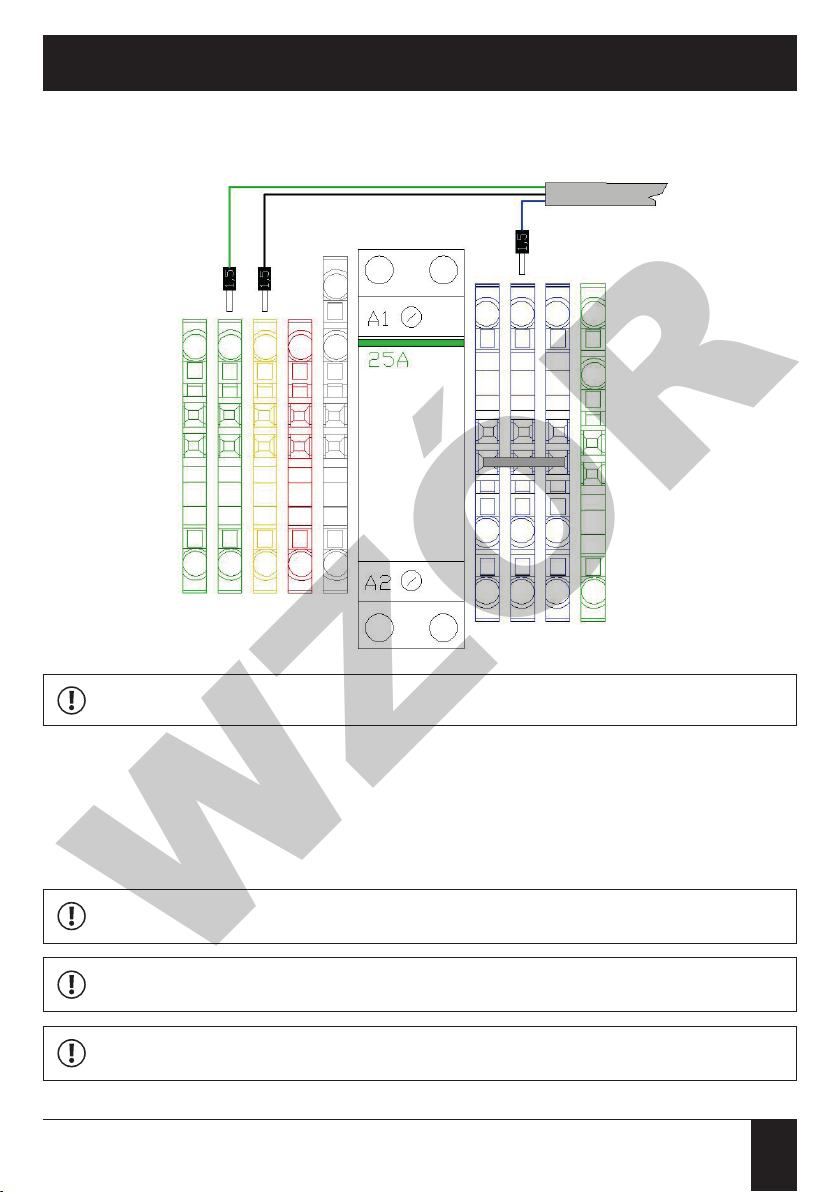

4.8. Podłączenie pompy dodatkowej
Pompę dodatkową należy podłączyć pod złącze oznaczone nr 7.
7
Do przewodów linkowych należy stosować tulejki lub cynowanie końcówek.
W przypadku współpracy z kotłem czujnik dodatkowy, dostarczany wraz z urządzeniem, należy zamontować tak, by odczytywał temperaturę w kotle.
Gdy temperatura na czujniku dodatkowym osiągnie odpowiedni poziom (wartość do ustawienia), pompa dodatkowa załączy się i ciepło zacznie być
przekazywane przez wężownicę w zbiorniku do wody użytkowej, aż do momentu osiągnięcia temperatury zadanej. Załączenie pompy dodatkowej
spowoduje wyłączenie agregatu sprężarkowego.
W przypadku współpracy pompy ciepła z kolektorami słonecznymi, konieczny jest zakup dedykowanego czujnika PT-1000. Czujnik ten pełni funkcję czujnika
temperatury kolektora. Podobnie jak w przypadku czujnika temperatury kotła, po osiągnięciu wymaganej temperatury dojdzie do załączenia pompy
dodatkowej w zależności od ustawień.
W sterowniku pompy ciepła konieczne jest włączenie pracy dodatkowego źródła ciepła. Należy pamiętać, że sterownik pompy ciepła
obsługuje tylko jedne dodatkowe źródło (kolektor lub kocioł).
Realizacja grzania wody w zbiorniku c.w.u. może być również sterowana przez regulator dodatkowego źródła (np. kotła, solara).W takim
przypadku czujnik c.w.u. z regulatora dodatkowego źródła umieszczamy w osłonie czujnika zbiornika pompy ciepła.
Przed przystąpieniem do czynności należy odłączyć napięcie z urządzenia. Podłączenie powinno być wykonane przez uprawnioną osobę
(elektryka).
WZÓR

Instrukcja pompy ciepła Basic ©Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K20
4. Opis techniczny
4.9. Podłączenie pompy cyrkulacyjnej
Pompę cyrkulacyjną należy podłączyć pod złącze oznaczone nr 8.
8
Do przewodów linkowych należy stosować tulejki lub cynowanie końcówek.
W sterowniku pompy ciepła konieczne jest włączenie pracy pompy cyrkulacyjnej i skongurowanie ustawień jej pracy. Należy pamiętać, że
praca pompy cyrkulacyjnej wpływa na straty energii cieplnej ze zbiornika.
Przed przystąpieniem do czynności należy odłączyć napięcie z urządzenia. Podłączenie powinno być wykonane przez uprawnioną osobę
(elektryka).
WZÓR
