ÍNDICE
1. Introducción 2
2. Normas y precauciones de seguridad 3
3. Iconos de advertencia 9
4. Símbolos en la máquina 10
5. Descripción de la máquina 11
6. Instrucciones para la puesta en servicio 13
7. Utilización de la máquina 17
8. Mantenimiento y servicio 21
9. Detección e identificación de fallos 26
10. Transporte 28
11. Almacenamiento 28
12. Información sobre la destrucción
del equipo / reciclado 28
13. Condiciones de garantía 29
Declaración de conformidad CE 30
1. INTRODUCCIÓN
Gracias por haber elegido esta máquina Garland.
Estamos seguros de que usted apreciará la calidad y
prestaciones de esta máquina, que le facilitará su tarea
por un largo periodo de tiempo. Recuerde que esta
máquina dispone de la más amplia y experta red de
asistencia técnica a la que usted puede acudir para el
mantenimiento de su máquina, resolución de problemas
y compra de recambios y/o accesorios.
¡Atención! Lea todas las advertencias de
seguridad y todas las instrucciones. La no
observación de todas las advertencias e
instrucciones relacionadas a continuación puede dar
como resultado fuego y/o una lesión seria. Antes de usar
esta máquina lea atentamente la información indicada
en este manual sobre las técnicas de puesta en marcha
seguras y correctas.
Corte únicamente césped. No utilice esta máquina
para otros fines no previstos. Por ejemplo: no utilice
el cortacésped para desbrozar, para cortar pasto o
arbustos, y no lo utilice como triturador. La utilización del
cortacésped para operaciones diferentes de las previstas
puede provocar situaciones peligrosas.
Guarde todas las advertencias y todas las
instrucciones para una referencia futura. Si vende esta
máquina en un futuro recuerde entregar éste manual al
nuevo propietario.
La expresión “interruptor en posición abierto” significa
que el interruptor está desconectado e “Interruptor
en posición Cerrado” significa que el interruptor está
conectado.
Ref.:GCCAPACHE875ZSLV21M1021V1
FECHA PUBLICACIÓN: 09/10/2021
FECHA REVISIÓN: 09/10/2021
MANUAL ORIGINAL

Español Español
3/184
Recuerde que el usuario es responsable de los
accidentes y daños causados a si mismo, a terceras
personas y a las cosas.
El fabricante no será en ningún caso responsable de los
daños provocados por un uso indebido o incorrecto de
ésta máquina.
2. NORMAS Y PRECAUCIONES DE
SEGURIDAD
Para evitar la manipulación incorrecta de esta
máquina lea todas las instrucciones de éste manual
antes de usarla por primera vez. Toda la información
incluida en éste manual es relevante para su seguridad
personal y la de las personas, animales y cosas que se
encuentren a su alrededor. Si tiene alguna duda respecto
a la información incluida en este manual pregunte a un
profesional o diríjase al punto de venta donde adquirió
esta máquina para resolverla.
La siguiente lista de peligros y precauciones incluye las
situaciones más probables que pueden ocurrir durante el
uso de esta máquina. Si se encuentra en una situación
no descrita en este manual utilice el sentido común para
utilizar la máquina de la manera más segura posible o, si
usted ve peligro, no utilice la máquina.
2.1. USUARIOS
Esta máquina ha sido diseñada para ser manipulada
por usuarios mayores de edad y que hayan leído y
entendido éstas instrucciones. Esta máquina no puede
ser usada por personas (incluidos niños) con capacidades
físicas, psíquicas o mentales reducidas, o con falta de
experiencia o conocimiento.
¡Atención! No permita que personas menores de
edad utilicen esta máquina.
¡Atención! No permita que personas que no entiendan
éstas instrucciones utilicen esta máquina.
Antes de usar esta máquina familiarícese con la misma
asegurando que usted conoce perfectamente donde
están todos los controles, los dispositivos de seguridad y
la manera en que se debe de utilizar.
Si usted es un usuario inexperto le recomendamos
que ejecute una práctica mínima realizando trabajos
sencillos y, si es posible, en compañía de una persona
con experiencia.
El dispositivo de corte de esta máquina está afilado. Usar
esta máquina de manera inapropiada es peligroso.
¡Atención! Sólo preste esta máquina a personas que
estén familiarizadas con éste tipo de máquina y conozcan
como utilizarla. Siempre preste junto con la máquina
el manual de instrucciones para que el usuario lo lea
detenidamente y lo comprenda.
Esta máquina es peligrosa en manos de usuarios no
entrenados.
2.2. SEGURIDAD PERSONAL
Esté alerta, vigile lo que está haciendo y use el sentido
común cuando maneje esta máquina.
Evite la inhalación de los gases de escape. Esta máquina
produce gases peligrosos como el monóxido de carbono
que pueden causar mareos, desmayos o la muerte.

Español
4/184
No use esta máquina cuando esté cansado o bajo
la influencia de drogas, alcohol o medicamentos. Un
momento de distracción mientras maneja esta máquina
puede causar un daño personal serio.
Nunca opere la máquina con las protecciones
defectuosas, o sin dispositivos de seguridad, por ejemplo
deflectores y/o colector de césped, en su lugar.No
modifique los controles de la máquina ni las regulaciones
de velocidad del motor.
Retire todas las llaves o herramientas de
mano de la máquina y de la zona de trabajo
antes de arrancar ésta máquina. Una llave
o herramienta dejada cerca de la máquina puede ser
tocada por una parte de la máquina en movimiento y
proyectarse causando daños personales.
No se sobrepase. Mantenga los pies bien asentados en el
suelo y conserve el equilibrio en todo momento.
No utilice esta máquina en pendientes superiores a 15º.
Cortar en montículos puede ser peligroso. Esté atento
cuando camine por pendientes o hierba mojada. Tenga
especial cuidado cuando cambie de dirección en una
pendiente.
No meta las manos o pies debajo del cortacésped.
Mantenga todas las partes del cuerpo alejadas de la
cuchilla cuando la máquina está funcionando. Antes de
arrancar el cortacésped, asegúrese de que la cuchilla no
esté en contacto con ningún objeto.
Mantenga todas las partes del cuerpo alejadas de los
elementos de corte y piezas en movimiento cuando
la máquina esté funcionando. Antes de arrancar la
máquina, asegúrese de que el elemento de corte no esté
en contacto con ningún objeto. Un momento de descuido
durante el funcionamiento de la máquina puede provocar
que su ropa u otra parte del cuerpo sea cortado por el
elemento de corte de la herramienta.
Sujete el cortacésped con sus dos manos en el manillar y
coloque siempre su cuerpo por detrás del cortacésped.
Si usted es un usuario inexperto le recomendamos que
tenga una práctica mínima en una superficie plana.
Si la máquina vibra anormalmente pare el motor,
inspeccione la máquina buscando la posible causa y
repárela. Si no encuentra la razón lleve su máquina a su
servicio técnico.
No toque el escape de la máquina con el motor en
marcha o justo después de haberla parado. El escape
de esta máquina alcanza altas temperaturas durante el
funcionamiento del motor y se mantiene algunos minutos
tras la parada del mismo.
No deje esta máquina en funcionamiento sin vigilancia. Si
tiene que dejar la máquina desatendida apague el motor,
espere a que la herramienta de corte pare y desenchufe
el cable de la bujía.
No intente quitar el material cortado de la zona de
trabajo o de la herramienta de corte cuando esta está
en movimiento. Esté seguro de que la máquina está
apagada cuando realice labores de limpieza de restos
de material.
Almacene las herramientas inactivas fuera del alcance
de los niños.

Español Español
5/184
2.2.1. ROPA Y EQUIPAMIENTO DE SEGURIDAD
Vista adecuadamente. No vista ropa suelta o joyas.
Mantenga su pelo, su ropa y guantes alejados de piezas
en movimiento. La ropa suelta, las joyas o el pelo largo
pueden ser cogidos por las piezas en movimiento.
Utilice esta máquina con calzado apropiado. Nunca use
esta máquina descalzo o con sandalias.
Utilice protección auditiva y ocular.
Utilice esta máquina con pantalones largos.
El uso de una ropa y equipo de seguridad adicionales
reducirá el riesgo de daños personales.
Usted debe llevar consigo:
• Herramientas.
• Cinta de señalización para la zona de trabajo.
• Teléfono móvil (Para usar en caso de urgencia).
2.2.2. VIBRACIONES
La utilización prolongada de esta máquina expone
a usuario a vibraciones que pueden provocar la
enfermedad de los “dedos blancos” (Fenómeno de
Raynaud). Esta enfermedad reduce sentido del tacto
de las manos y la capacidad de regulación de la
temperatura, generando una insensibilidad en los
dedos y una sensación de ardor. Esta enfermedad
puede causar problemas en los nervios y en la
circulación e, incluso, necrosis en las manos.
Un nivel de vibraciones elevado y periodos largos
de exposición son los factores que contribuyen a
la enfermedad de los dedos blancos. Con el fin de
reducir el riesgo de la enfermedad de los dedos
blancos es necesario que tenga en cuenta estas
recomendaciones:
· Usar siempre guantes
· Preocuparse de tener siempre las manos calientes.
· Hacer descansos frecuentes.
· Sujetar firmemente siempre la máquina por las
empuñaduras.
Si usted detecta algunos de los síntomas de
la enfermedad de los dedos blancos consulte
inmediatamente a su médico.
2.3. SEGURIDAD DEL ÁREA DE TRABAJO
No maneje esta máquina en atmosferas
explosivas así como en presencia de líquidos
inflamables, gases y polvo.
No arranque la máquina en una habitación
o recinto cerrado. Los gases del escape, los
vapores del combustible y el aceite contienen
monóxido de carbono y sustancias químicas peligrosas.
En caso de una concentración de gases producida por
una ventilación insuficiente, elimine del área de trabajo
todo lo que impida el flujo de aire limpio para mejorar la
ventilación y no vuelva a trabajar en la zona a no ser que
usted haya ventilado correctamente la zona y tenga claro
que la ventilación es suficiente como para que no vuelva
a ocurrir ésta concentración.
La zona comprendida en un radio de 15
metros alrededor de la máquina debe ser
considerada zona de riesgo en la que no
deberá entrar nadie mientras la máquina está en marcha

Español
6/184
(Zona de seguridad). Cuando sea necesario,
utilizar cuerdas y señales de advertencia para marcar la
zona de seguridad.
Mantenga alejados a los niños y curiosos mientras
maneja esta máquina. Las distracciones pueden causarle
la pérdida de control. Vigile que no entren en su área de
trabajo niños, personas o animales.
Cuando el trabajo debe ser realizado simultáneamente
por dos o más personas, siempre comprobar la presencia
y la ubicación de los otros a fin de mantener una
distancia entre cada persona suficiente para garantizar
la seguridad.
No utilice esta máquina por la noche, con niebla o
con una visibilidad reducida que no le permita ver con
claridad la zona de trabajo.
Mantenga el área de trabajo limpia y trabaje con buena
iluminación. Las áreas desordenadas y oscuras provocan
accidentes.
Inspeccione el área de trabajo y elimine todas las piedras,
maderas, cables, y objetos extraños que puedan ser
despedidos por la herramienta de corte.
2.4. SEGURIDAD EN EL USO DE COMBUSTIBLES
IMPORTANTE: El combustible usado para
esta máquina es altamente inflamable. Si el
combustible o la máquina se inflaman apague
el fuego con un extintor de polvo seco.
La gasolina y el aceite son peligrosos, evite el contacto de
la gasolina o el aceite con la piel y ojos. No los inhale ni
ingiera. En caso de ingerir combustible y/o aceite acuda
rápidamente a su médico. Si entra en contacto con el
combustible o con el aceite límpiese con abundante agua
y jabón lo antes posible, si después siente los ojos o la
piel irritados consulte inmediatamente con un médico.
No reposte combustible en lugares cerrados
o mal ventilados. Los vapores del combustible
y el aceite contienen sustancias químicas
peligrosas. En caso de una concentración de gases
producida por una ventilación insuficiente, elimine del
área todo lo que impida el flujo de aire limpio para
mejorar la ventilación y no vuelva a la zona a no ser que
usted haya ventilado correctamente la zona y tenga claro
que la ventilación es suficiente como para que no vuelva
a ocurrir ésta concentración.
La gasolina y el aceite son extremadamente
inflamables y explosivos bajo ciertas
condiciones. No fume y no acerque llamas,
chispas o fuentes de calor a la máquina. No fume
mientras trasporte combustible, cuando rellene el
depósito o cuando esté trabajando.
No reposte combustible en lugares donde exista la
presencia de llamas, chispas o fuentes intensas de calor.
Rellene el depósito siempre en áreas bien ventiladas y
con el motor parado. No desborde el combustible por
intentar llenar en exceso el depósito de combustible.
En caso de fuga de combustible asegúrese de eliminar
éstas fugas completamente antes de arrancar, mueva
la maquina lejos del área del derrame y evite cualquier
fuente de ignición hasta que los vapores se hayan
disipado.
Añada el combustible antes de arrancar la
máquina. Nunca quite el tapón del depósito de

Español Español
7/184
combustible mientras el motor está en marcha o cuando
la máquina está caliente.
Asegúrese que el tapón de la gasolina está
correctamente cerrado mientras utiliza la máquina.
Asegúrese de cerrar correctamente el tapón de gasolina
tras el repostaje.
Almacene siempre el combustible en recipientes
homologados que cumplan con la normativa europea.
2.5. UTILIZACIÓN Y CUIDADOS DE ESTA
MÁQUINA
Corte únicamente césped. No utilice esta máquina
para otros fines no previstos. Por ejemplo: no utilice
el cortacésped para desbrozar, para cortar pasto o
arbustos, y no lo utilice como triturador. La utilización del
cortacésped para operaciones diferentes de las previstas
puede provocar situaciones peligrosas.
Use esta máquina, accesorios, útiles, etc. de acuerdo
con estas instrucciones y de la manera prevista teniendo
en cuenta las condiciones de trabajo y el trabajo a
desarrollar. El uso de esta máquina para aplicaciones
diferentes de las previstas podrá causar una situación
de peligro.
Compruebe que todos los elementos de seguridad están
instalados y en buen estado.
Recuerde que el operador de la máquina es responsable
de los peligros y accidentes causados a otras personas o
cosas. El fabricante no será en ningún caso responsable
de los daños provocados por un uso indebido o incorrecto
de esta máquina.
El útil de corte está muy afilado. Si usted no sigue las
instrucciones puede provocar daños severos.
Mantenga su cuerpo alejado del útil de corte
durante la utilización de la máquina.
No fuerce esta máquina. Utilice esta máquina para la
aplicación correcta. La utilización de la máquina correcta
para el tipo de trabajo a realizar le permitirá trabajar
mejor y más seguro.
No use esta máquina si el interruptor de la barra de
seguridad no cambia entre “cerrado” y “abierto”.
Cualquier máquina que no pueda controlarse con el
interruptor es peligrosa y debe repararse.
Mantenga esta máquina. Compruebe que las partes
móviles no estén desalineadas o trabadas, que no hay
piezas rotas u otras condiciones que puedan afectar
el funcionamiento esta máquina. Siempre que esta
máquina esté dañada repárela antes de su uso. Muchos
accidentes son causados por máquinas pobremente
mantenidas.
Mantenga las empuñaduras de esta máquina secas
y limpias. Las empuñaduras grasientas o aceitadas
son deslizantes y provocan pérdida de control sobre la
máquina.
Después de golpear con algún objeto inspeccione el
cortacésped por si se han producido daños. Si la cuchilla
se dobla, se rompe alguna carcasa o si usted ve algún
otro problema que pueda afectar al funcionamiento de
la máquina haga las reparaciones necesarias o lleve su
unidad al servicio técnico.

Español
8/184
Apague la máquina, desconecte la bujía y
asegúrese de que la cuchilla está parada
antes de efectuar cualquier ajuste, llenar de
combustible, cambio de accesorios, desatranco
de las toberas, vaciado del saco, limpieza, transporte o
de almacenamiento de esta máquina. Tales medidas
preventivas de seguridad reducen el riesgo de arrancar
esta máquina accidentalmente.
Si la máquina comienza a vibrar de modo extraño
apáguela y examínela para encontrar la causa. Si no
detecta la razón lleve su máquina al servicio técnico. Las
vibraciones son siempre un indicio de un problema en
la máquina.
Pare el motor cada vez que deje la máquina.
Reduzca el régimen de giro del motor cuando vaya a
apagar el motor, si el motor está provisto de una válvula
de corte de combustible, corte el combustible cuando el
motor haya parado.
2.6. SERVICIO
Haga revisar periódicamente su máquina por un servicio
de reparación cualificado usando solamente piezas de
recambio idénticas. Esto garantizará que la seguridad de
esta máquina se mantiene.

Español Español
9/184
Los iconos en las etiquetas de advertencia que
aparecen en esta máquina y/o en el manual indican
información necesaria para la utilización segura de
esta máquina.
3. ICONOS DE ADVERTENCIA
¡Atención peligro!.
Las personas que no están debidamente
protegidas deben estar a la distancia de
seguridad.
¡Atención!. Peligro de proyección de
materiales. Tenga cuidado con los objetos
que puedan ser despedidos.
Deshágase de su aparato de manera
ecológica. No lo tire a los contenedores
de basura doméstica.
Cumple con las directivas CE.
Nivel de potencia sonora garantizado
Lwa, dB(A).
XX
Lea atentamente este manual antes
de poner la máquina en marcha.
¡Superficie caliente!. Riesgo de
quemaduras.
No fume o acerque llamas al combustible
o a la máquina.
Compruebe que no existen fugas de
combustible.
¡Atención! Antes de realizar labores
de mantenimiento o reparación en la
máquina apáguela y desconecte la bujía.
Compruebe siempre el nivel
de aceite del cárter antes de
arrancar. Capacidad: 0,55 litros.
Aceite multigrado 10w-40.
¡Peligro, gases mortales!. No use
esta máquina en lugares cerrados
o mal ventilados.
¡Peligro!. Combustible inflamable.
Riesgo de fuego o explosión. Nunca
llene el depósito de combustible
con el motor arrancando.
Soltar la barra interruptor para parar
la máquina.
Presione la barra de
tracción contra el manillar y
entrará en funcionamiento
la tracción del cortacésped.
¡Peligro! Riesgo de amputación de
los dedos. Tener los pies y manos
lejos de la herramienta de corte.
Mantega a los niños alejados de la
máquina.
¡Peligro! No usar el cortacésped
sin el saco o el deflector
instalado.
Riesgo de amputación de los
dedos. Tener los pies y manos
lejos de la herramienta de corte.
DDANGERANGER
DO NOT USE MOWER WITHOUT ENTIRE
GRASS CATCHER OR DEFLECTOR IN PLACE
KEEP HANDS and FEET AWAY
¡PELIGRO!: Riesgo de amputación de
los dedos.
Retire todas las llaves o herramientas de
mano de la máquina y de la zona de trabajo
antes de arrancar esta máquina.
0,55l1

Español
10/184
A fin de garantizar un uso y mantenimiento seguro
de esta máquina existen los siguientes símbolos en
la máquina.
Depósito de combustible. No fume
o acerque llamas al combustible o a
la máquina.
Depósito de aceite de motor.
OIL
HOT ¡Superficie caliente!. Riesgo de quemaduras.
No utilice esta máquina en
pendientes superiores a 15º. Cortar
en montículos puede ser peligroso.
Elimine todas las piedras,
maderas, cables y objetos
extraños que puedan
ser despedidos por la
herramienta de corte antes
de arrancar la máquina.
STOPSTOP
4. SÍMBOLOS EN LA MÁQUINA
STOP
GO
Indicador de carga del saco
Indicador del arranque de la
máquina
START

Español Español
11/184
5. DESCRIPCIÓN DE LA MÁQUINA
5.1. CONDICIONES DE UTILIZACIÓN
Corte únicamente césped. No utilice esta máquina para otros fines no previstos. Por ejemplo: no utilice
el cortacésped para desbrozar, para cortar pasto o arbustos, y no lo utilice como triturador. La utilización del
cortacésped para operaciones diferentes de las previstas puede provocar situaciones peligrosas.
Utilice esta máquina en el exterior, en ambientes secos y temperaturas entre 5ºC y 45ºC.
Recuerde que el operador de la máquina es responsable de los peligros y accidentes causados a otras personas
o cosas. El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o
incorrecto de esta máquina.
Las imágenes y dibujos representados en este manual son orientativos y pueden no corresponder con el producto
real.
5.2. DESCRIPCIÓN DETALLADA DEL PRODUCTO
1. Manillar superior
2. Barra del interruptor de seguridad
3. Saco
4. Tapa salida trasera
5. Palanca ajuste de altura
6. Tapa del filtro del aire
7. Peine
8. Silenciador
9. Tapón de llenado de aceite
10. Tirador de arranque
11. Palomilla
12. Manillar inferior
13. Asa tapa del saco
14. Barra de tracción
15. Tapa salida lateral
16. Deflector salida lateral
17. Tapón mulching
18. Tapón del depósito de combustible
14
6
4
13
16
5
8
9
1
2
12
11
10
3
15
18
17
7

Español
12/184
5.3. CARACTERÍSTICAS TÉCNICAS
Las características técnicas pueden ser modificadas sin preaviso.
Descripción Cortacésped
Marca Garland
Modelo APACHE 875 ZSL-V21
Motor 4 tiempos
Cilindrada (cm³) 159
Potencia (CV) 4,1
Régimen máximo de giro del motor (min¯¹) 2.900
Consumo de combustible a potencia máxima (g/kW.h) 375
Altura de corte (mm) 25-75
Alturas de corte 7
Ancho de corte (mm) 480
Tamaño del saco recogedor (l) 60
Capacidad de aceite en el cárter (l) 0,55
Niveles de vibración (m/s²) k=1,5 7,12
Nivel de presión sonora LpA (dB(A)) 74,6
Nivel de potencia sonora garantizada Lw(dB(A)) (k=1,86) 96
Peso (kg) 37

Español Español
13/184
6.1. LISTA DE MATERIALES
Esta máquina incluye los siguientes elementos que
usted encontrará dentro de la caja:
• Máquina.
• Manillar superior.
• Manillar inferior.
• Saco.
• Tapón mulching.
• Deflector salida lateral.
• Tornillo y palomilla del manillar superior (2).
• Tornillos del manillar inferior (2).
• Palomillas del manillar inferior (2).
• Grupilla de sujeción de cable.
• Manual de instrucciones.
Saque con cuidado todos los elementos de la caja
y asegúrese que todos los elementos listados están
presentes. Inspeccione el producto cuidadosamente
para asegurar que no existen elementos dañados.
Si usted encuentra alguna pieza dañada o falta de
algún elemento no utilice la máquina hasta que el
defecto haya sido reparado o tenga todas las piezas
de que consta la máquina. Utilizar la máquina con
piezas defectuosas o sin todos sus elementos puede
provocar daños personales severos.
6.2. MONTAJE

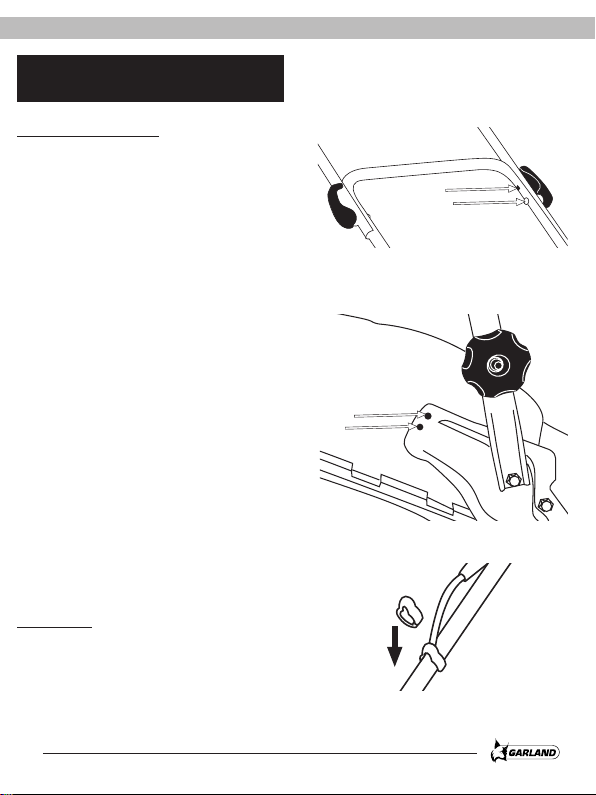

6.2.1. MONTAJE DEL MANILLAR
Coloque el manillar inferior y una vez haya introducido
los tornillos apriete las palomillas.
Coloque el manillar superior sobre el manillar inferior
a la posición más cómoda de trabajo (2 posiciones)
y, una vez haya introducido los tornillos, apriete las
palomillas.
Cuando termine de montar el manillar superior ajuste
el inferior a la posición más cómoda de trabajo (2
posiciones).
Coloque la grupilla de sujeción del cable.
6. INSTRUCCIONES PARA LA
PUESTA EN SERVICIO
1
2
12

Español
14/184
6.2.2. MONTAJE DEL SACO
1. - Levante la tapa de la salida trasera y enganche
los salientes del chásis del saco (1) y (2).
6.2.3. MONTAJE DE LA SALIDA LATERAL
Levante la tapa de la
salida lateral e instale
el deflector de salida
lateral.
6.2.4. MONTAJE DEL TAPÓN MULCHING
Levante la tapa de la salida trasera e instale el
tapón mulching en el canal de salida trasero
como muestra la figura. Baje después la tapa
de la salida trasera.
6.2.5. COMBUSTIBLE
IMPORTANTE: El combustible usado para
esta máquina es altamente inflamable.
Si el combustible o la máquina se inflaman
apague el fuego con un extintor de polvo seco.
La gasolina y el aceite son extremadamente
inflamables y explosivos bajo ciertas
condiciones. No fume y no acerque llamas,
chispas o fuentes de calor a la máquina.
Utilice gasolina sin plomo 95 octanos.
No utilice combustible que haya estado almacenado
por más de 2 meses. Un carburante almacenado
demasiado tiempo hará más difícil el arranque de la
máquina y producirá un rendimiento insatisfactorio del
motor. SI el carburante ha estado en el depósito de la
máquina más de dos meses retírelo de la máquina y
sustitúyalo por uno en perfecto estado.
LLENADO DEL DEPÓSITO DE COMBUSTIBLE
- Elija una zona adecuada para realizar esta
operación.
- Retire el tapón del depósito de combustible y
rellene con carburante.
- Cierre fuertemente el tapón del depósito de la
gasolina y elimine todo el carburante que se haya
podido derramar por fuera con un trapo seco.
ADVERTENCIAS:
Parar el motor antes de repostar.
No arranque la máquina en una habitación o
recinto cerrado. Los gases del escape, los vapores
del combustible y el aceite contienen monóxido de
carbono y sustancias químicas peligrosas. En caso
de una concentración de gases producida por una
ventilación insuficiente, elimine del área de trabajo
Tapón mulching

Español Español
15/184
todo lo que impida el flujo de aire limpio para mejorar
la ventilación y no vuelva a trabajar en la zona a no
ser que usted haya ventilado correctamente la zona y
tenga claro que la ventilación es suficiente como para
que no vuelva a ocurrir ésta concentración.
No reposte combustible en lugares donde exista
la presencia de llamas, chispas o fuentes intensas
de calor. Rellene el depósito siempre en áreas bien
ventiladas y con el motor parado. No desborde el
combustible por intentar llenar en exceso el depósito
de combustible. En caso de fuga de combustible
asegúrese de eliminar éstas fugas completamente
antes de arrancar, mueva la maquina lejos del área
del derrame y evite cualquier fuente de ignición hasta
que los vapores se hayan disipado.
Sepárese al menos 3 metros de la zona en la que ha
repostado antes de arrancar la máquina.
Añada el combustible antes de arrancar la máquina.
Nunca quite el tapón del depósito de combustible
mientras el motor está en marcha o cuando la
máquina está caliente.
No utilice combustibles como etanol o metanol. Estos
combustibles dañarán el motor de la máquina.
6.2.6. ACEITE DEL MOTOR
El motor de su máquina viene de fábrica sin aceite por
razones de transporte. Antes de poner en marcha el
motor por primera vez hay que poner aceite al motor.
Este motor utiliza aceite de calidad para motores de 4
tiempos, de viscosidad 10w-40.
La capacidad del cárter del
motor es de 0,55l.
LLENADO DEL ACEITE DEL CÁRTER:
- Coloque la máquina en una superficie plana,
horizontal y despejada.
- Desenrosque el tapón de llenado del aceite.
- Introduzca por el tubo de llenado 0,55l de aceite.
- Espere 1 minuto a que el aceite baje
completamente al cárter del motor.
- Limpie la varilla del tapón del aceite con un trapo.
- Introduzca la varilla y enrosque el tapón del aceite.
- Desenrosque de nuevo el tapón y compruebe la
marca que el aceite ha dejado en la varilla. La
señal dejada por el aceite ha de estar entre las
marcas de mínimo y máximo.
- Si la marca está por debajo del mínimo añada un
poco más de aceite y vuelva a comprobar.
- Si la marca está por encima del máximo tendrá
que quitar aceite del cárter. Para ello incline el
cortacésped de lado, de manera que el filtro del
aire quede hacia arriba, y deje salir un poco de
aceite (Ponga un recipiente en el extremo del tubo
para evitar que el aceite se derrame por la
máquina o el suelo).
6.3. PUESTA EN MARCHA
6.3.1. PUNTOS DE VERIFICACIÓN ANTES DE LA
PUESTA EN MARCHA
No utilice está máquina si está estropeada o
incorrectamente regulada.
Utilice esta máquina para el propósito para el que
fue diseñada. Cualquier otro uso puede ser peligroso
para el usuario, para la máquina y para las personas,
animales y cosas que pueda haber alrededor.
0,55l
1

Español
16/184
Verifique:
- La máquina completamente y busque piezas
sueltas (tornillos, tuercas, etc.) y daños.
- Que no hay fugas de combustible.
- Compruebe el nivel de aceite del cárter.
- Que el filtro del aire está limpio. Limpie el filtro si
es necesario.
Apriete, repare o remplace todo lo necesario antes de
utilizar la máquina.
No utilice ningún accesorio en esta máquina fuera
de los recomendados por nosotros ya que su uso
podría provocar daños graves para el usuario, la
máquina y las personas, animales y cosas cercanas
a la máquina.
Antes de arrancar la máquina asegúrese que las
partes móviles de la máquina no están en contacto
con ningún objeto.
6.3.2. ARRANQUE
Arrancar el motor cuidadosamente de acuerdo
con las instrucciones y con los pies alejados de la
cuchilla.
No incline el cortacésped cuando arranque el motor
excepto si la maquina tiene que estar inclinada para
el arranque. En este caso, no la incline más de lo
absolutamente necesario y levante solamente la parte
más alejada del operador.
6.3.2.1. ARRANQUE DEL MOTOR
Colocar la máquina en una superficie plana y estable
para arrancarla.
Levante la barra del
interruptor de seguridad
hasta que toque con el
manillar superior.
Colóquese tras el cortacésped como muestra la figura
y tire de la cuerda de arranque hasta que el motor
arranque.
Dejar que el motor se caliente durante unos minutos
antes de comenzar a utilizar la máquina.
6.4. PARADA DEL MOTOR
Apague el motor soltando
la barra del interruptor de
seguridad.
6.5. ACCIONAMIENTO DE LA TRACCIÓN
Presione la barra de
tracción contra el
manillar, tal y como
se muestra en la
figura, y entrará en
funcionamiento la tracción del cortacésped.

Español Español
17/184
6.6. PUNTOS DE VERIFICACIÓN TRAS LA PUESTA
EN MARCHA
Es importante prestar atención a las posibles
piezas sueltas o y la temperatura de la máquina. Si
usted detecta alguna anomalía en la máquina pare
inmediatamente y verifíquela atentamente.
En caso de alguna anomalía o problema lleve la
máquina al servicio técnico para que la repare.
En ningún caso continúe utilizando la máquina si el
funcionamiento no parece el adecuado.
No utilice la máquina si está estropeada o
incorrectamente reglada
7. UTILIZACIÓN DE LA MÁQUINA
Utilice esta máquina sólo para los usos para los
que ha sido diseñada. La utilización de esta máquina
para cualquier otro uso es peligroso y puede provocar
daños al usuario y/o a la máquina.
No arranque la máquina en una habitación
o recinto cerrado. Los gases del escape,
los vapores del combustible y el aceite
contienen monóxido de carbono y sustancias
químicas peligrosas. En caso de una concentración
de gases producida por una ventilación insuficiente,
elimine del área de trabajo todo lo que impida el
flujo de aire limpio para mejorar la ventilación y no
vuelva a trabajar en la zona a no ser que usted haya
ventilado correctamente la zona y tenga claro que la
ventilación es suficiente como para que no vuelva a
ocurrir ésta concentración.
Trabaje sólo con luz de día o con buena luz artificial.
No utilice esta máquina por la noche, con niebla o
con una visibilidad reducida que no le permita ver
con claridad la zona de trabajo.
Evite operar con la máquina cuando el suelo esté
húmedo siempre que sea posible. Tenga especial
atención si utiliza esta máquina bajo la lluvia o
después de llover ya que el suelo estará resbaladizo y
usted podrá resbalar.
No utilice esta máquina en pendientes superiores a
15º. Cortar en montículos puede ser peligroso.
Esté atento cuando camine por pendientes o hierba
mojada. En pendientes siempre corte en sentido
horizontal, no corte de abajo hacia arriba o de arriba
hacia abajo. Tenga especial cuidado cuando cambie
de dirección en una pendiente.
Nunca corte con el cortacésped marcha atrás o
tirando de él. Esté atento cuando dé marcha atrás o
tire del cortacésped hacia usted.
No incline la máquina con el motor en marcha
excepto en el caso que tenga que empezar a cortar
una zona con hierba alta, único caso en el que podrá
elevar las ruedas delanteras ligeramente para facilitar
la entrada del cortacésped al área de trabajo. Pare el
motor del cortacésped si tiene que inclinarlo al cruzar
superficies que no sean hierba o cuando transporte el
cortacésped hacia y desde el área a ser cortada.
No se acerque al elemento de corte
de la máquina cuando el motor
esté en marcha. ¡Peligro! Riesgo de
amputación de los dedos. Tener los pies y manos
lejos de la herramienta de corte.
No se confíe únicamente a los dispositivos de
seguridad de esta máquina.
Es necesario prestar atención al posible aflojado o
DDANGERANGER
DO NOT USE MOWER WITHOUT ENTIRE
GRASS CATCHEROR DEFLECTOR IN PLACE
KEEP HANDS and FEET AWAY

Español
18/184
recalentamiento de las piezas de la máquina. Si usted
detecta cualquier anomalía pare inmediatamente la
máquina y verifíquela cuidadosamente.
En caso de fallo lleve la máquina al servicio
técnico para su reparación. En ningún caso usted
debe continuar trabajando si observa que el
funcionamiento no es correcto.
Recuerde de utilizar siempre la máquina con las
manos limpias y sin restos de combustible o aceite.
Limpie la zona de trabajo y elimine todos los
obstáculos que puedan provocar accidentes. Verifique
la zona de trabajo donde va a trabajar y retire todos
los elementos que puedan engancharse en la
herramienta de corte. Retire igualmente todos los
objetos que la herramienta de corte puedan expulsar
violentamente en la operación.
No permita a nadie entrar en el perímetro de trabajo.
Este perímetro de trabajo debe ser de 15 metros y es
una zona peligrosa.
Es necesario apagar el motor cuando usted se
desplace entre diferentes zonas de trabajo.
No deje jamás esta máquina sin vigilancia.
Tenga cuidado en no tocar las partes
calientes de la máquina mientras el motor
está en marcha o después de su utilización,
como por ejemplo el escape, la bujía o los cables de
alta tensión.
No utilice accesorios en esta máquina salvo los
recomendados por nuestra empresa ya que su
uso podría provocar daños severos al usuario, a
las personas próximas a la máquina y a la misma
máquina.
Siga siempre las reglas de seguridad que indicamos
en este manual.
7.1. SUJECCIÓN DE LA MÁQUINA Y GUIADO
Mientras trabaja siempre sujete
el cortacésped por el manillar con
las dos manos.
Colóquese por detrás del cortacésped y diríjalo
mientras camina detrás de él.
Este cortacésped es autopropulsado. No empuje el
cortacésped, deje que este camine a su velocidad y
limítese a dirigir la máquina por la zona de trabajo.
Elija la más cómoda según el tipo de trabajo.
7.2. AJUSTE DE LA ALTURA DE CORTE
¡Atención! Pare la máquina y espere a que la
cuchilla de corte se pare antes de proceder al ajuste
de altura. Las cuchillas necesitan unos instantes para
parar completamente tras apagar el motor.
Para regular la altura de corte
presione la palanca de regulación
hacia afuera del cortacésped y
muévala hacia delante o atrás
hasta la altura deseada.
7.3. CORTE CON EL CORTACÉSPED
Este cortacésped tiene 4 configuraciones distintas
de trabajo (corte con recogida, corte con descarga
lateral, corte con descarga trasera y corte mulching).
Antes de comenzar a trabajar usted debe configurar
el cortacésped para que trabaje de una de las cuatro
maneras posibles.

Español Español
19/184
Corte con recogida:
En esta configuración el cortacésped cortará la hierba
y la enviará al saco recolector. El cesped quedará
cortado y los resto de hierba cortada dentro del saco.
Para el corte con recogida coloque el saco en la parte
trasera de la máquina y asegúrese de que no está
instalado el deflector de salida lateral, que la tapa de
la salidad lateral esté cerrada y que no esté puesto el
tapón mulching.
Corte con descarga lateral:
Configuración en la que el césped cortado saldrá
por el lateral de la máquina quedando los restos de
hierba en el césped. En este caso la máquina no
debe tenerinstalado el saco, la tapa de salida trasera
debe estar cerrada, deben estar instalados el tapón
mulching y el deflector de salida lateral.
Corte con descarga trasera:
Configuración en la que el césped cortado saldrá
por la trasera de la máquina quedando los restos
de hierba en el césped. En este caso, la máquina
no debe tener instalado el saco, la tapa de salida
trasera debe estar ligeramente abierta, la tapa de
salida lateral debe estar cerrada y no deben estar
instalados el tapón mulching ni el deflector de salida
lateral.
Corte mulching:
En esta configuración el césped cortado también
quedará en el césped pero, a diferencia del corte con
descarga lateral, el cesped cortado se tritura en
pequeñas partículas que se depositan en el césped
generando un abono orgánico que aporta nutrientes
y favorece el mantenimiento de la humedad. Para
esta configuración no debe estar instalado el saco ni
el deflector de salida lateral, debe estar instalado el
tapón mulching y cerradas la tapa de salida trasera y
la tapa de salida lateral.
Coloque el cortacésped en una esquina del área de
césped a cortar y ajuste la altura de corte deseada.
Compruebe que el saco está correctamente
instalado, asegúrese de que la cuchilla no esté
en contacto con ningún objeto y arranque el
cortacésped.
Camine por el césped al ritmo del cortacésped.
No incline la máquina con el motor en marcha
excepto en el caso que tenga que empezar a cortar
una zona con hierba alta, único caso en el que podrá

Español
20/184
elevar las ruedas delanteras ligeramente para facilitar
la entrada del cortacésped al área de trabajo.
Nota: Si el césped está muy alto al motor le costará
arrancar. En caso de que el césped esté muy alto
conviene elevar ligeramente las ruedas delanteras
del cortacésped, haciendo fuerza hacia abajo con
el manillar, y poner en marcha el cortacésped en
esta posición. Una vez que el motor ha adquirido el
régimen normal de giro baje lentamente las ruedas
del cortacésped mientras la máquina comienza a
cortar; Otra opción es, si junto al área de césped
a cortar hay una zona plana limpia de objetos y
sin césped (tierra, solado, hormigón), arrancar el
cortacésped en la zona despejada y entrar a la
zona de césped elevando ligeramente las ruedas
delanteras del cortacésped.
Si las revoluciones de giro del motor del cortacésped
caen en exceso o se para mientras corta, será señal
de que la altura de la hierba es demasiado alta para
la capacidad de corte del cortacésped y que éste
se está forzando pudiendo ser perjudicial para la
máquina. En este caso realice un primer corte a la
altura máxima de la máquina y después un segundo
corte a la altura deseada.
7.4. VACIADO DEL SACO
Vacíe el saco del cortacésped tan pronto como usted
note que está lleno. Usted notará que el saco está
lleno porque el cortacésped comenzará a recoger
mal el césped cortado dejando abundantes restos
en el suelo.
Siempre que vaya a descargar el saco apague el
motor y compruebe que la cuchilla se ha detenido
antes de quitar el saco.
1. Levante la tapa de la salida trasera.
2. Levante el saco.
3. Saque hacia atrás el saco.
4. Vacíe el saco.
5. Levante la tapa de la salida trasera.
6. Coloque el saco enganchando los salientes del
chásis del saco al rebaje del acople del manillar.
7.5. RECOMENDACIONES
Corte siempre el césped cuando esté seco. Evite
cortar el césped cuando está húmedo después de
haberlo regado o tras haber llovido.
Corte menos de 2 cm de césped en una vez. Si su
césped está muy alto es recomendable que haga
sucesivas pasadas bajando la altura de corte 2
cm cada vez. De esta manera no forzará tanto la
máquina.
Corte frecuentemente su césped, al menos una vez
por semana en primavera y verano.
No haga siempre el mismo recorrido cuando corte el
césped. Es mejor que cambie su recorrido para evitar
que el césped siempre se corte en el mismo sentido.
Si tiene que desplazar el cortacésped entre dos áreas
de césped siempre apague el cortacésped.
Afilado de la cuchilla: La cuchilla desafilada exige
más energía. Una cuchilla desafilada también
produce un corte malo y que la hierba amarillee.
Para obtener un césped verde y muy tupido
es preciso cortarlo con frecuencia y airearlo
regularmente, suministrándole el abono necesario.
