Installing the Flush Mount Kit
Use this kit to ush mount a Fishnder 400C or GPSMAP 400 series unit into a at panel.
Select an appropriately sized location for the unit.
Use the Flush Mount Template provided to determine a location.
Check that all cables reach the unit mounting location.
Always wear safety goggles and a dust mask when drilling, cutting, or sanding.
Included mounting hardware—(1) unit housing, (2) tension mount brackets, (4) hex bolts, (4) hex nuts, (4) wing nuts,
and (4) Phillips head screws.
Tools (not included)—drill, 3/8" (10 mm) drill bit, jig saw, 9/32" (7 mm) wrench, and Phillips screwdriver.
To install the Quick Release Flush Mount Kit:
1. Cut the opening:
The ush mount template has adhesive on the back. Remove the protective liner and apply the template to the location you want to
mount the unit.
Using a 3/8" (10 mm) drill bit, drill the pilot holes indicated on the template to begin cutting the mounting surface.
Using the jig saw, cut the mounting surface along the inside of the line indicated on the template. Be very careful when cutting this
hole, because there is only a small amount of clearance between the unit housing and the tension mount arms. Cut slightly inside the
indicated line and then sand or le the panel as needed to obtain the best t.

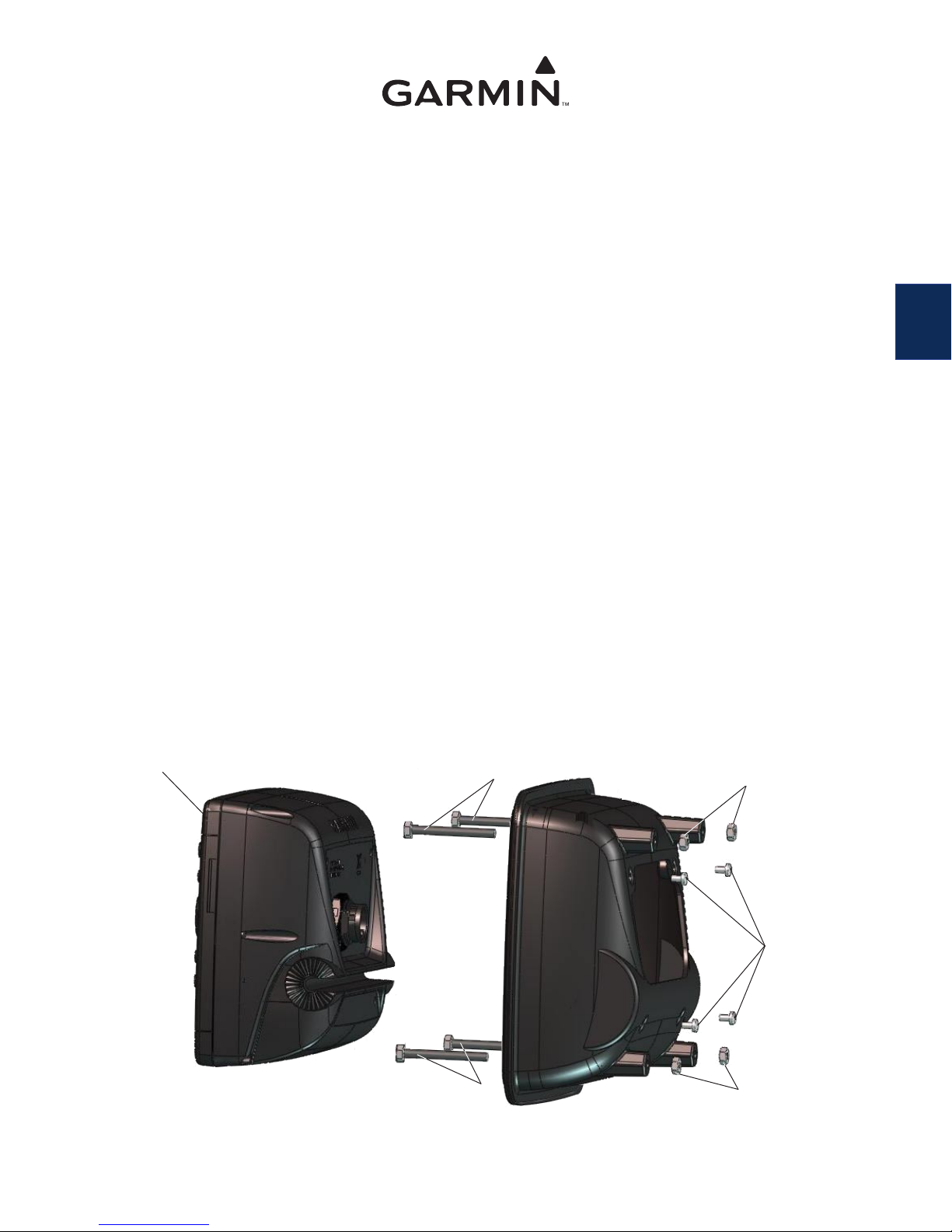

2. Assemble the ush mount hardware (see Figure 1):
Insert the (4) hex bolts into the unit housing so they stick out of the back.
Use the (4) hex nuts to secure the hex bolts to the unit housing. Using the 9/32” (7 mm) wrench, tighten the nuts without
overtightening.
Slide the unit into the unit housing.
Using the (4) Phillips head screws, attach the unit housing to the unit.
Connect the wiring harness to the unit (This can be done after step 3, if preferred).
Unit Hex bolts Hex nuts
Phillips head screws
Hex nuts
Hex bolts
Figure 1
•
•
•
•
•
•
•
•
•
•
•
•
October 2007 Part Number 190-00757-02 Rev. D Printed in Taiwan
EN

3. Install the unit in the opening (see Figure 2):
Place the unit housing in the recently cut hole in the mounting surface.
Slide the tension mount arms onto the hex bolts and secure them with the (4) wing nuts.
Tighten the (4) wing nuts to secure the unit housing to the mounting surface. Be careful not to overtighten.
Assembled unit and
ush mount hardware
Tension mount brackets
Wing nuts
Figure 2
NOTE: If you are installing a Fishnder 400C, the wiring harness must be connected to the boat’s power supply and transducer per the installation
instructions included with the unit.
NOTE: If you are installing a GPSMAP 400 series unit, you must connect the wiring harness to the boat’s power supply, GPS antenna, XM antenna
(if applicable), and transducer (if applicable) per the installation instructions included with the unit.
•
•
•

EN

Installation du kit de montage sur panneau
Utilisez ce kit pour monter un appareil de la série GPSMAP 400 ou un appareil Fishnder 400C sur un panneau plat.
Sélectionnez un emplacement de taille adéquate pour monter l'appareil.
Utilisez le modèle de montage sur panneau fourni pour choisir un emplacement adéquat.
Vériez que tous les câbles peuvent atteindre l'emplacement de montage de l'appareil.
Portez toujours des lunettes de protection et un masque anti-poussière lorsque vous percez, coupez et poncez.
Matériel de montage fourni — (1) boîtier de l'appareil, (2) supports de xation, (4) vis à tête hexagonale, (4) écrous hexagonaux,
(4) écrous à oreilles et (4) vis à tête cruciforme.
Outils (non inclus) — perceuse, foret de 10 mm, scie sauteuse, clé de 7 mm et tournevis cruciforme.
Pour installer le kit de montage rapide sur panneau :
1. Découpez l'ouverture :
Le modèle de montage encastré est équipé d'adhésifs sur sa face arrière. Retirez le lm de protection et placez le modèle à
l'emplacement où vous souhaitez monter l'appareil.
A l'aide d'un foret de 10 mm, percez les trous d'implantation indiqués sur le modèle et commencez à découper la surface de montage.
Avec la scie sauteuse, découpez la surface de montage en suivant l'intérieur du trait indiqué sur le modèle. Faites très attention lors
de la découpe de ce trou a; en effet, il n'y a que très peu d'espace entre le boîtier de l'appareil et les bras du support. Découpez
légèrement à l'intérieur du trait indiqué, puis poncez ou limez le panneau an d'obtenir un ajustement optimal.
2. Assemblez le matériel de montage sur panneau (voir la gure 1) :
Insérez les (4) vis à tête hexagonale dans le boîtier de l'appareil de façon à ce qu'elles dépassent à l'arrière du boîtier.
Utilisez les (4) écrous hexagonaux pour xer les vis à tête hexagonale sur le boîtier de l'appareil. A l'aide de la clé de 7 mm, serrez les
écrous sans forcer.
Glissez l'appareil dans le boîtier.
A l'aide des (4) vis à tête cruciforme, xez le boîtier à l'appareil.
Connectez le faisceau de câbles à l'appareil (cette opération peut également être effectuée après l'étape 3).
Appareil Vis à tête hexagonale Ecrous hexagonaux
Vis à tête cruciforme
Ecrous hexagonaux
Vis à tête
hexagonale
Figure 1
•
•
•
•
•
•
•
•
•
•
•
•
FR
octobre 2007 Réf. 190-00757-02 Rév. D Imprimé à Taïwan

3. Installez l'appareil dans l'ouverture (voir la gure 2) :
Placez le boîtier de l'appareil dans le trou que vous venez de découper dans la surface de montage.
Glissez les bras du support sur les vis à tête hexagonale et xez-les à l'aide des (4) écrous à oreilles.
Serrez les (4) écrous à oreilles pour xer le boîtier de l'appareil sur la surface de montage. Veillez à ne pas serrer les écrous outre
mesure.
Appareil assemblé et
matériel de montage sur panneau
Supports de xation
Ecrous à oreilles
Figure 2
REMARQUE : si vous installez un appareil Fishnder 400C, le faisceau de câbles doit être branché à l'alimentation du bateau ainsi qu'à la sonde,
conformément aux instructions d'installation fournies avec l'appareil.
REMARQUE : si vous installez un appareil de la série GPSMAP 400, vous devez connecter le faisceau de câbles à l'alimentation du bateau
ainsi qu'à l'antenne GPS, l'antenne XM (le cas échéant) et à la sonde (le cas échéant), conformément aux instructions d'installation fournies avec
l'appareil.
•
•
•
FR

ottobre 2007 Codice 190-00757-02 Rev. D Stampatto a Taiwan
Installazione del kit opzionale per il montaggio a incasso
Questo kit consente di eseguire l'installazione a incasso dell'unità Fishnder 400C o GPSMAP serie 400 su un pannello piatto.
Selezionare una posizione di installazione di dimensioni appropriate per l'unità.
Per determinare se la posizione è adatta, utilizzare il modello per il montaggio a incasso fornito.
Vericare che tutti i cavi raggiungano la posizione di montaggio dell'unità.
Durante le operazioni di trapanatura, taglio o carteggiatura, indossare occhiali di protezione e una maschera antipolvere.
Componenti di montaggio inclusi - (1) alloggiamento unità, (2) staffe per montaggio in tensione, (4) bulloni esagonali, (4) dadi esagonali,
(4) dadi ad alette e (4) viti Phillips con intaglio croce.
Strumenti (non inclusi) - Trapano, punta da 10 mm (3/8"), sega, chiave inglese da 7 mm (9/32") e cacciavite Phillips.
Per installare il kit di montaggio a incasso a rilascio rapido:
1. Eseguire il taglio per l'apertura:
Il retro del modello per il montaggio a incasso è adesivo. Rimuovere la striscia protettiva e applicare il modello nel punto in cui si
desidera montare l'unità.
Utilizzando una punta da 10 mm (3/8"), praticare i fori guida indicati sul modello per iniziare a tagliare la supercie di montaggio.
Utilizzando la sega, tagliare la supercie di montaggio all'interno della linea indicata sul modello. Prestare particolare attenzione
quando si pratica questo foro, poiché lo spazio tra l'alloggiamento per l'unità e le staffe per il montaggio in tensione è estremamente
ridotto. Tagliare leggermente all'interno della linea indicata, quindi carteggiare o limare il pannello no a ottenere un posizionamento
ottimale.
2. Assemblare i componenti per il montaggio a incasso (vedere la Figura 1):
Inserire i (4) bulloni esagonali nell'alloggiamento dell'unità in modo che fuoriescano sul lato posteriore.
Utilizzare i (4) dadi esagonali per ssare i bulloni all'alloggiamento. Mediante la chiave inglese da 7 mm (9/32"), serrare i dadi senza
stringerli eccessivamente.
Inserire l'unità nell'alloggiamento
Mediante le (4) viti Phillips con intaglio a croce, ssare l'unità all'alloggiamento.
Collegare i cavi all'unità (è possibile effettuare questa operazione dopo il punto 3).
Unità Bulloni esagonali Dadi esagonali
Viti Phillips
con intaglio
a crocev
Dadi esagonali
Bulloni esagonali
Figura 1
•
•
•
•
•
•
•
•
•
•
•
•
IT

3. Inserire l'unità nell'apertura (vedere la Figura 2):
Posizionare l'alloggiamento dell'unità nel foro praticato sulla supercie di montaggio.
Inserire le staffe per il montaggio in tensione sui bulloni esagonali e ssarle con i (4) dadi ad alette.
Serrare i (4) dadi ad alette per ssare l'alloggiamento dell'unità alla supercie di montaggio. Prestare attenzione a non stringere
eccessivamente i dadi.
Componenti per il
montaggio a incasso e unità assemblati
Staffe per il montaggio in tensione
Dadi ad alette
Figura 2
NOTA: se si installa un'unità Fishnder 400C, collegare i cavi all'alimentazione dell'imbarcazione e al trasduttore attenendosi alle istruzioni di
installazione fornite in dotazione con l'unità.
NOTA: se si installa un'unità GPSMAP serie 400, è necessario collegare i cavi all'alimentazione dell'imbarcazione, all'antenna GPS, all'antenna
XM (se disponibile) e al trasduttore attenendosi alle istruzioni di installazione fornite in dotazione con l'unità.
•
•
•
IT

DE
Installieren des Einbau-Montagesatzes
Verwenden Sie diesen Einbau-Montagesatz, um den Fishnder 400C oder ein Gerät der Serie GPSMAP 400 in eine Tafel einzubauen.
Wählen Sie für das Gerät einen Aufstellungsort geeigneter Größe aus.
Verwenden Sie die enthaltene Schablone für den Einbau-Montagesatz, um den Aufstellungsort zu bestimmen.
Überprüfen Sie, ob alle Kabel zum Gerät am Montageort reichen.
Tragen Sie beim Bohren, Schneiden und Sandstrahlen immer eine Schutzbrille und eine Staubmaske.
Enthaltene Montageteile: (1) Gehäuse des Geräts, (2) Zughalterungen, (4) Sechskantschrauben, (4) Sechskantmuttern, (4) Flügelmuttern und
(4) Kreuzschlitzschrauben.
Werkzeuge (nicht enthalten): Bohrmaschine, 3/8" (10 mm) Bohrer, Stichsäge, 9/32" (7 mm) Schraubenschlüssel und
Kreuzschlitzschraubenzieher.
So installieren Sie den Einbau-Montagesatz mit Schnellspanner:
1. So schneiden Sie die Öffnung:
Auf der Rückseite der Schablone für die bündige Montage bendet sich Klebstoff. Entfernen Sie den Schutzrand und wenden Sie die
Schablone auf die Stelle an, an der Sie das Gerät befestigen möchten.
Bohren Sie mit einem 3/8" (10 mm) Bohrer die auf der Schablone gekennzeichneten Bohrlöcher vor, damit Sie die Montageoberäche
schneiden können.
Schneiden Sie mit der Stichsäge die Montageoberäche entlang der Innenseite der Schablonenlinie. Schneiden Sie dieses Loch sehr
sorgfältig aus, da zwischen dem Gehäuse des Geräts und den Zughalterungen nur ein kleiner Abstand besteht. Schneiden Sie das
Loch etwas kleiner aus, als durch die Linie gekennzeichnet, und schleifen bzw. feilen Sie anschließend die Fläche nach Bedarf aus,
um eine bestmögliche Passung zu erreichen.
2. So setzen Sie die Teile des Einbau-Montagesatzes zusammen (siehe Abbildung 1):
Setzen Sie die (4) Sechskantschrauben in das Gehäuse des Geräts so ein, dass diese an der Rückseite herausstehen.
Befestigen Sie die Sechskantschrauben mit den (4) Sechskantmuttern an das Gehäuse des Geräts. Schrauben Sie die Muttern mit
dem 9/32"t (7 mm) Schraubenschlüssel fest, ohne die Muttern zu stark anzuziehen.
Schieben Sie das Gerät in das Gehäuse.
Bringen Sie das Gehäuse mit den (4) Kreuzschlitzschrauben am Gerät an.
Schließen Sie den Kabelbaum an das Gerät an (falls erwünscht, kann dieser Schritt auch nach Schritt 3 vorgenommen werden).
Gerät Sechskantschrauben Sechskantmuttern
Kreuzschlitzschrauben
Sechskantmuttern
Sechskantschrauben
Abbildung 1
•
•
•
•
•
•
•
•
•
•
•
•
Oktober 2007 Teilenummer 190-00757-02 Rev. D Gedruckt in Taiwan

3. So installieren Sie das Gerät an der Öffnung (siehe Abbildung 2):
Setzen Sie das Gehäuse des Geräts in das zuvor geschnittene Loch in der Montageoberäche ein.
Schieben Sie die Zughalterungen auf die Sechskantschrauben, und befestigen Sie diese mit den (4) Flügelmuttern.
Ziehen Sie die (4) Flügelmuttern fest, um das Gehäuse an der Montageoberäche anzubringen. Achten Sie darauf, dass Sie die
Flügelmuttern nicht zu stark anziehen.
Montiertes Gerät und Teile des
Einbau-Montagesatzes
Zughalterungen
Flügelmuttern
Abbildung 2
HINWEIS: Bei der Installation eines Fishnder 400C muss der Anschluss des Kabelbaums an die Stromversorgung und an den Schwinger
des Boots gemäß den Installationsanweisungen des Geräts erfolgen.
HINWEIS: Bei der Installation eines Geräts der Serie GPSMAP 400 muss der Anschluss des Kabelbaums an die Stromversorgung, an
die GPS-Antenne, an die XM-Antenne (falls zutreffend) und an den Schwinger des Boots gemäß den Installationsanweisungen des Geräts erfolgen.
•
•
•
DE

ES
Instalación del kit de montaje alineado
Utilice este kit para el montaje alineado de una unidad de la serie GPSMAP 400 en un panel plano.
Seleccione una ubicación del tamaño adecuado para la unidad.
Utilice la plantilla de montaje alineado proporcionada para determinar la ubicación.
Compruebe la longitud correcta de todos los cables hasta la ubicación de montaje de la unidad.
Utilice siempre gafas de seguridad y una máscara antipolvo al realizar oricios, cortes o lijados.
Componentes de montaje incluidoaas: (1) carcasa, (2) soportes de montaje por tensión, (4) tornillos hexagonales, (4) tuercas hexagonales,
(4) palomillas y (4) tornillos de cabeza Phillips.
Herramientas (no incluidas): taladro, broca de 3/8 pulg. (10 mm), sierra de vaivén, llave de 9/32 pulg. (7 mm) y destornillador Phillips.
Para instalar el kit de montaje alineado de extracción rápida:
1. Corte la abertura:
La plantilla para el montaje alineado es adhesiva en la parte posterior. Retire el forro protector y pegue la plantilla en el lugar donde
desea montar la unidad.
Con una broca de 3/8 pulg. (10 mm), perfore los oricios guía indicados en la plantilla para comenzar a cortar la supercie de
instalación.
Con la sierara de vaivén, corte la supercie de instalación a lo largo de la parte interior de la línea indicada en la plantilla. Tenga cuidado
al cortar el oricio, ya que tan sólo existe un pequeño espacio libre entre la carcasa y los extremos de montaje por tensión. Corte
ligeramente por dentro de la línea indicada y, a continuación, lije o lime el panel como sea necesario para obtener un ajuste perfecto.
2. Monte los componentes de montaje alineado (consulte la ilustración 1):
Introduzca los (4) tornillos hexagonales en la carcasa de forma que sobresalgan por la parte posterior.
Utilice las (4) tuercas hexagonales para jar los tornillos hexagonales a la carcasa. Con la llave de 9/32 pulg. (7 mm), apriete las
tuercas, pero no en exceso.
Introduzca la unidad dentro la carcasa deslizándola.
Con los (4) tornillos de cabeza Phillips, coloque la carcasa en la unidad.
Conecte el arnés de cableado a la unidad (este proceso también puede realizarse después del paso 3, si se preere).
Unidad Tornillos hexagonales Tuercas hexagonales
Tornillos de cabeza Phillips
Tuercas hexagonales
Tornillos
hexagonales
Ilustración 1
•
•
•
•
•
•
•
•
•
•
•
•
octubre de 2007 Número de publicación 190-00757-02 Rev. D Impreso en Taiwán

3. Instale la unidad en la abertura (consulte la ilustración 2):
Coloque la carcasa en el oricio que acaba de realizar en la supercie de instalación.
Coloque los extremos de montaje por tensión sobre los tornillos hexagonales y fíjelos con las (4) palomillas.
Apriete las (4) palomillas para jar la carcasa a la supercie de instalación. No las apriete en exceso.
Unidad montada
y componentes de montaje alineado
Soportes de montaje por tensión
Palomillas
Ilustración 2
NOTA: si va a instalar un dispositivo Fishnder 400C, el arnés de cableado debe estar conectado al suministro de alimentación de la embarcación
y al transductor, de acuerdo con las instrucciones que se proporcionan con la unidad.
NOTA: si va a instalar una unidad de la serie GPSMAP 400, debe conectar el arnés de cableado al suministro de alimentación de la embarcación,
a la antena GPS, a la antena XM (si es necesario) y al transductor (si es necesario), de acuerdo con las instrucciones que se proporcionan con la
unidad.
•
•
•
ES

PT
Instalar o Kit de Montagem Embutida
Utilize este kit para a montagem embutida da unidade das Séries Fishnder 400C ou GPSMAP 400 num painel plano.
Seleccione um local de montagem com as dimensões adequadas.
Utilize o modelo de montagem embutida fornecido para escolher o local.
Certique-se de que todos os cabos alcançam o local da montagem.
Para perfurar, cortar ou arear, utilize óculos de protecção e uma máscara anti-pó.
Hardware de montagem incluído—(1) armação para a unidade, (2) suportes de montagem, (4) parafusos sextavados, (4) porcas sextavadas,
(4) porcas de orelhas e (4) parafusos de cabeça Phillips.
Ferramentas (não incluídas)—berbequim, broca de 3/8'' (10 mm), serra tico-tico, chave-inglesa de 9/32'' (7 mm) e chave de fendas Phillips.
Para instalar o kit de montagem embutida:
1. Cortar a abertura:
O modelo de montagem embutida tem um adesivo na parte traseira. Retire a película protectora e aplique o modelo no local onde
pretende montar a unidade.
Com uma broca de 3/8" (10 mm), perfure os orifícios de orientação no modelo.
Com a serra tico tico, corte a superfície de montagem seguindo o interior da linha assinalada no modelo. Tenha atenção durante esta
tarefa, pois existe apenas uma curta distância entre a armação e os suportes de montagem. Corte ligeiramente no interior da linha
assinalada e areie ou alise o painel à medida correcta.
2. Instalar o hardware de montagem (ver a gura 1):
Introduza os (4) parafusos sextavados na armação, de modo a que quem visíveis na parte posterior.
Fixe os parafusos com as (4) porcas sextavadas. Aperte as porcas com a chave inglesa de 9/32" (7 mm), mas sem apertar
demasiado.
Introduza a unidade na armação.
Utilize os (4) parafusos de cabeça Phillips para xar a armação à unidade.
Ligue a cablagem à unidade (se preferir, poderá fazê-lo depois do passo 3).
Unidade Parafusos sextavados Porcas sextavadas
Parafusos de
cabeça Phillips
Porcas sextavadas
Parafusos
sextavados
Figura 1
•
•
•
•
•
•
•
•
•
•
•
•
outubro 2007 Número de Referência 190-00757-02 Rev. D Impresso em Taiwan

3. Instalar a unidade na abertura (ver a gura 2):
Coloque a armação na abertura na superfície de montagem.
Introduza os braços de montagem nos parafusos sextavados e xe-os com as (4) porcas de orelhas.
Aperte as porcas. Não aperte demasiado.
Unidade montada e
hardware de montagem
Suportes de montagem
Porcas de orelhas
Figura 2
NOTA: na instalação de unidades Fishnder 400C, a cablagem deve ser ligada à fonte de alimentação da embarcação e ao transdutor, de acordo
com as instruções de instalação fornecidas com a unidade.
NOTA: na instalação de unidades GPSMAP 400, deve ligar a cablagem à fonte de alimentação da embarcação, antena GPS, antena XM (quando
aplicável) e transdutor (quando aplicável), de acordo com as instruções de instalação fornecidas com a unidade.
•
•
•
PT

NL
De inbouwkit installeren
Met deze kit kunt u een Fishnder 400C of een apparaat uit de GPSMAP 400-serie in een vlak paneel monteren.
Kies een locatie met voldoende ruimte om het apparaat te monteren.
Bepaal met behulp van het bijgeleverde installatiesjabloon een geschikte plek.
Controleer of alle kabels lang genoeg zijn voor de locatie waar u het apparaat wilt monteren.
Draag altijd een veiligheidsbril en een stofmasker tijdens het boren, zagen en schuren.
Bijgeleverd montagemateriaal—(1) apparaatbehuizing, (2) montagesteunen, (4) zeskantbouten, (4) zeskantmoeren en
(4) Phillips-kruiskopschroeven.
Gereedschap (niet bijgeleverd)—boor, 10-mm boortje, decoupeerzaag, 7-mm steeksleutel en Phillips kruiskopschroevendraaier.
De inbouwkit met snelsluiting installeren gaat als volgt:
1. De opening uitzagen:
Aan de achterzijde van de draaivoetsjabloon bevindt zich kleefmiddel. Verwijder de beschermlaag en breng de sjabloon aan op de
plaats waar u het apparaat wilt bevestigen.
Boor met het 10-mm boortje de voorboorgaten die zijn aangegeven op het sjabloon en die als begin dienen voor het uitzagen van het
montageoppervlak.
Gebruik de decoupeerzaag om langs de binnenkant van de lijn die staat aangegeven op het sjabloon, het montageoppervlak uit
te zagen. Ga voorzichtig te werk bij het uitzagen van deze opening, omdat er slechts een geringe mate van speling is tussen de
apparaatbehuizing en de montagesteunen. Zaag ietsje binnen de aangegeven lijn en gebruik schuurpapier of een vijl om het paneel
precies op maat te maken.
2. Monteer de onderdelen van de installatiekit (zie afbeelding 1):
Steek de vier zeskantbouten in de apparaatbehuizing, zodat deze er aan de achterkant uit steken.
Zet met de vier zeskantmoeren de zeskantbouten vast op de apparaatbehuizing. Gebruik een 7-mm steeksleutel om de moeren aan
te draaien, maar draai ze niet te strak aan.
Schuif het apparaat in de apparaatbehuizing.
Schroef de behuizing vast aan het apparaat met de 4 Phillips-kruiskopschroeven.
Sluit de kabelboom aan op het apparaat. (Dit kunt u ook na stap 3 doen, als u daaraan de voorkeur geeft.).
Eentheid Zeskantbouten Zeskantmoeren
Phillips-kruiskopschroeven
Zeskantmoeren
Zeskantbouten
Afbeelding 1
•
•
•
•
•
•
•
•
•
•
•
•
oktober 2007 Onderdeelnummer 190-00757-02 herziene versie D Gedrukt in Taiwan

NL
3. Monteer het apparaat in de opening (zie afbeelding 2):
Plaats de apparaatbehuizing in de opening die u zojuist in het montageoppervlak hebt uitgezaagd.
Schuif de montagesteunen op de zeskantbouten en zet deze vast met de vier vleugelmoeren.
Draai de vier vleugelmoeren aan om de apparaatbehuizing op het montageoppervlak vast te zetten. Draai de moeren niet te strak
aan.
Apparaat en
installatiekit gemonteerd
Montagesteunen
Vleugelmoeren
Afbeelding 2
OPMERKING: als u een Fishnder 400C installeert, moet u de installatie-instructies van het apparaat volgen voor het aansluiten van de
kabelboom op de stroomvoorziening van de boot en op de transducer.
OPMERKING: als u een apparaat uit de GPSMAP 400-serie installeert, moet u de installatie-instructies van het apparaat volgen voor het
aansluiten van de kabelboom op de stroomvoorziening van de boot, de GPS-antenne, de XM-antenne (indien van toepassing) en de transducer
(indien van toepassing).
•
•
•

DA
Sådan installerer du sættet til planmontering
Brug dette sæt til at planmontere en Fishnder 400C eller GPSMAP-enhed fra 400-serien i et adt panel.
Vælg en placering med den rette størrelse til enheden.
Brug planmonteringsskabelonen til at fastsætte en placering.
Kontroller, at alle kabler kan nå monteringsstedet til enheden.
Bær altid beskyttelsesbriller og støvmaske, når du borer, skærer eller sliber.
Medfølgende monteringshardware – (1) huset, (2) tilstramningsbeslag, (4) sekskantede bolte, (4) sekskantede møtrikker, (4) fanemøtrikker og
(4) stjerneskruer.
Værktøj (medfølger ikke) – bor, 3/8" (10 mm) bit, nedstryger, en 9/32" (7 mm) nøgle og en stjerneskruetrækker.
Sådan installeres sættet til planmontering:
1. Skær åbningen op:
Planmonteringsskabelonen har en selvklæbende bagside. Fjern beskyttelseslaget, og sæt skabelonen på det sted, hvor du vil
montere enheden.
Brug 3/8" (10 mm) bit til at bore forboringshullerne som vist på skabelonen for at påbegynde udskæringen af monteringsoveraden.
Brug nedstrygeren til at skære monteringsoveraden langs indersiden af den linje, der er tegnet på skabelonen. Pas meget på, når du
skærer dette hul, da der kun er et lille frirum mellem huset og tilspændingsarmene. Skær en lille smule inden for den viste linje, og l
derefter panelet med sandpapir eller en l, så du opnår den bedste ksering.
2. Saml planmonteringshardwaren (se Figur 1):
Isæt de re (4) sekskantede bolte i huset, så de stikker ud på bagsiden.
Brug de re (4) sekskantede møtrikker til at ksere de sekskantede bolte i huset. Stram møtrikkerne ved brug af 9/32" (7 mm) nøglen
uden at overstramme dem.
Skub enheden ind i huset.
Ved hjælp af de re (4) stjerneskruer sætter du huset sammen med enheden.
Slut ledningsnettet til enheden (dette kan også gøres efter trin 4).
Enhed Sekskantede bolte Sekskantede møtrikker
Stjerneskruer
Sekskantede møtrikker
Sekskantede bolte
Figur 1
•
•
•
•
•
•
•
•
•
•
•
•
Oktober 2007 Delnummer 190-00757-02 Rev. D Trykt i Taiwan

DA
3. Installer enheden i åbningen (se Figur 2):
Placer huset i det hul, du netop har skåret ud i monteringsoveraden.
Skub tilstramningsbeslagene henover de sekskantede bolte, og fastgør dem med de re fanemøtrikker.
Stram de re fanemøtrikker for at ksere huset på monteringsoveraden. Pas på ikke at overstramme.
Samlet enhed og
planmonteringshardware
Tilstramningsbeslag
Fanemøtrikker
Figur 2
BEMÆRK: Hvis du installerer en Fishnder 400C, skal ledningsnettet tilsluttes bådens strømforsyning og transduceren iht. enhedens
installationsvejledning.
BEMÆRK: Hvis du installerer en GPSMAP-enhed fra 400-serien, skal du slutte ledningsnettet til bådens strømforsyning, GPS-antenne,
XM-antenne (hvis den forendes) og transduceren (vis den forendes) iht. enhedens installationsvejledning.
•
•
•
•

FI
Tasokiinnityssarjan asentaminen
Tämän sarjan avulla voit kiinnittää Fishnder 400C- tai GPSMAP 400 Series -laitteen tasaiseen paneeliin.
Valitse laitteelle sopivankokoinen asennuspaikka.
Määritä paikka sarjan mukana toimitetun tasokiinnitysmallin avulla.
Tarkista, että kaikki kaapelit ulottuvat laitteen kiinnityskohtaan.
Pidä turvalaseja ja hengityssuojusta, kun poraat, sahaat tai hiot osia.
Toimitetut kiinnitysosat—(1) laitteen kotelo, (2) kiristimet, (4) kuusiopultit, (4) kuusiomutterit, (4) siipiruuvit ja (4) ristipääruuvia.
Työkalut (ei mukana)—pora, 10 mm:n poranterä, kuviosaha, 7 mm:n jakoavain ja ristipääruuvitaltta.
Nopeasti irrotettavan tasokiinnityksen asentaminen:
1. Leikkaa aukko:
Tasokiinnitysmallin takaosassa on tarrapinta. Poista suojamuovi ja aseta malli paikkaan, johon haluat kiinnittää laitteen.
Poraa 10 mm:n poranterällä mallin mukaiset aloitusreiät kiinnityspintaan.
Sahaa kiinnityspintaan mallin mukainen aukko kuviosahalla. Sahaa aukko varovasti, koska laitteen kotelon ja kiristinten välillä on
vain vähän tilaa. Sahaa hiukan viivan sisäpuolelta ja hio hiekkapaperilla tai viilaa paneelia tarpeen mukaan, jotta laite sopii paikalleen
mahdollisimman hyvin.
2. Kokoa tasokiinnityssarja (kuva 1):
Aseta kuusiopultit (4) laitteen koteloon siten, että ne tulevat ulos taustapuolelta.
Kiristä pultit (4) laitteen koteloon kuusiomuttereilla. Kiristä mutterit 7 mm:n jakoavaimella, mutta älä kiristä niitä liian tiukalle.
Aseta laite koteloon.
Kiinnitä laitteen kotelo laitteeseen ristipääruuveilla.
Kiinnitä johdinsarja laitteeseen (tämän voi tehdä myös vaiheen 3 jälkeen).
Laite Kuusiopultit Kuusiomutterit
Ristipääruuvit
Kuusiomutterit
Kuusiopultit
Kuva 1
•
•
•
•
•
•
•
•
•
•
•
•
lokakuu 2007 Osanumero 190-00757-02 ver. D Painettu Taiwanissa

FI
3. Asenna laite aukkoon (kuva 2):
Aseta laitteen kotelo kiinnityspintaan sahattuun aukkoon.
Aseta kiristimet kuusiopultteihin ja kiristä ne siipiruuveilla (4).
Kiinnitä laitteen kotelo kiinnityspintaan kiristämällä siipiruuvit (4). Älä kiristä niitä liian tiukalle.
Koottu laite ja
tasokiinnityssarja
Kiristimet
Siipiruuvit
Kuva 2
HUOMAUTUS: Jos asennat Fishnder 400C -laitetta, johdinsarja on liitettävä veneen virtalähteeseen ja kaikuanturiin laitteen mukana
toimitettujen asennusohjeiden mukaisesti.
HUOMAUTUS: Jos asennat GPSMAP 400 -sarjan laitetta, johdinsarja on liitettävä veneen virtalähteeseen, GPS-antenniin, XM-antenniin
(tarvittaessa) ja kaikuanturiin (tarvittaessa) laitteen mukana toimitettujen asennusohjeiden mukaisesti.
•
•
•

NO
Installere settet for innebygging
Bruk dette settet til å bygge en Fishnder 400C eller en enhet i GPSMAP 400-serien inn i et att panel.
Velg en plassering der det er god nok plass til enheten.
Bruk malen for innebygging, som følger med, for å nne en god plassering.
Kontroller at alle kabler når frem til stedet der enheten skal monteres.
Bruk alltid vernebriller og støvmaske når du borer, skjærer eller sliper.
Festeanordninger som følger med – (1) hus til enheten, (2) monteringsbraketter, (4) sekskantbolter, (4) sekskantmuttere, (4) vingemuttere og
(4) Phillips-skruer.
Verktøy (følger ikke med) – bor, 10 mm bit, løvsag og en 7 mm skiftenøkkel og Philips-skrutrekker.
Slik installerer du det raskt uttagbare settet for innebygging:
1. Skjære ut åpningen:
Malen for innbygging av enheten har lim på baksiden. Ta av limbeskyttelsen og fest malen der du vil montere enheten.
Med en 10 mm bit borer du styrehullene som angitt på malen, for å begynne å skjære ut monteringsoveraten.
Bruk løvsagen og skjær ut monteringsoveraten langs innsiden av streken som er indikert på malen. Vær svært forsiktig når du
skjærer ut hullet, ettersom det bare er en liten klaring mellom enhetens hus og brakettarmene. Skjær så vidt på innsiden av den
indikerte linjen, og slip eller l til panelet for å få best mulig passform.
2. Montere festeanordningene for innebyggingen (se Figur 1):
Sett de re sekskantboltene inn i huset, slik at de stikker ut på baksiden.
Bruk de re sekskantmutterne til å feste sekskantboltene til huset. Ved hjelp av 7 mm skiftenøkkelen trekker du til mutterne uten
å stramme for hardt.
Skyv enheten inn i huset.
Bruk de re Phillips-skruene til å feste enhetens hus til enheten.
Koble ledningsnettet til enheten (dette kan også gjøres etter trinn 3).
Enhet Sekskantbolter Sekskantmuttere
Phillips-skruer
Sekskantmuttere
Sekskantbolter
Figur 1
•
•
•
•
•
•
•
•
•
•
•
•
oktober 2007 Delenummer 190-00757-02 Rev. D Trykt i Taiwan

NO
3. Installere enheten i åpningen (se Figur 2):
Sett huset inn i hullet du nettopp har skåret ut i monteringsoveraten.
Skyv brakettarmene inn på sekskantboltene og fest dem med de re vingemutterne.
Trekk til de re vingemutterne for å feste huset til monteringsoveraten. Pass på at du ikke trekker for hardt til.
Montert enhet og
festeanordninger for innebygging
Monteringsbraketter
Vingemuttere
Figur 2
MERK: Hvis du installerer en Fishnder 400C, må ledningsnettet kobles til båtens strømforsyning og svinger i henhold til
installeringsinstruksjonene som følger med enheten.
MERK: Hvis du installerer en enhet i GPSMAP 400-serien, må ledningsnettet kobles til båtens strømforsyning, GPS-antennen, XM-antennen
(hvis aktuelt) og svingeren (hvis aktuelt) i henhold til installeringsinstruksjonene som følger med enheten.
•
•
•
