GDU QYT003 User manual

QYT003
V2.0 2019.06
Copyright ©2019 GDU-Tech Co., Ltd – Alle Rechte vorbehalten.
www.gdu-tech.com
Sollten Sie Fragen zu diesem Dokument haben, wenden Sie sich bitte
direkt an das Kundendienstzentrum von GDU ([phone]).
4K-KAMERA MIT GIMBAL
Bedienungsanleitung

Inhaltsverzeichnis
Haftungsausschluss ............................................................................. 1
Produktmerkmale .................................................................................. 1
Montage des Produkts.......................................................................... 1
Kamera ................................................................................................... 3
App-Steuerung....................................................................................... 4
Wartung und Pflege............................................................................... 7
Technische Daten.................................................................................. 8

1
QYT003 4K Bedienungsanleitung
HAFTUNGSAUSSCHLUSS
Vielen Dank, dass Sie sich für den Kauf dieses Produkts entschieden haben. Um
sicherzustellen, Ihnen die bestmögliche Nutzererfahrung bieten zu können und dabei
sowohl die Einhaltung sämtlicher gesetzlichen Vorschriften als auch Ihre Sicherheit zu
gewährleisten, bitten wir Sie, sich diese Erklärung vor der erstmaligen Inbetriebnahme
des Produkts sorgfältig durchzulesen. Beachten Sie bei der Verwendung des Produkts
stets die in dieser Bedienungsanleitung aufgeführten Anweisungen. Ein
unsachgemäßer Gebrauch kann sowohl bei Ihnen als auch bei Dritten Verletzungen
hervorrufen und Produkt- oder Sachschäden nach sich ziehen. Sobald Sie das Produkt
verwenden, bedeutet dies, dass Sie den Inhalt dieser Erklärung gelesen haben und
sämtlichen darin enthaltenen Ausführungen zustimmen. GDU-Tech Co., Ltd.
übernimmt für etwaige Schäden, die sich aus einem unsachgemäßen Gebrauch
ergeben (einschließlich Modifizierungen am Aufbau des Produkts, Zerlegen des
Produkts, Verursachen eines Kurzschlusses, einer Überhitzung oder sonstiger
Schäden), keine Haftung.
Produktmerkmale
HD-Fotos und UHD-Videos
Montage des Produkts
1) Montieren Sie zunächst einmal die
Landegestelle an das Fluggerät.
2) Nehmen Sie dann die Kamera aus
der Schutzabdeckung.
Die 4K-Kamera ist in einem kompakten Gehäuse untergebracht. Das Objektiv weist
eine Brennweite von 24 mm (entspricht einer Brennweite von 35 mm) auf, überzeugt
mit einem Sichtfeld von 94° und ermöglicht die Aufnahme hochauflösender Bilder. Da
sich das ohnehin schon große Sichtfeld noch einmal präzise ausrichten lässt, lassen
sich Aufnahmen optimal überwachen und entsprechend anpassen, wodurch Sie noch
effektiver arbeiten können.
Klick!

3
2
20°
30°
-90°-120°
0°
35°
-35°
-40°
40°
①
②
QYT003 4K Bedienungsanleitung QYT003 4K Bedienungsanleitung

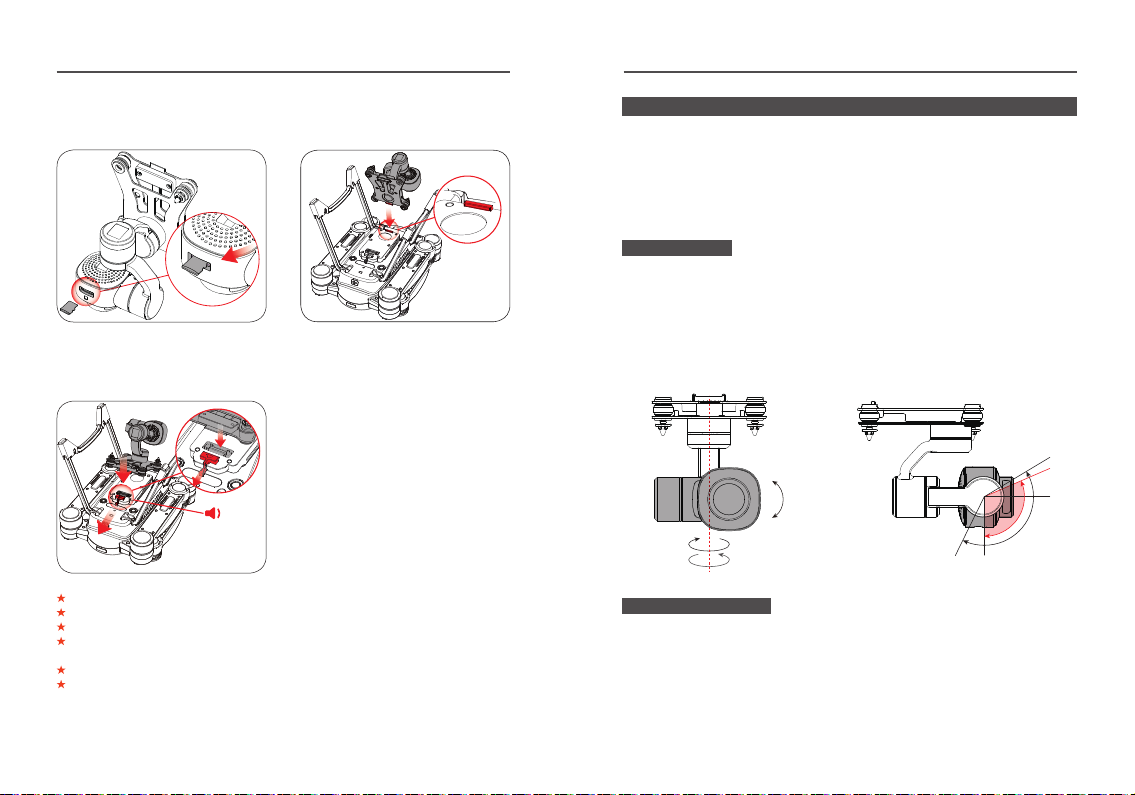

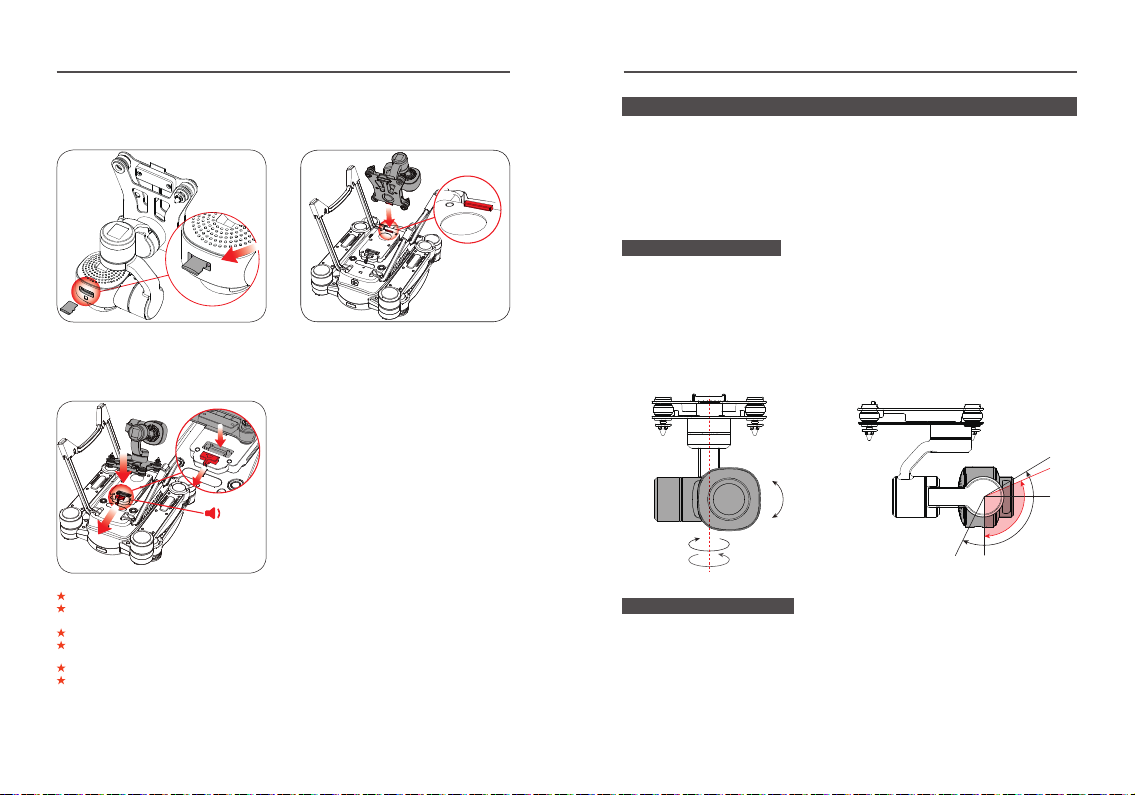

3) Setzen Sie die microSD-Karte wie in
der Abbildung gezeigt ein.
5) Ziehen Sie anschließend die
Verriegelung, die sich an der
Anschlussstelle für den Gimbal
befindet, zurück und drücken Sie den
Gimbal vollständig nach unten.
4) Setzen Sie nun die
Befestigungsplatte des Gimbals vorn
an der Unterseite des Fluggeräts ein.
Klick!
Schalten Sie das Fluggerät aus, bevor Sie den Gimbal daran befestigen.
Die Abdeckung ist für den Schutz der Kamera und des Gimbals während des Transports
vorgesehen.
Bei Verwendung des Fluggeräts ist die Schutzabdeckung stets zu entfernen.
Bei Nichtgebrauch des Gimbals sollten Sie die Abdeckung stets wieder anbringen, damit die
Kamera optimal geschützt ist.
Während der Gimbal die Selbstdiagnose durchführt darf das Fluggerät nicht bewegt werden.
Vergewissern Sie sich vor dem Einsetzen/Entfernen der SD-Karte stets, dass das Fluggerät
ausgeschaltet ist.
Kamera
Die 4K-Kamera macht sich den brandneuen Algorithmus zur Ausrichtung und
Steuerung des Gimbals zu nutze, wodurch sich eine hochpräzise
3-Achsen-Stabilisierung verwirklichen lässt. Die sich daraus ergebende
Stabilisierungsgenauigkeit beträgt gerade einmal ±0,02°. Dadurch lässt sich zu
jedem Zeitpunkt eine stabil bleibende Bild- und Videoaufnahme gewährleisten, die
selbst bei den anspruchsvollsten Flugmanövern unbeeinflusst bleibt.
Der Gierwinkel der gesamten Komponente beträgt -40° – +40°. Der Rollwinkel der
Kamera kann einen Wert zwischen -35° und +35° annehmen. Neigen lässt sich die
Kamera um einen Wert von -120° – +30°. Dadurch lässt sich zu jedem Zeitpunkt ein
stabiles Bild gewährleisten, dass selbst bei den anspruchsvollsten Flugmanövern
unbeeinflusst bleibt. Über die Fernsteuerung haben Sie die Möglichkeit, den
Neigungswinkel des Gimbals noch einmal um etwa -90° bis +20° anzupassen. Eine
Anpassung des Blickwinkels ist so in Sekundenschnelle möglich.
Bewegungsbereich
Unterstützte Funktionen
Mit der Fernsteuerung haben Sie die Möglichkeit, den Gimbal präzise zu steuern und
durch eine Betätigung der Bedientasten Fotos und Videos aufzunehmen. Über das
linke Einstellrad regeln Sie den Gierwinkel und über das rechte Einstellrad die
Neigung des Gimbals. Das Sichtfeld der Kamera können Sie so präzise anpassen.

5
4
APP
1
2
5
6
7
8
3
4
QYT003 4K Bedienungsanleitung QYT003 4K Bedienungsanleitung

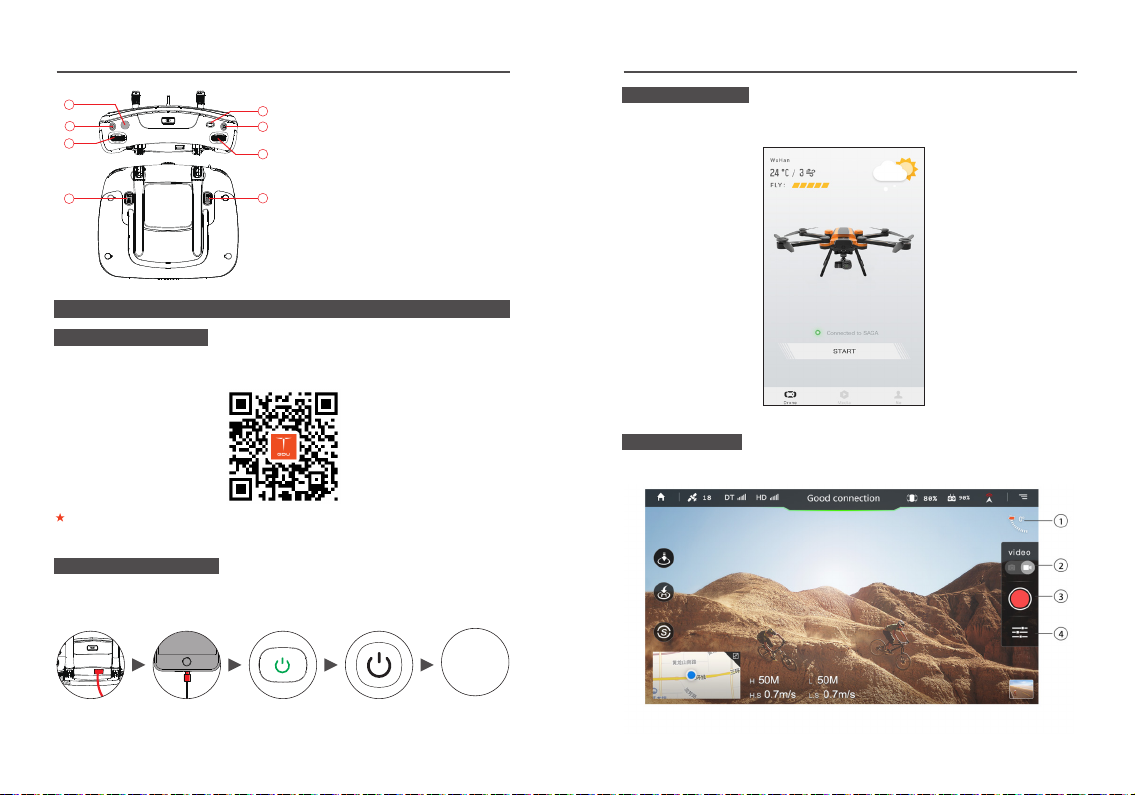

1. Rücksetztaste für Gimbal
2. Aufnahmetaste
3. Einstellrad für Neigung des
Gimbals
4. Anpassbare Taste C2
5. Flugmodus-Umschaltung
6. Auslöser
7. Einstellrad für Gierwinkel des
Gimbals
8. Anpassbare Taste C1
App-Steuerung
Herunterladen und Installieren der App
Scannen Sie zum Herunterladen und Installieren der App den unten
abgebildeten QR-Code. Das Produkt ist gemeinsam mit der App zu
verwenden.
Um die App nutzen zu können, benötigen Sie ein Betriebssystem von Apple
(Version iOS 8.0 oder aktueller) oder Android (Version 5.0 oder aktueller).
Herstellen einer Verbindung mit der App
Schließen Sie zunächst einmal Ihr Mobilgerät über ein USB-Kabel an die
Fernsteuerung an. Nehmen Sie dann sowohl die Fernsteuerung als auch
das Fluggerät in Betrieb und rufen Sie die App auf.
An Fernsteuerung
anschließen
An Mobilgerät
anschließen
Fernsteuerung
einschalten
Fluggerät
einschalten
App starten
Startbildschirm
Starten Sie die App und rufen Sie das Hauptmenü auf. Wurde die Verbindung
ordnungsgemäß hergestellt, wird Ihnen der Startbildschirm der 4K-KAMERA angezeigt.
Benutzeroberfläche der Kamera
Tippen Sie auf „START“, um die Benutzeroberfläche der Kamera aufzurufen.

7
6
①
②
③
/
④
QYT003 4K Bedienungsanleitung QYT003 4K Bedienungsanleitung
Tippen Sie auf das links abgebildete Symbol, um zwischen dem Modus zum Anfertigen
von Fotos und dem Modus zum Aufnehmen von Videos umzuschalten.
Schaltfläche zum Umschalten zwischen Foto-/Video-Modus
Tippen Sie auf das links abgebildete Symbol, um zwischen dem Modus zum Anfertigen
von Fotos und dem Modus zum Aufnehmen von Videos umzuschalten.
Schaltfläche zur Aufnahme eines Fotos/Videos
Wenn Sie darauf tippen, werden Ihnen die Funktionen des Foto- oder Video-Modus angezeigt.
Kamera-Einstellungen
Tippen Sie auf das links abgebildete Symbol, um die Bildparameter anzupassen und
Einstellungen an der PTZ-Steuerung vorzunehmen.
Schaltfläche zum Anzeigen des Schwenk-/Neigungswinkels
Anschließend können Sie per Schnellzugriff die Einstellungen der Kamera aufrufen und den Lichtwert
(EV), den ISO-Wert und den Weißabgleich (WB) anpassen oder den Gimbal zurückzusetzen.

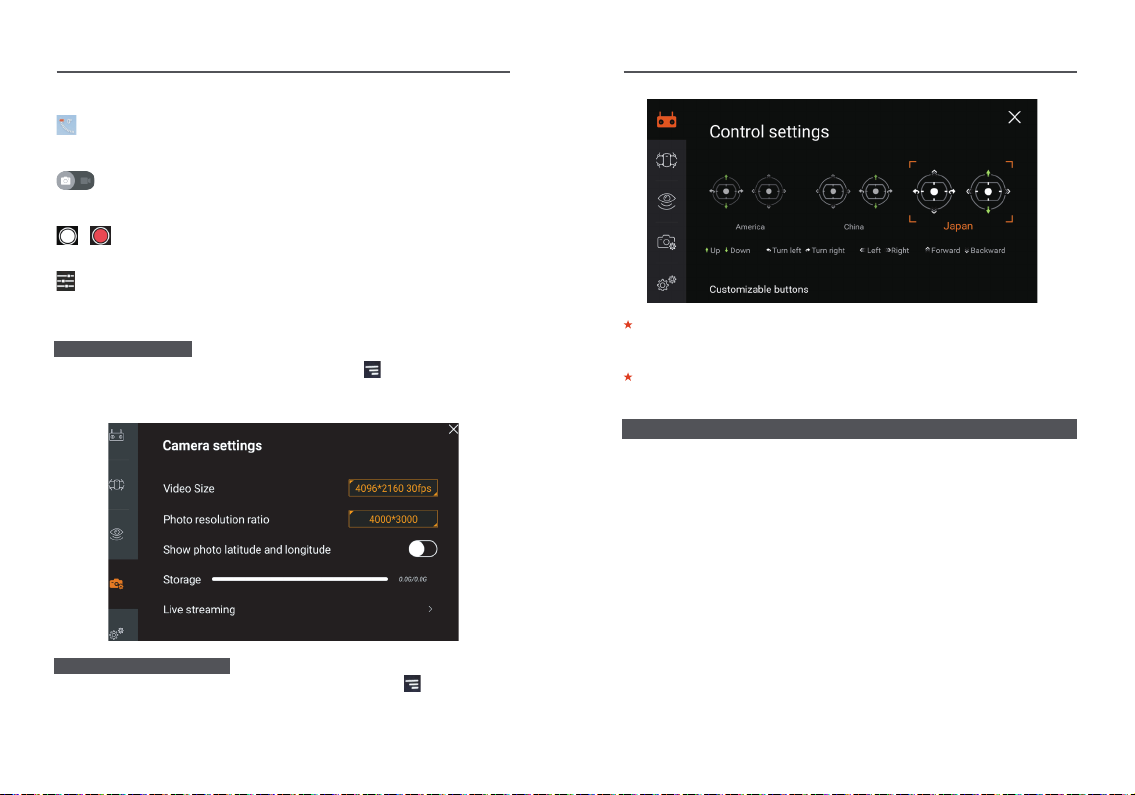

Kamera-Einstellungen
Tippen Sie zum Aufrufen der Kamera-Einstellungen auf das Symbol „ “, das sich in der oberen
rechten Ecke befindet. Anschließend können Sie die Auflösung und Bildwiederholrate für
Videoaufnahmen, die Auflösung für Fotos und die Optionen für das Live-Streaming anpassen.
Darüber hinaus können Sie den auf der microSD-Karte verbleibenden Speicherplatz einsehen.
Einstellungen der Steuerung
Tippen Sie zum Aufrufen der Kamera-Einstellungen erneut auf das Symbol „ “, das sich in
der oberen rechten Ecke befindet. Nun können Sie aus den Optionen „America“, „China“ und
„Japan“ das gewünschte Benutzerprofil für Ihre Fernsteuerung auswählen. Zudem haben Sie
hier die Möglichkeit, die beiden Tasten C1 und C2 ganz Ihren Wünschen und persönlichen
Vorlieben anzupassen.
Die für die Benutzeroberfläche der App verwendete Sprache orientiert sich stets an der Sprache,
die Sie in den Systemeinstellungen Ihres Mobilgeräts gewählt haben. Möchten Sie die Sprache der
Benutzeroberfläche ändern, ist dies nur durch eine Änderung der Sprache auf Ihrem Mobilgerät
möglich.
Sowohl die Oberfläche als auch die Funktionen der App werden regelmäßig überarbeitet. Die hierin
enthaltenen Informationen entsprechen der aktuellsten Version der App, die zum Zeitpunkt der
Herausgabe dieser Anleitung erhältlich ist bzw. war.
Wartung und Pflege
• Überprüfen Sie, ob die strukturellen Begrenzungen der einzelnen Achsen
ordnungsgemäß funktionieren. Setzen Sie sich im Falle von Unstimmigkeiten mit
dem Kundendienst in Verbindung.
• Sollte sich der Gimbal nicht präzise steuern lassen oder eine Störung hinsichtlich
der Bildübertragung vorliegen, vergewissern Sie sich zunächst, ob der Gimbal
ordnungsgemäß am Fluggerät montiert ist.
• Ist dies der Fall und das Problem besteht weiterhin, überprüfen Sie anschließend,
ob die Kontaktflächen zwischen Gimbal und Fluggerät Verformungen, Risse,
Blockierungen oder Verunreinigungen aufweisen.
• Stellen Sie sicher, dass die Kabel vollständig sind und keinerlei Beschädigungen
aufweisen. Wenden Sie sich im Falle eines Kabelbruchs oder
Verschleißerscheinungen an den Kundendienst.
• Überprüfen Sie den Zustand des Kameraobjektivs. Greifen Sie bei Verschmutzung
auf den speziell dafür vorgesehenen Reinigungssatz zurück. Verwenden Sie unter
keinen Umständen Lösungsmittel oder aggressive Reinigungsmittel.
• Sollten bei Verwendung des Gimbals starke Erschütterungen auf dem Bildschirm
auftreten, wenden Sie sich an den Kundendienst.
• Bei Nichtgebrauch des Gimbals sollten Sie stets die Abdeckung anbringen, damit
das Objektiv der Kamera optimal geschützt ist.

9
8
*
QYT003 4K Bedienungsanleitung QYT003 4K Bedienungsanleitung
Technische Daten
4K-Kamera – Technische Daten
Modellnummer QYT003
Gesamtgewicht <249 g
Aufbau Kombination aus Gimbal und Kamera (abnehmbar)
Externer Anschluss 40-poliger Anschluss (einschließlich HDMI
und serieller Schnittstelle)
Abmessungen 120 × 87 × 110 mm
Gimbal
3-Achsen-Stabilisierung Stabilisierung in Schwenk-, Roll- und
Neigungsrichtung
Bewegungsbereich
Gierachse -40° – 40°
Rollachse -35° – +35°
Neigungsachse -120° – +30°
Winkelverstellung per
Fernsteuerung
Gierachse -30° – 30°
Neigungsachse -90° – 20°
Drehgeschwindigkeit Max. 20°/s
Stabilisierungsleistung Stabilisierungs-
genauigkeit ≤0,02°
Anpassung an Flugrichtung
Effektive Bildpunkte
Der Gierwinkel ist sowohl von der Lage
des Fluggeräts als auch von der
Ausrichtung der Neigungs- und
Rollachse abhängig.
Kamera
12,4 Millionen
Objektiv F2,8
Brennweite 24 mm (entspricht einer Brennweite von 35 mm)
Sichtfeld FOV: 94°
Bildauflösung 12 M: 4000 × 3000 p
Videoauflösung
UHD: 4096 × 2160 p (24 Bilder/s)
3840 × 2160 p (24/30 Bilder/s)
2,7K: 2704 × 2028 p (25/30 Bilder/s)
FHD: 1920 × 1080 p (30/60 Bilder/s)
HD: 1280 × 720 p (30/60 Bilder/s)
Format gespeicherter
Foto-Dateien JPG
Format gespeicherter
Video-Dateien mp4
Betriebsarten Foto-Modus, Video-Modus
Foto-Modus Einzelbildaufnahme
ISO-Bereich Automatisch, 100 – 1600
Unterstützte Speicherkarten microSD, bis 32 GB
Betriebstemperatur -10 – +50 °C
Sämtliche der hierin enthaltenen Angaben können jederzeit und ohne
vorherige Ankündigung geändert werden.

QYT003
V2.0 2019.06
4K CAMERA GIMBAL
USER MANUAL
GDU after-sales center ([phone]).
If you have any questions about this document , please contact
Copyright ©2019 GDU-Tech Co., Ltd All Rights Reserved.
www.gdu-tech.com










1


Thank you for using the products. To guarantee a quality user
experience and your legal rights and safety, please carefully read
this statement before using the product. Please adhere to the user
guide while using the product. Improper use may cause harm to
yourself and others or damage the product or other objects. Once
you use the product, it means you have read and accepted the
contents of this statement. GDU-Tech Co.,ltd is not responsible for
any damage caused by improper use (including but not limited to:
changing the product structure, dismantling the product, causing a
short circuit, over heating, damage, etc.)


The 4K Camera has a 24mm focal distance (equal to 35mm focal
distance), 94o field of view, and high resolution images combined
with a compact body. With an agile 󽗉eld of view, it can give you the
maximum monitoring and inspection functions, elevating work
e󽗋ciency.

1) Please install the stands on
the aircraft.
2) Please remove the lens cover.
Click!

3
2
Before mounting the gimbal, please turn o󽗈 aircraft power.
The gimbal protection cover can protect the gimbal when you are carrying it.
Please remove the cover when using the aircraft.
When not using the gimbal, please attach the camera protection cover to
protect the camera.
Do not move the aircraft when the gimbal is running self diagnostics.
Please insert/remove the SD card when the aircraft power is o󽗈.
3) Please insert the SD card acc-
ording to the diagram.
5) Please pull back the gimbal
lock latch and press down on
the gimbal.

The 4K Camera uses the brand new position fusion control
algorithm,creating a highly precise 3 axis stabilizing platform. The
angle movement amount is ±0.02° . This provides stable pictures and
videos even when the craft is performing highly active maneuvers.
20°
30°
-90°-120°
0°

The yaw structure angle range for the gimbal is -40° ~+40° . The roll
structure angle range is -35 ° ~35 ° . The pitch structure angle range
is -120 ° ~+30 ° This guarantees a stable image when the aircraft
is performing a wide range of maneuvers. The remote control
can control the pitch and adjust the angle of the gimbal from
-90°～ +20° . Users can quickly switch viewpoints.
35°
-35°
-40°
40°
①
②
Click!

4) Please insert the gimbal fas-
tening plate on to the front of
the gimbal.

Using the remote as an example, you can take photos or videos by
using the photo and video controls. The left dial controls gimbal yaw
and the right dial controls the pitch of the gimbal. This allows the user
to control the camera’s 󽗉eld of view.

5
4

Press start shooting to enter the camera interface.





App requires systems with iOS 8.0 or above or Android 5.0 or above.
Please scan the QR code below to install the App. Use this product
with the App.
Connect the mobile device to the remote with an USB cable. Turn on
the remote and aircraft then run the App.
Run the app and enter the main menu. When the connection is
normal, the interface will show the 4K CAMERA start up screen.









1
2
5
6
7
8
3
4

1. Gimbal Reset Button
2. Record Buttion
3. Gimbal Pitch Dial
4. Customizable Button C2
5. Flight Mode Switch
6. Shutter Button
7. Gimbal Yaw Dial
8. Customizable Button C1

7
6
Press the settings icon in the top right corner. You can set the video
size, photo resolution ratio, storage, live streaming.

Press the settings icon in the top right corner. You can choose
between China, America, Japan in the settings interface. Users
can customize the  and  buttons according to their habits and
preferences.
① 
Click to switch between current picture taking/video recording
mode.
② 
Click to switch between current picture taking/video recording
mode.
③ 
/ Display current functions: picture taking/video recording.
④ 
Click to expand image parameter settings and PTZ control.
Press to set EV, ISO, WB, and gimbal reset in the camera settings
interface quickly.

• Check if the structural limiter of each axis is working. If there are any
abnormalities, please contact after-sales services.
• If the gimbal is broken or the image transfer function is not working
normally, please check the gimbal and aircraft connection to see if
there are any loose connections.
• Check if there are distortions, cracks, blockages, or dirt on the
contact surfaces between the gimbal and aircraft.
• Check if the wiring is complete. If there are breaks or wear and tear,
please contact after-sales services.
• Check the condition of the camera lens. If it is dirty, please use
the specialized cleaning kit. Do not use any solvents or corrosive
solutions.
• When using the gimbal, if there is severe shaking on the screen,
please contact after-sales services.
• When not using the gimbal, please attach the protection cover to
protect the camera.
The App interface language is consistent with the mobile device system
language. If you need to change the interface language, please change the
system’s language 󽗉rst.
The app interface and functions will be continuously updated. Speci󽗉c details
are dependent on the latest version.



9
8



Model number QYT003
Total weight < 249g
Installation method Single body camera gimbal, detachable
External port 40 pin port (including HDMI and series
port)
Dimensions 120mm×87mm×110mm

3 axis stabilization
system Direction, horizontal roll, pitch
Structural limit
Yaw axis -40° ~40°
Roll axis -35° ~35°
Pitch axis -120° ~30°
Remote angle Yaw axis -30° ~30°
Pitch axis -90° ~20°
Maximum turn speed Maximum speed is 20° /s
Stabilization
performance
Stabilization
accuracy ≤ 0.02°
Flight path movement
The yaw angle follows the angle of
the aircraft, pitch axis and roll axis
stabilization.

E󽗈ective pixels 12.4 million
Lens F2.8
Focal distance 24Mm equal to 35mm focus distance
Field of view FOV94°
Photo resolution 12M：4000×3000
Video resolution
UHD: (4096×2160) (24)
(3840×2160) (24,30)
2.7K: (2704×2028) (25,30）
FHD: (1920×1080) (30,60)
HD: (1280×720) (30,60)
Photo storage format JPG
Video storage format mp4
Work mode Photo mode, Video mode
Photo mode Single photo
ISO range Automatic, 100-1600
Memory card type MicroSD, up to 32GB
Operating temperature -10℃ ~50℃

