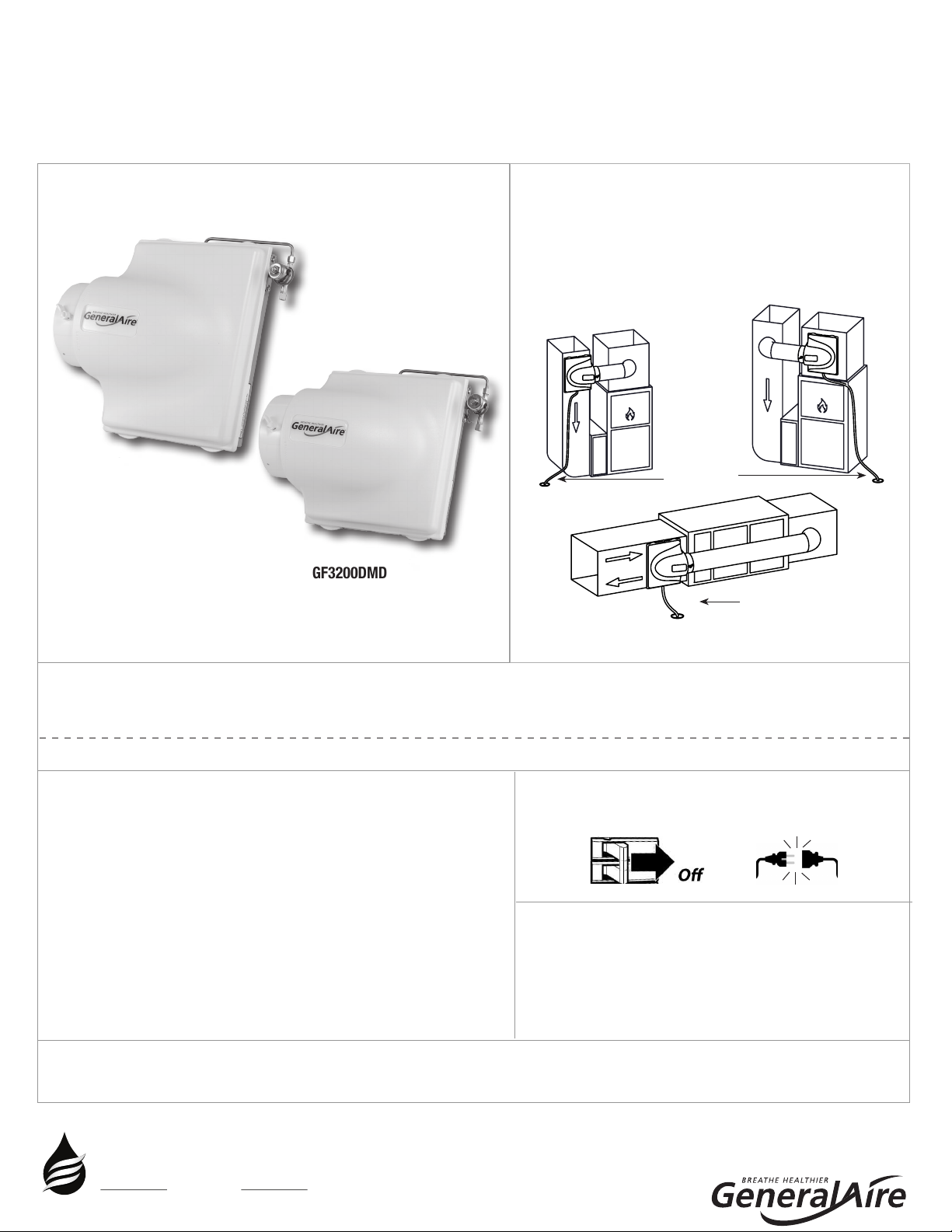

GeneralAire GF4200DMD User manual

Plenum Installation Location: Models
GF-3200DMM & GF-4200DMM humidiers may be installed on
either the return or supply plenum of a forced air handling system.
The Humidier bypass panel is reversible and can be mounted
on the right or left side of the humidier. Select a location for the
humidier that allows for service and maintenance.
Model GF3200DMM& GF4200DMM
Evaporative Humidifier Installation Manual
®
®
Please Read And Save These Instructions
Canadian General Filters, Ltd.
400 Midwest Rd.
Toronto, ON M1P3A9 Canada
Toll Free: [phone]
www.generalaireiaq.ca
IMPORTANT: To ensure your safety and the longevity
of your unit, we recommend:
•Contacting a licensed contractor to perform
maintenance or repairs.
•Changing your Vapor Pad®at the start of each
heating season.

!
Inside the Box:
 Humidifier (Model GF3200DMDor GF4200DMD)
 GFGA10 Vapor Pad®(For Model GF3200DMD) OR
 GFGA35 Vapor Pad®(For Model GF4200DMD),
 Solenoid valve assembly
Integral bypass damper
Humidistat
24V transformer
Quick Connect Tee valve w/Shut Off
Hardware
1/4" Diameter plastic supply tubing for hot or cold water applications
6" Diameter flexible by-pass duct assembly
Electrical wire
10' plastic drain hose
Not Included:
6" diameter rigid or flexible bypass duct
Wire Nuts
24V current sensing relay (GF-GA50) or air proving switch (GF-12502)
•WARNING: DISCONNECT ELECTRICAL POWER
BEFORE BEGINNING INSTALLATION.
WARNING: Do not install where ambient temperatures fall below 32°F / 0°C or where plenum temperatures exceed 200°F / 93°C.
For maximum evaporative capacity, install this humidifier on the warm air supply plenum.

!

!
WARNING!
This symbol and the word "WARNING" indicates:
IMPORTANT INSTRUCTIONS!
CAUTION!
This symbol and the word "CAUTION" indicates:
IMPORTANT INSTRUCTIONS!

!

!
Canadian General Filters
Limited
Failure to heed CAUTION! or WARNING! can result in serious injury or death.

!
!
Form No. 4200-18 RevC Canada
GF4200DMD
GF3200DMD
Vertical
Installation
Options
Return
Return
Supply Supply
Horizontal Installation
Drain Line
Drain Line

2
Model GF-3200DMD& GF-4200DMDHumidifier Installation Manual
INSTALLATION
CUT HUMIDIFIER AND BYPASS HOLES IN DUCT
Using the supplied template, cut the rectangular opening
in the Return or Supply (shown) duct. Cut the 6” round hole
in the opposite duct. Locate it 10” to 15” from side of the
humidifier, near the cabinet horizontal centerline.
OPTIONAL. MOVE SOLENOID BRACKET FOR
LEFT SIDE BYPASS:
I. Remove distribution tube.
II. Remove solenoid from left side of chassis. (Fig. A)
III. Loosen nut on top of solenoid - do not remove. (Fig. B)
IV. Rotate bracket 180°, as shown. (Fig C)
V. Re-tighten nut.
VI. Mount solenoid on right side of chassis. (Fig. D)
VII. Reinstall distribution tube.
1
4MOUNT THE BYPASS
Connect one end of the bypass pipe to the humidifier.
Connect the other end to the 6" opening in the duct.
If using flexible ducting, minimize excess length and sag. BYPASS PIPE ASSEMBLY
3MOUNT THE CHASSIS
Make sure the bypass panel is aligned with the 6"
opening in the duct. Make sure the drain spout is pointing
downward, as shown. Level the chassis and install the six
mounting screws.
Drain Spout
Ensure Chassis is Level
2
Nut
Mounting
Bracket
Humidifier
Chassis
Mounting
Bracket
Nut
Humidifier
Chassis
Fig. A
Fig. C
Fig. B
Fig. D
6"
Round
Return
Supply
OR
3200 = 9.13"
4200 =12.0"
9.13"
10 to 15"

3
®
®
INSTALLATION
5
1/2" Drain Hose
Flat Spring Clip
1/2" Spout
CONNECT THE DRAIN HOSE
Connect the 1/2" ID drain hose to the spout on the humidifier cabinet
using the provided flat spring clip. Run the drain hose to a suitable
drain such as floor drain, laundry sink or to a condensate pump (sold
separately). Be sure the hose has continuous slope and is not kinked at
any point.
6
7
INSTALL THE PUSH-TO-CONNECT VALVE
I. Select desired valve location.
II. Remove 0.6" (15mm) of pipe to account for valve width (Fig. E).
Make sure both pipe ends are square, deburred and clean.
III. Mark both pipes at the insertion depth, 0.95" (24mm) (Fig. F).
Fig. E
Fig. F
.95" .95"
IV. Firmly insert both pipes into fitting until at full depth.
Verify each pipe is fully inserted. The depth mark will
be within 0.005" (0.13mm) of the release collar (Fig. G).
Fig. G
.95
.60"
CONFIGURE WATER SUPPLY TUBING
I. Utilizing copper tubing requires a brass compression
nut and brass sleeve.
II. Utilizing plastic tubing requires a plastic sleeve on the
outside with a brass compression nut.
Compression Sleeve
P-190 Compression Nut
P-101
1/4" Water Supply Tube
Solenoid Assy
4400-05
Plastic Sleeve
P-190
Brass Sleeve
P-102 Compression Nut P-101
HOT WATER - COPPER TUBING 1/4"
COLD WATER - PLASTIC TUBING 1/4"

4
Model GF-3200DMM & GF-4200DMM Humidier Installation Manual
Canadian General Filters, Ltd. 400 Midwest Rd. Toronto, ON M1P3A9 Canada
Toll Free: [phone] www.generalaireiaq.ca
Canadian General Filters
Limited
Replace your Vapor Pad®at the beginning of each heating season.
• Model GF-3200DMM = GF-GA10 (GFI #7905)
• Model GF-4200DMM = GF-GA35 (GFI #7902)
Your new humidifier carries a 5-year limited warranty for the solenoid only.
For our complete warranty policy visit www.generalaireiaq.ca.
GF-4200DMM Humidifier Assembly
GF-3200DMM Humidifier Assembly
4200-21
SS DISTRIBUTION TUBE
ASSEMBLY
3200-01
CHASSIS
3200-13
COVER
4200-15
DISTRIBUTION
TROUGH
3200-14
DRAIN PAN
3200-12
VAPOR PAD
(GA10)
4200-10
SPOUT
4200-02
SIDE PANEL
900-28
DAMPER
900-11
DAMPER
KNOB
900-29
COMPRESSION
SPRING
4200-05
SOLENOID VALVE
4200-21
SS DISTRIBUTION TUBE
ASSEMBLY
4200-01
CHASSIS
4200-05
SOLENOID VALVE
4200-15
DISTRIBUTION
TROUGH
4200-14
DRAIN PAN
4200-12
VAPOR PAD
(GA35)
4200-13
COVER
4200-10
SPOUT
900-11
DAMPER
KNOB
900-28
DAMPER
4200-02
SIDE PANEL
900-29
COMPRESSION
SPRING
Modèle GF-3200DMM et GF-4200DMM
INSTALLATION
9
INSTALL THE (DUCT OR WALL MOUNT) MANUAL HUMIDISTAT
I. Mount the included humidistat on the duct (Fig. H) or on the wall.
II. Wire the humidifier and humidistat as shown. (Fig. I)
(Complete instructions can be found in the humidistat package.)
8
TEST THE OPERATION OF THE UNIT
•Turn the damper knob to the WINTER position. (Fig. J)
•Turn on the water supply.
•Turn the humidistat ON (towards the left).
•The solenoid valve should be closed when not energized.
•Once the solenoid is energized the valve should open.
•Check flow of water through distributor trough and evaporator pad
(3.5 GPH of water at a line pressure of 60 psi.)

!WARNING: ALL WIRING SHOULD COMPLY WITH LOCAL ELECTRICAL CODES.
* W Terminal:
•Some control boards may have a dedicated 24v HUM terminal (confirm
with manufacturer literature before installing).
•If 120V HUM terminal is used, please use 24VAC transformer provided.
6"
Humidistat
Drain Hose
Fig. H
Damper Knob
Pointing at
"WINTER"
Fig. J
Wire
Splices
Blue
Wires
GeneralAire® Humidifier
Furnace
R
C
G
*W
GeneralAire®
MHXC3 Humidistat
NO C NC
GeneralAire®
MHX3C Humidistat
GeneralAire®Humidifier
Fig. I
ON
OFF
75
10
MHX3C

5
®
®
Emplacement d'installation de l'appareil : Les
humidificateurs des modèles GF-3200DMM et GF-4200DMM peuvent
être installés sur le plénum de reprise ou d'alimentation d'un système
de traitement d'air forcé. Le panneau de dérivation de l'humidificateur
est réversible et peut être monté sur le côté droit ou gauche de
l'humidificateur. Choisissez un emplacement pour l'humidificateur qui
permet les réparations et l'entretien.
Modèle GF3200DMM et GF4200DMM
Manuel d'installation de l'humidificateur par évaporation
Veuillez lire et conserver ces instructions
Canadian General Filters, Ltd.
400 Midwest Rd.
Toronto, ON M1P3A9 Canada
Toll Free: [phone]
www.generalaireiaq.ca
IMPORTANT: Pour assurer votre sécurité et la longévité de
votre appareil, nous vous recommandons:
•De contacter un entrepreneur agréé pour
effectuer l'entretien ou les réparations.
•De changer votre Vapor Pad®au début de chaque
saison de chauffage.

!
Inclus dans la boîte:
Humidificateur (GF3200DMDou GF4200DMD)
Vapor Pad®GF-GA10 (pour modèle GF-3200DMM) OU
Vapor Pad®GF-GA35 (pour modèle GF-4200DMM),
Assemblage d'électrovanne
Clapet de dérivation intégré
Humidostat
Transformateur 24 V
Robinet-vanne à étrier
Quincaillerie
Tubulure d'alimentation en plastique de 1/4 po de diamètre pour les applications d'eau
froide ou tubulure d'alimentation en cuivre de 1/4 po pour les applications d'eau chaude
Conduit de dérivation rigide ou flexible de 6 po de diamètre
Fil électrique et écrous de fil
Vis à tôle auto-perçantes longues n° 8 x 1/2 po ou ruban à conduits en aluminium
•AVERTISSEMENT: DÉBRANCHER L'ALIMENTATION
ÉLECTRIQUE AVANT DE COMMENCERL'INSTALLATION.
AVERTISSEMENT: Ne pas installer à des températures ambiantes inférieures à 0°C/32°F ou à des températures de plénum supérieures à 93 °C/200°F.
Pour une capacité d'évaporation maximale, installez cet humidificateur sur le plénum d'alimentation en air chaud.

!

!
AVERTISSEMENT!
Ce symbole et le mot « AVERTISSEMENT » indiquent:
INSTRUCTIONS IMPORTANTES!
MISE EN GARDE!
Ce symbole et le mot « MISE EN GARDE » indiquent:
INSTRUCTIONS IMPORTANTES!

!

!
Canadian General Filters
Limited
Options
d'installation
verticale
Retour
Retour
Alimentation
Alimentation
Installation horizontale
Ligne de
vidange
Ligne de
vidange
Ne pas tenir compte de MISE EN GARDE! ou AVERTISSEMENT! peut entraîner des blessures graves ou la mort.

!
!
GF4200DMD
GF3200DMD
Form No. 4200-18 RevC Canada

Modèle GF-3200DMM & GF-4200DMM d'Humidicateur Manuelle d'installation
6
INSTALLATION
Installez le châssis de l'humidificateur en vous assurant que le
panneau de dérivation est aligné avec le conduit de dérivation et
que le bec de vidange pointe vers le bas, comme illustré. Mettez
le châssis à niveau et installez les six vis de montage.
4
3
Connectez une extrémité du tuyau de dérivation à l’humidificateur.
Connectez l’autre extrémité à l’ouverture de 6 " dans le conduit.
Si vous utilisez des conduits flexibles, minimisez la longueur
excessive et l’affaissement.
INSTALLATION D'ALIMENTATION OU RETOUR: Découpez un
trou rectangulaire en utilisant le gabarit fourni par le fabricant
et un deuxième trou rond de 6 po; de 10 à 15 po du côté de
l'humidificateur, près de la ligne médiane horizontale de l'armoire.
1
Préparation du support de montage de l’électrovanne pour une
installation de gauche à droite sur des humidificateurs 3200 / 4200
I. Retirer le tube de distribution.
II. Retirez le solénoïde du côté gauche du châssis. (Fig. A)
III. Desserrer l’écrou sur le dessus du solénoïde - NE PAS RETIRER.
(Fig. B)
IV. Faites pivoter le support de montage de 180° comme indiqué
(Fig. C)
V. Resserrer à nouveau l’écrou
VI. Montez le solénoïde sur le côté droit du châssis. (Fig. D)
VII. Réinstallez le tube de distribution.
2écrou
Retour
Alimentation
6"
Rond
ou
3200 = 9.13"
4200 =12.0"
9.13"
10 to 15"
Fig. A Fig. B
Support de
montage
Châssis
d’humidificateur
Support de
montage
écrou
Fig. C Fig. D
Châssis
d’humidificateur
Assurez-vous que le châssis est de niveau
drainer le bec
ENSEMBLE DE CONDUITES DE
CONTOURNEMENT

7
INSTALLATION
Remarque: l'ensemble tube et orifice en acier inoxydable standard (numéro de pièce 4200-21;
GFI n° 4221) fournira environ 3,5 gal/h d'eau à une pression d'eau de 60 lb/po2.
CONFIGURER LES TUBES D’ALIMENTATION EN EAU
I. L’utilisation de tubes en cuivre nécessite une compression en laiton
noix et manche en laiton.
II. L’utilisation de tubes en plastique nécessite un manchon en plastique sur le
à l’extérieur avec un écrou de compression en laiton.
7CONNECTEZ LE TUYAU DE VIDANGE
Branchez le tuyau de vidange de 1/2 po DI sur le bec de l'armoire de l'humidificateur
à l'aide de la pince à ressort plate fournie. Faites passer le tuyau de vidange vers un
drain approprié tel qu'un drain de sol, un évier pour salle de lavage ou une pompe à
condensats (vendu séparément). Assurez-vous que le tuyau a une pente continue et
n'est pas plié à aucun moment.
6
5INSTALLER LA VANNE PUSH-TO-CONNECT
I. Sélectionnez l’emplacement de la vanne souhaitée.
II. Retirez 0,6 po (15 mm) de tuyau pour tenir compte de la largeur
de la vanne (Fig. E). Assurez-vous que les deux extrémités
du tuyau sont carrées, ébavurées et propres.
III. Marquez les deux tuyaux à la profondeur d’insertion,
0,95» (24mm) (Fig. F).
IV. Insérez fermement les deux tuyaux dans le raccord jusqu’à
ce qu’ils soient à pleine profondeur. Vérifiez que chaque tuyau
se trouve complètement à moins de 0,005» (0,13 mm) du collier
de dégagement (Fig. G).
Manchon en
plastique P-190
manchon en
laitonP-102 Écrou de compression P-101
EAU CHAUDE - TUBES EN CUIVRE 1/4"
EAU FROIDE - TUBES EN PLASTIQUE 1/4"
1/2" Ligne de vidange
Attache à ressort plat
1/2" Bec
Manchon de compression P-190
Écrou de Compression
P-101
1/4" Tube D'alimentation
En Eau
Solénoïde Assemblée
4400-05
Fig. E
Fig. F
.95" .95"
Fig. G
.95
.60"

Modèle GF-3200DMM & GF-4200DMM d'Humidicateur Manuelle d'installation
8
Assemblées
4200-21
SS DISTRIBUTION TUBE
ASSEMBLY
3200-01
CHASSIS
3200-13
COVER
4200-15
DISTRIBUTION
TROUGH
3200-14
DRAIN PAN
3200-12
VAPOR PAD
(GA10)
4200-10
SPOUT
4200-02
SIDE PANEL
900-28
DAMPER
900-11
DAMPER
KNOB
900-29
COMPRESSION
SPRING
4200-05
SOLENOID VALVE
4200-21
SS DISTRIBUTION TUBE
ASSEMBLY
4200-01
CHASSIS
4200-05
SOLENOID VALVE
4200-15
DISTRIBUTION
TROUGH
4200-14
DRAIN PAN
4200-12
VAPOR PAD
(GA35)
4200-13
COVER
4200-10
SPOUT
900-11
DAMPER
KNOB
900-28
DAMPER
4200-02
SIDE PANEL
900-29
COMPRESSION
SPRING
Ensemble d'humidificateur 4200
Ensemble d'humidificateur 3200
Remplacez votre Vapor Pad®au début de chaque saison de chauffage.
•Modèle GF-3200DMM = GF-GA10 (GFI n° 7905)
•Modèle GF-4200DMM = GF-GA35 (GFI n° 7902)
Votre nouvel humidificateur bénéficie d'une garantie limitée de 5 ans.
Pour notre politique de garantie complète, visitez www.cgfproducts.com.
Canadian General Filters, Ltd. 400 Midwest Rd. Toronto, ON M1P3A9 Canada
Toll Free: [phone] www.generalaireiaq.ca
Électrovanne
Électrovanne
Couvercle Couvercle
Bac de vidange Bac de vidange
Bec Bec
Ensemble de tube de
distribution SS Ensemble de tube de
distribution SS
Bac de
distribution
Bac de
distribution
Châssis Châssis
Panneau latéral Panneau latéral
Amortisseur Amortisseur
Ressort de
compression
Ressort de
compression
Poignée d'amortisseur
Poignée
d'amortisseur
Vapor Pad®Vapor Pad®
INSTALLATION
8

!AVERTISSEMENT: TOUT CÂBLAGE DOIT ÊTRE CONFORME AUX CODES ÉLECTRIQUES LOCAUX.
INSTALLATION DE L'HUMIDOSTAT MHX3C (CONDUIT OU MONTAGE MURAL)
9Tester le fonctionnement de l'appareil
•Tournez la poignée du clapet à la position HIVER (WINTER).
•Ouvrez l'alimentation en eau.
•Allumez l'humidostat (vers la gauche).
•L'électrovanne doit être fermée lorsqu'elle n'est pas sous tension.
•Une fois le solénoïde sous tension, la vanne devrait s'ouvrir.
•Vérifiez le débit d'eau à travers le bac du distributeur et le tampon d'évaporateur.
* Terminal W :
• Certaines cartes de contrôle peuvent avoir un terminal HUM 24v dédié confirmer avec la documentation du fabricant avant l'installation)
• Si une borne HUM 120v est utilisée, veuillez utiliser un transformateur 24 V CC fourni
Poignée du clapet
pointant sur «
HIVER » (WINTER)
7D
6"
De l'humidostat
Ligne de vidange
Fig. H
Wire
Splices
Blue
Wires
GeneralAire® Humidifier
Furnace
R
C
G
*W
GeneralAire®
MHXC3 Humidistat
NO C NC
GeneralAire®
MHX3C Humidistat
GeneralAire®Humidifier
Fig. I
ON
OFF
75
10
MHX3C
GeneralAire®Humidificateur
Épissures
De Fil
Fils bleus
d'électrovanne
24 V
*
GeneralAire®de l'humidostat
I. Monter l’humidistat inclus sur le conduit (Fig. H) ou sur le mur.
II. Câbler l’humidificateur et l’humidistat comme indiqué. (Fig. I)
(Des instructions complètes peuvent être trouvées dans le paquet humidistat.)
