Gern Pro DAN0810 User manual

KÄYTTÖOHJE ● BRUKSANVISNING ● INSTRUCTION MANUAL
METALLISAHA
KAPMASKIN
CUT-OFF MACHINE
DAN0810
Lue ohjeet ja turvatoimenpiteet ennen tämän tuotteen käyttöä. Säilytä tätä käyttöohjetta mahdollista tulevaa tarvetta varten
Läs handhavande- och säkerhetsanvisningarna före användning av denna produkt. Var god spara denna bruksanvisning för framtida konsultation.
Read the instructions and precautions before use of this product. Please keep this Instruction manual for future reference.
Käännös alkuperäisohjeista
Översättning av originalanvisningarna

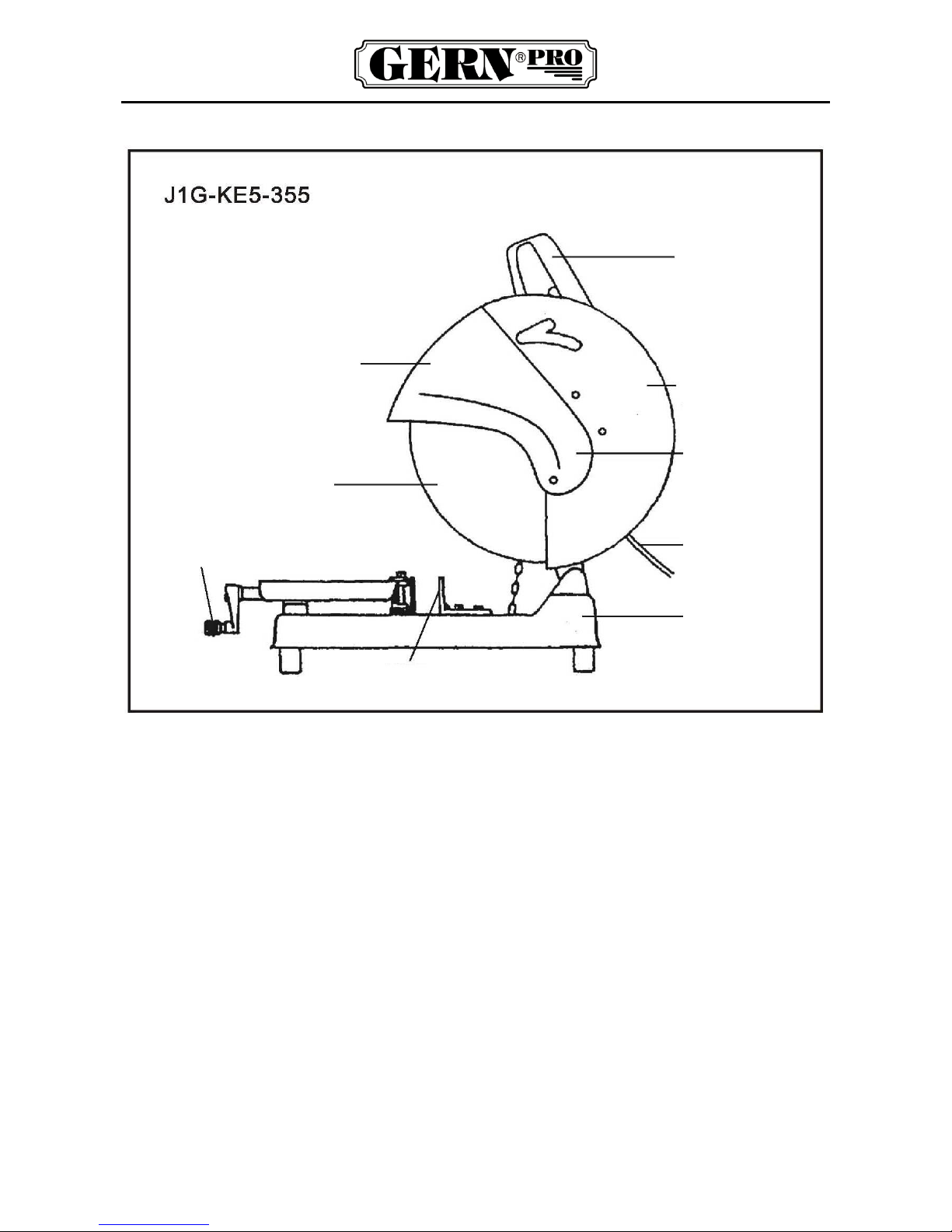

DAN0810
2
LIIKKUVA SUOJA
RÖRLIG KÅPA
MOVING COVER
KAHVA
HANDTAG
HANDLE
LAIKKA
HJUL
WHEEL
PURISTIMEN KAHVA
SKRUVSTYCKETS HANDTAG
VISE HANDLE
PURISTIN / SKRUVSTYCKE / VISE
SUOJAKANSI
SKYDDSKÅPA
PROTECTION COVER
SIVUKANSI
SIDOKÅPA
SIDE COVER
VIRTAJOHTO
STICKKONTAKT
NÄTSLADD
PLUG CORD
ALUSTA
BAS
BASE

DAN0810
3
RAKENNE JA KÄYTTÖ
GERN PRO-sarjan leikkaustyökalut ovat liikutettavia sähkötyökaluja materiaalin leikkaamiseen. Ne ovat
kaksoiseristettyjä. Niiden nopeus on alennettu kahden kierähammaspyörän avulla. Niiden varusteina ovat
vahvistetut hartsihiomalaikat. Turvallinen käyttönopeus on 80 m/s. Niillä voidaan leikata kaiken tyyppisiä
materiaaleja. Esimerkiksi teräsputkia, epätavallisen muotoisia teräsputkia, valurautaputkia, pyöröterästä,
kulmaterästä, teräspalkkeja, laattaterästä jne.
Nämä leikkauskoneet ovat yleisessä käytössä konerakennuksessa, ajoneuvovalmistuksessa, kemian tekniikassa,
metallurgian alalla ja sähköteollisuudessa jne. Niiden ominaisuuksiin kuuluvat helppokäyttöisyys, kätevä rakenne
ja erinomainen tehokkuus.
Lue käyttöohje ennen käyttöä koneen toimintojen ja rajoitusten sekä turvallisuusohjeiden oppimiseksi.
TURVALLISUUSSÄÄNNÖT
1. HUOMIOI TYÖALUEEN YMPÄRISTÖ
Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja märissä tai kosteissa olosuhteissa.
2. ÄLÄ PUDOTA TAI ALTISTA ISKUILLE
Tarkasta kaikki osat, joiden luulet pudonneen tai altistuneen iskuille.
3. KÄSITTELE VIRTAJOHTOA VAROVASTI Älä kanna työkalua virtajohdosta äläkä kytke laitetta irti pistorasiasta
virtajohdosta kiskaisemalla. Älä altista virtajohtoa kuumuudelle, öljylle, teräville reunoille.
4. PIDÄ LAPSET POISSA LÄHETTYVILTÄ
Pidä sivulliset turvallisen välimatkan päässä työalueelta.
5. ÄLÄ KÄYTÄ kannettavaa sähkötyökalua kaasua sisältävässä tai räjähtävässä ympäristössä. Näiden työkalujen
moottori muodostaa kipinöitä, jotka voivat sytyttää höyryt.
6. Älä käytä leikkauslaitetta ilman suojakantta.
KÄYTTÖ
1. Varmista ennen käyttöä, että jakeluverkon jännite ja taajuus ovat samat kuin laitteen arvokilvessä on
osoitettu.
(Taulukko 1) Yksikkö: mm
MALLI
ULKOHALKAISIJA
SISÄHALKAISIJA
PAKSUUS
NOPEUS
DAN0810
(J1G-KE5-355)
355
25.4
3.5
80m / s.
2. Käytä taulukossa 2 kuvattua leikkauslaikkaa.
3. Laikka ei ole haljennut tai vaurioitunut - turvallisuussyistä.
4. Laikkaa on säilytetty yli vuoden ajan, kehän laadun tarkastuksen jälkeen, sitä voidaan käyttää.

DAN0810
4
5. Kun laikka on asennettu laitteeseen, anna sen pyöriä minuutin ajan. Tarkasta laikan liike, voimakas heilunta
aiheuttaa laikan vaurioitumisen, joten kiinnike on asennettava uudelleen.
6. Varmista ennen leikkaamista, että materiaali on kiinnitetty puristimeen kunnolla sen muodon, halkaisija,
rakenteen mukaan ja säädä nopeus sopivaksi.
LAIKAN VAIHTO
Vaihda laikka, kun sen ulkohalkaisija on pienentynyt noin 1/3.
Kun laikka vaihdetaan, varmista että työkalu on irrotettu virransyötöstä ja kytkin on asennossa “OFF”.
Laikan vaihto:
oPaina PYSÄYTYSTAPPIA suojakannen takana, jolloin laikkaa ei voida pyörittää käsin. Avaa sitten
sivukansi.
oIrrottamalla kuusiokantaruuvin voit irrottaa laipat, ulkolaipan, leikkauslaikan, välikkeen ja
sisälaipan järjestyksessä.
LAIKAN ASENNUS
Puhdista kara, sisälaippa ja ulkolaippa ja asenna osat päinvastaisessa järjestyksessä. (Kuva 1)
Kuva 1
1
HIOMASUOJA
5
LEIKKAUSLAIKKA
2
KARA
6
TAKAKANNATIN
3
KIINNITYSMUTTERI
7
LAIPPA
4
VÄLIKE
8
KUUSIOKANTARUUVI
PURISTIMEN SÄÄTÖ
Voit säätää puristimen kulman - 30° - 45° välillä. (Kuva 2)
Kuva 2
PURISTIMEN KULMAN SÄÄTÖ
Puristin säädetään, kun kuusiokantaruuvi on löysätty, aseta se haluttuun kulmaan perusviivan mukaan ja kiristä
ruuvi.
KIINTOAVAIN
PYSÄYTYSTAPPI
Kiinnitetty
45°
asentoon
Kiinnitetty
30°
asentoon
Kiinnitetty
15° asentoon
PERUSVIIVA
PURISTIN
KULMANSÄÄTÖ
KIINNITYS-
RUUVI

DAN0810
5
PURISTIMEN PIKALUKITUS
Lukitus: Työnnä syöttöruuvia eteenpäin ja kierrä puristimen kahvaa myötäpäivään materiaalin
kiinnittämiseksi.
Vapautus: Kierrä puristimen kahva löysälle, nosta puristimen lukituskahvaa ja kierrä syöttöruuvia
taaksepäin. (Kuva 3)
Kuva 3
Jos materiaali on paksu, nosta puristin ylös yksi askel ja saat 3,5 cm jatkeen.
Kuva 4
Kuva 5
Kuvassa 5 olevalla terästuella voit käyttää laikkaa taloudellisemmin. Terästuen koon on kuitenkin oltava
pienempi kuin materiaalin koon.
PUHDISTUS JA HOITO
1. Pidä kaikki moottorin tuuletusaukot puhtaana puhaltamalla moottoria säännöllisesti paineilmalla.
2. Vaihda hammaspyörän rasva joka toisen hiiliharjan vaihdon yhteydessä. Alle 5-6mm pituiset harjat on
vaihdettava. (Kuva 6)
Kuva 6
PURISTIMEN
KAHVA
MATERIAALIN
KOKO
MATERIAALI
TERÄSTUKI

DAN0810
6

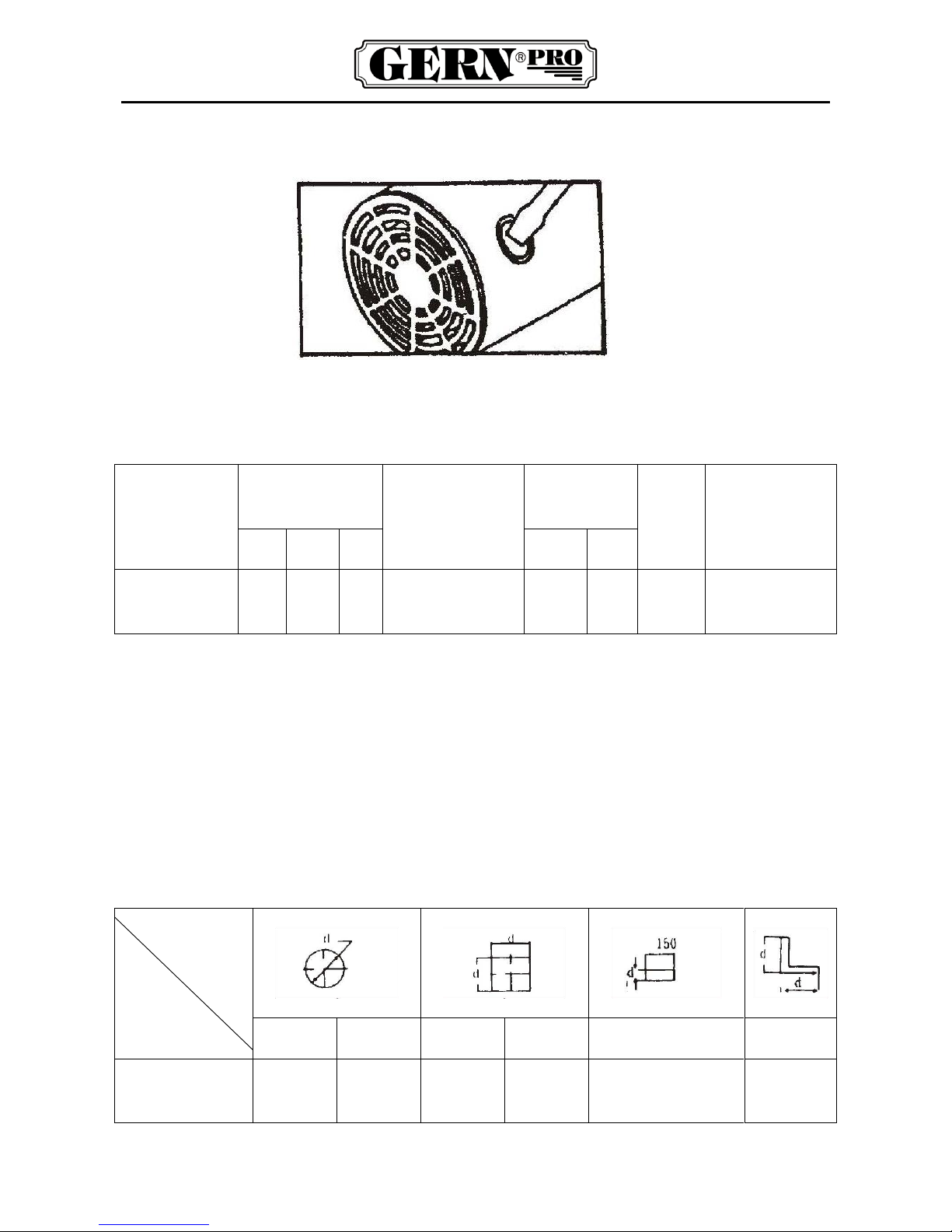

3. Hiiliharjojen tarkastamiseksi tai vaihtamiseksi, irrota harjapidikkeen kansi irrottamalla ruuvin, asenna uudet
harjat, anna työkalun käydä kuormittamattomana uusilla harjoilla 10 minuutin ajan. (Kuva 7)
Kuva 7
ERITTELY
(Taulukko 2)
MALLI
Laikan koko
(mm)
Kuormittamaton
nopeus
(rpm)
Jännitelähde
Syöttö
(W)
Kokonaispituus
(mm)
Do
Di
T
(V)
Hz
DAN0810
(J1G-KE5-355)
355
25.4
3.5
3800
230
50
2200
265 x 525
Do: Ulkohalkaisija
Di: Sisähalkaisija
T: Paksuus
Kotelointiluokka: IP20
Suojausluokka: II
Melu: LpA: 96 dB(A)
LwA: 109 dB(A)
Tärinä: ah: 4,57 m/s2
(Taulukko 3)
Kapasiteetti
Malli
90°
45°
90°
45°
90°
90°
DAN0810
(J1G-KE5-355)
120 mm
120 mm
120 mm
106 mm
102 mm 197 mm
139 mm

DAN0810
7
YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä
annettuja ohjeita.
Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun
erilliskeräykseen. Lisätietoja www.serty.fi
TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta,
jos ne todetaan tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on
palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai
asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.
Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.
Oikeudet muutoksiin pidätetään.
Maahantuoja / Valmistaja: Veljekset Keskinen Oy
Onnentie 7, 63610 Tuuri, FINLAND
Tel. [phone]

DAN0810
8
UPPBYGGNAD OCH ANVÄNDNING
GERN PRO-Serie kapmaskiner är portabla elektriska verktyg för kapning av materialtypen. De är dubbelisolerad
verktyg. Dess hastighet reduceras med ett par spiralkoniska kugghjul. Detta instrument tillhandanhåller
hartslimmande sliphjul. Den säkra periferihastigheten är 80 m/sekund. De kan kapa alla sorter av typmaterial. Till
exempel cylinderstålrör, onormala stålrör, gjutjärnsrör, rundstål, vinkelstål, grovstål, plattstål och så vidare.
Dessa kapmaskiner används allmänt inom maskintillverkning, fordonstillverkning, kemisk tillverkning,
metallurgisk och elektrisk kraftindustri etc. Deras karakteristika är för enkel användning, rimlig konstruktion,
högsta effektivitet.
Innan kapmaskinen tas i bruk, var god läs bruksanvisningen noga för att lära dess användning och begränsning
såväl som de potentiella speciella riskerna för detta verktygs säkerhet.
SÄKERHETSANVISNINGAR
1. UNDVIK RISKFYLLDA MILJÖ
Skydda elverktyg från regn. Använd inte elverktyg på fuktiga eller våta platser.
2. TAPPA ELLER SLÅ INTE
Du ska inspektera samtliga delar när du tror att verktyget har tappats eller utsatts för slag.
3. MISSHANDLA INTE NÄTSLADDEN Bär aldrig verktyget i sladden eller dra i den för att dra stickkontakten ur
vägguttaget. Håll sladden på avstånd från värme, olja och skarpa kanter.
4. HÅLL BARN PÅ AVSTÅND
Samtliga åskådare ska hållas på säkert avstånd från arbetsområdet.
5. ANVÄND INTE portabla elverktyg i gasrika eller explosiva atmosfärer. Motorn i dessa verktyg gnistrar normalt,
och gnistorna kan antända ångor.
6. Använd inte kapmaskinen utan skyddskåpan.
HANDHAVANDE
1. Före användning av verktygen måste du kontrollera att kraftkällans spänning och frekvens vilka måste
motsvara spänningen som visas på typskylten.
(Tabell 1) Sort: mm
MODELL
UTVÄNDIG DIAMETER
INVÄNDIG DIAMETER
TJOCKLEK
HASTIGHET
DAN0810
(J1G-KE5-355)
355
25,4
3,5
80 m/sek.
2. Du måste använda såghjulet som visas i tabell 2.
3. Hjulet har inte en spricka eller bristning - för säkerhet.
4. Hjulet har förvarats i mer än ett år, efter kvalitetskontroll av cirkularitet kan det användas.

DAN0810
9
5. Låt hjulet vrida i en minut sedan det installerades i kapmaskinen Kontrollera kaphjulets fladdrande, stort
fladdrande förorsakar såghjulet att brista så du måste installera klämman igen.
6. Före sågning, säkerställ att materialet har fixerats på skruvstädet, beroende på den olika formen av
typmaterialet, diameterns storlek, materialets textur, kontrollera såghastigheten.
BYT HJULET
Byt såghjul när dess utvändiga diameter har utplånats ungefär 1/3.
Säkerställ vid byte av såghjul att verktyget kopplats bort från kraftförsörjningen och strömbrytaren är i
läge ”FRÅN”.
Att rita hjul:
oTryck STOPPSPRINT bakom skyddskåpan och du kan inte rotera hjulet med hand. Öppna då
sidokåpan.
oEn lossning av sexkantskruv möjliggör att avlägsna flänsbricka, yttre fläns, såghjul, distansstycke
och inre fläns i den ordningsföljden.
ATT SÄTTA HJUL
Rengör spindel, inre fläns och yttre fläns och gör så genom omvänt tina hjul. (Fig. 1)
(Fig. 1)
1
SLIPKÅPA
5
KAPSKIVA
2
SPINDEL
6
STÖDFÄSTE
3
SPÄNNMUTTER
7
FLÄNSBRICKA
4
DISTANSHYLSA
8
SEXKANTSKRUV
SKRUVSTYCKEKONTROLLER
Du kan ändra skruvstyckets vinkel från - - 30° till 45° från fall till fall. (Fig. 2)
(Fig. 2)
ATT JUSTERA SKRUVSTYCKETS VINKEL
Vid kontroll av skruvstyckets vinkel, efter att sexkantskruven lossats, motsvara vinkeldelningen till baslinje och
dra sedan fast skruven.
SKRUVNYCKEL
STOPP-SPRINT
Fixerad
vid 45°
Fixerad
vid 30°
Fixerad
vid 15°
BASLINJE
SKRUVSTYCKE
VINKEL-SKALA
FIXERAD
SKRUV

DAN0810
10
SNABB, LÅS SKRUVSTYCKE
Låsning: Tryck matarskruv framåt och vrid skruvstyckets handtag medurs tillräckligt för att fixera materialet.
Frigör: Vrid skruvstyckets hantag för att lossa, lyft skruvstyckets låshandtag, dra matarskruven bakåt. (Fig. 3)
(Fig. 3)
Vid material med stor bredd, lyft upp skruvstycket ett steg, och du kan ha 3,5 cm förlängning.
(Fig. 4)
(Fig. 5)
Med ett stålunderlägg som visas i Fig. 5 kan du använda ett slipat såghjul ekonomiskt. Men stålunderlägget
måste vara mindre än materialets storlek.
RENGÖRING OCH VÅRD
1. Håll alla ventilationsöppningar på motorramen fria och rena. Blås igenom motorn regelbundet med tryckluft.
2. Förnya kugghjulsfett vid vartannat borstbyte, timmars drift. Minimum till tillåten längd 5-6 mm. Kortare
borstar måste bytas. (Fig. 6)
(Fig.6)
SKRUVSTYCKETS
HANDTAG
MATERIALETS
STORLEK
MATERIAL
STÅL-
UNDERLÄGG
