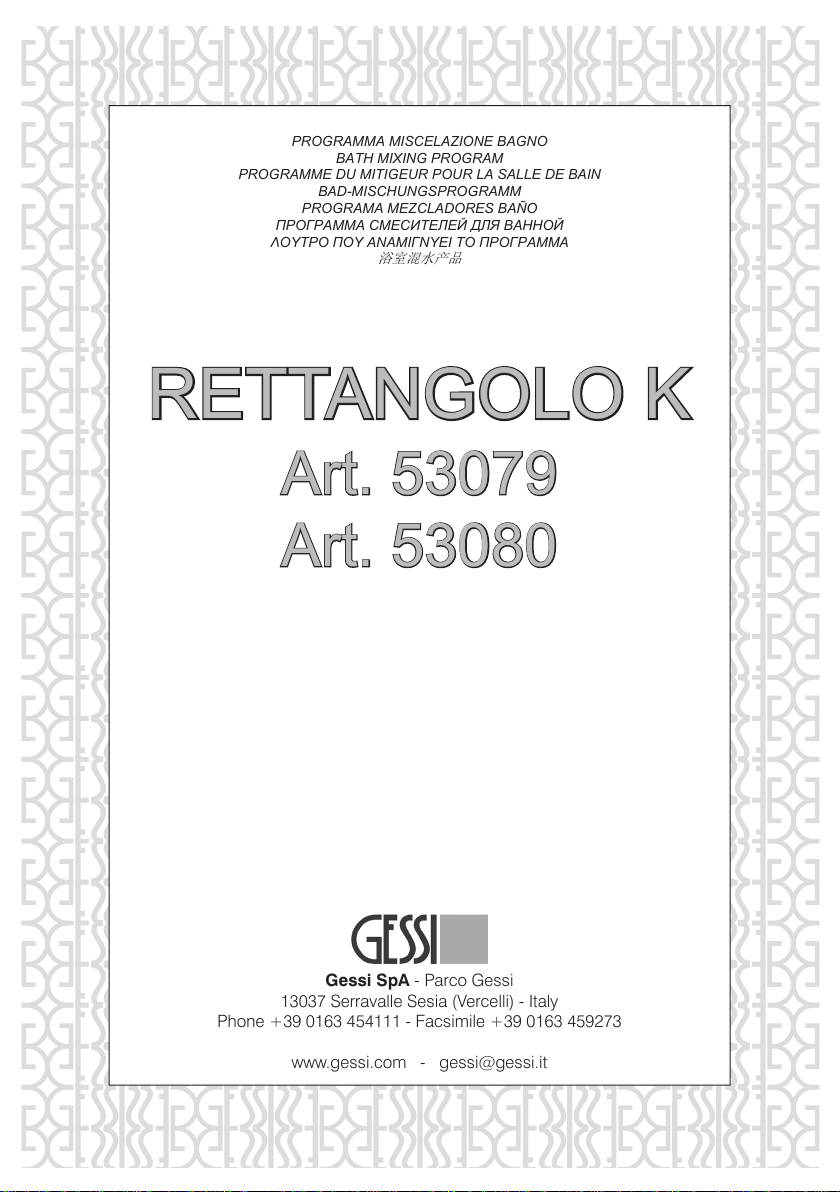

Gessi 53080 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品
Art. 53079
Art. 53080
RETTANGOLO K
All manuals and user guides at all-guides.com

2
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
1
2
2
1
Art. 53079
Art. 53080
All manuals and user guides at all-guides.com

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Prima dell’installazione e messa in funzione
Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore,
in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso
tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono entrare corpi
estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda pertanto di dotare anche
l’impianto generale di ltri.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the mixer
through the rinsed pipes or the general water plant and could damage the washers/ring washers. So lters
should be installed also on the general system.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended to install
pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des
tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale, des
corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. On recommande
ainsi d’installer des ltres également sur le système général.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden, damit
keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten Rohrleitungen
oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und die Dichtungsscheiben/
Dichtungen beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit Filtern auszustatten.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empehlt es
sich Druckminderventile zu installieren)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del mezclador
de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los tubos. A través
de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños
capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que instalen los ltros en la
planta general también.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)
All manuals and user guides at all-guides.com

4
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы, чтобы
в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через плохо промытые
водопроводные трубы или через общую водопроводную сеть в смеситель могут попасть посторонние
тела, способные повредить уплотнения и уплотнительные кольца. Поэтому, рекомендуется оснастить
фильтрами также и общую систему.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления).
Πριν την τοποθέτηση και τη θέση σε λειτουργία
Προσοχή! Οι σωλήνες του δικτύου ύδρευσης πρέπει να ξεπλυθούν με νερό προσεκτικά πριν από την τοποθέτηση
της αναμικτικής μπαταρίας, έτσι ώστε να μην υπάρχουν πριονίδια, υπολείμματα από τη συγκόλληση ή καννάβι,
ή άλλες ακαθαρσίες στο εσωτερικό των σωλήνων. Μέσα από τις σωληνώσεις που δεν έχουν ξεπλυθεί σωστά ή
μέσα από το γενικό δίκτυο ύδρευσης, μπορούν να εισέλθουν στη μπαταρία αναμίκτη ξένα σώματα που μπορούν
να καταστρέψουν τα παρεμβύσματα/παρεμβύσματα δακτύλιους. Συνιστάται ως εκ τούτου να εξοπλιστείτε και με
τη γενική μονάδα φίλτρων.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
- Ελάχιστη πίεση λειτουργίας 0,5 bar
- Μέγιστη πίεση λειτουργίας 5 bar
- Συνιστώμενη πίεση λειτουργίας 3 bar (σε περίπτωση πίεσης του νερού μεγαλύτερη από 5 bar συνιστάται η
τοποθέτηση μειωτήρων πίεσης)
安装和启用前
小心！安装混水器之前需要仔细清洗水管，确保管道里面不存留金属屑、焊接后的残渣或麻丝，或者是其他赃
物。通过底部未清洗干净的管道或普通的水管，外来物质可能会进入到混水器中，损坏垫圈或环形垫圈。为此
建议为总设备配置过滤器。
技术参数
-最小工作压力为0.5巴
-最大工作压力为5巴
-建议采用的工作压力为3巴（如果水压超过5巴建议安装减压阀）
USCITA 1-2
OUTLET 1-2
Portata in uscita libera - Flow rate in open outlet - Débit avec sortie libre -
Förderleistung in freiem Ausgang - Caudal en salida libre - Расход при свободном выходе -
Παροχή με ελεύθερη έξοδο - 自由出水口流量
[ bar ] [ l/min ]
0,5 11,3
1 15,7
2 22
3 26,7
4 30,8
5 34,3
All manuals and user guides at all-guides.com

5
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
A
B
C
D
E
F
GH
L
M
N
All manuals and user guides at all-guides.com

6
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言

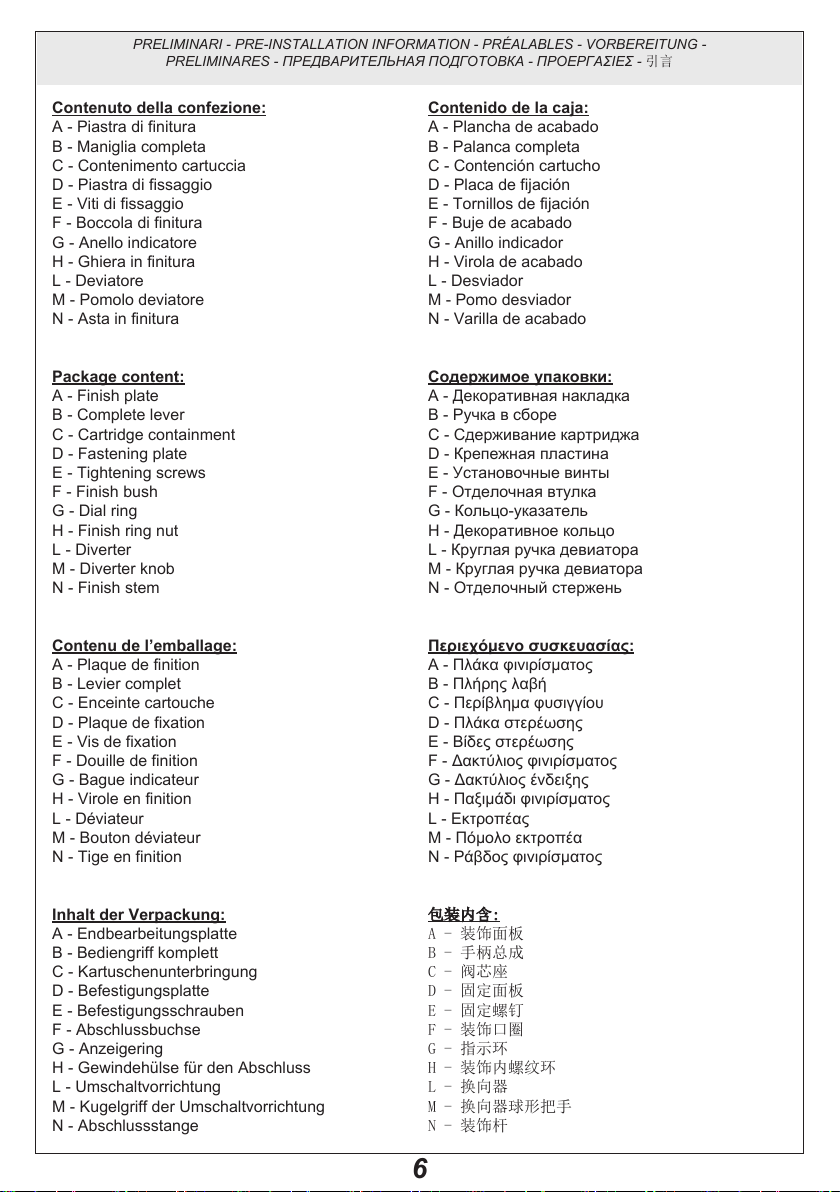

Contenuto della confezione:
A - Piastra di finitura
B - Maniglia completa
C - Contenimento cartuccia
D - Piastra di fissaggio
E - Viti di fissaggio
F - Boccola di finitura
G - Anello indicatore
H - Ghiera in finitura
L - Deviatore
M - Pomolo deviatore
N - Asta in finitura
Package content:
A - Finish plate
B - Complete lever
C - Cartridge containment
D - Fastening plate
E - Tightening screws
F - Finish bush
G - Dial ring
H - Finish ring nut
L - Diverter
M - Diverter knob
N - Finish stem
Contenu de l’emballage:
A - Plaque de finition
B - Levier complet
C - Enceinte cartouche
D - Plaque de fixation
E - Vis de fixation
F - Douille de finition
G - Bague indicateur
H - Virole en finition
L - Déviateur
M - Bouton déviateur
N - Tige en finition
Inhalt der Verpackung:
A - Endbearbeitungsplatte
B - Bediengriff komplett
C - Kartuschenunterbringung
D - Befestigungsplatte
E - Befestigungsschrauben
F - Abschlussbuchse
G - Anzeigering
H - Gewindehülse für den Abschluss
L - Umschaltvorrichtung
M - Kugelgriff der Umschaltvorrichtung
N - Abschlussstange
Contenido de la caja:
A - Plancha de acabado
B - Palanca completa
C - Contención cartucho
D - Placa de fijación
E - Tornillos de fijación
F - Buje de acabado
G - Anillo indicador
H - Virola de acabado
L - Desviador
M - Pomo desviador
N - Varilla de acabado
Содержимое упаковки:
A - Декоративная накладка
B - Ручка в сборе
C - Сдерживание картриджа
D - Крепежная пластина
E - Установочные винты
F - Отделочная втулка
G - Кольцо-указатель
H - Декоративное кольцо
L - Круглая ручка девиатора
M - Круглая ручка девиатора
N - Отделочный стержень
Περιεχόμενο συσκευασίας:
A - Πλάκα φινιρίσματος
B - Πλήρης λαβή
C - Περίβλημα φυσιγγίου
D - Πλάκα στερέωσης
E - Βίδες στερέωσης
F - Δακτύλιος φινιρίσματος
G - Δακτύλιος ένδειξης
H - Παξιμάδι φινιρίσματος
L - Εκτροπέας
M - Πόμολο εκτροπέα
N - Ράβδος φινιρίσματος
包装内含:
A - 装饰面板
B - 手柄总成
C - 阀芯座
D - 固定面板
E - 固定螺钉
F - 装饰口圈
G - 指示环
H - 装饰内螺纹环
L - 换向器
M - 换向器球形把手
N - 装饰杆
All manuals and user guides at all-guides.com

7
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装
Fig. 3
Fig. 1
Fig. 4
Fig. 2
3 mm
10 mm
All manuals and user guides at all-guides.com

8
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装

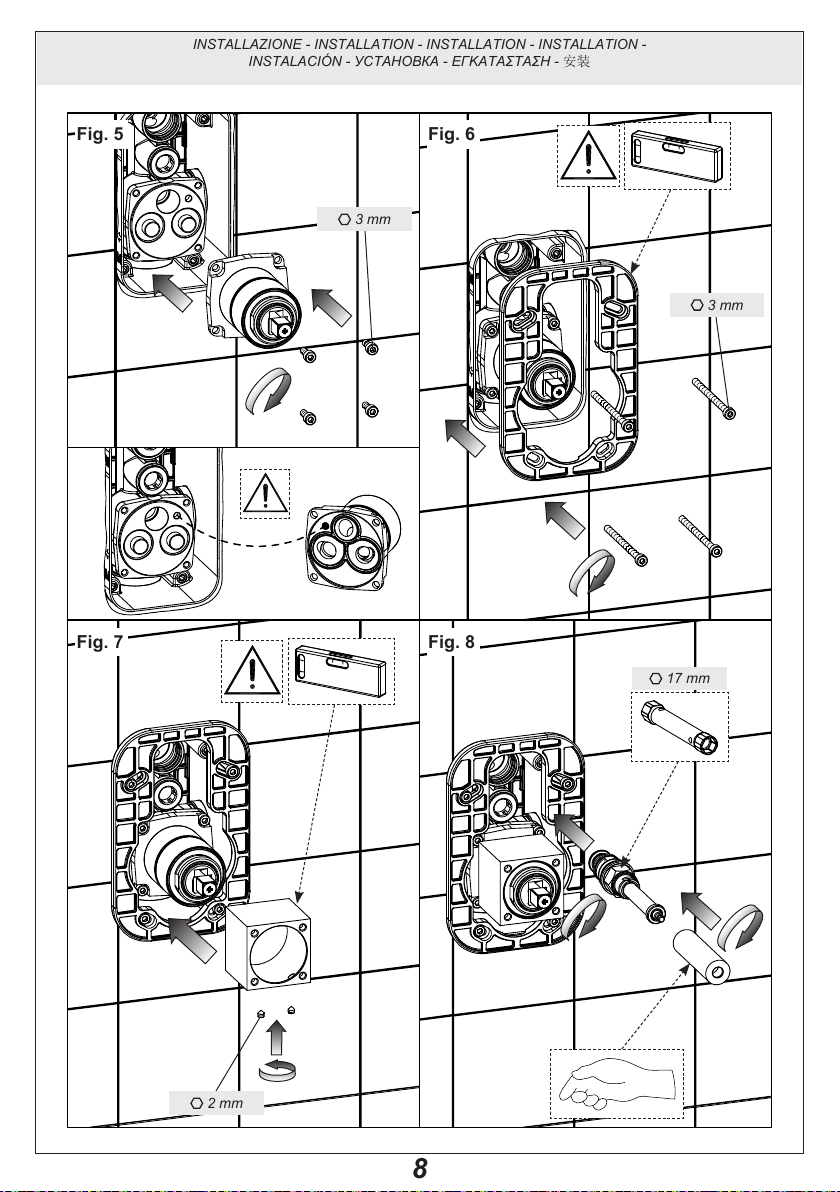

Fig. 7
Fig. 5
Fig. 8
Fig. 6
3 mm
3 mm
2 mm
17 mm
All manuals and user guides at all-guides.com

9
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装

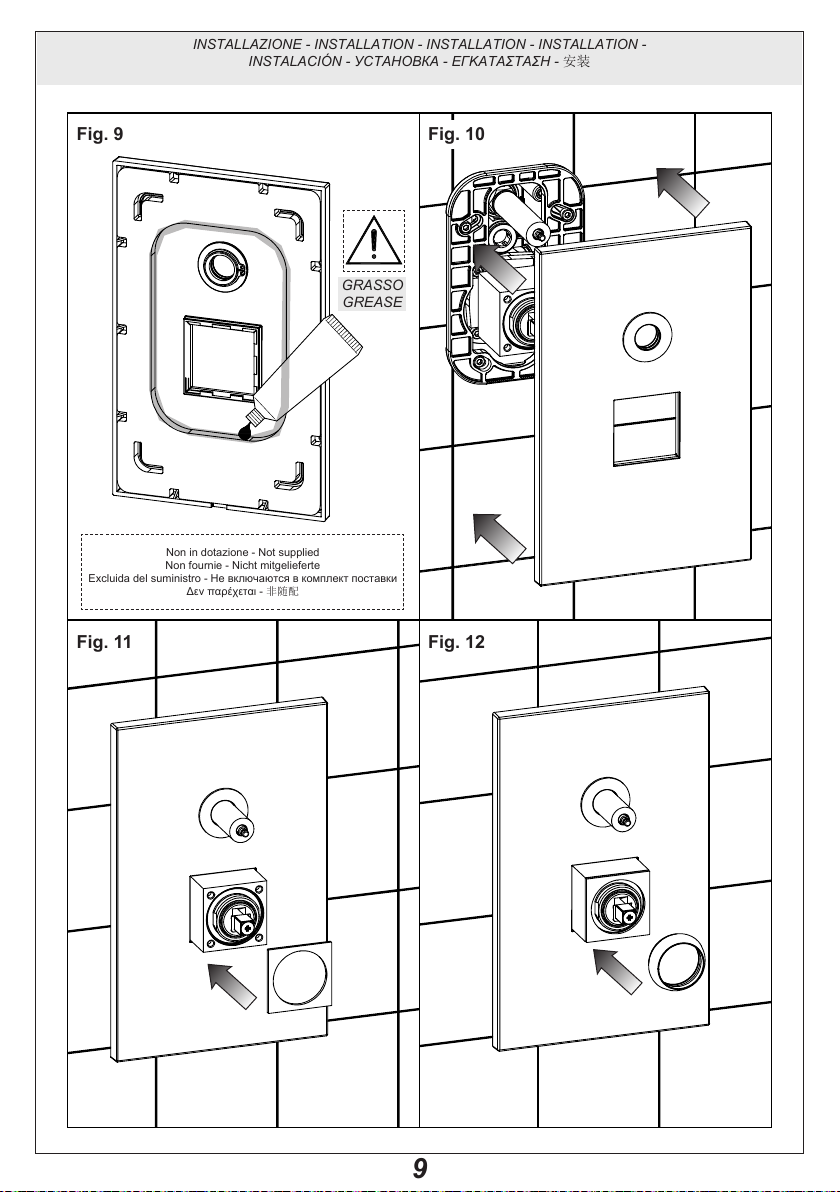

Fig. 11
Fig. 9
Fig. 12
Fig. 10
Non in dotazione - Not supplied
Non fournie - Nicht mitgelieferte
Excluida del suministro - Не включаются в комплект поставки
Δεν παρέχεται - 非随配
GRASSO
GREASE
All manuals and user guides at all-guides.com

10
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装

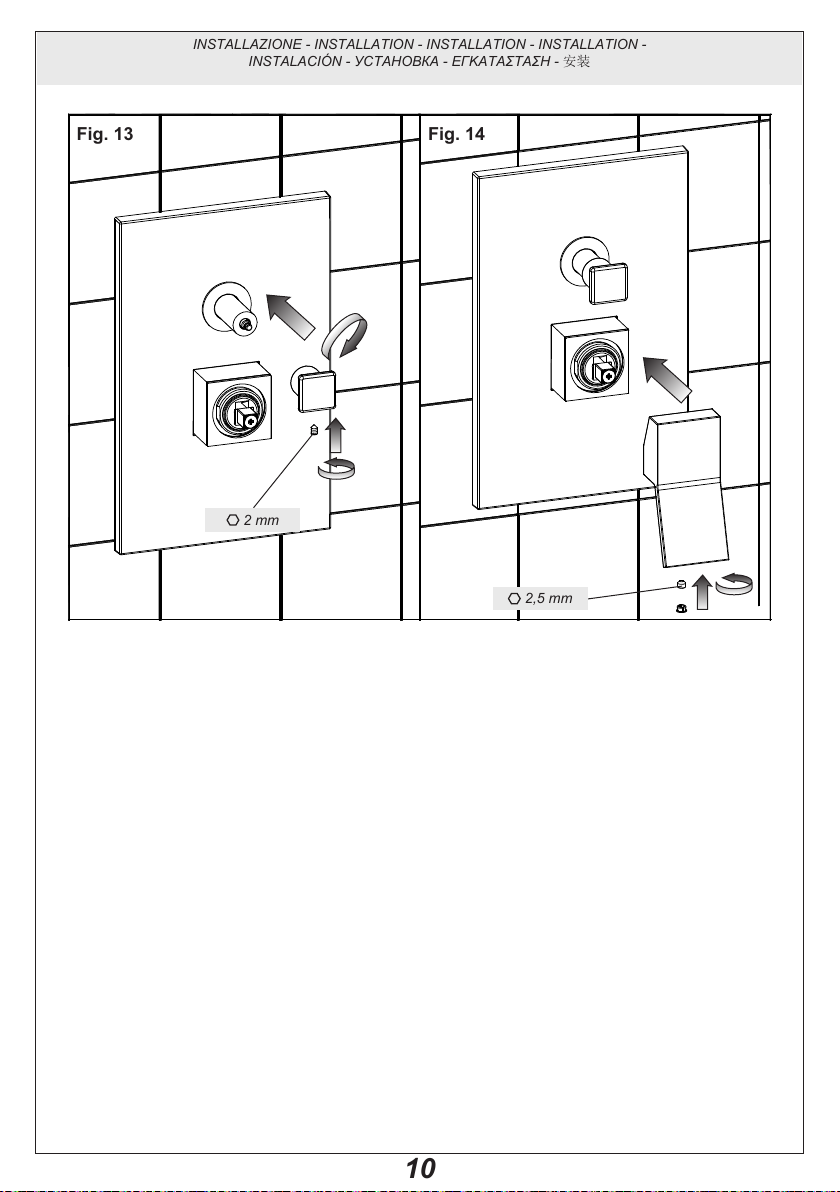

Fig. 13 Fig. 14
2,5 mm
2 mm
All manuals and user guides at all-guides.com

11
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT -
FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行
Fig. 15 Fig. 16
OFF
ON HOT
MIX
COLD
2
1Art. 53079 Art. 53080
2
1
All manuals and user guides at all-guides.com

12
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
MANUTENZIONE
• Nel caso sia necessario sostituire uno o più componenti, contattare un rivenditore
autorizzato o visitare il sito WWW.GESSI.COM
• A󰀩dare la manutenzione del prodotto a personale qualicato
MAINTENANCE
• Should it be necessary to replace one or more components, contact an authorized retailer
or visit WWW.GESSI.COM
• Product maintenance should be made only by qualified staff
ENTRETIEN
• S’il est nécessaire de remplacer un ou plusieurs composants, contacter un centre autorisé
ou visiter le site WWW.GESSI.COM
• L’entretien du produit ne doit être effectué que par du personnel qualifié
WARTUNG
• Falls das Auswechseln von einem oder mehreren Bestandeilen erforderlich wird,
kontaktieren Sie bitte einen autorisierten Fachhandel oder besuchen Sie unsere Website
unter WWW.GESSI.COM
• Die Instandhaltung des Produktes sollte nur qualifiziertem Personal anvertraut werden.
MANUTENCIÓN
• En el caso de que sea necesario remplazar uno o más componentes, contacten con un
revendedor autorizado o visiten el sitio WWW.GESSI.COM
• Encarguen sólo a personal calificado para el mantenimiento del producto
ОБСЛУЖИВАНИЕ
• В случае если будет необходимо заменить один или несколько компонентов,
обратитесь к авторизованному дистрибьютору или посетите веб-сайт WWW.GESSI.
COM
• Обслуживание изделия должен выполнить квалифицированный персонал.
ΣΥΝΤΗΡΗΣΗ
• Σε περίπτωση που είναι απαραίτητο να αντικαταστήσετε ένα ή περισσότερα εξαρτήματα,
επικοινωνήστε με ένα εξουσιοδοτημένο κατάστημα πώλησης ή επισκεφθείτε τον ιστότοπο
WWW.GESSI.COM
• Εμπιστευθείτε τη συντήρηση του προϊόντος σε διαπιστευμένο προσωπικό
保养
• 若需替换一个或者多个部件，请联系授权分销商或浏览WWW.GESSI.COM网站
• 请让合格人士负责产品保养工作
All manuals and user guides at all-guides.com

13
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
A
B
C
ED
F
2.5 mm
Ch. 28 mm

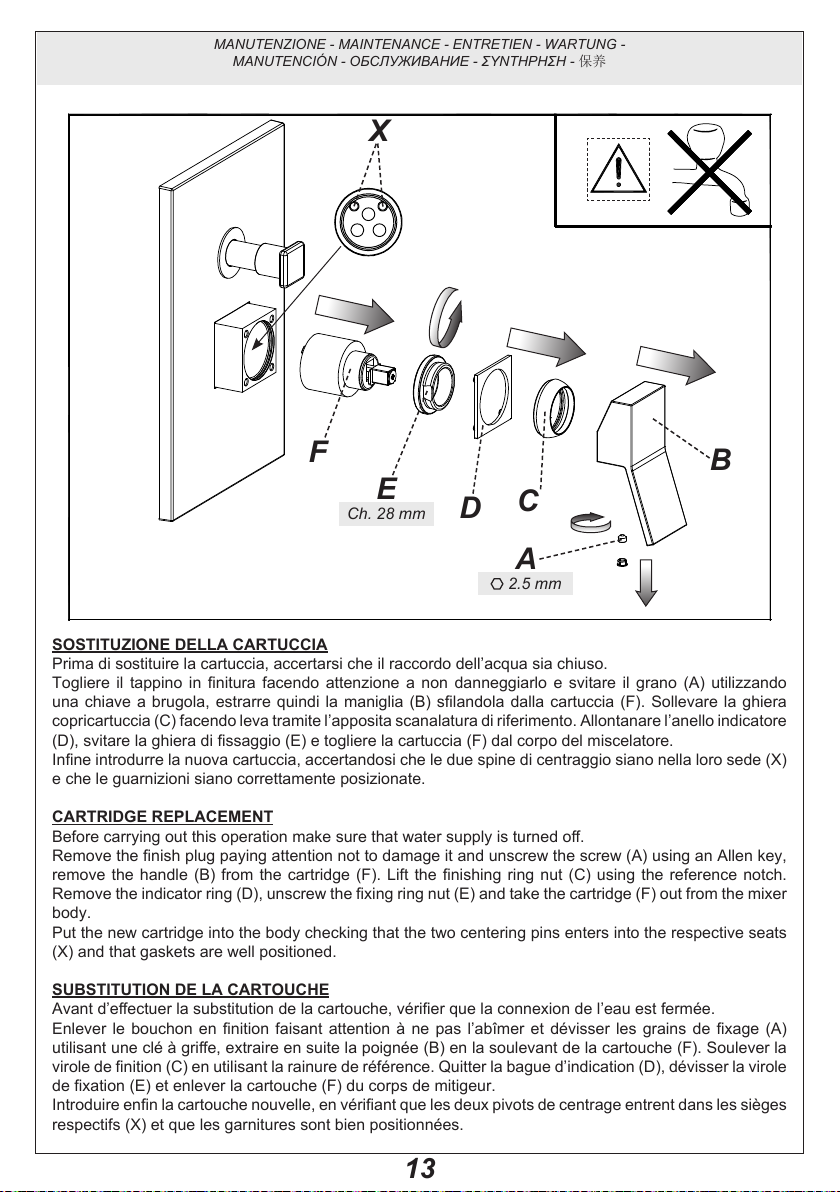

SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Togliere il tappino in nitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando
una chiave a brugola, estrarre quindi la maniglia (B) slandola dalla cartuccia (F). Sollevare la ghiera
copricartuccia (C) facendo leva tramite l’apposita scanalatura di riferimento. Allontanare l’anello indicatore
(D), svitare la ghiera di ssaggio (E) e togliere la cartuccia (F) dal corpo del miscelatore.
Inne introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X)
e che le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned o󰀨.
Remove the nish plug paying attention not to damage it and unscrew the screw (A) using an Allen key,
remove the handle (B) from the cartridge (F). Lift the nishing ring nut (C) using the reference notch.
Remove the indicator ring (D), unscrew the xing ring nut (E) and take the cartridge (F) out from the mixer
body.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats
(X) and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’e󰀨ectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée.
Enlever le bouchon en nition faisant attention à ne pas l’abîmer et dévisser les grains de xage (A)
utilisant une clé à gri󰀨e, extraire en suite la poignée (B) en la soulevant de la cartouche (F). Soulever la
virole de nition (C) en utilisant la rainure de référence. Quitter la bague d’indication (D), dévisser la virole
de xation (E) et enlever la cartouche (F) du corps de mitigeur.
Introduire enn la cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les sièges
respectifs (X) et que les garnitures sont bien positionnées.
X
All manuals and user guides at all-guides.com

14
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) unter Einsatz eines
Sechskantschlüssel losschrauben, dann den Gri󰀨 (B) herausziehen, indem man ihn von der Kartusche
(F) abzieht. Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen, wobei man Druck auf die eigens
dafür vorgesehene Bezugsrille ausübt. Den Anzeigering (D) entfernen, die Befestigungsnutmutter (E)
losschrauben und die neue Kartusche (F) vom Körper der Mischbatterie entfernen.
Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden
Zentrierstifte in ihrem Sitz (X) benden und das die Dichtungen korrekt positioniert sind.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
Quiten el taponcito de acabado cuidando con no dañarlo y destornillen la clavija de jación (A) utilizando
una llave de allén, extraigan la maneta (B) sacándola del cartucho (F). Levanten la virola cubre-cartucho
(C) utilizando la ranura de referencia. Quiten el anillo indicador (D), destornillen la virola de jación (E) y
extraigan el cartucho (F) del cuerpo del mezclador.
Finalmente introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje (X) se
encuentren en su asiento y que las juntas estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед заменой картриджа убедитесь, что подача воды перекрыта.
Снимите декоративную накладку, обращая внимание на то, чтобы не повредить ее, и отвинтите
стопорный винт (А) шестигранным ключом, после чего снимите ручку (В) с картриджа (F).
Поднимите кольцо картриджа (С), поддевая его при помощи специальной прорези. Отодвиньте
указательное кольцо (D), отвинтите крепежное резьбовое кольцо (Е) и выньте картридж (F) из
корпуса смесителя.
Вставьте новый картридж, проверяя, чтобы два центровочных штифта вошли в соответствующие
гнезда (Х), и чтобы уплотнения были правильно установлены.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΥΣΙΓΓΙΟΥ
Πριν να αντικαταστήσετε το φυσίγγιο, βεβαιωθείτε ότι το ρακόρ του νερού είναι κλειστό.
Βγάλτε την ταπίτσα φινιρίσματος προσέχοντας να μην την καταστρέψετε και ξεβιδώστε τον πείρο (Α)
χρησιμοποιώντας ένα εξάγωνο κλειδί, βγάλτε στη συνέχεια τη λαβή (Β) τραβώντας την από το φυσίγγιο
(F). Σηκώστε το δακτύλιο που καλύπτει το φυσίγγιο (C) ασκώντας πίεση μέσω της ειδικής σχετικής
αυλάκωσης. Απομακρύνετε το δακτύλιο δείκτη (D), ξεβιδώστε το δακτύλιο στερέωσης (E) και αφαιρέστε
το φυσίγγιο (F) από το σώμα του αναμίκτη.
Τέλος εισάγετε το νέο φυσίγγιο, ελέγχοντας ότι οι δύο πείροι κεντραρίσματος είναι στη θέση τους (Χ) και
ότι οι φλάντζες είναι σωστά τοποθετημένες.
阀芯替换
在更换阀芯前确保切断供水。
取出装饰塞，注意不要导致其损坏，用内六角扳手卸下螺母（A），这样就可以将安装在阀芯（F）上的
手柄（B）拆除。借助开槽提起阀芯上的内螺纹环（C）。取出指示环（D）。拧下固定内螺纹环（E），
从混水器体上取出阀芯（F）。
最后装入新的阀芯，确保两个对中插销放置在准确的位置（X）上和垫圈的正确位置。
All manuals and user guides at all-guides.com

15
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
17 mm
SOSTITUZIONE DEL DEVIATORE
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa.
Togliere i componenti mostrati in figura. Svitare il deviatore danneggiato e sostituirlo seguendo il
procedimento inverso allo smontaggio.
DIVERTER REPLACEMENT
Before carrying out this operation make sure that water supply is turned o󰀨.
Remove the components shown in the figure. Unscrew the damaged diverter and replace it following the
procedure opposite to disassembly.
REMPLACEMENT DU DEVIATEUR
Avant d’e󰀨ectuer cette opération, il faut s’assurer que l’eau du réseau hydrique est fermée.
Enlever les composants illustrés dans la figure. Dévisser le déviateur abîmé et le remplacer en suivant la
procédure inverse au démontage.
AUSWECHSELN DER UMSCHALTVORRICHTUNG
Bevor man diese Tätigkeit durchführt, muß man sich vergewissern, dass die Versorgung zum Wassernetz
unterbrochen ist.
Die, auf der Abbildung dargestellten Bestandteile entfernen. Die beschädigte Umstellvorrichtung
losschrauben und auswechseln, indem man die zuvor beschriebene Vorgehensweise des
Auseinanderbauens in umgekehrter Abfolge durchführt..
SUSTITUCIÓN DEL DESVIADOR
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
Quiten los componentes indicados en la figura. Destornillen el desviador dañado y sustitúyanlo según el
procedimiento inverso al de desmontaje.
All manuals and user guides at all-guides.com

16
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养

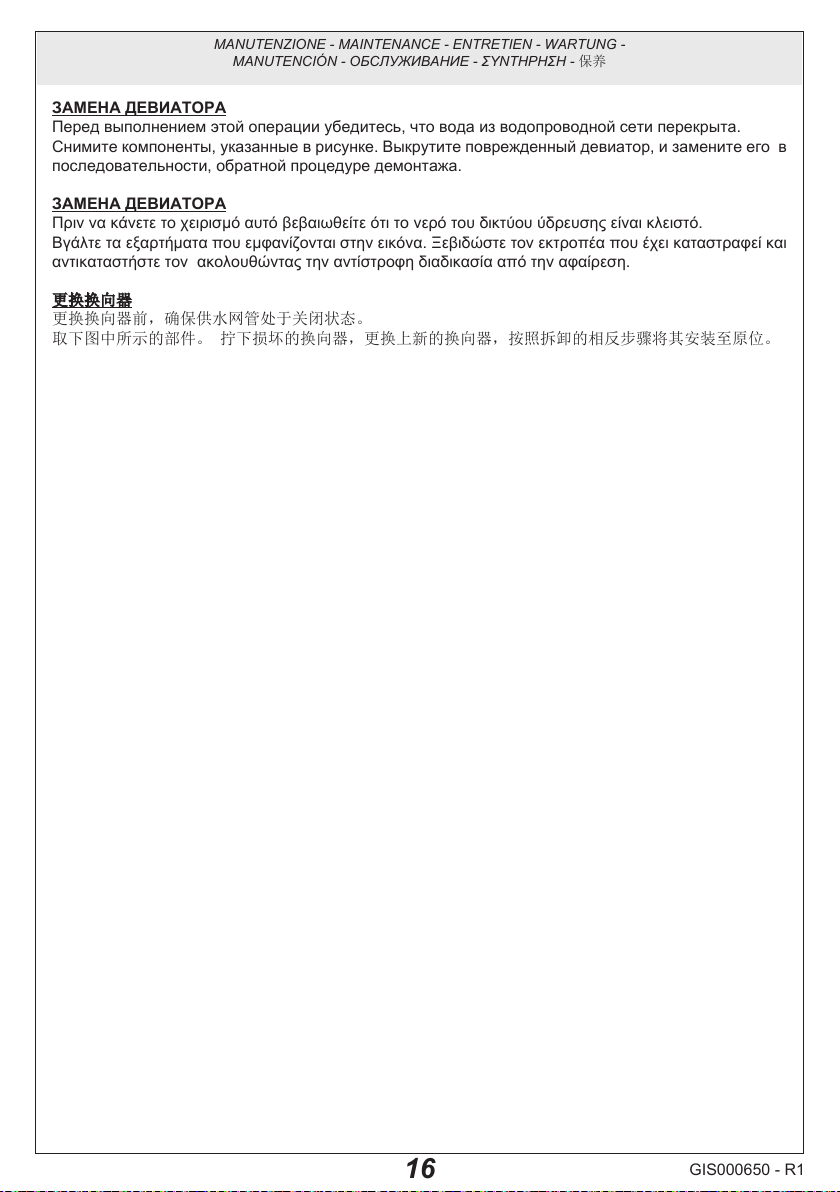

ЗАМЕНА ДЕВИАТОРА
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Снимите компоненты, указанные в рисунке. Выкрутите поврежденный девиатор, и замените его в
последовательности, обратной процедуре демонтажа.
ЗАМЕНА ДЕВИАТОРА
Πριν να κάνετε το χειρισμό αυτό βεβαιωθείτε ότι το νερό του δικτύου ύδρευσης είναι κλειστό.
Βγάλτε τα εξαρτήματα που εμφανίζονται στην εικόνα. Ξεβιδώστε τον εκτροπέα που έχει καταστραφεί και
αντικαταστήστε τον ακολουθώντας την αντίστροφη διαδικασία από την αφαίρεση.
更换换向器
更换换向器前，确保供水网管处于关闭状态。
取下图中所示的部件。 拧下损坏的换向器，更换上新的换向器，按照拆卸的相反步骤将其安装至原位。
GIS000650 - R1
All manuals and user guides at all-guides.com
