Gessi INCISO 58204 Troubleshooting guide

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 58204
Art. 58206
Art. 58208
Art. 58210
Art. 58224
Art. 58226
Art. 58228
Art. 58230
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTEQUE lemanuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5

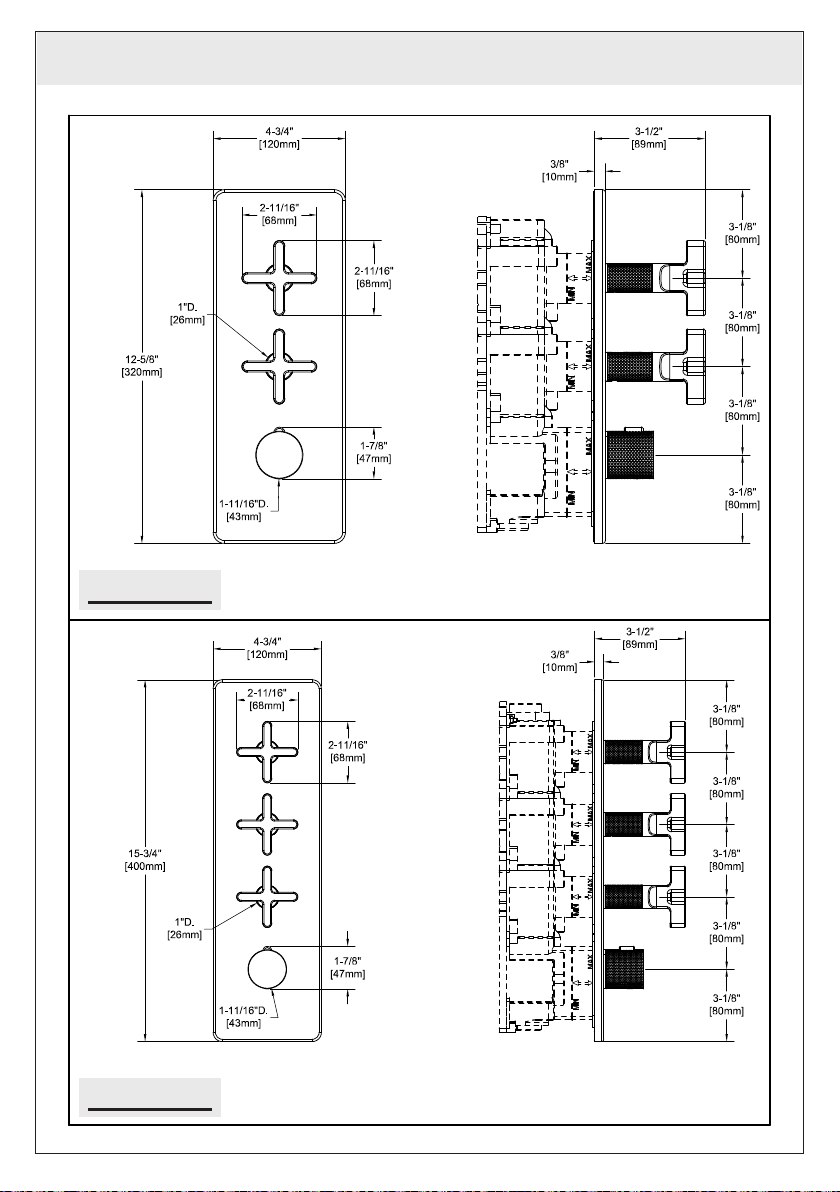

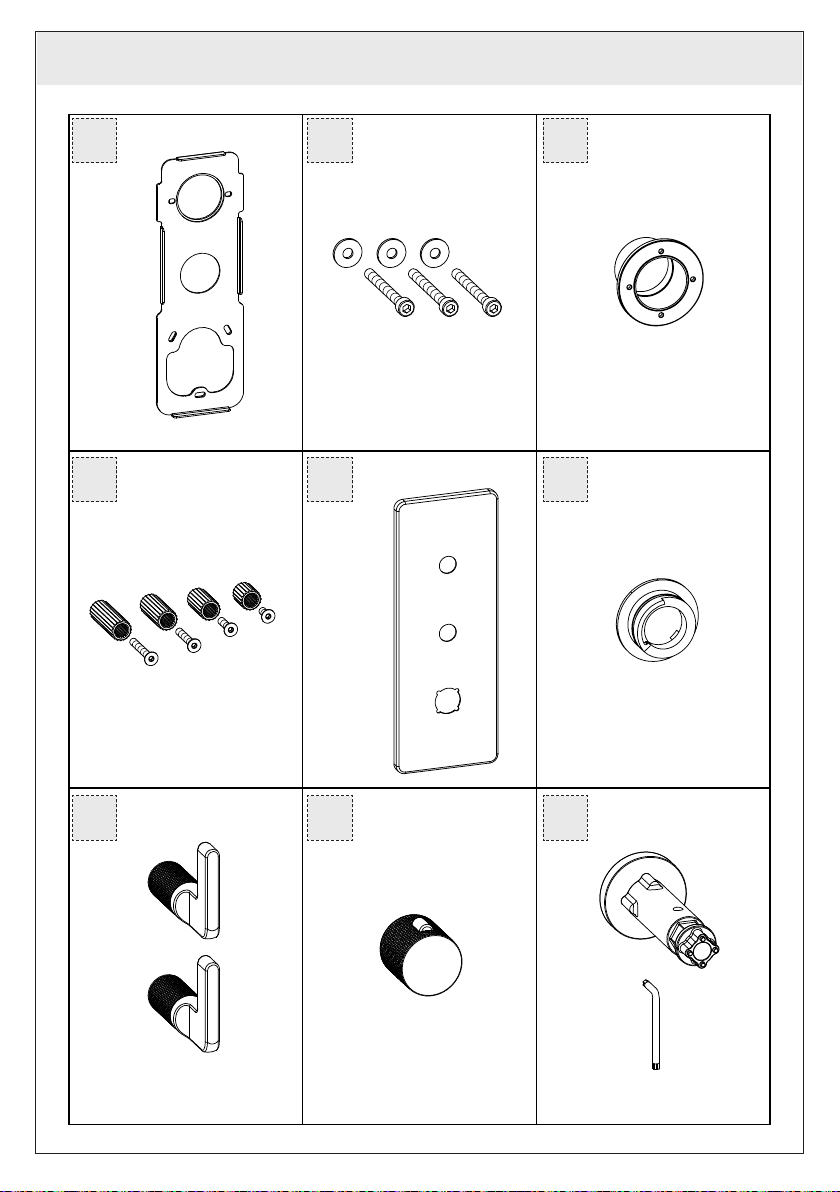

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 58204
Art. 58206

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 58208
Art. 58210

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 58224
Art. 58226

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 58228
Art. 58230

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Technical data of the mixer:
-Minimumworkingpressure7,25psi[0,5bar]
-Maximumworkingpressure72psi[5bar]
-Recommendedworkingpressure43,5psi[3bar](incaseofwaterpressurehigherthan72psi[5bar]it
isrecommendedtoinstallpressurereducers)
- Maximumtestinstallationpressure116psi[8bar]
-Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage
-Safetylockat100°F[38°C]
-Safetylockformaxtemperatureat120°F[49°C]
-Mixer’sminimuminfeedoperatingtemperature37°F[3°C]-recommended59°F[15°C]-COLD
-Mixer’smaximuminfeedoperatingtemperature176°F[80°C]-recommended149°F[65°C]-HOT
-Recommendedthermaldifferential122°F[50°C]
- Safety system with flow stop in case of lack of one of the two waters
Operation:
- Either with gas or electric accumulation boilers
- Centralised systems
-Wallboilers
- Filters in stainless steel for the treatment of impurities
Warning: contact the plumber for the choice of the best water heating device.
Données techniques du mitigeur:
-Pressionminimumd’exercice7,25psi[0,5bar]
-Pressionmaximumd’exercice72psi[5bar]
-Pressiond’exerciceconseillée43,5psi[3bar](encasdepressiondel’eausupérieureaux72psi[5bar]
nousconseillonsl’installationderéducteursdepression)
- Pressionmaximumd’essaiàl’installation116psi[8bar]
- Eviter des différences de pression importantes entre l’alimentation de l’eau chaude et celle de l’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites
-Blocdesécuritéà100°F[38°C]
-Blocagedesécuritépourtempératuremaxà120°F[49°C]
-Température minimum d’exercice en entrée dans le mitigeur 37°F [3°C] - conseillée 59°F [15°C] -
FROIDE
-Températuremaximumd’exerciceenentréedanslemitigeur176°F[80°C]-conseillée149°F[65°C]-
CHAUDE
-Différentielthermiqueconseillé122°F[50°C]
- Système de sécurité avec le bloc de la distribution en cas de manque d’une des deux eaux
Fonctionnement:
-Soitavecdeschauffe-eauxàgaz,électriquesàaccumulation
- Installations centrales
- Chaudières au mur
- Filtres en acier inox pour le traitement des impuretés
Attention: consulter le plombier pour le choix du dispositif de réchauffement de l’eau le plus approprié.
Datos técnicos mezclador:
-Presiónmínimadeejercicio7,25psi[0,5bar]
-Presiónmáximadeejercicio72psi[5bar]
-Presióndeejercicioaconsejada43,5psi[3bar](encasodepresióndelaguasuperioralos72psi[5
bar],lesaconsejamosinstalarunosreductoresdepresión)

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Presiónmáximadeensayodurantelainstalación116psi[8bar]
-Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas
-Bloqueodeseguridada100°F[38°C]
-Bloquedeseguridadparatemperaturamáximade120°F[49°C]
-Temperaturamínimadeejercicioenentradadelmezclador37°F[3°C]-recomendada59°F[15°C]-
FRÍA
-Temperaturamáximadeejercicioenentradadelmezclador176°F[80°C]-recomendada149°F[65°C]
- CALIENTE
-Diferencialtérmicorecomendado122°F[50°C]
- Sistema de seguridad con bloqueo de seguridad en caso de falta de una de las dos aguas
Funcionamiento:
- Con calderas tanto de gas como eléctricas por acumulación
- Instalaciones centralizadas
- Calderas murales
- Filtros de acero inoxidable para el tratamiento de las impurezas
Cuidado: consúltense con Su fontanero para elegir el dispositivo de calefacción del agua más adecuado.

11
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Pressure
[bar]
Outlet [l/min]
1 1+2
0.5 17.5 19
122.5 24
230 32.5
336.5 39.5
442 45
546.5 49.5
Art. 58204-58224
Pressure
[bar]
Outlet [l/min]
1 1+2 1+2+3
0.5 17.5 19 19.5
122.5 24 25.5
230 32.5 34.5
336.5 39.5 42
442 45 47.5
546.5 49.5 51
Art. 58206-58226
Pressure
[bar]
Outlet [l/min]
1 1+2 1+2+3 1+2+3+4
0.5 17.5 19 19.5 19
122.5 24 25.5 25.5
230 32.5 34.5 33.5
336.5 39.5 42 41.5
442 45 47.5 47.5
546.5 49.5 51 51.5
Art. 58208-58228
Pressure
[bar]
Outlet [l/min]
1 1+2 1+2+3 1+2+3+4 1+2+3+4+5
0.5 17.5 19 19.5 19 19
122.5 24 25.5 25.5 25.5
230 32.5 34.5 33.5 35.5
336.5 39.5 42 41.5 41.5
442 45 47.5 47.5 47
546.5 49.5 51 51.5 51.5
Art. 58210-58230

12
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

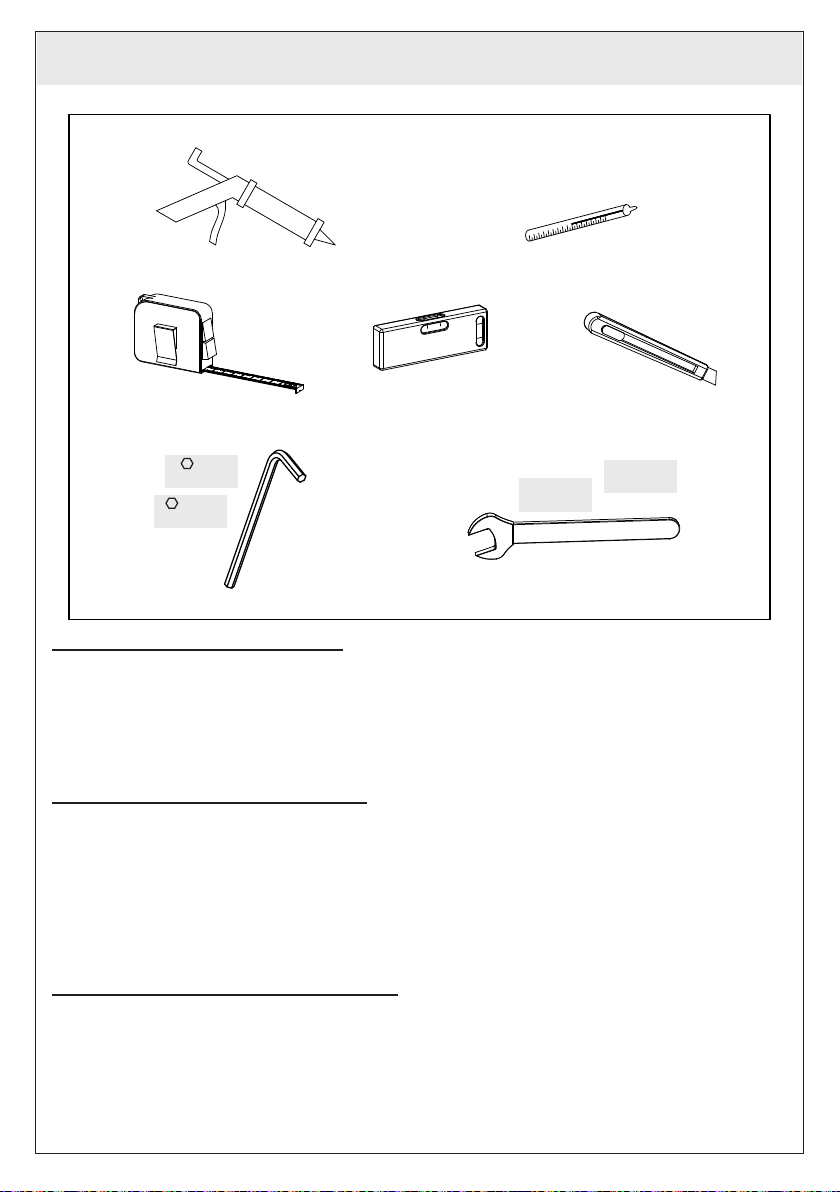

Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter
the product through the rinsed pipes or the general water plant and could damage the washers/ring
washers.Soltersshouldbeinstalledalsoonthegeneralsystem.Thewarrantydoesnotcovertheclaim
onthisproductresultingfromltersnotbeinginstalledinthemainwatersystem.
Seethe“MANUFACTURER’SLIMITEDWARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du produit, de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdansleproduitetabîmerlesjoints/lesjointsàanneau.On
recommandeainsid’installerdesltreségalementsurlesystèmegénéral.Lagarantienecouvrepas
lesmauvaisfonctionnementsdeceproduitdanslecasoùlesltresnesoientpasinstallésauréseau
hydraulique central.
Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
productodemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelproductopuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Lesrecomendamosporlotantoque
instalenlosltrosenlaplantageneraltambién.Lagarantíanocubrereclamacionessobreesteproducto
queprocedandelosltros,elcualnoseinstalaronenelsistemahídricoprincipal.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
1/8”
[2,5 mm] 13/16”
[20 mm]
3/16”
[4 mm]
11/16”
[17 mm]

13
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
WARNING: the representation of the installation of the thermostatic mixer is
based only on item with 2 outlets since it is the same for all previously mentioned
products.
ATTENTION: la représentation de l’installation du mitigeur thermostatique se
base seulement sur l’article à 2 sorties étant la même pour tous les produits
énumérés auparavant.
CUIDADO: la representación de la instalación del mezclador termostático
se basa en la referencia de 2 salidas, con ser ésta la misma para todos los
productos anteriormente mencionados.

14
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
ABC
D E F
G H L

15
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Package content:
A - Fastening plate
B - Plate fastening screws
C - Bush for plate fastening
D - Extension set
E - Finish plate
F-Temperatureadjustmentstop
G - Control handle
H-Handlefortemperatureadjustment
L - Installation wrenches
Contenu de l’emballage:
A - Plaque de fixation
B - Vis de fixation plaque
C - Douille pour fixation plaque
D - Jeu rallonge
E - Plaque en finition
F-Arrêtsderéglagedelatempérature
G - Poignée de commande
H - Poignée réglage température
L - Clés pour l’installation
Contenido de la caja:
A-Placadefijación
B-Tornillosdefijaciónplancha
C-Bujeparafijaciónplaca
D - Juego extensión
E - Placa de acabado
F - Retén de regulación de la temperatura
G - Maneta de mando
H - Maneta para la regulación de la temperatura
L - Llaves de instalación

16
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 3
Fig. 1 Fig. 2

17
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Fig. 1 - Remove plastic protections from built-in body.
Fig. 2 - Cut flush with the finished wall the built-in body protections.
Fig. 3 - Sealwithsilicone(freefromaceticacid)thejunctionpointbetweenwallandplasticprotections.
INSTALLATION
Fig. 1 - Enlever les protections en plastique du corps encastrement.
Fig. 2 - Couper au ras du mur fini les protections du corps encastrement.
Fig. 3 - Scelleravecdusilicone(exemptd’acideacétique)lepointdeconjonctionentrelaparoietles
protections en plastique.
INSTALACIÓN
Fig. 1 - Quiten las protecciones de plástico del cuerpo por empotrar.
Fig. 2 - Recorten al hilo de la pared las protecciones del cuerpo por empotrar.
Fig. 3 - Sellenconsilicona(sinácidoacético)elpuntodeconjunciónentrelaparedylasprotecciones
de plástico.

18
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 4
Tiled surface
Surface carrelée
Supercie con baldosas
INSTALLATION (continues...)
Fig. 4 - Withatapemeasurethedistancebetweenthecartridgecontainmentsurfaceandthewalltiled
surface.
Accordingtomeasuredsizereadthefollowingtabletofindthecomponentsofthe“extensionkit”toinstall
onthetemperatureadjustmentcontrol.
INSTALLATION (continue...)
Fig. 4 - A l’aide d’un mètre trouver la distance entre la surface de l’enceinte cartouche et la surface
carrelée du mur.
Selonlamesuretrouvéeconsulterletableausuivantpouridentifierlescomposantsdu“jeurallonge”à
installer sur la commande de réglage de la température.
INSTALACIÓN (continúa...)
Fig. 4 - Con el auxilio de un metro con un metro detecten la distancia entre el plano de contención del
cartucho y la superficie de la pared con baldosas.
Segúnlamedidadetectada,consultenlatablaacontinuaciónparaindividuarloscomponentedel“juego
alargadera”parainstalarsobreelmandoderegulacióndelatemperatura.

19
INSTALLATION - INSTALLATION - INSTALACIÓN
+
+
+
+
0” to 1/8”
[0mm ÷ 3mm]
1/8” to 3/8”
[3mm ÷ 10mm]
3/8” to 11/16”
[10mm ÷ 17mm]
11/16” to 1”
[17mm ÷ 25mm]

20
INSTALLATION - INSTALLATION - INSTALACIÓN
Extension Kit
According to the built-in depth measured identify the components of the extension kit to install on the
temperatureadjustmentcontrol(allcomponentsdescribedbelowaresuppliedinthepackage):
-from0"to1/8"[3mm]:usethe9/16"[14,2mm]extensionandthe3/8"[10mm]screw;
-from1/8"[3mm]to3/8"[10mm]:usethe7/8"[22mm]extensionandthe5/8"[16mm]screw;
-from3/8"[10mm]to11/16"[17mm]:usethe1-1/8"[29mm]extensionandthe1"[25mm]screw;
-from11/16"[17mm]to1"[25mm]:usethe1-7/16"[36mm]extensionandthe1-3/16"[30mm]screw.
-from1"[25mm]to1-15/16"[50mm]:it'snecessarytobuytheextensionKit!
-from1-15/16"[50mm]to2-15/16"[75mm]:it'snecessarytobuytheextensionKit!
Jeu rallonge
Selonlaprofondeurd’encastrementobservéeidentifierlescomposantsdujeurallongeàinstallersurla
commandederéglagedelatempérature(touslescomposantsdécritsci-dessoussontfournisàl’intérieur
del’emballage):
-de0mmà1/8"[3mm]:utiliserlarallongede9/16"[14,2mm]etlavisde3/8"[10mm];
-de1/8"[3mm]à3/8"[10mm]:utiliserlarallongede7/8"[22mm]etlavisde5/8"[16mm];
-de3/8"[10mm]à11/16"[17mm]:utiliserlarallongede1-1/8"[29mm]etlavisde1"[25mm];
-de11/16"[17mm]à1"[25mm]:utiliserlarallongede1-7/16"[36mm]etlavisde1-3/16"[30mm].
-de1"[25mm]à1-15/16"[50mm]:ilestnécessaireacheterleKitderallonge!
-de1-15/16"[50mm]à2-15/16"[75mm]:ilestnécessaireacheterleKitderallonge!
Juego alargadera
Segúnlaprofundidadpor empotrar detectada,individúenloscomponentesdeljuego alargadera para
instalarsobreelmandoderegulacióndelatemperatura(todosloscomponentesdescritosacontinuación
estánincluidosenlacajaenelmomentodelsuministro):
-de0mma1/8"[3mm]:utilicenlaalargaderade9/16"[14,2mm]yeltornillode3/8"[10mm];
-de1/8"[3mm]a3/8"[10mm]:utilicenlaalargaderade7/8"[22mm]yeltornillode5/8"[16mm];
-de3/8"[10mm]a11/16"[17mm]:utilicenlaalargaderade1-1/8"[29mm]yeltornillode1"[25mm];
-de11/16"[17mm]a1"[25mm]:utilicenlaalargaderade1-7/16"[36mm]yeltornillode1-3/16"[30mm].
-de1"[25mm]a1-15/16"[50mm]:¡esnecesariopedireljuegoalargadera!
-de1-15/16"[50mm]a2-15/16"[75mm]:¡esnecesariopedireljuegoalargadera!
