GIARDINO ET 350/25 User manual


Bedienungsanleitung
Rasentrimmer
tOperating Instructions
Grass Trimmer
pMode d’emploi
Débroussailleuse
CIstruzioni per l’uso
Tagliaerba a filo
OManual de instruções
Roçador de relva
AHasználati utasítás
Pázsittrimmer
BUpute za rukovanje
Šišač trave
Instrukcja obsługi
Podkaszarka
QInstrucţiuni de utilizare
Trimmer pentru gazon
Art.-Nr.: 34.013.07 I.-Nr.: 01018 ET 350/25
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:54 Uhr Seite 1

2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode d’emploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per l’uso e le avvertenze di sicurezza.
Leia e respeite as instruções de serviço e de segurança antes de
colocar o aparelho em funcionamento.
Üzembehelyezés előtt elolvasni és figyelembe venni a használati
utasítást és a biztonsági utasításokat.
BPrije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu
i sigurnosnih napomena.
Przed uruchomieniem należy przeczytać instrukcję obsługi i
wskazówki dotyczące bezpieczeństwa oraz stosować się do nich.
Înainte de punerea în funcøiune se vor citi μi respecta instrucøiunile de
folosire μi indicaøiile de siguranøå.

Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:54 Uhr Seite 2

3
1
6
5
7
21
43
8
2
ABCD E F G
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:54 Uhr Seite 3

4
3 4
8
5 6
7
1
1
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 4

5
11 12
9
13
10
14
1
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 5

6

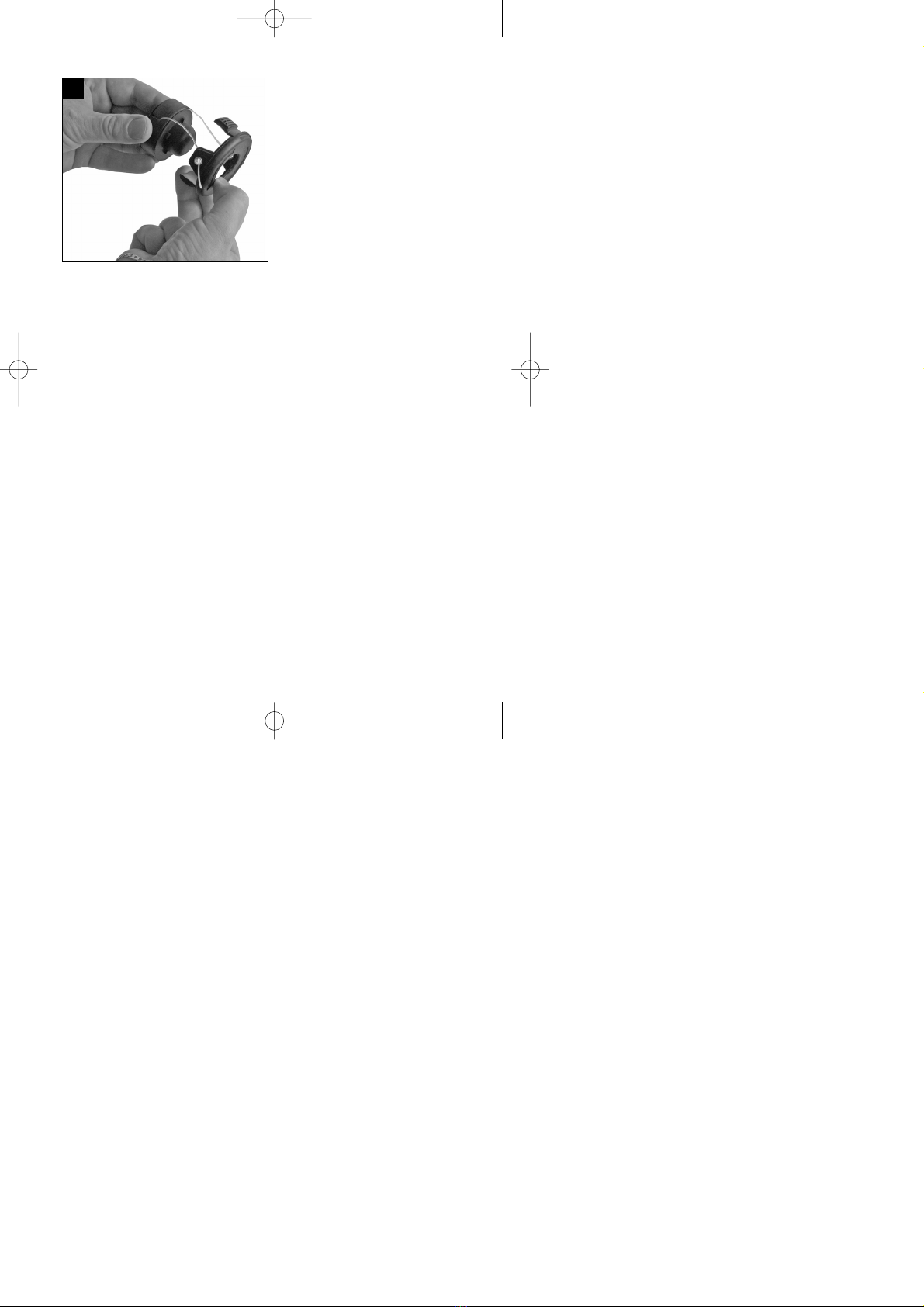

15
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 6

7
D
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Störungen
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 7

8
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Erklärung des Hinweisschildes auf dem Gerät
(siehe Bild 2)
AWarnung!
BVor Inbetriebnahme lesen Sie die
Gebrauchsanweisung!
CAugenschutz und Gehörschutz tragen!
DVor Feuchtigkeit schützen!
EVor der Prüfung einer beschädigten
Anschlussleitung Netzstecker ziehen!
FDritte aus dem Gefahrenbereich fernhalten!
GWerkzeug läuft nach!
2. Gerätebeschreibung (Bild 1)
1. Netzkabel
2. Oberer Handgriff
3. Ein/Aus-Schalter
4. Einschaltsperre
5. Stellknopf zum Zerlegen des Gerätes
6. Zusatzhandgriff
7. Drehknopf für Höhenverstellung
8. Schutzabdeckung
3. Bestimmungsgemäße Verwendung
Das Gerät ist zum Schneiden von Rasen, kleinen
Grasflächen im privaten Haus- und Hobbygarten
bestimmt.
Als Geräte für den privaten Haus- und Hobbygarten
werden solche angesehen, die nicht in öffentlichen
Anlagen, Parks, Sportstätten, an Straßen und in der
Land- und Forstwirtschaft eingesetzt werden. Die
Einhaltung der vom Hersteller beigefügten
Gebrauchsanweisung ist Voraussetzung für den
ordnungsgemäßen Gebrauch des Gerätes.
Achtung! Wegen Gefahr von Personen und
Sachschaden darf das Gerät nicht zum
Zerkleinern im Sinn von Kompostieren verwendet
werden.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 8

9
D
4. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistung 350 Watt
Schnittkreis Ø 25 cm
Umdrehungen n011.000 min-1
Schneidfaden Ø 1,2 mm
Schalldruckpegel LpA 84 dB(A)
Schalleistungspegel LWA 96 dB(A)
Vibration ahv 5,0 m/s²
Schutzklasse: II / 쓑
Gewicht 2,2 kg
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 786 ermittelt.
5. Vor Inbetriebnahme
5.1. Zusammenbau des Rasentrimmers
Montage des Griffteiles am Teleskoprohr
Stecken Sie das Griffteil bis zum Anschlag auf das
Teleskoprohr (Bild 3). Der Stellknopf (1) rastet
selbstständig ein.
Montage der Schutzhaube
Die Schutzhaube auf den Motorkopf stecken (Bild 4)
und anschließend im Uhrzeigersinn drehen bis zum
Einrasten (Bild 5). Mit den bei-liegenden Schrauben
befestigen (Bild 5).
5.2. Höhenverstellung
Durch die Höhenverstellung kann eine optimale
Arbeitsposition eingestellt werden.
Stellen Sie den Rasentrimmer fest auf den Boden.
Durch Lösen des Drehknopfes (Bild 6 Pos. 1) und
anschließende Verstellung des Teleskoprohres kann
die Höhe körpergerecht eingestellt werden. Dann den
Drehknopf wieder festziehen.
6. Bedienung
Der Rasentrimmer besitzt ein teilautomatisches
Fadenverlängerungssystem. Bei jeder Betätigung
des teilautomatischen Fadenverlängerungssystems
wird der Faden automatisch verlängert, damit Sie
immer mit der optimale Schnittbreite Ihren Rasen
kürzen.
Hinweis: Wenn Ihre Maschine zum ersten Mal in
Betrieb genommen wird, wird das eventuell
überstehende, überschüssige Ende des
Schnittfadens von der Schneideklinge der
Schutzhaubegekürzt.
Ist der Faden bei der ersten Inbetriebnahme zu kurz,
drücken Sie den Knopf an der Fadenspule und
ziehen den Faden kräftig heraus. Beim ersten Anlauf
wird der Schneidfaden automatisch au die optimale
Länge gekürzt.
Um die höchste Leistung von Ihrem Rasentrimmer zu
erhalten, sollten Sie bitte den folgenden
Anweisungen folgen:
Verwenden Sie den Rasentrimmer nicht ohne
Schutzvorrichtung.
Mähen Sie nicht, wenn das Gras nass ist. Die
besten Ergebnisse erzielen Sie bei trockenem
Gras.
Das Netzkabel an das Verlängerungskabel
anschließen und dieses am Handgriff einhängen.
(Bild 7)
Um Ihren Rasentrimmer einzuschalten, drücken
Sie die Einschaltsperre (Bild 1 Pos. 4) und
anschließend den Ein/Ausschalter (Bild 1 Pos.
3).
Um Ihren Rasentrimmer auszuschalten, lassen
Sie den Ein/Aus Schalter (Bild 1 / Pos.3) wieder
los.
Den Rasentrimmer nur dann an das Gras
annähern, wenn der Schalter gedrückt ist, d.h.
wenn der Rasentrimmer in Betrieb ist.
Um richtig zu schneiden, das Gerät seitlich
schwenken und Vorwärtsgehen. Halten Sie den
Rasentrimmer dabei um ca. 30° geneigt (siehe
Bild 8 und Bild 9).
Bei langem Gras muss das Gras von der Spitze
aus stufenweise kürzer geschnitten werden
(siehe Bild 10).
Nutzen Sie die Kantenführung, sowie die
Schutzhaube, um einen unnötigen
Fadenverschleiß zu vermeiden.
Halten Sie den Rasentrimmer fern von harten
Gegenständen, um einen unnötigen
Fadenverschleiß zu vermeiden.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 9

10
D
Verwendung des Rasentrimmers als
Kantenschneider
Um die Kanten von Rasen und Beeten zu schneiden,
kann der Rasentrimmer auf folgende Weise
umfunktioniert werden:
Die elektrische Versorgung des Rasentrimmers
abschalten.
Schieben Sie den Stellknopf (Bild 11 Pos. 1) in
Pfeilrichtung und ziehen Sie das Handgriffteil von
der Teleskopstange. Anschließend stecken sie
das Hangriffteil um 180° verdreht auf die Teles-
kopstange. Der Stellhebel rastet wieder selbst-
ständig ein.
Auf diese Weise hat man den Rasentrimmer zu
einem Kantenschneider umfunktioniert, mit dem
man Vertikalschnitte des Rasens ausführen kann
(Bild 12).
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
Ablagerungen an der Schutzabdeckung mit einer
Bürste entfernen
8.2 Austausch der Fadenspule
Achtung! Vor Austausch der Fadenspule ist
unbedingt der Netzstecker zu ziehen!
Drücken Sie seitlich auf die gekennzeichneten
Felder der Spulenabdeckung und entnehmen
diese mit der Spule (Bild 13 und Bild 14). Achten
Sie bitte darauf, dass die Feder nicht verloren
geht.
Entnehmen Sie die leere Fadenspule.
Führen Sie die Fadenenden der neuen
Fadenspule durch die Ösen der Spulenan-
deckung.
Setzen Sie die Spulenabdeckung mit der Spule
wieder in die Spulenaufnahme ein.
Beim ersten Anlauf wird der Schneidefaden
automatisch auf die optimale Länge gekürzt.
Achtung! Weggeschleuderte Teile des
Nylonfadens können zu Verletzungen führen!
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
Ersatzfadenspule Art.-Nr.: 34.050.10
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 10

11
D
10. Störungen
Gerät läuft nicht:
Überprüfen Sie, ob das Netzkabel ordnungsgemäß
angeschlossen ist und prüfen Sie die
Netzsicherungen. Falls das Gerät trotz vorhandener
Spannung nicht funktioniert, senden Sie es bitte an
die angegebene Kundendienstadresse.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 11

12
GB
Table of contents:
1. Safety regulations
2. Layout
3. Intended use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Troubleshooting
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 12

13
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
Explanation of the warning signs on the machine
(see Fig. 2)
AWarning!
BRead the instruction manual before starting!
CWear eye protection and ear plugs!
DProtect from moisture!
EPull out the mains plug before checking a
damaged power cable!
FKeep other people out of the danger area!
GThe equipment continues to rotate!
2. Layout (Fig. 1)
1 Power cable
2 Upper Handle
3 ON/OFF switch
4 Safety lock-off
5 Button to dismantle the appliance
6 Additional handle
7 Rotary knob for height adjustment
8 Safety cover
3. Proper use
The equipment is designed for cutting lawns and
small areas of grass in private and hobby gardens.
Equipment designed for use in private and hobby
gardens is regarded as unsuitable for use in public
facilities, parks and sports centers, along roadways,
or in agriculture and forestry. The operating
instructions as supplied by the manufacturer must be
kept and referred to in order to ensure that the
equipment is properly used and maintained.
Important. This equipment must not be used for
composting purposes (shredding) as this could
result in injury or damage to property.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage 230 V ~ 50 Hz
Power 350 W
Cutting circle Diameter 25 cm
Revolutions n011000 rpm
Cutting line diameter 1.2 mm
LpA sound pressure level 84 dB(A)
LWA sound power level 96 dB(A)
Vibration ahv 5,0 m/s²
Protection class: II / 쓑
Weight 2,2 kg
Sound and vibration values were measured in
accordance with EN 786.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 13

5. Before starting the equipment
5.1. Assembling the grass trimmer
To install the handle on the telescopic tube
Fit the handle on the telescopic tube and insert it as
far as possible (Figure 3). The button (1) will engage
automatically.
To install the safety hood
Place the safety hood on the motor head (Figure 4)
and then turn it clockwise until it engages (Figure 5).
Secure it with the screws supplied (Figure 5).
5.2. Height adjustment
You can set your optimal working position by
adjusting the height.
Place the grass trimmer on a firm surface. You can
adjust its height to suit your own height by undoing
the rotary knob (Figure 6 Item 1) and then adjusting
the telescopic tube. Then tighten the rotary knob
again.
6. Operation
The grass trimmer has a semi-automatic line
extension system. Each time you activate the semi-
automatic line extension system, the line will be
extended to ensure that you can cut your lawn with
the perfect cutting width at all times.
Note: If the line is too long when you use the
equipment for the first time, the surplus end of it will
be cut by the blade on the guard hood.
If the line is too short when you start the machine for
the first time, press the knob on the line spool and pull
the line hard. When you start the equipment again the
line will be cut to the perfect length automatically.
Your grass trimmer will work at its best if you
observe the following instructions:
앬Never use the grass trimmer without its safety
devices.
앬Do not cut grass when it is wet. The best results
are had on dry grass.
앬Connect the power cable to an extension cable
and hook the extension cable on the handle
(Figure 7).
앬To switch on your grass trimmer press the safety
lock-off (Figure 1 Item 4) and then press the
ON/OFF switch (Figure 1 Item 3).
앬To deactivate the grass trimmer, let go of the
On/Off switch (Figure 1 / Item 3).
앬Do not move the grass trimmer against the grass
until the switch is pressed, i.e. wait until the
trimmer is running.
앬For the correct cutting action, swing the grass
trimmer to the side as you walk forward, holding
it at an angle of approx. 30° as you do so (see
Figure 8 and Figure 9).
앬Make several passes to cut long grass shorter
step by step from the top (see Figure 10).
앬Make full use of the edge guide and the guide
hood in order to avoid unnecessary line wear
앬Keep the grass trimmer away from hard objects
in order to avoid unnecessary line wear.
Using the grass trimmer as an edge trimmer
To cut he edges of lawns and flower beds, the grass
trimmer can be converted as follows:
앬Switch off the power supply of the grass trimmer.
앬Push the button (Figure 11 Item 1) in the
direction indicated by the arrow and pull the
handle off the telescopic tube. Turn the handle
through 180° and slide it back into the telescopic
tube. The lever will engage automatically.
앬Now you have converted the grass trimmer to an
edge trimmer, for cutting the lawn vertically (Fig.
12).
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and ordering
of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
Use a brush to remove deposits from the safety
GB
14
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 14

GB
15
guard.
8.2 Replacing the line spool
Important. Make sure that you pull out the power
plug before replacing the line spool!
Press the sides of the spool cover as shown and
remove it with the spool (Figure 13 und Figure
14). Ensure that you do not lose the spring.
Remove the empty line spool.
Thread the ends of the line on the new line spool
through the eyelets in the spool cover.
Fit the spool cover and spool back into the spool
mounting.
When you start the equipment again the line will
be cut to the perfect length automatically.
Important. Bits of the nylon line could cause
injury when being flung out.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Spare line spool Art. no.: 34.050.10
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
10. Troubleshooting
The machine will not work:
Check that the power cable is connected properly
and check the mains fuses.
If the machine will not work despite the voltage
supply being OK, send it to the specified after-sales
service address.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 15

F
16
Sommaire :
1. Consignes de sécurité
2. Description de l’appareil
3. Utilisation conforme à l’affectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement réseau
8. Nettoyage, maintenance et commande de pièces de rechange
9. Mise au rebut et recyclage
10. Dérangements
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 16

F
17
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le petit manuel ci-joint.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
Explication de la plaque indicatrice sur l’appareil
(cf. fig. 2)
A Avertissement !
B Avant la mise en service, lisez le mode d’emploi !
C Portez des protections pour les yeux et l’ouïe !
D Protégez l’appareil contre l’humidité !
E Tirez la fiche de contact avant de contrôler une
ligne de raccordement endommagée !
F Tenez les autres personnes hors de la zone de
danger !
G L’outil continue à tourner par inertie !
2. Description de l’appareil (figure 1)
1. Câble réseau
2. Poignée supérieure
3. Interrupteur Marche/Arrêt
4. Verrouillage de démarrage
5. Bouton de réglage pour le démontage de
l’appareil
6. Poignée supplémentaire
7. bouton rotatif pour le réglage de la hauteur
8. couvercle de protection
3. Utilisation conforme à l’affectation
Cet appareil est conçu pour découper des gazons, de
petites surfaces d’herbe dans les jardins privés et les
jardins de loisirs.
Sont considérés comme des appareils de jardins
privés et de loisirs ceux qui ne sont pas utilisés dans
les installations publiques, les parcs, les terrains de
sport, au bord des rues ni dans l’agriculture et les
exploitations forestières. Le respect du mode
d’emploi joint par le producteur est la condition
primordiale préalable à une utilisation conforme de
l’appareil.
Attention ! L’appareil ne doit pas être utilisé
comme broyeur, dans le sens de compost, en
raison des risques issus pour les personnes et
les biens.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : 230 V ~ 50 Hz
Puissance 350 Watt
Cercle de coupe Ø 25 cm
Tours n011000 tr/min
Fil de coupe Ø 1,2 mm
Niveau de pression acoustique LpA 84 dB(A)
Niveau de puissance acoustique LWA 96 dB(A)
Vibration ahv 5,0 m/s²
Catégorie de protection : II / 쓑
Poids 2,2 kg
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 786.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 17

5. Avant la mise en service
5.1. Assemblage de la débroussailleuse
Montage de la poignée sur le tube télescopique
Enfichez la poignée jusqu’à la butée dans le tube
télescopique (figure 3). Le bouton de réglage (1)
s’enclenche automatiquement.
Montage du capot protecteur
Enfichez le capot protecteur dans la tête du moteur
(figure 4) et ensuite faites tourner dans le sens des
aiguilles d’une montre jusqu’à ce qu’il s’encrante
(figure 5). Vissez à l’aide des vis ci-jointes (figure 5).
5.2. Réglage en hauteur
En réglant la hauteur, vous pouvez obtenir une
position optimale de travail.
Placez la débroussailleuse sur le sol de façon stable.
En desserrant le bouton rotatif (figure 6 rep. 1) et en
déplaçant ensuite le tube télescopique, la hauteur
correspondante au corps de l’opérateur peut être
réglée. Resserrez ensuite le bouton rotatif.
6. Commande
La débroussailleuse possède un système
d’allongement de fil semi-automatique. A chaque
actionnement du système d’allongement de fil semi-
automatique, le fil est automatiquement rallongé afin
que vous puissiez toujours couper votre gazon à la
longueur optimale.
Remarque : Si vous mettez votre machine pour la
première fois en service, le bout du fil de coupe qui
dépasse éventuellement, en excédent, est raccourci
par la lame coupante du capot protecteur.
Si le fil est trop court lors de la première mise en
service, appuyez sur le bouton au niveau de la bobine
de fil et tirez fortement sur le fil pour le faire sortir.
Lors de la première mise en route du fil de coupe, il
est coupé à la longueur optimale.
Pour obtenir la meilleure efficacité qu’il soit de votre
faucheuse, veuillez suivre les instructions suivantes:
앬N’utilisez jamais la faucheuse sans dispositif de
protection.
앬Ne coupez pas d’herbe lorsqu’elle est mouillée.
Vous obtiendrez de meilleurs résultats lorsque
l’herbe est sèche.
앬Raccordez le câble électrique au câble de
rallonge et accrochez-le à la poignée (fig. 7).
앬Pour mettre votre débroussailleuse en circuit,
appuyez sur l’interrupteur de verrouillage (figure
1 rep. 4) et ensuite sur l’interrupteur marche/arrêt
(figure 1 rep. 3).
앬Pour arrêter votre faucheuse, cessez d’appuyer
sur l’interrupteur Marche/Arrêt (fig. 1/Position 3).
앬N’approchez la faucheuse du gazon que lorsque
l’interrupteur est enfoncé, c’est-à-dire que la
faucheuse est en service.
앬Pour bien couper, inclinez l’appareil de côté et
avancez en conservant un angle d’inclinaison
d’env. 30° (cf. fig. 8 et 9).
앬Lorsque l’herbe est longue, coupez-la par étapes
en commençant par la pointe de l’herbe (cf. fig.
10).
앬Profitez du dispositif de guidage du bord de la
coupe ainsi que du capot de protection, pour
prévenir une usure inutile du fil.
앬Pour empêcher une usure inutile du fil, évitez de
toucher des objets durs.
Utilisation de la débroussailleuse sous forme de
coupe-bordure
Afin de couper les bordures de gazon et de plates-
bandes, transformez la débroussailleuse comme suit:
앬Coupez l’approvisionnement électrique du
coupe-herbe-bordure.
앬Tournez sur le bouton de réglage (figure 11 rep.
1) dans le sens des aiguilles d’une montre et
retirez la partie poignée de la tige télescopique.
Ensuite, enfichez la poignée avec un tour de
180° sur la tige télescopique. Le levier de
réglage s’enclenche encore automatiquement.
앬De cette manière, vous pouvez transformer le
coupe-herbe-bordure en un coupe-herbe-bordure
avec lequel il est possible de couper le gazon
verticalement (fig. 12).
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
F
18
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 18

F
19
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l’appareil avec
un chiffon propre ou soufflez dessus avec de l’air
comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l’appareil. Veillez à ce qu’aucune
eau n’entre à l’intérieur de l’appareil.
Retirez les dépôts du couvercle de protection
avec une brosse
8.2 Echange de la bobine de fil
Attention ! Tirez absolument la fiche de contact
avant de remplacer la bobine !
Appuyez latéralement sur le couvercle de la
bobine au niveau des repères et enlevez ce
dernier en même temps que la bobine (figure 13
et figure 14). Veillez à ne pas perdre le ressort.
Retirez la bobine de fil vide.
Faites passer les extrémités de la nouvelle
bobine de fil à travers les œillets du couvercle de
la bobine.
Remettez le recouvrement de la bobine et la
bobine en place dans son logement.
Lors de la première mise en route du fil de coupe,
il est coupé à la longueur optimale.
Attention ! Des objets éjectés par le fil de Nylon
peuvent provoquer des
blessures !
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
’adresse www.isc-gmbh.info
Bobine de fil de rechange réf. : 34.050.10
9. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !
10. Dérangements
L’appareil ne démarre pas :
Vérifiez que le câble électrique est correctement
branché et contrôlez les fusibles.
Dans le cas où l’appareil ne fonctionne pas alors que
la tension est présente, renvoyez celui-ci au service
après-vente, à l’adresse indiquée.
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 19

I
20
Indice
1. Avvertenze di sicurezza
2. Descrizione dell’apparecchio
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Sostituzione del cavo di alimentazione
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Anomalie
Anleitung_ET_350_25_SPK7:_ 01.12.2008 14:55 Uhr Seite 20
