Glen Dimplex LAW 9IMR User guide

LAW 14IMR
LAW 14ITR
LAW 9IMR
Bestell-Nr. | Order no. | No de commande: 452162.66.04 DE | EN | FR · FD 9912
LAW 9IMR
LAW 14IMR
LAW 14ITR
Montage- und
Gebrauchsanweisung
Split-Luft-Wasser-
Wärmepumpe
mit Hydrotower
Installation and
Operating Instruction
Split air-to-Water
Heat Pump
with Hydrotower
Instuctionsd‘installation
et d‘utilisation
Pompe à chaleur
deux unitès air-eau avec
tour hydraulique combinèe
Glen
Dimplex
Thermal
Solutions
Dimplex

www.gdts.one 452162.66.04 · FD 9912 DE-1
LAW 9IMR - LAW 14ITR Deutsch
Inhaltsverzeichnis
1 Bitte sofort lesen .........................................................................................................................................DE-2
1.1 Wichtige Hinweise ...........................................................................................................................................................DE-2
1.2 Bestimmungsgemäßer Gebrauch ..............................................................................................................................DE-2
1.3 Gesetzliche Vorschriften und Richtlinien.................................................................................................................DE-2
2 Verwendungszweck ...................................................................................................................................DE-3
2.1 Anwendungsbereich.......................................................................................................................................................DE-3
2.2 Allgemeine Eigenschaften ............................................................................................................................................DE-3
3 Lieferumfang................................................................................................................................................DE-3
3.1 Inneneinheit .......................................................................................................................................................................DE-3
3.2 Schaltblech.........................................................................................................................................................................DE-3
3.3 Wärmepumpenmanager ...............................................................................................................................................DE-3
4 Transport.......................................................................................................................................................DE-3
5 Aufstellung....................................................................................................................................................DE-4
5.1 Inneneinheit .......................................................................................................................................................................DE-4

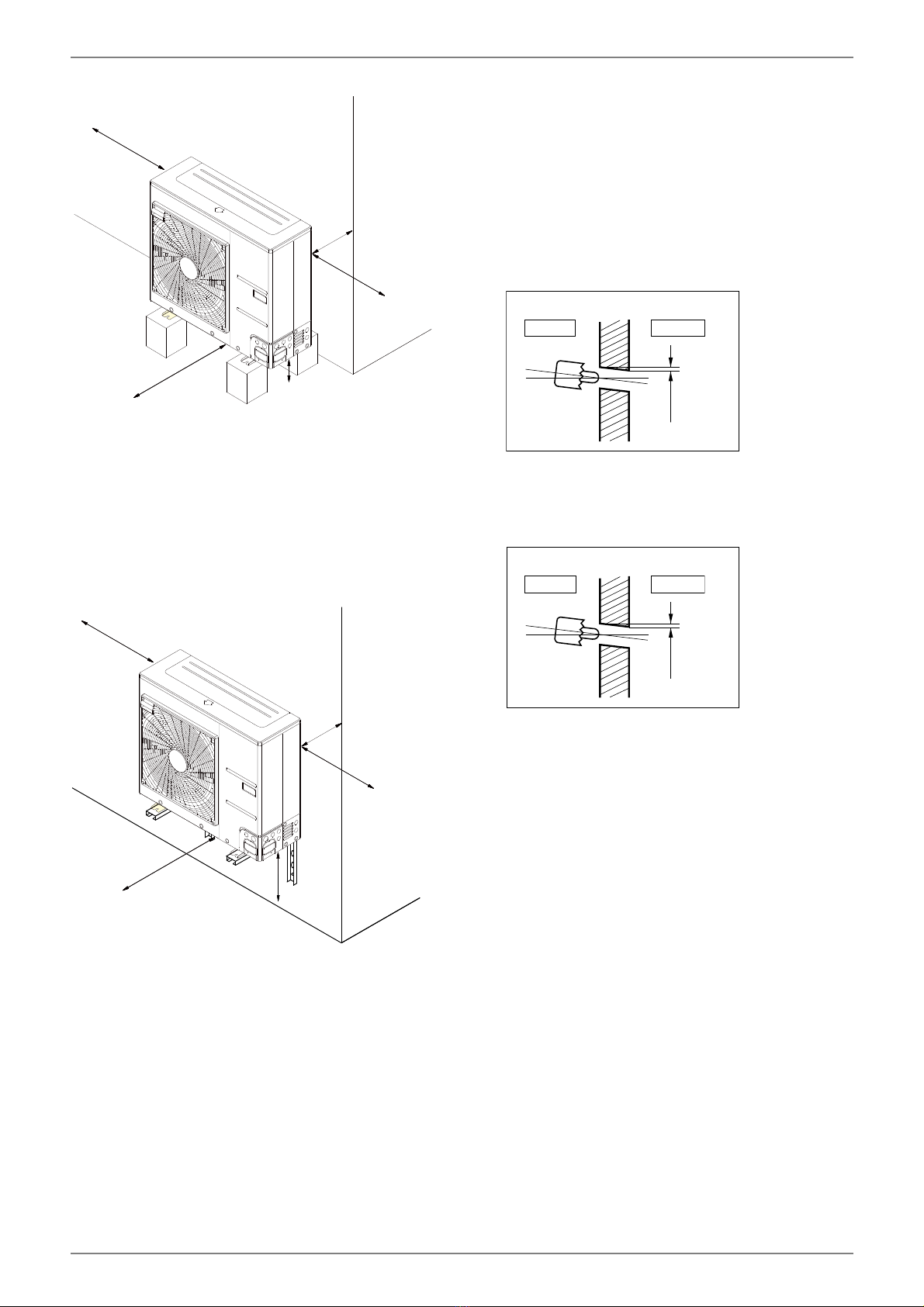

5.2 Außeneinheit......................................................................................................................................................................DE-4

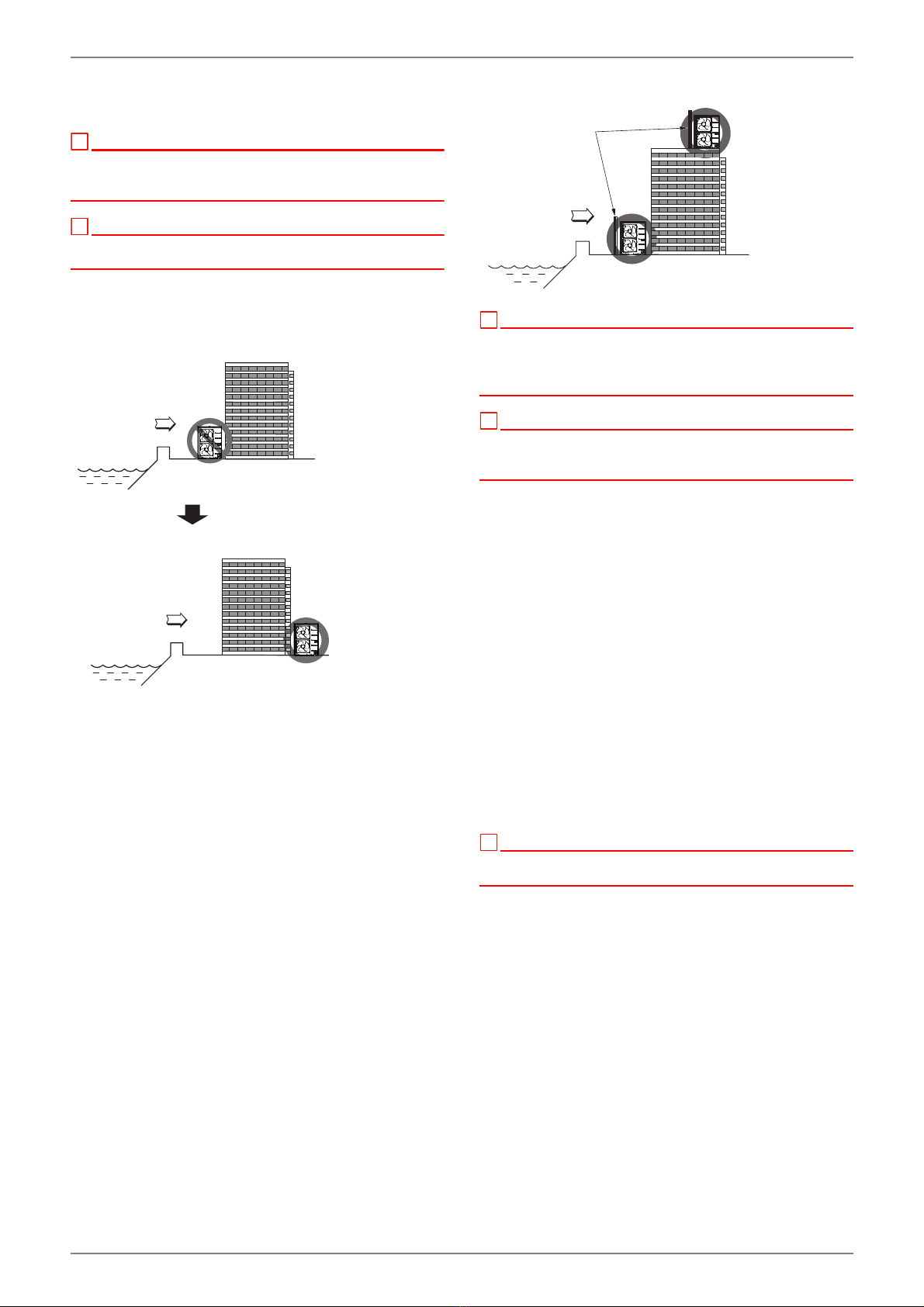

5.3 Vorsichtshinweise im Winter und bei jahreszeitlich bedingten Winden .......................................................DE-6
6 Innengerätemontage..................................................................................................................................DE-7
6.1 Allgemein ............................................................................................................................................................................DE-7
6.2 Heizungsseitiger Anschluss..........................................................................................................................................DE-7
7 Inbetriebnahme ...........................................................................................................................................DE-9
7.1 Allgemein ............................................................................................................................................................................DE-9
7.2 Vorbereitung......................................................................................................................................................................DE-9
7.3 Vorgehensweise bei Inbetriebnahme .......................................................................................................................DE-9

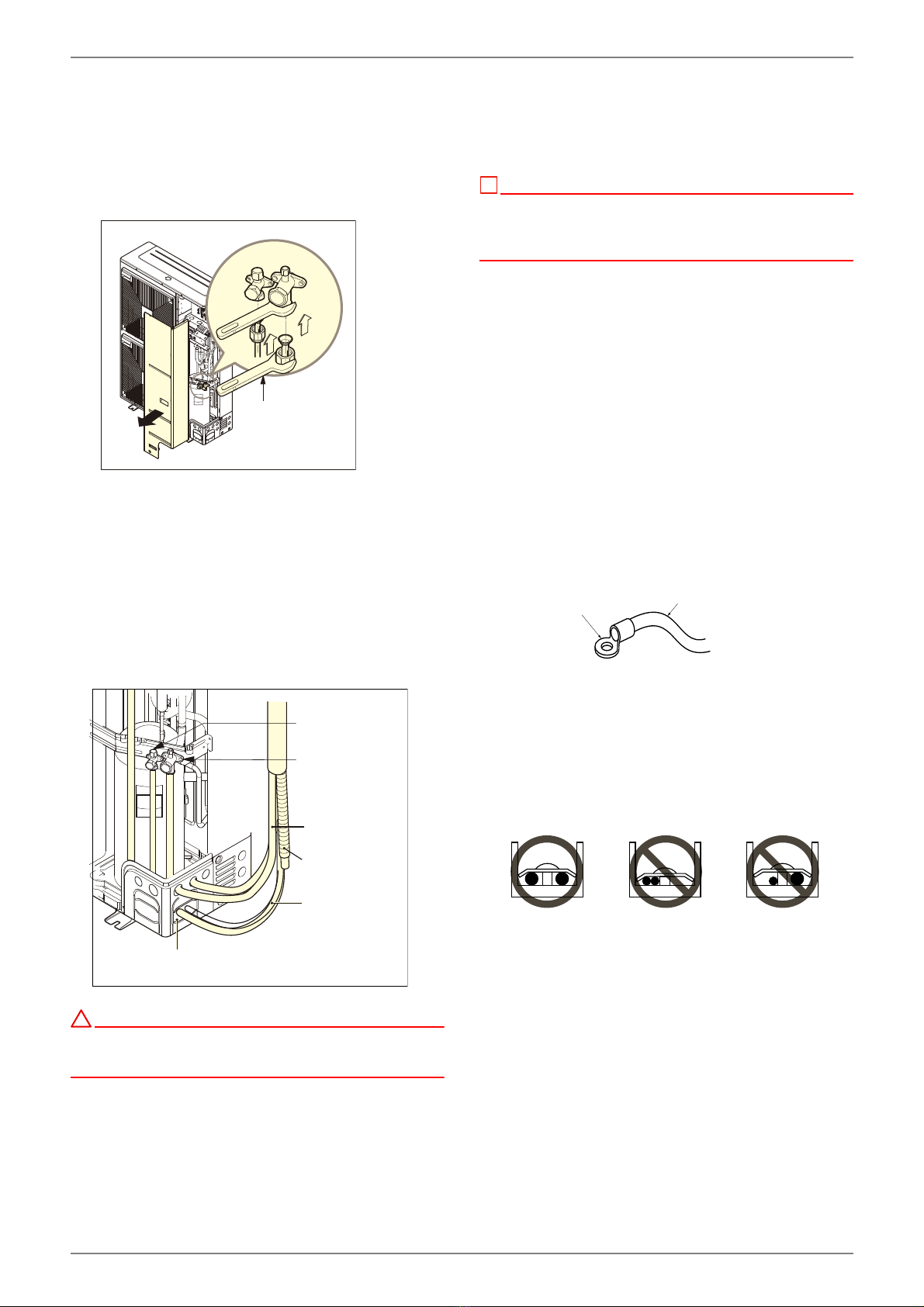

8 Anschluss der Rohrleitungen und Kabel am Außengerät .............................................................. DE-10

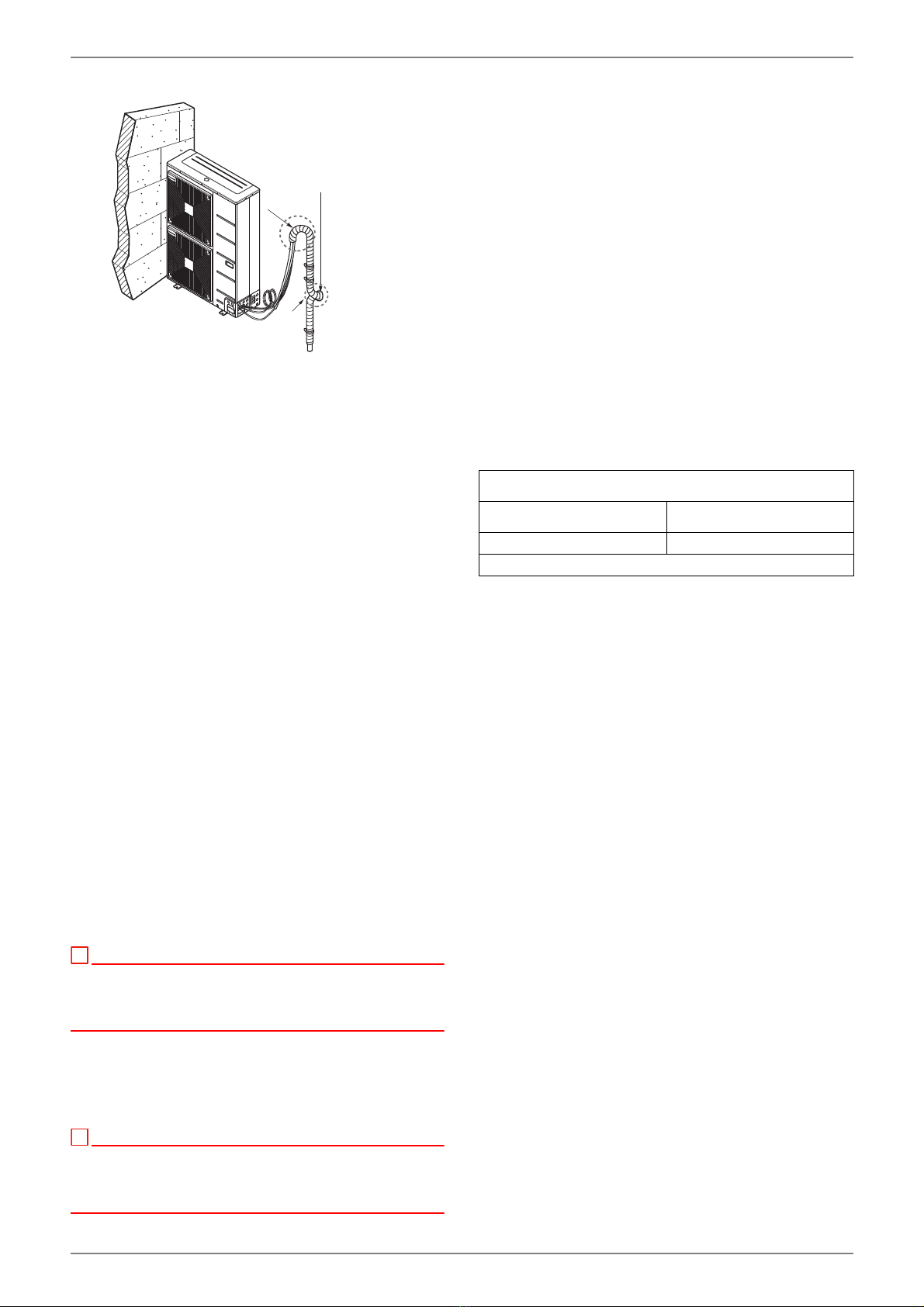

8.1 Kältemittelrohre.............................................................................................................................................................DE-10
8.2 Elektrische Anschlüsse................................................................................................................................................DE-12
8.3 Abschließende Arbeiten ............................................................................................................................................. DE-13
8.4 Dichtigkeitsprüfung und Evakuieren...................................................................................................................... DE-14
9 Prüfpunkte, Wartung und Störungsbehebung................................................................................. DE-15
9.1 Checkliste vor Inbetriebnahme ................................................................................................................................ DE-15
9.2 Wartung............................................................................................................................................................................ DE-16
9.3 Störungsbehebung.......................................................................................................................................................DE-16

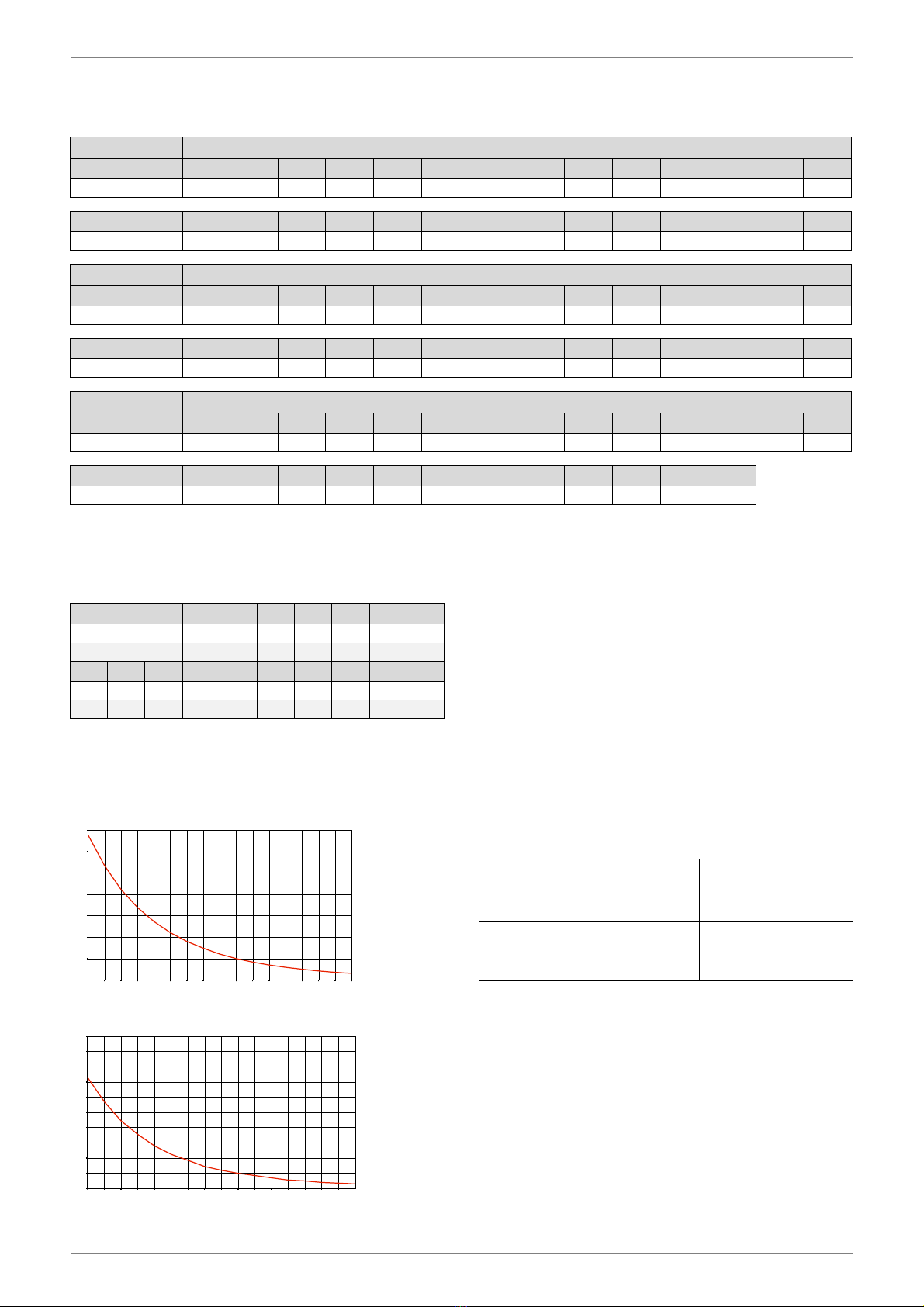

9.4 Kennlinien Temperaturfühler Außengerät............................................................................................................DE-17
9.5 Kennlinien Temperaturfühler Innengerät .............................................................................................................DE-17
10 Reinigung / Pflege ................................................................................................................................... DE-18
10.1 Pflege ................................................................................................................................................................................ DE-18
10.2 Reinigung Heizungsseite............................................................................................................................................ DE-18
10.3 Korrosionsschutzanode .............................................................................................................................................. DE-18
11 Störungen / Fehlersuche........................................................................................................................ DE-18
12 Außerbetriebnahme / Entsorgung....................................................................................................... DE-18
13 Geräteinformation.................................................................................................................................... DE-19
14 Produktinformationen gemäß Verordnung (EU) Nr.813/2013, Anhang II, Tabelle 2 .............. DE-21
Anhang / Appendix / Annexes ........................................................................................................................... A-I
Maßbilder / Dimension Drawings / Schémas cotés............................................................................................... A-II
Diagramme / Diagrams / Diagrammes.....................................................................................................................A-VI
Stromlaufpläne / Circuit diagrams / Schémas électriques ...............................................................................A-VIII
Hydraulische Einbindungsschemen / Hydraulic integration
diagrams / Schémas d'intégration hydraulique ....................................................................................................A-XX
Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ................................... A-XXV

DE-2 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
1 Bitte sofort lesen
1.1 Wichtige Hinweise
ACHTUNG!
!!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige
Putzmittel, da diese die Oberfläche angreifen.
ACHTUNG!
!!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind.
ACHTUNG!
!!
Inneneinheit und Transportpalette sind mittels Schrauben
miteinander verbunden.
ACHTUNG!
!!
Im unbefüllten Zustand (Pufferspeicher und
Warmwasserspeicher ohne Wasser) neigt das Gerät zum
Umkippen in Richtung der hydraulischen
Montagebaugruppe. Nicht an die Geräterückseite lehnen!
ACHTUNG!
!!
Bei vollentsalztem Wasser ist darauf zu achten, dass der
minimal zulässige pH-Wert von 7,5 (minimal zulässiger Wert
für Kupfer) nicht unterschritten wird. Eine Unterschreitung
kann zur Zerstörung der Wärmepumpe führen.
ACHTUNG!
!!
Ein Betrieb der Wärmepumpe mit niedrigeren
Systemtemperaturen kann zum Totalausfall der
Wärmepumpe führen. Nach einem längeren Stromausfall ist
die oben genannte Vorgehensweise für die Inbetriebnahme
anzuwenden.
ACHTUNG!
!!
Arbeiten an der Anlage dürfen nur vom autorisierten und
sachkundigen Kundendienst durchgeführt werden.
ACHTUNG!
!!
Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr
von Störungen beim Betrieb.
ACHTUNG!
!!
Öffnen Sie auf keinen Fall die Ventile des Außenteils. Führen
Sie erst die Arbeiten aus den Kap. 8.2 auf S. 12 und Kap. 8.3
auf S. 13 aus.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßi-
gen Abständen zu überprüfen. Eine jährliche Wartung durch
eine Fachfirma wird empfohlen.
Der Ablauf des Sicherheitsventils sollte einsehbar in einen
Schmutzwasser-Abfluss führen.
Der Errichter der Heizanlage muss eigenverantwortlich prüfen,
ob ein zusätzliches Ausdehnungsgefäß erforderlich ist.
Durch eine vernünftige Betriebsweise sind erhebliche Energie-
einsparungen möglich. Im Wärmepumpenbetrieb sollte die
Heizwassertemperatur so gering wie nötig sein. Die Auslegung
der Systemtemperatur obliegt dem Planer der Heizungsanlage.
Bei Installation einer Fußbodenheizung sollte ein sinnvoller
Wert für die maximale Vor- bzw. Rücklauftemperatur im
Wärmepumpenmanager eingestellt werden. Die Position des
Temperaturfühlers ist hierbei zu beachten.
1.2 Bestimmungsgemäßer
Gebrauch
Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-
wendungszweck freigegeben. Ein anderer oder darüber hinaus
gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu
zählt auch die Beachtung der zugehörigen Projektierungsun-
terlagen. Änderungen oder Umbauten am Gerät sind zu unter-
lassen.
1.3 Gesetzliche Vorschriften und
Richtlinien
Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EU-
Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch
im häuslichen Umfeld bestimmt und unterliegt damit den An-
forderungen der EU-Richtlinie 2014/35/EU (Niederspannungs-
richtlinie). Sie ist damit ebenfalls für die Benutzung durch Laien
zur Beheizung von Läden, Büros und anderen ähnlichen Ar-
beitsumgebungen, von landwirtschaftlichen Betrieben und von
Hotels, Pensionen und ähnlichen oder anderen Wohneinrich-
tungen vorgesehen.
Bei der Konstruktion und Ausführung des LAW-Gerätes wurden
alle entsprechenden EG-Richtlinien, DIN- und VDE-Vorschrif-
ten eingehalten (siehe CE-Konformitätserklärung).
Beim elektrischen Anschluss des LAW-Gerätes sind die ent-
sprechenden VDE-, EN- und IEC-Normen einzuhalten. Außer-
dem müssen die Anschlussbedingungen der Versorgungsnetz-
betreiber beachtet werden.
Beim Anschließen der Heizungsanlage sind die einschlägigen
Vorschriften einzuhalten. Weiterhin sind bei dem Anschluss des
LAW-Gerätes an die Trinkwasserversorgung die für die örtliche
Trinkwasserversorgung geltenden Vorschriften zu beachten.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des si-
cheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus
resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Be-
nutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
ACHTUNG!
!!
Für den Betrieb und die Wartung einer Wärmepumpe sind die
rechtlichen Anforderungen des Landes einzuhalten, in dem
die Wärmepumpe betrieben wird. Je nach
Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in
regelmäßigen Abständen durch entsprechend geschultes
Personal zu überprüfen und zu protokollieren.
Nähere Angaben dazu befinden sich im beiliegenden Logbuch.

www.gdts.one 452162.66.04 · FD 9912 DE-3
LAW 9IMR - LAW 14ITR Deutsch
2 Verwendungszweck
2.1 Anwendungsbereich
Die Inneneinheit bildet die Schnittstelle zwischen einer rever-
siblen Wärmepumpe und dem Heiznetz im Gebäude. Die Inne-
neinheit beinhaltet alle hydraulischen Komponenten die zwi-
schen Wärmeerzeugung und Wärmeverteilung mit einem
ungemischten Heizkreis benötigt werden.
2.2 Allgemeine Eigenschaften
Geringer Installationsaufwand
Anschlussfertig, enthält alle wesentlichen Komponenten
über Pumpen, Absperrungen, Sicherheitstechnik und
Wärmepumpenmanager
Integrierter 300 l Warmwasserspeicher
Integrierter 100 l Pufferspeicher
Die stufenlos arbeitende Umwälzpumpe ermöglicht eine
bedarfsabhängige Leistungsanpassung.
optionaler Tauchheizkörper bis max. 6 kW
Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunter-
stützung.
3Lieferumfang
3.1 Inneneinheit
Hydraulische Komponenten
Kombinierter Speicher- mit integriertem 100 l Pufferspei-
cher und 300 l Warmwasserspeicher
Ungemischter Heizkreis inkl. geregelter Umwälzpumpe
Absperrungen
2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung
von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur-
begrenzer
Überströmventil
3-Wege Umschaltventil zur Erzeugung von Warmwasser
Sicherheitstechnische Ausstattung:
Sicherheitsventil, Ansprechdruck 2,5 bar
Anschluss für externes Ausdehnungsgefäß
Kältetechnische Komponenten
Wärmetauscher Kältemittel / Heizwasser
Anschlüsse für Splitleitung
3.2 Schaltblech
ACHTUNG!
!!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind.
Das Schaltblech befindet sich im oberen Bereich der Innenein-
heit. Nach der Demontage der Frontabdeckung ist der Elekt-
robereich frei zugänglich.
Auf dem Schaltblech befinden sich die Netzanschluss-
klemmen, Heizungsschütze, Anschlussklemmen für die Verbin-
dungsleitung zur Wärmepumpe und der Wärmepumpenmana-
ger.
3.3 Wärmepumpenmanager
Der integrierte Wärmepumpenmanager ist ein komfortables
elektronisches Regel- und Steuergerät. Er steuert und über-
wacht die gesamte Heizungsanlage in Abhängigkeit von der
Außentemperatur, die Warmwasserbereitung und die sicher-
heitstechnischen Einrichtungen.
Funktionsweise und Handhabung des Wärmepum-
penmanagers sind in der beiliegenden Gebrauchsanweisung
beschrieben.

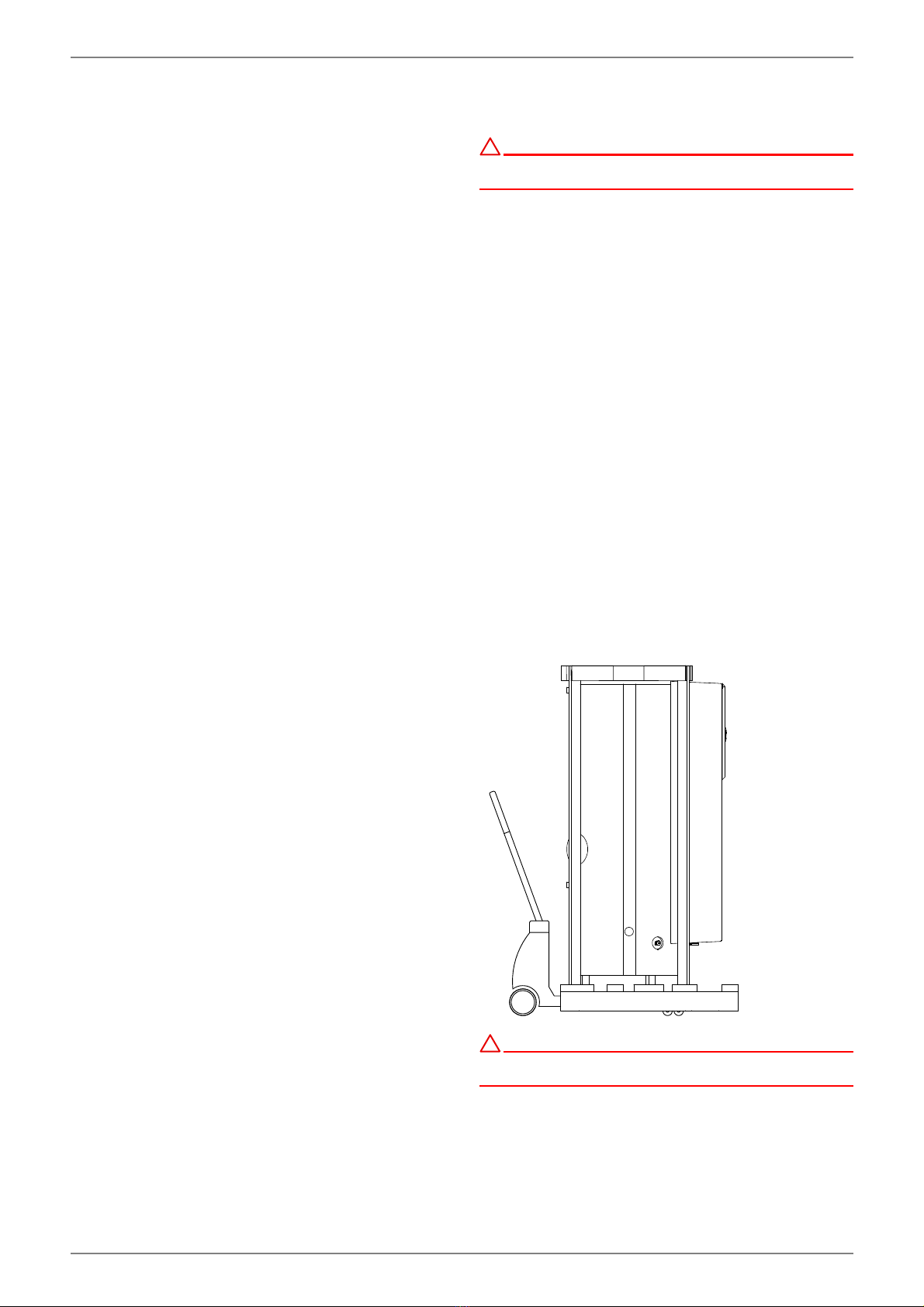

4 Transport
Der Transport zum endgültigen Aufstellungsort sollte mit der
Palette erfolgen. Das Grundgerät bietet einerseits die Trans-
portmöglichkeit mit Hubwagen, Sackkarre o.Ä..
ACHTUNG!
!!
Inneneinheit und Transportpalette sind mittels Schrauben
miteinander verbunden.

DE-4 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
5Aufstellung
5.1 Inneneinheit
Das Gerät ist grundsätzlich in Innenräumen auf einer ebenen,
glatten und waagerechten Fläche aufzustellen. Die Innenein-
heit muss so aufgestellt sein, dass Wartungsarbeiten von der
Bedienseite problemlos durchgeführt werden können. Dies ist
gewährleistet, wenn ein Abstand von 1 m an der Frontseite ein-
gehalten wird. Bei der erforderlichen Höhe des Aufstellraumes
muss der Platzbedarf (ca. 30 cm siehe Maßbild) für den Wech-
sel der Schutzanode berücksichtigt werden. Der Einbau muss
in einem frostsicheren Raum und über kurze Leitungswege er-
folgen.
ACHTUNG!
!!
Im unbefüllten Zustand (Pufferspeicher und
Warmwasserspeicher ohne Wasser) neigt das Gerät zum
Umkippen in Richtung der hydraulischen
Montagebaugruppe. Nicht an die Geräterückseite lehnen!
Die Aufstellung und Installation muss von einer zugelassenen
Fachfirma erfolgen.
Abb. 5.1: Abstände Inneneinheit
Bei Installation der Inneneinheit in einem Obergeschoss ist die
Tragfähigkeit der Decke zu prüfen und aus akustischen Grün-
den die Schwingungsentkoppelung sehr sorgfältig zu planen.
Eine Aufstellung auf einer Holzdecke ist abzulehnen.
5.2 Außeneinheit
Es wird empfohlen, die Außeneinheit wandnah auf einem
vom Gebäude getrennten Fundament zu montieren mit
einem Abstand von mindestens 0,3 m an der Ansaugseite
(Abb. 5.2 + Abb. 5.3).
Falls eine Überdachung gegen direkte Sonneneinstrah-
lung, Regen oder Schnee angebracht wird, darf der Wär-
meaustausch des Gerätes nicht behindert werden.
Bei freier Aufstellung ist das Fundament auf der An-
saugseite bündig mit dem Geräte abzuschließen. Dies ver-
meidet, dass sich Schnee zwischen Fundament und Ver-
dampfer aufbaut.
Die angegebenen Mindestabstände (Abb. 5.2) sind einzu-
halten.
Der Montageort ist so zu wählen, dass Personen möglichst
nicht durch warme/kalte Luftbewegungen bzw. Schalle-
missionen belästigt werden.
Die Kondensatwanne bietet verschiedene Möglichkeiten
für den Kondensatablauf. In wärmeren Regionen kann das
Kondensat frei aus dem Gerät ablaufen. In Regionen mit
längeren Frostperioden ist ein kontrollierter Kondensatab-
lauf sicherzustellen.
Abb. 5.2
Abb. 5.3
ca. / app. / env. 1m
Schutzanode
Protection anode
Anode anticorrosion
0,2 m
0,3 m
Wärmepumpe
Kondensatablauf
Frostgrenze
0,3 m
0,2 m
> 5%
Wärmepumpe
Kondensatabla
Frostgrenze

www.gdts.one 452162.66.04 · FD 9912 DE-5
LAW 9IMR - LAW 14ITR Deutsch
Abb. 5.4
Eine Montage auf Wandkonsolen wird nicht empfohlen, da es
häufig zu Schallproblemen kommen kann.
Falls diese Aufstellungsvariante gewählt wird, sind folgende
Punkte zu beachten:
Gummipuffer vorsehen
Gewicht der Außeneinheit beachten
maximale Höhe der Wandkonsole über Boden 1 m
Mindestabstände sind einzuhalten
Abb. 5.5
5.2.1 Wanddurchbruch für Split- und
Elektroleitungen
Zum Verlegen der Split- und Elektroleitungen gehen Sie
bitte wie folgt vor:
Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit
einem Kernbohrer.
Die Rohrleitungsöffnung sollte zum Außengerät hin leicht
geneigt sein, sodass kein Regen in das Gebäude eindrin-
gen kann.
5.2.2 Wanddurchbruch für
Kondensatablauf
1,5 m1,5 m 1,5 m1,5 m
2 m2 m
0,0,3 m
0,0,3 m
1,5 m1,5 m 1,5 m1,5 m
2 m2 m
0,0,3 m
0,0,3 m
Wand
5~7mm
Außengerät
Innengerät
Wand
5~7mm
Außengerät Innengerät

DE-6 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
5.2.3 Montage in Küstengebieten
HINWEIS
º
Die Luft-Wasser-Wärmepumpe darf NICHT in Gebieten
montiert werden, an denen korrosive Gase wie z. B. Säuren
oder alkalische Gase auftreten können.
HINWEIS
º
Falls das Außengerät in einem Küstengebiet montiert wird,
sollte ein direkter Seewind vermieden werden.
Fall 1: Falls das Außengerät in einem Küstengebiet montiert
wird, sollte ein direkter Seewind vermieden werden. Montieren
Sie das Außengerät entgegen der Seewindrichtung.
Fall 2: Falls das Außengerät in Seewindrichtung montiert wird,
errichten Sie einen Windschutz, um den Seewind abzufangen.
Der Windschutz sollte robust genug sein, um den Seewind
abzufangen, etwa aus Beton.
Höhe und Breite des Windschutzes sollten mindestens
150% des Außengerätes betragen.
Es sollte ein Abstand von mindestens 700 mm zum Außen-
gerät eingehalten werden, um einen ausreichenden Luft-
strom zu gewährleisten.
HINWEIS
º
Falls die beschriebenen Anforderungen bei der Montage in
Küstengebieten nicht eingehalten werden können, setzen Sie
sich bitte mit Dimplex Mitarbeitern in Verbindung, um weitere
Hinweise zum Korrosionsschutz zu erhalten.
HINWEIS
º
Staub- und Salzverunreinigungen am Wärmetauscher sollten
regelmäßig (mindestens jährlich) mit Wasser gereinigt
werden.
5.3 Vorsichtshinweise im Winter
und bei jahreszeitlich bedingten
Winden
In Schneegebieten oder an sehr kalten Orten müssen aus-
reichende Schutzmaßnahmen getroffen werden, um den
ordnungsgemäßen Betrieb des Gerätes zu gewährleisten.
Montieren Sie das Außengerät so, dass Schnee nicht direkt
auf das Gerät fallen kann. Wenn sich Schnee im Lufteinlass
ansammelt und gefriert, können Fehlfunktionen auftreten.
Montieren Sie in Gebieten mit Schneefall eine Abdeckung.
Montieren Sie das Außengerät in Gebieten mit viel Schnee-
fall mindestens auf mittlere Schneefallhöhe (durchschnitt-
licher jährlicher Schneefall).
Falls sich mehr als 100 mm Schnee auf dem Außengerät
ansammelt, sollte der Schnee vor dem Betrieb beseitigt
werden.
HINWEIS
º
Ansaug- und Auslassöffnung des Außengerätes möglichst
nicht gegen den Wind ausrichten.
dniweeS
dniweeS
Seewind
Windschutz

www.gdts.one 452162.66.04 · FD 9912 DE-7
LAW 9IMR - LAW 14ITR Deutsch
6 Innengerätemontage
6.1 Allgemein
An der Inneneinheit sind folgende Anschlüsse herzustellen.
Vor-/ Rücklauf Heizungsanlage
Ablauf Sicherheitsventil
Stromversorgung
Warmwasserleitung
Zirkulationsleitung (optional)
Kaltwasserleitung
Spannungsversorgung
Split-Kältemittelleitung
HINWEIS
º
Bei der Demontage der Gerätehaube ist zu berücksichtigen,
dass die Länge der Verbindungsleitung - zwischen dem
Bedienteil in der Gerätehaube und dem Regler auf dem
Schaltblech - nur 1,5m beträgt. Kann die demontierte
Gerätehaube nur weiter entfernt abgestellt werden, ist zuvor
die Steckverbindung am Regler oder am Bedienteil zu lösen.
6.2 Heizungsseitiger Anschluss
Die heizungsseitigen Anschlüsse an der Inneneinheit sind mit
1 1/4" flachdichtendem Außengewinde versehen. Beim An-
schluss muss an den Übergängen mit einem Schlüssel gegen-
gehalten werden.
Vom Sicherheitsventil führt ein ¾"-formstabiler Kunststoff-
schlauch (Außendurchmesser ca. 19 mm) (im Bereich hinter
den Splitleitungsanschlüssen) nach außen. Dieser Schlau muss
mit der bauseits erforderlichen Verlängerung, in ein Syphon
bzw. Abfluss geführt werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5 µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vermieden werden, ist aber in Anlagen mit Vorlauftemperaturen
kleiner 60 °C vernachlässigbar gering. Bei Hochtemperatur-
Wärmepumpen und vor allem bei bivalenten Anlagen im gro-
ßen Leistungsbereich (Kombination Wärmepumpe + Kessel)
können auch Vorlauftemperaturen von 60 °C und mehr erreicht
werden. Daher sollte das Füll- und Ergänzungswasser nach VDI
2035 - Blatt 1 folgende Richtwerte erfüllen. Die Werte der Ge-
samthärte können der Tabelle entnommen werden.
Abb. 6.1:Richtwerte für Füll- und Ergänzungswasser nach VDI 2035
Bei Anlagen mit überdurchschnittlich großem spezifischem An-
lagenvolumen von 50 l/kW empfiehlt die VDI 2035 den Einsatz
von vollentsalztem Wasser und einem pH-Stabilisator um die
Korrosionsgefahr in der Wärmepumpe und der Heizungsanlage
zu minimieren.
ACHTUNG!
!!
Bei vollentsalztem Wasser ist darauf zu achten, dass der
minimal zulässige pH-Wert von 7,5 (minimal zulässiger Wert
für Kupfer) nicht unterschritten wird. Eine Unterschreitung
kann zur Zerstörung der Wärmepumpe führen.
Pufferspeicher und Heizungsnetz sind über den Füll- und Ent-
leerungshahn an der Inneneinheit zu befüllen. Die Entlüftung
des Speicherbehälters erfolgt über den Entlüftungshahn an der
oberen Rohrverbindung zum Speicher.
Für das vollständige Entlüften der Inneneinheit ist das 3-Wege
Mischerventil manuell auf die "mittlere Position" zu stellen
(nach dem Entlüften zurückstellen).
HINWEIS
º
Falls das Gerät an einem vorhandenen hydraulischen
Wasserkreislauf angeschlossen wird, müssen die
hydraulischen Rohrleitungen unbedingt gereinigt werden, um
Rückstände und Kalk zu entfernen.
Im Heizkreis ist bauseits noch eine entsprechende Entlüftungs-
einrichtung vorzusehen.
Gesamtheiz-
leistung in kW
Summe
Erdalkalien in mol/
m³ bzw. mmol
Spezifisches Anlagenvolumen
(VDI 2035) in l/kW
< 20 20 < 50 50
Gesamthärte in °dH
< 50 2,0 16,8 11,2
< 0,111
50 - 200 2,0 11,2 8,4
200 - 600 1,5 8,4 < 0,111
> 600 < 0,02 < 0,111
1. Dieser Wert liegt außerhalb des zulässigen Werts für Wärmetauscher in
Wärmepumpen.

DE-8 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
Weiter ist es empfehlenswert vor der Einbindung der Innenein-
heit im Heizungsrücklauf eine Absperrvorrichtung vorzusehen.
Heizungsanschlussrohre zur Wärmepumpe können ggf. auch
unter den Speicher zu dessen Rückseite geführt werden.
Für die Einbindung eines zweiten (externen) Wärmeerzeugers in
den Heizwasserkreis ist es erforderlich an der Unterseite der
Geräteabdeckhaube den materialverdünnten Bereich heraus-
zuschneiden.
Weiterhin muss die Kupferrohrbrücke (in Fließrichtung) vor der
Elektoheizung entfernt werden. Soll die Elektroheizung im
Heizwasserkreis verbleiben muss der Heizkörper um ca. 18° -
20° zum Speicher hin gedreht werden. Dies ist für einen behin-
derungsfreien Anschluss (mit Rohrbogen 28 und Überwurf-
mutter) erforderlich.
Soll die Elektroheizung aus dem Heizkreis entfallen, erfolgt die
flachdichtende Anbindung der Heizungsrohre direkt an die Ge-
windeanschlüsse 1 1/4". In diesem Fall ist das angeschlossene
Vorlaufrohr im Bereich der vormaligen Heizkörperbefestigung
geeignet (schwingungsfrei und fest) zu fixieren.
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in
jedem Betriebszustand der Heizungsanlage sicherzustellen.
Eine Unterschreitung des Mindestheizwasserdurchsatzes kann
zum Totalschaden der Wärmepumpe durch ein Aufgefrieren
des Plattenwärmetauschers im Kältekreislauf führen.
Der Nenndurchfluss wird in Abhängigkeit der max. Vorlauftem-
peratur in den Geräteinformationen angegeben und ist bei der
Projektierung zu berücksichtigen. Bei Auslegungstemperatu-
ren unter 30 °C im Vorlauf ist zwingend auf den max. Volumen-
strom mit 5 K Spreizung bei A7/W35 auszulegen.
Der angegebene Nenndurchfluss (Siehe “Geräteinformation”
auf Seite 19.) ist in jedem Betriebszustand zu gewährleisten. Ein
eingebauter Durchflussschalter dient ausschließlich zur Ab-
schaltung der Wärmepumpe bei einem außergewöhnlichem
und abruptem Abfall des Heizwasserdurchsatzes und nicht zur
Überwachung und Absicherung des Nenndurchflusses.
Frostschutz
Bei Wärmepumpeninnenteile, die frostgefährdet aufgestellt
sind, ist bei Bedarf eine manuelle Entleerung vorzusehen. So-
fern Wärmepumpenmanager und Heizungsumwälzpumpe be-
triebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-
pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe
oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum-
penanlagen, an denen ein Stromausfall nicht erkannt werden
kann (Ferienhaus), ist das hydraulische Netz mit einem geeigne-
ten Frostschutz zu betreiben.
HINWEIS
º
Vom Monteur sollte eine chemische Behandlung zur
Vermeidung von Rost durchgeführt werden.
**
** ca. 18°-20 °

www.gdts.one 452162.66.04 · FD 9912 DE-9
LAW 9IMR - LAW 14ITR Deutsch
7 Inbetriebnahme
7.1 Allgemein
Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist
damit eine zusätzliche Garantieleistung verbunden (vgl. Garan-
tieleistung).
7.2 Vorbereitung
Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
Alle Anschlüsse der Inneneinheit müssen wie in Kapitel 6.1
beschrieben montiert sein.
Alle Anschlüsse der Außeneinheit müssen wie in Kapitel 8
beschrieben montiert sein.
Im Heizkreislauf müssen alle Schieber, die den korrekten
Fluss des Heizwassers behindern könnten, geöffnet sein.
Der Luftansaug-/-ausblasweg muss frei sein.
Die Einstellungen des Wärmepumpenmanagers müssen
gemäß seiner Gebrauchsanweisung auf die Heizungsan-
lage abgestimmt sein.
Der Heizwasserkreis sowie Warmwasser- und Pufferspei-
cher der Inneneinheit müssen vollständig befüllt und ent-
lüftet sein.
Der Kondensatablauf muss sichergestellt sein.
Der Ablauf des Heizwasserüberdruckventils muss sicher-
gestellt werden.
Entlüftung der Heizungsanlage:
Es ist sicherzustellen, dass alle Heizkreise offen sind, Sys-
tem an höchster Stelle entlüften, ggf. Wasser nachfüllen
(statischen Mindestdruck einhalten).
7.3 Vorgehensweise bei
Inbetriebnahme
Die Inbetriebnahme der Wärmepumpe erfolgt über den
Wärmepumpenmanager. Die Einstellungen müssen gemäß
dessen Anweisung vollzogen werden.
Die Einstellung des im Geräteinnenteil integrierten Überström-
ventiles ist an die Heizungsanlage anzupassen. Eine falsche
Einstellung kann zu verschiedenen Fehlerbildern und einem er-
höhten elektrischen Energiebedarf führen. Um das Überström-
ventil richtig einzustellen, empfehlen wir folgende Vorgehens-
weise:
Schließen Sie alle Heizkreise, die auch in Betrieb je nach Nut-
zung geschlossen sein können, so dass der vom Wasserdurch-
satz ungünstigste Betriebszustand vorliegt. Dies sind in der
Regel die Heizkreise der Räume auf der Süd- und Westseite.
Mindestens ein Heizkreis muss geöffnet bleiben (z.B. Bad).
Das Überströmventil ist so weit zu öffnen, dass sich bei der ak-
tuellen Wärmequellentemperatur die in der nachstehenden Ta-
belle angegebene maximale Temperaturspreizung zwischen
Heizungsvor- und Rücklauf ergibt. Die Temperaturspreizung ist
möglichst nahe am Geräteinnenteil zu messen. Bei monoener-
getischen Anlagen ist der Heizstab während der Inbetrieb-
nahme zu deaktivieren.
Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb-
nahme nicht möglich. Das Wasser im Pufferspeicher muss mit
dem 2. Wärmeerzeuger auf mindestens 18 °C aufgeheizt wer-
den.
Anschließend muss folgender Ablauf eingehalten werden, um
die Inbetriebnahme störungsfrei zu realisieren:
1) Alle Verbraucherkreise sind zu schließen.
2) Der Wasserdurchsatz der Wärmepumpe ist sicherzustel-
len.
3) Am Manager Betriebsart "Automatik" wählen.
4) Im Menü Sonderfunktionen muss das Programm "Inbe-
triebnahme" gestartet werden.
5) Warten, bis eine Rücklauftemperatur von mindestens
25 °C erreicht wird.
6) Anschließend werden die Ventile der Heizkreise nachein-
ander wieder langsam geöffnet, und zwar so, dass der
Heizwasserdurchsatz durch leichtes Öffnen des betreffen-
den Heizungskreises stetig erhöht wird. Die Heizwas-
sertemperatur im Pufferspeicher darf dabei nicht unter
20 °C absinken, um jederzeit eine Abtauung der Wärme-
pumpe zu ermöglichen.
7) Wenn alle Heizkreise voll geöffnet sind und eine Rück-
lauftemperatur von mindestens 18 °C gehalten wird, ist die
Inbetriebnahme abgeschlossen.
ACHTUNG!
!!
Ein Betrieb der Wärmepumpe mit niedrigeren
Systemtemperaturen kann zum Totalausfall der
Wärmepumpe führen. Nach einem längeren Stromausfall ist
die oben genannte Vorgehensweise für die Inbetriebnahme
anzuwenden.
Wärmequellen-
temperatur max. Temperaturspreizung
zwischen Heizungsvor- und Rück-
lauf
von bis
-20 °C -15 °C 4 K
-14 °C -10 °C 5 K
-9 °C -5 °C 6 K
-4 °C 0 °C 7 K
1 °C 5 °C 8 K
6 °C 10 °C 9 K
11 °C 15 °C 10 K
16 °C 20 °C 11 K
21 °C 25 °C 12 K
26 °C 30 °C 13 K
31 °C 35 °C 14 K

DE-10 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
8 Anschluss der
Rohrleitungen und Kabel am
Außengerät
In diesem Kapitel werden die Kältemittelrohranschlüsse und die
elektrischen Kabelanschlüsse am Außengerät beschrieben.
8.1 Kältemittelrohre
ACHTUNG!
!!
Arbeiten an der Anlage dürfen nur vom autorisierten und
sachkundigen Kundendienst durchgeführt werden.
Bei der Installation der Kältemittelrohre müssen bestimmte Vo-
raussetzungen bzgl. Rohrlänge und Erhöhung eingehalten wer-
den. Nachdem alle Voraussetzungen erfüllt wurden, sind be-
stimmte Vorbereitungen erforderlich.
Daraufhin kann der Anschluss des Verbindungsrohrs vom Aus-
sengerät zum Innengerät beginnen.
8.1.1 Voraussetzungen für Rohrlänge
und Erhöhung
Die Standard-Rohrlänge beträgt 7,5 m. Bis zu einer Länge von
15 m ist keine zusätzliche Kältemittelbefüllung erforderlich.
Falls die Rohrlänge mehr als 15 m beträgt, muss das System
gemäß der Tabelle mit zusätzlichem Kältemittel befüllt werden.
*Beispiel: Bei der Montage des 14 kW-Modells in einer Entfer-
nung von 50 m müssen gemäß der folgenden Berechnung
2100g Kältemittel hinzugefügt werden: (50-15) x 60g = 2100g
HINWEIS
º
Wenn die Inneneinheit höher montiert wird als die
Außeneinheit, ist ab einem Höhenunterschied von größer 4 m,
der Einbau von Öl-Abriss- und Öl-Hebebögen in der
Heißgasleitung durch eine kältetechnische Fachkraft
gesondert zu prüfen.
HINWEIS
º
Die Nennleistung des Gerätes richtet sich nach der Standard-
Rohrlänge und der maximal möglichen Länge.
ACHTUNG!
!!
Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr
von Störungen beim Betrieb.
1) Herstellungsbetrieb (Siehe Etikett des Modellnamens)
2) Montagebetrieb (Nach Möglichkeit neben den Wartungs-
anschlüssen zum Hinzufügen oder Entfernen von Kältemit-
tel anbringen)
3) Gesamtbefüllung (1, + 2,)
8.1.2 Vorbereitung für Rohrleitungen
Die Vorbereitung der Rohrleitungen erfolgt in fünf Schritten.
Eine Hauptursache für Kältemittellecks sind unsachgemäße
Bördelungsarbeiten. Bördelungen müssen sorgfältig und nach
den folgenden Schritten erfolgen.
Schritt 1: Rohre und Kabel schneiden
Verwenden Sie den Einbausatz für Rohrleitungen bzw. die
bei Ihrem örtlichen Händler erworbenen Rohre.
Messen Sie den Abstand zwischen Innen- und Außengerät.
Schneiden Sie die Rohre etwas länger als den gemessenen
Abstand zu.
Schritt 2: Schnittgrate entfernen
Entfernen Sie alle Grate von der Schnittstelle der Rohrlei-
tungen.
Halten Sie das Rohrende nach unten, damit keine Grate in
das Rohr fallen können.
Schritt 3: Schraubenmutter einsetzen
Nehmen Sie die Schraubenmuttern am Innengerät und Au-
ßengerät ab.
Setzen Sie die Schraubenmuttern in das entgratete Rohr.
Nach der Bördelung können keine Muttern in das Rohr ein-
gesetzt werden.
Model
Rohrgröße (mm)
(Durchmesser: ) Länge A (m) Erhöhung B (m) *zusätzliches
Kältemittel
(g/m)
Gas Flüssig-
keit Normal Min. Max. Normal Max.
9 kW 15.88
(5/8")
9.52
(3/8") 7.5 3 50 0 30 30
14 kW 15.88
(5/8")
9.52
(3/8") 7.5 3 50 0 30 60
Außengerät
Innengerät
A
B
Außengerät
Innengerät
A
B
Kupferrohr
90qGeneigt Uneben Rau
Rohr
Reibahle
Nach unten halten
Schraubenmutter
Kupferrohr

www.gdts.one 452162.66.04 · FD 9912 DE-11
LAW 9IMR - LAW 14ITR Deutsch
Schritt 4: Bördelung
Bördelungen müssen wie folgt mit einem Bördelgerät für
R-410A-Kältemittel vorgenommen werden, wie in der Ab-
bildung gezeigt.
Halten Sie das Kupferrohr fest in einer Form mit den in der
unteren Tabelle gezeigten Abmessungen fest.
Schritt 5: Überprüfung
Vergleichen Sie die Bördelung mit der Abbildung rechts.
Wenn die Bördelung offensichtlich beschädigt ist, schnei-
den Sie diesen Teil ab und wiederholen Sie die Bördelung.
8.1.3 Rohranschlüsse am Innengerät
Der Rohranschluss am Innengerät erfolgt in zwei Schritten.
Lesen Sie die folgenden Anleitungen sorgfältig.
Schritt 1: Vorbefestigung
Richten Sie die Mitte der Rohre aus und ziehen Sie die
Schraubenmutter mit der Hand fest.
Schritt 2: Befestigung
Ziehen Sie die Schraubenmutter mit einem Schrauben-
schlüssel fest.
Drehmomente
8.1.4 Rohranschlüsse am Außengerät
Der Rohranschluss am Außengerät erfolgt in Schritten.
Schritt 1: Laufrichtung der Rohre festlegen
Die Rohre sind in vier Richtungen anschließbar
Außendurchmesser "A"
mm inch mm
9.52 3/8 1.5 ~ 1.7
15.88 5/8 1.6 ~ 1.8
Schiene
Kupferrohr
Spannbügel Rote Pfeilmarkierung
Konus
Bügel
Griff
Schiene
"A"
Schräg
Das Innere glänzt ohne Kratzer
Rundum glatt
Rundum
gleiche Länge
Beschädigte
Oberfläche
Rissig Ungleiche
Stärke
= Unsachgemäße Bördelung =
Außendurchmesser Drehmoment
mm Zoll Nm
9.52 3/8 34 - 42
15.88 5/8 65 - 81
Rohrleitungen der
Innenanlage
Schraubenmutter
Rohrleitungen
Drehmomentschlüssel
Rohrleitungen
der Innenanlage
Maulschlüssel (fixiert)
Anschlussrohr
Schraubenmutter
Nach vorn Zur Seite
Nach hinten
Nach vorn Zur Seite
Nach
hinten

DE-12 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
Schritt 2: Befestigung
Richten Sie die Mitte der Rohre aus und ziehen Sie die
Schraubenmutter mit der Hand fest.
Ziehen Sie die Schraubenmutter mit einem Schrauben-
schlüssel bis zum Klicken fest.
Drehmomente.
Schritt 3: Eindringen von Fremdkörpern vermeiden
Dichten Sie alle Rohrdurchführungen mit Kitt oder anderer
Isolierung (separat erhältlich) gut ab.
Falls Insekten oder Kleintiere in das Außengerät eindrin-
gen, können Kurzschlüsse im Reglerkasten verursacht
werden.
Die Rohre verlegen. Dazu den Verbindungsteil des Innen-
gerätes mit einer Isolation umwickeln und mit zwei Klebe-
bändern fixieren.
Eine ausreichende Wärmeisolierung ist äußerst wichtig.
ACHTUNG!
!!
Öffnen Sie auf keinen Fall die Ventile des Außenteils.
Führen Sie erst die Arbeiten aus den Kap. 8.2 auf S. 12
und Kap. 8.3 auf S. 13 aus.
8.2 Elektrische Anschlüsse
8.2.1 Außengerät
HINWEIS
º
Die DIP-Schalter auf den Platinen im Außengerät haben keine
Funktion. Die Stellungen der DIP-Schalter müssen im
Auslieferungszustand bleiben und dürfen nicht verändert
werden!
Am Außengerät müssen zwei Kabel angeschlossen werden:
Ein ‚Netzkabel‘ und ein ‚Datenkabel‘
Beide Kabel müssen zwischen dem Innen- und Außengerät ver-
legt werden. Das Netzkabel dient zur Stromversorgung des Au-
ßengeräts und das Datenkabel dient zum Kommunikation zwi-
schen Außen- und Innenteil. Bei der Auslegung und Installation
der beiden Kabel sind VDE Richtlinien und Vorschriften sowie
die örtlichen Gegebenheiten zu beachten.
Im Innenteil befindet sich bereits ein Absicherungsorgan für
das Außenteil. Die Absicherung der gesamten Wärmepumpe
muss extern zusätzlich erfolgen.
Das Netzkabel muss beim 9kW-Außengerät 3-adrig ausgeführt
sein und an den Klemmen L/N/PE (power supply) angeschlos-
sen werden. Beim 14kW-Außengerät muss das Netzkabel 5-
adrig ausgeführt sein und an den Klemmen R/S/T/N/PE ange-
schlossen werden (siehe im Anhang Lastanschlußplan Kap.2.3).
Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt
vor.
Es dürfen keine Kabel unterschiedlicher Stärke an der An-
schlussklemme befestigt werden. (Bei starker Wärmeent-
wicklung könnte sich eines der Kabel lösen.)
Mehrere Kabel gleicher Stärke müssen wie in der Abbil-
dung gezeigt angeschlossen werden.
Als Datenkabel ist ein geschirmtes 2-adriges Kabel zu verwen-
den.
Das Datenkabel wird an den Klemmen (Bus_A(+)/Bus_B(-)) der
Gateway-Platine (kleinere Platine im Außenteil) und am Wärme-
pumpenmanager (+/-) im Innenteil angeschlossen (siehe im An-
hang Anschlussplan Kap.2.5).
Außengerät
Kontinuierlich
Drehmomentschlüssel
Rohrleitungen der
Luftseite
Rohrleitungen der
Flüssigkeitsseite
Kitt oder Isolierung (separat erhältlich)
Ablassschlauch
(falls erforderlich)
Anschlusskabel
Anschlussrohr
Runde Anschlussöse Netzkabel

www.gdts.one 452162.66.04 · FD 9912 DE-13
LAW 9IMR - LAW 14ITR Deutsch
8.2.2 Innenteil
Am Innenteil müssen zwei Versorgungsleitungen angeschlos-
sen werden: Die Leistungsversorgung der Wärmepumpe und
die Steuerspannung für den integrierten Wärmepumpenmana-
ger (siehe Anhang Kapitel 3.3). (Last: 3~; 1x 5-adrig; Steuerung:
1~; 1x 3-adrig) Bei der Auslegung und Installation der Kabel
sind VDE Richtlinien und Vorschriften sowie die örtlichen Gege-
benheiten zu beachten.
Nur bei der Wärmepumpen-Kombination mit dem 6 kW bzw.
9 kW-Außengerät kann durch eine Lastaufteilung die Leis-
tungsversorgung durch zwei getrennte Versorgungsleitungen
(2x 1~/N/PE; 230 VAC; 50 Hz) erfolgen. Sonst erfolgt die Leis-
tungsversorgung immer über eine Leitung (3~/N/PE; 400 VAC;
50 Hz).
HINWEIS
º
Die Positionen der Kupferbrücken in den Klemmen für die
Leistungseinspeisung müssen beachtet werden. Im
Auslieferungszustand sind die Kupferbrücken für jeweils eine
einzige Versorgungsleitung richtig gesteckt. Speziell beim
9kW-Gerät und beim Einsatz von zwei Versorgungsleitungen
müssen die Positionen der Kupferbrücken verändert werden
(siehe im Anhang Lastanschlußplan Kap.2.3).
Die bis zu 5-adrige Versorgungsleitung für den Leistungsteil der
Wärmepumpe wird vom Stromzähler der Wärmepumpe über
das EVU-Sperrschütz (falls gefordert) in die Wärmepumpe ge-
führt (Lastspannung siehe Anweisung Wärmepumpe). In der
Leistungsversorgung für die Wärmepumpe ist eine allpolige
Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand
(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein allpoliger Si-
cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom und Charakteristik gemäß Gerä-
teinformation).
Die Versorgungsleitung (1~L/N/PE~230 V, 50 Hz) für den
Wärmepumpenmanager muss an Dauerspannung liegen und
ist aus diesem Grund vor dem EVU-Sperrschütz abzugreifen
bzw. an den Haushaltsstrom anzuschließen, da sonst während
der EVU-Sperre wichtige Schutzfunktionen außer Betrieb sind.
Die Steuerspannung muss entsprechend dem GI-Blatt/Typ-
schild abgesichert werden.
Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 // 2/
4/6) und einem Hilfskontakt (Schließer 13/14) ist entsprechend
der Wärmepumpenleistung auszulegen und bauseits beizustel-
len. Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Steckerklemme N1-J5/ID3 ge-
schleift. VORSICHT! Kleinspannung!
Im Innenteil muss die Leistungsversorgung an der Klemmleiste
X1 und die Steuerspannung an der Klemme X2 angeschlossen
werden.
Genaue Anweisungen über den Anschluss externer Kompo-
nenten und die Funktion des Wärmepumpenmanagers entneh-
men Sie bitte dem Geräteanschlussplan und der beigefügten
Gebrauchsanweisung des Wärmepumpenmanagers.
Der 2. Wärmeerzeugers ist im Auslieferungszustand auf 6 kW
Heizleistung angeklemmt. Zur Leistungsreduzierung auf 4 kW
bzw. 2 kW müssen eine bzw. beide Kupferbrücken im Klemm-
bereich X7 (siehe Schaltplan) entfernt werden.
Detaillierte Informationen siehe Stromlaufpläne im Anhang.
Die elektrischen Leitungen können von unten (im Bereich des
Kälteanschlusses) oder oben (unter der Speicherabdeckkappe
befindet sich ein im PU-Schaum eingeformter Leitungskanal) in
das Gerät eingeführt werden.
8.3 Abschließende Arbeiten
Nach dem Anschluss der Rohre und elektrischen Kabel müssen
die Rohre gebogen und einige Tests durchgeführt werden. Die
Dichtigkeitsprüfung sollte besonders sorgfältig durchgeführt
werden, da ein Leck des Kältemittels eine direkte Minderung
der Leistung zur Folge hat.
Leckstellen lassen sich zudem nach der vollständigen Montage
nur schwer ermitteln.
8.3.1 Rohrbiegungen
Biegen Sie die Rohre, indem Sie den Anschlusskabel und Kälte-
mittelrohr (zwischen Innengerät und Außengerät) mit Isolation
umwickeln und diese mit zwei Klebebändern fixieren.
1) Kältemittelrohr, Netzkabel und Anschlusskabel mit Klebe-
band von unten nach oben befestigen. Fixieren Sie die ge-
bundenen Rohrleitungen entlang der Wand.
2) Einen Siphon formen, um das Eindringen von Wasser in
den Raum und in elektrische Bauteile zu verhindern.
3) Rohrleitungen mit Hilfe von Schellen o. ä. an der Wand be-
festigen.
Rohrleitungen mit Klebeband umwickeln
1) Rohre, Anschlusskabel und Netzkabel von unten nach
oben mit Klebeband befestigen. Bei einer Reihenfolge von
oben nach unten könnte Regen in die Rohre oder Kabel ge-
langen.
2) Die gebundenen Rohrleitungen mit Schellen o. ä. entlang
der Außenwand befestigen.
3) Ein Siphon verhindert das Eindringen von Wasser in die
Elektrik.
Ablassschlauch
(nicht verwendet)
Klebeband
(schmal)
Rohr
Mit Klebeband
umwickeln (breit)
• Ein Siphon verhindert das Eindringen von
Wasser in die Elektrik.
Klebeband
Ablassschlauch
(nicht verwendet)
Kältemittelrohre
Anschlusskabel
Netzkabel
KlebebandKlebebandKlebeband
Seal a smallSeal a small
opening aroundopening around
the pipings withthe pipings with
gum type sealer.gum type sealer.
Kleinere Lücken
um die Rohre mit
z.B. Silikon
abdichten.

DE-14 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
8.4 Dichtigkeitsprüfung und
Evakuieren
Luft und Feuchtigkeit im Kühlsystem haben unerwünschte
Auswirkungen, wie im Folgenden aufgeführt.
1) Der Druck im System steigt.
2) Betriebsstrom steigt.
3) Leistung von Kühlung (bzw. Erwärmung) sinkt.
4) Feuchtigkeit im Kühlkreislauf kann gefrieren und die
Kapillarrohre verstopfen.
5) Wasser kann Korrosion von Teilen im Kühlsystem
verursachen.
Daher müssen Innen- und Außengerät sowie das Anschlussrohr
auf Leckstellen überprüft und leergepumpt werden, um nicht
kondensierbare Gase und Feuchtigkeit aus dem System zu ent-
fernen.
8.4.1 Vorbereitung
Sicherstellen, dass jedes Rohr (Flüssigkeits- und Luftseite) zwi-
schen Innen- und Außengerät richtig verbunden sind und die
Verkabelung für den Testbetrieb durchgeführt wurde. Entfer-
nen Sie die Wartungsventilkappen sowohl von der Gas- als
auch von der Flüssigkeitsseite des Außengerätes. Achten Sie
darauf, dass beide Wartungsventile auf Flüssigkeits- und Lufts-
eite des Außengerätes zu diesem Zeitpunkt geschlossen sind.
8.4.2 Dichtigkeitsprüfung
Mehrwegeventil (mit Druckmessern) und Trockenstick-
stoff-Gasflasche mit den Füllschläuchen an diesem War-
tungsanschluss anschließen.
HINWEIS
º
Zur Dichtigkeitsprüfung muss ein Mehrwegeventil verwendet
werden. Falls keines verfügbar ist kann auch ein Absperrventil
verwendet werden. Der Hebel "Hi" des 3-Wege-Ventils muss
stets geschlossen sein.
Das System darf mit max. 3,0 MPa Trockenstickstoffgas
belastet werden. Das Flaschenventil muss bei einem Druck
von 3,0 MPa geschlossen werden. Als nächstes mit Flüs-
sigseife nach Leckstellen suchen.
HINWEIS
º
Um das Eindringen von flüssigem Stickstoff in das
Kühlsystem zu verhindern, muss die Oberseite der Gasflasche
beim Druckaufbau des Systems höher gelegen sein als die
Unterseite.
1) Die Gasflasche wird normalerweise in aufrechter Position
verwendet. Alle Rohrverbindungen (Innen und Außen) und
Wartungsventile der Luft- und Flüssigkeitsseite auf Lecks
prüfen. Blasen weisen auf ein Leck hin. Die Seife muss mit
einem sauberen Tuch abgewischt werden.
2) Wenn keine Leckstellen am System festgestellt wurden,
senken Sie den Stickstoffdruck durch Abnehmen des Füll-
schlauchanschlusses von der Gasflasche. Wenn der Sys-
temdruck wieder normal ist, muss der Schlauch von der
Gasflasche abgenommen werden.
8.4.3 Evakuieren
1) Das zuvor beschriebene Ende des Füllschlauchs an die Va-
kuumpumpe anschließen, um Rohrleitung und Innengerät
leer zu pumpen. Die Hebel "Lo" und "Hi" des Mehrwege-
ventils müssen geöffnet sein. Die Vakuumpumpe starten.
Die Dauer des Leerpumpens variiert bei unterschiedlichen
Längen der Rohrleitung und der Pumpenleistung. Die fol-
gende Tabelle zeigt die erforderliche Zeit für ein Leerpum-
pen.
2) Die Hebel "Lo" und "Hi" des Mehrwegeventils bei ge-
wünschtem Vakuumdruck schließen und die Vakuum-
pumpe ausschalten.
Abschließend
1) Den Ventilgriff der Flüssigkeitsseite mit einem Wartungs-
ventilschlüssel entgegen dem Uhrzeigersinn vollständig
öffnen.
2) Ventilgriff des Ventils der Gasseite entgegen dem Uhrzei-
gersinn vollständig öffnen.
3) Den an der Luftseite angeschlossenen Füllschlauch etwas
vom Wartungsanschluss lösen, um den Druck zu senken,
und dann den Schlauch abnehmen.
4) Schraubenmutter und Kappen mit einem Verstellschlüssel
wieder am Wartungsanschluss der Luftseite fest anziehen.
Dieser Vorgang ist sehr wichtig, um Lecks am System zu
vermeiden.
5) Ventilkappen wieder auf die Wartungsventile der Luft- und
Flüssigkeitsseite setzen und festziehen. Die Entlüftung mit
Vakuumpumpe ist abgeschlossen. Die Split-Wärmepumpe
ist nun für einen Testbetrieb bereit.
Siphon
TrapSiphon
Seal a small openingSeal a small opening
around the pipingsaround the pipings
with gum type sealer.with gum type sealer.
Kleinere Lücken um die
Rohre mit z.B. Silikon
abdichten.
Erforderliche Zeit für ein Leerpumpen mit einer
0,11m_/Std. Vakuumpumpe
Länge der Rohrleitung
weniger als 10 m
Länge der Rohrleitung
mehr als 10 m
30 Min. oder länger 60 Min. oder länger
0,6 mbar oder weniger

www.gdts.one 452162.66.04 · FD 9912 DE-15
LAW 9IMR - LAW 14ITR Deutsch
9 Prüfpunkte, Wartung und
Störungsbehebung
Falls bisher keine Störungen eingetreten sind, kann das Gerät
nun in Betrieb genommen werden, um die Vorzüge der LAW-
Split-Wärmepumpe zu genießen.
Gehen Sie vor der Inbetriebnahme die in diesem Kapitel be-
schriebenen Prüfpunkte durch.
Hier finden Sie ebenfalls einige Hinweise zur Wartung und Stö-
rungsbehebung.
9.1 Checkliste vor Inbetriebnahme
ACHTUNG!
!!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind
Pos. Kategorie Komponenten Prüfpunkt
1
Strom
Feldverdrahtung
Sämtliche Schalter, die Kontakte mit unterschiedlichen Polungen besitzen,
sollten unter Beachtung der vorgeschriebenen Richtlinien oder Gesetze fest
angeschlossen werden.
Kabelanschlüsse sollten ausschließlich von ausgebildetem Fachpersonal vor-
genommen werden.
Kabelanschlüsse und separat erhältliche elektrische Bauteile sollten den euro-
päischen und örtlichen Bestimmungen entsprechen.
Kabelanschlüsse sollten nach dem Anschlussschaltplan vorgenommen wer-
den, der diesem Gerät beiliegt.
2Schutzgeräte
Es sollte ein Schutzschalter (Erdschlussschalter) mit 30 mA installiert werden.
Der Schutzschalter im Reglerkasten des Innengerätes sollte vor Inbetrieb-
nahme des Gerätes eingeschaltet werden.
3 Erdung
Es sollte eine Erdungsleitung angeschlossen werden. Die Erdungsleitung nie-
mals an ein Gasrohr, Wasserrohr, einem metallischen Gegenstand des Ge-
bäudes, an einen Überspannungsschutz o.ä. anschließen.
4 Netzteil Verwenden Sie eine separate Netzleitung.
5Kabelanschlüsse der
Anschlussleiste
Anschlüsse an der Anschlussleiste (im Reglerkasten des Innengerätes) sollten
ausreichend befestigt werden.
6
Wasserdruck
Fülldruck Nach der Wasserbefüllung sollte der Druckmesser einen Druck von 1,0 bis 1,5
bar anzeigen. Der Maximaldruck sollte 3,0 bar nicht übersteigen.
7Entlüftung
Während der Wasserbefüllung sollte das System über die Entlüftungsöffnung
entlüftet werden.
Falls beim Drücken auf die Spitze (an der Oberseite der Öffnung) kein Wasser
austritt, wurde die Entlüftung noch nicht abgeschlossen.
Bei optimal entlüftetem System spritzt das Wasser beim Drücken auf die
Spitze wie eine Fontäne heraus. Vorsicht beim Testen der Entlüftung.
Spritzwasser könnte auf Ihre Kleidung gelangen.
8 Absperrventil Die beiden Absperrventile sollten geöffnet sein.
11
Montage des Gerätes
Wartung der Bauteile Im Innengerät sollten sich keine offensichtlich beschädigten Bauteile befinden.
12 Kältemittelleck Durch Kältemittellecks wird die Leistung des Gerätes vermindert. Verständi-
gen Sie bei einer Leckstelle einen autorisierten Kundendienstpartner.

DE-16 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
9.2 Wartung
Für eine optimale Leistung der LAW-Split-Wärmepumpe sollte
das Gerät regelmäßig überprüft und gewartet werden.
Es wird empfohlen, mindestens einmal pro Jahr die folgende
Checkliste abzuarbeiten.
ACHTUNG!
!!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind
9.3 Störungsbehebung
Falls die LAW-Split-Wärmepumpe nicht störungsfrei oder gar
nicht arbeitet, prüfen Sie folgende Punkte.
ACHTUNG!
!!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind
9.3.1 Behebung von Störungen während des Betriebs
Pos. Kategorie Komponenten Prüfpunkt
1
Wasser
Wasserdruck Im Normalbetrieb sollte der Druckmesser einen Druck von 2,0 bis 2,5 bar
anzeigen.
Bei einem Druck unter 0,3 bar sollte Wasser nachgefüllt werden.
2Schmutzfänger
(Wasserfilter)
Schließen Sie die Absperrventile und nehmen Sie den Schmutzfänger heraus.
Reinigen Sie den Schmutzfänger.
Beim Auseinandernehmen des Schmutzfängers könnte Wasser
herausfließen.
4Strom
Kabelanschlüsse der
Anschlussleiste
Überprüfen Sie die Anschlussleiste auf lockere oder defekte Anschlüsse.
Pos. Störung Ursache Lösung
1Unzureichende Heizung
oder Kühlung.
Falsche Einstellung der
Zieltemperatur.
Überprüfen der Einstellung der Heizkurve am Wärmepumpenmanager
Unzureichende
Wasserbefüllung.
Überprüfen Sie den Druckmesser und füllen Sie Wasser nach, bis der Druck-
messer einen Druck von 2,0 bis 2,5 bar anzeigt.
Wasserfluss ist gering.
Überprüfen Sie, ob der Schmutzfänger stark verunreinigt ist. In diesem Fall
sollte der Schmutzfänger gereinigt werden.
Überprüfen Sie, ob die Druckanzeige einen Druck von mindestens 0,3 bar auf-
weist.
Überprüfen Sie, ob das Wasserrohr durch Verunreinigungen oder Kalkablage-
rungen verstopft ist.
2
Das Außengerät arbeitet
nicht, trotz korrekter
Stromversorgung
(Informationen auf dem
Bedienungsfeld).
Temperatur am
Wassereinlass ist zu hoch.
Bei einer Temperatur des Wassereinlasses über 55°C wird das Außengerät
zum Schutz des Systems abgeschaltet.
Temperatur am
Wassereinlass ist zu
niedrig.
Bei einer Temperatur des Wassereinlasses unter 5°C wird das Außengerät
zum Schutz des Systems abgeschaltet. Warten Sie, bis die Temperatur des
Wasserein lasses durch das Innengerät erhöht wurde.
3Geräusche der
Wasserpumpe
Entlüftung wurde nicht
beendet.
Öffnen Sie die Schutzkappe der Entlüftung und füllen Sie Wasser nach, bis der
Druckmesser einen Druck von 2,0 bis 2,5 bar anzeigt.
Falls beim Drücken auf die Spitze (an der Oberseite der Öffnung) kein Wasser
austritt, wurde die Entlüftung noch nicht abgeschlossen. Bei optimal entlüfte-
tem System spritzt das Wasser beim Drücken auf die Spitze wie eine Fontäne
heraus.
Wasserdruck ist gering.
Überprüfen Sie, ob die Druckanzeige einen Druck von mindestens 0,3 bar
aufweist.
Überprüfen Sie, ob Ausgleichbehälterund Druckmesser störungsfrei arbeiten.
4
Wasser wird durch den
Ablassschlauch
abgelassen.
Es wurde zu viel Wasser
nachgefüllt.
Öffnen Sie den Hebel des Sicherheitsventils und lassen Sie mehr Wasser ab,
bis der Druckmesser einen Druck von 2,0 bis 2,5 bar anzeigt.
Ausgleichbehälter ist
beschädigt.
Ersetzen Sie den Ausgleichbehälter.
5Brauchwasser wird nicht
beheizt
Thermischer Schutz-
schalter der Flansch-
heizung oder Rohrheizung
wurde ausgelöst
Öffnen sie die Frontabdeckung des Innenteils und drücken sie die Reset-Taste
Brauchwasserheizung
wurde deaktiviert.
Einstellungen am Wärmepumpenmanager an der Inneneinheit prüfen.

www.gdts.one 452162.66.04 · FD 9912 DE-17
LAW 9IMR - LAW 14ITR Deutsch
9.4 Kennlinien Temperaturfühler Außengerät
9.5 Kennlinien Temperaturfühler Innengerät
9.5.1 Fühlerkennlinien
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 9.1 auf S. 17 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 9.2 auf S. 17)
Abb. 9.1: Fühlerkennlinie NTC-10
Abb. 9.2: Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
9.5.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämt-
liche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
an der Außenwand eines beheizten Wohnraumes und mög-
lichst an der Nord- bzw. Nordwestseite anbringen
nicht in „geschützter Lage“ (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung ausset-
zen
-
NTC - 10 Luftsensor (Ausseneinheit)
Temperatur in °C -20 -15 -10 -5 -2 02510 15 18 20 22 24
k105 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5
Temperatur in °C 25 26 28 30 32 34 36 38 40 50 60 70 80 90
k10,0 9,57 8,76 8,04 7,38 6,78 6,24 5,74 5,30 3,59 2,49 1,76 1,27 0,93
NTC - 5 Rohranlegesensoren (Ausseneinheit)
Temperatur in °C -20 -15 -10 -5 -2 02510 15 18 20 22 24
k52,7 38,9 29,1 22,0 18,7 16,8 15,1 13,0 10,1 7,92 6,88 6,27 5,72 5,23
Temperatur in °C 25 26 28 30 32 34 36 38 40 50 60 70 80 90
k5,00 4,78 4,38 4,02 3,69 3,39 3,12 2,87 2,65 1,79 1,24 0,88 0,64 0,47
NTC - 200 Heißgassensor (Ausgang-Kompressor)
Temperatur in °C 1 5 10 15 20 25 30 35 40 45 50 55 60 65
k525,00 448,00 326,00 294,33 242,20 200,00 167,57 138,03 133,80 98,00 82,00 64,50 59,00 50,71
Temperatur in °C 70 75 80 85 90 95 100 105 110 115 120 130
k43,73 37,35 32,20 28,16 24,60 21,37 18,50 16,60 14,50 13,30 12,80 10,80
Temperatur in °C -20 -15 -10 -5 0 5 10
NTC-2 in k14,6 11,4 8,9 7,1 5,6 4,5 3,7
NTC-10 in k67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35 40 45 50 55 60
2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6
14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1
0
10
20
30
40
50
60
70
-20-15-10-5 0 5 1015202530354045505560
Außentemperatur [°C]
Widerstandswert [kOhm]
0
2
4
6
8
10
12
14
16
18
20
-20-15-10-5 0 5 1015202530354045505560
Außentemperatur [°C]
Widerstandswert [kOhm]
Auslegungsparameter Fühlerleitung
Leitermaterial Cu
Kabellänge 50 m
Umgebungstemperatur 35 °C
Verlegeart B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
Außendurchmesser 4-8 mm

DE-18 452162.66.04 · FD 9912 www.gdts.one
Deutsch LAW 9IMR - LAW 14ITR
10 Reinigung / Pflege
10.1 Pflege
Vermeiden Sie zum Schutz des Mantels das Anlehnen und Ab-
legen von Gegenständen am und auf dem Gerät. Die Außen-
teile können mit einem feuchten Tuch und mit handelsüblichen
Reinigern abgewischt werden.
ACHTUNG!
!!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige
Putzmittel, da diese die Oberfläche angreifen.
10.2 Reinigung Heizungsseite
Sauerstoff kann im Heizwasserkreis, insbesondere bei Verwen-
dung von Stahlkomponenten, Oxidationsprodukte (Rost) bil-
den. Diese gelangen über Ventile, Umwälzpumpen oder Kunst-
stoffrohre in das Heizsystem. Deshalb sollte besonders bei den
Rohren der Fußbodenheizung auf eine diffusionsdichte Instal-
lation geachtet werden.
Auch Reste von Schmier- und Dichtmitteln können das
Heizwasser verschmutzen.
Sind die Verschmutzungen so stark, dass sich die Leistungsfä-
higkeit des Verflüssigers in der Wärmepumpe verringert, muss
ein Installateur die Anlage reinigen.
Nach heutigem Kenntnisstand empfehlen wir, die Reinigung
mit einer 5%-igen Phosphorsäure oder, falls häufiger gereinigt
werden muss, mit einer 5%-igen Ameisensäure durchzuführen.
In beiden Fällen sollte die Reinigungsflüssigkeit Raumtempera-
tur haben. Es ist empfehlenswert, den Wärmetauscher entge-
gen der normalen Durchflussrichtung zu spülen.
Um zu verhindern, dass säurehaltiges Reinigungsmittel in den
Heizungsanlagenkreislauf gelangt, empfehlen wir, das Spülge-
rät direkt an den Vor- und Rücklauf des Verflüssigers der
Wärmepumpe anzuschließen.
Danach muss mit geeigneten neutralisierenden Mitteln gründ-
lich nachgespült werden, um Beschädigungen durch eventuell
im System verbliebene Reinigungsmittelreste zu verhindern.
Die Säuren sind mit Vorsicht anzuwenden, und es sind die Vor-
schriften der Berufsgenossenschaften einzuhalten.
Die Herstellerangaben des Reinigungsmittels sind in jedem Fall
zu beachten.
10.3 Korrosionsschutzanode
Die im Warmwasserspeicher eingebaute Korrosionsschutzan-
ode ist regelmäßig mindestens alle zwei Jahre nach der Inbe-
triebnahme elektrisch zu überprüfen und, falls erforderlich, zu
erneuern. Die elektrische Überprüfung erfolgt mittels geeigne-
tem Strommessgerät, ohne das Wasser im Speicher abzulas-
sen.
Vorgehensweise:
1) PE-Leitung von Steckzunge der Schutzanode abziehen.
2) Amperemeter (0...50 mA) zwischen PE-Leitung und Steck-
zunge schalten.
3) Bewertung der Schutzanodenabnutzung:
Messwert > 1 mA Schutzanode ist in Ordnung.
Messwert < 1 mA Schutzanode muss geprüft bzw. aus-
getauscht werden.
11 Störungen / Fehlersuche
LAW-Geräte sind Qualitätsprodukte und sollten störungsfrei ar-
beiten. Tritt dennoch einmal eine Störung auf, wird diese im
Display des Wärmepumpenmanagers angezeigt. Schlagen Sie
dazu auf der Seite „Störungen und Fehlersuche“ in der Ge-
brauchsanweisung des Wärmepumpenmanagers nach. Wenn
die Störung nicht selbst behoben werden kann, verständigen
Sie bitte den zuständigen Kundendienst.
ACHTUNG!
!!
Arbeiten an der Anlage dürfen nur vom autorisierten und
sachkundigen Kundendienst durchgeführt werden.
12 Außerbetriebnahme /
Entsorgung
Bevor das LAW-Gerät ausgebaut wird, ist dieses spannungsfrei
zu schalten und abzuschiebern. Der Ausbau der Wärmepumpe
muss durch Fachpersonal erfolgen. Umweltrelevante Anforde-
rungen, in Bezug auf Rückgewinnung, Wiederverwendung und
Entsorgung von Betriebsstoffen und Bauteilen gemäß den gän-
gigen Normen, sind einzuhalten.
