Global 670060 User manual

globalindustrial.ca
Distribucion Industrial Globales S DE RL DE CF
Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage
Customer Service
US: 1-800-645-2986
Servicio de atención al Cliente
México: 01.800.681.6940
Service à la clientèle
Canada: 888-645-2986
1082516
MOBILE
WORKSTATION
Models 670060 670061 670062 670063
2
3
CONTENTS
Ref. Qty. Description
1 1 Mobile Base
2 2 Caster/Brake
3 2 Plain Caster
4 1 Column
5 1 Mounting Bracket
6 1 Work surface
7 1 End Cap
8 1 Wire Guide
HARDWARE CONTENTS
Ref. Qty. Description
A4M8 x 65mm
Socket Screw
4Plain Washer
B
1Bracket
2M6 x 10mm
Socket Screw
C1
D 1 17mm Wrench
6mm
5mm 4mm 3mm
A
A
B
B
4
5
1
2
12
6
3D 3
6mm
5mm
CAUTION:
For units equipped with power strip;
when assembling base to column,
make sure wire is tucked in and away
from sharp edges.
Note: Loosely attach adjustable
height bracket to mounting bracket.
Note: First
disassemble
bracket from
worksurface and
follow steps 3 - 5
to assemble unit
to column.

Assembly Instructions
2
Mobile Workstation
I nsert adjustable height bracket
into column and set mounting
bracket to desired height.
Tighten screws.
CONTENTS
Ref. Qty. Description
1 1 Adjustable Height
Bracket
2 1 Monitor Mount
3 2 End Cap
HARDWARE CONTENTS
Ref. Qty. Description Ref. Qty. Description
A
1Front or Back
Mounting Bracket
B
Use for attaching monitor to monitor mount
28mm Plain Washer 4M4 x 15mm Socket Screw
2M8 x 1.25 Knob 4M5 x 15mm Socket Screw
4M6 x 15mm Socket Screw
C
1 4 4mm Plain Washer
1 4 5mm Plain Washer
1 4 6mm Plain Washer
6mm
5mm
3mm
Note: Consult your monitor
manual for the correct size
screws to avoid damage.
Insert adjustable
height bracket into
extender post and
set monitor mount
to desired height.
Tighten screws.
Insert monitor
mount bracket
into extender
post and set
monitor mount
to desired
height. Tighten
screws.
Loosely attach
adjustable
height bracket to
extender post.
Loosely attach monitor
mount bracket to
monitor mount.
Snap wire guide
into column at
desired height.
321
4
4A
5
6
1
2
3
3
A
A A
OPTIONAL ACCESSORY 670064 Monitor Mount
Snap wire
guide into
column and
set to desired
height.
Fasten worksurface to
mounting bracket with
hardware provided.
Shown with
electrical power
strip model
670060, 670062 .
8
6
7

Assembly Instructions
3
Mobile Workstation
OPTIONAL ACCESSORY 670066 Printer Tray
OPTIONAL ACCESSORY 670065 CPU Holder
CONTENTS
Ref. Qty. Description
1 1 Printer Tray
HARDWARE CONTENTS
Ref. Qty. Description
A 1 Front or Back Mount
Adjustable Height Bracket
B 2 M6 x 10mm
Socket Screw
C 1 Side Mount Adjustable
Height Bracket
CONTENTS
Ref. Qty. Description
1 1 CPU Holder
HARDWARE CONTENTS
Ref. Qty. Description
A 1 Front or Back Mount
Adjustable Height Bracket
B 2 M6 x 10mm
Socket Screw
C 1 Side Mount Adjustable
Height Bracket
D 1
M8 x 1.25 Knob
Cap
Loosely attach
adjustable height
bracket to printer tray.
Loosely attach
adjustable height bracket
to CPU holder.
Insert adjustable
height bracket into
column and set printer
tray to desired height.
Tighten screws.
Insert adjustable
height bracket
into column and
set CPU holder
to desired height.
Tighten screws.
1
5mm
5mm
A
B
D
1
C
B
1
1

Assembly Instructions
4
Mobile Workstation
CONTENTS
Ref. Qty. Description
1 1 Storage Pocket
HARDWARE CONTENTS
Ref. Qty. Description
A 1 Front or Back Mount
Adjustable Height Bracket
B 2 M6 x 10mm
Socket Screw
C 1 Side Mount Adjustable
Height Bracket
D 1 5mm

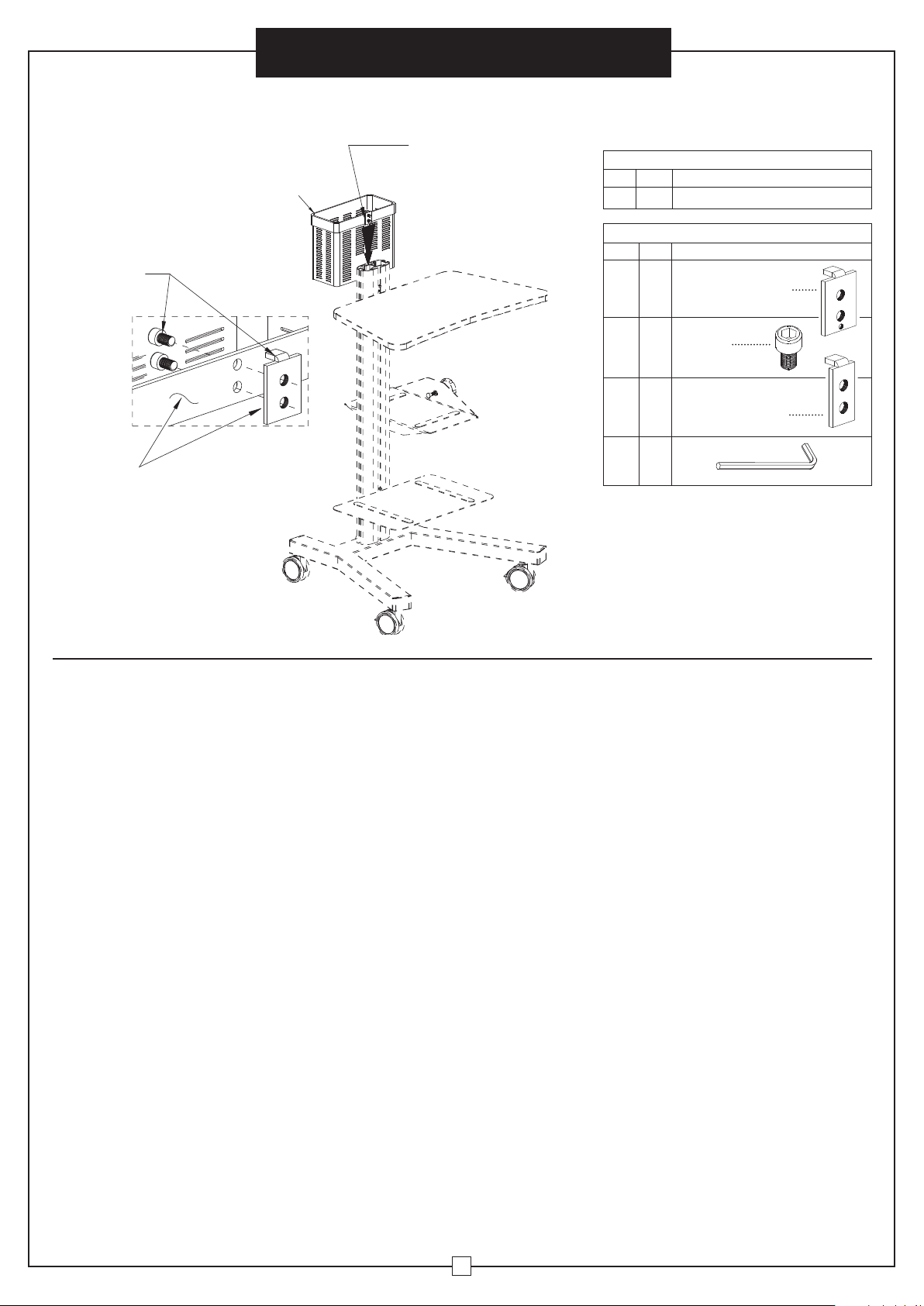

OPTIONAL ACCESSORY 670067 Storage Pocket
Insert adjustable
height bracket into
column and set
storage pocket
to desired height.
Tighten screws.
Loosely attach
adjustable height bracket
to storage pocket.
A
1

globalindustrial.ca
Distribucion Industrial Globales S DE RL DE CF
Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage
Customer Service
US: 1-800-645-2986
Servicio de atención al Cliente
México: 01.800.681.6940
Service à la clientèle
Canada: 888-645-2986
082516
1
Estación de
Trabajo Móvil
Modelos 670060 670061 670062 670063
2
3
CONTENIDO
Ref. Cant. Descripción
1 1 Base móvil
2 2 Rueda/Freno
3 2 Rueda plana
4 1 Columna
5 1 Soporte de montaje
6 1 Superficie de trabajo
7 1 Tapa extremo
8 1 Guía de alambre
CONTENIDOS TORNILLERÍA
Ref. Cant. Descripción
A4Tornillo Allen
M8 x 65mm
4 Arandela Plana
B
1Soporte
2Tornillo Allen
M6 x 10mm
C1
D 1 Llave de 17mm
6mm
5mm 4mm 3mm
A
A
B
B
4
5
1
2
12
3D 3
6mm
5mm
Precaución :
Para unidades equipadas con regleta de
enchufes; al momento de ensamblar la
base a la columna, asegúrese de que el
alambre quede escondido dentro y lejos
de bordes agudos.
Nota: Conecte el soporte a una
altura ajustable sin apretar para
instalar el soporte.
Nota: Primero
desensamble el
soporte desde
la superficie de
trabajo y siga
los pasos 3 a 5
para esnsamblar
la unidad a la
columna.
6

Instrucciones de Ensamblaje
2
Estación de Trabajo Móvil
Inserte el soporte de altura
ajustable en la columna ponga
el soporte de montaje a la altura
deseada. Apriete los tornillos.
CONTENIDO
Ref. Cant. Descripción
1 1 Soporte de altura
ajustable
2 1 Soporte de monitor
3 2 Tapa extremo
CONTENIDOS TORNILLERÍA
Ref. Cant. Descripción Ref. Cant. Descripción
A
1Soporte de montaje
frontal o posterior
B
Usar para conectar el monitor al soporte
de monitor.
2Arandela plana de 8mm 4Tornillo Allen M4 x 15mm
2Perilla M8 x 1,25 4Tornillo Allen M5 x 15mm
4Tornillo Allen M6 x 15mm
C
1 4 Arandela plana de 4mm
1 4 Arandela plana de 5mm
1 4 Arandela plana de 6mm
6mm
5mm
3mm
Nota: Consulte el manual del
monitor para los tornillos del
tamaño correcto para evitar daños.
Inserte el soporte
de altura ajustable
en el poste
extensible y ponga
el soporte de
monitor a la altura
deseada. Apriete
los tornillos.
Inserte el
soporte de
soporte del
monitor en el
poste extensible
y ponga el
soporte del
monitor a la
altura deseada.
Apriete los
tornillos.
Conecte el
soporte a una
altura ajustable
sin apretar al
poste extensible.
Conecte el soporte de
soporte del monitor
sin apretar al soporte
del monitor.
Enganche la
guía de alambre
en la columna
a la altura
deseada.
321
4
4A
5
6
1
2
3
3
A
A A
ACCESORIO OPCIONAL 670064 Montaje para monitor
Enganche la
guía de alambre
en la columna
y ponga a la
altura deseada.
Afirme la superficie
de trabajo al soporte
de montaje con la
tornillería provista.
Se muestra con
regleta de enchufes
los modelos
670060, 670062 .
8
6
7

Instrucciones de Ensamblaje
3
Estación de Trabajo Móvil
ACCESORIO OPCIONAL Contenedor de CPU
CONTENIDO
Ref. Cant. Descripción
1 1 Bandeja de impresora
CONTENIDOS TORNILLERÍA
Ref. Cant. Descripción
A 1
Soporte de altura ajustable
para montaje frontal
o posterior
B 2 Tornillo Allen
M6 x 10mm
C 1 Soporte de altura ajustable
para montaje lateral
CONTENIDO
Ref. Qty. Description
1 1 Contenedor de CPU
CONTENIDOS TORNILLERÍA
Ref. Qty. Description
A 1
Soporte de altura ajustable
para montaje frontal
o posterior
B 2 Tornillo Allen
M6 x 10mmw
C 1 Soporte de altura ajustable
para montaje lateral
D 1
Perilla M8 x 1,25
Tapa
Conecte el soporte a
una altura ajustable
sin apretar al bandeja
de impresora.
Conecte el soporte a una
altura ajustable sin apretar
al contenedor de CPU.
Inserte el soporte
ajustable en altura en la
columna y establecer
bandeja de la impresora
a la altura deseada.
apriete los tornillos.
Inserte el soporte
de altura ajustable
en la columna
y ponga el
contenedor de
CPU a la altura
deseada. Apriete
los tornillos.
1
5mm
5mm
A
B
D
1
C
B
1
1
ACCESORIO OPCIONAL 670066 Bandeja de impresora

Instrucciones de Ensamblaje
4
Estación de Trabajo Móvil
CONTENIDO
Ref. Cant. Descripción
1 1 Bolsillo para almacenaje
Inserte el soporte de
altura ajustable en la
columna y ponga el
bolsillo para almacenaje
a la altura deseada.
Apriete los tornillos.
Conecte el soporte a
una altura ajustable sin
apretar al bolsillo para
almacenaje.
A
1
ACCESORIO OPCIONAL 670067 Bolsillo para almacenaje
CONTENIDOS TORNILLERÍA
Ref. Cant. Descripción
A 1
Soporte de altura ajustable
para montaje frontal
o posterior
B 2 Tornillo Allen
M6 x 10mmw
C 1 Soporte de altura ajustable
para montaje lateral
D 1 5mm

globalindustrial.ca
Distribucion Industrial Globales S DE RL DE CF
Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage
Customer Service
US: 1-800-645-2986
Servicio de atención al Cliente
México: 01.800.681.6940
Service à la clientèle
Canada: 888-645-2986
1060915082516
Station De
Travail Mobile
Modèles 670060 670061 670062 670063
2
3
CONTENU
Réf. Qté. Description
1 1 Base mobile
2 2 Roulette/Frein
3 2 Roulette plate
4 1 Colonne
5 1 Fixation de soutien
6 1 Surface de travail
7 1 Embout
8 1 Fil-guide
CONTENU DU MATERIEL
Réf. Qté. Description
A4Vis à tête creuse
de M8 x 65mm
4Rondelle plate
B
1Fixation
2Vis à tête creuse
de M6 x 10mm
C1
D 1 Clé de 17mm
6mm
5mm 4mm 3mm
A
A
B
B
4
5
1
2
12
3D 3
6mm
5mm
AVERTISSEMENT :
Assurez-vous que le fil est sécurisé et à l’écart
des bords abruptes lorsque vous procédez à
l’assemblage de la colonne pour les unités
munies d’une bande de puissance.
Remarque : Joindre la fixation
ajustable lâchement à la fixation
de montage.
Remarque :
désassembler
la fixation de
la surface de
travail et suivez
les étapes 3 à 5
pour assembler
l’unité à la
colonne.
6

Directives d’assemblage
2
Station de Travail Mobile
Insérez la fixation ajustable
dans la colonne et régler la
hauteur de la fixation à la
hauteur désirée. Serrer les vis .
CONTENU
Réf. Qté. Description
1 1 Fixation à hauteur
ajustable
2 1 Monture de l’écran
3 2 Embout
CONTENU DU MATERIEL
Réf. Qté. Description Réf. Qté. Description
A
1Fixation de montage
avant ou arrière
B
Utilise pour fixer l’écran sur
le soutien de l’écran
2Rondelle plate de 8mm 4Vis creuse M4 x 15mm
2Bouton M8 x 1.25 4Vis creuse M5 x 15mm
4Vis creuse M6 x 15mm
C
1 4 Rondelle plate de 4mm
1 4 Rondelle plate de 5mm
1 4 Rondelle plate de 6mm
6mm
5mm
3mm
Remarque: Consultez le manuel
du moniteur pour les vis de
taille correcte pour éviter tout
dommage.
Insérer la fixation à
hauteur ajustable
dans le poteau
extensible et
placer la monture
de l’écran à la
hauteur désirée.
Serrer les vis.
Insérer la fixation
de montage
de l’écran
dans le poteau
extensible et
régler la monture
de l’écran à la
hauteur désirée.
Serrer les vis.
Fixer lâchement
la fixation de
soutien ajustable
au poteau
extensible.
Fixer lâchement la
fixation de soutien de
l’écran à la monture
de l’écran.
Insérer le
fil-guide dans
la colonne à la
hauteur désirée
321
4
4A
5
6
1
2
3
3
A
A A
Insérez le
fil-guide dans
la colonne
et régler à la
hauteur désirée.
Sécuriser la surface
de travail à la fixation
de montage avec le
matériel fourni.
Montré avec la
bande électrique
modèle 670060,
670062 .
8
6
7
ACCESSOIRE OPTIONNEL Monture De L’ecran 670064

Directives d’assemblage
3
Station de Travail Mobile
ACCESSOIRE OPTIONNEL Soutien UPC 670065
CONTENU
Réf. Qté. Description
1 1 Plateau de l’imprimante
CONTENU DU MATERIEL
Réf. Qté. Description
A 1
Avant ou arrière de la
fixation ajustable de la
monture arrière
B 2 Vis creuse
M6 x 10mm
C 1 Fixation à hauteur ajustable
de la monture latérale
CONTENU
Réf. Qté. Description
1 1 Soutien UPC
CONTENU DU MATERIEL
Réf. Qté. Description
A 1
Avant ou arrière de la
fixation ajustable de la
monture arrière
B 2 Vis creuse
M6 x 10mm
C 1 Fixation à hauteur ajustable
de la monture latérale
D 1
Bouton M8 x 1.25
D’embout
Fixer lâchement la
fixation de soutien
ajustable au Plateau
de l’imprimante.
Attacher lâchement la
fixation à hauteur réglable
au soutien de l’UPC.
Fixateur lâchemenInsert de
support réglable en hauteur
dans la colonne et définir bac
de l'imprimante à la hauteur
désirée. Serrer les vis.
Insérer la fixation
ajustable dans la
colonne et régler
la hauteur du
soutien de l’UPC à
la hauteur désirée.
Serrer les vis.
1
5mm
5mm
A
B
D
1
C
B
1
1
ACCESSOIRE OPTIONNEL Plateau de l’imprimante 670066

Directives d’assemblage
4
Station de Travail Mobile
CONTENU
Ref. Qty. Description
1 1 Poche de stockage
CONTENU DU MATERIEL
Ref. Qty. Description
A 1
Avant ou arrière de la
fixation ajustable de la
monture arrière
B 2 Vis creuse
M6 x 10mm
C 1 Fixation à hauteur ajustable
de la monture latérale
D 1 5mm
ACCESSOIRE OPTIONNEL Poche de stockage 670067
Insérer la fixation à
hauteur ajustable
dans la colonne et
régler la poche de
stockage à la hauteur
désirée. Serrer les vis.
Attacher lâchement la
fixation à hauteur ajustable
à la poche de stockage.
A
1
