GMK electronic design UNIQEY Q100 User manual

BEDIENUNGSANLEITUNG | OPERATING MANUAL
UNIQEY Q100
SUPERIOR TECHNOLOGY

MADE IN GERMANY

2 3
DEDE BEDIENUNGSANLEITUNG
Q100 TASTATUR

4 5
Aluminiumgehäuse aus hochfestem eloxiertem Leichtmetall
extrem abriebfeste Tasten-Symbolik (2-Komponenten-Spritzgusstechnik)
optionales QMX-Dämpfungselement zur Reduzierung des Tippgeräusches
verstellbarer Neigungswinkel (3 Stufen), auch Rückwärtsneigung ist möglich
kein Verrutschen durch optimale Auflage und schwere Ausführung
überlegenes Schreibgefühl durch langen Betätigungsweg und präzisen Schaltpunkt
Für das entgegengebrachte Vertrauen in die von Ihnen erworbene
UNIQEY-Tastatur der Firma GMK electronic design GmbH bedanken wir uns.
DEDE
PRODUKTFEATURES Q100
Einführung
Lieferumfang
Tastatur auf einen Blick
Inbetriebnahme
Bluetooth-Funktionen
Sonderfunktionen und Multimediatasten
Fehlerbehebung
Technische Daten
Kontakt
Anhang
5
7
8
9
10
13
17
18
19
20
INHALTSVERZEICHNIS

6 7
LIEFERUMFANG DEDE
Q100 PC Tastatur
Mini-USB Kabel (1,5m)
Multi-Tool inkl. Gehäusefüße in verschiedenen Höhen
Microfaser-Reinigungstuch
Vlieshülle
Bedienungsanleitung
wichtige Informationen, Garantiebedingungen und Sicherheitshinweise
konkave Tastenwölbung für eine verbesserte Führung der Fingerspitzen
Funktionstasten zur einfachen Steuerung von Musik- und Media-Apps
USB-Mausport zum direkten Anschluss von kabellosen oder kabelgebundenen PC-Mäusen
zusätzliche Bedienung von bis zu drei Bluetooth® Geräten wie Smartphones, Tablets,
Notebooks oder PCs
einfacher Wechsel zwischen den aktiven Geräten per Maus oder Funktionstaste
programmierbare Expert-Features zur weiteren Individualisierung
kontinuierliche Weiterentwicklung und Verbesserung des Funktionsumfangs durch
Softwareupdates
einfache Inbetriebnahme (Plug & Play)
persönlicher Support direkt vom Hersteller
Nachhaltigkeit – Made in Germany
Für Details zu den softwareseitigen Expert-Features besuchen Sie bitte den
Downloadbereich auf www.uniqey.net.

8 9
TASTATUR INBETRIEBNAHME DEDE
per USB
Schalten Sie Ihren PC ein.
Schließen Sie die Tastatur an einen belie-
bigen USB-Anschluss Ihres Systems an.
Nach der automatischen Installation der
Standard-Treiber ist die Tastatur nun
betriebsbereit.
per PS/2
Schalten Sie Ihren PC aus.
Schließen Sie die Tastatur mit Hilfe
eines USB-PS/2 Adapters an den
PS/2-Anschluss Ihres PCs an.
(Adapter ist nicht im Lieferumfang enthalten)
Schalten Sie Ihren PC ein.
Die Tastatur ist nun betriebsbereit.

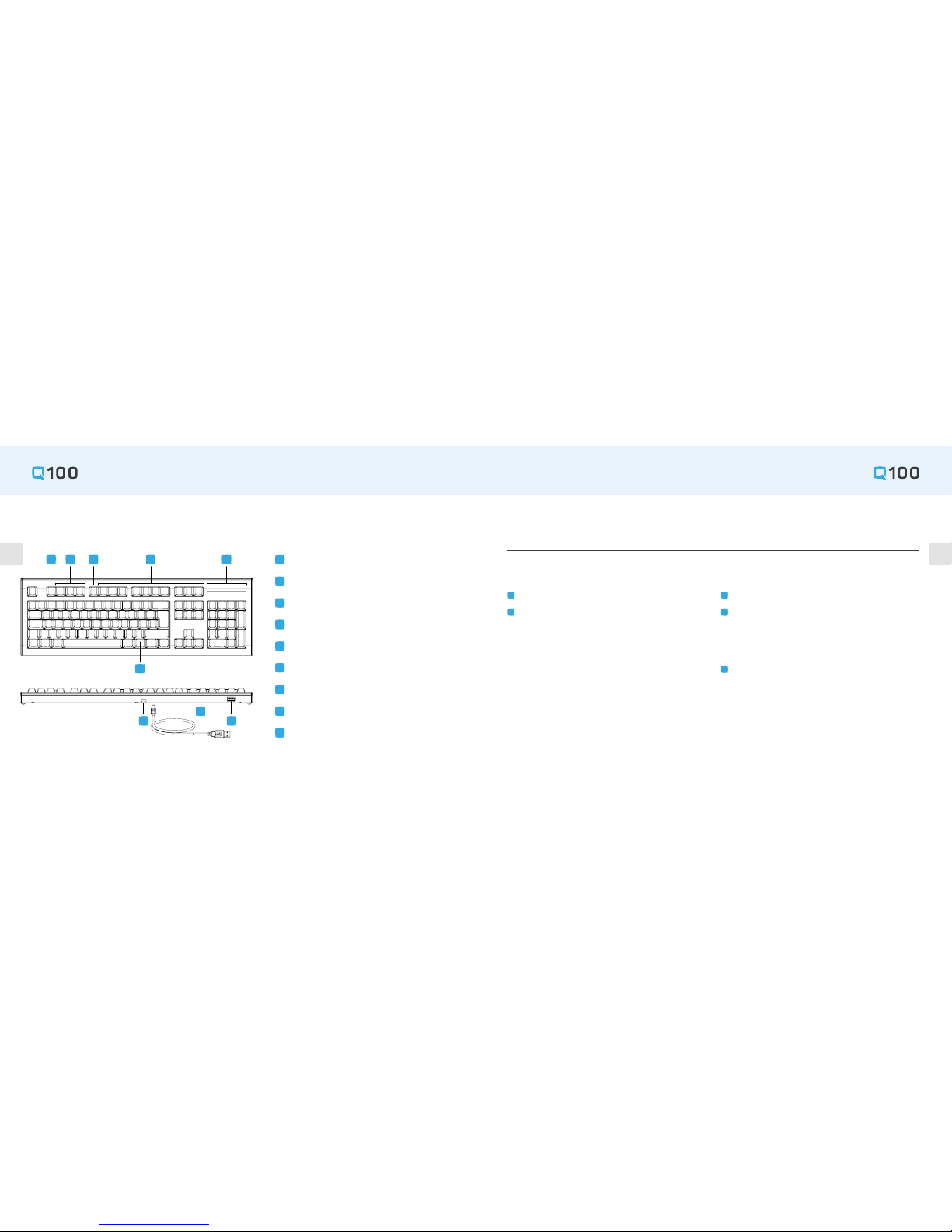

DIE TASTATUR AUF EINEN BLICK
1Auswahl Direktverbindung USB/PS2
2Bluetooth-Tasten
3Bluetooth Ein/Aus
4Multimediatasten
5Status LED1-LED4
6Funktionstaste Fn
7Mini-USB Anschluss
8Mini-USB Kabel
9USB-Maus Anschluss
1 2 3 4 5
6
7
8
9

10 11
DEDE BLUETOOTH-FUNKTIONEN
Pairing/Verbindung zu anderen Bluetooth-Geräten herstellen
Es ist möglich bis zu drei verschiedene Bluetooth-Geräte mit der Tastatur zu verbinden. Die
Tastatur muss dazu immer mit einem USB-Anschluss für die Stromversorgung verbunden sein.
1Drücken Sie die Tasten Fn + die gewünschte Bluetooth-Taste ( F2 … F4 ) und halten diese
länger als 2 Sekunden gedrückt bis die entsprechende LED (LED2… LED4) auf der Tastatur
schnell blinkt. Die Tastatur befindet sich nun im Pairing-Modus und ist für andere Bluetooth-
Geräte sichtbar.
2Führen Sie nun mit dem zu koppelnden Gerät die Suche nach verfügbaren Bluetooth-
Geräten aus. Die Tastatur wird mit Modell Namen und den letzten 6 Stellen der Seriennummer
angezeigt, z.B. UNIQEY Q100 #123456. (Die Seriennummer finden Sie auf dem rückseitig
angebrachten Produktlabel)
3Folgen Sie nun zum Pairing den Anweisungen Ihres Systems. Evtl. werden Sie, abhängig
von Ihrem System, aufgefordert einen Code auf der Tastatur einzugeben. Nach erfolgreichem
Pairing hört die entsprechende LED auf zu blinken und die rechte Status LED4 leuchtet dauer-
haft. Die Bluetooth-Verbindung ist nun betriebsbereit. Die Pairing-Einstellung bleibt in der
Tastatur gespeichert.
Ein laufendes Pairing kann mit der ESC Taste abgebrochen werden.

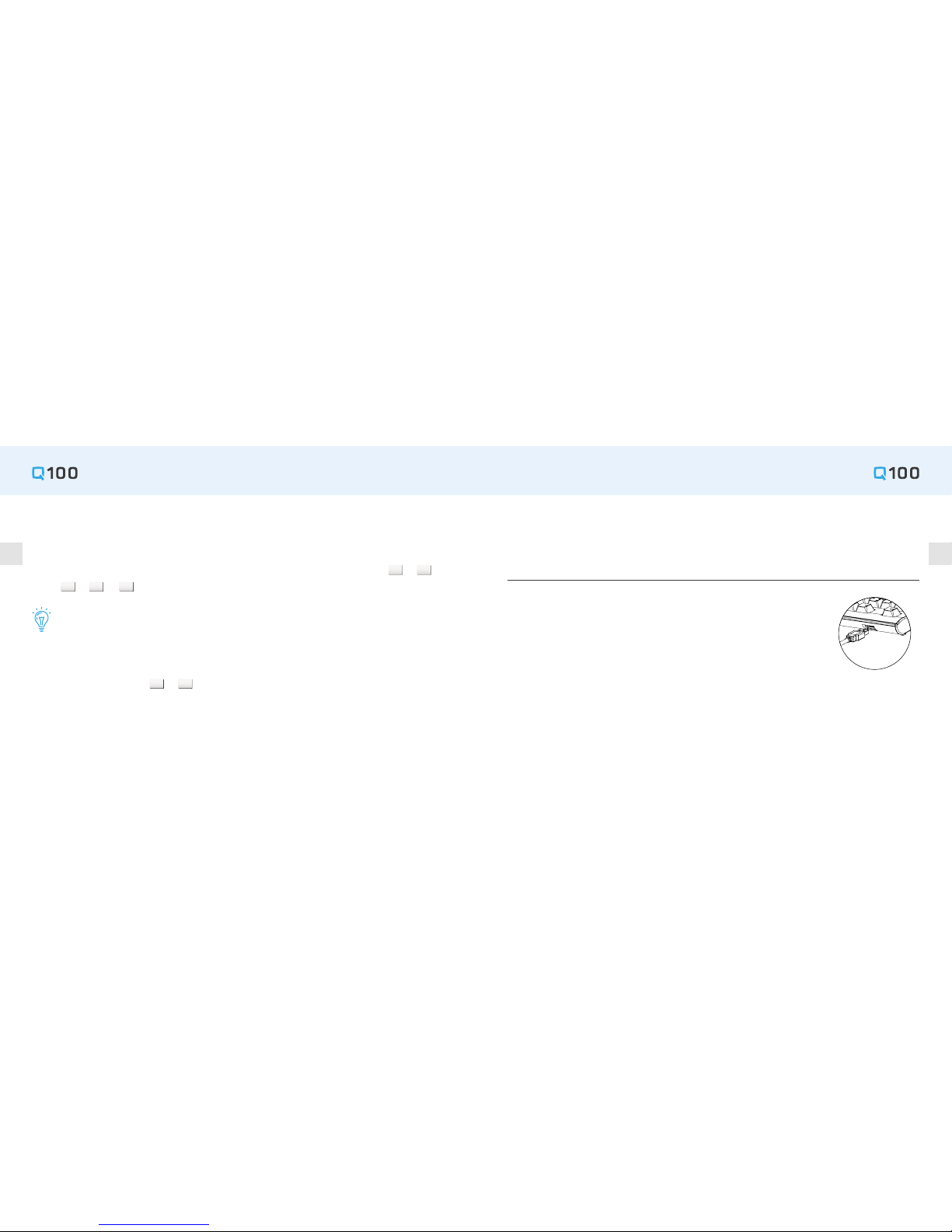

Umschalten zwischen den verschiedenen Kanälen
Wenn die Geräte erstmalig verbunden wurden, erfolgt die Umschaltung bzw. der Wechsel
zwischen den Kanälen standardmäßig mit Fn + mittlerer Maustaste.
Betätigt man bei gedrückter Fn -Taste die mittlere Maustaste mehrere Male hintereinander,
kann somit bequem zwischen den aktiven Geräten gewechselt werden. Der Kanalwechsel
erfolgt umgehend nach dem Loslassen der Fn -Taste.
Alternativ, z.B. wenn keine Maus verwendet wird, kann auch mit den Tasten Fn + F1 … F4
zwischen den 4 Kanälen umgeschaltet werden.

12 13
DEDE SONDERFUNKTIONEN UND
MULTIMEDIATASTEN
USB-Maus Anschluss
Der USB-Maus Anschluss dient ausschließlich zum Betrieb einer
kabelgebundenen oder kabellosen USB-Maus (Dongle).
Achtung! Bitte schließen Sie keine anderen USB-Geräte am
USB-Maus-Anschluss an.
Der Anschluss von anderen USB-Geräten könnte zu Fehlfunktionen der Tastatur oder des
angeschlossenen Gerätes führen!
Bei Verbindung der Tastatur über den Anschluss per USB-PS/2-Adapter ist der Betrieb einer
direkt an der Tastatur angeschlossenen USB-Maus nicht möglich.
Zusätzlich kann die Art der Kanalumschaltung per Maustasten auch individuell konfiguriert werden
(siehe Kapitel „Sonderfunktionen“ oder auf www.uniqey.net).
Bluetooth deaktivieren
Mit der Tastenkombination Fn + F5 können Sie die Bluetooth-Funktion deaktivieren und
wieder aktivieren.
Mit Fn + F2 … F4 wird eine deaktivierte Bluetooth-Funktion automatisch wieder aktiviert.
Hinweis: Bei jedem Neustart Ihres Systems bzw. der Tastatur ist die Bluetooth-Verbindung
automatisch deaktiviert. Diese wird mit dem Pairing bzw. der Umschaltung auf einen der
Bluetooth-Kanäle automatisch aktiviert.
USB bzw. PS/2 Modus auswählen
Mit der Tastenkombination Fn + F1 wählen Sie die Betriebsart USB bzw. PS/2.

14 15

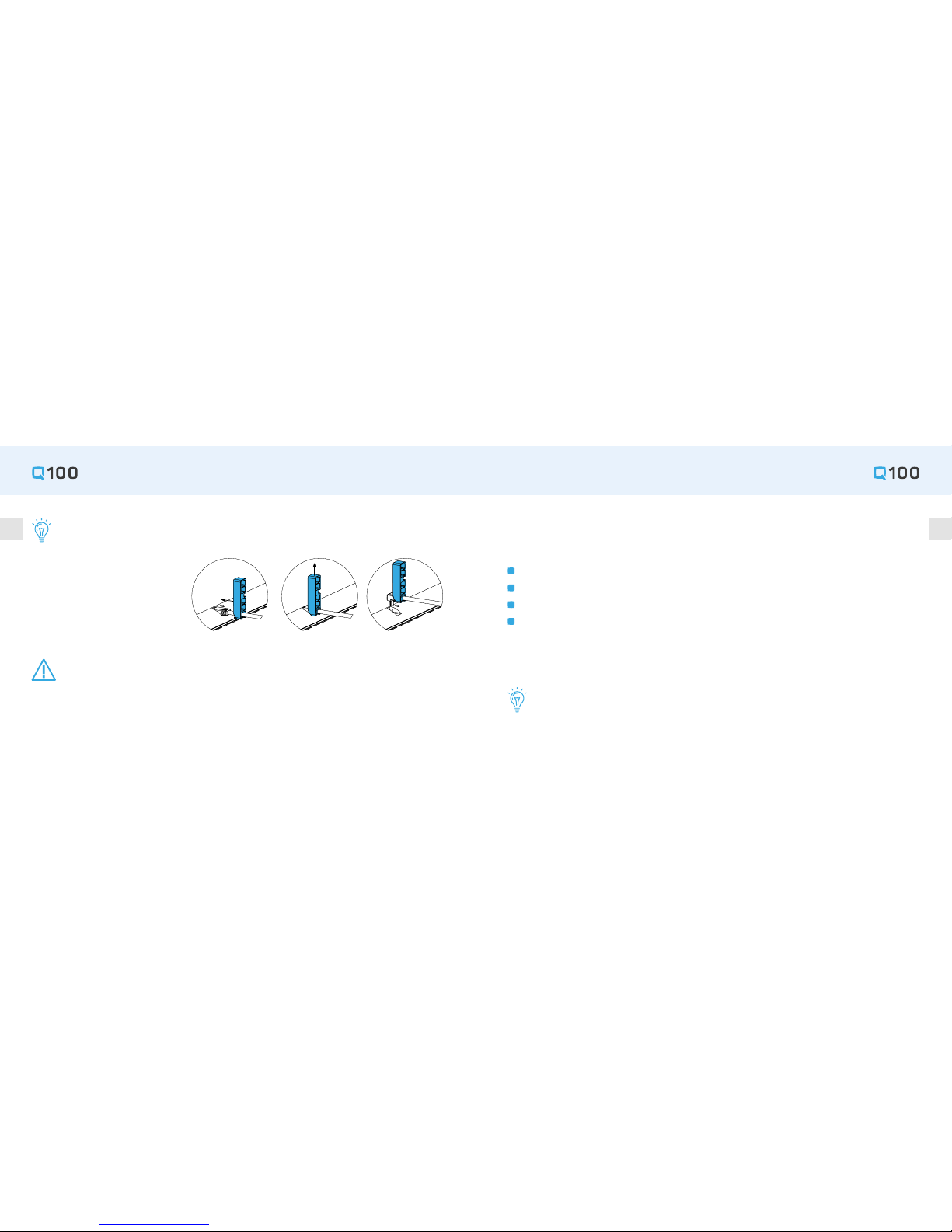

DEDE Das im Lieferumfang enthaltene Multi-Tool erfüllt mehrere Funktionen gleichzeitig
Es dient zur Aufbewahrung der
mitgelieferten wechselbaren
Gehäusefüße und kann direkt
am Mini-USB Versorgungskabel
befestigt werden. Somit haben
Sie die verschiedenen Füße zur
Anpassung der UNIQEY Tastatur
auf Ihre gewünschte ergonomische
Position immer griffbereit und beugen
so auch dem Verlust der Füße vor.
Zudem können mit Hilfe des Tools die
im Auslieferungszustand eingesetz-
ten kurzen Gehäusefüße vorsichtig
entfernt bzw. gewechselt werden.
Detaillierte Informationen zu den unterstützten Mausfunktionen finden Sie im Anhang.
Zusätzliche Informationen und eine detaillierte Anleitung zu allen weiteren Sonderfunktionen
Ihrer UNIQEY Tastatur wie Makroprogrammierung, Anpassung der LED Farben u. Helligkeit,
Bluetooth Kanalumschaltung per Maustasten u.v.m. finden Sie auf www.uniqey.net.
Multimediatasten
In Kombination mit Fn und den Multimediatasten können Sie die entsprechenden Funktionen
nutzen.
Bitte beachten Sie, dass sich die einzelnen Funktionen der Multimediatasten abhängig vom
verwendeten Gerät und Betriebssystem unterscheiden können.
Reinigung der Tastatur
Verwenden Sie zur Reinigung der Tastatur das im Lieferumfang enthaltene Microfaser-Reini-
gungstuch. Weitere Informationen und Tipps zur Reinigung finden Sie auf www.uniqey.net.
Bitte beachten Sie die Sicherheitshinweise im beigefügten Informationsblatt „Wichtige Informationen“.

16 17
DEDE
Die Tastatur funktioniert nicht
Überprüfen Sie die USB- bzw. PS/2-Verbindung zum System.
Verwenden Sie keinen USB-HUB.
Schließen Sie die Tastatur an einen anderen USB-Anschluss Ihres Systems an.
Starten Sie Ihr System neu.
Weitere Informationen zur Fehlerbehebung finden Sie im FAQ-Bereich
auf unserer Webseite www.uniqey.net.
Nach dem Umprogrammieren der Tastatur, z. B. mit individuellen Makros,
stimmen die Angaben in dieser Bedienungsanleitung möglicherweise nicht mehr
mit den Tastenfunktionen überein.
Die mittleren und langen Füße können vorsichtig mit der Hand entfernt bzw. gewechselt werden.
Auch das Mini-USB Versorgungs-
kabel lässt sich ganz einfach mit
Hilfe des Multi-Tools von der
Tastatur abziehen.
Füße oder Kabel nicht mit Gewalt entfernen! Niemals mit einem spitzen, metallischem Gegen-
stand in die Öffnungen des Gehäuses stechen! Keine Zange o.ä. Werkzeuge verwenden!
Das Einstechen mit einem spitzen Gegenstand in die Gehäuseöffnungen oder Gewaltanwendung
kann die Tastatur beschädigen!
FEHLERBEHEBUNG/ HILFE IM PROBLEMFALL

18 19
DEDE
Daimlerstr. 8
D-92533 Wernberg-Köblitz
www.uniqey.net
[e-mail]
Bitte halten Sie bei technischen Fragen immer folgende Informationen bereit:
Artikelbezeichnung und Seriennummer Ihrer UNIQEY-Tastatur. Diese finden Sie
auf dem Typenschild auf der Rückseite der Tastatur.
Hersteller und Bezeichnung Ihres Systems
Betriebssystem u. ggf. die installierte Version
KONTAKT
Stromversorgung
Versorgungsspannung +5V/VDC ±5% SELV
Stromaufnahme max. 500mA, typ. 120mA ohne angeschlossene Maus
USB-Mausanschluss max. 200mA
Betriebsbedingungen
Betriebstemperatur 0°C bis +50°C
Lagertemperatur -20°C bis +60°C
Betriebsumgebung geschlossene Räume
Relative Luftfeuchtigkeit 7-93%, nicht kondensierend
(ohne Betauung)
Einsatz/Höhe 3.000 m ü. NN (gilt evtl. nicht für zusätzlich verwendete Hardwaregeräte)
Bluetooth V2.1 + EDR
HID (L2CAP) Class 2
TECHNISCHE DATEN

20 21
DEDE LED Statusanzeige für Q100
Betriebsart Tastenkombination LED1 Funktion LED2 Funktion LED3 Funktion LED4 Funktion
USB bzw. PS/2 - Num Caps Scroll Kanalanzeige
Bluetooth Kanal 1 - Num Caps Scroll Kanalanzeige
Bluetooth Kanal 2 - Num Caps Scroll Kanalanzeige
Bluetooth Kanal 3 - Num Caps Scroll Kanalanzeige
Auswahl USB bzw. PS/2 Fn + F1 Blinken 2x/s
Auswahl Bluetooth Kanal 1 Fn + F2 Blinken 2x/s
Auswahl Bluetooth Kanal 2 Fn + F3 Blinken 2x/s
Auswahl Bluetooth Kanal 3 Fn + F4 Blinken 2x/s
Pairing Bluetooth Kanal 1 Fn + F2, min. 2s Blinken 6x/s
Pairing Bluetooth Kanal 2 Fn + F3, min. 2s Blinken 6x/s
Pairing Bluetooth Kanal 3 Fn + F4, min. 2s Blinken 6x/s
Option Bluetooth An/Aus Fn + F5 An: Blinken 1x blau,
Aus: Blinken 1x rot
An: Blinken 1x blau,
Aus: Blinken 1x rot
An: Blinken 1x blau,
Aus: Blinken 1x rot
An: Blinken 1x blau,
Aus: Blinken 1x rot
Unterstützte Mausfunktionen bei einem Betrieb über den USB-Anschluss
der UNIQEY Tastatur
max. 5 Maustasten
Bewegung X/Y
Mausrad
Links-Rechtsbewegung Mausrad
ANHANG
Wichtige Informationen zur Sicherheit, Garantie und Entsorgung finden Sie im
beigelegten Informationsblatt „Wichtige Informationen“.

22 23
OPERATING MANUAL
Q100 KEYBOARD EN

24 25
We would like to thank you for choosing an
UNIQEY keyboard from GMK electronic design GmbH.
Q100 PRODUCT FEATURES
Introduction
Parts supplied
Keyboard at a glance
Setting up the keyboard
Bluetooth functions
Special functions and multimedia keys
Troubleshooting
Technical data
Contact
Appendix
25
27
28
29
30
33
37
38
39
40
CONTENTS
Rugged metal housing made of premium anodized aluminum
Extremely durable key legends (double-shot keycaps)
Optional QMX damping element to reduce key noise
Adjustable tilt angle (3 levels), including the option of a negative angle
Heavy design guarantees good desk contact in order to prevent slipping
Superior writing experience due to long travel keys and precise switch point
ENEN

26 27
Concave key curvature for improved guidance of the finger tips
Function keys for easy control of music and media apps
USB mouse port for connecting a wired/wireless mouse directly to the keyboard
Additional operation of up to three Bluetooth® devices such as smartphones, tablets,
notebooks and PCs
Quick toggling between all connected devices using mouse or function keys
Programmable expert features for further customization
Easy to set up (plug & play)
Personal support by our experts
Sustainability made in Germany
For details on the software-based expert features, please visit the
download area at www.uniqey.net.
PARTS SUPPLIED
Q100 PC keyboard
Mini USB cable (1.5m)
Multi tool incl. housing feet in various heights
Microfibre cleaning cloth
Nonwoven fabric cover
Operating manual
Important information, warranty conditions and safety instructions
ENEN

28 29
SETTING UP THE KEYBOARD
THE KEYBOARD AT A GLANCE
1 2 3 4 5
6
7
8
9
1Selection direct connection USB/PS2
2Bluetooth keys
3Bluetooth on/off
4Multimedia keys
5Status LED1-LED4
6Function key Fn
7Mini USB port
8Mini USB cable
9USB mouse connector
via USB
Switch on your PC.
Connect the keyboard to any
of your system’s USB ports.
Following the automatic installation of
the standard driver, the keyboard is now
ready for use.
via PS/2
Switch off your PC.
Connect the keyboard with the aid of
a USB PS/2 adapter to the PS/2
connector of your PC.
(Adapter is not supplied)
Switch on your PC.
The keyboard is now ready for use.
ENEN

30 31
BLUETOOTH FUNCTIONS
Pairing/connecting to other Bluetooth devices
It is possible to connect up to three different Bluetooth devices to the keyboard. The keyboard
must always be connected to a USB port for the power supply.
1Press the key Fn + the desired Bluetooth key ( F2 … F4 ) and keep these pressed for longer
than 2 seconds until the corresponding LED (LED2…LED4) on the keyboard flashes rapidly.
The keyboard is now in pairing mode and is visible to other Bluetooth devices.
2Now search for available Bluetooth devices using the device you want to link. The keyboard
is shown with its model names and the last 6 digits of the serial number, e.g. UNIQEY Q100
#123456. (You can find the serial number on the product label on the underside of the keyboard)
3Now follow your system’s instructions for pairing. Depending on your system, you may be
asked to enter a code on the keyboard. Following successful pairing, the corresponding LED
stops flashing and the right-hand status LED4 is permanently illuminated. The Bluetooth
connection is now ready for use. The pairing setting is stored in the keyboard.
Ongoing pairing can be halted using the ESC key.
Switching between the various channels
When the devices are connected for the first time, switching between the channels takes place
as standard using Fn + the centre mouse button.
If the centre mouse button is pressed several times in a row while the Fn key is pressed, it is
possible to conveniently toggle between the active devices. The channel is changed immediately
after the Fn key is released.
Alternatively, e.g. if no mouse is used, it is possible to also use the keys Fn + F1 … F4
to switch between the 4 channels.
EN EN

32 33
SPECIAL FUNCTIONS AND
MULTIMEDIA KEYS
USB mouse connector
The USB mouse connector is exclusively used to operate a wired
or wireless USB mouse (dongle).
Please note! Do not connect any other USB devices to the USB
mouse connector.
The connection of other USB devices could cause the keyboard or the connected device to
malfunction!
If the keyboard is connected via the USB PS/2 adapter, it is not possible to operate a USB mouse
connected directly to the keyboard.
In addition, it is also possible to individually configure the type of channel switching via mouse buttons
(see chapter ‘Special functions’ or www.uniqey.net).

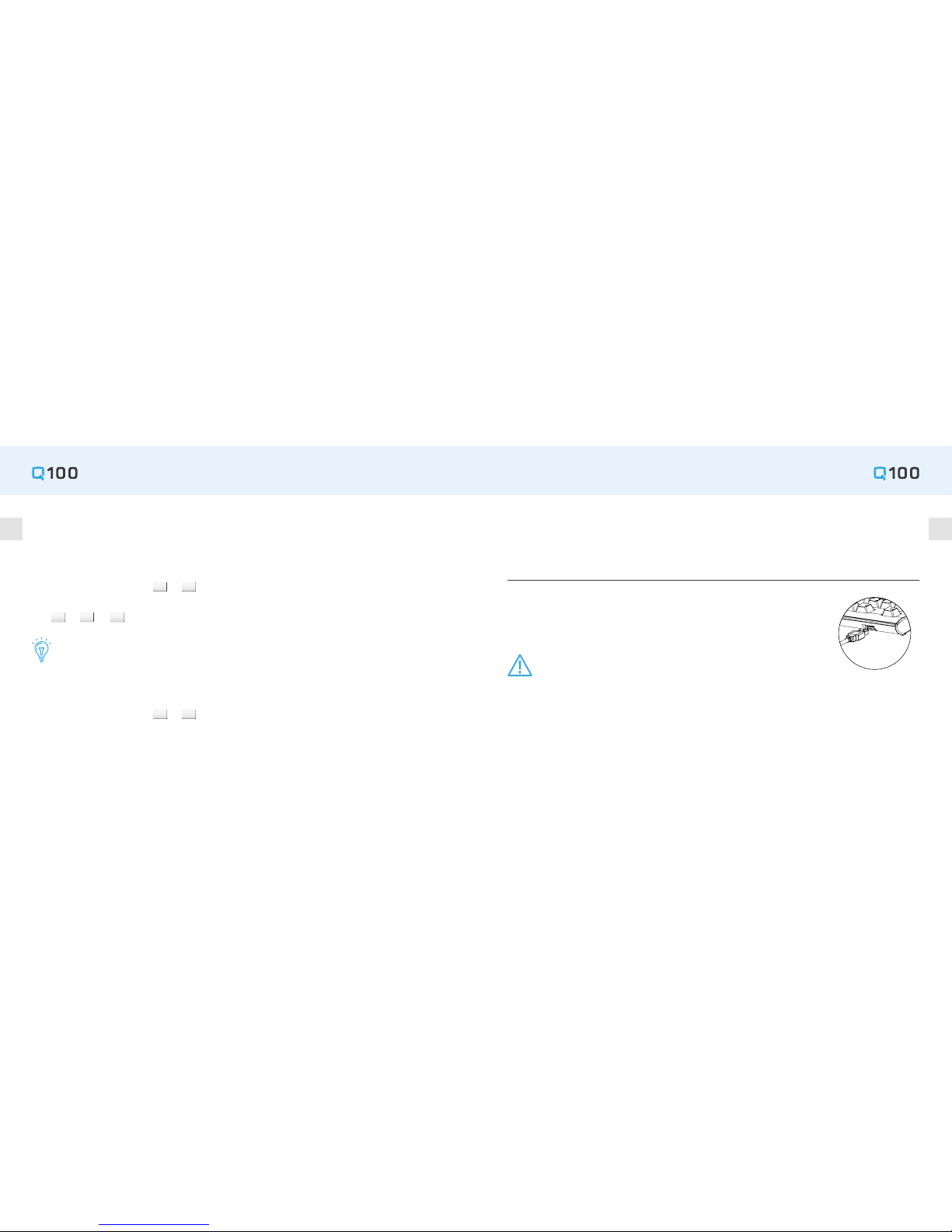

Deactivating Bluetooth
You can deactivate and reactivate the Bluetooth function with the key combination Fn + F5 .
Using Fn + F2 … F4 , a deactivated Bluetooth function is automatically reactivated.
Please note: If your system or keyboard is restarted, the Bluetooth connection is
automatically deactivated. This is automatically activated with pairing or by switching
to one of the Bluetooth channels.
Selecting USB or PS/2 mode
Using the key combination Fn + F1 , you can choose the operating type USB or PS/2.
ENEN

34 35
The multi tool supplied fulfils several functions at the same time
It is used to store the supplied,
replaceable housing feet and
can be attached directly to the
mini USB supply cable. This
means you always have the
various feet for adapting the
UNIQEY keyboard to your de-
sired ergonomic position close to
hand and also prevent the feet from being lost.
What’s more, the tool can be used to
carefully remove or swap the short
housing feet attached to the keyboard
in the factory.
You can find more information about the supported mouse functions in the appendix.
Additional information and detailed instructions on all further special functions of your UNIQEY
keyboard, such as macro programming, altering the LED colours and brightness, Bluetooth
channel switching using the mouse buttons and more, can be found at www.uniqey.net.
Multimedia keys
In combination with Fn and the multimedia keys, you can use the corresponding functions.
Please note that the individual functions of the multimedia keys may differ depending on the
device and operating system used.
Cleaning the keyboard
To clean the keyboard, use the microfibre cleaning cloth supplied. More information and tips on
cleaning can be found at www.uniqey.net.
Please note the safety instructions on the enclosed information sheet ‘Important Information’.
ENEN

36 37
The keyboard does not work
Verify the USB or PS/2 connection to the system.
Do not use a USB hub.
Connect the keyboard to another of your system’s USB ports.
Restart your system.
You can find more information about troubleshooting in the FAQs section
on our website www.uniqey.net.
After reprogramming the keyboard, e.g. with individual macros,
the information in this operating manual may no
longer correspond to the key functions.
The medium and long feet can be carefully removed or swapped by hand.
The mini USB supply cable can also
be easily removed from the key-
board with the aid of the multi tool.
Do not remove the feet or cable by force! Never stick a sharp, metallic object into the housing
openings! Do not use pliers or similar tools! Inserting a sharp object into the housing openings
or using force can damage the keyboard!
TROUBLESHOOTING/HELP IN THE EVENT OF PROBLEMS
ENEN

38 39
Daimlerstr. 8
D-92533 Wernberg-Köblitz
www.uniqey.net
[e-mail]
In the event of technical enquiries, please always have the following information to hand:
Item designation and serial number of your UNIQEY keyboard. You can find this information
on the type label on the underside of the keyboard.
Manufacturer and name of your system
Operating system and, where applicable, the installed version
CONTACT
Electricity supply
Supply voltage +5V/VDC ±5% SELV
Power input max. 500 mA, type 120 mA without connected mouse
USB mouse connector max. 200 mA
Operating conditions
Operating temperature 0°C to +50°C
Storage temperature -20°C to +60°C
Operating environment enclosed spaces
Relative humidity 7-93%, non-condensing
(without condensation)
Operation/altitude 3,000 m above sea level (may not apply to additional hardware devices used)
Bluetooth V2.1 + EDR
HID (L2CAP) Class 2
TECHNICAL DATA
ENEN
