Greenlee Li'l Fisher 390 User manual

INSTRUCTION MANUAL
Li’l Fisher®390
Power Fishing System
Read and understand all of the instructions and
safety information in this manual before operating
of servicing this tool.
99912430 © 2007 Greenlee Textron Inc. IM 1184 REV 19 7/07

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
2
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of This Manual
This instruction manual is intended to familiarize all per-
sonnel with the safe operation and maintenance proce-
dures for the Greenlee Li’l Fisher®390.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge.
All specications are nominal and may change as design
improvements occur. Greenlee Textron Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.
Li’l Fisher and Mighty Mouser are registered trademarks of Greenlee
Textron Inc.
KEEP THIS MANUAL
Table of Contents
Description .................................................................... 2
Safety ............................................................................ 2
Purpose of This Manual ................................................ 2
Important Safety Information .....................................3–4
Grounding Instructions.................................................. 5
Specications................................................................ 5
Operation....................................................................6–7
Maintenance.................................................................. 7
Troubleshooting............................................................. 8
Español.....................................................................9–16
Français..................................................................17–24
Illustrations .............................................................25–26
Parts List ................................................................27–28
Description
The Greenlee Li’l Fisher®390 is a vacuum/blower
system, intended for commercial use, to “sh” or install
pulling line in conduit. The 390 consists of the vacuum/
blower unit and hoses only. For a complete shing
system, combine the 390 with:
• 392 Accessory Kit (for 1/2"–2" conduit)
• 592 Accessory Kit (for 1/2"–4" conduit)
• Individual accessories (for up to 6" conduit)
Lightweight and fully portable, the system can be set up
by a single person in 5 minutes or less. Safety features
include a moisture-resistant ON/OFF switch, three-
prong grounded electrical cord, and a warning card that
noties other personnel to keep away from the end of
the conduit when the shing system is in operation.
The 390 also serves as a shop vacuum, and can be
used for wet or dry cleanup vacuuming.

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
3
IMPORTANT SAFETY INFORMATION
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury
or property damage. The signal word, dened below,
indicates the severity of the hazard. The message
after the signal word provides information for
preventing or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result
in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.
Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.
Failure to observe this warning could
result in severe injury or death.
Do not use this tool in a hazard-
ous environment, or use this tool
to vacuum up anything hazardous.
Hazards include ammable liquids,
gases, or other materials.
Such use can cause a re or
explosion.
Failure to observe this warning will
result in severe injury or death.
Do not allow to be used as a toy. Close attention
is necessary when used by or near children.
Use only as described in this manual. Use only
manufacturer’s recommended attachments.
Do not put any object into openings. Do not use
with any opening blocked; keep free of dust and
debris that may reduce air ow.
Turn power OFF before unplugging.
Use extra care when cleaning on stairs.
Keep loose clothing and all parts of the body away
from openings and moving parts.
Failure to observe these warnings will result in severe
injury or death.
•
•
•
•
•
•
Electric shock hazard:
Do not leave unit unattended
when plugged in. Unplug from
outlet when not in use and before
servicing.
Do not expose to rain. Store
indoors.
Do not handle plug or vacuum/
blower with wet hands.
Do not use with a damaged cord
or plug. If the vacuum/blower is not
working as it should, if it has been
dropped, damaged, left outdoors
or dropped into water, send it to an
authorized Greenlee service center.
Do not pull or carry by cord, use
the cord as a handle, close a door
on the cord, or pull cord around
sharp edges or corners. Keep cord
away from heated surfaces.
Do not unplug by pulling on cord.
To unplug, grasp and pull the
plug—not the cord.
Connect to a properly grounded
outlet only. See Grounding
Instructions.
Failure to observe these warnings
could result in severe injury or death.
•
•
•
•
•
•
•

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
4
IMPORTANT SAFETY INFORMATION
Do not vacuum or blow burning or
toxic material such as carcinogens,
asbestos, pesticides or heavy metals.
Failure to observe this warning could
result in severe injury or death.
Wear eye protection and a dust
mask when operating the unit.
Piston and debris will exit the
conduit at high speed. Attach
the warning tag at exit end of the
conduit before using the unit.
Failure to observe these warnings
could result in serious injury from
ying debris.
•
•
Do not use without a clean lter in place.
Do not pick up anything that is burning or smoking,
such as cigarettes, matches or hot ashes.
Failure to observe these warnings could result in
severe injury or death.
•
•
Service other than that recommended as normal
maintenance is to be performed by an authorized
service facility.
This machine is intended for commercial use only.
•
•

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
5

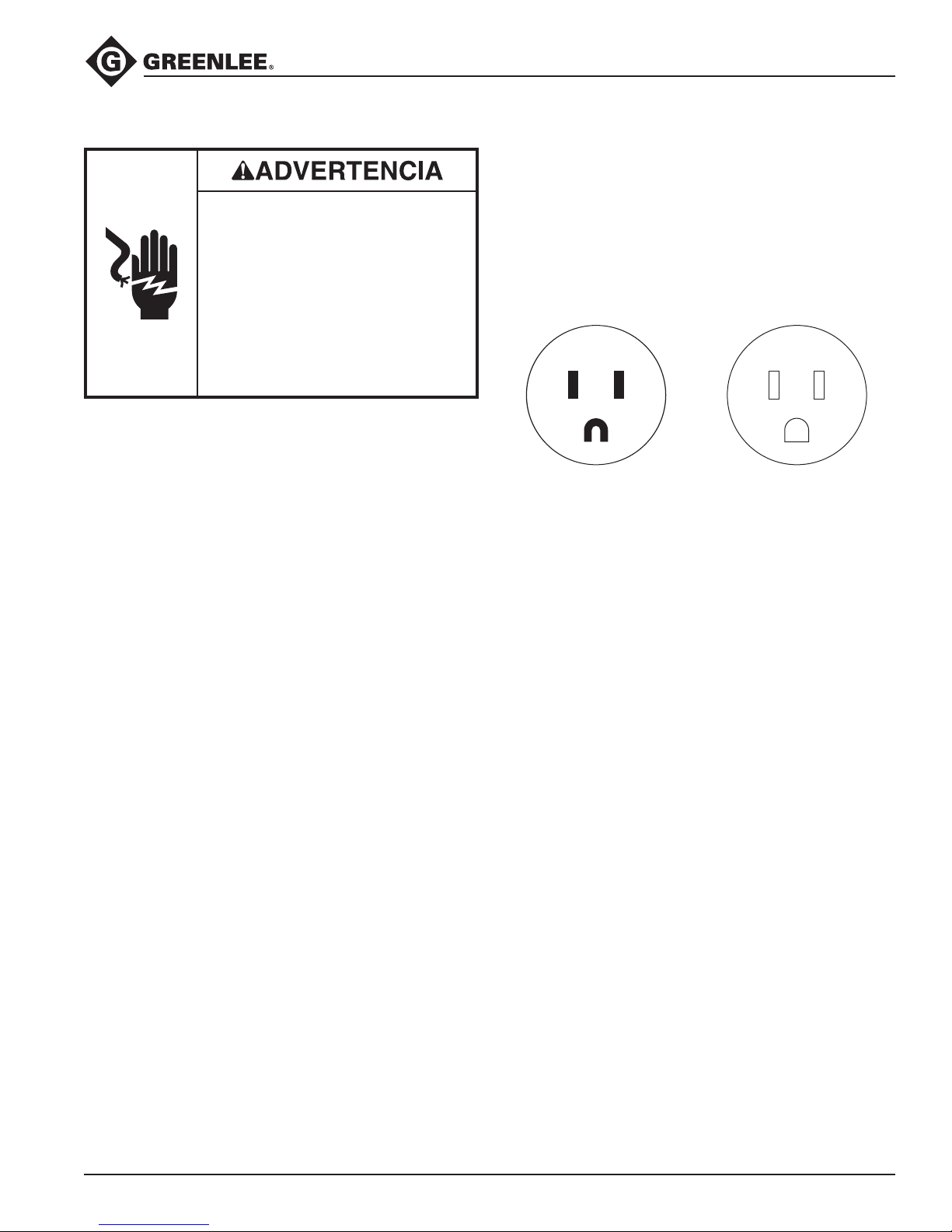

Grounding Instructions
This tool must be grounded. In the event of a malfunc-
tion or breakdown, an electrical ground provides a path
of least resistance for the electric current. This path of
least resistance is intended to reduce the risk of electric
shock.
This tool’s electric cord has a grounding conductor
and a grounding plug as shown. Do not modify the
plug. Connect the plug to a corresponding GFCI
protected receptacle that is properly installed and
grounded in accordance with all national and local
codes and ordinances.
Do not use an adapter.
ReceptaclePlug
Specifications
Application Information
Accessory Kits
For 1/2" to 2" Conduit........................................ Greenlee Model 392 Accessory Kit
For 1/2" to 4" Conduit................................................................Greenlee Model 592
Mighty Mouser®Blow Gun Kit
Individual Accessories for 1/2" to 6" Conduit ............. See a Greenlee full-line catalog
Motor
Type .................................................................................Three-stage, centrifugal type
Voltage............................................................................................................. 115 VAC
Current...............................................................................................................14 Amp
Output
Airow........................................................... 2.83 cubic meters/min (101 cubic ft/min)
Piston Speed in 1/2" Conduit............................................145 meters/min (475 ft/min)
Vacuum Lift...........................................................................................3500 mm (137")
Pressure................................................................................................. 0.28 bar (4 psi)
Physical Characteristics
Mass/Weight (empty)................................................................................ 8.6 kg (19 lb)
Tank Capacity
Dry...............................................................................................4.73 liters (1.25 gal)
Wet................................................................................................6.6 liters (1.75 gal)
Electric shock hazard:
Do not modify the plug provided
with the tool.
Connect this tool to a grounded
receptacle on a 15-amp GFCI
protected circuit.
Failure to observe these warnings
could result in severe injury or death.
•
•

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
6

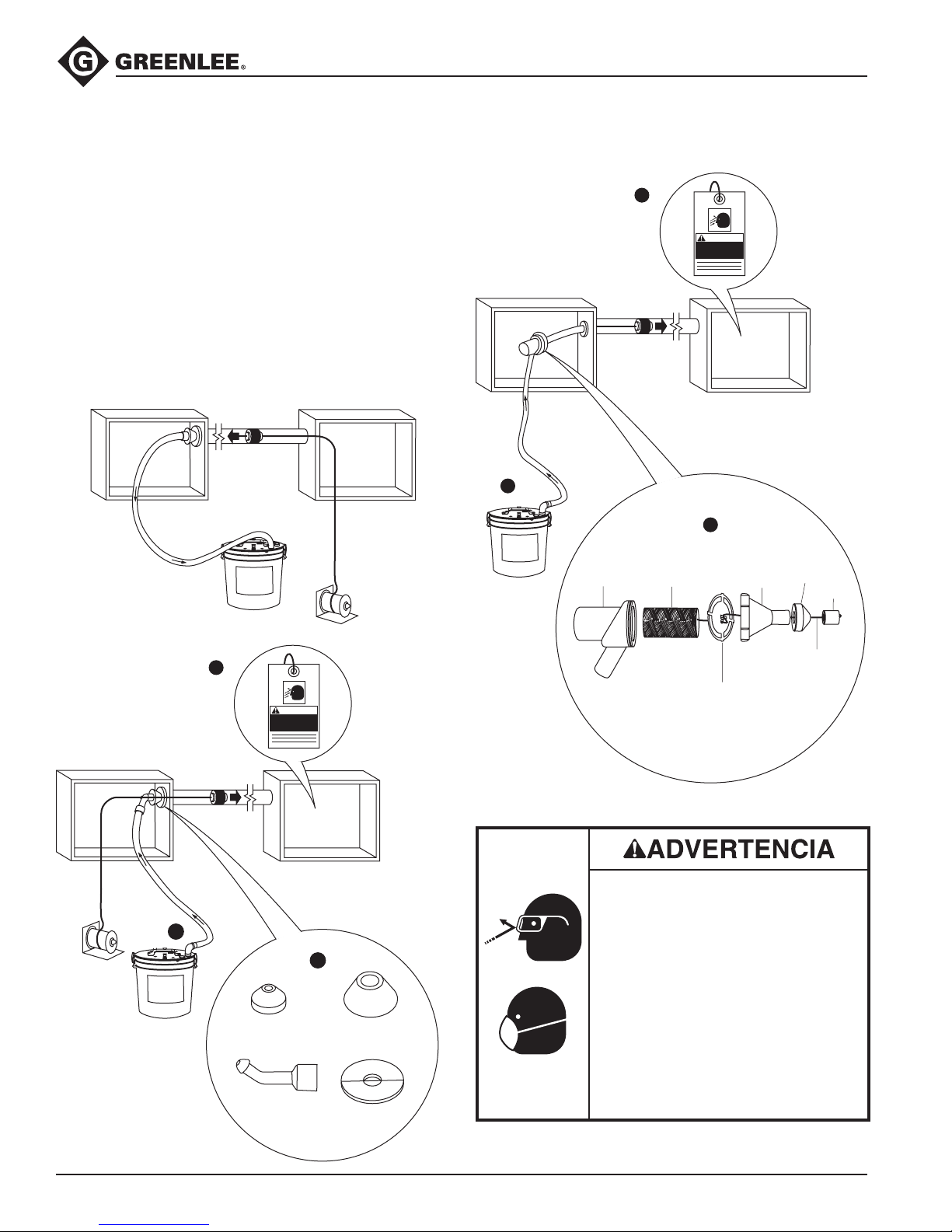

Operation
Combine the Greenlee Li’l Fisher®390 with either a
392 Accessory Kit or a 592 Mighty Mouser®Blow Gun
Kit. Then set up the shing system as shown in the
illustrations.
Operating Tips
Blowing is generally more efcient than vacuuming.
Vacuuming is better when shing through EMT.
The couplings are not airtight, and a piston that is
blown through EMT might not reach the exit end of
the conduit.
VACUUMING
•
•
BLOWING
BLOWING WITH OPTIONAL 592 MIGHTY MOUSER®
Cone 1-1/4" to 2-1/2" Cone 3" to 4"
Cone 1/2" to 1" Washer 2-1/2" to 6"
Adapters
2
3
CAUTION
1
Line tied
to piston
Piston
Nose
cone
Fish line
Canister
Line drag insert
Adapter
cone
CAUTION
1
3
2
Wear eye protection and a dust
mask when operating the unit.
Piston and debris will exit the
conduit at high speed. Attach
the warning tag at exit end of the
conduit before using the unit.
Failure to observe these warnings
could result in serious injury from
ying debris.
•
•

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
7
Operation (cont’d)
Cleanup Vacuuming
Do not vacuum or blow burning or
toxic material such as carcinogens,
asbestos, pesticides or heavy metals.
Failure to observe this warning could
result in severe injury or death.
Wear eye protection and a dust mask
when operating the unit.
Failure to observe these warnings
could result in serious injury from
ying debris.
Do not use without a clean lter in place.
Do not pick up anything that is burning or smoking,
such as cigarettes, matches or hot ashes.
Failure to observe these warnings could result in
severe injury or death.
•
•
Wet Pickup
This unit is equipped with a shut-off oat valve. When
used for wet pickup, the rising uid lifts the oat valve
until it seals against the motor intake. When this happens,
the sound of the motor changes to a higher pitch. Unplug
the unit, empty the tank, and replace the cover.
Dry Pickup
For optional dry pickup accessories, see the
Accessories at the end of the Parts List.
Maintenance

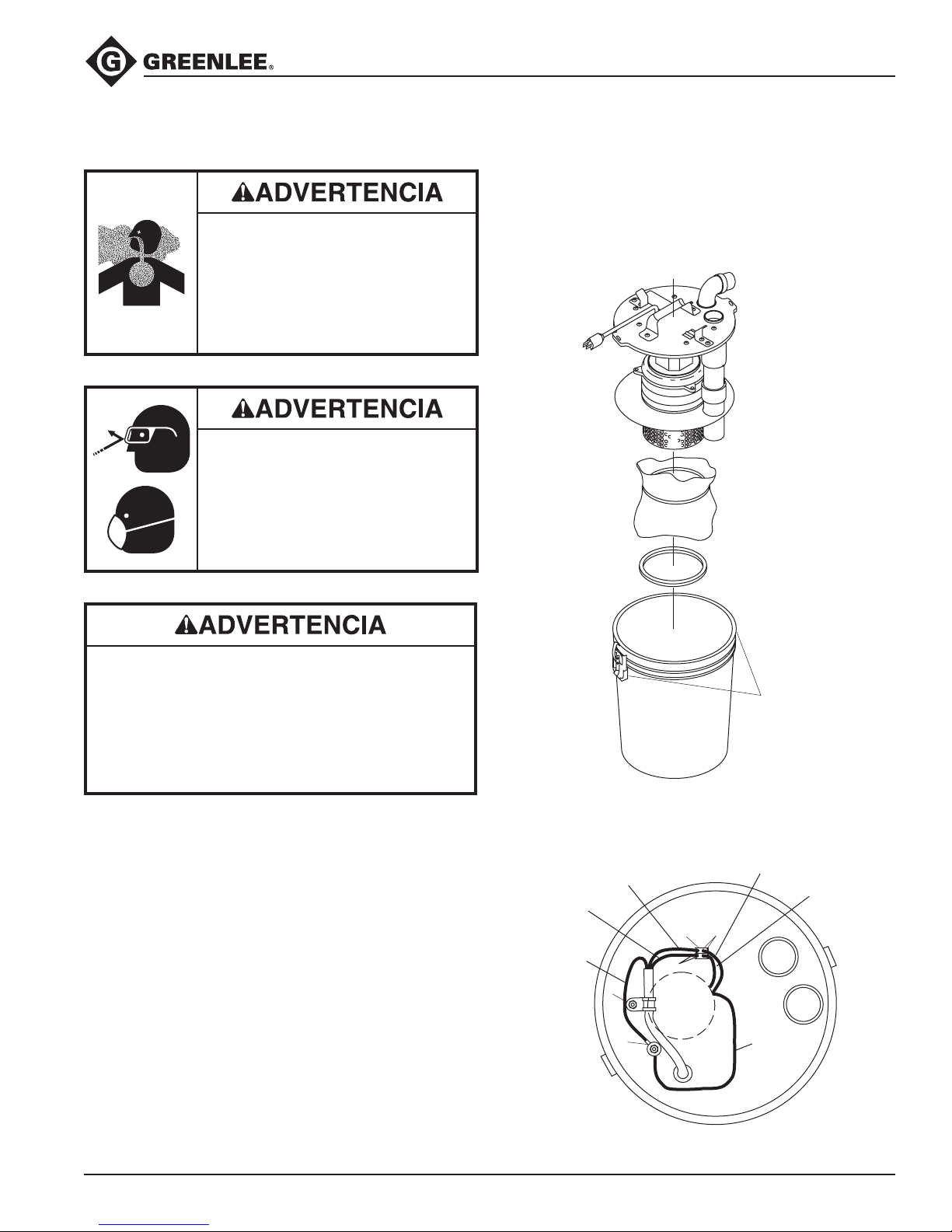

Removing and Installing Filter
Note: Keep filter clean. Efficiency of this vacuum is
largely dependent on the cleanliness of the filters.
A clogged filter can cause overheating and damage
to the motor. Filter should be removed and cleaned
periodically to ensure proper operation.
Filter
Rubber
Band
Latch
Wiring Diagram
50
35
36
8
Green cord lead
White cord lead
Black cord lead
White motor lead
Black motor lead
5
Motor
Rocker
switch
View from bottom of lid
Ground
58

Li’l Fisher®390 Power Fishing System
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
8
Troubleshooting
Problem Probable Cause Probable Remedy
Unit does not run. Switch damaged or worn out. Replace switch.
Motor damaged or worn out. Replace motor.
Unit runs poorly. Filter dirty. Clean and dry the lter.
Tank full. Empty tank.
Piston does not go through conduit. Wrong size piston. Select correct size piston.
Conduit run obstructed. Clear the conduit run. Check for
attened bends.
EMT couplings loose. Tighten couplings.

MANUAL DE INSTRUCCIONES
Sistema pasacables de
potencia Li’l Fisher®390
Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en este
manual, antes de manejar esta herramienta o darle
mantenimiento.
99912430 © 2007 Greenlee Textron Inc. IM 1184 REV 19 7/07

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
10
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y
dar mantenimiento a las herramientas y equipo Greenlee.
Este manual de instrucciones y todas las marcas que
ostenta la herramienta le ofrecen la información necesaria
para evitar riesgos y hábitos poco seguros relacionados
con su uso. Siga toda la información sobre seguridad
que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito
familiarizar a todo el personal con los procedimientos de
operación y mantenimiento seguros para la unidad
Li’l Fisher®390 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud.
Todas las especicaciones son nominales y pueden cambiar cuando
se realicen mejoras en el diseño. Greenlee Textron Inc. no será
responsable por daños que resulten de la aplicación o uso indebidos
de sus productos.
Li’l Fisher y Mighty Mouser son marcas registradas de Greenlee
Textron Inc.
CONSERVE ESTE MANUAL
Índice
Descripción ................................................................. 10
Acerca de la seguridad................................................ 10
Propósito de este manual ........................................... 10
Importante información sobre seguridad...............11–12
Instrucciones de puesta a tierra.................................. 13
Especicaciones ......................................................... 13
Operación...............................................................14–15
Mantenimiento............................................................. 15
Diagnóstico y solución de fallas.................................. 16
Ilustraciones ...........................................................25–26
Lista de piezas .......................................................27–28
Descripción
La unidad Li’l Fisher®390 de Greenlee es un sistema de
aspiración/soplado, diseñado para uso comercial, que se
utiliza para “pasar” o instalar una línea de tiro en tuberías
portacables. El modelo 390 consiste únicamente en una
unidad de aspiración/soplado y mangueras. Para obtener
un sistema pasacables completo, combine el modelo
390 con:
Juego de accesorios 392
(para tuberías portacabales de 1/2 pulg. a 2 pulg.)
Juego de accesorios 592
(para tuberías portacabales de 1/2 pulg. a 4 pulg.)
Accesorios individuales
(para tuberías portacables de hasta 6 pulg.)
Este sistema, liviano y totalmente portátil, lo puede
instalar una sola persona en 5 minutos o menos. Entre
las características de seguridad se cuentan un interrup-
tor de ENCENDIDO/APAGADO resistente a la humedad,
un cordón eléctrico puesto a tierra de tres clavijas, y una
tarjeta de advertencia que le insta al resto del personal a
mantenerse alejado del extremo de la tubería portacables
cuando el sistema pasacables se encuentre funcionando.
El modelo 390 sirve además como aspiradora de talleres y
puede utilizarse para aspiración de limpieza en húmedo
o seco.
•
•
•

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
11
IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD
SÍMBOLO
DE ALERTA
SOBRE
SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o
práctica poco segura que podría ocasionar lesiones
o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje
que sigue a cada uno de los términos brinda
información para prevenir o evitar un peligro.
Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR
graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.
Lea y entienda todas las instruccio-
nes y la información sobre seguridad
que aparecen en este manual, antes
de manejar esta herramienta o darle
mantenimiento.
No utilice esta herramienta en un
entorno peligroso, ni la utilice para
aspirar sustancias peligrosas. Los
peligros incluyen gases y líquidos
inamables u otro tipo de materiales.
Este tipo de uso puede ocasionar un
incendio o explosión.
De no observarse esta advertencia
pueden sufrirse graves lesiones o
incluso la muerte.
No permita que esta herramienta se utilice como
si fuera un juguete. Se debe prestar suma atención
cuando la utilice un niño o se utilice cerca de niños.
Utilícela únicamente según se describe en este
manual. Utilice únicamente accesorios recomenda-
dos por el fabricante.
No coloque ningún objeto en las aberturas. No la
utilice si alguna abertura se encuentra bloqueada;
mantenga la unidad libre de polvo y restos de
materiales que pudieran restringir el ujo de aire.
APAGUE la potencia antes de desenchufarla.
Sea sumamente precavido al limpiar escaleras.
Mantenga la vestimenta holgada y todas las partes
del cuerpo alejadas de las aberturas y de las partes
en movimiento.
De no observarse estas advertencias se sufrirán
graves lesiones o incluso la muerte.
•
•
•
•
•
•

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
12
IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD
Peligro de electrocución:
No deje la unidad desatendida
mientras se encuentra enchufada.
Desenchúfela del tomacorriente
cuando no la utilice y antes de darle
mantenimiento.
No la exponga a la lluvia. Almacé-
nela en un lugar resguardado de la
intemperie.
No manipule el enchufe ni la unidad
de aspiración/soplado con las
manos húmedas.
No la utilice si el cordón o el
enchufe muestran daños. Si la
unidad de aspiración/soplado
no funciona debidamente, se ha
dejado caer, muestra daños, se ha
dejado a la intemperie o ha caído
en el agua, envíela a un centro de
servicio autorizado Greenlee.
No arrastre ni tire de la unidad
por el cordón, no utilice el cordón
como una empuñadura, evite
que el cordón quede atrapado en
una puerta, y no tire del cordón
por esquinas o bordes losos.
Mantenga el cordón alejado de
supercies calientes.
No tire del cordón para desenchu-
far la unidad. Para desenchufarla,
sujete y tire del enchufe, no del
cordón.
Conecte la unidad sólo a un toma-
corriente puesto a tierra debidam-
ente. Consulte las Instrucciones de
puesta a tierra.
De no observarse estas advertencias
podrían sufrirse lesiones graves o
incluso la muerte.
•
•
•
•
•
•
•
No aspire ni sople material tóxico
o quemado tal como carcinóge-
nos, asbesto, pesticidas o metales
pesados.
De no observarse esta advertencia
podrían sufrirse graves lesiones o
incluso la muerte.
Utilice protectores para ojos y una
máscara contra el polvo al manejar
esta herramienta.
El pistón y los restos de materiales
serán expulsados de la tubería
portacables a alta velocidad. Antes
de utilizar la unidad, je la etiqueta
de advertencia en el extremo de
salida de la tubería portacables.
De no observarse estas precaucio-
nes, los restos de materiales expul-
sados podrían ocasionar lesiones
personales.
•
•
No utilice la unidad si no se le ha instalado un ltro
limpio.
No capte ningún material que esté ardiendo o
echando humo, como por ejemplo, cigarrillos,
fósforos o cenizas calientes.
De no observarse estas advertencias podrían sufrirse
lesiones graves o incluso la muerte.
•
•
El servicio aparte del recomendado como man-
tenimiento normal deberá llevarlo a cabo una
instalación de servicio autorizado.
Esta máquina ha sido diseñada para uso comercial
solamente.
•
•

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
13
Instrucciones de puesta a tierra
Especificaciones
Información sobre la aplicación
Juegos de accesorios
Para tuberías portacables de 1/2 pulg. a 2 pulg......................... Juego de accesorios
modelo 392 de Greenlee
Para tuberías portacables de 1/2 pulg. a 4 pulg.............Juego de Pistola de soplado
Mighty Mouser®modelo 592 de Greenlee
Accesorios individuales para tuberías
portacables de 1/2 pulg. a 6 pulg.......................................Consulte el catálogo de línea
completa de Greenlee
Motor
Tipo ...........................................................................................Centrífugo de tres etapas
Tensión .................................................................................................................115V CA
Corriente................................................................................................................ 14 Amp
Salida
Flujo de aire..........................................2,83 metros cúbicos/min (101 pies cúbicos/min)
Velocidad del piston en tuberías
portacables de 1/2 pulg....................................................145 metros/min (475 pies/min)
Levantamiento por aspiración ..........................................................3500 mm (137 pulg.)
Presión .......................................................................................................0,28 bar (4 psi)
Características físicas
Masa/Peso (vacío).........................................................................................8,6 kg (19 lb)
Capacidad del tanque
Seco............................................................................................... 4,73 litros (1,25 gal)
Húmedo........................................................................................... 6,6 litros (1,75 gal)
Peligro de electrocución:
No modique el enchufe incluido
con la herramienta.
Conecte esta herramienta a un
receptáculo puesto a tierra en un
circuito de falla a tierra protegido
de 15 amperios.
De no observarse estas advertencias
podrían sufrirse lesiones graves o
incluso la muerte.
•
•
Esta herramienta debe estar puesta a tierra. Una puesta
a tierra eléctrica proporcionará una trayectoria de menor
resistencia para una corriente eléctrica si ocurriese un
funcionamiento incorrecto o una avería. Esta trayectoria
de menor resistencia tiene como propósito reducir el
riesgo de electrocución.
El cordón eléctrico de esta herramienta incluye un con-
ductor de puesta a tierra y un enchufe de puesta a tierra,
tal como se muestra. No modique el enchufe. Conecte
el enchufe a un receptáculo correspondiente protegido
contra circuitos de fallos de conexión a tierra, que esté
correctamente instalado y puesto a tierra de acuerdo
con lo establecido por todos los códigos y reglamentos
locales y nacionales.
No utilice un adaptador.
ReceptáculoEnchufe

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
14
Operación
Combine la unidad Li’l Fisher®390 de Greenlee con
un Juego de accesorios 392 o un Juego de Pistola de
soplado Mighty Mouser®592. Luego, instale el sistema
pasacables según se muestra en las ilustraciones.
Consejos de operación
Usualmente la operación de soplado es más ecaz que
la de aspiración.
La aspiración es preferible al pasar líneas a través de
conductos EMT. Los acoplamientos no están hermé-
ticamente sellados, y un pistón soplado a través de un
conducto EMT quizás no alcance el extremo de salida
de la tubería portacables.
ASPIRACIÓN
•
•
SOPLADO CON MIGHTY MOUSER®592 OPCIONAL
Cono de 1-1/4 a 2-1/2 pulg. Cono de 3 a 4 pulg.
Cono de 1/2 a 1 pulg. Arandela de 2-1/2 a 6 pulg.
Adaptadores
2
3
CAUTION
1
Pistón
Cono de
la ojiva
Línea
pasacables
Receptáculo
Pieza de inserción
para tiro de línea
Cono
adaptador
CAUTION
1
3
2
Línea atada
al pistón
Utilice protectores para ojos y una
máscara contra el polvo al manejar
esta herramienta.
El pistón y los restos de materiales
serán expulsados de la tubería
portacables a alta velocidad. Antes
de utilizar la unidad, je la etiqueta
de advertencia en el extremo de
salida de la tubería portacables.
De no observarse estas precaucio-
nes, los restos de materiales expul-
sados podrían ocasionar lesiones
personales.
•
•
SOPLADO

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
15
Operación (continuación)
Aspiración de limpieza
No aspire ni sople material tóxico
o quemado tal como carcinóge-
nos, asbesto, pesticidas o metales
pesados.
De no observarse esta advertencia
podrían sufrirse graves lesiones o
incluso la muerte.
Utilice protectores para ojos y una
máscara contra el polvo al manejar
esta herramienta.
De no observarse esta precaución,
los restos de materiales expulsa-
dos podrían ocasionar lesiones
personales.
No utilice la unidad si no se le ha instalado un ltro
limpio.
No capte ningún material que esté ardiendo o
echando humo, como por ejemplo, cigarrillos,
fósforos o cenizas calientes.
De no observarse estas advertencias podrían sufrirse
lesiones graves o incluso la muerte.
•
•
Captación en húmedo
Esta unidad está equipada con una válvula de otador de
cierre. Cuando se utiliza para la captación en húmedo, el
uido ascendente levanta la válvula de otador hasta que
la misma se sella contra la entrada del motor. Cuando
esto sucede, el sonido del motor se volverá más agudo.
Desenchufe la unidad, vacíe el tanque, y vuelva a colocar
la cubierta.
Captación en seco
Para informarse sobre accesorios de captación en seco
opcionales, consulte la sección Accesorios al nal de la
Lista de piezas.
Mantenimiento
Remoción e instalación del filtro
Aviso: Mantenga el filtro limpio. La eficiencia de esta
aspiradora depende considerablemente de la limpieza de
los filtros. Un filtro obstruido puede ocasionar el sobreca-
lentamiento y daño del motor. El filtro deberá removerse
y limpiarse periódicamente para garantizar su funciona-
miento correcto.
Filtro
Banda
de goma
Pestillo
Diagrama de cableado
50
35
36
8
Cable de prueba
verde del cordón
Cable de prueba
blanco del cordón
Cable de prueba
negro del cordón
Cable de prueba blanco del motor
Cable de prueba
negro del motor
5
Motor
Interruptor
basculante
Vista desde la parte inferior de la tapa
Tierra
58

Sistema pasacables de potencia Li’l Fisher® 390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
16
Diagnóstico y solución de fallas
Problema Causa probable Posible solución
La unidad no funciona. Interruptor dañado o desgastado. Reemplace el interruptor.
Motor dañado o desgastado. Reemplace el motor.
El funcionamiento de la unidad es
deciente. Filtro sucio. Limpie y seque el ltro.
Tanque lleno. Vacíe el tanque.
El pistón no pasa a través de la
tubería portacables. Pistón de tamaño incorrecto. Seleccione un pistón de tamaño correcto.
Paso de la tubería portacables
obstruido. Despeje el paso de la tubería porta- cables. Verique que no haya dobl-
eces aplanados.
Acoplamientos del conducto EMT
sueltos. Apriete los acoplamientos.

MANUEL D’INSTRUCTIONS
Système de tirage
motorisé Li’l Fisher®390
Nous vous conseillons de lire attentivement et de
bien comprendre les instructions suivantes avant
d’utiliser ou de procéder à l’entretien de cet outil.
99912430 © 2007 Greenlee Textron Inc. IM 1184 REV 19 7/07

Système de tirage motorisé Li’l Fisher®390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
18
Consignes de sécurité
Lors de l’utilisation et de l’entretien des outils et de
l’équipement de Greenlee, votre sécurité est une priorité.
En suivant les instructions de ce manuel et celles
inscrites sur l’outil, vous pourrez éliminer les risques et
les dangers liés à son utilisation. Veuillez respecter toutes
les consignes de sécurité.
Dessein de ce manuel
Grâce à ce manuel, tous les employés peuvent
apprendre à utiliser et à réparer en toute sécurité le
Li’l Fisher®390 de Greenlee.
Mettre ce manuel à la disposition de tous les employés.
Vous pouvez obtenir des exemplaires gratuits sur simple
demande.
Toutes les spécications sont nominales et peuvent changer avec
l’amélioration de la conception. Greenlee Textron Inc. ne peut être
tenue responsable des dommages résultant d’une application
inappropriée ou d’un mauvais usage de ses produits.
Li’l Fisher et Mighty Mouser sont des marques de commerce
déposées de Greenlee Textron Inc.
CONSERVEZ CE MANUEL
Table des matières
Description .................................................................. 18
Consignes de sécurité................................................. 18
Dessein de ce manuel ................................................. 18
Consignes de sécurité importantes........................19–20
Instructions de mise à la terre..................................... 21
Spécications.............................................................. 21
Utilisation................................................................22–23
Entretien ...................................................................... 23
Dépannage .................................................................. 24
Illustrations .............................................................25–26
Liste des pièces .....................................................27–28
Description
Le Li’l Fisher®390 de Greenlee est un système
commercial d’aspiration/souferie conçu pour
« repêcher » ou installer des lignes dans un conduit.
Le 390 comprend seulement un appareil d’aspiration/
de souferie et des exibles. Pour obtenir un système
complet de tirage, combiner le 390 avec :
le kit d’accessoires 392 (pour conduit de 1/2 à 2 po)
le kit d’accessoires 592 (pour conduit de 1/2 à 4 po)
les accessoires individuels (pour des conduits allant
jusqu’à 6 po)
Léger et entièrement portable, le système peut être
installé par une seule personne en 5 minutes ou moins.
Les dispositifs de sécurité comprennent un inter-
rupteur de MARCHE/ARRÊT résistant à l’humidité, un
cordon électrique avec che à trois broches et une carte
d’avertissement qui avise le personnel de rester loin de
l’extrémité du conduit dans lequel opère le système de
tirage.
Le 390 sert également d’aspirateur d’atelier et peut être
utilisé pour aspirer des débris humides ou secs.
•
•
•

Système de tirage motorisé Li’l Fisher®390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
19
CONSIGNES DE SÉCURITÉ IMPORTANTES
SYMBOLE
D’AVERTISSEMENT
Ce symbole vous met en garde contre les risques
et les manipulations dangereuses pouvant entraîner
des blessures ou l’endommagement du matériel. Les
mots indicateurs ci-dessous dénissent la gravité du
danger, et sont suivis d’informations vous permettant
de reconnaître le danger et de l’éviter.
Danger immédiat qui, s’il n’est pas pris en
considération, ENTRAINERA des blessures graves,
voire mortelles.
Danger qui, s’il n’est pas pris en considération,
POURRAIT entraîner des blessures graves, voire
mortelles.
Dangers ou manipulations dangereuses qui, s’ils
ne sont pas pris en considération, POURRAIENT
EVENTUELLEMENT entraîner des blessures graves,
voire mortelles.
Nous vous conseillons de lire
attentivement et de bien comprendre
les instructions et les informations sur
la sécurité gurant dans ce manuel
avant d’utiliser ou de procéder à
l’entretien de cet outil.
Ne pas utiliser cet outil dans un
environnement à risque, ou pour
aspirer des matières dangereuses.
Les dangers incluent des liquides, des
gaz ou autres matières inammables.
Une telle utilisation peut causer un
incendie ou une explosion.
L’inobservation de cette consigne
entraînera des blessures graves, voire
mortelles.
Ne pas laisser utiliser comme un jouet. Surveiller
lorsque l’appareil est utilisé par ou à proximité
d’enfants.
Utiliser seulement comme il est décrit dans ce
manuel. Utiliser seulement les raccords recomman-
dés par le fabricant.
Ne placer aucun objet dans les ouvertures. Ne pas
utiliser avec des ouvertures bloquées; enlever la
poussière ou les débris qui pourraient restreindre le
débit d’air.
Mettre HORS TENSION avant de débrancher.
Faire preuve d’une grande prudence lors d’un
nettoyage des escaliers.
Garder tout vêtement ottant et toutes les parties du
corps loin des ouvertures et des pièces mobiles.
L’inobservation de ces consignes entraînera des
blessures graves, voire mortelles.
•
•
•
•
•
•

Système de tirage motorisé Li’l Fisher®390
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
20
CONSIGNES DE SÉCURITÉ IMPORTANTES
Risque d’électrocution :
Ne pas laisser l’appareil sans
surveillance lorsqu’il est branché.
Débrancher de la prise lorsqu’il
n’est pas utilisé ou avant d’effectuer
son entretien.
Ne pas exposer à la pluie. Ranger à
l’intérieur.
Ne pas manipuler la che ou
l’aspirateur/souferie avec des
mains mouillées.
Ne pas utiliser avec un cordon
ou une che endommagé. Si
l’aspirateur/souferie ne fonctionne
pas normalement, s’il est tombé,
endommagé, laissé à l’extérieur ou
s’il est tombé dans l’eau, l’envoyer
à un centre de service agréé de
Greenlee.
Ne pas : tirer ou transporter par le
cordon, utiliser le cordon comme
une poignée, fermer une porte sur
le cordon ou tirer le cordon autour
de rebords tranchants ou de coins.
Garder le cordon loin des surfaces
chauffées.
Ne pas débrancher en tirant sur le
cordon. Pour débrancher, saisir la
che et la tirer — pas le cordon.
Connecter à une prise correcte-
ment mise à la terre. Consulter les
instructions de mise à la terre.
L’inobservation de ces consignes
pourrait entraîner des blessures
graves, voire mortelles.
•
•
•
•
•
•
•
Ne pas aspirer ou soufer des
matières qui brûlent ou qui sont
toxiques, comme des matières
cancérigènes, de l’amiante, des
pesticides ou des métaux lourds.
L’inobservation de cette consigne
pourrait entraîner des blessures
graves, voire mortelles.
Porter une protection oculaire et
un masque antipoussières lors de
l’utilisation de l’appareil.
Le piston et les débris sor-
tiront à grande vitesse par le
conduit. Apposer une étiquette
d’avertissement à la sortie du
conduit avant d’utiliser l’appareil.
Le fait de ne pas tenir compte de ces
avertissements pourrait entraîner des
blessures causées par la projection de
débris.
•
•
Ne pas utiliser sans qu’un ltre propre ne soit
installé.
Ne rien ramasser qui brûle ou qui fume, comme des
cigarettes, des allumettes ou des cendres chaudes.
L’inobservation de ces consignes pourrait entraîner
des blessures graves, voire mortelles.
•
•
Un service autre que l’entretien normal recommandé
doit être effectué par un centre de service agréé.
Cette machine est conçue uniquement pour des ns
commerciales.
•
•
