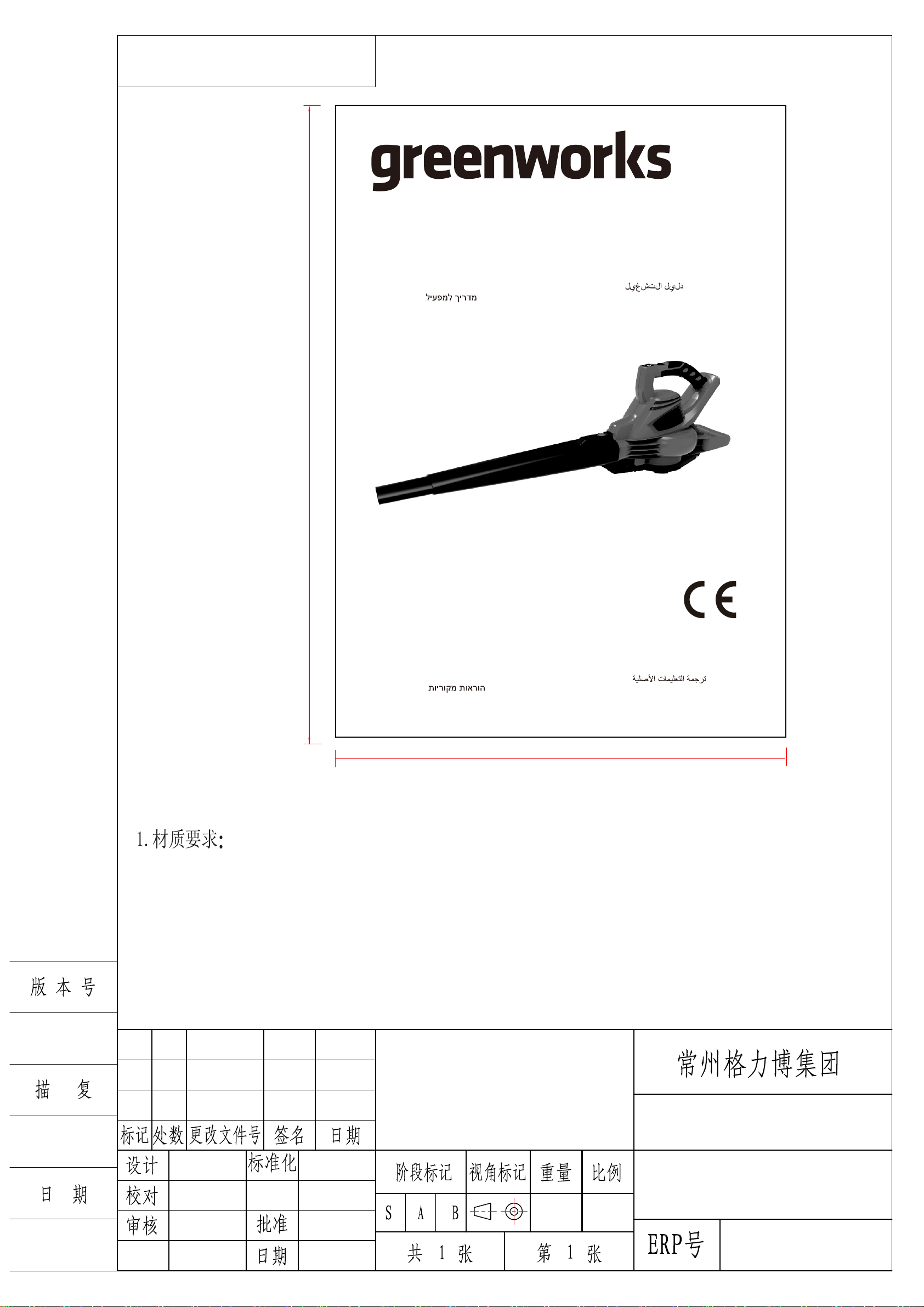

GreenWorks BVM401 User manual

张君
说明书
210
145
P0802638-00
48V双压吹风机
2405407
P0802638-00
李海平
杨媛
周艳
王小妮
20.06.11
说明书技术要求：
2.说明书为单色印刷,保持色块始终朝外；
3.胶装，裁切均匀、无连页。
4.说明书可封样、要求无色差、无污点。
封面封底120g双胶纸，内页60g双胶纸,140p；
5.料件需符合格力博HSF文件(编号：GLB-CGR-146) 里关于环保和有害物质的具体要求。
SCALE:A5
B1
@1 材质更新
装订方式更新张君
张君 20.06.15
20.06.15
@2
@1
@2
BVM401
GD48BV
OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /
MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /
GEBRUIKSAANWIJZING / РУКОВОДСТВО ОПЕРАТОРА / KÄYTTÖOPAS /
ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKCJA
UŻYTKOWNIKA / NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik /
PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /
РЪКОВОДСТВО НА ОПЕРАТОРА / ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ / / KULLANIM
KILAVUZU / / OPERATORIAU VADOVAS / LIETOTĀJA ROKASGRĀMATA /
KASUTUSJUHEND
OriginalInstructions / Übersetzung derOriginalanweisungen/ Traduccióndelasinstrucciones originales/ Traduzione delleistruzionioriginali/ Traduction des
instructionsd'origine/ Traduzidoapartir dasinstruçõesoriginais/ Vertalingvan de originelegebruiksaanwijzing/ Переводоригинальныхинструкций/
Alkuperäistenohjeidenkäännös/ Översättning avoriginalinstruktionerna/ Produsentens instruksjoner/ Oversættelseafdeoriginalevejledninger/ Tłumaczenie
oryginalnej instrukcji/ Překladoriginálníhonávodu/ Prekladoriginálneho návodu/ Prevod originalnih navodil/ Prijevodizvornihuputa/ Azeredeti utasítás
fordítása/ Traducere ainstrucţiunilororiginale/ Преводнаоригиналните инструкции/ Αυθεντικέςοδηγίες/ / Orijinal
TalimatlarınTercümesi// Originaliųinstrukcijųvertimas/ Instrukcijutulkojumsnooriģinālvalodas/ Originaalkasutusjuhenditõlge

BVM401
GD48BV
OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /
MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /
GEBRUIKSAANWIJZING / РУКОВОДСТВО ОПЕРАТОРА / KÄYTTÖOPAS /
ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKCJA
UŻYTKOWNIKA / NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik /
PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /
РЪКОВОДСТВО НА ОПЕРАТОРА / ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ / / KULLANIM
KILAVUZU / / OPERATORIAU VADOVAS / LIETOTĀJA ROKASGRĀMATA /
KASUTUSJUHEND
OriginalInstructions / Übersetzung der Originalanweisungen/ Traducciónde las instrucciones originales/ Traduzione delle istruzioni originali/ Traductiondes
instructions d'origine / Traduzidoa partir das instruções originais/ Vertaling van de originele gebruiksaanwijzing/ Переводоригинальных инструкций/
Alkuperäisten ohjeiden käännös/ Översättning av originalinstruktionerna/ Produsentens instruksjoner/ Oversættelse af de originale vejledninger/ Tłumaczenie
oryginalnej instrukcji / Překlad originálního návodu/ Prekladoriginálneho návodu / Prevodoriginalnih navodil/ Prijevod izvornih uputa/ Az eredeti utasítás
fordítása/ Traducere a instrucţiunilor originale/ Превод на оригиналните инструкции/ Αυθεντικέςοδηγίες / / Orijinal
Talimatların Tercümesi// Originalių instrukcijųvertimas/ Instrukcijutulkojums nooriģinālvalodas/ Originaalkasutusjuhendi tõlge

1 Description.........................................4
1.1 Purpose.............................................................. 4
1.2 Overview........................................................... 4
2 Safety.................................................. 4
3 Installation......................................... 4
3.1 Unpack the machine.......................................... 4
3.2 Assemble as a vac..............................................4
3.3 Assemble as a blower........................................ 4
3.4 Install the battery pack.......................................4
3.5 Remove the battery pack................................... 5
4 Operation........................................... 5
4.1 Start the machine............................................... 5
4.2 Stop the machine............................................... 5
4.3 LED diagnostics................................................ 5
4.4 Operation tips.................................................... 5
4.5 Operate as a garden vac.....................................5
4.6 Operate as a blower........................................... 5
5 Maintenance.......................................5
5.1 Clean the machine............................................. 5
5.2 Clean the collection bag.................................... 6
6 Transportation and storage..............6
6.1 Move the machine............................................. 6
6.2 Store the machine.............................................. 6
7 Troubleshooting.................................6
8 Technical data....................................6
9 Warranty............................................7
10 EC Declaration of conformity..........7
3
English EN

1 DESCRIPTION
1.1 PURPOSE
The machine is used to propel air out of a tube to move
unwanted materials such as leaves in the yard. Some
machines also suck in leaves and small twigs through a
vacuum, and shred them into a bag.
1.2 OVERVIEW
Figure 1 - 13.
1Speed dial
2Speed button
3On/off button
4Blower tube
5Gate
6Auxiliary handle
7Vac tube
8Collection bag
9Lock button
10 Slot
11 Notched area
2 SAFETY
WARNING
Make sure that you do/obey all safety instructions.
Refer to Safety Manual.
3 INSTALLATION
3.1 UNPACK THE MACHINE
WARNING
Make sure that you correctly assemble the machine before
use.
WARNING
• If the parts have damage, do not use the machine.
• If you do not have all the parts, do not operate the
machine.
• If the parts are damaged or missing, speak to the service
center.
1. Open the package.
2. Read the documentation in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and package in compliance with local
regulations.
3.2 ASSEMBLE AS A VAC
Figure 2 - 8.
WARNING
Make sure that the machine is in the OFF position, and the
impellers stop before you attach or remove tubes.
1. Move the front and rear vac tubes together until the lock
button engages.
2. Pull the lock button forward to disengage the gate.
3. Hold the gate open.
4. Put the "wedged" end clip of the vac tube into the rear
clip.
5. Push the "hooked" end clip of the vac tube into the front
clip.
6. Push back the lock button to engage the vac tubes.
TIP
You can do the steps above in the opposite sequence to
remove the vac tubes.
7. Put the bag adaptor into the blower outlet. Lock the bag
adaptor with the lock button.
NOTE
It can be necessary to remove the blower tube or vac tubes
to clean a blocked tube or impeller.
3.3 ASSEMBLE AS A BLOWER
Figure 9.
1. Move the blower tube forward until the notched area
clicks into the slot.
2. Put the concentrator nozzle into the blower tube to lock.
NOTE
You can use the concentrator nozzle to increase airflow
in tight areas: flower beds, under decks, etc.
3.4 INSTALL THE BATTERY PACK
Figure 10.
WARNING
• If the battery pack or charger is damaged, replace the
battery pack or the charger.
• Stop the machine and wait until the motor stops before
you install or remove the battery pack.
• Read, know, and do the instructions in the battery and
charger manual.
1. Align the lift ribs on the battery pack with the grooves in
the battery compartment.
2. Push the battery pack into the battery compartment until
the battery pack locks into place.
3. When you hear a click, the battery pack is installed.
4
English
EN

3.5 REMOVE THE BATTERY PACK
Figure 10.
1. Push and hold the battery release button.
2. Remove the battery pack from the machine.
4 OPERATION
4.1 START THE MACHINE
Figure 11.
1. Push the On/off button.
2. The machine starts in a low speed.
3. Turn the speed dial forward to increase the speed from 0
km/h to 280 km/h.
4. Push the speed button to increase the speed to 322 km/h.
IMPORTANT
Set the speed to high position when the machine is in the
vacuuming mode.
4.2 STOP THE MACHINE
Figure 11.
1. Push the On/off button.
4.3 LED DIAGNOSTICS
CONDITION LED SOLUTION
Low voltage
protection
1 LED flashes
red 5 times.
Start the machine
again or Charge the
battery pack.
Over-load pro-
tection
1 LED flashes
red 4 times.
Start the machine
again.
Battery jam pro-
tection
The green and
red LED go off.
The unit stops.
Remove the battery
pack for 5 seconds to
set the machine.
Unusual battery
temperature
The green and
red LED go off.
When the temperature
of the battery pack de-
creases, the machine
can operate in a good
condition.
4.4 OPERATION TIPS
• Make sure that the machine is in good condition.
• Make sure that the tubes and guards are in position.
• Do not point the machine at the person or loose materials
before you start the unit.
• Ear protection is necessary to decrease the risk of hearing
loss related to noise level.
• Obey all applicable laws, regulations, standards and
ordinances.
4.5 OPERATE AS A GARDEN VAC
Figure 12.
1. Hold the machine tightly.
2. Hold the machine in a way the suction pipe is slighty
tilted 5 - 10 cm above the floor.
3. Use a sweeping action to collect light unwanted
materials.
NOTE
Make sure that you install and zip the bag.
NOTE
Use the shoulder strap.
4.6 OPERATE AS A BLOWER
1. Hold the machine tightly.
2. Operate from side to side.
3. Move the machine forward slowly.
4. Keep the collected unwanted materials in front of you.
NOTE
Use rakes and brooms to loosen the unwanted material
before you blow.
NOTE
Use the low speed to move dry items, and high speed to
move heavy items such as large unwanted materials or
gravel.
5 MAINTENANCE
CAUTION
Do not let brake fluids, gasoline, petroleum-based materials
touch the plastic parts. Chemicals can cause damage to the
plastic, and make the plastic unserviceable.
CAUTION
Do not use strong solvents or detergents on the plastic
housing or components.
WARNING
Remove the battery pack from the machine before
maintenance.
5.1 CLEAN THE MACHINE
CAUTION
The machine must be dry. Humidity can cause risks of
electrical shocks.
5
English EN

• Clear the unwanted material out of the air vent with a
vacuum cleaner.
• Do not spray the air vent or put the air vent in solvents.
• Clean the housing and the plastic components with a
moist and soft cloth.
5.2 CLEAN THE COLLECTION BAG
• Wear safety glasses and a dust mask.
• If it is necessary, clean the bag 1 time a year or more.
1. Remove the bag.
2. Turn the bag inside out.
3. Hang the bag up and clean it.
4. Hang the bag to dry.
5. Turn the bag right-side out and install it again.
6 TRANSPORTATION AND
STORAGE
WARNING
Remove the battery pack from the machine before
transportation and storage.
6.1 MOVE THE MACHINE
• Only hold the machine with the handgrip.
6.2 STORE THE MACHINE
• Clean the machine before storage.
• Make sure that the motor is not hot when you store the
machine.
• Make sure that the machine does not have loose or
damaged parts. If it is necessary, do these steps/
instructions:
• Replace the damaged parts.
• Tighten the bolts.
• Speak to a person of an approved service center.
• Store the machine in a dry area.
• Make sure that children cannot come near the machine.
7 TROUBLESHOOTING
PROBLEM POSSIBLE
CAUSE
SOLUTION
The machine
does not
blow or vac-
uum.
The tube has block-
ages.
Make sure that the
tube is clear.
The impeller has
blockages.
Make sure that the im-
pller is clear.
The bag is full. Empty the bag.
The bag is dirty. Clean the bag.
The bag has dam-
age.
Replace the bag.
The bag is unzip-
ped.
Lock the bag.
The battery pack is
not secure.
Make sure that you
latch the battery pack
correctly.
The battery capaci-
ty is low.
Charge the battery
pack.
The machine
does not start.
The on/off button is
in the OFF position. Push the on/off button.
The on/off button is
defective.
Replace the defective
parts by an approved
service centre.
The tube is not in-
stalled correctly.
Make sure that you in-
stall the tube correctly.
The gate is not
locked.
Make sure that you
lock the gate.
The battery pack is
not secure.
Make sure that you
latch the battery pack
correctly.
The battery capaci-
ty is low.
Charge the battery
pack.
8 TECHNICAL DATA
Voltage 48 V DC
Air volume 9.3 m³/min
Air speed 322 km/h
Weight (without battery pack) 4 kg
Measured sound pressure level LPA= 85.8 dB(A),
KPA= 3 dB(A)
Guaranteed sound power level LWA.d= 104 dB(A)
Vibration 3.5 m/s2 , K = 1.5 m/s2
6
English
EN

9 WARRANTY
(The full warranty terms and conditions can be found on
Greenworks webpage)
The Greenworks warranty is 3 years on the product, and 2
years on batteries (consumer/private usage) from the date of
purchase. This warranty covers manufacturing faults. A faulty
product under warranty might be either repaired or replaced.
A unit that has been misused or used in other ways then
described in the owner’s manual might be rejected for
warranty. Normal wear, and wear parts are not considered as
warranty. The original manufacturer warranty is not affected
by any additional warranty offered by a dealer or retailer.
A faulty product must be returned to the point of purchase in
order to claim for warranty, together with the proof of
purchase (receipt).
10 EC DECLARATION OF
CONFORMITY
Name and address of the manufacturer:
Name: GLOBGRO AB
Globe Group Europe
Address: Riggaregatan 53, 211 13 Malmö, Sweden
Name and address of the person authorised to compile the
technical file:
Name: Peter Söderström
Address: Riggaregatan 53, 211 13 Malmö, Sweden
Herewith we declare that the product
Category: Blower / Vacuum
Model: 2405407 (BVM401)
Serial number: See product rating label
Year of Construction: See product rating label
• is in conformity with the relevant provisions of the
Machinery Directive 2006/42/EC.
• is in conformity with the provisions of the following
other EC-Directives:
• 2014/30/EU
• 2000/14/EC & 2005/88/EC
• 2011/65/EU & (EU)2015/863
Furthermore, we declare that the following parts, clauses of
harmonised standards have been used:
• EN 60335-1, EN 50636-2-100, EN 62233, EN 55014-1,
EN 55014-2, EN ISO 3744, ISO 11094, IEC 62321-3-1,
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC
62321-7-1, IEC 62321-7-2, IEC 62321-8
Conformity assessment method to Annex V / Directive
2000/14/EC.
Measured sound power level: LWA: 101 dB(A)
Guaranteed sound power level: LWA.d: 104 dB(A)
Place, date: Malmö,
05.05.2020
Signature: Ted Qu, Quality
Director
7
English EN

1 Beschreibung......................................9
1.1 Verwendungszweck........................................... 9
1.2 Übersicht............................................................9
2 Sicherheit........................................... 9
3 Montage..............................................9
3.1 Maschine auspacken..........................................9
3.2 Als Laubsauger montieren.................................9
3.3 Als Laubbläser montieren..................................9
3.4 Akkupack einsetzen...........................................9
3.5 Akkupack entfernen.........................................10
4 Bedienung.........................................10
4.1 Maschine starten..............................................10
4.2 Maschine anhalten........................................... 10
4.3 LED-Diagnose.................................................10
4.4 Tipps zur Bedienung........................................10
4.5 Als Laubsauger betreiben................................ 10
4.6 Als Laubbläser betreiben.................................10
5 Wartung und Instandhaltung.........11
5.1 Maschine reinigen............................................11
5.2 Fangsack reinigen............................................ 11
6 Transport und Lagerung................ 11
6.1 Bewegen der Maschine....................................11
6.2 Maschine lagern...............................................11
7 Fehlerbehebung............................... 11
8 Technische Daten.............................12
9 Garantie........................................... 12
10 EG-Konformitätserklärung........... 12
8
Deutsch
DE

1 BESCHREIBUNG
1.1 VERWENDUNGSZWECK
Die Maschine wird verwendet, um Luft aus einem Rohr
auszustoßen, um unerwünschtes Material wie Blätter im Hof
zu bewegen. Einige Maschinen saugen auch Blätter und
kleine Zweige durch einen Unterdruck ein, zerkleinern sie
und fangen sie in einem Sack auf.
1.2 ÜBERSICHT
Abbildung 1 - 13.
1Geschwindigkeitsregler
2Geschwindigkeitsregler
3Ein-/Aus-Taste
4Laubsaugerrohr
5Stutzen für Fangsack
6Zusatzgriff
7Laubsaugerrohrrohr
8Fangsack
9Sperrtaste
10 Aussparung
11 Gekerbte Fläche
2 SICHERHEIT
WARNUNG
Stellen Sie sicher, dass Sie alle Sicherheitshinweise
befolgen.
Siehe Sicherheitshandbuch.
3 MONTAGE
3.1 MASCHINE AUSPACKEN
WARNUNG
Vergewissern Sie sich, dass Sie die Maschine vor dem
Gebrauch richtig montiert haben.
WARNUNG
• Wenn Teile beschädigt sein sollten, verwenden Sie die
Maschine nicht.
• Wenn Sie nicht alle Teile haben, dürfen Sie die
Maschine nicht in Betrieb nehmen.
• Wenn Teile beschädigt sind oder fehlen, wenden Sie
sich an die Servicestelle.
1. Öffnen Sie die Verpackung.
2. Lesen Sie die beiliegende Dokumentation.
3. Entnehmen Sie alle unmontierten Teile aus dem Karton.
4. Nehmen Sie die Maschine aus dem Karton.
5. Entsorgen Sie den Karton und die Verpackung gemäß den
örtlichen Vorschriften.
3.2 ALS LAUBSAUGER MONTIEREN
Abbildung 2 - 8.
WARNUNG
Vergewissern Sie sich, dass sich die Maschine in der AUS-
Stellung befindet und der Impeller gestoppt ist, bevor Sie
Rohre anbringen oder entfernen.
1. Bewegen Sie die vorderen und hinteren Laubsaugerrohre
zusammen, bis die Verriegelungstaste einrastet.
2. Ziehen Sie die Verriegelungstaste nach vorne, um den
Stutzen zu entriegeln.
3. Halten Sie den Stutzen offen.
4. Stecken Sie die "keilförmige" Endklammer des
Laubsaugerrohres in die hintere Klammer.
5. Schieben Sie die "hakenförmige" Endklammer des
Laubsaugerrohress in die vordere Klammer.
6. Schieben Sie die Verriegelungstaste zurück, um die
Laubsaugerrohres einzurasten.
TIPP
Sie können die obigen Schritte in umgekehrter Reihenfolge
durchführen, um die Laubsaugerrohre zu entfernen.
7. Bringen Sie den Fangsackadapter am Laubbläsereauslass
an. Verriegeln Sie den Fangsackadapter mit der
Verriegelungstaste.
HINWEIS
Es kann notwendig sein, das Laubbläserrohr oder die
Laubsaugerrohre zu entfernen, um ein blockiertes Rohr oder
den Impeller zu reinigen.
3.3 ALS LAUBBLÄSER MONTIEREN
Abbildung 9.
1. Bewegen Sie das Laubbläserrohr nach vorne, bis der
gekerbte Bereich in den Schlitz einrastet.
2. Die schmale Düse zum Verriegeln in das Laubbläserrohr
stecken.
HINWEIS
Sie können die schmale Düse verwenden, um den
Luftstrom in engen Bereichen zu erhöhen:
Blumenbeete, unter Terrassenbelägen usw.
3.4 AKKUPACK EINSETZEN
Abbildung 10.
WARNUNG
• Wenn der Akkupack oder das Ladegerät beschädigt ist,
ersetzen Sie den Akkupack oder das Ladegerät.
• Stoppen Sie die Maschine und warten Sie, bis der
Motor stoppt, bevor Sie den Akkupack einbauen oder
entnehmen.
• Lesen, kennen und befolgen Sie die Anweisungen im
Handbuch für Akku und Ladegerät.
9
Deutsch
DE

1. Richten Sie die Hubrippen am Akkupack mit den Nuten
im Akkufach aus.
2. Schieben Sie den Akkupack in das Akkufach, bis er
einrastet.
3. Wenn Sie ein Klicken hören, ist der Akkupack eingesetzt.
3.5 AKKUPACK ENTFERNEN
Abbildung 10.
1. Drücken und halten Sie die Batterieentriegelungstaste.
2. Nehmen Sie den Akkupack aus der Maschine.
4 BEDIENUNG
4.1 MASCHINE STARTEN
Abbildung 11.
1. Drücken Sie die Ein-/Aus-Taste.
2. Die Maschine startet mit einer niedrigen
Geschwindigkeit.
3. Drehen Sie den Geschwindigkeitsregler nach vorne, um
die Geschwindigkeit von 0 km/h auf 280 km/h zu
erhöhen.
4. Drücken Sie die Geschwindigkeitstaste, um die
Geschwindigkeit auf 322 km/h zu erhöhen.
WICHTIG
Stellen Sie die Drehzahl auf hohe Stufe, wenn sich die
Maschine im Saugmodus befindet.
4.2 MASCHINE ANHALTEN
Abbildung 11.
1. Drücken Sie die Ein-/Aus-Taste.
4.3 LED-DIAGNOSE
ZUSTAND LED LÖSUNG
Unterspan-
nungsschutz
1 LED blinkt 5
mal rot.
Starten Sie die Ma-
schine erneut oder la-
den Sie den Akkupack
auf.
Überlastschutz 1 LED blinkt 4
mal rot.
Starten Sie die Ma-
schine erneut.
Batterieblockier-
schutz
Die grüne und
rote LED erlö-
schen. Das Gerät
stoppt.
Entfernen Sie den Ak-
kupack für 5 Sekun-
den, um die Maschine
auszustellen.
Ungewöhnliche
Batterietempera-
tur
Die grüne und
rote LED erlö-
schen.
Wenn die Temperatur
des Akkupacks sinkt,
kann die Maschine
einwandfrei betrieben
werden.
4.4 TIPPS ZUR BEDIENUNG
• Vergewissern Sie sich, dass sich die Maschine in einem
guten Zustand befindet.
• Stellen Sie sicher, dass die Rohre und
Schutzabdeckungen richtig angebracht sind.
• Richten Sie die Maschine nicht auf Personen oder lose
Gegenstände, wenn Sie das Gerät in Betrieb nehmen.
• Gehörschutz ist notwendig, um das Risiko von Hörverlust
aufgrund des Lärmpegels zu verringern.
• Befolgen Sie alle geltenden Gesetze, Vorschriften,
Normen und Verordnungen.
4.5 ALS LAUBSAUGER BETREIBEN
Abbildung 12.
1. Halten Sie die Maschine fest.
2. Halten Sie die Maschine so, dass das Saugrohr in einen
leichten Winkel zum Boden hat, 5 - 10 cm über dem
Boden.
3. Machen Sie weitläufige Bewegungen, um leichte,
unerwünschte Materialien zu sammeln.
HINWEIS
Stellen Sie sicher, dass Sie den am angebrachten Fangsack
befindlichen Reißverschluss verschließen.
HINWEIS
Verwenden Sie den Schultergurt.
4.6 ALS LAUBBLÄSER BETREIBEN
1. Halten Sie die Maschine fest.
2. Von einer Seite zur anderen Seite führen.
3. Bewegen Sie die Maschine langsam vorwärts.
4. Blasen Sie das gesammelte unerwünschtes Material vor
sich her.
HINWEIS
Verwenden Sie Rechen und Besen, um unerwünschtes
Material vor dem Blasen loszulösen.
HINWEIS
Verwenden Sie die niedrige Geschwindigkeit, um trockene
Gegenstände zu bewegen, und die hohe Geschwindigkeit,
um schwere Gegenstände wie große unerwünschte
Materialien oder Kies zu bewegen.
10
Deutsch
DE

5 WARTUNG UND
INSTANDHALTUNG
VORSICHT
Lassen Sie Bremsflüssigkeiten, Benzin und
mineralölbasierte Materialien nicht mit den Kunststoffteilen
in Berührung kommen. Chemikalien können den Kunststoff
beschädigen und ihn unbrauchbar machen.
VORSICHT
Verwenden Sie keine starken Lösungsmittel oder
Reinigungsmittel auf dem Kunststoffgehäuse oder den
Bauteilen.
WARNUNG
Nehmen Sie den Akkupack vor der Wartung aus der
Maschine.
5.1 MASCHINE REINIGEN
VORSICHT
Die Maschine muss trocken sein. Feuchtigkeit kann zu
einem Stromschlagrisiko führen.
• Entfernen Sie unerwünschtes Material mit einem
Staubsauger aus den Belüftungsöffnungen.
• Sprühen Sie nichts in die Belüftungsöffnungen und
nutzen Sie keine Lösungsmittel.
• Reinigen Sie das Gehäuse und die Kunststoffteile mit
einem feuchten und weichen Tuch.
5.2 FANGSACK REINIGEN
• Tragen Sie eine Schutzbrille und eine Staubmaske.
• Reinigen Sie den Fangsack einmal im Jahr oder öfter.
1. Nehmen Sie den Fangsack heraus.
2. Drehen Sie den Fangsack auf links.
3. Hängen Sie den Fangsack auf und reinigen Sie ihn.
4. Hängen Sie den Fangsack zum Trocknen auf.
5. Drehen Sie den Fangsack wieder auf rechts und
installieren ihn wieder.
6 TRANSPORT UND LAGERUNG
WARNUNG
Nehmen Sie den Akkupack vor Transport und Lagerung aus
der Maschine.
6.1 BEWEGEN DER MASCHINE
• Halten Sie die Maschine nur am Handgriff.
6.2 MASCHINE LAGERN
• Reinigen Sie die Maschine vor der Lagerung.
• Stellen Sie sicher, dass der Motor nicht heiß ist, wenn Sie
die Maschine verstauen.
• Stellen Sie sicher, dass die Maschine keine losen oder
beschädigten Teile aufweist. Wenn es notwendig ist,
führen Sie diese Schritte/Anweisungen aus:
• Tauschen Sie die beschädigten Teile aus.
• Ziehen Sie die Schrauben an.
• Sprechen Sie mit einem Mitarbeiter eines
zugelassenen Servicezentrums.
• Verstauen Sie die Maschine an einem trockenen Ort.
• Stellen Sie sicher, dass Kinder nicht in die Nähe der
Maschine kommen können.
7 FEHLERBEHEBUNG
PROBLEM MÖGLICHE
URSACHE
LÖSUNG
Die Maschine
bläst oder
saugt nicht.
Das Rohr ist ver-
stopft.
Stellen Sie sicher, dass
das Rohr frei ist.
Der Impeller ist
verstopft.
Stellen Sie sicher, dass
der Impeller frei ist.
Der Fangsack ist
voll.
Entleeren Sie den
Fangsack.
Der Fangsack ist
verschmutzt.
Reinigen Sie den
Fangsack.
Der Fangsack ist
beschädigt.
Ersetzen Sie den Fang-
sack.
Der Fangsack ist
nicht verschlossen.
Schließen Sie den
Fangsack.
Der Akkupack kann
nicht gefahrlos ver-
wendet werden.
Stellen Sie sicher, dass
Sie den Akkupack
richtig verriegelt ein-
gesetzt haben.
Die Batterieleistung
ist schwach.
Laden Sie den Akku-
pack auf.
11
Deutsch
DE

PROBLEM MÖGLICHE
URSACHE
LÖSUNG
Die Maschine
startet nicht.
Die Ein-/Aus-Taste
befindet sich in der
Position AUS.
Drücken Sie die Ein-/
Aus-Taste.
Die Ein-/Aus-Taste
ist defekt.
Lassen Sie die beschä-
digten Teile durch ein
zugelassenes Service-
center ersetzen.
Das Rohr ist nicht
richtig montiert.
Achten Sie auf die kor-
rekte Montage des
Rohres.
Der Stutzen ist
nicht verriegelt.
Achten Sie darauf,
dass Sie den Stutzen
verriegeln.
Der Akkupack kann
nicht gefahrlos ver-
wendet werden.
Stellen Sie sicher, dass
Sie den Akkupack
richtig verriegelt ein-
gesetzt haben.
Die Batterieleistung
ist schwach.
Laden Sie den Akku-
pack auf.
8 TECHNISCHE DATEN
Spannung 48 V DC
Luftvolumen 9.3 m³/min
Luftgeschwindigkeit 322 km/h
Gewicht (ohne Akkupack) 4 kg
Gemessener Schalldruckpegel LPA= 85.8 dB(A),
KPA= 3 dB(A)
Garantierter Schallleistungspegel LWA.d= 104 dB(A)
Vibration 3.5 m/s2, K = 1.5 m/s2
9 GARANTIE
(Die vollständigen Garantiebedingungen finden Sie auf der
Website von Greenworks)
Die Greenworks-Garantie beträgt 3 Jahre auf das Produkt und
2 Jahre auf die Akkus (Käufer/Privatgebrauch) ab
Kaufdatum. Diese Garantie deckt Herstellungsfehler ab. Ein
im Rahmen der Garantie fehlerhaftes Produkt kann entweder
repariert oder ersetzt werden. Ein Gerät, das missbräuchlich
oder auf andere Weise als zu in der Bedienungsanleitung
beschrieben Zwecken verwendet wurde, kann von der
Garantie ausgeschlossen werden. Normaler Verschleiß und
Verschleißteile sind von der Garantie ausgeschlossen. Die
ursprüngliche Herstellergarantie wird durch eine zusätzliche
Garantie eines Händlers oder Einzelhändlers nicht
beeinträchtigt.
Ein fehlerhaftes Produkt muss zusammen mit dem
Kaufnachweis (Quittung) an die Verkaufsstelle
zurückgeschickt werden, um Garantieansprüche geltend zu
machen.
10 EG-
KONFORMITÄTSERKLÄRUNG
Name und Anschrift des Herstellers:
Name: GLOBGRO AB
Globe Group Europe
Adresse: Riggaregatan 53, 211 13 Malmö, Schweden
Name und Anschrift der Person, die zur Erstellung der
technischen Unterlagen berechtigt ist:
Name: Peter Söderström
Adresse: Riggaregatan 53, 211 13 Malmö, Schweden
Hiermit erklären wir, dass das Produkt
Kategorie: Laubbläser / -Sauger
Modell: 2405407 (BVM401)
Seriennummer: Siehe Produktetikett
Baujahr: Siehe Produktetikett
• den einschlägigen Bestimmungen der Maschinenrichtlinie
2006/42/EG entspricht.
• den Bestimmungen der folgenden anderen EG-
Richtlinien entspricht:
• 2014/30/EU
• 2000/14/EG & 2005/88/EG
• 2011/65/EU & 2015/863/EU
Darüber hinaus erklären wir, dass die folgenden Teile/
Klauseln von harmonisierten Normen verwendet wurden:
• EN 60335-1, EN 50636-2-100, EN 62233, EN 55014-1,
EN 55014-2, EN ISO 3744, ISO 11094, IEC 62321-3-1,
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC
62321-7-1, IEC 62321-7-2, IEC 62321-8
Konformitätsbewertungsmethode nach Anhang V/ der
Richtlinie 2000/14/EG.
Gemessener Schallleistungspegel: LWA: 101 dB(A)
Garantierter Schallleistungspegel: LWA.d: 104 dB(A)
Ort, Datum: Malmö,
05.05.2020
Unterschrift: Ted Qu, Quali-
tätsleiter
12
Deutsch
DE

1 Descripción.......................................14
1.1 Finalidad.......................................................... 14
1.2 Perspectiva general..........................................14
2 Seguridad......................................... 14
3 Instalación........................................14
3.1 Desembalaje de la máquina............................. 14
3.2 Montaje como triturador..................................14
3.3 Montaje como soplador................................... 14
3.4 Instalación de la batería................................... 14
3.5 Retirada de la batería....................................... 15
4 Funcionamiento...............................15
4.1 Puesta en marcha de la máquina......................15
4.2 Detención de la máquina................................. 15
4.3 Diagnóstico LED............................................. 15
4.4 Consejos de funcionamiento............................15
4.5 Funcionamiento como triturador..................... 15
4.6 Funcionamiento como soplador.......................15
5 Mantenimiento.................................15
5.1 Limpieza de la máquina...................................16
5.2 Limpieza de la bolsa de recogida.................... 16
6 Transporte y almacenamiento........16
6.1 Traslado de la máquina....................................16
6.2 Almacenamiento de la máquina...................... 16
7 Solución de problemas.................... 16
8 Datos técnicos.................................. 16
9 Garantía........................................... 17
10 Declaración de conformidad CE....17
13
Español
ES

1 DESCRIPCIÓN
1.1 FINALIDAD
La máquina se utiliza para expulsar aire por un tubo para
mover materiales no deseados, como hojas en el patio.
Algunas máquinas también aspiran hojas y ramitas mediante
vacío y las trituran en una bolsa.
1.2 PERSPECTIVA GENERAL
Figura 1 - 13.
1Mando de velocidad
2Botón de velocidad
3Botón de encendido/
apagado
4Tubo soplador
5Compuerta
6Asa auxiliar
7Tubo triturador
8Bolsa de recogida
9Botón de bloqueo
10 Ranura
11 Zona ranurada
2 SEGURIDAD
AVISO
Asegúrese de seguir/respetar todas las instrucciones de
seguridad.
Consulte el manual de seguridad.
3 INSTALACIÓN
3.1 DESEMBALAJE DE LA MÁQUINA
AVISO
Asegúrese de montar correctamente la máquina antes del
uso.
AVISO
• Si las piezas presentan daños, no utilice la máquina.
• Si no tiene todas las piezas, no utilice la máquina.
• Si faltan piezas o hay piezas dañadas, hable con el
centro de servicio.
1. Abra el embalaje.
2. Lea la documentación que se encuentra en la caja.
3. Retire todas las piezas sin montar de la caja.
4. Retire la máquina de la caja.
5. Deseche la caja y el embalaje de conformidad con los
reglamentos locales.
3.2 MONTAJE COMO TRITURADOR
Figura 2 - 8.
AVISO
Asegúrese de que la máquina esté en la posición de
APAGADO y que los rotores se detengan antes de fijar o
retirar los tubos.
1. Mueva los tubos trituradores delantero y trasero juntos
hasta que el botón de bloqueo se acople.
2. Tire del botón de bloqueo hacia delante para desacoplar la
compuerta.
3. Mantenga abierta la compuerta.
4. Coloque la sujeción del extremo "de encaje" del tubo
triturador en la sujeción trasera.
5. Introduzca la sujeción del extremo "de enganche" del
tubo triturador en la sujeción delantera.
6. Empuje hacia atrás el botón de bloqueo para acoplar los
tubos trituradores.
SUGERENCIA
Puede realizar los pasos anteriores en la secuencia inversa
para extraer los tubos trituradores.
7. Ponga el adaptador de la bolsa en la salida del soplador.
Bloquee el adaptador de la bolsa con el botón de bloqueo.
NOTA
Puede que sea necesario retirar el tubo soplador o los tubos
trituradores para limpiar un tubo o un rotor obstruido.
3.3 MONTAJE COMO SOPLADOR
Figura 9.
1. Mueva el tubo soplador hacia delante hasta que la zona
ranurada encaje en la ranura.
2. Coloque la boquilla concentradora en el tubo soplador
para bloquearla.
NOTA
Puede utilizar la boquilla concentradora para aumentar
el flujo de aire en zonas estrechas: parterres, debajo de
cubiertas, etc.
3.4 INSTALACIÓN DE LA BATERÍA
Figura 10.
AVISO
• Si la batería o el cargador ha sufrido daños, sustituya la
batería o el cargador.
• Detenga la máquina y espere hasta que el motor se pare
antes de instalar o retirar la batería.
• Debe leer, conocer y seguir las instrucciones del manual
de la batería y el cargador.
1. Alinee las nervaduras de elevación de la batería con las
ranuras del compartimento de la batería.
14
Español
ES

2. Introduzca la batería en el compartimento de la batería
hasta que encaje en su posición.
3. Cuando escuche un clic, la batería está instalada.
3.5 RETIRADA DE LA BATERÍA
Figura 10.
1. Pulse y mantenga pulsado el botón de desbloqueo de la
batería.
2. Retire la batería de la máquina.
4 FUNCIONAMIENTO
4.1 PUESTA EN MARCHA DE LA
MÁQUINA
Figura 11.
1. Pulse el botón de encendido/apagado.
2. La máquina se pone en marcha a velocidad lenta.
3. Gire el mando de velocidad hacia delante para aumentar
la velocidad de 0 km/h a 280 km/h.
4. Pulse el botón de velocidad para aumentar la velocidad a
322 km/h.
IMPORTANTE
Sitúe la velocidad en la posición alta cuando la máquina
esté en modo de trituración.
4.2 DETENCIÓN DE LA MÁQUINA
Figura 11.
1. Pulse el botón de encendido/apagado.
4.3 DIAGNÓSTICO LED
ESTADO LED SOLUCIÓN
Protección de
baja tensión
1 LED parpadea
en rojo 5 veces.
Vuelva a poner en
marcha la máquina o
cargue la batería.
Protección de
sobrecarga
1 LED parpadea
en rojo 4 veces.
Vuelva a poner en
marcha la máquina.
Protección de
atasco de batería
El LED verde y
rojo se apagan.
La unidad se de-
tiene.
Retire la batería du-
rante 5 segundos para
restablecer la máquina.
Temperatura de
batería anormal
El LED verde y
rojo se apagan.
Cuando la temperatura
de la batería dismi-
nuye, la máquina
puede funcionar en
buenas condiciones.
4.4 CONSEJOS DE
FUNCIONAMIENTO
• Asegúrese de que la máquina esté en buen estado.
• Asegúrese de que los tubos y las protecciones estén en
posición.
• No apunte la máquina hacia una persona ni hacia
materiales sueltos antes de ponerla en marcha.
• La protección auditiva es necesaria para disminuir el
riesgo de pérdida auditiva relacionada con el nivel de
ruido.
• Respete todas las leyes, reglamentos, normas y
ordenanzas.
4.5 FUNCIONAMIENTO COMO
TRITURADOR
Figura 12.
1. Sujete bien la máquina.
2. Incline los tubos trituradores (5 - 10" o 5 - 10 cm).
3. Utilice una acción de barrido para recoger materiales no
deseados ligeros.
NOTA
Asegúrese de instalar y cerrar la bolsa.
NOTA
Utilice la correa de hombro.
4.6 FUNCIONAMIENTO COMO
SOPLADOR
1. Sujete bien la máquina.
2. Maneje de lado a lado.
3. Mueva la máquina lentamente hacia delante.
4. Mantenga delante de usted los materiales no deseados
recogidos.
NOTA
Utilice rastrillos y escobas para soltar el material no
deseado antes de soplar.
NOTA
Utilice la velocidad baja para mover elementos secos, y la
velocidad alta para mover elementos más pesados, como
materiales no deseados grandes o grava.
5 MANTENIMIENTO
PRECAUCIÓN
No permita que líquidos de frenos, gasolina y otros
derivados del petróleo toquen las piezas de plástico. Las
sustancias químicas pueden dañar el plástico y hacer que
quede inservible.
15
Español
ES

PRECAUCIÓN
No utilice disolventes o detergentes fuertes en la carcasa o
los componentes de plástico.
AVISO
Retire la batería de la máquina antes de realizar tareas de
mantenimiento.
5.1 LIMPIEZA DE LA MÁQUINA
PRECAUCIÓN
La máquina debe estar seca. La humedad supone un riesgo
de descargas eléctricas.
• Quite el material no deseado del respiradero con un
aspirador.
• No pulverice el respiradero ni lo introduzca en
disolventes.
• Limpie la carcasa y los componentes de plástico con un
paño húmedo y suave.
5.2 LIMPIEZA DE LA BOLSA DE
RECOGIDA
• Lleve gafas de seguridad y una máscara antipolvo.
• En caso necesario, limpie la bolsa 1 vez al año o más.
1. Retire la bolsa.
2. Dé la vuelta a la bolsa.
3. Cuelgue la bolsa y límpiela.
4. Póngala a secar.
5. Vuelva a dar la vuelta a la bolsa e instálela.
6 TRANSPORTE Y
ALMACENAMIENTO
AVISO
Retire la batería de la máquina antes del transporte y el
almacenamiento.
6.1 TRASLADO DE LA MÁQUINA
• Sujete la máquina únicamente por la empuñadura.
6.2 ALMACENAMIENTO DE LA
MÁQUINA
• Limpie la máquina antes del almacenamiento.
• Asegúrese de que el motor no esté caliente cuando
almacene la máquina.
• Asegúrese de que la máquina no tenga piezas sueltas o
dañadas. Si es necesario, siga estos pasos/estas
instrucciones:
• Sustituya las piezas dañadas.
• Apriete los pernos.
• Hable con una persona de un centro de servicio
aprobado.
• Almacene la máquina en una zona seca.
• Asegúrese de que los niños no puedan acercarse a la
máquina.
7 SOLUCIÓN DE PROBLEMAS
PROB-
LEMA
POSIBLE CAUSA SOLUCIÓN
La máquina
no sopla ni
tritura.
El tubo tiene ob-
strucciones.
Asegúrese de que el
tubo no tenga obstruc-
ciones.
El rotor tiene ob-
strucciones.
Asegúrese de que el
rotor no tenga obstruc-
ciones.
La bolsa está llena. Vacíe la bolsa.
La bolsa está sucia. Limpie la bolsa.
La bolsa ha sufrido
daños.
Sustituya la bolsa.
La bolsa está abier-
ta.
Cierre la bolsa.
La batería no está
fijada.
Asegúrese de que ha
fijado correctamente la
batería.
La capacidad de la
batería está baja.
Cargue la batería.
La máquina
no se pone en
marcha.
El botón de encen-
dido/apagado está
en la posición de
apagado (OFF).
Pulse el botón de en-
cendido/apagado.
El botón de encen-
dido/apagado está
defectuoso.
Las piezas defectuosas
deben ser sustituidas
por un centro de servi-
cio autorizado.
El tubo no se ha in-
stalado correcta-
mente.
Asegúrese de instalar
el tubo correctamente.
La compuerta no
está bloqueada.
Asegúrese de bloquear
la compuerta.
La batería no está
fijada.
Asegúrese de que ha
fijado correctamente la
batería.
La capacidad de la
batería está baja.
Cargue la batería.
8 DATOS TÉCNICOS
Tensión 48 V CC
16
Español
ES

Volumen de aire 9.3 m³/min
Velocidad de aire 322 km/h
Peso (sin batería) 4 kg
Nivel de presión acústica medida LPA= 85.8 dB(A),
KPA= 3 dB(A)
Nivel de potencia acústica garanti-
zada
LWA.d= 104 dB(A)
Vibración 3.5 m/s2, K = 1.5 m/s2
9 GARANTÍA
(La totalidad de las condiciones de la garantía puede
encontrarse en la página web de Greenworks)
La garantía de Greenworks es de 3 años para el producto y 2
años para las baterías (uso privado / del consumidor) a partir
de la fecha de compra. Esta garantía cubre defectos de
fabricación. Un producto defectuoso en garantía puede ser
reparado o sustituido. Una unidad que haya sido mal utilizada
o utilizada de modo distinto al que se describe en el manual
del propietario puede no tener derecho a garantía. El desgaste
normal y las piezas de desgaste no están cubiertos por la
garantía. La garantía original del fabricante no se ve afectada
por ninguna garantía adicional ofrecida por un distribuidor o
minorista.
Un producto defectuoso debe devolverse al punto de compra
para reclamar la garantía, junto con el comprobante de
compra (ticket).
10 DECLARACIÓN DE
CONFORMIDAD CE
Nombre y dirección del fabricante:
Nombre: GLOBGRO AB
Globe Group Europe
Dirección: Riggaregatan 53, 211 13 Malmö, Suecia
Nombre y dirección de la persona autorizada para compilar el
archivo técnico:
Nombre: Peter Söderström
Dirección: Riggaregatan 53, 211 13 Malmö, Suecia
Por la presente declaramos que el producto
Categoría: Soplador / Aspirador
Modelo: 2405407 (BVM401)
Número de serie: Véase la etiqueta de clasifi-
cación del producto
Año de construcción: Véase la etiqueta de clasifi-
cación del producto
• es conforme con las disposiciones pertinentes de la
Directiva relativa a las máquinas (2006/42/CE).
• es conforme con las disposiciones de las siguientes
Directivas CE:
• 2014/30/UE
• 2000/14/CE y 2005/88/CE
• 2011/65/UE y 2015/863/UE
Adicionalmente, declaramos que se han utilizado las
siguientes partes o cláusulas de las normas armonizadas:
• EN 60335-1, EN 50636-2-100, EN 62233, EN 55014-1,
EN 55014-2, EN ISO 3744, ISO 11094, IEC 62321-3-1,
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC
62321-7-1, IEC 62321-7-2, IEC 62321-8
Método de evaluación de conformidad según el anexo V /
Directiva 2000/14/CE.
Nivel de potencia acústica medida: LWA: 101 dB(A)
Nivel de potencia acústica garanti-
zada:
LWA.d: 104 dB(A)
Lugar, fecha: Malmö,
05.05.2020
Firma: Ted Qu, Director de
calidad
17
Español
ES

1 Descrizione.......................................19
1.1 Destinazione d'uso........................................... 19
1.2 Panoramica...................................................... 19
2 Sicurezza.......................................... 19
3 Installazione.....................................19
3.1 Disimballaggio dell'apparecchio......................19
3.2 Assemblaggio come pacciamatore.................. 19
3.3 Assemblaggio come soffiatore........................ 19
3.4 Installazione del gruppo batteria......................19
3.5 Rimozione del gruppo batteria........................ 20
4 Utilizzo..............................................20
4.1 Avvio dell'apparecchio.................................... 20
4.2 Arresto dell'apparecchio.................................. 20
4.3 Significato delle spie....................................... 20
4.4 Suggerimenti per l'uso..................................... 20
4.5 Funzionamento come pacciamatore................ 20
4.6 Funzionamento come soffiatore...................... 20
5 Manutenzione.................................. 21
5.1 Pulizia dell'apparecchio................................... 21
5.2 Pulizia del contenitore di raccolta................... 21
6 Trasporto e conservazione.............. 21
6.1 Spostamento dell'apparecchio..........................21
6.2 Conservazione dell'apparecchio...................... 21
7 Risoluzione dei problemi................ 21
8 Specifiche tecniche...........................22
9 Garanzia...........................................22
10 Dichiarazione di conformità CE.... 22
18
Italiano
IT

1 DESCRIZIONE
1.1 DESTINAZIONE D'USO
Questo apparecchio è progettato per espellere aria da un tubo
al fine di spostare materiali indesiderati come foglie in un
cortile. Alcuni apparecchio permettono anche di aspirare
foglie e ramoscelli, tritarli e raccoglierli in un contenitore.
1.2 PANORAMICA
Figure 1 - 13.
1Selettore della
velocità
2Selettore della
velocità
3Pulsante di
accensione/
spegnimento
4Tubo del soffiatore
5Barriera
6Impugnatura
ausiliaria
7Tubo di aspiratore
8Sacco di raccolta
9Pulsante di
bloccaggio
10 Scanalatura
11 Area scanalata
2 SICUREZZA
AVVERTIMENTO
Rispettare e applicare tutte le avvertenze di sicurezza.
Fare riferimento alle avvertenze di sicurezza.
3 INSTALLAZIONE
3.1 DISIMBALLAGGIO
DELL'APPARECCHIO
AVVERTIMENTO
Assicurarsi di assemblare correttamente l'apparecchio prima
dell'uso.
AVVERTIMENTO
• Se uno o più componenti sono danneggiati, non usare
l'apparecchio.
• Se uno o più componenti sono mancanti, non usare
l'apparecchio.
• In caso di componenti danneggiati o mancanti,
contattare il centro di assistenza.
1. Aprire l'imballaggio.
2. Leggere i documenti contenuti nell'imballaggio.
3. Estrarre gli accessori dall'imballaggio.
4. Estrarre l'apparecchio dall'imballaggio.
5. Smaltire l'imballaggio conformemente alle normative
locali.
3.2 ASSEMBLAGGIO COME
PACCIAMATORE
Figure 2 - 8.
AVVERTIMENTO
Assicurarsi che l'apparecchio sia spento e attendere che le
ventole siano ferme prima di installare o rimuovere i tubi.
1. Unire i tubi di pacciamatura anteriore e posteriore finché
il fermaglio di bloccaggio non scatta in posizione.
2. Spostare il fermaglio di bloccaggio in avanti per
sbloccare la barriera.
3. Tenere aperta la barriera.
4. Inserire la sporgenza "a cuneo" del tubo di pacciamatura
nel fermaglio posteriore.
5. Collegare la sporgenza "a gancio" del tubo di
pacciamatura al fermaglio anteriore.
6. Spostare il pulsante di bloccaggio all'indietro per bloccare
i tubi di pacciamatura.
SUGGERIMENTO
Seguire i passaggi precedenti in ordine inverso per
rimuovere i tubi di pacciamatura.
7. Collegare l'adattatore del sacco all'uscita di soffiaggio.
Bloccare l'adattatore del sacco con il pulsante di
bloccaggio.
NOTA
Potrebbe essere necessario rimuovere il tubo di soffiaggio o
i tubi di pacciamatura per pulire un tubo o una ventola
ostruiti.
3.3 ASSEMBLAGGIO COME
SOFFIATORE
Figura 9.
1. Spostare il tubo in avanti finché l’area dentata non si
incastra nella fessura.
2. Inserire la bocchetta concentratrice nel tubo del soffiatore
e bloccarlo.
NOTA
È possibile usare la bocchetta per aumentare il flusso
d’aria in aree ristrette come aiuole, spazi sotto le tetttoie
ecc.
3.4 INSTALLAZIONE DEL GRUPPO
BATTERIA
Figura 10.
19
Italiano
IT
