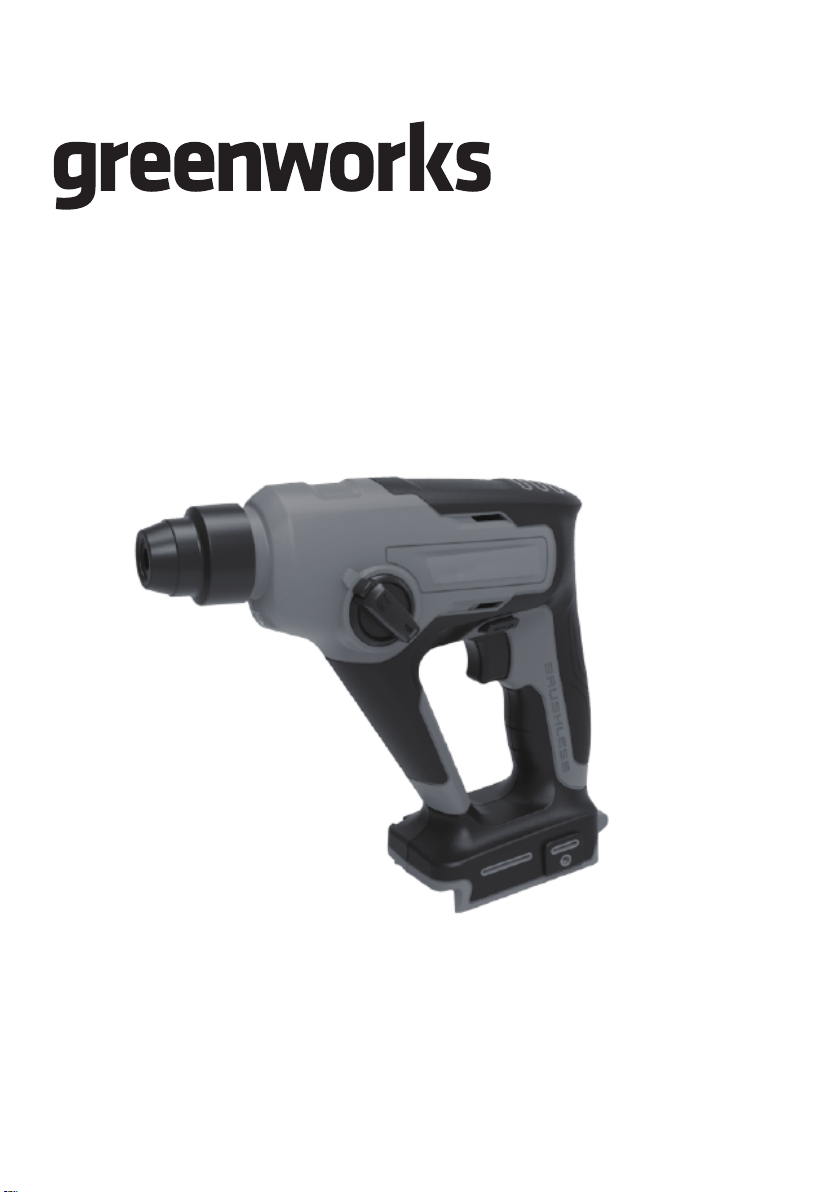

GreenWorks HMG405 User manual

HMG405
EN OPERATOR MANUAL
FR MANUEL D’OPÉRATEUR
SDS ROTARY HAMMER
MARTEAU PERFORATEUR SDS
ES MANUAL DEL OPERADORMARTILLO GIRATORIO SDS
www.greenworkstools.com
www.shopgreenworksgear.com
Rev B

1 Description.........................................4
1.1 Purpose.............................................................. 4
1.2 Overview........................................................... 4
2 General power tool safety
warnings.............................................4
2.1 Work area safety................................................ 4
2.2 Electrical safety................................................. 4
2.3 Personal safety...................................................4
2.4 Power tool use and care.....................................5
2.5 Battery tool use and care................................... 5
2.6 Service............................................................... 5
3 Hammer safety warnings..................5
4 Additional safety and working
instruction.......................................... 5
5 Proposition 65....................................6
6 Symbols on the product.................... 6
7 Risk levels...........................................7
8 Installation......................................... 7
8.1 Unpack the machine.......................................... 7
8.2 Install the battery pack.......................................7
8.3 Remove the battery pack................................... 7
8.4 Install the bit...................................................... 8
8.5 Remove the bit...................................................8
9 Operation........................................... 8
9.1 Start the machine............................................... 8
9.2 Stop the machine............................................... 8
9.3 Forward / reverse switch....................................8
9.4 Select the mode..................................................9
9.5 Drill materials....................................................9
10 Maintenance.......................................9
10.1 Fit and change the SDS bit................................ 9
10.2 Clean the machine........................................... 10
11 Technical data..................................10
12 Limited warranty............................ 10
3
English EN

1 DESCRIPTION
1.1 PURPOSE
The machine is intended for hammer drilling in concrete,
bricks and masonry, as well as for light chiselling work. It is
also suitable for drilling without impact in wood, metal,
ceramics and plastic, as well as for screwdriving.

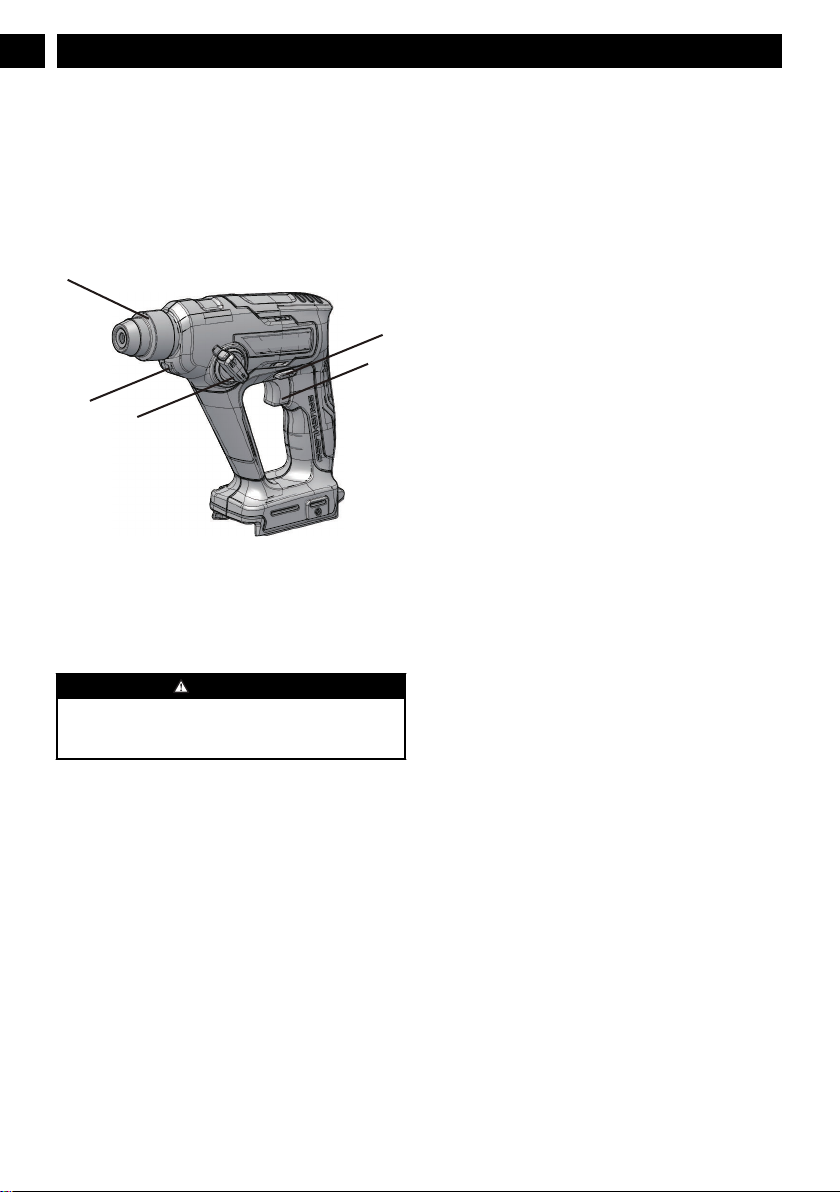

1.2 OVERVIEW
2
5
3
4
1
1SDS Chuck
2Mode Selector
3Forward / Reverse
4Trigger
5LED Light
2 GENERAL POWER TOOL
SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
2.1 WORK AREA SAFETY
•Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
•Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.
•Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
•The machine is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or
instruction concerning use of the machine by a person
responsible for their safety. Children should be
supervised to ensure that they do not play with the
machine.
2.2 ELECTRICAL SAFETY
•Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs
with earthed (grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric shock.
•Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock
if your body is earthed or grounded.
•Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
•Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges and moving
parts. Damaged or entangled cords increase the risk of
electric shock.
•When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
•If operating a power tool in a damp location is
unavoidable, use a RESIDUAL CURRENT DEVICE
(RCD) protected supply. Use of an RCD reduces the risk
of electric shock.
2.3 PERSONAL SAFETY
•Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the influence
of drugs, alcohol or medication. A lapse of attention
while operating power tools may result in serious
personal injury.
•Use personal protection. Always wear eye protection.
Protective products such as dust mask, non-skid safety
shoes, hard hat or hearing protection used appropriately
will reduce personal injuries.
•Prevent unintentional starting. Ensure the switch is in
the off position before connecting to power source
and/or battery pack and when picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energizing power tools that have the switch on
invites accidents.
•Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
•Do not over-reach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
•Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
4
English
EN

from moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
•If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can
reduce dust related hazards.
2.4 POWER TOOL USE AND CARE
•Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
•Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
•Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
•Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
•Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
•Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
•Use the power tool, accessories and tool bits etc. in
accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
2.5 BATTERY TOOL USE AND CARE
•Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type of
battery pack may create a risk of fire when used with
another battery pack.
•Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury and fire.
•When battery pack is not in use, keep it away from
other metal objects like paper clips, coins, keys, nails,
screws, or other small metal objects that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or fire.
•Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with plenty of soap and water. If liquid
contacts eyes, immediately seek medical help. Liquid
ejected from the battery may cause irritation or burns.
2.6 SERVICE
•Have your power tool
serviced by a qualified repair
person using only identical
replacement parts. This will
ensure that the safety of the
power tool is maintained.
3 HAMMER SAFETY WARNINGS
•Wear ear protectors. Exposure to noise can cause
hearing loss.
•Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause injury.
•Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a "live" wire may make exposed
metal parts of the power tool "live" and could give the
operator an electric shock.
4 ADDITIONAL SAFETY AND
WORKING INSTRUCTION
• When transporting and storing, set the rotational direction
switch to the centre position. Risk of injury when
accidentally actuating the On/Off switch.
• Use appropriate detectors to find if utility lines are hidden
in the work area or call the local utility company for aid.
Contact with electric lines can lead to fire and electrical
shock. Damaging a gas line can lead to explosion.
Penetrating a water line causes property damage.
• Firmly tighten the auxiliary handle, hold the machine
firmly with both hands while working and keep proper
footing and balance at all times. The machine is securely
guided with both hands.
• Secure the workpiece. A workpiece clamped with
clamping devices or in a vice is held more secure than by
hand.
• For drilling without impact in wood, metal, ceramic and
plastic as well as for screwdriving, tools without SDS-
plus are used (e.g. drills with cylindrical shank). For these
tools, a keyless chuck or a key type drill chuck are
required.
• The quick change chuck is automatically locked. Check
the locking effect by pulling the quick change chuck.
• Replace a damaged dust protection cap immediately. The
dust protection cap largely prevents the penetration of
drilling dust into the tool holder during operation. When
inserting the tool, pay attention that the dust protection
cap is not damaged.
5
English EN

• Dusts from materials such as leadcontaining coatings,
some wood types, minerals and metal can be harmful to
one’s health and cause allergic reactions, lead to
respiratory infections and/or cancer. Materials containing
asbestos may only be worked by specialists.
1. As far as possible, use a dust extraction system
suitable for the material.
2. Provide for good ventilation of the working place.
3. It is recommended to wear a P2 filterclass respirator.
• Prevent dust accumulation at the workplace. Dusts can
easily ignite.
• To save energy, only switch the power tool on when you
use it.
• Apply the power tool to the screw/nut only when it is
switched off. Rotating tool inserts can slip off.
• If the apply tool become blocked, turn the machine off.
Loosen the apply tool.
• When switching on with a blocked drilling tool, high
torque reaction can occur.
• Always wait until the machine has come to a complete
stop before placing it down. The tool insert can jam and
lead to loss of control over the power tool.
• Prevent accidental switch. Make sure that On/Off switch
is in the off position to insert the battery pack.
• Do not open the battery. Risk of short-circuiting.
• In case of damage and improper use of the battery,
vapours may be emitted. Ventilate the area and seek
medical help in case of complaints. The vapours can
irritate the respiratory system.
• Use the battery only in access with your power tool. This
measure prevents the battery against dangerous overload.
• Charge the battery pack only with the recommended
charger.
• The batttery has some power. Fully charge the battery
when you use it for the first time.
• Read the operator instructions of the battery charger.
• Check the tight position of the battery. Two lock levels
are possible.
5 PROPOSITION 65
WARNING
This product contains a chemical known to the state of
California to cause cancer, birth defects or other
reproductive harm. Some dust created by power sanding,
sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer, birth defects or
other reproductive harm. Some examples of these chemicals
are:
• Lead from lead-based paints;
• Crystalline silica from bricks and cement and other
masonry products;
• Arsenic and chromium from chemically treated lumber.
Your risk of exposure to these chemicals varies depending
on how often you do this type of work. To reduce your
exposure to these chemicals, work in a well-ventilated area,
and work with approved safety equipment, such as dust
masks that are specially designed to filter out microscopic
particles.
Save these instructions.

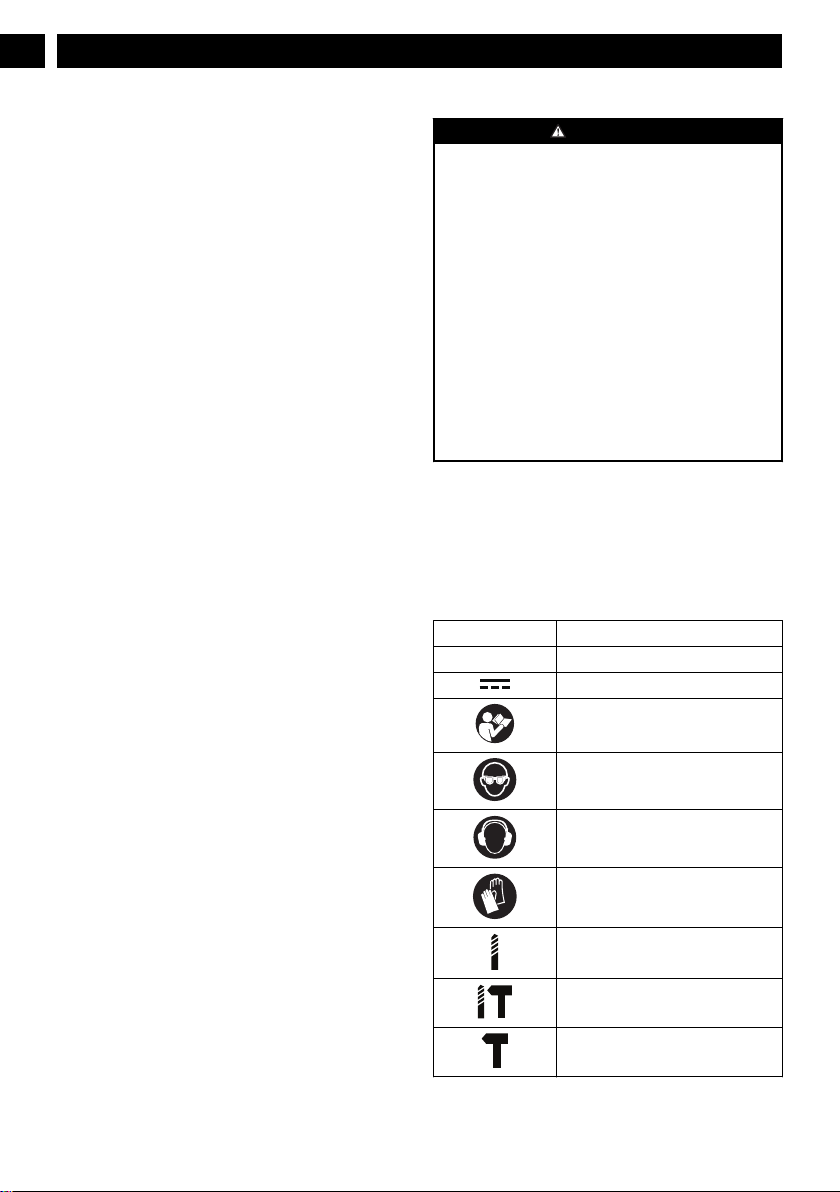

6 SYMBOLS ON THE PRODUCT
Some of the following symbols may be used on this tool.
Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Explanation
V Voltage
Direct current
Read all safety warnings and all in-
structions.
Wear eye protection
Wear ear protection
Wear safety gloves
Drilling without impact
Hammer drilling
Chiselling
6
English
EN

Symbol Explanation
Screwdriving
Do not touch rotating part.
7 RISK LEVELS
The following signal words and meanings are intended to
explain the levels of risk associated with this product.
SYM-
BOL
SIGNAL MEANING
DANGER Indicates an imminently haz-
ardous situation, which, if not
avoided, will result in death
or serious injury.
WARNING Indicates a potentially hazard-
ous situation, which, if not
avoided, could result in death
or serious injury.
CAUTION Indicates a potentially hazard-
ous situation, which, if not
avoided, may result in minor
or moderate injury.
CAUTION (Without Safety Alert Sym-
bol) Indicates a situation that
may result in property dam-
age.
8 INSTALLATION
8.1 UNPACK THE MACHINE
WARNING
Make sure that you correctly assemble the machine before
use.
WARNING
• If parts of the machine are damaged, do not use the
machine.
•If you do not have all the parts, do not operate the
machine.
• If parts are damaged or missing, contact the service
center.
1. Open the package.
2. Read the documentation provided in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and packing material in compliance with
local regulations.
WARNING
For your personal safety, do not insert battery before the
tool is assembled completely.

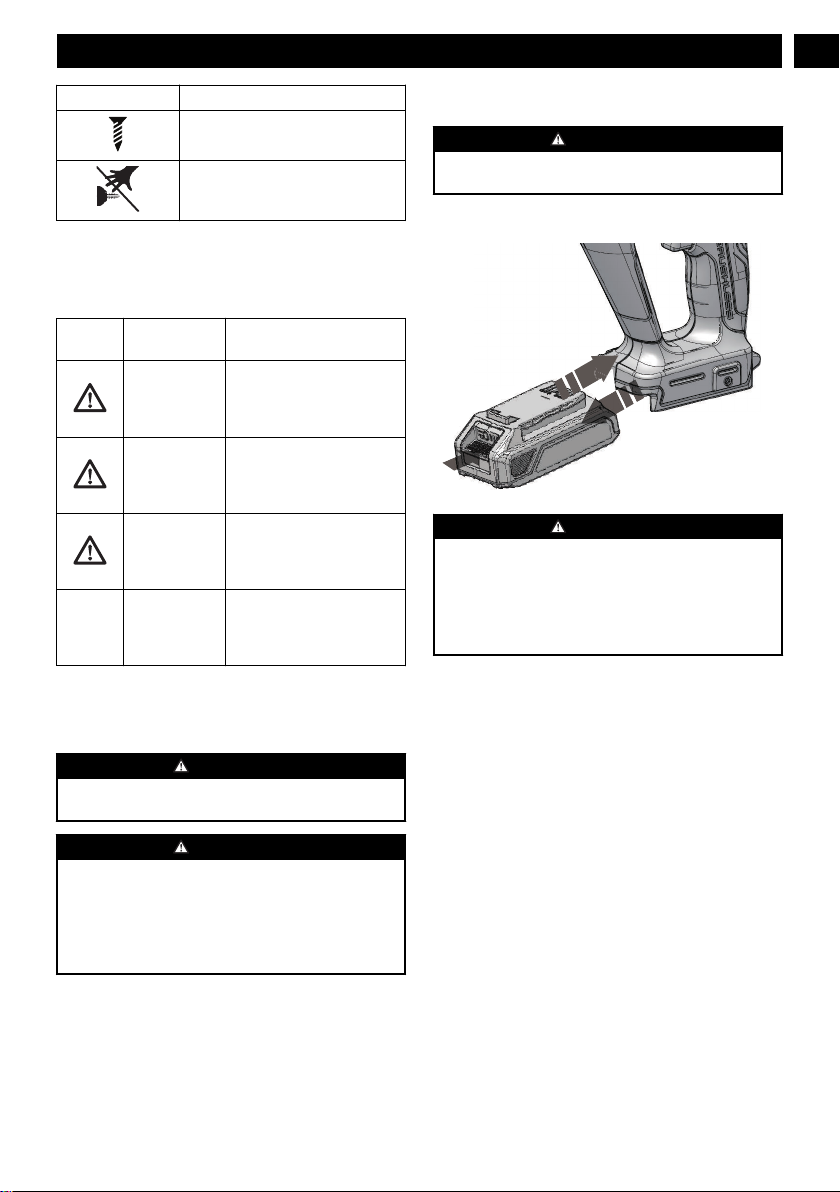

8.2 INSTALL THE BATTERY PACK
WARNING
• If the battery pack or charger is damaged, replace the
battery pack or the charger.
• Stop the machine and wait until the motor stops before
you install or remove the battery pack.
• Read, know, and do the instructions in the battery and
charger manual.
1. Align the lift ribs on the battery pack with the grooves in
the battery compartment.
2. Push the battery pack into the battery compartment until
the battery pack locks into place.
3. When you hear a click, the battery pack is installed.
8.3 REMOVE THE BATTERY PACK
1. Push and hold the battery release button.
2. Remove the battery pack from the machine.
7
English EN

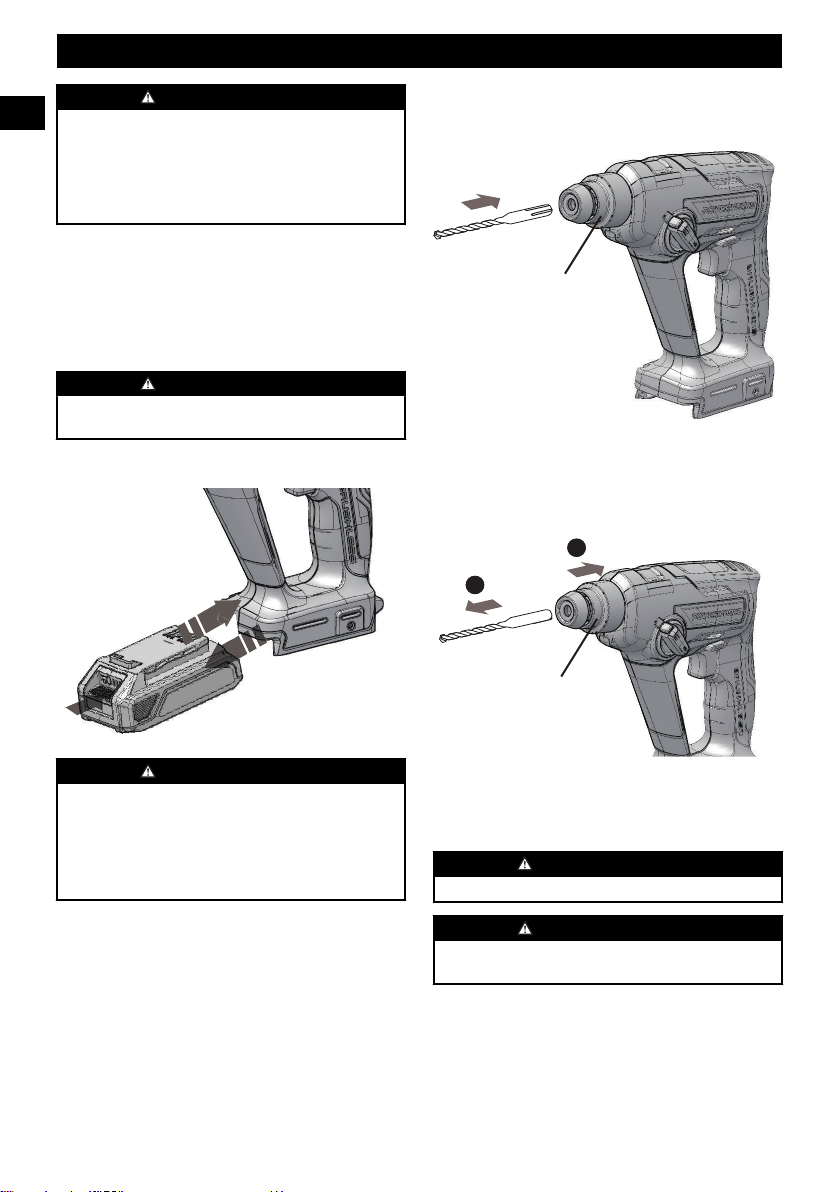

8.4 INSTALL THE BIT
1
1. Push forward / reverse switch in the center position to
lock the trigger.
2. Put bit into coupler.
8.5 REMOVE THE BIT
1
2
1
1. Pull back the clamp collar and remove the bit.
9 OPERATION
WARNING
Always wear eye protection.
WARNING
Do not use any attachments or accessories not
recommended by the manufacturer of this product.
9.1 START THE MACHINE
NOTE
The machine can not work until the forward / reverse switch
is pushed fully to the left or right. Do not operate the
machine at low speeds for extended periods of time.
1. Pull the trigger to turn the machine ON.
Variable speed
The machine has a variable speed switch that delivers higher
speed with increased trigger pressure and lower speed with
decreased trigger pressure.
9.2 STOP THE MACHINE
1. Release the trigger to turn the machine OFF.
WARNING
Release the trigger and allow the machine to come to a
complete stop.
9.3 FORWARD / REVERSE SWITCH
The machine has the switch(forward/reverse) above the
switch trigger to change the rotation.
1. When the switch is on the left side of the switch trigger,
the bit direciton is forward (tightening).
2. When the switch is on the right side of the switch trigger,
the bit direction is reversed (loosening).
8
English
EN

3. Put the forward/reverse siwtch in the OFF (center lock)
position to help decrease the possibility of accidental
starting when not operating.
WARNING
Release the trigger and allow the machine to come to a
complete stop.
WARNING
Let the chuck to come to a complete stop before changing
the direction of rotation.
NOTE
The machine does not operate until the forward / reverse
switch is pushed fully to the left or right.
9.4 SELECT THE MODE
To change the operation mode, push the release button and
turn the mode selection switch to the correct position until it
clicks.
The machine is used for two functions: drill, hammer drill．
NOTE
Hammer drilling mode can destroy the structure of the
machine when used for fastening or drilling without SDS
Plus bits.
Use bits only with hard metal and SDS Plus shaft only.
NOTE
When hammer drilling, do not apply too much pressure.
9.5 DRILL MATERIALS
WOOD DRILLING
For maximum performance, use high speed steel bits for
wood drilling.
1. Operate the machine at a very low speed to prevent the
bit from slipping off the starting point. Increase the speed
as the drill bit bites into the material.
2. When drilling through holes, put a piece of wood behind
the workpiece to prevent ragged or splintered edges on
the rear side of the hole.
METAL DRILLING
For maximum performance, use high speed steel bits for
metal or steel drilling.
1. Operate the machine at a very low speed to prevent the
bit from slipping off the starting point.
2. Hold a speed and pressure which let cut without
overheating the bit. Apply too much pressure can:
Overheat the drill; Wear the bearings; Bend or burn bits;
and Produce off-center or irregular-shaped holes.
3. When drilling large holes in metal, start with a small bit,
then complete with a large bit. Also, lubricate the bit with
oil to improve drilling action and increase bit life.
MASONRY DRLLING
For maximum performance, use carbide-tipped masonry
impact bits when drilling holes in brick, tile, concrete, etc..
1. Move adjustment button on hammer drill left for hammer
mode.
2. Apply light pressure and medium speed for best results in
brick.
3. When drilling holes in tile, practice on a scrap piece to
find the best speed and pressure. Operate the machine at a
very low speed to prevent the bit from slipping off the
starting point.
10 MAINTENANCE
WARNING
Remove the battery pack from the machine before
maintenance.
WARNING
Do not use strong solvents or detergents on the plastic
housing or components.
10.1 FIT AND CHANGE THE SDS BIT
This machine is equipped with an SDS Plus connection
system.
1. Clean the bit and grease it with machine grease before
inserting it into the chuck.
2. Pull back the clamp collar and hold it.
3. Push and turn the dust-free tool into the bit holder as far
as it can go.
4. Release the clamp collar to lock the bit.
5. Examine that bit has locked by pulling on it.
9
English EN

10.2 CLEAN THE MACHINE
CAUTION
The machine must be dry. Humidity can cause risks of
electrical shocks.
• Clear the unwanted material out of the air vent with a
vacuum cleaner.
• Do not spray the air vent or put the air vent in solvents.
• Clean the housing and the plastic components with a
moist and soft cloth.
11 TECHNICAL DATA
Voltage 24 V
NoLload Speed 0~1440 min-1
Impact Rate 0~4800 min-1
Single Impact force (EPTA) 1.2 J
Concrete Drilling Dia 12 mm
Stone Drilling Dia 12 mm
Steel Drilling Dia 13 mm
Wood Drilling Dia 25 mm
Weight Without Battery 1.24 kg/2.73 lbs
Battery Model LB24A040 and other BAG
series
Charger Model CAG801 and other CAG ser-
ies
The recommended ambient temperature range:
Item Temperature
Appliance storage tempera-
ture range
32°F (0°C) - 113°F (45°C)
Appliance operation temper-
ature range
32°F (0°C) - 113°F (45°C)
Battery charging temperature
range
39°F (4°C) - 104°F (40°C)
Charger operation tempera-
ture range
39°F (4°C) - 104°F (40°C)
Battery storage temperature
range
32°F (0°C) - 113°F (45°C)
Battery discharging tempera-
ture range
32°F (0°C) - 113°F (45°C)
12 LIMITED WARRANTY
YEAR
ANS
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Greenworks hereby warranties this product, to the original
purchaser with proof of purchase, for a period of three (3)
years against defects in materials, parts or workmanship.
Greenworks, at its own discretion, will repair or replace any
and all parts found to be defective, through normal use, free
of charge to the customer. This warranty is valid only for
units which have been used for personal use that have not
been purchased or rented for industrial/commercial use, and
that have been maintained in accordance with the instructions
in the owners’ manual supplied with the product when new.
ITEMS NOT COVERED BY WARRANTY:
1. Any part that has become inoperative due to misuse,
commercial use, abuse, neglect, accident, improper
maintenance, or alteration; or
2. The unit, if it has not been operated and/or maintained in
accordance with the owner's manual; or
3. Normal wear;
4. Routine maintenance items such as lubricants, blade
sharpening;
5. Normal deterioration of the exterior finish due to use or
exposure.
HELPLINE:
Warranty service is available by calling our toll-free helpline
at 1-888-909-6757.
TRANSPORTATION CHARGES:
Transportation charges for the movement of any power
equipment unit or attachment are the responsibility of the
purchaser. It is the purchaser’s responsibility to pay
transportation charges for any part submitted for replacement
under this warranty unless such return is requested in writing
by Greenworks.
USA address: Canadian address:
Greenworks Tools Greenworks Tools Canada, Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
10
English
EN

1 Description.......................................12
1.1 But................................................................... 12
1.2 Aperçu............................................................. 12
2 Avertissements généraux de
sécurité des outils électriques......... 12
2.1 Sécurité de la zone de travail...........................12
2.2 Sécurité électrique........................................... 12
2.3 Sécurités des personnes................................... 12
2.4 Utilisation et entretien des outils électriques...13
2.5 Utilisation et entretien de l’outil à batterie...... 13
2.6 Service............................................................. 13
3 Avertissements de sécurité
relatifs à la perceuse à percussion..14
4 Instructions de sécurité et
d’utilisation supplémentaires......... 14
5 Proposition 65..................................15
6 Symboles figurant sur la machine. 15
7 Niveaux de risques...........................15
8 Installation....................................... 15
8.1 Déballer la machine.........................................15
8.2 Installer le bloc-batterie...................................16
8.3 Retirez la batterie.............................................16
8.4 Installez la mèche............................................ 16
8.5 Retirez la mèche.............................................. 16
9 Utilisation.........................................16
9.1 Démarrer la machine....................................... 17
9.2 Arrêtez la machine...........................................17
9.3 Interrupteur avant / arrière...............................17
9.4 Sélectionnez le mode.......................................17
9.5 Matériaux de perçage.......................................17
10 Entretien...........................................18
10.1 Ajustez et changez la mèche SDS................... 18
10.2 Nettoyez la machine........................................ 18
11 Données techniques......................... 18
12 Garantie limitée...............................19
11
Français
FR

1 DESCRIPTION
1.1 BUT
La machine est destinée au forage par battage dans le béton,
la brique et la maçonnerie, ainsi qu’aux travaux légers de
ciselage. Elle convient également au perçage sans percussion
dans le bois, le métal, la céramique et le plastique, ainsi qu’au
vissage.

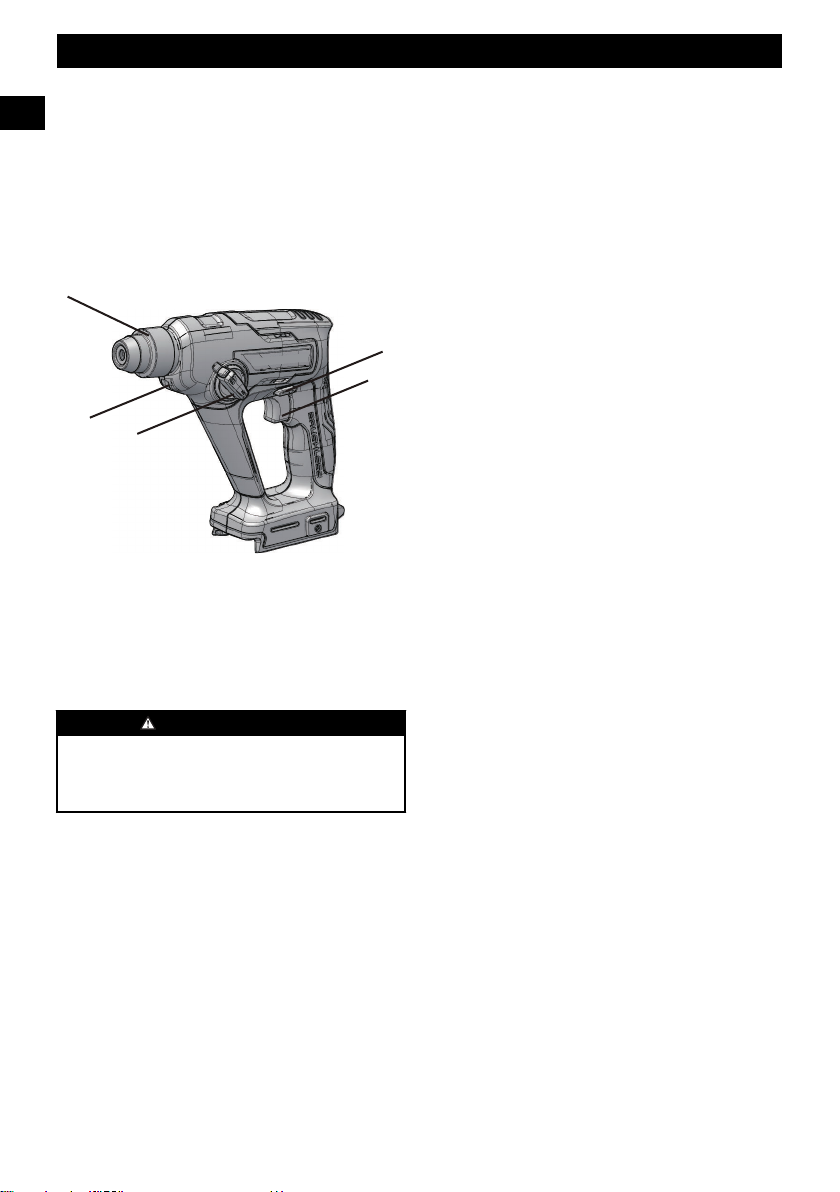

1.2 APERÇU
2
5
3
4
1
1Mandrin SDS
2Sélecteur de mode
3Avant / arrière
4Gâchette
5Lumière DEL
2 AVERTISSEMENTS
GÉNÉRAUX DE SÉCURITÉ
DES OUTILS ÉLECTRIQUES
AVERTISSEMENT
Lisez tous les avertissements de sécurité et toutes les
instructions. Le non-respect de ces avertissements et de ces
instructions peut entraîner un choc électrique, un incendie
et/ou des blessures graves.
Conservez tous les avertissements et instructions pour
référence ultérieure.
Le terme « outil électrique » dans les avertissements se réfère
à votre outil électrique alimenté (avec fil) ou à votre outil
électrique (sans fil) fonctionnant sur batterie.
2.1 SÉCURITÉ DE LA ZONE DE
TRAVAIL
•Gardez la zone de travail propre et bien éclairée.Les
endroits encombrés ou sombres favorisent les accidents.
•N'utilisez pas les outils électriques dans des
environnements explosifs, par exemple en présence de
liquides, gaz ou poussières inflammables.La mise en
marche des outils électriques crée des étincelles qui
peuvent enflammer la poussière ou les vapeurs.
•Tenez les enfants et les curieux à l'écart lorsque vous
utilisez un outil électrique.Les distractions peuvent vous
faire perdre le contrôle.
•Cette machine n’est pas conçue pour être utilisée par
des personnes (y compris les enfants) dont les
capacités physiques, sensorielles ou mentales sont
réduites, ou des personnes dénuées d’expérience ou de
connaissance, sauf si elles ont pu bénéficier, par
l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de la machine. Il
convient de surveiller les enfants pour s’assurer qu’ils
ne jouent pas avec la machine.
2.2 SÉCURITÉ ÉLECTRIQUE
•Les prises de l'outil électrique doivent être
compatibles avec la prise de courant. Ne modifiez
jamais la prise d'aucune façon. N'utilisez pas
d'adaptateur de prise avec des outils à prise de terre.
Des prises non modifiées et leurs prises de courant
respectives réduisent les risques de choc électrique.
•Évitez que le corps n'entre en contact avec des
surfaces mises à la terre comme les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs. Il y a un
risque accru de choc électrique si votre corps est en
contact avec la terre.
•N'exposez pas les outils électriques à des conditions
humides ou mouillées. L'eau qui pénètre dans un outil
électrique augmente le risque de choc électrique.
•N'abusez pas du cordon. N'utilisez jamais le câble
pour porter, tirer ou débrancher l'outil. Éloignez le
cordon de la chaleur, de l'huile, des bords tranchants
et des pièces mobiles. Les cordons endommagés
augmentent le risque d’un choc électrique.
•Lorsque vous utilisez un outil électrique en extérieur,
utilisez une rallonge de câble adaptée à l'usage en
extérieur. Utiliser un câble adapté à un usage en
extérieur réduit le risque de choc électrique.
•Si vous ne pouvez éviter d'utiliser l'outil dans un
environnement humide, utilisez une alimentation
protégée à courant différentiel. Le respect de cette règle
réduira le risque de chocs électriques.
2.3 SÉCURITÉS DES PERSONNES
•Restez vigilant, soyez attentif à ce que vous faites et
faites preuve de bon sens lorsque vous utilisez un outil
électrique. N’utilisez pas l’appareil lorsque vous êtes
fatigué, sous l’emprise de l’alcool ou de drogues ou
après avoir pris des médicaments. Un simple moment
d’inattention lors de l’utilisation d’un outil électrique
peut provoquer des blessures corporelles graves.
•Utilisez des équipements de protection individuelle.
Portez toujours des lunettes de protection. L’utilisation
d’équipements de protection adaptés aux conditions de
travail (masque anti-poussières, chaussures de sécurité
12
Français
FR

antidérapantes, casque et protections auditives etc.)
permet de réduire les risques de blessures corporelles.
•Évitez tout démarrage accidentel. Assurez-vous que
l'interrupteur est en position d'arrêt avant de
brancher à la source d’alimentation et/ou la batterie et
quand vous soulevez ou transportez l'appareil.
Transporter un outil électrique avec un doigt sur
l’interrupteur ou le brancher sur une alimentation
électrique alors que son interrupteur est en position
marche favorise les accidents.
•Retirez les clefs de réglage et de serrage avant de
mettre l’outil en marche. Une clef de réglage ou de
serrage restée sur une pièce en rotation de l’outil
électrique peut entraîner des blessures corporelles.
•Ne vous penchez pas trop en avant. Gardez un bon
équilibre en tout temps. Ceci permet un meilleur
contrôle de l'outil électrique dans des situations
inattendues.
•Habillez-vous correctement. Ne portez pas de
vêtements amples ou de bijoux. Veillez à ne pas
approcher vos cheveux, vos vêtements et vos gants des
pièces en mouvement. Les vêtements amples, les bijoux
et les cheveux longs peuvent se prendre dans les pièces en
mouvement.
•Si un appareil est conçu pour être utilisé avec des
dispositifs d’extraction et de récupération des
poussières, veillez à ce que ces dispositifs soient bien
raccordés et correctement utilisés. L’utilisation de
dispositifs de récupération des poussières permet de
réduire les risques liés aux poussières.
2.4 UTILISATION ET ENTRETIEN DES
OUTILS ÉLECTRIQUES
•Ne forcez pas l’outil électrique. Utilisez l'outil
l’électrique adapté à votre application. L'outil
électrique approprié fera mieux le travail et sera plus
sécuritaire au rythme pour lequel il a été conçu.
•N’utilisez pas l'outil électrique si l'interrupteur ne le
met pas en marche ou à l'arrêt. Tout outil électrique qui
ne peut pas être contrôlé avec l'interrupteur est
dangereux et doit être réparé.
•Débranchez la prise de la source d’alimentation et/ou
de la batterie avant d'effectuer des réglages, de
changer des accessoires ou de ranger l'outil électrique.
De telles mesures de sécurité préventives réduisent le
risque d'un démarrage accidentel de l'outil électrique.
•Rangez les outils électriques inutilisés hors de portée
des enfants et ne laissez pas des personnes qui ne se
sont pas familiarisées avec l'outil électrique ou ces
instructions l’utiliser. Les outils électriques sont
dangereux entre les mains des utilisateurs non formés.
•Entretenir les outils électriques. Vérifiez le
désalignement des pièces mobiles ou la fixation des
pièces mobiles, la cassure des pièces et toute autre
condition qui pourrait affecter le fonctionnement de
l’outil électrique. Si il est endommagé, faites réparer
l'outil électrique avant de l'utiliser. De nombreux
accidents sont causés par des outils électriques mal
entretenus.
•Garder les outils de coupe propres et tranchants. Les
outils de coupe bien entretenus avec des bords tranchants
sont moins susceptibles de se coincer et sont plus faciles
à contrôler.
•Utilisez l'outil électrique, les accessoires, les mèches,
etc. conformément à ces instructions, en tenant
compte des conditions de travail et des travaux à
effectuer. L'utilisation de l'outil motorisé pour des
opérations différentes de celles prévues pourrait
entraîner une situation dangereuse.
2.5 UTILISATION ET ENTRETIEN DE
L’OUTIL À BATTERIE
•Rechargez uniquement avec le chargeur spécifié par le
fabricant. Un chargeur adapté à un type de bloc-batterie
peut créer un risque d'incendie lorsqu'il est utilisé avec
un autre bloc-batterie.
•Utilisez les outils électriques uniquement avec des
batteries spécialement conçues à cet effet. L'utilisation
de tous autres bloc-batteries peut créer un risque de
blessure et d'incendie.
•Lorsque la batterie n'est pas utilisée, éloignez-la des
autres objets métalliques tels qu’attaches trombones,
pièces de monnaie, clés, clous, vis ou autres petits
objets métalliques qui peuvent établir une connexion
d'une borne à une autre. Le court-circuitage des bornes
de la batterie peut provoquer des brûlures ou un incendie.
•Dans des conditions abusives, du liquide peut être
éjecté de la batterie ; évitez tout contact. En cas de
contact accidentel, rincez abondamment avec du
savon et de l’eau. En cas de contact du liquide avec les
yeux, consultez immédiatement un médecin. Le liquide
s'échappant des batteries peut causer des irritations ou
des brûlures.
2.6 SERVICE
•Faites effectuer l'entretien de
votre outil électrique par un
réparateur qualifié en
n'utilisant que des pièces de
rechange identiques. Cela
garantira le maintien de la
sécurité de l’outil électrique.
13
Français
FR

3 AVERTISSEMENTS DE
SÉCURITÉ RELATIFS À LA
PERCEUSE À PERCUSSION
•Portez des protections auditives. L’exposition au bruit
peut entraîner une perte auditive.
•Utilisez la ou les poignées auxiliaires, si l’outil en est
doté. Une perte de contrôle peut causer des blessures.
•Maintenez l’outil par ses surfaces isolées lorsque vous
accomplissez une tâche où l’accessoire de coupe
pourrait entrer en contact avec un câblage invisible ou
son propre câble. Les fixations en contact avec un câble
sous tension peuvent exposer des parties métalliques de
l'outil et pourraient causer un choc électrique.
4 INSTRUCTIONS DE SÉCURITÉ
ET D’UTILISATION
SUPPLÉMENTAIRES
• Lors du transport et de l’entreposage, placez
l’interrupteur du sens de rotation en position centrale. Il
existe un risque de blessure en cas d’actionnement
accidentel de l’interrupteur marche/arrêt.
•Utilisez des détecteurs appropriés pour trouver les câbles
de services publics cachés dans la zone de travail ou
contactez votre entreprise de services publics locale pour
obtenir de l’aide. Le contact avec des lignes électriques
peut provoquer un incendie et une décharge électrique.
Abîmer une conduite de gaz peut causer une explosion.
Percer une conduite d’eau causera des dommages
matériels.
• Serrez fermement la poignée auxiliaire, tenez solidement
la machine avec les deux mains pendant que vous
travaillez et gardez une assise et un équilibre appropriés
en tout temps. Guidez la machine de façon sécuritaire en
utilisant vos deux mains.
• Fixez la pièce à travailler. Une pièce serrée avec des
dispositifs de serrage ou dans un étau est maintenue plus
solidement qu’à la main.
• Pour percer sans impact dans le bois, le métal, la
céramique et le plastique ou pour visser, des outils sans
SDS-plus sont utilisés (par exemple, des perceuses à
queue cylindrique). Pour ces outils, un mandrin sans clé
ou un mandrin porte-foret à clé est requis.
• Le mandrin à changement rapide est automatiquement
verrouillé. Vérifiez l’effet de verrouillage en tirant sur le
mandrin à changement rapide.
• Remplacez immédiatement un capuchon de protection
contre la poussière endommagé. Le capuchon de
protection contre la poussière empêche en grande partie la
pénétration de poussière de perçage dans le porte-outil
pendant son utilisation. Lors de l’insertion de l’outil,
veillez à ce que le capuchon de protection contre la
poussière ne soit pas endommagé.
• Les poussières de matériaux tels que les revêtements
contenant du plomb et certains types de bois, de minéraux
et de métaux peuvent être nocifs pour la santé et causer
des réactions allergiques, des infections respiratoires ou le
cancer. Les travaux sur des matériaux contenant de
l’amiante ne peuvent être effectués que par des
spécialistes.
1. Dans la mesure du possible, utilisez un dispositif
d’aspiration des poussières adapté au matériau.
2. Prévoyez une bonne ventilation du poste de travail.
3. Il est recommandé de porter un appareil respiratoire
filtrant de classe P2.
• Limitez l’accumulation de poussière sur le lieu de travail.
Les poussières peuvent prendre feu facilement.
• Pour économiser de l’énergie, n’allumez l’outil que
lorsque vous l’utilisez.
• Placez la mèche sur la vis/l'écrou uniquement lorsque
l'appareil est éteint. Des mèches en rotation peuvent
glisser de la vis.
• Si l’outil d’application se bloque, éteignez la machine.
Desserrez l’outil d’application.
• Un couple de renversement peut se produire si vous
allumez l’appareil avec un outil de perçage bloqué.
• Attendez toujours l’arrêt complet de la machine avant de
la déposer. L’accessoire peut se coincer et entraîner une
perte de contrôle de l’outil électrique.
• Empêchez les mises en marche accidentelles. Assurez-
vous que l’interrupteur marche/arrêt est en position arrêt
avant d’insérer le bloc-batterie.
• N’ouvrez pas la batterie. Risque de court-circuit.
• Des vapeurs peuvent être émises en cas
d’endommagement et d’utilisation inappropriée de la
batterie. Aérez la zone et consultez un médecin en cas de
troubles. Les vapeurs peuvent irriter le système
respiratoire.
• N’utilisez la batterie qu’avec votre outil électrique. Cette
mesure protège la batterie d’une surcharge dangereuse.
• Chargez la batterie uniquement avec le chargeur
recommandé.
• La batterie est chargée jusqu’à un certain point. Chargez
complètement la batterie avant de l’utiliser pour la
première fois.
• Lisez les instructions d’utilisation du chargeur de batterie.
• Assurez-vous que la batterie est fermement en place.
Deux niveaux de verrouillage sont possibles.
14
Français
FR

5 PROPOSITION 65
AVERTISSEMENT
Ce produit contient un produit chimique connu dans l'état
de Californie comme étant une cause de cancer, de
malformations congénitales ou d'autres problèmes de
reproduction. Certaines poussières produites par le ponçage
mécanique, le sciage, le meulage, le perçage et d'autres
activités de construction contiennent des produits chimiques
connus pour causer le cancer, des malformations
congénitales ou d'autres problèmes de reproduction. Voici
quelques exemples de ces produits chimiques :
• Plomb provenant de peintures à base de plomb;
• Silice cristalline provenant de briques, de ciment et
d'autres produits de maçonnerie;
• Arsenic et chrome provenant de bois traité
chimiquement.
Votre risque d'exposition à ces produits chimiques varie
selon la fréquence à laquelle vous faites ce type de travail.
Pour réduire votre exposition à ces produits chimiques,
travaillez dans un endroit bien ventilé et utilisez un
équipement de sécurité approuvé, comme des masques anti-
poussière spécialement conçus pour filtrer les particules
microscopiques.
Conservez ces instructions.
6 SYMBOLES FIGURANT SUR
LA MACHINE
Certains des symboles suivants peuvent être utilisés sur cet
outil. Veuillez les étudier et apprendre leur signification. Une
bonne interprétation de ces symboles vous permettra de
mieux utiliser l'outil et de manière plus sécuritaire.
Symbole Explication
V Voltage
Courant direct
Lisez tous les avertissements de sécur-
ité et toutes les instructions.
Portez des protections oculaires
Portez des protections auditives
Portez des gants de protection
Perçage sans percussion
Symbole Explication
Forage par battage
Ciselage
Vissage
Ne touchez pas les parties rotatives.
7 NIVEAUX DE RISQUES
Les termes de mise en garde suivants et leur signification ont
pour but d'expliquer les niveaux de risques associés à
l'utilisation de ce produit.
SYM-
BOLE
SIGNAL SIGNIFICATION
DANGER Indique une situation danger-
euse imminente qui, si elle
n’est pas évitée, peut entraîner
la mort ou des blessures
graves.
AVERTISSE-
MENT
Indique une situation poten-
tiellement dangereuse qui, si
elle n’est pas évitée, peut en-
traîner la mort ou des bles-
sures graves.
MISE EN
GARDE
Indique une situation poten-
tiellement dangereuse qui, si
elle n'est pas évitée, pourrait
causer des blessures mineures
ou modérées.
MISE EN
GARDE
(Sans symbole d’alerte de sé-
curité) indique une situation
pouvant entraîner des dom-
mages matériels.
8 INSTALLATION
8.1 DÉBALLER LA MACHINE
AVERTISSEMENT
Assurez-vous d'assembler correctement la machine avant de
l'utiliser.
15
Français
FR

AVERTISSEMENT
• Si les pièces de la machine sont endommagées, ne
l’utilisez pas.
•Si vous n'avez pas toutes les pièces, n'utilisez pas la
machine.
• Si des pièces sont endommagées ou manquantes,
communiquez avec le centre de service.
1. Ouvrez l’emballage.
2. Lisez la documentation contenue dans la boîte.
3. Retirez toutes les pièces non assemblées de la boîte.
4. Retirez la machine de sa boîte.
5. Jetez la boîte et l’emballage conformément aux
règlements locaux.
AVERTISSEMENT
Pour votre sécurité personnelle, n'insérez pas la batterie
avant que l'outil ne soit complètement assemblé.
8.2 INSTALLER LE BLOC-BATTERIE
AVERTISSEMENT
• Si le bloc-batterie ou le chargeur est endommagé,
remplacez-le, au besoin.
•Arrêtez la machine et attendez que le moteur s'arrête
avant d'installer ou de retirer le bloc-batterie.
• Lisez, comprenez et suivez les instructions du manuel
du bloc-batterie et du chargeur.
1. Alignez les languettes du bloc-batterie avec les rainures
du compartiment de batterie.
2. Poussez le bloc-batterie dans le compartiment de batterie
jusqu'à ce qu'il soit bien encliqueté.
3. Vous devriez entendre un clic lorsque le bloc-batterie sera
inséré correctement.
8.3 RETIREZ LA BATTERIE
1. Poussez et maintenez enfoncé le bouton de déblocage de
la batterie.
2. Retirez la batterie de la machine.
8.4 INSTALLEZ LA MÈCHE
1
1. Poussez l’interrupteur marche avant/arrière en position
centrale pour verrouiller la gâchette.
2. Placez la mèche dans le coupleur.
8.5 RETIREZ LA MÈCHE
1
2
1
1. Tirez le collier de serrage vers l’arrière et retirez la
mèche.
9 UTILISATION
AVERTISSEMENT
Portez toujours des lunettes de protection.
AVERTISSEMENT
N'utilisez pas d'autres pièces ou d'accessoires non
recommandés par le fabricant de ce produit.
16
Français
FR

9.1 DÉMARRER LA MACHINE
REMARQUE
L'appareil ne peut fonctionner qu'une fois que le bouton
marche avant/arrière est entièrement poussé vers la gauche
ou la droite. Ne faites pas fonctionner l'appareil à vitesse
lente durant de longues périodes de temps.
1. Tirez sur la gâchette pour démarrer la machine.
Vitesse variable
La machine est équipée d'un commutateur à vitesse variable
qui produit une vitesse plus élevée avec une pression de
déclenchement plus élevée et une vitesse plus basse avec une
pression de déclenchement réduite.
9.2 ARRÊTEZ LA MACHINE
1. Relâchez la gâchette pour arrêter la machine.
AVERTISSEMENT
Relâchez la gâchette et laissez la machine s’arrêter
complétement.
9.3 INTERRUPTEUR AVANT /
ARRIÈRE
La machine possède un interrupteur (avant/arrière) au-dessus
de la gâchette pour changer la rotation.
1. Lorsque l’interrupteur marche arrière se trouve à gauche
de l’interrupteur de la gâchette marche/arrêt, la direction
de la mèche est vers l'avant (serrage).
2. Lorsque l’interrupteur marche arrière se trouve à droite de
l’interrupteur de la gâchette marche/arrêt, la direction de
la mèche est vers l'arrière (desserrage).
3. Placez l’interrupteur avant/arrière dans la position OFF
(verrou central) pour réduire les risques de démarrage
accidentel lorsque vous n’utilisez pas l’appareil.
AVERTISSEMENT
Relâchez la gâchette et laissez la machine s’arrêter
complètement.
AVERTISSEMENT
Attendez que le mandrin s'arrête complètement avant de
changer le sens de rotation.
REMARQUE
La machine ne peut fonctionner qu'une fois que
l’interrupteur marche avant/arrière est entièrement poussé
vers la gauche ou la droite.
9.4 SÉLECTIONNEZ LE MODE
Pour changer le mode de fonctionnement, appuyez sur le
bouton de déclenchement et tournez le sélecteur de mode à la
position correcte jusqu’à ce que vous entendiez un clic
d’enclenchement.
La machine peut effectuer deux fonctions : perceuse et
perceuse à percussion.
REMARQUE
Le mode de forage par battage peut détruire la structure de
la machine lorsqu’il est utilisé pour visser ou percer sans les
mèches SDS Plus.
Utilisez les mèches avec du métal dur et l’arbre SDS Plus
uniquement.
REMARQUE
N’appliquez pas une trop grande pression lorsque vous
utilisez la perceuse à percussion.
9.5 MATÉRIAUX DE PERÇAGE
PERÇAGE DU BOIS
17
Français
FR

Pour un rendement maximum, utilisez des mèches en acier
spéciales bois et grande vitesse.
1. Utilisez l'appareil à une vitesse très faible pour éviter que
la mèche ne glisse du point de départ. Augmentez la
vitesse au fur et à mesure que la perceuse perfore le
matériau.
2. Lorsque vous percez des trous, placez un morceau de bois
derrière la pièce de perçage pour éviter des bords
déchiquetés ou fissurés derrière le trou.
PERÇAGE DU MÉTAL
Pour un rendement maximum, utilisez des mèches spéciales
bois, en acier et pour grande vitesse.
1. Utilisez l'appareil à une vitesse très faible pour éviter que
la mèche ne glisse du point de départ.
2. Maintenez une vitesse et une pression permettant la coupe
sans surchauffer la mèche. Une pression trop forte peut :
Surchauffer la perceuse; abîmer les roulements, tordre ou
faire fondre les mèches et faire des trous excentrés ou de
formes irrégulières.
3. Lorsque vous faites de grands trous dans le métal,
commencez avec une petite mèche puis finissez avec une
grande. De plus, lubrifiez la mèche avec de l'huile pour
améliorer son action et augmenter la durée de vie de la
mèche.
FORAGE DANS LA MAÇONNERIE
Pour un rendement maximal, utilisez des mèches à percussion
au carbure de tungstène pour percer des trous dans la brique,
le carrelage, le béton, etc.
1. Déplacez le bouton de réglage de la perceuse à percussion
vers la gauche pour activer le mode marteau.
2. Appliquez une légère pression et une vitesse moyenne
pour de meilleurs résultats dans la brique.
3. Lorsque vous percez des trous dans le carrelage, exercez-
vous sur un morceau de ferraille pour déterminer la
meilleure vitesse et la meilleure pression. Utilisez
l'appareil à une vitesse très faible pour éviter que la
mèche ne glisse du point de départ.
10 ENTRETIEN
AVERTISSEMENT
Retirez le bloc-batterie de la machine avant l’entretien.
AVERTISSEMENT
N'utilisez pas de solvants ou de détergents puissants sur le
boîtier ou les composants en plastique.
10.1 AJUSTEZ ET CHANGEZ LA
MÈCHE SDS
Cette machine est équipée d’un système de raccordement
SDS Plus.
1. Nettoyez la mèche et lubrifiez-la avec de la graisse à
machine avant de l’insérer dans le mandrin.
2. Tirez le collier de serrage vers l’arrière et maintenez-le.
3. Poussez et tournez l’outil exempt de poussière dans le
porte-mèche aussi loin que possible.
4. Relâchez le collier de serrage pour verrouiller la mèche.
5. Vérifiez que la mèche est verrouillée en tirant dessus.
10.2 NETTOYEZ LA MACHINE
ATTENTION
La machine doit être sèche. L'humidité peut provoquer des
risques de chocs électriques.
• Enlevez les matières indésirables de l'évent d'air à l'aide
d'un aspirateur.
• Ne vaporisez pas l'évent d'air et ne le plongez pas dans
des solvants.
• Nettoyez le boîtier et les composants en plastique avec un
chiffon doux et humide.
11 DONNÉES TECHNIQUES
Voltage 24 V
Vitesse sans charge 0~1440 min-1
Taux d’impact 0~4800 min-1
Force de choc unique (EP-
TA)
1.2 J
Diamètre perc. béton 12 mm
Diamètre perc. pierre 12 mm
Diamètre perc. acier 13 mm
Diamètre perc. bois 25 mm
Poids sans batterie 1.24 kg/2.73 lb
Batterie modèle LB24A040 et autres séries
BAG
Chargeur modèle CAG801 et autres séries
CAG
La plage de température ambiante recommandée :
Article Température
Plage de température d’en-
treposage de l'appareil
32°F (0°C) - 113°F (45°C)
Plage de température de
fonctionnement de l'appareil
32°F (0°C) - 113°F (45°C)
Plage de température de re-
chargement de la batterie
39°F (4°C) - 104°F (40°C)
Plage de température de
fonctionnement du chargeur
39°F (4°C) - 104°F (40°C)
Plage de température d’en-
treposage de la batterie
32°F (0°C) - 113°F (45°C)
18
Français
FR

Article Température
Plage de température de dé-
chargement de la batterie
32°F (0°C) - 113°F (45°C)
12 GARANTIE LIMITÉE
YEAR
ANS
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Greenworks garantit par la présente ce produit, à l'acheteur
original avec preuve d'achat, pour une période de trois (3) ans
contre tout défaut de matériaux, de pièces ou de main-
d'œuvre. Greenworks, à sa propre discrétion, réparera ou
remplacera toutes les pièces défectueuses, dans des conditions
normales d'utilisation, sans frais pour le client. Cette garantie
n'est valable que pour les appareils qui ont été utilisés à des
fins personnelles, qui n'ont pas été loués à des fins
industrielles ou commerciales et qui ont été entretenus
conformément aux instructions du manuel du propriétaire
fourni avec le produit neuf.
ARTICLES NON COUVERTS PAR LA GARANTIE :
1. Toute pièce qui est devenue inopérante en raison d'une
mauvaise utilisation, d'une utilisation commerciale, d'un
abus, d'une négligence, d'un accident, d'un entretien
inapproprié ou d'une modification; ou
2. L'appareil, s'il n'a pas été utilisé et/ou entretenu
conformément au manuel du propriétaire; ou
3. Usure normale;
4. Articles d'entretien courant tels que lubrifiants, affûtage
des lames;
5. Détérioration normale du fini extérieur due à l'utilisation
ou à l'exposition.
ASSISTANCE TÉLÉPHONIQUE :
Le service de garantie est accessible en appelant notre ligne
d'assistance téléphonique sans frais, au 1-888-909-6757.
FRAIS DE TRANSPORT :
Les frais de transport pour le déplacement de tout équipement
motorisé ou accessoire sont à la charge de l'acheteur. Il
incombe à l'acheteur de payer les frais de transport pour toute
pièce retournée pour remplacement en vertu de la présente
garantie, à moins qu'un tel retour soit demandé par écrit par
Greenworks.
Adresse aux États-Unis : Adresse au Canada :
Greenworks Tools Greenworks Tools Canada Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
19
Français
FR

1 Descripción.......................................21
1.1 Finalidad.......................................................... 21
1.2 Perspectiva general..........................................21
2 Advertencias generales de
seguridad para herramientas
eléctricas...........................................21
2.1 Seguridad de la zona de trabajo.......................21
2.2 Seguridad eléctrica.......................................... 21
2.3 Seguridad personal.......................................... 21
2.4 Utilización y cuidado de herramientas
eléctricas.......................................................... 22
2.5 Utilización y cuidado de herramientas a
batería.............................................................. 22
2.6 Servicio............................................................22
3 Advertencias de seguridad para
taladros percutores..........................23
4 Seguridad adicional e
instrucciones de trabajo..................23
5 Propuesta 65.....................................24
6 Símbolos en el producto..................24
7 Niveles de riesgo.............................. 24
8 Instalación........................................24
8.1 Desembalaje de la máquina............................. 24
8.2 Instalación de la batería................................... 25
8.3 Retirada de la batería....................................... 25
8.4 Instalación de la broca..................................... 25
8.5 Retirada de la broca......................................... 25
9 Funcionamiento...............................25
9.1 Puesta en marcha de la máquina......................26
9.2 Detención de la máquina................................. 26
9.3 Interruptor de avance / retroceso..................... 26
9.4 Selección del modo..........................................26
9.5 Perforación de materiales................................ 26
10 Mantenimiento.................................27
10.1 Instalación y cambio de la broca SDS.............27
10.2 Limpieza de la máquina...................................27
11 Datos técnicos.................................. 27
12 Garantía limitada............................28
20
Español
ES
