GreenWorks G24ST User manual

2
1
3
4
9
5
8
7
6
1. 2. 3.
9
10
4.
19
5.
1
2
6. 7.
A
B
C
8.
11
9.
STG305

10. 11. 12. 13.
14. 15. 16.
STG305

STG305
G24ST
OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /
MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /
GEBRUIKSAANWIJZING / РУКОВОДСТВО ОПЕРАТОРА / KÄYTTÖOPAS /
ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKCJA
UŻYTKOWNIKA / NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik /
PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /
/ KULLANIM
KILAVUZU /
KASUTUSJUHEND
OriginalInstructions / ÜbersetzungderOriginalanweisungen/ Traduccióndelasinstrucciones originales/ Traduzionedelleistruzionioriginali/ Traductiondes
instructionsd'origine/ Traduzidoapartirdasinstruçõesoriginais/ Vertalingvan deoriginelegebruiksaanwijzing/ Переводоригинальныхинструкций/
Alkuperäistenohjeidenkäännös/ Översättningavoriginalinstruktionerna/ Produsentensinstruksjoner/ Oversættelseafdeoriginalevejledninger/ Tłumaczenie
oryginalnejinstrukcji/ Překlad originálníhonávodu/ Prekladoriginálnehonávodu/ Prevodoriginalnihnavodil/ Prijevodizvornihuputa/ Azeredetiutasítás
fordítása/ Traducereainstrucțiunilororiginale/ Преводнаоригиналните инструкции/ Αυθεντικέςοδηγίες/ / Orijinal
TalimatlarınTercümesi/ / Originaliųinstrukcijųvertimas/ Instrukcijutulkojumsnooriģinālvalodas/ Originaalkasutusjuhenditõlge

1 Description.................................... 4
1.1 Purpose......................................................4
1.2 Overview.................................................... 4
2 Safety............................................ 4
3 Installation..................................... 4
3.1 Unpack the machine...................................4
3.2 Attach the guard.........................................4
3.3 Assemble the shaft.....................................4
3.4 Install the battery pack............................... 4
3.5 Remove the battery pack........................... 5
4 Operation.......................................5
4.1 Start the machine....................................... 5
4.2 Stop the machine....................................... 5
4.3 Operation tips.............................................5
4.4 Cutting tips................................................. 5
4.5 Adjust the length of the cutting line............ 5
4.6 Adjust the length of the cutting line
manually.....................................................5
4.7 Line cut-off blade........................................5
4.8 Change to the edging mode.......................6
5 Maintenance..................................6
5.1 General information....................................6
5.2 Clean the machine..................................... 6
5.3 Replace the spool.......................................6
5.4 Replace the cutting line..............................6
6 Transportation and storage........... 7
6.1 Move the machine......................................7
6.2 Store the machine...................................... 7
7 Troubleshooting.............................7
8 Technical data...............................8
9 Warranty........................................8
10 EC Declaration of conformity.........8
3
English EN

1 DESCRIPTION
1.1 PURPOSE
This machine is used to cut grass, light weeds, and
other similar vegetation at or around ground level. The
cutting plane must be approximately parallel to the
ground surface. You cannot use the machine to cut or
chop hedges, shrubs, bushes, flowers and compost.
1.2 OVERVIEW

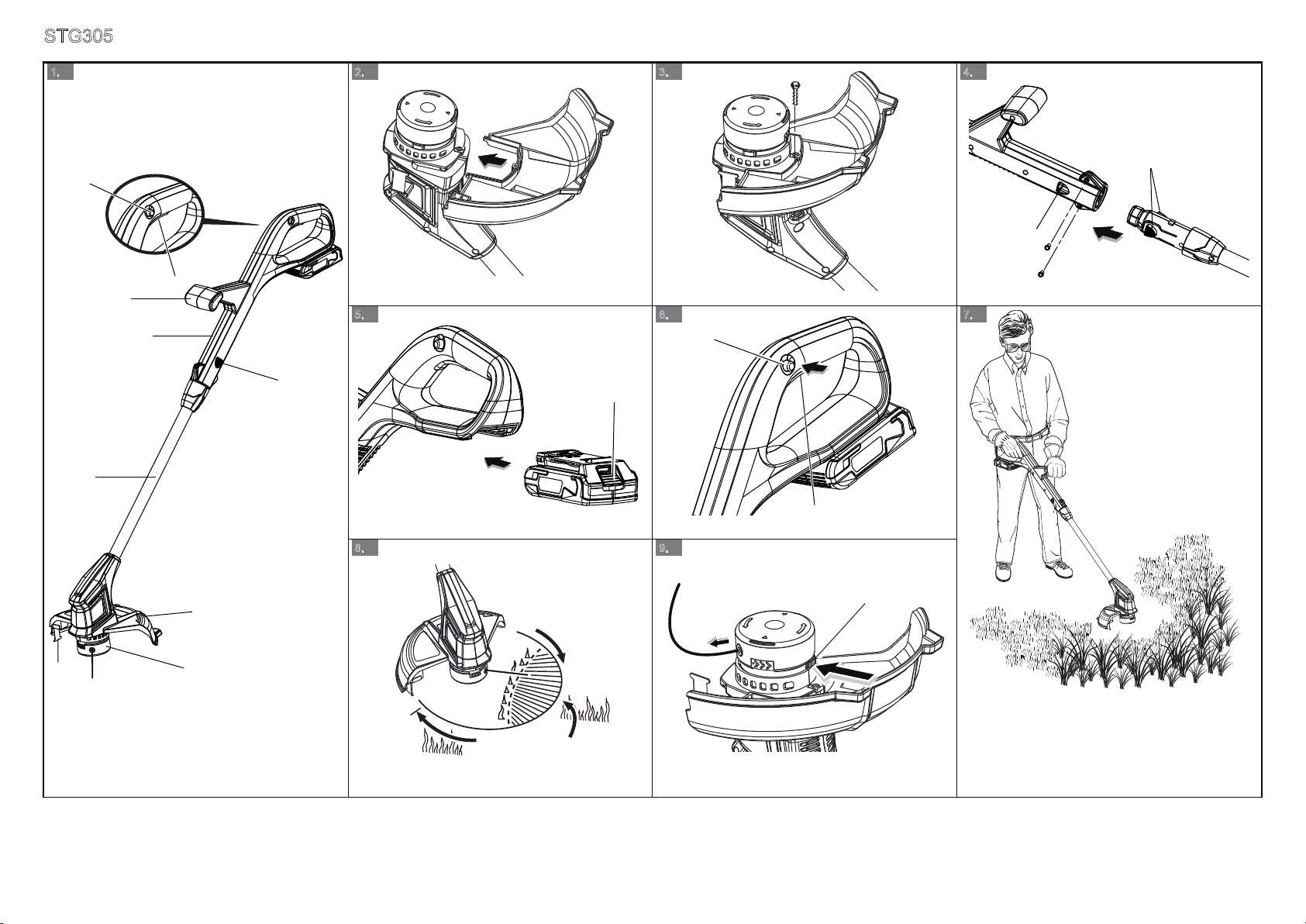

Figure 1 - 16.
1Lock-out button
2Trigger
3Front handle
4Upper shaft
5Lower shaft
6Cut-off blade
7Trimmer head
8Guard
9Rotating handle latches
10 Positioning holes
11 Spool retainer button
12 Spool cover
13 Tab
14 Spool
15 Hole
16 Spool housing
17 Anchor hole
18 Guide slot
19 Battery release button
ADirection of roatation
BBest cutting area
CDangerous cutting area
2 SAFETY
WARNING
Make sure that you do/obey all safety instructions.
Refer to Safety Manual.
3 INSTALLATION
WARNING
Remove the battery pack from the machine before
installation.
WARNING
Do not use accessories that are not recommended for
this machine.
3.1 UNPACK THE MACHINE
WARNING
Make sure that you correctly assemble the machine
before use.
WARNING
• If the parts have damage, do not use the machine.
• If you do not have all the parts, do not operate the
machine.
• If the parts are damaged or missing, speak to the
service center.
1. Open the package.
2. Read the documentation in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and package in compliance with
local regulations.
3.2 ATTACH THE GUARD
Figure 2 - 3.
WARNING
Do not touch the cut-off blade.
1. Remove the screw from the trimmer head with a
Phillips head screwdriver (not included).
2. Put the guard onto the trimmer head.
3. Align the screw hole on the guard with the screw
hole on the trimmer head.
4. Tighten the screw.
3.3 ASSEMBLE THE SHAFT
Figure 4.
1. Push in the rotating handle latches on the lower
shaft.
2. Align the latches with the positioning holes and slide
the two shafts.
3. Turn the lower shaft until the latches locks into the
positioning holes.
4. Insert the screws into the shaft.
5. Tighten the screws.
3.4 INSTALL THE BATTERY PACK
Figure 5.
4
English
EN

WARNING
• If the battery pack or charger is damaged, replace
the battery pack or the charger.
• Stop the machine and wait until the motor stops
before you install or remove the battery pack.
• Read, know, and do the instructions in the battery
and charger manual.
1. Align the lift ribs on the battery pack with the
grooves in the battery compartment.
2. Push the battery pack into the battery compartment
until the battery pack locks into place.
3. When you hear a click, the battery pack is installed.
3.5 REMOVE THE BATTERY PACK
Figure 5.
1. Push and hold the battery release button.
2. Remove the battery pack from the machine.
4 OPERATION
IMPORTANT
Before you operate the machine, read and understand
the safety regulations and the operation instructions.
WARNING
Be careful when you operate the machine.
4.1 START THE MACHINE
Figure 6.
1. Push the lock-out button and pull the trigger.
4.2 STOP THE MACHINE
Figure 6.
1. Release the trigger to stop the machine.
4.3 OPERATION TIPS
Figure 7.
WARNING
Keep clearance between the body and the machine.
WARNING
Do not operate the machine without guard in place.
Do these tips when you use the machine
• Keep the machine connected to the correctly worn
harness.
• Keep a firm hold with the two hands on the machine
while you operate the machine.
• Cut tall grass from the top down.
If grass winds around the trimmer head:
• Remove the battery pack.
• Remove the grass.
4.4 CUTTING TIPS
Figure 8.
• Tilt the machine toward the area to be cut. Use the
tip of the cutting line to cut grass.
• Move the machine from right to left to prevent
thrown debris toward the operator.
• Do not cut in the dangerous area.
• Do not force the trimmer head into uncut grass.
• Wire and picket fences cause cutting line wear and
breakage. Stone and brick walls, curbs, and wood
can wear the cutting line quickly.
4.5 ADJUST THE LENGTH OF THE
CUTTING LINE
Figure 6.
NOTE
The machine has an auto-feed head. It will damage
the machine if you hit the head to try to advance the
line.
NOTE
If the cutting line does not automatically advance, it
can be tangled or empty.
1. When the machine is on, release the trigger.
2. Wait two seconds, push the trigger again.
NOTE
The line will extend approximately 0.4 in. with each
stop and start of the switch trigger until the line
reaches the cut-off blade and the cut-off blade cuts the
excess length.
4.6 ADJUST THE LENGTH OF THE
CUTTING LINE MANUALLY
Figure 9.
1. Stop the machine.
2. Push the spool retainer button and pull on cutting
line to manually advance the cutting line.
3. After you extend new cutter line, always return the
machine to its normal position before you start it
again.
4.7 LINE CUT-OFF BLADE
Figure 9.
5
English EN

This trimmer is equipped with a line cut-off blade on the
guard. The line cut off blade continuously trims the line
to ensure a consistent and efficient cut diameter.
Advance line whenever you hear the engine running
faster than normal, or when trimming efficiency
diminishes. This will maintain best performance and
keep line long enough to advance properly.
4.8 CHANGE TO THE EDGING MODE
Figure 10 - 11.
NOTE
You can change the machine to a well groomed edger
for edging patios, driveways and walkways or other
areas.
1. Stop the machine.
2. Push on the rotating handle latches and turn the
trimmer head 180 degrees until the trimmer head
locks into position.
3. Release rotating handle latches .
4. Insert the screws into the shaft.
5. Tighten the screws.
5 MAINTENANCE
IMPORTANT
Read and understand the safety regulations and the
maintenance instructions before you clean, repair or
do the maintenance work on the machine.
IMPORTANT
Make sure that all nuts, bolts and screws are tight.
Examine regularly that you install the handles tightly.
IMPORTANT
Use only the replacement parts and accessories of the
initial manufacturer.
5.1 GENERAL INFORMATION
IMPORTANT
Only your dealer or approved service center can do
the maintenance that is not given in this manual.
Before the maintenance operations:
• Stop the machine.
• Remove the battery pack.
• Cool the motor.
• Store the machine in cool and dry place.
• Use correct clothing, protective gloves and safety
glasses.
5.2 CLEAN THE MACHINE
• Clean the machine after use with a moist cloth
dipped in neutral detergent.
• Do not use aggressive detergents or solvents to
clean the plastic parts or handles.
• Keep the trimmer head free of grass, leaves, or
excessive grease.
• Keep the air vents clean and free of debris to avoid
overheating and damage to the motor or the battery.
• Do not spray water onto the motor and electrical
components.
5.3 REPLACE THE SPOOL
Figure 12.
1. Push the tabs on the sides of the trimmer head at
the same time.
2. Pull and remove the spool cover.
3. Remove the spool.
4. Replace with a new spool.
NOTE
Make sure that the cutting line is in the guide slot on
the new spool, and is extended approximately 5 in.
before you install the new spool.
5. Put the end of the cutting line through the eyelet.
6. Extend the cutting line to release it from the guide
slot in the spool.
7. Push the tabs and install the spool cover onto the
spool housing.
8. Push the spool cover until it clicks into position.
5.4 REPLACE THE CUTTING LINE
Figure 13 - 16.
NOTE
Remove the remaining cutting line on the spool.
NOTE
Use only with the nylon cutting line of 1.65 mm
diameter.
1. Cut a piece of cutting line approximately 3m long.
2. Bend one end of the line 1/4 of an inch (6.35mm) .
3. Insert the line into the anchor hole of the spool.
4. Wind the cutting line around the spool tightly in the
indicated direction.
5. Put the cutting line in the guide slot.
6. Do not wind the cutting line beyond the edge of the
spool.
6
English
EN

6 TRANSPORTATION AND
STORAGE
6.1 MOVE THE MACHINE
When you move the machine, you must:
• Wear gloves.
• Stop the machine.
• Remove the battery pack and charge it.
• Assemble the blade guard.
6.2 STORE THE MACHINE
• Remove the battery pack from the machine.
• Make sure that children cannot come near the
machine.
• Keep the machine away from corrosive agents such
as garden chemicals and de-icing salts.
• Secure the machine during transportion to prevent
damage or injury. Clean and examine the machine
for any damage.
7 TROUBLESHOOTING
Problem Possible Cause Solution
The ma-
chine does
not start
when you
push the
trigger.
No electrical
contact between
the machine and
the battery pack.
1. Remove battery
pack.
2. Check contact and
install the battery pack
again.
The battery pack
is depleted. Charge the battery pack.
The lock-out but-
ton and trigger
are not pushed
at the same
time.
1. Pull the lock-out but-
ton and hold it.
2. Pull the trigger to
start the machine.
Problem Possible Cause Solution
The ma-
chine
stops
when you
cut.
The guard is not
attached to the
machine.
Remove the battery
pack and attach the
guard to the machine.
Heavy cutting
line is used. Use only with the nylon cutting line of 1.65 mm
diameter.
The grass winds
around the motor
shaft or the trim-
mer head.
1. Stop the machine.
2. Remove the battery
pack.
3. Remove the grass
from the motor shaft
and trimmer head.
The motor is
overloaded. 1. Remove the trimmer head from the grass.
2. The motor will recov-
er to work as soon as
the load is removed.
3. When you cut, move
the trimmer head in
and out of the grass to
be cut and remove no
more than 8" in pass.
The battery pack
or machine is too
hot.
1. Cool the battery
pack until its function
returns to normal.
2. Cool the machine for
approximately 10 mi-
nutes.
The battery pack
is disconnected
from the tool.
Install the battery pack
again.
The battery pack
is depleted. Charge the battery pack.
The line
does not
advance.
Lines are welded
to themselves. Lubricate with silicone spray.
Not enough line
on spool. Install more line.
Lines are worn
too short. Advance the cutting line.
Lines are tan-
gled on spool. 1. Remove the lines from the spool.
2. Wind the lines.
7
English EN

Problem Possible Cause Solution
The line
keeps
breaking.
The machine is
used incorrectly.
1. Cut with the tip of
the line, avoid stones,
walls and other hard
objects.
2. Advance the cutting
line regularly to keep
full cutting width.
The grass
winds
around the
trimmer
head and
motor
housing.
Cut tall grass at
ground level.
1. Cut tall grass from
the top down.
2. Remove no more
than 8" in each pass to
prevent wrapping.
The line
does not
cut well.
The cut-off blade
becomes dull.
Sharpen the cut-off
blade with a file or re-
place it.
Vibration
increases
obviously.
The line is worn
down at one side
and not ad-
vanced in time.
Make sure that the line
on both sides is nor-
mal. Advance the line.
8 TECHNICAL DATA
Voltage 24 V
No load speed 8400 RPM
Cutting head Automatic feed
Cutting line diameter 1.65 mm
Cutting path diame-
ter
254 mm
Weight (without bat-
tery pack)
1.7 kg
Measured sound
pressure level
LPA=71 dB(A), KPA= 3 dB(A)
Measured sound
power level
LWA=87.0 dB(A)
Guaranteed sound
power level
LWA.d= 90 dB(A)
Vibration <2.5 m/s2, k=1.5 m/s2
Battery model 29807 / 29837 / 2926707 /
2926807
Noise value.
9 WARRANTY
(The full warranty terms and conditions can be found on
Greenworks webpage)
The Greenworks warranty is 3 years on the product,
and 2 years on batteries (consumer/private usage) from
the date of purchase. This warranty covers
manufacturing faults. A faulty product under warranty
might be either repaired or replaced. A unit that has
been misused or used in other ways then described in
the owner’s manual might be rejected for warranty.
Normal wear, and wear parts are not considered as
warranty. The original manufacturer warranty is not
affected by any additional warranty offered by a dealer
or retailer.
A faulty product must be returned to the point of
purchase in order to claim for warranty, together with
the proof of purchase (receipt).
10 EC DECLARATION OF
CONFORMITY
Name and address of the manufacturer:
Name: GLOBGRO AB
Globe Group Europe
Address: Propellergatan 1, 211 15 Malmö, Swe-
den
Name and address of the person authorised to compile
the technical file:
Name: Peter Söderström
Address: Propellergatan 1, 211 15 Malmö, Swe-
den
Herewith we declare that the product
Category: String trimmer
Model: 2101207
Serial number: See product rating label
Year of Construction: See product rating label
• is in conformity with the relevant provisions of the
Machinery Directive 2006/42/EC.
• is in conformity with the provisions of the following
other EC-Directives:
• 2014/30/EU
• 2000/14/EC & 2005/88/EC
• 2011/65/EU & (EU)2015/863
Furthermore, we declare that the following (parts/
clauses of) harmonised standards have been used:
8
English
EN
0

• EN 60335-1; EN 50636-2-91; EN 62233; EN
55014-1; EN 55014-2; EN ISO 3744; EN ISO 3744;
ISO 11094; IEC 62321-7-2; IEC 62321-4; IEC
62321-5; IEC 62321-6; IEC 62321-7-1; IEC
62321-8; IEC 62321-3-1
String trimmer
Measured sound power lev-
el: LWA=87.0 dB(A)
Guaranteed sound power
level: LWA.d=90 dB(A)
Conformity assessment method to Annex VI / Directive
2000/14/EC.
Place, date: Signature: Ted Qu, Quality Di-
rector
Malmö, 27/03/2019
9
English EN

1 Beschreibung.............................. 11
1.1 Verwendungszweck................................. 11
1.2 Überblick.................................................. 11
2 Sicherheit.................................... 11
3 Montage...................................... 11
3.1 Maschine auspacken................................11
3.2 Befestigen Sie die Schutzabdeckung.......11
3.3 Montieren Sie den Schaft.........................11
3.4 Akkupack einsetzen................................. 12
3.5 Akkupack entfernen..................................12
4 Bedienung................................... 12
4.1 Maschine starten......................................12
4.2 Maschine anhalten................................... 12
4.3 Tipps zur Bedienung................................ 12
4.4 Schneidetipps...........................................12
4.5 Länge des Schneidfadens einstellen........12
4.6 Manuelles Anpassen der Länge des
Schneidfadens..........................................13
4.7 Fadenmesser........................................... 13
4.8 In den Kantenschneidermodus
wechseln.................................................. 13
5 Wartung und Instandhaltung....... 13
5.1 Allgemeine Informationen.........................13
5.2 Maschine reinigen.................................... 13
5.3 Spule ersetzen......................................... 14
5.4 Ersetzen des Schneidfadens....................14
6 Transport und Lagerung..............14
6.1 Bewegen der Maschine............................14
6.2 Maschine lagern.......................................14
7 Fehlerbehebung.......................... 14
8 Technische Daten....................... 15
9 Garantie.......................................16
10 EG-Konformitätserklärung...........16
10
Deutsch
DE

1 BESCHREIBUNG
1.1 VERWENDUNGSZWECK
Diese Maschine wird zum Mähen von Gras, leichtem
Unkraut und anderer ähnlicher Vegetation in
Bodennähe eingesetzt. Die Schneidebene muss etwa
parallel zum Boden liegen. Sie können mit der
Maschine keine Hecken, Sträucher, Büsche, Blumen
oder Kompost schneiden oder zerkleinern.
1.2 ÜBERBLICK
Abbildung 1 - 16.
1Sperrtaste
2Auslöser
3Frontgriff
4Oberer Schaft
5Unterer Schaft
6Fadenmesser
7Schneidkopf
8Schutzabdeckung
9Drehgriffverriegelungen
10 Positionierungsbohrungen
11 Spulenhalterungstaste
12 Fadenkopfabdeckung
13 Lasche
14 Fadenkopf
15 Loch
16 Spulengehäuse
17 Befestigungsloch
18 Führungsschlitz
19 Batterieentriegelungstaste
ADrehrichtung
BBester Schneidebereich
CGefährlicher Schneidebereich
2 SICHERHEIT
WARNUNG
Stellen Sie sicher, dass Sie alle Sicherheitshinweise
befolgen.
Siehe Sicherheitshandbuch.
3 MONTAGE
WARNUNG
Nehmen Sie den Akkupack vor der Installation aus der
Maschine.
WARNUNG
Verwenden Sie kein Zubehör, das nicht für diese
Maschine empfohlen wird.
3.1 MASCHINE AUSPACKEN
WARNUNG
Vergewissern Sie sich, dass Sie die Maschine vor
dem Gebrauch richtig montiert haben.
WARNUNG
• Wenn Teile beschädigt sein sollten, verwenden
Sie die Maschine nicht.
• Wenn Sie nicht alle Teile haben, dürfen Sie die
Maschine nicht in Betrieb nehmen.
• Wenn Teile beschädigt sind oder fehlen, wenden
Sie sich an die Servicestelle.
1. Öffnen Sie die Verpackung.
2. Lesen Sie die beiliegende Dokumentation.
3. Entnehmen Sie alle unmontierten Teile aus dem
Karton.
4. Nehmen Sie die Maschine aus dem Karton.
5. Entsorgen Sie den Karton und die Verpackung
gemäß den örtlichen Vorschriften.
3.2 BEFESTIGEN SIE DIE
SCHUTZABDECKUNG
Abbildung 2 - 3.
WARNUNG
Berühren Sie nicht das Fadenmesser.
1. Entfernen Sie die Schraube vom Schneidkopf mit
einem Kreuzschlitzschraubendreher (nicht im
Lieferumfang enthalten).
2. Bringen Sie die Schutzabdeckung auf dem
Schneidkopf an.
3. Richten Sie das Schraubenloch an der
Schutzabdeckung mit dem Schraubenloch am
Schneidkopf aus.
4. Ziehen Sie die Schraube an.
3.3 MONTIEREN SIE DEN SCHAFT
Abbildung 4.
1. Drücken Sie die Drehgriffverriegelungen am unteren
Schaft ein.
2. Richten Sie die Verriegelungen mit den
Positionierungsbohrungen aus und verschieben Sie
die beiden Schaftteile.
11
Deutsch
DE

3. Drehen Sie den unteren Schaft, bis die
Verriegelungen in den Positionierungsbohrungen
einrastet.
4. Setzen Sie die Schrauben in den Schaft ein.
5. Ziehen Sie die Schrauben an.
3.4 AKKUPACK EINSETZEN
Abbildung 5.
WARNUNG
• Wenn der Akkupack oder das Ladegerät
beschädigt ist, ersetzen Sie den Akkupack oder
das Ladegerät.
• Stoppen Sie die Maschine und warten Sie, bis der
Motor stoppt, bevor Sie den Akkupack einbauen
oder entnehmen.
• Lesen, kennen und befolgen Sie die Anweisungen
im Handbuch für Akku und Ladegerät.
1. Richten Sie die Hubrippen am Akkupack mit den
Nuten im Akkufach aus.
2. Schieben Sie den Akkupack in das Akkufach, bis er
einrastet.
3. Wenn Sie ein Klicken hören, ist der Akkupack
eingesetzt.
3.5 AKKUPACK ENTFERNEN
Abbildung 5.
1. Drücken und halten Sie die
Batterieentriegelungstaste.
2. Nehmen Sie den Akkupack aus der Maschine.
4 BEDIENUNG
WICHTIG
Bevor Sie die Maschine in Betrieb nehmen, lesen und
verstehen Sie die Sicherheitsvorschriften und die
Bedienungsanleitung.
WARNUNG
Seien Sie vorsichtig, wenn Sie die Maschine
bedienen.
4.1 MASCHINE STARTEN
Abbildung 6.
1. Drücken Sie die Sperrtaste und betätigen Sie den
Auslöser.
4.2 MASCHINE ANHALTEN
Abbildung 6.
1. Lassen Sie den Auslöser los, um die Maschine
anzuhalten.
4.3 TIPPS ZUR BEDIENUNG
Abbildung 7.
WARNUNG
Halten Sie Abstand zwischen Körper und Maschine.
WARNUNG
Betreiben Sie die Maschine nicht ohne
Schutzabdeckung.
Führen Sie diese Tipps aus, wenn Sie das Gerät
benutzen
• Halten Sie die Maschine mit dem korrekt
getragenen Haltegurt verbunden.
• Halten Sie die Maschine mit den beiden Händen gut
fest, während Sie die Maschine bedienen.
• Schneiden Sie hohes Gras von oben nach unten.
Wenn sich Gras um den Schneidkopf windet:
• Entfernen Sie den Akkupack.
• Entfernen Sie das Gras.
4.4 SCHNEIDETIPPS
Abbildung 8.
• Neigen Sie die Maschine in Richtung des zu
schneidenden Bereichs. Verwenden Sie die Spitze
des Schneidfadens, um Gras zu schneiden.
• Bewegen Sie die Maschine von rechts nach links,
um zu verhindern, dass Fremdkörper in Richtung
Bediener geschleudert werden.
• Nicht im Gefahrenbereich schneiden.
• Den Schneidkopf nicht in ungeschnittenes Gras
drücken.
• Draht- und Lattenzaun verursachen Verschleiß und
Bruch des Schneidfadens. Stein- und Ziegelwände,
Bordsteine und Holz können den Schneidfaden
schnell abnutzen.
4.5 LÄNGE DES SCHNEIDFADENS
EINSTELLEN
Abbildung 6.
HINWEIS
Die Maschine verfügt über einen automatischen
Vorschubkopf. Versuchen Sie nicht, den Faden aus
dem Vorschubkopf durch einen Stoß
hervorzuschieben. Dies wird die Maschine
beschädigen.
12
Deutsch
DE

HINWEIS
Wenn der Schneidfaden nicht automatisch vorwärts
fährt, so hat er sich verheddert oder in der Spule
befindet sich kein Faden mehr.
1. Wenn die Maschine eingeschaltet ist, lassen Sie
den Auslöser los.
2. Warten Sie zwei Sekunden, drücken Sie den
Auslöser erneut.
HINWEIS
Der Faden verlängert sich mit jedem Stopp und Start
des Schaltauslösers etwa 1 cm (0,4"), bis der Faden
das Fadenmesser erreicht und das Fadenmesser die
Überlänge abschneidet.
4.6 MANUELLES ANPASSEN DER
LÄNGE DES SCHNEIDFADENS
Abbildung 9.
1. Stoppen Sie die Maschine.
2. Drücken Sie die Spulenhalterungstaste und ziehen
Sie den Schneidfaden, um den Schneidfaden
manuell herauszuziehen.
3. Nachdem Sie den neuen Schneidfaden verlängert
haben, bringen Sie die Maschine immer in die
normale Position zurück, bevor Sie sie erneut
starten.
4.7 FADENMESSER
Abbildung 9.
Dieser Trimmer ist mit einem Fadenmesser an der
Schutzabdeckung ausgestattet. Das Fadenmesser
schneidet den Faden kontinuierlich ab, um einen
gleichmäßigen und effizienten Schnittdurchmesser zu
gewährleisten. Den Faden vorschieben, sobald
akustisch vernehmbar ist, dass der Motor schneller als
normal läuft, oder wenn der Trimmwirkungsgrad sinkt.
So erhalten Sie die beste Leistung und der Faden ist
dabei lang genug, um angemessen vorwärts zu
kommen.
4.8 IN DEN
KANTENSCHNEIDERMODUS
WECHSELN
Abbildung 10 - 11.
HINWEIS
Sie können die Maschine in eine ordentliche
Kantenfräse zum Einfassen von Terrassen, Einfahrten
und Gehwegen oder anderen Bereichen umwandeln.
1. Stoppen Sie die Maschine.
2. Drücken Sie die Drehgriffverriegelungen und drehen
Sie den Schneidkopf um 180 Grad, bis er einrastet.
3. Lösen Sie die Drehgriffverriegelungen.
4. Setzen Sie die Schrauben in den Schaft ein.
5. Ziehen Sie die Schrauben an.
5 WARTUNG UND
INSTANDHALTUNG
WICHTIG
Lesen und verstehen Sie die Sicherheitsvorschriften
und die Wartungsanweisungen, bevor Sie die
Maschine reinigen, reparieren oder die
Wartungsarbeiten durchführen.
WICHTIG
Achten Sie darauf, dass alle Muttern, Schrauben und
Bolzen fest angezogen sind. Überprüfen Sie
regelmäßig, ob Sie die Griffe fest montiert haben.
WICHTIG
Verwenden Sie nur die Ersatz- und Zubehörteile des
Herstellers.
5.1 ALLGEMEINE INFORMATIONEN
WICHTIG
Nur Ihr Händler oder eine zugelassene Servicestelle
kann die Wartung durchführen, die nicht in diesem
Handbuch beschrieben ist.
Vor den Wartungsarbeiten:
• Stoppen Sie die Maschine.
• Entfernen Sie den Akkupack.
• Lassen Sie den Motor abkühlen.
• Lagern Sie die Maschine kühl und trocken.
• Korrekte Kleidung, Schutzhandschuhe und
Schutzbrille tragen.
5.2 MASCHINE REINIGEN
• Reinigen Sie die Maschine nach Gebrauch mit
einem feuchten Tuch, das mit neutralem
Reinigungsmittel befeuchtet ist.
• Verwenden Sie keine aggressiven Reinigungs- oder
Lösungsmittel zur Reinigung der Kunststoffteile oder
Griffe.
• Halten Sie den Schneidkopf frei von Gras, Laub
oder übermäßigem Fett.
• Halten Sie die Lüftungsöffnungen sauber und frei
von Schmutz, um Überhitzung und Schäden am
Motor oder an der Batterie zu vermeiden.
• Sprühen Sie kein Wasser auf den Motor und die
elektrischen Komponenten.
13
Deutsch
DE

5.3 SPULE ERSETZEN
Abbildung 12.
1. Drücken Sie die Laschen an den Seiten des
Schneidkopfes gleichzeitig.
2. Ziehen und entfernen Sie die Spulenabdeckung.
3. Entfernen Sie die Spule.
4. Ersetzen Sie sie durch eine neue Spule.
HINWEIS
Achten Sie darauf, dass sich der Schneidfaden im
Führungsschlitz auf der neuen Spule befindet und ca.
13 cm ausgezogen ist, bevor Sie die neue Spule
montieren.
5. Stecken Sie das Ende des Schneidfadens durch
den Durchzug.
6. Verlängern Sie den Schneidfaden, um ihn von den
Führungsschlitzen in der Spule zu lösen.
7. Drücken Sie die Laschen und montieren Sie die
Spulenabdeckung auf das Spulengehäuse.
8. Drücken Sie die Spulenabdeckung, bis sie einrastet.
5.4 ERSETZEN DES SCHNEIDFADENS
Abbildung 13 - 16.
HINWEIS
Entfernen Sie den verbliebenen Schneidfaden von der
Spule.
HINWEIS
Nur mit dem Nylonschneidfaden mit einem
Durchmesser von 1.65 mm verwenden.
1. Schneiden Sie ein Stück Schneidfaden von ca. 3 m
Länge ab.
2. Biegen Sie ein Ende des Fadens 6,35 mm (1/4").
3. Legen Sie den Faden in das Befestigungsloch der
Spule.
4. Wickeln Sie den Schneidfaden fest in der
angegebenen Richtung um die Spule.
5. Legen Sie den Schneidfaden in den
Führungsschlitz.
6. Wickeln Sie die Schneidfäden nicht über den Rand
der Spule hinaus.
6 TRANSPORT UND LAGERUNG
6.1 BEWEGEN DER MASCHINE
Wenn Sie die Maschine bewegen, müssen Sie
Folgendes tun:
• Tragen Sie Handschuhe.
• Stoppen Sie die Maschine.
• Entfernen Sie den Akkupack und laden Sie ihn auf.
• Montieren Sie den Messerschutz.
6.2 MASCHINE LAGERN
• Nehmen Sie den Akkupack aus der Maschine.
• Stellen Sie sicher, dass Kinder nicht in die Nähe der
Maschine kommen können.
• Halten Sie die Maschine von aggressiven Mitteln
wie Gartenchemikalien und Auftausalzen fern.
• Sichern Sie die Maschine während des Transports,
um Schäden oder Verletzungen zu vermeiden.
Reinigen und prüfen Sie die Maschine auf
Beschädigungen.
7 FEHLERBEHEBUNG
Problem Mögliche Urs-
ache Lösung
Die Ma-
schine
startet
nicht,
wenn Sie
den Aus-
löser
drücken.
Kein elektrischer
Kontakt zwi-
schen der Ma-
schine und dem
Akkupack.
1. Entfernen Sie den
Akkupack.
2. Überprüfen Sie den
Kontakt und setzen Sie
den Akkupack wieder
ein.
Der Akkupack ist
leer. Laden Sie den Akku- pack auf.
Die Sperrtaste
und der Auslöser
werden nicht
gleichzeitig ge-
drückt.
1. Ziehen Sie die
Sperrtaste und halten
Sie sie gedrückt.
2. Ziehen Sie den Aus-
löser, um die Maschine
zu starten.
14
Deutsch
DE

Problem Mögliche Urs-
ache Lösung
Die Ma-
schine
stoppt,
wenn Sie
schneiden.
Die Schutzab-
deckung ist nicht
an der Maschine
befestigt.
Entfernen Sie den Ak-
kupack und befestigen
Sie die Schutzabdeck-
ung an der Maschine.
Es wird ein
schwerer
Schneidfaden
verwendet.
Nur mit dem Nylonsch-
neidfaden mit einem
Durchmesser von 1.65
mm verwenden.
Das Gras wickelt
sich um die Mo-
torwelle oder
den Schneid-
kopf.
1. Stoppen Sie die Ma-
schine.
2. Entfernen Sie den
Akkupack.
3. Entfernen Sie das
Gras von der Motor-
welle und dem
Schneidkopf.
Der Motor ist
überlastet. 1. Befreien Sie den Schneidkopf vom Gras.
2. Der Motor wird sich
wieder in Betrieb set-
zen, sobald die Last
entfernt wird.
3. Wenn Sie schnei-
den, bewegen Sie den
Schneidkopf in das und
aus dem zu mähenden
Gras und entfernen Sie
nicht mehr als 20 cm
(8") beim Durchgang.
Der Akkupack
oder die Ma-
schine ist zu
heiß.
1. Lassen Sie den Ak-
kupack abkühlen, bis
seine Funktion wieder
normal ist.
2. Lassen Sie die Ma-
schine ca. 10 Minuten
lang abkühlen.
Der Akkupack ist
vom Werkzeug
getrennt.
Setzen Sie den Akku-
pack wieder ein.
Der Akkupack ist
leer. Laden Sie den Akku- pack auf.
Problem Mögliche Urs-
ache Lösung
Der Faden
wird nicht
vorge-
schoben.
Die Fäden sind
mit sich selbst
verschweißt.
Mit Silikonspray
schmieren.
Nicht genügend
Faden auf der
Spule.
Installieren Sie mehr
Faden.
Die Fäden vers-
chleißen zu kurz. Ziehen Sie Schneidfa- den heraus.
Die Fäden sind
auf der Spule
verheddert.
1. Entfernen Sie die
Fäden von der Spule.
2. Wickeln Sie die Fä-
den auf.
Der Faden
bricht im-
mer wied-
er ab.
Die Maschine ist
unsachgemäß
benutzt worden.
1. Schneiden Sie mit
der Spitze des Fadens,
vermeiden Sie Steine,
Mauern und andere
harte Gegenstände.
2. Ziehen Sie den
Schneidfaden regel-
mäßig heraus, um die
volle Schnittbreite zu
erhalten.
Das Gras
wickelt
sich um
den
Schneid-
kopf und
das Motor-
gehäuse.
Mähen Sie
hohes Gras auf
Bodenhöhe.
1. Schneiden Sie
hohes Gras von oben
nach unten.
2. Entfernen Sie nicht
mehr als 8" bei jedem
Durchgang, um ein
Umwickeln zu vermei-
den.
Der Faden
schneidet
nicht gut.
Das Fadenmess-
er wird stumpf. Schärfen Sie das Fa- denmesser mit einer
Feile oder ersetzen Sie
es.
Die Vibra-
tionen
nehmen
deutlich
zu.
Der Faden ist
auf einer Seite
abgenutzt und
wurde nicht re-
chtzeitig vorge-
schoben.
Achten Sie darauf,
dass der Faden an bei-
den Seiten normal ist.
Bewege die den Fa-
den.
8 TECHNISCHE DATEN
Spannung 24 V
Leerlaufdrehzahl 8400 U/min
Schneidkopf Automatischer Vorschub
15
Deutsch
DE

Durchmesser des
Schneidfadens
1.65 mm
Schneidbahndurch-
messer
254 mm
Gewicht (ohne Akku-
pack)
1.7 kg
Gemessener Schall-
druckpegel
LPA=71 dB(A), KPA= 3 dB(A)
Gemessener Schall-
leistungspegel
LWA=87.0 dB(A)
Garantierter Schall-
leistungspegel
LWA.d= 90 dB(A)
Vibration <2.5 m/s2, k=1.5 m/s2
Akku-Modell 29807 / 29837 / 2926707 /
2926807
Lärmwert.
9 GARANTIE
(Die vollständigen Garantiebedingungen finden Sie auf
der Website von Greenworks)
Die Greenworks-Garantie beträgt 3 Jahre auf das
Produkt und 2 Jahre auf die Akkus (Käufer/
Privatgebrauch) ab Kaufdatum. Diese Garantie deckt
Herstellungsfehler ab. Ein im Rahmen der Garantie
fehlerhaftes Produkt kann entweder repariert oder
ersetzt werden. Ein Gerät, das missbräuchlich oder auf
andere Weise als zu in der Bedienungsanleitung
beschrieben Zwecken verwendet wurde, kann von der
Garantie ausgeschlossen werden. Normaler Verschleiß
und Verschleißteile sind von der Garantie
ausgeschlossen. Die ursprüngliche Herstellergarantie
wird durch eine zusätzliche Garantie eines Händlers
oder Einzelhändlers nicht beeinträchtigt.
Ein fehlerhaftes Produkt muss zusammen mit dem
Kaufnachweis (Quittung) an die Verkaufsstelle
zurückgeschickt werden, um Garantieansprüche
geltend zu machen.
10 EG-
KONFORMITÄTSERKLÄRUNG
Name und Anschrift des Herstellers:
Name: GLOBGRO AB
Globe Group Europe
Adresse: Propellergatan 1, 211 15 Malmö, Swe-
den
Name und Anschrift der Person, die zur Erstellung der
technischen Unterlagen berechtigt ist:
Name: Peter Söderström
Adresse: Propellergatan 1, 211 15 Malmö, Swe-
den
Hiermit erklären wir, dass das Produkt
Kategorie: Faden-Rasentrimmer
Modell: 2101207
Seriennummer: Siehe Produktetikett
Baujahr: Siehe Produktetikett
• den einschlägigen Bestimmungen der
Maschinenrichtlinie 2006/42/EG entspricht.
• den Bestimmungen der folgenden anderen EG-
Richtlinien entspricht:
• 2014/30/EU
• 2000/14/EG & 2005/88/EG
• 2011/65/EU & 2015/863/EU
Darüber hinaus erklären wir, dass die folgenden (Teile/
Klauseln von) harmonisierten Normen verwendet
wurden:
• EN 60335-1; EN 50636-2-91; EN 62233; EN
55014-1; EN 55014-2; EN ISO 3744; EN ISO 3744;
ISO 11094; IEC 62321-7-2; IEC 62321-4; IEC
62321-5; IEC 62321-6; IEC 62321-7-1; IEC
62321-8; IEC 62321-3-1
Faden-Rasentrimmer
Gemessener Schallleistungspe-
gel:
LWA=87.0 dB(A)
Garantierter Schallleistungspegel: LWA.d=90 dB(A)
Konformitätsbewertungsmethode nach Anhang VI der
Richtlinie 2000/14/EG.
Ort, Datum: Unterschrift: Ted Qu, Qualität-
sleiter
Malmö, 27/03/2019
16
Deutsch
DE
90

1 Descripción..................................18
1.1 Finalidad...................................................18
1.2 Perspectiva general..................................18
2 Seguridad....................................18
3 Instalación................................... 18
3.1 Desembalaje de la máquina ....................18
3.2 Fijación de la protección...........................18
3.3 Montaje del eje.........................................18
3.4 Instalación de la batería........................... 18
3.5 Retirada de la batería...............................19
4 Funcionamiento...........................19
4.1 Puesta en marcha de la máquina.............19
4.2 Detención de la máquina..........................19
4.3 Consejos de funcionamiento....................19
4.4 Consejos de corte.................................... 19
4.5 Ajuste de la longitud del hilo de corte.......19
4.6 Ajuste manual de la longitud del hilo
de corte.................................................... 19
4.7 Cuchilla de corte de hilo...........................20
4.8 Cambio al modo de bordeado..................20
5 Mantenimiento.............................20
5.1 Información general..................................20
5.2 Limpieza de la máquina........................... 20
5.3 Sustitución del carrete..............................20
5.4 Sustitución del hilo de corte..................... 21
6 Transporte y almacenamiento.....21
6.1 Traslado de la máquina............................21
6.2 Almacenamiento de la máquina...............21
7 Solución de problemas................21
8 Datos técnicos.............................22
9 Garantía...................................... 23
10 Declaración de conformidad CE..23
17
Español
ES

1 DESCRIPCIÓN
1.1 FINALIDAD
Esta máquina se utiliza para cortar hierba, maleza
ligera y otra vegetación similar a nivel del suelo. El
plano de corte debe estar aproximadamente paralelo a
la superficie del suelo. No puede utilizar la máquina
para cortar o podar setos, arbustos, matorrales, flores y
compost.
1.2 PERSPECTIVA GENERAL
Figura 1 - 16.
1Botón de desbloqueo
2Gatillo
3Asa delantera
4Eje superior
5Eje inferior
6Cuchilla de corte
7Cabezal de corte
8Protección
9Cierres de asa giratoria
10 Orificios de posicionamiento
11 Botón de retención del carrete
12 Cubierta de carrete
13 Pestaña
14 Carrete
15 Orificio
16 Carcasa del carrete
17 Orificio de anclaje
18 Ranura de guía
19 Botón de desbloqueo de la batería
ADirección de rotación
BMejor zona de corte
CZona de corte peligrosa
2 SEGURIDAD
AVISO
Asegúrese de seguir/respetar todas las instrucciones
de seguridad.
Consulte el manual de seguridad.
3 INSTALACIÓN
AVISO
Retire la batería de la máquina antes de la instalación.
AVISO
No utilice accesorios que no estén recomendados
para esta máquina.
3.1 DESEMBALAJE DE LA MÁQUINA
AVISO
Asegúrese de montar correctamente la máquina antes
del uso.
AVISO
• Si las piezas presentan daños, no utilice la
máquina.
• Si no tiene todas las piezas, no utilice la máquina.
• Si faltan piezas o hay piezas dañadas, hable con
el centro de servicio.
1. Abra el embalaje.
2. Lea la documentación que se encuentra en la caja.
3. Retire todas las piezas sin montar de la caja.
4. Retire la máquina de la caja.
5. Deseche la caja y el embalaje de conformidad con
los reglamentos locales.
3.2 FIJACIÓN DE LA PROTECCIÓN
Figura 2 - 3.
AVISO
No toque la cuchilla de corte.
1. Retire el tornillo del cabezal de corte con un
destornillador Phillips (no incluido).
2. Ponga la protección sobre el cabezal de corte.
3. Alinee el orificio de tornillo de la protección con el
orificio de tornillo del cabezal de corte.
4. Apriete el tornillo.
3.3 MONTAJE DEL EJE
Figura 4.
1. Empuje hacia dentro los cierres del asa giratoria en
el eje inferior.
2. Alinee los cierres con los orificios de
posicionamiento y deslice los dos ejes.
3. Gire el eje inferior hasta que los cierres encajen en
los orificios de posicionamiento.
4. Introduzca los tornillos en el eje.
5. Apriete los tornillos.
3.4 INSTALACIÓN DE LA BATERÍA
Figura 5.
18
Español
ES
