Ground Zero GZCA 5.0SPL-M1 User manual

COMPETITION SERIES
Leistungsverstärker
Anschluss- und Bedienungsanleitung
GZCA 5.0SPL-M1
GZCA 5.0SPL-M2
Ausstattungsmerkmale
•1 Ohm bzw. 2 Ohm stabiler Mono Breitband-Verstärker
•Hocheffiziente Class D Technologie
•LED zur Anzeige des Betriebszustandes
•Variabel einstellbarer Bass-Boost (@ 35 bis 70 Hz)
•Einstellbare Hochpass-Frequenzweiche
•Einstellbare Tiefpass-Frequenzweiche
•1x Mono Cincheingang (RCA)
•1x Mono Cinchausgang (RCA)
•Regelbare Eingangsempfindlichkeit
•Temperatur / Kurzschluss / Überlast-Schutz

2
Inhalt
Empfohlener Kabelquerschnitt und Sicherungswert
Modell
GZCA 5.0SPL-M1 / -M2
Lautsprecherleitungen
min 2.5 mm²
Stromversorgungsleitungen
min 50.0 mm²
Remote Leitung
min 0.75 mm²
Empfohlener Sicherungswert
für Musikwiedergabe
240 A (2x 120 A)
Empfohlener Kabelquerschnitt und
Sicherungswert 3
Allgemeine Montagehinweise 4
Einstellungen und Funktionen / Anschlüsse 5
Verkabelung 6
Technische Daten 7
Fehlerdiagnose 8
Gewährleistungsbestimmungen 8

3
Allgemeine Montagehinweise
•Fahrzeugbatterie, wenn möglich vor der Installation abklemmen! (Achtung, bei manchen
neueren Fahrzeigen kann das Abklemmen der Batterie zu Fehlermeldungen oder
Fehlfunktionen der Fahrzeugelektrik führen, welche nur durch eine Fachwerkstatt zu löschen
oder beheben sind. Bitte fragen Sie daher zuerst einen Fachmann und/oder beachten Sie die
Betriebsanleitung Ihres Fahrzeuges!)
•Das +12 Volt Stromkabel muss nach höchstens 20 cm Länge ab der Batterie mit dem für Ihr
Gerät empfohlenen Sicherungswert abgesichert werden. Sollten noch weitere Geräte über
dieselbe Stromleitung versorgt werden, sollte der Sicherungswert der Summe aller jeweils
empfohlenen Sicherungswerte der daran angeschlossenen Geräte entsprechen. Hierbei ist
sicherzustellen, dass der gewählte Kabelquerschnitt für die Stromhöhe des Sicherungswertes
ausreichend ist. In diesem Fall muss das Kabel für diesen Verstärker nach der Aufteilung des
Hauptkabels über einen Verteiler zusätzlich mittels einer Sicherung mit dem empfohlenem
Wert abgesichert werden
•Defekte Sicherungen dürfen ausschließlich durch identische Werte ersetzt werden
•Keine Löcher in den Tank, Bremsleitungen, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen, um Beschädigungen zu vermeiden
•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder
Antennenkabel verlegen, um Beeinträchtigungen des Empfangs zu vermeiden
•Signal- und Lautsprecherkabel grundsätzlich getrennt von Stromkabeln verlegen, um
Störungen vorzubeugen
•Die Endstufe verfügt über eine thermische Schutzschaltung, welche bei Überhitzung das Gerät
abschaltet; nach der Abkühlung schaltet sich dieses wieder ein. Um einen Wärmestau zu
vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche
des Kühlkörpers darf nicht vollflächig abgedeckt werden
•Den Verstärker NIEMALS auf Vibrationen ausgesetzten Oberflächen montieren (Subwoofer-
gehäuse), da sich hierdurch Bauteile lösen könnten, was zu einem Defekt führen würde
•Manche Verstärkermodelle verfügen über Hochpegeleingänge; Wenn das Steuergerät (Radio)
mit Vorverstärkerausgängen (Cinch) ausgerüstet ist, wird jedoch empfohlen, diese zu nutzen
WARNUNG!
Leistungsstarke Car Audio Systeme können extreme Schallpegel, ähnlich denen eines Live-Konzertes, erzeigen. Dauerhaft sehr lauter Musik
ausgesetzt zu sein, kann zu Hörschäden oder sogar zum Hörverlust führen. Außerdem kann laute Musik beim Autofahren die
Wahrnehmung im Straßenverkehr beeinträchtigen. Im Interesse der allgemeinen und der eigenen Sicherheit wird daher empfohlen, während
des Führens eines Fahrzeuges, Musik mit angemessen niedriger Lautstärke zu hören.

4

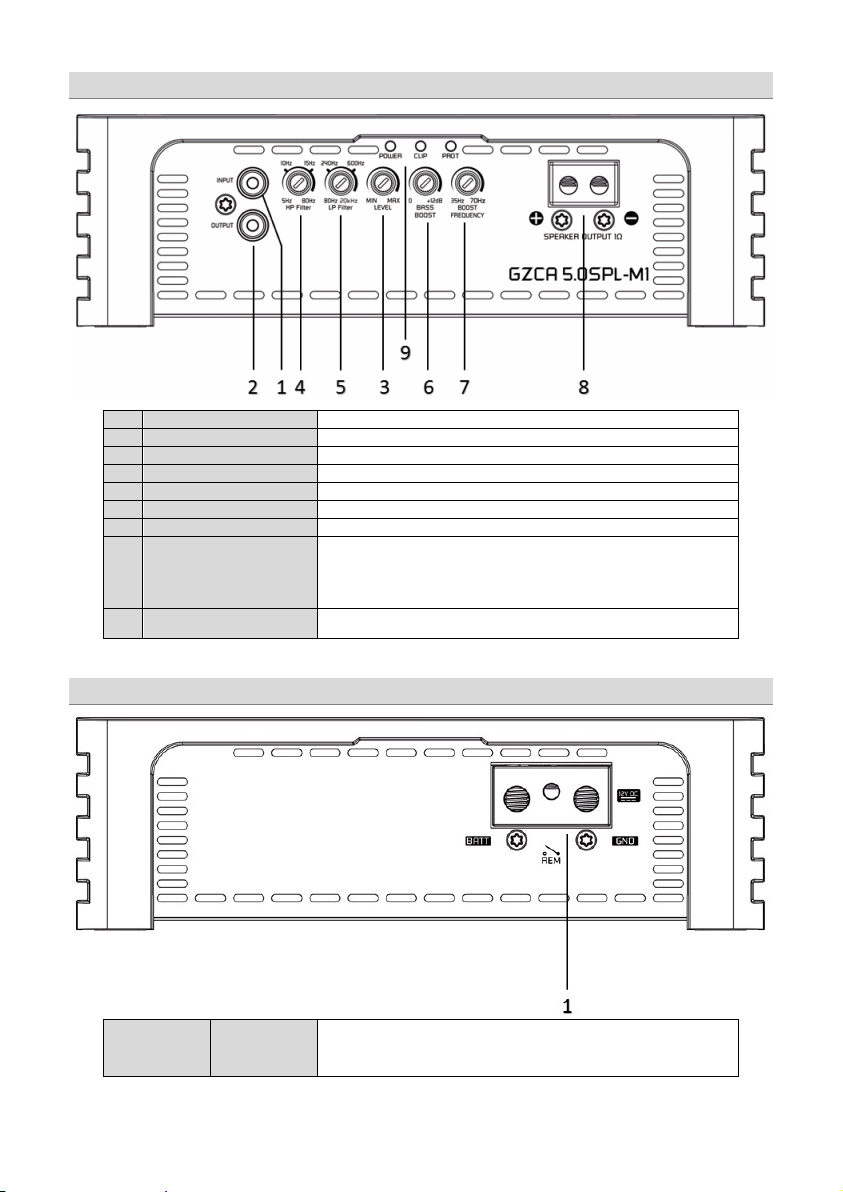

Einstellungen und Funktionen – GZCA 5.0SPL-M1 / -M2
Anschlüsse – GZCA 5.0SPL-M1 / -M2
Anschluss für die Stromversorgung
(power terminal)
BAT zum Anschluss an den Pluspol der Batterie (+12 V)
REM zum Anschluss der Steuerleitung (Remote) des Autoradios
GND zum Anschluss an die Fahrzeugmasse
1
Signaleingang (Cinch)
Zum Anschluss des Vorverstärkerausganges des Steuergerätes (Cinch)
2
Signalausgag (Cinch)
Zum Anschluss an weitere Verstärker
3
Regler für
Eingangsempfindlichkeit
Zur Einstellung der Eingangsempfindlichkeit
4
Hochpass-Filter
Zum Einstellen der gewünschten Filterfrequenz (5 Hz bis 80 Hz)
5
Tiefpass-Filter
Zum Einstellen der gewünschten Filterfrequenz (80Hz bis 20 kHz)
6
Bass Boost Pegel
Zum Einstellen der gewünschten Intensität der Bassanhebung (0 bis 12 dB)
7
Bass Boost Frequenz
Zum Einstellen der gewünschten Frequenz der Bassanhebung (35 bis 70 Hz)
8
Lautsprecheranschluss
Zum Anschluss eines oder zweier Lautsprecher(s)
(Die Impedanz der Lautsprecher darf den für diesen Verstärker angegebenen
Wert nicht unterschreiten)
GZCA 5.0SPL-M1 Minimale Lautsprecherimpedanz 1 Ohm
GZCA 5.0SPL-M2 Minimale Lautsprecherimpedanz 2 Ohm
9
Betriebsanzeigen
Zeigen den Betriebszustand, Übersteuern und die aktivierte Schutzschaltung an
* Um einen fehlerfreien Betrieb zu gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden!

5

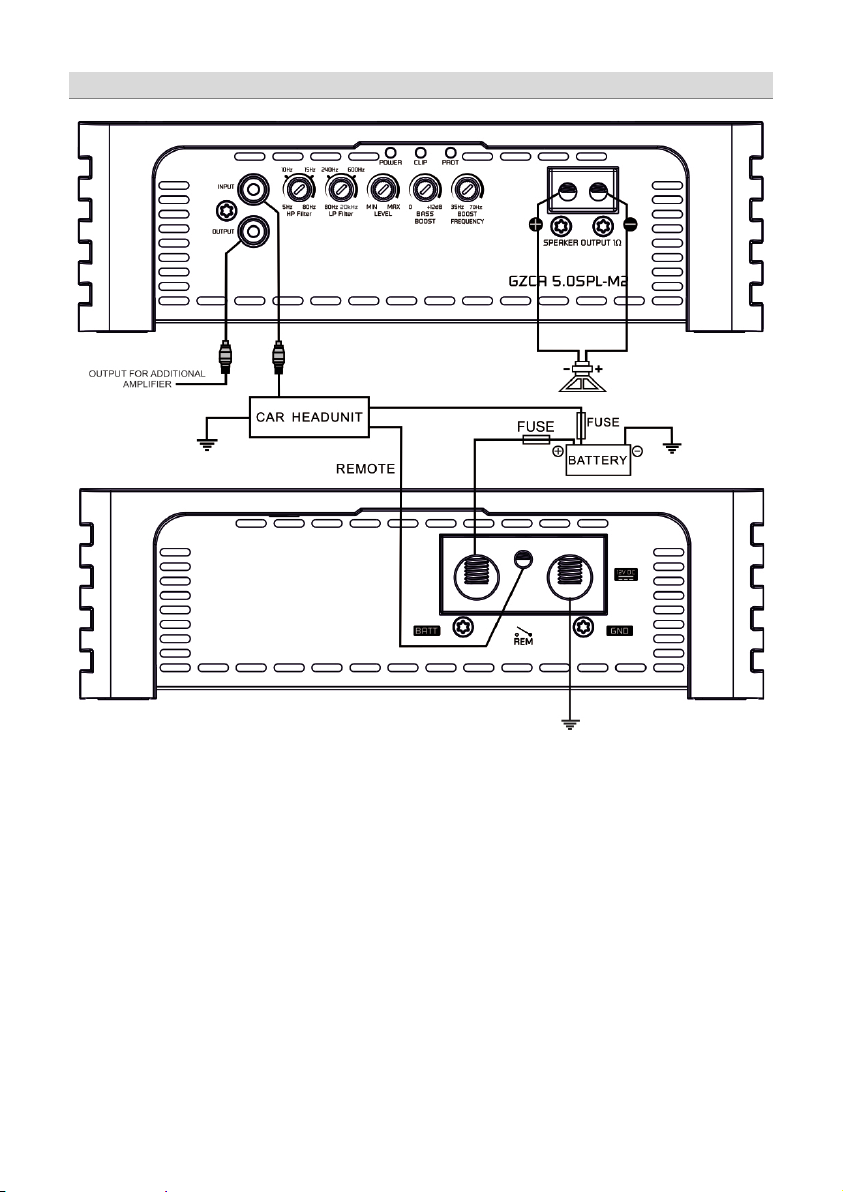

Verkabelung – GZCA 5.0SPL-M1 / -M2

6
Technische Daten
Model
GZCA 5.0SPL-M1
GZCA 5.0SPL-M2
Verstärkerausführung
1 Ohm stabiler Mono Class D Verstärker 2 Ohm stabiler Mono Class D Verstärker
RMS Leistung
gemessen @ 14.4 V
1x 2800 W @ 2 Ohm 1x 2800 W @ 4 Ohm
RMS Leistung
gemessen @ 14.4 V
1x 5600 W @ 1 Ohm 1x 5600 W @ 2 Ohm
RMS Leistung
gemessen @ 12.6 V
1x 5000 W @ 1 Ohm 1x 5000 W @ 2 Ohm
Rauschabstand
75 dB (bei Nennleistung)
THD+N
0.1 % (bei Nennleistung / 100 Hz)
Dämpfungsfaktor
>1000 (bei 100 Hz und bei Nennleistung)
Tiefpass-Filter
80 Hz - 20 kHz
Hochpass-Filter
5 Hz - 80 Hz
Frequenzgang
10 Hz - 15 kHz (± 3 dB)
Eingangsempfindlichkeit
500 mV - 8 V
Betriebsspannung
9 V - 16 V
Sicherungswert
240 A (2x 120 A) / getrennt erhältlich
Abmessungen
B x H x L (mm)
227.5 x 70 x 315
Gewicht
3.9 kg
(empfohlene)
Batteriekapazität
min 240 A / idealerweise 480 A

7
Seitenblenden
Die beiden Seitenteile lassen sich für den Anschluss der Verkabelung abnehmen. Hierbei müssen diese
zuerst vertikal nach oben geschoben und anschließend vom Kühlkörper horizontal aus den Befestigungs-
laschen gezogen werden. Der Anbau erfolgt in umgekehrter Reihenfolge.
Fehlerdiagnose
Fehler Mögliche Ursache Fehlerbehebung / Prüfung
Kein Ton hörbar Leuchtet die Betriebsanzeige auf? Nein?
Möglicherweise ist die Stromversorgung
unterbrochen
Hauptsicherung(en) prüfen
Fernbedienungsleitung des Steuergerätes prüfen
Stromanschluss + 12 Volt und Kabel prüfen
Erdung / Masseanschluss prüfen
Möglicherweise kommt kein Signal an Signalkabel (RCA) des Steuergerätes prüfen
Möglicherweise sind die Lautsprecherleitungen
unterbrochen
Prüfen Sie die Lautsprecherleitungen auf
Unterbrechungen/Beschädigungen
Gerät schaltet nicht ein Leuchtet die Betriebsanzeige auf? Nein?
Möglicherweise ist die Stromversorgung
unterbrochen
Hauptsicherung(en) prüfen
Fernbedienungsleitung des Steuergerätes prüfen
Stromanschluss + 12 Volt und Kabel prüfen
Erdung / Masseanschluss prüfen
Verzerrte Wiedergabe
Das Eingangssignal oder Ausgangssignal ist
möglicherweise übersteuert
Eingangsempfindlichkeit anpassen und/oder die
Lautstärke des Steuergerätes reduzieren
Gerät ist in Betrieb, jedoch… Blinkt die Betriebsanzeige? Ja?
Die Batteriespannung ist sehr niedrig Batterie prüfen und ggf. aufladen

8
Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der
Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben
entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne
den Kunden darüber zu informieren.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com

COMPETITION SERIES
Amplifier
Owner’s Manual
GZCA 5.0SPL-M1
GZCA 5.0SPL-M2
Features
•1-ohm (model M1) / 2-ohms (model M2) stable wide range amplifier
•High efficient class D technology
•Power status, clipping and protection LED
•Up to 12 dB adjustable bass boost (@ 35 to 70 Hz)
•Adjustable high-pass filter
•Adjustable low-pass filter
•1x Mono RCA input
•1x Mono RCA output
•Adjustable input sensitivity
•Thermal / short circuit / overload protection

2
Table of contents
Recommended wiring and fuse value
Model
GZCA 5.0SPL-M1 / -M2
Speaker wire
min 2.5 mm² / 13 AWG
Power supply wire
min 50.0 mm² / 1 AWG
Remote wire
min 0.75 mm² / 20 AWG
Recommended fuse value
for music reproduction
240 A (2x 120 A)
Recommended wiring and fuse value 3
General installation notes 4
Controls and features / Connections 5
Wiring 6
Specifications 7
Trouble shooting guide 8
Terms of warranty 8

3
General installation notes
•As a precaution, it is recommended to disconnect the vehicles battery before mounting the
amplifier. (Note: For new vehicles, disconnecting the battery might cause various errors in
your vehicle´s electric system that can be cleared only by authorized service partners of your
vehicle´s manufacturer! Please ask your service partner first before disconnecting the battery!)
•The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse
holder with a fuse value matching the recommendation for your amplifier
(Note: If there is more than one amplifier connected using this power wire, the main fuse
value must be equal to the sum of the recommended fuses of all connected devices. However,
make sure the diameter of your power wire will be sufficient for the required current!)
•If necessary, replace a defective fuse by a fuse with identical quality and value
•Never drill a hole to the vehicles gas tank or brake lines, to wirings or any other important
vehicle parts!
•Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
•Keep the wiring away from the antenna and electronic devices contributing to radio reception
•Lay the power supply wiring always separated from speaker wiring to avoid disturbance
•The amplifier contains a temperature protection circuit that turns the device off in case of
overheating. After a certain cooling time, it will turn on automatically. To avoid heat build-up,
sufficient air supply for cooling must be provided. Never cover the surface of the amplifier´s
heatsink entirely
•The amplifier should NEVER be mounted onto a vibrating part or surface such as a subwoofer
enclosure. This might lead to malfunction due to loose electrical parts inside the amplifier.
•Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is
available (at the head unit), it is strongly recommended to make use of them.
WARNING!
Powerful car audio systems are capable to create an extremely high SPL level comparable to live concert levels.
Permanent exposure to excessively high sound levels may cause damage to or loss of the hearing.
Furthermore, operation of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to concentrate
on road traffic and external sounds such as horns, warning signals or emergency vehicles. In the interest of general and own safety, it is
recommended to listen to music at appropriately low volume levels while driving.

4

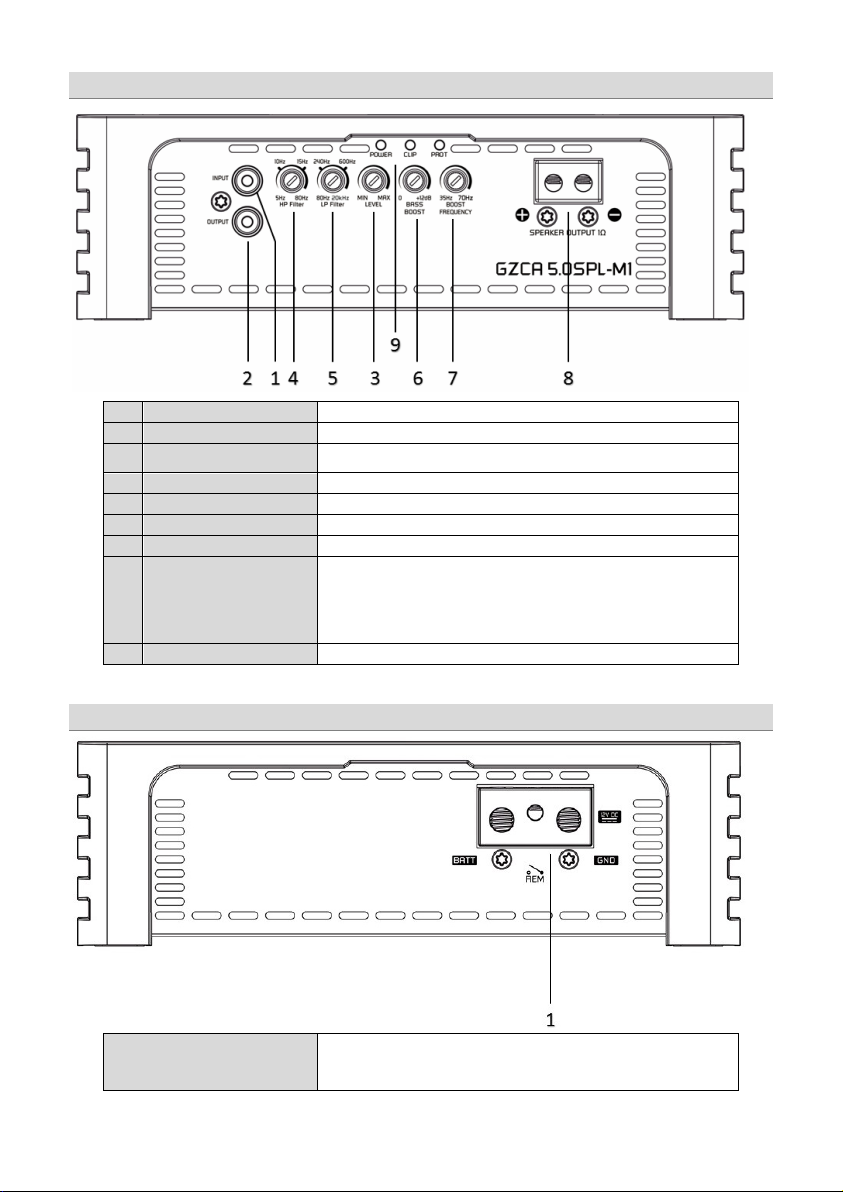

Controls and features – GZCA 5.0SPL-M1/M2
* to avoid any kind of malfunction, it is strongly recommended to use high quality RCA wires!
Connections – GZCA 5.0SPL-M1/M2
1
RCA signal input
To connect the RCA signal wire* from the audio source / head unit
2
RCA signal output
To connect another amplifier (using an RCA cable)
3
Input sensitivity (LEVEL)
To adjust the input sensitivity
4
High pass filter
To adjust the high pass filter´s crossover point (5 Hz - 80 Hz)
5
Low pass filter
To adjust the low pass filter´s crossover point (80 Hz - 20 kHz)
6
Bass boost level
To adjust the bass boost level (0 to12 dB)
7
Bass boost frequency
To adjust the bass boost´s center frequency (35 – 70 Hz)
8
Speaker wire terminal
To be connected to one or more speakers
(pay attention to the minimum load mentioned for your amplifier model)
GZCA 5.0SPL-M1 Minimum load at terminal 1 ohm
GZCA 5.0SPL-M2 Minimum load at terminal 2 ohm
9
Power status, clipping and
protection LED
Indicating the power and clipping status and activated protection mode
1
Power terminal
BAT To be connected to the positive terminal of the battery (+12 V)
REM To be connected to the remote output of the head unit
GND To be connected to the ground of the vehicle

5
Wiring – GZCA 5.0SPL-M1/M2

6
Specifications
Model
GZCA 5.0SPL-M1
GZCA 5.0SPL-M2
Amplifier type
1 ohm stable mono wide range class D amplifier 2 ohms stable mono wide range class D amplifier
RMS Power
measured @ 14.4 V
1x 2800 W @ 2 ohms 1x 2800 W @ 4 ohms
RMS Power
measured @ 14.4 V
1x 5600 W @ 1 ohm 1x 5600 W @ 2 ohms
RMS Power
measured @ 12.6 V
1x 5000 W @ 1 ohm 1x 5000 W @ 2 ohms
S/N ratio
75 dB (nominal power)
THD+N
0.1 % (@ nominal power / 100 Hz)
Damping factor
>1000 (@100 Hz / nominal power)
Low pass filter *
80 Hz - 20 kHz
High pass filter *
5 Hz - 80 Hz
Frequency response
10 Hz - 15 kHz (± 3 dB)
Input sensitivity
500 mV - 8 V
Operation voltage
9 V - 16 V
Fuse
240 A (2x 120 A) / available separately
Dimensions
w x h x l (mm)
227.5 x 70 x 315
Dimensions
w x h x l (inch)
9.0 x 2.8 x 12.4
Weight
3.9 kg / 8.6 lbs
Recommended
battery current
min 240 A / ideally 480 A

7
Trouble shooting guide
Symptoms
Check / Cause
Action
No audible sound Does the power LED turn on? No? Probably
there is no power supply
Check the power line fuse(s)
Check remote wire connection to the head unit
Check +12 Volt power supply wire connection
Check ground wire connection
There might be no audio input signal Check the RCA wiring to the head unit
Speaker wires might be interrupted Check the speaker wiring
Device does not turn on Does the power LED turn on? No? Probably
there is no power supply
Check the power line fuse(s)
Check remote wire connection to the head unit
Check +12 Volt power supply wire connection
Check ground wire connection
Distorted audio signal Input level (gain) might be set too high Decrease the amplifier level (level control) or
Decrease the volume level of the head unit
Amplifier is working, but… Does the power LED blink frequently? Yes?
The battery voltage might be low Check and load the battery
Side panels
Both side panels can be detached for wiring purpose. First, lift the side panel upwards. Subsequently,
pull it away from the heat sink attachment. The installation has to be done in reverse order.

8
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com
