Ground Zero RADIOACTIVE GZRA MICRO FOUR User manual

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger
Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten
Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte,
die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden
sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the
original purchasing invoice showing the purchasing date and a detailed description of the failure. Failure
caused by overload, misuse or by using the product for competition purpose are not covered by the
warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van
garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan
wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige veranderingen of
verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La
présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise
alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme aux
normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir
nécessairement des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com

RADIOACTIVE-SERIES
VERSTÄRKER
ANLEITUNG
GZRA MICRO FOUR
Ausstattungsmerkmale
•Hocheffiziente Kompakt-Endstufe
•4 Kanal Fullrange Class D
•2 Ohm stabil
•4 Ohm brückbar
•Variabler Hochpass 30 - 400 Hz
•Variabler Tiefpass 30 - 400 Hz
•Regelbare Eingangsempfindlichkeit
•Einschaltverzögerung
•2x Stereo Cinch Eingang
•Hochpegel (High Level) Eingang mit Auto-On
•Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation
•Kreuzschlitz Schraubendreher
•Bohrmaschine, 3 mm Metallbohrer
•Befestigungsschrauben
•Lötkolben
•Stromkabel min. 8 mm² / 8AWG
•Massekabel min. 8 mm² / 8AWG
•Lautsprecherkabel min. 2 x 1,5 mm² / 15AWG
Bitte unbedingt beachten!
•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit
einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.
Planung
Vor der Installation sollten Sie folgende Punkte berücksichtigen:
a) Bitte beachten Sie bei der Wahl des Einbauortes, dass eine ausreichende Luftzirkulation zur Kühlung des
Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.
Einbau des Verstärkers
a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es
genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4
Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.
Wichtig
Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere
Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Wenn es notwendig ist, eine Gerätesicherung zu
erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere Sicherung benutzt wird, kann
sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

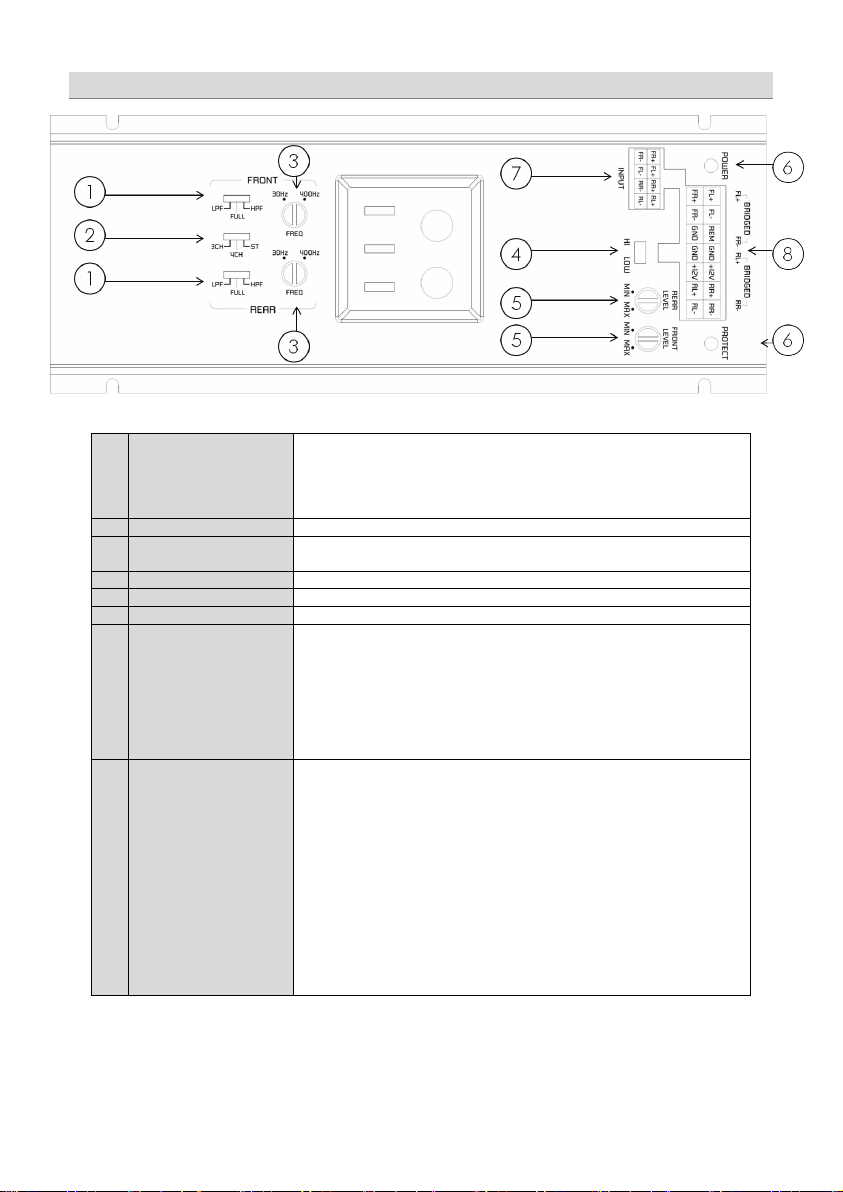

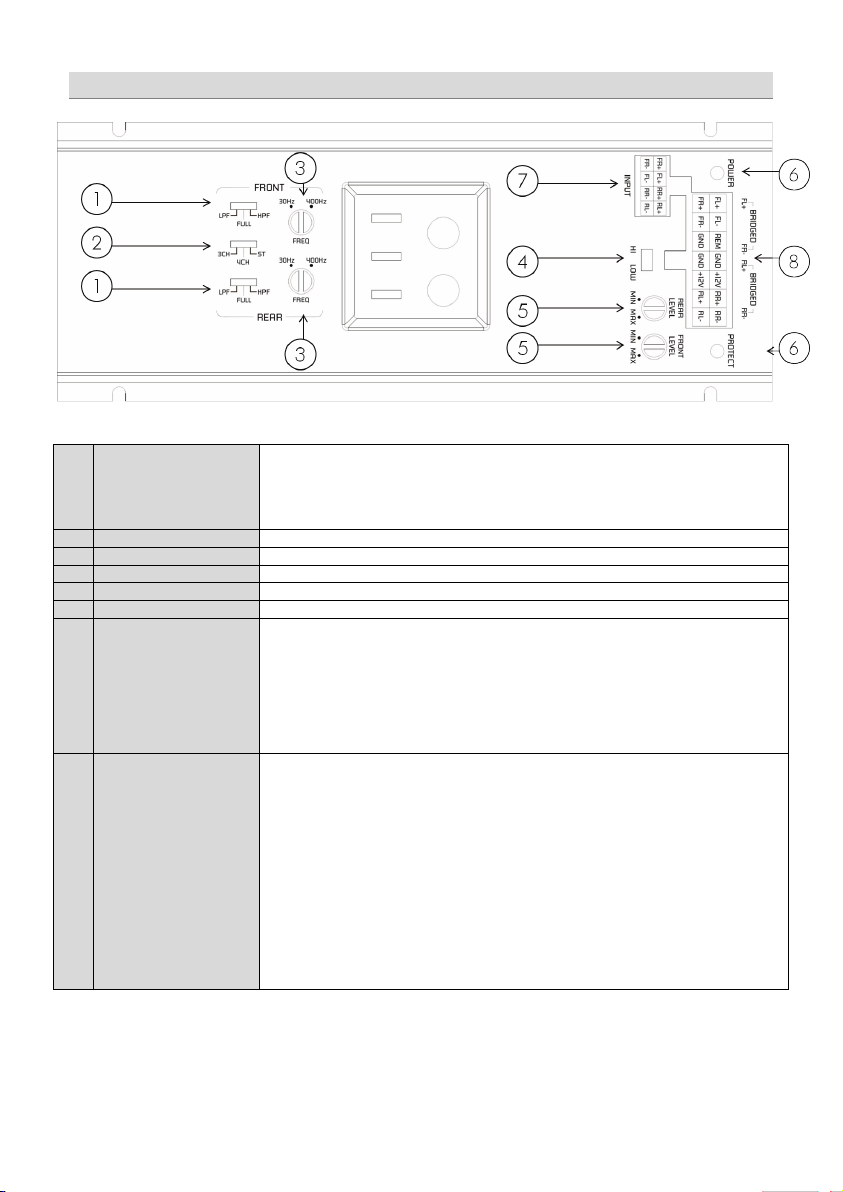

Einstellungen und Funktionen
1
Mode Schalter
Stellen sie die Frequenzweiche für den benötigten Einsatzzweck ein.
LPF – Nur tiefe Frequenzen (unterhalb 30Hz – 400Hz) werden wiedergegeben.
FULL – Alle Frequenzen werden wiedergegeben.
HPF – Nur mittlere und hohe Frequenzen (oberhalb 30Hz – 400Hz) werden
wiedergegeben.
2
Eingangsmodus
Wählen Sie hier den Eingangsmodus (hierzu bitte die Anschlussdiagramme beachten)
3
Filter Regler
Stellen sie hier die Frequenz des gewählten Filters zwischen 30 und 400 Hz ein.
4
High / Low Schalter
Wählen Sie hier zwischen Hochpegel-Eingang oder Cinch Anschluss.
5
Eingangsempfindlichkeit
Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
6
Zustandsanzeige
GREEN – OK / ROT – Fehler
7
Signal-Eingang
Pin 1: Eingang RL (-) -> Negativer Signal Eingang hinten links (Grün/Schwarz)
Pin 2: Eingang RR (-) -> Negativer Signal Eingang hinten rechts (Lila/Schwarz)
Pin 3: Eingang FL (-) -> Negativer Signal Eingang vorne links (Weiß/Schwarz)
Pin 4: Eingang FR (-) -> Negativer Signal Eingang vorne rechts (Grau/Schwarz)
Pin 5: Eingang RL (+) -> Positiver Signal Eingang hinten links (Grün)
Pin 6: Eingang RR (+) -> Positiver Signal Eingang hinten rechts (Lila)
Pin 7: Eingang FL (+) -> Positiver Signal Eingang vorne links (Weiß)
Pin 8: Eingang FR (+) -> Positiver Signal Eingang vorne rechts (Grau)
8
Hauptanschluss
Pin 1: Ausgang FL (+)-> Positiver Lautsprecher Ausgang vorne links (Weiß)
Pin 2: Ausgang FL (-)-> Negativer Lautsprecher Ausgang vorne links (Weiß/Schwarz)
Pin 3: REM -> Remote Eingang (Blue)
Pin 4: Masse -> Masse Anschluss (Schwarz)
Pin 5: BATT -> Eingang Betriebsspannung +12 Volt (Rot)
Pin 6: Ausgang RR (+)-> Positiver Lautsprecher Ausgang hinten rechts (Lila)
Pin 7: Ausgang RR (-)-> Negativer Lautsprecher Ausgang hinten rechts (Lila/Schwarz)
Pin 8: Ausgang FR (+)-> Positiver Lautsprecher Ausgang vorne rechts (Grau)
Pin 9: Ausgang FR (-)-> Negativer Lautsprecher Ausgang vorne rechts (Grau/Schwarz)
Pin 10: Masse -> Masse Anschluss (Schwarz)
Pin 11: Masse -> Masse Anschluss (Schwarz)
Pin 12: BATT -> Eingang Betriebsspannung +12 Volt (Rot)
Pin 13: Ausgang RL (+)-> Positiver Lautsprecher Ausgang hinten links (Grün)
Pin 14: Ausgang RL (-)-> Negativer Lautsprecher Ausgang hinten links (Grün/Schwarz)
1
7
8
8
1

Verstärker Anschluss
•Die GZRA MICRO FOUR ist mit einem Anschlusskabel für Strom und einem weiteren Kabel für das
Eingangs-Signal ausgestattet. Um eine zuverlässige Verbindung zu gewährleisten, empfehlen wir unbedingt
die mitgelieferten Lüsterklemmen zu verwenden oder die Kabel mit einem Lötkolben sicher zu verlöten und
anschließend zu isolieren.
•Stellen Sie sicher, dass die angeschlossenen Kabel über einen guten Kontakt verfügen um Unterbrechung
oder Kurzschluss zu vermeiden.
•Benutzen Sie niemals ein anderes Anschlusskabel, als das mitgelieferte, spezifische Ground Zero Kabel.
Falls das Anschlusskabel einen Defekt vorweist, oder abhanden gekommen sein sollte, kontaktieren Sie
bitte den Ground Zero Service.
Einschalten des Verstärkers
Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung
automatisch wieder ein (ca. 80° C).
Einstellen der Eingangsempfindlichkeit
1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke.
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein.
WARNUNG !
Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem
lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von
lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der
allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

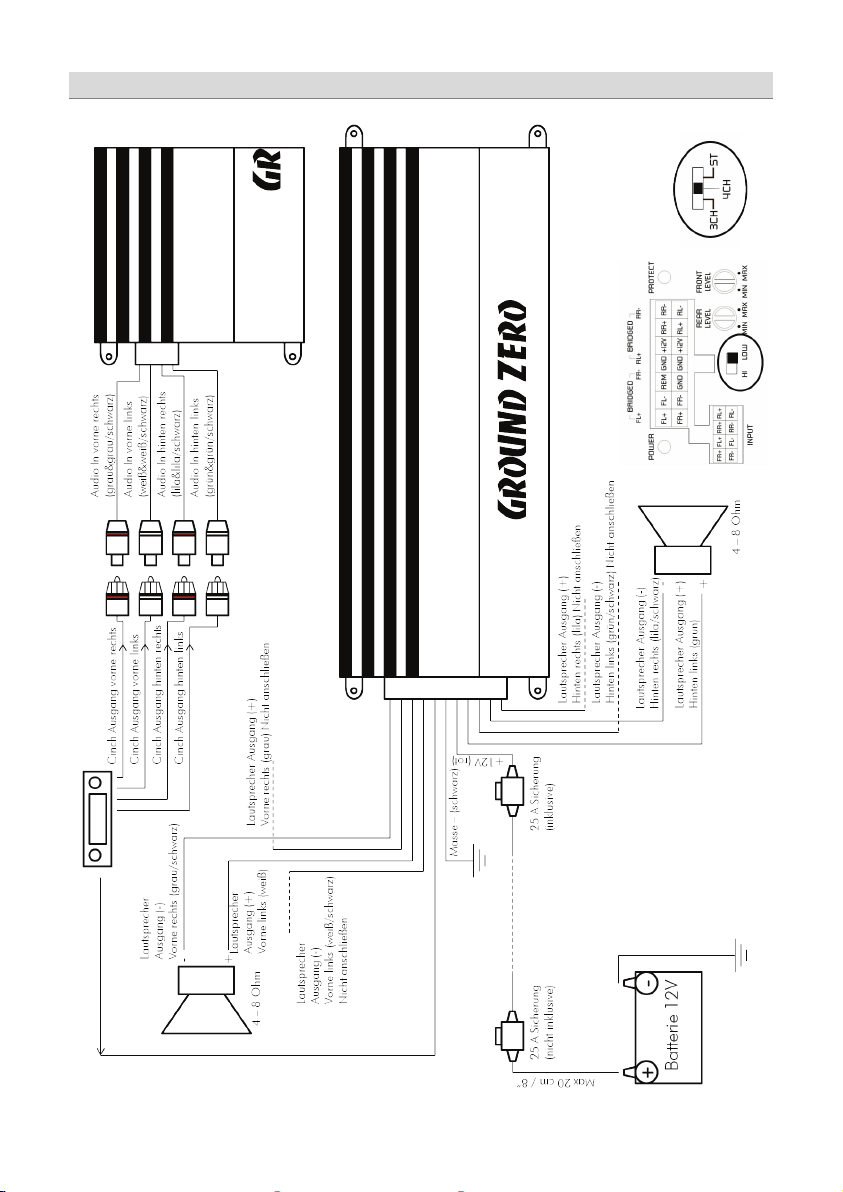

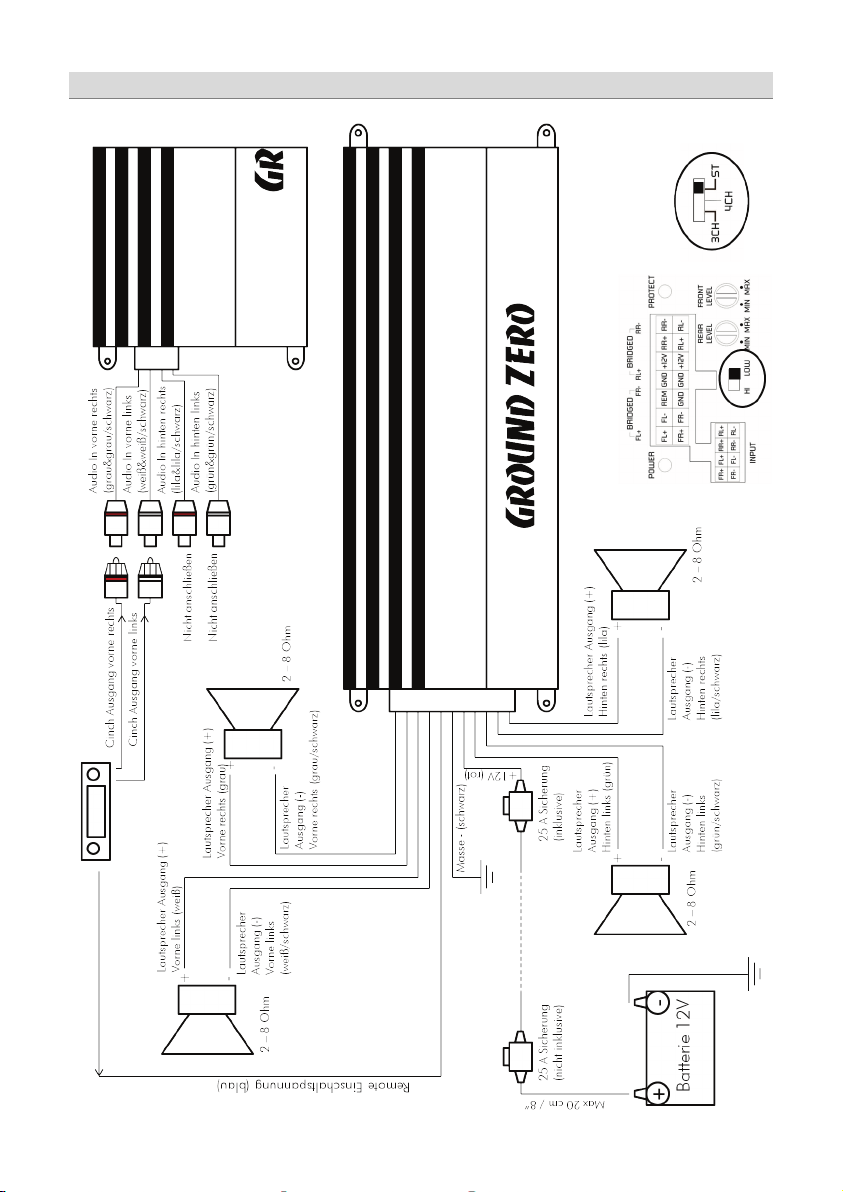

Cinch (Low Level) Verkabelung 4 Kanal Eingang / 4 Kanal Ausgang

Cinch (Low Level) Verkabelung 2 Kanal Eingang / 4 Kanal Ausgang

Cinch (Low Level) Verkabelung 2 Kanal Eingang / 3 Kanal Ausgang

Cinch (Low Level) Verkabelung 4 Kanal Eingang / 2 Kanal Ausgang

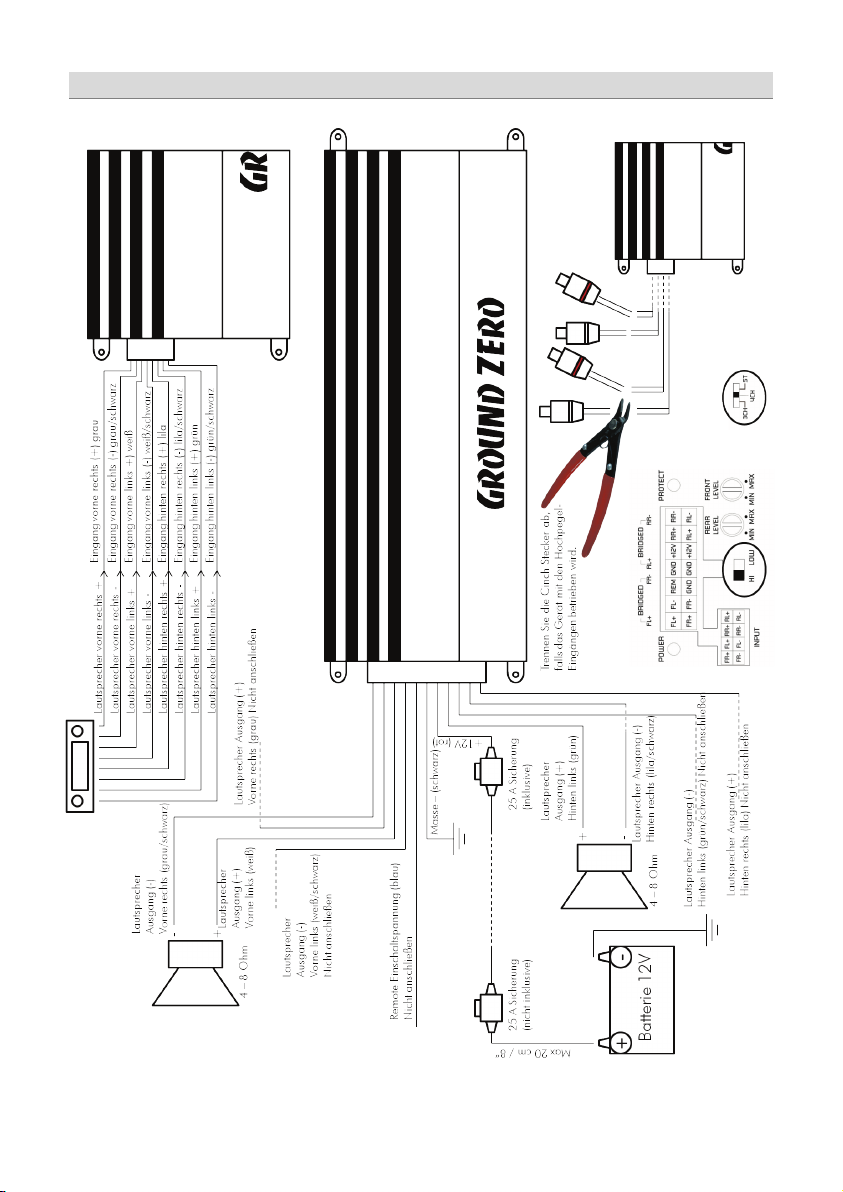

Hochpegel (High Level) Verkabelung 4 Kanal Eingang / 4 Kanal Ausgang

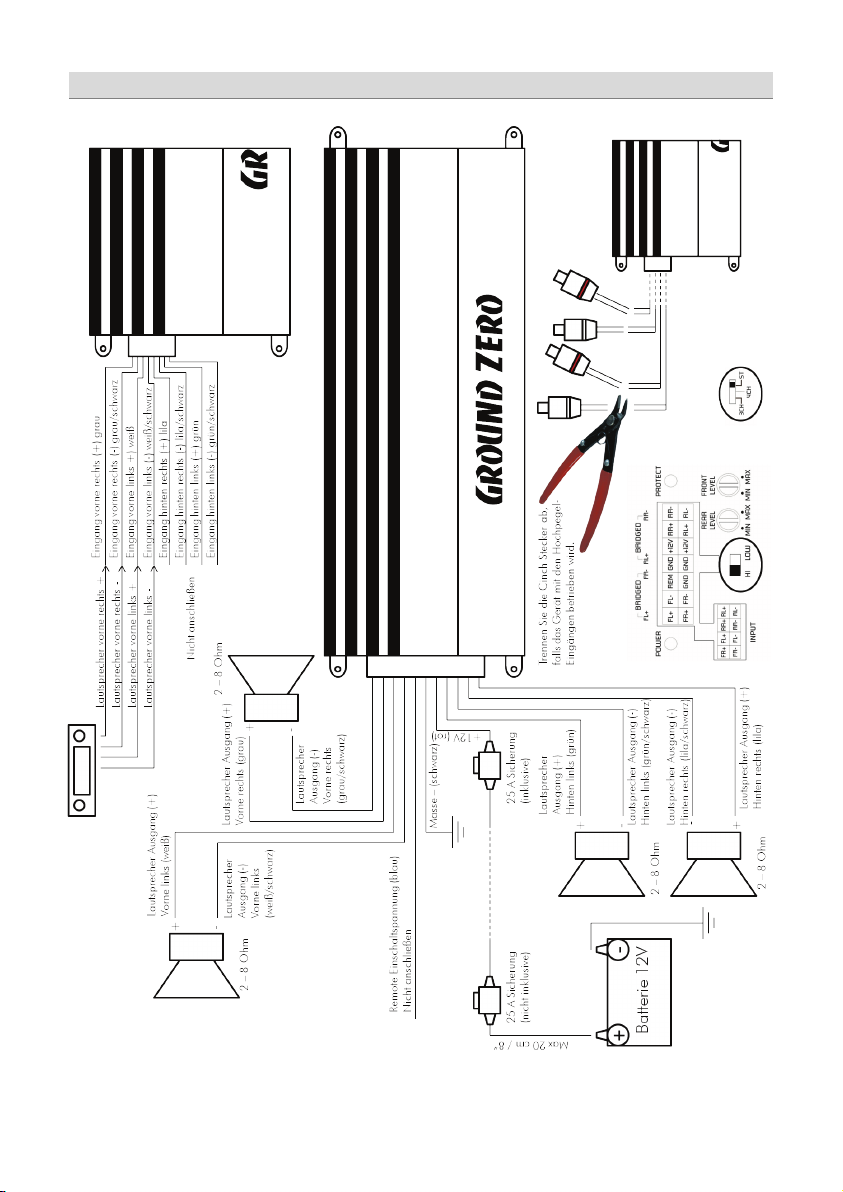

Hochpegel (High Level) Verkabelung 2 Kanal Eingang / 4 Kanal Ausgang

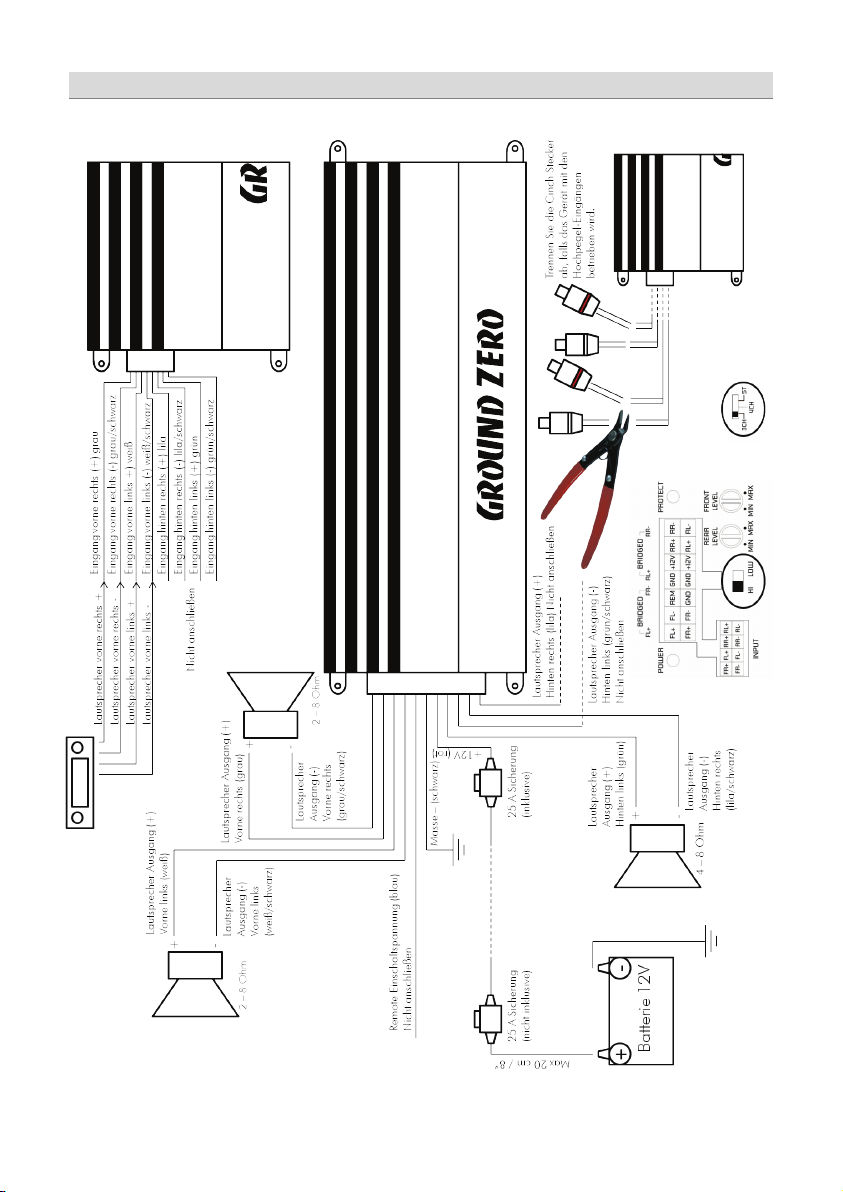

Hochpegel (High Level) Verkabelung 2 Kanal Eingang / 3 Kanal Ausgang

Hochpegel (High Level) Verkabelung 4 Kanal Eingang / 2 Kanal Ausgang

Technische Daten
Modell
GZRA MICRO FOUR
Typ
4 Kanal Fullrange Class D
RMS Power @ 4 / 2 Ω
CEA Standard CEA-2006-A
4 x 60 W / 4 x 100 W (1% THD+N)
RMS Power @ 4 Ωgebrückt
CEA Standard CEA-2006-A
2 x 200 W (1% THD+N)
2 x 250 W (10% THD+N)
Dämpfungsfaktor
> 100
Tiefpass Weiche
30 Hz – 400 Hz
Hochpass Weiche
30 Hz – 400 Hz
Frequenzgang
5 Hz – 38 kHz (± 1 dB)
Eingangsempfindlichkeit
200 mV – 5 V (± 5%)
Sicherung
25A
Min Power und Masse Kabel
8 mm² / 8 AWG
Abmessungen
B x H x L mm
75 x 44 x 190
Abmessungen
B x H x L inch
2.95“ x 1.73“ x 7.48“
Fehlersuche
Problem
Kontrolle
Hilfe
Kein Ton
Leuchtet die PWR LED?
Sicherung prüfen
Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen
Leuchtet die PROT LED?
Kurzschluss am Lautsprecher
Gerät überhitzt
Gerät defekt
Verstärker schaltet
nicht ein
Keine Stromzufuhr
Sicherung prüfen
+12Volt prüfen
Masse prüfen
Keine Spannung am Remote Remote am Radio prüfen
Verstärker schaltet
bei Lautstärke ab Lautsprecherimpedanz prüfen Prüfen Sie, ob der Widerstand am LS Terminal von 2 Ohm nicht unterschritten wird
Ton fehlt an einem
Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger
Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten
Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte,
die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden
sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the
original purchasing invoice showing the purchasing date and a detailed description of the failure. Failure
caused by overload, misuse or by using the product for competition purpose are not covered by the
warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van
garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan
wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige veranderingen of
verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La
présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise
alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme aux
normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir
nécessairement des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com

RADIOACTIVE-SERIES
AMPLIFIER
OWNER’S MANUAL
GZRA MICRO FOUR
Features
•High efficient compact amplifier
•4 Channel fullrange class D
•2 Ohm stable
•4 Ohm bridgeable
•Variable Highpass 30 - 400 Hz
•Variable Lowpass 30 - 400 Hz
•Adjustable input sensitivity
•Soft delayed remote turn on
•2x Stereo RCA input
•High level input including auto-on
•Thermal / Short / Overload protection

Tools and materials you need
•Screwdriver
•Electric drill, 3 mm / 0.12” carbide drill bit
•Mounting screws
•Soldering gun
•Power wire min. 8 mm² / 8AWG
•Ground wire min. 8 mm² / 8AWG
•Speaker wire min. 2 x 1,5 mm² / 15AWG
Please note
•As a precaution it is advisable to disconnect the vehicle’s battery before making connection to the +12
Volts supply wiring (see owner’s manual of your car for further information).
•Please use great caution drilling in your car. Your gas tank, brake lines or cables can be damaged by
puncturing with your drill bit – this could cause damage or failure of your cars operating systems.
•Never pass wires over sharp angles. It is recommended to buffer the power supply of the amplifier with an
additional capacitor (power cap) min. 1 F to guarantee a stable operation voltage.
Planning your system
Before beginning the installation, consider the following:
a) If you plan to expand your system by adding other components sometime in the future, ensure adequate
space is left, and cooling requirements are met.
b) If your radio is equipped with preamplifier outputs (RCA), it is advisable to use them.
Mounting your amplifier
a) Select a suitable location that is convenient for mounting, is accessible for wiring and has ample room for
air circulation and cooling.
b) Use the amplifier as a template to mark the mounting holes, remove the amplifier and drill 4 holes. Then
mount the amplifier with the mounting screws.
Warning
Chose a mounting position where all electric wires are protected from being damaged by sharp edges, heat or other
conditions. +12Volt DC electrical connections must be fused on the battery side. Make sure your radio and all other
devices will be turned off while connection your system.
If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the system. Using a fuse
of different type or rating may result in damage to this system which isn’t covered by the warranty.

Controls and functions
1
Mode switch
Adjust the crossover for the chosen utilization.
LPF – Only bass frequencies (below 30Hz - 400Hz) will be reproduced.
FULL – All frequencies will be reproduced.
HPF – Only middle and high frequencies (over 30Hz – 400Hz) will be
reproduced.
2
Input mode
To adjust the input mode (see below wiring diagrams)
3
Filter controller
Adjust the variable frequency to the desired frequency between 30 and
400 Hz using the controller.
4
High / Low switch
Switch between high and low level (RCA) input.
5
Input level controller
With this controller you can adjust the input sensitivity.
6
Status indication
GREEN – OK / RED – Error
7
Input connector
Pin 1: Input RL (-) -> Negative signal input rear left (Green/Black)
Pin 2: Input RR (-) -> Negative signal input rear right (Purple/Black)
Pin 3: Input FL (-) -> Negative signal input front left (White/Black)
Pin 4: Input FR (-) -> Negative signal input front left (Grey/Black)
Pin 5: Input RL (+) -> Positive signal input rear left (Green)
Pin 6: Input RR (+) -> Positive signal input rear right (Purple)
Pin 7: Input FL (+) -> Positive signal input front left (White)
Pin 8: Input FR (+) -> Positve signal input front right (Grey)
8
Main connector
Pin 1: Output FL (+)-> Positive speaker output front left (White)
Pin 2: Output FL (-)-> Negative speaker output front left (White/Black)
Pin 3: REM -> Remote – on (Blue)
Pin 4: GND -> Ground connection (Black)
Pin 5: BATT -> Input power supply +12 Volt (Red)
Pin 6: Output RR (+)-> Positive speaker output rear right (Purple)
Pin 7: Output RR (-)-> Negative speaker output rear right (Purple/Black)
Pin 8: Output FR (+)-> Positive speaker output front right (Grey)
Pin 9: Output FR (-)-> Negative speaker output front right (Grey/Black)
Pin 10: GND -> Ground connection (Black)
Pin 11: GND -> Ground connection (Black)
Pin 12: BATT -> Input power supply +12 Volt (Red)
Pin 13: Output RL (+)-> Positive speaker output rear left (Green)
Pin 14: Output RL (-)-> Negative speaker output rear left (Green/Black)
1
7
8
1
8

Amplifier connection
•The GZRA MICRO FOUR comes with one power and one signal connector cable. For a reliable connection
we strongly recommend to use the delivered spade connections or solder the joints.
•Make sure input connectors are making good contact with input jacks of the amplifier to avoid shortage or
interruption
•Never use any other connector instead of the original Ground Zero connector. In case of a defective
connector cable, please contact the Ground Zero service.
Turning on the amplifier
The amplifier automatically turns on a few seconds after you turn on your radio.
Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools
(At about 80° / 176° F).
Adjusting the audio level
1. LEVEL (Min/Max): Turn fully counter- clockwise to MIN position
2. Turn the auto sound system's volume control to about two-third of its full range.
3. Adjust LEVEL to a comfortable listening level.
WARNING !
High powered audio systems in a vehicle are capable of generating "Live Concert" levels of sound pressure. Continued
exposure to excessively high volume sound levels may cause hearing loss or damage. Also, operation of a motor
vehicle while listening to audio equipment at high volume levels may impair your ability to hear external sounds such
as; horns, warning signals, or emergency vehicles, thus constituting to a potential traffic hazard. In the interest of safety,
Consumer Electronics recommends listening at lower volume levels while driving.

RCA (low level) wiring 4 channel in / 4 channel out
