Grundig RR 720 CD User manual

Service Manual Audio
RR 720 CD
(G.DI 5251)
RR 760 CD
(G.DI 5351)
Btx * 32700 #
Materialnummer
Part Number 72010 759 3500
Änderungen vorbehalten
Subject to alteration
Printed in Germany FD
VK 232 0499
8002/8012, 8005/8015, 8006/8016
http:\\www.grundig.de
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Service
Manual Service Manual
RR 720 CD
RR 760 CD
Materialnr./Part No.
72010 759 3500
Sicherheit
Safety
Materialnr./Part No.
72010 800 0000
GrundigService
Hotline Deutschland...
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron (8.00-22.00 Uhr)
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-40
0180/52318-50
Telefon:
Fax:
Technik:
Ersatzteil-Verkauf: ...Mo.-Fr. 8.00-19.00 Uhr

Es gelten die Vorschriften und Sicherheitshin-
weise gemäß dem Service Manual "Sicherheit",
Materialnummer720108000000,sowiezusätz-
lich die eventuell abweichenden, landes-
spezifischen Vorschriften!
The regulations and safety instructions shall be
validasprovidedbythe"Safety"ServiceManual,
part number 72010 800 0000, as well as the
respective national deviations.
1 - 2 GRUNDIG Service
Allgemeiner Teil / General Section RR 720 CD / RR 760 CD
Table of Contents
Page
General Note................................................1 - 2
General Section.............................. 1 - 3 … 1 - 9
Service Hints.............................................................................. 1 - 3
Technical Data ........................................................................... 1 - 3

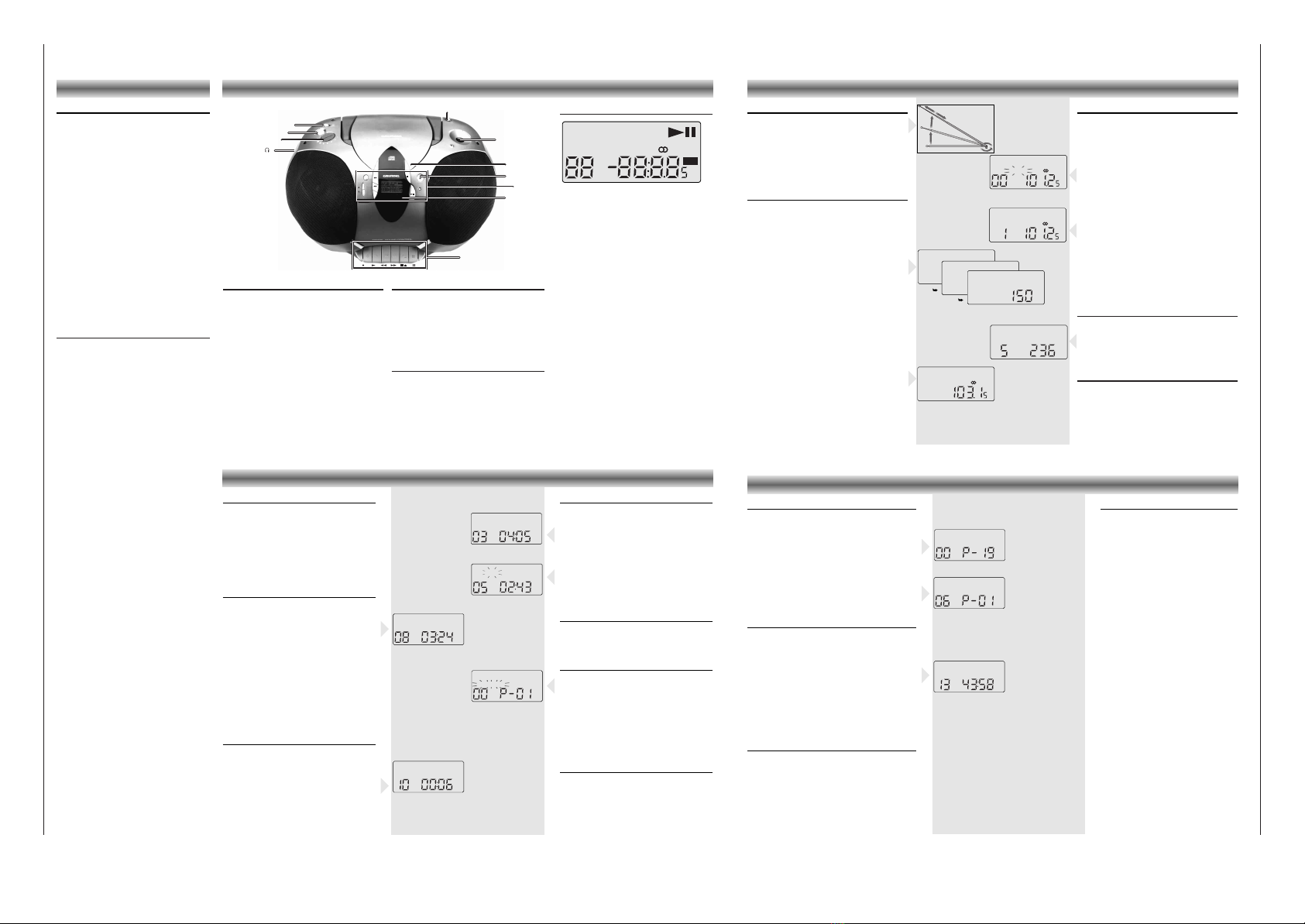

Operating Instructions................................................................ 1 - 5
Disassembly Instructions ........................................................... 1 - 6
Adjustment Procedures..................2 - 4 ... 2 - 6
Layout of the PCBs
and Circuit Diagrams ................... 3 - 1 … 3 - 25
Block Diagram – RR 720 CD ..................................................... 3 - 1
Block Diagram – RR 760 CD ..................................................... 3 - 1
Circuit Diagrams:
CPU Board, Key Board – RR 720 CD.................................... 3 - 2
CPU Board, Key Board – RR 760 CD.................................... 3 - 4
Amplifier Board – RR 720 CD, Rectifier Board,
Headphone Board – RR 720 CD / RR 760 CD .................... 3 - 10
Amplifier Board – RR 760 CD, Rectifier Board,
Headphone Board – RR 720 CD / RR 760 CD .................... 3 - 12
Function Board – RR 720 CD .............................................. 3 - 14
Function Board – RR 760 CD .............................................. 3 - 16
Tuner Board, DSC Switch Board,
Stereo/Mono Switch Board – RR 720 CD / RR 760 CD............. 3 - 18
CD Servo Board, CD LED Board – RR 720 CD / RR 760 CD .... 3 - 22
Display ....................................................................................... 3 - 7
Layout of the PCBs:
CPU Board – RR 720 CD / RR 760 CD ................................. 3 - 6
Key Board – RR 720 CD / RR 760 CD................................... 3 - 6
Headphone Board, Rectifier Board – RR 720 CD / RR 760 CD ... 3 - 8
Amplifier Board – RR 720 CD ................................................ 3 - 9
Amplifier Board – RR 760 CD ................................................ 3 - 9
Function Board – RR 720 CD .............................................. 3 - 15
Function Board – RR 760 CD .............................................. 3 - 17
Tuner Board, DSC Switch Board,
Stereo/Mono Switch Board – RR 720 CD / RR 760 CD............. 3 - 20
CD LED Board, CD Servo Board – RR 720 CD / RR 760 CD .... 3 - 20
Wiring Diagram – RR 720 CD / RR 760 CD ............................ 3 - 24
Exploded Views
and Spare Parts Lists .................... 4 - 1 … 4 - 5
Inhaltsverzeichnis
Seite
Allgemeiner Hinweis ...................................1 - 2
Allgemeiner Teil ............................. 1 - 3 … 1 - 9
Service-Hinweise ....................................................................... 1 - 3
Technische Daten ...................................................................... 1 - 3
Bedienhinweise.......................................................................... 1 - 4
Ausbauhinweise......................................................................... 1 - 6
Abgleichvorschriften ......................2 - 1 ... 2 - 3
Platinenabbildungen
und Schaltpläne ........................... 3 - 1 … 3 - 25
Blockschaltplan – RR 720 CD.................................................... 3 - 1
Blockschaltplan – RR 760 CD.................................................... 3 - 1
Schaltpläne:
CPU-Platte, Tastenplatte – RR 720 CD ................................. 3 - 2
CPU-Platte, Tastenplatte – RR 760 CD ................................. 3 - 4
Verstärkerplatte – RR 720 CD, Gleichrichterplatte,
Kopfhörerplatte – RR 720 CD / RR 760 CD......................... 3 - 10
Verstärkerplatte – RR 760 CD, Gleichrichterplatte,
Kopfhörerplatte – RR 720 CD / RR 760 CD......................... 3 - 12
Funktionsplatte – RR 720 CD .............................................. 3 - 14
Funktionsplatte – RR 760 CD .............................................. 3 - 16
Tuner-Platte, DSC-Schalterplatte,
Stereo/Mono-Schalter-Platte – RR 720 CD / RR 760 CD .......... 3 - 18
CD-Servo-Platte, CD-LED-Platte – RR 720 CD / RR 760 CD .... 3 - 22
Display ....................................................................................... 3 - 7
Platinenabbildungen:
CPU-Platte – RR 720 CD / RR 760 CD ................................. 3 - 6
Tastenplatte – RR 720 CD / RR 760 CD................................ 3 - 6
Kopfhörerplatte, Gleichrichterplatte – RR 720 CD / RR 760 CD ... 3 - 8
Verstärkerplatte – RR 720 CD ............................................... 3 - 9
Verstärkerplatte – RR 760 CD ............................................... 3 - 9
Funktionsplatte – RR 720 CD .............................................. 3 - 15
Funktionsplatte – RR 760 CD .............................................. 3 - 17
Tuner-Platte, DSC-Schalterplatte,
Stereo/Mono-Schalter-Platte – RR 720 CD / RR 760 CD .......... 3 - 20
CD-LED-Platte, CD-Servo-Platte – RR 720 CD / RR 760 CD .... 3 - 20
Verdrahtungsplan – RR 720 CD / RR 760 CD......................... 3 - 24
Explosionszeichnungen
und Ersatzteillisten ........................ 4 - 1 … 4 - 5
Allgemeiner Hinweis
Meßgeräte
Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie
unter folgender Adresse erhalten:
General Note
Test Equipment
Please note the GRUNDIG Catalog "Test and Measuring Equipment"
obtainable from:
Grundig AG Geschäftsbereich Instruments Test- und Meßsysteme
Würzburger Str. 150, D-90766 Fürth
Tel.: 0911 / 703-4118, Fax: 0911 / 703-4130
eMail: [email protected], Internet: http://www.grundig-instruments.de

GRUNDIG Service 1 - 3
Allgemeiner Teil / General SectionRR 720 CD / RR 760 CD
Technische Daten
Spannungsversorgung:
Netzbetrieb ............................................................... 230V, 50/60Hz
Batteriebetrieb ................................................. 8 x 1,5V (R20, UM1)
Stützbatterien für Speicher .........................................2 x 1,5V (AA)
Verstärkerteil:
Ausgangsleistung (DIN 45324, 10% THD):
Musikleistung ................................................................ 2 x 4500mW
Sinusleistung................................................................. 2 x 2500mW
Stereo-Kopfhörer-Klinkenbuchse ........................................ 3,5mm ø
Rundfunkteil:
Wellenbereiche ...................................................FM 87,5 – 108MHz
MW 522 – 1620kHz
LW 146 – 281kHz
Antennen.................................................... Teleskopantenne für FM
eingebaute Ferritstab-Antenne für MW/LW
Cassettenteil:
Tonträger ..................................Compact-Cassette nach DIN 45516
Spurlage.......................................................Viertelspur international
Bandgeschwindigkeit ..................................................... 4,76cm/sec.
Motor ..................................................................... Gleichstrommotor
Frequenzübertragungsbereich .................................... 125Hz – 8kHz
Geräuschspannungsabstand ................................................. ≥45dB
Gleichlauffehler .................................................................... ≤0,35%
Automatik ............................Aussteuerungsautomatik bei Aufnahme
Automatisches Auslösen der Tasten am Bandende
CD-Teil:
Frequenzübertragungsbereich .................................... 20Hz – 20kHz
Geräuschspannungsabstand ................................................. > 68dB
Technical Data
Power Supply:
Mains operation ........................................................ 230V, 50/60Hz
Battery operation ............................................. 8 x 1.5V (R20, UM1)
Memory back-up batteries...........................................2 x 1.5V (AA)
Amplifier Section:
Output power (DIN 45324, 10% THD):
Music power ................................................................. 2 x 4500mW
Nominal power.............................................................. 2 x 2500mW
Jack socket for stereo headphones ................................... 3.5mm ø
Radio Section:
Waveband ...........................................................FM 87.5 – 108MHz
MW 522 – 1620kHz
LW 146 – 281kHz
Aerials ......................................................... Telescopic aerial for FM
Built in ferrite rod aerial for MW/LW
Cassette Section:
Cassette........................................ Compact cassette to DIN 45516
Track System............................................International quartertrack
Tape Speed ...................................................................4.76cm/sec.
Motor..................................................................................DC motor
Frequency Range .......................................................125Hz – 8kHz
S/N Ratio (weighted) ............................................................. ≥45dB
Wow and Flutter .................................................................. ≤0.35%
Automatic..................................... Automatic recording level control
Automatic button release at tape end
CD Section:
Frequency range ........................................................ 20Hz – 20kHz
S/N ratio, weighted ................................................................> 68dB
Allgemeiner Teil
Service-Hinweise
Cassettenteil
ÜberprüfenSievorBeginnderService-Arbeiten, ob die Magnetköpfe,
die Tonwelle und die Gummiandruckrolle frei von Bandabrieb sind.
Zum Reinigen dieser Teile verwenden Sie ein mit Spiritus oder Reini-
gungsbenzin getränktes Wattestäbchen; dadurch verbessert sich der
Aufnahme- und Wiedergabepegel, sowie der Bandlauf.
Nach dem Ersatz von Magnetköpfen oder sonstiger Bauteile müssen
die technischen Daten des Gerätes anhand der im Service Manual
vorgegebenen Meßwerte überprüft bzw. eingestellt werden.
CD-Teil
Bei Ausbau der CD-Lasereinheit muß vor
Abziehen der Steckverbindungen eine
Schutzlötstelleauf derLeiterplatte der Laser-
einheit angebracht werden, um eine
Zerstörung der Laserdiode durch statische
Aufladung zu vermeiden.
Beim Einbau einer neuen Lasereinheit
(CD-Laufwerk) muß nach Einstecken der
Steckverbinder die werkseitig angebrach-
te Schutzlötstelle entfernt werden!
Geräte mit Stereo/Mono-Schalter
Ab der Geräte-Seriennummer 014584 für das Gerät RR 720 CD und
derGeräte-Seriennummer006153fürdas GerätRR 760CD wurden
folgende Änderungen eingeführt (Seriennummern-Aufkleber befin-
det sich im Batteriefach):
-Ein in der Geräterückwand befindlicher Stereo/Mono-Schalter.
-Durch eine jetzt von außen zugängliche Schraube Bwird der
Ausbau der Geräterückwand erleichtert (siehe Ausbau Punkt 1).
General Section
Service Hints
Cassette Section
Beforecommencingservicework,ensurethatthemagneticheads,the
capstan and the pinch roller are free from particles produced by tape
abrasion. The recording and playback levels and the tape run can be
improvedbycleaningthesepartswithacotton-wooltipsoakedinspirit
or cleaning benzine.
If the heads or other components have been replaced, the technical
data of the recorder must be checked or adjusted according to the
values specified in the Service Manual.
CD Section
When removing the Laser pick-up, the Laser
pick-up PCB must be provided with a protec-
tive soldered joint before unplugging the
connectors to avoid damage to the Laser
diode by static charges.
When inserting the new Laser pick-up (CD
drive mechanism) the soldered joint fitted
at the factory must be removed after the
connectors are plugged in.
Models with Stereo/Mono Switch
In RR 720 CD models from serial number 014584 onwards, and
RR 760 CD models from serial number 006153 onwards (label with
serial number is in the battery compartment), the following changes
have been made:
-A Stereo/Mono Switch is fitted to the rear of the casing.
- A screw Baccessible from outside makes it easier to disassemble
the rear of the casing (see Point 1 of the Disassembly Instructions).
Laseranschlußplatte
Laser PCB
Schutzlötstelle
protective soldered joint

Allgemeiner Teil / General Section RR 720 CD / RR 760 CD
1 - 4 GRUNDIG Service
Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren
Materialnummer Sie in der entsprechenden Ersatzteilliste finden.
BEDIENELEMENTE
Ober- und Vorderseite
p–Buchse für Stereo-Kopfhörer
VOLUME –zum Einstellen der Lautstärke
SURROUND –zum Ein- und Ausschalten des
SOUND Surround-Sound-Effektes
FUNCTION
– CD: zum Umschalten auf
C D-Betrieb
– TAPE: zum Umschalten auf Cassetten-
betrieb
– RADIO: zum Umschalten auf
Radioempfang
ANTENNA –Teleskopantenne für FM-
Empfang
DIGITAL SOUND CONTROL DSC – zum Wählen
der gewünschten Klangeffekte:
CLASSIC, ROCK oder POP.
OPEN/CLOSE –zum Öffnen und Schließen des
CD-Deckels
STANDBY –ein/aus des Geräts
STANDBY 6–erlischt, wenn das Gerät
eingeschaltet wird.
REMOTE –zum Empfang der Fernbedien-
SENSOR signale
(nur RR 760 CD)
Rückseite
Batteriefach: – für 8 Monozellen, Typ R20,
UM1 oder D
Batteriefach für Stützbatterien: für 2 Alkaline-
Batterien, Typ LR6, größe AA
AC ~: –Netzanschlußbuchse
Display (Abbildung RR 760 CD)
Das Display zeigt:
CLASSIC, ROCK, POP: zeigt den gewählten Klangeffekt
TAPE: leuchtet, wenn das Cassettendeck
selektiert ist
B: leuchtet während CD-Wiedergabe
; : leuchtet in Stellung CD-Pause
INTRO:
leuchtet während der Funktion INTRO
REPEAT: leuchtet bei Wiederholung aller Titel,
blinkt bei Wiederholung eines Titels
RANDOM: leuchtet während der Funktion RANDOM
CH: zeigt die Radiospeichernummer an
TRACK: zeigt CD-Titel an
MEMORY: Programmieren oder Abspielen des
Programms (CD) oder
Senderspeicher (Radio)
): leuchtet auf, wenn ein UKW-Stereo-
Sender empfangen wird
VOLUME:
(nur RR 760 CD) leuchtet, wenn die
Lautstärke eingestellt wird.
(Angezeigt in dB)
MW/FM/LW :zeigt den ausgewählten
Wellenbereich an
88 Titelnummer (CD) oder
Speicherplatz (Radio)
88 : 8 . 85: Spielzeit (CD) oder Senderfrequenz
(Radio)
MHz/kHz: die Frequenz des empfangenen
Senders wird in MHz (FM) oder
kHz (MW/LW) angezeigt
FM
MW
LW kHz
MHz
CHTRACK MEMORY
INTRO REPEAT RANDOM
CLASSIC ROCK POP TAPE
VOLUME
dB
Radio
(FUNCTION-Schalter auf Position RADIO)
PROG. –zum Programmieren der Festsender
DOWN Q – zum Abstimmen auf einen
UP R Radiosender
BAND –zum Wählen zwischen FM, MW,
und LW
MEM 34 –
zur Auswahl der Senderspeicher
Cassette
(FUNCTION-Schalter auf Position TAPE)
0–Starten der Aufnahme
B–Starten der Wiedergabe
Q–schneller Rücklauf
R–schneller Vorlauf
9// –Stoppen des Bandlaufs und Öffnen
des Cassettenfachs
;–unterbrechen/fortsetzen der
Wiedergabe/ Aufnahme
CD
(FUNCTION-Schalter auf Position CD)
PLAY/PAUSE 2; –zum Starten/Unterbrechen der
Wiedergabe
STOP 9–
zum Stoppen der Wiedergabe
PROG. –zum Programmieren von Titeln im
Speicher
R-SKIP Q–
zum Überspringen von Titeln und
zum Suchen in Rückwärtsrichtung
F-SKIP R– zum Überspringen von Titeln und
zum Suchen in Vorwärtsrichtung
INTRO –zur Wiedergabe der ersten 10
Sekunden jedes Titels
REPEAT –zum Wiederholen eines
Titels/aller Titel
RANDOM –zur Wiedergabe aller Titel in
zufälliger Reihenfolge
BEDIENELEMENTE
ANTENNA
TAPE DIRECTION
VOL
CD
TAPE
RADIO
CASSETTE
ANTENNA
FUNCTION
VOLUME
OPEN/CLOSE
STANDBY
DIGITAL SOUND
CONTROL
CD/RADIO
PLAY/
PAUSE
STOP
STANDBY
PROG
UP/
F-SKIP
DOWN/
R-SKIP
REPEAT
RANDOM
INTRO
BAND
MEM
RR 760 CD
RADIO CASSETTE RECORDER WITH CD
s
u
r
r
o
u
n
d
s
o
u
n
d
D
I
G
I
T
A
L
S
O
U
N
D
C
O
N
T
R
O
L
REMOTE
SENSOR
SURROUND SOUND
die Abbildung zeigt: RR 760 CD
Radioantennen
– Bei UKW-Empfang (FM) die Teleskopantenne heraus-
ziehen und durch Neigen und Drehen ausrichten. Bei
zu starkem UKW-Signal (in Sendernähe)
empfiehlt es sich die Antenne einzuschieben.
– Für MW/LW-E mpfang hat das Gerät eine einge-
baute Antenne. Die Teleskopantenne kann also
eingeschoben bleiben. Zum Ausrichten der
Antenne das ganze Gerät drehen.
Rundfunkempfang
• Den FUNCTION-Schalter auf RADIO stellen.
• Den Ton mit den Reglern VOLUME, DSC und
SURROUND SOUND einstellen.
• Sie können einen Stereo-Kopfhörer mit 3,5 mm
Stecker an die Buchse panschließen.
– Die Lautsprecher werden damit abgeschaltet.
• Den Wellenbereich mit der BAND-Taste wählen.
• Starten Sie den automatischen Sendersuchlauf,
indem Sie die Tasten UP Rbzw.
DOWN Qein oder zwei Sekunden gedrückt
halten und dann loslassen.
– Der Tuner sucht automatisch den nächsten Sender
mit ausreichender Signalstärke.
•
Wiederholen Sie diese Schritte für weitere Sender.
• Um schwache Sender abzustimmen, drücken Sie
kurz auf die Taste UP Rbzw. DOWN Q bis
die richtige Frequenz an gezeigt wird oder die
Empfangsqualität optimal ist.
– Wenn die Anzeige ')' erscheint, empfangen
Sie einen UKW-Stereo-Sender.
Speichern von Stationen
Sie können bis zu 40 Stationen speichern.
(20 x FM, 10 x MW und 10 x LW).
• Den Wellenbereich mit der BAND-Taste wählen.
• Suchen Sie einen Sender durch Drücken der
Taste UP Roder DOWN Q.
• Drücken Sie die Taste PROG..
– Die Anzeige 'MEMORY' fängt an zu blinken.
• Wählen Sie innerhalb von 5 Sekunden den
Speicherplatz, dem Sie eine Station zuordnen
möchten mit MEM 3oder 4. Ansonsten wird die
Funktion ohne Speicherung automatisch beendet.
•
Solange 'MEMORY' blinkt, drücken Sie die Taste
PROG., um einen Sender zu speichern.
– Die Anzeige 'MEMORY' erlischt.
Im Display erscheint nun der Speicherplatz, die
Frequenz und der Wellenbereich.
• Wenn Sie einen Sender einem Speicherplatz
zuordnen, der bereits mit einem Sender belegt
war, wird der alte gelöscht und durch den neuen
ausgetauscht.
Stationswahl
• Den Wellenbereich mit der BAND-Taste wählen.
• Wählen Sie den gewünschten Speicherplatz mit
der Taste MEM 3oder 4.
– Die Speicherplatznummer, die Frequenz und der
Wellenbereich werden angezeigt.
Funktion 'Last Station Memory'
LAST STATION MEMORY bedeutet, das Gerät
merkt sich die jeweils zuletzt eingestellte Frequenz.
Mit dieser Funktion läßt sich sicherstellen, daß der
Sender der vor dem Ausschalten eingestellt war
nach dem Einschalten wieder zu hören ist.
RADIO
FM MHz
LW kHz
CH
FM
MW
LW kHz
FM MHz
CH
FM MHz
CH MEMORY
Abspielen einer CD
Rasches Suchen einer Passage
•R-SKIP Qgedrückt halten, um in Richtung
Plattenanfang zu suchen.
•F-SKIP Rgedrückt halten, um in Richtung
Plattenende zu suchen.
Hinweis: Dies ist ein 'hörbares Suchen'.
Während des Suchens wird die Lautstärke redu-
ziert und nach dem Loslassen der Taste wird die
Lautstärke auf ihren normalen Wert zurückgestellt.
Random
• Drücken Sie RANDOM.
– Die Anzeige 'RANDOM' erscheint im Display.
• Drücken Sie PLAY/PAUSE 2;.
– Die Musiktitel werden in zufälliger Reihenfolge
abgespielt, bis jeder Titel einmal gespielt wurde.
• Drücken Sie die Taste RANDOM während der
Wiedergabe, wird das Abspielen in zufälliger
Reihenfolge ab Ende des aktuellen Titels gestartet.
• Die Funktion wird beendet, wenn Sie die Taste
STOP 9(die Wiedergabe wird gestoppt) oder
RANDOM drücken; in diesem Fall werden die
nachfolgenden Stücke in gewohnter
Reihenfolge wiedergegeben.
•
Die Funktion 'RANDOM' ist nicht möglich,
solange Sie ein Programm abspielen.
Intro
• Drücken Sie die Taste INTRO, um jeweils nur
die ersten 10 Sekunden jedes Titels
wiederzugeben.
– Die Anzeige 'INTRO' erscheint im Display.
Der CD-Spieler beendet die Wiedergabe nach
dem letzten Titel.
• Die Funktion wird beendet, wenn Sie die Taste
STOP 9(die Wiedergabe wird gestoppt) oder
INTRO drücken; in diesem Fall werden die
nachfolgenden Stücke normal wiedergegeben.
Repeat
Wiederholung der CD
• Durch einmaliges Drücken von REPEAT werden
alle Musiktitel wiederholt.
–'REPEAT' leuchtet auf; die CD wird jetzt ständig
wiederholt.
Wiederholung eines Titels
• Durch nochmaliges Drücken von REPEAT wird
ein Musiktitel wiederholt.
–'REPEAT' fängt an zu blinken; der aktuelle Titel
wird jetzt ständig wiederholt.
•U
m die Wiederholfunktion zu beenden, drücken
Sie die Taste REPEAT erneut oder STOP 9.
Programmieren
Sie können maximal 20 Titel in jeder beliebigen
Reihenfolge speichern. Beim Versuch mehr als 20
Titel zu speichern, wird die Programmierfunktion
von Anfang an wiederholt.
Speichern eines Programms
• In Stellung STOP, drücken Sie die Taste PROG..
'MEMORY' und 'TRACK' blinken.
• Wählen Sie den gewünschten Titel mit den
Tasten R-SKIP Q
oder F-SKIP R .
• Speichern Sie diese Nummer durch Drücken
der PROG.-Taste.
• Wählen und speichern Sie in dieser Weise
alle gewünschten Titel.
• Drücken Sie die Taste PLAY/PAUSE 2; um die
Wiedergabe des Programms zu starten.
Kontrolle des Programms
• In Stellung STOP, wenn Sie wiederholt die Taste
PROGRAM drücken, zeigt das Display nachein-
ander alle gespeicherten Titelnummern in
Reihenfolge an.
• Taste PLAY/PAUSE 2; drücken um die
Wiedergabe des Programms zu starten.
TRACK MEMORY
TRACK
REPEAT
TRACK
REPEAT
TRACK
INTRO
TRACK RANDOM
CD-SPIELER
Aufnahme
CD Synchro – Aufnahme vom CD-Spieler
• Den FUNCTION-Schalter auf CD stellen.
• Sie brauchen den CD-Spieler nicht
separat zu starten: sobald Sie auf 0
drücken, startet der CD-Spieler
automatisch.
– Steht der CD-Spieler in Stellung STOP,
startet die Aufnahme vom Anfang der CD
(oder vom Anfang des gespeicherten
Programms).
• Um eine Aufnahme in der Mitte eines
Stücks zu starten, beginnen Sie die CD-
Wiedergabe wie gewohnt.
• Sobald die gewünschte Passage erreicht
ist, drücken Sie auf Pause und
anschließend auf 0, um die Aufnahme zu
starten.
Aufnahme vom Radio
• Den FUNCTION-Schalter auf RADIO
stellen.
•
Den Wellenbereich mit der BAND-Taste
wählen.
• Wählen Sie die gewünschte Station mit
den Tasten UP R/ DOWN Q oder
MEM 3/ 4.
• Zum Aufnahmestart auf 0drücken.
TRACK
TRACK MEMORY
TRACK MEMORY
Ändern des Programms
Titel dem Programm hinzufügen
• Drücken Sie mehrmals PROG. bis im Display der erste
freie Speicherplatz erscheint (unter TRACK erscheint 00).
• Nun können Sie zu der aktuellen Reihenfolge, wie vor -
her beschrieben, weitere Titel speichern (bis zu 20).
Ersetzen von gespeicherten Titeln
• Drücken Sie mehrmals PROG. bis der Titel, den Sie
ersetzen wollen, im Display erscheint.
• Wählen Sie den Titel aus, der an dieser Stelle
gespeichert werden soll.
• Speichern Sie diese Nummer durch Drücken der
PROG.-Taste.
Abspielen des Programms
• Drücken Sie einmal PROG., um den ersten Titel des
Programms anzeigen zu lassen.
• Taste PLAY/PAUSE 2; drücken.
–
Das Abspielen beginnt mit dem ersten Programmtitel.
– Nach dem letzten Titel wird das Abspielen gestoppt.
– Danach erscheint im Display die Gesamtspielzeit
und die Titelanzahl der CD.
• Sie können die Wiedergabe durch Drücken der
Taste STOP 9beenden.
•
Während der Wiedergabe eines Programms können mit
R-SKIP Qoder F-SKIP R die gewünschten
programmierten Titel angewählt werden.
Löschen eines Programms
• Um alle programmierten Titel zu löschen, d rücken
Sie PROG. und danach die Taste STOP 9.
– Das Löschen von allen Titeln ist nur möglich, wenn
der CD-Spieler auf Stop geschaltet ist.
• Der Inhalt des Programms wird auch gelöscht:
– durch Öffnen des CD-Fachs mit OPEN/CLOSE;
– wenn der FUNCTION-Schalter betätigt wird;
– wenn die Batterien ausgehen oder bei anderen
Stromunterbrechungen.
CASSETTENDECKCD-SPIELER

RR 720 CD / RR 760 CD Allgemeiner Teil / General Section
GRUNDIG Service 1 - 5
Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the
relevant spare parts list.
CONTROLS
Top and front panel
p–connection for headphones
VOLUME –to adjust the volume.
SURROUND –to switch the surround sound
effect
SOUND – on and off
FUNCTION
– CD: to switch to CD mode
– TAPE: to switch to TAPE mode
– RADIO: to switch to RADIO mode
ANTENNA –telescopic aerial for FM
reception
DIGITAL SOUND CONTROL DSC – to select the
desired sound effect: CLASSIC,
ROCK or POP.
OPEN/CLOSE –to open and close the CD door
STANDBY –to switch the unit on and off
STANDBY 6–goes out when the unit is on
REMOTE –to receive the remote signals
SENSOR ( only RR 760 CD)
Back panel
Battery compartment: – for inserting 8 batteries
type R20, UM1 or D-cells.
Back up battery compartment: – for inserting 2
batteries type R6,UM-3 or AA-
cells
AC MAINS –Socket for mains lead.
Display (illustration: RR 760 CD)
The display indicates:
CLASSIC, ROCK, POP: the selected sound effect.
TAPE: when cassette deck is selected
Blights up during CD playback
;lights up during the CD pause mode
INTRO: lights up during the INTRO function
REPEAT: lights up = repeat all
flashing = repeat one
RANDOM:
lights up during the RANDOM function
CH: indicates the radio memory channel
TRACK: indicates the CD track
MEMORY: programming or programme play-
back (CD) or storing stations (radio)
): lights up when receiving FM stereo
stations
VOLUME:
(only RR 760 CD) lights up when
adjusting the volume indicated in dB
MW/FM/LW :indicates the selected waveband
88 track number (CD) or memory
channel (radio)
88 : 8 . 85: playing time (CD) or station
frequency (radio)
MHz/kHz: for FM reception the frequencies
are indicated in MHz and for
MW/LW reception in kHz
FM
MW
LW kHz
MHz
CHTRACK MEMORY
INTRO REPEAT RANDOM
CLASSIC ROCK POP TAPE
VOLUME
dB
Radio
(FUNCTION switch in position RADIO)
PROG. –to store the radio stations
DOWN Q–to tune backward
UP R–to tune forward
BAND –to select between FM, MW,
and LW waveband
MEM 34 –
to select the next/previous
memory position
Cassette
(FUNCTION switch in position TAPE)
0–to start recording
B–to start cassette playback
Q–fast rewind
R–fast forward
9//–to stop and eject the cassette
;–to interrupt and continue playback
and recording
CD
(FUNCTION switch in position CD)
PLAY/PAUSE 2; –to start and interrupt
playback
STOP 9–to stop playback
PROG. –to programme track numbers
in the memory
R-SKIP Q–to skip and search
backward
F-SKIP R–to skip and search forward
INTRO –to play only the first 10
seconds of each title
REPEAT –to repeat one/all tracks
RANDOM –to play the titles of a CD in
random order
CONTROLS
ANTENNA
TAPE DIRECTION
VOL
CD
TAPE
RADIO
CASSETTE
ANTENNA
FUNCTION
VOLUME
OPEN/CLOSE
STANDBY
DIGITAL SOUND
CONTROL
CD/RADIO
PLAY/
PAUSE
STOP
STANDBY
PROG
UP/
F-SKIP
DOWN/
R-SKIP
REPEAT
RANDOM
INTRO
BAND
MEM
RR 760 CD
RADIO CASSETTE RECORDER WITH CD
s
u
r
r
o
u
n
d
s
o
u
n
d
D
I
G
I
T
A
L
S
O
U
N
D
C
O
N
T
R
O
L
REMOTE
SENSOR
SURROUND SOUND
the picture shows: RR 760 CD
Radio aerials
– For FM, pull out the telescopic aerial. To
improve FM-reception, incline and turn the
aerial.
Reduce its length if the FM-signal is too strong
(very close to a transmitter).
– For MW/LW, the set is provided with a built-
in aerial, so the telescopic aerial is not
needed. Direct the aerial by turning the whole
set.
Radio reception
• Set the FUNCTION switch to RADIO.
• Adjust the sound using the VOLUME, DSC and
SURROUND SOUND controls.
• You may connect stereo headphones having a
3.5 mm plug to the jack p.
– Inserting the plug will disconnect the speakers.
• Select the wave band using the BAND button.
• Start the automatic station search by holding
the UP 22 or DOWN 11 button down for one
or two seconds, and then releasing it.
– The tuner automatically searches for the next
station with sufficient signal strength.
• Repeat this step to search for other stations.
• To tune to a weak station, briefly press the
UP 22 or DOWN 11 buttons several times
until the correct frequency is displayed, or until
reception is best.
– When ')' appears on the display, you are
receiving an FM stereo transmitter.
Storing stations
You can store a maximum of 40 stations
(20 x FM, 10 x MW and 10 x LW).
• Select the wave band using the BAND button.
• Select the desired station with the UP 22 or
DOWN 11 buttons.
• Press the PROG. button.
–'MEMORY' starts flashing on the display.
• Select within 5 seconds the channel you wish
to assign to this station with the MEM 3or 4
buttons. If not, you will leave the function
without storing the station.
•
While 'MEMORY' is flashing , press PROG. to
store this station.
–'MEMORY' disappears from the display.
The display now indicates the station's
assigned channel, its frequency and
waveband.
• If you assign a station to a channel that had
been previously assigned to a different station,
the old station is deleted and replaced by the
new one.
Selecting stations
• Select the wave band using the BAND button.
• Select the desired memory channel with the
MEM 3or 4button.
– The display indicates the selected channel, the
station frequency and waveband.
Last station memory
LAST STATION MEMORY means that the unit
'remembers' the last frequency that was tuned to.
This function ensures that the station which was
selected before the radio was switched off is
automatically selected again when your radio is
switched back on.
RADIO
FM MHz
LW kHz
CH
FM
MW
LW kHz
FM MHz
CH
FM MHz
CH MEMORY
Playing a CD
Searching for a passage during play
• Hold R-SKIP Qdown to search backwards
to the beginning.
• Hold F-SKIP Rdown to search forwards to
the end.
Note: This function can be described as
'audibly' searching for a title.
During the search, volume is reduced and returns to
i ts adjusted level as soon as the button is released.
Random
• Press the RANDOM button.
–'RANDOM' lights up on the display.
• Press PLAY/PAUSE 2;.
– The tracks are played in random order until all
of them have been played once.
•
By pressing RANDOM during playback, random
play starts from the end of the playing track.
• The function is deactivated by pressing
STOP 9(in which case the CD stops) or
RANDOM; in this case the remaining tracks
are played in their normal order.
• The random function is not possible during
playback of a programme.
Intro
• Press INTRO to play only the first 10 seconds
of each title.
–'INTRO' lights up on the display.
After the last title, the CD player stops.
• The function is deactivated by pressing
STOP 9(in which case the CD stops) or
INTRO; in this case the remaining tracks are
played back in the normal way.
Repeat
Repeating the CD
• By pressing REPEAT once, all tracks are
repeated.
–'REPEAT' lights up; the CD will now be
repeated continuously.
Repeating a track
• By pressing REPEAT twice, one track is
repeated.
–'REPEAT' starts flashing; the actual track will
now be repeated continuously.
• To switch the repeat mode off, press REPEAT
one more time, or press STOP 9.
Programming
By programming the player you can play up to
20 tracks in any desired order. If you exceed the
maximum of 20 tracks, the programme function
will start again from the beginning.
Storing a programme
• In STOP mode, press PROG..
'MEMORY' and 'TRACK' start flashing.
• Select the first desired track using R-SKIP Q
or F-SKIP R .
• Store this track by pressing PROG. again.
• Select and store in this way all desired titles.
• Press PLAY/PAUSE 2; to start playback of the
programme.
Checking the programme
• In STOP mode, press PROG. repeatedly: The
display shows in sequence all programmed
track numbers.
• Press PLAY/PAUSE 2; to start playback of the
programme.
TRACK MEMORY
TRACK
REPEAT
TRACK
REPEAT
TRACK
INTRO
TRACK RANDOM
CD PLAYER Cassette recording
Recording from the CD player
(CD synchro recording)
• Set the FUNCTION switch to CD.
• It’s not necessary to start the CD player sepa-
rately: by pressing 0the CD player starts
automatically.
– If the CD player is in STOP position, recording
will start from the beginning of the CD (or from
the beginning of the programmed selection).
• To start a recording in the middle of a track,
play the CD in the normal way.
• As soon as the desired passage is reached,
pause the CD and then start recording by
pressing 0.
Recording from the radio
• Set the FUNCTION selector to RADIO.
• Select the wave band using the BAND button.
• Select the desired station with the UP 22 or
DOWN 11 buttons or with the MEM 3or 4
buttons.
• Start recording by pressing 0.
1
1
TRACK
TRACK MEMORY
TRACK MEMORY
Changing the programme
Adding tracks to the programme
• Press PROG. repeatedly until the display shows
the first empty memory location
(under TRACK appears 00).
• You can now add tracks to the sequence as
described above (up to 20).
Replacing previously programmed tracks
• Press PROG. repeatedly until the display shows
the step you wish to replace.
• Select the track you want to enter in its place.
• Store this track by pressing PROG..
Playing a programme
• Press PROG. once to show the first track of the
programme.
• Press PLAY/PAUSE 2;.
–
Play starts with the first track of the programme.
– After the last track playback stops.
– The CD's total playing time and number of
tracks appear on the display.
Note:
• Press STOP 9to stop playback.
• While playing a programme, it is possible to
use R-SKIP Qor F-SKIP Rto select the
desired programmed tracks.
Erasing a programme
• To clear the programme, press the PROG.
button and afterwards STOP 9.
– You can only erase the programme when the
CD player is stopped.
• The programme is also erased:
– by opening the CD door using OPEN/CLOSE;
– if you move the FUNCTION selector;
– if the batteries are exhausted or if the power
supply is interrupted in another way.
CASSETTE DECKCD PLAYER

1 - 6 GRUNDIG Service
Allgemeiner Teil / General Section RR 720 CD / RR 760 CD
Ausbauhinweise
1. Gehäuserückwand (Version ohne Stereo/Mono-Schalter)
- Deckel Fabnehmen und darunter liegende Schraube entfernen
(Fig. 1).
- Schraube Hund Bherausdrehen (Fig. 1).
- Abdeckung E(Fig. 1) abnehmen:
Die Abdeckung wird durch Rastnasen gehalten und ist zusätzlich
an den markieten Stellen verklebt. Öffnen Sie die Cassettenfach-
klappe und hebeln Sie die Blende an der Stelle Jbeginnend in
Pfeilrichtung vorsichtig auf. Wenden Sie zuviel Kraft auf, können
Rastnasen oder die Blende brechen! In Fig. 2 sehen Sie die
Anordnung der Rastnasen.
- Schraube Gund 12 Schrauben Iherausdrehen (Fig. 4).
- GehäusevorderteilundGehäuserückteilvorsichtig ca.5cmausein-
anderziehen.
- Die Stecker CN101, CN901 und den Antennenanschluß P501
ziehen.
- Gehäusevorderteil und Gehäuserückteil auseinandernehmen.
Disassembly Instructions
1. Rear of the Cabinet (Version without Stereo/Mono Switch)
- Remove cover Fand undo the screw below it (Fig. 1).
- Undo screw Hand B(Fig. 1).
- Remove cover E(Fig. 1):
Thecoverisfixedbycatchesandadditionallygluedatthemarked
positions. Open the cassette door and carefully level off the cover
at point Jin the direction of the arrow. Be careful not to break the
cover or the catches. The catches are shown in (Fig. 2).
- Undo screw Gand 12 screws I(Fig. 4).
- Pullthefrontandtherearofthecabinetcarefullyapartbyanamount
of about 5cm.
- Unplug the connectors CN101, CN901 and detach the aerial con-
nection P501.
- Take the front and the rear of the cabinet apart.
B
AC
DE
F
G
H
J
II
G
E
D
Fig. 1 Fig. 2 Fig. 3
Fig. 4
Klebestellen
glued joints

GRUNDIG Service 1 - 7
Allgemeiner Teil / General SectionRR 720 CD / RR 760 CD
1. Gehäuserückwand (Version mit Stereo/Mono-Schalter)
und Stereo/Mono-Schalter ausbauen
- Schraube A(Fig. 11) herausschrauben und Antenne aus dem
Gerät ziehen.
- Schraube Bherausdrehen (Fig. 1).
- Schraube B(Fig. 11) und 12 Schrauben I(Fig. 4) herausdrehen.
- GehäusevorderteilundGehäuserückteilvorsichtig ca.5cmausein-
anderziehen.
- Die Stecker CN101, CN901, den Anschluß des Stereo/Mono-
Schalters und den Antennenanschluß P501 ziehen.
- Gehäusevorderteil und Gehäuserückteil auseinandernehmen.
- 2 Schrauben C(Fig. 12) herausschrauben und Leiterplatte mit
Stereo/Mono-Schalter herausnehmen.
Fig. 11
A
Fig. 12
B
C
1. Rear of the Cabinet (Version with Stereo/Mono Switch)
and Stereo/Mono Switch
- Undo screw A(Fig. 11) pull out the antenna of the set.
- Undo screw B(Fig. 1).
- Undo screw B(Fig. 11) and 12 screws I(Fig. 4).
- Pullthefrontandtherearofthecabinetcarefullyapartbyanamount
of about 5cm.
- UnplugtheconnectorsCN101,CN901, theconnector ofthe stereo/
mono switch and detach the aerial connection P501.
- Take the front and the rear of the cabinet apart.
- Undo 2 screws C(Fig. 12) and remove the stereo/mono switch
PCB.
2. Gehäuseoberteil (Version mit Stereo/Mono-Schalter)
- Gehäuserückwand abnehmen (Pkt 1).
- Deckel Cund Fabnehmen und darunter liegende Schrauben
herausdrehen (Fig. 1).
- Schraube Aund Hherausdrehen (Fig. 1).
- Schraube K(Fig. 5) herausdrehen.
- Abdeckungen D/ D(Fig. 1 / 14) und E/ E(Fig. 1 / 13) an den
Punkten dund eabhebeln.
- Abdeckungen D(Fig.16) und E(Fig. 15) vorsichtig (Abdeckun-
gen nicht brechen!) nach oben biegen und Gehäuseoberteil her-
ausziehen.
- Steckverbindungen nach Bedarf lösen.
Fig. 13
Fig. 15
Fig. 14
Fig. 16
e
d
ED
E
D
2. Upper Part of the Cabinet (Version with Stereo/Mono Switch)
- Remove the rear of the cabinet (point 1).
- RemovecoversCandFandundothescrewsbelowthem(Fig.1).
- Undo screws Aand H(Fig. 1).
- Undo screw K(Fig. 5).
- Lever off the covers D/ D(Fig. 1 / 14) and E/ E(Fig. 1 / 13) at
points dand e.
-CarefullybendthecoversD(Fig.16)andE(Fig.15)upwards(do
not break them!) and pull out the upper part of the cabinet.
- Unplug the connectors if necessary.

1 - 8 GRUNDIG Service
Allgemeiner Teil / General Section RR 720 CD / RR 760 CD
3. CD-Servo Platine
- Gehäuserückwand abnehmen (siehe Pkt. 1).
- 3 Schrauben Lherausdrehen (Fig. 6).
- Platine herausnehmen, gegebenenfalls Steckverbinder lösen.
- Sicherungslötstelle O(Fig. 7) des Lasers kurzschließen, dabei
Steckverbinder nach Bedarf öffnen.
3. CD Servo Circuit Board
- Remove the rear of the cabinet (see point 1).
- Undo 3 screws L(Fig. 6).
- Take the circuit board out; unplug the connectors if necessary.
- Short-circuit the safety solder tagO(Fig. 7) of the laser, unplug the
connector if necessary.
L
Fig. 6
O
Fig. 7
4. CD-Laufwerk
- Gehäuserückwand abnehmen (siehe Pkt. 1).
- CD-Servo Platine ausbauen (siehe Pkt. 3).
- 4 Schrauben Pherausdrehen (Fig. 8) und CD-Laufwerk heraus-
nehmen, dabei Steckverbinder nach Bedarf öffnen.
P
Fig. 8
4. CD Drive Mechanism
- Remove the rear of the cabinet (see point 1).
- Remove the CD Servo circuit board (see point 3).
- Undo 4 screws P(Fig. 8) and take the CD drive mechanism out;
unplug the connector if necessary.
K
2. Gehäuseoberteil (Version ohne Stereo/Mono-Schalter)
- Gehäuserückwand abnehmen (Pkt 1).
- Deckel Cabnehmen und darunter liegende Schraube entfernen
(Fig. 1).
- Schraube Aund Bherausdrehen (Fig. 1).
- Abdeckung D(Fig. 1) lösen genauso wie unter Pkt. 1 Teil E.
- Schraube K(Fig. 5) herausdrehen.
- Gehäuseoberteil ablegen.
- Steckverbindungen nach Bedarf lösen.
Fig. 5
2. Upper Part of the Cabinet (Version without Stereo/Mono Switch)
- Remove the rear of the cabinet (point 1).
- Remove cover Cand undo the screw below it (Fig. 1).
- Undo screw Aand B(Fig. 1).
- Remove cover D(Fig. 1) like cover E as described under point 1.
- Undo screw K(Fig. 5).
- Put the upper part of the cabinet down.
- Unplug the connectors if necessary.

GRUNDIG Service 1 - 9
Allgemeiner Teil / General SectionRR 720 CD / RR 760 CD
5. Cassetten-Laufwerk
- Gehäuserückwand abnehmen (siehe Pkt. 1).
- 3SchraubenQherausdrehen(Fig.9)undHauptplatineherausneh-
men.AchtenSiedarauf,daßdieMotoranschlüssenichtabbrechen.
- 4 Schrauben Rherausdrehen (Fig. 10) und Laufwerk herausneh-
men.
Hinweis: Beim Einbau des Cassetten-Laufwerkes ist darauf zu
achten, daß die Tastenstößel des Cassetten-Laufwerkes in den
Nuten der Bedientasten eingreifen.
6. Bedienteil
- Gehäuserückwand abnehmen (siehe Pkt. 1).
- Gehäuseoberteil abnehmen (siehe Pkt. 2).
- 3 Schrauben Sherausdrehen (Fig. 9) und Lautstärkeplatte nach
oben klappen.
- 4SchraubenTherausdrehen(Fig.10)undBedienteilmitHalterung
herausnehmen.
Q
R
Fig. 9
Fig. 10
5. Tape Deck
- Remove the rear of the cabinet (see point 1).
- Undo 3 screws Q(Fig. 9) and remove the main circuit board. Take
care not to break the motor connection.
- Undo 4 screws R(Fig. 10) and take the tape deck out.
Note: When refitting the tape deck take care that the key tappets of
the tape deck are inserted into the slots of the operating keys.
6. Keyboard
- Remove the rear of the cabinet (see point 1).
- Remove the upper part of the cabinet (see point 2).
- Undo 3 screws S(Fig. 9) and move the Volume Board to the top.
- Undo 4 screws T(Fig. 10) and remove the keyboard together with
its holder.
S
T

2 - 1 GRUNDIG Service
Abgleichvorschriften / Adjustment Procedures RR 720 CD / RR 760 CD
Abgleichvorschriften
1. Cassettenteil
Meßgeräte/Meßmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, z.B. Fe-Testcassette 449.
Frequenzzähler an Kopfhörerbuchse.
z.B. Testcassette 449 einlegen, 3150Hz abspielen.
Tonhöhenschwankungsmesser an Kopfhörerbuchse.
z.B. Testcassette 449 einlegen, 3150Hz abspielen.
NF-Voltmeter an Kopfhörerbuchse.
z.B. Testcassette 449 einlegen,
8kHz abspielen.
Frequenzzähler an Stecker CN403A Pin 2 / Pin 4
(Masse).
Bespielbare Cassette einlegen.
Gerätefunktion: Aufnahme-Start.
Abgleich Vorbereitung Abgleichvorgang
1. Bandgeschwin-
digkeit
2. Gleichlauf
4. Kopfspalt-
senkrechtstellung
(Azimut)
5. Vormagnetisie-
rungsfrequenz
Mit dem Einstellregler (im Cass.-Motor)
3150Hz ±0,1% einstellen.
Gleichlaufabweichung ≤0,35% (gehörrichtig bewertet).
Wiedergabemeßzeit ≥30 Sekunden.
Mit der Kopfeinstellschraube 1
den linken und rechten Kanal auf
Pegelmaximum einstellen.
Der Pegelunterschied von Kanal zu
Kanal darf maximal 3dB betragen.
Mit L401 63kHz ±0,5kHz einstellen.
Bandgeschw.
Tape speed
2. DC/DC-Converter
Meßgeräte/Meßmittel: Frequenzzähler
Frequenzzähler an Meßpunkt
TP
.
Abgleich Vorbereitung Abgleichvorgang
1. Converter-
Frequenz Mit L103 2,7MHz ±0,1MHz einstellen.
1
RECORD
E
F
G
H
A
B
C
DPIN 2
PIN 4
TP
Verstärkerplatte
CPU-Platte

GRUNDIG Service 2 - 2
Abgleichvorschriften / Adjustment ProceduresRR 720 CD / RR 760 CD
3. Tuner
Meßgeräte: Meßsender, Wobbelsender, Oszilloskop, Digitalvoltmeter.
Funktionsschalter: Radio
Abgleich Vorbereitung Abgleichvorgang
1. AM-ZF
2. MW-Oszillator
3. MW-Vorkreis
4. LW-Oszillator
5. LW-Vorkreis
6. FM-ZF
7. FM-Oszillator
8. FM-Vorkreis
Mit T502 auf Maximum einstellen.
Mit L505 bei 1620kHz auf 8,2V ±0.1V einstellen.
Bei612kHzmit L503 (MW-Antennenspule) auf Maximum
einstellen (verschieben).
Bei 1404kHzmit TC502 auf Maximum einstellen.
Abgleich wechselseitig wiederholen.
Mit L506 bei 281kHz auf 7,9V ±0.1V einstellen.
Bei 164kHzmit L504 (LW-Antennenspule) auf Maximum
einstellen (verschieben).
Bei 272kHzmit TC503 auf Maximum einstellen.
Abgleich wechselseitig wiederholen.
Mit T501 auf Maximum und Symme-
trie einstellen.
Mit T503 auf Symmetrie einstellen.
Abgleich wechselseitig wiederholen.
Mit L502 bei 108MHz auf 7,9V ±0.1V einstellen (verbie-
gen).
Bei90MHzmitL501 aufMaximum einstellen(verbiegen).
Bei 106MHz mit TC501 auf Maximum einstellen.
Abgleich wechselseitig wiederholen.
Wobbelsender 450kHz über Rahmenantenne in L503
(Ferritantenne) einkoppeln.
Oszilloskop an Meßpunkt
TP 5
(IC502 Pin 18).
Bandschalter: MW
MW fu522kHz, fo1620kHz
Meßsendersignal über Rahmenantenne in L503 (Ferrit-
antenne)einkoppeln(fmod =1kHz,m=30%,Uanursogroß,
daß das Signal gerade erkennbar ist).
Digitalvoltmeter an Meßpunkt
TP 6
(CN501 Pin 9).
Bandschalter: MW
MW 612kHz, MW 1404kHz
Meßsendersignal über Rahmenantenne in L503 (Ferrit-
antenne) (fmod = 1kHz, m = 30%, Uanur so groß, daß das
Signal gerade erkennbar ist).
Oszilloskop an Kopfhörerbuchse.
Bandschalter: MW
LW fu146kHz, fo281kHz
Meßsendersignal über Rahmenantenne in L504 (Ferrit-
antenne)einkoppeln(fmod =1kHz,m=30%,Uanursogroß,
daß das Signal gerade erkennbar ist).
Digitalvoltmeter an Meßpunkt
TP 6
(CN501 Pin 9).
Bandschalter: LW
LW 164kHz, LW 272kHz
Meßsendersignal über Rahmenantenne in L504 (Ferrit-
antenne)einkoppeln(fmod =1kHz,m=30%,Uanursogroß,
daß das Signal gerade erkennbar ist).
Oszilloskop an Kopfhörerbuchse.
Bandschalter: LW
FM 10,7MHz
Wobbelsendersignal über 10nF an Meßpunkt
TP 1
/
TP 2
(Masse).
Oszilloskop an Meßpunkt
TP 4
(IC502 Pin 19).
Bandschalter: FM
FM fu87,5MHz, fo108MHz
Meßsendersignal über 10nF an Meßpunkt
TP 1
/
TP 2
(Masse),(fmod =1kHz,∆f=22,5kHz,Uanursogroß,
daß das Signal gerade erkennbar ist).
Digitalvoltmeter an Meßpunkt
TP 7
(CN501 Pin 8).
Bandschalter: FM
FM 90MHz, FM 106MHz
Meßsendersignal über 10nF an Meßpunkt
TP 1
/
TP 2
(Masse),(fmod =1kHz,∆f=22,5kHz,Uanursogroß,
daß das Signal gerade erkennbar ist).
Oszilloskop an Kopfhörerbuchse.
Bandschalter: FM
TP 1
TP 2
TP 3
TP 5
TP 4
TP 6
TP 7
S-Kurve
S Curve
Tuner-Platte

2 - 3 GRUNDIG Service
Abgleichvorschriften / Adjustment Procedures RR 720 CD / RR 760 CD
CD-Servo-Platte
Oszilloskop an Meßpunkt TP3 (TSO) und Tastkopfmas-
se an Meßpunkt TP1 (V. REF).
Oszilloskop an Meßpunkt TP2 (RFO)undTastkopfmas-
se an Meßpunkt TP1 (V. REF).
Test-CD 5A einlegen und Track-Nummer 5 abspielen.
Oszilloskop an Meßpunkt TP3 (TSO) und Tastkopfmas-
se an Meßpunkt TP1 (V. REF).
CD einlegen und abspielen. Während des Abgleichvor-
gangs die Taste 5oder 6gedrückt halten.
Abgleich Vorbereitung Abgleichvorgang
1. Tracking Offset
2. HF-Pegel
3. Tracking Balance
Mit VR704 0V ±0,9mV einstellen.
Mit VR701 1,1VSS ±0,2V einstellen.
Mit VR702 auf symmetrisches Signal bezüglich der
Nullinie einstellen.
A=B
4. CD-Teil
Meßgeräte: Oszilloskop, z.B. Test-CD 5A.
Funktionsschalter: CD
1,1VSS ±0,2V

GRUNDIG Service 2 - 4
Abgleichvorschriften / Adjustment ProceduresRR 720 CD / RR 760 CD
Adjustment Procedures
1. Cassette Deck
Measuring instruments/equipment: Frequency counter, AF-voltmeter, wow and flutter meter, e.g. Fe test cassette 449.
Connectthefrequencycountertotheheadphonesocket.
Insert e.g. test cassette 449, play 3150Hz.
Connect the wow and flutter meter to the headphone
socket. Insert e.g. test cassette 449, play 3150Hz.
Connect the AF-voltmeter to the headphone socket.
Insert e.g. test cassette 449,
play 8kHz.
Connect the frequency counter to connector CN403A
Pin 2 / Pin 4 (GND).
Insert a recordable cassette.
Function: Record-Start.
With adjustment control (in the cass.-motor) set the
frequency to 3150Hz ±0.1%.
Deviation ≤0.35% (aurally compensated). Playback
measuring time ≥30 seconds.
With the head adjustment screw 1set the
left and right channel to maximum level.
The levels of the two channels must not
differ by more than 3dB.
Set the frequency to 63kHz ±0.5kHz with L401.
1. Tape speed
2. Wow and flutter
3. Head gap angle
(Azimuth)
4. Bias frequency
Adjustment Preparations Adjustment Process
1
Bandgeschw.
Tape speed
2. DC/DC Converter
Measuring instruments/equipment: Frequency counter
Frequency counter to testpoint
TP
.
Adjustment Preparations Adjustment Process
1. Converter
frequency Set the frequency to 2.7MHz ±0.1MHz with L103.
RECORD
E
F
G
H
A
B
C
DPIN 2
PIN 4
TP
Amplifier Board
CPU Board

2 - 5 GRUNDIG Service
Abgleichvorschriften / Adjustment Procedures RR 720 CD / RR 760 CD
3. Tuner
Measuring instruments: Signal generator, sweep generator, oscilloscope, digital voltmeter.
Function switch: Radio
Adjustment Preparations Adjustment Process
Adjust to maximum with T502.
At fo(1620kHz) adjust to 8.2V ±0.1V with L505.
At 612kHzadjust to maximum with L503 (MW aerial coil,
move).
At 1404kHzadjust to maximum with TC502.
Repeat this adjustment alternately.
At fo(281kHz) adjust to 7.9V ±0.1V with L506.
At 164kHzadjust to maximum with L504 (LW aerial coil,
move).
At 272kHzadjust to maximum with TC503.
Repeat this adjustment alternately.
Adjusttomaximumandsymmetrical
response with T501.
Adjust to symmetrical response
centered with T503.
Repeat this adjustment alternately.
At fo(108MHz) adjust to 7.9V ±0.1V with L502 (bend).
At 90MHzadjust to maximum with L501 (bend).
At 106MHz adjust to maximum with TC501.
Repeat this adjustment alternately.
Coupleinasweepsignalof450kHztoL503(ferriteaerial)
via a loop aerial.
Oscilloscope to testpoint
TP 5
(IC502 Pin 18).
Band switch: MW
MW fu522kHz, fo1620kHz
Couple in a standard signal to L503 (ferrite aerial) via a
loopaerial,(fmod =1kHz,m =30%,Uaaslow aspossibleso
that the signal is just visible).
Digital voltmeter to testpoint
TP 6
(CN501 Pin 9).
Band switch: MW
MW 612kHz, MW 1404kHz
Couple in a standard signal to L503 (ferrite aerial) via a
loopaerial,(fmod =1kHz,m =30%,Uaaslow aspossibleso
that the signal is just visible).
Oscilloscope to the headphone socket.
Band switch: MW
LW fu146kHz, fo281kHz
Couple in a standard signal to L504 (ferrite aerial) via a
loopaerial,(fmod =1kHz,m =30%,Uaaslow aspossibleso
that the signal is just visible).
Digital voltmeter to testpoint
TP 6
(CN501 Pin 9).
Band switch: LW
LW 164kHz, LW 272kHz
Couple in a standard signal to L504 (ferrite aerial) via a
loopaerial,(fmod =1kHz, m=30%, Uaaslow aspossibleso
that the signal is just visible).
Oscilloscope to the headphone socket.
Band switch: LW
FM 10.7MHz
Coupleinasweep signal viaa10nF capacitortotestpoint
TP 1
/
TP 2
(GND).
Oscilloscope to testpoint
TP 4
(IC502 Pin 19).
Band switch: FM
FM fu87.5MHz, fo108MHz
Couple in a standard signal via a 10nF capacitor to
testpoint
TP 1
/
TP 2
(GND)(fmod =1kHz,∆f=22.5kHz,
Uaas low as possible so that the signal is just visible).
Digital voltmeter to testpoint
TP 7
(CN501 Pin 8).
Band switch: FM
FM 90MHz, FM 106MHz
Couple in a standard signal via a 10nF capacitor to
testpoint
TP 1
/
TP 2
(GND)(fmod =1kHz,∆f=22.5kHz,
Uaas low as possible so that the signal is just visible).
Oscilloscope to the headphone socket.
Band switch: FM
1. AM IF
2. MW Oscillator
3. MW Aerial
bandpass
4. LW Oscillator
5. LW Aerial
bandpass
6. FM IF
7. FM Oscillator
8. FM Aerial
bandpass
S-Kurve
S Curve
TP 1
TP 2
TP 3
TP 5
TP 4
TP 6
TP 7
Tuner Board

GRUNDIG Service 2 - 6
Abgleichvorschriften / Adjustment ProceduresRR 720 CD / RR 760 CD
CD Servo Board
Oscilloscope to testpoint TP3 (TSO) and ground of the
test probe to testpoint TP1 (V. REF).
Oscilloscope to testpoint TP2 (RFO) and ground of the
test probe to testpoint TP1 (V. REF).
Insert Test-CD 5A and play track-number 5.
Oscilloscope to testpoint TP3 (TSO) and ground of the
test probe to testpoint TP1 (V. REF).
Insert and play the CD. Press and hold down button 5or
6during the adjustment process.
Adjustment Preparations Adjustment Process
1. Tracking Offset
2. RF Level
3. Tracking Balance
Adjust to 0V ±0.9mV with VR704.
Adjust to 1.1Vpp ±0.2V with VR701.
With VR702 adjust the signal symmetrically to the zero
line.
A=B
4. CD Part
Measuring instruments: Oscilloscope, e.g. Test CD 5A.
Function switch: CD
1.1Vpp ±0.2V

3 - 1 GRUNDIG Service
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 720 CD / RR 760 CD
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Blockschaltplan – RR 720 CD / Block Diagram – RR 720 CD
Blockschaltplan – RR 760 CD / Block Diagram – RR 760 CD

GRUNDIG Service GRUNDIG Service
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit DiagramsRR 720 CD / RR 760 CD RR 720 CD / RR 760 CD
3 - 2 3 - 3
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
123456789
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
6
4
6
3
6
2
6
1
6
0
5
9
5
8
5
7
5
6
5
5
5
4
5
3
5
2
5
1
5
0
4
9
4
8
4
7
4
6
4
5
4
4
4
3
4
2
4
1
4.4V
11.2V
CD BOARD
CN705
Page 3 - 22
FUNKTION BOARD
CN304
Page 3 - 14
AMPLIFIER BOARD
CN203
Page 3 - 11
TUNER BOARD
CN504
Page 3 - 18
TUNER BOARD
CN501
Page 3 - 19
0V
(TUNER)
0V
0V
12.9V
(TUNER)
13V
0.6V
(TUNER)
0.6V
(TUNER)
5V 13V
12.5V
0.5V
0.5V
12.5V
7.8V
(TUNER)
1.7V
1.8V
1.9V
4.3V
(CD)
4.3V
(TUNER)
3.7V
(TUNER)
3.7V (CD)
3.7V
5V
5V
CPU-Platte, Tastenplatte – RR 720 CD / CPU Board, Key Board – RR 720 CD

GRUNDIG Service GRUNDIG Service
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 720 CD / RR 760 CDRR 720 CD / RR 760 CD
3 - 4 3 - 5
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
123456789
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
6
4
6
3
6
2
6
1
6
0
5
9
5
8
5
7
5
6
5
5
5
4
5
3
5
2
5
1
5
0
4
9
4
8
4
7
4
6
4
5
4
4
4
3
4
2
4
1
4.4V
11.2V
CD BOARD
CN705
Page 3 - 22
FUNKTION BOARD
CN304
Page 3 - 16
AMPLIFIER BOARD
CN207
Page 3 - 12
AMPLIFIER BOARD
CN203
Page 3 - 13
TUNER BOARD
CN504
Page 3 - 18
TUNER BOARD
CN501
Page 3 - 19
0V
(TUNER)
0V
0V
12.9V
(TUNER)
13V
0.6V
(TUNER)
0.6V
(TUNER)
5V 13V
12.5V
0.5V
0.5V
12.5V
7.8V
(TUNER)
1.7V
1.8V
1.9V
4.3V
(CD)
4.3V
(TUNER)
3.7V
(TUNER)
3.7V (CD)
3.7V
5V
5V
CPU-Platte, Tastenplatte – RR 760 CD / CPU Board, Key Board – RR 760 CD

GRUNDIG Service 3 - 6
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit DiagramsRR 720 CD / RR 760 CD
CPU-Platte – RR 720 CD / CPU Board – RR 720 CD
Bestückungsseite / Component Side
CPU-Platte – RR 760 CD / CPU Board – RR 760 CD
Bestückungsseite / Component Side
Tastenplatte – RR 720 CD / RR 760 CD / Key Board – RR 720 CD / RR 760 CD
Bestückungsseite
Component Side
Lötseite
Solder Side

3 - 7 GRUNDIG Service
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 720 CD / RR 760 CD
PIN NO. PIN
NAME
6a
6g
6d
6c 6b
6f
6e
5a
5g
5d
SW-DOT FM-DOT
5c 5b
5f
5e
4a
4g
4d
4c 4b
4f
4e
3a
3g
3d
3c 3b
3f
3e
2a
2g
2d
2c 2b
2f
2e
1a
1g
1d
1c 1b
1f
1e
PIN NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
PIN NAME
COM1
COM2
COM3
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
SEG30
COM3
6c
6d
6e
(FM-DOT)
5c
5d
5e
(SW-DOT)
4c
4d
4e
3c
3d
3e
2c
2d
2e
1c
1d
1e
COM2
6b
6g
6f
5b
5g
5f
(COLON)
4b
4g
4f
3b
3g
3f
2b
2g
2f
1b
1g
1f
COM1
6a
5a
4a
3a
2a
1a
COM 3
COM 2
COM 1
Display
