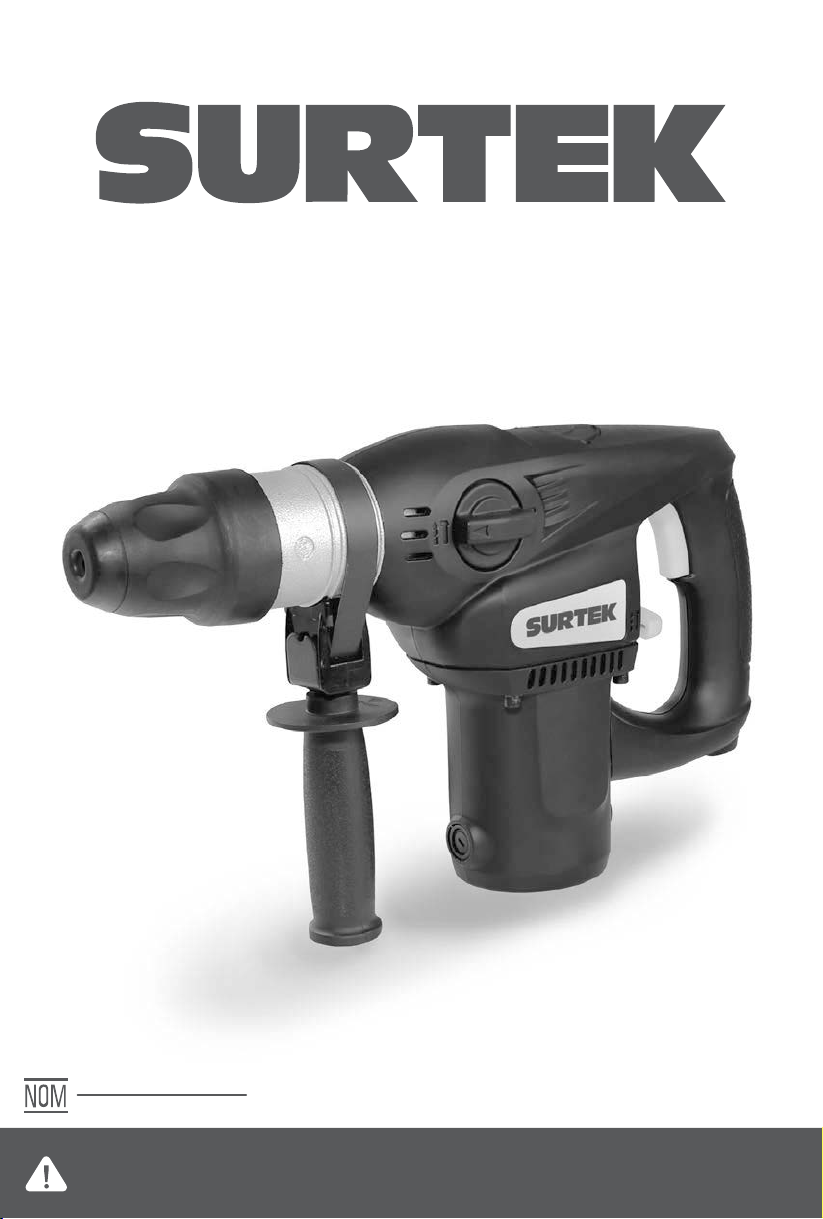

Grupo Urrea SURTEK RM535A User manual

RM535A
Rotomartillo Electroneumático
Rotary Hammer
ATENCIÓN: Lea, entienda y siga las instrucciones de seguridad contenidas en este
manual, antes de operar esta herramienta.
WARNING: Read, understand and follow the safety rules in this manual, before operating this tool.
Manual de Usuario y Garantía.
User’s Manual and Warranty.
RM535A manual.indd 1 01/07/15 12:25

ENGLISHESPAÑOL
General safety rules
Electric safety
Personal safety
Tool use and care
Specific safety rules for
rotary hammers
Features
Operation instructions
Maintenance
Troubleshooting
Technical data
Notes
Warranty policy
Normas generales de seguridad
Seguridad eléctrica
Seguridad personal
Utilización y cuidados de las
herramientas eléctricas
Advertencias de seguridad para
rotomartillos electroneumáticos
Características
Instrucciones de operación
Mantenimiento
Solucionador de problemas
Especificaciones técnicas
Notas
Garantía
9
9
9
10
10
11
12
13
13
13
14
16
3
3
3
4
5
5
6
7
8
8
14
16
CONTENIDO CONTENT
SIMBOLOS SYMBOLS
PELIGRO, ADVERTENCIA, PRECAUCIÓN:
Indica un riesgo personal o la posibilidad
de un daño.
Herramientas tipo II: Doble aislamiento,
protege las herramientas eléctricas.
DANGER, CAUTION, WARNING: Indicates risk of
personal injury and/or the possibility of damage.
Type II power tools: Indicates double insulation.
2
RM535A manual.indd 2 01/07/15 12:25

NORMAS GENERALES DE SEGURIDAD
Este ROTOMARTILLO ELECTRONEUMÁTICO
tiene características que harán su trabajo más
rápido y fácil. Seguridad, comodidad y confia-
bilidad fueron previstos como prioridad para
el diseño del mismo, haciendo más fácil su
operación.
ADVERTENCIA: Lea todas las advertencias
de seguridad y todas las instrucciones. La omi-
sión de alguna de las advertencias e instruccio-
nes que se enlistan a continuación puede dar
como resultado un choque eléctrico, fuego y/o
un serio daño.
CONSERVE TODAS LAS ADVERTENCIAS Y
TODAS LAS INSTRUCCIONES.
SEGURIDAD EN EL ÁREA DE TRABAJO
Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas desordenadas y oscuras pro-
vocan accidentes.
No maneje herramientas eléctricas en atmós-
feras explosivas, tales como en presencia de
líquidos inflamables, gases o polvo. Las herra-
mientas eléctricas crean chispas que pueden
encender el polvo o los humos.
Mantenga alejados a los niños y curiosos
mientras maneja una herramienta eléctrica.
Las distracciones pueden causarle la pérdida
del control.
SEGURIDAD ELÉCTRICA
La clavija de la herramienta eléctrica debe
coincidir con receptáculo. No modificar nunca
la clavija de ninguna manera. No usar ningún
adaptador de clavijas con herramientas eléctri-
cas puestas a tierra. Clavijas no modificadas y
bases coincidentes reducirán el riesgo de cho-
que eléctrico.
Evite el contacto del cuerpo con superficies
puestas a tierra como tuberías, radiadores, co-
cinas eléctricas y refrigeradores. Hay un riesgo
aumentado de choque eléctrico si su cuerpo
está puesto a tierra.
No exponga las herramientas eléctricas a la llu-
via o a condiciones de humedad. El agua que
entre en la herramienta aumentará el riesgo
de choque eléctrico.
No abuse del cable. No usar nunca el cable para
llevar, levantar o desenchufar la herramienta
eléctrica. Mantenga el cable lejos del calor,
aceite, cantos vivos o piezas en movimiento.
Los cables dañados o enredados aumentan el
riesgo de choque eléctrico.
Cuando maneje una herramienta eléctrica en
el exterior, use una prolongación de cable ade-
cuada para uso en el exterior. El uso de una
prolongación de cable adecuada para uso en el
exterior reduce el riesgo de choque eléctrico.
“ESTA HERRAMIENTA CUENTA CON UN
SUJETACABLE TIPO “Y“, EN CASO DE DAÑAR-
SE EL CORDÓN DE ALIMENTACIÓN, ÉSTE DE-
BERÁ SER REEMPLAZADO POR EL FABRICANTE,
SUS CENTROS DE SERVICIO AUTORIZADOS, O
PERSONAL CALIFICADO A FIN DE EVITAR RIES-
GOS.”
EXTENSIONES DE CABLE
NOTA: El uso de cables dañados incrementa el
riesgo de descargas eléctricas o quemaduras.
Si es necesario un cable de extensión, debe ser
usado un cable con el tamaño adecuado de los
conductores. La tabla de la siguiente página,
muestra el tamaño correcto para usar depen-
diendo en la longitud del cable y el rango de
amperaje especificado en la etiqueta de valo-
res nominales del producto. Si está en duda,
use el rango próximo más grande.
Siempre use cables de extensión listados en UL,
CSA ó NOM.
TAMAÑOS RECOMENDADOS DE EXTENSIONES
DE CABLE:
Cuando esté usando el producto afuera, use
una extensión para exteriores marcadas con lo
siguiente: “WA” o “W”. Estas extensiones están
pensadas para trabajar en exteriores y reducen
el riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
Esté alerta, vigile lo que está haciendo y use el
sentido común cuando maneje una herramien-
ta eléctrica. No use una herramienta eléctrica
cuando esté cansado o bajo la influencia de
ESPAÑOL •
Manual de Usuario
3
RM535A manual.indd 3 01/07/15 12:25

drogas, alcohol o medicamentos. Un momento
de distracción mientras maneja herramientas
eléctricas puede causar un daño personal serio.
Use equipo de seguridad. Lleve siempre pro-
tección para los ojos. La utilización para las
condiciones apropiadas de un equipo de segu-
ridad tal como mascarilla antipolvo, zapatos no
resbaladizos, gorro duro, o protección para los
oídos reducirá los daños personales.
Evite un arranque accidental. Asegúrese de
que el interruptor está en posición apagado
antes de conectar a la red y/o a la batería, co-
ger o transportar la herramienta. Transportar
herramientas eléctricas con el dedo sobre el
interruptor o enchufar herramientas eléctricas
que tienen en interruptor en posición encendi-
do invita a accidentes.
Retire llaves o herramienta antes de arrancar
la herramienta eléctrica. Una llave o herra-
mienta dejada unida a una pieza rotativa de
una herramienta eléctrica puede causar un
daño personal.
No se sobrepase. Mantenga los pies bien asen-
tados sobre el suelo y conserve el equilibrio en
todo momento. Esto permite un mejor control
de la herramienta eléctrica en situaciones in-
esperadas.
Vista adecuadamente. No vista ropa suelta o
joyas. Mantenga su pelo, su ropa y guantes
alejados de las piezas en movimiento. La ropa
suelta, las joyas o el pelo largo pueden ser co-
gidos en las piezas en movimiento.
Si hay dispositivos para la conexión de medios
de extracción y recolección de polvo, asegúre-
se de que éstos estén conectados y se usen co-
rrectamente. El uso de estos dispositivos puede
reducir los peligros relacionados con el polvo.
IMPORTANTE: Este aparato no se destina
para utilizarse por personas (incluyendo niños)
cuyas capacidades físicas, sensoriales o menta-
les sean diferentes o estén reducidas, o carez-
can de experiencia o conocimiento, a menos
que dichas personas reciban una supervisión o
capacitación para el funcionamiento del apa-
rato por una persona responsable de su segu-
ridad. Los niños deben supervisarse para ase-
gurar que ellos no empleen los aparatos como
juguete.
UTILIZACIÓN Y CUIDADOS DE LAS
HERRAMIENTAS ELÉCTRICAS
No fuerce la herramienta eléctrica. Use la he-
rramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta hará el tra-
bajo mejor y más seguro al ritmo para la que
fue concebida.
No use la herramienta eléctrica si el interrup-
tor no gira “encendido” y “apagado”. Cual-
quier herramienta eléctrica que no pueda con-
trolarse con el interruptor es peligrosa y debe
repararse.
Desenchufe la clavija de la fuente de alimen-
tación y/o de la batería antes de efectuar
cualquier ajuste, cambio de accesorios, o de
almacenar las herramientas eléctricas. Tales
medidas preventivas de seguridad reducen el
riesgo de arrancar la herramienta accidental-
mente.
Almacene las herramientas eléctricas inactivas
fuera del alcance de los niños y no permita el
manejo de la herramienta eléctrica a personas
no familiarizadas con las herramientas o con
estas instrucciones. Las herramientas eléctricas
son peligrosas en manos de usuarios no entre-
nados.
Mantenga las herramientas eléctricas. Com-
pruebe que las partes móviles no estén des-
alineadas o trabadas, que no haya piezas ro-
tas u otras condiciones que puedan afectar la
operación de las herramientas eléctricas. Las
herramientas eléctricas se reparan antes de su
uso, cuando están dañadas. Muchos acciden-
tes son causados por herramientas eléctricas
pobremente mantenidas.
Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte mantenidas
correctamente con los bordes de corte afilados
son menos probables de trabarse y más fáciles
de controlar.
Use la herramienta eléctrica, accesorios y pun-
tas de herramienta, etc. de acuerdo con estas
instrucciones y de la manera prevista para el
tipo particular de herramienta eléctrica, te-
niendo en cuenta las condiciones de trabajo
y el trabajo a desarrollar. El uso de la herra-
mienta eléctrica para aplicaciones diferentes
de las previstas podría causar una situación de
peligro.
4
RM535A manual.indd 4 01/07/15 12:25

SERVICIO
Haga revisar su herramienta eléctrica por un
servicio de reparación calificado usando sola-
mente piezas de reemplazo idénticas. Esto ga-
rantizará que la seguridad de la herramienta
eléctrica se mantiene.
ADVERTENCIAS DE SEGURIDAD PARA
ROTOMARTILLOS ELECTRONEUMÁTICOS
• Coloque el cable en la parte trasera de la
herramienta y manténgalo lejos de la herra-
mienta.
• Asegure la pieza de trabajo con dispositivos
seguros como los bancos de trabajo.
• Use protección auditiva, la exposición al
ruido excesivo puede causar problemas serios.
• Opere la herramienta solo con la empuñadu-
ra auxiliar
• Si existe vibración considerable o detecta
algún otro defecto en la operación, pare la
operación inmediatamente y revise la maquina
para determinar la causa.
• Sostenga rmemente el martillo demoledor
con ambas manos.
• No fuerce la herramienta, ésta realizará un
mejor trabajo y más seguro a la velocidad para
la cual fue diseñado.
• Sostenga el demoledor por las partes aisladas
cuando realice trabajos donde la herramienta
pueda tener contacto con cables ocultos o su
propio cable de alimentación.
• Utilice guantes cuando manipule los cinceles
y la herramienta en sí. Los cinceles y la herra-
mienta pueden tornarse calientes durante la
operación. Los guantes y períodos de descan-
so frecuentes reducen el riesgo de daños por
vibraciones a manos y brazos.
• Utilice detectores adecuados para encontrar
las instalaciones ocultas tales como instalacio-
nes eléctricas, de gas y tuberías de agua.
• El polvo y astillas no deben ser eliminadas
mientras la maquina esta en funcionamiento.
• No perfore la carcasa del motor ya que esto
puede dañar el doble aislamiento.
• Asegúrese que las aberturas de ventilación se
mantengan limpias cuando este trabajando en
condiciones de mucho polvo.
• No opere la herramienta por periodos largos
ya que la vibración puede ocasionarle daños a
sus manos o brazos.
CARACTERÍSTICAS
CONOZCA SU HERRAMIENTA
Antes de intentar usar este producto, familiarí-
cese con todas sus características de operación
y requerimientos de seguridad.
1. PORTA HERRAMIENTAS (SDS-PLUS).
2. PERILLA SELECTORA DEL MODO DE OPERA-
CIÓN.
3. PERILLA SELECTORA ADICIONAL DE FUNCIO-
NES.
4. INTERRUPTOR.
5. EMPUÑADURA AUXILIAR.
ENSAMBLE Y AJUSTES
ADVERTENCIA: Saque el rotomartillo de su
empaque y examinelo cuidadosamente. No tire
el empaque hasta que todas las partes hayan
sido examinadas.
• Verique la potencia de la fuente de poder.
Esta debe concordar con la requerida en la
etiqueta del producto.
• Clutch automático de seguridad. Protege al
operador y a la maquina de un contragolpe
originado por un atasco repentino del cincel.
INSTALANDO EL MANGO AUXILIAR
Desconecte la herramien-
ta de la fuente de poder.
Afloje el anillo de sopor-
te en el mango auxi-
liar girandolo en sentido
contrario a las manecillas
del reloj, a continuación coloque el mango en
la herramienta (sección cilíndrica en el extremo
frontal de la herramienta).
ESPAÑOL •
Manual de Usuario
5
12
3
4
5
RM535A manual.indd 5 01/07/15 12:25

Coloque el mango auxiliar en la posición
deseada, finalmente apriete el mango para
asegurarlo y prevenir cualquier movimiento
innecesario.
PRECAUCIÓN: Utilice el mango auxiliar
proporcionado. El no emplearlo en la opera-
ción puede causar daños corporales.
SELECCIÓN DE LOS ACCESORIOS
Para perforaciones con percusión, es necesario
que inserte en el porta-brocas de la herramien-
ta un cincel SDS-plus. Para taladrar en acero o
madera utilice herramientas sin percusión. Ya
que este trabajo requiere un broquero y brocas
especiales (Ver aplicaciones).
INSERTANDO/REMOVIENDO EL CINCEL SDS-PLUS
El cincel SDS-Plus esta diseñado para moverse
libremente. Esto causa excentricidad cuando
la máquina está al vacío. De cualquier forma
la broca se centrará automáticamente durante
la operación. Esto no afecta la precisión de la
perforación.
INSERTANDO O QUITANDO ACCESORIOS
SDS-PLUS
La broca SDS-plus esta diseñada para moverse
libremente, lo cual provoca excentricidad cuan-
do la máquina trabaja sin carga. Sin embargo
el rotomartillo se centra automáticamente
durante la operación sin afectar la precisión
del perforado.
ADVERTENCIA: Engrase regularmente la
parte a embonar de los accesorios.
a) Insertando el accesorio: Limpie el acceso-
rio antes de insertar y ligeramente engrase la
parte a insertar.
Inserte el accesorio con un giro dentro del
broquero hasta que encaje, la broca se taba
por si sola. Revise que este bien asegurada
tirando de la broca.
b) Remover la broca: Jale la funda plástica
hacia la parte trasera, mantenga en esta posi-
ción y remueva la broca del broquero.
INSTRUCCIONES DE OPERACIÓN
ELIJA EL MODO DE OPERACIÓN
Este Rotomartillo Electroneumático puede ser
usado para perforar madera, metal y concreto.
El kit contiene una selección de brocas para
concreto con encastre SDS Plus. Utilizando la
modalidad de martillo junto con los cinceles
pueden ser usado para romper ladrillos.
FUNCIÓN DE TALADRO ROTOMARTILLO
1. Ajuste el selector de
función en la posición de
“ “ para establecer la
rotación del broquero.
2. Ajuste el selector de
modo en la posición de
“ “ para establecer la
función de rotomartillo.
3. En esta selección, puede utilizar la función
de rotomartillo percutor y así utilizarlo sobre
concreto.
FUNCIÓN DE TALADRO
1. Ajuste el selector de
función en la posición
de “ “ para estable-
cer la rotación del bro-
quero.
6
RM535A manual.indd 6 01/07/15 12:25

2. Ajuste el selector de
modo en la posición de
““ para detener la fun-
ción del rotomartillo.
3. Ahora está trabajando en modo de taladro
sin percusión.
FUNCIÓN DE CINCELADO
1. Ajuste el selector de
función en la posición
de “ “ para detener la
rotación del broquero.
2. Ajuste el selector de
modo en la posición de
“ “ para establecer la
función de martillo.
3. Ahora puede trabajar con la función de mar-
tillo percutor.
APLICACIONES DE OPERACIÓN
PRECAUCIÓN: Para reducir el riesgo de
explosión ó choque eléctrico, cerciórese que
no haya instalaciones eléctricas, de gas o agua
ocultas en el área de trabajo antes de la opera-
ción.
PRECAUCIÓN: Cuando trabaje en bajas
temperaturas; el mecanismo de perforación
comienza a operar solo cuando el rotomartillo
ha alcanzado la temperatura mínima de opera-
ción.
Presione la punta del martillo brevemen-
te poco en contra de la superficie de trabajo
mientras que la herramienta esté encendida.
Repita este procedimiento si es necesario hasta
que el martilleo alcance la temperatura mini-
ma de funcionamiento.
COLECTOR DE POLVO
IMPORTANTE:
Siempre instale el
colector de polvo cuan-
do realice perforacio-
nes orientadas hacia
arriba.
ROTOMARTILLO PERCUTOR
PRECAUCIÓN: No use la herramienta sin la
broca SDS-plus para perforar con percusión. Si
utiliza la herramienta sin la broca adecuada
el broquero podría dañarse. Cuando trabaje
sin la broca SDS-plus, mantenga el modo de
operación en la posición de taladro “ “.
DEMOLER Y CINCELAR
Antes de insertar el cincel, coloque la perilla de
función en modo de rotomartillo percutor.
· Ajuste el mango auxiliar como lo necesite.
· Presione el interruptor y comience a trabajar.
Sostenga firmemente la herramienta con
ambas manos, gire la herramienta y aplique
una ligera presión para que no rebote sin
control. El presionar fuertemente contra la
herramienta no incrementará su eficiencia.
MANTENIMIENTO
ADVERTENCIA: Se recomienda que cualquier
reparación o servicio sean realizados en un
centro de servicio calificado.
MANTENIMIENTO GENERAL
1. Evite la vibración o impacto de la herramien-
ta, manténgalo alejado del aceite y grasa.
2. Inspeccione los tornillos periódicamente.
Si los tornillos se encuentran flojos apriételos
inmediatamente ya que podrian causar lesio-
nes serias.
3. Inspeccione el cable de alimentación periódi-
camente. Si se dañara llévelo a cambiar o repa-
rar a un centro de servicio autorizado.
4. Mantenga las ranuras de ventilación limpias.
Limpie frecuentemente todas las partes de la
herramienta, manténgalas libres de polvo y asi
prevenir la entrada de residuos.
CARBONES
Los carbones de la herramienta deben ser
examinados frecuentemente. Su buen con-
tacto hace que la herramienta sea más pode-
rosa. Cuando la chispa alrededor del colector
se vuelva más grande los carbones deben ser
cambiadas.
LIMPIEZA
ADVERTENCIA: Antes de limpiar o realizar
cualquier mantenimiento, la herramienta debe
ser desconectada de la fuente de energía.
Mantenga las empuñaduras de la máquina
limpias, secas y libre de aceite o grasa. Use un
jabón y paños humedos suaves. Muchos pro-
ductos de limpieza del hogar contienen quími-
cos que pueden dañar seriamente el plástico y
otras partes aisladas.
ESPAÑOL •
Manual de Usuario
7
RM535A manual.indd 7 01/07/15 12:25

Las ranuras de ventilación deben ser manteni-
das limpias. No intente limpiarla introduciendo
objetos punzantes a través de las aberturas.
CUIDADO: No se recomienda el uso de agen-
tes químicos para limpiar la máquina. No use
petróleo, laca, diluyentes de pintura o produc-
tos similares.
ADVERTENCIA: Solamente use accesorios re-
comendados por el fabricante.
Accesorios que pueden ser utilizados en unas
máquinas pueden ser peligroso utilizarlos en
otras.
ADVERTENCIA: Verifique que el cable de ali-
mentación esté en buenas condiciones, si se en-
cuentra dañada reemplacela (llevela a su cen-
tro de servicio más cercano). Nunca utilize una
herramienta cuyo cable de alimentación se en-
cuentre dañado.
SOLUCIONADOR DE PROBLEMAS
A continuación se enlistan algunos problemas
que se puedan generar antes o durante la
operación.
NOTA: Si su problema no se encuentra enlista-
do en este solucionador de problemas, lleve su
herramienta a su centro de servicio autorizado
más cercano.
EL MOTOR DEJÓ DE FUNCIONAR
Esta desconectado de la fuente de poder. Co-
necte a la fuente de poder.
El enchufe no esta completamente conectado.
Revise todas las conexiones.
El interruptor no funciona. Lleve la herramien-
ta a un centro de servicio para realizar el cam-
bio.
Los carbones no hacen contacto con el con-
mutador. Lleve la herramienta para realizar
el cambio de carbones a un centro de servicio
autorizado.
LA BROCA NO GIRA
La perilla selectora del modo de operación no
embonó correctamente. Después que termine
de rotar, coloque correctamente en posición la
perilla seleccionadora.
ESPECIFICACIONES TÉCNICAS
VOLTAJE-FRECUENCIA
VELOCIDAD
IMPACTOS POR MINUTO
ENERGÍA DE IMPACTO
BROQUERO
POTENCIA
PESO
120 V ~ 60 Hz
800 r/min
3 000
3,5 J
SDS PLUS
850 W
4,6 kg (10,15 lb)
NO HAY ACCIÓN DE MARTILLO Y LA HE-
RRAMIENTA SE TAMBALEA
La herramienta está fría. Permita que la he-
rramienta alcance la temperatura mínima de
operación.
La perilla no está en el modo de operación en
la función de cincelado. Coloque el modo de
operación en la función de cincelado.
LA HERRAMIENTA NO FUNCIONA CON UNA
POTENCIA PLENA
El interruptor no esta presionado completa-
mente. Presione el interruptor hasta que tope.
8
RM535A manual.indd 8 01/07/15 12:25

GENERAL SAFETY RULES
Your ROTARY HAMMER has many features
that will make your job faster and easier. Safe-
ty, performance and reliability have been given
top priority in the design of this tool, qualities
to make easy to maintain and to operate.
WARNING: Read and understand all in-
structions. Failure to follow all indications list-
ed below, may result in electric shock, fire and/
or serious personal injury.
SAVE THESE INSTRUCTIONS.
SAFETY IN WORKING AREA
Keep your work area clean and well lit. Clut-
tered benches and dark areas may cause acci-
dents.
Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Some power tools create
sparks which may provoke fire.
Keep away observers, children and visitors
while operating a power tool. Distractions can
cause you to lose control.
ELECTRIC SAFETY
Double insulation eliminates the need for the
three wire grounded power cord and ground-
ed power supply system.
Avoid the body contact with grounded surfac-
es such as pipes, radiators and refrigerators.
There is an increased risk of electric shock if
your body is grounded.
Don’t expose power tools to rain or wet condi-
tions. The precense of water into power tools
will increase the risk of electric shock.
Do not abuse of the power cord. Never use the
power cord to carry the tool and do not pull
the plug off the outlet. Keep the cable away of
heat, oil, sharp edges or moving parts. Replace
damaged cords immediately. Damaged cords
increase the risk of electric shock.
When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and re-
duce the risk of electric shock.
EXTENSION CORDS
Replace damaged cords immediately. The use
of damaged cords can shock, burn or electric
shock. If an extension cord is necessary, a cord
with adequate size conductors should be used
to prevent excessive voltage drop, loss of pow-
er or overheating. The table below shows the
correct size to use, depending on cord length
and nameplate amperage rating of tools. In
case of doubt use the next heavier gauge. Al-
ways use UL listed extension cords.
SIZE RECOMMEND EXTENSION CABLES
PERSONAL SAFETY
Stay alert, watch what you are doing and use
common sense when operating a power tool.
Don’t use the tool if you are tired or under the
influence of drugs, alcohol or medication. A
moment of unattention while operating pow-
er tools may cause a serious personal injury.
Dress properly. Do not wear loose clothing or
jewellery. Contain long hair. Keep your hair,
clothing and gloves away of moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
Avoid an accidental starting. Be sure that the
switch is OFF before plugging in. Carrying
tools with the finger on the switch or plug in
the tool switch in ON may cause accidents.
Remove the adjusting keys or wrenches be-
fore turning the tool on. A wrench or a key
that is left close to a rotating part of the tool
may provoke a personal injury.
Do not overreach. Keep proper footing and
balance at all times. Proper footing and bal-
ance enables better control of the tools on un-
expected situations.
Use safety equipment. Always wear eye pro-
tection. Dust mask, nonskid safety shoes, hard
hat, or hearing protection must be used for ap-
propriate conditions.
Before connecting the tool to a power source
(receptacle, outlet, etc.) be sure that the volt-
age supplied is the same as that one specified
on the nameplate of the tool. To use a not
ENGLISH •
User's manual
9
INTRODUCTION
RM535A manual.indd 9 01/07/15 12:25

specified voltage may cause a serious injury to
the user as well as damage the tool.
IMPORTANT: This appliance is not intended
for use by persons (including children) with re-
duced physical, sensory or mental capabilities
may be different or reduced, or lack of experi-
ence or knowledge, unless such persons are su-
pervised or trained to operate the product by
a person responsible for their safety. Children
should be supervised to ensure they do not use
the devices as toys.
TOOL USE AND CARE
Do not force the power tool. Use the correct
tool for the application. The correct tool will
do the job better and more safely at the rate
that it was designed to work at.
Do not use tools if switch does not turn it on or
off. Any tool that cannot be controlled whith
the switch is dangerous and must be repaired.
Disconnect the plug from the power source
before making any adjustments, changing ac-
cessories or storing the tool. This preventive
safety measures reduce the risk of accidental
starting of the tool.
When the power tool is not in use, store it out
of the reach of children, and do not allow in-
dividuals who are not familiar with the power
tool or these instructions to operate it. Power
tools are dangerous in the hands on untrained
users.
Maintain the power tool. Check for misalign-
ment or binding of moving parts, broken parts,
and any other condition that may affect the
operation of the power tool. If it is damaged,
have it repaired before using. Many accidents
are caused by poorly maintained power tools.
Check for misalignment or bonding of moving
parts, breakage parts, and any other condition
that may affect the tools operation. If you find
a damaged tool, take it to service before use it.
Use only accessories that are recommended by
the manufacturer of your model. Suitable ac-
cessories for one tool, may become hazardous
when are used on another tool.
Keep cutting tools, sharpened and clean. Cut-
ting tools in good condition with sharpened
edges, are less likely to stuck in workpieces or
easier to control.
Is recommendable to use a safety device suit-
able, such a thermal and diferential switch
when you are using an electric equipment.
SERVICE
Tool service must be perfomed only by quali-
fied repair personnel. Service or maintenance
performed by unqualified personnel could re-
sult in a risk of injury.
SPECIFIC SAFETY RULES FOR
ROTARY HAMMERS
• Place the cord in rear of the tool, and keep it
far from the tool.
• Clamp work piece securely with clamping de-
vices or a vise.
• Operate the machine only with the auxiliary
handle.
• If there is considerable vibration or other de-
fects are detected in operation, stop the ma-
chine immediately and check the machine to
determine the cause.
• Hold your hammer drill rmly in both hands.
• Do not force your hammer drill, it will do a
better and safer job at the speed for which it
was designed.
• Hold tool by insulated gripping surfaces
when performing an operation where the cut-
ting tool may contact hidden wiring or its own
cord.
• Wear gloves when handling hammer bits and
tool. Hammer bits and tools get hot during op-
eration. Gloves and frequent rest periods will
reduce risk of vibration damage to hands and
arms.
• Use suitable detectors to nd hidden electric
cables or gas and water pipes.
• Sawdust and splinters must not be removed
while the machine is running.
• Do not pierce the motor housing as this could
damage the double insulation.
• Ensure that ventilation openings are kept
clear when working in dusty conditions.
• Do not operate the tool for long time, or the
quiver of the machine will hurt hands or arms.
10
RM535A manual.indd 10 01/07/15 12:25

FEATURES
KNOW YOUR TOOL
Before attempting to use this product, become
familiar with all of its operating features and
safety requirements.
1. TOOL HOLDER(SDS-PLUS).
2. GUIDE RULER.
3. OPERATING MODE SELECTOR KNOB.
4. TRIGGER.
5. AUXILIARY HANDLE.
ASSEMBLY INSTRUCTIONS
WARNING: Remove the grinder from the
carton and examine it carefully. Do not discard
the carton or any packaging material until all
parts are examined.
• Check the power supply
The power tool supply must match the name-
plate date.
• Automatic safety clutch
Protects the operator and machine from the
high reverse torque, which develops if the tool
jams all of a sudden.
INSTALLING THE AUXILIARY HANDLE
Unplug the tool from the
mains socket, firstly. Re-
lease the auxiliary handle
clamping band by turning
the handle in a counter-
clockwise direction.
Then fit the handle band over the chuck and
onto the cylindrical section at the front end
of the tool. Pivot the auxiliary handle into the
desired position. Finally, tighten the handle se-
curely to prevent inadvertent movement.
WARNING: Use the auxiliary handle supplied.
Missed operation will cause bodily harm.
SELECTION OF TOOLS
For hammer drilling, SDS-plus tools are neces-
sary that are inserted into the SDS drill chuck
of the machine.
For drilling in steel or wood, driving screws
and cutting threads, tools without SDS-plus
(e.g., drills with cylindrical shafts)are used. For
these tools, a special drill chuck is required
(see APPLICATIONS).
INSERTING/REMOVING SDS-PLUS TOOL
The SDS-plus tool is designed to be freely mov-
able. This causes eccentricity when the machine
is not loaded. However the drill automatically
centers itself during operation. This does not
affect drilling precision.
WARNING: Take care when changing tools
that the dust cap is not damaged.
a) Inserting: Clean the tool before inserting
and lightly grease the insertion end.
Insert the tool with a twisting motion into the
tool holder until it locks. The tool locks itself.
Check the locking by pulling on the tool.
ENGLISH •
User's manual
11
12
3
4
5
RM535A manual.indd 11 01/07/15 12:25

2) Removing: Pull the plastic sleeve to the rear,
hold it in this position and remove the tool
from the tool holder (see next page image).
OPERATION INSTRUCTIONS
SET THE OPERATING MODE
This Rotary Hammer Drill can be used for drill-
ing wood, metal and masonry. Contained in
the case is a selection of larger SDS Plus mason-
ry bits. These fit directly into the rotary ham-
mer. Using the hammer setting the supplied
chisels can be used to break brick work.
HAMMER DRILL FUNCTION
1. Adjust the function
selector to position “ “
to provide rotation of
the chuck.
2. Adjust the mode se-
lector to position “ “
to provide the hammer
action.
3. You are now set up for hammer drilling into
masonry.
DRILLING FUNCTION
1. Adjust the function
selector to position “ “
to provide rotation of
the chuck.
2. Adjust the mode se-
lector to position “ “ to
stop the hammer action.
3. You are now set up
for drilling function.
CHISEL FUNCTION
1. Adjust the function
selector to position “ “
to stop rotation of the
chuck.
2. Adjust the mode se-
lector to position “ “
to provide the hammer
action.
3. You are now set up for chisel work using
hammer action.
APPLICATION
WARNING: To reduce the risk of explosion,
before any work check the utility lines electric-
ity, gas or water supply line are hidden in the
work area.
WARNING: When working at low tempera-
tures:
The hammering mechanism begins to operate
only when the tool has reached a minimum op-
erating temperature.
Press the tip of the hammer bit briefly against
the work surface while the tool is running.
Repeat this procedure if necessary until the
hammering reaches the minimum operating
temperature.
DUST COLLECTOR
IMPORTANT: In-
stall dust collector
when drilling up.
HAMMER DRILLING
WARNING: Do not use tools without SDSp-
lus for hammer drilling!
Tools without SDS-plus and their holder and
drill chuck would be damaged by hammer
drilling. When working with tool without SDS-
plus, set the operating mode selector knob to
position.
CHIPPING AND CHISELING
Before inserting the chisel, set the operating
mode selector knob to the “hammering only”
position.
Insert the appropriate chisel. To adjust the
head of the chisel to the desired angle, set the
operating mode selector knob to the “bit rota-
tion” position and rotate the chisel by hand.
Return the mode selector to the “hammering
only” position.
12
RM535A manual.indd 12 01/07/15 12:25

· Adjust the auxiliary handle as required.
· Start on the trigger of tool and start working
Hold the tool firmly with both hands, turn the
tool on and apply slight pressure on the tool so
that the tool will not bounce around, uncon-
trolled. Pressing very hard on the tool will not
increase the efficiency.
MAINTENANCE
WARNING: It’s recommended that all repa-
rations been made by an authorized service
center.
GENERAL MAINTENANCE
1. Avoid the tool vibration or impact, and keep
it from oil and grease.
2. Inspect bolts periodically. If the bolts loosen,
tighten them immediately, or will result in seri-
ous accident.
3. Inspect tool cords periodically. If damaged,
have repaired at your nearest Authorized Ser-
vice Center.
4. Keep the vents clean. Clean all parts of the
tool, clean dust periodically. To prevent debris
entry.
CARBON BRUSHES
The carbon brushes and the collets must be ex-
amined frequently. A good contact result the
tool to be strong. When the spark around the
collector becomes largest the carbon brushes
should be changed.
CLEANING
WARNING: Before to clean or realize any
kind of maintenance, the tool must be un-
plugged of the power source. The most effec-
tive cleaning method could be flow the tool
with dry compressed air. Always use goggles
when perform this activity. Keep the handle
clean, dry and oil free. Use only a gently soap
and a wet wiper to clean the tool. Many clean-
ing products has chemical which can seriously
damage the plastic and other isolated parts.
The ventilation slots must be kept clean. Don’t
try clean it introducing sharp objects trough
ventilation slots.
CAUTION: Don’t use chemical agents as pe-
troleum, solvents or similar products to clean
the tool.
WARNING: Use only accessories that are
recommended by the manufacturer for your
model. Accessories that may be suitable for
one tool may become hazardous when used
with another tool.
WARNING: Maintain tools with care. Keep
cutting tools sharp and clean.
WARNING: Check extension cords before
each use. If damaged, replace immediately.
Never use tool with a damaged cord.
TROUBLESHOOTING
MOTOR STOPS RUNNING
Unconnected to power source. Connect to
power source.
Plugs not fully connect. Check all plugs.
Switch out of work. Replace or repair the switch.
Brushes not touch the commutator. Replace
the brush with a new one.
DRILL BIT DOESN’T ROTATE
Operating mode selector knob not engaged.
After rotation has stopped, move the operat-
ing mode selector knob until it engages.
NO HAMMERING ACTION AND THE TOOL
WOBBLES
The tools is too cold. Allow tool to reach the
minimum operating temperature.
Operating mode selector knob set to rotary
drilling. Set operating mode selector knob to
hammer drilling.
TOOL DOESN’T PRODUCE FULL POWER
Control switch is not pressed fully. Press the
control switch as far as it will go.
ENGLISH •
User's manual
13
VOLTAGE-FREQUENCY
NO LOAD SPEED
IMPACTS PER MINUTE
IMPACT ENERGY
CHUCK
POWER
WEIGTH
120 V ~ 60 Hz
800 r/min
3 000
3,5 J
SDS PLUS
850 W
4,6 kg (10,15 lb)
TECHNICAL DATA
RM535A manual.indd 13 01/07/15 12:25

Notas / Notes
14
RM535A manual.indd 14 01/07/15 12:25

15
Manual de usuario / User’s manual
Notas / Notes
RM535A manual.indd 15 01/07/15 12:25

RM535B
ESPAÑOL
POLIZA DE GARANTÍA
ENGLISH
WARRANT POLICY
Urrea Herramientas Profesionales S.A. de C.V.
Warranties this product for a period of 2 years in
its parts, components and manual labour against
any manufacture defect from the purchasing date.
Purchase date: ____/____/____
Product:____________________
Brand:______________________
Model:______________________
______________________________
Distributor seal and signature
Sold and Imported by:
Urrea Herramientas Profesionales S.A. de C.V.
km 11,5 Carretera A El Castillo, El Salto, Jalis-
co, México. C. P. 45680, Tel. [phone],
RFC UHP900402Q29
Terms:
In order to make warranty effective you must pres-
ent the product along with the warranty properly
fillled and signed to an authorized distributor or
service center.
Urrea Herramientas Profesionales S.A. de C.V.
will cover the transportation cost related to the
warranty.
This warranty is not applicable in the follow-
ing cases:
· When the product has not been used according
to normal conditions or natural wear of its parts.
· When the product has not been used according
with this user’s manual instructions.
· When the product has been fixed or modified by
unauthorized or unqualified person.
Urrea Herramientas Profesionales S.A. de C.V.
garantiza este producto por el termino de 2 años
en sus piezas, componentes y mano de obra con-
tra cualquier defecto de fabricación a partir de la
fecha de entrega.
Fecha de venta: ____/____/____
Producto: ___________________
Marca: ______________________
Modelo: ____________________
______________________________
Sello y firma de distribuidor
Comercializado e Importado por:
Urrea Herramientas Profesionales S.A. de C.V.
km 11,5 Carretera A El Castillo, El Salto, Ja-
lisco, México. C. P. 45680, Tel. [phone],
RFC UHP900402Q29
Condiciones:
Para hacer efectiva la garantía deberá presentar
el producto junto con la poliza de garantia debi-
damente firmada y sellada por el establecimiento
donde la adquirio, en cualquiera de los centros de
servicio autorizados.
Los gastos de transportación que se deriven del
cumplimiento de la garantía seran cubiertos por:
Urrea Herramientas Profesionales S.A. de C.V.
Esta garantía no será valida en los siguientes
casos:
· Cuando el producto haya sido utilizado en condi-
ciones distintas a las normales o al desgaste natu-
ral de sus partes.
· Cuando el producto no haya sido operado de
acuerdo al instructivo de uso que lo acompaña.
· Cuando el producto haya sido alterado o repara-
do por personas no autorizadas.
16
RM535A manual.indd 16 01/07/15 12:25
