Guntermann & Drunck 2plus User manual

G&D Video-Splitter 2plus
DE Installation und Bedienung
EN Installation and Operation
Guntermann & Drunck GmbH
www.gdsys.de
A9100070-1.00
All manuals and user guides at all-guides.com
all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
HINWEISE
Achtung
UM DAS RISIKO EINES STROMSCHLAGES ZU VERMEIDEN, SOLLTEN SIE
DAS GERÄT NICHT ÖFFNEN ODER ABDECKUNGEN ENTFERNEN.
Seite 2
IM SERVICEFALL WENDEN SIE SICH BITTE AN UNSERE TECHNIKER.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG, BEVOR SIE DAS GERÄT IN BETRIEB
NEHMEN.
BEFOLGEN SIE ALLE WARNUNGEN ODER BEDIENUNGSHINWEISE, DIE SICH AM GERÄT ODER
IN DER BEDIENUNGSANLEITUNG BEFINDEN.
BEWAHREN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG AUF.
SPANNUNGSVERSORGUNG : BETREIBEN SIE DIESES GERÄT NUR MIT DEM MITGELIEFERTEN
ODER IN DER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN AC-ADAPTER.
BETREIBEN SIE DIESES GERÄT NUR AN EINER GEERDETEN SPANNUNGSQUELLE.
SPANNUNGSFREIHEIT: STELLEN SIE VOR INSTALLATIONSARBEITEN SICHER, DAß DAS GERÄT
SPANNUNGSFREI IST. ZIEHEN SIE DEN NETZSTECKER ODER DIE SPANNUNGSVERSORGUNG
AM GERÄT AB.
KABEL: VERWENDEN SIE AUSSCHLIEßLICH VON G&D GELIEFERTE KABEL.
BESCHÄDIGUNGEN, DIE AUS DEM EINSATZ VON FREMDKABELN RESULTIEREN, FALLEN
NICHT UNTER DIE GEWÄHRLEISTUNGSBESTIMMUNGEN. VERMEIDEN SIE BEI DER
VERLEGUNG DER KABEL STOLPERFALLEN.
LÜFTUNGSÖFFNUNGEN: LÜFTUNGSÖFFNUNGEN VERHINDERN EINE ÜBERHITZUNG DES
GERÄTES. VERDECKEN SIE DIESE NICHT.
GEWÄHRLEISTUNGSAUSSCHLUß: G&D ÜBERNIMMT KEINE GEWÄHRLEISTUNG FÜR GERÄTE,
DIE
-NICHT BESTIMMUNGSGEMÄß EINGESETZT WURDEN.
-NICHT AUTORISIERT REPARIERT ODER MODIFIZIERT WURDEN.
-SCHWERE ÄUßERE BESCHÄDIGUNGEN AUFWEISEN, WELCHE NICHT BEI
LIEFERUNGSERHALT ANGEZEIGT WURDEN.
-DURCH FREMDZUBEHÖR BESCHÄDIGT WURDEN.
G&D HAFTET NICHT FÜR FOLGESCHÄDEN JEGLICHER ART, DIE MÖGLICHERWEISE DURCH
DEN EINSATZ DER PRODUKTE ENTSTEHEN KÖNNEN.
EINSATZBEREICH: DIE GERÄTE SIND AUSGELEGT FÜR EINE VERWENDUNG IM
INNENBEREICH. VERMEIDEN SIE EXTREME KÄLTE, HITZE ODER FEUCHTIGKEIT.
KONFORMITÄT: DAS GERÄT ENTSPRICHT DEN WESENTLICHEN SCHUTZANFORDERUNGEN
DER RECHTSVORSCHRIFTEN ÜBER DIE ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
(89/336/EWG) UND DEN NORMEN EN55022 KLASSE B (1998), EN50082-1 (1992) SOWIE
EN60950.
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
Seite 3
Inhaltsverzeichnis Video-Splitter 2plus
1 Beschreibung......................................................................................................... 4
2 stallation: ............................................................................................................ 4 In
2.1 Anschluss der VS-2plus an den Rechner ........................................................ 4
2.2 Anschluss des lokalen Monitors .................................................................... 4
2.3 Anschluss des entfernten Monitors ............................................................... 6
3 Abbildung der Anschlussseiten........................................................................... 6
4 Inbetriebnahme...................................................................................................... 7
5 Einstellung der Verstärkungsleistung des remote Monitors ............................ 7
6 Technische Daten.................................................................................................. 8
7 Lieferumfang.......................................................................................................... 9
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
1 Beschreibung
Der Video-Splitter 2plus ist ein aktiver Schnittstellen - Vervielfacher für analoge
Videosignale. Der Verteiler ermöglicht sowohl die Übertragung von
Videosignalen über größere Entfernungen als auch die Verteilung der Signale
auf zwei Monitore. Der Video-Splitter 2plus (VS-2plus)kann durch Kaskadierung
auch eine größere Anzahl von Monitoren bedienen.
Monitor local
Monitor remote
VGA in
Active
Remote
tuning
Power +9V DC
250mA
ideo plitter
plus
2 Installation:
2.1 Anschluss der VS-2plus an den Rechner
Ziehen Sie das Monitorkabel von der Grafikkarte Ihres Rechners ab
Das mitgelieferte VGA-2 Kabel auf die Grafikkarte Ihres Rechners
stecken und fest verschrauben
Das mitgelieferte VGA-2 Kabel in die Buchse VGAin ein der VS-
2plus stecken und verschrauben.
2.2 Anschluss des lokalen Monitors
Seite 4
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
Seite 5
Das freie Monitorkabel schließen Sie an den Ausgang Monitor local fdes
VS-2plus an. An diesem Anschluss werden ausschließlich die DDC-
Informationen des angeschlossenen Monitors abgefragt.
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
2.3 Anschluss des entfernten Monitors
Schliessen Sie das Verlängerungskabel V-KMVL-x bzw. KMC-x (x =
Längenangabe in Meter) an die Schnittstelle Monitor remote gdes VS-2plus
an. Die Verriegelungsschrauben fest andrehen.
Die offene Seite des Verlängerungskabel mit dem entfernten Monitor (bzw.
dem Anschlusskabel des Monitors) verbinden und verschrauben.
3 Abbildung der Anschlussseiten
Der VS-2plus besteht im Aufbau aus einer PC-Seite und einer Monitor-Seite. Die
folgenden Abbildung zeigen auf, um welche Steckverbindung es sich bei bei
beiden Seiten handelt:
„PC“-Seite
12 3
Anschluss
Stromversorgung
Drehregler
V
ideoverstärkung
Anschluss
VGAin
„Monitor“-Seite
4
Anschluss
Monitor local
5
A
nschluss
Monitor remote
Seite 6
All manuals and user guides at all-guides.com
all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus

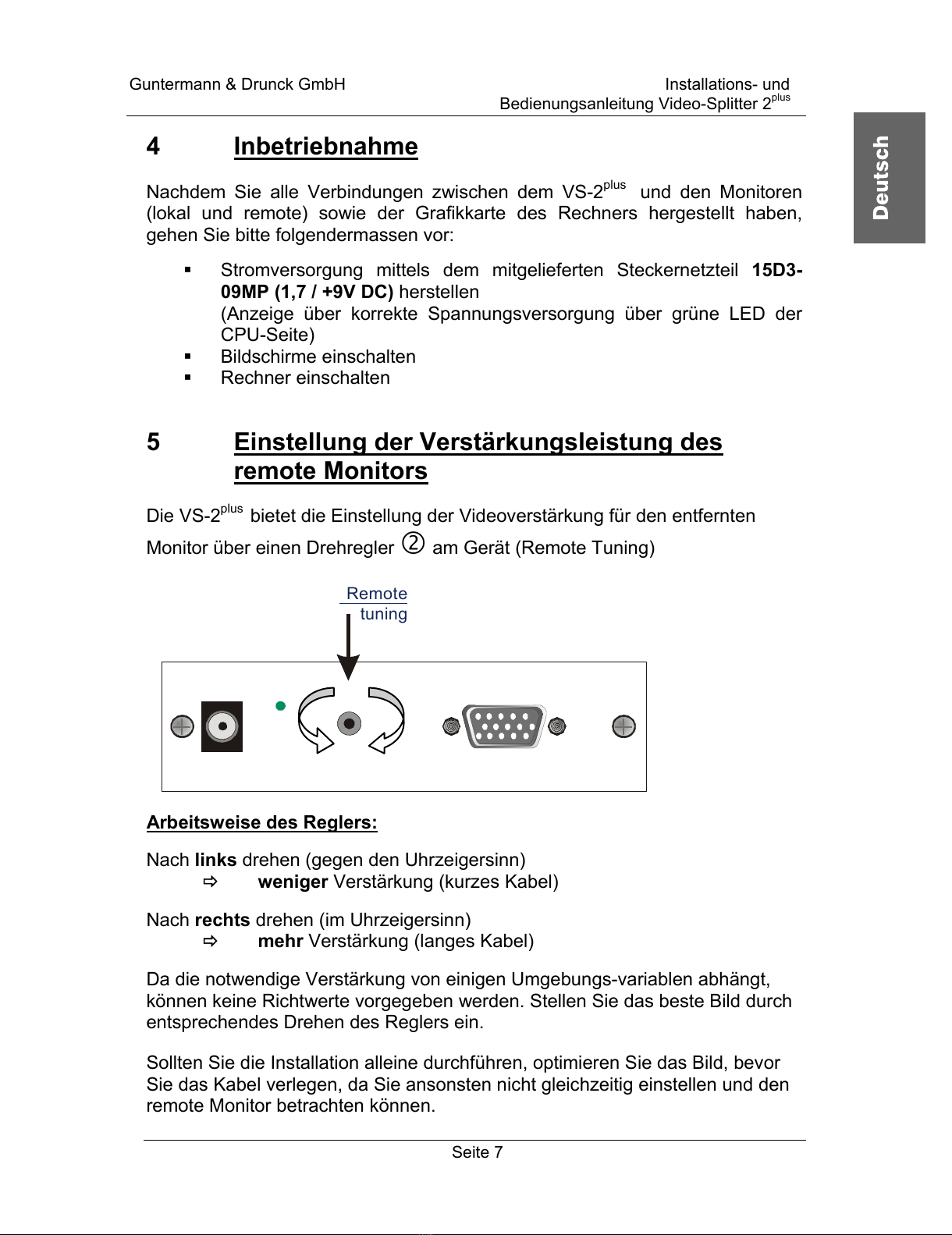

4 Inbetriebnahme
Nachdem Sie alle Verbindungen zwischen dem VS-2plus und den Monitoren
(lokal und remote) sowie der Grafikkarte des Rechners hergestellt haben,
gehen Sie bitte folgendermassen vor:
Stromversorgung mittels dem mitgelieferten Steckernetzteil 15D3-
09MP (1,7 / +9V DC) herstellen
(Anzeige über korrekte Spannungsversorgung über grüne LED der
CPU-Seite)
Bildschirme einschalten
Rechner einschalten
5 Einstellung der Verstärkungsleistung des
remote Monitors
Die VS-2plus bietet die Einstellung der Videoverstärkung für den entfernten
Monitor über einen Drehregler dam Gerät (Remote Tuning)
Remote
tuning
Arbeitsweise des Reglers:
Nach links drehen (gegen den Uhrzeigersinn)
Ö weniger Verstärkung (kurzes Kabel)
Nach rechts drehen (im Uhrzeigersinn)
Ö mehr Verstärkung (langes Kabel)
Da die notwendige Verstärkung von einigen Umgebungs-variablen abhängt,
können keine Richtwerte vorgegeben werden. Stellen Sie das beste Bild durch
entsprechendes Drehen des Reglers ein.
Sollten Sie die Installation alleine durchführen, optimieren Sie das Bild, bevor
Sie das Kabel verlegen, da Sie ansonsten nicht gleichzeitig einstellen und den
remote Monitor betrachten können.
Seite 7
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
Seite 8

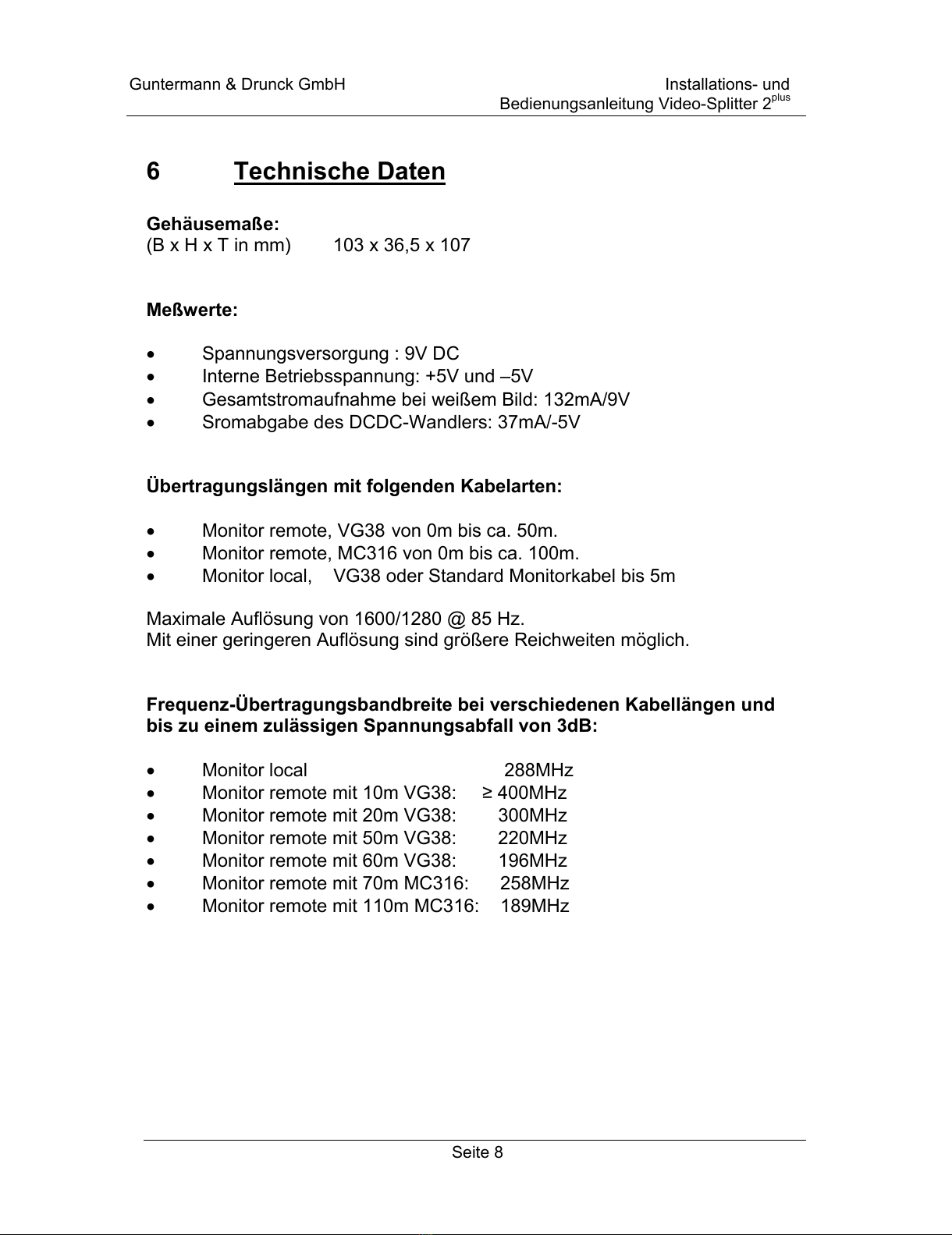

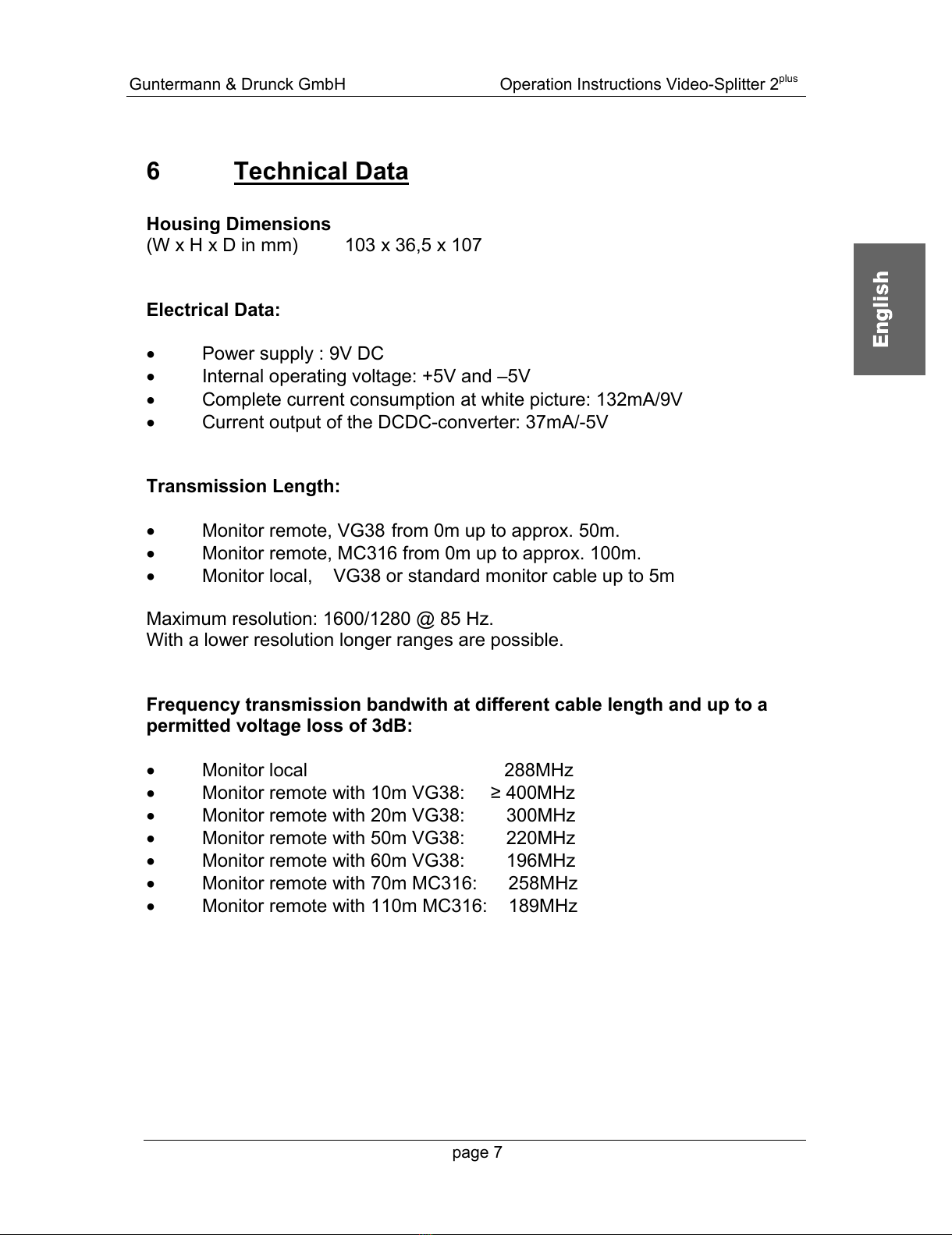

6 Technische Daten
Gehäusemaße:
(B x H x T in mm) 103 x 36,5 x 107
Meßwerte:
•Spannungsversorgung : 9V DC
•Interne Betriebsspannung: +5V und –5V
•Gesamtstromaufnahme bei weißem Bild: 132mA/9V
•Sromabgabe des DCDC-Wandlers: 37mA/-5V
Übertragungslängen mit folgenden Kabelarten:
•Monitor remote, VG38 von 0m bis ca. 50m.
•Monitor remote, MC316 von 0m bis ca. 100m.
•Monitor local, VG38 oder Standard Monitorkabel bis 5m
Maximale Auflösung von 1600/1280 @ 85 Hz.
Mit einer geringeren Auflösung sind größere Reichweiten möglich.
Frequenz-Übertragungsbandbreite bei verschiedenen Kabellängen und
bis zu einem zulässigen Spannungsabfall von 3dB:
•Monitor local 288MHz
•Monitor remote mit 10m VG38: ≥400MHz
•Monitor remote mit 20m VG38: 300MHz
•Monitor remote mit 50m VG38: 220MHz
•Monitor remote mit 60m VG38: 196MHz
•Monitor remote mit 70m MC316: 258MHz
•Monitor remote mit 110m MC316: 189MHz
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung Video-Splitter 2plus
Seite 9

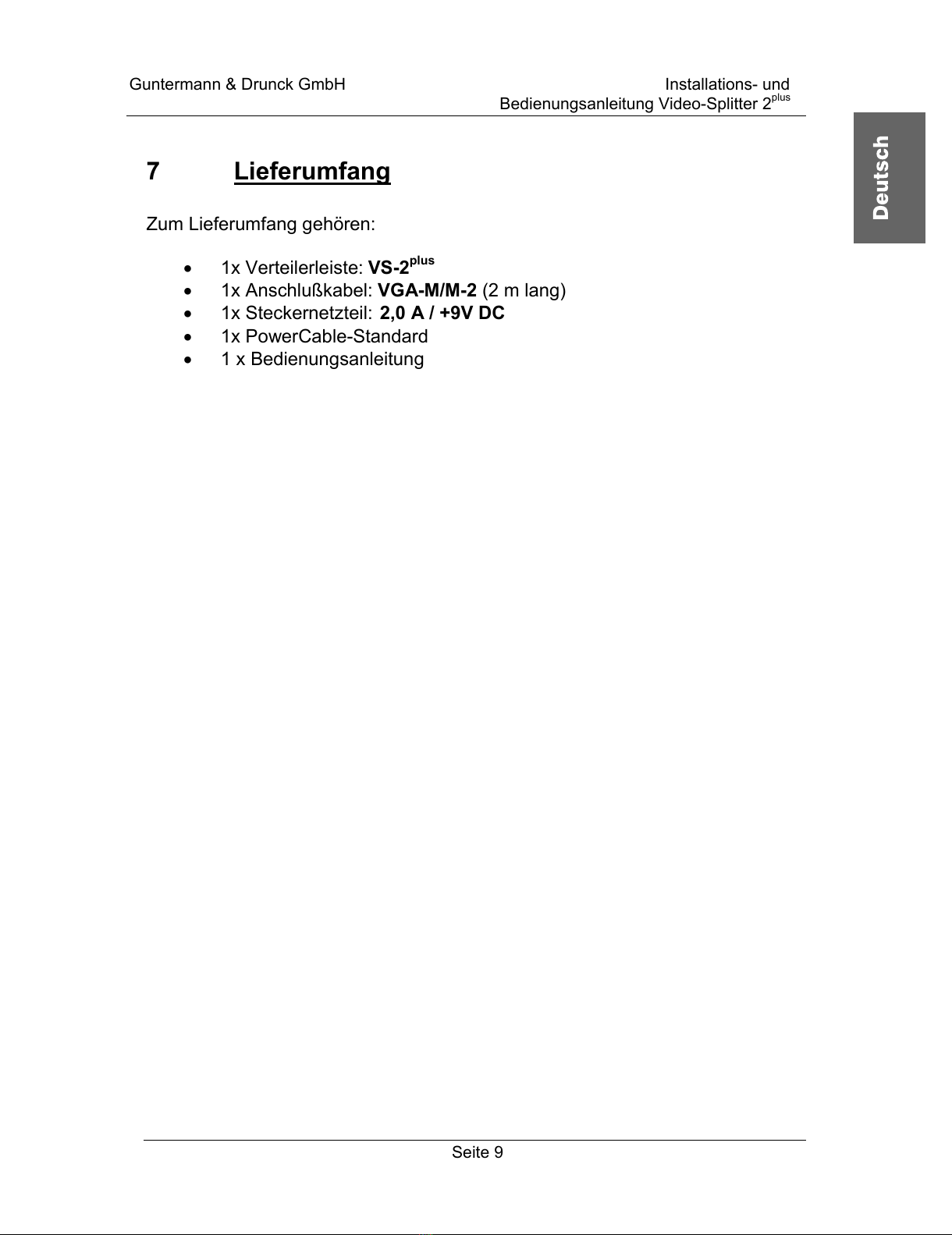

7 Lieferumfang
Zum Lieferumfang gehören:
•1x Verteilerleiste: VS-2plus
•1x Anschlußkabel: VGA-M/M-2 (2 m lang)
•1x Steckernetzteil: 2,0 A / +9V DC
•1x PowerCable-Standard
•1 x Bedienungsanleitung
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Operation Instructions Video-Splitter 2plus
Notes
ATTENTION
IN ORDER TO AVOID THE RISK OF ELECTRIC SHOCK,DO NOT OPEN THE
UNIT OR REMOVE THE COVER.
IF THE UNIT HAS TO BE SERVICED,PLEASE CONTACT OUR TECHNICIANS.
READ THE INSTRUCTIONS CAREFULLY BEFORE SWITCHING ON THE UNIT.
OBSERVE ALL WARNINGS OR INSTRUCTIONS WHICH ARE PRINTED EITHER ON THE UNIT
OR IN THE INSTRUCTION MANUAL.
ALWAYS KEEP THE INSTRUCTION MANUAL IN A SAFE PLACE.
POWER SUPPLY:ONLY OPERATE THIS UNIT USING THE AC ADAPTER PROVIDED OR AS
DESCRIBED IN THE INSTRUCTION MANUAL.
ONLY OPERATE THIS UNIT WHEN CONNECTED TO A GROUNDED (EARTHED)POWER
SOURCE.
SAFE ISOLATION FROM THE SUPPLY:BEFORE COMMENCING INSTALLATION WORK,VERIFY
THAT THE UNIT IS SAFELY ISOLATED FROM THE SUPPLY.PULL OUT THE MAINS PLUG OR
SWITCH OFF THE POWER SUPPLY AT THE UNIT.
CABLE:ONLY USE CABLES SUPPLIED BY G&D. DAMAGE CAUSED BY THE USE OF CABLES
FROM OTHER SUPPLIERS IS NOT COVERED BY OUR WARRANTY.BE CAREFUL TO AVOID
CREATING POTENTIAL TRIP WIRES WHEN LAYING CABLES.
VENTS:VENTS PREVENT THE UNIT FROM OVERHEATING.DO NOT BLOCK THE VENTS.
EXCLUSION OF WARRANTY:G&D PROVIDES NO WARRANTIES FOR UNITS WHICH
-ARE NOT USED FOR THE PURPOSE FOR WHICH THEY ARE INTENDED.
-H
AVE BEEN REPAIRED OR MODIFIED WITHOUT AUTHORIZATION.
-HAVE SUFFERED SEVERE EXTERNAL DAMAGE WHICH THE CUSTOMER DID NOT
REPORT UPON DELIVERY.
-HAS BEEN DAMAGED THROUGH THE USE OF ACCESSORIES NOT SUPPLIED OR
RECOMMENDED BY G&D.
G&D ACCEPTS NO LIABILITY WHATSOEVER FOR ANY CONSEQUENCES WHICH MAY ARISE
AS A RESULT OF THE USE OF THESE PRODUCTS.
OPERATIVE RANGE:THE UNITS ARE DESIGNED FOR INDOOR USE.AVOID EXTREME
TEMPERATURES (HEAT AND COLD)OR MOISTURE.
CONFORMITY:THE UNIT CORRESPONDS TO THE ESSENTIAL LEGAL PROTECTIVE
REQUIREMENTS ON ELECTROMAGNETIC COMPATIBILITY (89/336/EWG) AND THE
STANDARDS EN55022 CLASS B(1998), EN50082-1 (1992) AND EN60950.
page 2
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Operation Instructions Video-Splitter 2plus
page 3
Index Video-Splitter 2plus
1 Description............................................................................................................. 4
2 stallation: ............................................................................................................ 4 In
2.1 Connecting the VS-2plus with a computer ...................................................... 4
2.2 Connecting the local monitor ......................................................................... 4
2.3 Connecting with a remote monitor................................................................. 5
3 Interface - Illustration ............................................................................................ 5
4 Getting started ....................................................................................................... 6
5 Tuning the amplifiying of the remote monitor.................................................... 6
6 Technical Data ....................................................................................................... 7
7 Scope of delivery................................................................................................... 8
All manuals and user guides at all-guides.com
all-guides.com

Guntermann & Drunck GmbH Operation Instructions Video-Splitter 2plus
1 Description
The Video-Splitter 2plus is an activ interface – multiplier for analog video
signals. The Video-Splitter 2plus allows the transmission of video signals over
larger distances as well as the distribution of video signals on two monitor.Via
cascading, the Video-Splitter 2plus (VS-2plus)can operate a larger amount of
monitors.
Monitor local
Monitor remote
VGA in
Active
Remote
tuning
Power +9V DC
250mA
ideo plitter
plus
2 Installation:
2.1 Connecting the VS-2plus with a computer
Disconnect the VGA-cable from the VGA port of your computer
Plug the VGA-2 Kabel on the VGA port of your computer
Plug the VGA-2 Kabel in the port VGAin eof the VS-2plus
2.2 Connecting the local monitor
Connect the cable of your monitor with the port Monitor local fof the VS-
2plus. Here the DDC information of the connected monitor will be asked.
page 4
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Operation Instructions Video-Splitter 2plus
2.3 Connecting with a remote monitor
Connect the extension cord V-KMVL-x or KMC-x (x = length in meter) with the
interface Monitor remote gof the VS-2plus.
Connect the other side of the extension cord with the remote monitor (or with
the connecting cable of your monitor).
3 Interface - Illustration
Basiclly the VS-2plus consists of a PC side an a monitor side. The following
illustration shows, what kind of interfaces exist:
„CPU“-side
12 3
Connecting
power supply
video amplifying
regulator
Interface
VGAin
„monitor“-side
4
Interface
local monitor
5
Interface
remote monitor
page 5
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Operation Instructions Video-Splitter 2plus
4 Getting started
After you have set up all connections between the VS-2plus and the monitors
(local and remote) and the VGA-port of your computer, please proceed as
follows:
Connect the Power Supply 15D3-09MP (1,7 / +9V DC) with the VS-
2plus (A green LED on the CPU-side indicates, if a correct power supply
has been established)
Switch on monitor
Switch on CPU
5 Tuning the amplifiying of the remote monitor
Over a regulator dthe video amplifiying of the remote monitor can be
adjusted (remote tuning).
Remote
tuning
Mode of operation of the regulator:
Turn left (anti-clockwise)
Ö Lower amplifying (short cable)
Turn right (clockwise)
Ö higher amplifying (long cable)
Since the needed amplifying depends on various parameter, no guideline can
exactly be given. The best picture can be tuned by appropriate turning of the
regulator.
If you do the installation by yourself, optimize the picture before installing the
cable, since you cannot tune a view the remote monitor at the same time.
page 6
All manuals and user guides at all-guides.com

Guntermann & Drunck GmbH Operation Instructions Video-Splitter 2plus
page 7
6 Technical Data
Housing Dimensions
(W x H x D in mm) 103 x 36,5 x 107
Electrical Data:
•Power supply : 9V DC
•Internal operating voltage: +5V and –5V
•Complete current consumption at white picture: 132mA/9V
•Current output of the DCDC-converter: 37mA/-5V
Transmission Length:
•Monitor remote, VG38 from 0m up to approx. 50m.
•Monitor remote, MC316 from 0m up to approx. 100m.
•Monitor local, VG38 or standard monitor cable up to 5m
Maximum resolution: 1600/1280 @ 85 Hz.
With a lower resolution longer ranges are possible.
Frequency transmission bandwith at different cable length and up to a
permitted voltage loss of 3dB:
•Monitor local 288MHz
•Monitor remote with 10m VG38: ≥400MHz
•Monitor remote with 20m VG38: 300MHz
•Monitor remote with 50m VG38: 220MHz
•Monitor remote with 60m VG38: 196MHz
•Monitor remote with 70m MC316: 258MHz
•Monitor remote with 110m MC316: 189MHz
All manuals and user guides at all-guides.com

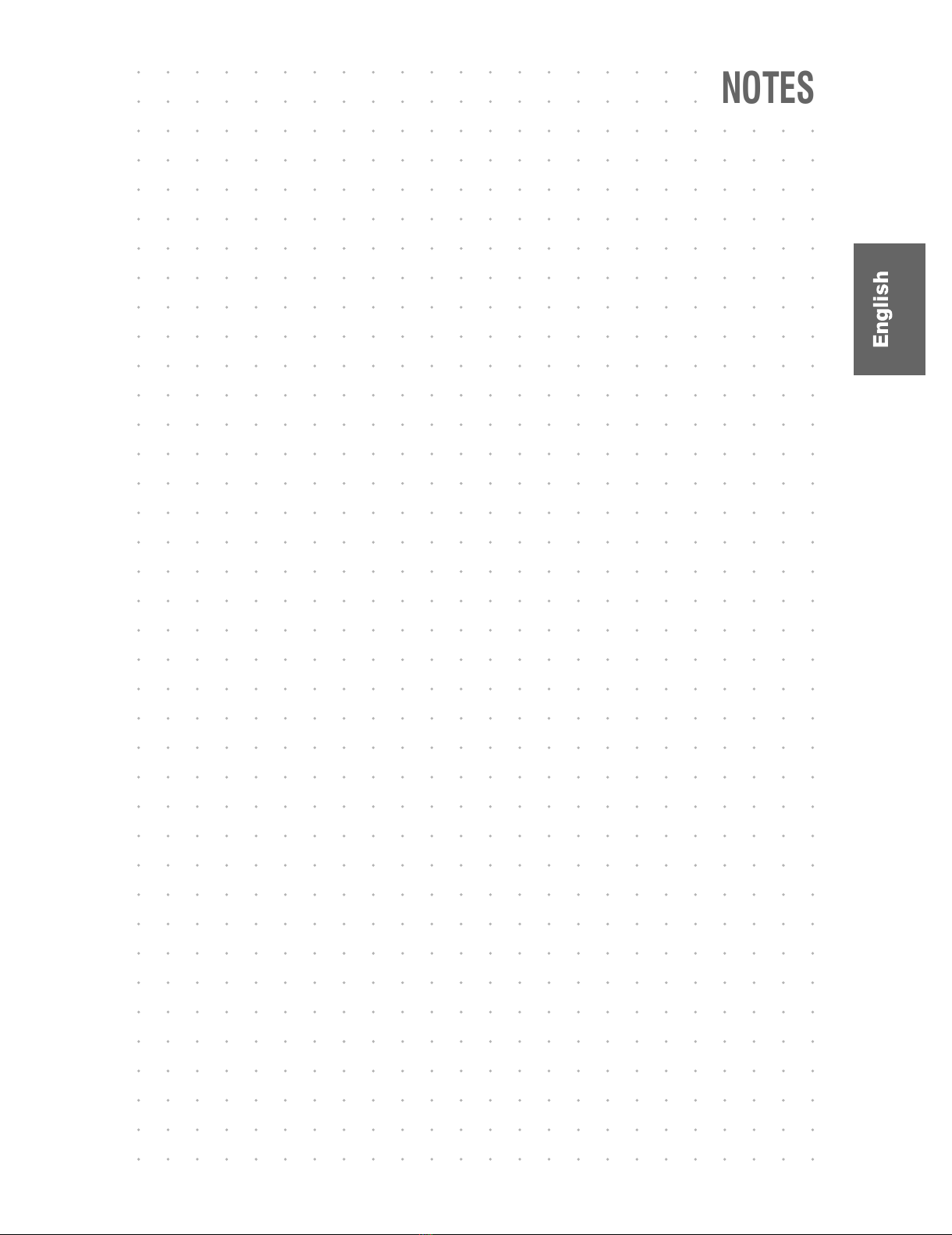

NOTES
All manuals and user guides at all-guides.com
all-guides.com

NOTES
All manuals and user guides at all-guides.com

NOTES
All manuals and user guides at all-guides.com

NOTES
All manuals and user guides at all-guides.com

Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht.
http://gdsys.de/A9100070
The manual is constantly updated and available on our website.
Guntermann & Drunck GmbH
Obere Leimbach 9
57074 Siegen
Germany
http://www.gdsys.de
[email protected]
All manuals and user guides at all-guides.com
