使用前请仔细阅说明书
请妥善保存，以备参阅
彩色电视接收机
L37A6A-A1
使用说明书

尊敬的海尔用户：
感谢您选择和使用海尔产品。
为方便
自始至终，海尔的国际星级服务将伴随着您，使用时无论有什么问题，请按
照保修证的电话、地址与我们联络，我们时刻恭候为您服务，再次感谢您使用海
尔产品，介绍海尔产品。
您使用，请仔细阅读说明书，并按照说明书中的步骤操作。
* 为了使您更好地使用本机，请详细阅读本说明书，并妥善保存以备日後参考。
* 由於产品的改进，本手册中的屏幕显示和图解可能与实际中的有所不同。
海尔—真诚到永远！
为了我们共同的家园，请爱护地球。不要将电池、塑料包装袋等物品随意丢弃。
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
警告：
为了防止电击，请不要打开後盖。机壳内部无任何附加备件。
如有问题请和我们的服务人员联络。
三角形内含一闪电箭头符号：提醒您注意该处可能有高压，需要小心，以免受到
电击。
三角形内含一感叹号：提醒您该处为非常重要的部件，如果需要进行更换等操作，
需要参照相应的技术说明资料。
警告：
为了防止引起火灾或电击，请不要将电视放到有雨雾的场所。
不要使用任何可能对液晶显示屏造成刮伤、毁坏的硬物体磨
擦或敲击液晶显示屏。
注意：
禁止在未经授权的情况下以任何方式私自更改本产品。

目 录
安全注意事项.................................................................................................1

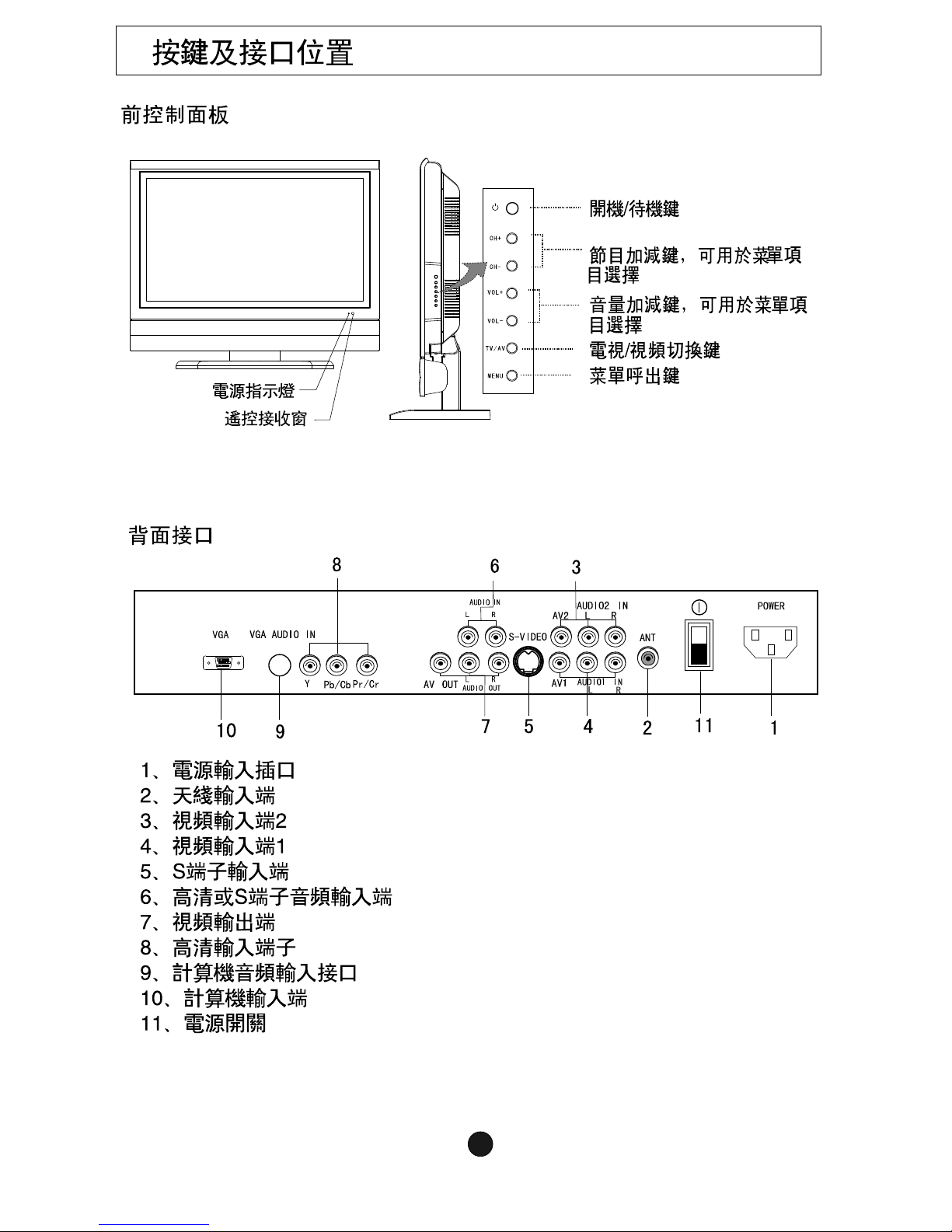

按键及接口位置.............................................................................................3
前控制面板..................................................................................................3
背面接口......................................................................................................3
遥控器的准备.................................................................................................4
遥控器面板.....................................................................................................5
底座安装说明 ................................................................................................6
音箱安装说明.................................................................................................7
基本操作
打开/关闭电视..............................................................................................8
电视节目选择和音量调整.............................................................................8
快速回看......................................................................................................8
静音功能......................................................................................................8
屏幕菜单语言选择........................................................................................8
屏幕显示........................................................................................................9
设置电视节目
自动搜台......................................................................................................10
手动搜台......................................................................................................10
频道微调......................................................................................................11
跳过不要的频道...........................................................................................11
图像控制
节目交换......................................................................................................12
设置您喜爱的图像状态................................................................................12
降噪.............................................................................................................12
图像模式/声音模式选择...............................................................................13
声音控制
声音效果控制..............................................................................................13
系统设置功能
菜单背景设置..............................................................................................13
信号源设置..................................................................................................14
屏幕显示画面比例设置................................................................................14
其他设置功能
睡眠关机设定..............................................................................................14
画中画设置..................................................................................................15
声音通道设置..............................................................................................15
色温设置.....................................................................................................16
数字滤光设置..............................................................................................16
AAA设置.....................................................................................................16
外接音频、视频装置的连接...........................................................................17
作为显示器连接至个人电脑...........................................................................18
规格...............................................................................................................19
简单故障排除.................................................................................................20
/

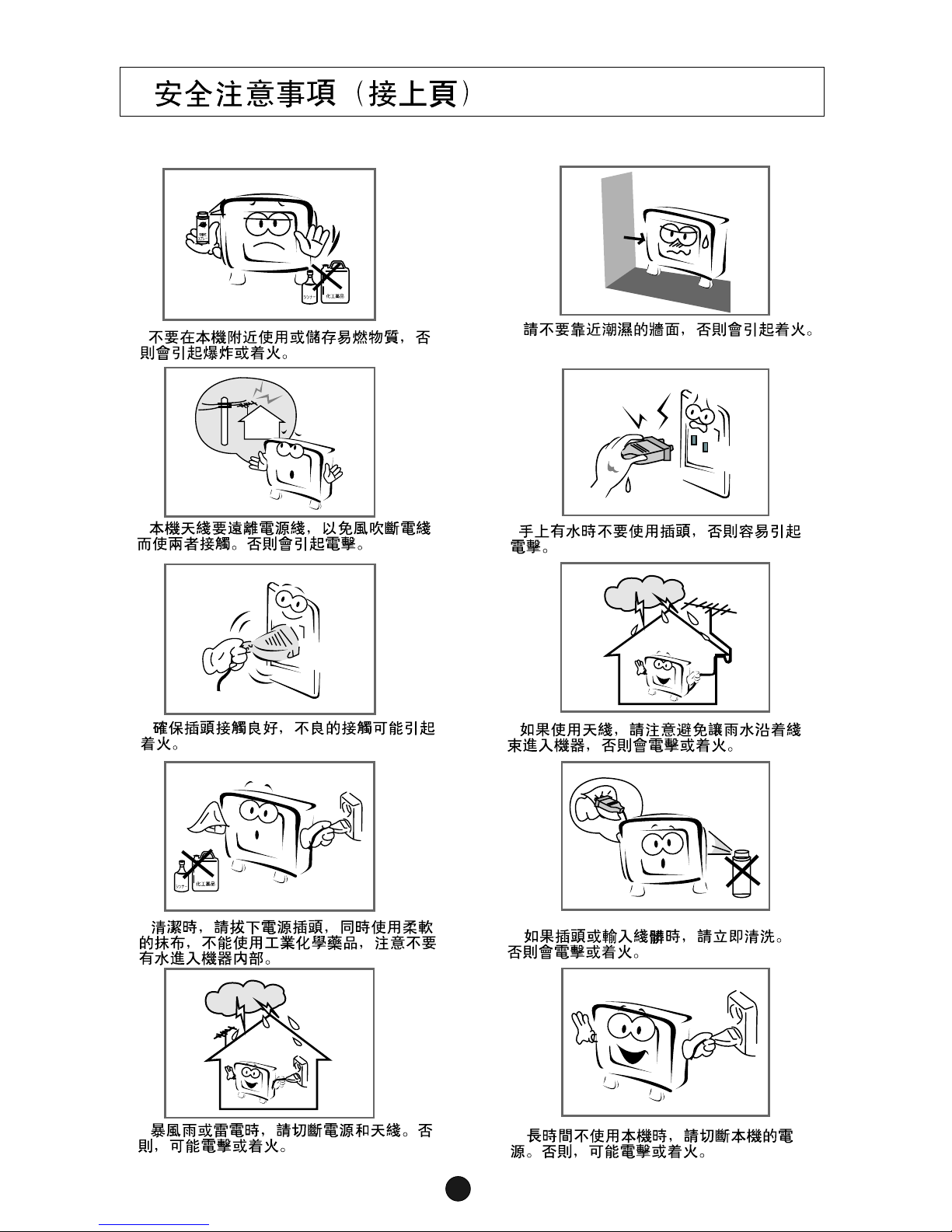

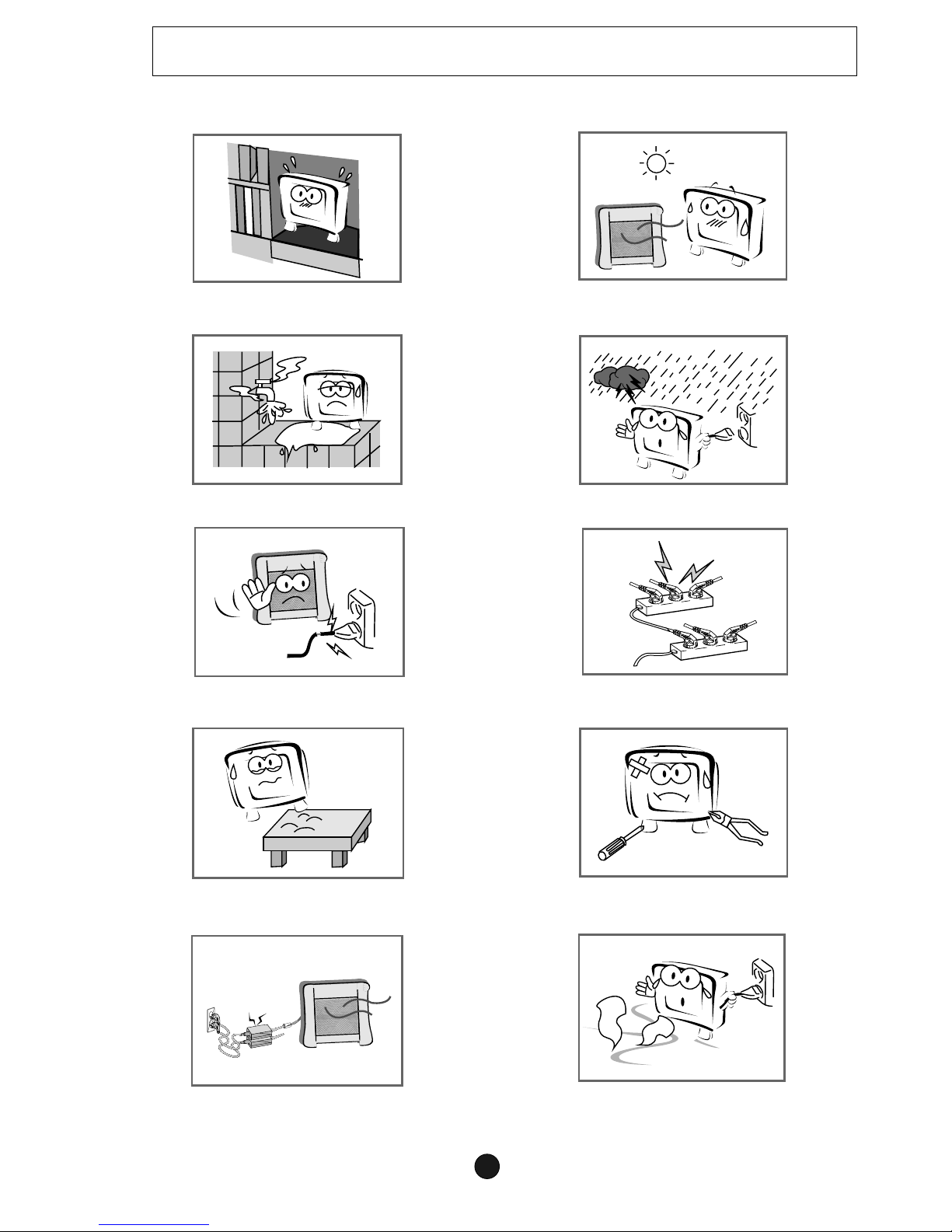

请将本机固定於稳固的位置，否则可能
会跌落损坏，甚至着火。
为防止机器着火，请不要在阳光直射的地
方使用本机，并使其远离诸如加热器、火炉
等热源。
请不要将本机靠近水、油类等附近，否则
有着火的危险。
在暴雨，尤其雷电时，请不要使用本机，
并拔下电源插头和天线插头。
请不要使用破损的电源插头，也不要将电
源线靠近热源附近，否则会引起触电或着火。
不要并联过多的插槽，也不要在同一个插
座中连接太多的插头，否则可能因功耗过大
而着火。
请将本机放在稳定的平面上，否则会跌落
损坏。
请不要自行拆卸本机，若出现故障应联络
专业人员维修。若您自行拆卸可能会导致电
击或着火。
请不要让电源变压器靠近热源，这样可能
会导致起火。
如果本机内有异常的气味或声音，应立
即切断电源，同专业维修人员联络进行维修。
安全注意事项
1

2

3

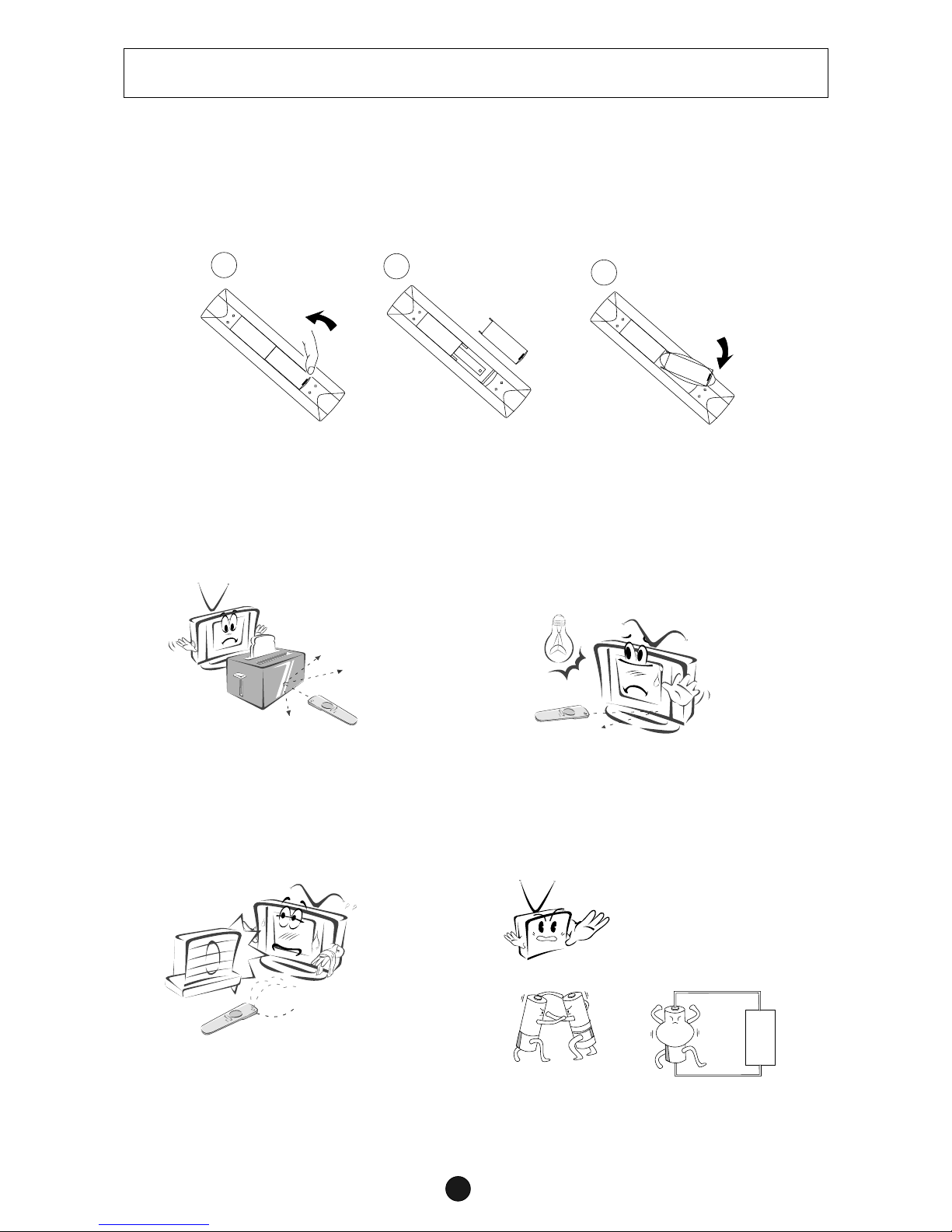

遥控器的准备
遥控器使用时的注意事项
遥控器安装
确保遥控器与电视机
接收窗之间没有其它
物体。
请使用两节5#型1.5V碱性电池。
不同类型的电池不能混合使用。
按照正确的极性安装电池。
电池不能充电。
遥控器不能放在发热或潮
湿的地方，否则强烈的冲
击将导致操作无效。
阳光或其它强光会干扰遥
控器发出的信号。在这种
情况下请把电视机转到其
它方向。
1. 根据上图的显示，把遥控器反置，推开电池舱。
2. 按照上图所示装入两节五号碱性电池。（电池的正负极必须与标注相符）。
3、把电池舱的盖子盖好。
3
2
1
++
4

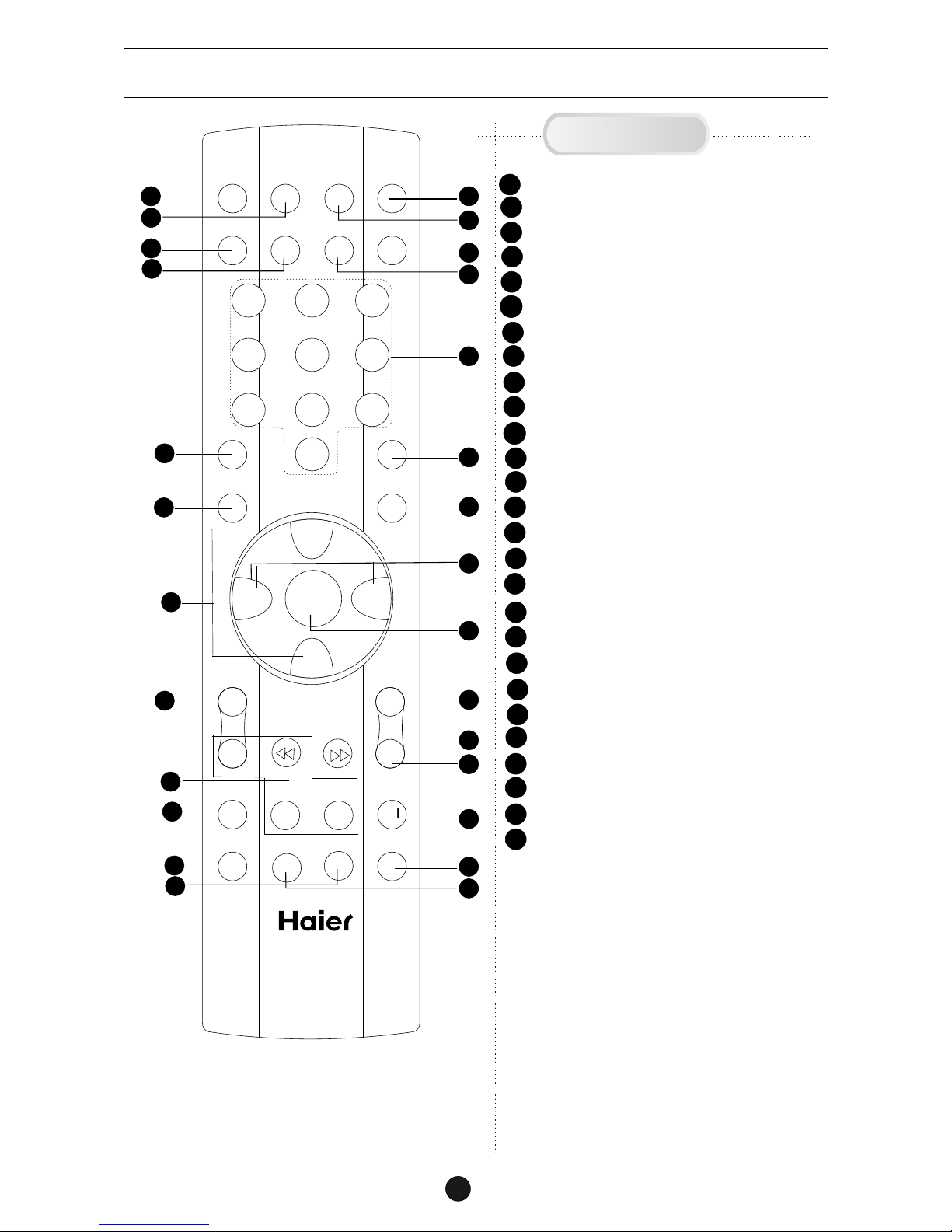

遥控器控制键
待机/开机键
静音键
电视/视频转换键
屏显键
动态AAA高清开/关键
画中画功能开/关键
画中画主/从画面切换键
画中画声道选择键
数字直选键
节目回看键
童锁键
图像模式选择键
声音模式选择键
节目加/减键、方向选择键
音量加/减键、方向选择键
菜单呼出/选择键
图像制式选择键
伴音制式选择键
节目浏览键
图像静止键
本机无此功能
画面比例选择键
睡眠定时键
本机无此功能
本机无此功能
丽音键
本机无此功能
1
2
3
4
5
7
8
9
11
12
13
14
15
16
17
18
20
21
23
22
24
10
25
30
19
5
遥 控 器 面 板
6
11
26
27
5
8
9
10
1 2 3
456
78 9
0
←
↑
↓→
=
←
HYF-35G
1
3
7
2
6
4
PIP AAA
25
24
23
22
21
20 19
18
17
16
15
14
13
12
11
MUTE TV/AV SOUND POWER
MAIN/SUB DISPLAY
CHILD LOCK
P.STD
RECALL
S.STD
CH+
CH-
VOL- VOL+
MENU
C.SYS S.SYS
STILL SCAN
BACKZOOM SLEEP SIZE
27
26
I-II

6
螺钉
（1）从包装箱里取出液晶电视和电视底座，
把液晶电视面向下平放在干净的毛毯
上防止硬物划伤液晶屏，如图（1）；
（2）从附件袋中取出九颗M4*8黑色的螺钉，
参照图示（2）用螺钉把底座固定
在电视机後盖上
（3）液晶电视底座安装完毕，如图（3）。
；
1.液晶电视底座附件
2.液晶电视底座安装步骤
电视底座
液晶电视
底 座 安 装 说 明
名称 数量
液晶电视
液晶电视底座
M4*8 螺钉（发黑）
图示（1）
图示（2）
图示（3）

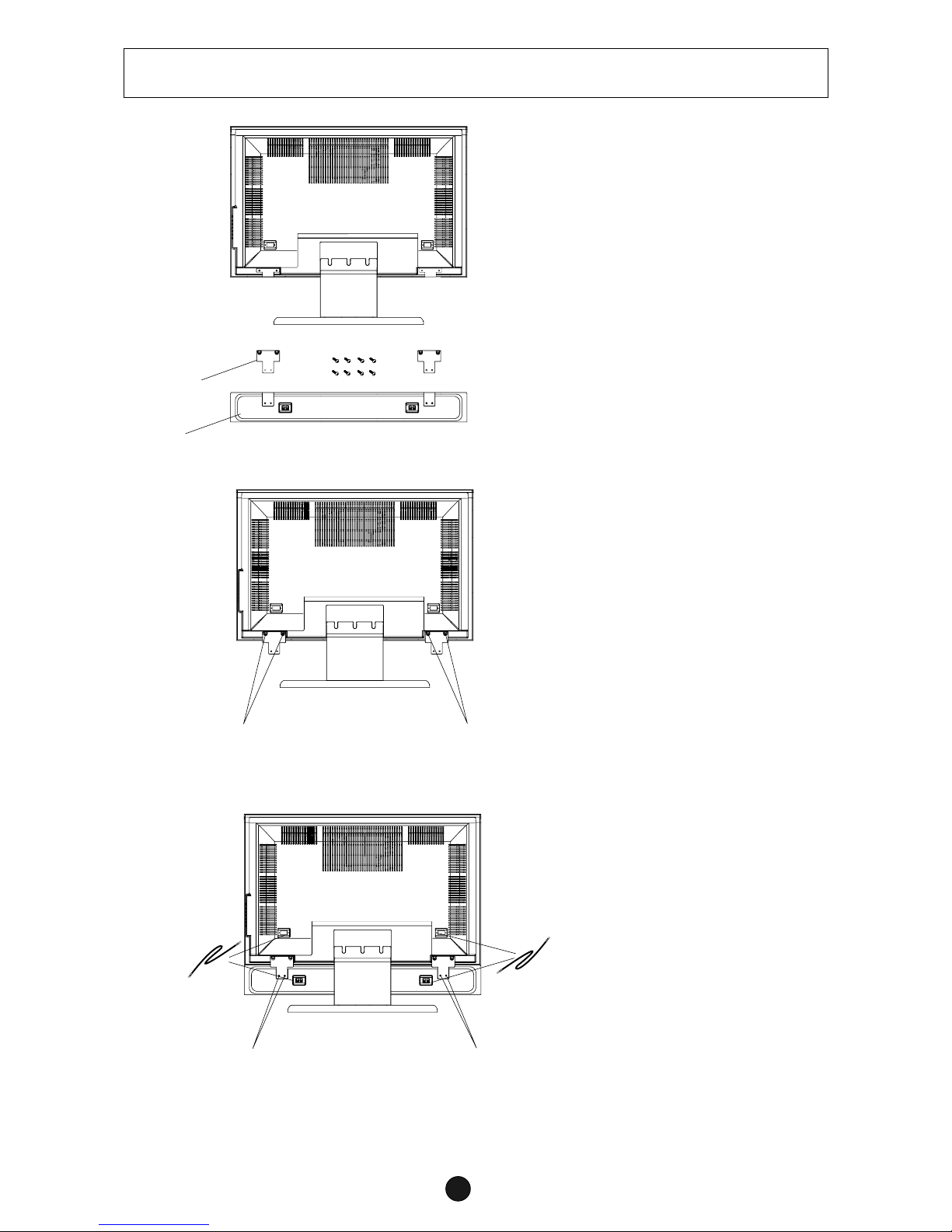

音 箱 安 装 说 明
7
音箱连接块
音箱
两颗黄色螺钉 两颗 螺钉黄色
两颗黑色螺钉 两颗 螺钉黑色
1、
从包装箱里取出音箱,从附
件袋中取出两个音箱连接块，
八颗螺钉,两根音箱连接线，
如图(一)
2、参照图(二)所示（液晶电视背面
视图），用四颗 螺钉把两个
音箱连接块分别固定在
的後盖上。
3、参照图 三 所示（液晶电视背面
视图），用剩下的四颗黑色螺钉
把音箱连接块和音箱後盖固定在
一起
4、参照 ，将两根音响连接线
如图所示，分别卡入上下四个连
接线卡，音箱即安装完成
把安装好底座的液晶电视放置
好,
。
黄色
液晶电视
( )
。
图(三)
。
音箱连接线
图(一)
图(二)
图(三)

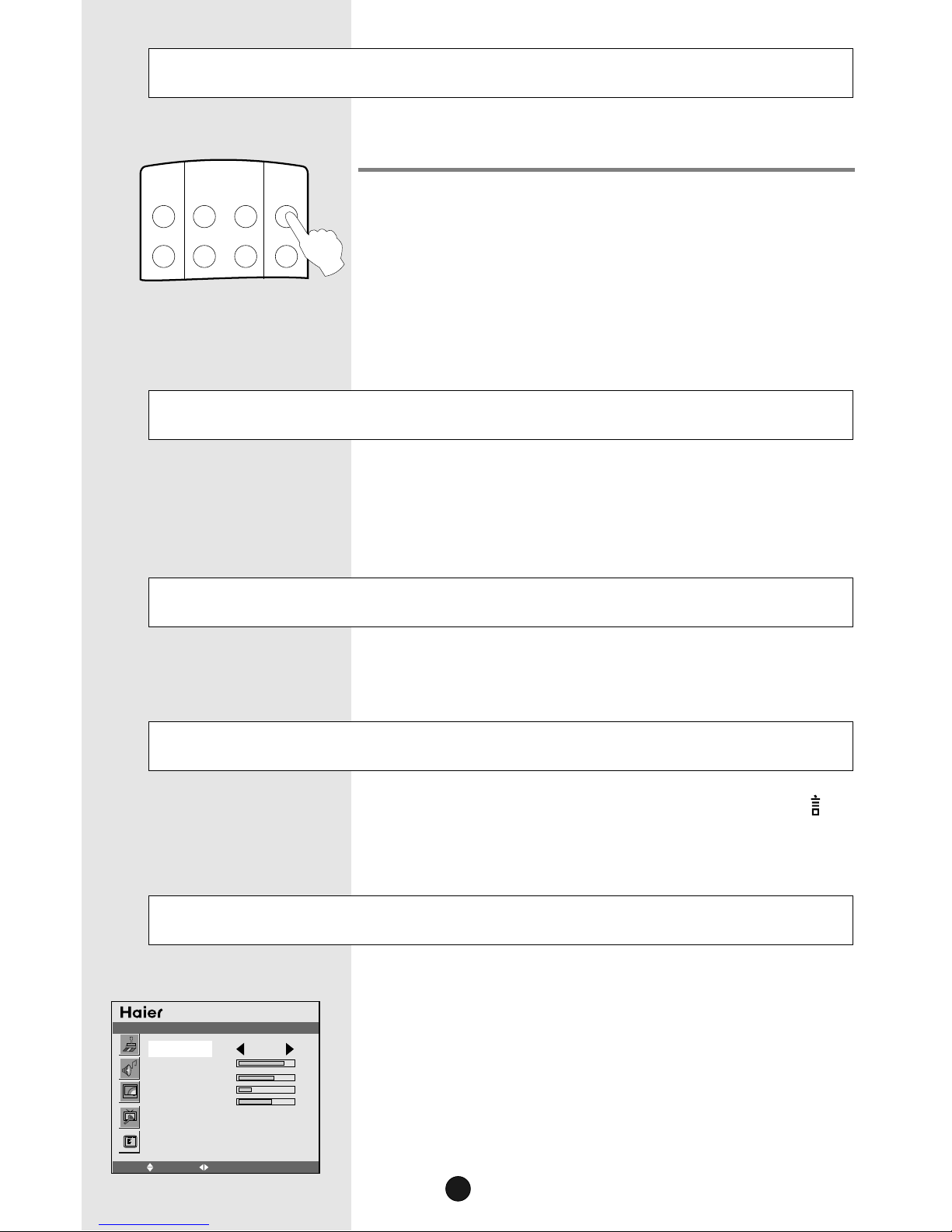

打开/关闭电视
待机设置： 先连接上电源线,将电视机後面的电
源开关打到开启状态。
1、如果电视在待机状态,按下遥控器或电视上的
开关按键可解除待机状态，进入开机状态。
2、再按一下遥控器或电视上的开关键，电视机
进入待机状态。
您可以使用节目+/-键或者数字直选键选择电视
频道号。
电视节目选择和音量调整
按音量+/-键来调节音量。
按回看键可以将频道切换回上一次收看的频道。
快速回看
静音功能
1、按静音键关闭电视伴音，屏幕显示静音标 。
2、再按静音键或音量+键开启电视机伴音。
屏幕菜单语言选择
选择菜单中的“语言”项
1、按菜单键选择菜单设置菜单。
3、按音量+/-键选择所需屏幕菜单语种(中文/
ENGLISH)。
2、按节目+/-键选择语言项。
移动 选择 菜单 退出
8
语 言 中 文
行 中 心
场 中 心
持续时间
半 透 明
菜 单
MUTE TV/AV SOUND POWER
MAIN/SUB PIP AAA DISPLAY
志

移动 选择 菜单 退出
语 言 中 文
行 中 心
场 中 心
持续时间
半 透 明
菜 单
移动 选择 菜单 退出
时 钟 00 ：12
定 时 开 -- ：--
定 时 关 -- ：--
睡 眠 关
色 温 正 常
数字滤光
A A A 开
功 能
移动 选择 菜单 退出
声 音
声音通道 主
声音模式 个 人
平 衡
九段均衡
移动 选择 菜单 退出
图像模式 个 人
对 比 度
亮 度
色 度
色 调
清 晰 度
降 噪 强
扫描模式 全 屏
图 像

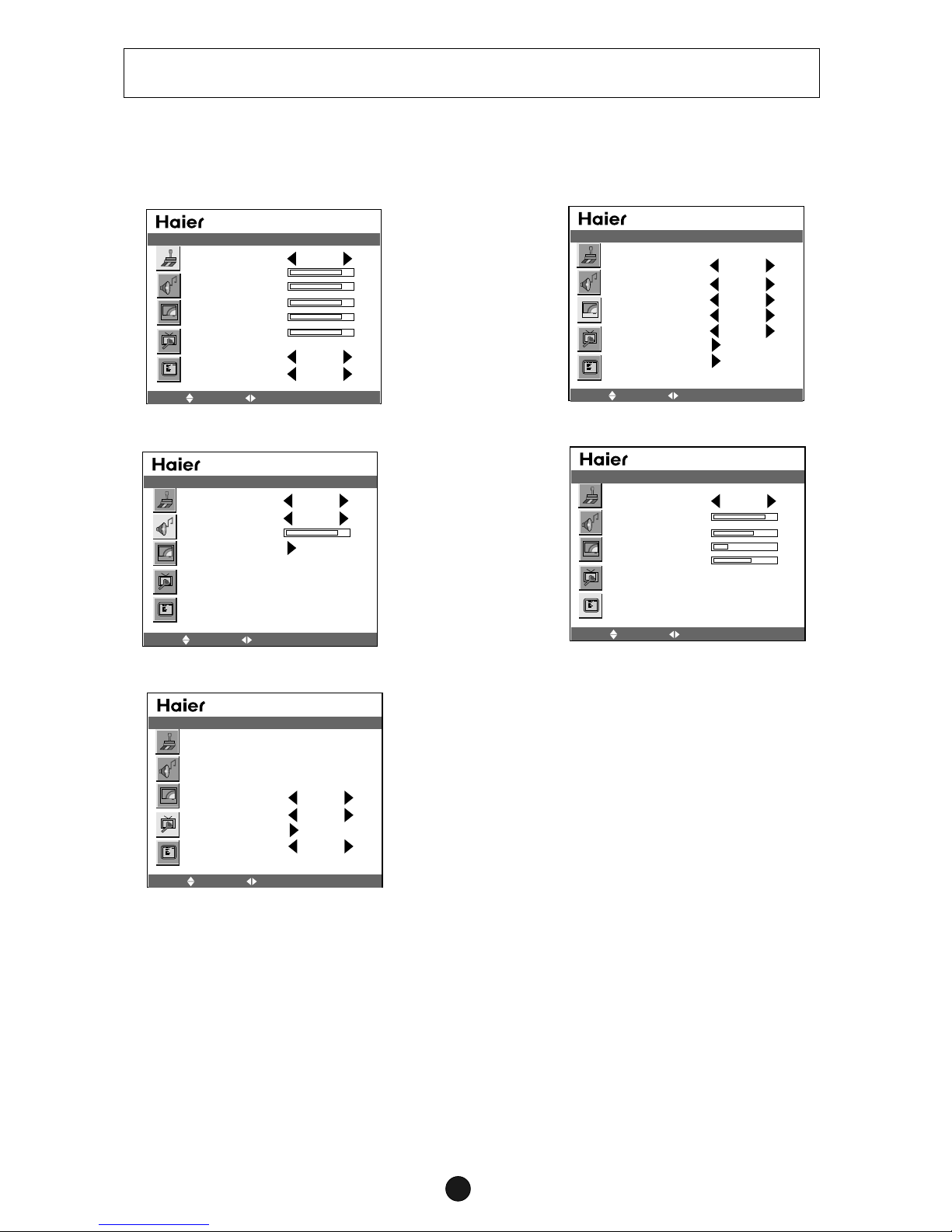

屏幕显示
为了方便您的操作，这里列举了常用的菜单，以便您对本机有所了解。
图像设置菜单
声音设置菜单
操作说明
实际的显示或许与上述的列举有所不同，如果需要调整请按如下
步骤进行：
1、按菜单键可以打开菜单页，用节目+/-键分别选择各菜单，用音
量+/-键进入。
2、按节目+/-键选择需要调整的项目。
3、按音量+/-键对所选择的项目进行调整，或进入下一级菜单。
4、按菜单键返回上一级菜单或退出屏幕菜单显示。
注:本说明书中所有“按菜单键选择菜单”操作时,请参阅此操作说明。
功能设置菜单
菜单设置菜单
9
通道设置菜单
移动 选择 菜单 退出
通 道
主图像通道 电 视
画中画模式
关
子图像通道 高 清
彩色制式 自 动
声音制式 I
自动搜台
手动搜台

自动搜台
3、按音量+键进行自动搜索，按菜单键结束自动
搜索。
注意：
“自动搜索”功能预调的节目是按信号的频率高低顺序排列
的，一般情况下，只在第一次预调节目时使用，当您已按个
人喜好排定节目次序後，就不必再使用“自动搜索”功能，
否则您排定的节目次序将会改变。
使用自动搜索方式进行搜索能够搜到所有可接
收的节目。在第一次使用本机时建议使用自动
搜索方式进行搜台，自动搜索前请确认伴音制
式选择为I制式。
1、按菜单键选择通道菜单。
2、按节目+/-键选择自动搜台项。

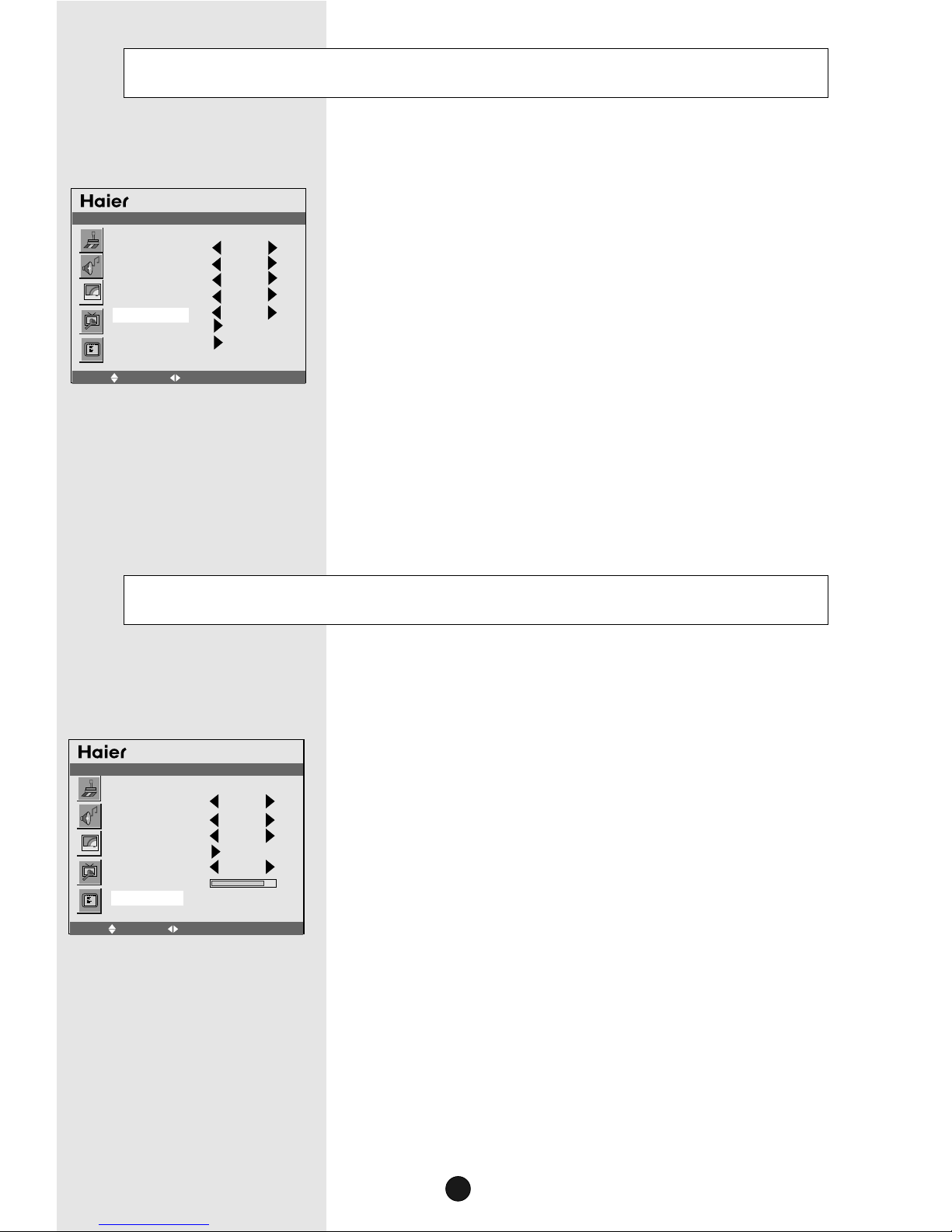

手动搜台
4、按音量+/-键开始搜索，按音量+键向高频段
搜索，按音量-键向低频段搜索。当搜索到一个
节目後，搜索自动停止。您可以按音量+/-键继
续搜索或按菜单键确认退出。
注意：
搜台的过程中由於信号的变化，可能会出现黑屏现象，这是正
常的，搜台完成後会自动恢复。
手动搜台可以自由地进行节目搜索和节目排
序。
1、按菜单键选择通道菜单。
2、按节目+/-键选择手动搜台项,按音量+/-键
进入下级菜单。
3、按节目+/-键选择手动搜台项。
10
移动 选择 菜单 退出
通 道
移动 选择 菜单 退出
通 道
当前频道 10
跳 跃 关
交换频道 10
交 换
自动微调 关
微 调
手动搜台 471.2 MHZ
自动搜台
主图像通道 电 视
画中画模式 关
子图像通道 高 清
彩色制式 自 动
声音制式 I
手动搜台

频道微调
4、按音量+/-键开始微调，直到获得最佳的图像
和声音後松开按键，按菜单键确认退出。
下列调整在正常情况下不必进行，但在不理想的
接收状态下需要调整时，请用微调功能进行调谐调
整，以便接收到最佳的图像。
1、按菜单键选择通道菜单。
2、按节目+/-键选择手动搜台项,按音量+/-键
进入下级菜单。
3、按节目+/-键选择频道微调项。
5、按菜单键，关闭菜单。

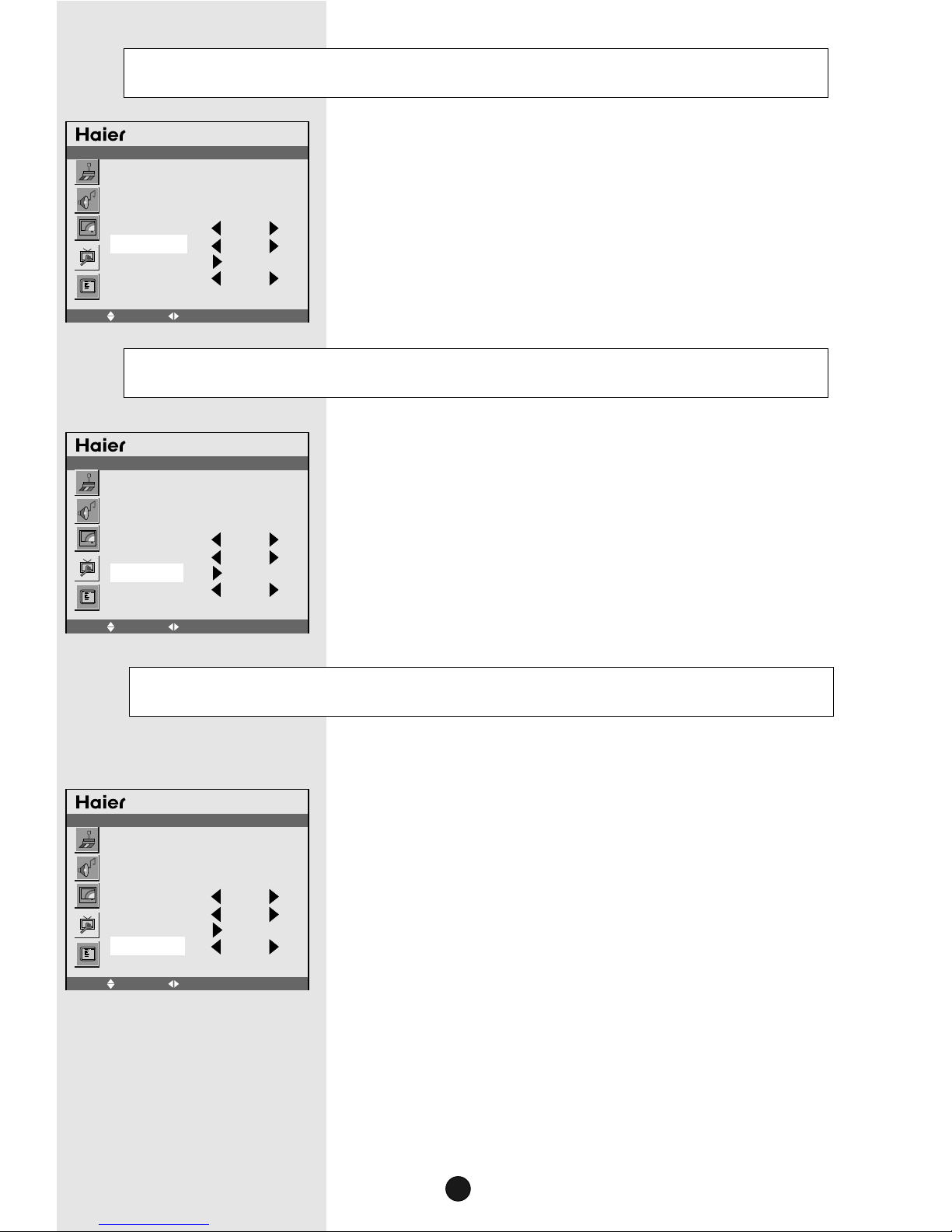

跳过不要的频道
1、选择您需要跳过的节目号。
2、按菜单键选择通道菜单。
4、按节目+/-键选择“跳跃”项,按音量+/-键
设为开。
当您用 键选择频道时，该频道号码
将被跳过。但您仍然可以用数字直选键选择
被跳过的频道号码。
节目+/-
注意：如何恢复被跳过的频道号码
1、按数字直选键选择要恢复的频道号码。
2、按菜单键进入频道菜单。
3、按节目+/-键选择“跳跃”项，按音量+/-键设为
“关”。
11
移动 选择 菜单 退出
3、按节目+/-键选择手动搜台项,按音量+/-键
进入下级菜单。
移动 选择 菜单 退出
通 道
当前频道 10
跳 跃 关
交换频道
10
交 换
自动微调 关
微 调
手动搜台 471.2 MHZ
通 道
当前频道 10
跳 跃 开
交换频道 10
交 换
自动微调 关
微 调
手动搜台 471.2 MHZ
移动 选择 菜单 退出
通 道
当前频道 10
跳 跃 关
交换频道
10
交 换
自动微调 关
微 调
手动搜台 471.2 MHZ

4、按节目+/-键选择交换选项,按音量+/-键进行交换。
如图所示，将当前频道15交换到频道28。
节目交换
1、按菜单键选择通道设置项。
3、按节目+/-键选择 ，按音量+/-键，选择
想要交换到的频道。
交换频道

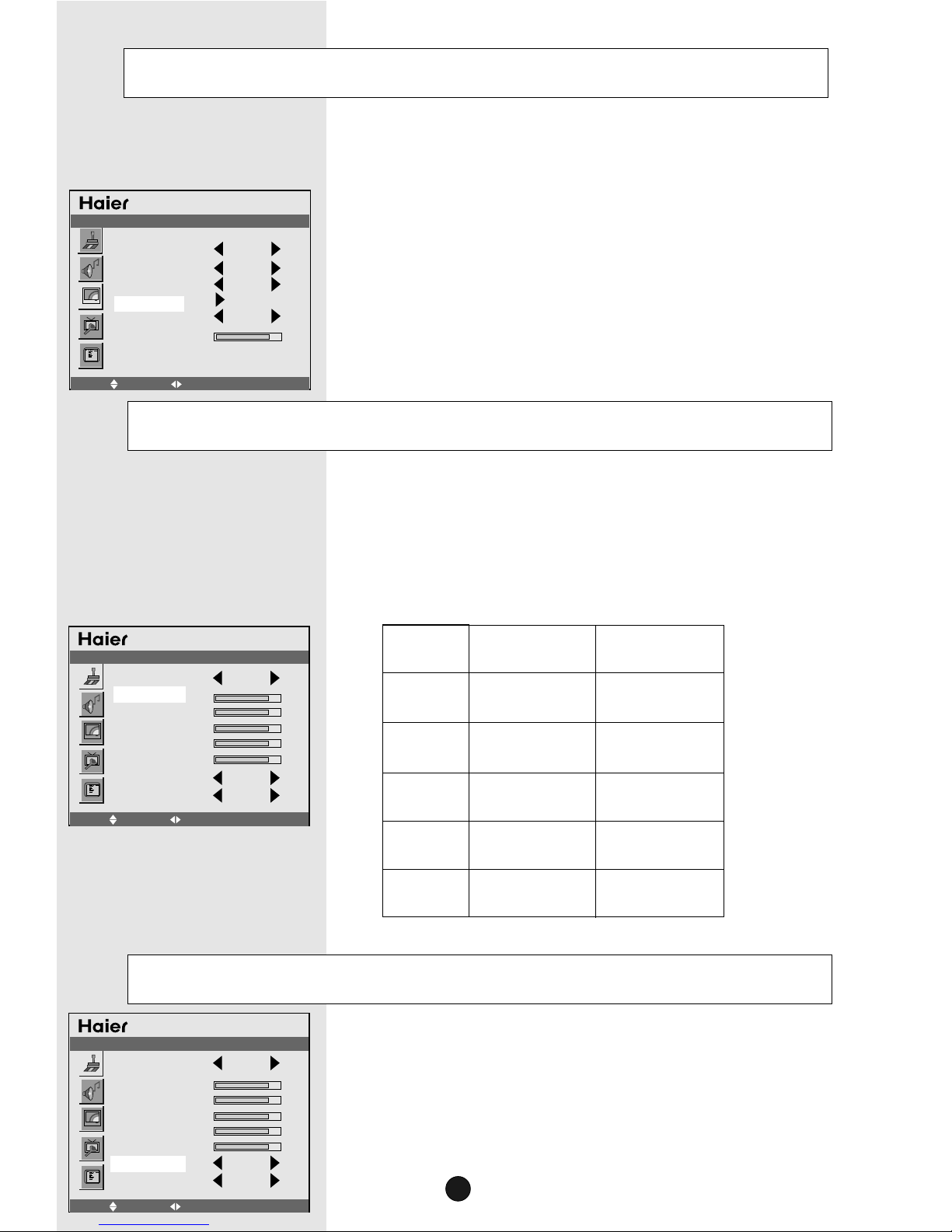

设置您喜爱的图像状态
3、按音量+/-键对所选择的项目进行调整，具
体调整可以参考下表。
1、按菜单键选择图像菜单。
2、按节目+/-键选择需要调整的选项。
项 目
对比度
清晰度
亮度
色度
弱 强
暗 亮
浅
深
柔和
锐利
图像项目调整效果表
色调 绿红
注：色调选项只有在接收N制信号时才可以调节。
*
音量-键 音量+键
5、按菜单键保存退出。
12
移动 选择 菜单 退出
2、按节目+/-键选择手动搜台项,按音量+/-键
进入下级菜单。
移动 选择 菜单 退出
降噪
使用降噪功能可以减少图像中的噪点
1、按菜单键选择图像菜单。
2、按节目+/-键选择降噪选项。
3、按音量+/-键可根据您的个人需求选择“关”，
“弱”，“强”。
移动 选择 菜单 退出
通 道
当前频道 15
跳 跃 关
28
交换频道
交 换
自动微调 关
微 调
手动搜台 471.2 MHZ
图像模式 个 人
对 比 度
亮 度
色 度
色 调
清 晰 度
降 噪 强
扫描模式 全 屏
图 像
图像模式 个 人
对 比 度
亮 度
色 度
色 调
清 晰 度
降 噪 强
扫描模式 全 屏
图 像

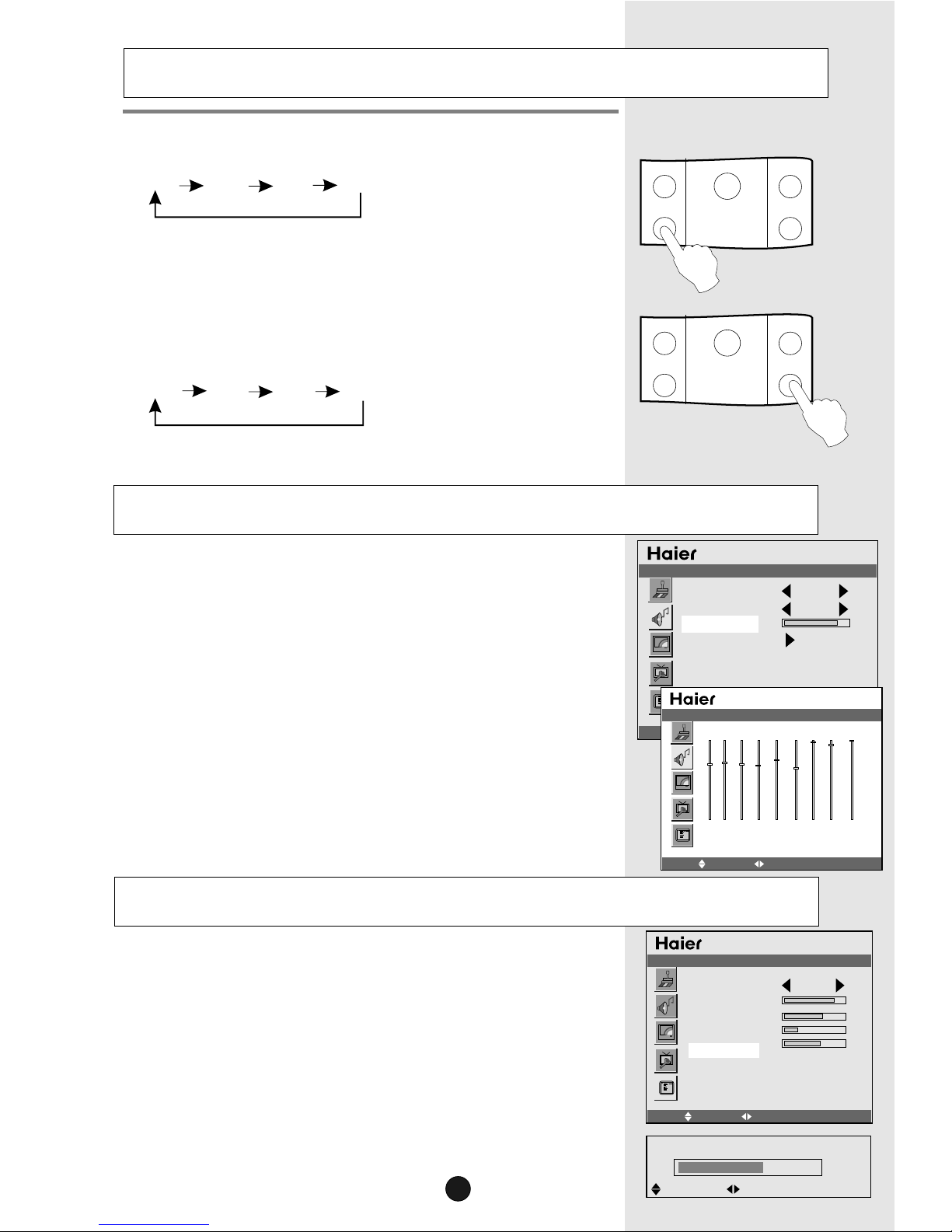

连续按遥控器上的图像模式键，以下四种图像
模式可轮流被选择。
自然 明亮 个人 柔和
连续按遥控器上的声音模式键，以下四种声音
模式可轮流被选择。
标准 音乐 个人 新闻
也可分别进入“图像”和“声音” 菜单中进行
调整。
自然：普通模式。
柔和：图像的效果比较柔和。
个人模式：您所设定的喜爱的图像效果。
明亮：适於观看运动的图像。
图像模式/声音模式选择
声音效果控制
您可以选择喜欢的伴音模式，也可以调整声音
的平衡及九段均衡。
3、按音量+/-键对您所选择的项目进行调整。
1、按菜单键选择声音设置菜单。
2、按节目+/-键选择您所需要设置的声音选项。
平衡:按音量 键进入调整,用音量 键调整左右
声道的平衡。
九段均衡:按音量 键进入九段均衡设置菜单,用音
量 键选择各不同频点,用节目+/-键进行调整。
+/- +/-
+/-
+/-
菜单背景设置
当透明度设置值越高,菜单透明度越高,反之,菜
单透明度越低。
3、按音量+/-键设置透明度。
1、按菜单键选择菜单设置菜单。
2、按节目+/-键选择菜单背景选项。
移动 选择 菜 单 退 出
移动 选择 菜单 退出
13
半 透 明
63
移动 选择 菜单 退出
50 75 100 300 1K 3K 5K 10K 15K
移动 选择 菜单 退出
声 音
声 音
声音通道 主
声音模式 个 人
平
衡
九段均衡
语 言 中 文
行 中 心
场 中 心
持续时间
半 透 明
菜 单
注:声音通道:仅在PIP模式下可调。
0
0
CHILD LOCK
P.STD
CHILD LOCK
P.STD
RECALL
S.STD
RECALL
S.STD

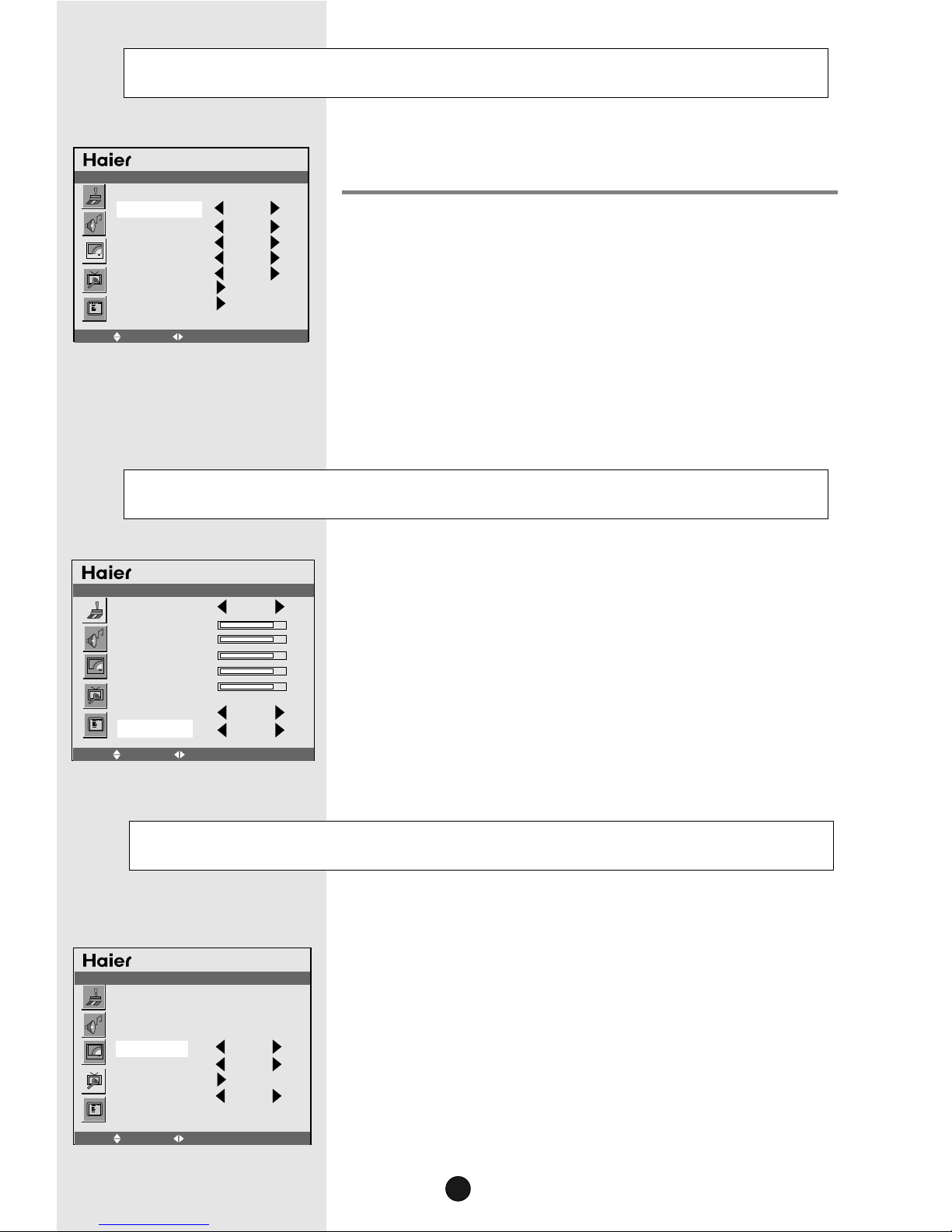

本机有不同的信号源模式，您可以根据需要进
行选择：电视模式,视频1模式,视频2模式,S端子
模式,高清模式,VGA模式。
2、按节目+/-键选择主图像通道选项。
信号源设置
1、按菜单键选择通道菜单。
3、按音量+/-键选择您所需要的信号源模式。
屏幕显示画面比例设置
本机有不同的屏幕显示画面比例，您可以根据
需要进行选择：全屏,ZOOM1,ZOOM2,正常四种
模式。
1、按菜单键选择图像菜单。
3、按音量+/-键选择您所需要的画面比例。
2、按节目+/-键选择扫描模式选项。
4、也可以直接按遥控器上的电视/视频键选择。
注：为不影响正常收看电视，请关闭已连机但
不使用的信号源。
睡眠关机设定
注意：如果想查看设置的定时关机时间，可按
睡眠键。如果要取消睡眠关机设置，可按上述
步骤，将时间设置为关即可。
当您设置好睡眠关机时间後，电视将会从设定
的时间起进行计时，在您选择的计时时间到後
电视将自动关机。
连续按睡眠键进入关机时间设置，在
240之间选择选择您所需要的睡眠时
间段，设置好一个时间後，电视将开始计时。
关、15、
30、60...
移动 选择 菜单 退出
14
时 钟 00 ：12
定 时 开 -- ：--
定 时 关 -- ：--
睡 眠 30
色 温 正 常
数字滤光
A
A A 开
功 能
移动 选择 菜单 退出
图像模式 个 人
对 比 度
亮 度
色 度
色 调
清 晰 度
降 噪 强
扫描模式 全 屏
图 像
4、您也可以按遥控器上的“画面比例”键进行切
换。
移动 选择 菜单 退出
通 道
主图像通道 电 视
画中画模式
关
子图像通道 高 清
彩色制式 自 动
声音制式 I
自动搜台
手动搜台

画中画设置
本机型支持画中画功能,可在屏幕中同时显示两个通
道的画面。
1、按菜单键选择通道菜单；
2、选择画中画模式,用音量+/-键选择P1S1,P1S2,
P2S1，P2S2，P3S1，P3S2，P4S1，P4S2的
模式， 打开画中画功能；
3、选择主图像通道，同音量+/-键改变主图像画
面的输入通道，如电视，视频1，视频2等；
4、选择子图像通道，用音量+/-键改变子图像的
输入通道，如VGA，高清等。
1、切换主图像通道後,将自动关闭画中画功
能，如需使用，请重新打开此功能；
2、如下两组之间可以使用画中画功能,同组
通道之间不
可使用画中
画功能,通道
1和通道2可以
相互切换；
注:
通道1
通道2
电视, 视 1, 视频2, S端子频
VGA, 高清
15
声音通道设置
在画中画功能打开後,此选项被激活，您可以选择
当前播放的声音是主画面伴音或子画面伴音。
1、按菜单选择声音菜单；
2、用节目+/-键选择声音菜单；
3、用音量+/-键可以改变当前声音为主画面伴音
或从画面伴音。
移动 选择 菜单 退出
声 音
声音通道
主
声音模式 个 人
平 衡
低 音
3、您也可以通过按遥控器的PIP键打开或关闭
画中画功能；
4、您可以通过按遥控器的主/从键对主画面和
子画面进行切换。
1、您也可以通过按遥控器的声道键切换主画面
或子画面的伴音；
2、将声道切换为子画面伴音後,可以对子画面
进行通道切换。
注:
移动 选择 菜单 退出
通 道
主图像通道 电 视
画中画模式
关
子图像通道 高 清
彩色制式 自 动
声音制式 I
自动搜台
手动搜台

色温设置
数字滤光设置
16
3、用 可以轮流选择正常→6500K→7300K→8500K
→9300K→个人
音量+/-键
。
注:个人为您通过数字滤光自己设定的图像色温。
1、按菜单键选择功能菜单；
2.用节目+/-键选择色温项；
1、按菜单键选择功能菜单；
使用数字滤光可以精确的对色温进行更细致的调节
2.用节目+/-键选择数字滤光项；
3.用音量+/-键进入下级菜单；
4.用音量 键分别选择色温项,用节目 键进行调节+/- +/- 。
AAA 设置
AAA功能可以明显提高图像质量,使用图像更为饱满。
1.按菜单键选择功能菜单；
2.用节目+/-键选择AAA项；
3.用音量 键可以分别选择开,DEMO,SPLIT,关+/- ；
DEMO:在图像中启用一块移动的子画面开启AAA功能。
注:在无信号和画中画模式下将无法使用DEMO,SPLIT功能。
SPLIT:将图像左右分开,在左边图像中开启AAA功能。
4.或直接按遥控器上的AAA键开启 选择 模式并AAA 。
选择 菜单 退出移动
时 钟 00 ：12
定 时 开 -- ：--
定 时 关 -- ：--
睡 眠 关
色 温 正 常
数字滤光
A A
A 开
功 能
选择 菜单 退出移动
时 钟 00 ：12
定 时 开 -- ：--
定 时 关 -- ：--
睡 眠 关
色 温 正 常
数字滤光
A A
A 开
功 能
选择 菜单 退出移动
时 钟 00 ：12
定 时 开 -- ：--
定 时 关 -- ：--
睡 眠 关
色 温 正 常
数字滤光
A A
A 开
功 能

外接音频、视频装置的连接
您可以将一些外部的信号源如VCR、VCD、DVD、PC等一些设备连
接到电视上。
天线输入
1、将VCR的射频输出端接到液晶电视的後面射频
输入端；
2、将天线接到VCR的天线输入端；
3、按电视/视频键选择电视信号模式；
4、按VCR上的PLAY（播放）键开始收看节目。
AV输入
1、将VCD上的音视频输出端口连接到电视的
AUDIO IN和VIDEO IN端口；
2、按电视/视频键选择复合视频模式；
3、按VCD上的PLAY（播放）键开始收看。
如果使用S端子作为信号输入源，图像质量将会
比视频（AV）输入有很大改善。
1、将DVD的S端子输入端连至电视的S端子输入端；
2、将DVD的S端子左右声道输出端接至电视的相应
接口上；
3、重复按电视/视频键，直到显示为S-VIDEO模式；
4、按DVD上的PLAY（播放）键进行播放。此时DVD
中的图像节目就会在电视上播放出来。
S-VIDEO输入
ANT .
VCR
AUDIO I N
LR
S-VIDEO
IN
VIDEO IN
VCD
AUDIO I N
LR
S-VIDEO
IN
VIDEO IN
DVD
DTV输入
1、色差端子(Y/PbCb/PrCr)连接图像输出设备(如
DVD，HDTV TUNER等)的色差输出端，声音由
AUDIO IN输入；
2、按电视/视频键选择“高清”模式；
3、按外界设备上的PLAY（播放）键开始收看。
DVD
LR
AUDIO I N Y Cb/Pb Cr/Pr
17
