Lavadora de Doble Tambor
Este manual se aplica al siguiente modelo
XPB11-LA
Manual del Usuario
Lea detenidamente estemanual
antes del uso.
Guarde bien estemanual para
futura referencia.
ÍNDICE
Preparación Antes de Lavado
Descripción de Piezas
Cuadro de Especificaciones
Problemas y Soluciones Dudas y Explicaciones
Advertencias
Instalaciones y Reajustes
Quía de Lavado
Uso de Detergente
Orden de Lavado
Tratamiento Poslavado
Instrucciones de Embalaje

Significado de Signos
Este signo se refiere a los contenidos
de la seguridad tanto del producto como
del usuario. Se debe operar estrictamente
de acuerdo con las instrucciones.
Este signo se refiere a aquellos actos
que podrían hacer daño tanto al producto
como al usuario.
ADVERTENCIA
PROHIBICIÓN
Descripción de Piezas
Si coloca la lavadora en un sitio
alfombrado, evite que la alfombra cubra
el agujero
No la deposite en el lavabo u otros lugares
húmedos. Se prohibe limpiarla con agua.
No locoque ropas mojadas en el tablero
de control.
Para evitar vibraciones anormales
durante el centrifugado, no lave
impermeables, cubiertas de bicicleta u
otros artículos protectores de agua.
No comparta la toma de fuente con otros aparatos eléctricos. Cuando se encuentra
dañadas las clavijas del enchufe o flojas
una vez introducidas, no lo use.
de ventilación.
Agujero de
ventilación
No utilice agua caliente más de 50 °C.
Introduzca el enchufe en la toma especial
de corriente alterna de 110 V. Utilice, si
es posible, toma antifuga que tiene que
ser tripolar y monofásica. El terminal
debe ser adecuadamente conectado a
tierra.
Procure que el cable no sea demasiado retorcido, atado, alargado o atropellado
por objetos pesados. Para prevenir riesgos, recurra a los centros de reparación
designados o al personal profesional de servicio postventa cuando descubre
averiado el cable o enchufe o floja la toma de fuente.
Mantenga limpias las clavijas de la toma. Si hay polvo,
límpielas cuidosamente con paño seco.
El enchufe debe ser fácil de quitar
manualmente en uso normal.
Desenchufe el cable y cierre el grifo
primero en caso de corte eléctrico,
movimiento y limpieza. No toque la
toma de fuente con manos mojadas.
Advertencias
A tierra
Base
Tapa Externa
Tapa Interna
Marco
Tambor de Centrifugado
Cuerpo
Cambio de Corrientes
Alimentación
Temporizador de Lavado
Selección de Alimentación
Tubo de Desagüe
Tambor de Lavado
Tablero de Control
Filtro de Papeles
Turbinas
Alarma
Marco de Filtro

No meta las manos en el tambor o el
tambor de centrifugado durante el
funcionamiento, que es muy
peligroso por lo muy lento que estén
girando. Tenga especial cuidado con
los niños que treparían a la lavadora.
Para evitar daño a la lavadora y sus
ropas, saque todas las monedas,
botones, piedrecillas y otros
objetos de los bolsillos.
Antes de lavar, confirme que esté
abierto el grifo y bien conectado el
tubo de suministro de agua
No la descomponga, repare o
modifique por sí mismo.
No coloque ningún tipo de objetos
calientes, pesados o frágiles (como
termo lleno de agua caliente) en la
lavadora.
No lave ropas manchadas de
materias volátiles (gasolina,
diluente, etc).
Los niños desprotegidos, débiles o
inválidos no pueden usar este
producto.
Evite ponerla bajo los rayos solares
directos y aléjela dela calefacción
y otras fuentes de calor.
3
Se recomienda usar jabónen polvo
de poca espuma.
Instale y reajuste la lavadora de acuerdo con las instrucciones, lo cual es muy
importante tanto para su seguridad personal como para el funcionamiento
normal del producto.

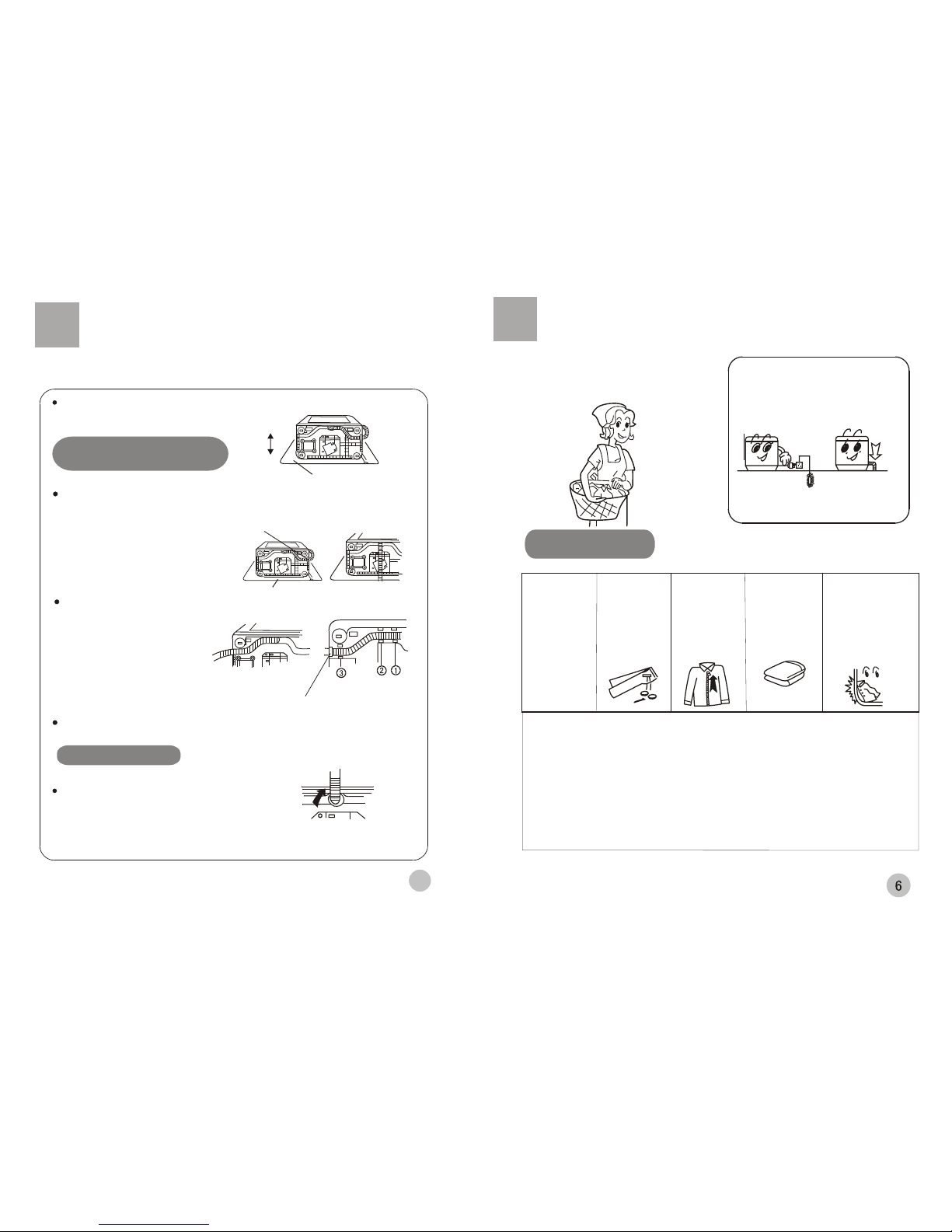

Uso del Tubo de Desagüe
Instalación del Tubo de Alimentación y Selección del Nivel deAgua
Quite la tapa del agujero de alimentación e introduzca de
manera adecuada el tubo regalado al
comprar la lavadora directamente en la boca
de suministro. No utilice tubos usados.
Seleccione el nivel de agua según la
cantidad de ropas.
Notas: El agua no puede sobrepasar el
nivel alto, si no, desbordaría.
Instalaciones y Reajustes
El tubo de desagüe debe estar libre de obstáculos.
1.Para evitar drenaje indeseoso, la altura del
tubo debe ser menor de 10 centímetros.
2.Se prohibe pisar o atropellar el tubo.
<10cm
4.Si desea extender el tubo, debe comprar
aquellos de diámetro no menor de 30 mm y
no mayor de 1.5 m de longitud.
> 30mm
<1.5m
3.Se puede cortar el tubo en la parte media si es
necesario. Se puede cortarlo oblicuamente en la
parte cercana a la punta para mejores efectos.
Instalación del filtro de papeles
Después de abrir el paquete, saque el filtro de papeles
del bolso de documentos e instálelo en el marco dentro
del tambor de lavado. Como se&ntilde;ala el cuadro
Marco del filtro depapeles
Fltro de papeles
Tapa Agujero
Alto
Aprox.(99L)
Alto
Bajo
Aprox.(65L)
Bajo
Emdio
Emdio
Aprox.(77L)

Después de tender el objeto blando, coloque la lavadora con la parte
frontal hacia abajo, quite primero el tubo del cuerpo, luego el sujetador y,
por último, el tubo de la ranura. (Véase el cuadro II)
Extienda debidamente el tubo en orden siguiendo la ranura del tambor de
centrifugado hasta el final de éste. (Véase el cuadro III)
Evite dañar el tubo al apretar el sujetador.
Objeto Blando
Cuadro I
Objeto blando Cuadro II
Cuadro III
Extienda hacia el final del
tambor de centrifugado. Métalo bien en la ranura
y apriete el sujetador.
Delante
Detrás
Sujetador del tubo
Sujetador del tubo
Cuadro IV
El tubo sale de un lado del tambor
de centrifugado.
El tubo sale por detrás
¿Cómo cambiar la dirección del tubo de alimentación?
El cuadro I demuestra la posición de instalación del tubo al salir de fábrica.
Quite el sujetador y extienda el tubo por detrás
como señala la flecha.(En este caso, se puede
colgarlo en las partes señaladas de la lavadora.)
(VéaseelcuadroIV)
5
Revise si las
ropas requieren
algún
tratamiento
especial.
Saque las
monedas,
piedrecillas y
otros objetos
de los bolsillos.
Estése seguro
de que los
botones y
cremalleras
esté bien
puestas.
Que no pase la
cantidad de
ropas. Metan
los vaqueros y
abrigos de
forma suelta.
Los botones
producirán sonidos
durante el lavado,
por lo cual se
recomienda poner
los artículos con
botones en el medio.
Preparación antes de lavado
1.Conecte bien el tubo de alimentación de agua.
2.Después de confirmar debidamente conectada
a tierra la toma de fuente, enchufe el cable. El
terminal a tierra no debe conectarse con
tuberías de gas y grifo.
3.Baje el tubo de alimentación.
4.En el suelo inclinado o accidentado la lavadora
desprenderá sonidos estraños. Si ésto sucede,
trasládela a un lugar nivelado.
Preparación Antes de Lavado
Advertencias:
A.Revise si es conveniente lavar ciertas ropas a máquina.
B.Separe las ropas fácilmente desteñibles de las demás.
C.Remoje manualmente los artículos poco absorbentes.
D.Si las ropas están gravemente manchadas, quite primero las manchas
como barro y otras materias. Remoje las partes afectadas por aceites, lo
que garantiza un lavado fácil y completo.
E.Revuelva primero los artículos de pellejo.
F. No lave directamente las ropas manchadas de materias químicas.

Alaram
(el zumbador alarmara
al terminar el detergecion)
Selector de Lavado
(la corriente fuerte de agua,la
corriente debil de agua)
Agujero de
Alimentación
Tiempo de lavado
(Para instalar menos de 3
minutos, es recomendable fijar
primero en 5 para luego
retroceder, lo que prolonga la
vida de uso del temporizador.)
Selector de Centrifugado
(Para instalar menos de 1 minuto es
recomendable fijar primero en 2 para
luego retroceder, lo que prolonga la
vida de uso del temporizador.)
10kg
7
8
El volumen del lavado y centrifugado
se refiere al peso máximo de ropas
estándar que se pueda lavar y secar. El
volumen no puede ser mayor del
nominal de esta lavadora, cuya cabida
máxima es 10.1 kilos.
El grosor, tamaño y tipo de los paños
influyen en el volumen real. La
cantidad de detergente y ropas deben
permitir marchar normalmente la
lavadora.
Para evitar salpicaduras, no es
recomendable seleccionar alto nivel ni
fuertes corrientes de agua si el volumen
es menor de 4 kilos.
Se aconseja usar detergente de poca
espuma.
Una vez alcanzado el nivel instalado,
disuelva el detergente en un recipiente
y échelo lentamente en el tambor.
Los artículos de colores y dibujos se
destiñen con facilidad, por lo que es
inconveniente lavarlos con
blanqueador.
Es inconsejable echar directamente el
blanqueador en las ropas.
Siga las instrucciones de uso y
cantidad del blanqueador.
Disuelva primero el blanqueador en
polvo.
Uso de Blanqueador Uso de Jabón en Polvo
Disúelvalo directamente en la lavadora.
1.Inyecte poca agua.
2.Eche el jabón en polvo y ponga el aparato
en marcha durante 30 segundos para
disolverlo completamente.
3.Meta las ropas y seleccione un nivel
adecuado.
Disolución Rápida de Jabón en Polvo
1.Prepare un recipiente y agua tibia de 30°C.
2.Eche el jabón revolviendo que ayuda a
disolverse mejor.
El jabón en polvo contamina más que el
detergente, por lo cual es preciso no abusar
al usar el primero.
La cantidad que se necesita de distintos
jabones difieren, por eso se recomienda
seguir las instrucciones de uso.
Quía de Lavado
Uso de Detergente Selección de Chorro
Lavado Centrifugado
Lavado
1.
2.
3.
4.
Selección de Chorro
Coloque la señal en Lavado.( Véase el cuadro I)
Eche el jabón previamente disuelto por el agujero
hasta que el agua alcance el nivel deseado.
( Véase el cuadro II)
Arranque la lavadora en vacío para que disuelva
completamente el jabón.
Meta los artículos a lavar y agregue más agua si
hace falta.
Selección de Corriente
Elija la fuerza necesaria de la corriente según la
cantidad de los artículos.
( Véase el cuadro III)
Cuadro IV
Cuadro V
Cuadro III
Cuadro I
5.Selección de Tiempo de Lavado
Elija el tiempo necesario de acuerdo con el
volumen de los artículos a lavar.( Véase el cuadro IV)
6.Después del lavado, cambio de corriente en
Desagüe. ( Véase el cuadro V)
9
15
12
6
3
Cuadro II

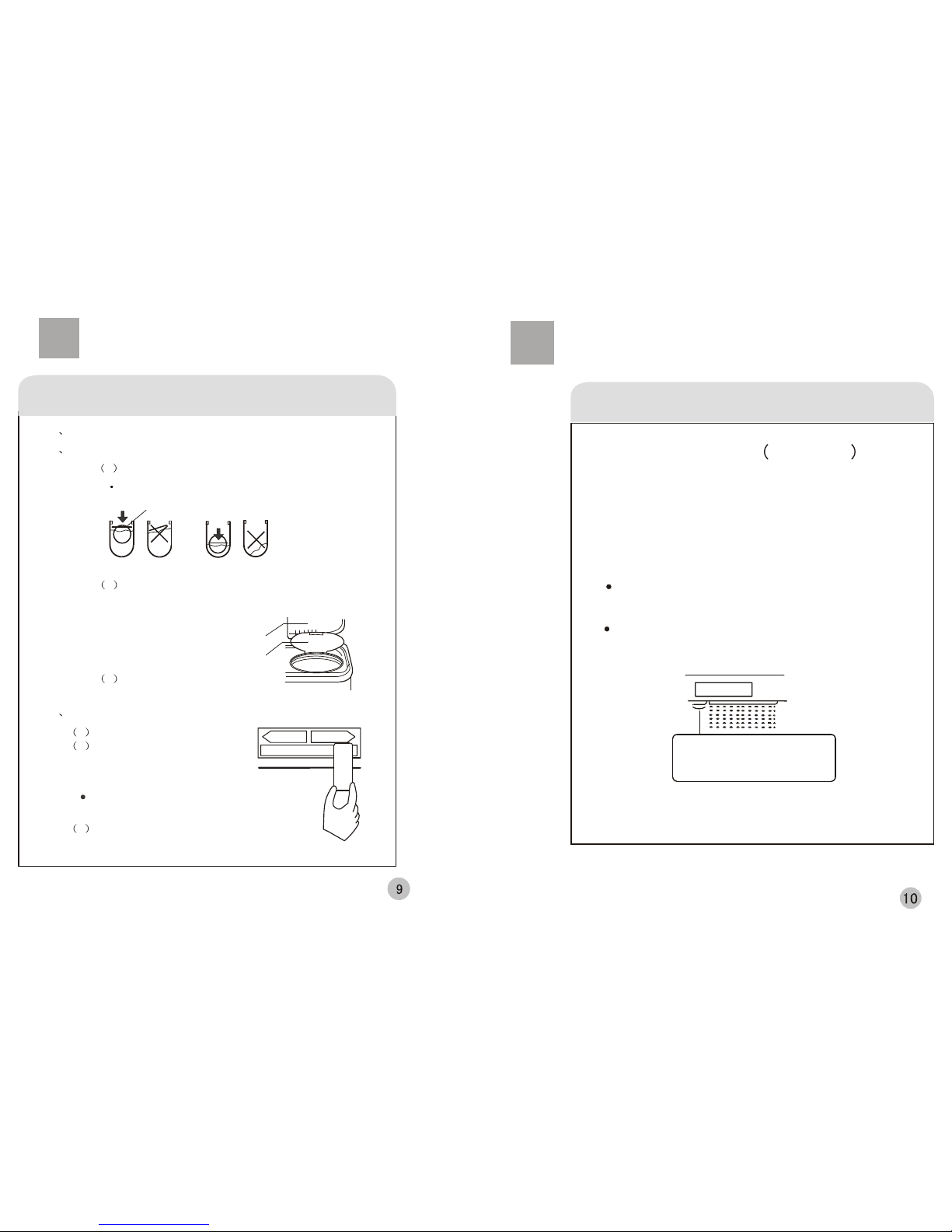

Orden de Lavado Selección de Chorro

Centrifugado Intermedio
1
2
3
Deposite debidamente las ropas en el tambor de centrifugado.
Centrifugado
1 Coloque bien la tapa presionándola.
Coloque bien nivelada la tapa aunque haya pocas ropas.
Centrifugado Libre de Espumas
2
3
Cierre las tapas interna y externa del tambor.
1-2 minutos de centrifugado.
1
3
Quite la tapa externa.
2 Coloque la Selección de Chorro
en el lado de centrifugado y eche
agua durante un minuto.
Cierre la tapa enterna y empiece el centrifugado
durante 1-2 minutos.
El agua saldrá por del tambor si sobra, por lo que es
necesario ajustar el grifo.
Presione Preione la tapa
Correcto Mal colocodos Sin tapar
Presione
Tapa externa
Tapa interna
Selección de Chorro
Lavado Centrifugado
Correcto
Enjuague
1.Coloque los artículos a lavar en el tambor y seleccione la corriente
necesaria.
2.Eche agua hasta el nivel deseado.
3.Enjuague
Empiece poniendo el temporizador en 2-3 minutos.
Elija corriente estándar si el volumen es menor de 4 kilos.
Generalmente se producirán salpicaduras si es muy fuerte la
corriente.
2-3 veces de centrifugado
intermedio y enjuague)
Si la cantidad del agua pasa, desbordarán del agujero de
alimentaación. Reduzca el caudal para asegurar la vida de uso
del producto.
Enjuague
Caudal sucesivo
Si la cantidad del agua pasa, desbordará del
agujero de alimentaación. Reduzca el caudal
para no asegurar la vidad de uso del producto.

Centrifugado
Selección de Tiempo de Centrifugado
Figura III
Artículos a lavar Tiempo de
centrifugado
Sábanas o mantas
de felpa
Ropas interiores
(de punto)
Jersey (de fibras
sintéticas)
Ropas delgadas
mixtas
Menos de 1
minuto
1.Coloque debidamente los artículos en
el tambor.
2.Cierre la tapa nivelada presionándola
y ponga las tapas interna y externa.
3.Centrifugado
Seleccione el tiempo necesario según
los artículos.
Si se produce algún ruido en el proceso,
pare el centrifugado y coloque
adecuadamente las ropas.
Si se destapa el tambor durante el centrifugado, pare el proceso
y se reinicia cuando se tapa.
Si quiere drenar
durante el
centrifugado, debe
centrifugar primero un
minuto más omenos,
si no, pararáel proceso
debido al agua
excesiva en eltambor.
1.
2.
3.Montar filtro de particulas.
Consulte la .
Quite el filtro de hilos
Introduzca cautelosamente las manos
para sacarlo. (Véase el cuadro I)
Limpie el filtro
Lávelo en el agua mienstras
que esté mojado.
(Véase el cuadro II)
Después del lavado, quite las impurezas pegadas al filtro, si no, afectarían al
funcionamiento normal de la lavadora.
Desenchufe el cable antes de proceder a la limpieza.
Limpieza del Filtro
Es preciso usar el filtro de hilos en el lavado.
Límpielo a tiempo después del lavado.
1.Quite el Marco
Tal como señala el cuadro, tire hacia la
dirección de la flecha apretando el sujetador flexible.
Límpielo cada dos meses, porque gran
cantidad de hilos puede afectar en el
funcionamiento de la lavadora. Sujetador
Flexible
cuadro I
Tratamiento Poslavado
cuadro II
Pagina 4
Tapa trasera del filtro de
particulas
Juntar
Abrir
Tapa delantera del filtro de
particulas
pagina 4
Limpieza del Marco de Filtro

El tubo
ondulado
El mango de ajuste de
la posicion de agua
Cuadro I
2.Sacar el tubo ondulado
Desstruya el extermo superior del tubo ondulado
en el filtro de ague cxcesiva.(como en el cuadro I)
3.Limpieza del Marco de Filtro
Después de quitar los hilos y otras cosas,
límpielo con agua del grifo.
4.Instalación del Marco
1 Instalar el tubo ondulado
( 2 ) Invertir en la tapa de valvala la tabla fija que se
encuentra en la parte baja del filtro de ague excesive
3 Cuelgue bien el gancho de arriba la izquierda.
4 Presione la parte de arriba como señala el cuadro.
(Como en el cuadro II)

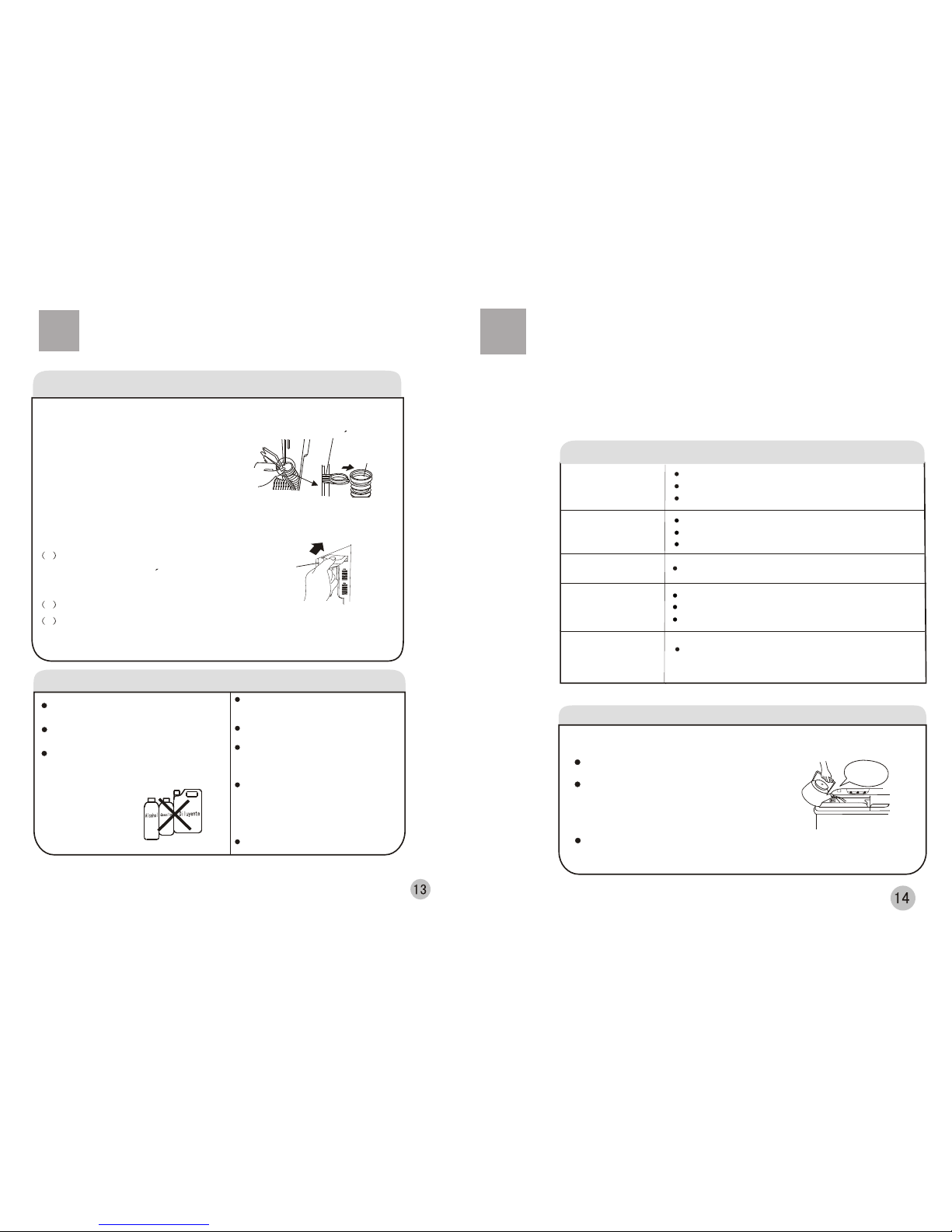

Tratamiento del Equipo General
Limpie la lavadora con paño blando
y seco.
Limpie con detergentes neutros si
está muy sucia.
Se prohíbe echar agua en la lavadora.
Limpieza del Marco de Filtro
Desconecte el tubo de
alimentación cuando termina
el lavado.
Desenchufe el cable de fuente
y cuélguelo bien.
No la deje llena de con agua
durante mucho tiempo y drene
inmediatamente después del
lavado.
Trás limpiar la superficie y el
tambor interno de la lavadora
con paño blando y seco, destape
los tambores de lavado y
centrifugado y tápelos una hora
después.
Cuelgue bien el tubo de desagüe.
Gancho
Cuadro II
Cuando se congelan los restos de agua
Prevención (Es preciso drenar completamente después del lavado.)
Después del drenaje completo, coloque la
corriente en Fuerte o Estándar.
Será muy difícil descongelarse si está en
posición Desagüe.
Cuando se congela
Eche agua caliente menos de 50°C en el tambor de lavado y remueva
manualmente las turbinas. No la use antes de que pueda drenar .
2-3 litros de agua
menos de 50°C
(Si detecta algún problema, desconecte la fuente eléctrica antes de revisar.)
Los siguientes casos no son problemas, por lo que asegúrese antes de pedir
ayuda. Si se tratan efectivamente de averías, preséntese ante nuestros
centros de servicio de posventa y no proceda a la reparación por sí mismo.
Fenómeno Causas o explicaciones
No funciona la
lavadora
¿Se ha cortado la fuente?
¿Está conectada la fuente?
¿Está amarrada las turbinas?
No drena
Sonidos Extraños ¿Hay monedas u otros objetos en la lavadora?
Saldrá cierta cantidad
de agua del tubo de
desagüe al estrenar
Son restos de la prueba realizada al salir de
fábrica
¿El tubo está colocado al revés?
¿Está conjelado el tubo?
¿Está obstruído el final?
Sonido extraño y
grandes vibraciones
¿Está niveladamente puesta la lavadora?
¿Está correctamente tapada ?
¿Es excesivo el volumen?
Problemas y Soluciones Dudas y Explicaciones

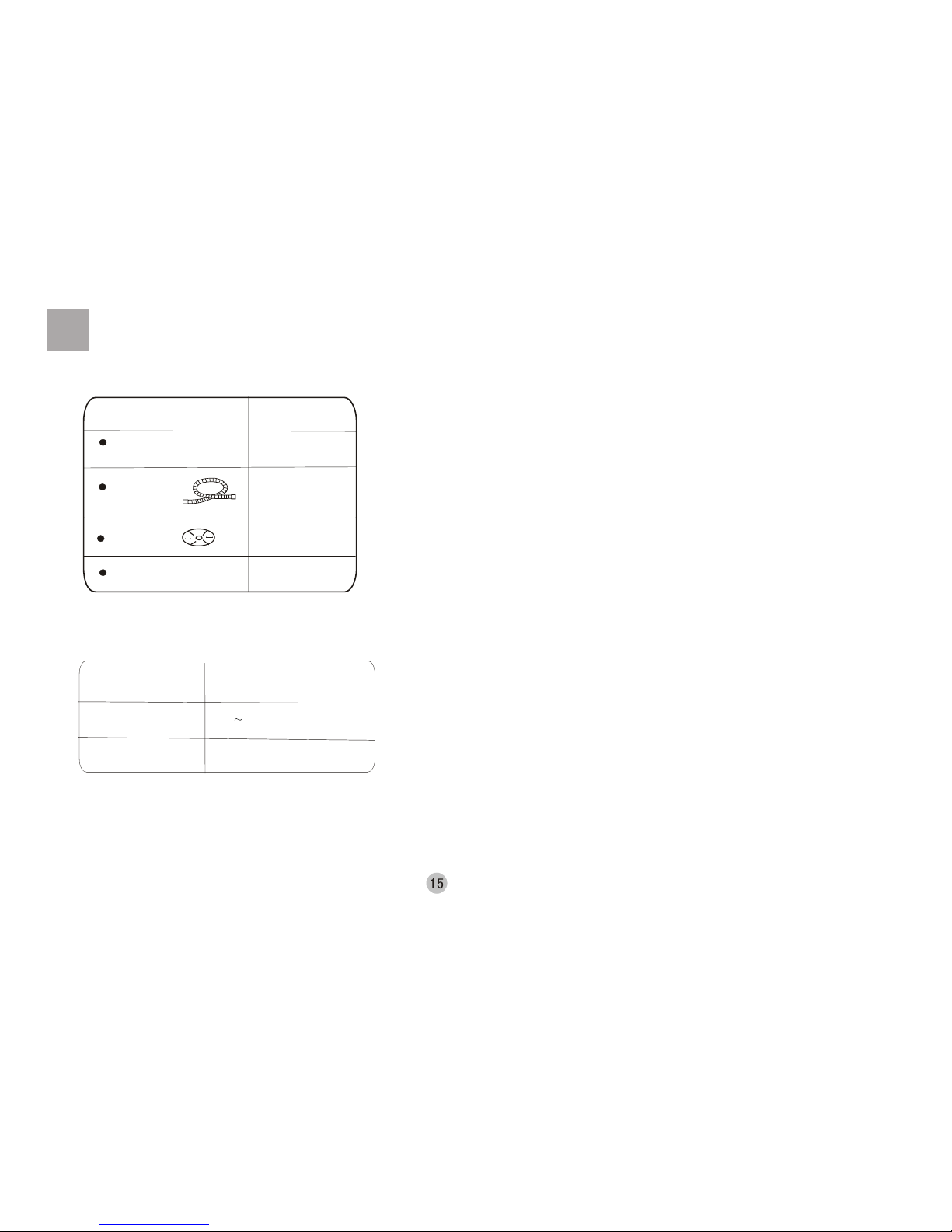

Instrucciones de Embalaje
Descripción
Manual del usuario
Filtro de hilos
Unidad
Tubo de
alimentación
Nivel/Cantidad de agua(L.)
Alto/99 medio/77 bajo/65
Presión de agua de entrada
(MPa) 0.02 0.2
Volumen de lavado/centrifugado(kg)
10.0/7.0(Peso de ropas estándar secas)
Cuadro de Especificaciones
Lavadora de DobleTambor
1
1
1
1
