HAMPTON BAY KZH1501HX-01 User manual

1
Use and Care Guide
LOW VOLTAGE LED PATH LIGHT
PACKAGE CONTENTS
A –LED Bulb x1 D – Wire Connector x1 (with 12 in.
B – Lamp Body x1 C – Post x 1 wire attached to lamp body) E – Ground Stake (6.63 in.) x1 F - Wrench x1

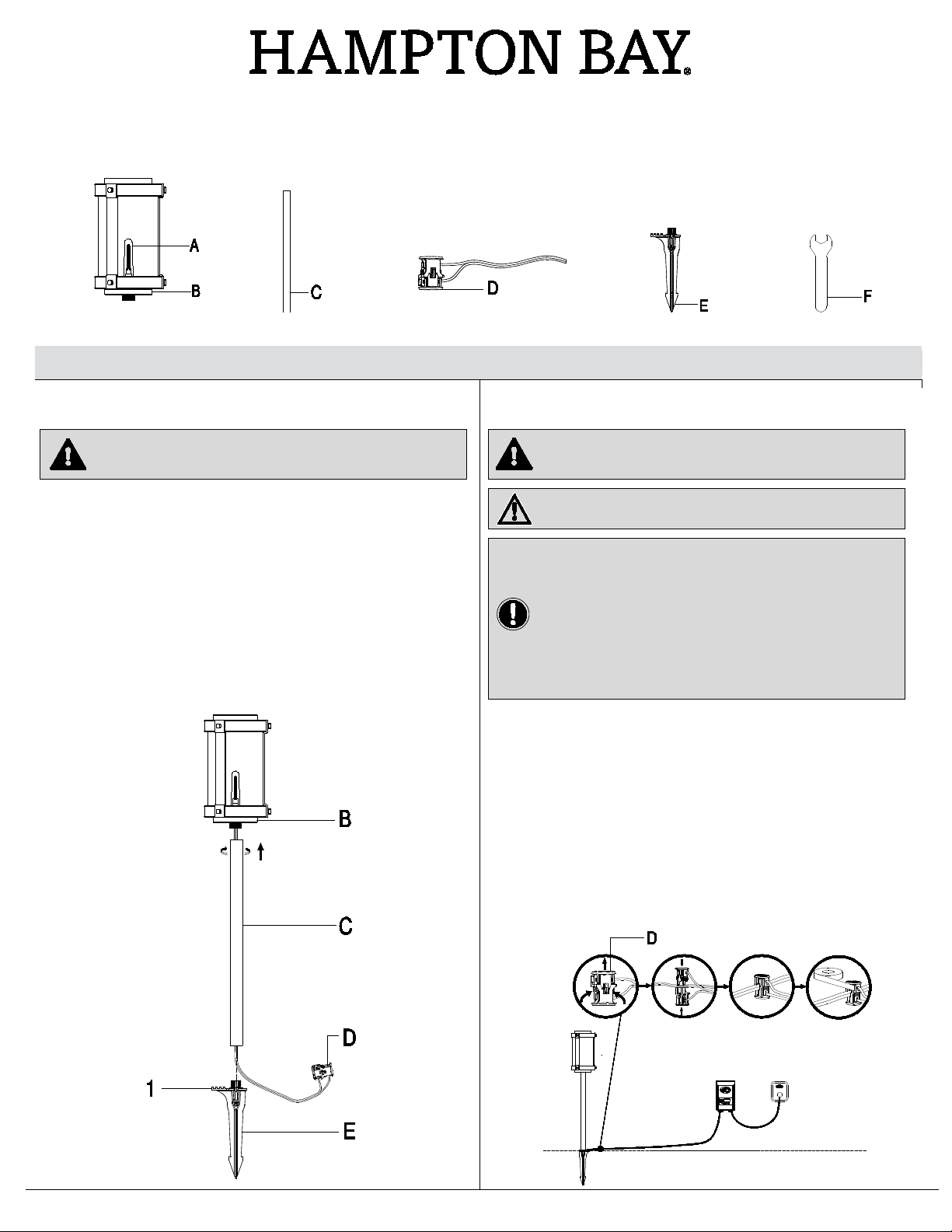

Assembly and Installation
1
Attaching and installing the light
2
Connecting the wires
WARNING:Never push the fixture into the ground by the lamp
body (
B) or use a hammer to insert the ground stake (E) into the
ground.
□Screw the post (C) onto the lamp body (B).
□Insert the fixture wire on the wire connector (D) into the groove
located on the top of the ground stake (E).
□Ensure the fixture wire on the wire connector (D) stays in the center
of the groove of the ground stake (E) to avoid damage to the fixture
wire. Screw the post (C) onto the ground stake (E).
□Prepare a hole in the installation location. Use a tool such as a
screwdriver (not included) to prepare the installation hole to ensure
the hole is not larger than the ground stake (E).
□Install the fixture in the ground by pushing on the foot step (1) on the
ground stake (E). Do not push on the lamp body (B).
WARNING: The wire connector (D) contacts have sharp edges for
piercing the
main low voltage cable. To avoid injury, do not touch
the metal contacts.
CAUTION:The wire from low voltage power unit should be 12-16
AWG type underground low Energy Circuit Cable.
IMPORTANT:
□Protect the wiring by routing it in close proximity to the light
fitting, or next to a building structure such as a house or a
deck.
□The landscape wire and connector can also be hidden under
stone or buried under grass at a maximum depth of 6 in.
(15.24 cm).
□Do not install the fixture within 10 ft. of a pool, spa, or fountai
n.
□Do not submerge the fixture in water.
□Place the wire connector (D) on opposite sides of the low voltage
cable (sold separately) from the transformer (sold separately)
where the fixture will be located.
□Align and fit the main low voltage cable vertically to the slot of the
wire connector (D).
□Press the wire connector (D) together until it is locked around the
main low voltage cable. The pre-set prongs will pierce the cable
insulation and establish contact with the electrical wire inside.
□Once the wire connector (D) is in place, wrap it with electrical tape
(sold separately).
□After all fixtures are installed, turn on the transformer.
Item # 1007 891 902
Model # KZH1501HX-01

2
Assembly and Installation(continued)
3

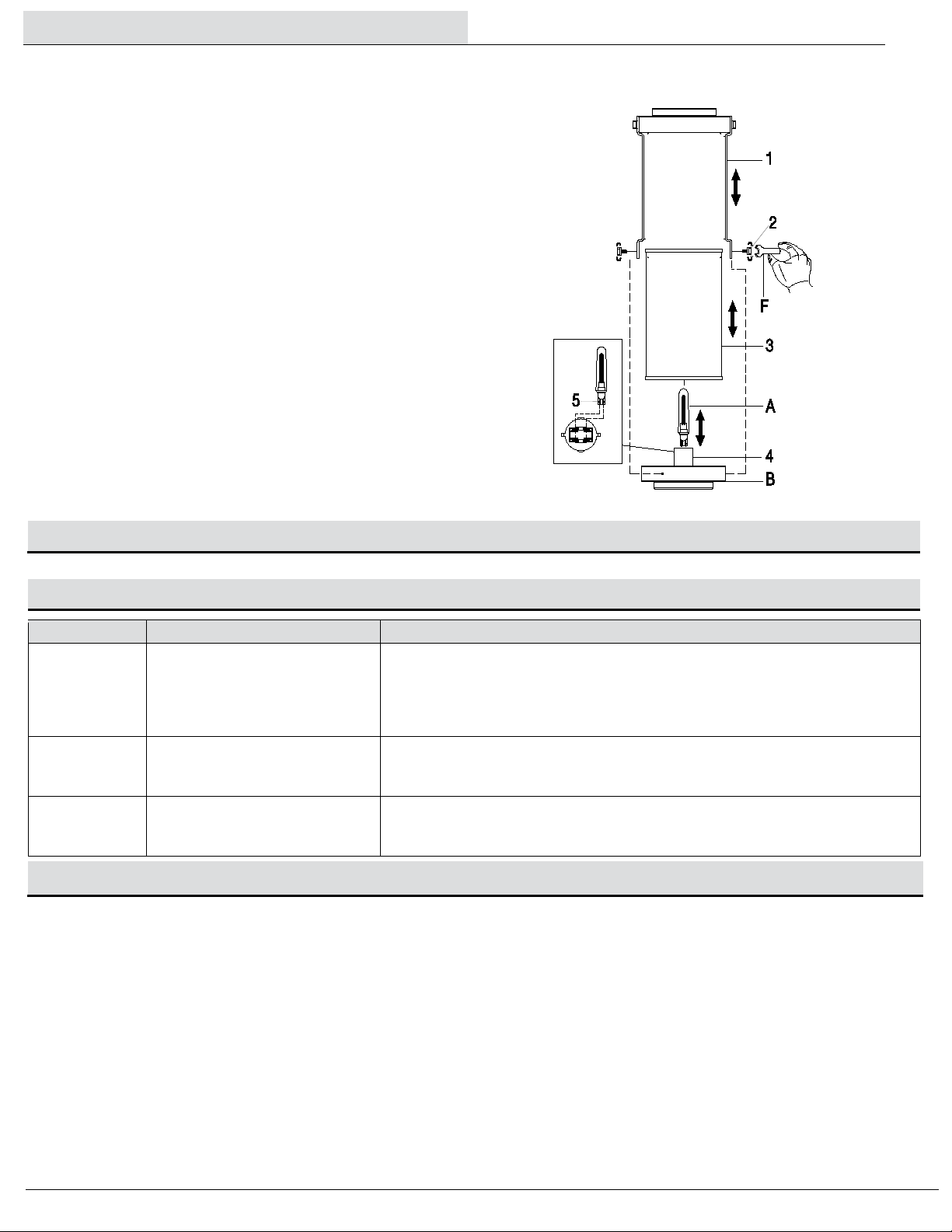

Replace
the bulb
□
Use a wrench (F) to twist open the nut screw (2), remove the
cage (1) and the globe (3).
□To change the LED bulb (A), pull the bulb (A) out of the
socket (4) by the base (5).
□Insert the bulb (A) into the socket (4) by the base (5).
□Place the globe (3) and cage (1) onto the lamp body (B), and
then use a wrench (F) to tighten the nut screws (2) to ensure
that the cage (1) and globe (3) are locked on the lamp body
(B).
Care and Cleaning
□Clean the fixture with a soft dry cloth.
□Do not use any cleaners with chemicals, solvents or harsh abrasives
Troubleshooting
Problem
Possible Cause
Solution
The fixture will
not light.
□There is no power.
□There is a disconnection or break
in the wire.
□The transformer setting is
incorrect.
□Check the outlet and ensure that a breaker or GFCI circuit has not been tripped.
□Follow the wires from the fixture and ensure a continuous connected path back to the
transformer.
□Check the settings on the transformer.
The light flickers
(one fixture).
□There is a loose wire connector to
the fixture.
□Tighten the wire connector and ensure the metal contacts pierce the insulation on the
low voltage cable from the transformer.
The lights flicker
(all fixtures).
□
There is a loose connection at the
transformer.
□
Unplug the transformer from the outlet and visually inspect the positive and negative
connecting points. Each wire should be securely screwed in and not in contact with any
other.
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of five (5) years from date of purchase.
This warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion
of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than the
warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.
Warranty

3
Cable Selection
12 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG
16 AWG
14 AWG
61-120 Watts
16 AWG
14 AWG
12 AWG
121-180 Watts
14 AWG
12 AWG
Not Recommended
181-240 Watts
14 AWG
12 AWG
Not Recommended
241-300 Watts
12 AWG
Not Recommended
Not Recommended
600W Transformer = (2x300) Watts
12 AWG
Not Recommended
Not Recommended
900W Transformer = (3x300) Watts
12 AWG
Not Recommended
Not Recommended
15 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG*
16 AWG
16 AWG
61-120 Watts
16 AWG*
16 AWG
12 AWG
121-180 Watts
14 AWG*
14 AWG
12 AWG
181-240 Watts
14 AWG*
14 AWG
12 AWG
241-300 Watts
12 AWG*
12 AWG
Not Recommended
600W Transformer = (2x300) Watts
12 AWG*
12 AWG
Not Recommended
900W Transformer = (3x300) Watts
12 AWG*
12 AWG
Not Recommended
* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS
This data is provided as a general guideline. Actual performance will depend on the installation layout, the fixtures, and the condition of the cable.
FCC Warning
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
NOTE
: Most LED landscape lighting fixtures can operate with full illumination from 9V down to as little as 6V. It is possible to have extended
length runs with LED fixtures that go beyond the specifications shown in the guidelines above.
