HAMPTON BAY 240177 User manual

Page 1

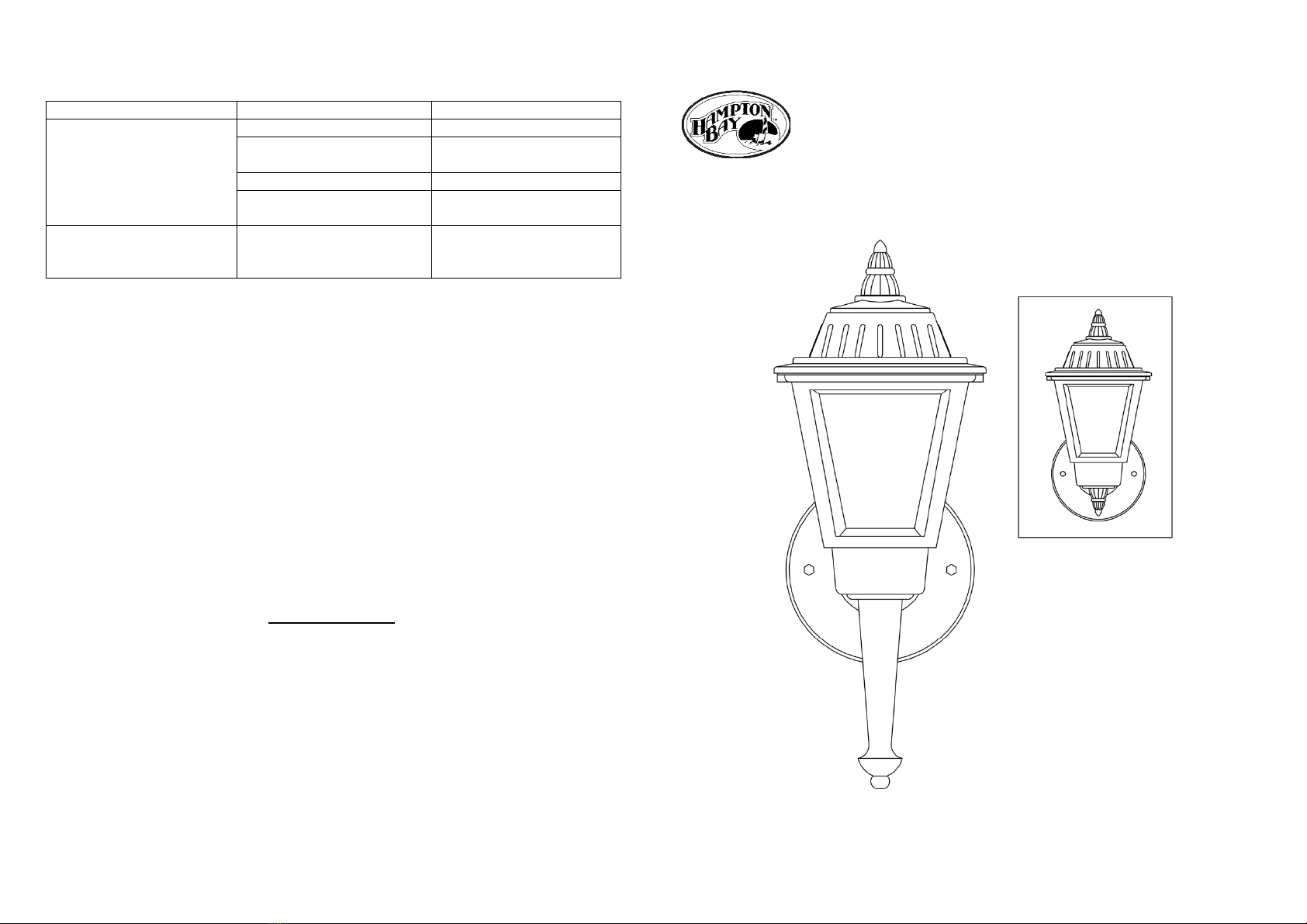

INSTRUCTION MANUAL
1LT Exterior Wall Lantern
with Convertible Finial
The Home Depot SKU 240-177 (UPC 725916814120) (black)
The Home Depot SKU 240-204 (UPC 725916814137) (white)
Page 24
SOLUTIONS DE DEPANNAGE:
ENTRETIEN DU PRODUIT:
1. Nettoyez l'extérieur du luminaire avec un chiffon propre et sec ou légèrement humidifié
(utilisez de l'eau propre, pas de solvant) pour essuyer le verre et la surface.
2. Avant de nettoyer l'intérieur du luminaire, déconnectez l'alimentation de celui-ci en
éteignant le disjoncteur ou en enlevant le fusible du coffret à fusible. Puis, grâce à un
chiffon propre sec ou légèrement humidifié (utilisez de l'eau propre, pas de solvant),
essuyez l'intérieur du verre et la surface interne du luminaire.
3. Ne pas utiliser de nettoyant chimiques, de solvants ou d'abrasifs durs. Utilisez seulement
un chiffon doux et sec pour dépoussiérer ou essuyer.
GARANTIE LIMITÉE
Le fabricant garantit ce luminaire contre tout défaut de matériaux, de fabrication pour une période de trois (3)
ans à partir de la date d'achat. Cette garantie s'applique seulement à l'acheteur d'origine et seulement pour un
usage normal du produit. Si le produit est défectueux, l'unique obligation du fabricant, et votre seul recours, est
la réparation ou le remplacement du produit à la discrétion du fabricant, à condition que le produit n'est pas subi
de mauvais usage, d'abus, d'accident, de modifications, d'altérations, de négligences ou de mauvaise utilisation.
Cette garantie ne s'applique pas à tout produit mal installé, réglé ou utilisé d'une façon autre que celle décrite
dans les instructions accompagnant le produit. Cette garantie ne s'applique pas à un mauvais fonctionnement du
produit résultant d'un accident, mauvaise utilisation, abus, négligence, altération, ou installation défectueuse, ou
tout autre mauvais fonctionnement non causé par un défaut de matériaux ou de fabrication. Cette garantie ne
s'applique pas à la cosmétique de toute partie du produit tel que sa surface et/ou la décoloration, ceci étant
considéré comme une usure normale. Le fabricant ne garantit pas et décline toute autre garantie, expresse
ou implicite, y compris les garanties de convenance à un autre usage spécifique non inclus ci dedans. Le
fabricant décline toute responsabilité et ne sera pas être tenu responsable pour tout dommage ou perte
indirecte ou accessoire, incluant, mais sans être limité à, les frais engagés dans le remplacement ou la
réparation dudit produit.
Problème Cause Possible Mesure Corrective
1. L'ampoule est grillée. 1. Remplacez l'ampoule.
2. Le courant est coupé. 2. Vérifiez si le courant est
sous tension.
3. Mauvaise connexion de fil. 3. Vérifiez le câblage.
L'ampoule ne s'allume pas.
4. Interrupteur mural
défectueux.
4. Testez ou remplacez
l'interrupteur.
Le fusible saute ou le
disjoncteur disjoncte lors de
l'allumage.
Mauvaise connexion des
câbles ou mise à terre
défectueuse.
Vérifiez les connexions des
câbles.

Page 23
INSTALLATION:
Page 2
Thank you for purchasing this Hampton Bay exterior wall lantern. This product
has been manufactured with the highest standards of safety and quality. The
finish of this lantern is weather resistant but over time will naturally weather
and fade.
FEATURES:
1. One-light exterior wall lantern in black finish (SKU 240-177) or white
finish (SKU 240-204) with clear beveled glass.
2. For decorative purposes, you can choose to install a long finial or a short
finial on this fixture.
3. This fixture has been engineered to safely use a 100 watt medium base
incandescent light bulb (do not exceed 100 watts) (not included).
4. For energy savings, this fixture has been engineered to safely use a
standard base compact fluorescent light bulb (for equivalent light output,
do not exceed 26 watts) (not included).
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local The Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your SKU (240-177 black fixture, 240-204 white fixture)or UPC
(725916814120 black fixture, 725916814137 white fixture).

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please contact
our Customer Service Team at 1-877-527-0313 or visit
www.homedepot.com. Please reference your SKU (240-177 black fixture,
240-204 white fixture)or UPC (725916814120 black fixture, 725916814137
white fixture).
4. Keep your receipt and these Instructions for Proof of Purchase.

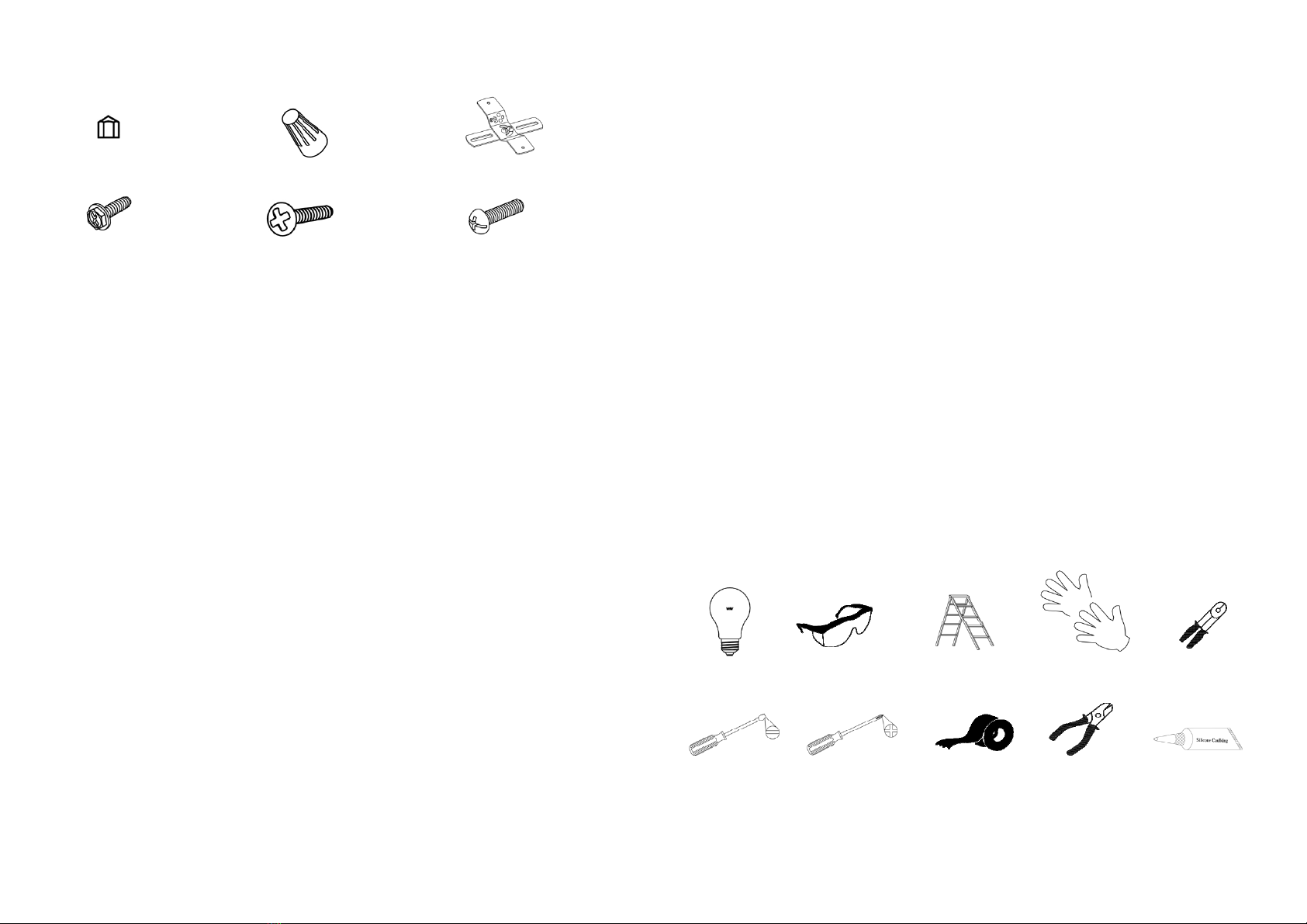

TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):
Light Bulb Safety Goggles Ladder Gloves Wire Strippers
(100 watt maximum)
(or CFL equivalent)
Flathead Screwdriver Phillips Screwdriver Electrical Tape Wire Cutters Silicon Rubber Sealant
for exterior use
Page 22
PIECES INCLUSES POUR L'INSTALLATION (les pièces ne sont pas à l'échelle):
2x Écrous de Verrouillage (#2) 3x Serre-Fils (#12) 1x Entretoise (#13)
1x Vis de Terre (#14) 2x Vis de Boîte de Sortie (#15) 2x Vis de Montage (#16)
INSTRUCTIONS D'INSTALLATION:
1. Visser les deux Vis de Montage (#16) sur la Entretoise (#13). Fixer la Entretoise (#13) sur
la Boîte de Sortie (#11) grâce aux deux Vis de Boîte de Sortie (#15). [S'assurer que le
filetage des Vis de Montage (#16) fait face à l'extérieur quand la Entretoise (#13) est
attachée à la Boîte de Sortie (#11).]
2. Enrouler le câble électrique de terre du luminaire autour de la Vis de Terre (#14) présente
sur l'Entretoise (#13), et puis connecter le câble électrique de terre du luminaire à celui de
la Boîte de Sortie (#11). Connecter le câble blanc du luminaire au câble blanc (câble neutre)
de la Boîte de Sortie (#11). Connecter le câble noir du luminaire au câble noir (câble sous
tension) de la Boîte de Sortie (#11). Couvrir les trois connecteurs grâce aux trois Serre-Fils
(#12). Envelopper les trois connexions des câbles avec du ruban adhésif isolant pour une
meilleure connexion. Placer les câbles à l'intérieur de la Boîte de Sortie (#11). Note: Si
vous avez des questions relatives à l'électricité, consultez votre code électrique local
concernant les méthodes de mise à terre en vigueur.
3. Placer le corps du luminaire sur le mur en faisant passer les Vis de Montage (#16)
entièrement au travers de la Plaque Murale (#1). Fixer le luminaire au mur en vissant les
deux Écrous de Verrouillage (#2) sur les deux Vis de Montage (#16).
4. Une fois le luminaire installé sur le mur, colmater l'espace entre le mur et les 3/4 supérieurs
de la Plaque Murale (#1) pour empêcher l'eau de filtrer dans la Boîte de Sortie (#11).
Laisser le 1/4 inférieur non colmaté pour pouvoir évacuer toute eau ayant pu pénétrer dans
le boîtier.
5. L'installation est achevée. Remettre le courant au disjoncteur ou à la boîte à fusible.
Appuyez sur l'interrupteur de lumière pour allumer le luminaire.

Page 21
ASSEMBLAGE:
Page 4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
2ea Screws (#3) 1ea Top Cover (#5) 1ea Finial A (#9) 1ea Finial B (#10)
ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Screw either Finial A (#9) or Finial B (#10) onto the Nipple (#8).
3. Install a 100 watt medium base incandescent light Bulb (#4) (not included)
or an equivalent standard base compact fluorescent light bulb (not included)
in the Socket (#7) in the Fixture Frame (#6).
4. Place the Top Cover (#5) onto the top of the Fixture Frame (#6). Align the
holes on the Top Cover (#5) with the holes on the Fixture Frame (#6). Screw
the Screws (#3) into the holes to secure the Top Cover (#5) to the Fixture
Frame (#6).

Page 5
ASSEMBLY:
Page 20

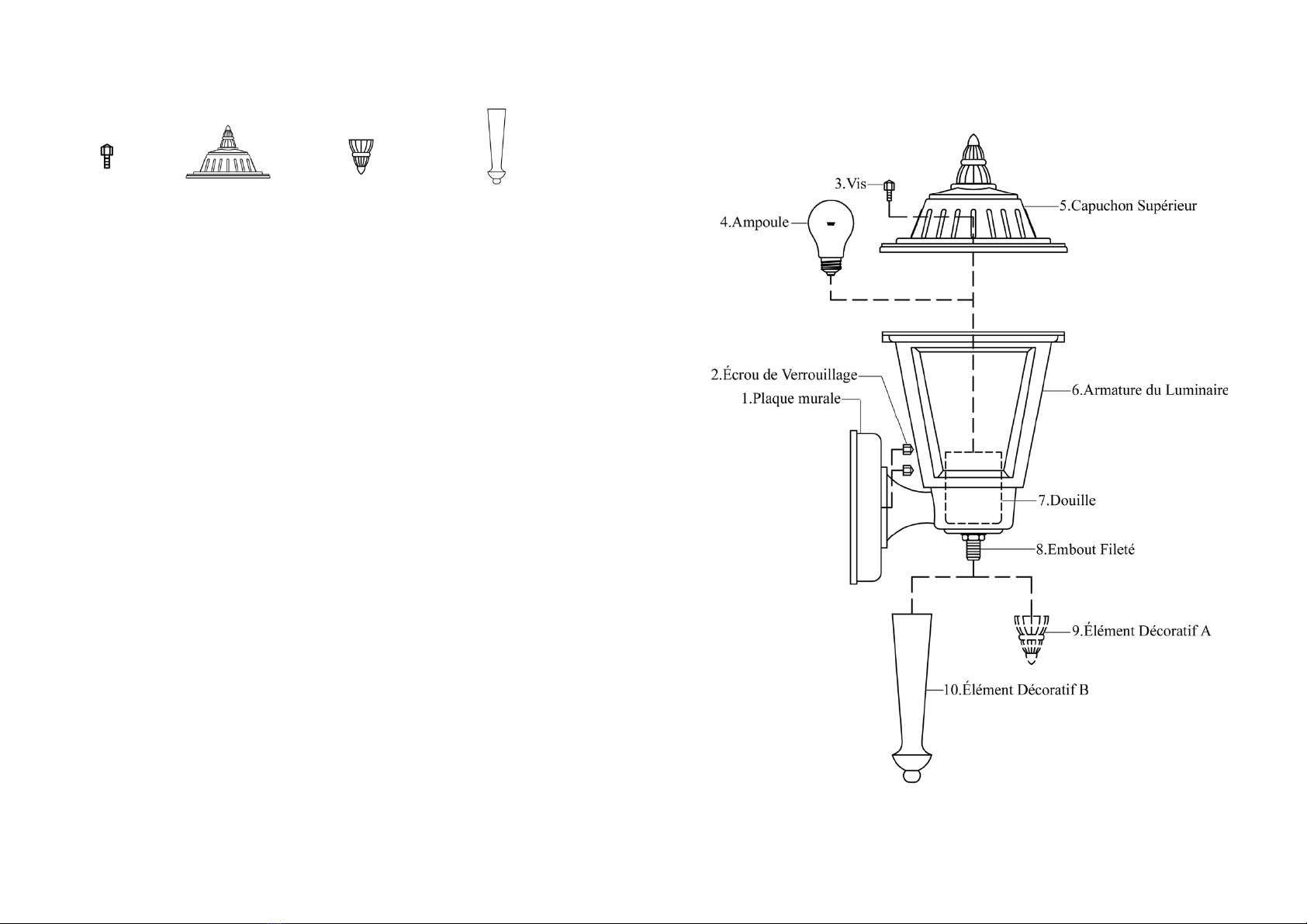

PIECES INCLUSES POUR L'ASSEMBLAGE
(les pièces ne sont pas à l'échelle):
2x Vis (#3) 1x Capuchon Supérieur (#5) 1x Élément Décoratif A (#9) 1x Élément Décoratif B (#10)
INSTRUCTIONS D'ASSEMBLAGE:
1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une
surface propre.
2. Vissez soit l’Élément Décoratif A (#9) ou B (#10) sur l’Embout Fileté (#8).
3. Installer une Ampoule incandescente de 100 watts à culot moyen (#4) (non
incluse) ou une ampoule fluorescente équivalente à culot standard (non
incluse) dans la Douille (#7) de l’Armature du Luminaire (#6).
4. Placer le Capuchon Supérieur (#5) sur le sommet de l’Armature du
Luminaire (#6). Aligner les trous présents sur le Cache Supérieur (#5) avec
les trous présents sur l’Armature du Luminaire (#6). Visser les Vis (#3) dans
les trous pour maintenir le Cache Supérieur (#5) sur l’Armature du
Luminaire (#6).
