HAMPTON BAY KIF1801LL-01/BK User manual

1
Use and Care Guide
LOW VOLTAGE LED SMART LIGHT

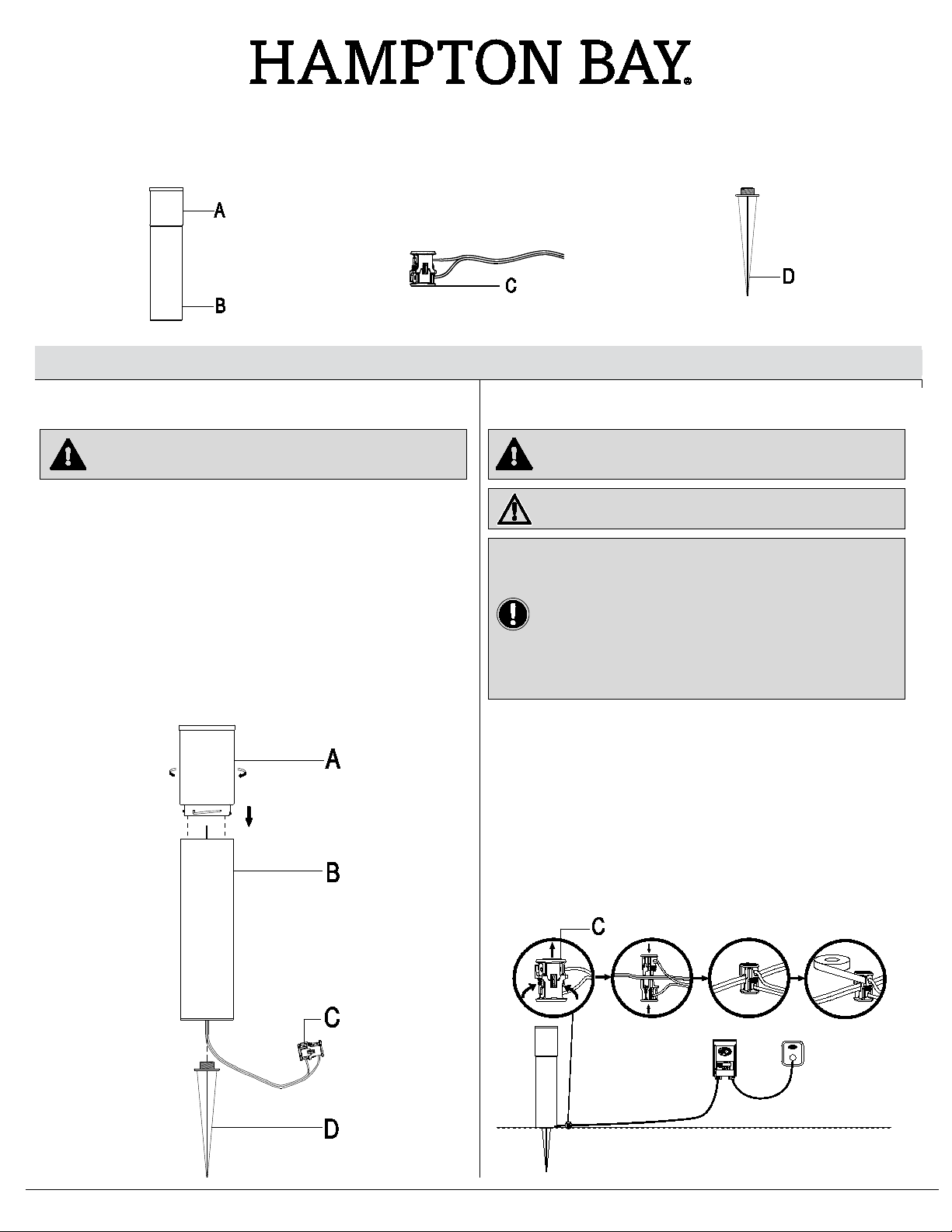

PACKAGE CONTENTS
C – Wire Connector x1 (with 12 in.
A –Shade x1 B –Lamp Body x 1 wire attached to lamp body) D – Ground Stake (6.5 in.) x1
Assembly and Installation
1
Attaching and installing the light
2
Connecting the wires
WARNING:Never push the fixture into the ground by the lamp
body (
B) or use a hammer to insert the ground stake (D) into the
ground.
□Screw the shade (A) onto the lamp body (B).
□Insert the fixture wire on the wire connector (C) into the groove
located on the top of the ground stake (D).
□Ensure the fixture wire on the wire connector (C) stays in the center
of the groove to avoid damage to the fixture wire. Screw the ground
stake (D) into the lamp body (B).
□Prepare a hole in the installation location. Use a tool such as a
screwdriver (not included) to prepare the installation hole to ensure
the hole is not larger than the ground stake (D).
□Install the ground stake (D) in the ground by pushing on the lamp
body (B) .
WARNING: The wire connector (C) contacts have sharp edges for
piercing the
main low voltage cable. To avoid injury, do not touch
the metal contacts.
CAUTION:The wire from low voltage power unit should be 12-16
AWG type underground low Energy Circuit Cable.
IMPORTANT:
□Protect the wiring by routing it in close proximity to the light
fitting, or next to a building structure such as a house or a
deck.
□The landscape wire and connector can also be hidden under
stone or buried under grass at a maximum depth of 6 in.
(15.24 cm).
□Do not install the fixture within 10 ft. of a pool, spa, or fountai
n.
□Do not submerge the fixture in water.
□Place the wire connector (C) on opposite sides of the low voltage
cable (sold separately) from the transformer (sold separately)
where the fixture will be located.
□Align and fit the main low voltage cable vertically to the slot of the
wire connector (C).
□Press the wire connector (C) together until it is locked around the
main low voltage cable. The pre-set prongs will pierce the cable
insulation and establish contact with the electrical wire inside.
□Once the wire connector (C) is in place, wrap it with electrical tape
(sold separately).
□After all fixtures are installed, turn on the transformer.
Item # 1008 479 950
Model # KIF1801LL-01/BK
Item # 1008 479 946
Model # KIF1801LL-01/AL

2
Assembly and Installation(continued)
1
Download the app 2 Create an account and instructions on the app screen
□
Download the Hubspace
™
app from the App Store or the
Google Play Store.
NOTE: For more information on the Hubspace app, visit
hubspace.com/Hubspace..
□
Create an account to sign in or log in if you already
have an account.
NOTE:
□This Hubspace device requires a 2.4GHz Wi-Fi channel.
Hubspace only shows Wi-Fi networks that your device can
use.
□If you do not see your Wi-Fi network name when you attempt
to connect your devices, please check your router settings or
move your product closer to your Wi-Fi router.
3
Tap the ‘+’ button in the upper right corner to add
your smart light
4 Scan the QR Code
□Tap the ‘+’button in the upper right corner to add your
smart light.
NOTE: Bluetooth access is required for device setup.
□
Scan the QR code on the label.
NOTE: If the QR code cannot be scanned, you can enter the code
manually. Tap Enter Code and follow the instructions.
5
Using your smart light 6 Set up your voice assistant
□
Turn your smart light on or off and selected lighting effects
according your requirements form the Home page on the
Hubspace app.
□To set a schedule or timer, tap the name of the smart light
on the Home page. You will see options for setting
Schedules and Auto-Off Timers.
□
you can connect your samrt light to Google Home and
Alexa from the Hubspace app. Or you can sign in to
Alexa app or Google Home and connect to your
Hubspace devices from there.

3
Care and Cleaning
□
Clean the fixture with a soft dry cloth.
□Do not use any cleaners with chemicals, solvents or harsh abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The fixture will
not light.
□There is no power.
□There is a disconnection or break
in the wire.
□The transformer setting is
incorrect.
□Check the outlet and ensure that a breaker or GFCI circuit has not been tripped.
□Follow the wires from the fixture and ensure a continuous connected path back to the
transformer.
□Check the settings on the transformer.
The light flickers
(one fixture).
□
There is a loose wire connector to
the fixture.
□
Tighten the wire connector and ensure the metal contacts pierce the insulation on the
low voltage cable from the transformer.
The lights flicker
(all fixtures).
□There is a loose connection at the
transformer.
□Unplug the transformer from the outlet and visually inspect the positive and negative
connecting points. Each wire should be securely screwed in and not in contact with any
other.
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of five (5) years from date of purchase.
This warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion
of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than the
warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-877-592-5233 or visit HOMEDEPOT.COM/HUBSPACE.
Cable Selection
12 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG
16 AWG
14 AWG
61-120 Watts
16 AWG
14 AWG
12 AWG
121-180 Watts
14 AWG
12 AWG
Not Recommended
181-240 Watts
14 AWG
12 AWG
Not Recommended
241-300 Watts
12 AWG
Not Recommended
Not Recommended
600W Transformer = (2x300) Watts
12 AWG
Not Recommended
Not Recommended
900W Transformer = (3x300) Watts
12 AWG
Not Recommended
Not Recommended
15 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG*
16 AWG
16 AWG
61-120 Watts
16 AWG*
16 AWG
12 AWG
121-180 Watts
14 AWG*
14 AWG
12 AWG
181-240 Watts
14 AWG*
14 AWG
12 AWG
241-300 Watts
12 AWG*
12 AWG
Not Recommended
600W Transformer = (2x300) Watts
12 AWG*
12 AWG
Not Recommended
900W Transformer = (3x300) Watts
12 AWG*
12 AWG
Not Recommended
* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS
This data is provided as a general guideline. Actual performance will depend on the installation layout, the fixtures, and the condition of the cable.
Warranty
NOTE: Most LED landscape lighting fixtures can operate with full illumination from 9V down to as little as 6V. It is possible to have
extended length runs with LED fixtures that go beyond the specifications shown in the guidelines above.

4
