HAMPTON BAY HBP609-35 User manual

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. –7 p.m., EST, Monday –Friday
9 a.m. –6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
USE AND CARE GUIDE
____________________________________
SWINGARM LAMP
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this swing arm lamp.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item:
Model: TBA HBP609-35

Before starting installation of this fixture or
removal of a previous fixture, disconnect
the power by turning off the circuit breaker
or by removing the fuse at the fuse box.
Consult a qualified electrician if you have
any electrical questions or need to replace
the driver.
If you have any non-electrical questions
about this fixture, please contact our
Customer Service Team at
1‐855‐HD‐HAMPTON or
HAMPTONBAY.COM.
WARNING: Disconnect the power prior to
removing or installing a light fixture.
Table of Contents
Safety Information
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship
for a period of one (1) year from date of purchase. This warranty applies only to the original
consumer purchaser and only to products used in normal use and service. If this product is found to
be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or
replacement of the product at the manufacturer’s discretion, provided that the product has not been
damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up,
or used in any way not in accordance with the instructions supplied with the product. This warranty
shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the finish on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether expressed or
implied, of fitness for a particular purpose, other than the warranty contained herein. The
manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor/expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HAMPTONBAY.com.
2
Installation 5
Operation 7
Care and Cleaning 7
Exterior Maintenance 7
Troubleshooting 7
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning the Installation 3
Tools 3
Hardware 3
Package Contents 4

Pre-Installation
PLANNING THE INSTALLATION
Read all instructions before assembly and installation. Before starting installation of the fixture or
removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing
the fuse at the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive
surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions
for Proof of Purchase.
TOOLS REQUIRED
HARDWARE REQUIRED
NOTE: Hardware not shown to actual size.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Part
Description
Quantity
AA
Finial
1
BB
Lock Nut
2
CC
Mounting Screw
4
DD
Wall Anchor
4
EE
Mounting Bracket
1
3
Safety
Goggles
1 Incandescent
3-Way 150 W
Bulb or CFL
Equivalent
Drill
Phillips
Screwdriver Hammer
Drill Bit Pencil
CC
BB DD AA EE

Pre-Installation (continued)

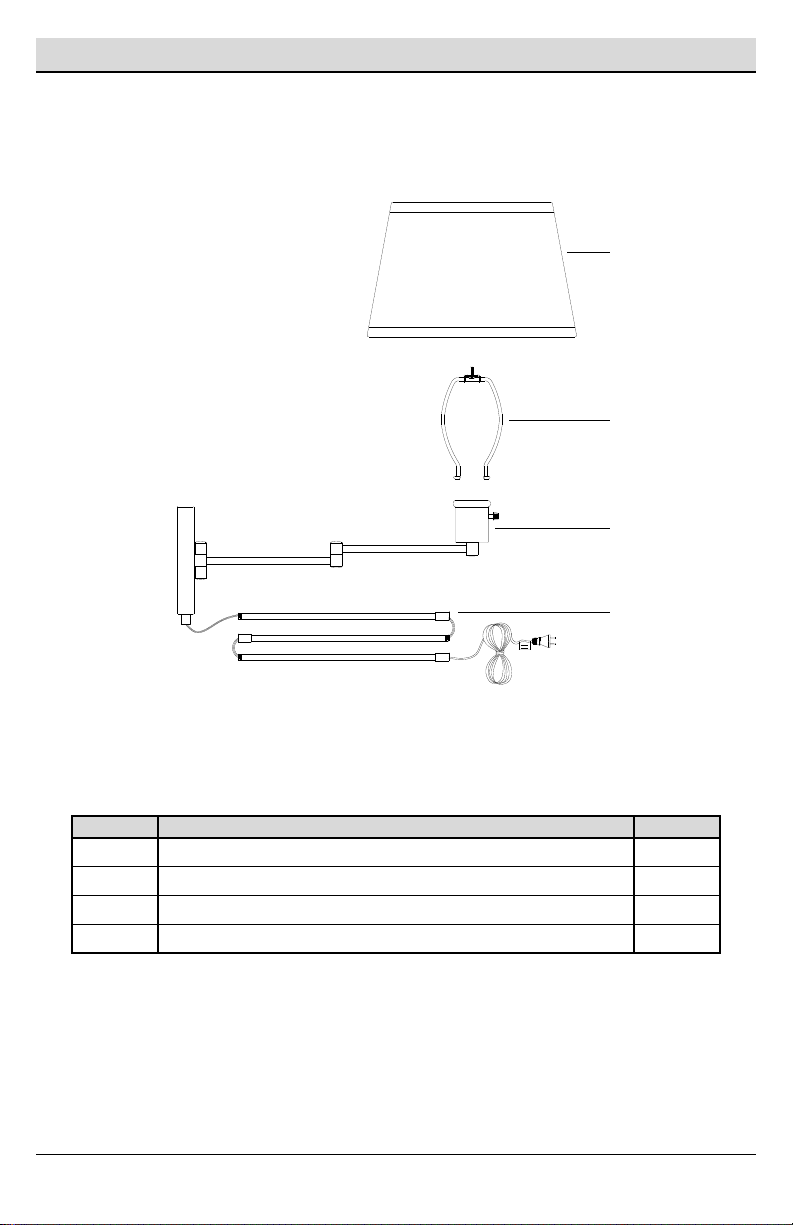

PACKAGE CONTENTS
4
Part
Description
Quantity
A
Lampshade
1
B
Harp
1
C
Main Fixture Body
1
D
Cord Cover
3
A
D
B
C

HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

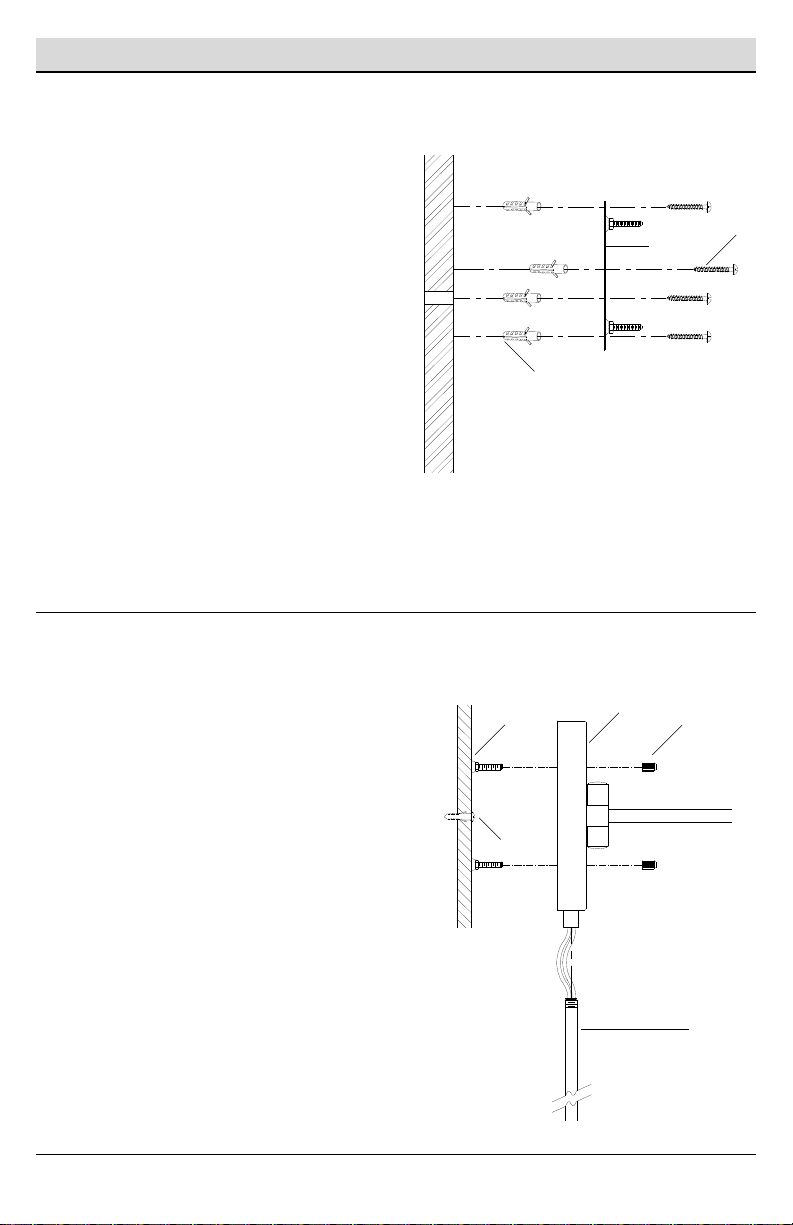

1Attaching the mounting bracket
Place the mounting bracket (EE) onto the
desired location and mark the location of
the mounting holes.
Remove the mounting bracket (EE), drill
appropriately sized holes at the marked
wall locations, and insert wall anchors (DD)
into the wall holes.
Replace the mounting bracket (EE) onto
the desired location.
Feed the mounting screws (CC) through
the mounting holes of the mounting
bracket (EE) and thread them into the wall
anchors (DD).
Tighten the mounting screws (CC) until the
mounting bracket (EE) is securely flush
against the wall.
2Mounting the fixture
Place the main fixture body (C) over the
mounting bracket (EE).
Make sure the fixture screws on the
mounting bracket (EE) feed through the
mounting holes of the main fixture body (C).
Thread the lock nuts (BB) onto the fixture
screws until the main fixture body (C) is
securely flush against the wall.
Installation
5
DD
EE CC
BB
C
DD
EE
D

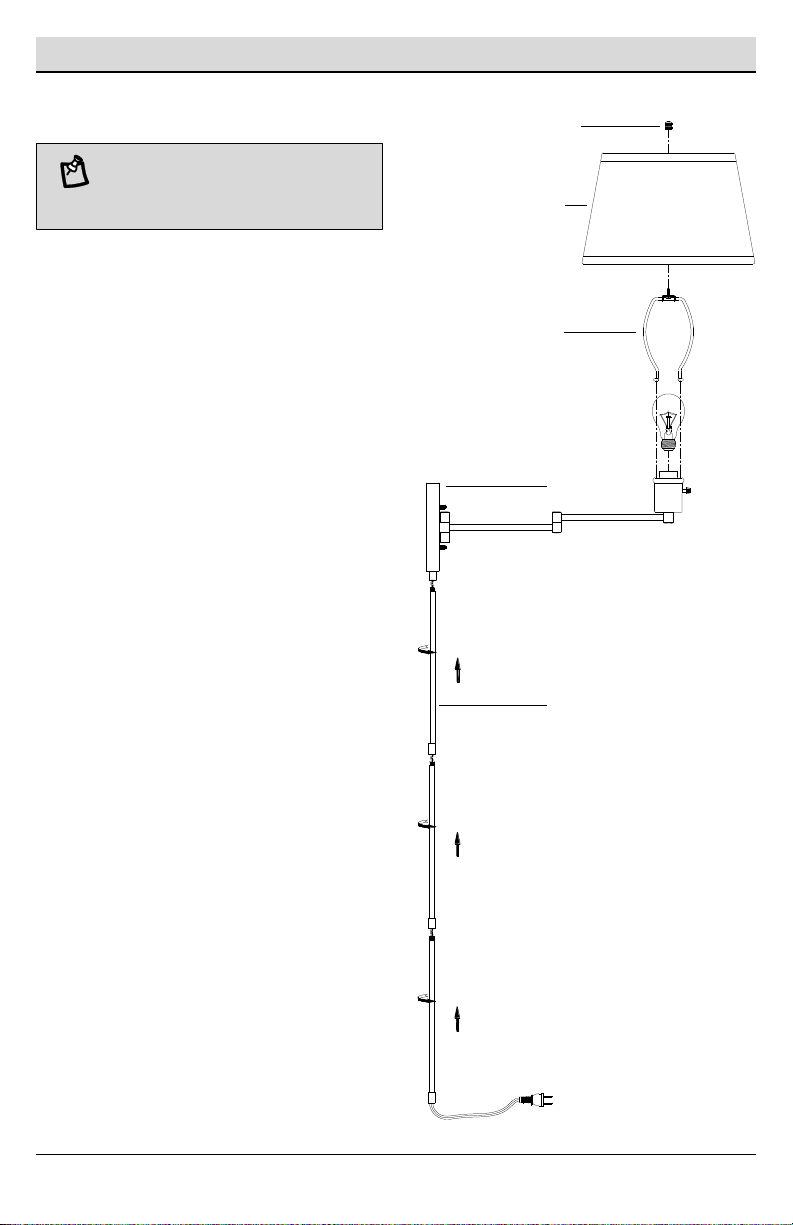

3Assembling the fixture
Attach the harp (B) to the socket cup of the
main fixture body (C).
Screw the light bulb into lamp’s socket.
Place the shade (A) on top of the harp (B).
Secure the shade (A) to the harp (B) using
the finial (AA).
Slide all the cord covers (D) up the cord.
Screw the top cord cover (D) to the main
fixture body (C).
Screw the middle cord covers (D) onto the
top cord cover.
Screw the bottom cord cover (D) onto the
middle cord cover.
Installation (continued)
6
NOTE: Do not exceed a 150 watt incandescent
light bulb or 32 watt SBCFL. For more
information on the proper lighting to use, see
www.homedepot.com/lightingfacts.
D
B
A
C
AA

HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Operation
Connect the polarized plug to a standard 110/120 V wall receptacle.
Turn the switch once to turn the light on low.
Turn the switch again to cycle through the settings. The following is the switch sequence.
Care and cleaning
EXTERIOR MAINTENANCE
Disconnect fixture’s plug from wall
receptacle.
Use a dry or slightly dampened clean cloth
and wipe the surface of the fixture.
Troubleshooting
7
NOTE: Do not use any cleaners with chemicals,
solvents, or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.
Problem
Solution
The light will not turn on.
Turn on switch or circuit breaker.
Plug the fixture in.
Tighten the light bulb in the socket.
Replace the light bulb.
OFF LOW MED HIGH

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. –7 p.m., EST, Monday-Friday
9 a.m. –6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes
9 a.m. –6 p.m., Hora del Este, Sabado
1-855-HD-HAMPTON
HAMPTONBAY.COM
GUÍA DE USO Y MANTENIMIENTO
____________________________________
LÁMPARA CON BRAZO MÓVIL
GRACIAS
Le agradecemos la confianza que han depositado en Hampton Bay a través de la compra de esta lámpara
con brazo móvil. Nos esforzamos continuamente para crear productos de calidad diseñados para mejorar su casa.
Visite nuestra página web para ver nuestra completa línea de productos disponibles para mejorar tu hogar. Gracias
por elegir Hampton Bay!
Artículo:
Modelo: TBA HBP609-35

Antes de iniciar la instalación de este
aparato o la eliminación de un accesorio
anterior, desconecte la alimentación
apagando el disyuntor o quitando el fusible
en la caja de fusibles.
Consulte a un electricista calificado si tiene
alguna pregunta eléctrica o la necesidad de
reemplazar el controlador.
Si usted tiene alguna pregunta que no sea
eléctrica sobre este accesorio, póngase en
contacto con nuestro equipo de Servicio al
Cliente al 1-855-HD-HAMPTON o
HAMPTONBAY.COM.
ADVERTENCIA: Desconecte la alimentación
antes de extraer o instalar una lámpara.
Tabla de Contenidos
Información de Seguridad
Garantía
10
LO QUÉ ESTÁ CUBIERTO
El fabricante garantiza que este accesorio de iluminación está libre de defectos en materiales y
mano de obra por un período un (1) año a partir de la fecha de compra. Esta garantía se aplica sólo
al comprador original y únicamente a los productos utilizados en condiciones normales de uso y
servicio. Si el producto se encuentra defectuoso, la única obligación del fabricante, y su solución
exclusiva, es la reparación o sustitución del producto, a discreción del fabricante, siempre que el
producto no ha sido dañado por mal uso, abuso, accidente, modificaciones, alteraciones ,
negligencia o mal manejo.
LO QUE NO ESTÁ CUBIERTO
Esta garantía no se aplicará a cualquier producto que haya sido instalado de forma incorrecta o
usado de manera que no conforme con las instrucciones suministradas con el producto. Esta
garantía no se aplicará a una falla del producto como resultado de un accidente, mal uso, abuso,
negligencia, alteración o instalación defectuosa, o cualquier otra falla no relacionada con defectos
de material o mano de obra. Esta garantía no se aplicará a el acabado de cualquier parte del
producto, tal como la superficie y / o la intemperie, ya que esto se considera como uso normal.
El fabricante no garantiza y especialmente niega cualquier garantía, ya sea expresa o implícita, de
aptitud para un fin en particular, que no sea la garantía contenida en el presente documento. El
fabricante declina específicamente cualquier responsabilidad y no será responsable por cualquier
pérdida o daño consecuente o incidental, incluyendo pero no limitado a cualquier coste laboral /
gastos involucrados en la sustitución o reparación de dicho producto.
Comuníquese con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visite
www.HAMPTONBAY.com.
Instalación 13
Operación 15
Cuidado y Limpieza 15
Mantenimiento Exterior 15
Solución de Problemas 15
Tabla de Contenidos 10
Información de Seguridad 10
Garantía 10
Pre-Instalación 11
Planificación de la Instalación 11
Herramienta 11
Ferretería 11
Contenido del Paquete 12

Pre-Instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes del montaje e instalación. Antes de comenzar la instalación de la
luminaria o el retiro de un artefacto anterior, desconecte la alimentación apagando el disyuntor o
quitando el fusible en la caja de fusibles. Para evitar daños a este producto, montarlo en una
superficie suave y no abrasiva, como una alfombra o cartón.
NOTA: Guarde su recibo y estas instrucciones
para comprobante de compra.
HERRAMIENTA NECESARIAS
FERRETERÍA NECESARIA
NOTA: La ferretería no se muestra a tamaño
actual.
HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
11
Parte
Descripción
Cantidad
AA
Tope
1
BB
Tuerca de Seguridad
2
CC
Tornillo de Montaje
4
DD
Anclaje de Pared
4
EE
Ménsula de Montaje
1
CC
BB DD
AA EE
Martillo
Broca Lápiz
Desarmador
de Cruz
Taladro Gafas de
Seguridad
1 Bombilla
Incandescentes de
3 vías, 150 Vatios
o CFLs equivalente

Pre-Instalación (continuado)
CONTENIDO DEL PAQUETE
12
Parte
Descripción
Cantidad
A
Pantalla
1
B
Arco de Soporte
1
C
Cuerpo Principal
1
D
Cobertor de Cables
3
A
D
B
C

HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
1Sujetando la ménsula de montaje
Coloque la ménsula de montaje (EE) en el
lugar deseado y marque la ubicación de
los agujeros de montaje.
Retire la ménsula de montaje (EE), taladre
agujeros del tamaño adecuado en los
lugares marcados en la pared, y inserte los
anclajes de pared (DD) en los agujeros.
Vuelva a colocar la ménsula de montaje
(EE) en el sitio deseado.
Pase los tornillos de montaje (CC) por los
agujeros de montaje en la ménsula de
montaje (EE) y luego enrósquelos en los
anclajes de pared (DD).
Ajuste los tornillos de montaje (CC) hasta
que la ménsula de montaje (EE) quede
bien asegurada contra la pared.
2Montando la lámpara
Coloque el cuerpo principal (C) sobre la
ménsula de montaje (EE).
Asegure que los tornillos de la luminaria en
la ménsula de montaje (EE) pasen por los
agujeros de montaje del cuerpo principal
(C).
Enrosque las tuercas de seguridad (BB) en
los tornillos de la luminaria hasta que el
cuerpo principal (C) quede asegurado
contra la pared.
Instalación
13
BB
C
DD
EE
D
DD
EE CC

3Ensamblando el Luminario
Inserte el arco de soporte (B) en el
zócalo del cuerpo principal (C).
Enrosque la bombilla en el zócalo.
Coloque la pantalla (A) por encima del
arco de soporte (B).
Fije la pantalla (A) al arco de soporte (B)
usando el tope (AA).
Deslice los cobertores de cables (D)
sobre la cuerda.
Enrosque el cobertor de cables (D) al
cuerpo principal (C).
Enrosque el cobertor de cables (D) de
en medio al cobertor de cables (D)
superior.
Enrosque el cobertor de cables (D)
inferior al cobertor de cables (D) de en
medio.
Instalación (continuado)
14
NOTA: No exceda una bombilla incandescente
de 150 vatios o un SBCFL de 32 vatios. Para
obtener más información sobre la iluminación
adecuada que debe utilizar, consulte
www.homedepot.com/lightingfacts.
D
B
A
C
AA

HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
Operación
Conecte el enchufe polarizado a un toma corriente de pared estándar de 110/120 vatios.
Gire el interruptor una vez para encender la luz baja.
Gire el interruptor nuevamente para alternar entre los ajustes. La siguiente es la secuencia del
interruptor:
Cuidado y limpieza
MANTENIMIENTO DEL EXTERIOR
Desconecte el enchufe de la lámpara.
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
Solución de problemas
15
Problema
Solución
La luz no prende.
Encienda el interruptor o el interruptor de
circuito.
Enchufe la lámpara.
Apriete el foco en el zócalo.
Cambie el foco.
NOTA: No use limpiadores con químicos,
solventes o abrasivos fuertes. Use sólo un paño
seco para sacudir o limpiar con cuidado.
APAGADO BAJO MEDIO ALTO

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes
9 a.m. –6 p.m., Hora del Este, Sábado
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserve este manual para futuras consultas.

Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appeler Hampton Bay Service à la clientèle
8:00 –19:00, HNE, Lundi –Vendredi
9:00 –18:00, HNE, Samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM
GUIDE D'UTILISATION ET D'ENTRETIEN
____________________________________
LAMPE SUR BRAS PIVOTANT
MERCI
Nous apprécions la confiance que vous avez placée dans Hampton Bay grâce à l'achat de cette lampe sur bras
pivotant. Nous nous efforçons de créer continuellement la qualité des produits conçus pour améliorer votre maison.
Rendez-nous visite en ligne pour voir notre gamme complète de produits disponibles pour votre maison besoin
d'amélioration. Merci d'avoir choisi le Hampton Bay!
Article:
Modèle: TBA HBP609-35

Avant de commencer l'installation de ce
luminaire ou à la dépose d'un précédent
luminaire, débrancher l'alimentation en
désactivant le disjoncteur ou en retirant le
fusible de la platine de fusibles.
Consulter un électricien qualifié si vous avez
des questions électriques ou si vous avez
besoin de remplacer le pilote.
Si vous avez des non-électriques questions
au sujet de ce luminaire, veuillez contacter
notre équipe de Service Clientèle au 1-855-
HD-HAMPTON ou HAMPTONBAY.COM.
AVERTISSEMENT : Déconnecter l'alimentation
avant le retrait ou l'installation d'un luminaire
d'éclairage.
Table des Matières
Consignes de Sécurité
Garantie
18
CE QUI EST COUVERT
Le fabricant garantit ce luminaire est exempt de défauts de matériaux et de fabrication pour une
période de un (1) an à compter de la date d'achat. Cette garantie s'applique uniquement à l'acheteur
d'origine et uniquement aux produits utilisés dans une utilisation normale. Si le produit s’avère
défectueux, la seule obligation du fabricant, et votre seul recours, consiste à réparer ou à remplacer
le produit, à la discrétion du fabricant, pourvu que le produit n’ait pas fait l’objet d’un usage inadéquat
ou abusif, d’un accident, de modifications, d’altérations, de négligence ou d’une mauvaise
manipulation.
CE QUI N'EST PAS COUVERT
Cette garantie ne s'applique pas à tout produit qui se trouve à avoir été incorrectement installé,
configuré, ou utilisé de quelque façon pas conformément aux instructions fournies avec le produit.
Cette garantie ne s'applique pas à une défaillance du produit à la suite d'un accident, un abus, une
négligence, une modification, ou une mauvaise installation, ou tout autre manquement, non liée à un
défaut de matériau ou de fabrication. Cette garantie ne s'applique pas à la finition d'une partie du
produit, comme la surface et / ou l'altération, car cela est considéré usure normale.
Le fabricant ne garantit pas et décline spécifiquement toute garantie, expresse ou implicite,
d'adéquation à un usage particulier, autre que la garantie contenue dans ce document. Le fabricant
décline expressément toute responsabilité et ne peut être tenu responsable de toute perte ou
dommage indirect ou accessoire, y compris mais sans s'y limiter, les coûts du travail / dépenses
impliqués dans le remplacement ou la réparation dudit produit.
Contactez l‘équipe du Service à la Clientèle au 1-855-HD-HAMPTON ou visite
www.HAMPTONBAY.com.
Installation 21
Opération 23
Entretien et Nettoyage 23
Entretien Extérieur 23
Dépannage 23
Table des Matières 18
Consignes de Sécurité 18
Garantie 18
Pré-Installation 19
Planification du l’Installation 19
Outils 19
Matériel 19
Contenu du Paquet 20

Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lire toutes les instructions avant assemblage et l'installation. Avant de commencer l'installation du
luminaire ou la dépose d'un précédent luminaire, débrancher l'alimentation en désactivant le
disjoncteur ou en retirant le fusible de la platine de fusibles. Pour éviter d'endommager le produit,
assembler sur un doux et non abrasif surface tels que tapis ou un morceau de carton.
NOTE: Conservez votre reçu et ces instructions
à la preuve d'achat.
OUTILS REQUIS
MATÉRIEL REQUIS
NOTE: Matériel non illustré à taille réelle.
HAMPTONBAY.COM
Veuillez contacter le 1-855-HD-HAMPTON pour obtenir plus aide.
19
Partie
Description
Quantité
AA
Faîteau
1
BB
Écrou de Blocage
2
CC
Vis de Montage
4
DD
Ancrage
4
EE
Support de montage
1
CC
BB DD
AA EE
Lunettes de
Protection
1 Ampoule
Incandescence à
3 voies de 150 W
ou Fluocompacte
équivalent
Pencilerceuse
Marteau Crayon
Tournevis
Cruciforme
Trépan de
Forage

Pré-Installation (continue)
CONTENU DU PAQUET
20
Partie
Description
Quantité
A
Abat-jour
1
B
Lyre
1
C
Corps du Luminaire
1
D
Cache-fils
3
A
D
B
C
