HAMPTON BAY HB7023P-05 User manual

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. –7 p.m., EST, Monday –Friday, 9 a.m. –6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
USE AND CARE GUIDE
____________________________________
EXTERIOR WALL LANTERN
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this exterior wall
lantern. We strive to continually create quality products designed to enhance your home. Visit us online to see our full
line of products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item:
Model:240 367 HB7023P-06
Item:
Model:240 348 HB7023P-05

Before starting installation of this fixture or
removal of a previous fixture, disconnect
the power by turning off the circuit breaker
or by removing the fuse at the fuse box.
Consult a qualified electrician if you have
any electrical questions or need to replace
the driver.
If you have any non-electrical questions
about this fixture, please contact our
Customer Service Team at
1-855‐HD‐HAMPTON or
HAMPTONBAY.COM.
WARNING: Disconnect the power prior to
removing or installing a light fixture.
Table of Contents
Safety Information
Warranty
WARNING: Changes or modifications not
expressly approved by the party responsible for
compliance could void the user's authority to
operate the equipment.
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship
for a period of two (2) years from date of purchase. This warranty applies only to the original
consumer purchaser and only to products used in normal use and service. If this product is found to
be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or
replacement of the product at the manufacturer’s discretion, provided that the product has not been
damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up,
or used in any way not in accordance with the instructions supplied with the product. This warranty
shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the finish on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether expressed or
implied, of fitness for a particular purpose, other than the warranty contained herein. The
manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor/expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HAMPTONBAY.com.
2
Installation 5
Operation 7
Troubleshooting 8
Care and Cleaning 8
Exterior Maintenance 8
Interior Maintenance 8
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning the Installation 3
Tools Required 3
Hardware Included 3
Package Contents 4

Pre-Installation
PLANNING THE INSTALLATION
Read all instructions before assembly and installation. Before starting installation of the fixture or
removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing
the fuse at the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive
surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions
for Proof of Purchase.

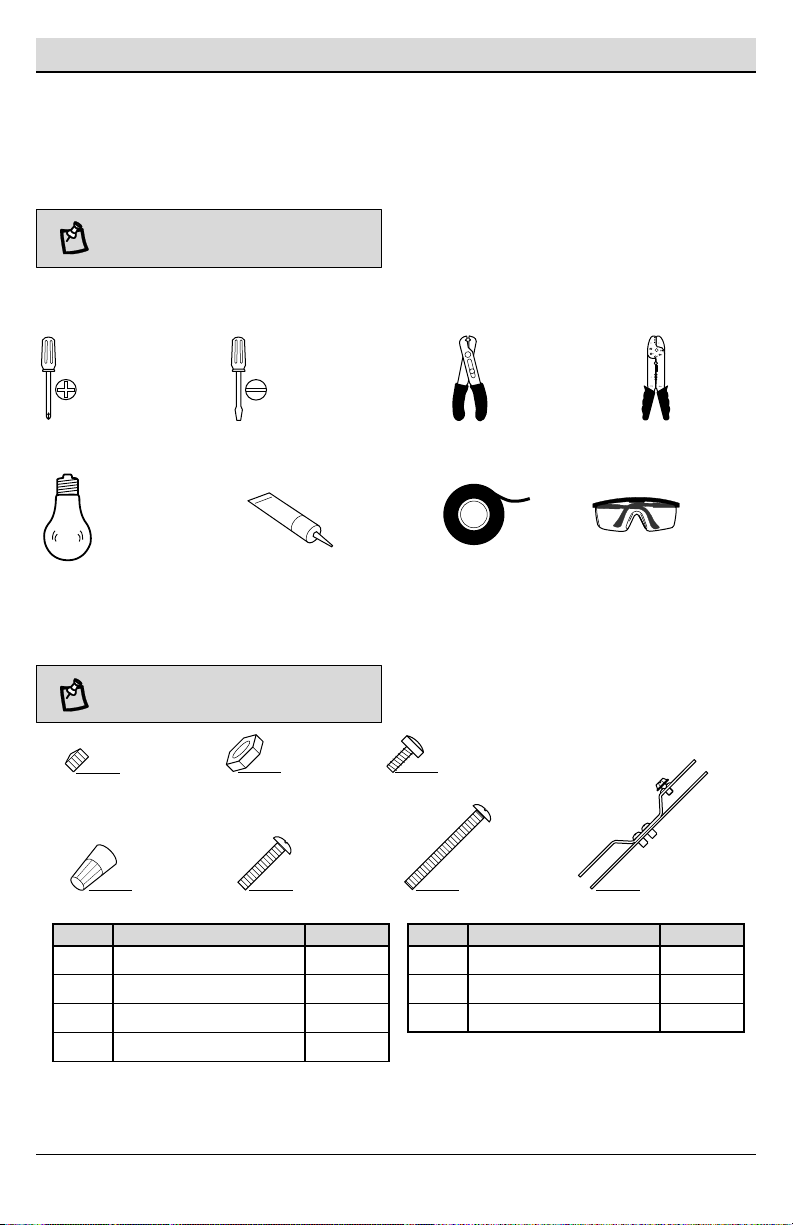

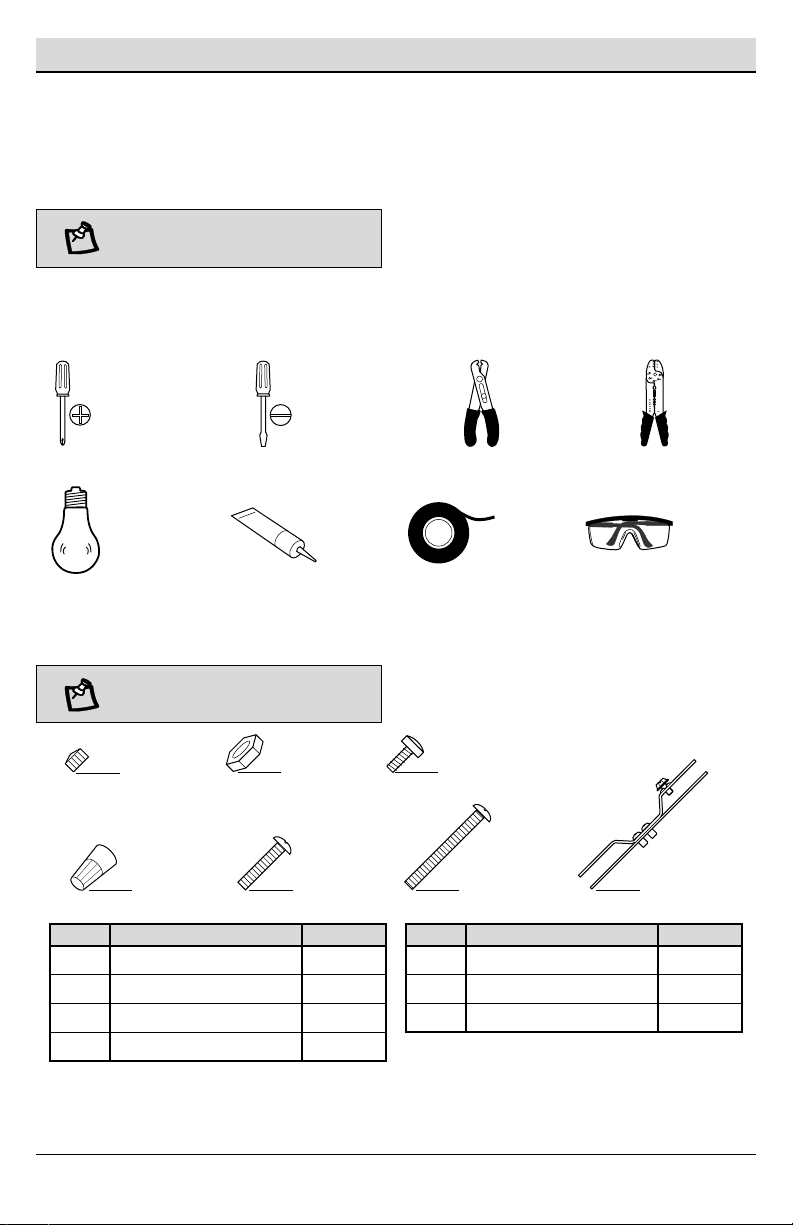

TOOLS REQUIRED
HARDWARE REQUIRED
NOTE: Hardware not shown to actual size.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
3
Part
Description
Quantity
EE
Bracket Mounting Screw
2
FF
Fixture Mounting Screw
2
GG
Mounting Bracket
1
Part
Description
Quantity
AA
Lock Nut
2
BB
Hex Nut
2
CC
Hood Screw
2
DD
Wire
Nut 3
Phillips
Screwdriver
Wire
Cutter
Wire
Stripper
Flathead
Screwdriver
Safety
Goggles
Electrical
Tape
Silicone Rubber
Sealant for
exterior use
Light Bulb
(Incandescent 60W
Bulbs or CFL or
LED Equivalent)
EEDD FF GG
AA BB CC

Pre-Installation (continued)

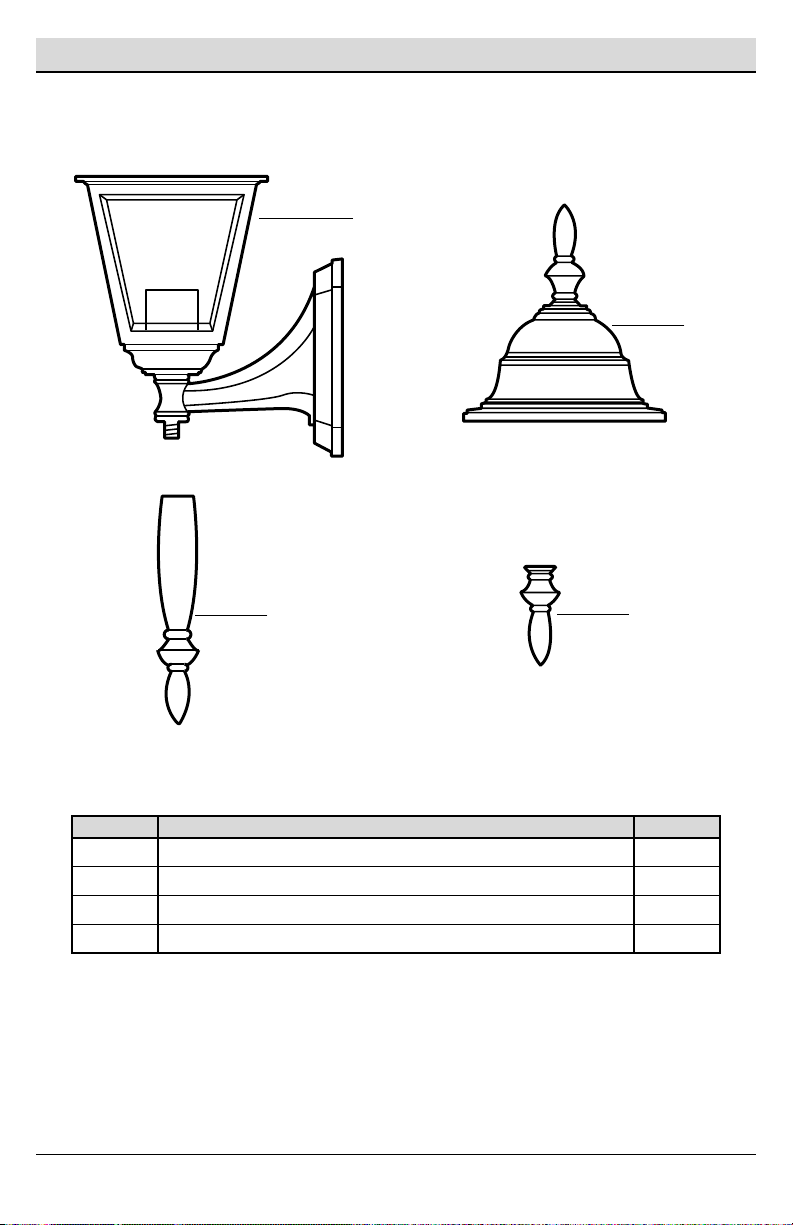

PACKAGE CONTENTS
4
Part
Description
Quantity
A
Fixture Body
1
B
Hood
1
C
Tail
1
D
Finial (Optional)
1
A
B
C D

HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

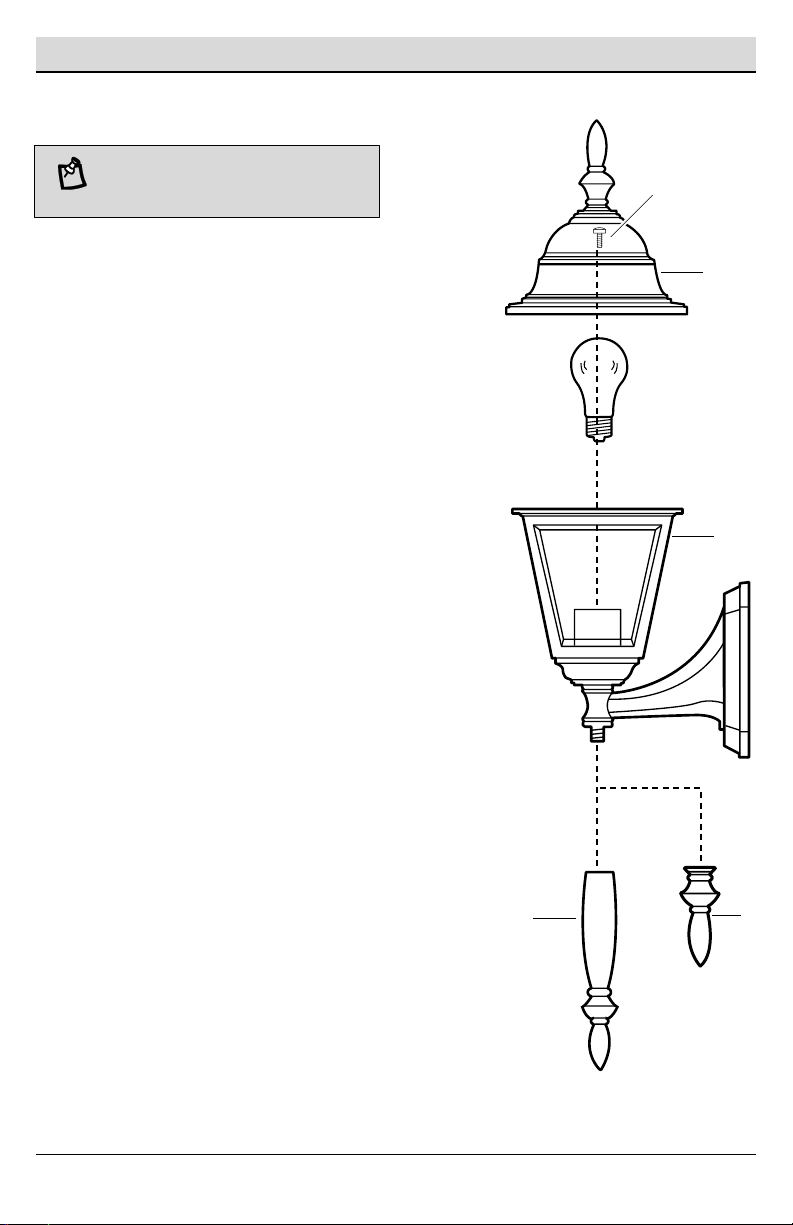

1 Assembling the fixture
Install up to a 60 watt light bulb or a Listed
SBCFL (Self-Ballasted Compact
Fluorescent Lamp [not provided]) in the
socket of the fixture body (A).
Attach the hood (B) to the fixture body (A)
using the provided hood screws (CC).
Thread the tail (C) or the optional finial (D)
to the bottom of the fixture body (A).
Installation
5
NOTE: Do not exceed a 60 watt incandescent
light bulb, or a 13 watt SBCFL. CC
B
A
D
C

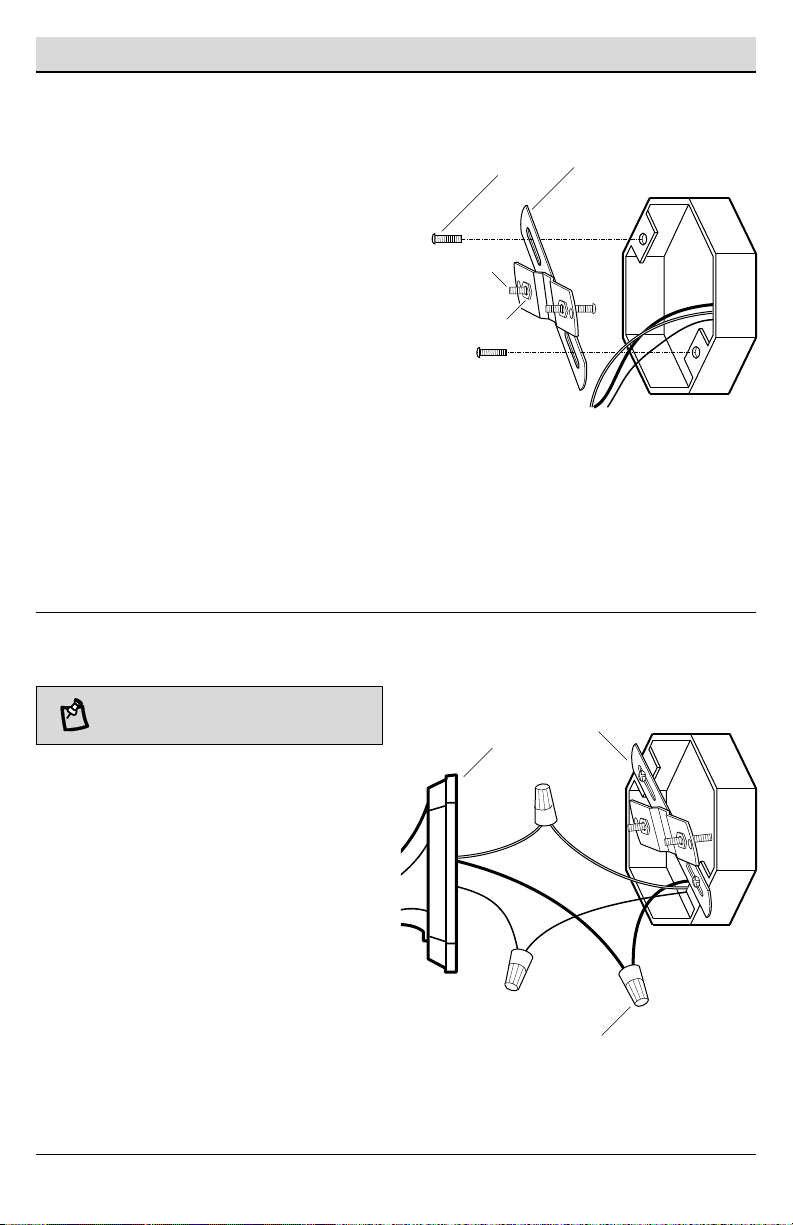

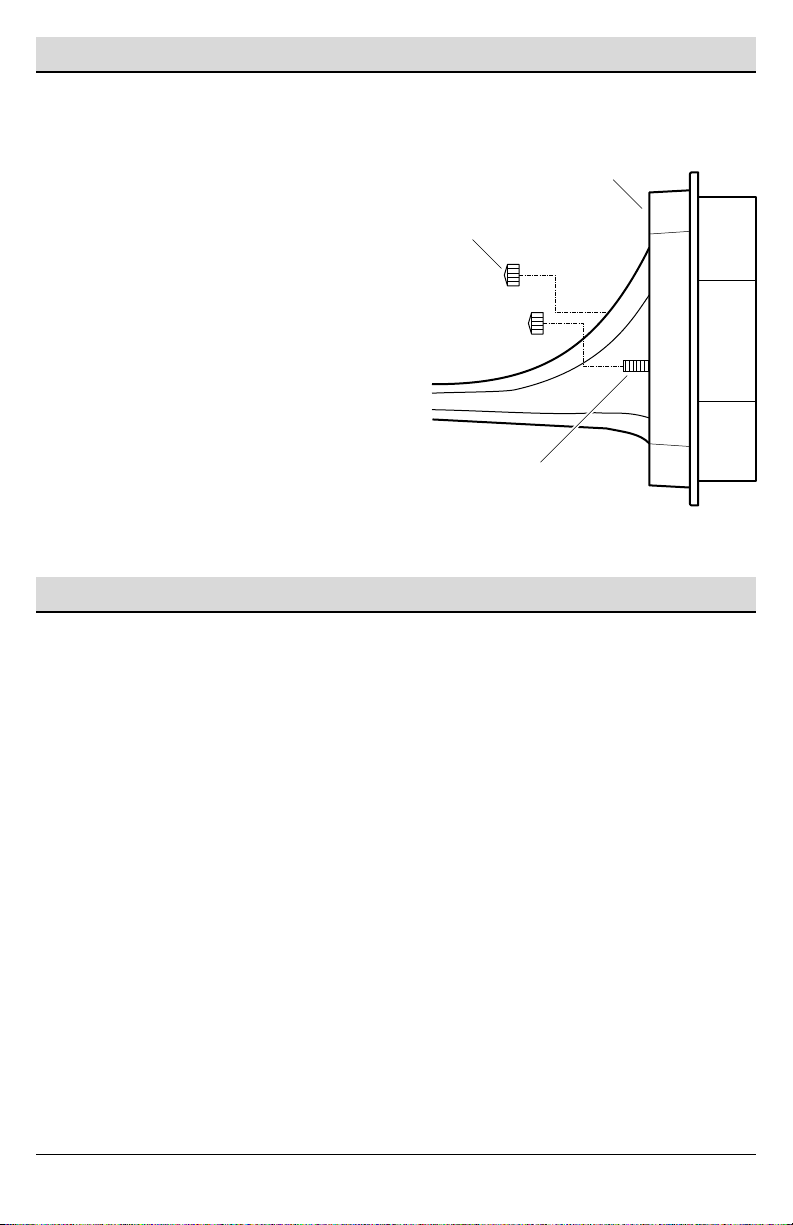

2 Mounting the hardware
Thread the fixture mounting screws (FF)
into the provided holes of the mounting
bracket (GG).
Thread the hex nuts (BB) onto the fixture
mounting screws (FF). Do not tighten the
hex nuts (BB) at this time.
Pull the supply wires out from the outlet
box and mount the mounting bracket (GG)
to the outlet box using the bracket
mounting screws (EE).

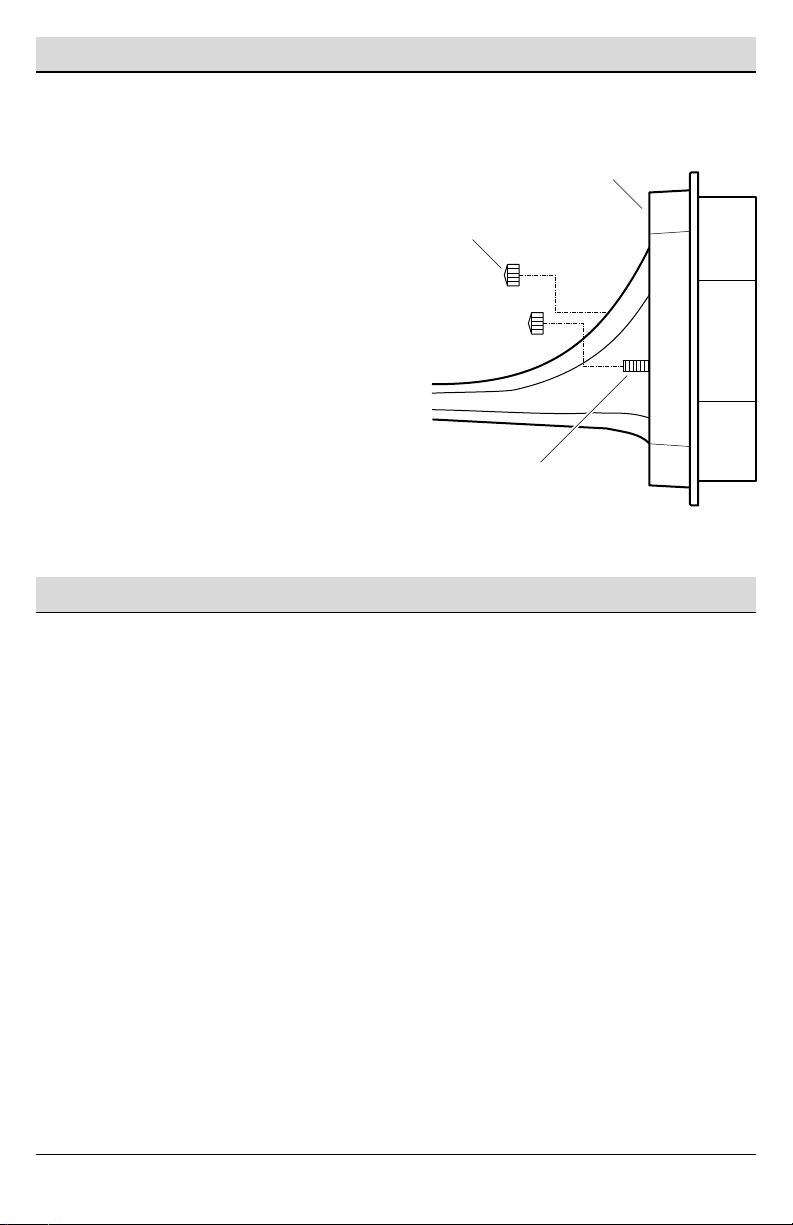

Place the back plate of the fixture body (A)
over the outlet box and onto the fixture
mounting screws (FF).
Adjust the fixture mounting screws (FF)
until they protrude out from the back plate
1/4 in.
Remove the fixture body (A) and secure
the position of the fixture mounting screws
(FF) by tightening the hex nuts (BB)
against the mounting bracket (GG).
3 Connecting the wires
Connect the black supply wire to the black
fixture wire using a wire nut (DD).
Connect the white supply wire to the white
fixture wire using a wire nut (DD).
Connect the fixture ground wire to the
supply ground wire using a wire nut (DD).
Wrap all wire connections with electrical
tape for a more secure connection.
Installation (continued)
6
NOTE: If you have electrical questions consult
your local electrical code for approved
grounding methods.
EE GG
FF
BB
DD
GG
A

4 Mounting the fixture
Place the back plate of the fixture body (A)
onto the fixture mounting screws (FF) and
secure it into place by using the lock nuts
(AA) provided.
Caulk the upper 2/3rds of the back plate on
the fixture body (A).
Leave the bottom 1/3rd un-caulked for
drainage of any water that may leak into
the enclosure.
Installation (continued)
7
A
AA
FF
Operation
Turn on power at the circuit breaker or fuse box.
Turn the light switch on to activate the fixture.

Troubleshooting
Care and Cleaning
EXTERIOR MAINTENANCE
Use a dry or slightly dampened clean
cloth and wipe the surface of the fixture.
INTERIOR MAINTENANCE
Disconnect power to the fixture by turning
off the circuit breaker or by removing the
fuse at the fuse box.
Use a dry or slightly dampened clean
cloth to wipe the interior surface of the
fixture.
8
Problem
Solution
The
light will not turn on.

Make sure the power supply is on.

Test or replace the switch.

Check the wiring.

Replace the driver.
The
fuse blows or circuit breaker trips
when light is turned on.

Check the wire connections.
NOTE: Do not use any cleaners with chemicals,
solvents, or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.

HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
This page is intentionally left blank.
9

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. –7 p.m., EST, Monday –Friday,
9 a.m. –6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes,
9 a.m. –6 p.m., Hora del Este, Sábado
1-855-HD-HAMPTON
HAMPTONBAY.COM
GUÍA DE USO Y MANTENIMIENTO
____________________________________
FAROL DE PARED PARA EXTERIORES
GRACIAS
Le agradecemos la confianza que han depositado en Hampton Bay a través de la compra de este farol de pared para
exteriores. Nos esforzamos continuamente para crear productos de calidad diseñados para mejorar su casa. Visite
nuestra página web para ver nuestra completa línea de productos disponibles para mejorar tu hogar. Gracias por elegir
Hampton Bay!
Artículo:
Modelo:240 367 HB7023P-06
Artículo:
Modelo:240 348 HB7023P-05

Antes de iniciar la instalación de este
aparato o la eliminación de un accesorio
anterior, desconecte la alimentación
apagando el disyuntor o quitando el fusible
en la caja de fusibles.
Consulte a un electricista calificado si tiene
alguna pregunta eléctrica o la necesidad de
reemplazar el controlador.
Si usted tiene alguna pregunta que no sea
eléctrica sobre este accesorio, póngase en
contacto con nuestro equipo de Servicio al
Cliente al 1-855-HD-HAMPTON o
HAMPTONBAY.COM.
ADVERTENCIA: Desconecte la alimentación
antes de extraer o instalar una lámpara.
Tabla de Contenidos
Información de Seguridad
Garantía
ADVERTENCIA: Cambios o modificaciones no
aprobados expresamente por el partido
responsable del cumplimiento podría anular la
autoridad del usuario para operar el equipo.
12
LO QUÉ ESTÁ CUBIERTO
El fabricante garantiza que este accesorio de iluminación está libre de defectos en materiales y
mano de obra por un período de dos (2) años a partir de la fecha de compra. Esta garantía se aplica
sólo al comprador original y únicamente a los productos utilizados en condiciones normales de uso y
servicio. Si el producto se encuentra defectuoso, la única obligación del fabricante, y su solución
exclusiva, es la reparación o sustitución del producto, a discreción del fabricante, siempre que el
producto no ha sido dañado por mal uso, abuso, accidente, modificaciones, alteraciones ,
negligencia o mal manejo.
LO QUE NO ESTÁ CUBIERTO
Esta garantía no se aplicará a cualquier producto que haya sido instalado de forma incorrecta o
usado de manera que no conforme con las instrucciones suministradas con el producto. Esta
garantía no se aplicará a una falla del producto como resultado de un accidente, mal uso, abuso,
negligencia, alteración o instalación defectuosa, o cualquier otra falla no relacionada con defectos
de material o mano de obra. Esta garantía no se aplicará a el acabado de cualquier parte del
producto, tal como la superficie y / o la intemperie, ya que esto se considera como uso normal.
El fabricante no garantiza y especialmente niega cualquier garantía, ya sea expresa o implícita, de
aptitud para un fin en particular, que no sea la garantía contenida en el presente documento. El
fabricante declina específicamente cualquier responsabilidad y no será responsable por cualquier
pérdida o daño consecuente o incidental, incluyendo pero no limitado a cualquier coste laboral /
gastos involucrados en la sustitución o reparación de dicho producto.
Comuníquese con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visite
www.HAMPTONBAY.com.
Instalación 15
Operación 17
Solución de Problemas 18
Cuidado y Limpieza 18
Mantenimiento Exterior 18
Mantenimiento Interior 18
Tabla de Contenidos 12
Información de Seguridad 12
Garantía 12
Pre-Instalación 13
Planificación de la Instalación 13
Herramienta Necesaria 13
Ferretería Incluida 13
Contenido del Paquete 14

Pre-Instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes del montaje e instalación. Antes de comenzar la instalación de la
luminaria o el retiro de un artefacto anterior, desconecte la alimentación apagando el disyuntor o
quitando el fusible en la caja de fusibles. Para evitar daños a este producto, montarlo en una
superficie suave y no abrasiva, como una alfombra o cartón.
NOTA: Guarde su recibo y estas instrucciones
para comprobante de compra.
HERRAMIENTA NECESARIAS
FERRETERÍA INCLUIDA
NOTA: La ferretería no se muestra a tamaño
actual.
HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
13
Parte
Descripción
Cantidad
EE
Tornillo
de la Ménsula 2
FF
Tornillo de
l Luminario 2
GG
Ménsula de Montaje
1
Parte
Descripción
Cantidad
AA
Tuerca de Seguridad
2
BB
Tuerca
Hexagonal 2
CC
Tornillo de la Cubierta
2
DD
Tureca
para Cables 3
Desarmador
de Cruz
Cortador de
Alambre
Desarmador de
Punta Plana Pelacables
Gafas de
Seguridad
Cinta
Aislante
Sellador de Goma
Sillicona para uso
en exteriores
Bombillas
(Incandescentes 60
vatios o Fluorescente
compactos o LED
equivalente)
EEDD FF GG
AA BB CC

Pre-Instalación (continuado)
CONTENIDO DEL PAQUETE
14
Parte
Descripción
Cantidad
A
Cuerpo
Principal 1
B
Cubierta
1
C
Cola Decorativa
1
D
Punta Decorativa (Opcional)
1
A
B
C D

HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
1 Ensamblando el luminario
Instale un foco de hasta 60 vatios o un
foco fluorescente compacto con balasto
integrado [no incluido] en el portafocos del
cuerpo principal (A). No exceda de un foco
incandescente de 60 vatios o un foco
fluorescente compacto con balasto
integrado de 13 vatios.
Coloque la cubierta (B) en el cuerpo
principal (A) utilizando los tornillos para la
cubierta (B) y tornillos de la cubierta (CC)
que se incluyen.
Enrosque la cola decorativa (C) o la punta
decorativa opcional (D) en la parte inferior
del cuerpo principal (A).
Instalación
15
CC
B
A
D
C
NOTA: No exceda de un foco incandescente de
60 vatios o un foco fluorescente compacto con
balasto integrado de 13 vatios.

2 Montando la ferretería
Enrosque los tornillos del luminario (FF) en
los agujeros provistos en la ménsula de
montaje (GG).
Enrosque las tuercas hexagonales (BB) en
los tornillos del luminario (FF). No apriete las
tuercas hexagonales (BB) en este momento.
Saque los cables de alimentación de la caja
de distribución y monte la ménsula de
montaje (GG) sobre la caja de distribución
utilizando los tornillos de la ménsula (EE).
Coloque la placa del cuerpo principal (A)
sobre la caja de distribución y en los tornillos
del luminario (FF).
Ajuste los tornillos del luminario (FF) hasta
que sobresalgan 1/4 pulgadas de la palca.
Quite la placa del cuerpo principal (A) y
asegure la posición de los tornillos del
luminario (FF) al apretar las tuercas
hexagonales (BB) contra la ménsula de
montaje (GG).
3 Conectando los cables
Conecte el cable negro de alimentación
con el cable negro del luminario usando
una tuerca para cables (DD).
Conecte el cable blanco de alimentación
con el cable blanco del luminario usando
una tuerca para cables (DD).
Conecte el cable del luminario a tierra con
el cable de alimentación a tierra usando
una tuerca para cables (DD).
Envuelva todas las conexiones de los
cables con cinta de aislar para una
conexión más segura
Instalación
16
NOTA: Si tiene dudas con las conexiones
eléctricas, consulte el código eléctrico de su
localidad para los métodos aprobados para las
conexiones a tierra
EE GG
FF
BB
DD
GG
A

HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
4 Montando la linterna
Coloque la placa del cuerpo principal (A)
sobre los tornillos del luminario (FF) y
asegúrela con las tuercas de seguridad
(AA) que se incluyen.
Calafatee las 2/3 partes superiores de la
placa del cuerpo principal (A) en la
superficie de montaje.
Deje la 1/3 parte inferior sin calafatear
para el drenaje del agua que se pueda
filtrar en el encierro.
Instalación (continuado)
17
A
AA
FF
Operación
Conecte la alimentación en el disyuntor o caja de fusibles.
Gire el interruptor de la luz para activar el aparato.

Solución de Problemas
Cuidado y Limpieza
MANTENIMIENTO DEL EXTERIOR
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
MANTENIMIENTO DEL INTERIOR
Apague la potencia a la linterna de
manera de desconectando el disyuntor o
quitando el fusible en la caja de fusibles.
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
18
Problema
Solución
La luz no se enciende.

Asegúrese de que la energía eléctrica
esté encendida.

Pruebe o cambie el interruptor.

Verifique los cableado.

Reemplace el controlador.
El fusible se funde o el disyuntor de
circuitos se dispara cuando se enciende
la luz.

Verifique las conexiones de los cables.
NOTA: No use limpiadores con químicos,
solventes o abrasivos fuertes. Use sólo un paño
seco para sacudir o limpiar con cuidado.

HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-HAMPTON.
Esta página ha sido dejada en blanco intencionalmente.
19

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes,
9 a.m. –6 p.m., Hora del Este, Sábado
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserve este manual para futuras consultas.
