HARRY
Manuale di istruzioni per l'uso e la manutenzione
Safety and operation instruction
Manuel d'instructions et de mise en route
Bedienungsanleitung
Manual de instrucciónes y de mantenimiento
Gebruiks - en onderhoudshandleiding
Mod. 721 - 772

HARRY
2
GRAZIE per aver acquistato un rasaerba HARRY !
I rasaerba HARRY sono stati progettati e costruiti in modo da offrire ottime prestazioni. Leggete attentamente questo manuale per poter capire le caratteristiche
ed il corretto uso del Vostro rasaerba.
Particolare attenzione va prestata alle informazioni circa l'uso corretto in conformità ai requisiti essenziali di sicurezza richiesti dalle vigenti Direttive Europee.
Fate attenzione ai simboli che incontrerete leggendo il manuale, stanno ad indicare punti particolarmente pericolosi ed aiutano a prevenire qualsiasi incidente.

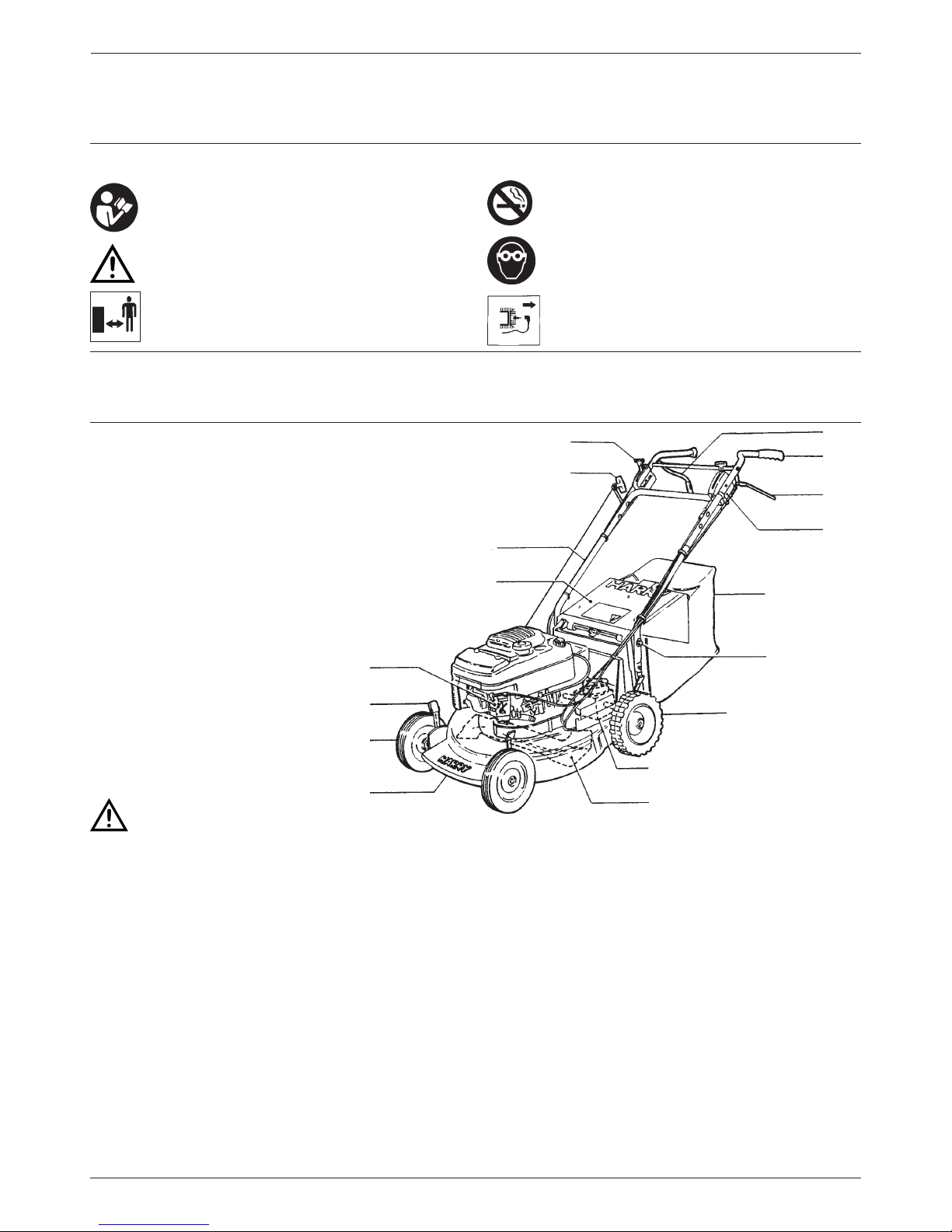

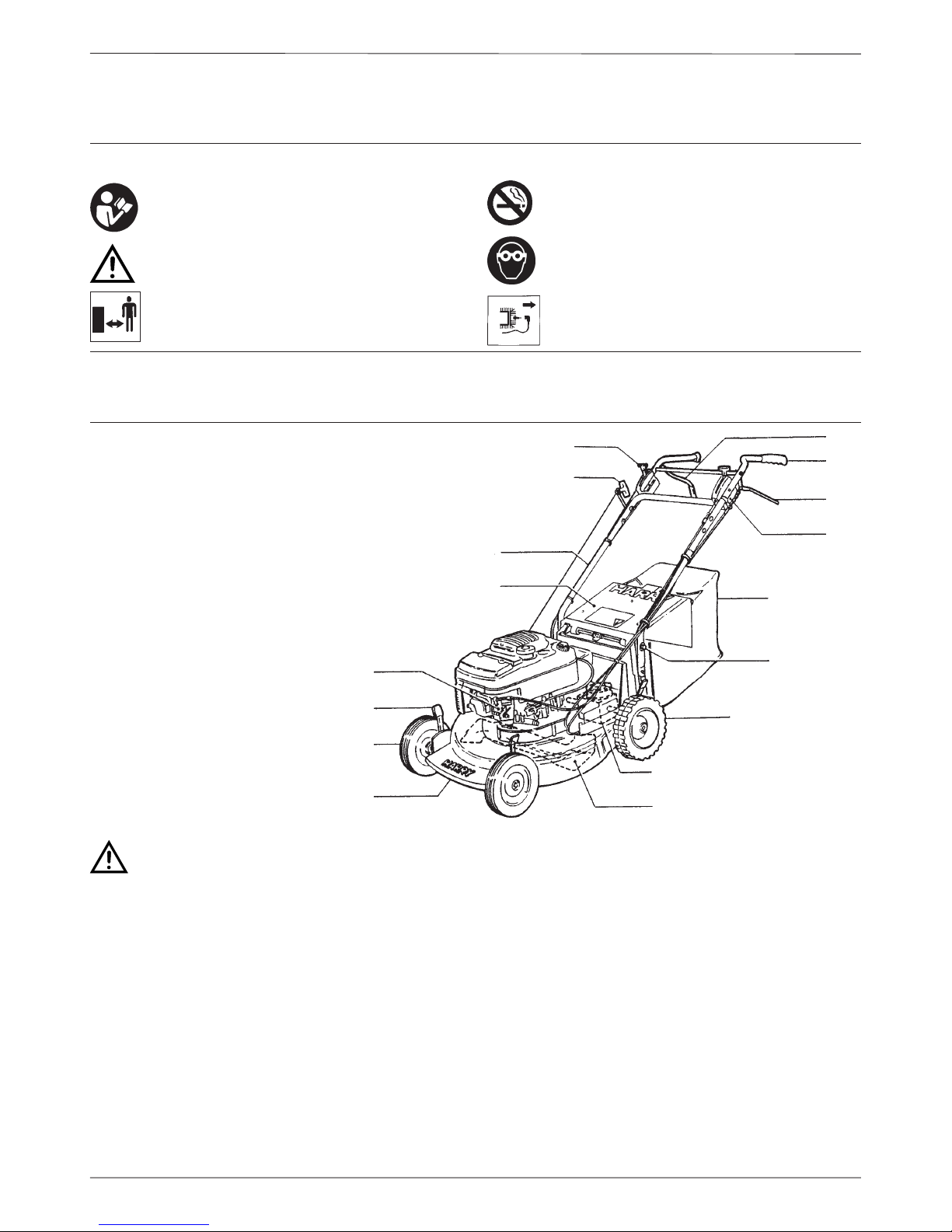

1) DESCRIZIONE DELLE PARTI
1Manubrio superiore
2Manubrio inferiore
3Comando gas
4Maniglia freno
5Maniglia semovenza
6Tirante fissaggio manico
7Maniglia avviamento
8Deflettore
9Ruota posteriore
10 Ruota anteriore
11 Carter
12 Motore
13 Lama
14 Cestello raccoglierba
15 Riduttore
16 Variatore velocità avanzamento
17 Leva regolazione altezza taglio
Leggere attentamente questo manuale prima della mes-
sa in funzione
ATTENZIONE!
Mantenere alla distanza di sicurezza le persone estra-
nee.
Per ogni intervento di manutenzione, ricordatevi di
spegnere il motore e di staccare il connettore della
candela
Utilizzate occhiali di sicurezza
Non fumare durante il rifornimento di carburante
INDICE:
1) Descrizione delle parti:
2) Norme di sicurezza
3) Montaggio del rasaerba
4) Messa in funzione
5) Regolazione dell'altezza di taglio
6) Manutenzione
7) Controlli e regolazioni
8) Immagazzinamento invernale
9) Garanzia
h- Non fate funzionare il rasaerba in ambienti chiusi.I gas di scarico
emessi dal motore in funzione sono velenosi se respirati, possono
essere asfissianti e quindi mortali.
i- Non regolate l'altezza di taglio quando il motore è in funzione
l- ATTENZIONE!Quando il motore è acceso, non metter le mani o i
piedi sotto il rasaerba o nel condotto di scarico, la lama è in movi-
mento quando il motore è in funzione.
m- Tagliate il prato solo quando le condizioni di luce sono buone
n- Non correte. Non fatevi influenzare dalla premura di finire il lavo-
ro; tenete un'andatura adatta al tipo di lavoro che dovete svolgere.
o- Non usate il rasaerba quando non è in buone condizioni. Provvede-
te alla riparazione prima dell'uso.
p- Non permettete l'uso del vostro rasaerba ad alcuna persona se pri-
ma non gli avete fornito delle precise istruzioni e non gli avete fatto
leggere questo manuale.
q- Non spingete mai il rasaerba all'indietro (verso l'operatore).
r- Quando dovete tagliare su terreni in pendenza procedete di traver-
so mai dall'alto verso il basso o viceversa. Prestate particolare at-
tenzione quando cambiate direzione . Non tagliate su terreni molto
scoscesi.
s- Spegnete sempre il motore quando non tagliate o quando dovete
attraversare un marciapiede, un viale o una strada.
t- Nel caso urtiate un ostacolo, arrestate il motore, staccate il cavo can-
dela e controllate se si sia verificato qualche danno.Riparate l'even-
tuale danno prima di usare nuovamente il rasaerba; qualora il danno
fosse grave rivolgetevi al più vicino rivenditore HARRY.
1
4
5
16
3
7
2
814
6
9
15
13
12
17
10
11
2) NORME DI SICUREZZA
ATTENZIONE
a- Si raccomanda di leggere attentamente e di comprendere appieno
il contenuto di questo manuale prima dell'utilizzo del rasaerba.
b- L'uso del rasaerba è proibito alle persone con meno di 16 anni.
c- L'operatore è responsabile verso terzi nella zona di lavoro.Assicurarsi
che non ci siano bambini o animali domestici nella zona di lavoro.
d- Prima di iniziare il lavoro è indispensabile ispezionare l'area che
deve essere lavorata e rimuovere tutti i sassi, le eventuali lattine od
ogni altro oggetto estraneo che si trova in quella zona.Controllate
inoltre dove sono sistemati eventuali irrigatori o ogni altro ostacolo.
nascosto che potrebbe creare situazioni di pericolo durante il taglio
e- Utilizzate delle robuste scarpe chiuse durante il taglio; non usare
sandali e non tagliate a piedi nudi. Usate scarpe abbiano una buo-
na aderenza anche quando il terreno è bagnato; usate inoltre guanti
da lavoro per avere una presa più sicura.
f- Assicurarsi prima di iniziare la falciatura che la lama sia ben fissata e
le protezioni di sicurezza siano montate.Non utilizzare il rasaerba sen-
za che il raccoglierba o il deflettore siano montati.Qualora vengano
riscontrati dei difetti, provvedete alla sostituzione o alla riparazione.
g- Non aggiungete carburante quando vi trovate in un locale chiuso, quan-
do il motore è ancora in moto o quando il motore è ancora caldo. Non
fumate durante le operazioni di rifornimento del carburante.

HARRY
3
3) MONTAGGIO DEL RASAERBA
Attrezzi
Per montare un rasaerba HARRY occorrono:
- un cacciavite
- due piccole chiavi regolabili

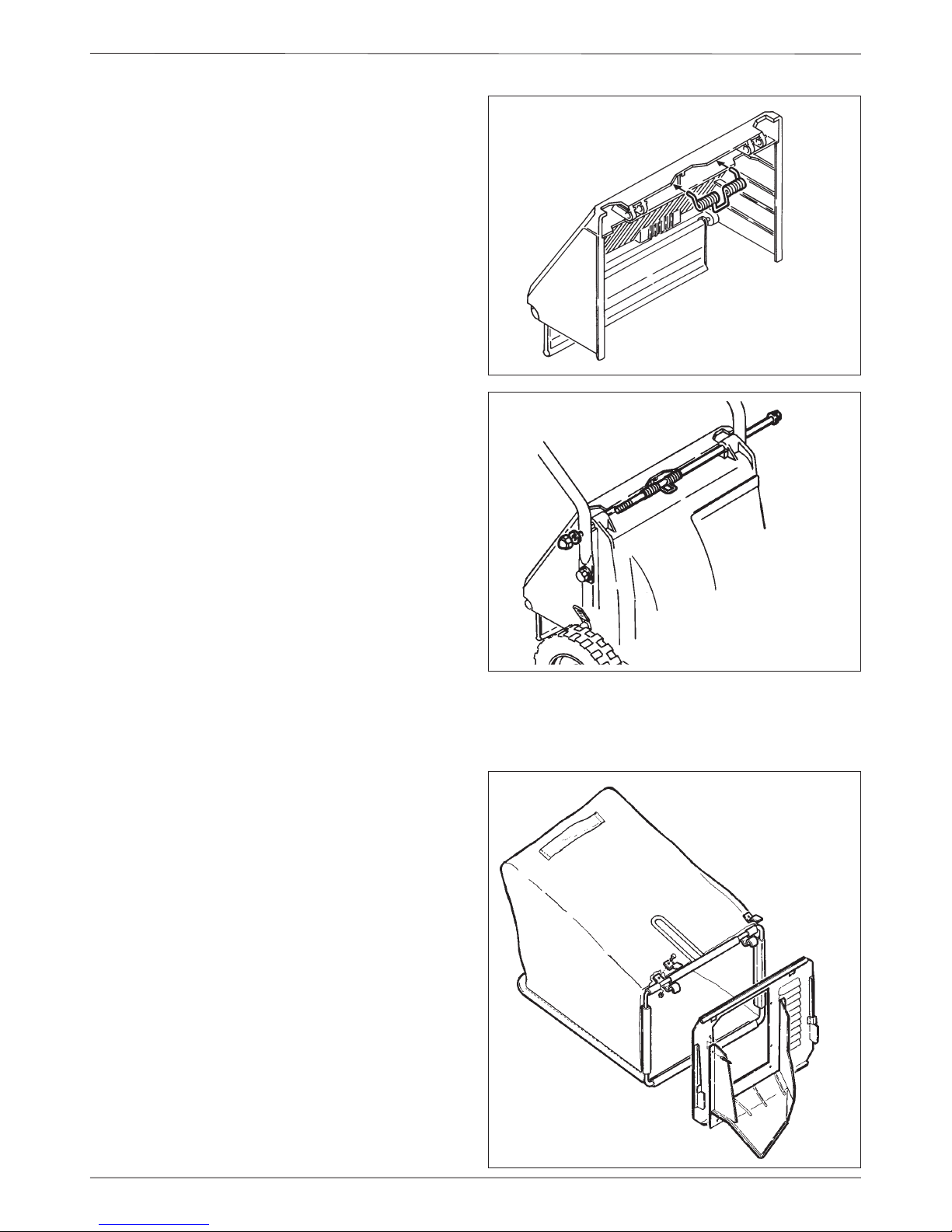

Montaggio del deflettore e del manubrio
1) Mettete la molla nei due fori del deflettore. Posizionateli sul terreno
vicino alla parte superiore del rasaerba.
2) Mettete il manubrio sul rasaerba. Prendete il tirante e, dalla parte
sinistra del carter, fatelo passare nei fori del manubrio e del carter.
Ora allineate i fori del deflettore e della molla con il tirante del
manubrio.
Spingete il tirante con il palmo della mano, fino all'altra parte del
carter, passando attraverso il foro posto sulla parte destra del ma-
nubrio.
Per questa operazione sarebbe utile avere una persona che aiuti a
tener fermo il manubrio.Avvitate il dado sul tirante e stringete a
fondo fino a fissare il manubrio
Montaggio del cestello in tela
1) Fate scivolare il telaio nel sacco di tela, tenete l'impugnatura al-
l'esterno della stoffa.L'impugnatura e la maniglia del cestello in tela
devono essere entrambe nella parte alta del cestello. Il foglio di
plastica sarà in basso
2) Fissate i 4 lati del sacco in tela al telaio rettangolare, facendo scivo-
lare la guaina di plastica del sacco sopra il telaio metallico. Lasciate
libera la parte alta sinistra e destra del sacco.
3) Posizionate la rete sui due ganci del cestello. Sulla rete sono indicati
il lato rasaerba e il lato cestello
4) Posizionate le piastre metalliche sui ganci saldati al telaio del cestello
e stringete i dadi.
Assicuratevi che la rete non cada quando la stessa è alzata in posi-
zione di apertura totale durante l'operazione di svuotamento del-
l'erba.
Fate scivolare la guaina in plastica dalla parte alta destra e sinistra
del sacco sopra il telaio.
5) Montate il tegolo nella parte inferiore destra della rete con 4 viti e
dadi. Avvitate con il cacciavite e con la chiave.
6) Per montare il cestello sul rasaerba mettetevi sul lato destro del
rasaerba, alzate il deflettore con la mano destra e con la sinistra
agganciate il cestello al tirante.

HARRY
4
4) MESSA IN FUNZIONE
Controlli prima dell'avviamento
Prima di ogni accensione controllate i seguenti punti e se necessario
provvedete alla manutenzione richiesta.
lControllate che il cestello e il deflettore siano ben fissati e pronti all'uso.
lControllate il livello dell'olio nel motore, se necessario provvedete
all'aggiunta facendo attenzione a non superare il livello indicato(
vedere il libretto istruzioni del motore stesso).
lControllate l'altezza di taglio impostata e regolatela come deside-
rato ( vedere il capitolo seguente "Regolazione altezza di taglio" )

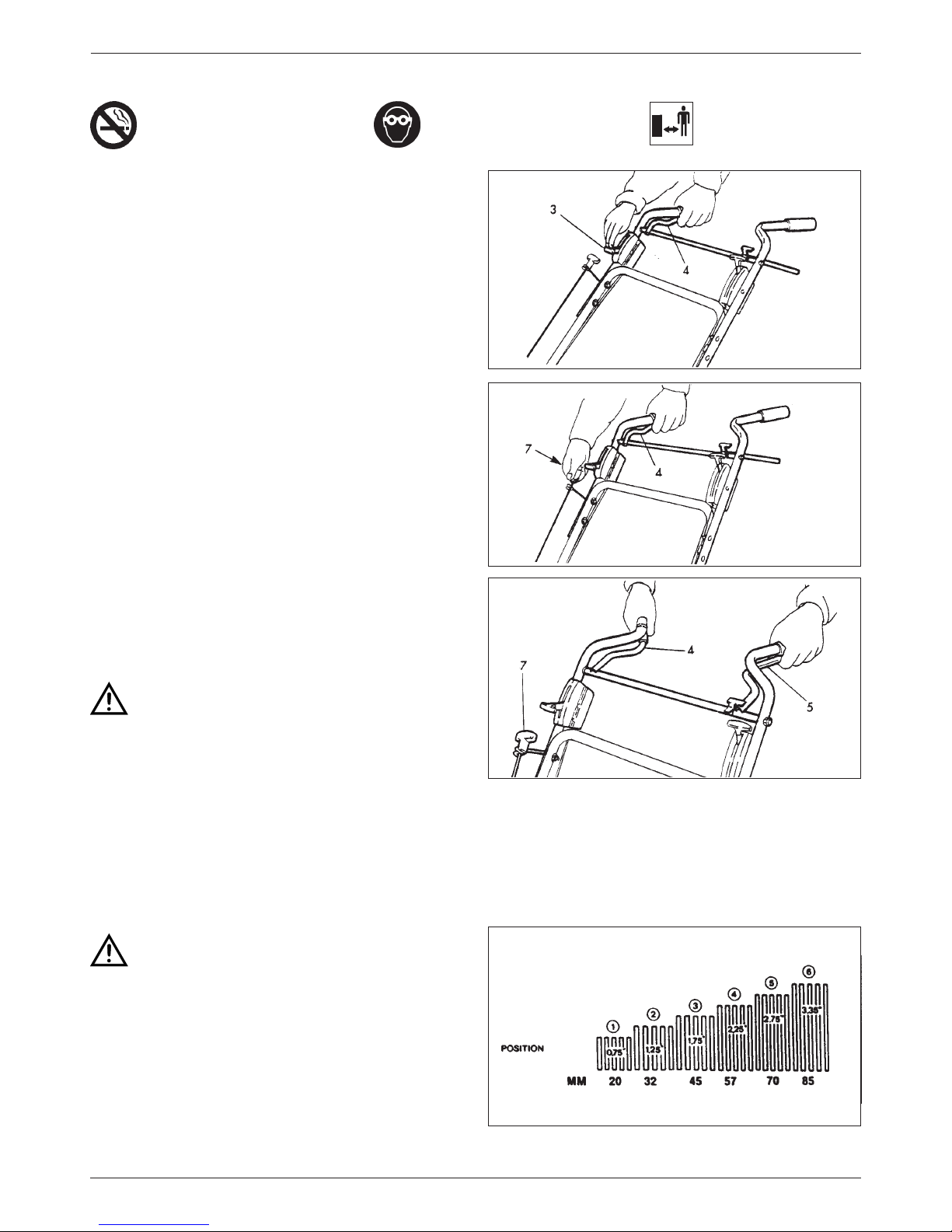

Avviamento del motore
Effettuate le operazioni di messa a punto, si proceda all'avviamento del
motore nel seguente modo:
a- Azionare la maniglia freno (4) per permettere l'avviamento del
motore.
b- Per motori con sistema CHOKE: posizionare la leva acceleratore (3)
nella posizione START.Per motori con sistema PRIMER: premere 3-4
volte la pompetta di arricchimento posta sul carburatore. Posiziona-
re la leva acceleratore (3) nella posizione MAX.
c- Avviare il motore: impugnare la maniglia dell'avviamento (7) e tira-
re la fune senza sforzo sino ad avvertire la resistenza provocata
dalla compressione, rilasciare la maniglia stessa e dare quindi uno
strappo energico.
ATTENZIONE! La lama entra in funzione quando si mette in funzione
il motore. Mantenere premuta la maniglia (4) durante il funzionamento,
al rilascio della stessa, il motore si ferma. Per ulteriori chiarimenti si rac-
comanda la consultazione del libretto di istruzioni del motore stesso.
Per innestare la trazione, spingete la maniglia (5) verso il manubrio; per
arrestare l'avanzamento è sufficiente lasciare la maniglia. Il rasaerba
può essere spinto avanti e indietro quando la trazione non è inserita.
Arresto del motore
Il motore e la lama si arrestano rilasciando la maniglia freno.
ATTENZIONE! La lama girerà ancora per max 3 secondi.
5) REGOLAZIONE DELL'ALTEZZA DI TAGLIO
Procedure per il taglio
Adattate la velocità alle condizioni dell'erba. Regolate la velocità del motore
al massimo quando l'erba è alta e fitta oppure al minimo quando è bassa.
Per innestare la trazione, spingete la maniglia verso il manubrio; per
arrestare l'avanzamento è sufficiente lasciare la maniglia. Il rasaerba
può essere spinto avanti e indietro quando la trazione non è inserita.
Regolazione altezza di taglio
Fermate sempre il motore e attendete che la lama sia completamente
arrestata. Regolate l'altezza come desiderato.
Vedere la figura a fianco per le altezza di taglio disponibili.
Non utilizzare il rasaerba senza che il cestello raccoglierba o il
deflettore siano montati
Consigli per il taglio
I risultati migliori si ottengono quando non più di un terzo dell'altezza
dell'erba è tagliata. Quando l'erba è alta, usate la posizione di taglio
più alta per il primo taglio.
Se volete tagliare l'erba più bassa, ripassate con una posizione di taglio
più bassa. Se tagliate ad un livello troppo basso l'erba, dovrà impegna-
re più energie per lo sviluppo di nuove foglie invece di irrobustirsi, e sarà
più soggetta alla possibilità di bruciare in caso di siccità. Se lasciate che
l'erba cresca troppo, la parte inferiore si indebolirà e ingiallirà.
L'erba lasciata a terra forma uno strato che impedisce la crescita dell'er-
ba; la raccolta dell'erba tagliata è sempre raccomandata.
Tutti i rasaerba HARRY, sono studiati per un immediato cambio di funzio-
ni: taglio e raccolta contemporaneamente o solo taglio (raccomandato
quando l'erba è molto alta)
Utilizzate occhiali di sicurezza
Non fumare durante il rifornimento
di carburante
Mantenere alla distanza di si-
curezza le persone estranee.

HARRY
5

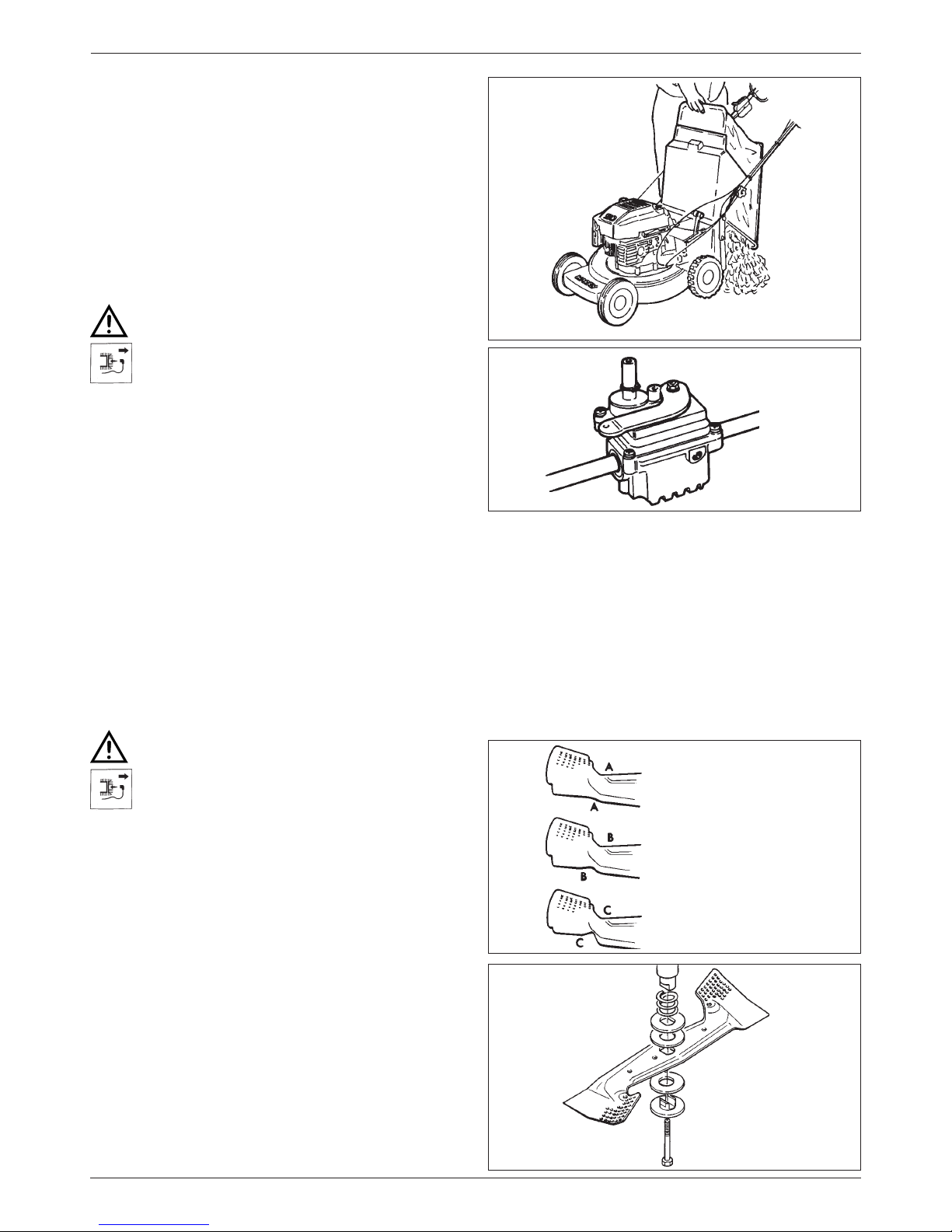

A = Lama nuova
B = Limite dusura
C = Pericoloso
Svuotamento del cestello
Il sistema brevettato di svuotamento del cestello permette di effettuare
questa operazione in due diversi modi:
A Sollevate il deflettore e staccate il cestello dalla macchina utilizzan-
do la maniglia posta al centro del cestello.Sollevate quindi la parte
posteriore dello stesso per permettere la fuoriuscita dell'erba.
B Prendete la parte posteriore del cestello e ruotatelo verso l'alto: l'er-
ba cadrà sul terreno (sistema brevettato).
Per prolungare la vita del cestello bisogna svuotarlo ogni volta che si
finisce il taglio e prima dell'immagazzinamento invernale. Controllate
frequentemente il cestello; se difettoso procedete alla sostituzione con
parti di ricambio originali.
6) MANUTENZIONE
ATTENZIONE!
Per ogni intervento di manutenzione, ricordatevi di spegnere il
motore e di staccare il connettore della candela di accensione.
1 Controllate a intervalli frequenti le lame e le viti che fissano il motore.
2 Controllate che tutti i dadi e le viti siano strette in modo da avere il
rasaerba sempre in condizioni ottimali di lavoro.
3 Controllate frequentemente lo stato del cestello di raccolta
dell'erba.Sostituite il cestello con un cestello nuovo qualora si riscon-
trino dei difetti. Usate solo parti di ricambio originali.
4 Non immagazzinate il rasaerba in un luogo chiuso con il serbatoio
pieno di benzina. Lasciate raffreddare il motore dopo l'uso in un
luogo aperto.
5 Per ridurre il pericolo di incendio, fate in modo che il motore sia
pulito dall'erba, dalle foglie o da eventuale grasso di olio
6 Ricordate che la benzina è infiammabile. Tenete la benzina in una
tanica metallica lontano dal calore o da fiamme libere.
7 Fate revisionare dal rivenditore HARRY il vostro rasaerba al termine
di ogni stagione. Questo vi permetterà di avere il vostro rasaerba in
perfetta efficienza all'inizio della stagione successiva.
8 Accertatevi che nelle riparazioni vengano usate parti di ricambio
originali NAUDER SA, questo Vi permetterà di mantenere la qualità
del vostro rasaerba allo stesso livello di quando l'avete acquistato.
7) CONTROLLI E REGOLAZIONI
ATTENZIONE
Per ogni intervento di manutenzione, ricordatevi di spegnere il
motore e di staccare il connettore della candela di accensione.
Controllo - Smontaggio e affilatura della lama
- Fermate il motore. Staccate il cavo della candela per evitare avvia-
menti improvvisi e non voluti del motore.
- Piegate il rasaerba sul lato sinistro oppure sul lato opposto alla can-
dela per evitare problemi di ingolfamento.
- Controllo: esaminate con cura il grado di affilatura e di usura della
lama, specialmente in corrispondenza delle pieghe.
- Poiché la sabbia o altro materiale possono essere causa di usura, si
consiglia di controllare frequentemente la lama. Se si notano delle
anomalie, si deve provvedere alla sostituzione della lama.
ATTENZIONE: l'usura eccessiva della lama può portare alla forma-
zione di profonde crepe ed al distacco di alcuni pezzi della stessa
che possono creare serio pericolo all'operatore stesso ed ai presenti
nella zona di lavoro.
- Smontaggio: impugnate energicamente un terminale della lama, per
evitare tagli si consiglia di indossare un guanto; svitate il bullone,
togliete l'anello di fissaggio, il ferodo e quindi la lama.
- Affilatura: affilate la lama se i taglienti sono deteriorati ma la lama
è in buone condizioni. Utilizzate una mola per l'affilatura; control-
late che, dopo questa operazione la lama sia ancora bilanciata. Se
non fosse bilanciata, si avranno delle vibrazioni eccessive. Prestate
particolare attenzione per evitare di tagliarvi!
- Montate la lama conil ferodo, l'anello di fissaggio ed il bullone,
stringete il bullone.
LUBRIFICAZIONE
Motore
Cambiate l'olio dopo le prime due ore di lavoro. Successivamente ogni
25 ore come indicato nel manuale di manutenzione del motore. Prima di
ogni utilizzo del rasaerba, controllate il livello dell'olio.
Trasmissione (Modelli semoventi):
Togliete il tappo e controllate il livello ogni 25 ore di lavoro.
Se l'olio non fuoriesce dal tappo, aggiungete una piccola quantità di olio
HARRY.
ATTENZIONE: evitate di riempire eccessivamente la trasmissione; una
quantità eccessiva potrebbe compromettere il buon funzionamento della
trasmissione. Richiudere il tappo dopo il controllo.
Parti in movimento: occasionalmente, mettere alcune gocce di grasso sui
componenti in movimento (quali cuscinetti,leve di regolazione dell'altez-
za delle ruote ecc.).
TAPPO CONTROLLO
LIVELLO OLIO

HARRY
6

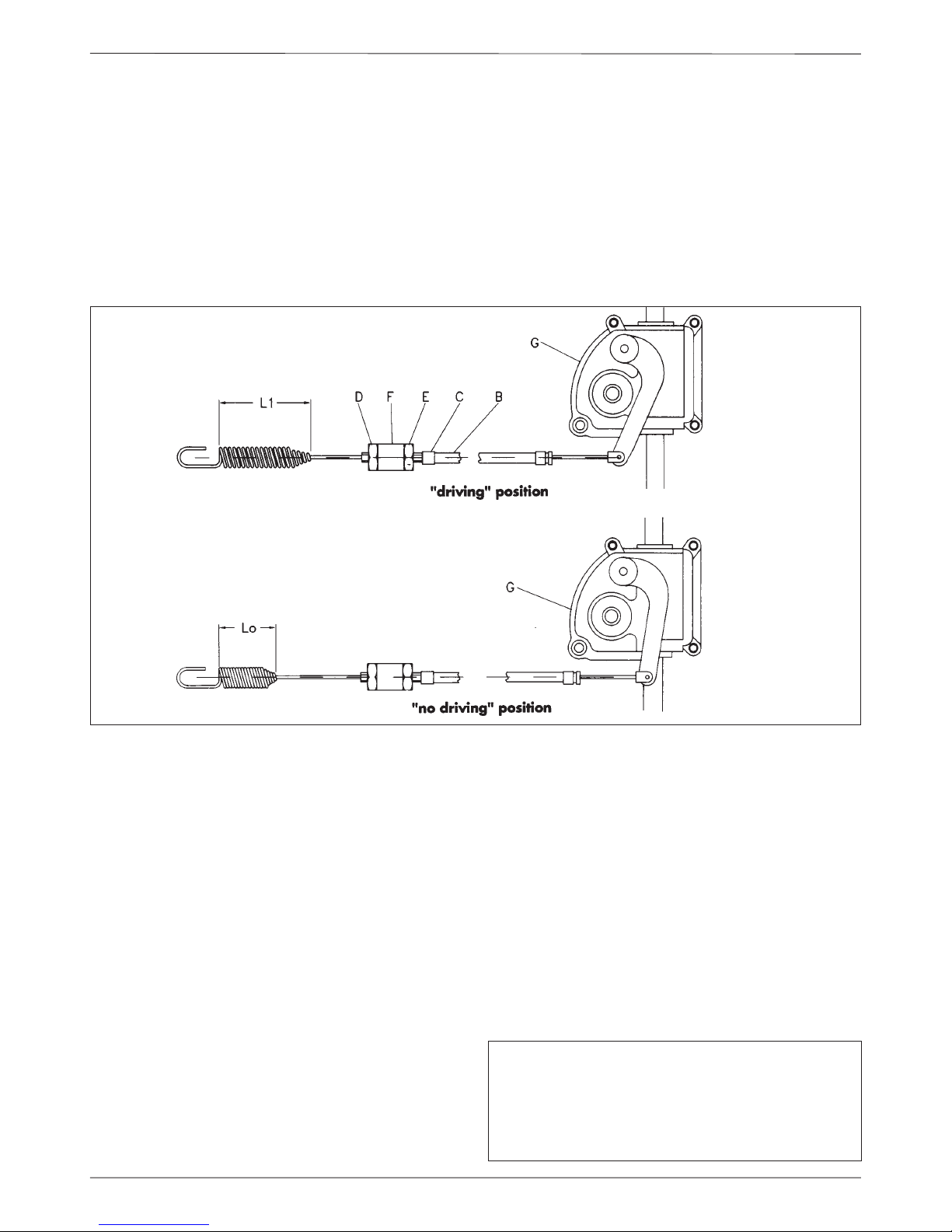

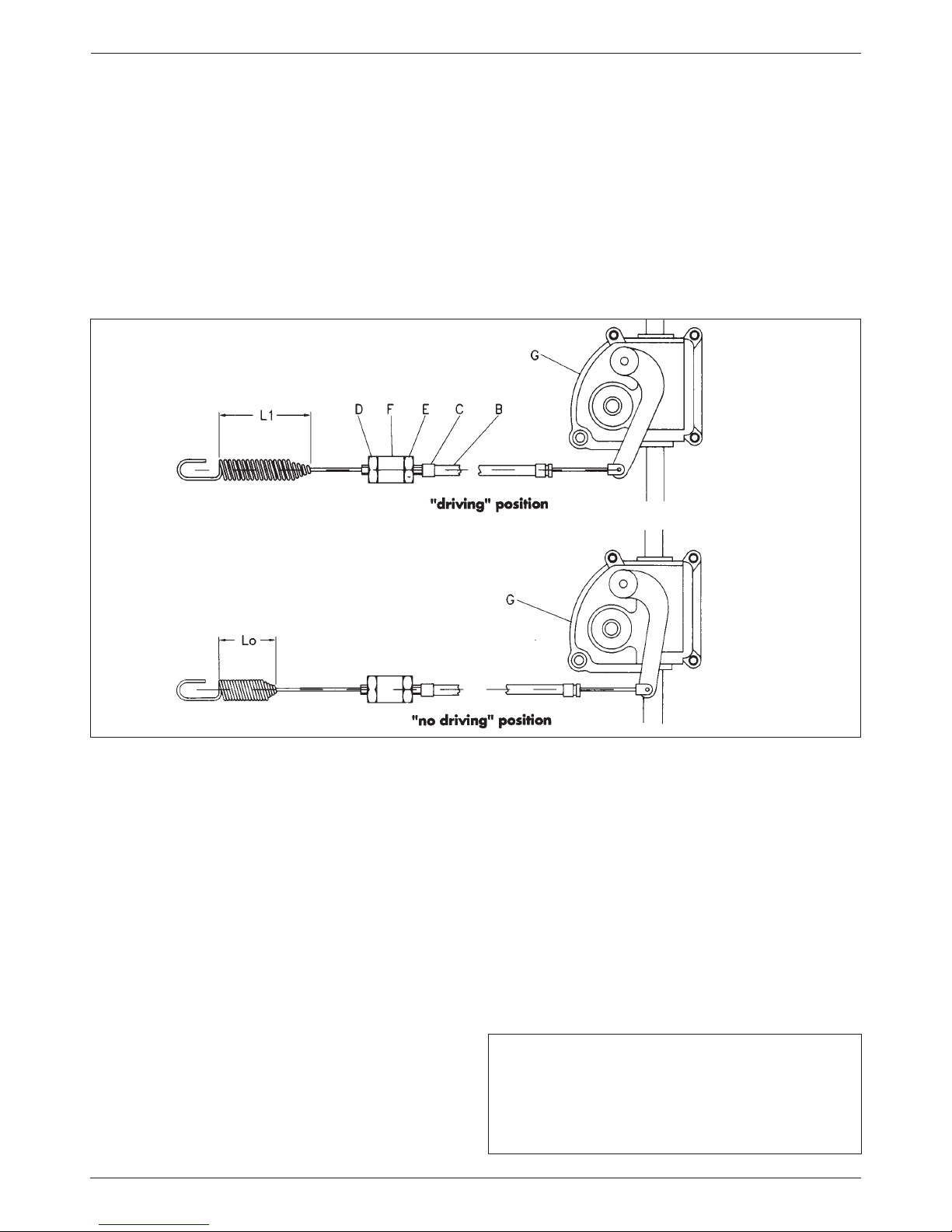

Per controllare e (se necessario) regolare la tensione della molla A biso-
gna compiere le seguenti operazioni:
1 Controllare la lunghezza L0della molla A, quando la maniglia di
comando semovenza è nella posizione libera (maniglia di comando
semovenza lontano dal manubrio)
2 Tirare la maniglia di comando semovenza nella posizione INNE-
STATA e controllare la lunghezza L1 della molla A
3 Quando: (L1- L0) = (+1,0 mm) la tensione della molla è giusta
4 Se (L1- L0) è superiore o inferiore a 12 mm, la tensione della molla
deve essere regolata nel modo seguente:
4.1 Impedire la rotazione del cavo B tendendo l'esagono C
4.2 Allentare e ruotare i dadi D e E fino a che (L1- L0) sarà intorno
a =12 mm
4.3 Bloccare i due dadi D e E contro l'anello F di fissaggio al manubrio,
in modo da assicurarsi che la tensione della molla non possa
cambiare durante il movimento
8) IMMAGAZZINAMENTO INVERNALE
Procedure per l'immagazzinamento invernale
Seguite le seguenti istruzioni per la preparazione del vostro rasaerba
per l'immagazzinamento a fine stagione.
Per quanto riguarda il motore, seguite le istruzioni fornite dal costruttore
del motore. Staccate il cavo della candela, girate il rasaerba e pulite la
parte inferiore del carter.
Eliminate ogni accumulo d'erba con un cacciavite quindi lavate con getto
d'acqua.
Pulite le superfici del rasaerba e lasciate asciugare.
Controllate che il cestello per la raccolta dell'erba sia vuoto; lavate lo
stesso lasciandolo però asciugare. Immagazzinate il rasaerba in un luo-
go asciutto e protetto dalle intemperie.
Cavo comando semovenza
La nuova trasmissione NHARRY che equipaggia tutti i rasaerba semoventi,
grazie al suo sistema esclusivo di frizione a bagno d'olio, garantisce una
partenza molto dolce.
Tutto funziona esattamente solo se il carico della frizione a bagno d'olio
è corretto; questo carico è controllato dalla molla A posta all'estremità
superiore del cavo B che unisce la scatola G (all'interno del rasaerba)
con la maniglia di comando semovenza (montata nella parte superiore
del manubrio).
9) GARANZIA
HARRY attraverso le sue stazioni di Servizio offre alla propria clientela
l'assistenza alle macchine da essa prodotte.
HARRY riparerà e sostituirà senza alcun addebito al compratore tutte
quelle parti originali che, in condizioni normali di uso e manutenzione,
risultassero difettose per materiali o lavorazione all'esame insindacabile
dei suoi tecnici o di qualsiasi Stazione di Servizio autorizzata.
La garanzia decorre dalla data d'acquisto della macchina ed ha la dura-
ta di 12 mesi.
L'assistenza in garanzia sarà solamente riconosciuta se la richiesta di
garanzia alla Stazione di Servizio sarà accompagnata dalla presenta-
zione di questo libretto debitamente timbrato.
Tutte le spese di trasporto, i danni e le eventuali perdite subite durante il
trasporto saranno a carico dell'utente. Sono inoltre a carico dell'utente le
eventuali spese di pulizia e normale manutenzione.
RICORDATE DI FAR COMPILARE LA PARTE SOTTOSTANTE E CONSER-
VATELA.
ATTENZIONE! Esigete il timbro e/o la firma del V.s. Venditore.
Timbro e firma Venditore

HARRY
7
THANK YOU for buying a HARRY product!
Your HARRY mower has been carefully designed, engineered and manufactured to give good and satisfactory performance. Review this Manual to
familiarize yourself with the unit, its features, its operation.
1) DESCRIPTION OF THE PARTS
1Upper handle
2Lower handle
3Throttle
4Cable
5Handle driving
6Handle rod
7Handle
8Deflector
9Back wheel
10 Front wheel
11 Deck
12 Engine
13 Blade
14 Grasscatcher
15 Gearbox
16 Variable speed
17 Adjusting levers for cutting height
Before using the machine, read the instruction manual.
ATTENTION!
Keep persons, who do not know the safety rules away
from the mower.
Stop the engine and disconnect the spark plug wire
before reparing
Wear safety glasses to protect your eyes
Never smoke while filling the gasoline tank
CONTENTS:
1) Description of the parts
2) General safety precautions
3) Assembly
4) Operation
5) Mowing procedure
6) Maintenance
7) Inspection and maintenance
8) Storage procedure
9) Warranty policy
2) GENERAL SAFETY PRECAUTIONS
ATTENTION!
a) Read the operating and service instruction manual carefully before
using the mowers
b) Person under 16 years of age must not use the lawn mower.
c) The operator is responsable for the safety of other people in the working
area.Keep children and domestic animals at a safe distance when the
lawn mower is in use.
d) Thoroughly inspect the area where the mower has to be used, remove
all sticks, stones, wires cans and other foreign objects from the area to
be mowed.Also note the location of holes, stumps, and other possible
hazards.
e) Wear only solid shoes when mowing. Do not operate mower when
barefoot, or wearing open sandals.Wear sensible clothing-long-pants,
boots or heavy shoes that will grip even in wet weather, and gloves
(like golfers) for a sure grip. Also, don't wear anything that's so loose
that it might get caught on something.
f) Check the blade bolts for proper tightness. Never use the lawn mower
without either grasscatcher or deflector.
g) Do not fill the gasoline tank indoors, when engine is running or while
the engine is still hot.
Never smoke during the filling of the gasoline tank.
h) Do not start the engine indoors. Exhaust gases coming fom the engine
can be poison when repired, and can therefore be suffocating and
mortal.
i) Never attempt to make a wheel height adjustment while the engine is
running.Adjust the cutting height while the mower is on a level, firm
surface.
l) CAUTIONDO NOT put hands or feet under mower or in the discharge
chute, nor make any adjustment.
m) Mow only in daylight or good artificial light.
n) DO NOT run with the mower.Do not allow hurry or panic to influence
your better judgement. Take time to do job in the safest manner.Always
be sure of your footing; keep a firm hold on the handle and walk;
never run.
o) DO NOT use damaged mower. Always have damage repaired before
mowing.
p) Do not allow anyone to operate your lawn mower without proper
instructions and have them to read these safety instructions
q) Never pull mower towards you, always follow mower to cut grass
r) Mow across the face of slopes; never up and down. Exercise extreme
caution when changing direction on slopes.Do not mow excessively
steep slopes
s) Always stop engine or blade when not cutting grass or when crossing
gravel drive, sidewalk, or roadway.
t) After striking a foreign object, stop the engine, remove the wire from
the spark plug, thoroughly inspect the mower for any damage, and
repair the damage before restarting the engine and operating the
mower.
1
4
5
16
3
7
2
814
6
9
15
13
12
17
10
11

HARRY
8
3) ASSEMBLY
Tools:
To assemble the HARRY mower you will need:
- One straight head screwdriver;
- Two small adjustable wrenches.
Assembly of deflector and handle:
1) Place spring into holes in deflector. Set on ground next to back of
mower;
2) Place handle on mower . Take handle rod and from left side of deck
pass through holes on left side of handle and deck. Now place deflector
and spring holes in path of handle rod. Push rod, by tapping with
palm of hand, through to other side of deck and through hole on right
side of handle. During this operation, it's helpful to have someone
else holding handle in place.
Now use large threaded knob to tighten down nut.
Assembly of fabric grasscatcher:
1) Slip the wire frame into the fabric bag, keep the metal handle outside
of the fabric.
The metal handle and fabric bag cloth handle will both be at top side
of the catcher. The plastic sheet will be on the bottom.
2) Secure the 4 sides of fabric bag to rectangular frame opening by
slipping plastic ends of bag over the metal frame. Leave top left and
right of bag off.
3) Place grille over the two hooks of the catcher. Be sure grille flanges
face mower. Mower side and catcher side are indicated on grille.
4) Place metal plates on frame brackets, just aft of each hook. Secure to
bracket with flat head bolts, nuts and washer.
The other end of clip should now cover the top of the grille, just aft the
hook... thus preventing the grille from falling off when the grille is
raised to full open position at time of emptying grass cuttings.
Slip bag top left and right plastic ends over the metal frame.
5) Attach spoon to lower right from side of grille with 4 straight head
screws and nuts.
Tighten with screwdriver and small adjustable wrench.
6) To attach grasscatcher to mower stand on right side of mower lift
deflector with right hand, and with left hand hook catcher onto two
open areas of handle rod.

HARRY
9
Wear safety glasses to protect
your eyes
Never smoke while filling the gasoline
tank
Keep persons, who do not
know the safety rules away
from the mower.
4) OPERATION
Pre-start inspections
before each start-up, check the following and, if necessary, perform the
service specified.
lCHECK deflector, grasscatcher to make sure they are in proper
position and tightened.
lCHECK oil level in engine and, if necessary, add oil up to, but not
over, full mark.
lCHECK cutting heights and adjust (see paragraph "cutting height
adjustment").
Engine startup
Once the machine has been set up properly, start the engine as follows:
A) Operate the brake handle (4) to enable engine startup.
B) Engine with CHOKE system:
If the model is equipped with an accelerator, when the engine is cold,
position the accelerator lever (3) on START.
Engine with PRIMER system:
Press the fuel-enrichment pump located on carburettor 3 or 4 times.
If the model is equipped with an accelerator position the accelerator
lever (3) on MAX.
C) Start engine:
Grip the starting handle (7) and pull the starter rope gently until you
feel the resistance caused by compression.
Then give the starter rope a sharp tug.
CAUTION: The blade starts turning as soon as the engine is started.
Keep the handle (4) pressed during machine operation. When the handle
is released, the engine stops. For further information and explanations,
read carefully the user instruction manual of the engine. Squeeze adjusting
lever towards wheel and move it to the position desired. Assure pin on
adjusting lever engages notch in housing. Refer to figure for the
approximate cutting height afforded by each of the different positions
Engine stop:
The engine and the blade stop when the handle is released.
CAUTION! The blade will continue turning for max. 3 more
seconds after the engine has been stopped.
5) MOWING PROCEDURE
Cutting height adjustment:
Always stop the engine and wait until the mower blade goes to a comple-
te halt. Squeeze adjusting lever towards wheel and move it to the position
desired. Assure pin on adjusting lever engages notch in housing. Refer to
figure for the approximate cutting height afforded by each of the different
positions.
Mowing procedure:
Vary speed to suit grass conditions. Set the engine speed to the maximum
for tall and thick grass or lower for short and thin grass. On self propelled
models squeeze control bar towards handle to engage the transmission;
to stop forward motion release the control bar. The mower can be hand
pushed with the control released.
Never use the lawn mower without either grasscatcher or deflector.
Mowing tips:
Best results are achieved when no more than 1/3 of the height of the
grass is cut off. The cutting deck should be level under all conditions; if
long grass must be cut, use highest cutting height for first mowing. If you
want the grass shorter, then recut to the lower height. If cut too short, the
grass will expend more energy for development of new leaves and less
for root strengthening and will be more subjected to burning. On the
other hand, if allowed to grow too long, the lower part will be shaded
and will discolor. Dispersed clippings mat to form thatch which prevents
proper growth; to prevent grass disease from thatch, bagging is always
recommended. All HARRY mowers are designed to allow immediate
change of function: cutting and bagging at the same time or cutting only
(this is recommended only when grass is high).

HARRY
10
A = New blade
B = Wear limit
C = Dangerous
Emptying grasscatcher:
When the bag becomes full, stop engine and wait for all parts to stop.
The patented HARRY grass collection system gives you two ways to empty
grasscatcher:
A Lift deflector and simply unhook the bag. Grasping handle at middle
and rear of bag, gradually tip bag forward to empty clippings and
shake bag until all clippings have fallen out;
B Grasp handle at rear and just tip bag; clippings will fall out on the
ground (patented);
To extend the life of the basket it is necessary to empty it each time the cut
is terminated and before the winter storage. Check the basket frequently;
if it is defective proceed to replace it with original spare parts.
6) MAINTENANCE
ATTENTION!
Stop the engine and disconnect the spark plug wire before
reparing
1 Check the blade and the engine mounting bolts at frequent intervals
for proper tightness.
2 Keep all nuts, bolts and screws tight to be sure the equipment is in safe
working conditions.
3 When the grasscatcher is used on your mower, check the catcher
often for damage.Use only recommended catcher.Replace with new
bag if loose seams or tears are evident.
4 Never store the equipment with gasoline in the tank inside a building
where fumes may reach an open flame or spark.Allow the engine to
cool before storing in any enclosure.
5 To reduce fire hazard, keep the engine free of grass, leaves, or
excessive grease.
6 Remember that gasoline is flammable. Store your reserve supply
carefully in a metal container and away from heat and fire.
7 Have your mower inspected and serviced each year by an authorized
HARRY dealer.
Determine if any additional devices are available which might upgrade
the safety of your mower.
8 Factory specified HARRY replacement parts must be used to assure
adequate protection against injury.
7) INSPECTING
ATTENTION!
Stop the engine and disconnect the spark plug wire before
reparing
Inspecting-removing sharpening-blade:
- Stop engine. CAUTION: before checking or doing any work on the
blade,disconnect the spark plug wire and secure it away from the
plug to prevent unintentional starting.
- Tip mower on its left side or opposite side from spark plug, so plug
will not be fouled (which causes starting problems).
- INSPECTING BLADE: Carefully examine blade for sharpness and wear,
especially where flat and curved parts meet . Since sand and abrasive
material can wear away the metal that connects the flat surface to the
upturned lift, check blade before using the mower. If a slot or wear is
noticed replace blade. Replace blade if badly chipped, bent or out of
balance.
CAUTION: If blade is allowed to wear, a slot may form near the sail.
Eventually a piece of blade may break off resulting in serious injury to
yourself or a bystander.
- REMOVING BLADE: Grasp end of blade using a rag or thickly padded
gloves. Remove blade bolt, washer and blade.
- SHARPENING BLADE: Sharpen blade when the cutting edges become
dull if the blade is in otherwise good condition. For best results, remove
the blade and sharpen it on grinding wheel.
Check blade after sharpening to determine that it is still balanced. It
will cause excessive vibration if unbalanced.
Be careful to avoid cutting yourself on sharp blade!
- Install sharpened or replacement blade with washer and bolt, tighten
the blade bolt to 30-40 foot pounds torque value.
OIL LEVEL
CONTROL
PLUG
LUBRICATION SERVICES
Engine
Change oil after the first two hours of operation and subsequently after
every 25 hours as specified in engine manual. Check the oil level each
time you use your mower.
Transmission (Self Propelled Models):
remove plug and check every 25 hours of operation. If oil is not going out
the input hole, add small amount of HARRY oil.
CAUTION: avoid over lubricating capacity not to exceed 1,75 ounces of oil.
HARRY oil is available at your HARRY dealer. Replace plug after servicing
transmission. It is extremely important that you use HARRY oil only. Other
oils will cause transmission to fail.
Moving parts: occasionally put a few drops of grease on movable surfaces
of components such as the ball bearings, height adjusting levers, etc.

HARRY
11
9) WARRANTY POLICY
HARRY through its service network provides all customers with an efficient
after sales service on lawn mowers.
HARRY will repair without charge to the original purchaser only part or
parts manufactured by them which, in normal use are found upon
examination by Manufacturer's Authorized Service Dealer or at the
Manufactur's Factory, to be defective in material and/or workmanship.
The warranty is effective from the date of purchase of the lawn mower
and extends for one year.
The warranty shall be effective only if this booklet is properly filled in
below and if the purchaser, when requesting a warranty repair to the
Service Agent, will present this booklet properly filled. All carriage charges,
damage or loss incurred during transit shall be borne by the purchaser.
The purchaser must also bear the cost of cleaning and normal maintenance.
NO REGISTRATION (WARRANTY) CARD IS NECESSARY TO OBTAIN
WARRANTY ON HARRY LAWN-MOWERS. FILL IN THE REQUIRED
INFORMATION AND RETAIN FOR YOUR RECORD:
Lawn Mower Model No.
Date
CLUTCH LINKAGE
The new HARRY gearbox available on all walk-behind selfpropelled lawn
mowers, has a very smooth drive engangement, due to its exclusive oil
bath clutch.
Everything works well provided the load on the clutch is right: the load is
controlled through the spring A, at the upper end of the cable B, connecting
the gearbox G (inside the lawn mower) to the engagement handle
(mounted on the upper end of the lawn mower handle)
To check and correct (if necessary) the tension on the spring A, the following
sequence should be followed:
1 Check the length (L0) of the spring A, when the engagement handle is
in "dis-engaged" position (engagement bar far away from lawn mower
handle).
2 Pull the engagement handle into "engaged" position (engagement
handle as close as possible to the upper part of lawn mower handle)
and check the length (L1) of the spring A.
3 When: (L1- L0) = 0.47 (+ 0.04") the spring tension is right.
4 If (L1- L0) is lower or higher than 0.47", the spring tension must be
corrected as follows:
4.1 Prevent rotation of cable B throught hexagon C.
4.2 Loosen and rotate nuts D and E until (L1- L0) is close enough to 0.4".
4.3 Re-tighten bolts D and E to bracket F, in order to make sure the
spring tension cannot alter while working.
8) STORAGE PROCEDURE
Storage procedure:
Take the following steps to prepare your mower for storage at the end of
the mowing season. Refer to the engine manual for directions for preserving
the engine. With the spark plug wire disconnected from plug, turn the
mower on its side and thoroughly clean underside of deck. Scrape away
accumulation of grass with putty knife and/or wire brush first, then wash
down with water from a hose.
CAUTION: Avoid spraying water into exhaust or air intake while washing
deck - tape openings closed to prevent this. Clean external surfaces of
mower and allow to dry, then lubricate all exposed metal surfaces with a
light coating of oil to prevent corrosion. The grass catcher may be washed
in detergent; allow to dry thoroughly after washing. Store mower during
off season in a storage shed or dry area protected from weather.

HARRY
12
1) DESCRIPTION DES PIÈCES
1Mancheron supérieur
2Mancheron inférieur
3Accélérateur
4Poignée du frein
5Poignée autotracté
6Trigle
7Câble
8Deflecteur
9Roue
10 Roue
11 Chassis
12 Moteur
13 Lame
14 Bac en toile
15 Réducteur
16 Variateur
17 Manette de réglage de hauteur de coupe
2) NORME DE SECURITE
ATTENTION!
a) Lisez attentivement ce manuel avant d'utiliser votre tondeuse et assurez
vous de bien connaître les précaution de sécurité.
b) Ne laissez jamais un enfant de moins de 16 ans utiliser votre tondeuse.
c) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail.
Eloigner les enfants et les animaux domestiques lorsque la machine
est en marche.
d) Inspectez scrupuleusement la surface à tondre. Enlevez tous corps étrangés:
batons, pierres, etc.Repérez les obstacles tels que arrosoirs, trous et autres
éléments susceptibles d'endommager la tondeuse au travail.
e) Utilisez des chaussures robustes ayant une bonne adhérence même par
temps humide. Ne mettez pas de sandales et surtout ne tondez jamais
pieds nus.L'emploi de gants de travail permet une prise plus sûre.
f) Assurez-vous que la lame soit bien fixée. N'utilisez jamais la
tondeuse sans le bac ou le deflecteur. Assurez-vous que toutes les
précautions de sécurité sont respectées.En cas de défaillance, réparez
ou remplacez immédiatement la piece incriminée.
g) Ne jamais ajouter d'essence dans le réservoir lorsque la tondeuse
est en marche ou lorsque le moteur est encore chaud.
Ne fumez pas pendant que vous ajouter du carburant.
h) Ne jamais allumer la tondeuse dans des entroits mal ventilés. Le gaz
d'échappement du moteur peut être suffoquant et mortal.
i) Effectuez le réglage de la hauteur de coupe sur une surface plane et
avec la moteur à l'arrêt.
Nous vous félicitons d'avoir choisi une tondeuse HARRY.
Les tondeuses HARRY ont été conçues et réalisées pour offrir des performances de travail exceptionelles.
Nous vous recommandons de lire attentivement ce manuel d'instructions pour prendre connaissance des caractéristiques d'utilisation de votre tondeuse.
Lisez attentivement les conseils de sécutité conformes aux normes Européenes avant d'utiliser la tondeuse.
Les symbols mentionés dans ce manuel indiquent un particulier danger et vous aident de prévenir des accidents.
Avant d'utiliser la machine, lire attentivement la
notice d'instructions
ATTENTION!
Ne laissez jamais une personne n'ayant pas de
connaissance des instructions de sécurité, utiliser
votre tondeuse.
Eteigner le moteur et détacher le câble de la bougie
avant de procéder au nettoyage.
Utilisez des lunettes de sécurité pour protéger vos yeux.
Ne fumez pas pendant que vous ajoutez du carburant.
SOMMAIRE:
1) Description des pièces:
2) Norme de sécurité
3) Montage
4) Fonctionnement
5) Réglage du coupe
6) Maintenance
7) Contrôles et reglages
8) Remisage hivernal
9) Garantie
l) ATTENTION: Il ne faut jamais toucher les parties travaillantes sous
le capot de la tondeuse ou l'intérieur du tunnel d'éjection lorsque le
moteur tourne, car la lame de coupe est en rotation lorsque le moteur
est en marche.
m) Ne tondez l'herbe que de jour ou avec un éclairage suffisant.
n) Ne courez pas. Prenez votre temps et tenez solidement votre tondeuse.
Gardez toujours une démarche stable.
o) Ne vous servez de la tondeuse que lorsqu'elle est en bon état. Faites-
la réparer si nécessaire. Souvenez-vous qu'une tondeuse qui vibre
trop, doit être examinée au plus vite par votre Revendeur car les
vibrations sont signe d'un dommage.
p) Ne permettez pas l'usage de votre tondeuse à gazon à personne , si
vous n'avez lui pas donné préalablement des instructions précises et
il n'à pas lu ce manuel.
q) Ne tirez jamais la tondeuse en arrière.
r) Quand vous devez tondre en pente, il faut travailler en sens oblique,
jamais de haut en bas, ou inversement. Soyez particulièrement vigilant
en changeant de direction sur les talus. Ne tondez pas sur des pentes
trop raides.
s) Arrétez toujours le moteur quand vous devez traverser une surface
autre que du gazon (trottoir, rue, allée).
t) En cas de choc avec obstacle, il faut arrêter le moteur, détacher le
câble de la bougie et contrôler s'il y a des dommages. Il faut réparer
les dégâts éventuels avant réutilisation. Si le dommage est important,
veuillez vous adresser au Revendeur HARRY le plus proche.
1
4
5
16
3
7
2
814
6
9
15
13
12
17
10
11

HARRY
13
3) MONTAGE
Outils:
Pour monter la tondeuse HARRY, il vous faut:
- tournevis;
- clés (plate ou à pipe de 8).
Montage du deflecteur et du mancheron:
1) Placer le ressort dans les 2 trous prévus à cet effet dans le déflecteur.
Poser l'ensemble au sol, à l'arrière de la tondeuse.
2) Mettre la partie inférieure du mancheron en place sur la tondeuse
.Pour fixer le mancheron, engager la tringle, en partant du côté
gauche du carter, dans les trous du mancheron et du carter.
En même temps, placer le déflecteur et le ressort sur le chemin de la
tringle.
Enfiler la tringle en donnant de petits coups du plat de la main pour
lui faire traverser toute le partie droite du mancheron. Visser ensuite
la ecrou pour fixer le mancheron.
Montage du sac de ramassage:
1) Glisser le châssis métallique dans la toile du sac en laissant la poignée
à l'extérieur. La poignée et la toile seront au-dessus du sac et le
plastique en-dessous .
2) Fixer les 4 côtés de la toile sur le châssis rectangulaire en faisant
glisser les manchons plastiques du sac sur les tiges métalliques du
châssis. Ne pas fixer encore les parties supérieures droites et gauches.
3) Fixer la grille sur le 2 crochets du sac. Vérifier que la grille soit bien
en face de la tondeuse. Le côté "tondeuse" et le côté "bac" sont
indiqués sur la grille.
4) Placer les petites plaques métalliques sur les supports prévus à cet
effet sur le cadre. Les fixer avec vis, rondelles et écrous. L'autre
extrémité des attaches doit recouvrir le haut de la grille, juste derrière
le crochet, afin d'eviter que celle-ci ne tombe lors du vidage du bac,
quand elle est ouverte au maximum. Faire glisser les pièces plastiques
supérieures droites et gauches sur les tiges du châssis.
5) Fixer la plaque protectrice sur la partie droite inférieure de la grille par
les 4 vis et les 4 écrous. Reserrer au moyen du tournevis et de la clé.
6) Pour mettre le sac en place sur la tondeuse, se placer du côté droit
de la machine, lever le déflecteur de la main droite et, avec la main
gauche accrocher le bac sur la tringle fixant le mancheron à la
tondeuse. Si vous souhaitez récolter l'herbe directement dans un sac
poubelle, placer le sac de ramassage sur le sol avec la grille vers le
haut, introduire le sac en plastique en prenant soin de le laisser
dépasser de tous côté pour le coincer en abaissant la grille. Accrocher
le bac sur la tondeuse et lorsque le sac poubelle est plein, le retirer et
le remplacer par un autre.

HARRY
14
4) FONCTIONNEMENT
Contrôles avant mise en route:
Avant de mettre toute en marche, contrôlez les points suivants et, si
nécessaire, procédez à la mise au point adéquate.
lContrôlez l'accrochage du bac et du déflecteur.
lVérifiez le niveau d'huile dans le moteur. En rajouter si nécessaire
en veillant à ne pas dépasser le niveau indiqué (voir instructions
pour le moteur).
lContrôlez et réglez la hauteur de coupe selon votre désir (voir
paragraphe "réglage de la hauteur de coupe").
Démarrage du moteur:
Après avoir effectué les opérations de mise au point, procéder au
démarrage du moteur de la manière suivante:
A) Agir sur la poignée du frein (4) pour permettre le démarrage du moteur.
B) Moteur avec système CHOKE: Pour les modèles équipés
d'accélérateur, en cas de moteur froid, positioner le levier
d'accélérateur (3) sur START. Moteur avec système PRIMER: Appuyer
3-4 fois sur la petite pompe d'enrichissement située sur le carburateur.
Pour les modèles équipés d'accélérateur positioner le levier
d'accélérateur (3) sur MAX.
C) Mettre en marche le moteur: Saisir la poignée de démarrage (7) et
tirer le lanceur sans effort, jusqu'à percevoir la résistance entrainée
par la compression, puis donner un coup sec.
ATTENTION: La lame est entrainée en rotation dès le démarrage du
moteur.
Pendant le fonctionnement, maintenir appuyée la poignée (4). Dès qu'on
la relâche, le moteur s'arrête. Pour tous renseignements supplémentaires,
voir la notice d'entretien du moteur.
Pour actioner la transmission, sur les modèles autotractés poussez la
poignée (5) vers le mancheron. Pour arrêter l'avancement il suffit de
lâcher la poignée. La tondeuse peut être poussée ou tirée lorsque la
transmission n'est pas enclenchée.
Arrêt du moteur:
Le moteur et la lame s'arrêtént dès que la poignée est relachée.
ATTENTION La lame continuera à tourner pendant max. 3
secondes après I'arrêt du moteur.
5) RÉGLAGE DU COUPE
La tonte:
Ajustez la vitesse en rapport avec la hauteur de l'herbe. Réglez le régime
du moteur au maximum si l'herbe est dense, au minimum si l'herbe est
basse. Pour actioner la transmission, sur les modèles autotractés, poussez
la poignée vers le mancheron. Pour arrêter l'avancement il suffit de lâcher
la poignée. La tondeuse peut être poussée ou tirée lorsque la transmission
n'est pas enclenchée.
Réglage de la hauteur de coupe:
Arrêtez le moteur et attendez que la lame soit completement immobile.
Réglez la hauteur selon votre désir. Des différentes hauteurs de coupe
sont possibles .
N'utilisez jamais la tondeuse sans le bac ou le déflecteur.
CONSEILS DE TONTE:
En herbe haute, on obtient les meilleurs résultats en coupant I'herbe aux
2/3 de sa hauteur. Dans ce cas, utilisez la position de tonte la plus haute
pour la première coupe. Si vous voulez tondre à ras, effectuez un deuxième
passage en position basse.
Cependant, si vous coupez le gazon trop court, il devra employer toute
son énergie pour développer ses feuilles au détrimer des racines et risquera
d'être brûlé en cas de sécheresse.
D'un autre côté, si votre herbe devient trop longue, la partie inférieure
s'affaiblit et jaunit.
Le ramassage du gazon tondu est toujours recommandé car I'herbe laissée
sur le terrain forme un tapis qui étouffe le gazon.
Toutes les tondeuse HARRY sont conçues pour permettre la coupe et le
ramassage simultané ou séparément. Notez que une seule coupe n'est
pas recommandée pour l'herbe très haute.
Utilisez des lunettes de sécurité
pour protéger vos yeux.
Ne fumez pas pendant que
vous ajoutez du carburant.
Ne laissez jamais une personne n'ayant
pas de connaissance des instructions
de sécurité, utiliser votre tondeuse.

HARRY
15
A = Nouvelle lame
B = Limite dusure
C = Dangereux
Vidange du bac:
Le système breveté de vidange du bac prévoit deux possibilités:
A Soulevez le déflecteur et détachez le bac de la tondeuse en utilisant
la poignée qui se trouve au centre du bac. Ensuite, soulevez la partie
arrière du bac pour permettre l'éjection de l'herbe.
B Prenez la partie arrière du bac et basculez le vers le haut: I'herbe
tombera sur le terrain
Pour prolonger la vie du bac, il faut lui vider chaque fois la coupe est
terminée et avant le remisage hivernal.
Contrôler souvent le bac, si vous constater des défauts, remplacez-le par
un bac HARRY.
6) MAINTENANCE
ATTENTION!
Eteigner le moteur et détacher le câble de la bougie avant de
procéder au nettoyage.
1 Contrôlez fréquemment la lame et les vis de fixation du moteur.
2 Vérifiez le serrage de tous les écrous.
3 Contrôlez l'état du bac de ramassage. Si vous constatez des défauts
sur le bac, remplacez-le par un bac HARRY.
4 Après le travail, laissez refroidir le moteur à l'air libre. Ne remisez
jamais le tondeuse dans un endroit clos avec le réservoir à essence
plein.
5 Après avoir vidé le réservoir, le cas échéant, souvenez-vous que
l'essence est inflammable.
6 Pour écarter tout risque d'incendie, il faut débarasser le moteur de
tout corps étranger susceptible de s'enflammer (herbes, feuilles
mortes, graisses).
7 Faites réviser votre tondeuse, à la fin de chaque saison, par un
Revendeur HARRY.Votre tondeuse restera ainsi en parfait état pour
la saison suivante.
8 N'utilisez que des pièces de rechange HARRY pour vos réparations.
Elles seules vous permettrons de conserver la qualité et la fiabilité de
votre tondeuse HARRY.
7) CONTROLES ET REGLAGES
ATTENTION!
Eteigner le moteur et détacher le câble de la bougie avant de
procéder au nettoyage.
CONTROLE - DEMONTAGE ET AFFUTAGE DE LA LAME:
- Stoppez le moteur. Détachez le câble de la bougie.
- Penchez la tondeuse du côté opposé à la bougie pour éviter un
engorgement qui pourrait empêcher le démarrage.
- Contrôle: Examinez soigneusement le degré d'affûtage ou d'usure
de la lame, en particulier au niveau des plis.
- Du sable ou des pièrres peuvent être la cause d'une usure. Nous
vous conseillons de vérifier fréquemment l'état de votre lame. Si
vous relevez des anomalies, il faut la remplacer .Attention: I'usure
excessive de la lame peut entraîner des fêlures profondes, voires
des projections de morceaux de couteau, constituant un danger
sérieux pour l'opérateur et les personnes présentes dans l'entourage.
- Démontage: Empoignez énergiquement un bout de la lame, utilisez
des gants pour éviter les coupures, dévissez le boulon, retirez la
rondelle et la lame.
- Affûtage: Affûtez la lame si les tranchants sont usés. Utilisez une
meule (èmeri).Après l'affûtage contrôlez impérativement l'équilibrage
de la lame. Si la lame est déséquilibrée, des vibrations excessives
apparaîtraient en marche. Prenez toutes les précautions pour ne
pas vous couper.
- Montez la lame avec la rondelle et le boulon, puis serrez le boulon.
BOUCHON DE
CONTRÔLE DU
NIVEAU D'HUILE
LUBRIFICATION
Moteur:
Changez l'huile après les deux premières heures de travail, ensuite toutes
les 25 heures de travail, comme indiqué dans le manuel du moteur.
Contrôlez, néanmoins, le niveau avant chaque emploi.
Transmission: (Modèles Autotractés)
Enlevez le bouchon et contrôlez le niveau toutes les 25 heures de travail. Si
l'huile n'est pas à niveau, rajoutez une petite quantité d'huile HARRY.
Attention: Une quantite excessive d'huile dans la transmission en
comprometterait le bon fonctionnement. Fermez le bouchon après contrôle.
PARTIES TRAVAILLANTES: Déposez, de temps en temps, quelques gôuttes
de graisse sur les composants en mouvement (roulements - levier de
réglage de la hauteur de coupe, etc...).

HARRY
16
Pour contrôler et, si nécessaire, régler la tension du ressort A il faut
procéder de la façon suivante:
1 Contrôlez la longueur (L0) du ressort A, quand la poignée de la
transmission est en position libre (poignée de transmission loin du
mancheron).
2 Tirez la poignée de la transmission dans la position "marche" et
contrôlez la longueur (L1) du ressort "A".
3 Quand: (L1- L0) = 12 mm. (+ 1.0 mm) la tension du ressort est juste.
4 Si (L1- L0) est supérieur ou inférieur à 12 mm, la tension du ressort doit
être réglée comme suite:
4.1 Empêchez la rotation du câble "B" en tenant l'hexagone "C".
4.2 Dévissez et faites tournez les écrous "D" et "E" jusqu'à la position
(L1- L0) = 12 mm.
4.3 Serrez les deux écrous D et E contre l'anneau de fixation du
mancheron F, de façon à ce que la tension du ressort ne puisse
plus changer pendant le mouvement.
8) ENTRETIEN ET REMISAGE HIVERNAL
Suivez les instructions ci-dessous pour le remisage en fin de saison de
votre tondeuse.
Pour le moteur: voir le manuel du fabricant.
Pour le carter: détachez le câble de la bougie, tournez la tondeuse et
nettoyez la partie inférieure du chassis. Eliminez toute accumulation
d'herbe à l'aide d'un tournevis et rincez à l'eau.
De facon générale, nettoyez régulierement l'ensemble de la tondeuse et
laissez sécher. Videz le bac de ramassage, avec chaque remisage. Se
besoin, le laver et le sècher soigneusement. La tondeuse doit être rangée
dans un endroit sec et abrité.
9) GARANTIE
HARRY grâce à son réseau de Station-Service, offre à ses Clients
l'assistance technique aux tondeuses de sa production.
HARRY garantit à l'utilisateur le remplacement gratuit ou la réparation de
toutes les pièces d'origine qui, en conditions normales d'emploi et
d'entretien, soint défecteuses à cause du matérial ou de l'usinage, après
inspection effectuée par les techniciens HARRY ou par une de ses Station-
Service autorisées. La garantie est valable à partir de la date d'achat de
la tondeuse et sa durée est de 12 mois.
La service sous garantie est valable seulement si la carte de garantie
nous a été régulierement retournée.
Tous les frais de port, les dommages et les pertes éventuelles pendant le
transport, seront à la change de l'utilisateur.
Les frais de nettoyage et d'entretien sont aussi à la charge de l'utilisateur.
La garantie contractuelle prévue ci-dessus ne prive pas l'acheteur de la
garantie légale contre les conséquences des défauts ou vices cachés.
LA CARTE DE GARANTIE EST NECESSAIRE. CONSERVEZ CETTE
SECTION POUR VOTRE DOCUMENTATION.
Date
TRANSMISSION:
Grâce à son système exclusif d'embrayage à bain d'huile, la nouvelle
transmission HARRY, montée sur toutes les tondeuses autotractées, garantit
un démarrage très doux.
Tout fonctionne parfaitement à condition que la tension du câble de
l'embrayage à bain d'huile soit correcte.
Cette tension est maintenue par le ressort "A" (qui se trouve à l'extrémité
supérieure du câble "B"). Le câble B relie la boîte "G" (à l'intérieur de la
tondeuse) à la poignée de la transmission (montée dans la partie supérieure
du mancheron) .

HARRY
17
1) TEILEBESCHREIBUNG
1Bügeloberteil
2Bügelunterleil
3Gasbowdenzug
4Hebel
5Hebel
6Zugstange
7Bügelteil
8Deflektor
9Rad
10 Rad
11 Gehäuse
12 Motor
13 Messer
14 Grasfangsack
15 Getriebe
16 Variomatik
17 Einstellhebel für Schnitthöhe
2) SICHERHEITSHINWEISE
ACHTUNG!
a) Lesen Sie vor der Benutzung des Rasenmähers die
Bedienungsanleitung sorgfältig durch.
b) Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht bedienen.
c) Der Benutzer ist im Arbeitsbereich des Rasenmähers gegenüber
Dritten verantwortlich. Kinder und Haustiere fernhalten).
d) Vor dem Mähen müssen Steine und andere Fremdkörper vom Rasen
entfernt werden.
e) Achten Sie darauf, daß Sie beim Rasenmähen festes Schuhwerk
tragen.Die Schuhe sollten ein gutes Profil haben, damit Sie auch bei
nassem Gras einen festen Stand haben.
f) Kontrollieren Sie den festen Sitz der Messerschauben sowie alle
anderen Befestigungen wie Schrauben, Bolzen. Mutter.Beachten Sie
die Sicherheitsvorschiften vor dem Gebrauch des
Rasenmähers.Benutzen Sie den Rasenmäher nie ohne Fangsack oder
Deflektor.
g) Achten Sie darauf, daß Sie das Benzin erst dann nachfüllen, denn
der Motor kalt ist.Benzin darf nur im Freien aufgefüllt werden und
Rauchen ist dabei zu unterlassen.
h) Den Motor wegen der Vergiftungsgefahr nicht in geschlossenen
Räumen laufen lassen.
1
4
5
16
3
7
2
814
6
9
15
13
12
17
10
11
Wir danken Ihren für den Kauf eines HARRY Rasenmähers.
Der HARRY Rasenmäher ist für sicheren und zuverlassigen Betrieb konstruiert, wenn er gemäß der Betriebsanleitung bedient wird.
Lesen Sie zum Verständnis dieses Handbuch durch bevor Sie den Rasenmäher in Betrieb nehmen
Lesen Sie sich diese Bedienungsanleitung der Europäischen Sicherheitsvorschiften sorgfältig durch.
Achten Sie auf die Symbole in dieser Anleitung. Die Symbole weisen auf die gefährlichsten Punkte hin und sind zu befolgen, um Unfälle zu vermeiden.
Vor Inbetriebnahme die Bedienungsanleitung lesen
ACHTUNG!
Dritte aus dem Gefahrenbereich fernhaltern Vor Arbeiten am Schneidwerk, Motor abschalten und
Zündkerzenstecker abziehen.
Tragen Sie eine Schutzbrille oder einen Augenschutz.
Rauchen Sie nicht beim Benzin nachfüllen.
INHALTSVERZEICHNIS:
1) Teilebeschreibung:
2) Sicherheitshinweise
3) Montage
4) Arbeiten mit dem Rasenmäher
5) Regulierung der Schnitthöhe
6) Wartung und pflege
7) Kontrolle und Regulierung
8) Vorbereitung Winterlagerung
9) Garantieschein
i) Die Schnitthöhe niemals bei laufenden Motor einstellen.
l) Achten Sie darauf, daß Sie unter keinen Umständen mit der Hand
oder mit der Fußspitze unter dem Rand des Gehäuses kommen.
m) Mähen Sie den Rasen nur bei Tageslicht.
n) Nehmen Sie sich die Zeit, die Sie zum Rasenmähen brauchen.
o) Kontrollieren Sie vor jedem Gebrauch Ihren Rasenmäher. Verwenden
Sie nur Original HARRY Ersatzteillen.
p) Gestatten Sie keiner Person den Gebrauch Ihres Gerätes, bevor Sie
es ihn nicht erklärt haben oder ihn die Gebrauchsanleitung zu lesen
gegeben haben.
q) Mähen Sie immer vorwärts, nicht rückwärts.
r) Mähen Sie immer von rechts nach links und nicht von unter nach
oben.
s) Schalten Sie immer den Motor ab, wenn Sie einen Gehsteig oder
eine Straße überqueren müssen.
t) Wenn Sie auf ein Hindernis gestoßen sind, schatten Sie sofort den
Motor aus. Ziehen Sie den Zündkerzenstecker ab un kontrollieren
Sie ob ein Defekt vorliegt.Wenn ein Defekt vorliegt empfielt sich ein
sofortiger Originalwechsel.

HARRY
18
3) MONTAGE
Werkzeug:
Zum Zusammenbauen eines HARRY Rasenmähers benötigt man:
- einen Schraubenzieher;
- zwei Schraubenschlüssel
Zusammenbau des Deflektors und des Holmes:
1) Die Feder in die Bohrung des Deflektors stecken . Danach hinter
dem Rasenmäher abstellen.
2) Den Holm am Rasenmäher anbringen Die Befestigungsstange von
der linken Seite durch die Bohrung des Holmes und des Gehäuses
schieben.
Anschließend stellt man die Bohrung des Deflektors and der Feder
mit der Befestigungsstange des Holmes nebeneinander.
Danach schiebt man die Befestigungsstange mit der Hand durch die
Bohrung des Holmes auf die rechte Seite.Die Mutter der
Befestigungsstange müssen ganz fest angezogen werden, damit der
Holm anschließend fest sitzt.
Montage des Fangsackes:
1) Schieben Sie das Eisengestelle in den Sack. Der Griff muß sich
außerhalb des Sackes befinden. Die Plastikfläche muß nach unten
montiert werden.
2) Befestigen Sie die 4 Seiten des Sackes am Gestelle. Ziehen Sie die
Plastikhülle über die Stäbe des Gestelles. Lassen Sie die linke und
die rechte obere Seite frei.
3) Richten Sie das Gitter auf die zwei Bügel des Fangsackes.Am Gitter
ist die Seite des Rasenmähers abgezeigt, die andere Seite richten
Sie auf den Fangsack.
4) Legen Sie die zwei Bügel auf die vorgeschweißten Halterungen und
schrauben Sie sie zusammen.Kontrollieren Sie beim Anheben des
Gestelles ob das Gitter richtig angebracht würde.Nur so ist die
Entleerung des Grases möglich.Ziehen Sie die rechte und die linke
Seite über das Gestell.
5) Montieren Sie das Leitblech mit 4 Schrauben an das Gitter fest.
Benützen Sie dazu den Schraubenzieher und den Schraubenschlüssel.
6) Um den Fangsack einzuhängen stellen Sie sich auf die rechte Seite
des Rasenmähers.Heben Sie den Deflektor an und hängen Sie den
Fangsack an der Befestigungsstange ein.

HARRY
19
4) ARBEITEN MIT DEM RASENMÄHER
Kontrolle vor dem start:
Vor dem Start überprüfen Sie alle vorgegebene Punkte.
Überprüfen Sie ob alle Punkte übereinstimmen.
Dann Start frei.
lKontrollieren Sie ob der Fangsack und der Deflektor richtig befestigt sind.
lKontrollieren Sie den Ölstand. Falls Öl fehlt, nachfüllen. Beachten
Sie das vorgegebene Maß. (lesen Sie die Anleitung des Motors).
lKontrollieren Sie die Schnitthöhe und stellen Sie diese nach dem
Diagramm ein.
Start des motors:
Nachdem die Einstellungen vorgenommen würden, kann der Motor wie
folgt gestartet werden:
A Startergriff (4) betätigen, damit der Start erfolgen kann.
B Für Motoren mit CHOKE-System: Bei Modellen mit Beschleuniger,
im Falle von kaltem Motor, den Beschleunigerhebel (3) in die Position
START stellen.
Für Motoren mit PRIMER-System: Die Anreicherungspumpe auf dem
Vergaser 3-4 drücken. Bei Modellen mit Beschleuniger, der
Beschleunigerhebel (3) in die Position MAX stellen.
C Motor starten: Den Startergriff (7) anfassen und das Seil ohne
Kraftanwendung anziehen, bis leichter Widerstand durch die
Kompression fühlbar wird. Den danach kräftig ziehen.
ACHTUNG!: Bei Inbetriebnahme des Motors beginnt das
Schneidwerkzeug zu drehen. Den Startergriff (4) während des Betriebs
gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.
Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors
verwiesen.
Um den Gang einzulegen schieben Sie die Kupplung Richtung Holm. Um
den Gang auszukuppeln, reicht es wenn Sie den wieder loslassen. Wenn
der Gang ausgekuppelt ist, können Sie den Rasenmäher vorwärts und
rückwärts bewegen.
Stop:
Der Motor und das Messer stoppen nachdem den Hendel losgelassen
würde.
ACTUNG!: Das Messer dreht noch max. 3 Sekunden nach der
Ausschaltung des Motors.
5) REGULIERUNG DER SCHNITTHÖHE
Vorgang des Mähers:
Regulieren Sie die Geschwindigkeit nach der Höhe des Grases. Regulieren
Sie die Höhstdrehzahl des Motors wenn das Gras hoch ist oder stellen
Sie diese auf Gas wenn das Gras niedrig ist. Schieben Sie den Rasenmäher
gleichmäßig, so erhalten Sie einen einwandfreien Schnitt. Um den Gang
einzulegen schieben Sie die Kupplung Richtung Holm. Um den Gang
auszukuppeln, reicht es wenn Sie den wieder loslassen. Wenn der Gang
ausgekuppelt ist, können Sie den Rasenmäher vorwärts und rückwärts
bewegen.
Regulierung der Schnitthöhe:
Schalten Sie immer den Motor ab und warten Sie den Stillstand des Messers
ab. Regulieren Sie die Höhe die Sie wünschen.
Benutzen Sie den Rasenmäher nie ohne Fangsack oder Deflektor.
RATSCHLAG ZUM MÄHEN:
Das beste Resultat erhällt man wenn man 3/4 der Höhe des Grases
abmäht. Wenn das Gras hoch ist, stellen Sie den Mäher für den ersten
Schnitt auf Höchststellung. Wenn Sie Ihren Rasen niedriger haben möchten,
so mähen Sie mit einer tieferen Stellung nach. Wenn Sie das Gras zu
kurz abmähen, braucht der Rasen langer um sich zu regenerieren.
Dadurch besteht bei Trockenheit die Gefahr, daß Ihr Rasen verbrennt.
Lassen Sie Ihr Gras zu hoch wachsen, wird die untere Seite gelb und
verliert an Festigkeit. Es wird empfohlen das Gras aufzurechen, weil sich
sonst eine Restschnicht auf den Rasen bildet, welche verhindert, daß das
Gras weiter wachsen kann.
Alle HARRY Rasenmäher sind zu 2 Arbeitsweisen verwentbar:
Mit Aufnahme des Grases oder ohne Aufnahme (also nur Mähen).
Tragen Sie eine Schutzbrille oder
einen Augenschutz
Rauchen Sie nicht beim Benzin
nachfüllen.
Dritte aus dem Gefahrenbereich
fernhaltern

HARRY
20
A = NEUES MESSER
B = VERSCHLEISSGRENZE
C = GEFÄHRLICH
ENTLEERUNG DES FANGSACKES:
Die Entleerung des Fangsackes sind auf zwei Arten möglich:
A Heben Sie den Defektor an um den Fangsack auszuhängen. Benutzen
Sie den Griff der sich in der Mitte des Fangsackes befindet. Heben
Sie das Sackende nach oben. Das ist eine Möglichkeit der Entleerung.
B Heben Sie den Fangsack am hinteren Ende nach oben, so fällt das
Gras zu Boden.
Um die Lebensdauer des Fangsackes zu verlängern, sollten Sie nach jedem
Mähen den Sack ausleeren. Bevor Sie Ihr Gerät ins Winterlager geben,
sollten Sie vorher den Fangsack nochmals gründlich reinigen.
Kontrollieren Sie often den Sack. Wenn ein Defekt vorliegt, empfielt sich
ein sofortiger Originalwechsel.
6) WARTUNG UND PFLEGE
ACHTUNG!
Vor Arbeiten am Schneidwerk, Motor abschalten und
Zündkerzenstecker abziehen.
1 Kontrollieren Sie die Festigkeit der Schrauben des Messers und die
Festigkeit des Motors (wenn locker nachziehen)
2 Kontrollieren Sie alte Schrauben, ziehen Sie alle fest nach, so haben
Sie Ihr Gerät immer Einsatzbereit.
3 Kontrollieren Sie öften den Zustand des Fangsackes. Wenn ein Defekt
vorliegt empfielt sich ein sofortiger Orginalwechsel.
4 Lagern Sie Ihren Rasenmäher auf keinem Fall in einem geschlossenem
Raum, solange er noch warm ist und Benzin enthällt. Lassen Sie den
Motor in einem offenem Raum abkühlen.
5 Um ein Feuer zu vermeiden, ist es wichtig, daß Sie den Motor
reinigen. (angetrockendes Gras vom Motor entfernen). Freihalten
des Motors von Schmierstoffe und Öle.
6 Denken Sie daran, daß Benzin leicht brennen kann, deshalb heben
Sie das Benzin in einem zugelassenem Behälter auf.
7 Lassen Sie Ihren HARRY Rasenmäher nach Saisonende von Ihrem
HARRY Fachhändler überprufen.So haben Sie für die kommende
Saison einen perfekten Rasenmäher.
8 Falls Sie einen normalen Fachhandel aufsuchen, kontrollieren Sie,
daß bei der Reparatur Original HARRY Ersatzteile verwendet
werden.Denn nur so kann die gleiche Qualität gewährleistet werden
die Sie vorher gekauft haben.
7) ARBEITEN MIT DEM RASENMÄHER
ACHTUNG!
Vor Arbeiten am Schneidwerk, Motor abschalten und
Zündkerzenstecker abziehen.
BEWEGLICHE TEILE:
Fetten Sie die beweglichen Teile ab und zu ein. Zum Beispiel
Radverstellung, Kupplung, Gashebel usw.
Kontrollieren Sie Verschraubung und Schärfe des Messers.
- Stoppen Sie den Motor, nehmen Sie den Zündkerzenstecker ab um
ein eventuelles Anlassen des Motors zu vermeiden.
- Legen Sie den Rasenmäher auf die linke oder rechte Seite, um ein
Ertrinken der Zündkerzen zu vermeiden.
- Überprüfen Sie daß das Messer für den weiteren Gebrauch, noch
scharf genug ist oder bereits stumpf.Kontrollieren Sie öfters Ihr Messer
denn es möglich ist, daß dies durch Sand oder andere Materialen
stumpf wird.Wenn sich das Messer verändert ist ein Ersatz des
Messers notwendig. Achtung: Bei eingerissenen Messern ist es
möglich, daß sich einzelne Teile lösen und so eine Gefahr für die
Person, welche das Gerät bedient darstellt. Aber auch für andere
Personen ist die Gefahr vorhanden.
- Auseinandermontieren: Halten Sie das Messer auf einer Seite fest.
Es wird empfohlen Handschuhe zu tragen, um eine Schnittwunde zu
vermeiden. Lösen Sie die Schraube und nehmen Sie die Beilagscheibe
und das Messer ab.
- Montieren Sie die Schraube mit der Beilagscheibe und ziehen Sie
die Schraube fest an .
WARTUNG:
Motor:
Wechseln Sie das Öl, nachdem Sie zwei Stunden gearbeitet haben.
Danach genügt es, wenn Sie alle 25 Arbeitsstunden das Öl erneuern, so
wie es in der Motorwartung vorgeschrieben ist.
Kontrollieren Sie vor jedem Gebrauch des Rasenmähers der ÖIstand.
Modelle mit Antrieb:
Nehmen Sie die Ölschraube ab und kontrollieren Sie nach alle 25
Arbeitsstunden den Ölstand. Wenn aus der Ölschraube kein Öl kommt,
füllen Sie ein wenig HARRY Öl nach, weil sonst die Funktion nicht mehr
gewährleistet ist. Schließen Sie die Ölschraube nach den Kontrolle wieder.
ÖLSTANDPRÜFSCHRAUBE
