Hayward SUMHEAT HP5171DT3 Service manual

POMPE A CHALEUR POUR PISCINE
SWIMMING POOL HEAT PUMP UNIT
UNIDAD DE BOMBA DE CALOR PARA PISCINAS
BOMBA DE AQUECIMENTO PARA PISCINAS
HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN
ZWEMBAD WARMTEPOMP
UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
VARMEPUMPE TIL SVØMMEBASSENG
ТЕПЛОВОЙ НАСОС ДЛЯ ПЛАВАТЕЛЬНОГО БАССЕЙНА
Manuel d’instructions et d’installation
Installation & Instruction Manual
Manual de Instalación e Instrucciones
Manual de instalação e de instruções
Einbau- & Anleitungshandbuch
Installatie- en bedieningshandleiding
Manuale d’Uso e di Installazione
Installerings- og brukerveiledning
Руководство по монтажу и эксплуатации
SUMHEAT
FULL INVERTER
ISSUMINVR32-RevA

POMPE A CHALEUR POUR PISCINE
Manuel d’instructions et d’installation
SUMHEAT
FULL INVERTER
ISSUMINVR32-RevA

1. PRÉFACE 1
2. CARACTÉRISTIQUES TECHNIQUES 4
2.1 Données techniques de la pompe à chaleur 4
2.2 Plage de fonctionnement 6
2.3 Dimensions 7
3. INSTALLATION ET RACCORDEMENT 8
3.1 Schéma de Principe 8
3.2 Pompe à chaleur 8
3.3 Raccordement hydraulique 9
3.4 Raccordement Électrique 10
3.5 Premier démarrage 12
3.6 Réglage du débit d’eau 14
4. INTERFACE UTILISATEUR 15

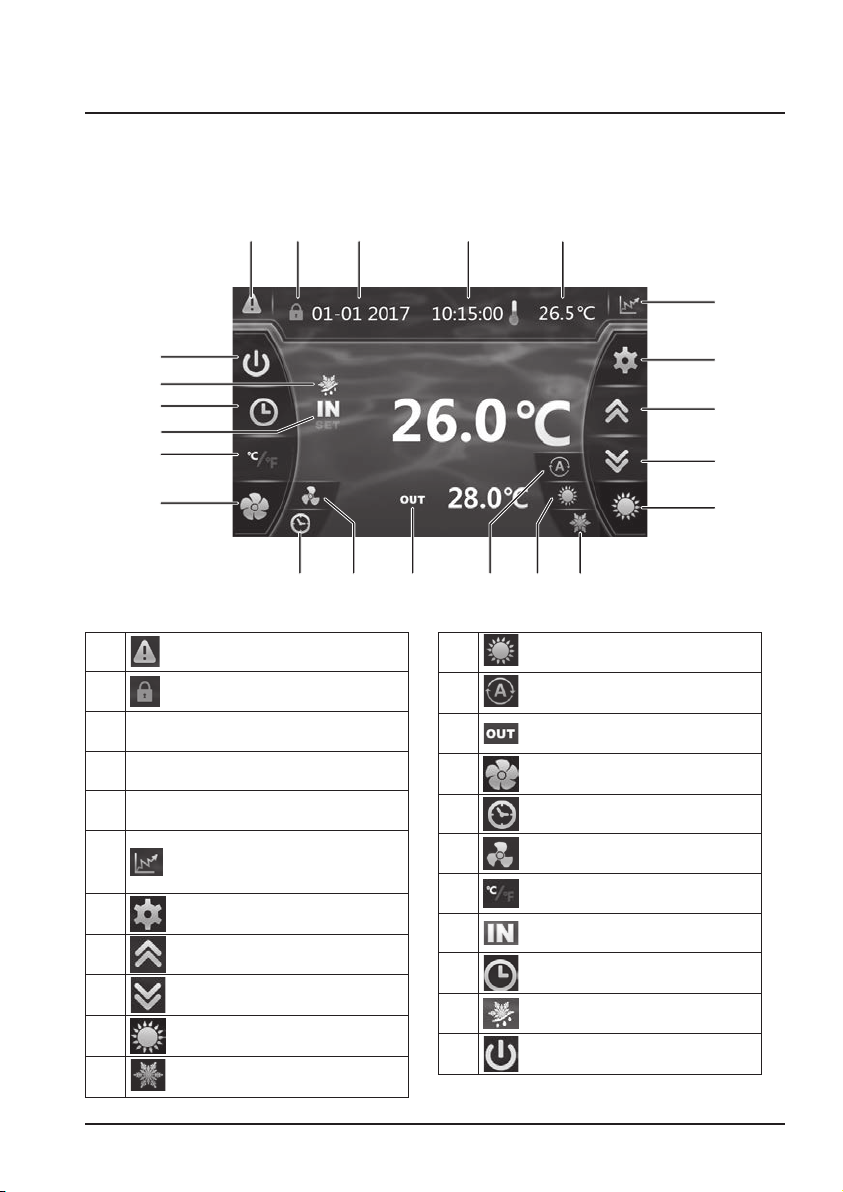

4.1 Présentation générale 15

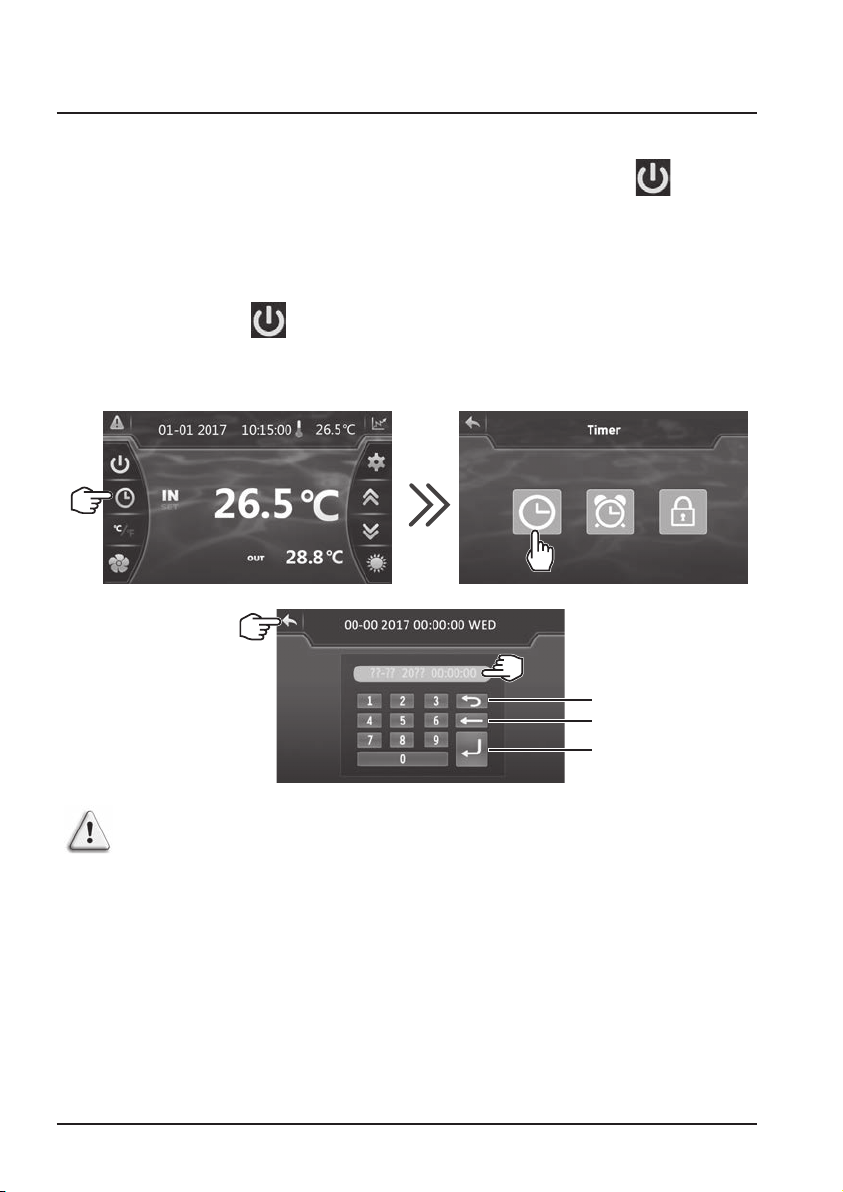

4.2 Réglage Date et Heure 16
4.3 Réglage du Timer 16
4.4 Visualisation et réglage du point de consigne 18
4.5 Verrouillage et déverrouillage de l’écran tactile. 19
4.6 Activation et réglage du mode SILENCE 20
5. ENTRETIEN ET HIVERNAGE 23
5.1 Entretien 23
5.2 Hivernage 23
6. ANNEXES 24
6.1 Schémas électriques 24
6.2 Raccordements priorité chauffage Pompe Monophasé 29
6.3 Raccordements priorité chauffage Pompe Triphasé 30
6.4 Vues éclatées et pièces détachées 32
6.5 Guide de dépannage 40
6.6 Base d'enregistrement 43
6.7 Garantie 44
SOMMAIRE
À lire attentivement et à conserver pour une consultation ultérieure.
Ce document doit être remis au propriétaire de la piscine et doit être conservé par celui-ci en lieu sûr.

1
1. PRÉFACE
Nous vous remercions d’avoir acheté cette pompe à chaleur de piscine Hayward.
La pompe à chaleur Hayward SUMHEAT FULL INVERTER a été conçue selon
des normes strictes de fabrication pour satisfaire les plus hauts niveaux de qualité
requis.
Les pompes à chaleur Hayward vont vous offrir d’exceptionnelles performances
tout au long de votre saison de baignade en adaptant la puissance, la
consommation électrique et le niveau sonore au besoin de chauffage de votre
piscine grâce à la logique de contrôle FULL INVERTER.
Lisez attentivement les consignes de ce manuel avant d'utiliser
l'appareil.
Les pompes à chaleur Hayward sont exclusivement destinées à chauffer l'eau de
piscine, ne pas utiliser ce matériel à d'autres fins.
Le présent manuel inclut toutes les informations nécessaires concernant
l’installation, l’élimination des dysfonctionnements et l’entretien.
Lisez attentivement ce manuel avant d’ouvrir l’unité, ou de réaliser des opérations
d’entretien sur celle-ci. Le fabricant de ce produit ne sera en aucun cas tenu
responsable en cas de blessure d’un utilisateur ou d’un endommagement de
l’unité suite à d’éventuelles erreurs lors de l’installation, de l’élimination des
dysfonctionnements, ou d’un entretien inutile. Il est primordial de suivre à tout
moment les instructions spécifiées dans ce manuel.
Toute recommandation non suivie annule la garantie.

2
1. PRÉFACE (suite)
Consignes de sécurité
Cet appareil contient du R32.
Ne jamais utiliser un réfrigérant autre que du R32. Tout autre
corps gazeux mélangé avec le R32 risque de provoquer des
pressions anormalement élevées pouvant conduire à une panne
ou à une rupture de tuyaux et blesser des personnes.
Lors de réparations ou d'opérations de maintenance utiliser des
tubes de cuivre conformes à la Norme EN 12375-1 (Mai 2020) et
à la Directive Européenne des équipements sous pression 97/23/
CE.
La pompe à chaleur étant sous pression ne jamais percer les
tuyaux ni tenter de faire une brasure. Il y a risque d'explosion.
Ne jamais exposer l'appareil à des flammes, des étincelles ou
autre sources d'allumage. Il pourrait exploser et entraîner des
blessures graves voire mortelles.
La pompe à chaleur est exclusivement prévue pour une installation à
l'extérieur des bâtiments.
• En cas de stockage la pompe à chaleur doit être stockée dans une pièce bien
ventilée et d'une surface au sol de plus de Amin(m²) donnée par la formule
suivante : Amin = (M/(2.5 x 0.22759 x h0))²
M est la charge de réfrigérant dans l'appareil en kg et h0 est la hauteur de
stockage. Pour un stockage au sol h0 = 0,6 m.
• L’unité doit être installée par un personnel qualifié.
• Ne pas installer la pompe à chaleur sur un support risquant d'amplifier les
vibrations de l'unité.
• Vérifier que le support prévu pour l'unité est convenablement dimensionné
pour le poids de l'appareil.
• Ne pas installer la pompe à chaleur dans un endroit susceptible d'amplifier son
niveau sonore ou dans un endroit où le bruit de l'unité risquerait de géner le
voisinage.
• Tous les raccordements électriques doivent être effectués par un électricien
professionnel qualifié et selon les normes en vigueur dans le pays d’installation
cf § 3.4.

3
• Couper l'alimentation principale et le sectionneur avant tous travaux
électriques. Tout oubli peut être cause d'électrocution.
• Avant l'installation vérifier que le câble de terre n'est pas coupé ou déconnecté.
Raccorder et serrer convenablement le câble d'alimentation électrique. Si la
connexion est mauvaise, des parties électriques peuvent être endommagées.
• L'exposition de la pompe à chaleur à l'eau ou à un milieu humide risque de
provoquer une électrocution. Soyez très vigilant.
• Si vous détectez tout défaut ou situation anormale, n'installez pas la pompe à
chaleur et contactez immédiatement votre revendeur.
• L’entretien et les différentes opérations doivent être réalisés à la fréquence et
aux moments recommandés, tel que spécifié dans le présent manuel.
• Les réparations doivent être effectuées par un personnel qualifié.
• N’utilisez que des pièces détachées d’origine.
• Ne jamais utiliser un autre procédé de nettoyage que celui préconisé dans ce
manuel.
Informations importantes concernant le réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de
Kyoto. Ne libérez pas ces gaz dans l'atmosphère.
Type de réfrigérant : R32
Groupe de sécurité : A2L
Valeur GWP(1) : 675, Valeur basée sur le 4ème rapport du GIEC.
La quantité de réfrigérant basée sur la réglementation F Gaz 517/2014 est
indiquée sur la plaque signalétique de l'unité.
Des inspections périodiques de fuite de réfrigérant peuvent être exigées
en fonction de la législation européenne ou local. Veuillez contacter votre
distributeur local pour plus d’informations.
(1) Potentiel de réchauffement global
1. PRÉFACE (suite)

4
2. CARACTÉRISTIQUES TECHNIQUES
2.1 Données techniques de la pompe à chaleur
(a) Air sec 27°C - Humidité relative 78% - Température d'entrée d'eau 26°C.
(b) Air sec 15°C - Humidité relative 71% - Température d'entrée d'eau 26°C
Modèles SUMHEAT
Full Inverter HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3
Tension d'alimentation V / Ph / Hz 220 V - 240 V / 1 h / 50 Hz
Réfrigérant Type HFC - R32 - (CH2F2)
Groupe de sécurité Type A2L
Charge kg 0,8 1,35 1,65 1,8
Masse en teqCO2teqCO20,54 0,91 1,11 1,22
Fréquence du contrôle de fuite /Aucune exigence mais conseillé de façon annuelle
Capacité de chauffage Min--Max (a) kW 3,65 -- 17,05 6,35 -- 21,47 5,10 -- 24,30 7,74 -- 30,30
Puissance électrique absorbée Min--Max (a) kW 0,24 -- 2,47 0,46 -- 2,80 0,37 -- 3,79 0,59 -- 4,98
Courant nominal de service Min--Max (a) A1,58 -- 10,78 2,81 -- 12,24 2,29 -- 16,57 3,48 -- 21,77
COP Max--Min (a) /15 -- 6,89 13,66 -- 7,65 13,52 -- 6,41 13,03 -- 6,07
Capacité de chauffage Min--Max (b) kW 2,87 -- 12,63 4,76 -- 16,49 3,90 -- 18,96 5,53 -- 22,36
Puissance électrique absorbée Min--Max (b) kW 0,43 -- 2,41 0,64 -- 2,88 0,62 -- 3,78 0,86 -- 4,67
COP Max--Min (b) /6,58 -- 5,24 7,49 -- 5,72 6,33 -- 5,01 6,45 -- 4,79
Courant maximum de service (CMS) A 15,5 17,7 22,6 23
Calibre du fusible aM 16 20 25 25
Disjoncteur courbe D D 16 20 25 25
Courant de démarrage A< CMS
Raccordement hydraulique mm 50 mm
Débit d'eau nominal (a) m3/h 7,2 9,2 10,5 13,1
Perte de charge sur l'eau max kPa 8 17 15 46
Compresseur / Mitsubishi Panasonic Panasonic Mitsubishi
Type / Double Rotatif
Quantité / 1
Résistance d'enroulement à 20°C Ohm 0,95 0,88 0,88 0,49
Ventilateur / Axial
Quantité 1
Diamètre mm 522 560 560 600
Nombre de pale / 3
Moteur / DC Inverter
Quantité / 1
Vitesse de rotation Tr/min 600 -- 700 500 -- 700 600 -- 750 500 -- 700
Vitesse Mode Silence Tr/min 400
Niveau de pression acoustique à 1 m dB(A) 49,3 -- 51,8 55,9 -- 58,3 54,6 -- 59,9 56,8 -- 62,5
Niveau de pression acoustique à 10 m dB(A) 32,8 -- 35,1 40,3 -- 42,5 39,1 -- 44,4 41,7 -- 47,3
Dimensions nettes de l'unité (L-l-H) mm 780 x 730 x 868 797 x 777 x 965
846 x 920 x 1024
Poids kg 75 101 101 123

5
(a) Air sec 27°C - Humidité relative 78% - Température d'entrée d'eau 26°C.
(b) Air sec 15°C - Humidité relative 71% - Température d'entrée d'eau 26°C
Modèles SUMHEAT
Full Inverter HP5211ET3 HP5251ET3 HP5301ET3
Tension d'alimentation V / Ph / Hz 380 V - 415 V / 3 ph / 50 Hz
Réfrigérant Type HFC - R32 - (CH2F2)
Groupe de sécurité Type A2L
Charge kg 1,35 1,65 1,8
Masse en teqCO2teqCO20,91 1,11 1,22
Fréquence du contrôle de fuite /Aucune exigence mais conseillé de façon annuelle
Capacité de chauffage Min--Max (a) kW 6,24 -- 22,10 6,02 -- 24,50 8,12 -- 31,20
Puissance électrique absorbée Min--Max (a) kW 0,46 -- 3,07 0,41 -- 3,67 0,59 -- 5,08
Courant nominal de service Min--Max (a) A1,00 -- 5,10 0,90 -- 5,81 1,21 -- 8,23
COP Max--Min (a) /13,70 -- 7,19 14,53 -- 6,68 13,72 -- 6,14
Capacité de chauffage Min--Max (b) kW 4,84 -- 16,92 4,55 -- 19,55 5,52 -- 23,05
Puissance électrique absorbée Min--Max
(b) kW 0,68 -- 3,10 0,63 -- 3,68 0,79 -- 4,94
COP Max--Min (b) /7,10 -- 5,46 7,18 -- 6,42 6,98 -- 4,66
Courant maximum de service (CMS) A 8,7 11,7 13,3
Calibre du fusible aM 10 12 16
Disjoncteur courbe D D 10 12 16
Courant de démarrage A< CMS
Raccordement hydraulique mm 50 mm
Débit d'eau nominal (a) m3/h 9,1 10,5 12,6
Perte de charge sur l'eau max kPa 17 15 46
Compresseur / Panasonic Panasonic Mitsubishi
Type / Double Rotatif
Quantité / 1
Résistance d'enroulement à 20°C Ohm 0,88 0,88 0,49
Ventilateur / Axial
Quantité 1
Diamètre mm 560 560 600
Nombre de pale / 3
Moteur / DC Inverter
Quantité / 1
Vitesse de rotation Tr/min 500 -- 700 600 -- 750 500 -- 700
Vitesse Mode Silence Tr/min 500 400 400
Niveau de pression acoustique à 1 m dB(A) 56,4 -- 61 55,2 -- 59,7 55,6 -- 59,3
Niveau de pression acoustique à 10 m dB(A) 40,9 -- 45,4 40,9 -- 44,2 36,1 -- 42,2
Dimensions nettes de l'unité (L-l-H) mm 797 x 777 x 965 846 x 920 x 1024
Poids kg 101 101 123
2. CARACTÉRISTIQUES TECHNIQUES (suite)

6
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.2 Plage de fonctionnement
Utiliser la pompe à chaleur dans les plages suivantes de températures et
d’humidité pour assurer un fonctionnement sûr et efficace.
Mode chauffage Mode Refroidissement
Température extérieure -15°C – +43°C +7°C – +43°C
Température d’eau +12°C – +40°C +8°C – +40°C
Humidité relative < 80% < 80%
Plage de réglage point de consigne +15°C – +32°C +8°C – +32°C
Si la température ou l’humidité ne correspond pas à ces conditions,
des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur
peut ne plus fonctionner.
La température maximum de chauffage est limitée à +32° Celsius
afin d’éviter la détérioration des liners. Hayward décline toutes
responsabilités dans le cas d’une utilisation au delà des +32°C.

7
A
B
Ø
C
D
E
F
2. CARACTERISTIQUES TECHNIQUES (suite)
2.3 Dimensions
Modèles :
HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3
HP5211ET3 / HP5251ET3 / HP5301ET3
Entrée d’eau Ø 50 mm
Sortie d’eau Ø 50 mm
Unité : mm
Modèle
Repère HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3 HP5211ET3 HP5251ET3 HP5301ET3
A867,5 965 965 1024 965 965 1024
B730 777 777 920 777 777 920
C780 797 797 846 797 797 846
Ø610 650 650 680 650 650 680
D120 120 120 150 120 120 150
E204 204 204 242 204 204 242
F87 85 85 86 85 85 86

8
700 mm 700 mm 700 mm
3. INSTALLATION ET RACCORDEMENT
3.1 Schéma de Principe
Placer la pompe à chaleur à l’extérieur et en dehors de tout local
technique fermé.
Placée sous abri ou à proximité d'un obstacle, les distances minimum
prescrites ci-dessous doivent être respectées afin d’éviter tout risque
de recirculation d’air et une dégradation des performances globales de
la pompe à chaleur.
Unité : mm
Admission
d’air
Admission
d’air
Admission
d’air
Évacuation d’air Évacuation d’air
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les éléments présentés sur le schéma sont des pièces
à fournir par l’installateur.
3.2 Pompe à chaleur
Piscine
Retour d’eau
Cellule électrolyseur
(ou autre traitement)
Pompe de filtration
Filtre
Vanne
d’entrée
d’eau
Vanne
sortie
d’eau
Vanne
by-pass

9
3. INSTALLATION ET RACCORDEMENT (suite)
3.3 Raccordement hydraulique
La pompe à chaleur est fournie avec deux raccords union Ø 50 mm. Utiliser
du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder l’entrée
d’eau de la pompe à chaleur à la conduite venant du groupe de filtration
puis raccorder la sortie d’au de la pompe à chaleur à la conduite d’eau allant
au bassin. Installer une vanne dite “by-pass” entre l’entrée et la sortie de la
pompe à chaleur (cf schéma ci-dessous).
Installer de préférence la pompe à chaleur sur une dalle béton
désolidarisée.
Distance maximale d’installation entre la pompe à chaleur et la piscine
15 mètres.
Longueur totale aller-retour des canalisations hydrauliques 30 mètres.
Isoler les canalisations hydrauliques de surface et enterrées.
La pompe à chaleur doit être installée à une distance minimum du
bassin conformément à la NF C 15-100 (soit à 3,5 m du plan d’eau pour
la France) ou conformément aux normes d’installation en vigueur dans
les autres pays.
Ne pas installer la pompe à chaleur à proximité d’une source de chaleur.
En cas d’installation dans des régions neigeuses il est conseillé
d’abriter la machine afin d’éviter une accumulation de neige sur
l’évaporateur.
Si un distributeur automatique ou un électrolyseur est utilisé, il doit
impérativement être installé après la pompe à chaleur dans le but de
protéger le condenseur Titane contre une concentration trop importante
de produit chimique.
Veillez à bien installer la vanne by-pass et les raccords union fournis
au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier
la purge durant la période hivernale, d’en faciliter l’accès ou son
démontage pour l’entretien.
Sortie d’eau Ø 50 mmEntrée d’eau Ø 50 mm

10
Vérifiez que l’alimentation électrique disponible et la fréquence du
réseau correspondent au courant de fonctionnement requis, en prenant
en considération l’emplacement spécifique de l’appareil, et le courant
nécessaire pour alimenter tout autre appareil connecté au même circuit.
HP5171DT3
HP5211DT3
HP5251DT3
HP5301DT3
HP5211ET3
HP5251ET3
HP5301ET3
Observez le schéma de câblage correspondant en annexe § 6.1.
Le boîtier de raccordement se trouve derrière le panneau avant.
• Trois connexions L-N-GND sont destinées à l’alimentation électrique
des modèles monophasés.
• Cinq connexions R-S-T-N-GND sont destinées à l'alimentation des
modèles Triphasés.
Les bornes (1-2) sont destinée à l'asservissement de la pompe de
filtration (relais K2). Les bornes (3-4) fermées par défaut à la commande
marche/arrêt à distance.
3. INSTALLATION ET RACCORDEMENT (suite)
3.4 Raccordement Électrique
FNF C15-100 GB BS7671:1992
DDIN VDE 0100-702 EW EVHS-HD 384-7-702
AÖVE 8001-4-702 HMSZ 2364-702/1994/MSZ 10-553 1/1990
EUNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
MMSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
L’installation électrique et le câblage de cet équipement doivent être
conformes aux règles d’installation locales en vigueur.
L N
= =
1 3 4
= = =
2
=
Alimentation générale
230V/ 50Hz
K2
230V +/- 10 % 50 Hz 1 Phase
400V +/- 10 % 50 Hz 3 Phases
Vérifier que l’équilibre
des phases n’excède
pas 2 %
Contact sec 7 A max.
libre de potentiel
Fonction priorité
chauffage
Contact Marche/Arrêt
à distance A1

11
3. INSTALLATION ET RACCORDEMENT (suite)
Modèles HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3
Alimentation électrique V/Ph/Hz 230V50Hz 230V50Hz 230V50Hz 230V50Hz
Calibre fusible type aM A 16 20 25 25
Disjoncteur courbe D A 16 20 25 25
Section de câble mm23G2.5 3G4 3G4 3G4
Modèles HP5211ET3 HP5251ET3 HP5301ET3
Alimentation électrique V/Ph/Hz 400V 3N50Hz 400V 3N50Hz 400V 3N50Hz
Calibre fusible type aM A 10 12 16
Disjoncteur courbe D A 10 12 16
Section de câble mm25G2.5 5G2.5 5G2.5
La ligne d’alimentation électrique doit être dotée, de manière
appropriée, d’un dispositif de protection fusible de type alimentation
moteur (aM) ou disjoncteur courbe D ainsi que d’un disjoncteur
différentiel 30 mA (voir tableau après).
Utiliser un câble d’alimentation Type RO2V/R2V ou équivalent.
Les sections de câble sont données pour une longueur maximum de
25 m, elles doivent néanmoins être vérifiées et adaptées en fonction des
conditions d’installation.
Prenez toujours garde d’arrêter l’alimentation principale avant d’ouvrir
la boîte de commande électrique.
T NS
R
= ===
1 3 4
= = =
2
=
Alimentation générale
400V 3N/ 50Hz
K2
Contact sec 7 A max.
libre de potentiel
Fonction priorité
chauffage
Contact Marche/Arrêt
à distance A1

12
3.5 Premier démarrage
Procédure de démarrage - une fois l’installation terminée, suivez et respectez
les étapes suivantes :
1) Faites pivoter les ventilateurs à la main afin de vérifier qu’il peut tourner
librement, et que l’hélice est fixée correctement sur l’arbre du moteur.
2) Assurez-vous que l’unité est connectée correctement à l’alimentation
principale (voir le schéma de câblage en annexe).
3) Activez la pompe de filtration.
4) Vérifiez que toutes les vannes d’eau sont ouvertes, et que l’eau s’écoule
vers l’unité avant de passer en mode chauffage ou refroidissement.
5) Vérifiez que le tuyau de purge des condensats est fixé correctement, et ne
présente aucune obstruction.
6) Activez l’alimentation électrique destinée à l’unité, puis appuyez sur le
bouton Marche/Arrêt sur le panneau de commande.
7) Assurez-vous que le signal d’alarme ( ) ne s’allume pas en rouge.
Le cas échéant voir le guide de dépannage (voir § 6.4).
8) Fixez le débit d’eau à l’aide de la vanne by-pass (voir § 3.6 et 2.1), tel
que prévu respectivement pour chaque modèle, de manière à obtenir une
différence de température Entrée/Sortie de 2°C.
9) Après un fonctionnement de quelques minutes, vérifiez que l’air sortant de
l’unité s’est refroidi (entre 5 et 10°).
10) L’unité étant en service, désactivez la pompe de filtration. L’unité doit
s’arrêter automatiquement et afficher le code d’erreur E03 (voir § 6.4).
11) Faites fonctionner l’unité et la pompe de la piscine 24 heures sur 24,
jusqu’à ce que la température de l’eau souhaitée soit atteinte. Quand la
température d’entrée d’eau atteint la valeur de consigne, l’unité s’arrête.
Elle redémarre alors automatiquement (tant que la pompe de la piscine
est en service) si la température de la piscine est inférieure d’au moins
0.5°C à la température de consigne.
Contrôleur de débit - L’unité est dotée d’un contrôleur de débit qui active la
pompe à chaleur lorsque la pompe de filtration de la piscine est en service,
et la désactive lorsque la pompe de la filtration est hors service. Par manque
d’eau, le code d’alarme E03 s’affiche sur le régulateur (Voir § 6.4).
3. INSTALLATION ET RACCORDEMENT (suite)

13
Temporisation - l’unité intègre une temporisation de 3 minutes, afin de
protéger les composants du circuit de commande, d’éliminer toute instabilité
en terme de redémarrage et, toute interférence au niveau du contacteur.
Grâce à cette temporisation, l’unité redémarre automatiquement 3 minutes
environ après toute coupure du circuit de commande. Même une coupure de
courant de courte durée active la temporisation de démarrage.
3. INSTALLATION ET RACCORDEMENT (suite)

14
Note : L’ouverture de la vanne dite “by-pass” engendre un débit moins
important d’ou une augmentation du ∆T.
La fermeture de la vanne dite “by-pass” engendre un débit plus
important d’ou une diminution du ∆T.
3.6 Réglage du débit d’eau
Les vannes d’entrée et de sortie d’eau étant ouvertes, ajuster la vanne dite
“by-pass” de façon à obtenir une différence de 2°C entre la température
d’entrée et de sortie d’eau (voir schéma de principe § 3.1).
Vous pouvez vérifier le réglage en visualisant les températures entrée/sortie
directement sur le panneau de commande.
Température d’entrée d’eau Température de sortie d’eau

15
4. INTERFACE UTILISATEUR
1Alarme (rouge clignotant)
2Ecran verrouillé
3Date
4Heure
5Température extérieure
6
Base d’enregistrement
(Température d'eau et
puissance absorbée)
7Lecture des paramètres et
sauvegarde
8Défilement haut / Augmenter
9Défilement bas / Diminuer
10 Sélection du mode de
fonctionnement
10a Mode refroidissement
10b Mode chauffage
10c Mode automatique
11 Température Sortie d’eau
12 Sélection mode silence
12a Réglage timer mode silence
12b Témoin mode silence et
activation
13 Conversion °C / °F
14 Température Entrée d’eau
15 Réglage date et heure
Timer ON/OFF
16 Dégivrage en cours
17 Marche / Arrêt
13
14
15
17
12
12a
7
8
9
10
6
2
1 3 4 5
10a1112b 10b10c
16
Légende
4.1 Présentation générale
La pompe à chaleur est équipée d’un panneau de commande digital à écran
tactile, raccordé électriquement et pré-réglé en usine en mode chauffage.

16
Mode OFF
Lorsque la pompe à chaleur est en veille (Mode OFF), le bouton est
grisé.
Mode ON
Lorsque la pompe à chaleur est en fonctionnement ou en régulation
(Mode ON) le bouton s’allume en vert.
4.2 Réglage Date et Heure
4.3 Réglage du Timer
Le réglage de cette fonction est nécessaire dès lors que vous souhaitez faire
fonctionner votre pompe à chaleur sur une plus courte période que celle
définie par l’horloge de filtration. Ainsi vous pourrez programmer un départ
différé et un arrêt anticipé ou simplement interdire une plage horaire de
fonctionnement (par exemple la nuit).
Vous avez la possibilité de programmer un Timer Départ et un Timer Arrêt.
4. INTERFACE UTILISATEUR (suite)
1
2
4
3
Quitter sans sauvegarder
Retour à l’écran précédent
Retour arrière
Valider
Saisir tous les champs (Jour/Mois/Année, Heure/Minute/Seconde
avant de valider, dans le cas contraire les modifications ne seront pas
sauvegardées.
