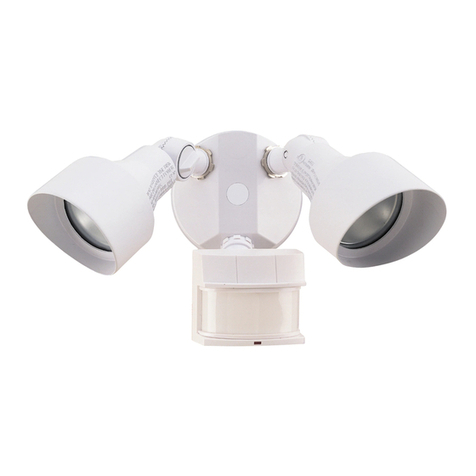

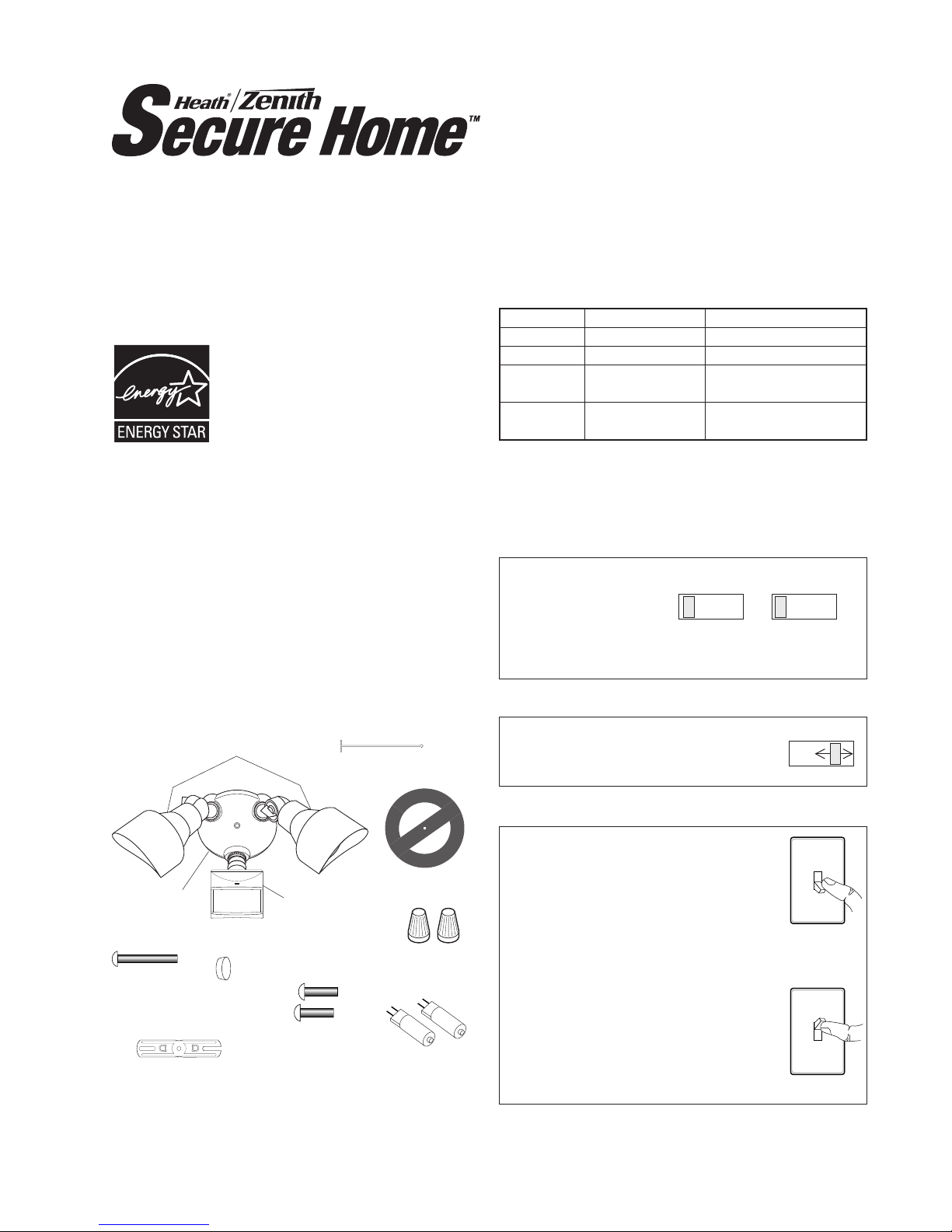

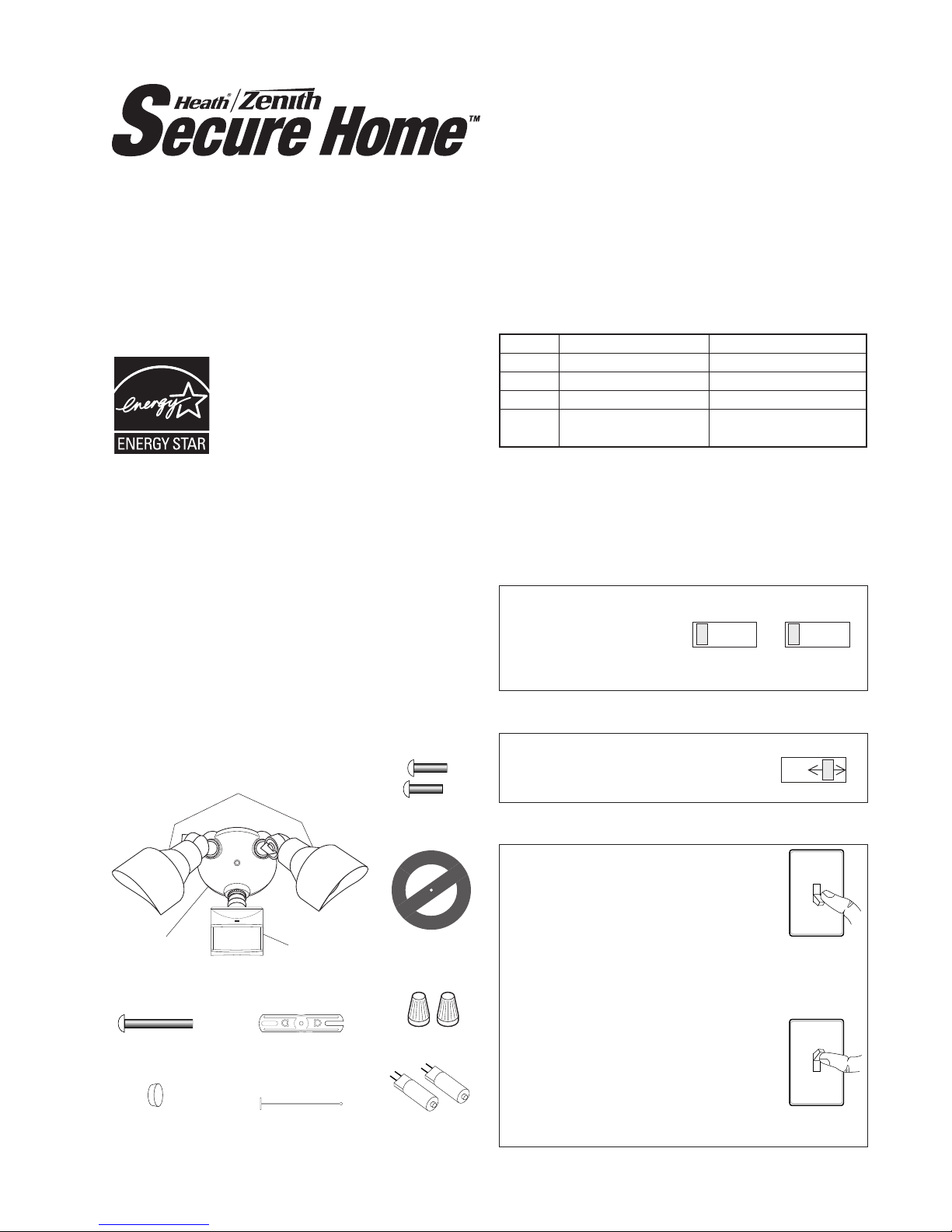

Heath Zenith DualBrite Motion Sensor Light Control... User manual

© 2008 HeathCo LLC 598-1162-02

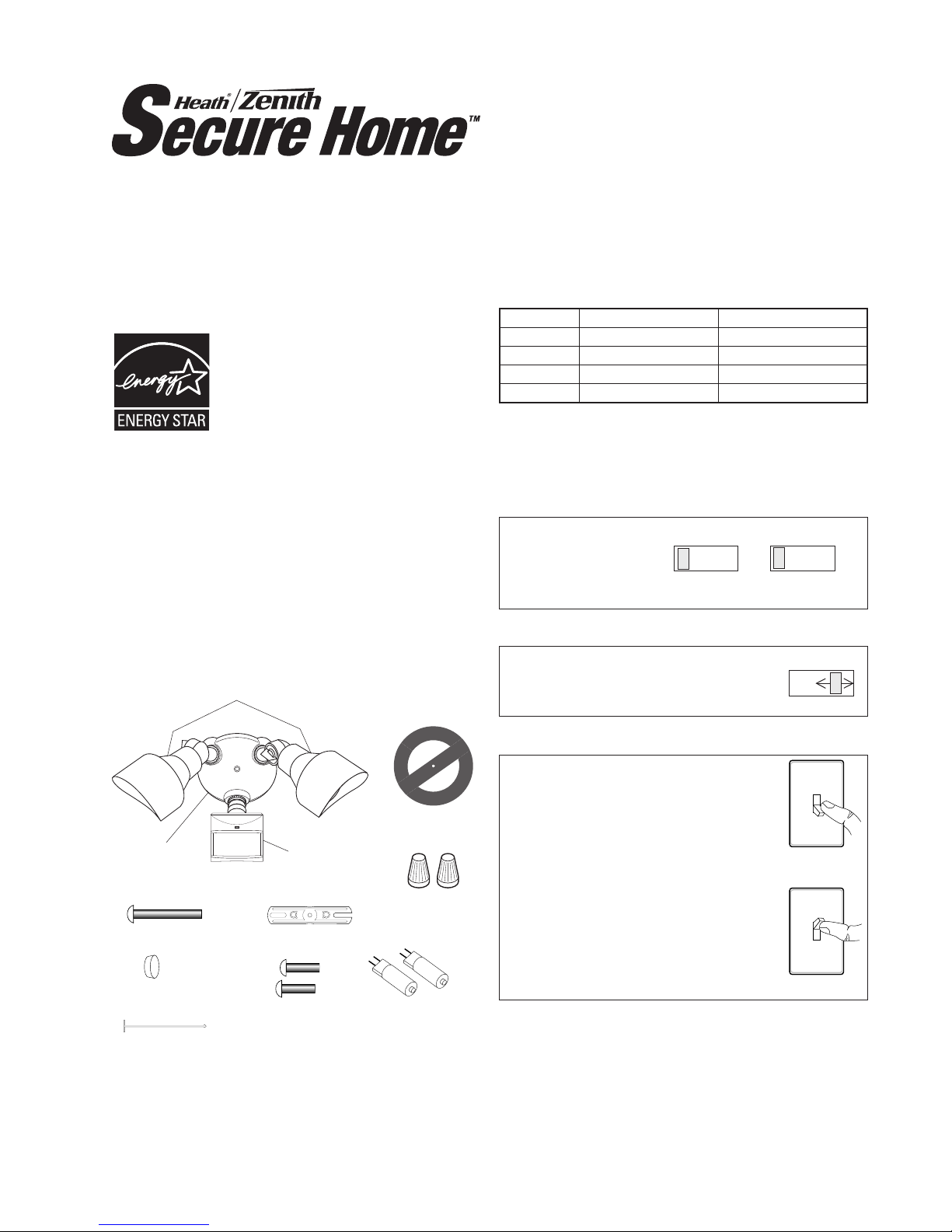

DualBrite®Motion
Sensor Light Control
2 Wire
Connectors
Gasket
6 Screws
(3 sizes included)
Light Control
Mounting Strap
Mounting Bolt
2 Bulbs
(installed)
Rubber Plug
Plastic Hanger
Cover
Plate Sensor
Bulb Holders
Features
• DualZone™ Technology.
• Turns on lighting when motion is detected.
• Automatically turns lighting off.
• Bulb Saver™ - Extends bulb life by up to 4x standard
bulbs. Lights bulb to full bright in under 2 seconds.
• DualBrite®Timer.
• Photocell keeps the lighting off during daylight hours.
• LED indicates motion was sensed (day or night).
Package Contents
Requirements
• The light control requires 120-volts AC.
• If you want to use Manual Mode, the control must be
wired through a switch.
• Some codes require installation by a qualified
electrician.
• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.
OPERATION
* resets to Auto Mode at dawn.
TEST
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
Dawn
DualBrite®
Put ON-TIME switch
on the sensor bottom
toTEST and the Dual-
Brite®switch OFF.
MANUAL MODE
ON-TIME
TEST 1 5 20
... back on.
AUTO
1 Second OFF
then...
Note: When first turned on wait about 1 1/2minutes for
the circuitry to calibrate.
Manual mode only works at night
because daylight returns the sensor
to AUTO.
Flip the light switch off for one second
thenback on to togglebetween AUTO
and MANUAL MODE.
Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.
Put the ON-TIME switch in the 1, 5,
or 20 minute position.
Mode: On-Time Works: Day Night
Test 5 Seconds x x
Auto 1, 5, or 20 Min x
Manual To Dawn* x
Accent 3, 6 Hr, to Dawn x
Meets the ENERGY STAR®guidelines
when DualBrite®function is off and
ON-TIME is 1 or 5 minutes.
Model SH-5597

2598-1162-02
For easy installation, select an existing light with a wall
switch for replacement.
For best performance, mount the fixture about 8 ft.(2.4 m)
above the ground. NOTE: If fixture is mounted higher than
8 ft.(2.4 m), aiming the sensor down will reduce coverage
distance.

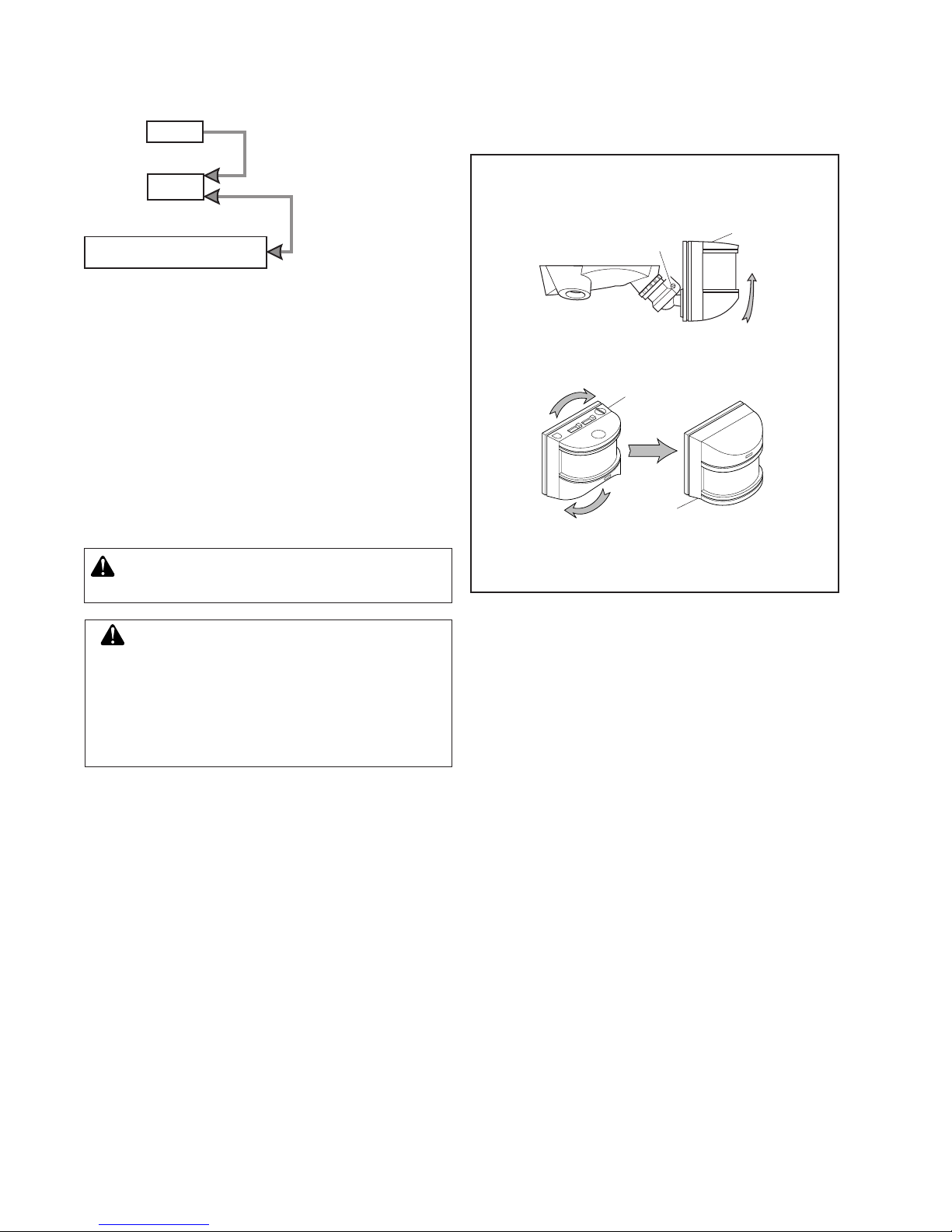

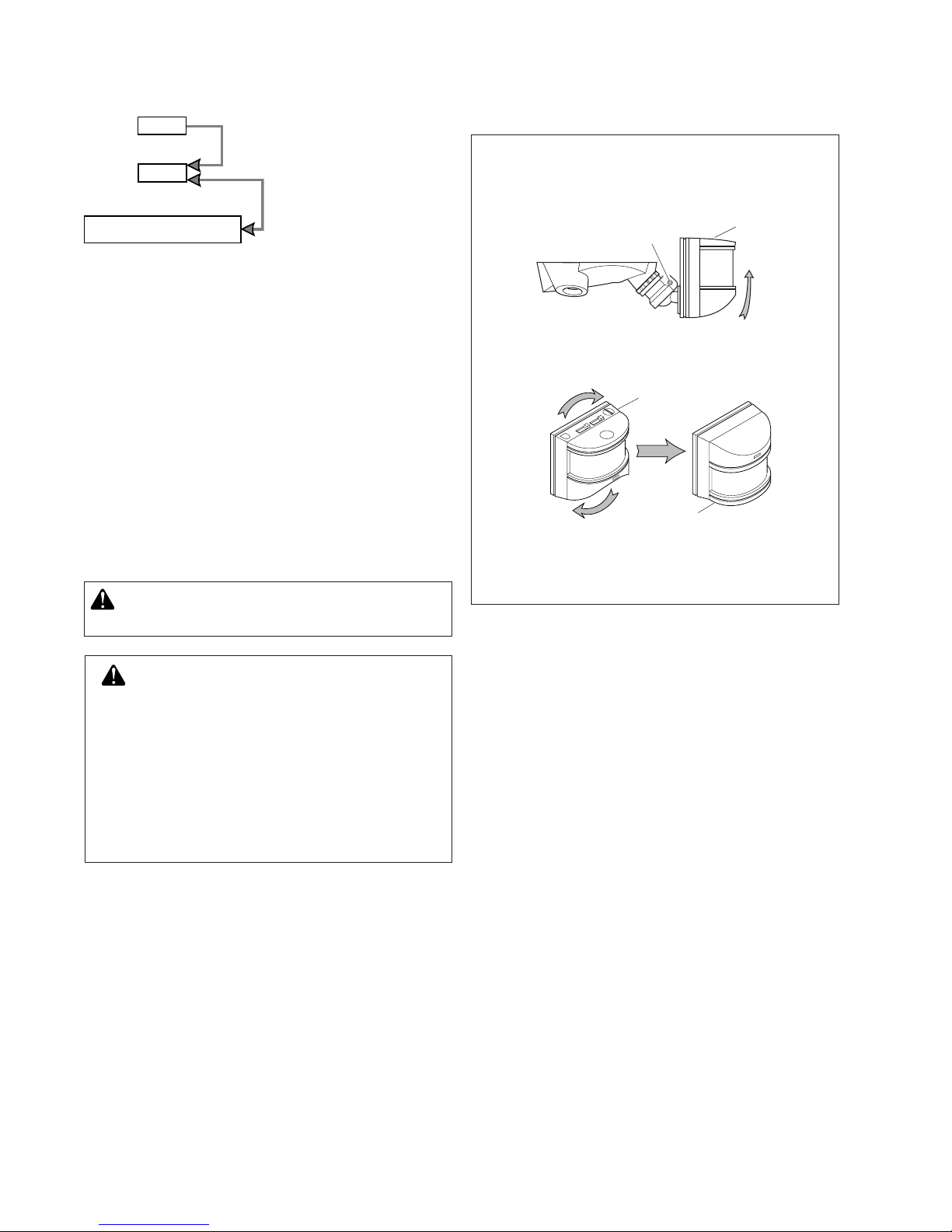

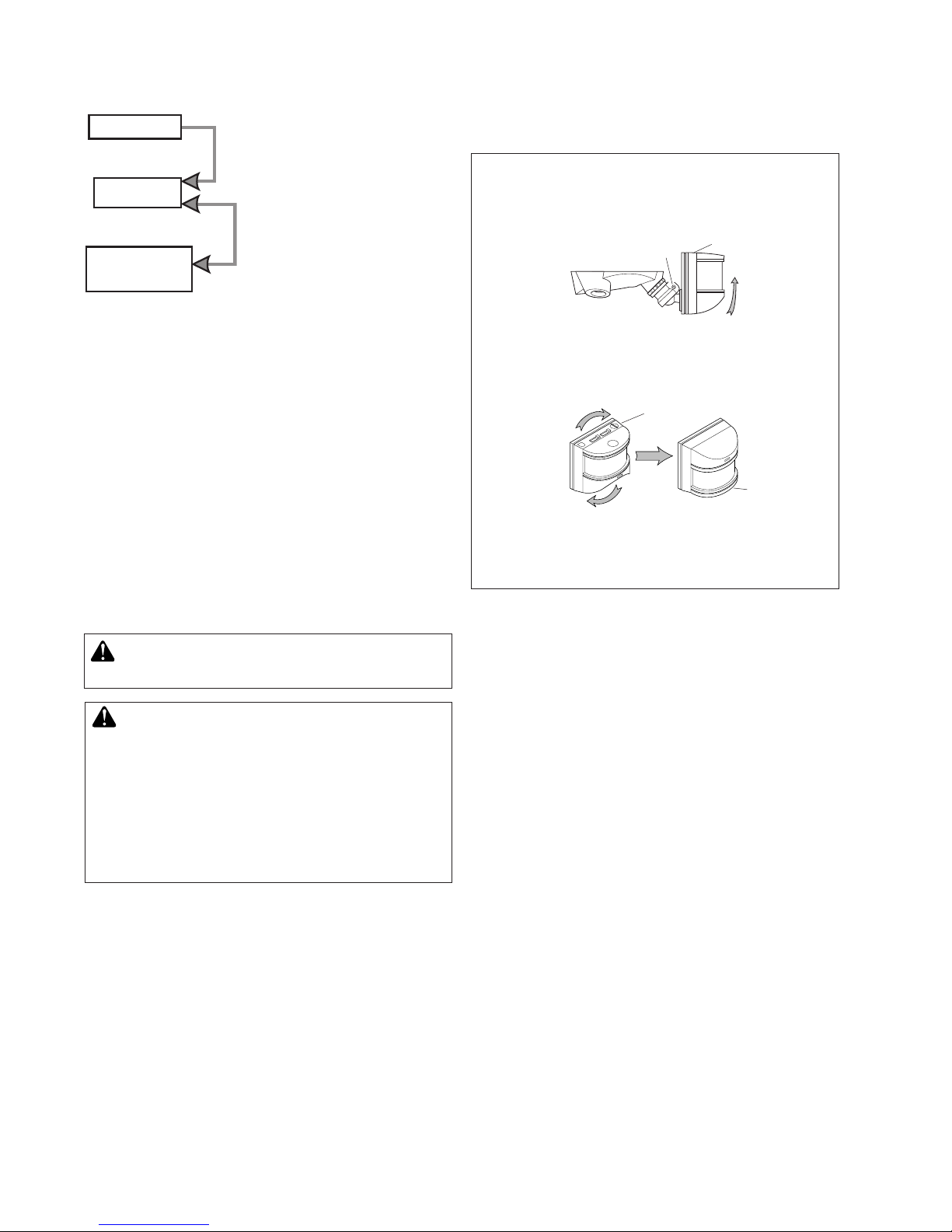

❒Swing the sensor head towards the clamp
screw joint.
For eave mount only:
❒Rotate the sensor head clockwise 180° so the
controls face down.
Controls
Controls
Clamp Screw
Controls
CAUTION: To Avoid Fire Or Burn Hazards:
• Allow fixture to cool before touching. The bulb and
the fixture operate at high temperatures.
• Keep fixture at least 2" (51 mm) from combustible
materials. Do not aim at objects closer than 3' (1 m).
• Use only T4 100W (max.), G8 tungsten halogen
bi-pin 120 VAC bulbs.
If the sensor pops out of the ball joint, loosen the
clamp screw and push the sensor back into the ball
joint. Tighten the clamp screw when done.
Bulb Installation and Replacement
NOTE: Bulbs are included, but you will need to install
them.
NOTE: When replacing bulbs, turn power off and let
the fixture cool.
❒To remove lamp shade, loosen set screw 2 full
turns with a small flat-head screwdriver.Turn shade
counterclockwise and remove.
❒To remove bulb, pull straight out of fixture.
❒To replace bulb, push bulb pins into bulb socket.
Check that the bulb is seated properly.
❒To reinstall lamp shade, place shade on fixture and
align notches on shade with tabs on fixture. Turn
clockwise. Tighten set screw firmly.
Move ON-TIME Switch to
1, 5, or 20 minutes
Mode Switching Summary
Flip light switch off
for one second then
back on*
MANUAL MODE
AUTO
TEST
INSTALLATION
CAUTION:Keep the sensor at least 2" (51 mm)
away from the bulbs.
* If you get confused while switching modes, turn the
power off for one minute, then back on. After the cali-
bration time the control will be in the AUTO mode.
DualBrite®Timer
Light comes on half bright for selected time after dusk
(Off, 3 hr., 6 hr., until dawn). Selecting OFF disables
this feature. The motion sensing features will continue
to work as described in this manual.If motion is sensed,
the light turns on full bright for the ON-TIME (1, 5, or
20 minutes) then returns to dim mode.
For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper
operation and to avoid the risk of electrical shock.

3
598-1162-02
Keep bulbs at least 2" (51 mm) from the sen-
sor and 2" (51 mm) from combustibles.
Lock Nuts

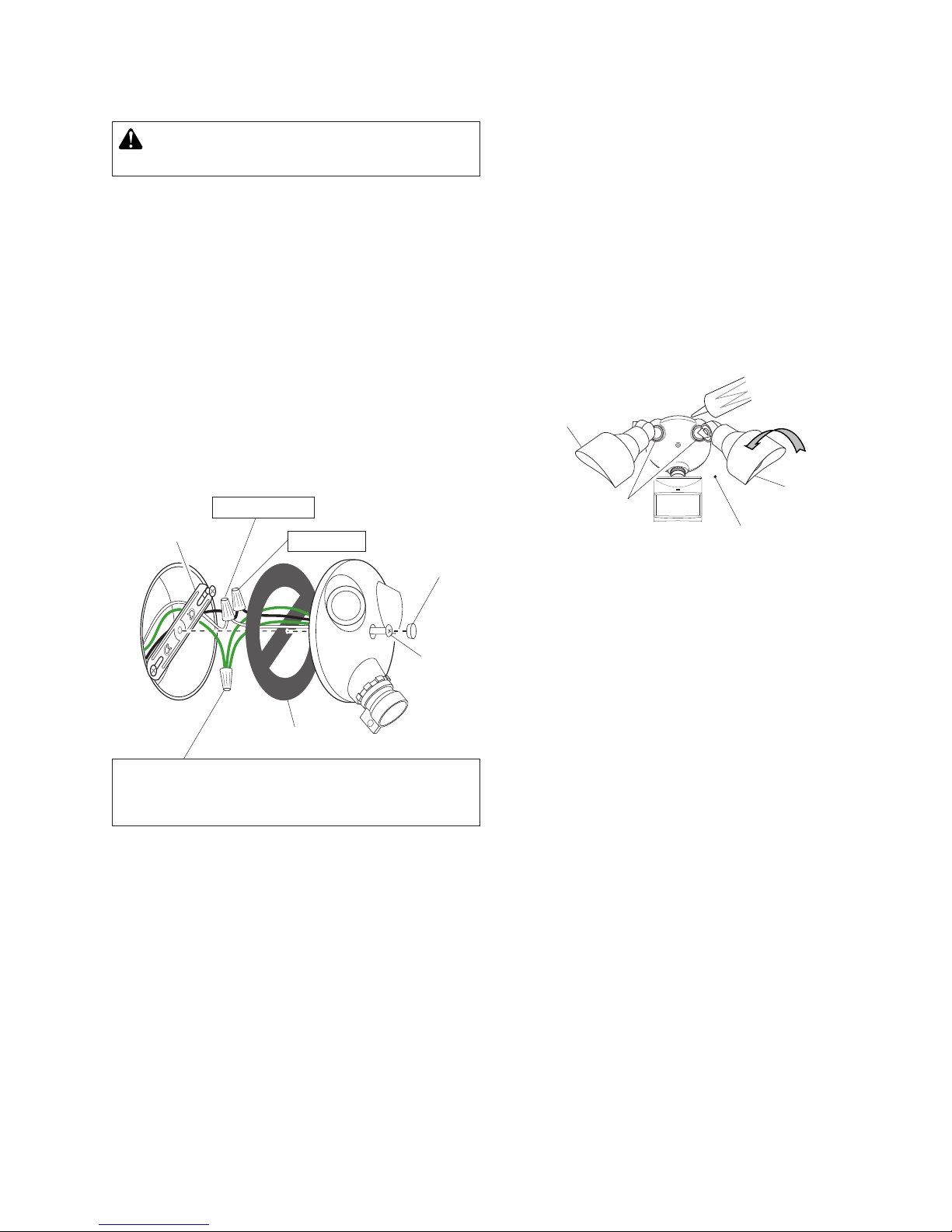

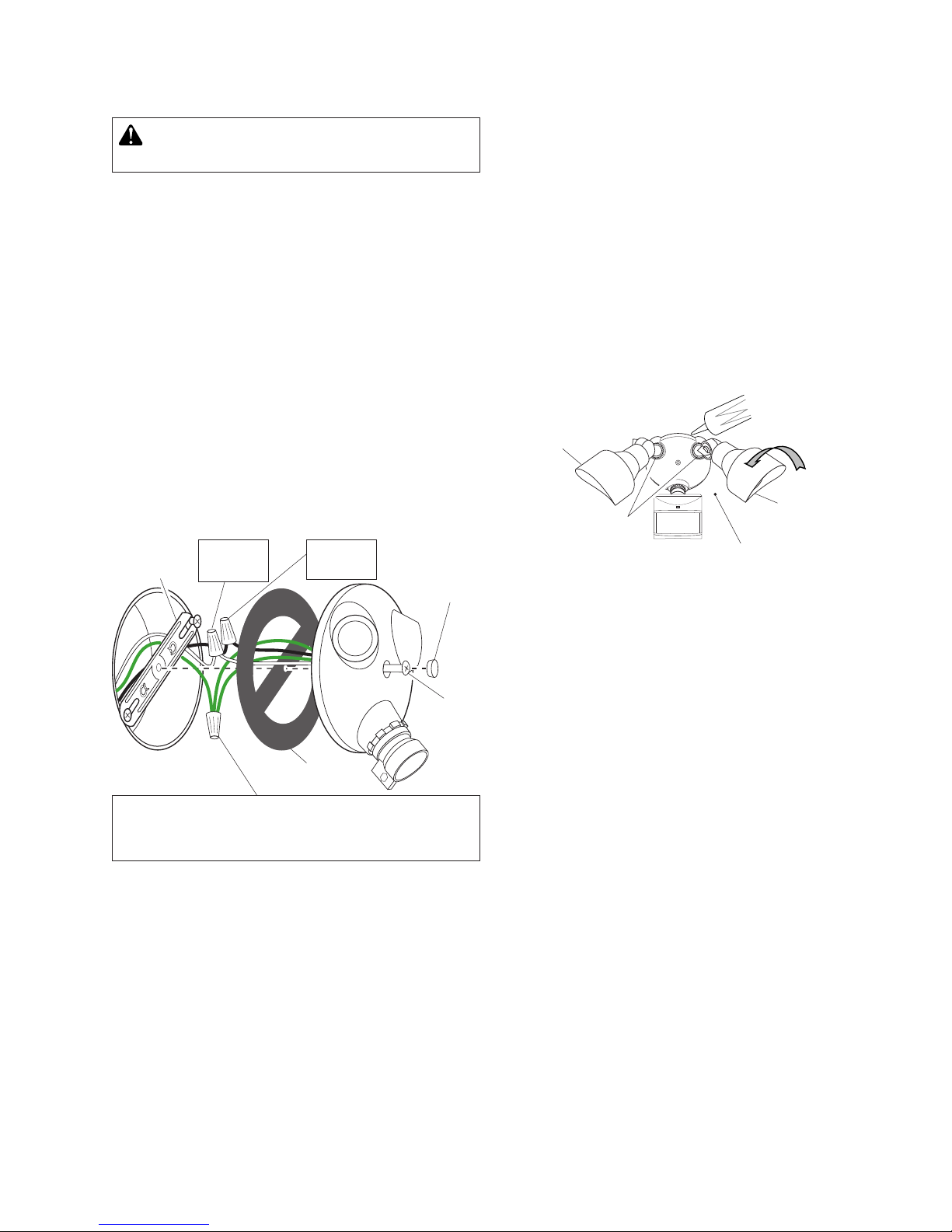

Mount the Light Control
❒Place the mounting bolt through the front of the
junction box cover.Push the small gasket hole over
the mounting screw.
❒Make sure the wire connectors and wires are inside
the junction box. Align the mounting screw with the
center hole in the mounting strap.Secure the fixture
to the mounting strap.
❒Push the rubber plug firmly into place.
❒ Ifawetlocationjunctionboxwasnotused,caulkthewall
plate mounting surface with silicone weather sealant.
Lamp Shade
Set Screw

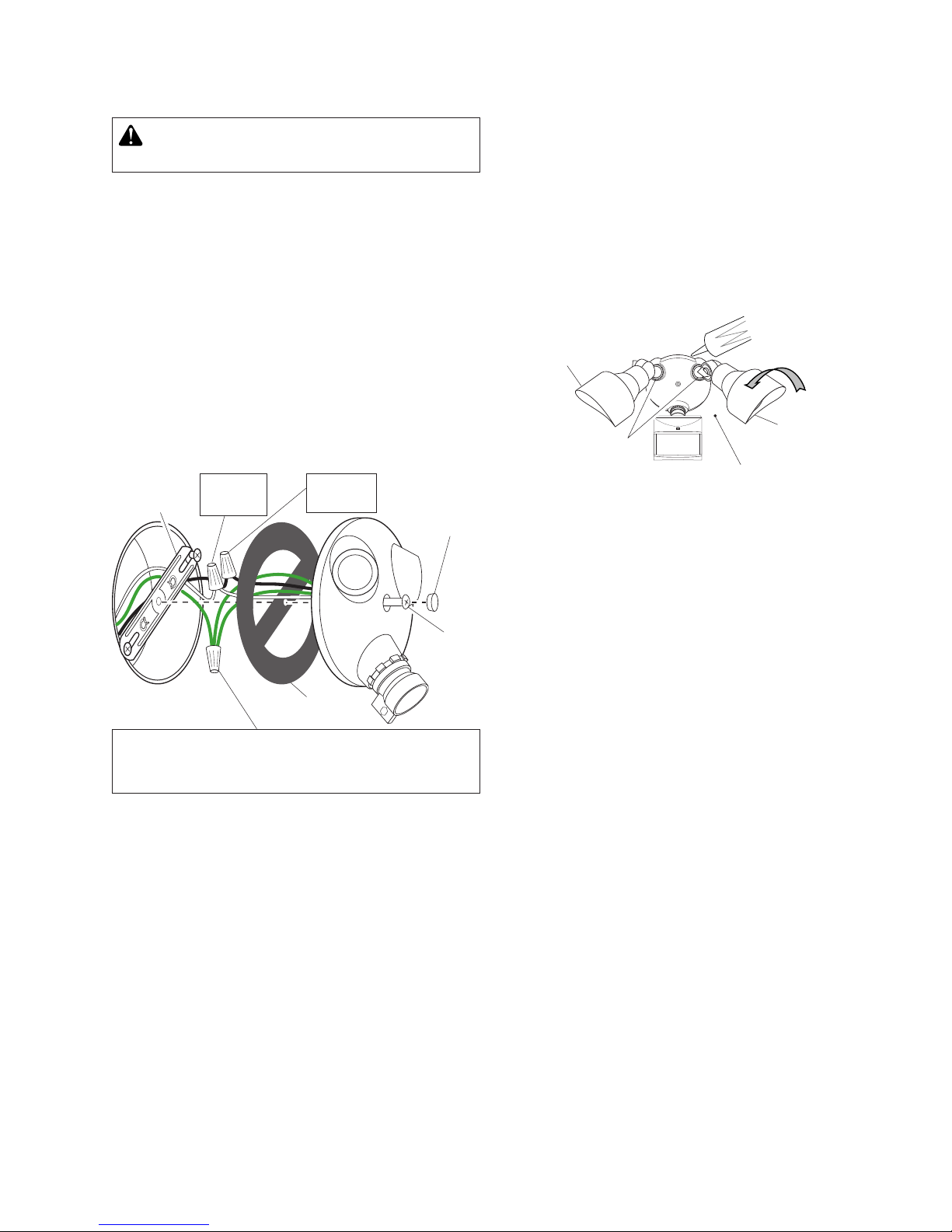

Wire the Light Control
❒Adjust the bulb holders by loosening the lock nuts,
but do not rotate the bulb holders more than 180°
from the factory setting.
❒Adjust lamp shades by loosening the set screws
several turns, turn shades counterclockwise and
remove.Reinstall the shades in the desired position
and tighten set screws.
White to
White
Black to
Black
Connect any fixture ground wire(s) and the cover
plate ground screw to the junction box ground
wire.
Gasket
Mounting
Strap
Mounting
Bolt
Rubber
Plug
WARNING: Turn power off at circuit breaker
or fuse.
❒ Remove the existing light fixture.
❒ Install mounting strap to junction box using screws
appropriate for your junction box.
❒The plastic hanger can be used to hold the fixture
while wiring. The small end of the plastic hanger
can be threaded through the hole in the center of
the cover plate. The small end then goes into one
of the slots on the mounting strap.
❒Route all fixture wires through the large holes in
the gasket as shown.
❒Connect the junction box wires to the light fixture
wires as shown.Twist together and secure with wire
connectors.

4598-1162-02

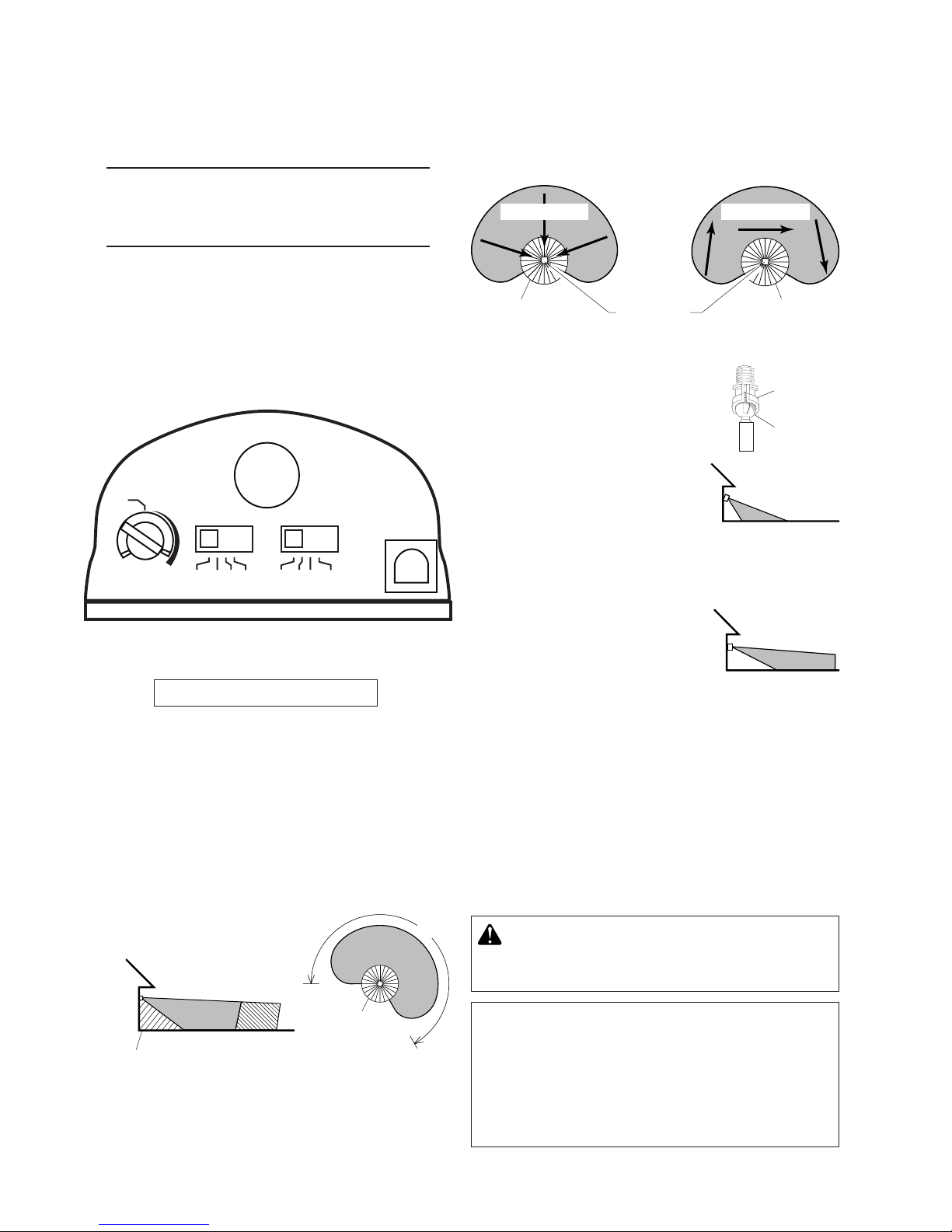

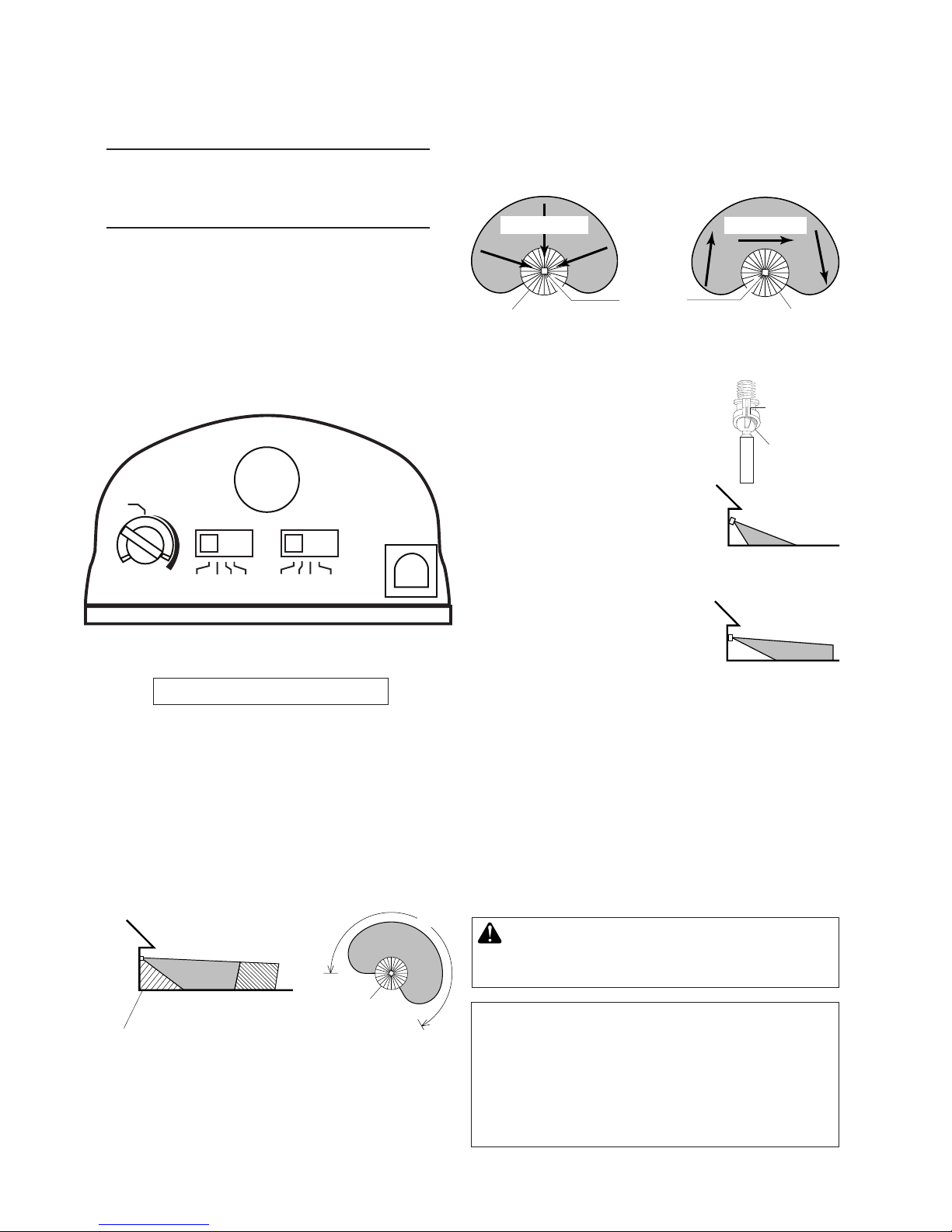

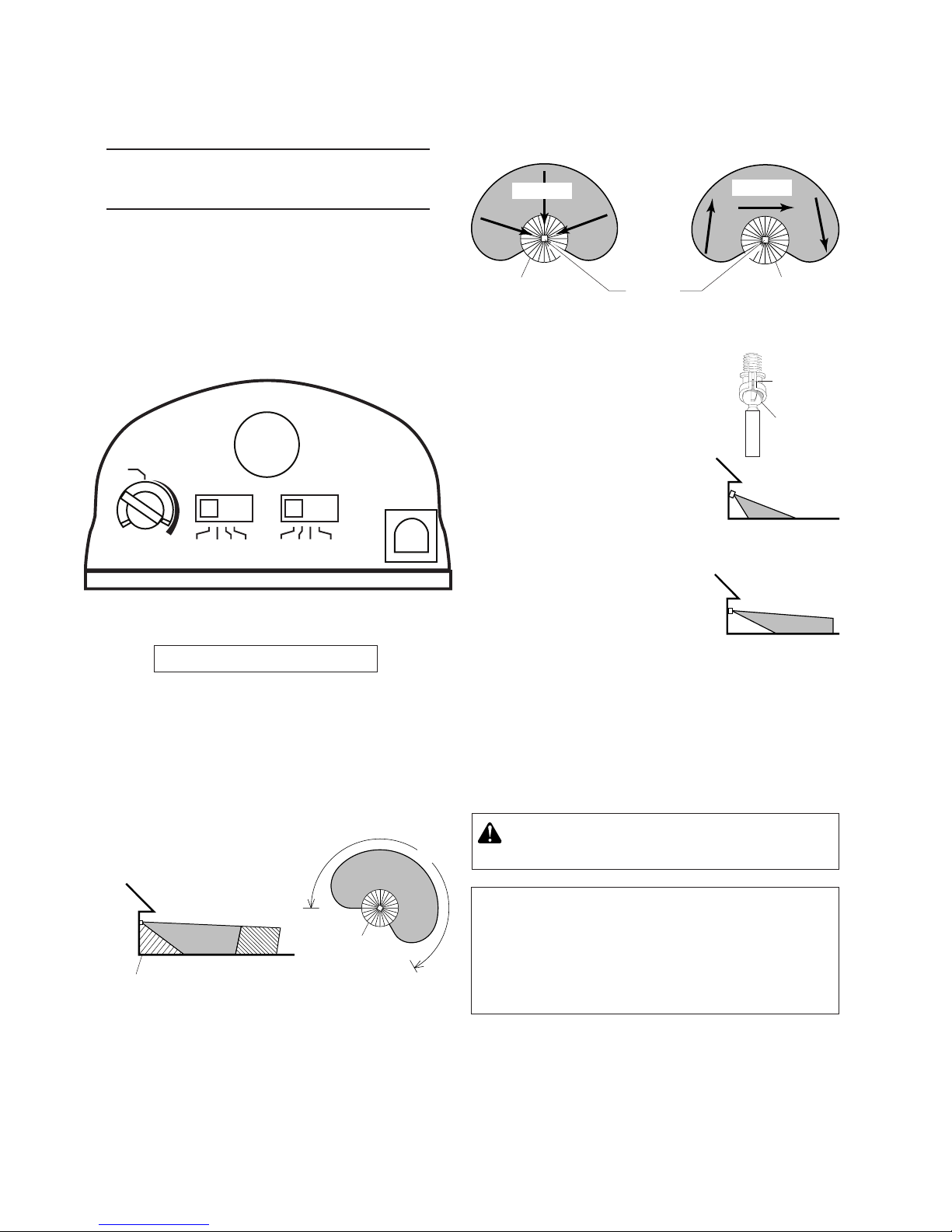

Maximum
Maximum Range Coverage Angle
MAX
MIN
RANGE
ON-TIME DUAL BRITE™
TEST 1 5 20
MINUTES
OFF 3 6 DUSK TO
DAWNHOUR
B
O
O
S
T
Motion
Motion
8 ft.
(2.4 m)
70 ft. 100 ft.
(21 m) (30.5 m)
Boosted
Sensor
240°
DualZone™
DualZone™
DualZone™
DualZone™
Bottom of Sensor
Avoid aiming the control at:
• Objects that change temperature rapidly, such as
heating vents and air conditioners. These heat
sources could cause false triggering.
• Areas where pets or traffic may trigger the control.
• Nearby large, light-colored objects reflecting light
may trigger the shut-off feature. Do not point other
lights at the sensor.
Least Sensitive Most Sensitive
NOTE: DualZone™ is a new zone of detection which
wasaddedasanoptiontoselectHeath®/Zenithmotion
sensing products.This feature adds a zone of detec-
tion under the motion sensor. DualZone™ requires
no additional adjustment and operates in conjuction
with the forward-looking sensor.
❒Loosen the clamp screw in the
sensor ball joint and gently
rotate the sensor.
❒Walk through the coverage
area noting where you are
when the lights turn on (also,
theLED willflash severaltimes
whenmotionisdetected).Move
the sensor head up, down, or
sideways to change the cover-
age area. Keep the sensor at
least 2" (51 mm) away from
the bulbs.
❒Adjust the RANGE as needed.
RANGE set too high may
increase false triggering.
❒Secure the sensor head by
tightening the clamp screw.
Do not overtighten the screw.
❒Set the amount of TIME you want the lights to stay
on after motion is detected (1, 5, or 20 minutes).
❒Set the DualBrite®switch to the amount of time
after dusk you want the lights on at low level (Off,
3, 6 Hrs., Dusk-to-Dawn).
Clamp
Screw
Ball
Joint
Aim Sensor
Down for Short
Coverage
Aim Sensor
Higher for Long
Coverage
TEST AND ADJUSTMENT
❒Turn on the circuit breaker and light switch.
NOTE: Sensor has a 1 1/2minute warm up period
before it will detect motion. When first turned
on, wait 1 1/2minutes.
NOTE: Meets the ENERGY STAR®guidelines when
DualBrite®function is off and ON-TIME is 1 or 5 mi-
nutes.
❒Turn the RANGE control to the medium position
(halfway betweenMINandMAX),DualBrite®toOFF,
and the ON-TIME control to the TEST position.
NOTE: Iffixtureismountedhigherthan8ft.(2.4m),aiming
the sensor down will reduce coverage distance.
The detector is less sensitive to motion directly towards it.
WARNING - Risk of fire. Do not aim the bulbs
at a combustible surface within 3 ft. (1 m).

5
598-1162-02
SPECIFICATIONS
Horizontal Range. . . . Up to 70 ft. (21 m); 100 ft.
(30.5 m) with Range Boost.
[varies with surrounding
temperature]
Vertical Range . . . . . . Up to 15 ft. (4.6 m)
Sensing Angle . . . . . . Up to 240° horizontal. Up to 80°
Vertical
Electrical Load. . . . . . Up to 200 Watt Maximum Tung-
sten Halogen [Up to 100 Watt
Maximum each bulb holder.]
Power Requirements . 120 VAC, 60 Hz
Operating Modes. . . . TEST, AUTO, and MANUAL
MODE
Time Delay . . . . . . . . 1, 5, 20 minutes
DualBrite®Timer . . . . 3, 6 hours, Dusk-to-Dawn
Replacement bulb . . . T4 100W,G8halogenbi-pin120
VAC
HeathCo LLC reserves the right to discontinue prod-
ucts and to change specifications at any time without
incurring any obligation to incorporate new features in
products previously sold.
POSSIBLE CAUSE
1. A bulb is positioned too close to the
sensor or pointed at nearby objects
that cause heat to trigger the sensor.
(Reposition the bulb away from the
sensor or nearby objects).
2. Sensorispointedtowarda heatsource
like an air vent, dryer vent, or brightly-
paintedheat-reflectivesurface.(Repo-
sition sensor. Reduce RANGE).
3. LightcontrolisinManualMode.(Switch
to Auto).
1. Heat or light from the bulbs may be
turning the light control on and off.
(Reposition the bulbs away from the
sensor).
2. Heatbeingreflectedfrom otherobjects
may be affecting the sensor. (Reposi-
tion sensor).
3. Light control is in the TEST mode and
warming up.(Flashing is normal under
these conditions. Turn BOOST off).
1. Sensor is detecting its own lights.
(Reposition bulbs to keep area below
the sensor relatively dark).
SYMPTOM
Lights stay
on continu-
ously.
Lights flash
on and off.
Lights flash
once, then
stay off in
Manual Mode.
SYMPTOM
Lights will
not come on.
Lights come
on in day-
light.
Lights come
on for no
apparent
reason.
Lights turn
off too late
in Dusk-to-
Dawn setting.
POSSIBLE CAUSE
1. Light switch is turned off.
2. Light is loose or burned out.
3. Fuse is blown or circuit breaker is
turned off.
4. Daylight turn-off is in effect (Recheck
after dark).
5. Incorrect circuit wiring, if this is a new
installation.
6. Re-aim the sensor to cover desired
area.
1. Light control may be installed in a
relatively dark location.
2. Light control is in TEST. (Set control
switch to an ON-TIME position).
1. Light control may be sensing small
animals or automobile traffic.(Re-aim
sensor).
2. RANGE is set too high. (Reduce
RANGE).
3. DualBrite®Timer is on.
1. Sensor is in a relatively dark location.
(Relocate sensor, or use 3 hr or 6 hr
setting).
TROUBLESHOOTING GUIDE

6598-1162-02
TEN YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from
state to state or province to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs,
batteries, and other expendable items are not covered by this warranty. Unauthorized service or modifica-
tion of the product or of any furnished component will void this warranty in its entirety. This warranty does
not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or
return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and
components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT
THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF
ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROF-
ITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Please
keep your dated sales receipt, it is required for all warranty requests.
TECHNICAL SERVICE
Please call 1-800-858-8501 (English speaking only) for assistance before returning
product to store.
If you experience a problem, follow this guide.You may also want to visit our Web site at: www.hzsupport.com.
If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only),7:30 AM to 4:30 PM CST
(M-F).You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following information available: Model Number, Date of Pur-
chase, and Place of Purchase.
No Service Parts Available for this Product

7
598-1162-02
Detector de Movimiento y
Control de Luz DualBrite®
2 conectores
de alambre
Empaquetadura
1 perno
2 lámparas
(instaladas)
Lámina de montaje
Enchufe de
caucho
Colgador plástico
6 tornillos
(3 dimensiones)
© 2008 HeathCo LLC 598-1162-02 S
Placa
cubertora Detector
Portalámparas
Control de luz
Características
• Tecnología DualZone™.
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• Bulb Saver™ - Prolonga la vida de la bombilla hasta
4 veces con respecto a las bombillas estándar. Las
bombillas alcanzan la brillantez total en menos de 2
segundos.
• Temporizador luz de dos niveles, DualBrite®
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
Contenidos del Paquete
Requisitos
• El control de luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Para MODO MANUAL:
...préndalo.
1 segundo
APAGADO
luego...
Para AUTOMATICO:
Para PRUEBA:
Nota: Cuando lo prenda por primera vez espere 1 1/2
minutos hasta que el circuito se calibre.
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apagueelinterruptorporunsegundo
y vuélvalo a prender.
El modo manual funciona sólo
cuandoelinterruptor detiempo(ON-
TIME) está en la posición de 1, 5 ó
20 minutos.
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
Dawn
DualBrite®
Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y DualBrite®a
apagado (OFF).
ON-TIME
TEST 1 5 20
Ponga el control de tiempo (ON-
TIME) en la posición de 1, 5 ó 20
minutos.
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 20 min. x
Manual Hasta el
amanecer*
x
Adorno 3, 6 hrs, hasta
el amanecer
x
Cumple con las normas ENERGY
STAR®cuando la función DualBrite®
está apagada y la fase ON-TIME está
calibrada parpara 1 o 5 minutos.
Modelo SH-5597

8598-1162-02
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 20 minutos
Apague el interruptor
por un segundo y
préndalo de nuevo
Resumen de las modalidades del interruptor
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
PRUEBA
AUTOM.
MODO
MANUAL
INSTALACION
CUIDADO: Mantenga al detector por lo menos
a 51 mm de las lámparas.
Controles
Controles
Para una fácil instalación escoja una luz con un
interruptor de pared.
Para un mejor funcionamiento, instale el aparato a casi
2.4 m del suelo. NOTA: Si el aparato está instalado a
más de 8 pies (2,4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.
CUIDADO: Para evitar los peligros de incen-
dio o quemazón:
• Dejequeelelementoseenfríeantesdetocarlo.Labom-
billa y el elemento funcionan a altas temperaturas.
• Mantenga al elemento por lo menos a 51 mm de
los materiales combustibles. No lo apunte hacia
objetos que estén más cerca de 1 m.
• Cambie sólo con bombillas T4 halógenas, G8 de
dos clavijas de 120 VCA y de 100W (Máx.).
❒Gire la cabeza del detector hacia la unión del
tornillo sujetador.
Sólo para montaje eléctrico:
❒Entonces gire la cabeza del detector hacia la
derecha por 180° hasta que los controles miren
hacia abajo.
Tornillo Sujetador Controles
Sieldetectorsesaledelauniónesférica,aflojeeltornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.
Instalación y Cambio de la Bombilla
NOTA: Incluye lámparas pero, usted deberá instalarlas.
NOTA: Cuando cambie la bombilla, apague la energía
y deje que el aparato se enfríe.
❒ Para quitar la pantalla de la lámpara afloje el tornillo
prisionerodando2 giroscompletoscon un pequeño
destornillador de cabeza plana. Gire la pantalla
hacia la izquierda y quítela.
❒Para quitar la bombilla, hálela derecho hacia afuera
del aparato.
❒Paracambiarlabombilla,empujelosconectadoresde
la bombilla en el enchufe de la lámpara. Asegúrese
que la bombilla esté correctamente asentada.
❒Para reinstalar la pantalla de la lámpara coloque la
pantalla sobre el aparato y alinee las muescas de
la pantalla con las aletas del aparato. Gire hacia la
derecha. Ajuste bien el tornillo prisionero.
Luz de Adorno (DualBrite®)
La luz se prende con media brillantez por el tiempo
escogido después del atardecer (apagado, 3 hr., 6
hrs., hasta el amanecer). Si escoge OFF (APAGADO)
deshabilita esta función. Las funciones que detectan
movimiento continuarán funcionando como se descri-
ben en este manual. Si detecta movimiento, la luz se
prendecon todosuresplandorpor el tiempodeduración
o de ON-TIME (1, 5 ó 20 minutos) y luego regresa a
media luz.
Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos
siguientes para evitar el riesgo de un choque eléctrico.

9
598-1162-02
ADVERTENCIA: Desconecte la energía en el
disyuntor.
❒Ajustelosportalámparasaflojandolascontratuercas
y/o los tornillos de fijación, pero no los gire más de
180° de la calibración hecha en fábrica.
❒Acomode las pantallas de las lámparas aflojando
los tornillos de fijación con unas cuantas vueltas,
gire las pantallas hacia la derecha y quítelas. Pón-
galas de nuevo en la posición que desee y ajuste
los tornillos de fijación.
Instale el Control de Luz
❒Ponga el perno de montaje a través del frente de
la tapa de la caja de empalme. Empuje el agujero
pequeño de la empaquetadura sobre el tornillo de
montaje.
❒Asegúrese de que los conectores de cable y los
cables estén dentro de la caja de empalme. Alinee
el tornillo de montaje con el agujero central de la
lámina de montaje. Asegure el aparato a la lámina
de montaje.
❒Empuje el tapón de caucho firmemente hasta que
encaje.
❒Si no se usó una caja de empalme en un lugar
húmedo, calafatee la superficie de montaje de la
placa de la pared con un sellador de silicona contra
la intemperie.
Conecte el Control de Luz
Mantenga las lámparas por lo menos a 51 mm
del detector y a 51 mm de los combustibles.
Contratuercas
Pantalla de la
lámpara
Tornillo de
fijación
Negro a
negro
Conecte los alambres del aparato, propuestos
para conexio'n a tierra, a la conexio'n a tierra de
la caja de enpalme.
Empaquetadura
lámina de
montaje
Perno de
montaje
Enchufe
de caucho
Blanco a
blanco
❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme
usando tornillos apropiados para la caja de empal-
me.
❒Se puede usar el colgador plástico para sostener
el aparato mientras se instala el cableado. El ex-
tremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.
❒ Pase todos los cables del aparato por los agujeros
grandes del empaque, como se muestra.
❒Conecte los cables de la caja de empalme con
los cables del aparato de luz, como se muestra.
Tuérazalos juntos y asegúrelos con un conector
de cables.

10 598-1162-02
❒Afloje el tornillo sujetador en la
unión esférica y gire despacio
el detector.
❒Camine por el área a prote-
gerse y dése cuenta dónde
está cuando se prende la luz
(además, el LED destellará
variasvecescuandosedetecta
movimiento).Mueva la cabeza
del detector hacia arriba, hacia
abajo o hacia los lados para
cambiar el área de protección.
Mantenga al detector por lo
menos a 2 pulgadas (51 mm)
de las lámparas.
❒Fije la sensibilidad (RANGE)
como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.
❒Asegure la puntería de la ca-
bezadel detector ajustando el tornillosujetador.
No lo apriete demasiado.
❒Fije el período de tiempo (ON-TIME) que la luz debe
quedarseprendidadespuésdedetectarmovimiento
(1, 5 ó 20 minutos).
❒Paraunailuminaciónornamentaldebajaintensidad,
pongaelinterruptordeDualBrite®enlaposiciónde3,
6, ó del Dusk-to-Dawn (atardecer-al-amanecer).
Angulo de
Alcance Máximo Cobertura Máxima
MAX
MIN
RANGE
ON-TIME DUAL BRITE™
TEST 1 5 20
MINUTES
OFF 3 6 DUSK TO
DAWNHOUR
B
O
O
S
T
Detector
Movimiento
Movimiento
8 pies
(2.4 m)
30.5 m
(Aumento de
Distancia)
70 pies
(21 m)
240°
NOTA: DualZone™ es una nueva zona de detección
que fue añadida como una opción para escoger los
productos detectores de movimiento Heath®/Zenith.
Esta característica añade una zona de detección
debajo del detector de movimiento. DualZone™ no
requiere ningún ajuste adicional y funciona junto con
el detector que mira hacia adelante.
DualZone™
Parte de abajo del detector
Evite apuntar el control hacia:
• Objetos que cambien rápidamente de temperatura
tales como ductos de calefacción y acondiciona-
dores de aire. Estas fuentes de calor pueden causar
falsas alarmas.
• Areas donde animales domésticos o el tráfico
puedan activar el control.
• Los objetos grandes cercanos y de colores res-
plandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.
Tornillo
Sujetador
Unión
Esférica
Apunte el
detector hacia
abajo para poca
cobertura
Apunte el
detector más
arriba para
mayor cobertura
Dual-
Zone™
DualZone™
Lo menos sensible Lo más sensible
DualZone™
PRUEBA Y AJUSTE
❒Prenda el cortacircuitos y el interruptor de luz.
NOTA: El detector tiene un período de cerca de 1 1/2
minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2minutos.
NOTA:CumpleconlasnormasENERGYSTAR®cuando
la función DualBrite®está apagada y la fase ON-TIME
está calibrada parpara 1 o 5 minutos.
❒Gire el control de ALCANCE (RANGE) a la posición
media (entre MIN y MAX), DualBrite®a OFF, y el
control de DURACIÓN (ON-TIME) a la posición de
PRUEBA (TEST).
NOTA: Si el aparato está instalado a más de 8 pies (2,4
m), si se apunta el detector hacia abajo se reducirá la
distancia de cobertura.
El detector es menos sensible del movimiento que se
dirige hacia él.
ADVERTENCIA:Riesgodeincendio.Noapunte
las lámparas a superficies combustibles dentro
de un 3 pies (1 m).

11
598-1162-02
ESPECIFICACIONES
Alcance horizontal .......Hasta 70 pies (21 m), Aumento
de Distancia prendido. Hasta
100 pies (30.5 m), Aumento
de Distancia apagado. (varía
con la temperatura del medio
ambiente).
Alcance vertical ...........Hasta 15 pies (4,6 m)
Angulo de detección....Hasta 240° horizontal. Hasta
80° vertical
Carga Eléctrica............Hasta halógenos de tungsteno
de máximo 200 vatios [Hasta
100 Vatios Máximo por cada
portalámparas].
Requisitos de Energía .120 VCA, 60 Hz
Modos de Operación ...PRUEBA, AUTOMATICO y
MODO MANUAL
Retardo de Tiempo......1, 5, 20 minutos
Temporizador
DualBrite®...................Apagado, 3, 6 horas, del atar-
decer al amanecer
Lámpara de
repuesto.......................T4halógena,G8dedosclavijas
de 120 VCA y de 100W
HeathCo LLC se reserva el derecho de descontinuar
productos y de cambiar especificaciones a cualquier
momento sin incurrir en ninguna obligación de tener
que incorporar nuevas características en los productos
vendidos con anterioridad.
POSIBLE CAUSA
1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hacen que el calor active el detector.
(Reposicione la lámpara lejos del detec-
tor o de los objetos cercanos).
2. El control de luz está apuntando hacia
unafuentedecalor tal como unconducto
de aire, de secadora o hacia una super-
ficie con pintura brillante y que refleja el
calor. (Reposicione el detector. Apague
el Aumento de Distancia).
3. El control de luz está en la Modo Manual.
(Cámbiela a Automática).
1. El calor o la luz de las lámparas pueden
estar prendiendo y apagando el control
de luz. (Reposicione las lámparas lejos
del detector).
2. El calor que se refleja de otros objetos
pueden estar afectando al detector.
(Reposicione el detector).
3. El control de luz está en fase de Prueba
ycalentándose.(Elprenderseyapagarse
es normal bajo estas condiciones. Apa-
gue el Aumento).
1. El detectorestádetectandosu propialuz.
(Reubique las lámparas para mantener
eláreadebajodel detector relativamente
oscura).
SINTOMA
La luz se queda
prendida conti-
nuamente.
La luz se prende
y se apaga.
La luz se prende
una vez y luego
permanece apa-
gada en la fase
Manual.
SINTOMA
La luz no se
enciende.
La luz se prende
durante el día.
La luz se prende
sin ninguna ra-
zón aparente.
La luz se apaga
muy tarde en la
calibración del
Anochecer al
Amanecer.
POSIBLE CAUSA
1. El interruptor de luz está apagado.
2. El faro está flojo o fundido.
3. Elfusibleestáquemadoo elcortacircuitos
está apagado.
4. La desconexión de luz del día está en
efecto. (Compruébelo al anochecer).
5. Alambrado incorrecto, si ésta es una
nueva instalación.
6. Apunte de nuevo el detector para cubrir
las áreas deseadas.
1. El control de luz puede estar instalado
en un lugar relativamente oscuro.
2. El control de luz está en fase de Prueba.
(Fijeelinterruptordelcontrolalaposición
de TIEMPO).
1. El control de luz puede estar detectando
animales pequeños o el trásito de auto-
móviles. (Reapunte el detector).
2. La Sensibilidad es demasiado alta. (Re-
duzcalasensibilidad.ApagueelAumento
de Distancia).
3. El control tiene prendido el temporizador
DualBrite®.
1. El detector se encuentra en un lugar rela-
tivamente oscuro. (Reubique el detector
o use la calibración de 3 hrs. ó 6 hrs.).
GUIA DE INVESTIGACION DE AVERIAS

12 598-1162-02
GARANTÍA LIMITADA A 10 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener
otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 10 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes
defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombi-
llas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados
o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su
totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equi-
pos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SO-
BREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO
EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIREC-
TOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTEY NO HABRÁ
RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NE-
GOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
puede que no se aplique a Ud. Por favor guarde su recibo de venta fechado; se lo requiere para cualquier
solicitud de garantía.
SERVICIO TÉCNICO
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes
de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com.
Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-
V). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnico)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.

13
598-1162-02
Exigences
• La commande d’éclairage requiert une source d’ali-
mentation 120V c.a. commandée par un interrupteur
mural.
• Certains codes de bâtiment locaux peuvent exi-
ger que l’installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
dejonctionportantuneindicationd'utilisationpossible
en milieu humide.
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
Caractéristiques
• Technologie DualZoneMC.
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• Bulb SaverMC - Durée de vie des ampoules jusqu’à 4
foissupérieureauxampoulesstandard.Lesampoules
s’allument en moins de 2 secondes pour un éclairage
ultra lumineux.
• Minuterie de DualBriteMD.
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu'un mouvement a été détecté (jour
ou nuit).
Contenu de l’emballage
ESSAI
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
Dawn
DualBriteMD
Placer l'interrupteur de
temps en dircuit (ON-
TIME) à la base du cap-
teur à TEST et l'interrup-
teur DualBriteMD à OFF.
PRIORITÉ MANUELLE
ON-TIME
TEST 1 5 20
... à nouveau
en circuit
AUTOMATIQUE
hors circuit
pendant 1
seconde,
puis ...
Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.
Mettre l’interrupteur hors circuit pen-
dant une seconde, plus en circuit
pour alterner entre les modes AUTO
et MANUEL.
Le mode manuel ne fonctionne que
lorsque l’interrupteur ON-TIME est
aux positions 1, 5 ou 20.
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position cor-
respondant à 1, 5 ou 20 minutes.
Mode: Temps en circuit : En fonction : jour nuit
Essai 5 Secondes x x
Auto 1, 5 ou 20 Min x
Manuel au choix, amanecer* x
Accen-
tuation
3, 6 h jusqu’à l’aurore x
© 2008 HeathCo LLC 598-1162-02 F
Note: Après mise en circuit, attendre enfiron 1 1/2mi-
nute pour que l’étalonnage du circuit soit com-
plété.
Commande d'éclairage
Dual BriteMD à détecteur
de mouvement
2 serre-fils
Garniture
de joint
6 vis incluses
(3 formats)
Commande
d’éclairage
Bride de
montage
Vis de
montage
2 ampoules
(installées)
Bouchon de
caoutchouc
Crochet en
plastique
Plaque
de garde Détecteur
Douilles de lampe
Cumple con las normas ENERGY
STAR®cuando la función DualBrite®
está apagada y la fase ON-TIME está
calibrada parpara 1 o 5 minutos.
Modèle SH-5597

14 598-1162-02
Placer l’interrupteur ON-TIME
à 1, 5 ou 20 minutes
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
PRIORITÉ MANUELLE
AUTO
TEST
Résumé du mode de commutation
❒Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
❒Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
INSTALLATION
AVERTISSEMENT: Ne pas permettre au
détecteur d’être à moins de 51 mm des lampes.
Commandes
Vis De Blocage
Pour montage sous avant-toit seulement:
Commandes
Commandes
Pourfaciliterl’installation,choisirun appareild’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pourassurerunrendementoptimum,monterleluminaire
à environ 2,4 m au-dessus du sol. NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.
AVERTISSEMENT: Pour éviter les risques
de brûlure ou d'incendie
• Laisserl’appareilrefroidiravantdeletoucher.L’ampoule
et l’appareil fonctionnent à haute température.
• Garder l’appareil à au moins 51 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Utiliser seulement des ampoules halogènes à
deux broches T4 au tungstène, G8, de 100 watts
maximum, 120 Vca.
Installation et Remplacement de la
Lampe
NOTE: Les lampes ont été incluses, mais il vous faudra
les installer.
NOTE: Avant de remplacer une ampoule, couper l'ali-
mentation et attendre que l'appareil refroidisse.
❒Pour enlever l’abat-jour, desserrer la vis de blocage
sur 2 tours complets avec un petit tournevis à tête
plate. Tourner l’abat-jour dans le sens antihoraire et
l’enlever.
❒Pourretirerl’ampoule,tirercelle-ci directementhors
du luminaire.
❒Pour remplacerl’ampoule, insérer les brochesdans
la douille de la lampe. S’assurer que l’ampoule est
bien assise.
❒Pour replacer l’abat-jour, placer celui-ci sur le
luminaire et aligner les fentes de l’abat-jour avec
les pattes du luminaire. Serrer solidement la vis de
blocage.
Minuterie DualBriteMD
La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule [Off (hors circuit) 3h, 6h, jusqu'à
l'aurore]. Pour désactiver cette fonction, placez le com-
mutateurà OFF.La fonctionde détection de mouvement
continueratoutefoisdefonctionnertelquedécritdansce
guide.Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1, 5
ou 20 minutes), puis revient en mode faible intensité.
Pouréviterlerisquedechocélectrique,lescommandes
du détecteur doivent être tournées vers le bas.

15
598-1162-02
MISE EN GARDE : Coupez l’alimentation au
disjoncteur ou au fusible.
❒Régler les douilles de lampe en desserrant les
contre-écrous, mais nepasfairetournerlesdouilles
de lampe de plus de 180° par rapport au réglage
d’usine.
❒Régler les abat-jour en desserrant les vis de blo-
cage sur plusieurs tours, tourner les abat-jour dans
le sens contraire des aiguilles d’une montre et les
enlever.Replacer les abat-jour à la position désirée
et resserrer les vis de blocage.
Montage de la Commande D’éclairage
❒Insérer la vis de montage dans le trou du couvercle
de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.
❒S’assurer que les serre-fils et les fils se trouvent
à l’intérieur de la boîte de jonction. Aligner la vis
de montage sur le centre du trou de la bride de
montage. Fixer l’appareil à la bride de montage.
❒Poussez le bouchon de caoutchouc fermement en
place.
❒Si une boîte de jonction pour endroit mouillé n’a
pas été utilisée, calfeutrer la surface de montage
de la plaque murale avec un scellant silicone d’ex-
térieur.
Câblage de la Commande D’éclairage
noir / noir
blanc / blanc
Garniture de joint
Bride de
montage
Vis de
montage
Bouchon de
caoutchouc
Raccorder le(s) fil(s) de terre du luminaire et la
vis de terre de la plaque de garde au fil de terre
de la boîte de jonction.
Garder les ampoules à au moins 51 mm des
capteurs et des matériaux combustibles.
Contre écrous
Abat-jour
Vis de
blocage
❒Enlever l’appareil d’éclairage existant.
❒Installer la bride de montage sur la boîte de jonction
avec les vis appropriées.
❒Le crochet en plastique peut peut servir à supporter
le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou
au centre de la plaque de couverture. Ensuite, le
petit bout est inséré dans une des fentes de la barre
de montage.
❒Faire passer les fils de l’appareil d’éclairage par
les grosses ouvertures de la garniture, comme
montré.
❒Raccorder les fils de la boîte de jonction aux fils de
l’appareil d’éclairage.Les torsader ensemble et les
fixer avec un serre-fils.

16 598-1162-02
❒Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒Marcher dans la zone de cou-
verture et noter à quel endroit
l’éclairage se déclenche (de
plus, le voyant à DEL clignote
à plusieurs reprises lors de la
détection d’un mouvement).
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de cou-
verture.Ne pas permettre au
détecteur d’être à moins de
51 mm des lampes.
❒Régler la sensibilité (RANGE)
selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.
❒Fixer la tête du détecteur en
position en serrant la vis de blocage. Éviter de
trop serrer la vis.
❒Placer l’interrupteur ON-TIME à 1, 5 ou 20
minutes.
❒Régler l'interrupteur DualBriteMD au temps d'allu-
mage désiré, à faible intensité, après le crépuscule
(3h, 6h, crépuscule-aurore).
Portée maximale Angle de couverture
maximale
MAX
MIN
RANGE
ON-TIME DUAL BRITE™
TEST 1 5 20
MINUTES
OFF 3 6 DUSK TO
DAWNHOUR
B
O
O
S
T
2,4 m
21 m 30,5 m
(avec intensificateur)
240°
DualZoneMC
DualZoneMC
Bas du détecteur
Éviter de pointer l’appareil:
• en direction d'objets dont la température change ra-
pidement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.
• vers desendroits oùdes animaux,desvéhicules ou
des passants peuvent déclencher la commande.
• sur de grands objets clairs à proximité qui réflé-
chissent la lumière du jour et risquent de déclencher
le dispositif d'arrêt. Ne pas pointer d'autres appareils
d'éclairage vers le détecteur.
NOTE : La technologie DualZoneMC est ajoutée de
façon optionnelle à certains produits à détecteur de
mouvement de HeathMD/Zenith. Cette fonction ajoute
une zone de détection sous le détecteur de mou-
vement. La technologie DualZoneMC n’exige aucun
réglage additionnel et fonctionne avec les détecteurs
de mouvements classiques.
Le moins sensible Le plus sensible
Détecteur
Mouvement
Vis de
blocage
Rotule
Pointer le détec-
teur vers le bas
pour réduire la
couverture
Pointer le détec-
teur vers le haut
pour augmenter
la couverture
DualZoneMC
DualZoneMC
Mouvement
NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.
ESSAIS ET RÉGLAGES
❒Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
NOTE: Le capteur doit se réchauffer 1 1/2minute avant
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/2
minute.
NOTE:CumpleconlasnormasENERGYSTAR®cuando
la función DualBrite®está apagada y la fase ON-TIME
está calibrada parpara 1 o 5 minutos.
❒Placez le bouton RANGE en position médiane (à
mi-cheminentreMINetMAX),leboutonDualBriteMD
à OFF et le bouton ON-TIME à TEST.
AVERTISSEMENT:Risqued'incendie !Nepas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.

17
598-1162-02
FICHE TECHNIQUE
Portée . . . . . . . . . . . . 21 m avec amplification de
portée hors circuit et de 30,5 m
losqu’en circuit (varie selon la
température environnante).
Portée verticale . . . . . Jusqu'à 4,6 m
Angle de détection. . . Jusqu’à 240˚ horizontalement,
Jusqu'à 80° verticalement
Charge électrique . . . Puissance maximum de 200
W, avec lampes au tungstène
halogène (Jusqu’à 100 Watts
Maximum par douille)
Courant requis
(lampes éteintes). . . . 120 V c.a., 60 Hz.
Modes de
fonctionnement . . . . . Essai, automatique et priorité
manuelle
Minuterie . . . . . . . . . . 1, 5 ou 20 minutes
DualBriteMD . . . . . . . . Horscircuit, 3, 6 heures, crépus-
cule-aurore
Ampoule de
remplacement . . . . . . Halogène à deux broches, T4
de 100 watts, G4, 120 Vca
CAUSE POSSIBLE
1. Unprojecteursetrouvetropprèsdudétecteur
delacommanded’éclairageouestpointévers
des objets tout près dont la chaleur déclen-
che le détecteur. (Éloigner le projecteur du
détecteur ou des objets avoisinants).
2. Le détecteur de la commande d’éclairage
pointe vers une source de chaleur comme
un évent d’aération, un évent de sécheuse
ou une surface peinte de couleur vive réflé-
chissantlachaleur.(Réorienter le détecteur.
Réduisez la portée).
3. La commande d'éclairage est en mode
manuel. (La remettre en mode AUTO).
1. La chaleur ou la lumière des projecteurs
peut allumer et éteindre alternativement
la commande d’éclairage. (Éloigner les
projecteurs du détecteur).
2. La chaleur qui est réfléchie par d’autres
objets peut affecter la commande d’éclai-
rage. (Réorienter le détecteur).
3. La commande d’éclairage est en mode
essai et se réchauffe. (Le clignotement est
normal dans ces deux cas).
1. Le capteur détecte son propre éclairage.
(Repositionner les lampes pour que l’aire
sous le capteur demeure relativement
sombre).
1. Le capteur est situé dans un endroit rela-
tivement sombre. (Déplacer le capteur ou
utiliser un réglage de 3 h ou de 6 h).
SYMPTÔME
Les lampes res-
tent allumées
continuelle-
ment.
Les lampes
clignotent.
L’éclairage
clignote une fois,
puis reste éteint
en mode manuel.
L’éclairage
s’allume trop tard
sous le réglage
crépuscule-aube.
SYMPTÔME
Les lampes ne
s’allument pas.
Les lampes
s’allument le
jour.
Les lampes
s’allument sans
raison appa-
rente.
CAUSE POSSIBLE
1. L’interrupteur d’éclairage est en position
hors circuit.
2. Les projecteurs sont brûles ou desserrés.
3. Lefusibleducircuitasautéouledisjoncteur
est en position hors circuit.
4. La fonctionde mise hors circuit à lalumière
du jour est engagée. (Revérifier quand il
fait nuit).
5. Mauvais câblage, s’il s’agit d’une nouvelle
installation.
6. Mauvaise orientation. (Réorienter le détec-
teur pour obtenir la couverture désirée).
1. La commande d’éclairage est installée
dans un endroit relativement sombre.
2. La commande d’éclairage est en mode
essai. (Placer l’interrupteur ON-TIME).
1. La commanded’éclairagepeutdétecterde
petitsanimaux,desarbresagitésparlevent
ou la circulation automobile.(Réorienter le
détecteur).
2. La portée est trop élevée. (Réduisez la
portée)
3. La minuterie DualBrite®est en circuit
(ON).
GUIDE DE DÉPANNAGE
HeathCo LLC se réserve le doit d’abandonner tout
produit et d’en changer les spécifications, en tout temps
et sans contracter quelque obligation que ce soit quant
à l’incorporation de nouvelles caractéristiques aux
produits déjà vendus.

18 598-1162-02
GARANTIE LIMITÉE DE DIX ANS
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques.Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de dix ans à compter de la date d’achat, toute anomalie de fonctionnement imputable
à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas
couverts par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses
composants fournis invalidera totalement la présente garantie.Cette garantie n’inclut pas le remboursement
pour le dérangement, l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’ex-
pédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements
et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES
OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DETOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEA-
THCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET
PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus
pourrait ne pas s’appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin
pour toutes vos demandes liées à la garantie.
SERVICE TECHNIQUE
Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide
avant de retourner l’article au magasin.
En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le
problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC,
du lundi au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro
du modèle, date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.

19
598-1162-02
Notes / Notas _________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________

20 598-1162-02
Staple Purchase Receipt Here
Engrape aquí el recibo de compra
Agrafez le reçu d’achat ici
PLEASE KEEP YOUR DATED SALES RECEIPT,
IT IS REQUIRED FOR ALL WARRANTY REQUESTS.
POR FAVOR GUARDE SU RECIBO DE VENTA FECHADO; SE LO
REQUIERE PARA CUALQUIER SOLICITUD DE GARANTÍA.
VEUILLEZ CONSERVER LE REÇU PORTANT LA DATE D'ACHAT;
VOUS EN AUREZ BESOIN POUR TOUTES VOS DEMANDES
LIÉES À LA GARANTIE.
Purchase Information
Información de la compra
Renseignements d’achat
Model #: _________________ Date of Purchase:_____________
Nº de modelo / N° de modèle Fecha de compra / Date d’achat
