Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieser hochwertigen HELIX
Endstufe. Diese Verstärker wurden nach neuesten techni-
schen Erkenntnissen entwickelt und zeichnen sich durch
hervorragende Verarbeitung und überzeugende Techno-
logie aus. Nach nahezu 30 Jahren Erfahrung in der
Erforschung und Entwicklung von Audiokomponenten setzt
sie neue Maßstäbe in puncto Preis-Leistungsverhältnis.
Das neue HELIX Design macht sie zu einer außergewöhn-
lichen, leistungsstarken Endstufe der Spitzenklasse. Viel
Freude an diesem Produkt wünscht Ihnen das Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Verstärkern
Um alle Möglichkeiten optimal ausschöpfen zu können,
lesen Sie bitte sorgfältig die nachfolgenden Installations-
hinweise. Wir garantieren, dass jedes Gerät vor Versand
auf seinen einwandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie den Minus-
anschluss der Autobatterie. Wir empfehlen Ihnen die
Installation von einem Einbauspezialisten vornehmen zu
lassen, da der Nachweis eines fachgerechten Einbaus und
Anschlusses des Gerätes Voraussetzung für die Garantie-
leistungen sind.
Installieren Sie Ihren Verstärker an einer trockenen Stelle
im Auto und vergewissern Sie sich, dass der Verstärker am
Montageort genügend Kühlung erhält. Montieren Sie das
Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne
Luftzirkulation oder in der Nähe von wärmeabstrahlenden
Teilen oder elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muß der Verstärker profes-
sionell befestigt werden. Dieses geschieht über die 4 bei-
liegenden Schrauben, die in eine Montagefläche einge-
schraubt werden, die genügend Halt bieten muss. Bevor
Sie die Schrauben im Montagefeld befestigen, vergewis-
sern Sie sich, dass keine elektrischen Kabel und
Komponenten, hydraulische Bremsleitungen, der
Benzintank etc. dahinter verborgen sind. Diese könnten
sonst beschädigt werden. Achten Sie darauf, daß solche
Teile sich auch in der doppelten Wandverkleidung verber-
gen können.
Allgemeines zum Anschluss der Verstärker
Der Verstärker darf nur in Kraftfahrzeuge eingebaut wer-
den, die den 12V Minuspol an Masse haben. Bei anderen
Systemen können der Verstärker und die elektrische
Anlage des Kfz beschädigt werden.
Die Plusleitung für die gesamte Anlage sollte in einem
Abstand von max. 30 cm von der Batterie mit einer
Hauptsicherung abgesichert werden. Der Wert der
Sicherung errechnet sich aus der maximalen Strom-
aufnahme der Car-Hifi Anlage. Die Kabelverbindungen
müssen so verlegt sein, daß keine Klemm-, Quetsch-oder
Bruchgefahr besteht. Bei scharfen Kanten (Blechdurch-
führungen) müssen alle Kabel gegen Durchscheuern
gepolstert sein.
Ferner dürfen die Stromversorgungskabel niemals mit
Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren,
Brandkontrollmodulen, Benzinleitungen etc.) verlegt wer-
den.
Um eine sichere Installation zu gewährleisten, sollte auf
hohe Qualität der verwendeten Anschlussmaterialien
geachtet werden.
DEUTSCH

4

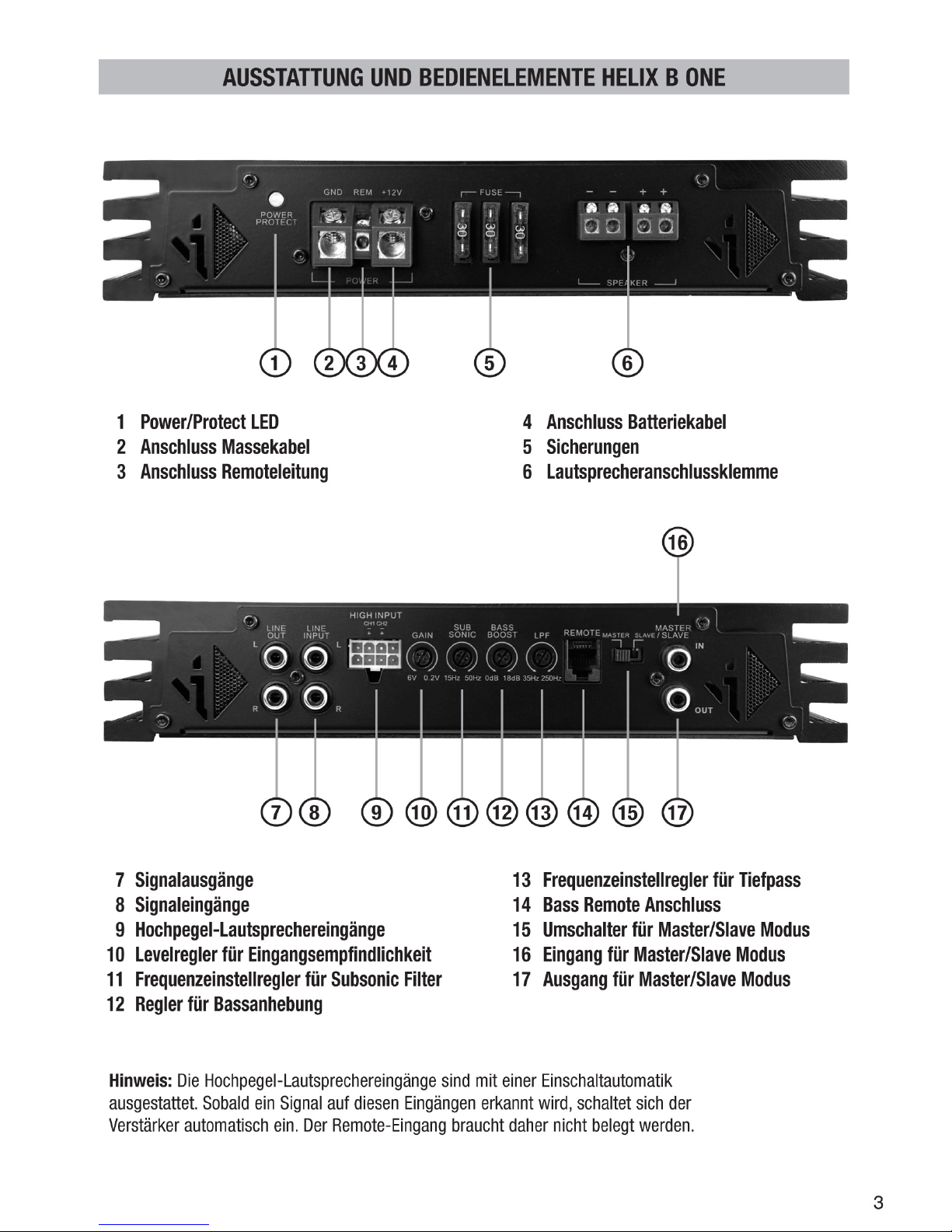

1 Power/Protect LED
Die Power/Protect LED zeigt den Betriebszustand des
Verstärkers an. Leuchtet die LED grün, ist der Verstärker
eingeschaltet und betriebsbereit. Bei rot leuchtender LED
besteht eine Fehlfunktion des Verstärkers.
Diese Fehlfunktion kann unterschiedliche Ursachen
haben, da die HELIX B ONE mit verschiedenen elektroni-
schen Schutzschaltungen ausgestattet ist. Sie schalten
den Verstärker bei Überhitzung, Über- und Unterspan-
nung, Kurzschluss am Lautsprecherausgang, Impedan-
zunterschreitung und Fehlanschluss ab.
Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie
z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Falsch-
einstellungen und Übertemperatur. Sollte sich der Verstär-
ker nach der Beseitigung der Fehlerquelle nicht wieder
einschalten lassen, liegt ein Defekt vor und das Gerät muß
mit Fehlerbeschreibung und Kaufbeleg zur Reparatur an
den Händler zurückgegeben werden.
2 Anschluss Massekabel
Das Massekabel sollte am zentralen Massepunkt (dieser
befindet sich dort, wo der Minuspol der Batterie zum Metall-
chassis des Kfz geerdet ist) oder an einer blanken, von Lack-
resten befreiten Stelle des Kfz-Chassis angeschlossen wer-
den. Der empfohlene Querschnitt beträgt mindestens 25 mm2.
3 Anschluss Remoteleitung
Die Remoteleitung wird mit dem automatischen Antennen-
anschluss des Steuergerätes (Radio) verbunden. Dieser ist
nur aktiviert, wenn das Steuergerät EIN-geschaltet ist.
Somit
wird der Verstärker mit dem Steuergerät ein- und aus-
geschaltet.
4 Anschluss Batteriekabel
Das +12 V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Der empfohlene Querschnitt beträgt
mindestens 25 mm2.
5 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und schüt-
zen vor einem geräteinternen Fehler, d.h. die Anlage muss
mit einer zusätzlichen Sicherung in Nähe der Batterie (max.
30 cm entfernt) abgesichert werden. Der Sicherungswert für
die HELIX B ONE beträgt 3 x 30 Ampere.
6 Lautsprecheranschlussklemmen
Zum Anklemmen der Lautsprecherkabel.
Anschlussdiagramme siehe Seite 6.
Verbinden Sie niemals die Lautsprecherkabel mit der
Kfz-Masse (Fahrzeugkarosserie). Dieses kann Ihren
Verstärker zerstören. Achten Sie darauf, dass alle
Lautsprechersysteme phasenrichtig angeschlossen sind,
d.h. Plus zu Plus und Minus zu Minus. Vertauschen von
Plus und Minus hat einen Totalverlust der Basswiederga-
be zur Folge. Der Pluspol ist bei den meisten Lautspre-
chern gekennzeichnet.
Die Impedanz pro Kanal sollte 2 Ohm nicht unterschreiten,
da die Schutzelektronik den Verstärker sonst abschaltet.
7 Signalausgänge
Breitband (Fullrange) Cinch-Signalausgänge zur Ansteuerung
weiterer Verstärker.
8 Signaleingänge
Die HELIX B ONE besitzt einen Stereo-Cinch-Eingang
(2 RCA-Anschlüsse) als Signaleingänge, die mit dem/den
Vorverstärkerausgang/-ausgängen bzw. Line Outputs des
Steuergerätes (Headunit, Prozessor, etc.) verbunden
werden können.
Bei Belegung von nur einem der beiden Signaleingänge
muss die Ausgangslautstärke über den GAIN-Regler ange-
passt werden oder es kann ein Y-Cinch-Adapter verwendet
werden.
9 Hochpegel-Lautsprechereingänge
Die HELIX B ONE besitzt zusätzlich vier Hochpegel-
Lautsprechereingänge, die direkt mit den Lautsprecher-
ausgängen der Headunit verbunden werden können.
Es wird empfohlen, den Highlevel-Eingang ausschließlich
mit dem beiliegenden Anschlusskabel oder mit den optio-
nal erhältlichen HELIX-Kabelbäumen zu verwenden, um
einen Fehlanschluss sowie eine Beschädigung des
Anschlusses zu vermeiden.
10 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangsempfindlichkeit
der Kanäle an die Ausgangsspannung des angeschlosse-
nen Steuergerätes angepaßt werden. Diese Regler sind
keine Lautstärkeregler, sondern dienen nur der
Anpassung. Der Regelbereich ist 0,2 bis 6 V.

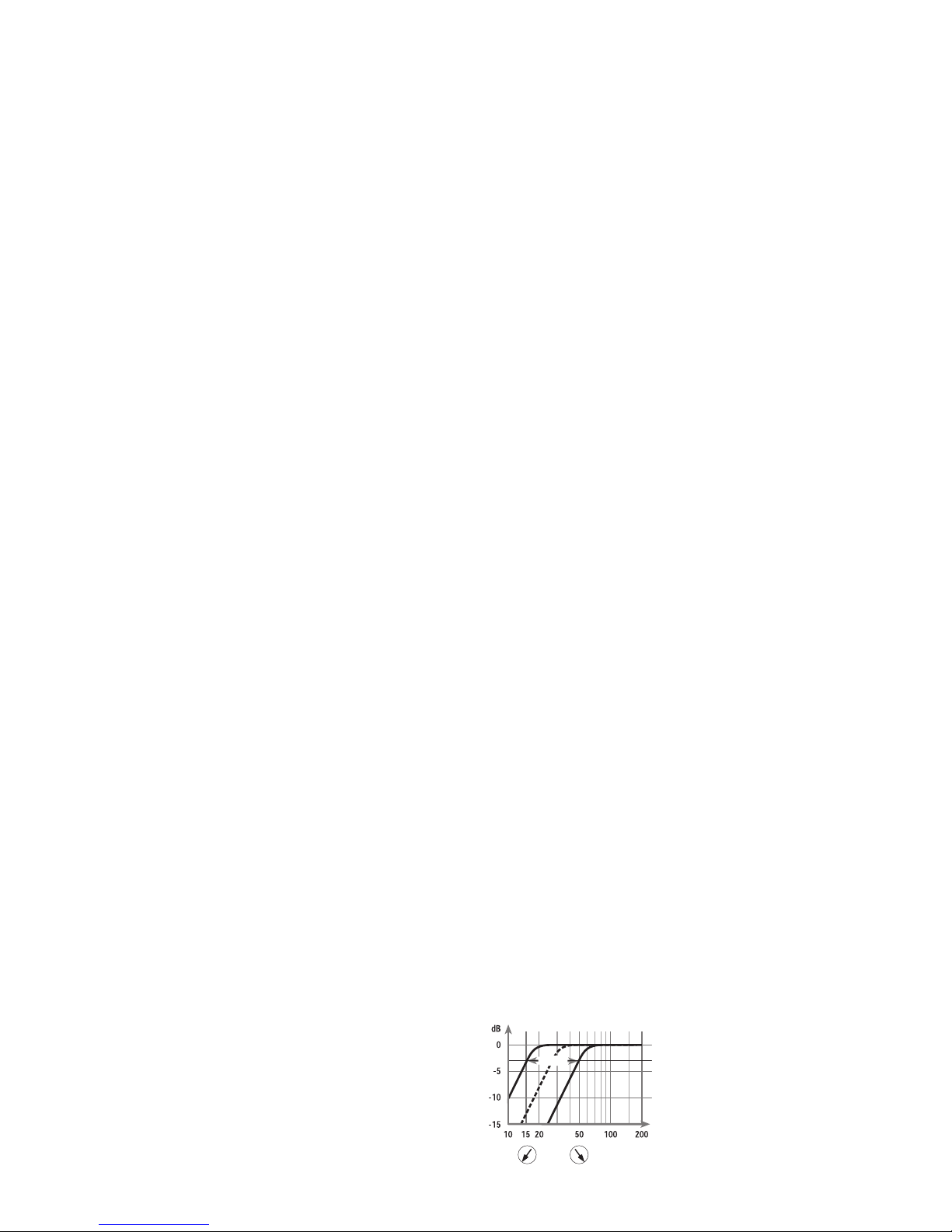

11 Frequenzeinstellregler für den Subsonic Filter
Mit Hilfe des regelbaren Subsonic Filters kann der
Verstärker und auch der Subwoofer entlastet werden,
indem diese von nicht reproduzierbaren Frequenzen
befreit werden (vergleichbar mit einem Hochpassfilter).
Der Regelbereich liegt bei 15 - 50 Hz.
15 Hz 50 Hz
Hz
variabel

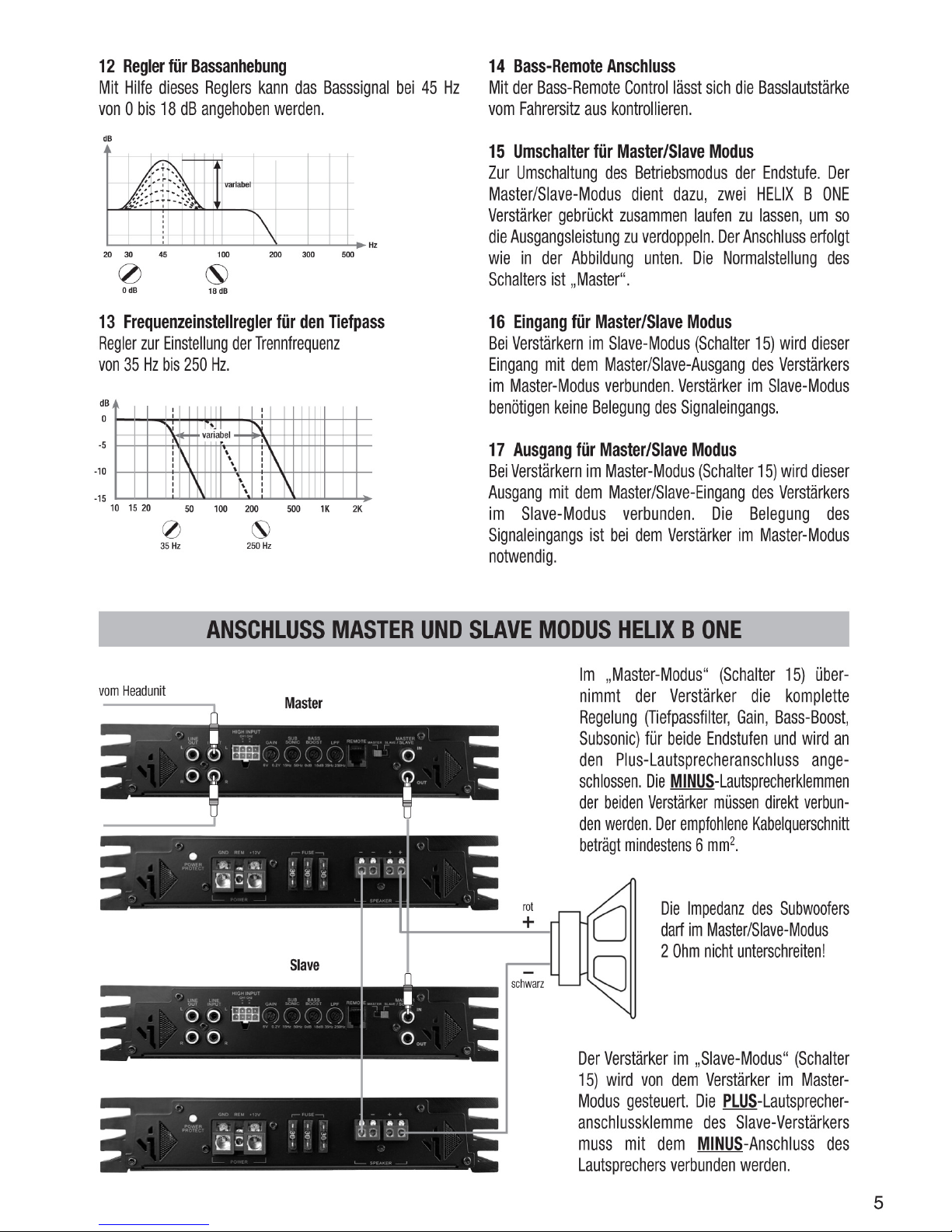

7
Dear Customer,
congratulations on your purchase of this high-quality
HELIX amplifier. This series highlights best quality,
excellent manufacturing and state-of-the-art technology.
After 30 years of experiences in the research & develop-
ment of audio products this amplifier generation sets new
standards. The attractive typical HELIX design makes this
amplifier an outstanding and top of the class product.
We wish you many hours of enjoyment with your new
HELIX amplifier.
Yours
AUDIOTEC FISCHER Team
General installation instructions for HELIX amplifiers
To find out how HELIX amplifiers work best for you, read
this manual carefully and follow the instructions for instal-
lation. We guarantee that this product has been checked
for proper functioning before shipping.
Before you start installation, disconnect the car battery at
the minus pole. We would urge you to have the installation
work carried out by a specialist as verification of correct
installation and connection of the unit is a prerequisite for
warranty cover of the HELIX amplifier.
Install your amplifier at a dry location where there is
sufficient air circulation to ensure adequate cooling of the
equipment. For safety reasons, the amplifier must be
secured in a professional manner. This is performed by
means of four fixing screws screwed into a mounting
surface offering sufficient retention and stability.
Before drilling the holes for the screws, carefully examine
the area around the installation position and make sure
that there are no electrical cables or components,
hydraulic brake lines or any part of the petrol tank located
behind the mounting surface - otherwise these could be
damaged. You should be aware of the fact that such
components may also be concealed in the double-skin
trim panels/mouldings.
General instruction for connecting the amplifiers
The HELIX amplifiers may only be installed in motor
vehicles which have a 12 Volt minus pole connected to the
chassis ground. Any other system could cause damage to
the amplifier and the electrical system of the vehicle.
The plus cable from the battery for the complete system
should be provided with a main fuse at a distance of max.
30 cm from the battery. The value of the fuse is calculated
from the maximum total current input of the car audio
system.
Install the cabling in a manner which precludes any danger of
the leads being exposed to shear, crushing or rupture forces.
If there are sharp edges in the vicinity (e.g. holes in the
bodywork) all cables must be cushioned and protected to
prevent fraying.
Never lay the power supply cables adjacent to leads and
lines connecting other vehicle equipment (fan motors, fire
detection modules, gas lines etc.).
In order to ensure safe installation, use only high-quality
connections and materials. Ask your dealer for high quality
accessories.
ENGLISH

9
1 Power/Protect LED
The Power/Protect LED indicates the operating state
of the amplifier. A green LED shows that the amplifier is
ready for operation.
A red LED indicates that a malfunction has occurred.
A malfunction may have different causes as the HELIX B
ONE is equipped with different protective circuits. These
protections shut off the amplifier in case of overheating,
over- and undervoltage, short-circuit on loudspeakers,
low impedance and false connection.
Please check for connecting failures such as short-
circuits, wrong connections, wrong adjustments and over-
temperature. If the amplifier does not turn on it is defect
and has to be send to your local authorized dealer for
repair service. A detailed description of the malfunction
and the purchase receipt has to be attached.
2 Connecting the ground cable
The ground cable should be connected to a central
ground reference point (this is located where the negative
terminal of the battery is grounded at the metal body of the
vehicle), or to a bright bare-metal location on the vehicle
chassis, i.e. an area which has been cleaned of all paint
residues. Recommended cross section: min. 25 mm2.
3 Connecting the remote lead
The remote lead should be connected to the automatic
antenna (aerial positive) output of the head unit (radio).
This is only activated if the head unit is switched ON. Thus
the amplifier is switched on and off with the head unit.
4 Connecting the battery cable
Connect the +12 V power cable to the positive terminal of
the battery. Recommended cross section: min. 25 mm2.
5 Fuses
The input fuses are connected in parallel and provide
protection against an internal equipment fault, i.e. the
system must be additionally protected by a further line
fuse located in the vicinity of the battery (max. distance
from battery: 30 cm / 12"). The fuse value for the HELIX
B ONE is 3 x 30 Amperes.
6 Speaker terminals
To connect the speaker cables.
See figures on page 10.
Never connect the loudspeaker cables with the car
chassis ground. It damages your amplifier. Ensure that the
loudspeaker systems are correctly connected (phase), i.e.
plus to plus and minus to minus. Exchanging plus and
minus causes a total loss of bass reproduction. The plus
pole is indicated on most speakers.
The impedance per channel should not be lower than
2 Ohms. In this case the protection electronics shut down
the amplifier.
7 Signal outputs
Wide band (fullrange) RCA outputs to connect other
amplifiers.
8 Signal inputs
The HELIX B ONE is equipped with two RCA inputs. They
can be connected with the pre-amplifier output/outputs or
line outputs of the control device (head unit, processor
etc.).
In case only one of the signal inputs is connected, the
output level must be adjusted with the GAIN control or a
Y-RCA adapter can be used.
9 Highlevel speaker input
The HELIX B ONE is equipped with four extra highlevel
speaker inputs. They can be directly connected to the
speaker outputs of the head unit.
We recommend to operate the highlevel input only
with the enclosed connecting cable or with a HELIX wire
harness (optional).
10 Level controls for input sensitivity
These controls can be used to match the input sensitivity
of the individual channels to the output voltage of the
connected head unit. These controls are not volume
controls and are solely intended for the purpose of
sensitivity trimming. The control range extends from
0,2 to 6 V.

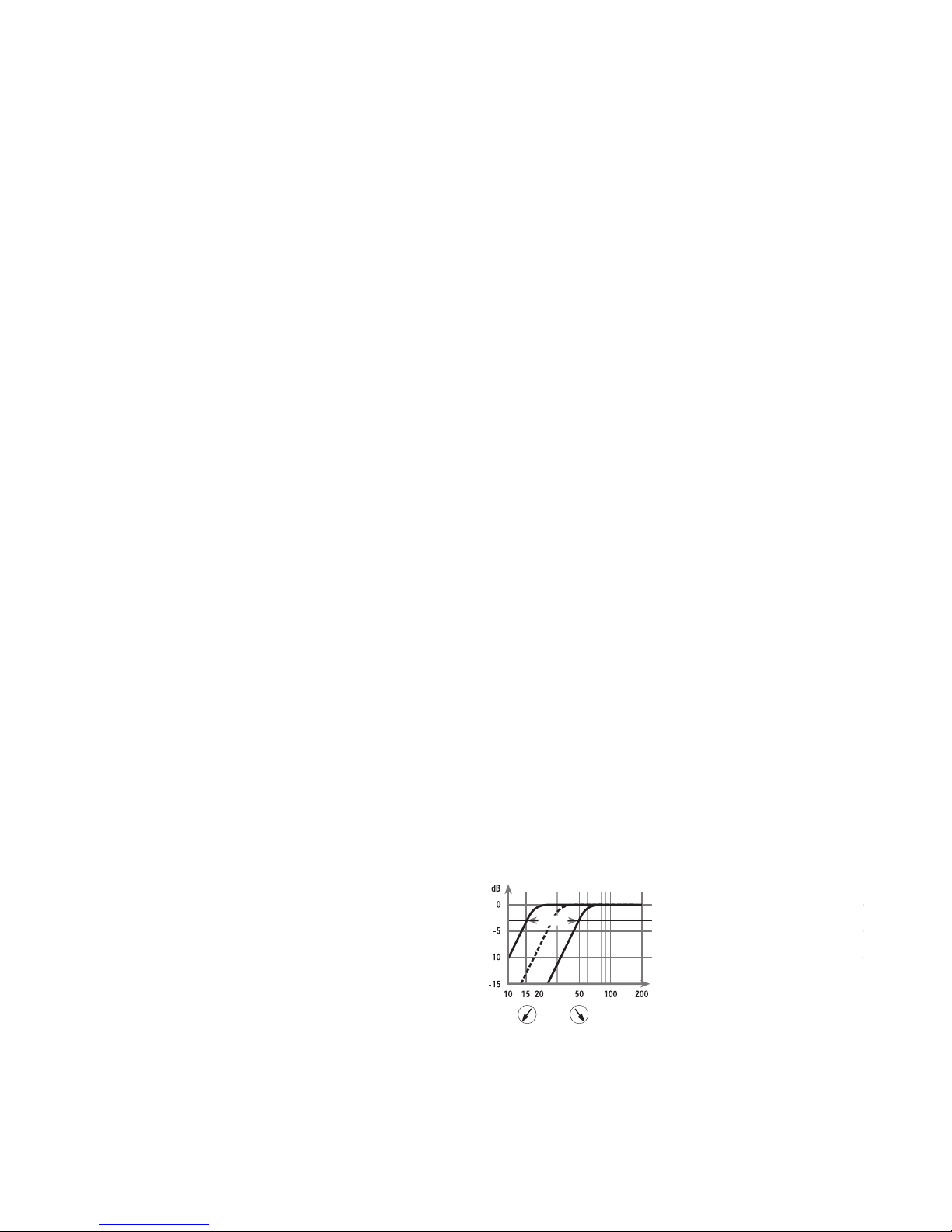

11 Frequency control subsonic filter
The adjustable subsonic filter relieves the amplifier
and/or the subwoofer from non-repeatable frequencies
(similar to a highpass filter). The control range extends
from 15 - 50 Hz
15 Hz 50 Hz
Hz
variabel

Audiotec Fischer GmbH
Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg
Tel.: [phone] · Fax: [phone]
E-mail: [e-mail] · Internet: www.audiotec-fischer.com
