Heylo VC 30 H User manual

BEDIENUNGSANLEITUNG
USER MANUAL
www.heylo.de
Stand: 02/2017
Art.-Nr. 1 700100
Art.-Nr. 1 700101
VC 30 H + M
Sicherheitssauger
DER EXPERTE FÜR PROFIS
DE Sicherheitssauger
EN Dust extractor
107412535 A (02. 2017)
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

Bedienungsanweisungen ............................................................................................. 17
Operating instructions .................................................................................................. 28
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

VC 30 M
VC 30 H
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

Operating elements
1
2
7
8
10
3
4
5
6
9
12
11
13
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

1A 2A M
1
2
1
1
2
1
3
3
4
4
5
5
5
6
6
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

3A M
!!
4A
!!
1
1
2
4
3
5
6
6
1
2
1
4
3
6
5
6
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

5A
ø21 ø21
ø27 ø27
ø32 ø32
ø36 ø36
ø38 ø38
ø
2
1
ø
2
7
ø
3
2
ø
3
6
ø
3
8
3
4
2
1
MAX.
MIN.
B*)
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

6A6A
1 2
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

7A*)
x4
1 1
2
2
3A
3A
4A
4A
4A
4A
3B
4B
4B
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

8A*)
x2
x2
x4
1B
20 m/s
=
=
1
3
2

KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

2B
10 sec.
1
2
3B
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

1C
B*)
1D M
1
2
3
4
2
5
5
6
7
1
2
3
2
4
5
6
7
8
8
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

2D M
!!
2
1
1
4
3
6
7
8
8
5
3D
!!
2
2
3
1
4
5
6
8
9
9
7
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

4D M4D
4
6
5
2
3
18
7
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

5D
x4
1
1
2
4
3
5
6D
1
2
3
4
56
7
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

7D 7D
1
2
1
3
4
5
6
7
8
8
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

1)AGW=Arbeitsplatzgrenzwert, *) Optionales Zubehör / Optionen sind modellabhängig
Übersetzung der Originalanleitung
17
Kurzanleitung
Bedienelemente:
1. Griff
2. Zubehörfach
3. Verschluss
4. Lenkrollen
5. Behälter
6. Einlassstutzen
7. Schalter
8. Geschwindigkeitsregler
9. Zubehörstecker
10. Schlauchhaken
11. Einstellung Schlauchdurchmesser
12. LED-Anzeige
13. Einlasskappe
Illustrierte Kurzanleitung
Die illustrierte Kurzanleitung soll Sie bei Inbe-
triebnahme, Benutzung und Lagerung des Geräts
unterstützen. Die Anleitung ist in vier Abschnitte ge-
gliedert, die durch die folgenden Symbole gekenn-
zeichnet sind:
A
Vorbereitung
LESEN SIE BITTE VOR DER BENUTZUNG DIE
BETRIEBSANLEITUNG!
1A - Zubehör auspacken
2A - Filterbeutel einsetzen
3A - Entsorgungsbeutel einsetzen
4A - Sicherheitsfilterbeutel einsetzen

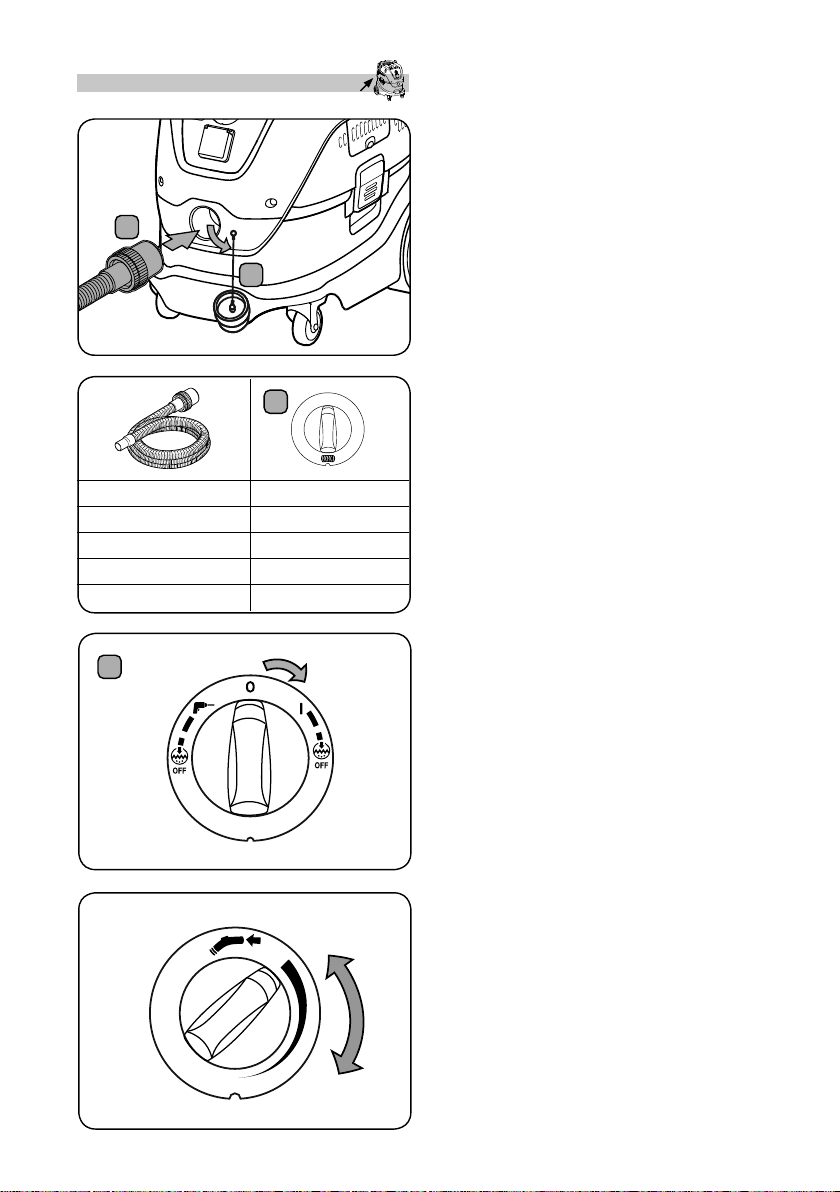

5A - Schlauch anschließen und Betrieb
6A - Zubehör einsetzen

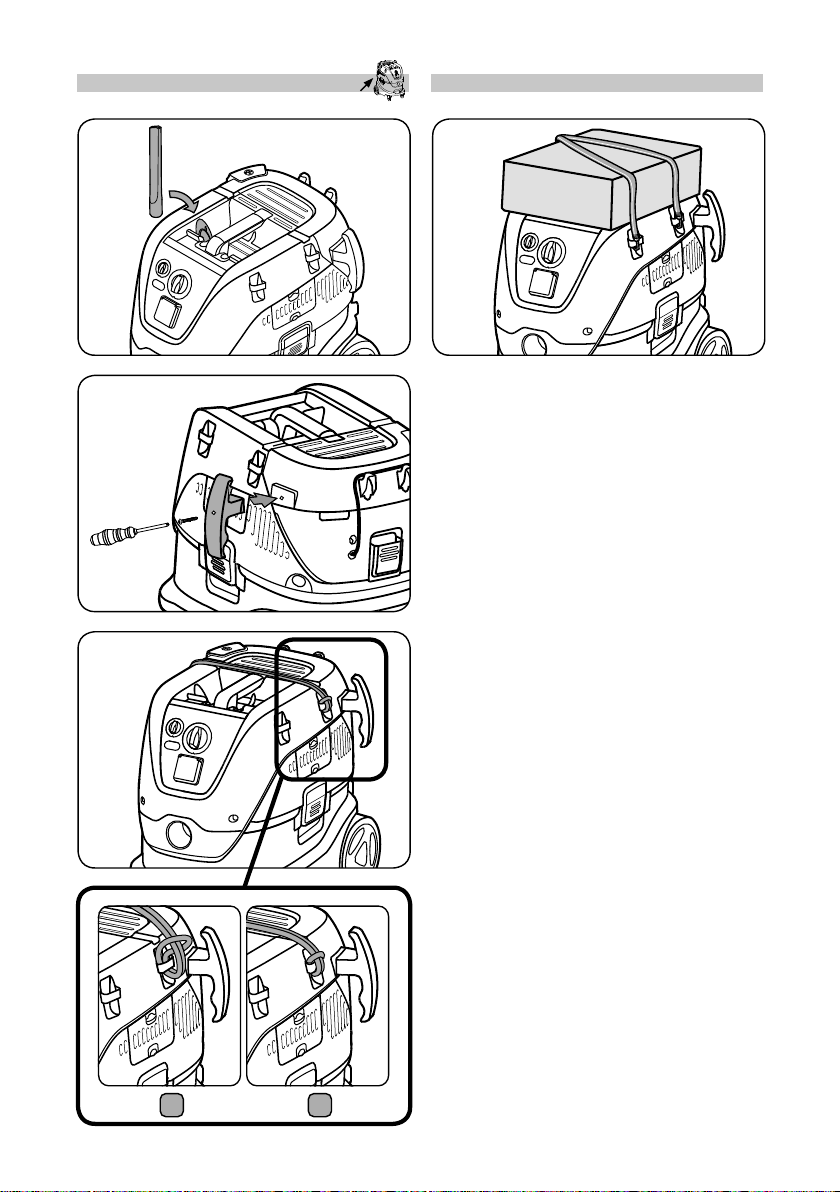

7A - Adapterplatte einsetzen*)
8A - Zuggriff einsetzen*)
B
Bedienung und Betrieb

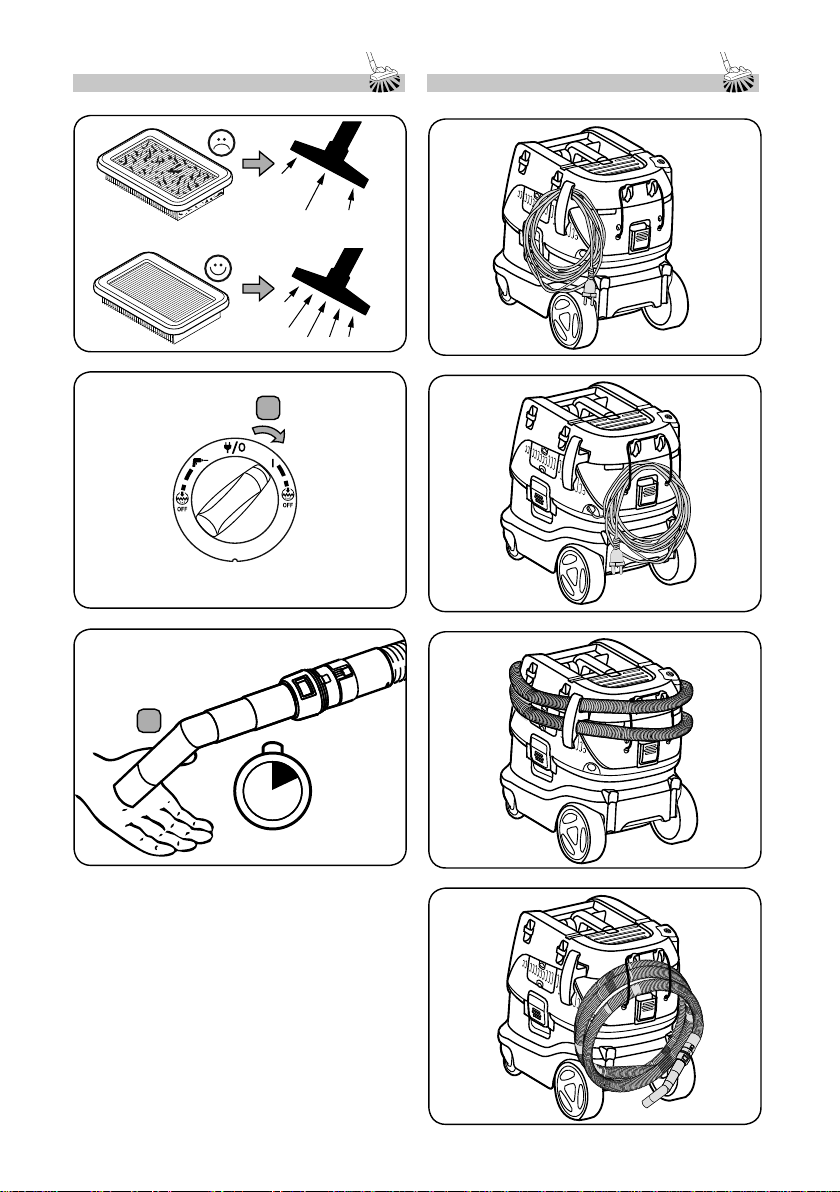

1B - Durchflussmenge und Filterwarnung
2B - Automatisches Filterreinigungssystem
3B - Kabel- und Schlauchaufbewahrung
C
Elektrogeräte anschließen
1C - Anschluss für Zusatzgeräte
D
Wartung:
1D - Filterbeutel auswechseln

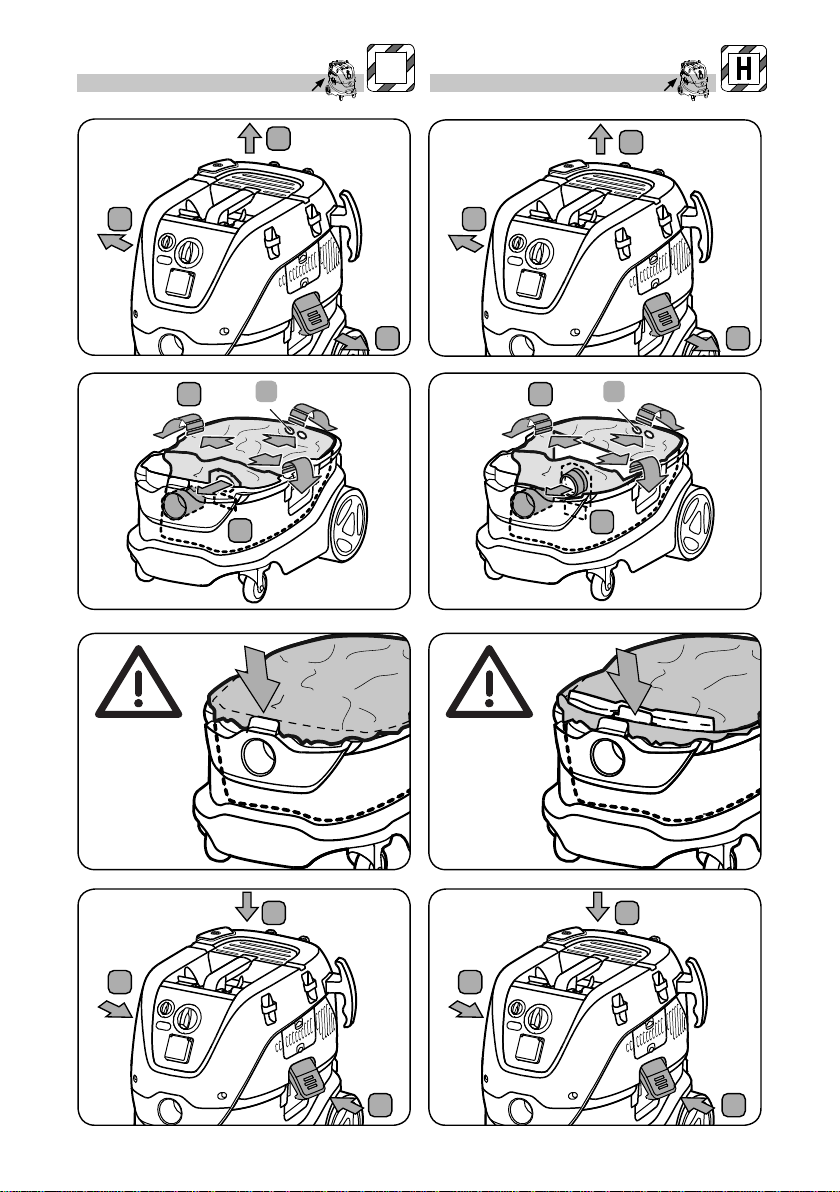

2D - Entsorgungsbeutel auswechseln
3D - Sicherheitsfilterbeutel auswechseln
4D - Filter für Staubklasse M & H auswechseln

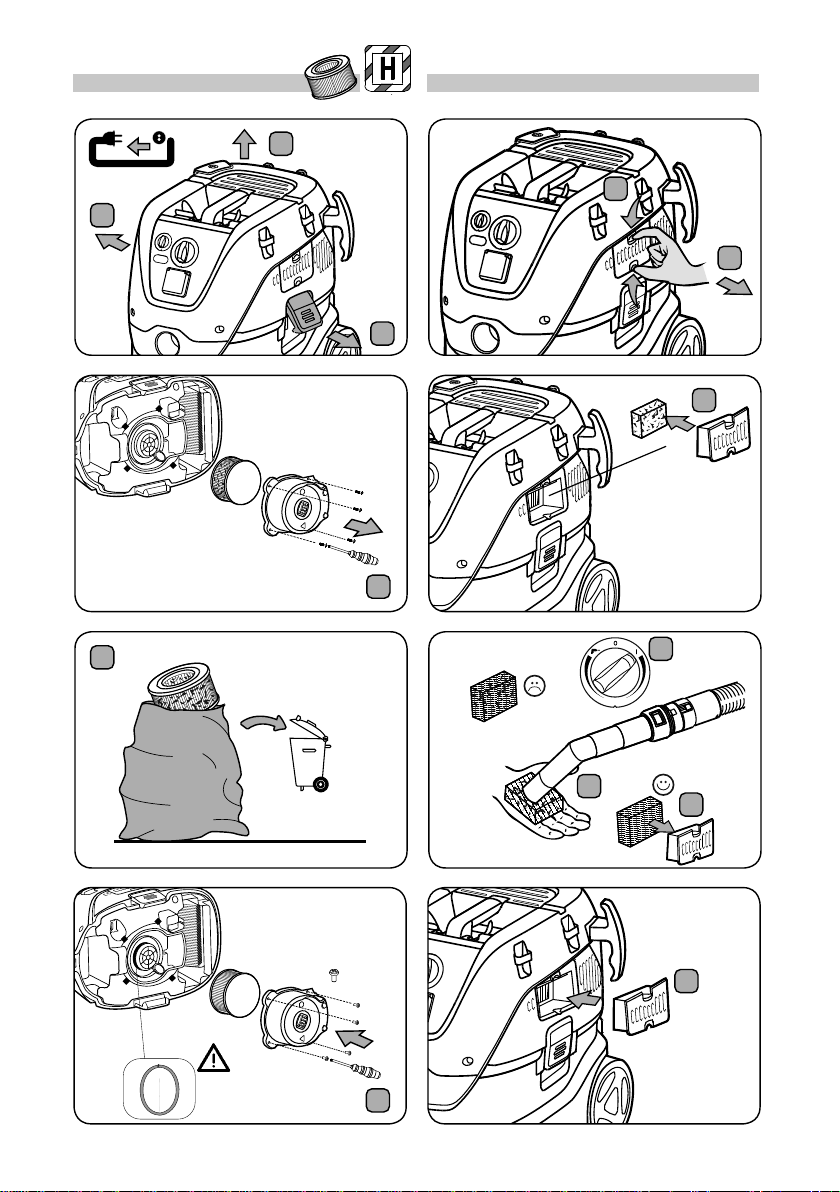

5D - Hauptfilter für Staubklasse H auswechseln
6D - Luftdiffusor der Motorkühlung reinigen
7D - Dichtungen und Schwimmer reinigen
Inhalt
1 Sicherheitshinweise ................................ 18
1.1 Kennzeichnung von Hinweisen................ 18
1.2 Bedienungsanleitung ............................... 18
1.3 Zweck und bestimmungsgemäße
Verwendung............................................. 18
1.4 Elektrischer Anschluss............................. 19
1.5 Verlängerungskabel................................. 19
1.6 Garantie................................................... 19
1.7 Wichtige Warnhinweise............................ 19
2 Gefahrenhinweise .................................. 21
2.1 Elektrische Teile....................................... 21
2.2 Gefährlicher Staub................................... 21
2.3 Ersatzteile und Zubehör........................... 22
2.4 Explosionsgefährdete oder
entflammbare Umgebungen .................... 23
3 Bedienung und Betrieb ........................... 23
3.1 Starten und Bedienen des Geräts ...........23
3.2 Ein-/Ausschaltautomatik für
Elektrowerkzeuge*)................................... 23
3.3 Automatisches Filterreinigungssystem .... 23
3.4 Volumenstrom-Überwachung .................. 24
3.5 Antistatischer Anschluss*) ........................ 24
3.6 Kühlluftfilter.............................................. 24
3.7 Nasssaugen............................................. 24
3.8 Trockene Stoffe saugen...........................25
4 Nach Gebrauch des Geräts .................... 25
4.1 Nach Gebrauch........................................ 25
4.2 Transport.................................................. 25
4.3 Lagerung.................................................. 25
4.4 Lagerung von Zubehörteilen.................... 25
4.5 Recycling des Geräts............................... 25
5 Wartung .................................................... 26
5.1 Regelmäßige Wartung und Inspektion.....26
5.2 Wartung ................................................... 26
6 Weitere Informationen ............................ 26
6.1 EU-Konformitätserklärung ....................... 26
6.2 Technische Daten.................................... 27
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

1)AGW=Arbeitsplatzgrenzwert, *) Optionales Zubehör / Optionen sind modellabhängig
Übersetzung der Originalanleitung
18
1 Sicherheitshinweise
Dieses Dokument enthält die Kurzanleitung sowie
wichtige Sicherheitsinformationen zum Gerät. Sie
müssen diese Bedienungsanleitung sorgfältig le-
sen, bevor Sie das Gerät zum ersten Mal in Betrieb
nehmen. Heben Sie diese Anleitung für die spätere
Verwendung auf.
Weitere Informationen
Weitere Informationen zum Gerät finden Sie auf
unserer Internetseite www.Heylo.de
Bei Fragen wenden Sie sich bitte an den HEY-
LO-Service in Ihrem Land.
Siehe Rückseite dieses Dokuments.
1.1 Kennzeichnung von Hinweisen
GEFAHR
Eine Gefahr, die zu schweren Schäden und
Verletzungen, sogar tödlichen, führen kann.
WARNUNG
Eine Gefahr, die zu schweren Verletzungen,
sogar tödlichen, führen kann.
VORSICHT
Eine Gefahr, die zu leichteren Verletzungen
und Schäden führen kann.
1.2 Bedienungsanleitung
Das Gerät darf
• nur von Personen eingesetzt werden, die in der
korrekten Anwendung unterwiesen und explizit
mit der Bedienung beauftragt wurden
• nur unter Aufsicht betrieben werden
• Dieses Gerät darf nicht von Personen (ein-
schließlich Kindern) mit körperlichen oder geis-
tigen Einschränkungen oder ohne ausreichende
Erfahrungen und Kenntnisse benutzt werden.
• Kinder müssen beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät spielen.
• Keine unsicheren Arbeitsmethoden einsetzen.
• Verwenden Sie das Gerät niemals ohne Filter.
• In den folgenden Situationen das Gerät aus-
schalten und den Netzstecker ziehen:
• Vor Reinigung und Wartung
• Vor dem Auswechseln von Teilen
• Vor Änderungen am Gerät
• Falls sich Schaum entwickelt oder Flüs-
sigkeit austritt
Neben dieser Anleitung und den Bestimmungen zur
Unfallverhütung in Ihrem Land sind auch die Bestim-
mungen zur Sicherheit und verantwortungsvollen
Nutzung zu beachten.
Das Bedienpersonal des Gerätes ist vor der Arbeit
zu informieren ü ber:
• die Handhabung des Geräts
• vom aufzusaugenden Material ausgehende Ge-
fahren
• die sichere Beseitigung des aufgesaugten Ma-
terials
1.3 Zweck und bestimmungsgemäße
Verwendung
Dieser mobile Staubsauger wurde konstruiert, ent-
wickelt und sorgfältig getestet, damit er effizient und
sicher arbeitet, wenn er korrekt gewartet und gemäß
den folgenden Anweisungen benutzt wird.
Dieses Gerät ist ausschließlich für die kommerzielle
Nutzung, beispielsweise in Hotels, Schulen, Kran-
kenhäusern, Fabriken, Geschäften, Büros oder im
Verleihgeschäft geeignet.
Das Gerät ist auch für den industriellen Einsatz wie
in Fabriken, auf Baustellen und in Werkstätten ge-
eignet.
Unfälle aufgrund missbräuchlicher Benutzung kön-
nen nur durch die Benutzer verhindert werden.
ALLE SICHERHEITSHINWEISE LESEN UND BE-
ACHTEN.
Jegliche andere Verwendung gilt als unsachgemäße
Verwendung. Der Hersteller übernimmt keinerlei
Haftung für Schäden aus einer solchen Nutzung.
Das Risiko für solche Nutzung obliegt allein dem
Benutzer. Die zweckmäßige Verwendung beinhaltet
den korrekten Betrieb sowie regelmäßige Wartung
und Reparatur gemäß Anleitung des Herstellers.
Der Luftstrom im Sicherheitsdrucksystem muss
genau kontrolliert werden, um eine minimale Luftge-
schwindigkeit von Vmin = 20 m/s im Saugschlauch zu
erreichen.
Für Geräte mit Staubklasse H (mit Typbezeich-
nungen VC 30 H) gilt Folgendes:
Das Gerät eignet sich zum Aufnehmen von trocken-
em, nicht entflammbarem Staub, nicht entflammbare
Flüssigkeiten, gefährliche Stäube mit AGW-Wer-
ten1), krebserregende Stäube und Stäube, die mit
Krankheitserregern behaftet sind.
Geräte der Staubklasse H (mit Typbezeichnungen
VC 30 H) sind auch für die Asbestsanierung gemäß
TRGS 519 zugelassen.
WARNUNG:Dieses Gerät enthält gesundheitsgefährliche
Stäube. Entleerung und Wartung einschließlich Entfernung
des Staubbeutels dürfen nur von sachkundigen Personen
vorgenommen werden, die geeignete persönliche Schutz-
ausrüstung tragen. Nicht einschalten bevor das komplette
Filtersystem installiert und die Funktion der Volumenstrom-
kontrolle überprüft worden ist.
Staubklasse H (IEC 60335-2-69).
Zu dieser Staubklasse gehören
Stäube mit AGW-Werten1), sämtl-
iche krebserregende Stäube und Stäube, die mit
Krankheitserregern behaftet sind Sauger dieser
Staubklasse werden als Gesamtgerät geprü ft. Der
maximale Durchlassgrad beträgt 0,005 %. Die Ent-
sorgung muss staubfrei erfolgen.
Der Sicherheitsaufkleber auf der Maschine enthält
folgende Warnhinweise:
Dieses Gerät enthält die Gesundheit gefährdenden
Staub. Entleerung und Wartungsarbeiten, ein-
schließlich Entfernen des Staubsammlers, dü rfen
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

1)AGW=Arbeitsplatzgrenzwert, *) Optionales Zubehör / Optionen sind modellabhängig
Übersetzung der Originalanleitung
19
nur durch Befugte durchgefü hrt werden, die dabei
geeignete Schutzbekleidung tragen. Der Betrieb
darf nur erfolgen, wenn zuvor die komplette Filteran-
lage eingebaut und geprü ft wurde.
Beim Einsatz von Entstaubern muss auf eine ausrei-
chende Luftaustauschrate geachtet werden, wenn
die Abluft des Saugers in den Raum geblasen wird.
Bitte befolgen Sie die in Ihrem Land gü ltigen Vor-
schriften.
Für Geräte mit Staubklasse M (mit Typbezeich-
nung VC 30 M) gilt Folgendes:
trockenen, nicht brennbaren Stäuben, nicht brenn-
baren Flü ssigkeiten, Holzstäuben und gesundheits-
gefährlichen Stäuben mit AGW-Werten1) > 0,1 mg/m3
Staubklasse M (IEC 60335-2-69).
Zu dieser Staubklasse gehören
Stäube mit AGW-Werten1), > 0,1
mg/m³ sowie Holzstaub. Sauger dieser Staubklasse
werden als Gesamtgerät geprü ft Der maximale
Durchlassgrad beträgt 0,1 %, die Entsorgung muss
staubarm erfolgen.
Beim Einsatz von Entstaubern muss auf eine aus-
reichende Luftaustauschrate M geachtet werden,
wenn die Abluft des Saugers in den Raum geblasen
wird. Bitte befolgen Sie die in Ihrem Land gü ltigen
Vorschriften.
1.4 Elektrischer Anschluss
• Wir empfehlen den Anschluss des Staubsau-
gers über einen Fehlerstrom-Schutzschalter.
• Die elektrischen Teile (Steckdosen, Stecker und
Verbindungen und Verlängerungskabel) so an-
ordnen, dass die Schutzklasse eingehalten wird.
• Anschlüsse und Verbindungen von Stromkabeln
und Verlängerungskabeln müssen wasserdicht
sein.
1.5 Verlängerungskabel
1. Nur Verlängerungskabel mit den vom Hersteller
angegebenen oder höheren Spezifikationen
verwenden.
2. Bei Verwendung von Verlängerungskabeln den
Mindestdurchmesser beachten:
Kabellänge Kabelquerschnitt
< 16 A < 25 A
bis zu 20 m 1,5 mm22,5 mm2
20 bis 50 m 2,5 mm24,0 mm2
1.6 Garantie
Für die Garantie gelten unsere allgemeinen Ge-
schäftsbedingungen.
Der Hersteller haftet nicht für Schäden, die durch
nicht genehmigte Modifizierungen am Gerät, den
Einsatz von falschen Bürsten oder den Einsatz des
Geräts außerhalb des dafür vorgesehenen Verwen-
dungszwecks entstehen.
1.7 Wichtige Warnhinweise
WARNUNG
• Um die Gefahr von Feu-
er, Stromschlag oder
Verletzungen zu verrin-
gern, lesen und befol-
gen Sie bitte vor dem
Gebrauch alle Sicher-
heitshinweise und
-kennzeichen. Dieses
Gerät ist so konstruiert,
dass es sicher ist, wenn
es für die angegebenen
Reinigungsfunktionen
verwendet wird. Bei Be-
schädigung von elektri-
schen oder mechani-
schen Teilen muss das
Gerät bzw. das Zubehör
von einer qualifizierten
Servicewerkstatt oder
dem Hersteller repariert
werden, bevor das Ge-
rät wieder benutzt wird,
damit weitere Schäden
am Gerät und Verletzun-
gen der Benutzer ver-
mieden werden.
• Das Gerät nicht ver-
lassen, wenn es an-
geschlossen ist. Bei
Nichtgebrauch und vor
Wartungsarbeiten den
Netzstecker ziehen.
• Der Einsatz des Geräts
im Freien sollte auf ein
Minimum beschränkt
werden.
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte

1)AGW=Arbeitsplatzgrenzwert, *) Optionales Zubehör / Optionen sind modellabhängig
Übersetzung der Originalanleitung
20
• Das Gerät nicht be-
nutzen, wenn das Zu-
leitungskabel oder der
Netzstecker beschädigt
sind. Zum Herausziehen
des Steckers aus der
Steckdose am Stecker
ziehen, nicht am Kabel.
Den Stecker oder das
Gerät nicht mit nassen
Händen anfassen. Vor
dem Herausziehen des
Netzsteckers den Staub-
sauger ausschalten.
• Das Gerät nicht am Ka-
bel hinter sich herziehen
oder am Kabel tragen.
Das Kabel nicht als
Griff benutzen. Darauf
achten, dass das Kabel
nicht eingeklemmt oder
um scharfe Ecken oder
Kanten gezogen wird.
Mit dem Gerät nicht über
das Kabel fahren. Da-
rauf achten, dass das
Kabel nicht mit heißen
Oberflächen in Berüh-
rung kommt.
• Haare, lose Kleidungs-
stücke und Körperteile
nicht in die Nähe von
Öffnungen oder beweg-
lichen Teilen des Geräts
bringen. Das Gerät nicht
einsetzen, falls eine der
Öffnungen blockiert ist
und keine Gegenstände
in die Öffnungen ste-
cken. Die Öffnungen
frei halten von Staub,
Fusseln, Haaren und
sonstigem Material, das
den Luftstrom hemmen
könnte.
• Nicht in Außenbereichen
bei niedrigen Tempera-
turen verwenden.
• Keine entzündlichen
oder brennbaren Flüs-
sigkeiten wie Benzin
aufsaugen. Nicht in Be-
reichen verwenden, wo
solche Flüssigkeiten vor-
handen sein können.
• Keinesfalls rauchende
oder brennende Gegen-
stände (wie z. B. Ziga-
retten, Zündhölzer, hei-
ße Asche) aufsaugen.
• Bei der Reinigung auf
Treppen besonders vor-
sichtig sein.
• Nur verwenden, wenn
die Filter eingesetzt
sind.
• Wenn das Gerät nicht
richtig funktioniert, es
heruntergefallen oder
beschädigt ist, wenn es
im Freien gestanden hat
oder ins Wasser gefal-
len ist, muss es zu einer
Servicewerkstatt oder
einem Händler gebracht
werden.
• Das Gerät bei Schau-
mentwicklung oder Aus-
KHD Handels-GmbH - www.khd-kl.com - www.khd-handel.de - Fon [phone] - Autorisierter Direkthändler Heylo Produkte
