Heyner MaxxAir Pro User manual

Bedienungsanleitung
Instruction manual
Руководство
по зксплутации
PREMIUM QUALITÄT FÜR AUTOMOBILE
Germany
HEYNER
®
PROFESSIONEL • AIR • COMPRESSO R
PRO
M
axx
Ai
r
230V • 500W

Sicherung
Fuse
Предохранитель
EIN/AUS Schalter
ON/OFF Switch
Кнопка включения
выключения компрессора
Handgriff
Handle
Ручка
Präzisions Manometer
Built-in pressure gauge
Встроенный измеритель
давления
Zylinder
Big cylinder
большой
цилиндр
Stromkabel
Electric Cord
Соединительный кабель

www.alcamobil.de
Das Nichtbeachten der folgenden Anweisun-
gen kann sowohl zu Verletzungen als auch zu
Sachschäden führen.
Lassen Sie den Kompressor bei Gebrauch nie
unbeobachtet.
1. Verwenden Sie eine 230V Stromquelle.
2. Der Kompressor wurde nicht für den
Dauerbetrieb entwickelt.
3. Bei Benutzung über eine längere Zeit kann
es zu Überhitzung und Zerstörung kommen.
Ein langsamer Betrieb oder wenn das Metall
warm wird, ist ein Zeichen, dass der
Kompressor zu lange in Betrieb ist. Schalten
Sie das Gerät sofort aus und lassen es
mindestens 10 Minuten abkühlen.
4. Kompressor bei 5 bar nicht länger als 7
Minuten laufen lassen.
Das Aufpumpen von Reifen
1. Schrauben Sie den Ventilanschluss des
Schlauches auf das Ventil.
Achtung: Vergewissern Sie sich, dass der
Ventilanschluss auch fest auf dem Ventil
sitzt.
2. Stecken Sie den Stecker in die Steckdose.
3. Schalten Sie den Kompressor ein (Schalter
auf Stellung „I“)
4. Wenn der gewünschte Druck erreicht ist,
schalten sie den Kompressor wieder aus
(Schalterstellung „0“). Schrauben Sie den
Ventilanschluss wieder vom Ventil ab.
Ziehen Sie den Stecker aus der Steckdose.
Das Aufpumpen von aufblasbaren
Spielgeräten
1. Wählen Sie den passenden Adapter und
schrauben Sie ihn an den Ventilanschluss
(Abb. 3).
2. Prüfen Sie den entsprechenden Druck an-
hand nachstehender Liste. Die Liste ist
nur eine Richtlinie. Für genaue Druckbestim-
mung benutzen Sie die Hinweise des
Herstellers des aufblasbaren Spielgerätes.
3. Stecken Sie den Adapter in das Spielgerät
(Abb. 4).
4. Stecken Sie den Stecker in die Steckdose
(230V) und schalten Sie den Kompressor
ein (Schalter auf Stellung „I“).
5. Wenn der gewünschte Druck erreicht ist,
entfernen Sie den Stecker aus der Steck-
dose.
6. Entfernen Sie den Adapter vom aufzupum-
penden Gerät und den Adapter aus dem
Ventilanschluss.
Empfohlener Druck
Vermeiden Sie zu starkes aufpumpen. Über-
schreiten Sie nie den empfohlenen Druck.
Das aufzupumpende Gerät kann platzen und
Verletzungen verursachen.
Störungen:
Der Kompressor startet nicht /
pumpt nicht auf
1. Drücken Sie den Stecker richtig in die Steck-
dose und überprüfen Sie die Verbindung.
2. Überprüfen Sie den Stecker und die Ste-
ckerbuchse auf Verunreinigungen und
Funktion. Verwenden Sie dabei nichtleitfähi-
ge Gegenstände, also kein Metall oder
ähnliches.
3. Sicherung im Kompressor.
Der Kompressor arbeitet ohne zu pumpen
1. Stellen Sie sicher, dass das Verbindungs-
Deutsch
Bild 3
Bild 2Bild 1
Bild 4

www.alcamobil.de
stück eng am Ventil sitzt.
2. Überprüfen Sie den Artikel auf undichte
Stellen.
3. Überprüfen Sie Schlauch und Anschluss-
stück auf Bruch oder Undichtigkeiten.
Der Kompressor arbeitet nur langsam
1. Überhitzung durch überhöhte Belastung.
Ausschalten und 30 Minuten abkühlen
lassen.
2. Zu geringe Spannung. Prüfen Sie die
Stromzuführung.
Achtung!
1. Pumpen Sie die Gegenstände mit dem
richtigen Druck auf. Achten Sie auf die
Hinweise des Herstellers.
2. Von Kindern fernhalten!
3. Nicht unbeobachtet lassen!
Technische Daten:
Nennspannung: 230V Gleichspannung
Watt: 500W
Nennstrom: 25 A
Luftschlauch: ca. 50cm
Maximaler Druck: 150PSI / 10bar
Luftvolumen: 50L/min
Garantie
Wir danken Ihnen für den Erwerb dieses
HEYNER-Qualitätserzeugnisses.
Alle HEYNER-Erzeugnisse werden nach
höchsten technischen sowie gesetzlichen
Standards entwickelt, hergestellt und unterlie-
gen einer ständigen, strengen Qualitätskon-
trolle. Sollte dieses Erzeugnis trotzdem nicht
einwandfrei funktionieren, so bedauern wir
dies sehr. Bitte wenden Sie sich mit diesem
Dokument an Ihr Fachgeschäft, um Kontakt
mit unserem lokalen Servicepartner aufzuneh-
men.
Garantieansprüche gelten nur innerhalb der
gesetzlichen Frist ab Kaufdatum. Sie müssen
unverzüglich erhoben werden und sind aus-
schließlich beschränkt auf Reparatur bzw.
Austausch des Erzeugnisses. Bei unsachge-
mäßer Behandlung oder Nichtbeachtung der
Bedienanleitung erlöschen sämtliche Garantie-
ansprüche.
Nur für EU-Länder
Ab dem Zeitpunkt der Umsetzung der europäi-
schen Richtlinie 2002/96/EU in
nationales Recht gilt folgendes: Elektrische
und elektronische Geräte dürfen nicht mit dem
Hausmüll entsorgt werden. Der Verbraucher ist
gesetzlich verpichtet, elektrische und elektro-
nische Geräte am Ende ihrer Lebensdauer an
den dafür eingerichteten, öffentlichen Sammel-
stellen oder an die Verkaufsstelle zurückzu-
geben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt,
der Gebrauchsanweisung oder der Verpa-
ckung weist auf diese Bestimmung hin. Mit der
Wiederverwertung, der stofichen Verwertung
oder anderer Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag
zum Schutz unserer Umwelt.
EG-Konformitätserklärung
Hiermit erklären wir, dass dieses Produkt dem
einschlägigen grundlegenden
Sicherheits-und Gesundheitsanforderungen
der folgenden EG-Richtlinien entspricht:
• Elektromagnetische Verträglichkeit
2004/108/EC.
Deutsch

www.alcamobil.de
Ignoring the following instructions can lead
both to injury and damage to property.
When using the compressor never leave it
unattended.
1. Use a 230V power source.
2. The compressor is not designed for
continuous operation.
3. Operation over a longer period may lead
to overheating and destruction.
A slow operation or when the metal is hot,
is a sign that the compressor is running
too long. Turn off the device immediately
and allow it to cool for at least 10 minutes.
4. Do not let the compressor at 5 bar run
longer than 7 minutes.
Tyre ination
1. Screw the valve connecting of the hose
on the valve.
Caution: Make sure that the valve
connection is rmly seated on the valve.
2. Insert the plug into the socket.
3. Turn the compressor on (switch in
position „I“)
4. When the desired pressure is reached,
turn the compressor off (switch in position
„0“). Unscrew the valve connection again
from the valve. Disconnect the plug from
the socket.
The ination of inatable play equipment
1. Select the appropriate adapter and screw
it on the valve connection (Pic. 3).
2. Check the appropriate pressure based on
the list below. The list is a guide only.
For accurate pressure determination use
the instructions of the manufacturer of
inatable play equipment.
3. Insert the adapter into the play equipment
(Pic. 4).
4. Insert the plug into the socket (230V) and
turn the compressor on (switch in
position „I“).
5. When the desired pressure is reached,
remove the plug from the socket.
6. Remove the adapter from the inatable
device and the adapter of the valve
connection.
Recommended pressure
Do not inate too much. Never exceed the
recommended pressure. The device may
burst and cause injury.
Trouble shooting:
The compressor does not start / does not
inate
1. Push the plug into the socket properly
and check the connection.
2. Check the plug and the socket for
contamination and function.
Be sure to use non-conductive objects,
so no metal or similar.
3. Fuse in the compressor.
The compressor operates without ina-
ting
1. Make sure that the connector is sitting
tight on the valve.
2. Check the article for leaks.
3. Check the hose and connection
English
Pic. 2Pic.1
Pic. 3
Pic. 4

www.alcamobil.de
for break or leak.
The compressor is working slowly
1. Overheating due to excessive load. Turn
off and allow to cool for 30 minutes.
2. Voltage is too low. Check the power
supply.
Caution!
1. Inate the items with correct pressure.
Pay attention to the manufacturer‘s
instructions.
2. Keep away from children!
3. Never leave it unattended!
Technical data:
Rated voltage: 230 V
watt: 500W
current: 25 A
Air hose: ca. 50cm
Maximum pressure: 150PSI / 10bar
Unload air ow: 50L/min
Guarantee
Thank you for having purchased this
HEYNER-quality product.
All HEYNER-products are developed and
manufactured according to highest technical
and legal standards with permanent quality
control.
We would sincerely regret, in case this pro-
duct should not function accurately. Please
contact your dealer to nd out our local
service partner.
Any warranty claims are only valid within
the legal warranty period starting from the
purchase date. They should be declared
without delay and are strictly limited to
repairing or replacing of the product. War-
ranty immediately becomes invalid in case
of misuse or non respect of the instruction
manual. As products are not to be sold in
the USA or Canada,
warranty is not valid for these countries.
Only for EC-Countries
After the implementation of the European
Directive 2002/96/EU in the national legal
system, the following applies: Electrical and
electronic devices may not be disposed of
with domestic waste. Consumers are obli-
ged by law to return electrical and electronic
devices at the end of their service lives to
the public collecting points set up for this
purpose or point of sale. Details to this are
dened by the national law of the respective
country. This symbol on the product, the
instruction manual or the package indicates
that a product is subject to these regulati-
ons. By recycling, reusing the materials or
other forms of utilising old devices, you are
making an important contribution to protec-
ting our environment.
EU Statement of conformity
Hereby we declare that this commodity cor-
responds to the following EC directives for
general requirements of safety and health
• Electromagnetic compatibility
2004/108/EC.
English

www.alcamobil.de
Производитель оставляет за собой право
изменять характеристики приборов без
предварительного уведомления.
Внимательно прочитайте!
Несоблюдение предосторожности
может привести к получению травмы
или материальному ущербу. Используя
компрессор, никогда не оставляйте его без
присмотра.
1. Используйте 230 вольтовый источник
тока.
2. Этот компрессор не разработан для
непрерывной эксплуатации.
3. Использование дольше рекомендуемого
времени может привести к перегреванию
и поломке компрессора. Медленная
работа компрессора или нагрев
отдельных деталей указывает на
перегрев изделия. Если такое происходит,
то выключите прибор и дайте ему
охладиться в течение как минимум
10 минут, перед тем, как снова начать
использовать.
4. Компрессор при 5 бар не использовать
дольше 7 минут.
Накачивание шин
1. Привинтите вентильное соединение
шланга на вентиль. Внимание: всегда
проверяйте, что вентильное соединение
плотно прикручено к шлангу.
2. Вставьте штепсель в розетку.
3. Затем переведите кнопку вкл./ выкл. на
позицию включения.
4. Когда нужное давление достигнуто,
выключите компрессор (переведите
кнопку вкл./выкл. на позицию
выключения). Выкрутите вентильное
соединение шланга и вытащите штепсель
из розетки.
Для надувания
1. Выберите подходящий адаптер и
привинтите его на вентильное
соединение (схема ).
2. Просмотрите нашу таблицу (типичное
давление для надувания). Эта таблица
приведена только для справки, Вы
должны использовать Ваш собственный
справочник или же справочник
производителя надуваемого игрушечного
изделия для точного выяснения нормы
давления.
3. Вставьте адаптер в предмет, который Вы
собираетесь надуть (схема 5).
4. Вставьте штепсель в розетку (230 В) и
включите компрессор (переведите кнопку
вкл./ выкл. на позицию включения)
5. Когда нужное давление достигнуто,
выключите компрессор, вытащите
штепсель из розетки.
6. Снимите адаптер с надутого предмета и
потом с вентильного соединения.
Типичное давление для накачивания
Избегайте чрезмерного надувания.
НИКОГДА НЕ ПРЕВЫШАЙТЕ ДАВЛЕНИЕ.
Предмет, который надули сильнее, чем
надо, может лопнуть и вызвать травму.
Устранение неисправностей:
Компрессор не работает.
1. Вставьте штепсель в розетку, вытащите
Русский
Схема 2Схема 1
Схема 3
Схема 4

www.alcamobil.de
обратно и вставьте ещё раз.
2. Проверьте штепсель и розетку. При
осмотре не используйте токопроводящие
предметы.
3. Поверьте предохранитель в компрессоре.
Компрессор работает, но не накачивает
1. Проверьте, как прилегает коннектор к
штоку клапана.
2. Проверьте изделие на наличие утечек.
3. Проверьте целостность шланга и
отсутствие утечки в месте соединений.
Компрессор медленно работает
1.Перегрев по причине длительной работы.
Выключите компрессор и дайте ему
остыть на полчаса.
2. Низкое напряжение, проверьте источник
питания.
Внимание!
1. Не накачивайте предметы сверх меры.
Обратите внимание на рекомендации
производителя надуваемых предметов.
2. Держите вдали от детей!
3. Не оставляйте без присмотра!
Технические данные:
Номинальное напряжение :
230 В постоянного тока
Ватт: 500 Вт
Номинальный ток : 25 А
Воздушный шланг : около 50 см
Максимальное давление :150 ЛС / 10 бар
Объем воздуха : 50 литров/мин.
Гарантийный
Благодарим Вас за покупку нашего
высококачественного товара HEYNER.
Вся продукция HEYNER разрабатывается
по самым высоким техническим и
законодательным стандартам, и находятся
под строгим и постоянным контролем
качества.
Если это изделие все же не работает
должным образом, то мы очень об этом
сожалеем. Пожалуйста, обратитесь с этим
документом к дилеру, чтобы войти в контакт
с нашим партнером сервиса по месту
покупки.
Гарантия распространяется только в
пределах установленного законом срока
с момента покупки товара. Вы должны
сразу указать Ваши претензии, и тем
самым возможен будет ремонт или
замена изделия. Гарантийный ремонт не
поизводится, если претензии на товар
возникли в результате неправильного
обращения с ним или несоблюдения
инструкции по эксплуатации.
В связи с техническим прогрессом
возможны изменения, улучшения артикула.
Только для стран Европейского Союза.
С момента перехода национального
законодательства на европейские
нормативы 2002/96/EU действительно
следующее: Электрические и электронные
приборы
запрещается утилизировать вместе
с обычным мусором. Потребитель,
согласно закону, обязан утилизировать
электрические и электронные приборы в
специально предназначенных для этого
пунктах сбора, либо пунктах продажи.
Детальная регламентация этих требований
осуществляется соответствующим местным
законодательством. Необходимость
соблюдения данных предписаний
обозначается особым значком на
изделии, инструкции по эксплуатации или
упаковке. При переработке, повторном
использовании материалов или при другой
форме утилизации бывших в употреблении
приборов особое внимание уделяйте
охране окружающей среды. В соответствии
с предписаниями по обращению с
батареями, в Германии вышеназванные
нормативы действуют для утилизации
батарей и аккумуляторов.
Данное изделие соответствует всем
требуемым европейским и российским
стандартам безопастности и гигиены.

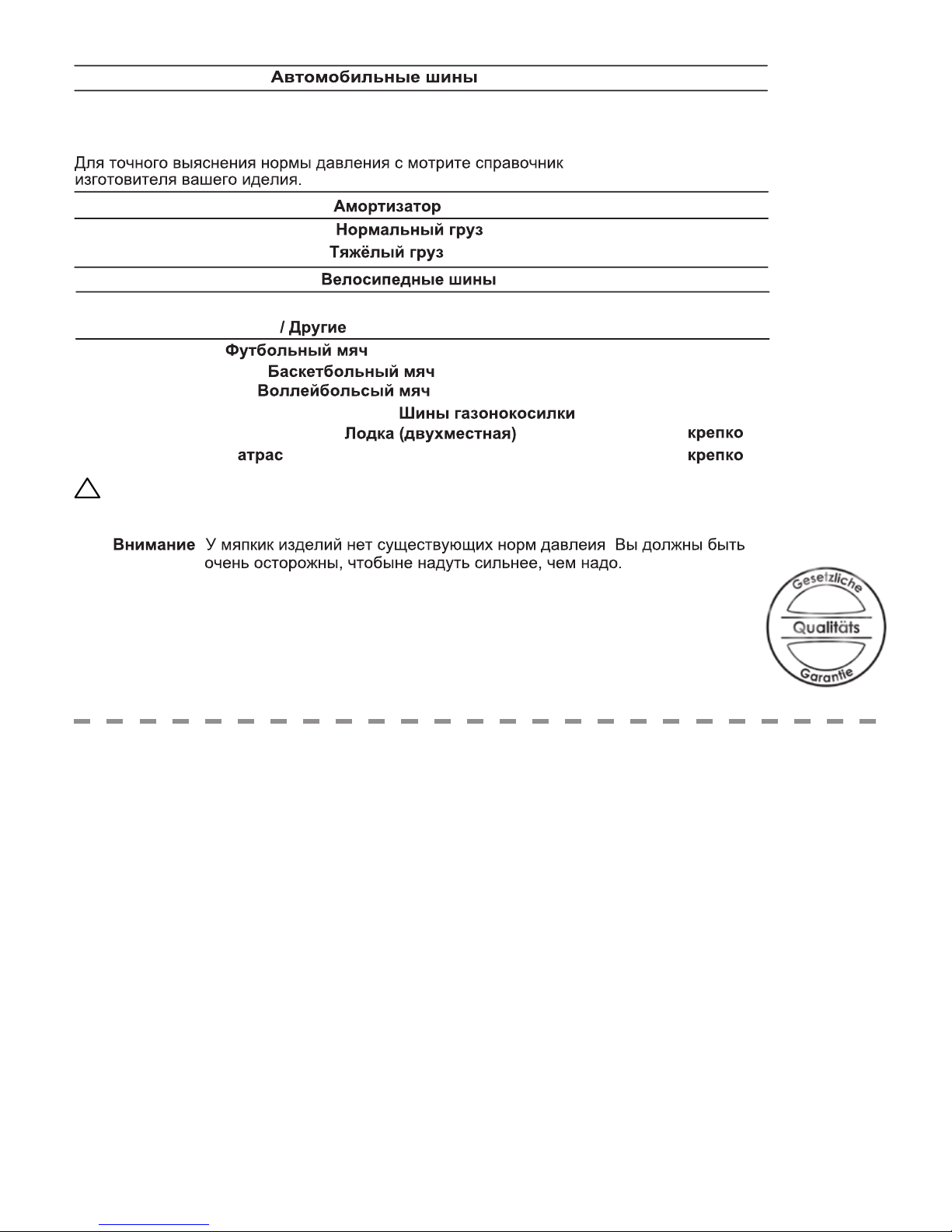

Русский

Auto-Reifen / Auto-Tire /
Fahrrad-Reifen / Bicycle Tires /
Stoßdämpfer / Shock-Absorber /
Normale Ladung / Normal Load /
Schwere Ladung / Heavy Load /
Andere / Other Inflatables
Fußball / Football /
Basketball / Basketball /
Volleyball / Volleyball /
Rasentraktor Reifen / Lawn-Tractor Tire /
Boot (2 Personen) / Boat (2 man) /
Matratze / Mettress /
fest / fixed /
fest / fixed /
Für genaue Druckbestimmung benutzen Sie die Hinweise des
Herstellers von dem aufzupumpendem Gerät.
Achtung! Aufblasbare Materialien nicht zu stark aufpumpen.
!
Bar
1,7 - 2,2
Bar
2,8
6,2
0,9
Bar
2,4 - 2,8
Bar
0,6
0,3
1,5
CAUTION! Soft inflatable material items will not have existing pressure reading.
You must be careful not to over-inflate.
!.
Please consult your owner´s manual for a more exact pressure rating.
PSI
40
90
13
35 - 40
9
5
22
24 - 32
Garantiekarte / warranty card / Гарантийный талон
Art.-Nr. /art.-n° / Номер артикула………………………………...........................................
Serien-Nr. / serial-n° / серийный номер…………………………….....................................
Funktionsstörung / dysfunction / неисправность…………………………………................
Kaufdatum / purchase date / дата покупки………………………………….........................
Kaufadresse / shop address / адрес магазина……….………………….............................
Stempel / stamp / печать…………………………………….................................................

All HEYNER articles are designed
and manufactured according to highest
technical standards.
alca mobil auto accessories gmbh
Kurzer Weg 1-5; D - 15859 Storkow
Tel: [phone]
Fax: [phone]
www.alcamobil.de
Germany
HEYNER
®
