Scheppach GK240ofx Instructions for use

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Art.Nr.
59061389933
AusgabeNr.
5906138850
Rev.Nr.
22/03/2021
GK240ofx
DE Kompressor
Originalbetriebsanleitung 4
FR Compresseur
Traduction des instructions d’origine 23
GB Compressor
Translation of original instruction manual 41

www.scheppach.com
2
10b a
222.12.1
10
b
a
5.1 5.2 5.3 5
6
7
8
943
2
1
11

www.scheppach.com
3
33
e
dc 8
3.13.1
8
e
d
c
10 11
4455
4
2
3

www.scheppach.com
4 | DE

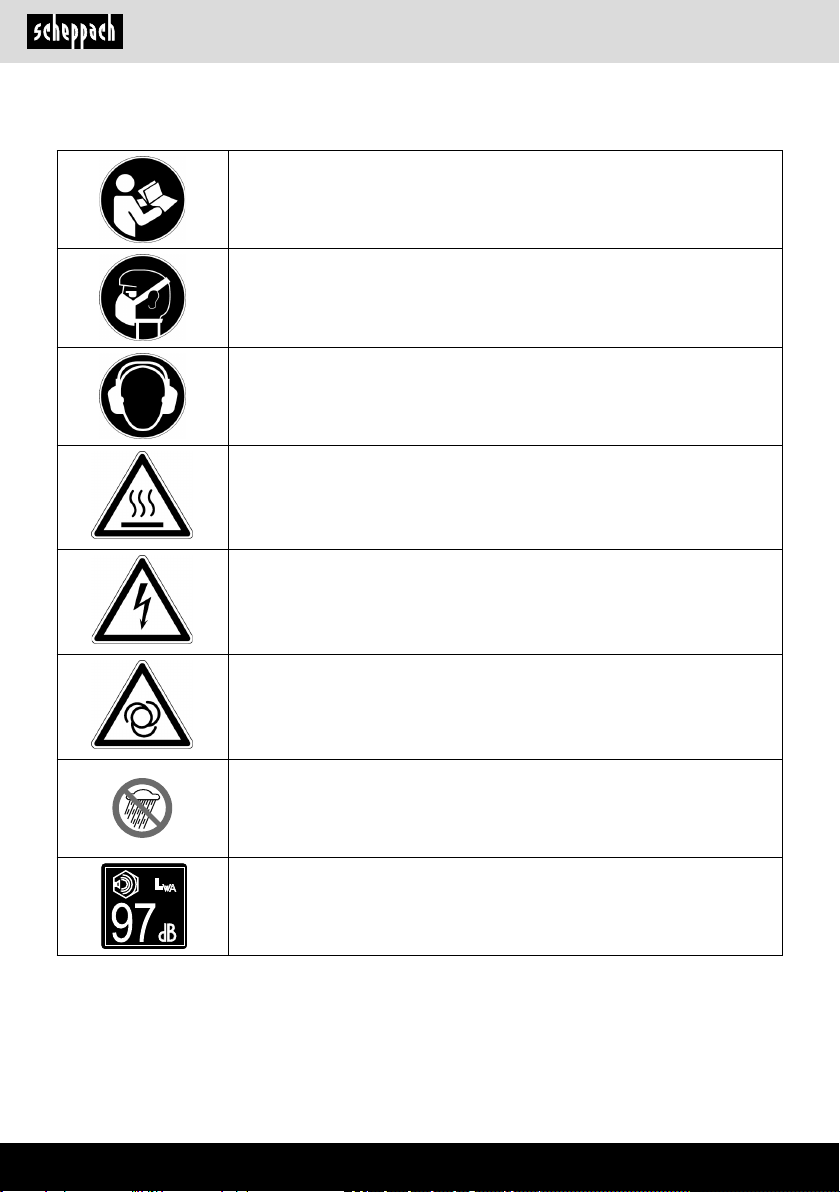

Erklärung der Symbole auf dem Gerät
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise
lesen und beachten!
Tragen Sie einen Atemschutz!
Gehörschutz tragen! Die Einwirkung von Lärm kann Gehörverlust
bewirken.
Warnung vor heißen Teilen!
Warnung vor elektrischer Spannung!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung
anlaufen.
Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf nur
unter trockenen Umgebungsbedingungen stationiert, gelagert und
betrieben werden.
Angabe des Schallleistungspegels in dB

www.scheppach.com
DE |5
Inhaltsverzeichnis: Seite:
1. Einleitung 6
2. Gerätebeschreibung (Abb. 1 - 5) 7
3. Lieferumfang 7
4. Bestimmungsgemäße Verwendung 8
5. Allgemeine Sicherheitshinweise 9
6. Technische Daten 14
7. Vor Inbetriebnahme 14
8. Aufbau und Bedienung 15
9. Inbetriebnahme 15
10. Elektrischer Anschluss 16
11. Reinigung, Wartung, Lagerung und Ersatzteilbestellung 17
12. Entsorgung und Wiederverwertung 19
13. Störungsabhilfe 20

www.scheppach.com
6 | DE
1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für
Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und
VDE-Bestimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungs-
anleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen
bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fach-
gerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten
sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er-
höhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie un-
bedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und
Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der
Arbeit gelesen und sorgfältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen
und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter
ist einzuhalten.

www.scheppach.com
DE |7
Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den be-
sonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen
allgemein anerkannten technischen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser
Anleitung und den Sicherheitshinweisen entstehen.

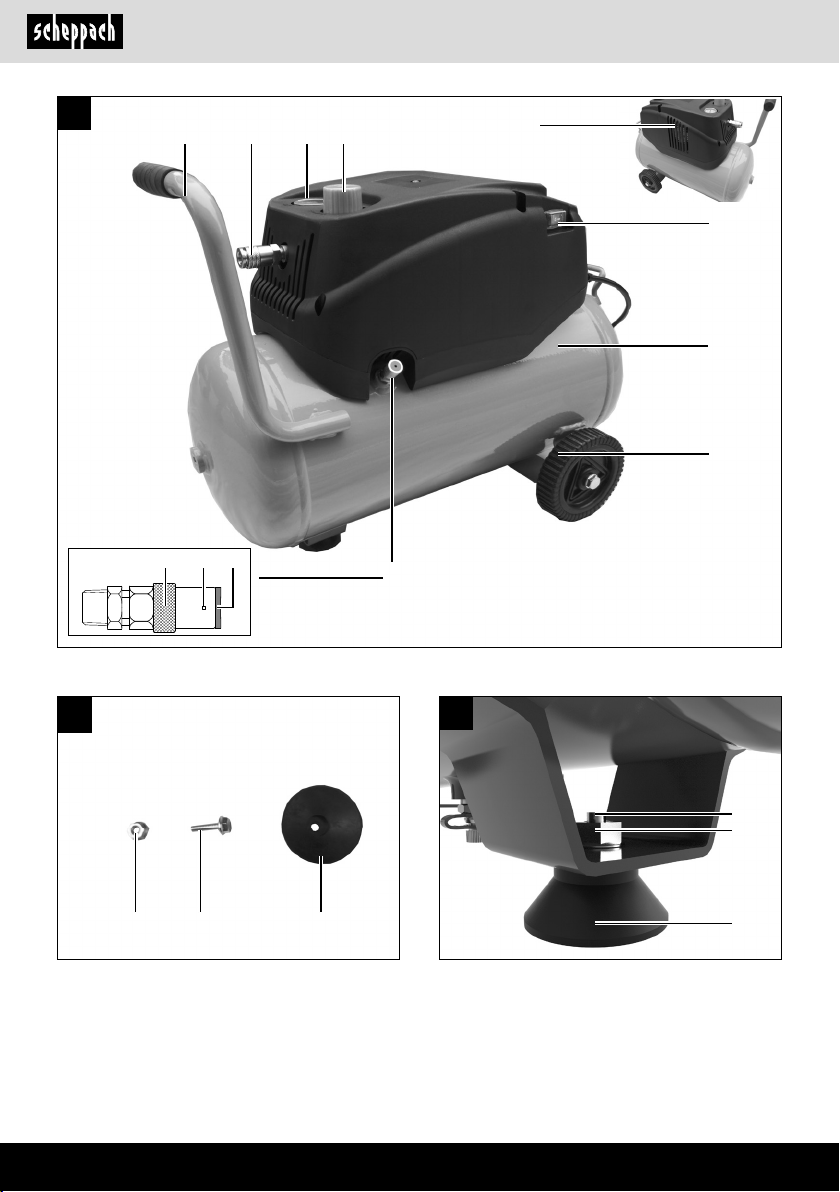

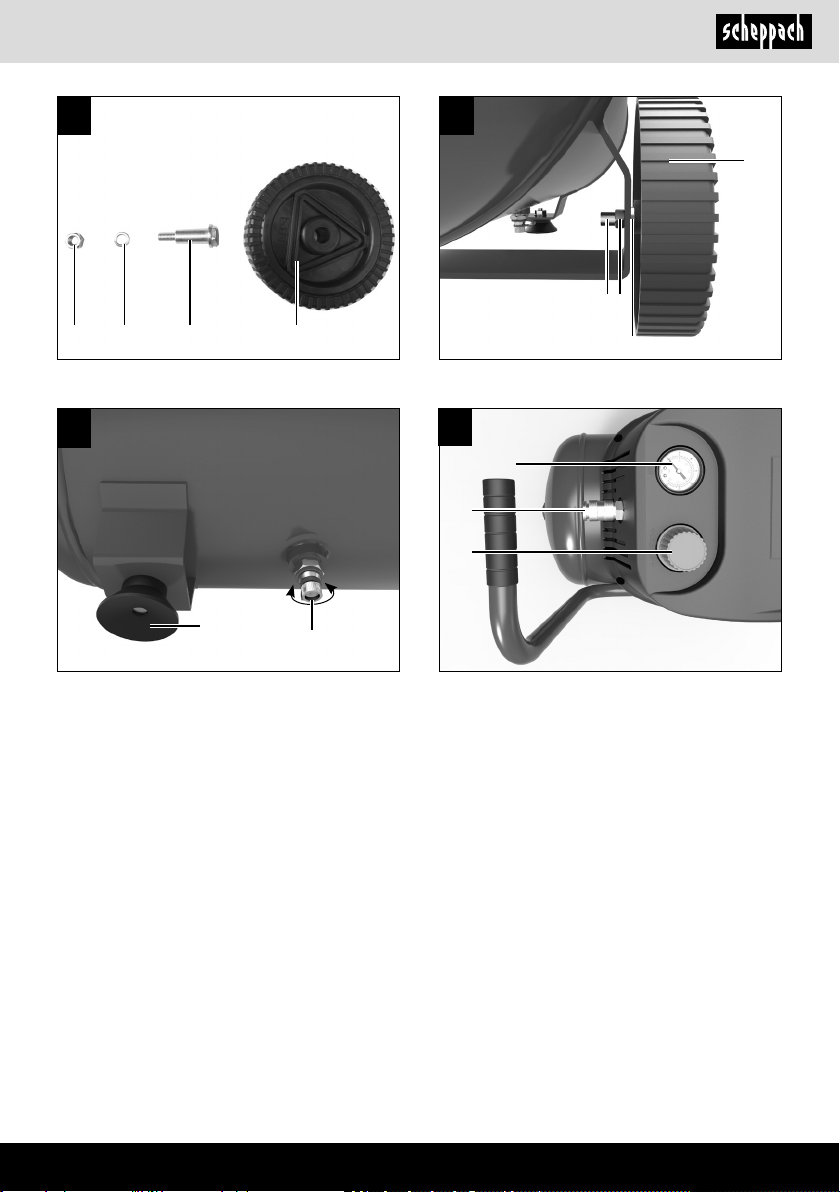

2. Gerätebeschreibung (Abb. 1 - 5)
1. Handgri󰀨
2. Schnellkupplung
3. Druckregler
4. Druckmanometer
5. Sicherheitsventil
6. Ein/Aus Schalter
7. Druckbehälter
8. Rad (2x)
9. Luftltereinheit
10. Standfuß
11. Ablassschraube
a Schraube (Standfuß)
b Mutter (Standfuß)
c Mutter (Räder)
d Federring (Räder)
e Schraube (Räder)
3. Lieferumfang
mACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit
Kunststo󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
• 1x Schraube (Standfuß)
• 1x Mutter (Standfuß)
• 2x Mutter (Räder)
• 2x Federring (Räder)
• 2x Schraube (Räder)

www.scheppach.com
8 | DE
• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
4. Bestimmungsgemäße Verwendung
Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, wel-
che mit einer Luftmenge bis ca. 120 l/min. betrieben werden können (z.B. Reifenfüller, Aus-
blaspistole und Lackierpistole).
Aufgrund der begrenzten Luftfördermenge ist es bedingt möglich, Werkzeuge zu betreiben,
welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und
Schlagschrauber).
Der Kompressor darf nur in trockenen und gut belüfteten Innenräumen betrieben werden.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicher-
heitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanlei-
tung. Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und
über mögliche Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Berei-
chen sind zu beachten.
Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus ent-
stehende Schäden gänzlich aus.
Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben wer-
den. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den
Technischen Daten angegebenen Abmessungen müssen eingehalten werden.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Ge-
währleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.

www.scheppach.com
DE |9
5. Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise
ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen
Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen
zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen,
und bewahren Sie die Sicherheitshinweise gut auf.
Wartung und Instandhaltung
1. Regelmäßige Reinigung, Wartung und Schmierung. Vor jeglicher Einstellung, In-
standhaltung oder Instandsetzung Netzstecker ziehen.
2. Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
Sicheres Arbeiten
1 Halten Sie Ihren Arbeitsbereich in Ordnung
–Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2 Berücksichtigen Sie Umgebungseinüsse
–Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
–Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Gefahr
durch Stromschlag!
–Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
–Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
3 Schützen Sie sich vor elektrischem Schlag
–Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren,
Elektroherden, Kühlgeräten).
4 Halten Sie Kinder fern!
–Lassen Sie andere Personen nicht das Werkzeug und das Kabel berühren, halten
Sie sie von Ihrem Arbeitsbereich fern.
5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf
–Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder ab-
geschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
6 Überlasten Sie Ihr Elektrowerkzeug nicht
–Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
7 Tragen Sie geeignete Kleidung
–Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen er-
fasst werden.
–Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk emp-
fehlenswert.

www.scheppach.com
10 | DE
–Tragen Sie bei langen Haaren ein Haarnetz.
8 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist
–Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schüt-
zen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
9 Pegen Sie Ihre Werkzeuge mit Sorgfalt
–Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten.
–Befolgen Sie die Wartungsvorschriften.
–Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen
Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
–Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn
sie beschädigt sind.
10 Ziehen Sie den Stecker aus der Steckdose
–Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von
Werkzeugen.
11 Vermeiden Sie unbeabsichtigten Anlauf
–Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steck-
dose ausgeschaltet ist.
12 Benutzen Sie Verlängerungskabel für den Außenbereich
–Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
–Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.
13 Seien Sie stets aufmerksam
–Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie
das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
14 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen
–Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht
beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion
untersucht werden.
–Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klem-
men oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und
alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu
gewährleisten.
–Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine
anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts an-
deres in der Bedienungsanleitung angegeben ist.
–Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
–Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen.
–Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und aus-
schalten lässt.
–

www.scheppach.com
DE |11
15 Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren
–Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Ori-
ginalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer
entstehen.
16 Achtung!
–Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Be-
dienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden.
Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfoh-
lenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr
für Sie bedeuten.
17 Geräusch
–Bei Verwendung des Kompressors Gehörschutz tragen.
18 Austausch der Anschlussleitung
–Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer
Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch
Stromschläge
19 Befüllung von Reifen
–Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeig-
netes Manometer, z.B. an einer Tankstelle.
20 Straßenfahrbare Kompressoren im Baustellenbetrieb
–Achten Sie darauf, dass alle Schläuche und Armaturen für den höchst zulässigen
Arbeitsdruck des Kompressors geeignet sind.
21 Aufstellort
–Stellen Sie den Kompressor nur auf einer einen Fläche auf.
22 Es ist empfohlen, dass Zuführschläuche bei drücken über 7 bar mit einem Sicher-
heitskabel, z.B. einem Drahtseil ausgestattet werden sollten.
23 Vermeiden Sie starke Belastungen auf das Leitungssystem, indem Sie exible
Schlauchanschlüsse verwenden, um Knickstellen zu vermeiden.
24 Verwenden Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA
oder weniger. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko
eines elektrischen Schlages.
mWARNUNG!Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld.
Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implan-
tate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir
Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen
Implantat zu konsultieren, bevor das Gerät bedient wird.

www.scheppach.com
12 | DE
ZUSÄTZLICHE SICHERHEITSHINWEISE
Beachten Sie die entsprechenden Betriebsanleitungen der jeweiligen Druckluft-
werkzeuge / Druckluftvorsatzgeräte! Die folgende allgemeinen Hinweise sind zusätz-
lich zu beachten:
Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen
• Achten Sie auf ausreichenden Abstand zum Produkt, mind. jedoch 2,50 m und halten Sie die
Druckluftwerkzeuge / Druckluftvorsatzgeräte während des Betriebs vom Kompressor fern.
• Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen
führen zu Verbrennungen.
• Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Ver-
dichterpumpe zu Bränden oder Explosionen führen können.
• Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit
der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.
• Tragen Sie bei Arbeiten mit der Druckluftpistole Schutzbrille und Atemschutzmaske.
Stäube sind gesundheitsschädlich! Durch Fremdkörper und weggeblasene Teile können
leicht Verletzungen verursacht werden.
• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verlet-
zungsgefahr!
Sicherheitshinweise beim Verwenden von Spritz-und Sprühvorsatzgeräten (z.B.
Farbspritzen):
• Halten Sie beim Befüllen das Sprühvorsatzgerät vom Kompressor entfernt, damit keine
Flüssigkeit in Kontakt mit dem Kompressor kommt.
• Sprühen Sie nie mit dem Sprühvorsatzgeräten (z.B. Farbspritzen) in Richtung des Kom-
pressors. Feuchtigkeit kann zu elektrischen Gefährdungen führen!
• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbei-
ten. Explosionsgefahr!
• Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte
(Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Sto󰀨e
gemachten Angaben über Schutzmaßnahmen.
• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und
Kennzeichnungen der Gefahrsto󰀨verordnung sind zu beachten. Gegebenenfalls sind zu-
sätzliche Schutzmaßnahmen zu tre󰀨en, insbesondere geeignete Kleidung und Masken
zu tragen.
• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Explo-
sionsgefahr! Auch Farbdämpfe sind leicht brennbar.
• Feuerstellen, o󰀨enes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden
sein bzw. betrieben werden.

www.scheppach.com
DE |13
• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe
sind gesundheitsschädlich.
• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel
beim Spritzen und Trocknen gewährleistet sein.
• Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. ge-
fährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.
• Verarbeiten Sie in Verbindung mit dem PVC-Druckschlauch keine Medien wie Testben-
zin, Butylalkohol und Methylenchlorid. Diese Medien zerstören den Druckschlauch.
• Der Arbeitsbereich muss vom Kompressor abgetrennt sein, sodass dieser nicht direkt mit
dem Arbeitsmedium in Kontakt kommen kann.
Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu
erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs-
und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach
erforderlichen Sicherheitsmaßnahmen zu tre󰀨en.
• Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anord-
nen.
• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Be-
schäftigte oder Dritte gefährdet werden.
• Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen.
Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrie-
ben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kunden-
dienstwerkstatt.
Restrisiken
Seien Sie stets aufmerksam bei der Arbeit und halten Sie dritte Personen in einem sicheren
Abstand von Ihrem Arbeitsplatz fern.
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Rest-
risiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“
und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt
beachtet werden.
Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses
Elektrowerkzeuges auftreten:
• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elek-
tro-Anschlussleitungen.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers
in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

www.scheppach.com
14 | DE
• Schmutzpartikel, Staub etc. können trotz des Tragens der Schutzbrille in Ihre Augen oder
Gesicht gelangen.
• Einatmen von aufgewirbelten Partikeln.
Bewahren Sie die Sicherheitshinweise gut auf.
6. Technische Daten
Netzanschluss 220 - 240 V~ / 50 Hz
Motorleistung 1100 W
Betriebsart S3 25%
Kompressor-Drehzahl 3800 min-1
Druckbehältervolumen 24 l
Betriebsdruck ca. 8 bar
Theo. Ansaugleistung ca. 180 l/min
Theo. Abgabeleistung ca. 96 l/min
Schutzart IP30
Gerätegewicht ca. 15 kg
Max. Aufstellhöhe (üNN) 1000 m
Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
mWarnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt
der Maschinenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz.
Schallleistungspegel LwA 97 dB(A)
Schalldruckpegel LpA 76,17 dB(A)
Unsicherheit KwA/pA 0,73 dB(A)
7. Vor Inbetriebnahme
• Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.

www.scheppach.com
DE |15
• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transport-
unternehmen melden, mit dem der Kompressor angeliefert wurde.
• Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entammbare Gase benden.
• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.
• Der Kompressor darf nur kurzzeitig bei trockenen Umgebungsbedingungen im Außen-
bereich benutzt werden.
• Der Kompressor muss stets trocken gehalten werden und darf nach der Arbeit nicht im
Freien verbleiben.
8. Aufbau und Bedienung
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!
Zur Montage benötigen Sie:
• Gabelschlüssel (nicht im Lieferumfang enthalten)
8.1 Montage des Standfußes (Abb. 2 / 2.1)
• Montieren Sie den beiliegenden Standfuß (10) wie in Abb. 2.1 dargestellt.
8.2 Montage der Räder (Abb. 3 / 3.1)
• Montieren Sie die beiliegenden Räder (8) wie in Abb. 3.1 dargestellt.
9. Inbetriebnahme
9.1 Ein-/ Ausschalter (Abb. 1)
Zum Einschalten des Kompressors wird der Ein/ Ausschalter (6) auf I gestellt. Zum Ab-
schalten wird der Ein-/Ausschalter auf O gestellt.
9.2 Druckeinstellung: (Abb. 5)
Mit dem Druckregler (3) wird der Druck am Manometer (4) eingestellt.
Der eingestellte Druck kann an der Schnellkupplung (2) entnommen werden.
Am Manometer (4) wird der Kesseldruck abgelesen.
Der Kesseldruck wird an der Schnellkupplung (2) entnommen.

www.scheppach.com
16 | DE
9.3 Ablassen des Überdrucks bei Arbeitsende
Lassen Sie den Überdruck im Kompressor ab, indem Sie den Kompressor ausschalten und
die noch im Druckbehälter vorhandene Druckluft verbrauchen, z.B. mit einem Druckluft-
werkzeug im Leerlauf oder mit einer Ausblaspistole.
9.4 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser
kann an jeder Schutzkontaktsteckdose 230 V~ / 50 Hz, welche mit 16 A abgesichert ist,
angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspan-
nung mit der Maschinenleistung auf dem Datenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Span-
nungsabfall und können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit ge-
fährdet.
10.Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss ent-
spricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netz-
anschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen.
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten sowie bei vorübergehender Anwen-
dung im Freien ist das Gerät unbedingt über einen Fehlerstromschutzschalter mit einem
Auslösestrom von 30 mA oder weniger anzuschließen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf-
grund der Isolationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass
beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

www.scheppach.com
DE |17
Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen
entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmilli-
meter aufweisen.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-
Fachkraft durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
11. Reinigung, Wartung, Lagerung und Ersatzteilbestellung
mAchtung!
Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker! Verlet-
zungsgefahr durch Stromstöße!
mAchtung!
Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr!
mAchtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verlet-
zungsgefahr!
11.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei
wie möglich.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei
niedrigem Druck aus.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile
des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere ge-
langen kann.

www.scheppach.com
18 | DE
• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt wer-
den. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.
11.2 Wartung des Druckbehälters (Abb. 4)
mAchtung! Für dauerhafte Haltbarkeit des Druckbehälters (7) ist nach jedem Be-
trieb das Kondenswasser durch Ö󰀨nen der Ablassschraube (11) abzulassen.
Lassen Sie zuvor den Kesseldruck an der Schnellkupplung (2) ab. Die Ablassschraube
wird durch Drehen gegen den Uhrzeigersinn geö󰀨net (Blickrichtung von der Kompressor-
unterseite auf die Schraube), damit das Kondenswasser vollständig aus dem Druckbehälter
ablaufen kann. Verschließen Sie danach die Ablassschraube wieder (Drehen im Uhrzeiger-
sinn). Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen.
Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben
werden.
Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.
m Achtung!
Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kon-
denswasser umweltgerecht bei einer entsprechenden Sammelstelle.
11.3 Sicherheitsventil (Abb. 1)
Das Sicherheitsventil (5) ist auf den höchstzulässigen Druck des Druckbehälters eingestellt.
Es ist nicht zulässig, das Sicherheitsventil, zu verstellen oder die Verbindungssicherung
(5.2) zwischen der Ablassmutter (5.1) und deren Kappe (5.3) zu entfernen.
Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, muss dieses alle 30 Betriebs-
stunden mind. jedoch 3-mal jährlich betätigt werden. Drehen Sie die perforierte Ablassmut-
ter (5.1) zum Ö󰀨nen gegen den Uhrzeigersinn und ziehen dann die Ventilstange über die
perforierte Ablassmutter (5.1) von Hand nach außen, um den Auslass des Sicherheitsventils
zu ö󰀨nen. Das Ventil lässt nun hörbar Luft ab. Anschließend drehen Sie die Ablassmutter
wieder im Uhrzeigersinn fest.
11.4 Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien
sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und
30 ˚C.
mAchtung!
Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen
Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Un-
befugten in Betrieb genommen werden kann.

www.scheppach.com
DE |19
m Achtung!
Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung
aufbewahren. Nicht kippen, nur stehend aufbewahren!
11.5 Transport
• Ver wenden Sie zum Transpo rt den Transpo rtgr i󰀨 (1) und fahren S ie damit den Kompressor.
• Beachten Sie beim Anheben des Kompressors dessen Gewicht (siehe Technische
Daten).
• Sorgen Sie beim Transport des Kompressors in Kraftfahrzeugen für eine gute
Ladungssicherung.
11.6 Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident- Nummer des Gerätes
• Ersatzteil- Nummer des erforderlichen Ersatzteils
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen
oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien be-
nötigt werden.
Verschleißteile*: Luftlter
* nicht zwingend im Lieferumfang enthalten!
12.Entsorgung und Wiederverwertung
Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern.
Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem
Rohsto󰀨kreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststo󰀨e. Führen Sie defekte Bauteile der Sondermüllentsorgung zu.
Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
Altgeräte dürfen nicht in den Hausmüll!
Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro-
und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll
entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle
abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts
oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von
Elektro- und Elektronik-Altgeräte geschehen.

www.scheppach.com
20 | DE
Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Sto󰀨e,
die häug in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf
die Umwelt und die menschliche Gesundheit haben.
Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer e󰀨ek-
tiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte
erhalten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich-rechtlichen Entsorgungsträger, einer
autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer
Müllabfuhr.
13.Störungsabhilfe
Störung Mögliche Ursache Abhilfe
Kompressor läuft
nicht.
Netzspannung nicht vor-
handen.
Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.
Netzspannung zu niedrig.
Zu lange Verlängerungskabel ver-
meiden. Verlängerungskabel mit
ausreichendem Aderquerschnitt
verwenden.
Außentemperatur zu
niedrig.
Nicht unter +5° C Außentemperatur
betreiben.
Motor überhitzt. Motor abkühlen lassen ggf. Ursa-
che der Überhitzung beseitigen.
Kompressor läuft,
jedoch kein Druck.
Rückschlagventil undicht Rückschlagventil austauschen.
Dichtungen kaputt.
Dichtungen überprüfen, kaputte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.
Ablass-Schraube für Kon-
denswasser (11) undicht.
Schraube per Hand nachziehen.
Dichtung auf der Schraube über-
prüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am Mano-
meter angezeigt,
jedoch Werkzeuge
laufen nicht.
Schlauchverbindungen
undicht.
Druckluftschlauch und Werkzeuge
überprüfen, ggf. austauschen.
Schnellkupplung undicht. Schnellkupplung überprüfen, ggf.
ersetzen.
Zu wenig Druck am Druck-
regler (3) eingestellt. Druckregler weiter aufdrehen.
