HH Electronics Tessen TNA Series User manual

USER MANUAL
TNA
ARRAY


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
REAR PANEL - I/O
INTRODUCTION
TNA-2051
TNA-1200S
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
SENSITIVITY : 98dB (1W/1M)
MODEL : TNA-1200S
FREQ RANGE : 35-2KHz
IMPEDANCE : 8Ω
POWER AES : 300W
POWER PEAK : 1200W
SN:ABC1234567890
MODEL: TNA-1200S
From amplifier To additional cabinet
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MODEL : TNA-2501
IMPEDANCE : 16Ω
POWER AES : 200W
FREQ RANGE : 65-20KHz
SENSITIVITY : 96dB (1W/1M)
POWER PEAK : 800W
SN:ABC1234567890
MODEL: TNA-2051
From amplifier To additional cabinet
2
ARRAY
TNA-1200S providing flexible transport of a stacked system.
TNA mini line array – the perfect mobile or installed audio solution.
The TNA range comprises of TNA-2051; Dual 5” two-way passive line array speaker with custom designed Celestion
compression driver and wave guide, and the TNA-1200S; 12” high performance passive subwoofer.
With live sound applications increasing in demand, users require more from their audio system. The TNA mini line array
provides high output within a compact system. Suitable as either a permanently installed sound system or for portable use,
the TNA mini line array delivers crystal clear dynamics.
Along with the TNA speaker enclosures are premium constructed accessories. The TNA-BRK1 solid steel flying bracket
provides secure suspension of the TNA system when installed. The TNA-DF1 wheeled dolly frame attaches to the


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY

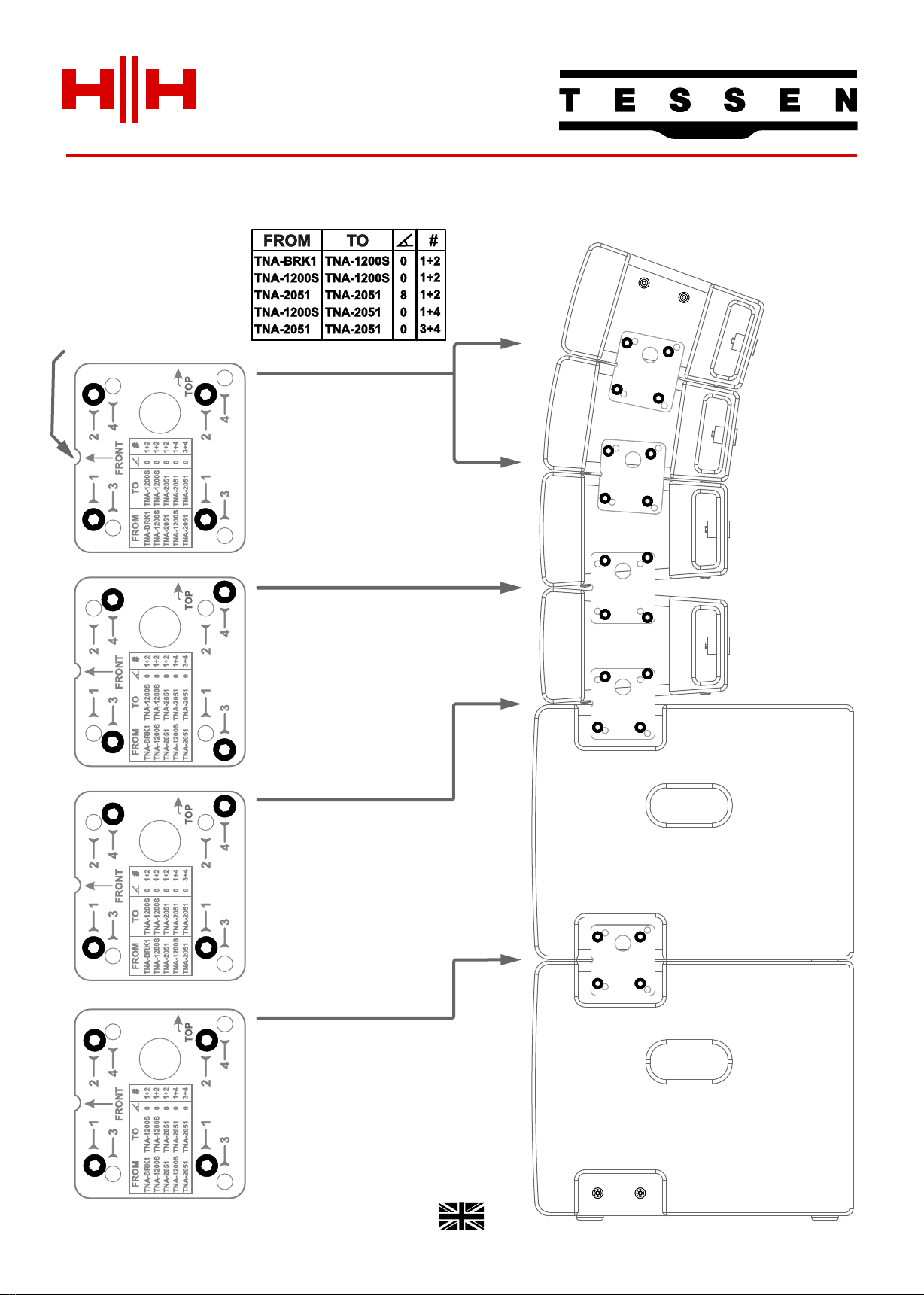

The TNA side bracket is used to provide the mechanical fixing/support between TNA-1200S sub cabinet and TNA-2051 satellite cabinets.
Depending on the combination of holes used, a vertical or angled arrangement can be achieved.
Option 1
Option 2
Option 3
Option 1
The fit options are printed on
the side bracket.
In all instances, the location
notch should point towards the
front face of the cabinet.
3
ARRAY


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
4
KIT CONTENTS
FLYING BRACKET TO TNA-1200S
The TNA-BRK1 flying bracket for use with the TNA-1200S and TNA-2051. With its
solid steel construction, the TNA-BRK1 securely supports up to two TNA-1200S
and four TNA-2051 enclosures simultaneously.
The TNA-BRK1 is attached to the TNA-1200S using two Side Brackets and one Rear Bracket.
As with the TNA-1200S, spring washers
must be used with all screws!
Spring washers must be used with each screw!
TNA-BRK1 - FLYING BRACKET
FLYING BRACKET TO TNA-2051
LOCKNUT
SPRING WASHER
SPRING WASHER
REAR BRACKET
LOCKNUT
SPRING WASHER
SIDE BRACKET
LOCKNUT
SPRING WASHER
SIDE BRACKET
A TNA-2051 requires the use of Side Brackets only.
1 x Lift Bracket assembly
3 x D-shackle
2 x Side plate
1 x Rear plate
11 x M8x25mm connector bolt
6 x M8 lock nuts
11 x Spring washers
SPRING WASHER
SPRING WASHER


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
5
SAFETY
In the interest of continued development, HH reserves the right to amend product specification without prior notification.
Model : TNA-BRK1
Suspension Type : The bracket allows you to fit upto three D-shackles (included)
Mounting Type : Five M8 mounting points hold the bracket securely to the cabinet
Unit dimensions (HWD) : 64 x 451 x 360mm, 2.5" x 17.8" x 14.2"
Unit weight : 2.8Kg, 6.2 lbs
Carton dimensions (HWD) : 124 x 511 x 420mm, 4.9" x 20.1" x 16.5" , 0.027 M3
Packed weight : 4Kg, 8.8 lbs
W
D
TWO TNA-1200S
FOUR TNA-2501
H
The rigging or suspended mounting of these speakers can expose members of the public to serious health risks or even
death.
It is the installers responsibility to ensure the point of fixing is structurally adequate to support the weight of the
cabinets.
Under no circumstances attempt to rig, suspend or otherwise mount this system unless you are fully qualified and certified
to do so by relevant local, state and national authorities. All relevant safety regulations must be followed. If you are not
properly qualified or do not know of pertinent regulations, consult qualified personnel for advice and assistance.
For added safety, it is strongly recommended that the audio connections, mechanical fixing and mounting bracket are
checked periodically.
The flying of cabinets should be performed only by properly qualified persons, in compliance with all local laws and using
approved hardware.
PLEASE SEE THE TNA-1200S / TNA-2051 USER MANUAL FOR
INFORMATION REGARDING CABINET TILT ANGLE AND
SIDE BRACKET HOLE ASSIGNMENT.
SPECIFICATION
TNA-BRK1 MAXIMUM
SUPPORT LIMIT


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
With its light weight rugged design the TNA-DF1 allows for cabinets to be easily repositioned and configured to suit the
requirement at hand.
PLEASE NOTE: A maximum of four TNA-2051 and two TNA-1200 should be used on the Dolly Board.
TNA-DF1 - DOLLY BOARD
The TNA-1200S is secured to the
TNA-DF1 (using two side and one rear
bracket) with six M8 x 20 hex bolts.
Ensure the breaks are engaged on the
rear wheels once the array has been
suitably positioned.
6


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
7
120-150Hz
12dB/Octave
120-150Hz
12dB/Octave 120-150Hz 12dB/Octave
120-150Hz
12dB/Octave
CHANNEL 1
FREQUENCY
LEVEL
CHANNEL 2
FREQUENCY
LEVEL
CHANNEL 3
INPUT 2
CHANNEL 3
INPUT 1
CHANNEL 1
FROM MIXER
FROM MIXER
CHANNEL 2
FREQUENCY
LEVEL
CHANNEL 4
FREQUENCY
LEVEL
CHANNEL 4
CHANNEL 4
CHANNEL 2
CHANNEL 1 CHANNEL 3
4 CHANNEL SETUP


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
120-150Hz
12dB/Octave
120-150Hz
12dB/Octave
CHANNEL 1
FREQUENCY
LEVEL
CHANNEL 2
FREQUENCY
LEVEL
CHANNEL 3
INPUT 2
CHANNEL 3
INPUT 1
CHANNEL 1
FROM MIXER
CHANNEL 2
FREQUENCY
LEVEL
CHANNEL 4
FREQUENCY
LEVEL
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM SN:ABC1234567890
MODEL: TNA-2051
CHANNEL 4
CHANNEL 4
CHANNEL 1 CHANNEL 3CHANNEL 2
2 CHANNEL SETUP
8


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
TNA-1200S - SPECIFICATION
475
366
OVER
FEET
360
120
60 269
454
457.3
OVER
SOCKETS
Ø 42
52
STACKING
REBATES
377
400
332
40
71
60 32
9
Model : TNA-1200S
System type : 12" Passive Subwoofer, Bass Reflex
Frequency response (-10) : 35Hz > 2KHz
Sensitivity (1W/1M) : 98 dB
Max SPL (1M) (Peak) : 125 dB
Power Rating : 1200W Peak, 600W Continuous, 300W AES
Nominal System Impedance : 8 ohms
Input Connector : NL4 ±1 Twist Lock Connector
Link Connector : NL4 ±1 Twist Lock Connector
Speaker
LF Driver : 1x12''
Enclosure
Cabinet : 15mm Plywood
Finish : Painted Black (White finish optional, subject to MOQ)
Mounting Bracket : TNA-BRK1
Mounting Points : M8 fixings for inluded metal side brackets, and optional TNA-BRK1 flying bracket assembly
Grille : 1.5mm Thickness, Hexagonal mesh
Unit dimensions (HWD) : 365 x 460 x 470mm, 14.4" x 18.1" x 18.5"
Unit weight : 18.8Kg, 41.4 lbs
Carton dimensions (HWD) : 535 x 430 x 530mm, 21.1" x 16.9" x 20.9" , 0.122 M3
Packed weight : 22.5Kg, 49.6 lbs
In the interest of continued development,
HH reserves the right to amend product
specification without prior notification.
(Dimensions in mm)


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
TNA-2051 - SPECIFICATION
(Dimensions in mm)
162.5
60
79.6 88
170
410
16.4
76.5
475
265.2 268.5
10
Model : TNA-2051
System type : 2-way line array loudspeaker
Frequency response : 65Hz-20KHz
Sensitivity (1W/1M) : 96 dB
Max SPL (1M) (Peak) : 124 dB
Power Rating : 800W Peak, 400W Continuous, 200W AES
Nominal System Impedance : 16 ohms
Input Connector : NL4 ±1 Twist Lock Connector
Link Connector : NL4 ±1 Twist Lock Connector
Speaker
HF Driver : 1 x 1.33'' Celestion Compression Driver, mounted to Celestion Designed waveguide and horn
LF Driver : 2 x 5''
internal crossover details (frequency) : 2000Hz
Nominal dispersion : 120° x 6° (120° x 30° single point)
Rigging/Splay angle settings : Dual Angle, 0° and 8°
Recommended HPF Frequency : 100Hz
Enclosure
Cabinet : 15mm Plywood
Finish : Painted Black (White finish optional, subject to MOQ)
Mounting Bracket : TNA-BRK1 for suspended mounting
Mounting Points : M8 side mounting for included brackets
Grille : 1.5mm Thickness, Hexagonal mesh
Unit dimensions (HWD) : 158 x 460 x 265mm, 6.2" x 18.1" x 10.4"
Unit weight : 8.4Kg, 18.5 lbs (each)
Carton dimensions (HWD) : 410 x 330 x 530mm, 16.1" x 13" x 20.9"
Packed weight : 18.4Kg, 40.6 lbs (2pcs per carton)
In the interest of continued development,
HH reserves the right to amend product
specification without prior notification.


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
SAFETY INFORMATION
11


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
CAUTION:
WARNING:
2) Amplifier Connection: In order to avoid damage, it is advisable to establish and follow a pattern for turning on and off your system. With all system parts connected, turn on
source equipment, tape decks, cd players, mixers, effects processors etc, BEFORE turning on your amplifier. Many products have large transient surges at turn on and off which can cause
damage to your speakers.
By turning on your amplifier LAST and making sure its level control is set to a minimum, any transients from other equipment should not reach your loud speakers. Wait till all system
parts have stabilised, usually a couple of seconds. Similarly when turning off your system always turn down the level controls on your bass amplifier and then turn off its power before
turning off other equipment
4) Servicing: The user should not attempt to service these products. Refer all servicing to qualified service personnel.
3) Cables: Never use shielded or microphone cable for any speaker connections as this will not be substantial enough to handle the amplifier load and could cause damage to your
complete system.
In order to take full advantage of your new product and enjoy long and trouble-free performance, please read this owner's manual carefully, and keep it in a safe place for future reference.
1) Unpacking: On unpacking your product please check carefully for any signs of damage that may have occurred whilst in transit from the HH factory to your dealer. In the unlikely
event that there has been damage, please re-pack your unit in its original carton and consult your dealer. We strongly advise you to keep your original transit carton, since in the unlikely
event that your unit should develop a fault, you will be able to return it to you dealer for rectification securely packed.
GENERAL INSTRUCTIONS
This product conforms to the requirements of the following European Regulations, Directives & Rules:
---------------------------------------------------------------------------------
---------------------------------------------------------------------------------
--------------------------------------------------------------------------------
CE Mark (93/68/EEC), Low Voltage (2014/35/EU), EMC (2014/30/EU),
RoHS (2011/65/EU), ErP (2009/125/EU).
In order to reduce environmental damage, at the end of its useful life, this product must not be disposed of along with normal household waste to landfill sites. It must be taken to an
approved recycling centre according to the recommendations of the WEEE (Waste Electrical and Electronic Equipment) directive applicable in your country.
http://support.hhelectronics.com/approvals
6. Clean only with a dry cloth.
13. The mains plug or appliance coupler is used as the disconnect device and shall remain readily operable. The user should allow easy access to any mains plug, mains
coupler and mains switch used in conjunction with this unit thus making it readily operable. Unplug this apparatus during lightning storms or when unused for long
periods of time.
The U.S. Government’s Occupational Safety and Health Administration (OSHA) has specified the following permissible noise level exposures: According to OSHA, any exposure in excess of the
above permissible limits could result in some hearing loss. Earplugs or protectors to the ear canals or over the ears must be worn when operating this amplification system in order to prevent
a permanent hearing loss, if exposure is in excess of the limits as set forth above. To ensure against potentially dangerous exposure to high sound pressure levels, it is recommended that all
persons exposed to equipment capable of producing high sound pressure levels such as this amplification system be protected by hearing protectors while this unit is in operation.
Intended to alert the user of the presence of important operating and maintenance (Servicing) instructions in the literature accompanying the product.
12. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to
avoid injury from tip-over.
16. If this product is to be mounted in an equipment rack, rear support should be provided.
11. Only use attachments/accessories provided by the manufacturer.
To prevent electrical shock or fire hazard, do not expose this appliance to rain or moisture. Before using this appliance please read the operating instructions.
9. An apparatus with Class I construction shall be connected to a mains socket outlet with a protective connection. Do not defeat the safety purpose of the polarized or grounding-type plug. A
polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or third prong is provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
18. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in susceptibility to noise-induced hearing loss, but nearly everyone will lose some
hearing if exposed to sufficiently intense noise for a sufficient time.
17.This electrical apparatus should not be exposed to dripping or splashing and care should be taken not to place objects containing liquids, such as vases, upon the
apparatus.
Intended to alert the user to the presence of high ‘Dangerous Voltage’ within the products enclosure that may be sufficient to constitute a risk of electrical shock to persons.
7. Do not block any of the ventilation openings. Install in accordance with manufacturer’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves or other apparatus (including amplifiers) that produce heat.
14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as when power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been
dropped.
15. Never break off the ground pin. Connect only to a power supply of the type marked on the unit adjacent to the power supply cord.
.
10. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point they exit from the apparatus.
20. Symbols & nomenclature used on the product and in the product manuals, intended to alert the operator to areas where extra caution may be necessary, are as follows:
Risk of electrical shock - DO NOT OPEN. To reduce the risk of electrical shock, do not remove the cover. No user serviceable parts inside. Refer servicing to qualified personnel.
1. Read these instructions.
2. Keep these instructions safe.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
12


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
11. N'utilisez que des fixations approuvées par le fabriquant.
8. Ne positionnez pas votre appareil à proximité de toute source de chaleur.
2. Gardez ce manuel pour de futures références.
10. Protégez les connecteurs de votre appareil et positionnez les câblages pour éviter toutes déconnexions accidentelles.
15. Ne déconnectez jamais la prise de terre de votre appareil.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre appareil.
14. Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre appareil. Celui-ci doit être contrôlé s'il a subi des dommages de manipulation, d'utilisation ou de stockage
(humidité, …).
16. Si votre appareil est destiné à être monté en rack, des supports arrière doivent être utilisés.
3. Prêtez attention aux messages de précautions de ce manuel.
a) Le fil vert et jaune doit être branché sur la borne repérée par la lettre E, ou le symbole de terre, ou par les couleurs vert ou verte et jaune.
b) Le fil bleu doit être branché sur la borne repérée par la lettre N, ou par la couleur noire.
L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à l'exposition autorisée aux niveaux de bruit :
13. La fiche secteur est utilisée pour couper l'alimentation de l'appareil et doit rester facilement accessible. Débranchez cet appareil pendant les orages ou s'il est inutilisé pendant de longues périodes.
D'après les études menées par l'OSHA, toute exposition au delà des limites décrites ci-dessous entraînera des pertes de audition chez la plupart des sujets. Le
port de système de protection (casque, oreillette de filtrage, etc…) doit être observé lors de l'utilisation de cet appareil sans quoi des dommages
irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au
delà des limites décrites ci-dessous.
20. Symboles utilisés sur les produits et dans les manuels des produits, destinés à alerter l'opérateur des zones ou des précautions supplémentaires pouvant être
nécessaires :
Ce symbole est utilisé pour prévenir l'utilisateur de la présence d'une tension non isolée dangereuse à l'intérieur du boîtier de l'appareil, et pouvant
être suffisante pour constituer un risque de choc électrique.
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:
5. N'utilisez pas cet appareil à proximité de plans d'eau.
18. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, tels qu'un vase ou autre récipient.
9. Un appareil avec la construction de la classe I sera relié à une prise munie d'une liaison à la terre. Branchez toujours votre appareil sur une alimentation munie de prise de terre utilisant le cordon
d'alimentation fourni.
7. N'obstruez pas les systèmes de refroidissement de votre appareil et installez votre appareil en fonction des instructions de ce manuel.
CONSIGNES DE SÉCURITÉ IMPORTANTES
17. Note pour le Royaume-Uni : Si les couleurs des fils du câble d'alimentation ne correspondent pas aux fiches de la prise secteur, procédez comme suit:
4. Suivez ces instructions.
19. Une exposition à de hauts niveaux sonores peut entraîner des dommages irréversibles de l'audition. La sensibilité au bruit varie considérablement d'un individu à l'autre, mais la majorité de la
population ressentira une perte d'audition après une exposition à une forte puissance sonore pendant une durée prolongée.
c) Le fil marron doit être branché sur la borne repérée par la lettre L, ou par la couleur rouge.
12. Lors de l'utilisation sur pied ou perche de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.
1. Lisez ces instructions
Afin de prévenir tout risque de choc électrique et d'incendie, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les instructions d'utilisation de ce
mode d'emploi.
Risque de choc électrique – NE PAS OUVRIR Afin de réduire les risque de choc électrique, ne pas ouvrir le capot. Il n'y a aucune pièce à l'intérieur
pouvant être réparée par l'utilisateur. Veuillez confier la maintenance à un personnel qualifié.
Ce symbole est utilisé pour prévenir l'utilisateur de la présence d'instructions d'utilisation et de maintenance dans le mode d'emploi accompagnant
l'appareil.
DE
CAUTION:
WARNING:
CAUTION:
WARNING:
FR
1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein.
8. Betreiben Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Verwenden Sie nur Kaltgeräte-Netzkabel aus dem Fachhandel.
7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.
WICHTIGE SICHERHEITSHIISENWE
3. Beachten Sie alle Warnungen.
6. Reinigen Sie es nur mit einem trockenen Tuch.
4. Befolgen Sie alle Anweisungen.
ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:
Sollen den Benutzer auf das Vorhandensein von "gefährlicher Hoch- Spannung" im Gerätegehäuse hinweisen, um die Gefahr eines elektrischen Schlages für
Personen zu vermeiden.
Sollen den Benutzer auf das Vorhandensein wichtiger Betriebs-und Wartungsanweisungen in der begelegten Dokumentation aufmerksam machen.
20. Symbole und Nomenklatur, die auf dem Produkt und in den Handbüchern stehen, sollen den Bediener auf die Bereiche, in denen besondere Vorsicht
notwendig sein kann, alarmieren und sind wie folgt:
12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen
Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit es nicht umkippt und möglicherweise jemand verletzt wird.
15. Schließen Sie das Gerät nur an eine Stromquelle an, die am Gerät neben dem Netzkabel angegeben ist.
19. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird
jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration,
OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:
Der Benutzer sollte auf einfachen Zugang zu allen Netzsteckern,Gerätesteckern und Netz-Schaltern achten
13. Der Netzstecker bzw. Gerätestecker wird zum Trennen vom Stromnetz verwendet und muß immer leicht zugänglich sein.
11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
18. Dieses Gerät darf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B.
Blumenvasen, auf dem Gerät abgestellt werden.
Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen
beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich
vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe
Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen.
14. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das
Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder
heruntergefallen ist.
16. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen am Gerät.
Ziehen Sie den Netzstecker bei Gewitter heraus oder wenn das Gerät längere Zeit nicht benutzt wird.
Gefahr eines elektrischen Schlags - NICHT ÖFFNEN. Um die Gefahr eines elektrischen Schlags zu vermeiden, darf die Abdeckung nicht geöffnet
werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal.
Gefahr eines elektrischen Schlags - NICHT ÖFFNEN. Um die Gefahr eines elektrischen Schlags zu reduzieren, darf die Abdeckung entfernen. Keine zu
wartenden Teile im Inneren. Überlassen Sie die Wartung qualifiziertem Fachpersonal.
13


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
ES
IT
CUIDADO: Cuando use productos electrónicos, debe tomar precauciones básicas, incluyendo las siguientes:
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
4. Siga todas las instrucciones.
6. Limpiar solamente con un trapo seco.
3. Haga caso de todos los consejos.
7. No bloquear ninguna de las salidas de ventilación. Instalar de acuerdo a las instrucciones del fabricante.
8. No instalar cerca de ninguna fuente de calor como radiadores, estufas, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.
12. Usar solamente un carro, pie, trípode, o soporte especificado por el fabricante, o vendido junto al aparato. Cuando se use un carro, tenga cuidado al mover el conjunto carro/aparato para evitar que se dañe
en un vuelco.
13. El cable de alimentación o conector del aparato se usa como dispositivo de desconexión y debe permanecer accesible. El usuario debe permitir un acceso fácil a cualquier entrada principal, interruptor
haciéndolo así más operativo. Desenchufe este aparato durante tormentas eléctricas o cuando no se use en largos períodos de tiempo.
11. Usar solamente componentes y accesorios proporcionados por el fabricante.
14. Para cualquier reparación, acuda a personal de servicio cualificado. Se requieren reparaciones cuando el aparato ha sido dañado de alguna manera, como cuando el cable de alimentación o el enchufe se han
dañado, algún líquido ha sido derramado o algún objeto ha caído dentro del aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona de manera normal, o ha sufrido una caída.
10. Proteja el cable de alimentación para que no sea pisado o pinchado, particularmente en los enchufes, habitáculos y el punto de salida del aparato.
15. Nunca retire la patilla de Tierra. Conecte el aparato sólo a una fuente de alimentación del tipo marcado al lado del cable de alimentación.
16. Si este producto va a ser instalado en una unidad de rack, use algún tipo de apoyo trasero.
9. Un aparato con la construcción de clase I deberá conectarse a una toma de corriente que disponga una conexión con protección. No retire la patilla protectora del enchufe polarizado o con conexión a
tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con toma de tierra tiene dos clavijas y un tercer diente de tierra. La clavija ancha (la tercera) se proporciona para su
seguridad. Si el enchufe proporcionado no encaja en su toma de red, consulte a un electricista para que se reemplace por la obsoleta.
17. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe‚ proceda de la siguiente manera:
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
5. No usar este aparato cerca del agua.
La intención de alertar al usuario de la presencia de "tensión peligrosa" alto dentro del recinto los productos puede ser suficiente para constituir un riesgo
de descarga eléctrica para las personas.
La intención de alertar al usuario de la presencia de importantes de operación y mantenimiento (servicio) en la literatura que acompaña al producto.
Para evitar descargas eléctricas o incendios, no exponga este aparato a la lluvia ni a la humedad. Antes de usar este aparato, por favor lea las instrucciones de
funcionamiento.
b) El cable coloreado en azul debe ser conectado al terminal que está marcado con la letra N o el color negro.
18. Este aparato eléctrico no debe ser sometido a ningún tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contengan líquidos, como vasos, sobre el aparato.
c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo.
Riesgo de choque eléctrico - NO ABRIR. Para reducir el riesgo de descarga eléctrica, no retire la cubierta. No hay piezas que el usuario pueda reparar.
Solicite la revisión al personal cualificado.
19. La exposición a altos niveles de ruido puede causar una pérdida permanente en la audición. La susceptibilidad a la pérdida de audición provocada por el ruido varía según la persona, pero casi todo el mundo
perderá algo de audición si se expone a un nivel de ruido suficientemente intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguridad del Gobierno de los Estados Unidos
(OSHA) ha especificado las siguientes exposiciones al ruido permisibles:
De acuerdo al OSHA, cualquier exposición que exceda los límites arriba indicados puede producir algún tipo de pérdida en la audición. Protectores para los canales auditivos o tapones para los oídos deben
ser usados cuando se opere con este sistema de sonido para prevenir una pérdida permanente en la audición, si la exposición excede los límites indicados más arriba.
Para protegerse de una exposición a altos niveles de sonido potencialmente peligrosa, se recomienda que todas las personas expuestas a equipamiento capaz de
producir altos niveles de presión sonora, tales como este sistema de amplificación, se encuentren protegidas por protectores auditivos mientras esta unidad esté
operando.
a) El cable de color verde y azul debe ser conectado al terminal que está marcado con la letra E‚ el símbolo de Tierra (earth)‚ coloreado en verde o en verde y amarillo.
20. Símbolos y nomenclatura utilizada en el producto y en los manuales de producto, destinado a alertar al usuario de las áreas donde la precaución adicional
pueden ser necesarias, son las siguientes:
.
CAUTION:
WARNING:
CAUTION:
WARNING:
11. Usare solo dispositivi opzionali / accessori forniti dal produttore.
12. Usare solo con un carrello, supporto, cavalletto, sostegno o tavola specificate dal produttore o venduti con l'apparecchio. Quando si usa un carrello, prestare attenzione, muovendo il carrello / la
combinazione di apparecchi, a non ferirsi-over.
1. Leggere queste istruzioni.
4. Seguire tutte le istruzioni.
13. La spina dell'alimentazione o apparecchio viene utilizzato come dispositivo di scollegamento e deve restare sempre operativo. L'utente deve consentire un facile accesso a qualsiasi presa di rete,
accoppiatore di rete e interruttore di rete utilizzato in combinazione con l'unità rendendo così facilmente accessibile. Scollegare l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi di
tempo.
di colore verde e giallo.
18.This apparecchio elettrico non deve essere esposto a gocce o schizzi e si deve prestare attenzione a non posizionare oggetti contenenti liquidi, come vasi, sopra l'apparecchio.
5. Non utilizzare questo apparecchio vicino all'acqua.
3. Osservare tutte le avvertenze.
Scopo di avvisare l'utente della presenza di 'tensioni pericolose' alta all'interno del prodotto che può essere sufficiente per costituire un rischio di scossa elettrica per le
persone.
AVVERTENZA: Quando si usano prodotti elettrici, alcune precauzioni dovrebbero essere sempre seguite, tra cui le seguenti:
6. Pulire solo con un panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
c) il cavo marrone deve essere collegato al terminale contrassegnato con la lettera L o di colore rosso.  
2. Conservare queste istruzioni di sicurezza.
8. Non installare vicino a fonti di calore come radiatori, regolatori di calore, stufe o altri apparecchi (inclusi gli amplificatori) che producono calore.
9. Un apparecchio in Classe I deve essere collegato a una presa di corrente di rete con connessione di protezione. Non annullare l'obiettivo di sicurezza della spina polarizzata o con messa a terra. Una spina
polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di terra. La lama più larga o il terzo polo servono per la sicurezza. Se la spina fornita non è adatta alla
propria presa, consultare un elettricista per la sostituzione della presa obsoleta.
15. Non rompere il pin di terra. Collegare ad una presa di potenza del tipo indicato sull'apparecchio adiacente al cavo di alimentazione.
10. Proteggere il cavo di alimentazione venga calpestato o schiacciato, soprattutto in corrispondenza delle spine, delle prese e al punto in cui esce dall'apparecchio.
IMPORTANTI ISTRUZIONI DI SICUREZZA
14. Per l'assistenza rivolgersi a personale qualificato. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, come ad esempio quando il cavo di alimentazione o la spina sono
danneggiati, è stato versato del liquido o degli oggetti sono caduti all'interno, l'apparecchio è stato esposto a pioggia o umidità, non funziona normalmente, o è stato fatto cadere.
17. Nota per solo Regno Unito: Se i colori dei fili del cavo di alimentazione di questa unità non corrispondono con i terminali della spina, procedere come segue:
a) Il cavo colorato verde e giallo deve essere collegato al terminale contrassegnato con la lettera E, il simbolo di massa, di colore verde o
b) Il filo che è di colore blu deve essere collegato al terminale contrassegnato con la lettera N o il nero.
19. L'esposizione a livelli sonori molto elevati può causare la perdita permanente dell'udito. Gli individui La sensibilità al rumore perdita dell'udito causata, ma quasi tutti si perde un po 'di danni in caso di
esposizione al rumore sufficientemente intenso per un tempo sufficiente.
Sicurezza sul lavoro del governo degli USA and Health Administration (OSHA) ha elaborato la seguente tabella di tolleranza ai rumori: Secondo l'OSHA, l'esposizione prolungata ai limiti riportati qui a
fianco potrebbe causare perdita di udito. Tappi per le orecchie o protezioni per il condotto orecchie o sopra le orecchie devono essere indossati quando si adopera questo sistema di amplificazione, al fine di
evitare la perdita permanente dell'udito, se si superano i limiti di cui sopra. Per assicurarsi contro un'esposizione potenzialmente pericolosa ad elevati livelli di pressione sonora, si raccomanda che tutte le
persone esposte ad apparecchi in grado di produrre elevati livelli di pressione sonora, come questo sistema di amplificazione essere protetti da dispositivi di protezione dell'udito mentre l'unità è in funzione.
16. Se il prodotto deve essere montato in un rack, supporto posteriore dovrebbe essere fornito.
20. Simboli e nomenclatura utilizzati sul prodotto e nei manuali dei prodotti, finalizzate ad avvisare l'operatore di aree in cui cautela possono essere necessari, sono i seguenti:
Destinato per avvisare l'utente della presenza di importanti operativi e di manutenzione (assistenza) nella documentazione che accompagna il prodotto.
Rischio di scossa elettrica - NON APRIRE. Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio. Non ci sono parti riparabili dall'utente. Per la
manutenzione rivolgersi a personale qualificato.
Per evitare scosse elettriche o incendi, non esporre questo apparecchio alla pioggia o all'umidità. Prima di utilizzare questo apparecchio leggere le istruzioni per
l'uso.
Se il vostro apparecchio è dotato di un meccanismo di inclinazione o di un mobile in stile contraccolpo, si prega di utilizzare questa caratteristica di design con
cautela. A causa della facilità
14


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
CAUTION:
WARNING:
14. Solicite a assistência de pessoal qualificado. A manutenção é necessária quando o aparelho tiver sido danificado de qualquer maneira, como quando o cabo de alimentação ou a ficha
estiverem danificados, líquido foi derramado ou objetos caídos dentro do aparelho, o aparelho tenha sido exposto à chuva ou umidade, não operar normalmente, ou se tiver caído.
b) O fio é de cor azul, que tem de ser ligado ao terminal que está marcada com a letra N ou a cor preta.
Com a intenção de alertar o utilizador para a presença de "tensão perigosa" alto dentro do recinto produtos que poderá ser suficiente para constituir um risco de choque
elétrico para as pessoas.
16. Se este produto for para ser montado em um bastidor de equipamentos, o suporte traseiro deve ser fornecido.17. Nota para o Reino Unido: Se as cores dos fios do cabo de
alimentação da unidade não correspondem com os terminais na ficha, faça o seguinte:
18.This não deve ser exposto a respingos e os cuidados devem ser tomados para não colocar objetos que contenham líquidos, tais como vasos, sobre o
aparelho.
c) O fio que é castanho deve ser ligado ao terminal que está marcada com a letra L ou a cor vermelha.Aparelhos elétricos.
1. Leia estas instruções.
4. Siga todas as instruções.
3. Preste atenção a todos os avisos.
Com a intenção de alertar o usuário da presença de importantes de operação e manutenção (assistência) na literatura que acompanha o produto.
9. Um aparelho com a construção de classe I devem ser conectado a uma tomada eléctrica com ligação de proteção. Não anule a finalidade de segurança da ficha polarizada ou do tipo
terra. Uma ficha polarizada possui duas lâminas, uma mais larga que a outra. Uma ficha do tipo terra tem duas lâminas e um terceiro pino de aterramento. A lâmina larga ou o terceiro
pino são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.
7. Não bloqueie qualquer uma das aberturas de ventilação. Instale de acordo com as instruções do fabricante.
Segurança do Trabalho do governo dos EUA e Administração de Saúde (OSHA) especificou os seguintes exposições de nível de ruído admissíveis: de acordo com OSHA, a exposição
em excesso dos limites admissíveis acima poderia resultar em alguma perda de audição. Tampões ou protectores para o canal auditivo ou sobre as orelhas, deve ser usada quando se
opera este sistema de amplificação de modo a evitar a perda permanente da audição, se a exposição for superior a dos limites tal como descrito acima. Para garantir contra a
exposição potencialmente perigoso para elevados níveis de pressão de som, recomenda-se que todas as pessoas expostas a um equipamento capaz de produzir níveis elevados de
pressão sonora, como este sistema de amplificação de ser protegidos por protetores auditivos enquanto esta unidade está em operação.
5. Não use este aparelho perto da água.
12. Use somente com o carrinho, estrutura, tripé, suporte, ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o
conjunto carrinho / dispositivo para evitar danos provocados pela queda.13. A ficha da tomada ou aparelho forem utilizados como dispositivo de desconexão e deve estar sempre
acessível. O usuário deve permitir o acesso fácil a qualquer ficha, acoplador de alimentação e interruptor de rede usada em conjunto com esta unidade, assim, tornando-o acessível.
Desligue o aparelho durante tempestades com raios ou quando não for utilizado por longos períodos de tempo.
AVISO: Ao usar produtos elétricos, adverte básica devem ser sempre seguidas, incluindo as seguintes:
Para evitar choque elétrico ou risco de incêndio, não exponha este aparelho à chuva ou umidade. Antes de utilizar este aparelho, leia atentamente as instruções de operação.
8. Não instale perto de fontes de calor, como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que produzem calor.
colorido em verde e amarelo.
19. A exposição a níveis de ruído extremamente alta pode causar uma perda permanente da audição. Os indivíduos variam consideravelmente a susceptibilidade
ao ruído induzido perda de audição, mas quase todo mundo vai perder alguma audição se expostos a ruído suficientemente intensa durante um tempo
suficiente.
11. Utilize apenas ligações / acessórios fornecidos pelo fabricante.
15. Nunca quebre o pino terra. Ligue apenas a uma fonte de energia do tipo marcadas na unidade adjacente ao cabo de fornecimento de energia.
INSTRUÇÕES DE SEGURANÇA
10. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, receptáculos de conveniência e no ponto de saída do aparelho.
2. Guarde estas instruções de segurança.
6. Limpe apenas com um pano seco.
a) O fio que é colorido verde e amarelo tem de ser ligado ao terminal que está marcada com a letra E, o símbolo de terra, de cor verde ou
20. Símbolos e nomenclatura utilizados no produto e nos manuais de produtos, destinados para alertar o operador para as áreas onde o cuidado extra pode ser necessário, são os
seguintes:
Risco de choque elétrico - NÃO ABRA. Para reduzir o risco de choque eléctrico, não remover a tampa. Não existem peças no interior. Consulte um técnico qualificado.
15
PT


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
JP
掃除するときは、乾いた布のみを使用してください。
ご使用前には必ずこの説明書をお読みください。
電子機器を使用する際は、下記の注意事項に従ってご使用ください。
説明書は大切に保管してください。
安全上の重要な注意事項
すべての注意事項を確認してください。
水などの液体を本体にこぼしたり、内部にかからないように注意してください。
通気孔は絶対に塞がないでください。
ラジエーター、ヒートレジスター、ストーブ等、熱を発する装置（アンプを含む）
の近くには決して置かないでください。
電源コードは、踏まれたりはさまれたりしないように注意してください。
長時間使用しない時、また雷雨の時などはコンセントを抜いてください。
電源コードやプラグの破損、強い衝撃や、液濡れ等の理由で正常に装置が動作しない場合は、
ご購入店にご相談ください。
激しい騒音環境下では、永続的な難聴を引き起こす可能性があります。
騒音性 難聴への影響度には個人差がありますが、
激しい騒音の中にある一定の期間さらされた場合、
ほとんどの人の聴覚に悪影響を及ぼす可能性があります。米国政府の
キャスター等は、付属品を使用してください。転倒等の事故がないように十分注意してください。
メーカーによって供給されたパーツ以外は使用しないでください。
万が一制限値を超えている場合は、永続的な 難聴を防ぐためにも耳栓などを使用してください。
下記をご参照ください。
機材またはマニュアルに記載された記号、及び名称は、ご使用時に注意が必要なものとなります。
付属の冊子に書かれている操作上、または管理上（サービス上）重要な事項を確認してください。
機材内部には、人に感電する危険性のある“高電圧”が流れている場合があります。
労働安全衛生局（OSHA）は、ノイズレベルの許容量（条件）
を定めています： OSHAによると、許容量を超える騒音は、
少なからず難聴に繋がる可能性があります。 このアンプシステムを操作する際、
必ず取扱説明書をお読みください。
内部にはユーザーが修理できる部品はありません。資格ある技術者の指示を仰いでください。
感電や火災の危険を防止するため、この装置を雨や湿気にさらさないでください。使用する前には、
製品カバーを開けないでください。感電の危険性を減らすためにも、蓋は取り外さないでください。
16


Designed and Engineered in the UK by HH Electronics LTD.
© 2019 HH Electronics Ltd
LINE ARRAY
ARRAY
2000m
该产品仅适用于非热带气候条件下安全使用该产品仅󸆎用于󶦵󷗴2000m󷉖󷈻地󷌓󶛙全使用
21.
CN
重要安全说明
1. 阅读这些说明。
20. 用于产品和说明书上的符号和术语是为了提醒操作人员注意需要额外注意的地方，具体如下：
6. 仅可用干布清洁该电器。
10. 保护电源线，不被踩踏或挤压，尤其在插头、插座以及电源线的连接处。
9. 与 I类建筑设备连接时，应连接到带保护的电源插座上。不要忽视极性或接地类型插头的安全作用。极性插头具有两个片状电极，其
中一个较宽。接地类型插头具有两个片状电极和第三只接地脚。宽片状电极或第三只接地极用于保证使用者及电器的安全。如所提供
的插头不适用于插座，须请专业人员更换，切勿自行更换电源插座。
c) 棕色电缆须连接至标有字母“L”的电极，颜色为棕色或红色。
旨在提醒使用者小心产品空箱内的未绝缘“危险电压”，这可能足以对人构成触电危险。
8. 请勿将该电器安装在靠近热源，如散热器、热风机、炉子或其他发热设备（包括功率放大器）。
12. 仅可使用制造商指定的、或与该电器一同出售的货车、台架、三脚架、支架或台桌。使用货车，及移动货车/搬运该电器时，须注
意，避免倾翻产生损坏。
16. 如此电器须安装在设备架上，应提供后部支架。
4. 请遵守所有说明。
3. 注意所有警告。
7. 请勿堵塞该电器上的任何通风口。根据制造商的说明进行安装。
14. 当该电器受到任何方式的损坏时，如：电源线或插头被损坏、液体泼溅或物体落入电器内、该电器放置于有雨
水或潮湿处、及该电器坠落后，无法正常运行，需进行检修时，必须请有资格认证的维修人员进行维修。
15. 请勿折断电源插头上的接地极。仅可连接到在插头的片状电极旁边已标注符号的极性上。
a) 黄绿色电缆须连接至标有字母“E”的电极，为接地符号。颜色为黄绿色或绿色。
11. 仅可采用制造商提供的附件或配件。
18. 该电器不能放置于有水滴或有水溅出的地方，须注意，不要将盛有液体的容器，如花瓶放在该电器上。
17. 仅适用于英国的注意事项。如该电器的电源线中电缆颜色与插头片状电极不相符，请按照以下步骤进行操作：
19.如果人处于极高噪音级中可能会造成永久失聪。每个人受噪音导致听力损害的差异很大。然而若长时间处于极强噪音中，任何人几乎
都会造成不同程度的听力损害。美国政府职业安全健康管理局（OSHA）指定了以下允许范围内的噪音级别，见右表：根据OSHA，任
何超出上述允许的极限范围可导致不同程度的听力损害。在运行该电器时，人体处于超出了以上设定的限制，须佩戴耳塞或配备耳朵
的保护装置，以预防永久性听力损害。为避免可能处于强声压程度的危险，该电器运行时，建议处于强声压程度下的所有人均配备听
力保护装置。
b) 蓝色电缆须连接至标有字母“N”的电极，颜色为蓝色或黑色。
󸂸告：使用电󶈡产品时，应󶚲终󸇍󷕠基本的注󶟞事项，󶗶括󷉖󷈻各项：
2. 确保此类说明放置于安全处。
5. 请勿在近水处使用该电器。
13. 电源插头或该电器的转接插头，应保持其易操作性。用户应使用与该电器匹配的电源插头、连接器和电源开关，应易于操作。在雷
雨或长时间不使用时，拔下该电源插头。
旨在提醒使用者与产品一起提供的说明书中的重要操作和维护（保修）说明。小心触电-不能打开
为了降低触电风险，请不要打开盖子。里面不含任何用户可用的配件。请将维修交于被许可的人员。
为避免触电或火灾，请不要将本产品置于雨中或潮湿环境中。在使用本产品前，请仔细阅读操作说明。
17

REVISION 1.00
Model number:
Serial number:
Place of purchase:
Date of purchase:
hhelectronics
www.hhelectronics.com
hhelectronics
hhelectronics
