HIKOKI VB 3616DA User manual
充电式便携钢筋切割机/弯曲机
Cordless Portable Rebar Cutter/Bender
VB 3616DA
中 文
English
保留备用
Keep for future reference
使用说明书
Handling instructions
00BookVB3616DAChS.indb100BookVB3616DAChS.indb1 2019/10/0914:11:172019/10/0914:11:17
2
中文
电动工具通用安全警告
警告！
阅读电动工具附带的所有安全警告、说明、插图和规格说明。
不遵照以下说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动
（无线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
目次
电动工具通用安全警告...............................2
充电式便携钢筋切割机 /
弯曲机安全警告..............................................5
其他安全警告...................................................6
锂离子电池使用注意事项..........................7
锂离子电池运输..............................................8
USB 设备连接器使用注意事项 ................8
符号.......................................................................9
零件名称..........................................................10
规格....................................................................11
标准附件..........................................................12
应用....................................................................12
电池及电池盖的拆卸、安装方法........13
充电....................................................................14
作业之前..........................................................16
图解说明..........................................................17
操作....................................................................18
使用方法（切割） ........................................20
如何使用（弯曲） ........................................24
警告信号..........................................................28
USB 设备的充电方法 .................................29
维护和检查.....................................................30
故障排除..........................................................31
选择附件..........................................................34
00BookVB3616DAChS.indb200BookVB3616DAChS.indb2 2019/10/0914:11:182019/10/0914:11:18
3
中文
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。
粗心的行为可能会导致瞬间发生严重伤害。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
00BookVB3616DAChS.indb300BookVB3616DAChS.indb3 2019/10/0914:11:182019/10/0914:11:18
4
中文
c) 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉插
头和／或取下电池盒（如果可拆卸）。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损
情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前
修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。
如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作
和控制工具。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
e) 请勿使用损坏或改装的电池盒或工具。
损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。
f) 请勿将电池盒或工具暴露在有火源或高温环境中。
如果暴露在有火源或 130 度以上高温的环境中，可能引起爆炸。
g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环境
中对电池盒或工具充电。
充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增加
发生火灾的风险。
00BookVB3616DAChS.indb400BookVB3616DAChS.indb4 2019/10/0914:11:182019/10/0914:11:18
5
中文
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
b) 请勿维修已损坏的电池盒。
需由制造商或经授权的服务供应商进行维修。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式便携钢筋切割机/弯曲机安全警告
1. 切割附件可能接触隐藏导线的时候，应手握电动工具的绝缘端。
切割附件接触“带电”导线可能会使电动工具的裸露金属部件“带电”，并
可能造成操作员触电。
2. 请使用夹具或其他实用方法将工件固定并支撑
在稳定的平台上。
用手或身体抓持工件将使工件不稳，并可能导
致失控。
3. 在操作、维护或检查过程中，请确保您和附近
所有人都佩戴了护目镜。
这将有效防止铁屑进入眼睛。

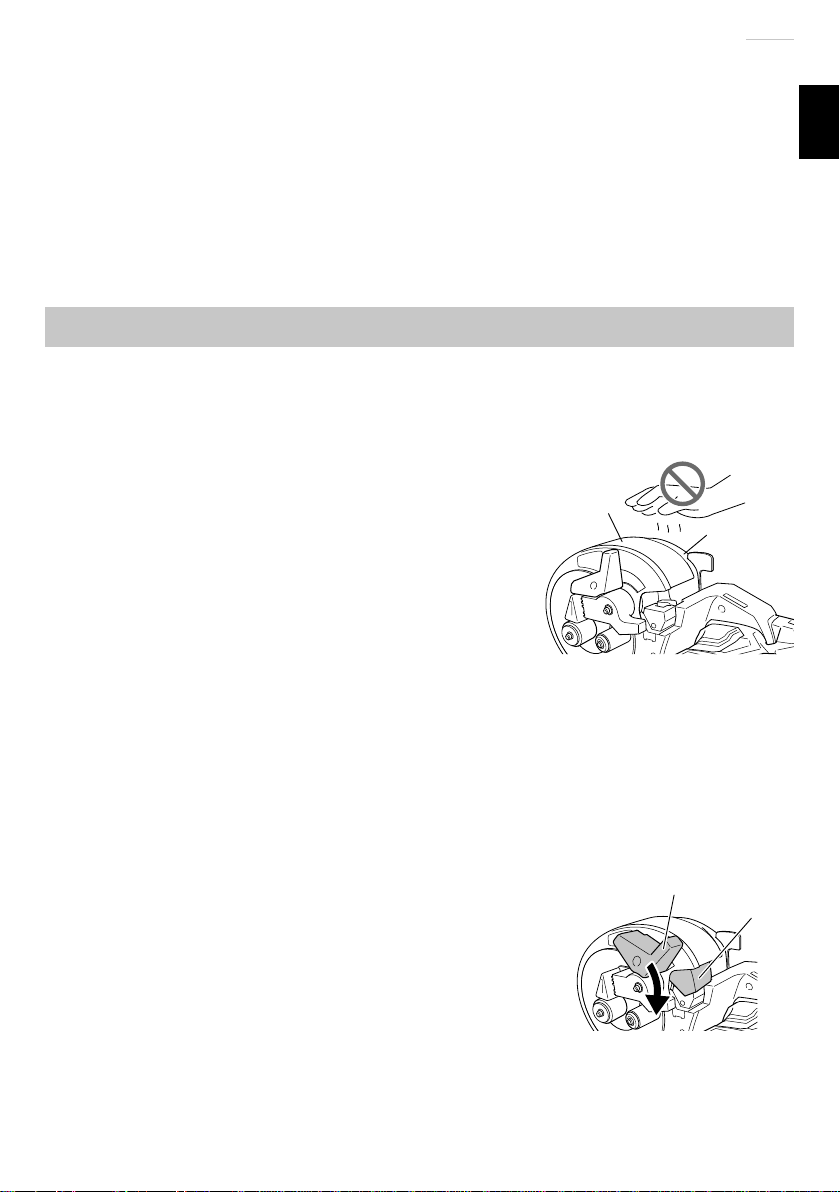

4. 长时间连续使用本机，可能导致内盖和齿轮盖
发热。连续使用后，请勿触摸内盖和齿轮盖。
( 图 1)
5. 避免任何超出规格书所述装置上限的作业。切勿切割和 / 或弯曲任何坚硬材
料，如 PC（预制混凝土）钢等。此类材料可能会散落成碎片并造成伤害。
6. 如果机组在运行过程中出现故障或听到任何异常噪音，请立即关闭开关并停
止运行。请联系您购买该单元的商店或授权的 HiKOKI 服务中心，要求其进
行检查和 / 或维修。未经检查和修理而使用本机可能导致伤害。
7. 请确保未进行切割工作时刀盖处于关闭状态。如
果防护罩一直开着，切具就会卡在异物上，造成
严重的事故。( 图 2)
8. 转动开关时，切勿将手靠近切具、反作用制动器
或轧辊。将手靠近这些部件会导致严重的伤害。
9. 如不慎将装置跌落在地或撞击某物，请彻底检查
装置，确保切具和装置没有损坏、裂纹或变形。
10. 请勿将本机浸入水中，否则可能导致故障或触电。

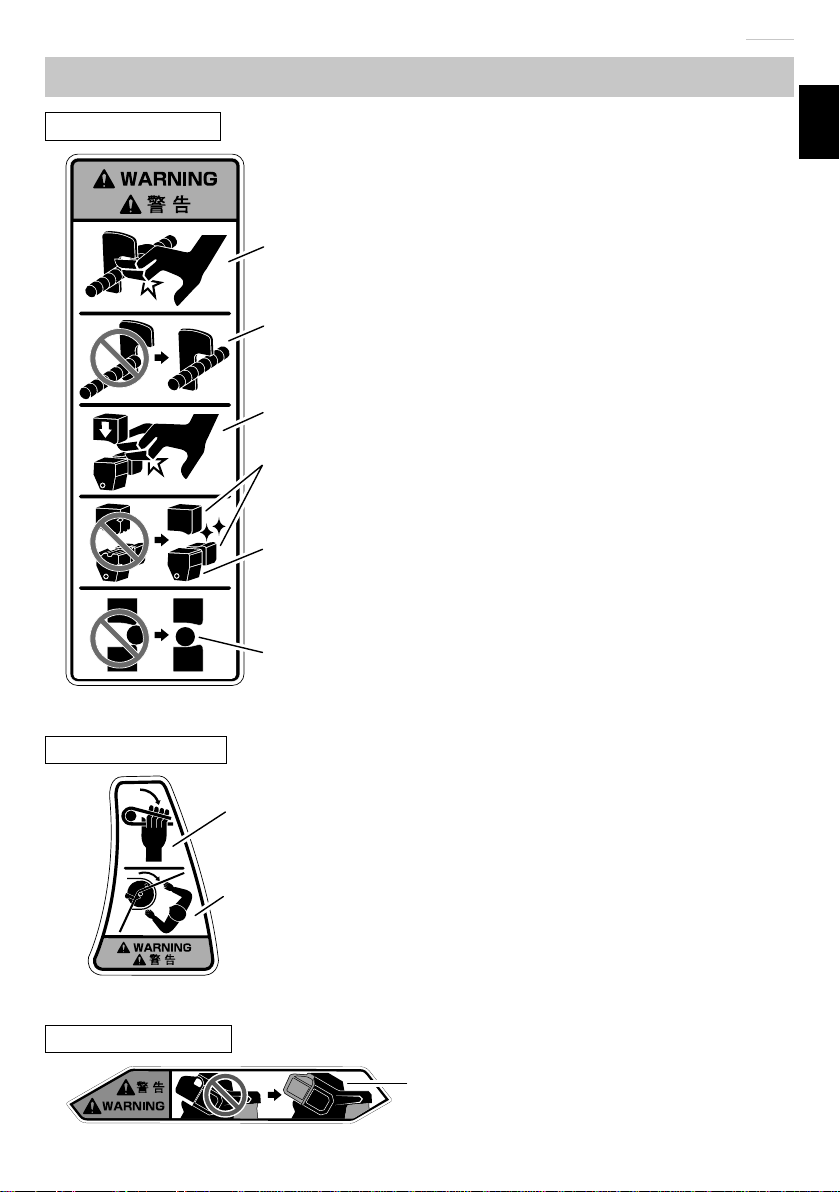

11. 如果警告标志无法识别、剥落或模糊，请使用新
的标志替换。
请联系 HiKOKI 授权服务中心以获取新标签。
齿轮盖
内盖
图 1
连杆
盖
图2
00BookVB3616DAChS.indb500BookVB3616DAChS.indb5 2019/10/0914:11:192019/10/0914:11:19
6
中文
12. 请按照操作说明安全安装切具和附件。如果安装不正确，切具及附件可能脱
落，并造成伤害。
13. 检查、清洗和更换切具时，请务必拔出蓄电池。否则将造成严重伤害。
其他安全警告
1. 准备和检查工作环境。确保工作环境符合预防措施中规定的所有条件。
2. 请勿让杂质进入充电式电池连结口内。
3. 切勿拆卸充电式电池与充电器。
4. 切勿使充电式电池短路。电池短路会引起强电流和过热。从而烧坏电池。
5. 请勿将电池丢入火中。电池受热将会爆炸。
6. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
7. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口 , 将会
引起触电事故或使充电器受损。
8. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。因此，
机壳变热时，请让工具休息一段时间。
9. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。
10. 请勿触碰移动的部件。
请勿将手、手指或身体的其他部位靠近工具的移动部件。
11. 请勿在未安装护罩的情况下进行操作。
请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需要
取下护罩或安全装置进行维护或维修，请在更换护罩或安全装置后操作该工
具。
12. 请勿使工具在无人值守的状态下运转。关闭电源。
请勿在工具完全停止前离开。
13. 电动工具内装有温度保护电路以保护电机。长时间连续作业可能会导致机器
温度升高、触发温度保护电路并自动停止作业。在此情况下，请在电动工具
冷却后再继续使用。
14. 请勿强烈撞击或破坏开关面板。否则可能会导致故障。
15. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。
否则，安装电池后可能会短路，造成冒烟或起火。
16. 请清除工具端子（电池安装部位）上的削屑和灰尘。
○ 使用前，请确保电池上没有堆积削屑和灰尘。
○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。
○ 暂停不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。
否则可能短路，造成冒烟或起火。
17. 请在 -5 ～ 40℃环境下使用本工具及电池。
00BookVB3616DAChS.indb600BookVB3616DAChS.indb6 2019/10/0914:11:192019/10/0914:11:19
7
中文
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 和 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
00BookVB3616DAChS.indb700BookVB3616DAChS.indb7 2019/10/0914:11:192019/10/0914:11:19
8
中文
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物接触到锂离子电池的端子，电池可能短
路，并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 为防止发生短路，应将电池装入工具中或者在存
放时牢固地插入电池盖，直至看不到通风口。(参
照图 3)
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按
照运输公司的指引安排运输。
● 功率输出超过 100 Wh 的锂离子电池
被视作危险物品运输分类并且需要特
别申请程序。
● 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
● 如 果 BSL36B18 安装在电动工具中，
则功率输出将超过 100Wh，该装置将
被列为危险品进行货运分类。
USB设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
图3
通气孔
端子
电池盖
卡扣
电池
Wh
功率输出
2至3位数
图4
00BookVB3616DAChS.indb800BookVB3616DAChS.indb8 2019/10/0914:11:192019/10/0914:11:19
9
中文

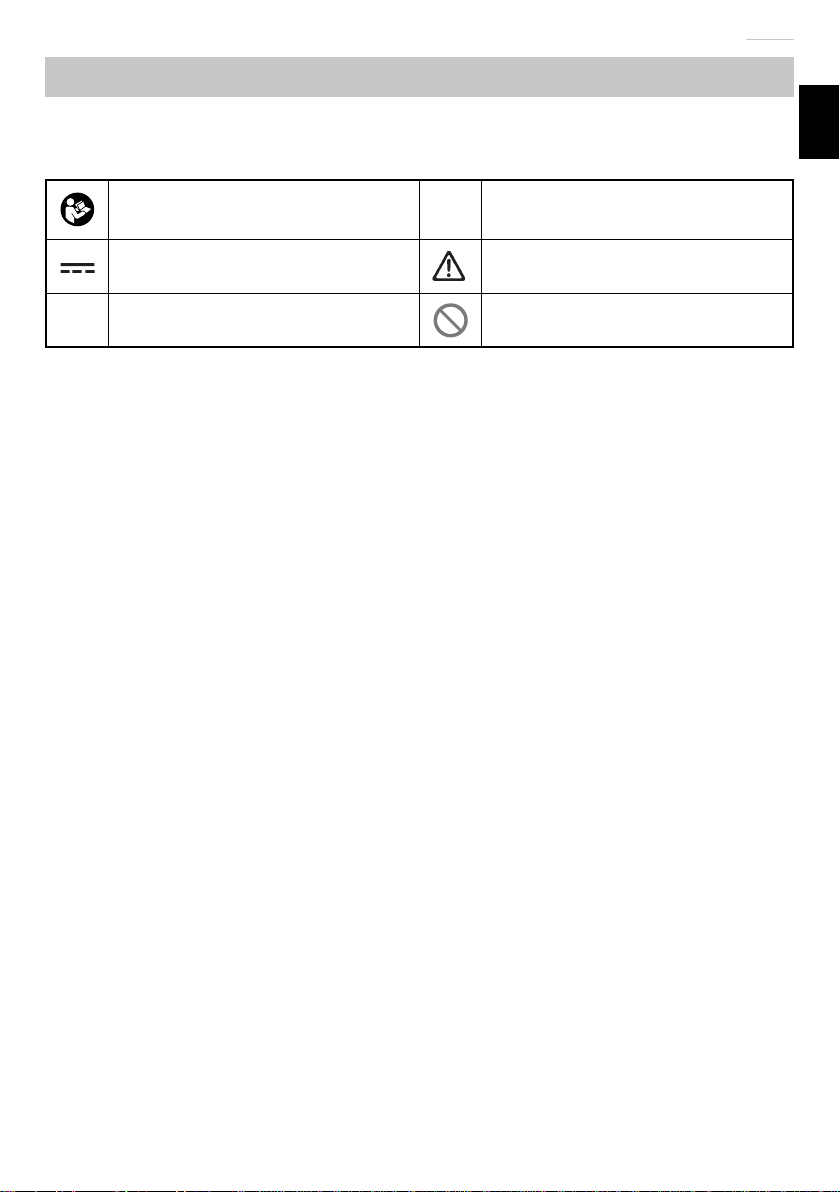

符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电 警告
V额定电压 禁止行为
00BookVB3616DAChS.indb900BookVB3616DAChS.indb9 2019/10/0914:11:192019/10/0914:11:19
10
中文

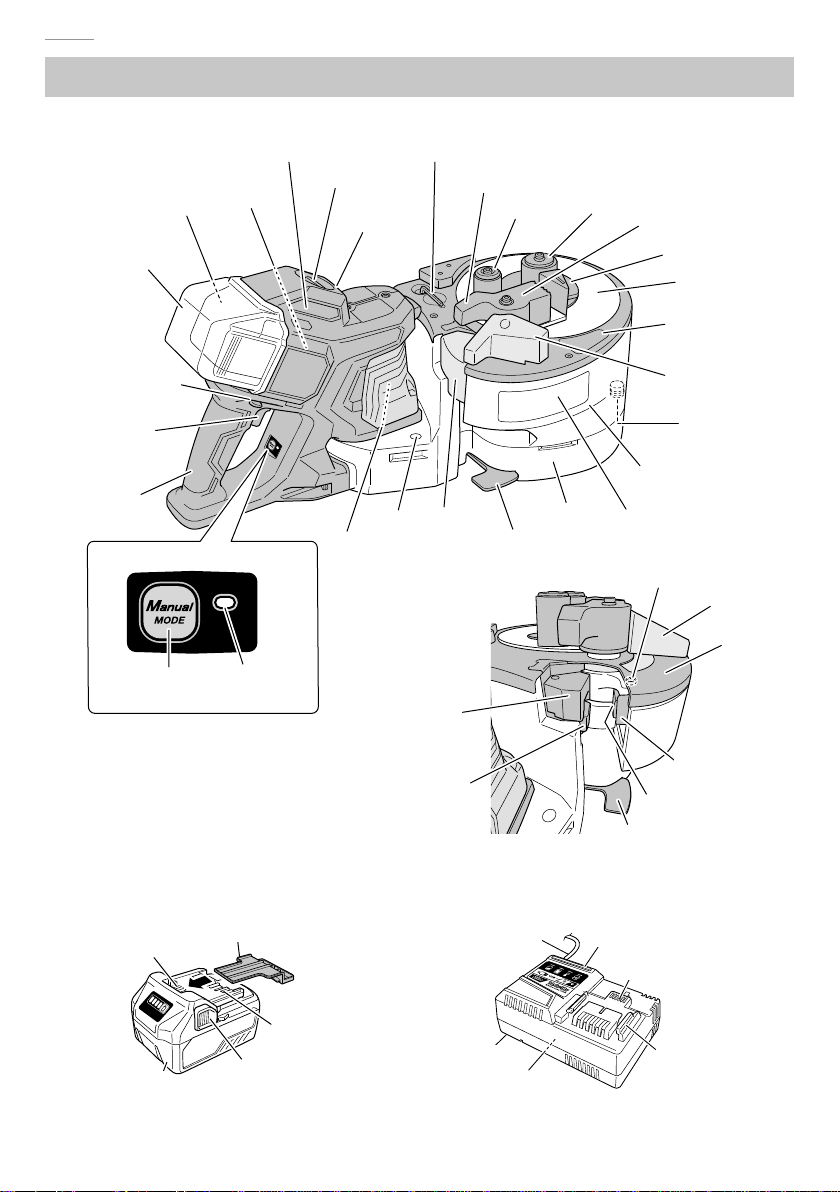

零件名称
1. 电动工具
反作用制动器 A
轧辊
中心板
中心转子
旋转台
凸轮盖
导轨
杠杆
警告标签
（弯曲）
齿轮盖
反作用制动器 B
盖
握把橡胶
马达
开关扳机
把手
锁定解除按钮
电池
电池盖
对齐位置
标牌
内六角扳手警告标签（电池盖）
开关面板
杠杆
手动模式
开关
模式指示灯
切具护刃器
上切刀
反作用制动器 B
下切刀
内六角螺栓
内盖
定孔装置
定孔
装置
设定刻度盘
警告标签（切割）
图5
2. 电池 3. 电池充电器
<BSL36A18>
通气孔
端子
电池盖
卡扣
电池 <UC18YSL3>
铭牌
电线
导轨
充电指示灯
通气孔
机身
图 6 图 7
00BookVB3616DAChS.indb1000BookVB3616DAChS.indb10 2019/10/0914:11:192019/10/0914:11:19
11
中文
规格
电动工具
型式 VB3616DA
电压 36 V
无负荷速度 0 － 16 /min
能力 （1）物料 ：钢筋 ：HRB335/400/500
（2）物料直径 ：8 － 16 mm
单次可处理件数
切割
ø10 mm 2 件
ø12 mm 1 件
ø16 mm 1 件
弯曲
ø10 mm 3 件
ø12 mm 2 件
ø16 mm 1 件
电池 * BSL36A18 ：锂离子 36 V / 18 V
（2.5 Ah / 5.0 Ah 10 节）
重量 18.6 kg ( 安装 BSL36A18)
* 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和 BSL14xx 系列）。
充电器
型式 UC18YSL3
充电电压 14.4 V － 18 V
重量 0.6 kg
00BookVB3616DAChS.indb1100BookVB3616DAChS.indb11 2019/10/0914:11:202019/10/0914:11:20
12
中文

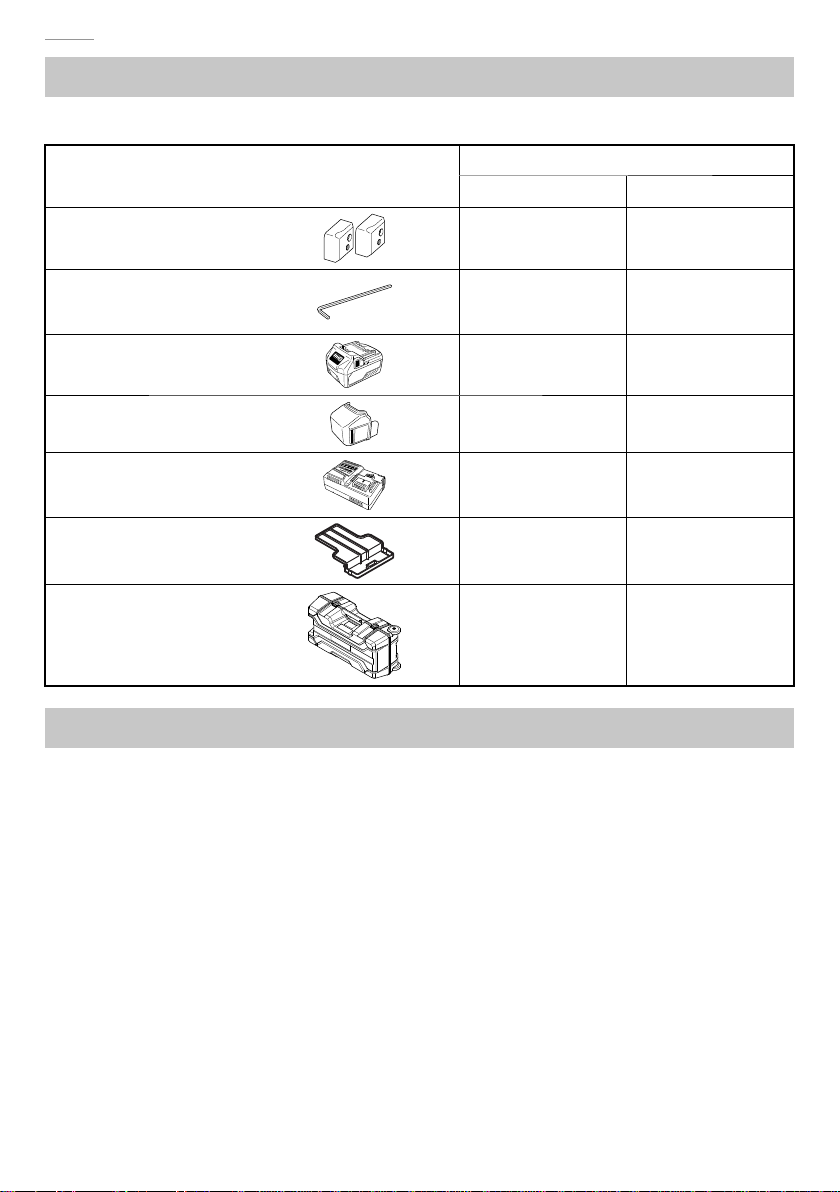

标准附件
VB3616DA 分为 2XC 型和 NNK 型两种。各型号的附件请参见以下列表。
VB3616DA
(2XC) (NNK)
一套切具 11
内六角扳手
(M5 内六角螺栓用） 11
电池（BSL36A18） 2—
电池盖 11
充电器（UC18YSL3） 1—
电池盖 2—
塑料箱 1—
应用
○ 钢筋切割
○ 钢筋弯曲
00BookVB3616DAChS.indb1200BookVB3616DAChS.indb12 2019/10/0914:11:202019/10/0914:11:20
13
中文
电池及电池盖的拆卸、安装方法
拆卸时
卸下电池盖，取出电池。
从本机拆卸电池时，按下两侧的插销，并
将电池向上滑动拉出。（图8）
安装时
插入电池，直至听见喀哒声为止。
其后，扣好电池盖。（图9）
注:
操作工具时，请确保连接了电池盖。
电池端子区域中的铁屑可能导致故障。
拆卸
电池盖
卡扣
（两侧）
电池
1 按
2 拉出
图8
安装
安装
电池盖
电池
图9
00BookVB3616DAChS.indb1300BookVB3616DAChS.indb13 2019/10/0914:11:212019/10/0914:11:21
14
中文

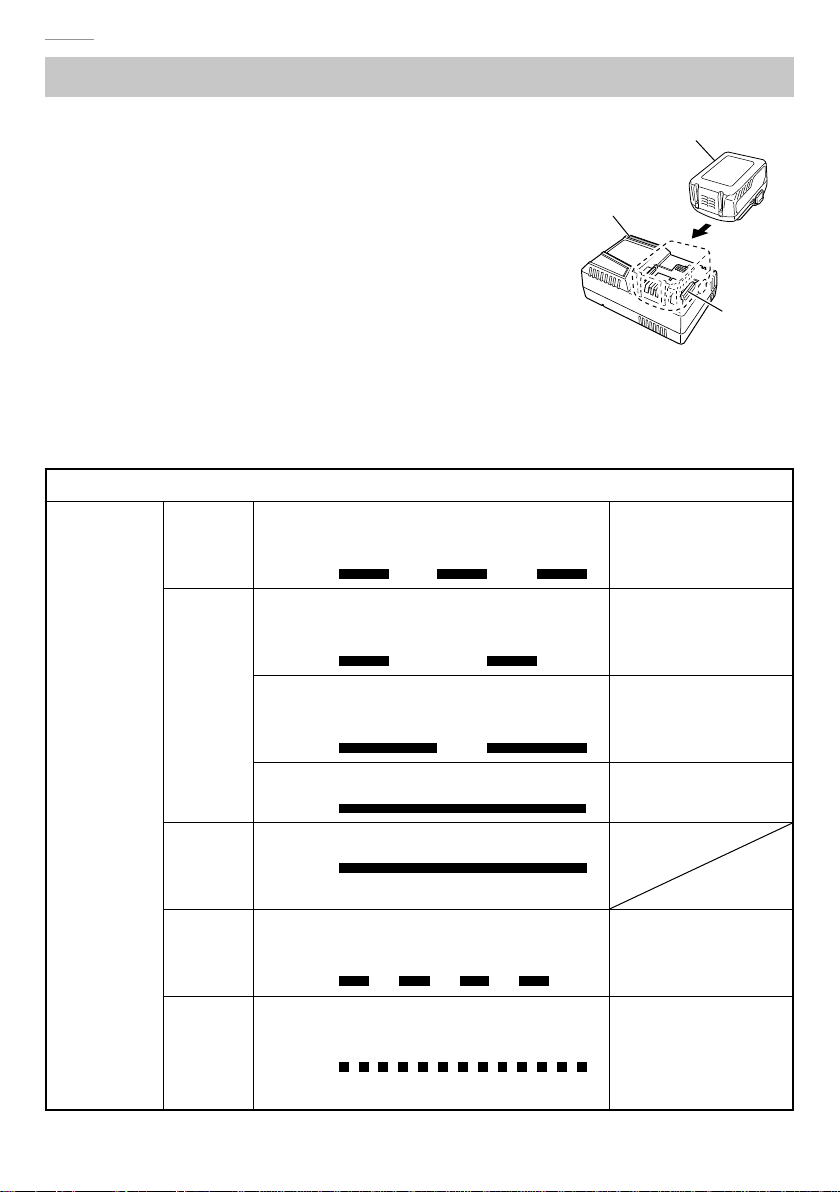

充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，充电指示灯闪烁红
色（间隔为 1 秒）。
2. 将电池插入充电器。
如 图10所示，将电池紧紧地插入充电器。
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。
( 参照 表1)
(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 表1所示。
表 1
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮 1 秒
钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约6秒)
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
( 发出断续蜂鸣声 : 约2秒)
电池或充电器故障
电池
导轨
充电指示灯
图10
00BookVB3616DAChS.indb1400BookVB3616DAChS.indb14 2019/10/0914:11:212019/10/0914:11:21
15
中文
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表2 所示
表 2
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 0℃ － 50℃
充电电压
V 14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4 节） （8 节） （5 节） （10 节） （10 节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
BSL36B18 : 52
USB
充电电压
V5
充电电流
A2
注:
充电时间可能会因环境温度和电源电压而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
00BookVB3616DAChS.indb1500BookVB3616DAChS.indb15 2019/10/0914:11:212019/10/0914:11:21
16
中文
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭
0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出，
因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电
池，则电池可能充电不正常。
作业之前
警告！
在使用之前，请检查以下内容。插入电池前应先检查1到4的事项。
注意！
在进行任何调整、维修或保养之前，请拔出蓄电池。
完成作业后，请拔出电池。
1. 电源开关
确保开关处于关闭位置。开关处于接通位置时，如果蓄电池安装在电动工具
上，电动工具将立即开始工作，并导致严重事故。
2. 工作环境的准备和确认。
检查并确认工作场所是否处于第 2 页的“1) 工作场地的安全”中提到的适当
条件下。
3. 为了安全起见，请使用内六角扳手确保内六角螺栓牢固拧紧。在螺栓松动的
情况下使用本机，可能会损坏本机和切具，并导致事故。
4. 确认切具锋利。
确保切具锋利。如果继续使用磨损、变形的钝刃切具，则会损坏机组和切具，
并导致事故。
5. 拆卸、插入电池盖和电池（第 13 页的图 8, 9）
警告！
操作工具时，请确保连接了电池盖。
电池端子区域中的铁屑可能导致故障。
00BookVB3616DAChS.indb1600BookVB3616DAChS.indb16 2019/10/0914:11:212019/10/0914:11:21
17
中文
图解说明
警告标签（切割）
图 11
操作过程中请避免把手靠近反作用制动器 ； 否则，你
的手指可能会被卡住，或者造成其他伤害。
切割过程中，将钢筋牢固地钩在反作用制动器上。此外，
固定足够长度的钢筋以钩住反作用制动器。
在操作过程中，切勿将手靠近切具。
继续使用磨损的切具可能会导致损坏和碎片四处飞散。
在经过大约 8000 次切割后，需使用新的切具将其更换。
如果握把橡胶磨损了，可能无法握住钢筋，并随着零
件四处飞溅而损坏，等等。
如果握把橡胶不能更长时间地包裹钢筋，需用更换新
的握把橡胶。
在切割作业中，将钢筋置于切具的中心或凹槽中。在
切具的角部或端部放置钢筋进行切割，都可能导致钢
筋碎片四处飞溅或对切具和机器造成损坏。
警告标签（弯曲）
图 12
大角度弯曲钢筋时，弱国将手置于其上，手部可能会
因钢筋折回而卡住。
开始操作前，请确保无人处于待弯曲材料的转动范围内。
警告标签（电池盖）
操作或存放时，请扣好电池盖。
图 13
00BookVB3616DAChS.indb1700BookVB3616DAChS.indb17 2019/10/0914:11:212019/10/0914:11:21
18
中文
操作
注意！
在进行任何调整、维修或保养之前，请拔出电池。
完成作业后，请拔出电池。
1. 开关操作
本产品配有开关锁，防止意外开关操作。( 图 14)
按下任意指示方向的开关锁 , 拉动开关 , 激活马达。
开关被激活后，只要拉上开关，即使松开开关锁，工
具也会处于接通状态。
松开区域 Ⓐ 内的开关将会放下制动器，停止操作。
（图15）
松开区域 Ⓑ 内的开关将自动使上切具和轧辊回到原
来的位置。（图15）
警告！
切具也将同时启动，请盖好防护
罩。（图 15）
2. 反向旋转切具和轧辊
在操作过程中松开开关可能导致
切据和弯曲辊停顿，夹住钢筋并
不可拆卸地将其锁定到位。( 图 16)
在这种情况下，应反向旋转电机，
以使切具和弯曲辊返回其原始位
置。
以下是在操作过程中返回切具和
弯曲辊的两种方法。
锁定解除按钮
开关扳机
图 14
1
1
2
图 15
Ⓐ
Ⓑ
对齐位置
设定刻度盘
轧辊 轧辊 上切刀
盖
杠杆
图 16
轧辊
钢筋
钢筋
上切刀
00BookVB3616DAChS.indb1800BookVB3616DAChS.indb18 2019/10/0914:11:222019/10/0914:11:22
19
中文

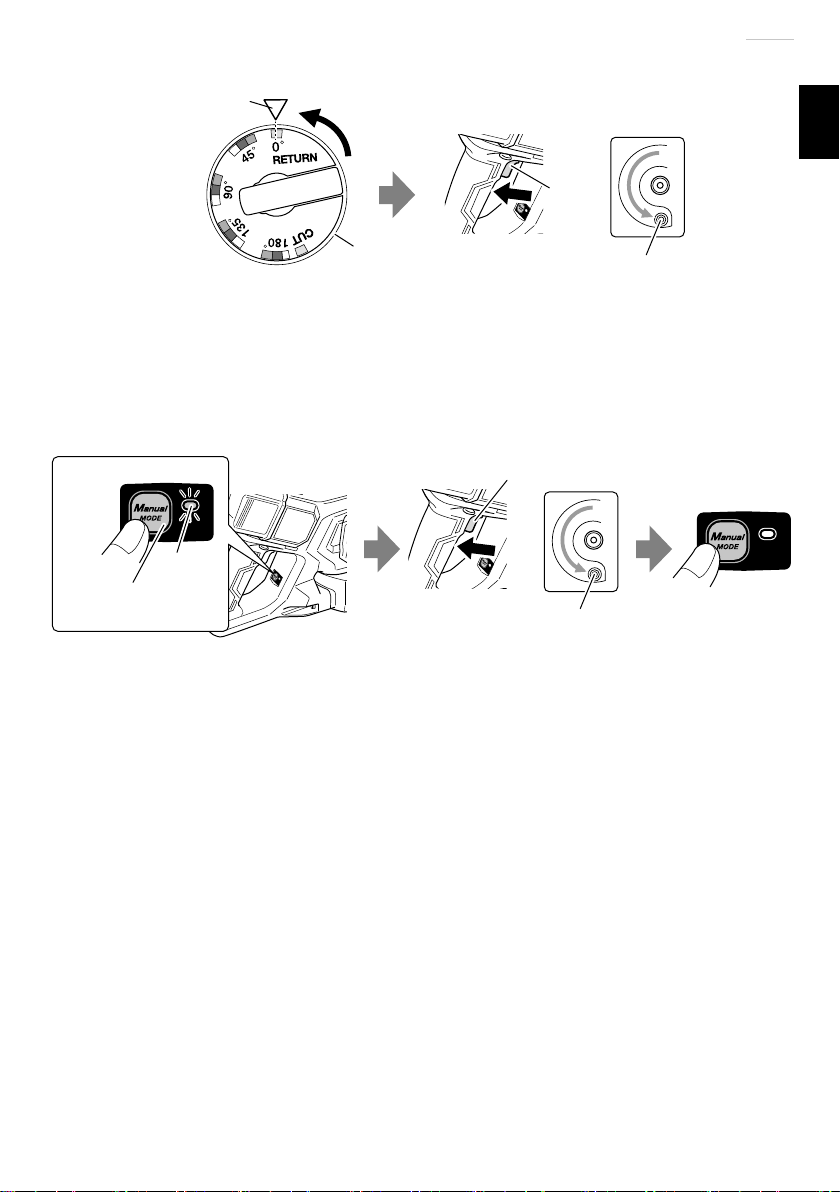

● 将设置拨号设置为“RETURN” ( 图 17)
图 17
开关
扳机
对齐位置
设定刻度盘 轧辊
(1) 在“RETURN”（返回）时对齐设置刻度盘。
(2) 再次拉动开关将激活反转模式。
当工具开始返回时，松开开关，它将返回到其原始位置。
● 按手动模式开关 ( 图18)
图 18
开关扳机
模式
指示灯
开关面板
手动模
式开关 轧辊
(1) 按手动模式开关。
(2) 再次拉动开关将激活反转模式。
当拉动开关时，工具将返回，当它返回到其原始位置时，工具将停止。
(3) 回到原来位置后，按手动模式开关，返回“正常旋转模式”。
注:
如果工具处于反向旋转模式，则无法操作，因此按手动模式开关可取消反向
旋转。
00BookVB3616DAChS.indb1900BookVB3616DAChS.indb19 2019/10/0914:11:222019/10/0914:11:22
20
中文
使用方法（切割）
警告！
○ 请注意，该机不是手持工具。务必将本机放置
在地面等稳定位置后方可使用。
○ 在操作过程中，切勿把手靠近切具。
○ 在操作过程中，切勿将手靠近反应塞A和B。
1. 检查切具和握把橡胶
警告！
○ 确认连接切具的六角凹头螺栓紧固。
如果使用工具时螺栓松动，会损坏工具或切具，造成
事故或伤害。
○ 这台机器的设计使上部切具和抓握橡胶能够支撑钢筋。
如果握把橡胶磨损了，可能无法握住钢筋，并随着零
件四处飞舞而损坏，等等。
如果握把橡胶不能更长时间地包裹钢筋，需用更换新
的握把橡胶。（若要更换握把橡胶并进行维修，请咨
询您购买的商店或 HiKOKI 授权服务中心。）
(1) 如图19所示放置工具。
(2) 安装蓄电池和蓄电池盖。( 图 20)
(3) 打开防护罩。( 图 21)
(4) 放下上切刀。
轻轻拉动开关，慢慢移动上切刀。当上切刀位于凸
轮盖外，且内六角螺栓完全可见时，松开开关，使
其停止在该位置。( 图 22)
(5) 拆下电池盖和电池。( 图 23)
图 19
图 20
电池盖
电池
图 21
杠杆 盖
1
3
2
图 22
开关扳机
上切刀
内六角螺栓
凸轮盖
图 23
电池
电池盖
00BookVB3616DAChS.indb2000BookVB3616DAChS.indb20 2019/10/0914:11:222019/10/0914:11:22
Other manuals for VB 3616DA
2
Table of contents
Other HIKOKI Construction Equipment manuals
