Hikoki Wh 7dl User manual

WH 7DL

Cordless Impact Driver

Akku-Schlagschrauber

Visseuse percussion à batterie

Avvitatore ad impulso a batterie

Snoerloze slagschroevedraaier

Atornillador de impacto a batería

Aparafusadora com percussão a bateria

Read through carefully and understand these instructions before use.

Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

Lire soigneusement et bien assimiler ces instructions avant usage.

Prima dell’uso leggere attentamente e comprendere queste instruzioni.

Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.

Leer cuidadosamente y comprender estas instrucciones antes del uso.

Antes de usar, leia com cuidado para assimilar estas instruções.

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

001Cover_WH7DL_WE 1/28/13, 11:33 AM2

00Table_WH7DL_WE 1/28/13, 2:13 PM1

English Deutsch Français Italiano

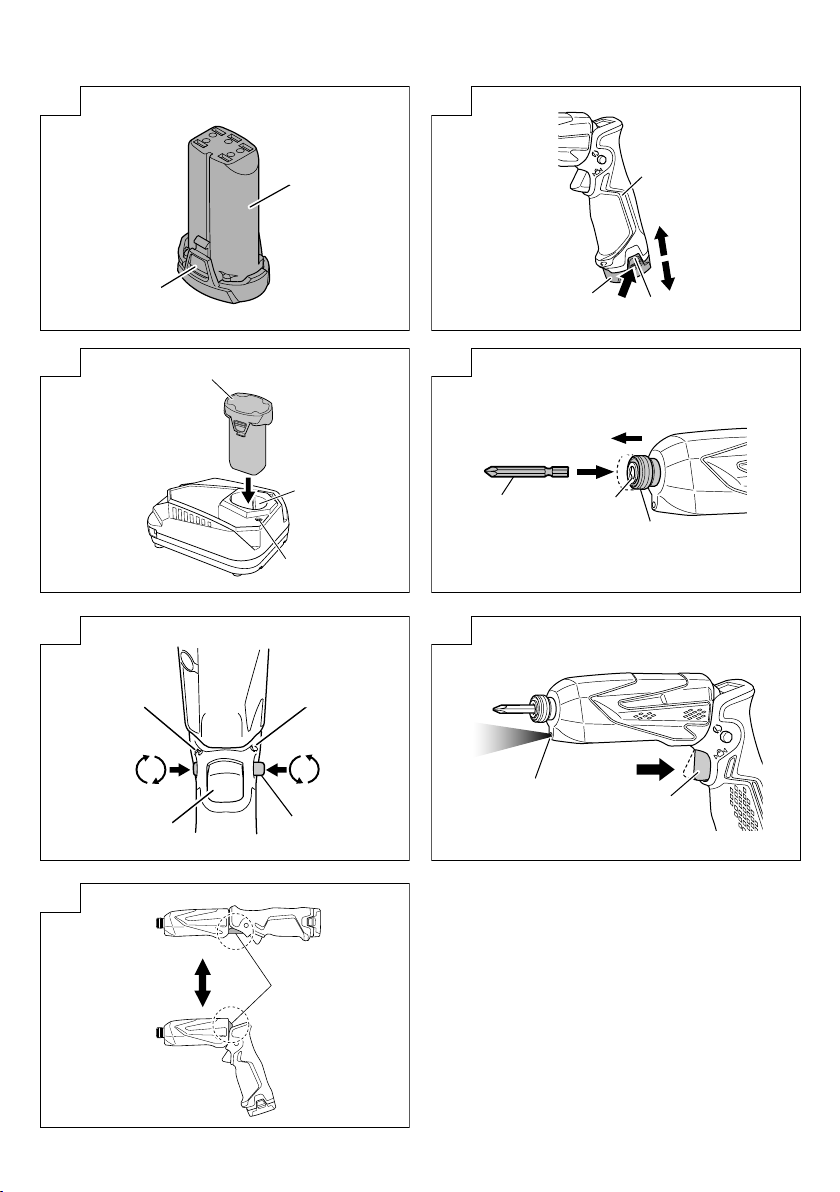

Rechargeable battery

Latch

Pull out

Insert

Handle

Push

Insert

Pilot lamp

Hole for connecting the

rechargeable battery

Driver bit

Movement

Guide sleeve

Hexagonal hole in the

socket

Trigger switch

Selector button

and

marks

Light

Bending portion

Batterie rechargeable

Taquet

Tirer vers l’extérieur

Insérer

Poignée

Pousser

Insérer

Lampe témoin

Orifice de

raccordemente de la

batterie rechargeable

Mèche

Mouvement

Manchon-guide

Orifice hexagonal de

la douille

Déclencheur

Sélecteur

Indices

Témoin

Partie flexible

Aufladbare Batterie

Verriegelung

Herausziehen

Einsetzen

Handgriff

Drücken

Einsetzen

Kontrollampe

Anschlußloch für

Ladebatterir

Dreherspitze

Bewegung

Führungsmanschette

Sechskantloch der

Hülse

Trigger

Wählhebel

und

Zeichen

Licht

Biegeabschnitt

Batteria ricaricabile

Fermo

Estrarre

Inserire

Impugnatura

Spingere

Inserire

Spia

Foro di collegamento

della batteria ricaricabile

Testa avvitatrice

Movimento

Manicotto guida

Foro esagonale nella

presa

Interruttore

Selettore

Segno

Luce

Sezione di piegatura

Nederlands Español Português

Oplaadbare batterij

Vergrendeling

Uittrekken

Insteken

Handgreep

Drukken

Insteken

Controlelampje

Aansluiting voor

oplaadbare batterij

Schroefstuk

Beweging

Geleide ring

Zeshoekige opening in

de aansluiting

Trekkerschakelaar

Omzetschakelaar

merktekens

Licht

Buigdeel

Batería recargable

Cierre

Sacar

Insertar

Asidero

Presionar

Insertar

Lámpara piloto

Agujero para conectar

la batería recargable

Punta de destornillador

Movimiento

Manguito guía

Orificio hexagonal en

el receptáculo

Conmutador de gatillo

Botón selector

Marcas

Luz

Parte de flexión

Bateria recarregável

Lingüeta

Retirar

Inserir

Cabo

Empurrar

Inserir

Lâmpada piloto

Orifício para conectar

a bateria recarregável

Chave de fenda

Movimento

Manga-guia

Orifício sextavado na

tomada

Interruptor de comando

Botão seletor

Marcas

Luz

Parte que dobra

00Table_WH7DL_WE 1/28/13, 2:13 PM2

Symbols

WARNING

The following show

symbols used for the

machine. Be sure that

you understand their

meaning before use.

Symbole

WARNUNG

Die folgenden Symbole

werden für diese Maschine

verwendet. Achten Sie

darauf, diese vor der

Verwendung zu verstehen.

Symboles

AVERTISSEMENT

Les symboles suivants

sont utilisés pour l’outil.

Bien se familiariser avec

leur signification avant

d’utiliser l’outil.

Simboli

AVVERTENZA

Di seguito mostriamo i

simboli usati per la

macchina. Assicurarsi di

comprenderne il

significato prima dell’uso.

Read all safety

warnings and all

instructions.

Failure to follow the

warnings and

instructions may result

in electric shock, fire

and/or serious injury.

Lesen Sie sämtliche

Sicherheitshinweise und

Anweisungen durch.

Wenn die Warnungen und

Anweisungen nicht befolgt

werden, kann es zu

Stromschlag, Brand und/

oder ernsthaften

Verletzungen kommen.

Lire tous les avertissements

de sécurité et toutes les

instructions.

Tout manquement à observer

ces avertissements et

instructions peut engendrer

des chocs électriques, des

incendies et/ou des blessures

graves.

Leggere tutti gli avvertimenti

di sicurezza e tutte le

istruzioni.

La mancata osservanza degli

avvertimenti e delle istruzioni

potrebbe essere causa di

scosse elettriche, incendi e/o

gravi lesioni.

Symbolen

WAARSCHUWING

Hieronder staan symbolen

afgebeeld die van toepassing

zijn op deze machine. U

moet de betekenis hiervan

begrijpen voor gebruik.

Símbolos

ADVERTENCIA

A continuación se muestran

los símbolos usados para la

máquina. Asegúrese de

comprender su significado

antes del uso.

Símbolos

AVISO

A seguir aparecem os

símbolos utilizados pela

máquina. Assimile bem

seus significados antes

do uso.

Lees alle waarschuwingen en

instructies aandachtig door.

Nalating om de

waarschuwingen en

instructies op te volgen kan in

een elektrische schok, brand

en/of ernstig letsel resulteren.

Lea todas las instrucciones y

advertencias de seguridad.

Si no se siguen las

advertencias e instrucciones,

podría producirse una

descarga eléctrica, un

incendio y/o daños graves.

Leia todas as instruções e

avisos de segurança.

Se não seguir todas as

instruções e os avisos, pode

provocar um choque eléctrico,

incêndio e/ou ferimentos

graves.

Only for EU countries

Do not dispose of electric

tools together with household

waste material!

In observance of European

Directive 2002/96/EC on waste

electrical and electronic

equipment and its

implementation in accordance

with national law, electric

tools that have reached the

end of their life must be

collected separately and

returned to an

environmentally compatible

recycling facility.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäss Europäischer

Richtlinie 2002/96/EG über

Elektro- und Elektronik-

Altgeräte und Umsetzung in

nationales Recht müssen

verbrauchte Elektrowerkzeuge

getrennt gesammelt und einer

umweltgerechten

Wiederververtung zugeführt

werden.

Pour les pays européens

uniquement

Ne pas jeter les appareils

électriques dans les ordures

ménagères!

Conformément à la directive

européenne 2002/96/EG relative

aux déchets d’équipements

électriques ou électroniques

(DEEE), et à sa transposition

dans la législation nationale, les

appareils électriques doivent

être collectés à part et être

soumis à un recyclage

respectueux de

l’environnement.

Solo per Paesi UE

Non gettare le

apparecchiature elettriche tra i

rifiuti domestici.

Secondo la Direttiva Europea

2002/96/CE sui rifiuti di

apparecchiature elettriche ed

elettroniche e la sua

attuazione in conformità alle

norme nazionali, le

apparecchiature elettriche

esauste devono essere

raccolte separatamente, al fine

di essere reimpiegate in modo

eco-compatibile.

Alleen voor EU-landen

Geef elektrisch gereedschap

niet met het huisvuil mee!

Volgens de Europese richtlijn

2002/96/EG inzake oude

elektrische en elektronische

apparaten en de toepassing

daarvan binnen de nationale

wetgeving, dient gebruikt

elektrisch gereedschap

gescheiden te worden

ingezameld en te worden

afgevoerd naar een recycle

bedrijf dat voldoet aan de

geldende milieu-eisen.

Sólo para países de la Unión

Europea

¡No deseche los aparatos

eléctricos junto con los residuos

domésticos!

De conformidad con la Directiva

Europea 2002/96/CE sobre

residuos de aparatos eléctricos y

electrónicos y su aplicación de

acuerdo con la legislación

nacional, las herramientas

eléctricas cuya vida útil haya

llegado a su fin se deberán recoger

por separado y trasladar a una

planta de reciclaje que cumpla con

las exigencias ecológicas.

Apenas para países da UE

Não deite ferramentas

eléctricas no lixo doméstico!

De acordo com a directiva

europeia 2002/96/CE sobre

ferramentas eléctricas e

electrónicas usadas e a

transposição para as leis

nacionais, as ferramentas

eléctricas usadas devem ser

recolhidas em separado e

encaminhadas a uma

instalação de reciclagem dos

materiais ecológica.

00Table_WH7DL_WE 1/28/13, 2:13 PM3

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust.

Power tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way.

Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodified plugs and matching outlets will

reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators.

There is an increased risk of electric shock if

your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the

risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk

of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces

the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device

(RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or medication.

A moment of inattention while operating power

tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or

carrying the tool.

Carrying power tools with your finger on the

switch or energising power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part

of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts.

Loose clothes, jewellery or long hair can be

caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools.

Such preventive safety measures reduce the risk

of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tools operation.

If damaged, have the power tool repaired before

use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking

into account the working conditions and the

work to be performed.

Use of the power tool for operations different from

those intended could result in a hazardous situation.

(Original instructions)

01Eng_WH7DL_WE 1/28/13, 1:19 PM4

English

5) Battery tool use and care

a) Recharge only with the charger specified by the

manufacturer.

A charger that is suitable for one type of battery

pack may create a risk of fire when used with

another battery pack.

b) Use power tools only with specifically designated

battery packs.

Use of any other battery packs may create a risk

of injury and fire.

c) When battery pack is not in use, keep it away

from other metal objects like paper clips, coins,

keys, nails, screws, or other small metal objects

that can make a connection from one terminal

to another.

Shorting the battery terminals together may

cause burns or a fire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause

irritation or burns.

6) Service

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool

is maintained.

PRECAUTION

Keep children and infirm persons away.

When not in use, tools should be stored out of reach of

children and infirm persons.

PRECAUTIONS FOR CORDLESS IMPACT

DRIVER

1. Hold power tool by insulated gripping surfaces,

when performing an operation where the fastener

may contact hidden wiring. Fasteners contacting a

"live" wire may make exposed metal parts of the

power tool "live" and could give the operator an

electric shock.

2. This is portable tool for tightening and loosenig

screws. Use it only for these operation.

3. Use the earplugs if using for a long time.

4. One-hand operation is extremely dangerous; hold

the unit firmly with both hands when operating.

5. After installing the driver bit, pull lightly out the bit

to make sure that it does not come loose. If the bit is

not installed properly, it can come loose during

use, which can be dangerous.

6. Use the bit that matches the screw.

7. Tightening a screw with the impact driver at an

angle to that screw can damage the head of the

screw and the proper force will not be transmitted

to the screw. Tighten with this impact driver lined

up straight with the screw.

8. Always charge the battery at a temperature of 0 –

40°C. Charging the battery at temperatures outside

the range of 0 – 40°C may prevent proper charging

and reduce battery life.

The most suitable temperature for charging is that

of 20 – 25°C.

9. When one charging is completed, leave the charger

for about 15 minutes before the next charging of

battery.

10. Do not allow foreign matter to enter the hole for

connecting the rechargeable battery.

11. Never disassemble the rechargeable battery and

charger.

12. Never short-circuit the rechargeable battery. Short-

circuiting the battery will cause a great electric

current and overheat. It results in burn or damage

to the battery.

13. Do not dispose of the battery in fire.

If the battery is burnt, it may explode.

14. Bring the battery to the shop from which it was

purchased as soon as the post-charging battery life

becomes too short for practical use. Do not dispose

of the exhausted battery.

15. Using an exhausted battery will damage the charger.

16. Do not insert object into the air ventilation slots of

the charger.

Inserting metal objects or inflammables into the

charger air ventilation slots will result in electrical

shock hazard or damaged charger.

CAUTION ON LITHIUM-ION BATTERY

To extend the lifetime, the lithium-ion battery equips

with the protection function to stop the output.

In the cases of 1 to 3 described below, when using this

product, even if you are pulling the switch, the motor

may stop. This is not the trouble but the result of

protection function.

1. When the battery power remaining runs out, the

motor stops.

In such case, charge it up immediately.

2. If the tool is overloaded, the motor may stop. In this

case, release the switch of tool and eliminate causes

of overloading. After that, you can use it again.

3. If the battery is overheated under overload work,

the battery power may stop.

In this case, stop using the battery and let the

battery cool. After that, you can use it again.

Furthermore, please heed the following warning and

caution.

WARNING

In order to prevent any battery leakage, heat generation,

smoke emission, explosion and ignition beforehand,

please be sure to heed the following precautions.

1. Make sure that swarf and dust do not collect on the

battery.

䡬During work make sure that swarf and dust do not

fall on the battery.

䡬Make sure that any swarf and dust falling on the

power tool during work do not collect on the battery.

䡬Do not store an unused battery in a location exposed

to swarf and dust.

䡬Before storing a battery, remove any swarf and

dust that may adhere to it and do not store it together

with metal parts (screws, nails, etc.).

2. Do not pierce battery with a sharp object such as a

nail, strike with a hammer, step on, throw or subject

the battery to severe physical shock.

3. Do not use an apparently damaged or deformed

battery.

4. Do not use the battery in reverse polarity.

01Eng_WH7DL_WE 1/28/13, 1:19 PM5

English

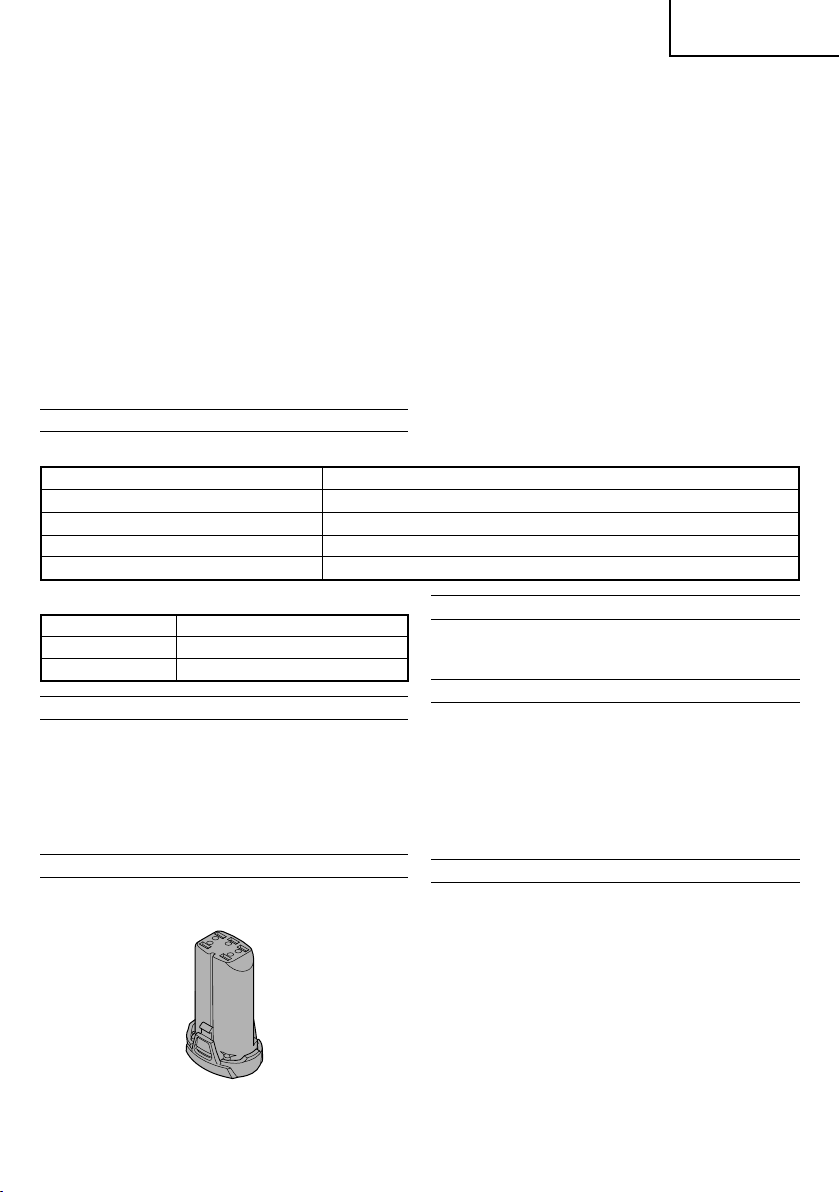

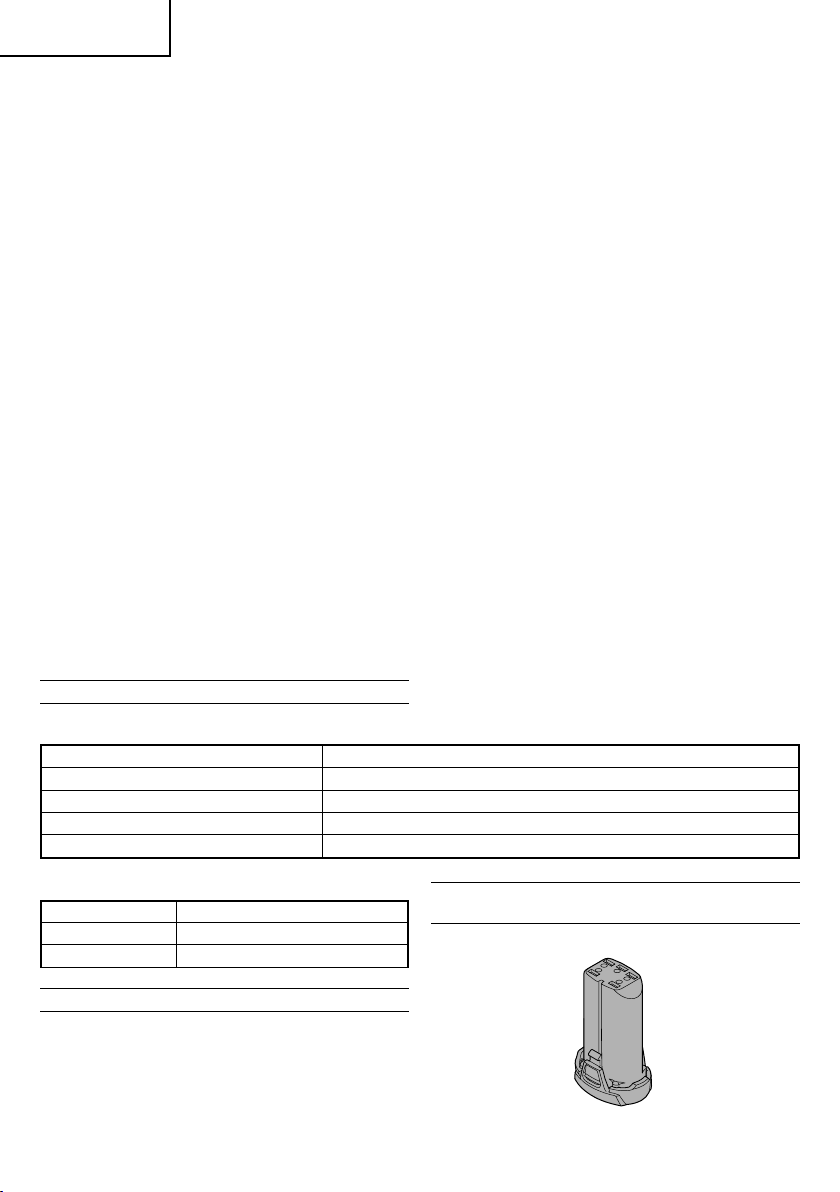

STANDARD ACCESSORIES

1 Battery (BCL715) ......................................................... 2

2 Charger

(UC7SL) .................................................................

3 Plastic case ................................................................. 1

4 Battery cover ............................................................... 1

Standard accessories are subject to change without

notice.

OPTIONAL ACCESSORIES (sold separately)

1. Battery (BCL715)

Optional accessories are subject to change without notice.

5. Do not connect directly to an electrical outlets or

car cigarette lighter sockets.

6. Do not use the battery for a purpose other than

those specified.

7. If the battery charging fails to complete even when

a specified recharging time has elapsed,

immediately stop further recharging.

8. Do not put or subject the battery to high

temperatures or high pressure such as into a

microwave oven, dryer, or high pressure container.

9. Keep away from fire immediately when leakage or

foul odor are detected.

10. Do not use in a location where strong static

electricity generates.

11. If there is battery leakage, foul odor, heat generated,

discolored or deformed, or in any way appears

abnormal during use, recharging or storage,

immediately remove it from the equipment or

battery charger, and stop use.

CAUTION

1. If liquid leaking from the battery gets into your

eyes, do not rub your eyes and wash them well

with fresh clean water such as tap water and contact

a doctor immediately.

If left untreated, the liquid may cause eye-problems.

2. If liquid leaks onto your skin or clothes, wash well

with clean water such as tap water immediately.

There is a possibility that this can cause skin irritation.

3. If you find rust, foul odor, overheating, discolor,

deformation, and/or other irregularities when using

the battery for the first time, do not use and return it

to your supplier or vendor.

SPECIFICATIONS

POWER TOOL

No-load speed 0 – 2400 min–1

Capacity (Ordinary bolt) M3 – M8

Tightening torque (Maximum) 25 N·m

Rechargeable battery BCL715: Li-ion DC 7.2 V (1.5 Ah 2 cells)

Weight 0.58 kg

APPLICATIONS

䡬Driving and removing of machine screws, wood

screws, tapping screws, etc.

BATTERY REMOVAL/INSTALLATION

1. Battery removal

Hold the handle tightly and push the battery latch to

remove the battery (see Figs. 1 and 2).

CAUTION

Never short-circuit the battery.

2. Battery installation

Insert the battery while observing its polarities (see

Fig. 2).

CHARGING

Before using the power tool, charge the battery as follows.

1. Connect the charger’s power cord to the receptacle.

When connecting the plug of the charger to a

receptacle, the pilot lamp will blink in red

(At 1-second intervals).

2. Insert the battery into the charger.

Firmly insert the battery into the charger till it contacts

the bottom of the charger as shown in

Fig. 3.

3. Charging

When inserting a battery in the charger, the pilot

lamp will light up continuously in red.

When the battery becomes fully recharged, the pilot

lamp will blink in red (At 1-second intervals).

(See Table 1)

CHARGER

Model UC7SL

Charging voltage 7.2 V

Weight 0.35 kg

01Eng_WH7DL_WE 1/28/13, 1:19 PM6

English

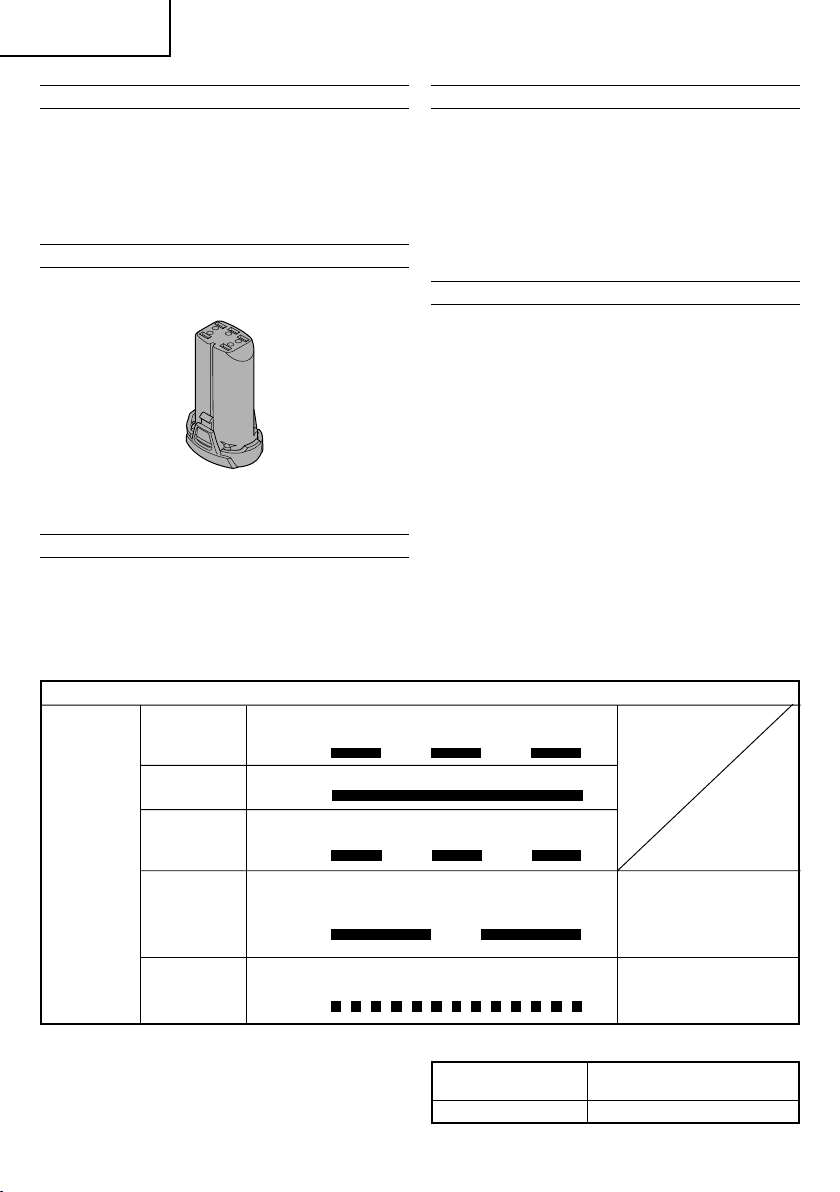

(1) Pilot lamp indication

The indications of the pilot lamp will be as shown in

Table 1, according to the condition of the charger or

the rechargeable battery.

(2) Regarding the temperature of the rechargeable battery

The temperatures for rechargeable batteries are as

shown in the Table 2, and batteries that have become

hot should be cooled for a while before being

recharged.

Table 2 Recharging ranges of batteries

(3) Regarding recharging time

Depending on the combination of the charger and

batteries, the charging time will become as shown in

Table 3.

Table 3 Charging time (At 20°C)

NOTE

The charging time may vary according to temperature

and power source voltage.

4. Disconnect the charger’s power cord from the

receptacle.

5. Hold the charger firmly and pull out the battery.

NOTE

Be sure to pull out the battery from the charger after

use, and then keep it.

How to make the batteries perform longer

(1) Recharge the batteries before they become completely

exhausted.

When you feel that the power of the tool becomes

weaker, stop using the tool and recharge its battery.

If you continue to use the tool and exhaust the electric

current, the battery may be damaged and its life will

become shorter.

(2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after

use. If such a battery is recharged immediately after

use, its internal chemical substance will deteriorate,

and the battery life will be shortened. Leave the battery

and recharge it after it has cooled for a while.

CAUTION

䡬If the battery is charged while it is heated because it

has been left for a long time in a location subject to

direct sunlight or because the battery has just been

used, the pilot lamp of the charger lights for 1 second,

does not light for 0.5 seconds (off for 0.5 seconds). In

such a case, first let the battery cool, then start

charging.

䡬When the pilot lamp flickers (at 0.2-second intervals),

check for and take out any foreign objects in the

charger’s battery connector. If there are no foreign

objects, it is probable that the battery or charger is

malfunctioning. Take it to your authorized Service

Center.

䡬Since the built-in micro computer takes about 3

seconds to confirm that the battery being charged

with UC7SL is taken out, wait for a minimum of 3

seconds before reinserting it to continue charging. If

the battery is reinserted within 3 seconds, the battery

may not be properly charged.

PRIOR TO OPERATION

䡬Setting up and checking the work environment

Check if the work environment is suitable by the

above precautions.

Rechargeable batteries Temperatures at which the

battery can be recharged

BCL715 0°C – 50°C

Table 1

Indications of the pilot lamp

Lights for 0.5 seconds. Does not light for

0.5 seconds. (off for 0.5 seconds)

Lights continuously

Lights for 0.5 seconds. Does not light for

0.5 seconds. (off for 0.5 seconds)

Lights for 1 second. Does not light for

0.5 seconds. (off for 0.5 seconds)

Before

charging

While

charging

Charging

complete

Blinks

Lights

Blinks

Battery overheated.

Unable to charge.

(Charging will commence

when battery cools)

Pilot lamp

(red)

Overheat

standby

Lights for 0.1 seconds. Does not light for 0.1

seconds. (off for 0.1 seconds)

Charging

impossible Flickers Malfunction in the

battery or the charger

Charger UC7SL

Battery

BCL715 Approx. 30 min.

01Eng_WH7DL_WE 1/28/13, 1:19 PM7

English

HOW TO USE

1. Installing the bit

Always follow the following procedure to install driver

bit. (Fig. 4)

(1) Pull the guide sleeve forward.

(2) Insert the bit into the hexagonal hole in the socket.

(3) Release the guide sleeve and it returns to its original

position.

CAUTION

If the guide sleeve does not return to its original

position, then the bit is not installed properly.

2. Removing the bit

Please do the opposite point on the method of

installing bit.

3. Confirm that the battery is mounted correctly

4. Check the rotational direction

The bit rotates clockwise (viewed from the rear side)

by pushing the R-side of the selector button.

The L-side of the selector button is pushed to turn the

bit counterclockwise (See Fig. 5) (The

and

marks are provided on the body).

5. Switch operation

䡬When the trigger switch is depressed, the tool rotates.

When the trigger is released, the tool stops.

䡬The rotational speed of the drill can be controlled by

varying the amount that the trigger switch is pulled.

Speed is low when the trigger switch is pulled slightly

and increases as the trigger switch is pulled more.

NOTE

A buzzing noise is produced when the motor is about

to rotate. This is only a noise, not a machine failure.

6. Using the light

Pull the trigger switch to light up the light. The light

keeps on lighting while the trigger switch is being

pulled. The light goes out after releasing the trigger

switch. (Fig. 6)

CAUTION

Do not look directly into the light. Such actions could

result in eye injury.

7. Tightening and loosening screws

Install the bit that matches the screw, line up the bit in

the grooves of the head of the screw, then tighten it.

Push the impact driver just enough to keep the bit

fitting the head of the screw.

CAUTION

Applying the impact driver for too long tightens the

screw too much and can break it.

Tightening a screw with the impact driver at an angle

to that screw can damage the head of the screw and

the proper force will not be transmitted to the screw.

Tighten with this impact driver lined up straight with

the screw.

8. Using in the straight or pistol configuration

Use the tool in the straight configuration when using

in confined spaces. Use it in the pistol configuration

when using in other locations. Select the configuration

that best matches the tool application. When changing

the configuration, the tool will make a clicking sound

when it snaps into position. Bend (or extend) the tool

until the clicking sound is heard.

CAUTION

When using the tool in the pistol configuration, do

not hold onto the bending portion of the tool when

returning to the straight configuration. Your finger or

other part of the hand may be pinched by the bending

portion resulting in possible injury (Fig. 7).

9. Automatic spindle-lock mechanism

When the main switch is off, the bit is locked in place,

and the tool can be used as a manual screwdriver.

OPERATIONAL CAUTIONS

1. Resting the unit after continuous work

After use for continuous bolt-tightening work, rest

the unit for 15 minutes or so when replacing the

battery. The temperature of the motor, switch, etc.,

will rise if the work is started again immediately after

battery replacement, eventually resulting in burnout.

NOTE

Do not touch the metal parts, as it gets very hot

during continuous work.

2. Cautions on use of the speed control switch

This switch has a built-in, electronic circuit which

steplessly varies the rotation speed. Consequently,

when the switch trigger is pulled only slightly (low

speed rotation) and the motor is stopped while

continuously driving in screws, the components of the

electronic circuit parts may overheat and be damaged.

3. Use a tightening time suitable for the screw

The appropriate torque for a screw differs according to

the material and size of the screw, and the material

being screwed etc., so please use a tightening time

suitable for the screw. In particular, if a long tightening

time is used in the case of screws smaller than M8, there

is a danger of the screw breaking, so please confirm the

tightening time and the tightening torque beforehand.

4. Work at a tightening torque suitable for the bolt

under impact

The optimum tightening torque for nuts or bolts differs

with material and size of the nuts or bolts. An

excessively large tightening torque for a small bolt

may stretch or break the bolt. The tightening torque

increases in proportion to the operation time. Use

the correct operating time for the bolt.

5. Confirm the tightening torque

The following factors contribute to a reduction of the

tightening torque. So confirm the actual tightening

torque needed by screwing up some bolts before the

job with a hand torque wrench. Factors affecting the

tightening torque are as follows.

(1) Voltage

When the discharge margin is reached, voltage

decreases and tightening torque is lowered.

(2) Operating time

The tightening torque increases when the operating

time increases. But the tightening torque does not

increase above a certain value even if the tool is

driven for a long time.

(3) Diameter of bolt

The tightening torque differs with the diameter of the

bolt. Generally a larger diameter bolt requires larger

tightening torque.

(4) Tightening conditions

The tightening torque differs according to the torque

ratio; class, and length of bolts even when bolts with

the same size threads are used. The tightening torque

also differs according to the condition of the surface

of workpiece through which the bolts are to be

tightened. When the bolt and nut turn together, torque

is greatly reduced.

01Eng_WH7DL_WE 1/28/13, 1:19 PM8

English

MAINTENANCE AND INSPECTION

1. Inspecting the driver bit

Using a broken bit or one with a worn out tip is

dangerous because the bit can slip. Replace it.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure

that they are properly tightened. Should any of the

screws be loose, retighten them immediately. Failure

to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the

power tool.

Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

4. Cleaning of the outside

When the impact driver is stained, wipe with a soft

dry cloth or a cloth moistened with soapy water. Do

not use chloric solvents, gasoline or paint thinner, as

they melt plastics.

5. Storage

Store the impact driver in a place in which the

temperature is less than 40°C, and out of reach of

children.

NOTE

Make sure that the battery is fully charged when

stored for a long period (3 months or more). The

battery with smaller capacity may not be able to be

charged when used, if stored for a long period.

6. Service parts list

CAUTION

Repair, modification and inspection of HiKOKI Power

Tools must be carried out by a HiKOKI Authorized

Service Center.

This Parts List will be helpful if presented with the

tool to the HiKOKI Authorized Service Center when

requesting repair or other maintenance.

In the operation and maintenance of power tools,

the safety regulations and standards prescribed in

each country must be observed.

MODIFICATIONS

HiKOKI Power Tools are constantly being improved

and modified to incorporate the latest technological

advancements.

Accordingly, some parts may be changed without

prior notice.

Important notice on the batteries for the HiKOKI

cordless power tools

Please always use one of our designated genuine

batteries. We cannot guarantee the safety and

performance of our cordless power tool when

used with batteries other than these designated

by us, or when the battery is disassembled and

modified (such as disassembly and replacement

of cells or other internal parts).

GUARANTEE

We guarantee HiKOKI Power Tools in accordance with

statutory/country specific regulation. This guarantee does

not cover defects or damage due to misuse, abuse, or

normal wear and tear. In case of complaint, please send

the Power Tool, undismantled, with the GUARANTEE

CERTIFICATE found at the end of this Handling

instruction, to a HiKOKI Authorized Service Center.
