Owner's Manual

Take down your

serial numbers here!

Bike frame number

Battery serial number

Motor serial number

If you reset a security passcode via

Display Setting, we suggest you write it

down here in case you may forget:

(Go to page 18 YTƴSI^TZWXJWNFQSZRGJWX

About Manual

This manual contains details of the product, information on its operation and maintenance, and other helpful tips for owners. Read it carefully and familiarize

yourself with the Himiway Bike before using it to ensure safe use, reduce risk of damage and premature wear, and prevent accidents. Be sure to retain this

manual as your convenient Himiway Bike information source.

Because it is impossible to anticipate every situation or condition which can occur while riding, this manual makes no representations about the safe use of

our bicycles under all conditions. There are risks associated with the use of any bicycle which cannot be predicted or avoided, and which are the sole

responsibility of the rider. You should keep this manual, along with any other documents that were included with your bicycle, for future reference, however all

HTSYJSYNSYMNXRFSZFQNXXZGOJHYYTHMFSLJTW\NYMIWF\FQ\NYMTZYSTYNHJ;NXNY\\\MNRN\F^GNPJHTRYTIT\SQTFIYMJQFYJXY[JWXNTS&XXJRGQ^FSIƴWXY

adjustment of your Himiway Bike requires special tools and skills, and it is recommended that this be performed by a trained bicycle mechanic if possible.

This manual contains many Warnings and Cautions concerning safe operation, and consequences if proper setup, operation and maintenance

guidelines are not followed. All information in this manual should be carefully reviewed.

The safety grade color of Caution is orange, and if

not avoided, may result in moderate or serious injury.

Users should also pay special attention to information

marked in this manual beginning with “NOTICE”

1

The safety grade color of Warning is red, and if not

avoided will likely result in serious injury or death.

Contents

2

'NPJ8UJHNƴHFYNTS

Bike Assembly Guide

• Preparation Checklist

• Recommended Torque Values

• Assembly Instructions

• Safety Check

• Safety Precautions

3

6

7

8

19

20

21

29

36

37

38

39

40

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

-NRN\F^*'NPJ:XJFSI(FWJ

• Basic Display Settings

• Battery Charging

• Riding Modes

• Riding Limitations

• Parking & Transport

• Carrying Loads & Cargo

• Safety and Care Instructions

2FNSYJSFSHJ

• Battery Maintenance

• Motor Maintenance

• Chain Maintenance

• Front Fork Maintenance

<FWWFSY^

3

'NPJ8UJHNƴHFYNTS

Rear Derailleur

Rear Brake

Saddle Battery

Controller

LED Headlight

Front Brake

Motor

LED Light Switch

Power Switch

LCD Display

Shimano Shift Lever

Throttle

Head Tube

Information

*Larger rack available

Front Suspension Fork /

Front Shock

4

A

B

C

D

E

F

G

H

I

J

K

- Total Length

- Handlebar Height

- Wheelbase

- Min Seat Height

- Max Seat Height

- Chain Stay Length

- Standover Height

- Top Tube Length

- Wheel Diameter

- Head Tube Length

- Handlebar Length

70 Inch

43 Inch

46.4 Inch

27.6 Inch

35.4 Inch

17.5 Inch

16.5 Inch

25.2 Inch

23.2 Inch

8.3 Inch

27.6 Inch

5

'FYYJW^

7FSLJ

2TYTW

9TYFQ5F^QTFI

(FUFHNY^

Recommended

7NIJW-JNLMYX

9NWJX

'WFPJQJ[JW

9FNQQNLMY

+WJJ\MJJQ

'WFPJ

(MFNS

Stem

(WFSPXJY

,JFWNSL

5'3" ~ 6'4"

400 lbs

750W brushless gear motor

60-80 miles

48V 20Ah Samsung/LG lithium battery

26" x 4" Kenda fat tires

Aluminum alloy comfort grip levers with motor

cutoff switch

Integrated Taillight

Shimano 7-speed gear shift system

180mm Mechanical Disc Brakes

KMC chain

Promax MA-400 SSABK

170mm forged alloy

Shimano- 14-28T BROWN/BK

5JIFQ&XXNXY

.SYJQQNLJSY

<JNLMY

)NXUQF^

(TSYWTQQJW

(MFWLJW

+WTSY+TWP

9MWTYYQJ

5JIFQ

'NPJ+WFRJ

-JFIQNLMY

8FIIQJ

8JFYUTXY

0NHPXYFSI

Spokes

0~5 level pedal assist

79 lbs

LCD display with USB charging

48V/22A

US standard 3.0 A smart charger

Alloy front suspension fork with lockout and

adjustment

Half twist throttle

&QQT^UJIFQ\NYMWJƵJHYTWX

6061 aluminum frame

48V LED light

SR saddle

30.9 x 300 mm Alloy Seatpost

Heavy-duty aluminum

One wheel

https://himiwaybike.com HELP CENTER TOOLS AND INSTRUCTIONS

Check Wiring diagram & Color codes :

*]YWFYTTQXSJJIJIRR<WJSHMRR<WJSHM

NOTICE: Before assembling your bike, it’s recommended to remove the battery for the reasons outlined below:

1.

2.

3.

Determine if there’s battery drain or damage during shipping.

Reduce the weight of the ebike to make it easier to maneuver the bike while assembling.

Avoid battery damage during the assembly process.

Go to page 29 to learn about removing and charging the battery.

Bike Assembly Guide

◆ 5WJUFWFYNTS(MJHPQNXY

6

*Follow our Youtube channel/ Facebook "Himiway Bike" to be alerted to Himiway news, including our tutorial videos coming soon!

Front wheel hub axle

Brake disc guardHeadlight

Pedals Hex wrench

TransformerPower cable

NOTICE: Using an impact driver to achieve the required torque is not recommended as it might cause damage. We suggest you use the wrench set

we provided and extra tools to manually adjust nuts and bolts.

7JHTRRJSIJI9TWVZJ;FQZJX

Hardware Location

Handlebar

Stem

Saddle

+WTSY<MJJQ+TWGNPJX\NYMGTQYXTSKWTSY\MJJQ

Rear wheel

Bottom Bracket Parts

Pedals

Disk Mounting Bolts

Disk Caliper Mount

Crank Bolts

Rear Derailleur Cable Pinch

Front Derailleur Clamp

Saddle Post Clamp

Recommended Torque(NM)

12-18

15-22

30-38

30-50

28-33

3-5

6-8

32-36

3-5

3-6

7

Assembly Instructions

◆ -FSIQJGFW.SXYFQQFYNTS（RR-J]<WJSHM）

Loosen the bolts on your bike stem.

Center your handlebars and rotate them to align to the marking pointed to in the below image.

Step 1:

Step 2:

Step 3: Tighten bolts to handlebar stem, but don’t tighten completely as you may want to further adjust the angle later to align more precisely. After

determining the best position, completely tighten all the bolts on the stem.

8

◆ +WTSY\MJJQ（RR<WJSHM）

Step 1: Remove the plastic axle guards from the front wheel and the front fork protection bar by manually pulling it straight down, being careful to avoid

contact with the brake rotor set.

9

9TTQXSJJIJI

Thumb nuts

15mm wrench

Front wheel hub axle

Step 3:

Step 2: Insert the front wheel hub axle through the hub starting from the brake rotor side of the wheel. Pay attention to the position of the black spacer on

each side.

Roll the wheel in between the front fork, as shown in the image below.

Align the fork dropouts with the axle of the wheel hub. Ensure the black spacer is close to the wheel hub and the washer is in contact with the nut.

Verify also that the dropouts are fully seated on the axle and the brake rotor is properly inserted into the caliper.

10

Step 4: Use a 15mm wrench to tighten the bolts on both sides of the axle, and install the two thumb nuts by pressing them tightly.

Step 5:

Step 6:

.SƵFYJYMJYNWJXFSIRFPJXZWJYMJ^MF[JXZKƴHNJSYUWJXXZWJKTWWNINSLHTRKTWYFSIXFKJY^STYJ]HJJINSLYMJQNRNYXUJHNƴJITSYMJXNIJ\FQQ

After the front wheel installation, rotate the front wheel to make sure the bolts are fully tightened on the axle and check the wheel balance in Pedal

Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means the bolts were not completely tightened or

not aligned horizontally.

11

◆ -JFIQNLMY+WTSY+JSIJWRR-J]<WJSHMRR<WJSHM

The headlight and front fender are both secured by a single bolt, so the front fender must be installed together with the headlight. If you prefer not to have a

front fender, you may install the headlight by itself.

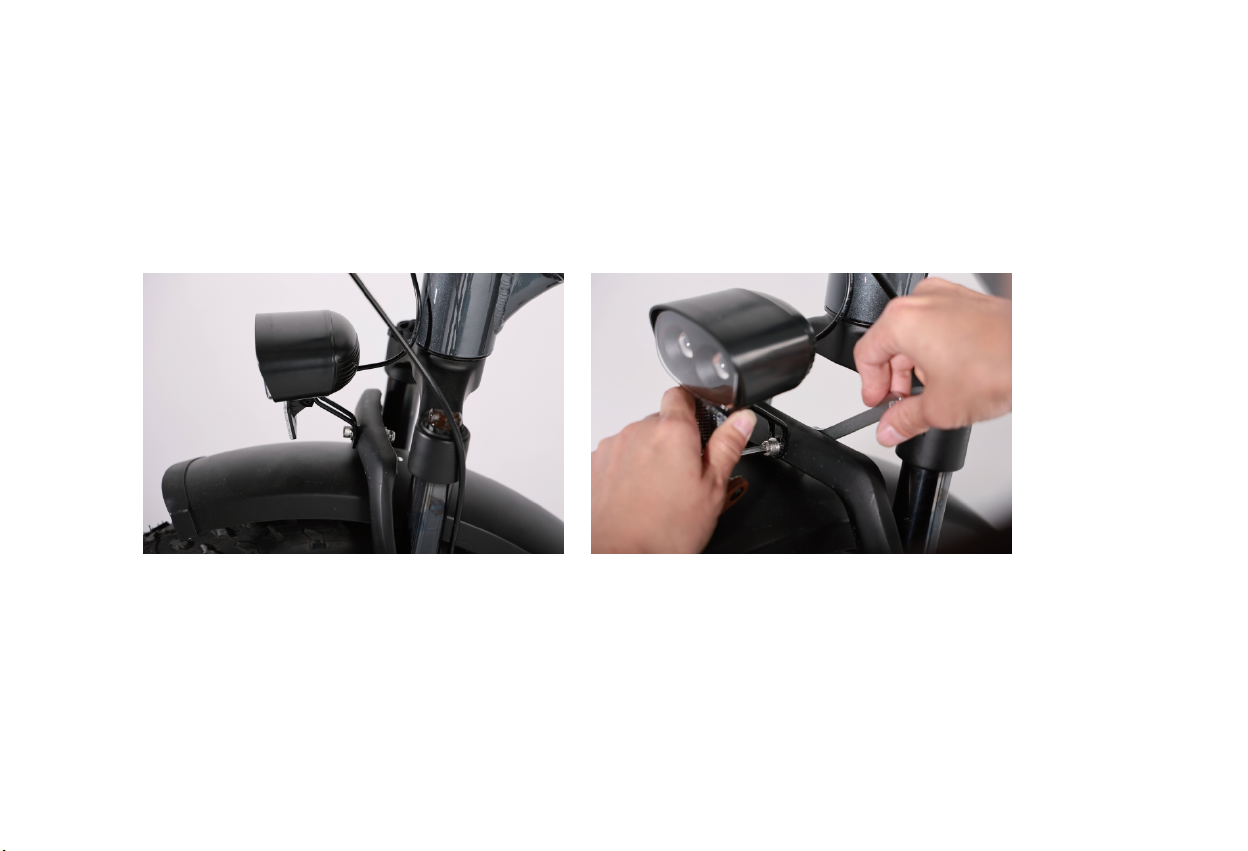

Loosen the bolt on the fork brace. Align the bolt holes of both your headlight and the front fender together with the hole on the fork brace, then

reinsert the bolt through all holes and tighten the bolt with a 10mm wrench and a hex wrench.

Step 1:

12

Connect the light wire connectors together. Pay careful attention to the arrows on the wire connectors, making sure the arrows align with each other

to avoid damaging the interior circuitry.

Loosen the bolts on the two brackets on either side of the front fork, as shown in the image. Then pull one end of the fender brace until the loop at the

end is centered in the bracket, reinsert the bolt through the loop at the end of the brace, and tighten completely. Repeat on the other side.

Step 2:

Step 3:

13

14

Before you install the pedals, apply a small amount of waterproof grease onto the spindle. Start threading the pedal on by hand to ensure the pedal is going

in perfectly straight, rotating in the direction of the pointer shown on the crank. If it is not spinning smoothly, make doubly sure that you have the correct left or

WNLMYUJIFQ&KYJWNSNYNFQMFSIYNLMYJSNSLƴSNXMYNLMYJSNSLYMJUJIFQX\NYMFXYFSIFWIRR\WJSHM

◆ 5JIFQX.SXYFQQFYNTSRR\WJSHM

2FPJXZWJ^TZWUJIFQXFWJNSXYFQQJITSYMJHTWWJHYXNIJFXNSXYFQQNSLTSYMJ\WTSLXNIJ\NQQIFRFLJYMJYMWJFIX.SINHFYTWXKTWYMJWNLMYUJIFQ7FSIYMJQJKY

UJIFQ1HFSGJKTZSINSY\TUQFHJXYMJXYNHPJWXTSYMJUQFXYNHHT[JWFSIYMJGTYYTRTKYMJUJIFQYMWJFIX

◆ :8MFUJ)NXH'WFPJ,ZFWI.SXYFQQFYNTSRR-J]<WJSHM

◆ 9FNQQNLMY7JFW7FHP.SXYFQQFYNTS

Remove the bolts on the chainstay.

Put the bolts through the disc brake guard, then replace bolts as shown in the picture below.

Please go to our Youtube channel to learn about taillight and rear rack installation!

Step 1:

Step 2:

Brake disc guard

15

◆ 8JFY&IOZXYRJSY

&IOZXYYMJ8JFY-JNLMY

Open the seatpost quick release lever. Adjust the seatpost height by sliding the seatpost up or down to a height appropriate for your leg length and preferred

riding position. Do not extend the seatpost beyond the minimum insertion marking etched onto the seatpost.

WARNING: Overextending the seatpost can cause it to break or come off your bike, putting you at very high risk of serious injury or

death. Avoid this danger by inserting your seatpost into the seat tube far enough that the minimum insertion point is no longer visible.

16

&IOZXYYMJ8JFY&SLQJ

Loosen the seat adjustment bolt beneath the seat. Move the seat backward or forward and tilt to adjust the angle within the limit markings etched on

the seat rail. Do not exceed the limit markings, to ensure the safety of yourself and the bike.

Tighten the seat adjustment bolt. Ensure the top and bottom of the seat rail clamp are aligned, so that the seat adjustment bolt will clamp the seat

rails together properly.

17

Step 1:

Step 2:

NOTICE: The seat angle has been preadjusted to factory safety standards. Please make note of original settings, and only adjust if necessary.

Please write down the serial numbers found on the head tube, battery and motor on the inside front cover of this manual to facilitate failure reporting. Make

sure each letter and number is correct.

Bike frame number Battery serial number

Motor serial number

Make sure you take down the "hyphen" here!Make sure you take down the "hyphen" here!

Make sure you take down the Capital Letters here!

18

◆ &KYJW'NPJ&XXJRGQ^

Himiway BIG DOG User manual
