Himiway ESCAPE User manual

ESCAPE
https://himiwaybike.com
Owner's Manual

Take down your
serial numbers here!
Bike frame number
Battery serial number
Motor serial number
If you reset a security passcode via
Display Setting, we suggest you write it
down here in case you may forget:
(Go to page 16 to find your serial numbers)

About Manual
This manual contains details of the product, information on its operation and maintenance, and other helpful tips for owners. Read it carefully and familiarize
yourself with the Himiway Bike before using it to ensure safe use, reduce risk of damage and premature wear, and prevent accidents. Be sure to retain this
manual as your convenient Himiway Bike information source.
Because it is impossible to anticipate every situation or condition which can occur while riding, this manual makes no representations about the safe use of
our bicycles under all conditions. There are risks associated with the use of any bicycle which cannot be predicted or avoided, and which are the sole
responsibility of the rider. You should keep this manual, along with any other documents that were included with your bicycle, for future reference, however all
content in this manual is subject to change or withdrawal without notice. Visit www.himiwaybike.com to download the latest version. Assembly and first
adjustment of your Himiway Bike requires special tools and skills, and it is recommended that this be performed by a trained bicycle mechanic if possible.
This manual contains many Warnings and Cautions concerning safe operation, and consequences if proper setup, operation and maintenance
guidelines are not followed. All information in this manual should be carefully reviewed.
The safety grade color of Caution is orange, and if
not avoided, may result in moderate or serious injury.
Users should also pay special attention to information
marked in this manual beginning with “NOTICE”
1
The safety grade color of Warning is red, and if not
avoided will likely result in serious injury or death.

Contents
2
Bike Specification
Bike Assembly Guide
• Preparation Checklist
• Recommended Torque Values
• Assembly Instructions
• Safety Check
• Safety Precautions
3
6
6
7
8
19
20
21
21
29
36
37
38
38
39
39
39
40
40
40
40
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Himiway E-Bike Use and Care
• Basic Display Settings
• Battery Charging
• Riding Modes
• Riding Limitations
• Parking & Transport
• Carrying Loads & Cargo
• Safety and Care Instructions
Maintenance
• Battery Maintenance
• Motor Maintenance
• Chain Maintenance
• Front Fork Maintenance
Warranty

3
Bike Specification
Rear Derailleur
Rear Brake
Saddle Battery
Controller
LED Headlight
Front Brake
Motor
LED Light Switch
Power Switch
LCD Display
Shimano Shift Lever
Throttle
Head Tube
Information
Front Suspension Fork /
Front Shock

4
A
B
C
D
E
F
G
H
I
J
- Total Length
- Handlebar Height
- Wheelbase
- Seat Height
- Top Tube Length
- Chain Stay Length
- Standover Height
- Wheel Diameter
- Head Tube Length
- Handlebar Length
69 Inch
46.5 Inch
43.7 Inch
28 Inch
22.5 Inch
19 Inch
24 Inch
23 Inch
6 Inch
28 Inch

5
Battery
Range
Motor
Total Payload
Capacity
Recommended
Rider Heights
Tires
Brake lever
Taillight
Freewheel
Brake
Chain
Stem
Crankset
Gearing
5'2" ~ 6'4"
330 lbs
750W brushless gear motor
35~60 miles
48V 17.5Ah Samsung/LG lithium battery
20" x 4" Kenda fat tires
Aluminum alloy comfort grip levers with motor
cutoff switch
Taillight
Shimano 7-speed gear shift system
1 mm Mechanical Disc Brakes
KMC chain
Promax MA-400 SSABK
170mm forged alloy
Shimano- 14-28T BROWN/BK
Pedal Assist
Intelligent
Weight
Display
Controller
Charger
Front Fork
Throttle
Pedal
Bike Frame
Headlight
Saddle
Kickstand
Wheels
0~5 level pedal assist
92 lbs
LCD display with USB charging
48V/22A
US standard 2.0 A smart charger
Front Suspension & Hydraulic Lockout
Half twist throttle
Alloy pedal with reflectors
6061 aluminum frame
48V LED light
Velo soft saddle
Heavy-duty aluminum
Alloy wheels
https://himiwaybike.com HELP CENTER TOOLS AND INSTRUCTIONS
Check Wiring diagram & Color codes :

Extra tools needed: (1)10mm Wrench (2)15mm Wrench
NOTICE: Before assembling your bike, it’s recommended to remove the battery for the reasons outlined below:
1.
2.
3.
Determine if there’s battery drain or damage during shipping.
Reduce the weight of the ebike to make it easier to maneuver the bike while assembling.
Avoid battery damage during the assembly process.
Go to page 27 to learn about removing and charging the battery.
Bike Assembly Guide
◆ Preparation Checklist
6
*Please go to our Youtube channel “Himiway Bikes” to watch our assembly tutorial videos!
Front wheel hub axle
Headlight
Pedals Hex wrench
TransformerPower cable
Owner's manual

NOTICE: Using an impact driver to achieve the required torque is not recommended as it might cause damage. We suggest you use the wrench set
we provided and extra tools to manually adjust nuts and bolts.
Recommended Torque Values
Hardware Location
Handlebar
Stem
Saddle
Front Wheel(For bikes with bolts on front wheel)
Rear wheel
Bottom Bracket Parts
Pedals
Disk Mounting Bolts
Disk Caliper Mount
Crank Bolts
Rear Derailleur Cable Pinch
Front Derailleur Clamp
Saddle Post Clamp
Recommended Torque(NM)
12-18
12-18
12-18
15-22
30-38
30-50
28-33
3-5
6-8
32-36
3-5
3-6
3-6
7

Assembly Instructions
◆ Handlebar Installation（4mm Hex Wrench）

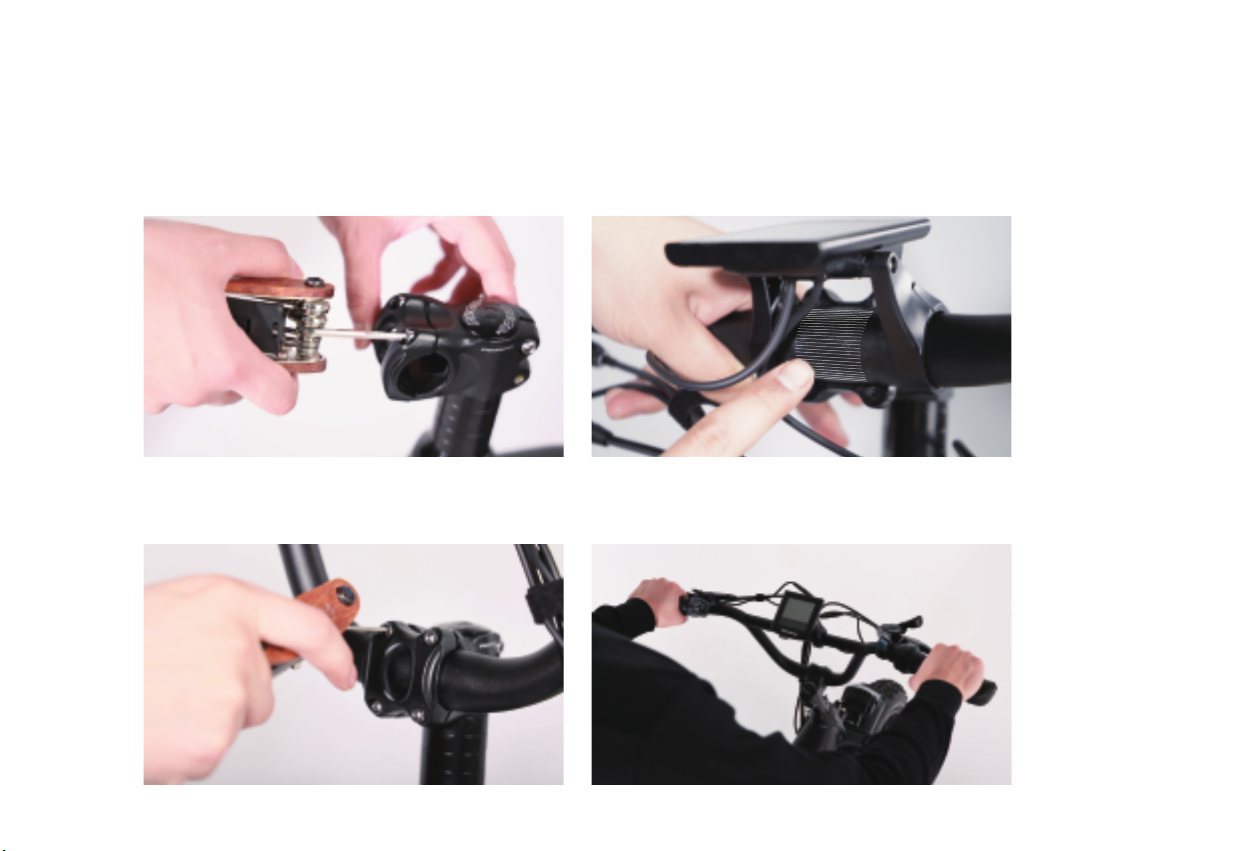

Loosen the bolts on your bike stem.
Center your handlebars and rotate them to align to the marking pointed to in the below image.
Step 1:
Step 2:
Step 3: Tighten bolts to handlebar stem, but don’t tighten completely as you may want to further adjust the angle later to align more precisely. After
determining the best position, completely tighten all the bolts on the stem.
8

◆ Front Wheel Installation（15mm Wrench）
Step 1: Before front wheel installation, prepare the tools needed and remove the plastic axle guards from the front wheel and the front fork protection bar.
9
(Tools needed)
Thumb nuts
15mm wrench
Front wheel hub axle

Step 3:

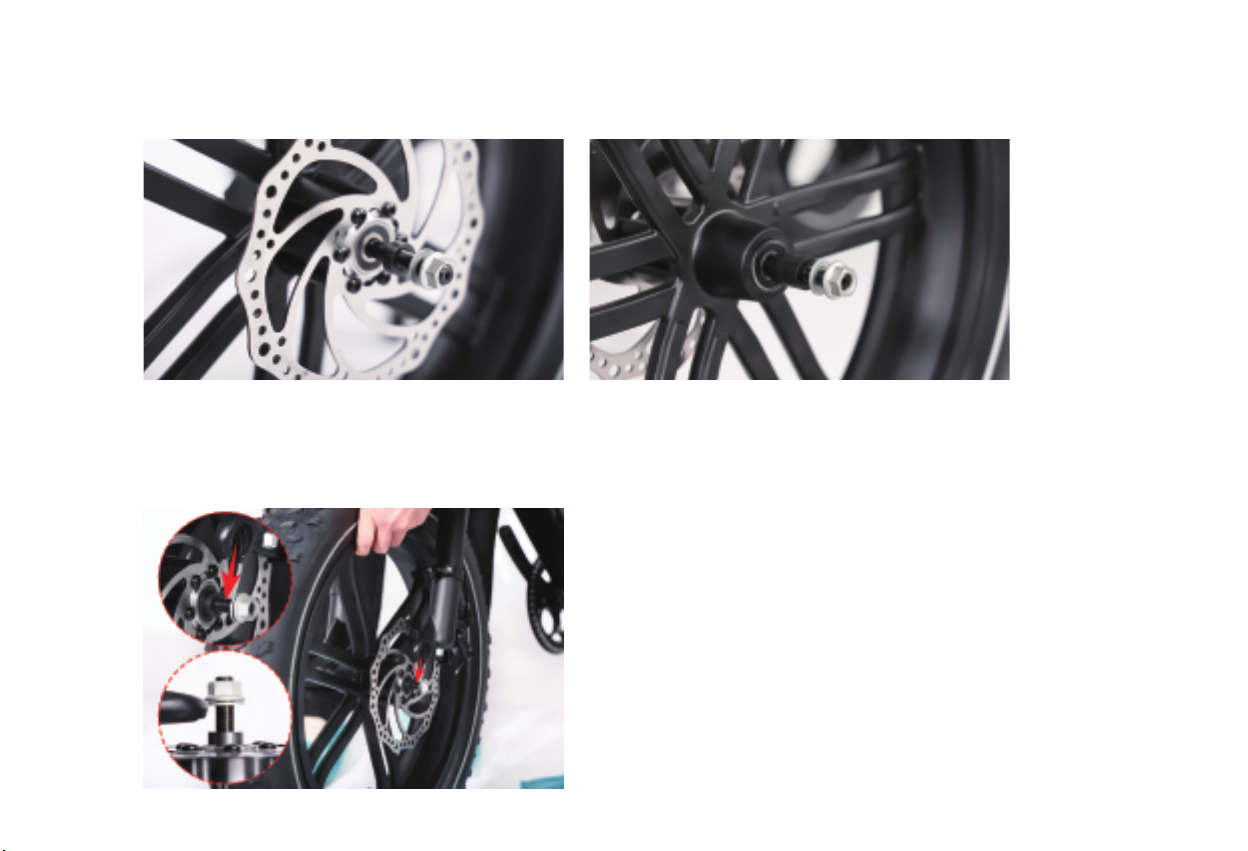

Step 2: Insert the front wheel hub axle through the hub starting from the brake rotor side of the wheel. Pay attention to the position of the black spacer on
each side.
Roll the wheel in between the front fork, as shown in the image below.
Align the fork dropouts with the axle of the wheel hub. Ensure the black spacer is close to the wheel hub and the washer is in contact with the nut.
Verify also that the dropouts are fully seated on the axle and the brake rotor is properly inserted into the caliper.
10

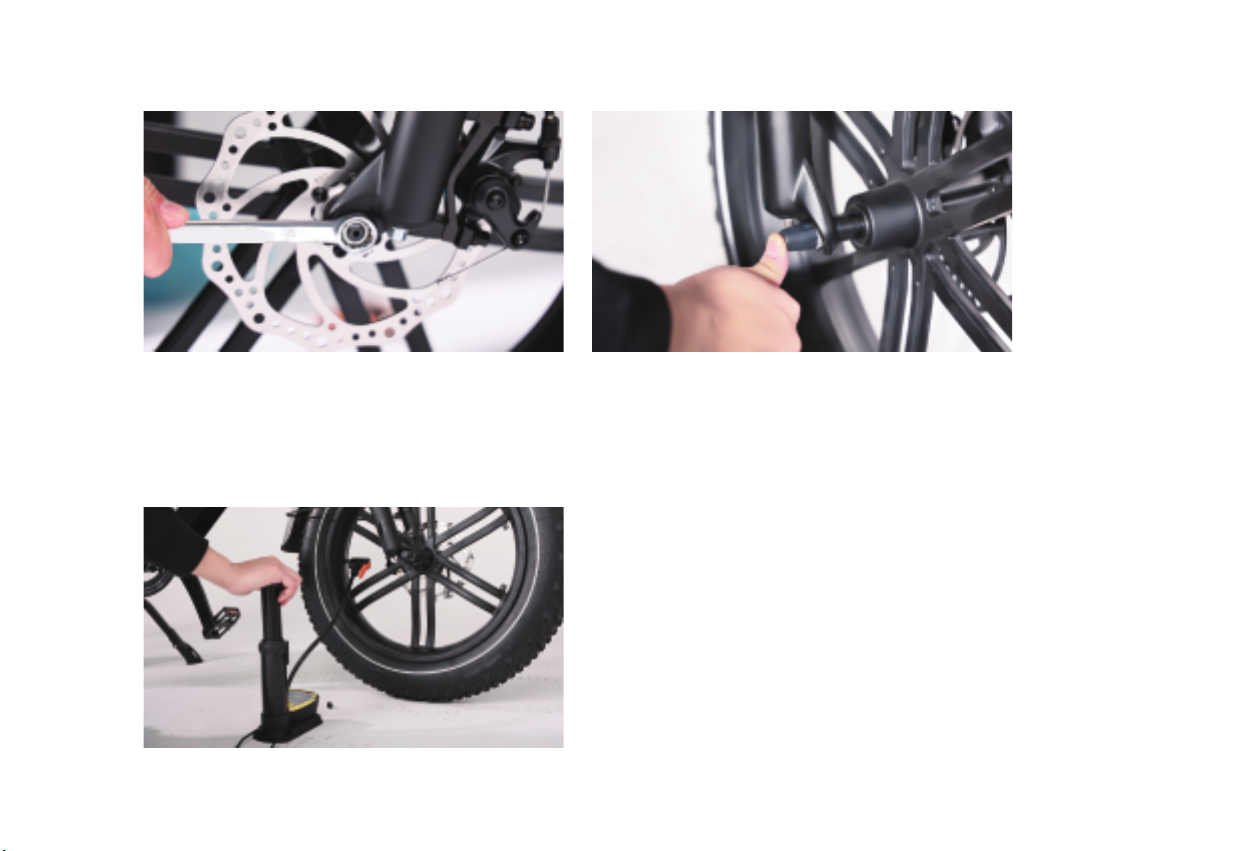

Step 4: Use a 15mm wrench to tighten the bolts on both sides of the axle, and install the two thumb nuts by pressing them tightly.
Step 5:
Step 6:
Inflate the tires and make sure they have sufficient pressure for riding comfort and safety, not exceeding the limit specified on the sidewall.
After the front wheel installation, rotate the front wheel to make sure the bolts are fully tightened on the axle and check the wheel balance in Pedal
Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means the bolts were not completely tightened or
not aligned horizontally.
11

◆ Headlight & Front Fender (5mm Hex Wrench & 10mm Wrench)
The headlight and front fender are both secured by a single bolt, so the front fender must be installed together with the headlight. If you prefer not to have a
front fender, you may install the headlight by itself.
Loosen the bolt on the fork brace. Align the bolt holes of both your headlight and the front fender together with the hole on the fork brace, then
reinsert the bolt through all holes and tighten the bolt with a 10mm wrench and a hex wrench.
Step 1:
12

Connect the light wire connectors together. Pay careful attention to the arrows on the wire connectors, making sure the arrows align with each other
to avoid damaging the interior circuitry.
Loosen the bolts on the two brackets on either side of the front fork, as shown in the image. Then pull one end of the fender brace until the loop at the
end is centered in the bracket, reinsert the bolt through the loop at the end of the brace, and tighten completely. Repeat on the other side.
Step 2:
Step 3:
13

14
◆ Pedals Installation (15mm wrench)
Make sure your pedals are installed on the correct side, as installing on the wrong side will damage the threads. Indicators for the right pedal (R) and the left
pedal (L) can be found in two places: the stickers on the plastic cover, and the bottom of the pedal threads.

Before you install the pedals, apply a small amount of waterproof grease onto the spindle. Start threading the pedal on by hand to ensure the pedal is going
in perfectly straight, rotating in the direction of the pointer shown on the crank. If it is not spinning smoothly, make doubly sure that you have the correct left or
right pedal. After initial hand-tightening, finish tightening the pedals with a standard 15mm wrench .
15

Please write down the serial numbers found on the head tube, battery and motor on the inside front cover of this manual to facilitate failure reporting. Make
sure each letter and number is correct.
Bike frame number Battery serial number
Motor serial number
Make sure you take down the "hyphen" here!Make sure you take down the "hyphen" here!
Make sure you take down the Capital Letters here!Make sure you take down the Capital Letters here!
16
◆ After Bike Assembly

Safety Checklist
17
Safety Check
Brakes
Wheels and Tires
Chain
Cranks and Pedals
Derailleurs
Motor Drive
Basic Steps
Battery Pack
o Check that chain is oiled, clean and runs smoothly.
o Use extra care in wet or dusty conditions.
o Securely tighten pedals to cranks.
o Ensure cranks are securely tightened and are not bent.
o Check that derailleur(s) are adjusted and functioning properly.
o Ensure shift and brake levers are attached to handlebar securely.
o Check all brake and shift cables for proper lubrication.
o Ensure hub motor is spinning smoothly and motor bearings are in good working order.
o Check that all power cables running to hub motor are secured and undamaged.
o Make sure hub motor axle bolts are secured and all torque arms and torque washers are in place.
o Ensure battery is charged before use.
o Check for any visible damage to battery pack.
o Lock battery securely to frame.
o Test front and rear brakes for proper function.
o Ensure brake pads are not overworn and are correctly positioned in relation to rims.
o Make sure brake control cables are lubricated, correctly adjusted and display no obvious wear.
o Check that brake control levers are lubricated and tightly secured to handlebars.
o Inflate tires to within recommended limits displayed on sidewalls.
o Check for bulges or signs of excessive wear.
o Clean tires to ensure tread is exposed.
o Ensure rims run true and have no obvious wobbles or kinks.
o Check that all wheel spokes are tight and not broken.
o Check the wheel balance in Pedal Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means
the bolts were not completely tightened or not aligned horizontally.

18
Safety Precautions
◆ Before Riding
The following safety notes provide additional information on the safe operation of your Himiway bike and should be closely reviewed. Improper operation, or
failure to confirm correct installation, compatibility, and maintenance of any component or accessory may result in serious injury or death.
All users must read and understand this manual before first use. Additional manuals for components used on your bicycle may be
provided and should also be read before use.
Ensure you understand all instructions and safety notes/warnings.
Follow the safety checklist on page 17 before first use and at regular intervals to ensure correct tightening and setup of your bicycle.
Ensure the bike fits you properly before first use. Check local rules and regulations before riding.
It is your responsibility to familiarize yourself with the laws and requirements of operation of this product in the area(s) where you ride.
•
•
•
•
•
◆ While Riding
Always wear an approved bicycle helmet whenever using this product and ensure that all helmet manufacturer instructions are used for fit
and care of your helmet. Failure to wear a helmet when riding may result in serious injury or death.
Acceleration can be unexpectedly strong in pedal assist mode (Pedal Assist level 1-5), as when you pedal the motor assist will suddenly engage.
Therefore, please pay careful attention when riding. We suggest you use Pedal Only Mode (Pedal Assist level 0) when you need to ride at a slow speed
to cross roads, at intersections, or when pedestrian traffic is present, in order to avoid accidents caused by sudden acceleration.
Make sure you securely close the quick-release lever of the front wheel, checking the wheel balance in Pedal Only Mode. If you notice the riding feels
imbalanced, or the rotation of the front wheel makes noise, it likely means the bolts were not completely tightened or didn’t align horizontally in the center.
Off-road riding requires close attention and specific skills, and presents variable conditions and hazards which accompany the conditions.
Wear appropriate safety gear and do not ride alone in remote areas.
•
•
•
•
•
