Hitachi G 13SD User manual

POWER TOOLS
TECHNICAL DATA
AND
SERVICE MANUAL
DISC GRINDERS
G 10SD2, G 12S2, G 13SD
SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT
LIST Nos. G 10SD2: E234
G 12S2: E235
G 13SD: E236
Jun. 1999
G
MODEL
G 10SD2, G 12S2,
G 13SD

REMARK:
Throughout this TECHNICAL DATA AND SERVICE MANUAL, a symbol(s)
is(are) used in the place of company name(s) and model name(s) of our
competitor(s). The symbol(s) utilized here is(are) as follows:
Symbols Utilized Competitors
Company Name Model Name
BOSCH GWS7-115
B
G 12S2
Symbol Utilized Competitor
Company Name Model Name
MAKITA 9526NB
C
G 10SD1
Symbol Utilized Competitor
Company Name Model Name
MAKITA 9528NB
C
G 13SD
MAKITA 9527NB
C

Page
CONTENTS
[ Business Section ]
1. PRODUCT NAME •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
2. MARKETING OBJECTIVE •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
3. APPLICATIONS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
4. SELLING POINTS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
5. SPECIFICATIONS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3
6. COMPARISONS WITH SIMILAR PRODUCTS •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4
6-1. Specification Comparisons ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4
6-2. Comparisons in Torque vs. Rotation Speed and Stator Coil Temperature Rise ••••••••••••••••••••••••••• 7
7. PRECAUTIONS IN SALES PROMOTION ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9
7-1. Handling Instructions ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9
7-2. Caution on Name Plate •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9
7-3. Precautions on Usage ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9
8. PRECAUTIONS IN DISASSEMBLY AND REASSEMBLY •••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
8-1. Disassembly ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
8-2. Reassembly •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 11
8-3. Lubrication Points and Types of Lubricant ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 13
8-4. Tightening Torque •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 13

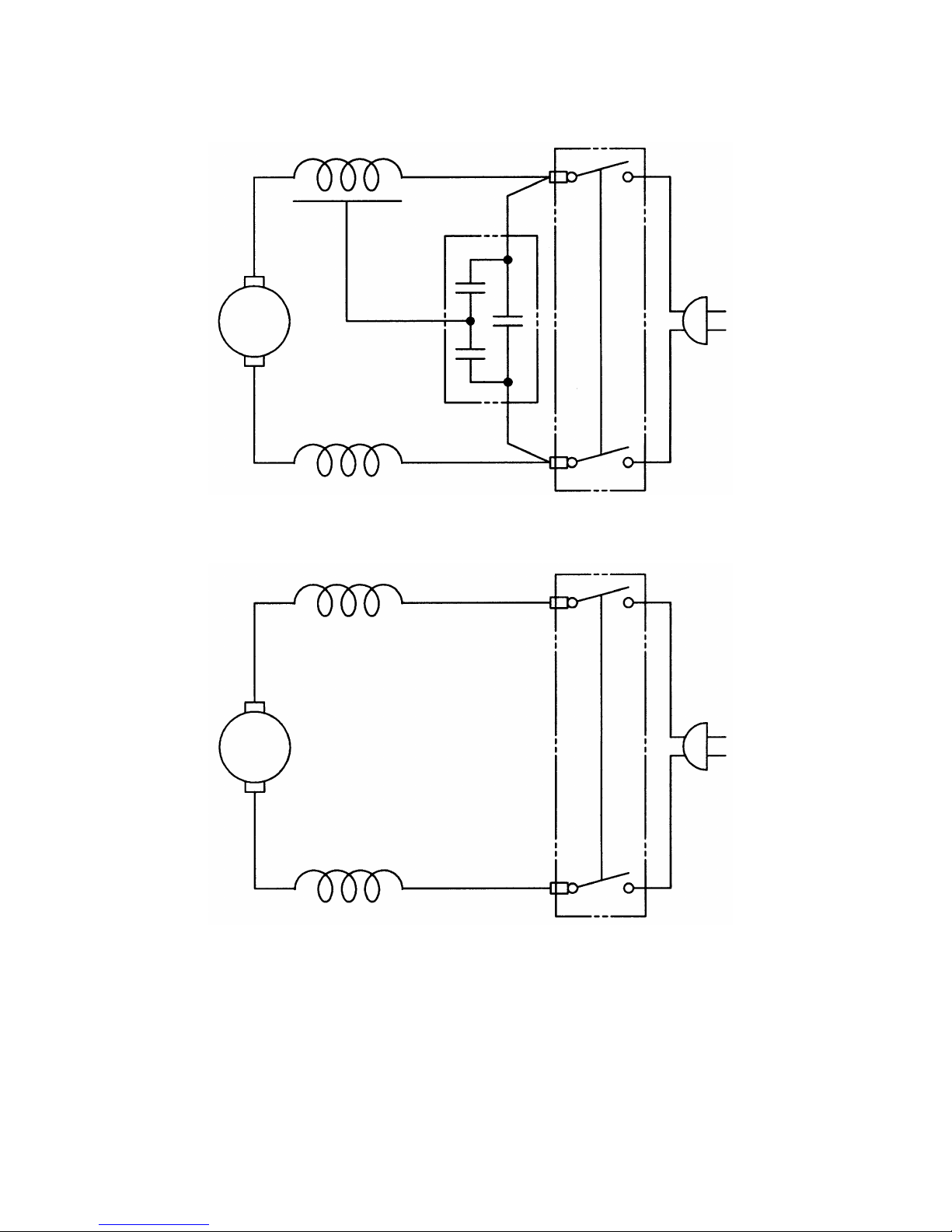

8-5. Wiring Diagrams •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 14
8-6. Insulation Tests •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 15
8-7. No-Load Current Value •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 15
9. STANDARD REPAIR TIME (UNIT) SCHEDULES •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 16
[ Appendix ]
Assembly Diagram for G 10SD2 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 17
Assembly Diagram for G 12S2 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 21
Assembly Diagram for G 13SD ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 25

--- 1 ---
1. PRODUCT NAME
Hitachi Disc Grinders, Models G 10SD2 [100 mm (4")]
G 12S2 [115 mm (4-1/2")]
G 13SD [125 mm (5")]
2. MARKETING OBJECTIVE
We sell Models G 10SD1 and G 12S1 in the international market, where they have been favorably accepted.
However, to maintain leadership in the marketplace and promote greater sales, more powerful models with
superior dust-proof construction are demanded. To address this need, the Models G 10SD2 and G 12S2
incorporate many significant upgrades over current Models G 10SD1 and G 12S1.
In addition to these models, the Model G 13SD [125 mm (5 ")] is introduced with outstanding working efficiency
and wear resistance.
These Models are extensions of the HITACHI compact-body disc grinder series and are intended to boost sales,
and draw attention to the whole line.
3. APPLICATIONS
•Removal of casting fin and finishing of various types of steel, bronze, aluminum and various other metallic
materials
•Grinding of welds, or sections cut by means of a cutting torch
•Grinding of synthetic resins, slate, brick, marble etc.
4. SELLING POINTS
250 mm
Compact Body: 250 mm
High power
(with maximum output of 1,000 W)
Maker B's model: 887 W
Maker C's model: 915 W
Maker B's model: 286
Maker C's model: 257
Wear resistance of armature coil:
3.3 times higher compared to maker B's model
2.5 times higher compared to maker C's model
Excellent overload durability:
1.25 times higher compared to maker B's model
1.43 times higher compared to maker C's model

--- 2 ---
106 G 10SD2/
G 12S2 G 13SD
G 10SD1/
G 12S1
B
C
100 50 0 100500
C
60
80
70
100
70
100 G 10SD2/
G 12S2 G 13SD
G 10SD1/
G 12S1
B
C
100 50 0 100500
C
100
30
40
100
40
•Excellent overload durability
The Models G 10SD2, G 12S2 and G 13SD provide excellent overload durability thanks an improved cooling
mechanism and a high-power motor.
Comparison of wear resistance of armature coils when dust and fine gravel are sucked into the machines
Practical test data: Comparison of torque when the stator coil temperature rise is 200 ˚K
•Wear resistance of armature coil
Both ends of the armature coil are sealed with heat-resistant adhesive in addition to varnish treatment to
minimize wear of the armature coil caused by dust.
Coating of heat-resistant adhesive.

--- 3 ---
5. SPECIFICATIONS
Item Model G 10SD2
O.D. 100 mm (4")
x Thickness 4 mm (5/32")
x I.D. 16 mm (5/8")
4,300 m/min
(14,100 ft/min, 72 m/s)
A, 36, Q, BF
Depressed
center
wheel
Dimensions
Max. prectical
peripheral speed
Type
AC single phase 50 or 60 Hz
Power source
Voltage (V)
Voltage, current and
power input
11,000 /minNo-load speed
110
220
230
240
Current (A)
7.3
3.6
3.5
3.4
Power input (W)
760
AC single phase commutator motorType of motor
Slide switchType of switch
Material: Housing
Tail cover
Gear cover, Packing gland ••••• Aluminum alloy die casting
Painting: Gear cover, Packing gland ••••• Metallic silver
Enclosure
1.6 kg (3.5 lbs)
Net*
2.6 kg (5.7 lbs)
Gross
Corrugated cardboard box
Packaging
••••• Glassfiber reinforced polyamide resin (green)
Depressed center wheel
100 mm (4") ••••••••••••• 1
Side handle ••••••••••••••••• 1
Wrench ••••••••••••••••••••••• 1
Standard accessories
2.8 kg (6.2 lbs)
Depressed center wheel
115 mm (4-1/2") •••••••• 1
Side handle ••••••••••••••••• 1
Wrench ••••••••••••••••••••••• 1
2.9 kg (6.4 lbs)
Depressed center wheel
125 mm (5") ••••••••••••• 1
Side handle ••••••••••••••••• 1
Wrench ••••••••••••••••••••••• 1
10,000 /min
G 12S2
O.D. 115 mm (4-1/2")
x Thickness 6 mm (1/4")
x I.D. 22 mm (7/8")
4,800 m/min
(15,756 ft/min, 80 m/s)
G 13SD
O.D. 125 mm (5")
x Thickness 6 mm (1/4")
x I.D. 22 mm (7/8")
* Net weight excludes cord, side handle, depressed center wheel, wheel nut, wheel washer and wheel guard.
Weight

--- 4 ---
6. COMPARISONS WITH SIMILAR PRODUCTS
6-1. Specification Comparisons
Maker HITACHI
Model G 10SD2
Wheel diameter 100
mm
Power input 760
Output 505
Max. output 1,000
No-load speed 11,000
Grip diameter
63 dia.
Grip perimeter 207
Dimensions
250
H63
W72
Weight* 1.6
(Actual weight) (1.65)
W
W
W
/min
mm
mm
mm
mm
mm
62 dia.
kg
L
G 10SD1
100
550
360
800
11,000
63 dia.
207
261
60
67
1.6
(1.6)
62 dia.
C
100
750
435
915
11,000
56 dia.
195
257
70
81
1.5
(1.5)
65 dia.
WL
H
Grip diameter
Grip perimeter
* Weight excludes cord, side handle, depressed center wheel, wheel nut, wheel washer and wheel guard.

--- 5 ---
Maker HITACHI
Model G 12S2
Wheel diameter 115
mm
Power input 760
Output 505
Max. output 1,000
No-load speed 11,000
Grip diameter
63 dia.
Grip perimeter 207
Dimensions
250
H63
W72
Weight* 1.6
(Actual weight) (1.65)
W
W
W
/min
mm
mm
mm
mm
mm
62 dia.
kg
L
G 12S1
63 dia.
62 dia.
C
56 dia.
65 dia.
W
H
Grip diameter
Grip perimeter
* Weight excludes cord, side handle, depressed center wheel, wheel nut, wheel washer and wheel guard.
207
261
60
67
1.6
(1.6)
206
286
73
76
1.55
(1.55)
195
257
70
81
1.5
(1.5)
115
550
360
800
11,000
115
750
455
887
11,000
115
750
435
915
11,000
B
59 dia.
66 dia.
L

--- 6 ---
Maker HITACHI
Model G 13SD
Wheel diameter 125
mm
Power input 760
Output 505
Max. output 1,000
No-load speed 10,000
Grip diameter
63 dia.
Grip perimeter 207
Dimensions
250
H63
W72
Weight* 1.6
(Actual weight) (1.67)
W
W
W
/min
mm
mm
mm
mm
mm
62 dia.
kg
L
56 dia.
65 dia.
WL
H
Grip diameter
Grip perimeter
* Weight excludes cord, side handle, depressed center wheel, wheel nut, wheel washer and wheel guard.
C
125
750
435
915
11,000
195
257
70
81
1.5
(1.5)

--- 7 ---
6-2. Comparisons in Torque vs. Rotation Speed and Stator Coil Temperature Rise
Fig. 1 and Fig. 2 show comparisons of the rotation speed and the stator coil temperature rise between some
competitive models with respect to torque. Torque represents the magnitude of load, i.e., the amount of pressing
force, cutting depth and forward force in actual cutting jobs. This shows that a powerful motor is less likely to burn
out because it has both a minimum drop of rotation speed even with a higher torque and a lower stator coil
temperature rise at the same torque.
2,000 200
400
0
0
4,000
6,000
8,000
10,000
12,000
Rotation speed of spindle
HITACHI
C
C
Load
B
B
G 10SD2
G 12S2
HITACHI G 10SD2
G 12S2
HITACHI G 10SD1 G 12S1
HITACHI
Rotation speed of spindle (/min)
G 10SD1
G 12S1
Stator coil temp.rise
: Burn-out point
Stator coil temp. rise (K)
Fig. 1 Comparison in torque vs. rotation speed and stator coil temperature rise (G 10SD2 and G 12S2)
Fig. 1 indicates:
(1) The Models G 10SD2 and G 12S2 are equipped with high-power motors and improved cooling mechanisms,
and are superior to the Models G 10SD1, G 12S1, B and C in the rotation speed and the stator coil
temperature rise at the same torque.
(2) The motor speed of the Models G 10SD2 and G 12S2 is about 10 % higher than that of B and C at the same
torque. This means that the working efficiency of the Models G 10SD2 and G 12S2 is superior to the other
maker's models.
(3) The stator coil temperature rise of the Models G 10SD2 and G 12S2 is lower than that of B and C at the same
torque, and the torque when the motor is burnt out is about 1.3 times higher compared to B and C. This
means that the overload durability of the Models G 10SD2 and G 12S2 is superior to the other maker's
models.
