HITACHI
HITACHI
LAWN MOWER
ML190EA/ML190EB
Handling instructions

Original-Betriebsanleitung
2
Benzin-Rasenmäher
© Copyright 2009
AL-KO KOBER GROUP Kötz, Germany
This documentation is allowed to-also in excerpts-only with express authorization of the AL-KO KOBER GROUP duplicates or third
accessible is done. Technical alterations of inuence of the function reservations.
D: Betriebsanleitung..................................10
GB: Operating Instructions ..........................20
NL: Instructies voor gebruik ........................26
F : Mode d’emploi ......................................36
E: Instrucciones de uso.............................46
P: Instruções para o uso...........................78
I: Libretto di istruzioni...............................92
SLO: Navodilo za uporabo...........................106
HR: Upute za uporabu...............................120
SRB:Упутствазаупотребу........................134
PL: Instrukcjaobsługi................................148
CZ: Návodkpoužití...................................162
SK: Návodnapoužitie...............................176
H: Használat............................................190
DK: Brugsanvisning...................................204
S: Bruksanvisning ...................................218
N: Bruksanvisning ...................................232
FIN: Käyttöohjeet........................................246
EST: Kasutusjuhend....................................260
LV: Instrukcijas..........................................274
LT: Instrukcijųvadovas.............................288
RUS:Руководствопоэксплуатации..........302
UA: Посібникзексплуатації ....................316
BG: Ръководствозаексплоатация .........330
RO: Instrucţiuni ..........................................344
GR: Οδηγίεςλειτουργίας ...........................358
МК: Упатствозаработа...........................372
TR: Kullanımkılavuzu ...............................386

3441 113_a
Notice

Original-Betriebsanleitung
4
Benzin-Rasenmäher

5441 113_a

Original-Betriebsanleitung
6
Benzin-Rasenmäher
17

7441 113_a

Original-Betriebsanleitung
8
Benzin-Rasenmäher

Original-Betriebsanleitung
9
Benzin-Rasenmäher

D
Original-Betriebsanleitung
10
Benzin-Rasenmäher
Inhaltsverzeichnis
Zu diesem Handbuch .................................................. 10
Produktbeschreibung................................................... 10
Sicherheits- und Schutzeinrichtungen......................... 10
Sicherheitshinweise..................................................... 12
Montage....................................................................... 13
Tanken......................................................................... 13
Inbetriebnahme............................................................ 14
WartungundPege..................................................... 16
Lagerung ..................................................................... 18
Garantie....................................................................... 18
Reparatur..................................................................... 18
Entsorgung.................................................................. 18
EG-Konformitätserklärung........................................... 18
Hilfe bei Störungen...................................................... 19
Zu diesem Handbuch
Lesen Sie diese Dokumentation vor der Inbetrieb-
nahme durch. Dies ist Voraussetzung für sicheres
Arbeiten und störungsfreie Handhabung. Machen
Sie sich vor der Benutzung mit den Bedienele-
menten und dem Gebrauch der Maschine vertraut.
Beachten Sie die Sicherheits- und Warnhinweise in
dieser Dokumentation und auf dem Gerät
Diese Dokumentation ist permanenter Bestandteil
des beschriebenen Produkts und sollte bei Veräu-
ßerung dem Käufer mit übergeben werden
Zeichenerklärung
Achtung!
Genaues Befolgen dieser Warnhinweise kann
Personen- und / oder Sachschäden vermeiden.
Spezielle Hinweise zur besseren Verständlichkeit
und Handhabung.
Das Kamerasymbol verweist auf Abbildungen.
Produktbeschreibung
In dieser Dokumentation werden verschiedene Modelle
von Benzin-Rasenmähern beschrieben.
Identizieren Sie ihr Modell anhand der Produktbilder
und der Beschreibung der verschiedenen Optionen.
Bestimmungsgemäße Verwendung
Dieses Gerät ist zum Mähen eines Rasenbodens im pri-
vaten Bereich bestimmt und darf nur auf abgetrocknetem
Rasen eingesetzt werden.
Eine andere oder darüber hinausgehende Verwendung,
gilt als nicht bestimmungsgemäß.
Möglicher Fehlgebrauch
Dieser Rasenmäher ist nicht zur Verwendung in öf-
fentlichen Anlagen, Parks, Sportstätten sowie in der
Land- und Forstwirtschaft geeignet
Sicherheitseinrichtungen dürfen nicht demontiert
oder überbrückt werden
Das Gerät nicht bei Regen oder auf nassem Rasen
benutzen
Das Gerät darf nicht im gewerblichen Einsatz be-
trieben werden
Sicherheits- und Schutzeinrichtungen
Achtung - Verletzungsgefahr!
Sicherheits- und Schutzeinrichtungen dürfen
nicht außer Kraft gesetzt werden!
Sicherheitsbügel
Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im
Gefahrenmoment Sicherheitsbügel loslassen.
Geräte ohne Messerkupplung:
Schneidmesser wird gestoppt
Motor wird gestoppt
Prallklappe
Die Prallklappe schützt vor herausschleudernden Teilen.

11441 113_a
D
1 Starterseil 9 Schnitthöhenverstellung
2 Gasfernbedienung 10 Variogetriebe*
3 Radantrieb 11 Betriebsanleitung
4 Sicherheitsbügel 12 Auswurfeinsatz
5 Ergonomische Höhenverstellung 13 Verschlussklappe
6 Füllstandsanzeige 14 Mulchkit
7 Prallklappe 15 Kurzbedienungsanleitung
8 Grasfangbox * je nach Ausführung
Symbole am Gerät
Achtung!
Besondere Vorsicht bei der Handhabung.
Vor Arbeiten am Schneidwerk
Zündkerzenstecker ziehen.
Vor Inbetriebnahme Gebrauchsanleitung lesen! Kurzanleitung
Motorbremse lösen. Motor Starten
Dritte aus dem Gefahrenbereich fernhalten! Kurzanleitung
Radantrieb einschalten.
Hände und Füße vom Schneidwerk fernhalten! Kurzanleitung
Gasfernbedienung Start/Stop
Abstand zum Gefahrenbereich halten.
HITACHI
HITACHI

D
Original-Betriebsanleitung
12
Benzin-Rasenmäher
Sicherheitshinweise
Achtung!
Gerät nur in technisch einwandfreiem Zustand
benutzen!
Achtung - Verletzungsgefahr!
Sicherheits- und Schutzeinrichtungen dürfen
nicht außer Kraft gesetzt werden!
Achtung - Brandgefahr!
Betankte Maschine nicht in Gebäuden aufbewah-
ren, in denen Benzindämpfe mit offenem Feuer
oder Funken in Berührung kommen könnten!
Bereich um Motor, Auspuff, Batteriekasten, Kraft-
stofftank frei von Mähgut, Benzin, Öl halten.
Warnung - Brandgefahr!
BenzinundÖlsindhochgradigentammbar!
Dritte aus dem Gefahrenbereich fernhalten
Mähen Sie niemals, während Personen, besonders
Kinder, oder Haustiere in der Nähe sind
Der Maschinenführer oder der Benutzer ist für
Unfälle mit anderen Personen und deren Eigentum
verantwortlich
Kinder oder andere Personen, die die Betriebs-
anleitung nicht kennen, dürfen das Gerät nicht
benutzen.
Örtliche Bestimmungen zum Mindestalter der Be-
dienungsperson beachten
GerätnichtunterEinussvonAlkohol,Drogenoder
Medikamenten bedienen
Zweckmäßige Arbeitskleidung tragen
Lange Hose
Festes und rutschsicheres Schuhwerk
Gehörschutz
Beim Arbeiten an Hängen
immer auf sicheren Stand achten
immer quer zum Hang mähen, niemals auf-
oder abwärts
nicht an Hängen mit einer Steigung von mehr
als 20° mähen
Besondere Vorsicht beim Wenden
Nur bei ausreichendem Tageslicht oder künstlicher
Beleuchtung arbeiten
Körper, Gliedmaßen und Kleidung vom Schneid-
werk fernhalten
LandesspezischeBestimmungenfürdieBetriebs-
zeit beachten
Betriebsbereites Gerät nicht unbeaufsichtigt lassen
Nur mit scharfem Schneidmesser mähen
Gerät nie mit beschädigten Schutzeinrichtungen /
Schutzgittern betreiben
Gerät nie ohne vollständig eingebaute Schutzein-
richtungen betreiben (z. B.: Prallklappe, Grasfang-
einrichtungen)
Gerät vor jedem Gebrauch auf Beschädigungen
prüfen, vor erneutem Gebrauch beschädigte Teile
ersetzen lassen
Abgenutzte oder beschädigte Messer und Befesti-
gungsbolzen nur satzweise austauschen, um Un-
wucht zu vermeiden
Bevor Sie den Motor starten, kuppeln Sie alle Mes-
ser und Antriebe aus
Motor abstellen, Stillstand des Gerätes abwarten
und Zündkerzenstecker abziehen
Beim Verlassen des Gerätes
bei der Überprüfung, Reinigung oder Arbeiten
am Gerät
nach dem Auftreten von Störungen
vor dem Lösen von Blockierungen
vor dem Beseitigen von Verstopfungen
nach dem Kontakt mit Fremdkörpern
bevor Sie nachtanken
Störungen und ungewöhnliche Vibrationen am
Gerät auftreten
Zusatzsymbole bei Geräten mit Elektrostart
Achtung! Gefahr durch Stromschlag.
Anschlussleitung von Schneidmessern fern-
halten.
Gerät vor Wartungsarbeiten oder bei be-
schädigtem Kabel immer vom Netz trennen.

13441 113_a
D
Montage
Beiliegende Montageanleitung beachten.
Achtung!
Das Gerät darf erst nach vollständiger Montage
betrieben werden.
Suchen sie nach Beschädigungen am Rasenmä-
her und führen Sie die erforderlichen Repara-
turen durch, bevor Sie erneut starten und mit
dem Rasenmäher arbeiten.
Zündkerzenstecker aufstecken und Motor starten
nach Störungsbeseitigung (siehe Störungsta-
belle) und Prüfung des Gerätes
nach dem Reinigen des Gerätes
Starten Sie den Motor nicht, wenn Sie vor dem Aus-
wurfkanal stehen
Das zu mähende Terrain vollständig und sorgfältig
prüfen, alle Fremdkörper entfernen
Besondere Aufmerksamkeit beim Umkehren des
Rasenmähers oder wenn Sie den Rasenmäher zu
sich heranziehen
Nicht über Hindernisse mähen
(z. B. Zweige, Baumwurzeln)
Schnittgut nur bei stehendem Motor entfernen
Motor / Schneidmesser abschalten, wenn eine an-
dere als die zu mähende Fläche überquert wird
Gerät niemals mit laufendem Motor heben oder
tragen
Beim Einfüllen von Benzin oder Motoröl nicht Essen
oder Trinken
Benzindämpfe nicht einatmen
Führen Sie das Gerät im Schrittempo
Vor Gebrauch auf festen Sitz der Muttern, Schrau-
ben und Bolzen achten
Beim Auslaufen des Motors die Drosselkappe
schließen . Falls der Motor einen Benzinabsperr-
hahn besitzt, ist dieser nach dem Mähen zu schlie-
ßen.Führen Sie das Gerät im Schrittempo
Vor Gebrauch auf festen Sitz der Muttern, Schrau-
ben und Bolzen achten
Tanken
Vor der Inbetriebnahme müssen Sie den Rasenmäher
auftanken.
Warnung - Brandgefahr!
BenzinundÖlsindhochgradigentammbar!
Immer die mitgelieferte Bedienungsanleitung des
Motorenherstellers beachten.
Betriebsmittel
Benzin Motoröl
Sorte Normalbenzin /
bleifrei
siehe Hinweise
des Motorenher-
stellers
Füllmenge siehe Hinweise
des Motorenher-
stellers
ca. 0,6 l
Sicherheit
Warnung!
Motor nie in geschlossenen Räumen laufen
lassen. Vergiftungsgefahr!
Benzin und Öl nur in dafür vorgesehene Behälter
aufbewahren
Benzin und Öl nur bei kaltem Motor im Freien ein-
füllen oder entleeren
Nicht bei laufendem Motor Benzin oder Öl einfüllen
Tank nicht überfüllen (Benzin dehnt sich aus)
Beim Tanken nicht rauchen
Den Tankververschluss bei laufendem oder heißen
Motor nicht öffnen
Beschädigten Tank oder Tankverschluss austau-
schen
Tankdeckel immer fest schließen
Falls Benzin übergelaufen ist, darf kein Versuch
unternommen werden, den Motor zu starten. Statt-
dessen ist die Maschine von der benzinverschmutz-
ten Fläche zu entfernen. Jeglicher Zündversuch ist
zuvermeidenbissichdieBenzindämpfeverüch-
tigt haben.
Wenn Motoröl ausgelaufen ist:

D
Original-Betriebsanleitung
14
Benzin-Rasenmäher
Motor nicht starten
Ausgelaufenes Motoröl mit Ölbindemittel oder
Lappen aufsaugen und sachgemäß entsorgen
Gerät reinigen
Altöl nicht:
in den Abfall geben
indieKanalisation,denAbussoderaufdie
Erde schütten
Wir empfehlen, Altöl in einem geschlossenen Behälter
beim Recycling-Center oder einer Kundendienststelle
abzugeben.
Benzin einfüllen
1. Tankdeckel abschrauben, an sauberer Stelle
lagern.
2. Benzin mit einem Trichter einfüllen.
3. Tankeinfüllöffnung fest verschließen und reinigen.
Motoröl einfüllen
1. Öleinfülldeckel abschrauben, Verschluß an sau-
berer Stelle lagern.
2. Öl mit einem Trichter einfüllen.
3. Öleinfüllöffnung fest verschließen und reinigen.
Inbetriebnahme
Achtung!
Mit losem, beschädigtem oder abgenutztem
Schneidwerk oder Befestigungsteilen darf das
Gerät nicht benutzt werden!
Führen Sie vor jeder Inbetriebnahme eine Sicht-
kontrolle durch.
Das Kamerasymbol auf den folgenden Seiten
verweist auf die Abbildungen, Seite 4–6.
Schnitthöhe einstellen
Achtung - Verletzungsgefahr!
Schnitthöhe nur bei abgeschaltetem Motor und
stillstehendem Schneidmesser verstellen.
▪Immer alle Räder auf die gleiche Schnitthöhe
einstellen.
▪Schnitthöhenverstellung ist modellabhängig.
Zentralverstellung ( 1)
1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte
Schnitthöhe schieben.
3. Hebel einrasten lassen.
4. Auf gleiche Rastposition bei allen Rädern achten.
Mähen mit Grasfangbox
Achtung - Verletzungsgefahr!
Grasfangbox nur bei ausgeschaltetem Motor und
stillstehendem Schneidmesser abnehmen oder
anbringen.
1. Prallklappe anheben und Grasfangbox in die Halter
einhängen ( 3).
Füllstandsanzeige
Die Füllstandsanzeige wird durch den Luftstrom beim
Mähen nach oben gedrückt ( 2a).
Ist die Grasfangbox voll, liegt die Füllstandsanzeige an
der Box an ( 2b). Die Grasfangbox muss geleert wer-
den.
Grasfangbox leeren
1. Prallklappe anheben.
2. Grasfangbox aushängen und nach hinten abneh-
men ( 3).
3. Grasfangbox leeren.
4. Prallklappe anheben und Grasfangbox wieder in die
Halter einhängen ( 3).
Mähen ohne Grasfangbox
Achtung!
Nur bei funktionsfähiger Drehfeder der
Prallklappe ohne Grasfangbox mähen.

15441 113_a
D
Die Prallklappe liegt durch Federkraft am Rasenmäher-
gehäuse an. Der Grasschnitt wird so nach hinten unten
ausgeworfen.
Mulchen mit Mulchkit
Beim Mulchen wird das Schnittgut nicht aufgesammelt,
sondern verbleibt auf dem Rasen. Der Mulch schützt den
Boden vor dem Austrocknen und versorgt ihn mit Nähr-
stoffen.
Die besten Ergebnisse werden durch regelmäßigen
Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit
weichem Blattgewebe verrottet schnell.
Grashöhe vor dem Mulchen: Maximal 8 cm
Grashöhe nach dem Mulchen: Mindestens 4 cm
Schrittgeschwindigkeit dem Mulchen anpassen,
nicht zu schnell gehen.
Mulchkit einsetzen
Achtung - Verletzungsgefahr!
Mulchkit nur bei ausgeschaltetem Motor und
stillstehendem Schneidmesser einsetzen oder
entfernen.
1. Grasfangbox abnehmen ( 3).
2. Prallklappe anheben und Mulchkit in den Auswurf-
schacht einsetzen ( 4).
Verriegelung muss einrasten.
Rastet das Mulchkit nicht ein, können Mulchkit und
Schneidmesser beschädigt werden.
Mulchkit entfernen
1. Prallklappe anheben.
2. Verriegelung am Mulchkit lösen ( 5/1).
3. Mulchkit herausziehen ( 5/2).
Mähen mit Seitenauswurf
Achtung - Verletzungsgefahr!
Seitenauswurf nur bei ausgeschaltetem Motor und
stillstehendem Schneidmesser abnehmen oder
anbringen.
Seitenauswurf einsetzen
1. Grasfangbox entfernen und Mulchkit einsetzen.
2. Abdeckung für Seitenauswurf aufklappen und
festhalten ( 6/1).
3. Seitenauswurfkanal einsetzen ( 6/2).
4. Abdeckung langsam schließen.
Die Abdeckung sichert den Seitenauswurfkanal vor
dem Herausfallen.
Seitenauswurf entfernen
1. Abdeckung für Seitenauswurf aufklappen und
festhalten ( 6/1).
2. Seitenauswurf entfernen und Abdeckung schließen
( 6/2).
Griffhöhe einstellen
Klemmverstellung
1. Holm festhalten und beide Klemmungen lösen
( 7).
2. Holm in gewünschte Position bringen
3. Klemmungen schließen.
Motor starten
Achtung - Vergiftungsgefahr!
Motor nie in geschlossenen Räumen laufen
lassen.
Achtung - Verletzungsgefahr!
Gerät bei Startvorgang nicht kippen.
▪Motor nur bei montiertem Messer starten
(Messer dient als Schwungmasse)
▪Reglereinstellungen am Motor nicht verändern

D
Original-Betriebsanleitung
16
Benzin-Rasenmäher
Gerät nicht starten, wenn der Auswurfkanal nicht
durch eines der folgenden Teile abgedeckt ist:
Grasfangbox
Prallklappe
Mulchkit
Betätigen Sie den Anlass-Schalter mit besonderer
Aufmerksamkeit, entsprechend den Herstelleran-
weisungen
Achten Sie auf ausreichendem Abstand der Füße
zum Schneidwerkzeug
Gerät in niedrigem Gras starten
Positionszeichen am Gerät:
* je nach Ausführung
Manuelles Starten
mit Gasfernbedienung
1. Gashebel auf Position max stellen ( 8/1).
2. Sicherheitsbügel zum Oberholm herziehen und
festhalten ( 9)- Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam
wieder aufrollen lassen ( 10).
4. Nach dem Aufwärmen des Motors (ca. 15–20
Sekunden) Gashebel auf eine Position zwischen
min und max stellen.
Motor ausschalten
1. Gashebel auf Position min stellen
( 8/2)
2. Sicherheitsbügel loslassen ( 14).
- Motor schaltet aus.
Achtung schwere Schnittverletzung!
Motor kann nachlaufen. Nach Ausschalten verge-
wissern, dass Motor steht.
Radantrieb ( 12)
Achtung!
Getriebe nur bei laufendem Motor zuschalten.
Radantrieb einschalten
1. Getriebeschaltbügel gegen den Oberholm drücken
und festhalten ( 11) – Getriebeschaltbügel rastet
nicht ein.
- Radantrieb wird eingeschaltet.
Radantrieb ausschalten
1. Getriebeschaltbügel loslassen ( 13).
- Radantrieb wird ausgeschaltet.
Variogetriebe (Speed Control) ( Option)
Mit dem Variogetriebe kann die Fahrtgeschwindigkeit des
Rasenmähers stufenlos verändert werden.
Achtung!
Hebel nur bei laufendem Motor betätigen.
Schalten ohne Motorantrieb kann den Antriebs-
mechanismus beschädigen.
Für höhere Geschwindigkeit den Hebel ( 12)
in Richtung ( 12/1) ziehen
Für niedrigere Geschwindigkeit den Hebel ( 12)
in Richtung ( 12/2) ziehen
Fahrtgeschwindigkeit immer dem aktuellen Bo-
den- und Rasenzustand anpassen.
Wartung und Pege
Achtung - Verletzungsgefahr!
▪ VorallenWartungs-undPegearbeitenimmer
Motor abschalten und den Zündkerzenstecker
ziehen.
▪Motor kann nachlaufen. Nach Ausschalten ver-
gewissern, dass Motor steht.
▪ BeiWartungs-undPegearbeitenamSchneid-
messer immer Arbeitshandschuhe tragen!
Alle Muttern, Bolzen und Schrauben müssen fest
angezogen sein
Das Gerät muss in einem sicheren Arbeitszustand
sein

17441 113_a
D
Motor abkühlen lassen, bevor die Maschine abge-
stellt wird
Grasfangeinrichtung regelmäßig auf Funktion und
Verschleiß prüfen.
Das Gerät nach jedem Gebrauch reinigen
Gerät nicht mit Wasser abspritzen
Eindringendes Wasser kann zu Störungen führen
(Zündanlage, Vergaser)
Schneidmesser regelmäßig auf Beschädigungen
kontrollieren
Defekte Schalldämpfer immer ersetzen
Mäher neigen
Je nach Motorenhersteller muss:
die Zündkerze nach oben zeigen ( 15)
Bedienungsanleitung des Motorenherstellers
beachten!
Schneidmesser nachschleifen / auswechseln
Stumpfe oder beschädigte Schneidmesser nur bei
einer Servicestelle oder einem autorisierten Fach-
betrieb schärfen / erneuern lassen
Nachgeschliffene Schneidmesser müssen ausge-
wuchtet sein
Achtung!
Nicht ausgewuchtete Messer führen zu starken
Vibrationen und beschädigen den Mäher.
Motorpege
Motoröl wechseln
1. Zum Auffangen des Öls einen geeigneten Behälter
bereitstellen.
2. Öl über die Öleinfüllöffnung vollständig ablaufen
lassen oder absaugen.
Gebrauchtes Motoröl umweltfreundlich entsor-
gen!
Wir empfehlen, Altöl in einem geschlossenen
Behälter beim Recycling-Center oder einer
Kundendienststelle abzugeben.
Altöl nicht
▪in den Abfall geben
▪ inKanalisationoderAbussschütten
▪auf die Erde schütten
Luftlter wechseln
Hinweise des Motorenherstellers beachten.
Zündkerze wechseln
Hinweise des Motorenherstellers beachten.
Radantrieb
Bowdenzug einstellen
Lässt sich bei laufendem Motor der Radantrieb nicht
mehr ein-oder ausschalten, muss der entsprechende
Bowdenzug nachgestellt werden.
Achtung!
Bowdenzug nur bei ausgeschaltetem Motor
verstellen.
1. Drehen Sie das Verstellteil am Bowdenzug in
Pfeilrichtung ( 16).
2. Zum Prüfen der Einstellung den Motor starten und
den Radantrieb einschalten.
3. Funktioniert der Radantrieb immer noch nicht, muss
der Rasenmäher zu einer Servicestelle oder einem
autorisierten Fachbetrieb gebracht werden.
Antriebsritzel ölen
Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit
Sprühöl einölen
Das Getriebe des Radantriebs ist wartungsfrei.

D
Original-Betriebsanleitung
18
Benzin-Rasenmäher
Lagerung
Achtung - Explosionsgefahr!
Gerät nicht bei offenen Flammen oder Hitzequel-
len lagern.
Motor auskühlen lassen

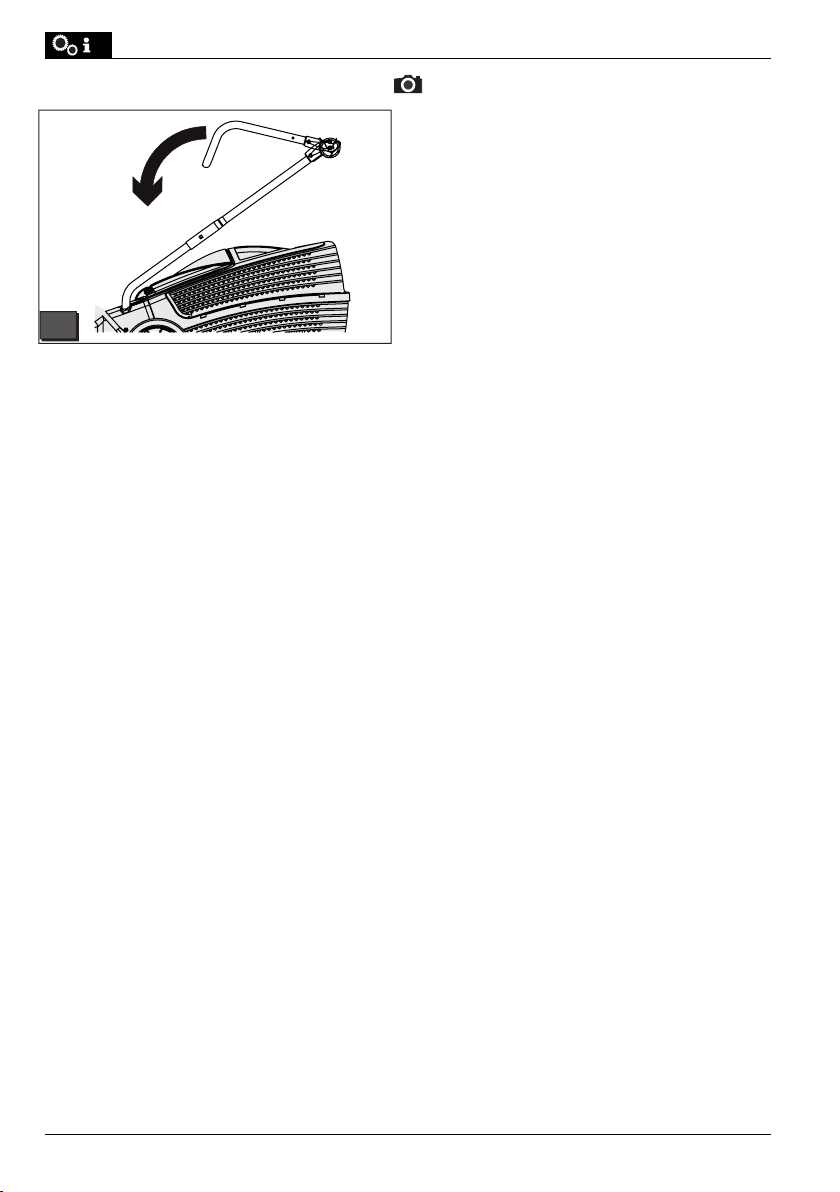

Zum platzsparenden Aufbewahren den Oberholm
abklappen ( 17)
Gerät trocken und unzugänglich für Kinder und un-
befugte Personen lagern
Benzintank entleeren
Zündkerzenstecker ziehen
Reparatur
Reparaturarbeiten dürfen nur Servicestellen und autori-
sierte Fachbetriebe durchführen.
Entsorgung
Ausgediente Geräte, Batterien oder Akkus
nicht über den Hausmüll entsorgen!
Verpackung, Gerät und Zubehör sind aus recycling-
fähigen Materialien hergestellt und entsprechend zu
entsorgen.
EG-Konformitätserklärung
siehe Seite
Garantie

19441 113_a
D
Hilfe bei Störungen
Achtung!
Messer und Motorwelle dürfen nicht ausgerichtet werden.
Störung Lösung
Motor springt nicht an ▪Benzin einfüllen
▪Gashebel auf „Start“ stellen
▪Motorschalterbügel zum Oberholm drücken
▪Zündkerzen prüfen, eventuell erneuern
▪ Luftlterreinigen
▪Mähmesser frei drehen
▪Auf gemähter Fläche starten
Motorleistung lässt nach ▪Schnitthöhe korrigieren
▪Mähmesser nachschleifen / erneuern
▪Auswurfkanal/Gehäuse reinigen
▪ Luftlterreinigen
▪Arbeitsgeschwindigkeit verringern
Unsauberer Schnitt ▪Mähmesser nachschleifen / erneuern
▪Schnitthöhe korrigieren
Grasfangbox füllt nicht aus-
reichend
▪Schnitthöhe korrigieren
▪Rasen abtrocknen lassen
▪Mähmesser nachschleifen / erneuern
▪Gitter der Grasfangbox säubern
▪Auswurfkanal/Gehäuse reinigen
Radantrieb funktioniert nicht ▪Bowdenzug nachstellen
▪Keilriemen defekt
▪Kundendienst-Werkstatt aufsuchen
▪Schmutz in Radantrieb, Zahnriemen und Getriebe entfernen
▪Freiläufe (Antriebsritzel auf Getriebewelle) mit Sprühöl ölen
Räder drehen bei eingeschal-
tetem Getriebe nicht
▪Radschrauben nachziehen
▪Radnabe defekt
▪Keilriemen defekt
▪Kundendienst-Werkstatt aufsuchen
Gerät vibriert außergewöhn-
lich stark
▪Mähmesser überprüfen
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie
sich bitte an unseren zuständigen Kundendienst

GB
Translation of original user instructions
20
Petrol lawnmower
Contents
About this handbook.................................................... 20
Product description...................................................... 20
Safety and protection devices ..................................... 20
Safety instructions ....................................................... 22
Assembly..................................................................... 23
Fuelling........................................................................ 23
Initial startup ................................................................ 24
Maintenance and care................................................. 26
Repairs ........................................................................ 27
Storage........................................................................ 27
Disposal....................................................................... 27
EC declaration of conformity ....................................... 27
Faults and remedies.................................................... 28
Warranty...................................................................... 29
About this handbook
Read through these operating instructions before
starting up the machine. This is a prerequisite for
safe and trouble-free working. Before use, familiar-
ize yourself with the control elements and the cor-
rect use of the machine.
You should save these instructions, and also pass
them on to any subsequent users.
Observe the safety and warning signs on the
machine.
Pictogram description
Caution!
Strict following of these warning alerts can
prevent injury to persons and/or materials.
Special information for better understanding and
handling.
The camera symbol refers to illustrations
Product description
This document describes various models of petrol
lawnmowers.
Please identify your particular model in the product
illustrations and descriptions of the various options.
Proper use
This equipment is intended for moving lawns on private
property and should be used on dry grass only.
Use for any other purpose is considered improper use.
Incorrect use
This lawnmower is not suitable for use in public
spaces, parks, sports grounds, farming or forestry
Safety devices must not be removed or bypassed
Do not use the equipment on damp grass, or if it is
raining
The equipment is intended for domestic use only
Safety and protection devices
Caution - Risk of injury!
Safety/protection devices should not be disabled!
Safety brake handle
The lawnmower is equipped with a safety brake.
Release the brake handle if there is an immediate
danger.
Lawnmower without blade coupling:
Mower blade is stopped
Motor is stopped
Deector plate
Thedeectorplateprovidesprotectionagainstany
projectiles thrown up.
