HOLZMANN MASCHINEN KSR 94 User manual

Original Bedienungsanleitung
Kleinteile Schüttenregal
User Manual Bin rack
KSR 94 / KSR 94D
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Read the operation manual
carefully before first use!Technical data subject to
changes, errors excepted!
Ausgabe/Edition: 2013 – Revision 00 – GBR - DE/EN

INHALT /INDEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
1INHALT /INDEX
2VORWORT 3
3LIEFERUMFANG 4
4ZUSAMMENBAU 4
4.1Montage KSR 94 .................................................................................................. 4
4.2Montage KSR 94D................................................................................................ 6
5PREFACE 7
6DELIVERY 8
7ASSEMBLY 8
7.1Assembly KSR 94................................................................................................. 8
7.1Assembly KSR 94D ............................................................................................ 10
8GARANTIEERKLÄRUNG 11
9GUARANTEE TERMS 12

VORWORT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
2VORWORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Werkstattregal KSR 94 / KSR 94D
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering-
fügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen
bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen.
Urheberrecht
© 2013
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist 4020 Linz. Österreich!
Kundendienstadressen
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] – 4
[e-mail]

LIEFERUMFANG
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
3LIEFERUMFANG
Stk. Bezeichnung
1 Bodenplatte 2 Stützstrebe 32 kleine Schütten 7 Halterschienen
1 Deckelplatte 1
V
erbidungsstrebe 15 große Schütten 2 seitliche Steher
1 Schrauben M3x13
mit Sicherungsrin-
gen
1 Schrauben M3x16 1 Schrauben
M3x8 m. 6-
kant Muttern
1 Bedienungsan-
leitung
4ZUSAMMENBAU
HINWEIS:
Montieren Sie das Regal auf eine stabile ebene Fläche. Vermeiden Sie die Montage auf einem
Teppich oder Teppichboden.
4.1 Montage KSR 94
Bodenplatte auf ebene Fläche legen.
Setzen Sie die seitlichen Steher so auf die Bo-
denplatte auf, dass die Anschraubplatten auf
den Innenseiten sind. Die Gewindebohrung für
die Stützstrebe muss auf beiden Seiten unten
sein.
Befestigen Sie die Steher mit jeweils 2 Schrau-
ben M3x13 mit 2 Sicherungsringen.
Befestigen Sie die Halterschienen mit den
Schrauben M3x8 und 6-kant Muttern auf die
Anschraubplatten der seitlichen Steher.
Befestigen Sie die Stützstreben mit jeweils 2
Schrauben M3x8 und Federringen.
HINWEIS:
Achten Sie beim Auflegen der Halterschienen darauf, dass die Bohrungen für die Ver-
bindungsstrebe (Schrauben M3x16) die außermittig sind, alle auf einer Seite in einer
Linie von oben nach unten verlaufen.
M3x8
M3x13
Gewinde
Stützstrebe
M3x13

ZUSAMMENBAU
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
Die Verbindungsstrebe hinten an die Halter-
schienen setzen und mit 7 Schrauben M3x16
vorne festschrauben.
Die Deckelplatte auf die Steher aufsetzen und
mit jeweils 2 Schrauben M3x13 und Siche-
rungsringen anschrauben.
Setzen Sie die Schütten auf die Halterschienen
M3x13
Verbindungsstrebe
M3x16
Deck
p
latte
Halterschiene

ZUSAMMENBAU
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
4.2 Montage KSR 94D

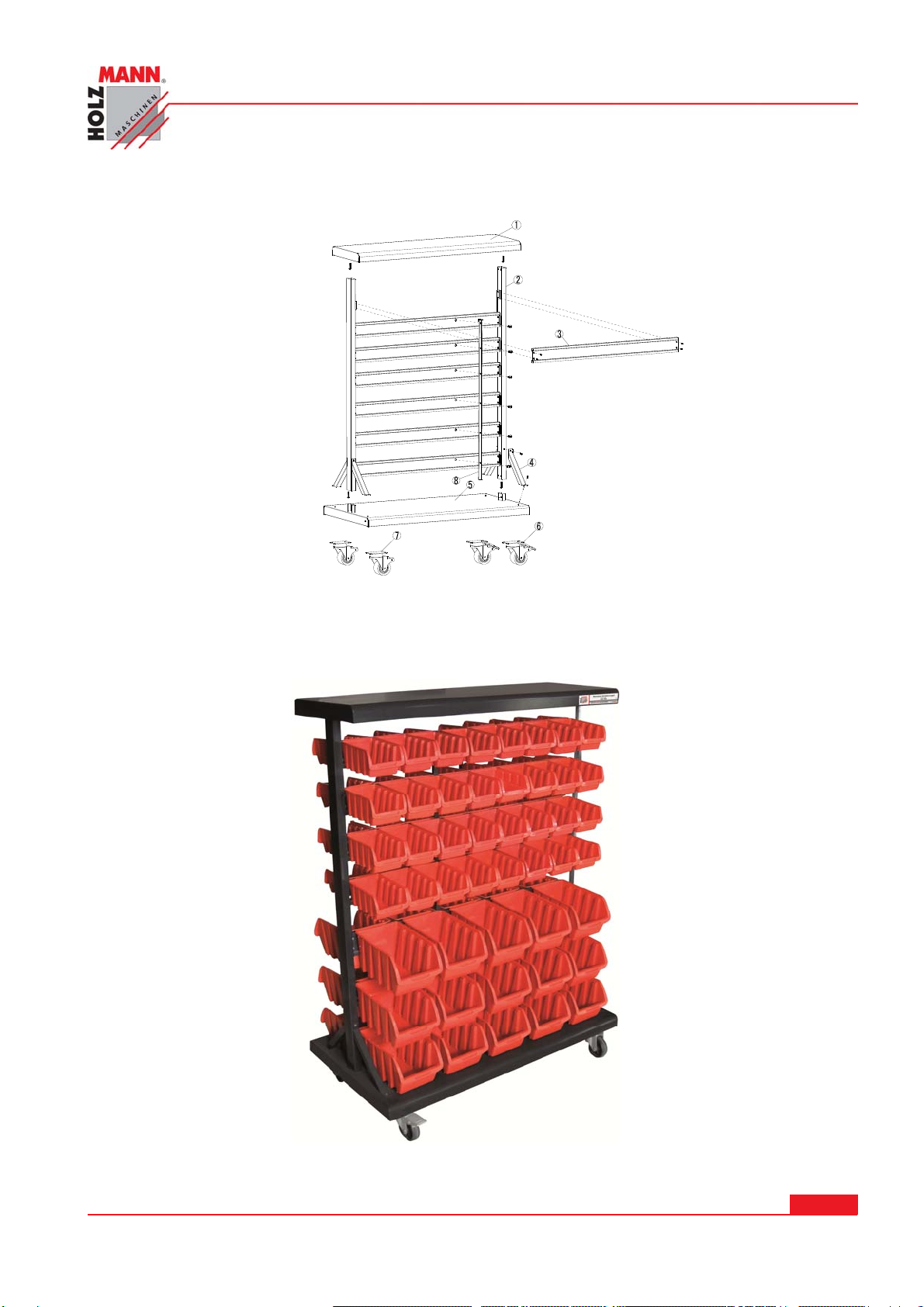

Die Montage erfolgt wie bei KSR 94 nur mit zusätzlicher Montage der Rollenräder

PREFACE
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 7
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
5PREFACE
Dear Customer!
This manual contains Information and important instructions for the installation and correct use of
step beam KSR 94 / KSR 94D
This manual is part of the machine and shall not be stored separately from the machine. Save it
for later reference and if you let other persons use the machine, add this instruction manual to
the machine.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the machine and prevents
misunderstanding and damages of machine and the user’s health.
Due to constant advancements in product design construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts.
Claims from transport damage or missing parts must be placed immediately after initial machine
receipt and unpacking before putting the machine into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2013
This document is protected by international copyright law. Any unauthorized duplication, transla-
tion or use of pictures, illustrations or text of this manual will be pursued by law – court of juris-
diction is A-4020 Linz, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] – 4
[e-mail]

DELIVERY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
6DELIVERY
7ASSEMBLY
piece description
1 Base plate 2 Support strut 32 Small trays 7 Retaining bar
1 Cover plate 1 Connecting strut 15 Large trays 2 Lateral uprights
1
bag Screws M3x13 with lock rings 1 bag Screws M3x16 1 bag Screws M3x8
6-point nuts 1 User manual
NOTE:
Mount the shelf on a stable flat surface. Avoid mounting on rug or carpet.
7.1 Assembly KSR 94
Remove the bottom plate on flat surface.
Put the side stayer on the bottom plate, that
plate fittings on the inside pages are. The
threaded hole for the support brace must be on
both sides below.
Attach the stayer with 2 screws M3x13 and
Spring washers
Attach the retaining bar with the screws M3x8
and 6-point nuts on the flange plates of the
lateral uprights.
Attach the support struts with 2 M3x8 screws
and Spring washers
NOTE:
When placing the retaining bar to the fact that the holes for the connecting strut
(M3x16 screws) are off-center, all run to one side in a line from top to bottom.
M3x8
M3x13
Thread
support strut
M3x13

ASSEMBLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
The connecting strut to the rear set bracket
rails and fasten with screws M3x16 front 7.
Replace the cover plate on the stem and
tighten with 2 M3x13 screws and retaining
rings.
Put the trays on the retaining bar
M3x13
Connecting strut
M3x16
Cover
p
late
retaining rail

ASSEMBLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10
Kleinteile Schüttenregal / bin rack KSR 94 / KSR 94D
7.1 Assembly KSR 94D
Installation is as KSR 94 only with additional installation of roller wheels

GARANTIEERKLÄRUNG
