Homa Ctp 50 User guide

Original-Betriebsanleitung

EN - Original-Instruction Manual

NL - Originele handleiding

CTP 50 / CTP 53 / CTP 70

02 | DEUTSCH

Inhaltsverzeichnis

1. Allgemeines.......................................................................................................................03

1.1. Konformitätserklärung .......................................................................................................................................03

1.2. Vorwort..............................................................................................................................................................03

1.3. Bestimmungsgemäße Verwendung..................................................................................................................03

1.4. Urheberschutz...................................................................................................................................................03

1.5. Garantiebestimmungen ....................................................................................................................................04

1.6. Fachbegriffe ......................................................................................................................................................05

2. Sicherheit ..........................................................................................................................05

2.1. Anweisungen und Sicherheitshinweise ............................................................................................................05

2.2. Verwendete Richtlinien und CE-Kennzeichnung ...............................................................................................06

2.3. Allgemeine Sicherheitshinweise.......................................................................................................................06

2.4. Bedienpersonal.................................................................................................................................................06

2.5. Elektrische Arbeiten .........................................................................................................................................06

2.6. Verhalten während des Betriebs.......................................................................................................................07

2.7. Sicherheits- und Überwachungseinrichtungen..................................................................................................07

2.8. Betrieb in explosiver Atmosphäre.....................................................................................................................07

2.9. Schalldruck........................................................................................................................................................07

2.10. Fördermedien .................................................................................................................................................07

3. Allgemeine Beschreibung ................................................................................................08

3.1. Verwendung ......................................................................................................................................................08

3.2. Einsatzarten......................................................................................................................................................08

3.3. Aufbau ..............................................................................................................................................................08

4.Verpackung,Transport und Lagerung .............................................................................. 11

4.1. Anlieferung........................................................................................................................................................ 11

4.2. Transport ........................................................................................................................................................... 11

4.3. Lagerung........................................................................................................................................................... 11

4.4. Rücklieferung ................................................................................................................................................... 11

5. Aufstellung und Inbetriebnahme.....................................................................................12

5.1. Allgemein .......................................................................................................................................................... 12

5.2. Einbau............................................................................................................................................................... 12

5.3. Verwendung von Ketten....................................................................................................................................13

5.4. Inbetriebnahme ................................................................................................................................................14

5.5. Vorbereitende Arbeiten.....................................................................................................................................14

5.6. Elektrik ............................................................................................................................................................. 14

5.7. Drehrichtung......................................................................................................................................................15

5.8. Motorschutz .....................................................................................................................................................15

5.9. Betrieb an statischem Frequenzumrichter........................................................................................................15

5.10. Einschaltarten ................................................................................................................................................. 15

6. Instandhaltung..................................................................................................................16

6.1. Allgemein .......................................................................................................................................................... 16

6.2. Wartungstermine .............................................................................................................................................. 17

6.3. Wartungsarbeiten.............................................................................................................................................. 17

6.4. Dichtungsraum .................................................................................................................................................18

7. Reparaturarbeiten .............................................................................................................19

7.1. Allgemein........................................................................................................................................................... 19

7.2. Wechsel von verschiedenen Pumpenteilen....................................................................................................... 19

8. Außerbetriebnahme..........................................................................................................19

8.1. Vorübergehende Außerbetriebnahme ............................................................................................................... 19

8.2. Endgültige Ausserbetriebnahme/ Einlagerung..................................................................................................19

8.3. Wiederinbetriebnahme nach längerer Einlagerung...........................................................................................20

9. Störungssuche und -behebung .......................................................................................20

10. Anschluss von Pumpen und Rührwerken.....................................................................23

11. Kontaminationserklärung...............................................................................................68

DEUTSCH | 03

1. Allgemeines

1.1. Konformitätserklärung

EG-Konformitätserklärung im Sinne der

EG-Maschinenrichtlinie 2006/42/EG, Anhang II Teil 1 A

Hersteller Name und Adresse:

HOMA Pumpenfabrik GmbH

Industriestraße 1

53819 Neunkirchen- Seelscheid

Hiermit erklären wir, dass die

CTP 50

CTP 53

CTP 70

folgenden einschlägigen Bestimmungen entspricht:

Maschinenrichtlinie 2006/42/EG

Verantwortlicher für die Zusammenstellung der

technischen Unterlagen

Vassilios Petridis

Leiter Entwicklung und Produktion

HOMA Pumpenfabrik GmbH

Diese EG-Konformitätserklärung wurde ausgestellt:

Oberheister, 27.01.2020

Vassilios Petridis

(Leiter Entwicklung und Produktion)

HOMA Pumpenfabrik GmbH

1.2.Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt der

Firma HOMA Pumpenfabrik GmbH entschieden haben.

Das erworbene Produkt ist nach dem derzeitigen Stand

der Technik gefertigt und geprüft. Lesen Sie sich diese

Betriebsanleitung sorgfältig vor der ersten Inbetriebnah-

me durch. Nur so ist ein sicherer und wirtschaftlicher

Einsatz des Produktes zu gewährleisten.

Diese Betriebsanleitung enthält alle notwendigen Anga-

ben über das Produkt, um einen bestimmungsgemäßen

und wirkungsvollen Einsatz zu gewährleisten. Zudem

finden Sie Informationen wie Sie Gefahren frühzeitig

erkennen, Reparaturkosten und Ausfallzeiten vermindern

und die Zuverlässigkeit und Lebensdauer des Produktes

erhöhen.

Vor Inbetriebnahme sind grundsätzlich alle Sicher-

heitsbestimmungen, sowie die Herstellerangaben zu

erfüllen. Diese Betriebsanleitung ergänzt und/oder erwei-

tert die bestehenden nationalen Vorschriften zum Unfall-

schutz und zur Unfallverhütung. Diese Betriebsanleitung

muss dem Bedienpersonal jederzeit am Einsatzort des

Produktes verfügbar sein.

1.3. Bestimmungsgemäße Verwendung

Die HOMA-Produkte entsprechen den gültigen Sicher-

heitsregeln und dem Stand der Technik. Bei nicht bestim-

mungsgemäßer Verwendung kann Lebensgefahr für den

Benutzer sowie für Dritte bestehen. Außerdem kann das

Produkt und oder Anbauteile beschädigt bzw. zerstört

werden.

Es ist darauf zu achten, dass das Produkt nur in technisch

einwandfreiem Zustand und bestimmungsgemäßem

betrieben wird. Hierzu beachten Sie diese Betriebsanlei-

tung. Die Pumpen können in dem von uns angegebenen

Bereich jederzeit eingesetzt werden, gemäß aktuellster

HOP.SEL Variante. Wir haben die angebotene Pumpe an-

hand der uns zur Verfügung stehenden Daten ausgewählt.

Bitte beachten Sie, dass die angebotenen Pumpen nur im

dargestellten Einsatzbereich betrieben werden dürfen.

Ein Betrieb der Pumpe außerhalb des Einsatzbereiches

kann zu Betriebsproblemen oder zu erheblichen Schäden

am Aggregat führen. Insbesondere bei langen Rohrlei-

tungen kann es erforderlich sein, die Pumpe über einen

Frequenzumrichter langsam zu starten, um die ruhen-

de Masse langsam zu beschleunigen. Nur so kann ein

Betrieb der Pumpe oberhalb der Einsatzgrenze zuverlässig

ausgeschlossen werden. Zur Auswahl von Frequenzum-

richtern empfehlen wir unser Merkblatt „Frequenzumrich-

ter“.

1.4. Urheberschutz

Das Urheberrecht an dieser Betriebsanleitung verbleibt

bei der HOMA Pumpenfabrik GmbH. Diese Betriebsanlei-

tung ist für das Bedienungs-, Montage- und Wartungsper-

sonal bestimmt. Sie enthält Vorschriften und Zeichnungen

technischer Art, die weder vollständig noch teilweise ver-

vielfältigt, verbreitet oder zu Zwecken des Wettbewerbs

unbefugt verwertet oder anderen mitgeteilt werden

dürfen.

04 | DEUTSCH

1.5. Garantiebestimmungen

Kosten für den Aus- und Einbau des beanstandeten Pro-

duktes am Einsatzort, Fahrtkosten des Reparaturperso-

nals zum und vom Einsatzort sowie Transportkosten sind

nicht Bestandteil der Garantieleistung. Die entstandenen

Kosten sind vom Absender bzw. Betreiber der Pumpe zu

tragen. Dies gilt auch, wenn ein Garantieanspruch geltend

gemacht worden ist und die werksseitige Überprüfung

ergeben hat, dass das Produkt einwandfrei arbeitet und

frei von Mängeln ist.

Alle Produkte besitzen einen höchstmöglichen Qualitäts-

standard und unterliegen vor Auslieferung einer techni-

schen Endkontrolle. Durch eine von HOMA Pumpenfabrik

GmbH erbrachte Garantieleistung wird weder die Garan-

tiezeit verlängert, noch für die ersetzten Teile eine neue

Garantiezeit begründet. Weitergehende Ansprüche sind

ausgeschlossen. Insbesondere solche auf Minderung,

Wandlung oder Schadenersatz, auch für Folgeschäden

jeglicher Art.

Um eine zügige Bearbeitung im Garantiefall zu gewähr-

leisten, kontaktieren Sie uns oder den für sie zuständigen

Vertriebsmitarbeiter. Bei einer Zustimmung zur Rücksen-

dung erhalten Sie einen Rücknahmeschein. Dann senden

Sie das beanstandete Produkt zusammen mit dem Rück-

nahmeschein, dem Kaufbeleg und der Angabe des Scha-

dens frachtfrei an dasWerk. Reklamationen auf Grund von

Transportschäden können wir nur bearbeiten, wenn der

Schaden bei Zustellung der Ware von der Spedition, Bahn

oder Post festgestellt und bestätigt wird.

1.5.1. Gewährleistung

Dieses Kapitel beinhaltet die allgemeinen Angaben zur

Gewährleistung. Vertragliche Vereinbarungen werden

immer vorrangig behandelt und nicht durch dieses Kapitel

aufgehoben! Die HOMA Pumpenfabrik GmbH verpflichtet

sich, Mängel an verkauften Produkten zu beheben, wenn

folgende Voraussetzungen erfüllt sind:

• Qualitätsmängel des Materials, der Fertigung und/

oder der Konstruktion.

• Die Mängel wurden innerhalb der Gewährleistungs-

zeit schriftlich beim Hersteller gemeldet.

• Das Produkt wurde nur unter den bestimmungsge-

mäßen Einsatzbedingungen verwendet.

• Alle Sicherheits- und Überwachungseinrichtungen

wurden durch Fachpersonal angeschlossen und

geprüft.

Die Gewährleistungszeit hat, wenn nicht anders ver-

einbart, eine Dauer von 12 Monaten ab Inbetriebnahme

bzw. max. 24 Monaten ab Lieferdatum. Andere Verein-

barungen müssen schriftlich in der Auftragsbestätigung

angegeben sein. Diese Vereinbarungen laufen mindes-

tens bis zum vereinbarten Ende der Gewährleistungszeit

des Produktes.

1.5.2. Ersatzteile, An- und Umbauten

Es dürfen nur Originalersatzteile des Herstellers für

Reparatur, Austausch sowie An- und Umbauten verwen-

det werden. Nur diese garantieren höchste Lebensdauer

und Sicherheit.

DieseTeile wurden speziell für unsere Produkte konzipiert.

Eigenmächtige An- und Umbauten oder Verwendung von

Nichtoriginalteilen können zu schweren Schäden an dem

Produkt und/oder schweren Verletzungen von Personen

führen.

1.5.3.Wartung

Die vorgeschriebenen Wartungs- und Inspektionsarbeiten

sind regelmäßig durchzuführen und dürfen nur von qualifi-

zierten und autorisierten Personen durchgeführt werden.

Wartungsarbeiten und jegliche Art von Reparaturarbeiten,

die nicht in dieser Betriebsanleitung aufgeführt werden,

dürfen nur von der HOMA Pumpenfabrik GmbH und von

autorisierten Servicewerkstätten durchführen werden.

1.5.4. Schäden an dem Produkt

Schäden und Störungen müssen sofort und sachgemäß

vom dafür ausgebildeten Personal behoben werden. Das

Produkt darf nur in technisch einwandfreiem Zustand be-

trieben werden. Während der vereinbarten Gewährleis-

tungszeit darf die Reparatur des Produktes nur von der

HOMA Pumpenfabrik GmbH und/oder einer autorisierten

Servicewerkstatt durchgeführt werden. Die HOMA Pum-

penfabrik GmbH behält sich das Recht vor, dass beschä-

digte Produkt zur Ansicht ins Werk liefern zu lassen.

1.5.5. Haftungsausschluss

Für Schäden an dem Produkt wird keine Gewährleistung

bzw. Haftung übernommen, wenn einer/mehrere der

folgenden Punkte zutreffen:

• fehlerhafte Auslegung unsererseits durch mangel-

hafte und/oder falsche Angaben des Betreibers bzw.

Auftraggebers

• Nichteinhaltung der Sicherheitshinweise, der Vor-

schriften und der nötigen Anforderungen, die laut

deutschem Gesetz und dieser Betriebsanleitung gelten.

• unsachgemäße Lagerung und Transport

• unvorschriftsmäßige Montage/Demontage

• mangelhafte Wartung

• unsachgemäße Reparatur

• mangelhafter Baugrund, bzw. Bauarbeiten

• chemische, elektrochemische und elektrische Einflüsse

• Verschleiß

Für den Fall eines Stromausfalles oder einer anderweiti-

gen technischen Störung, durch die ein ordnungsgemä-

ßer Betrieb der Pumpe nicht mehr gewährleistet ist, ist

unbedingt dafür Sorge zu tragen, dass Schäden durch ein

Überlaufen des Pumpenschachtes sicher verhindert wer-

den z.B. durch den Einbau einer netzunabhängigen Alarm-

schaltung oder sonstige geeignete Schutzmaßnahmen.

Die Haftung des Herstellers schließt somit auch jegliche

Haftung für Personen-, Sach- und/oder Vermögensschä-

den aus.

DEUTSCH | 05

1.5.6.Vertragskundendienst / Herstelleradresse

Vertragskundendienst

Unsere Vertragskundendienste und Servicestützpunkte

finden Sie auf unserer Homepage. Gerne gibt Ihnen unse-

re Serviceabteilung auch eine telefonische Auskunft.

HOMA-Pumpenfabrik GmbH

Industriestraße 1

D-53819 Neunkirchen-Seelscheid

Tel.: +49 2247 / 7020

Fax: +49 2247 / 70244

Email: [email protected]

Homepage: www.homapumpen.de

1.6. Fachbegrie

In dieser Betriebsanleitung werden verschiedene Fachbe-

griffe verwendet.

Trockenlauf:

Ein Trockenlauf ist auf jeden Fall zu vermeiden, hier läuft

die Pumpe mit voller Drehzahl, es ist aber kein Medium

zum Fördern vorhanden.

Aufstellungsart „nass“:

Die Pumpe wird im Fördermedium eingetaucht. Sie ist

komplett vom Fördermedium umgeben. Beachten Sie die

Angaben für die max. Eintauchtiefe und die min. Wasser-

überdeckung!

Aufstellungsart „trocken“:

Die Pumpe wird trocken aufgestellt, d.h. dass das Förder-

medium über ein Rohrleitungssystem zu- und abgeführt

wird. Die Pumpe wird nicht in das Fördermedium einge-

taucht. Beachten Sie, dass die Oberflächen des Produktes

heiß werden können!

Aufstellungsart „transportabel“:

Die Pumpe wird mit einem Standfuss ausgestattet. Sie

kann an jedem beliebigen Ort eingesetzt und betrieben

werden. Beachten Sie die Angaben für die max. Eintauch-

tiefe und die mind. Wasserüberdeckung, sowie, dass die

Oberflächen des Produktes sehr heiß werden!

Betriebsart „S1“ (Dauerbetrieb):

Unter Nennlast wird eine gleichbleibende Temperatur er-

reicht, die auch bei längerem Betrieb nicht mehr ansteigt.

Das Betriebsmittel kann pausenlos unter Nennlast arbei-

ten, ohne dass die zulässige Temperatur überschritten

wird.

Betriebsart „S2“ (Kurzzeitbetrieb):

Die Betriebsdauer wird in Minuten angegeben, z.B. S2-

20min. Das bedeutet, dass die Maschine 20 Minuten

betrieben werden kann und danach solange pausieren

muss, bis die Maschine 2 K über Mediumtemperatur

abgekühlt ist.

Betriebsart „S3“ (Aussetzbetrieb):

Bei diesen Betriebsarten folgt nach dem Kurzzeichen die

Angabe der relativen Einschaltdauer und die Spieldauer,

falls sie von 10 min abweicht. Beispiel S3 30% bedeutet,

dass die Maschine 3 Minuten betrieben werden kann und

anschließend 7 Minuten abkühlen muss.

„Schlürfbetrieb“:

Der Schlürfbetrieb kommt einem Trockenlauf gleich. Die

Pumpe läuft mit voller Drehzahl, es werden aber nur sehr

geringe Mengen an Medium gefördert. Der Schlürfbetrieb

ist nur mit einigenTypen möglich, siehe hierfür das Kapitel

„3. Allgemeine Beschreibung“.

Trockenlaufschutz:

Der Trockenlaufschutz muss eine automatische Abschal-

tung der Pumpe bewirken, wenn die Mindestwasserüber-

deckung der Pumpe unterschritten wird. Dies wird zum

Beispiel durch den Einbau eines Schwimmerschalters

erreicht.

Niveausteuerung:

Die Niveausteuerung soll die Pumpe bei verschiedenen

Füllständen automatisch ein- bzw. ausschalten. Erreicht

wird dies durch den Einbau von einem Niveauerfassungs-

system.

2. Sicherheit

Dieses Kapitel führt alle generell gültigen Sicherheitshin-

weise und technische Anweisungen auf. Bei Transport,

Aufstellung, Betrieb, Wartung, usw. der Pumpe müssen

alle Hinweise und Anweisungen beachtet und eingehal-

ten werden! Der Betreiber ist dafür verantwortlich, dass

sich das gesamte Personal an die folgenden Hinweise und

Anweisungen hält.

2.1. Anweisungen und Sicherheitshinweise

In dieser Betriebsanleitung werden Anweisungen und

Sicherheitshinweise für Sach- und Personenschäden

verwendet. Um diese für das Bedienpersonal eindeutig

zu kennzeichnen, werden diese Anweisungen und Sicher-

heitshinweise fett geschrieben und mit Gefahrensymbo-

len gekennzeichnet. Die verwendeten Symbole entspre-

chen den allgemein gültigen Richtlinien und Vorschriften

(DIN, ANSI, etc.)

Sicherheitshinweise beginnen immer mit den folgenden

Signalwörtern:

Gefahr: Es kann zu schwersten Verletzungen oder zum

Tode von Personen kommen!

Warnung: Es kann zu schwersten Verletzungen von Per-

sonen kommen!

Vorsicht: Es kann zu Verletzungen von Personen kommen!

Vorsicht (Hinweis ohne Symbol): Es kann zu erheblichen

Sachschäden kommen, ein Totalschaden ist nicht ausge-

schlossen!

Nach dem Signalwort folgen die Nennung der Gefahr, die

Gefahrenquelle und die möglichen Folgen. Der Sicher-

heitshinweis endet mit einem Hinweis zur Vermeidung

der Gefahr.

06 | DEUTSCH

2.2.Verwendete Richtlinien und CE-Kennzeichnung

Unsere Pumpen unterliegen

• verschiedenen EG-Richtlinien,

• verschiedenen harmonisierten Normen,

• und diversen nationalen Normen.

Die exakten Angaben über die verwendeten Richtlinien

und Normen entnehmen Sie der EG-Konformitätserklä-

rung am Anfang dieser Betriebsanleitung.

Weiterhin werden für die Verwendung, Montage und De-

montage des Produktes zusätzlich verschiedene nationa-

le Vorschriften als Grundlage vorausgesetzt. Dies wären

z.B. Unfallverhütungsvorschriften, VDE-Vorschriften, Ge-

rätesicherheitsgesetz, u.v.a. Das CE-Zeichen ist auf dem

Typenschild angebracht welches sich am Motorgehäuse

befindet.

2.3. Allgemeine Sicherheitshinweise

• Beim Ein- bzw. Ausbau der Pumpe darf nicht alleine

gearbeitet werden.

• Sämtliche Arbeiten (Montage, Demontage, Wartung,

Installation) dürfen nur bei abgeschalteter Pumpe er-

folgen. Das Produkt muss vom Stromnetz getrennt

und gegen Wiedereinschalten gesichert werden. Alle

sich drehenden Teile müssen zum Stillstand gekom-

men sein.

• Der Bediener hat jede auftretende Störung oder Un-

regelmäßigkeit sofort seinem Verantwortlichen zu

melden.

• Eine sofortige Stillsetzung durch den Bediener ist

zwingend erforderlich, wenn Mängel auftreten, wel-

che die Sicherheit gefährden. Hierzu zählen:

• Versagen der Sicherheits- und/oder Überwa-

chungseinrichtungen

• Beschädigung wichtiger Teile

• Beschädigung von elektrischen Einrichtungen,

Leitungen und Isolationen

• Werkzeuge und andere Gegenstände sind nur an da-

für vorgesehenen Plätzen aufzubewahren, um eine

sichere Bedienung zu gewährleisten.

• Bei Arbeiten in geschlossenen Räumen muss für eine

ausreichende Belüftung gesorgt werden.

• Bei Schweißarbeiten und/oder Arbeiten mit

elektrischen Geräten ist sicher zu stellen, dass keine

Explosionsgefahr besteht.

• Es dürfen grundsätzlich nur Anschlagmittel ver-

wendet werden, die auch als solche gesetzlich

ausgeschrieben und zugelassen sind.

• Die Anschlagmittel sind den entsprechenden Bedin-

gungen anzupassen (Witterung, Einhakvorrichtung,

Last, usw.). Werden diese nach der Benutzung nicht

von der Maschine getrennt, sind sie ausdrücklich

als Anschlagmittel zu kennzeichnen. Weiterhin sind

Anschlagmittel sorgfältig aufzubewahren.

• Mobile Arbeitsmittel zum Heben von Lasten sind so

zu benutzen, dass die Standsicherheit des Arbeitsmit-

tels während des Einsatzes gewährleistet ist.

• Während des Einsatzes mobiler Arbeitsmittel zum

Heben von nicht geführten Lasten sind Maßnahmen

zu treffen, um dessen Kippen, Verschieben, Abrut-

schen, usw. zu verhindern.

• Es sind Maßnahmen zu ergreifen, damit sich keine

Personen unter hängenden Lasten aufhalten können.

Weiterhin ist es untersagt, hängende Lasten über

Arbeitsplätze zu bewegen, an denen sich Personen

aufhalten.

• Beim Einsatz von mobilen Arbeitsmitteln zum Heben

von Lasten muss, wenn nötig (z.B. Sicht versperrt),

eine zweite Person zum Koordinieren eingeteilt wer-

den.

• Die zu hebende Last muss so transportiert werden,

dass bei Energieausfall niemand verletzt wird. Wei-

terhin müssen solche Arbeiten im Freien abgebro-

chen werden, wenn sich die Witterungsverhältnisse

verschlechtern.

Diese Hinweise sind unbedingt einzuhalten. Bei

Nichtbeachtung kann es zu Personenschäden und/

oder zu schweren Sachschäden kommen.

2.4. Bedienpersonal

Das gesamte Personal, welches an der Pumpe arbeitet,

muss für diese Arbeiten qualifiziert sein. Das gesam-

te Personal muss volljährig sein. Als Grundlage für das

Bedien- und Wartungspersonal müssen zusätzlich auch

die nationalen Unfallverhütungsvorschriften herangezo-

gen werden. Es muss sichergestellt werden, dass das

Personal die Anweisungen in dieser Betriebsanleitung

gelesen und verstanden hat, ggf. muss diese Anleitung

in der benötigten Sprache vom Hersteller nachbestellt

werden.

2.5. Elektrische Arbeiten

Unsere elektrischen Produkte werden mit Wechsel- oder

industriellem Starkstrom betrieben. Die örtlichen Vor-

schriften müssen eingehalten werden. Für den Anschluss

ist der Schaltplan zu beachten. Die technischen Angaben

müssen strikt eingehalten werden! Wenn eine Maschine

durch eine Schutzvorrichtung abgeschaltet wurde, darf

diese erst nach der Behebung des Fehlers wieder einge-

schaltet werden.

Gefahr durch elektrischen Strom!

Durch unsachgemäßen Umgang mit Strom bei

elektrischen Arbeiten droht Lebensgefahr! Diese

Arbeiten dürfen nur vom qualifizierten Elektrofach-

mann durchgeführt werden.

Vorsicht vor Feuchtigkeit!

Durch das Eindringen von Feuchtigkeit in das Kabel

wird das Kabel beschädigt und unbrauchbar. Ferner

kann Wasser bis in den Anschlussraum oder Motor

eindringen und Schäden an Klemmen bzw. der Wick-

lung verursachen. Das Kabelende nie in das Förder-

medium oder eine andere Flüssigkeit eintauchen.

2.5.1. Elektrischer Anschluss

Der Bediener der Pumpe muss über die Stromzufüh-

rung und deren Abschaltmöglichkeiten unterwiesen

sein. Beim Anschluss der Pumpe an die elektrische

Schaltanlage, besonders bei der Verwendung von z.B.

Frequenzumrichtern und Sanftanlaufsteuerung sind

zur Einhaltung der EMV, die Vorschriften der Schalt-

gerätehersteller zu beachten. Eventuell sind für die

Strom- und Steuerleitungen gesonderte Abschirmungs-

maßnahmen notwendig (z.B. spezielle Kabel). Der

Anschluss darf nur vorgenommen werden, wenn die

Schaltgeräteden harmonisierten EU-Normenentsprechen.

DEUTSCH | 07

Mobilfunkgeräte können Störungen in der Anlage

verursachen.

Warnung vor elektromagnetischer Strahlung!

Durch elektromagnetische Strahlung besteht

Lebensgefahr für Personen mit Herzschrittmachern.

Beschildern Sie die Anlage dementsprechend und

weisen Sie betroffene Personen darauf hin!

2.5.2. Erdungsanschluss

Unsere Pumpen müssen grundsätzlich geerdet werden.

Besteht eine Möglichkeit, dass Personen mit der Pumpe

und dem Fördermedium in Berührung kommen, muss

der geerdete Anschluss zusätzlich noch mit einer Fehler-

stromschutzvorrichtung abgesichert werden. Die Elektro-

motoren entsprechen der Motorschutzklasse IP 68.

2.6.Verhalten während des Betriebs

Beim Betrieb des Produktes sind die am Einsatzort gelten-

den Gesetze und Vorschriften zur Arbeitsplatzsicherung,

zur Unfallverhütung und zum Umgang mit elektrischen

Maschinen zu beachten. Im Interesse eines sicheren

Arbeitsablaufes ist die Arbeitseinteilung des Personals

durch den Betreiber festzulegen. Das gesamte Personal

ist für die Einhaltung der Vorschriften verantwortlich.Wäh-

rend des Betriebs drehen sich bestimmte Teile (Laufrad,

Propeller) um das Medium zu fördern. Durch bestimmte

Inhaltsstoffe können sich an diesen Teilen sehr scharfe

Kanten bilden.

Warnung vor drehenden Teilen!

Die drehenden Teile können Gliedmaßen quetschen

und abschneiden. Während des Betriebes nie in das

Pumpenteil oder an die drehenden Teile greifen. Vor

Wartungs- oder Reparaturarbeiten die Maschine

abschalten und die drehenden Teile zum Stillstand

kommen lassen!

2.7. Sicherheits- und Überwachungseinrichtungen

Unsere Pumpen sind mit verschiedenen Sicherheits- und

Überwachungseinrichtungen ausgestattet. Diese sind z.B.

Thermofühler, Dichtraumkontrolle usw. Diese Einrichtun-

gen dürfen nicht demontiert oder abgeschaltet werden.

Einrichtungen wie z.B. Thermofühler, Schwimmerschal-

ter usw. müssen vor der Inbetriebnahme vom Elektro-

fachmann angeschlossen und auf eine korrekte Funktion

überprüft worden sein. Beachten Sie hierfür auch, dass

bestimmte Einrichtungen zur einwandfreien Funktion ein

Auswertgerät oder -relais benötigen, z.B. Kaltleiter und

PT100-Fühler. Dieses Auswertegerät kann vom Herstel-

ler oder Elektrofachmann bezogen werden.Das Personal

muss über die verwendeten Einrichtungen und deren

Funktion unterrichtet sein.

Vorsicht!

Die Maschine darf nicht betrieben werden, wenn

die Sicherheits- und Überwachungseinrichtungen

unzulässigerweise entfernt wurden, die Einrichtun-

gen beschädigt sind und/oder nicht funktionieren!

2.8. Betrieb in explosiver Atmosphäre

Mit „Ex“ gekennzeichnete Pumpen sind für den Betrieb

in explosiver Atmosphäre geeignet. Für diesen Einsatz

müssen die Pumpen bestimmte Richtlinien erfüllen.

Ebenso müssen bestimmte Verhaltensregeln und Richtli-

nien vom Betreiber eingehalten werden. Pumpen, welche

für den Einsatz in explosiven Atmosphären zugelassen

sind, werden am Ende der Bezeichnung mit dem Zusatz

„Ex“ gekennzeichnet! Weiterhin ist auf dem Typenschild

ein „Ex“ Symbol angebracht! Beachten Sie unbedingt die

sich im Anhang befindende Anleitung „Zusatz Montage-

und Betriebsanleitung für Ex-geschützte Tauchmotorpum-

pen und Rührwerke“.

2.9. Schalldruck

Die Pumpe hat je nach Größe und Leistung (kW) wäh-

rend des Betriebes einen Schalldruck von ca. 60dB (A) bis

110dB (A). Der tatsächliche Schalldruck ist allerdings von

mehreren Faktoren abhängig. Diese sind z.B. Einbau- und

Aufstellungsart, Befestigung von Zubehör, Rohrleitung,

Betriebspunkt, Eintauchtiefe, uvm. Wir empfehlen ihnen,

eine zusätzliche Messung des Betreibers am Arbeitsplatz

vorzunehmen, wenn das Produkt in seinem Betriebspunkt

und unter allen Betriebsbedingungen läuft.

Vorsicht: Lärmschutz tragen!

Laut den gültigen Gesetzen und Vorschriften ist ein

Gehörschutz ab einem Schalldruck von 85dB (A)

Pflicht! Der Betreiber hat dafür Sorge zu tragen, dass

dies eingehalten wird!

2.10. Fördermedien

Jedes Fördermedium unterscheidet sich durch seine

Zusammensetzung, Aggressivität, Abrasivität und vie-

len anderen Aspekten. Generell können unsere Pum-

pen in vielen Bereichen eingesetzt werden. Genauere

Angaben hierfür entnehmen Sie dem Pumpendatenblatt

und der Auftragsbestätigung. Dabei ist zu beachten, dass

sich durch eine Veränderung der Dichte, der Viskosität,

oder der Zusammensetzung im Allgemeinen, viele Para-

meter der Pumpe ändern können. Auch werden für die

unterschiedlichen Medien verschiedene Werkstoffe und

Laufradformen benötigt. Je genauer die Angaben bei Ihrer

Bestellung waren, desto besser konnte unsere Pumpe für

Ihre Anforderungen modifiziert werden. Sollten sich Ver-

änderungen im Einsatzbereich und/oder im Fördermedi-

um ergeben, können wir sie gerne unterstützend beraten.

BeimWechsel der Pumpe in ein anderes Medium sind fol-

gende Punkte zu beachten:

• Pumpen, welche in Schmutz- und/oder Abwasser

betrieben wurden, müssen vor dem Einsatz in Rein-

wasser gründlich gereinigt werden.

• Pumpen, welche gesundheitsgefährdende Medien

gefördert haben, müssen vor einem Mediumswech-

sel generell dekontaminiert werden. Weiterhin ist zu

klären, ob diese Pumpe überhaupt noch in einem

anderen Medium zum Einsatz kommen darf.

• Bei Pumpen, welche mit einer Schmier- bzw.

Kühlflüssigkeit (z.B. Öl) betrieben werden, kann diese

bei einer defekten Gleitringdichtung in das Förderme-

dium gelangen.

Gefahr durch explosive Medien!

Das Fördern von explosiven Medien (z.B. Benzin,

Kerosin, usw.) ist strengstens untersagt. Die Produk-

te sind für diese Medien nicht konzipiert!

08 | DEUTSCH

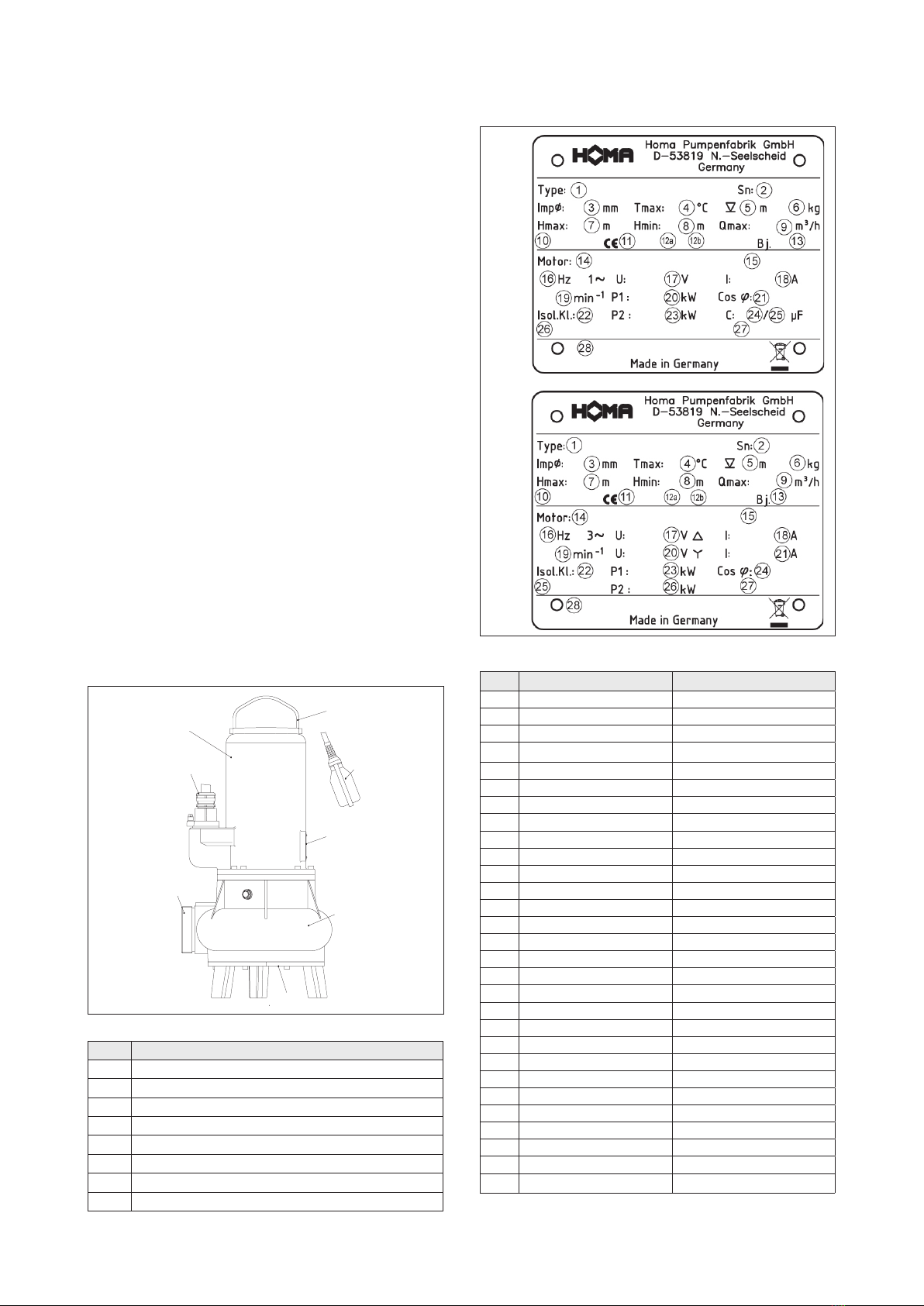

3.3.1.Typenschild

1Ph

3Ph

Nr. 1Ph 3 Ph

1 Typ BeZzeichnung Typ Bezeichnung

2 Seriennummer Seriennummer

3 Laufraddurchmesser Laufraddurchmesser

4Mediumtemperatur Mediumtemperatur

5 Tauchtiefe Tauchtiefe

6 Gewicht Gewicht

7 Hmax (Förderhöhe max) Hmax (Förderhöhe max)

8 Hmin (Förderhöhe min) Hmin (Förderhöhe min)

9 Qmax (Fördermenge max) Qmax (Fördermenge max)

10 Norm Norm

11 BauPVO Prüflabor BauPVO Prüflabor

12a Jahr Typprüfung Jahr Typprüfung

12b Ref-Nr. Leistungserklärung Ref-Nr. Leistungserklärung

13 Baujahr Baujahr

14 Motortyp Motortyp

15 IE-Kennzeichnung IE-Kennzeichnung

16 Frequenz Frequenz

17 Spannung Spannung Dreieck

18 Nennstrom Nennstrom Dreieck

19 Drehzahl Motor Drehzahl Motor

20 Leistung P1 Spannung Stern

21 Cos phi Nennstrom Stern

22 Isolationsklasse Isolationsklasse

23 Leistung P2 Leistung P1

24 Startkondensator Cos phi

25 Betriebskondensator Schutzart

26 Schutzart Leistung P2

27 Betriebsart Betriebsart

28 Textfeld Vertrieb Textfeld Vertrieb

3. Allgemeine Beschreibung

3.1.Verwendung

Pumpen von HOMA fördern häusliche, kommunale und

industrielle Abwässer, Fäkalien und Schlämme, auch mit

hohen Fest- und Faserstoffanteilen, sowie Schmutzwas-

ser aller Art.Vom kleinenWohn- oder Industriegebäude bis

hin zu Großpumpstationen und Kläranlagen. Die Pumpen

der Baureihe CTP eignen sich zum Fördern von korrosiven

und abrasiven Medien, chemisch aggressivem Schmutz-

und Abwasser sowie flüssigen Chemikalien. Die Pumpen

sind nicht zum Fördern von Medien mit stark abrasiven

Anteilen (z.B. Sand, Kies, Stein) geeignet. Der Einsatz im

Schlürfbetrieb ist nicht erlaubt. Das minimale Niveau des

Fördermediums muss je nach Aufstellungsart stets über

der Oberkante des Pumpengehäuses liegen. Die Tempe-

ratur des Fördermediums darf bis 40°C betragen, kurzfris-

tig bis maximal 60°C. Bei aggressiven Chemikalien ggf.

niedriger. Die maximale Dichte des Fördermediums liegt

bei 1100 kg/m³ und der pH-Wert darf 5- 14 betragen.

3.2. Einsatzarten

Der Motor ist für die Betriebsart S 1 (Dauerbetrieb) mit

einer max. Schalthäufigkeit von 15 Schaltungen/ Stun-

de ausgelegt. Die Hydrauliken sind für den perma-

nenten Dauerbetrieb geeignet, z.B. für die industrielle

Brauchwasserversorgung.

3.3. Aufbau

Das vollüberflutbare Aggregat besteht aus dem Motor,

dem Pumpengehäuse und dem passendem Laufrad. Alle

wichtigen Bauteile sind großzügig dimensioniert.

















Nr. Beschreibung

1 Griff

2 Schwimmerschalter

3 Typenschild

4 Pumpengehäuse

5 Saugstutzen

6 Druckstutzen

7 Kabeleinführung

8 Motorgehäuse

DEUTSCH | 09

Die Bemessungswerte (Nenndaten) können dem Typen-

schild entnommen werden.

Die Nennleistungsangaben beziehen sich auf:

• eine Umgebungstemperatur von-20°C bis 40°C

• eine Medium-Temperatur von maximal 40°C,

• Dauerbetrieb S1 und

• Bemessungsversorgungsspannung

Die Anschlussleitungen sind ausgelegt für den Bemes-

sungsbetrieb bei:

• einzelne Verlegung,

• dauerhaft untergetaucht und/oder auf Flächen und/

oder an Luft angebracht und

• bei einer Umgebungstemperatur von maximal 40°C

Bei Abweichung zur Verlegungsart und/oder zur Umge-

bungstemperatur der Anschlussleitung sind die am Ein-

satzort geltende Normen und Vorschriften zu beachten.

Bei Abweichung zur Betriebsart und/oder zur Bemes-

sungsversorgung sind die Toleranzen gemäß DIN EN

60034 zu beachten und die Anpassung der Installation

entsprechend der am Einsatzort geltenden Normen und

Vorschriften umzusetzen.

Zu beachten:

Die Bedingungen am Einsatzort müssen allen Leistungs-

schildangaben entsprechen.

Bei Unklarheiten muss vor Inbetriebnahme Rücksprache

mit dem Herstellerwerk gehalten werden.

3.3.2. Motor

Der Drehstrom-Asynchronmotor besteht aus einem Sta-

tor und der Motorwelle mit dem Läuferpaket. Die Leitung

für die Stromzufuhr ist für die maximale mechanische

Leistung gemäß Kennlinie oder Typenschild der Pumpe

ausgelegt. Die Kabeleinführungen sowie die Leitung sind

druckwasserdicht gegenüber dem Fördermedium versie-

gelt. Die Wellenlagerung erfolgt über robuste, wartungs-

freie und dauergeschmierte Wälzlager.

Alle Motoren sind auch in explosionsgeschützter Ausfüh-

rung nach ATEX Ex II 2 G EExd lieferbar.

Allgemeine Motordaten

Service Faktor 1.15

Betriebsart bei unter-

getauchtem Motor

Isolationsklasse H (180°C)

Schutzart IP68

Standart Kabellänge 10 m

Kabelschutzschlauch 5 m

Wellenabdichtung

Gleitringdichtung

Siliziumkarbid / Siliziumkarbid (motorseitig),

Siliziumkarbid / FPM (mediumseitig)

Lagerung ein Rillenkugellager (oben),

ein zweireihiges Schrägkugellager (unten)

zwei Rillenkugellager (unten bei CTP70…)

3.3.3. Überwachungseinrichtungen

Das Aggregat ist mit verschiedenen Überwachungs- Si-

cherheitseinrichtungen ausgestattet. Die folgende Tabelle

zeigt eine Übersicht der zur Verfügung stehenden Optio-

nen.

Motortyp Motorversion

alle Thermoüberwachung Wicklung

...EX Thermoüberwachung Wicklung, Explosionsgeschützt

Temperaturfühler

In der Ex-Ausführung sind die Pumpen mit einem Tempe-

raturfühler-Satz in den Motorwicklungen ausgestattet.

Auf Wunsch sind Temperaturfühler auch für die Normal-

ausführung lieferbar.

Bei 1Phasen-Motoren in Normalausführung sind die Tem-

peraturfühler (wenn eingebaut) intern im Motor geschal-

tet, so dass kein besonderer Anschluss notwendig ist.

Nach Abkühlung schaltet der Motor automatisch wieder

ein.

Bei allen 1Phasen-Motoren in Normalausführung werden

die Anschlüsse der Temperaturfühler (wenn eingebaut)

über das Motor-Anschlusskabel nach außen geführt und

sind über die Adernenden T1 und T3 des Anschlusskabels

so im Schaltschrank anzuschließen, dass eine automati-

sche Wiedereinschaltung nach Abkühlung des Motors

gegeben ist. Die explosionsgeschützten Ausführungen

(1Phase und 3Phasen) besitzen ebenfalls einen Tem-

peraturfühler-Satz, der über die Aderenden T1 und T2

des Anschlusskabels so anzuschliessen ist, dass nach

Auslösen eine manuelle Rücksetzung erforderlich ist.

Es sind selbsthaltende Ex-Fühler anstatt der Standard-Füh-

ler eingebaut, d.h. bei Reihen-Schaltung zum Schutz kön-

nen diese durch Trennen der Pumpe vom Netz (Stecker

ziehen oder Hauptschalter) und Abwarten der Abkühlung

zurückgesetzt werden.

Der Temperaturfühler-Satz muss in der Schaltanlage ange-

schlossen werden, dass diese bei Überhitzung abschaltet.

Auslösetemperaturen der Temperatur-Überwachung/Sen-

soren:

Motor Wicklung Normal

T1+T3 Regler

Wicklung Ex

T1+T2 Begrenzer

AM122…C-2/4pol 140°C 140°C

AM136…D-2/4pol 140°C 140°C

Drehrichtungskontrolle

Alle Pumpen haben die richtige Drehrichtung bei An-

schluss an ein Rechtsdrehfeld (U, V, W -> L1, L2, L3).

HOMA-Schaltgeräte prüfen das Netz auf Rechtsdrehfeld.

Liegt kein Rechtsdrehfeld vor, leuchtet die rote LED. Zwei

Phasen sind am Eingang des Schaltgerätes zu tauschen.

Bei kleineren Pumpen kann die Kontrolle durch das Beob-

achten des Start-Rucks erfolgen.

Hierzu die Pumpe senkrecht auf den Boden leicht auf die

Kante stellen und kurz einschalten. Von oben gesehen

ruckt die Pumpe bei korrekter Drehrichtung leicht entge-

gen dem Uhrzeigersinn an.

Die korrekte Drehrichtung der Pumpe ist gegeben, wenn

die Pumpe sich gegen den Uhrzeigersinn bewegt, da der

Motor von oben gesehen im Uhrzeigersinn anläuft.

10 | DEUTSCH

START

REACTION

ROTOR

REACTION

ACHTUNG

Wenn sich das Laufrad im

Uhrzeigersinn dreht

(von oben gesehen),

ist die richtige

Drehrichtung gegeben

ACHTUNG

Die Start Reaktion

läuft gegen den

Uhrzeigersinn

Bei großen Pumpen kann man die Drehrichtung auch er-

kennen, indem man durch den Druckstutzen in die Pum-

penkammer schaut. Hier sieht man das Laufrad und kann

nach einem kurzen einschalteten, beim auslaufen des

Laufrades die Drehrichtung kontrollieren.

Warnung vor drehenden Laufrad!

Das drehenden Laufrad nicht anfassen oder durch

den Druckstutzen in die Pumpenkammer greifen!

Während des Betriebes nie in die Pumpenkammer

oder an die drehenden Teile greifen. Vor Wartungs-

oder Reparaturarbeiten die Maschine abschalten

und die drehenden Teile zum Stillstand kommen las-

sen!

Außerdem ist es möglich die Drehrichtung mit einem

“Motor und Phase Rotationsindikator” zu prüfen. Dieses

Messgerät wird von außen an das Motorgehäuse der ein-

geschalteten Pumpe gehalten und zeigt durch eine LED

die Drehrichtung an.

Dichtungsüberwachung bei Pumpen mit Ölsperrkam-

mer:

Bei Undichtigkeit der mediumseitigen Wellendichtung

tritt Wasser in die Ölkammer ein und verändert den Wi-

derstand des Öls. Über 2 Sensoren wird die Leitfähig-

keit der Ölfüllung überwacht. Die Sensoren sind über 2

Adern (Bezeichnung S1 und S2) des Pumpen-Anschluss-

kabels in der Schaltanlage an ein Auswertegerät mit gal-

vanisch getrenntem Sondenstromkreis anzuschließen.

Bei Ex- Ausführung ist ein Elektrodenrelais mit eigensi-

cherem Stromkreis zu wählen. Die Ansprechempfind-

lichkeit sollte von 0-100 kΩ einstellbar sein, Standard

Einstellung 50 kΩ. Entsprechende Relais können Sie bei

HOMA erwerben.

Motorkühlung

Für Trockenaufstellung oder aufgetauchten Betrieb mit

Mantelkühlung durch das Fördermedium.

3.3.4. Abdichtung / Dichtungsgehäuse

Die Abdichtung erfolgt durch zwei unabhängig vonein-

ander wirkende Gleitringdichtungen aus Siliziumkarbid in

Tandemanordnung. Das Dichtungsgehäuse befindet sich

zwischen dem Motor und dem Pumpengehäuse. Es be-

steht aus dem Lagergehäuse und dem Druckdeckel, wel-

che zusammen den mit medizinischem Weißöl gefüllten

Dichtungsraum bilden. Durch die Inspektionsschraube am

Lagergehäuse und eine optionale elektronische Überwa-

chung sind Kontrollmöglichkeit gegeben.

3.3.5. Pumpengehäuse

Das Pumpengehäuse ist je nach Ausführung und Mo-

torvariante mit verschiedenen DIN- und ANSI-Flanschen

lieferbar. Dadurch ergibt sich eine optimale Verbin-

dung zu den unterschiedlichen Rohrleitungstypen. Das

Pumpengehäuse kann je nach Anforderung auf der

Innenseite auch gummibeschichtet geliefert werden.

Einige Pumpengehäuse sind mit einem Putzlochdeckel

versehen um Verstopfungen entfernen zu können. Je

nach verwendeter Pumpe ist es auch möglich, dass das

Pumpengehäuse auf der Saugseite mit einem Spaltring

ausgestattet ist. Dieser Spaltring bestimmt das Spaltmaß

zwischen Laufrad und Saugstutzen.Wird dieses Spaltmaß

zu groß, sinkt die Förderleistung der Pumpe und es kann

schneller zu Verstopfungen kommen. Daher ist es mög-

lich den Spaltring auszutauschen um so Ersatzteilkosten

zu senken.

3.3.6. Laufrad

Das Laufrad ist auf der Motorwelle befestigt und wird von

dieser angetrieben. Das Laufrad ist aus VA und in einer

Bauform erhältlich:

M: geschlossenes Einkanalrad, für verschmutzte und

schlammige Fördermedien mit festen und langfaserigen

Anteilen

DEUTSCH | 11

4.Verpackung,Transport und Lagerung

4.1. Anlieferung

Nach Eingang ist die Sendung sofort auf Schäden und Voll-

ständigkeit zu überprüfen. Bei eventuellen Mängeln muss

noch am Eingangstag dasTransportunternehmen bzw. der

Hersteller verständigt werden, da sonst keine Ansprüche

mehr geltend gemacht werden können. Eventuelle Schä-

den müssen auf dem Liefer- oder Frachtschein vermerkt

werden.

4.2.Transport

Zum Transportieren sind nur die dafür vorgesehenen und

zugelassenen Anschlagmittel, Transportmittel und Hebe-

zeuge zu verwenden. Diese müssen ausreichende Tragfä-

higkeit und Tragkraft besitzen, damit das Produkt gefahr-

los transportiert werden kann. Bei Einsatz von Ketten sind

diese gegen Verrutschen zu sichern. Das Personal muss

für diese Arbeiten qualifiziert sein und muss während

der Arbeiten alle national gültigen Sicherheitsvorschrif-

ten einhalten. Die Produkte werden vom Hersteller bzw.

vom Zulieferer in einer geeigneten Verpackung geliefert.

Diese schließt normalerweise eine Beschädigung bei

Transport und Lagerung aus. Bei häuﬁgem Standortwech-

sel sollten Sie die Verpackung zur Wiederverwendung gut

aufbewahren.

4.3. Lagerung

Neu gelieferte Produkte sind so aufbereitet, dass diese

1 Jahr gelagert werden können. Bei Zwischenlagerungen

ist das Produkt vor dem Einlagern gründlich zu reinigen!

Folgendes ist für die Einlagerung zu beachten:

• Produkt sicher auf einem festen Untergrund stel-

len und gegen Umfallen sichern. Hierbei werden

Tauchmotorrührwerke horizontal, Tauchmotorpum-

pen horizontal oder vertikal gelagert.

Gefahr durch umstürzen!

Das Produkt nie ungesichert abstellen. Beim Umfal-

len des Produktes besteht Verletzungsgefahr!

• Muss die Maschine gelagert werden, so sollte der

Lagerplatz frei von Schwingungen und Erschütterun-

gen sein, da sonst die Wälzlager beschädigt werden

können.

• Es ist außerdem darauf zu achten, dass das Gerät in

trockenen Räumen, in denen keine starken Tempera-

turschwankungen auftreten, gelagert wird.

• Es ist bei der Lagerung und im Umgang mit der

Maschine darauf zu achten, dass die Korrosions-

schutzbeschichtung nicht beschädigt wird.

• Die Maschine darf nicht in Räumen gelagert werden,

in denen Schweißarbeiten durchgeführt werden, da

die entstehenden Gase bzw. Strahlungen die Elasto-

merteile und Beschichtungen angreifen können.

• Bei Produkten mit Saug- und/oder Druckanschluss

sind diese fest zu verschließen, um Verunreinigungen

zu verhindern.

• Alle Stromzuführungsleitungen sind gegen Abkni-

cken, Beschädigungen und Feuchtigkeitseintritt zu

schützen.

Gefahr durch elektrischen Strom!

Durch beschädigte Stromzuführungsleitungen droht

Lebensgefahr! Defekte Leitungen müssen sofort

vom qualifizierten Elektrofachmann ausgetauscht

werden.

Vorsicht vor Feuchtigkeit!

Durch das Eindringen von Feuchtigkeit in das Kabel

wird das Kabel beschädigt und unbrauchbar. Daher

das Kabelende nie in das Fördermedium oder eine

andere Flüssigkeit eintauchen

• Das Produkt muss vor direkter Sonneneinstrahlung,

Hitze, Staub und Frost geschützt werden. Hitze oder

Frost kann zu erheblichen Schäden an Propellern,

Laufrädern und Beschichtungen führen!

• Die Laufräder bzw. Propeller müssen in regelmäßi-

gen Abständen gedreht werden. Dadurch wird ein

Festsetzen der Lager verhindert und der Schmierfilm

der Gleitringdichtung erneuert. Bei Produkten mit Ge-

triebeausführung wird durch das Drehen ein Festset-

zen der Getrieberitzel verhindert und der Schmierfilm

an den Getrieberitzeln erneuert.

Warnung vor scharfen Kanten!

An Laufrädern und Propellern können sich scharfe

Kanten bilden. Es besteht Verletzungsgefahr! Tragen

Sie zum Schutz geeignete Handschuhe.

• Nach einer längeren Lagerung ist das Produkt vor In-

betriebnahme von Verunreinigungen wie z.B. Staub

und Ölablagerungen zu reinigen. Laufräder und Pro-

peller sind auf Leichtgängigkeit, Gehäusebeschich-

tungen sind auf Beschädigungen zu prüfen.

• Wird die Maschine länger als ein Jahr gelagert, so ist

das Motoröl und ggf. das Getriebeöl auszuwechseln.

Dies gilt auch, wenn das Gerät vorher nie in Betrieb

war (Natürliche Alterung von Mineralölschmierstof-

fen).

Vor Inbetriebnahme sind die Füllstände (Öl, ggf.

Kühlflüssigkeit, usw.) der einzelnen Produkte zu über-

prüfen und ggf. nachzufüllen.Angaben über die Fül-

lung entnehmen Sie dem Maschinendatenblatt!

Beschädigte Beschichtungen müssen sofort nachge-

bessert werden. Nur eine intakte Beschichtung erfüllt

ihren sinngemäßen Zweck!

Wenn Sie diese Regeln beachten, kann Ihr Produkt über

einen längeren Zeitraum eingelagert werden. Beachten

Sie aber, dass die Elastomerteile und die Beschichtungen

einer natürlichen Versprödung unterliegen. Wir empfehlen

bei einer Einlagerung von mehr als 6 Monaten diese zu

überprüfen und ggf. auszutauschen. Halten Sie hierfür bit-

te Rücksprache mit dem Hersteller.

4.4. Rücklieferung

Produkte, die ins Werk zurück geliefert werden, müssen

sauber und korrekt verpackt sein. Sauber heißt, dass das

Produkt von Verunreinigungen gesäubert und bei Verwen-

dung in gesundheitsgefährdenden Medien dekontami-

niert wurde. Die Verpackung muss das Produkt vor Be-

schädigungen schützen. Halten Sie vor der Rücklieferung

bitte Rücksprache mit dem Hersteller.

12 | DEUTSCH

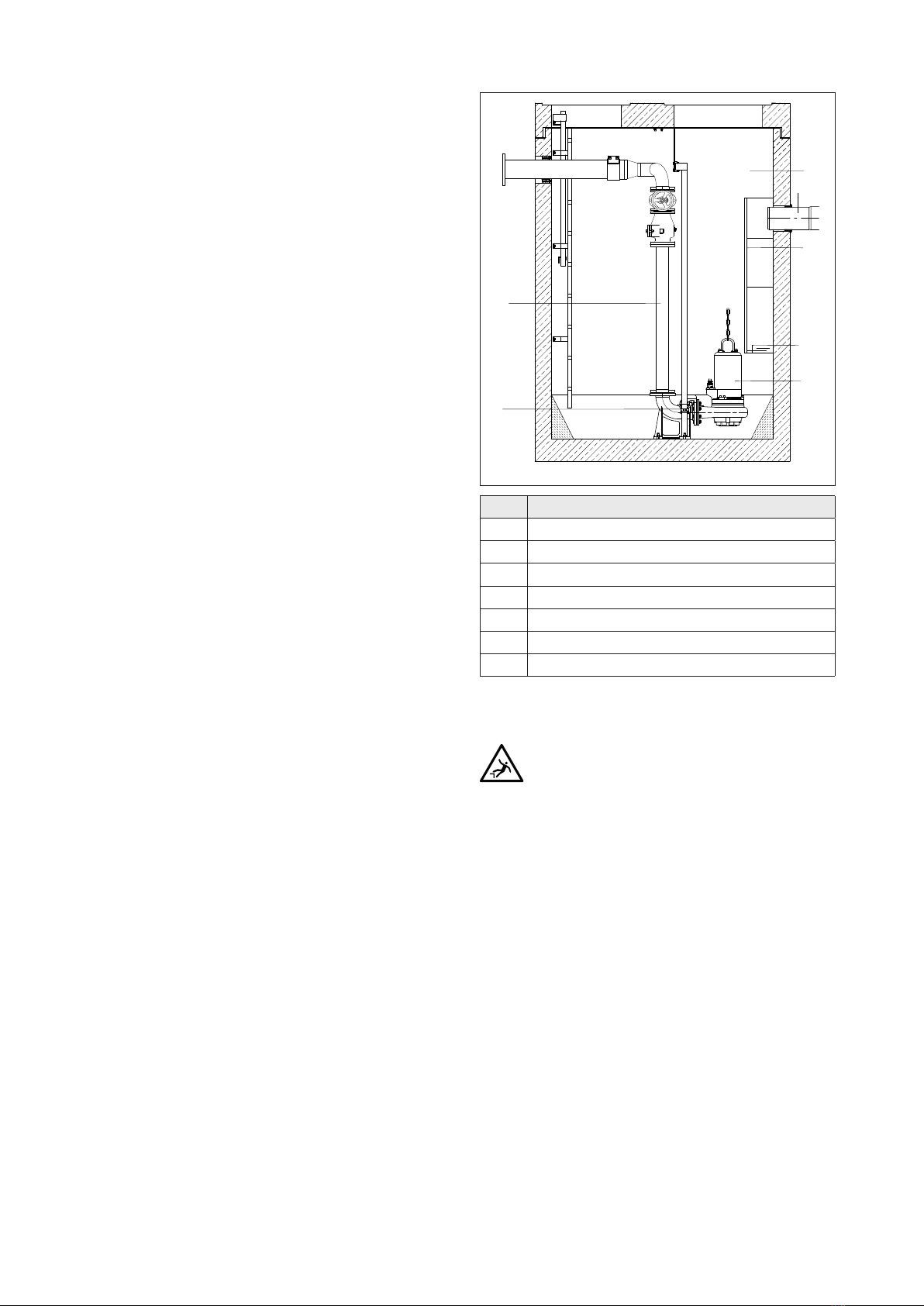

5. Aufstellung und Inbetriebnahme

5.1. Allgemein

Um Schäden an der Pumpe während der Aufstellung

und im Betrieb zu vermeiden sind folgende Punkte zu

beachten:

• Die Aufstellungsarbeiten sind von qualifiziertem Per-

sonal unter Einhaltung der Sicherheitsbestimmungen

durchzuführen.

• Vor der Aufstellung ist die Pumpe auf eventuelle

Schäden zu untersuchen.

• Bei Niveausteuerungen ist auf die mindest Wasserü-

berdeckung zu achten.

• Lüfteinschlüsse im Pumpengehäuse und in Rohrlei-

tungen sind unbedingt zu vermeiden (durch geeigne-

te Entlüftungseinrichtungen oder ein leichtes Schräg-

stellen der Pumpe).

• Schützen Sie die Pumpe vor Frost.

• Der Betriebsraum muss für die jeweilige Maschine

ausgelegt sein. Dazu gehört auch, dass eine Hebe-

vorrichtung zur Montage/Demontage montiert wer-

den kann, mit der der Aufstellungsplatz der Pumpe

gefahrlos erreicht werden kann.

• Die Hebevorrichtung muss eine maximale Tragkraft

aufweisen, die über dem Gewicht der Pumpe mit An-

bauteilen und Kabel liegt.

• Die Stromleitungen der Pumpe müssen so verlegt

sein, dass ein gefahrloser Betrieb und eine einfache

Montage/Demontage gegen sind.

• Die Stromleitungen müssen im Betriebsraum sach-

gerecht befestigt werden um ein loses herunterhän-

gen der Kabel zu verhindern. Je nach Kabellänge und

-gewicht muss alle 2-3m eine Kabelhalterung ange-

bracht werden.

• Das Fundament/Bauwerk muss eine ausreichende

Festigkeit für eine sichere und funktionsgerechte Be-

festigung der Pumpe haben. Hierfür ist der Betreiber

verantwortlich.

• Ein Trockenlauf ist strengstens untersagt. Wir emp-

fehlen dafür eine Niveausteuerung.

• Verwenden sie Prallbleche für den Zulauf. So unter-

binden Sie einen Lufteintrag in das Fördermedium,

welcher zu ungünstigen Betriebsbedingungen und

einem erhöhten Verschleiß führt.















Nr. Beschreibung

1 Rohrleitung

2 Einhängevorrichtung mit Kupplungssystem an der Pumpe

3 Betriebsraum

4 Zulauf

5 Prallblech

6 min. Pegelstand

7 Pumpe

5.2. Einbau

Gefahr durch Absturz!

Beim Einbau der Pumpe und deren Zubehör wird di-

rekt am Beckenrand gearbeitet! Durch Unachtsam-

keit oder falsches Schuhwerk, kann es zu Abstürzen

kommen. Es besteht Lebensgefahr! Treffen Sie alle

Sicherheitsvorkehrungen um dies zu verhindern.

Nassaufstellung auf Bodenstützring

Den Bodenstützring (als Zubehör lieferbar) mit Schrau-

ben am Saugstutzen der Pumpe befestigen. 90°-An-

schluss-winkel bzw. -bogen am Druckstutzen der Pumpe

befestigen, Druckleitung montieren. Absperrschieber und

Rückschlagklappen sind ggf. nach den örtlichen Vorschrif-

ten zu montieren. Die Druckleitung muss spannungsfrei

montiert werden, bei Verwendung eines Schlauches ist

auf knickfreies Verlegen zu achten. Die Pumpe am Halte-

griff mit Seil oder Kette befestigen und daran ins Förder-

medium herunterlassen. Bei schlammigem Untergrund

Steine o.ä. unter die Pumpe legen, um ein Einsinken zu

verhindern.

Nassaufstellung mit automatischem Kupplungssys-

tem

Die nachfolgende Anleitung bezieht sich auf die Montage

des Original HOMA-Kupplungssystems:

• Position von Kupplungsfuß und oberer Rohrkonsole

für die Führungsrohre in etwa festlegen, ggf. Senklot

verwenden.

DEUTSCH | 13

• Korrekte Einbaumaße der Pumpe(n) überprüfen (s.

Maßzeichnungen im Anhang).

• Befestigungslöcher für Rohrkonsole am Innenrand

der Schachtöffnung bohren. Falls dies aus Platzgrün-

den nicht möglich ist, kann die Rohrkonsole auch ver-

setzt mit einem 90° gebogenen Winkelblech an der

Unterseite der Schachtabdeckung befestigt werden.

Rohrkonsole mit 2 Schrauben vorläufig befestigen.

• Kupplungsfuß am Schachtboden ausrichten, Senklot

von der Rohrkonsole verwenden, die Führungsrohre

müssen genau senkrecht stehen! Kupplungsfuß mit

Schwerlastdübeln am Schachtboden befestigen. Auf

genau waagerechte Position des Kupplungsfußes

achten! Bei unebenem Schachtboden Auflagefläche

entsprechend unterstützen.

• Druckleitung mit Armaturen nach den bekannten

Montagegrundsätzen spannungsfrei montieren.

• Beide Führungsrohre in die Ösen am Kupplungsfuß

stecken und entsprechend der Position der Rohrkon-

sole auf Maß schneiden. Rohrkonsole abschrauben,

die Zapfen in die Führungsrohre stecken und Konsole

endgültig befestigen. Die Führungsrohre müssen ab-

solut spielfrei sitzen, da sonst beim Betrieb der Pum-

pe starke Geräusche auftreten.

• Schacht vor Inbetriebnahme von Feststoffen (Schutt,

Steine etc.) säubern.

• Den Kupplungsgegenflansch des automatischen

Kupplungssystems am Pumpen-Druckstutzen (Ge-

winde- bzw. Flanschanschluss) montieren. Darauf

achten, dass die Gummi-Profildichtung (als Abdich-

tung gegen den Kupplungsfuß) fest in ihrem Sitz im

Gegenflansch montiert ist, so dass ein Herausfallen

beim Herablassen der Pumpe ausgeschlossen ist.

• Kette am Pumpen-Traggriff bzw. Tragösen befestigen.

Pumpe mit den Führungsklauen des Kupplungsge-

genflansches zwischen die Führungsrohre im Schacht

führen. Pumpe in den Schacht herunterlassen. Wenn

die Pumpe auf dem Kupplungsfuß aufsitzt, dichtet

sie automatisch selbsttätig zur Druckleitung ab und

ist betriebsbereit.

• Ablassketten-Ende aneinem Haken an derSchachtöff-

nung einhängen.

• Motoranschlusskabel der Pumpe im Schacht mit Zu-

gentlastung in geeigneter Länge abhängen. Darauf

achten, dass die Kabel nicht abgeknickt oder beschä-

digt werden können.

Automatische Schwimmerschaltung

Bei Ansteigen des Wasserstandes auf ein bestimmtes

Höchstniveau (Einschaltpunkt) schaltet der aufschwim-

mende Schwimmer die Pumpe automatisch ein. Ist der

Wasserstand durch das Abpumpen auf ein bestimmtes

Mindestniveau (Ausschaltpunkt) gesunken, schaltet der

Schwimmer die Pumpe ab. Der Schaltabstand, d.h. die

Wasserstandsdifferenz zwischen Ein- und Ausschaltpunkt

lässt sich individuell bestimmen.

Für eine einwandfreie Funktion beachten Sie bitte die

nachstehenden Hinweise:

• Die Befestigungspunkte sowie die Länge des frei

beweglichen Endes des Schwimmerkabels sind

auf das gewünschte Schaltniveau einzustellen. Da-

bei ist zu beachten, dass der Einschaltpunkt der

Pumpe unterhalb der Zulaufleitung liegt, um ei-

nen Rückstau des Fördermediums zu vermeiden.

Der Ausschaltpunkt muss oberhalb der Oberkante

des Pumpengehäuses liegen, damit sich kein Luft-

polster in der Pumpe bilden kann, was unter Umstän-

den ein Entlüften der Pumpe notwendig macht.

• In keinem Fall darf der Schwimmer mit Kabel einfach

in das Fördermedium geworfen werden, da korrektes

Schalten nur bei einer Drehbewegung des Schwim-

mers um den Befestigungspunkt des Kabels möglich

ist. Mögliche Folgen bei Nichtbeachtung sind Überflu-

tung (Pumpe schaltet nicht ein), bzw. Zerstörung der

Pumpe durch Trockenlauf (Pumpe schaltet nicht ab).

• Bei Verwendung separater Schwimmer für Pum-

pen-Start, Pumpen-Stopp und Alarm sind die Schalt-

niveaus wie oben zu wählen. Der Alarmschwimmer

sollte ca. 10 cm oberhalb des Pumpen-Einschaltpunk-

tes schalten, jedoch immer unterhalb des Zulaufes.

• Wichtig: Nach jedem Verändern der Schwimmerbe-

festigung ist unbedingt die einwandfreie Funktion der

Schwimmerschaltung durch einen Probelauf zu kon-

trollieren.

5.3.Verwendung von Ketten

Ketten werden verwendet um eine Pumpe in den Be-

triebsraum abzulassen bzw. heraus zu ziehen. Sie sind

nicht dafür vorgesehen eine schwebende Pumpe zu si-

chern.

Zur bestimmungsgemäßen Verwendung gehen Sie wie

folgt vor:

• Ein Ende der Kette befestigen Sie an der dafür vorge-

sehenen Öse bzw. dem Griff der Pumpe

• Das andere Ende befestigen Sie an der Hebevorrich-

tung.

• Strafen Sie die Kette und heben Sie die Pumpe lang-

sam und kontrolliert an.

• Schwenken Sie die Pumpe anschließend über den

Betriebsraum und senken sie vorsichtig ab. Bei Ver-

wendung einer Einhängevorrichtung Beachten Sie

auch das Kapitel 5. Inbetriebnahme.

• Lassen Sie die Pumpe bis zum Betriebspunkt ab und

vergewissern Sie sich, dass die Pumpe einen siche-

ren Stand hat bzw. das Kupplungssystem richtig ein-

gekuppelt ist.

• Entfernen Sie die Kette aus der Hebevorrichtung und

sichern diese an der Kettensicherung, welche sich

am oberen Rand des Betriebsraumes befindet. So ist

sichergestellt, dass die Kette nicht in den Betriebs-

raum fallen kann und für niemanden eine Gefahr dar-

stellt.

Beachten Sie bitte hierfür die folgenden Abbildungen.

14 | DEUTSCH









Nr. Beschreibung

1 Kettensicherung

2 Kette

3 Griff bzw. Öse für Befestigung

4 Pumpe

5.4. Inbetriebnahme

Das Kapitel beinhaltet alle wichtigen Anweisungen für das

Bedienpersonal zur sicheren Inbetriebnahme und Bedie-

nung der Maschine. Folgende Angaben müssen unbe-

dingt eingehalten und überprüft werden:

• Aufstellungsart

• Betriebsart

• Mindestwasserüberdeckung / Max. Eintauchtiefe

Nach einer längeren Stillstandszeit sind diese Anga-

ben ebenfalls zu prüfen und festgestellte Mängel zu

beseitigen!

Das Betriebs- und Wartungshandbuch muss immer

bei der Maschine, oder an einem dafür vorgesehenen

Platz aufbewahrt werden, wo es immer für das gesam-

te Bedienpersonal zugänglich ist.

Um Sach- und Personenschäden bei der Inbetriebnah-

me der Maschine zu vermeiden, sind folgende Punkte

unbedingt zu beachten:

• Die Inbetriebnahme der Maschine darf nur von

qualifiziertem und geschultem Personal unter

Beachtung der Sicherheitshinweise durchgeführt

werden.

• Das gesamte Personal, das an der Maschine arbei-

tet, muss die Betriebsanleitung erhalten, gelesen und

verstanden haben.

• Aktivieren Sie alle Sicherheitseinrichtungen und Not

Aus-Schaltungen vor der Inbetriebnahme.

• Elektrotechnische und mechanische Einstellungen

dürfen nur von Fachkräften ausgeführt werden.

• Diese Maschine ist nur für den Einsatz bei den ange-

gebenen Betriebsbedingungen geeignet.

5.5.Vorbereitende Arbeiten

Die Maschine wurde nach dem neuesten Stand der Tech-

nik konstruiert und montiert, so dass sie unter normalen

Betriebsbedingungen lange und zuverlässig arbeitet. Vor-

aussetzung dafür ist jedoch, dass Sie alle Anforderungen

und Hinweise beachten. Kleine Ölleckagen der Gleitring-

dichtung bei der Anlieferung sind unbedenklich, müssen

jedoch vor dem Absenken bzw. Eintauchen in das Förder-

medium entfernt werden.

Bitte überprüfen Sie folgende Punkte:

• Kabelführung – keine Schlaufen, leicht gestrafft

• Temperatur des Fördermediums und Eintauchtiefe

prüfen – siehe Maschinendatenblatt

• Wird druckseitig ein Schlauch verwendet, ist dieser

vor Gebrauch mit klarem Wasser durchzuspülen, da-

mit keine Ablagerungen zu Verstopfungen führen

• Bei Nassaufstellung ist der Pumpensumpf zu reinigen

• Das druck- und saugseitige Rohrleitungssystem ist zu

reinigen und es sind alle Schieber zu öffnen

• Das Pumpengehäuse muss geflutet werden, d.h. es

muss vollständig mit dem Medium gefüllt sein und es

darf sich keine Luft mehr darin befinden. Die Entlüf-

tung kann durch geeignete Entlüftungsvorrichtungen

in der Anlage oder, wenn vorhanden, durch Entlüf-

tungsschrauben am Druckstutzen erfolgen.

• Zubehör, Rohrleitungssystem, Einhängevorrichtung

auf festen und korrekten Sitz prüfen

• Überprüfung von vorhandenen Niveausteuerungen

bzw. Trockenlaufschutz

Vor Inbetriebnahme ist eine Isolationsprüfung und

eine Füllstandskontrolle vorzunehmen.

5.6. Elektrik

Bei der Verlegung und Auswahl der elektrischen Leitun-

gen sowie beim Anschluss des Motors sind die entspre-

chenden örtlichen und VDE-Vorschriften einzuhalten. Der

Motor muss durch einen Motorschutzschalter geschützt

werden. Lassen Sie den Motor gemäß dem Schaltplan an-

schließen. Achten Sie auf die Drehrichtung! Bei falscher

Drehrichtung bringt die Maschine nicht die angegebene

Leistung und kann unter ungünstigen Umständen Scha-

den nehmen.

Überprüfen Sie die Betriebsspannung und achten Sie

auf eine gleichmäßige Stromaufnahme aller Phasen ge-

mäß dem Maschinendatenblatt. Achten Sie darauf, dass

alle Temperaturfühler und Überwachungseinrichtungen,

z.B. Dichtraumkontrolle, angeschlossen und auf Funktion

geprüft werden.

DEUTSCH | 15

Gefahr durch elektrischen Strom!

Durch unsachgemäßen Umgang mit Strom besteht

Lebensgefahr! Alle Pumpen mit freien Kabelenden

müssen durch einen Elektrofachmann angeschlos-

sen werden.

5.7. Drehrichtung

Bei 3Ph-Motoren muss vor der Inbetriebnahme die

Drehrichtung überprüft werden. Bei Verwendung eines

HOMA-Schaltgerätes mit Drehrichtungs-Kontrollanzeige

leuchtet diese bei falscher Drehrichtung auf. Die Kontrol-

le kann durch das Beobachten des Start-Rucks erfolgen.

Hierzu die Pumpe senkrecht auf den Boden leicht auf die

Kante stellen und kurz einschalten. Von oben gesehen

ruckt die Pumpe bei korrekter Drehrichtung leicht entge-

gen dem Uhrzeigersinn an.

Die korrekte Drehrichtung der Pumpe ist gegeben, wenn

die Pumpe sich gegen den Uhrzeigersinn bewegt, da der

Motor von oben gesehen im Uhrzeigersinn anläuft.

Bei bereits installierten Pumpen erfolgt die Kontrolle der

korrekten Drehrichtung durch den Vergleich der Förderhö-

he und der Fördermenge bei unterschiedlichen Drehrich-

tungen.

Die Drehrichtung mit der größeren Förderhöhe und För-

dermenge ist die korrekte Drehrichtung. Bei falscher

Drehrichtung sind 2 Phasen des Netzanschlusses zu

vertauschen. Die Pumpen werden serienmäßig mit

CEE-Netzstecker geliefert. Die Phasenvertauschung er-

folgt durch 180°-Drehung der runden Halterplatte an den

Steckerpolen mit einem Schraubenzieher.

Die angegebenen Förder- und Leistungsdaten werden

nur erreicht, wenn ein rechtsdrehendes Drehfeld vor-

handen ist. Die Maschine ist nicht für den Betrieb an

einem linksdrehenden Drehfeld ausgelegt.

5.8. Motorschutz

Die Mindestanforderung ist ein thermisches Relais /

Motorschutzschalter mit Temperaturkompensation, Dif-

ferentialauslösung und Wiedereinschaltsperre gemäß

VDE 0660 bzw. entsprechender nationaler Vorschriften.

Werden die Maschinen an Stromnetze angeschlossen in

denen häufig Störungen auftreten, so empfehlen wir den

zusätzlichen Einbau von Schutzeinrichtungen (z. B. Über-

spannungs-, Unterspannungs- oder Phasenausfallrelais,

Blitzschutz, usw.). Beim Anschluss der Maschine müssen

die örtlichen und gesetzlichen Vorschriften eingehalten

werden.

3Phasen-Motor

CTP50, CTP53 und CTP70 Pumpen mit 3Ph-Motoren

besitzen serienmäßig kein Schaltgerät mit Motorschutz-

schalter. Die passenden HOMA-Schaltgeräte sind als

Zubehör lieferbar. Bei Verwendung anderer Schaltgeräte

ist bei der Auslegung des Motorschutzschalters auf den

Nennstrom des Motors zu achten (siehe Typenschild).

5.9. Betrieb an statischem Frequenzumrichter

Für den Betrieb am Frequenzumrichter sind folgende

Punkte zu beachten:

• Die Pumpe muss vor der Bestellung für den Betrieb

am Frequenzumrichter gemäß DIN EN 60034-17 aus-

gelegt werden. Die Standardpumpe ist nicht für den

Betrieb am Frequenzumrichter geeignet

• Spannungsspitzen an der Motorwicklung sind unbe-

dingt zu vermeiden und gegebenenfalls geeignete

Filter in der Motorleitung vorzusehen

• Es ist auf eine einwandfreie Erdung des Gesamtsys-

tems zu achten

• Die Angaben des Frequenzumrichterherstellers sind

zu beachten

• Unter Umständen ist abgeschirmtes Kabel zur Einhal-

tung der EMV-Richtlinien erforderlich

• Das Merkblatt „Einsatz von HOMA Pumpen am Fre-

quenzumrichter“ ist zu beachten

Mindestdrehzahl bei Abwasser- und Schmutzwasser-

pumpen

Bei Abwasser- und Schmutzwasserpumpen ist keine

Mindestdrehzahl vorgeschrieben. Es ist jedoch darauf

zu achten, dass das Aggregat, besonders im unteren

Drehzahlbereich, ruck- und schwingungsfrei arbeitet. Die

Gleitringdichtungen könnten sonst schadhaft und undicht

werden. Zudem ist darauf zu achten, dass die Mindest-

fließgeschwindigkeit von 0,7m/s nicht unterschritten wird.

5.10. Einschaltarten

Einschaltarten bei Kabeln mit freien Enden (ohne Ste-

cker)

Einschaltung Direkt

Bei Volllast sollte der Motorschutz auf den Bemessungs-

strom eingestellt werden. Bei Teillastbetrieb wird empfoh-

len, den Motorschutz 5% über dem gemessenen Strom

am Betriebspunkt einzustellen.

Einschaltung Stern-Dreieck

Falls der Motorschutz im Strang installiert ist: Den Motor-

schutz auf 0,58 x Bemessungsstrom einstellen. Die An-

laufzeit in der Sternschaltung darf max. 3s betragen.

Falls der Motorschutz nicht im Strang installiert ist: Bei

Volllast den Motorschutz auf Bemessungsstrom einstel-

len.

Einschaltung Anlasstrafo / Sanftanlauf

Bei Volllast sollte der Motorschutz auf den Bemessungs-

strom eingestellt werden. Bei Teillastbetrieb wird empfoh-

len, den Motorschutz 5% über den gemessenen Strom

am Betriebspunkt einzustellen. Die Anlaufzeit bei vermin-

derter Spannung (ca. 70%) darf max. 3s betragen.

Betrieb mit Frequenzumrichter

Die Maschine kann an Frequenzumrichter betrieben wer-

den. Beachten Sie hierfür das Kapitel 5.9 dieser Betriebs-

anleitung.

16 | DEUTSCH

Einschaltarten mit Stecker /Schaltgeräten

Stecker in die dafür vorgesehene Steckdose stecken und

am Schaltgerät den Ein-/Ausschalter betätigen.

5.10.1. Nach dem Einschalten

Der Nennstrom wird beim Anfahrvorgang kurzzeitig über-

schritten. Nach Beendigung dieses Vorganges sollte der

Betriebsstrom den Nennstrom nicht mehr überschreiten.

Läuft der Motor nach dem Einschalten nicht sofort an,

muss sofort abgeschaltet werden. Vor dem erneuten Ein-

schalten müssen die Schaltpausen laut den Technischen

Daten eingehalten werden. Bei einer erneuten Störung

muss die Maschine sofort wieder abgeschaltet werden.

Ein erneuter Einschaltvorgang darf erst nach der Fehlerbe-

hebung gestartet werden.

Folgende Punkte sollten kontrolliert werden:

• Betriebsspannung (zulässige Abweichung +/- 5% der

Bemessungsspannung)

• Frequenz (zulässige Abweichung -2% der Bemes-

sungsfrequenz)

• Stromaufnahme (zulässige Abweichung zwischen

den Phasen max. 5%)

• Spannungsunterschied zwischen den einzelnen Pha-

sen (max. 1%)

• Schalthäufigkeit und –pausen (siehe Technische Da-

ten)

• Lufteintrag am Zulauf, ggf. muss ein Prallblech ange-

bracht werden

• Mindestwasserüberdeckung, Niveausteuerung, Tro-

ckenlaufschutz

• Ruhiger Lauf

• Auf Leckagen prüfen, ggf. die nötigen Schritte laut Ka-

pitel „Instandhaltung“ vornehmen

6. Instandhaltung

6.1. Allgemein

Die Pumpe sowie die gesamte Anlage müssen in

regelmäßigen Abständen überprüft und gewartet wer-

den. Der Zeitraum für die Wartung wird vom Hersteller

festgelegt und gilt für die allgemeinen Einsatzbedingun-

gen. Bei aggressiven und/oder abrasiven Fördermedien

muss Rücksprache mit dem Hersteller gehalten werden,

da sich in diesen Fällen der Zeitraum verkürzen kann.

Folgende Punkte sind zu beachten:

• Die Betriebsanleitung muss dem Wartungsperso-

nal vorliegen und beachtet werden. Es dürfen nur

Wartungsarbeiten und –maßnahmen durchgeführt

werden, die hier aufgeführt sind.

• Sämtliche Wartungs-, Inspektions- und Reinigungsar-

beiten an der Maschine und der Anlage müssen mit

größter Sorgfalt, an einem sicheren Arbeitsplatz und

von geschultem Fachpersonal durchgeführt werden.

Es müssen die nötigen Körperschutzmittel getragen

werden. Die Maschine muss für sämtliche Arbeiten

vom Stromnetz getrennt werden. Ein unbeabsichtig-

tes Einschalten muss verhindert werden. Weiterhin

sind bei Arbeiten in Becken und/oder Behältern un-

bedingt die entsprechenden Schutzmaßnahmen nach

BGV/GUV einzuhalten.

• Über einem Gewicht von 50kg müssen zum Heben

und Senken der Maschine technisch einwandfreie

und amtlich zugelassene Hilfshebevorrichtungen

verwendet werden.

Überzeugen Sie sich, dass Anschlagmittel, Seile

und die Sicherheitseinrichtungen der Handwinde

technisch einwandfrei sind. Erst wenn die Hilfshebe-

vorrichtung technisch in Ordnung ist, darf mit den

Arbeiten begonnen werden. Ohne diese Überprüfun-

gen besteht Lebensgefahr!

• Elektrische Arbeiten an der Maschine und der Anlage

müssen vom Fachmann durchgeführt werden. Bei

Ex zugelassenen Maschinen müssen Sie auch das

Kapitel „Ex-Schutz“ im Anhang beachten!

• Bei Einsatz von leicht entzündbaren Lösungs- und

Reinigungsmitteln ist offenes Feuer, offenes Licht so-

wie Rauchen verboten.

• Maschinen, die gesundheitsgefährdende Medien

umwälzen oder mit diesen in Kontakt stehen, müs-

sen dekontaminiert werden. Ebenso ist darauf zu

achten, dass sich keine gesundheitsgefährdenden

Gase bilden oder vorhanden sind.

• Achten Sie darauf, dass das benötigte Werkzeug und

Material vorhanden ist. Ordnung und Sauberkeit ge-

währleisten ein sicheres und einwandfreies Arbeiten

an der Maschine. Entfernen Sie nach dem Arbeiten

gebrauchtes Putzmaterial und Werkzeug von der

Maschine. Bewahren Sie sämtliche Materialien und

Werkzeuge an dem dafür vorgesehenen Platz auf.

• Betriebsmedien (z. B. Öle, Schmierstoffe, usw.)

sind in geeigneten Behälter aufzufangen und

vorschriftsmäßig zu entsorgen (gem. Richtlinie

75/439/EWG und Erlasse gem. §§5a, 5b AbfG).

Bei Reinigungs- und Wartungsarbeiten ist eine

entsprechende Schutzbekleidung zu tragen.

DEUTSCH | 17

Diese ist nach Abfallschlüssel TA 524 02 und

EG-Richtlinie 91/689/EWG zu entsorgen. Es dürfen

nur die vom Hersteller empfohlenen Schmiermittel

verwendet werden. Öle und Schmierstoffe dürfen

nicht gemischt werden. Verwenden Sie nur Original-

teile des Herstellers

Ein Probelauf oder eine Funktionsprüfung der Maschi-

ne darf nur unter den allgemeinen Betriebsbedingun-

gen erfolgen!

Ölsorte: Biologisch abbaubares HOMA ATOX. Verbrauch-

tes Öl ist ordnungsgemäß zu entsorgen.

Bei der Verwendung von Weißölen ist folgendes zu

beachten:

• Zur Nachfüllung und/oder Neubefüllung dürfen nur

Betriebsmittel des gleichen Herstellers verwendet

werden

• Maschinen die bisher mit anderen Betriebsmit-

teln betrieben worden sind, müssen erst gründlich

gereinigt werden, bevor sie mit Weißölen betrieben

werden dürfen.

6.2.Wartungstermine

Vor Erstinbetriebnahme bzw. nach längerer Lagerung:

• Prüfung des Isolationswiderstands

• Füllstandkontrolle Dichtungsraum/-kammer

• Gleitringdichtung ist auf Beschädigung zu überprüfen.

Monatlich:

• Kontrolle der Stromaufnahme und Spannung

• Überprüfung der verwendeten Schaltgeräte für

Kaltleiter, Dichtraumkontrolle, usw.

Halbjährlich:

• Sichtprüfung der Stromzuführungskabel

• Sichtprüfung der Kabelhalter und der Seilabspannung

• Sichtprüfung von Zubehör, z.B. Einhängevorrichtung,

Hebevorrichtungen, usw.

1.000 Betriebsstunden oder spätestens jährlich:

• Kontrolle der Stromaufnahme und Spannung

• Überprüfung der verwendeten Schaltgeräte für Kalt-

leiter, Dichtraumkontrolle, usw.

• Sichtprüfung der Stromzuführungskabel

• Sichtprüfung der Kabelhalter und der Seilabspannung

• Sichtprüfung von Zubehör, z.B. Einhängevorrichtung,

Hebevorrichtungen, usw.

3.000 Betriebsstunden:

• Optische Kontrolle bei Pumpen mit Ölsperrkammer

• Optische Kontrolle bei Pumpen ohne Ölsperrkammer

8.000 Betriebsstunden oder spätestens nach 2 Jahren:

• Prüfung des Isolationswiderstands

• Betriebsmittelwechsel Dichtungsraum/-kammer

• Kontrolle und ggf. ausbessern der Beschichtung

• Funktionsprüfung aller Sicherheits- und Überwa-

chungseinrichtungen.

15.000 Betriebsstunden oder spätestens nach 5 Jahren:

• Generalüberholung im Werk

Beim Einsatz in stark abrasiven und/oder aggressiven

Medien verkürzen sich die Wartungsintervalle.

6.3.Wartungsarbeiten

Kontrolle der Stromaufnahme und Spannung

Die Stromaufnahme und Spannung auf allen 3 Phasen ist

regelmäßig zu kontrollieren. Bei normalem Betrieb bleibt

diese konstant.

Leichte Schwankungen sind von der Beschaffenheit

des Fördermediums abhängig. Anhand der Stromauf-

nahme können Beschädigungen und/oder Fehlfunk-

tionen von Laufrad/Propeller, Lager und/oder Motor

frühzeitig erkannt und behoben werden. Somit können

größere Folgeschäden weitgehend verhindert und das

Risiko eines Totalausfalls gesenkt werden.

Überprüfung der verwendeten Schaltgeräte für

Kaltleiter, Dichtraumkontrolle, usw.

Überprüfen Sie die verwendeten Schaltgeräte auf eine

einwandfreie Funktion. Defekte Geräte müssen sofort

ausgetauscht werden, da diese keinen Schutz für die

Maschine gewährleisten. Die Angaben zum Prüfvorgang

sind genau zu beachten (Betriebsanleitung der jeweiligen

Schaltgeräte).

Prüfung des Isolationswiderstands

Zum Überprüfen des Isolationswiderstandes muss das

Stromzuführungskabel abgeklemmt werden. Danach

kann mit einem Isolationsprüfer (Messgleichspannung ist

1000Volt) der Widerstand gemessen werden.

Folgende Werte dürfen nicht unterschritten werden:

Bei Erstinbetriebnahme darf der Isolationswiderstand 20

MΩ nicht unterschreiten. Bei weiteren Messungen muss

der Wert größer als 2 MΩ sein. Isolationswiderstand zu

niedrig: Feuchtigkeit kann in das Kabel und/oder dem

Motor eingedrungen sein.

Maschine nicht mehr anschliessen, Rücksprache mit

dem Hersteller!

Sichtprüfung der Stromzuführungskabel

Die Stromzuführungskabel müssen auf Blasen, Risse,

Kratzer, Scheuerstellen und/oder Quetschstellen unter-

sucht werden. Beim Feststellen von Schäden muss das

beschädigte Stromzuführungskabel sofort getauscht

werden.

Die Kabel dürfen nur vom Hersteller oder einer auto-

risierten bzw. zertifizierten Servicewerkstatt getauscht

werden. Die Maschine darf erst wieder in Betrieb

genommen werden, nachdem der Schaden fachge-

recht behoben wurde!

Sichtprüfung der Kabelhalter (Karabinerhaken) und

der Seilabspannung (Zugseil)

Beim Einsatz der Maschine in Becken bzw. Schächten

sind die Hebeseile / Kabelhalter (Karabinerhaken) und die

Seilabspannung einem stetigen Verschleiß ausgesetzt.

Um zu vermeiden, dass Hebeseile / Kabelhalter (Karabi-

nerhaken) und/oder Seilabspannung total verschleißen

und das Stromkabel beschädigt wird, sind regelmäßige

Prüfungen notwendig.

18 | DEUTSCH

Die Hebeseile / Kabelhalter (Karabinerhaken) und die

Seilabspannung sind bei geringen Verschleißanzeigen

sofort auszutauschen!

Sichtprüfung von Zubehör

Das Zubehör, wie z.B. Einhängevorrichtungen, Hebevor-

richtungen, usw., ist auf einen korrekten Sitz zu überprü-

fen. Loses und/oder defektes Zubehör ist sofort zu reprie-

ren bzw. auszutauschen.

Optische Kontrolle bei Pumpen mit Ölsperrkammer

Ölstand

Die genaue Füllmenge entnehmen sie bitte der Ersatztei-

leliste oder erfragen diese beim Hersteller.

Ölzustand

Der Zustand der Gleitringdichtungen lässt sich durch eine

optische Prüfung des Öls kontrollieren. Pumpe horizontal

legen, so dass sich die seitlich am Motorgehäuse befind-

liche Ölkammer-Kontrollschraube (bei größeren Pumpen:

eine der beiden Ölkammer-Kontrollschrauben) oben befin-

det. Die Schraube entfernen und eine geringe Menge Öl

entnehmen. Wenn das Öl trübe oder milchig ist, deutet

dies auf eine schadhafte Wellendichtung hin. In diesem

Fall den Zustand der Wellendichtungen durch eine HO-

MA-Fachwerkstatt oder den Werkskundendienst überprü-

fen lassen. Ölsorte: biologisch abbaubares HOMA-ATOX.

Verbrauchtes Öl ist entsprechend der gültigen Umwelt-

schutzbestimmungen zu entsorgen.

Funktionsprüfung der Sicherheits- und Überwa-

chungseinrichtungen

Überwachungseinrichtungen sind z.B. Temperaturfühler

im Motor, Dichtraumkontrolle, Motorschutzrelais, Über-

spannungsrelais usw. Motorschutz-, Überspannungsrelais

sowie sonstige Auslöser können generell zum Testen ma-

nuell ausgelöst werden. Zum Prüfen der Dichtraumkon-

trolle oder der Temperaturfühler muss die Maschine auf

Umgebungstemperatur abgekühlt und die elektrische An-

schlussleitung der Überwachungseinrichtung im Schalt-

schrank abgeklemmt werden. Mit einem Ohmmeter wird

dann die Überwachungseinrichtung überprüft.

Folgende Werte sollten gemessen werden:

Bi-Metallfühler: Wert gleich „0“- Durchgang

Kaltleiterfühler: Ein Kaltleiterfühler hat einen Kaltwider-

stand zwischen 20 und 100 Ω.

Bei 3 Fühlern in Serie würde das einen Wert von 60- 300Ω

ergeben.

PT100-Fühler: PT100-Fühler haben bei 0°C einen Wert

von 100Ω. Zwischen 0°C und 100°C erhöht sich dieser

Wert pro 1°C um 0,385 Ω. Bei einer Umgebungstempera-

tur von 20°C errechnet sich ein Wert von 107,7 Ω.

Dichtraumkontrolle: Der Wert muss gegen „unendlich“

gehen. Bei niedrigen Werten kann Wasser im Öl sein. Bit-

te beachten Sie auch die Hinweise des optional erhältli-

chen Auswerterelais.

Bei größeren Abweichungen halten Sie bitte Rückspra-

che mit dem Hersteller!

Die Überprüfung der Sicherheits- und Überwachungsein-

richtungen der Hilfshebevorrichtung entnehmen Sie der

jeweiligen Betriebsanleitung.

Generalüberholung

Bei einer Generalüberholung werden zu den normalen

Wartungsarbeiten zusätzlich die Motorlager, Wellendich-

tungen, O-Ringe und die Stromzuführungsleitungen kon-

trolliert und ggf. ausgetauscht. Diese Arbeiten dürfen nur

vom Hersteller oder einer autorisierten Servicewerkstatt

durchgeführt werden.

Betriebsmittelwechsel

Das abgelassene Betriebsmittel muss auf Verschmut-

zungen und Wasserbeimengungen kontrolliert werden.

Ist das Betriebsmittel stark verschmutzt und mehr als

1/3 Wasseranteil vorhanden, muss der Wechsel nach

4 Wochen nochmals durchgeführt werden. Ist dann

wieder Wasser im Betriebsmittel, besteht der Verdacht

einer defekten Abdichtung. Halten Sie bitte Rückspra-

che mit Ihrem Hersteller. Bei Verwendung einer Dicht-

raum- oder Leckageüberwachung wird bei einer defekten

Abdichtung innerhalb der nächsten 4 Wochen nach dem

Wechsel die Anzeige erneut aufleuchten.

Generell gilt beim Wechsel von Betriebsmitteln:

Maschine abschalten, abkühlen lassen, vom Strom-

netz trennen (vom Fachmann durchführen lassen!),

reinigen und auf einem festen Untergrund in vertikaler

Lage abstellen. Warme oder heiße Betriebsmittel kön-

nen unter Druck stehen. Das austretende Betriebsmit-

tel kann zu Verbrennungen führen. Lassen Sie deshalb

die Maschine erst auf Umgebungstemperatur abküh-

len! Gegen umfallen und/oder wegrutschen sichern!

6.4. Dichtungsraum

Da es eine Vielzahl an Varianten und Ausführungen dieser

Pumpen gibt, variiert die genaue Lage der Verschluss-

schrauben je nach verwendetem Pumpenteil.

• Einfüllschraube des Dichtungsraumes vorsichtig und

langsam herausdrehen.

Achtung: Das Betriebsmittel kann unter Druck stehen!

• Ablassschraube herausdrehen. Betriebsmittel ab-

lassen und in einem geeigneten Behälter auffan-

gen. Ablassschraube reinigen, mit neuem Dichtring

bestücken und wieder eindrehen. Zur vollständigen

Entleerung muss die Maschine leicht seitlich gekippt

werden.

Achten Sie darauf, dass die Maschine nicht umfallen

und/oder wegrutschen kann!

• Maschine horizontal legen und Betriebsmittel

einfüllen. Beachten Sie die vorgeschriebenen

Betriebsmittel und Füllmengen.

• Einfüllschraube reinigen, mit neuem Dichtring

bestücken und wieder eindrehen.

DEUTSCH | 19

7. Reparaturarbeiten

7.1. Allgemein

Folgende Reparaturarbeiten sind bei dieser Maschine

möglich:

• Wechsel von Laufrad und Pumpenkammer

• Wechsel von Spaltring

Bei diesen Arbeiten ist generell immer folgendes zu be-

achten:

• Runddichtringe sowie vorhandene Dichtungen

müssen immer ersetzt werden.

• Schraubensicherungen wie Federringe müssen

immer ausgetauscht werden.

• Die Anzugsmomente müssen eingehalten werden.

Generell gilt bei Reparaturarbeiten:

Maschine abschalten, vom Stromnetz trennen,

reinigen und auf einem festen Untergrund in hori-

zontaler Lage abstellen. Gegen umfallen und/oder

wegrutschen sichern!

Sofern nicht anders angegeben, sollten die Drehmo-

mentwerte der Tabellen angewendet werden. Werte für

saubere, geschmierte Schrauben. Anzugsdrehmoment

[Nm] für Schrauben A2/A4 (Reibungszahl = 0,2)

A2/A4,

Festigkeit 70

A2/A4,

Festigkeit 80

DIN912/DIN933 DIN912/DIN933

M6 7 Nm 11,8 Nm

M8 17 Nm 28,7 Nm

M10 33 Nm 58 Nm

M12 57 Nm 100 Nm

M16 140 Nm 245 Nm

M20 273 Nm 494 Nm

7.2.Wechsel von verschiedenen Pumpenteilen

Laufrad und Pumpengehäuse wechseln

• Die Zylinderschraube mit Innensechskant am

Dichtungsgehäuse lösen und abdrehen.

• Das Pumpengehäuse mit geeigneten Hilfsmit-

teln sichern, z.B. Hilfshebevorrichtung, und vom

Dichtungsgehäuse abziehen. Auf einer sicheren

Unterlage ablegen.

• Das Laufrad mit geeigneten Hilfsmitteln fest fixie-

ren, die Laufradbefestigung (Zylinderschraube mit

Innensechskant) lösen und herausdrehen.

Achten Sie auf die Schraubensicherung!

• Das Laufrad mit einem geeigneten Abzieher von der

Welle abziehen.

• Welle reinigen

• Neues Laufrad auf die Welle aufstecken.

Achten Sie darauf, dass die Passflächen nicht

beschädigt werden!

8. Außerbetriebnahme

8.1.Vorübergehende Außerbetriebnahme

Bei dieser Art von Abschaltung bleibt die Maschine ein-

gebaut und wird nicht vom Stromnetz getrennt. Bei einer

vorübergehenden Ausserbetriebnahme muss die Maschi-

ne komplett eingetaucht bleiben, damit diese vor Frost

und Eis geschützt wird. Es ist zu gewährleisten, dass der

Betriebsraum und das Fördermedium nicht komplett

vereisen. Somit ist die Maschine jederzeit betriebsbe-

reit. Bei längeren Stillstandszeiten sollte in regelmäßigen

Abständen (monatlich bis vierteljährlich) ein 5 minütiger

Funktionslauf durchgeführt werden.

Vorsicht!

Ein Funktionslauf darf nur unter den gültigen

Betriebs- und Einsatzbedingungen stattfinden. Ein

Trockenlauf ist nicht erlaubt! Missachtungen können

einen Totalschaden zur Folge haben!

8.2. Endgültige Ausserbetriebnahme/ Einlagerung

Die Anlage abschalten, Maschine vom Stromnetz

trennen, ausbauen und einlagern. Für die Einlagerung ist

folgendes zu beachten:

Warnung vor heißen Teilen!

Achten Sie beim Ausbau der Maschine auf die Tem-

peratur der Gehäuseteile. Diese können weit über

40°C heiß werden. Lassen Sie die Maschine erst auf

Umgebungstemperatur abkühlen!

• Eine neue Laufradbefestigung (Zylinderschraube mit

Innensechskant und einer neuen Schraubensiche-

rung) wieder in die Welle eindrehen. Laufrad fest fi-

xieren und Zylinderschraube fest anziehen.

• Das Pumpenteil auf das Dichtungsgehäuse stecken

und mit den Sechskantmuttern befestigen.

• Das Laufrad muss sich von Hand drehen lassen.

Spaltringwechsel

Spalt- und Laufring bestimmen das Spaltmaß zwischen

Laufrad (Laufring) und Saugstutzen (Spaltring). Wird die-

ses Spaltmaß zu groß, sinkt die Förderleistung der Ma-

schine und/oder es können sich Verzopfungen bilden.

Beide Ringe sind so konzipiert, dass sie ausgetauscht

werden können. Dadurch werden Verschleißerschei-

nungen am Saugstutzen und Laufrad reduziert und die

Ersatzteilkosten minimiert.

Wechsel der Gleitringdichtung

Ein Wechsel der Gleitringdichtung erfordert Grundwissen

und gewisse Sachkenntnisse über diese empfindlichen

Bauteile. Des Weiteren muss für diese Arbeiten die Ma-

schine in einem hohen Grade demontiert werden.Für den

Austausch dürfen nur Originalteile verwendet wer-

den! Die Überprüfung und der Austausch dieser Teile er-

folgt durch den Hersteller bei der Generalüberholung oder

durch speziell geschultes Personal.

Bei Ex zugelassenen Maschinen beachten Sie bitte

auch im Anhang das Kapitel “EX-Schutz”

20 | DEUTSCH

• Maschine säubern.

• An einem sauberen und trockenen Ort lagern, Ma-

schine gegen Frost schützen.

• Auf einem festen Untergrund vertikal abstellen und

gegen Umfallen sichern.

• Bei Pumpen muss der Druck- und Sauganschluss mit

geeigneten Hilfsmitteln (z.B. Folie) verschlossen wer-

den.

• Die elektrische Anschlussleitung an der Kabeleinfüh-

rung gegen bleibende Verformungen abstützen.

• Enden der Stromzuführungsleitung gegen Feuchtig-

keitseintritt schützen.

• Maschine vor direkter Sonneneinstrahlung schützen,

um der Versprödungsgefahr von Elastomerteilen und

der Gehäusebeschichtung vorzubeugen.

• Bei Einlagerung in Werkstätten beachten: Die Strah-

lung und die Gase, die beim Elektroschweißen ent-

stehen, zerstören die Elastomere der Dichtungen.

• Bei längerer Einlagerung ist das Laufrad bzw. der Pro-

peller regelmäßig (halbjährlich) von Hand zu drehen.

Dies verhindert Eindrückmarken in den Lagern und

ein festsetzen des Läufers.

8.3.Wiederinbetriebnahme nach längerer Einlagerung

Die Maschine muss vorWiederinbetriebnahme von Staub

und Ölablagerungen gereinigt werden. Es sind anschlie-

ßend die notwendigen Wartungsmaßnahmen und –arbei-

ten durchzuführen (siehe Kapitel „Instandhaltung“). Die

Gleitringdichtung ist auf ordnungsgemäßen Zustand und

Funktion zu prüfen. Nach Abschluss dieser Arbeiten kann

die Maschine eingebaut (siehe Kapitel „Aufstellung“) und

vom Fachmann an das Stromnetz angeschlossen werden.

Bei der Wiederinbetriebnahme ist das Kapitel „Inbetrieb-

nahme“ zu befolgen.

Die Maschine darf nur im einwandfreien und betriebs-

bereiten Zustand wieder eingeschaltet werden.

9. Störungssuche und -behebung

Um Sach- und Personenschäden bei der Beseitigung von Störungen an der Maschine zu vermeiden,

sind folgende Punkte unbedingt zu beachten:

• Beseitigen Sie eine Störung nur dann, wenn Sie über qualifiziertes Personal verfügen, d.h. die einzelnen Arbeiten sind

von geschultem Fachpersonal durchzuführen, z.B. elektrische Arbeiten müssen vom Elektrofachmann durchgeführt

werden.

• Sichern Sie die Maschine immer gegen unbeabsichtigtes Wiederanlaufen, indem Sie diese vom Stromnetz wegschal-

ten. Treffen Sie geeignete Vorsichtsmaßnahmen.

• Gewährleisten Sie jederzeit die Sicherheitsabschaltung der Maschine durch eine zweite Person.

• Sichern Sie bewegliche Maschinenteile, damit sich niemand verletzen kann.

• Eigenmächtige Änderungen an der Maschine erfolgen auf eigene Gefahr und entheben den Hersteller von jeglichen

Gewährleistungsansprüchen!
