home star 109058 User manual

3 drawer chest
MADE INUSA
MODEL #109058
1
Thank you for purchasing this product.
THIS INSTRUCTION BOOKLET
CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ
AND KEEP FOR FUTURE
REFERENCE.
Lot Number: ____________________
Date Purchased: __________________
DO NOT RETURN YOUR UNIT
TO THE STORE
CONTACT US FIRST
For FAST, FRIENDLY and EFFICIENT service call:
Toll Free: 1-800-668-0490
(8:00am-5pm Monday-Friday EST)
United States and Canada (except holidays)
Or email: [email protected]
Most replacement parts ship from our facility in two
to three business days.
ASSEMBLY INSTRUCTIONS
607 Meacham Road, Statesville, NC 28677
(06-21-17)

Cómoda de 3 gavetas
FABRICADO EN EE.UU
MODELO #109058
2
607 Meacham Road, Statesville, NC 28677
Gracias por adquirir este producto.
ESTE MANUAL DE
INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE DE
SEGURIDAD.POR FAVOR LEA Y
GUARDE PARA EL FUTURO.
Número de lote: ____________________
Fecha de compra: __________________
NO DEVUELVA LA UNIDAD A LA
TIENDA
CONTÁCTENOS PRIMERO
Para servicio rápido, amable y eficiente llame a:
Número gratuito: 1-800-668-0490
(08 am-5 pm Lunes-Viernes EST)
Estados Unidos y Canadá (excepto festivos)
O por correo electrónico:
[email protected]
La mayoría de las piezas de repuesto se envían
desde nuestra planta en dos a tres días hábiles.
INSTRUCCIONES DE
ENSAMBLAJE

Meuble 3 tiroirs
3
MODÈLE N° 109058
FABRIQUÉ AUX ÉTATS-UNIS
607 Meacham Road, Statesville, NC 28677
INSTRUCTIONS
D'ASSEMBLAGE
Merci d'avoir acheté ce produit.
CE LIVRET D'INSTRUCTIONS
CONTIENT D'IMPORTANTES
CONSIGNES DE SÉCURITÉ.
VEUILLEZ LE LIRE ET LE
CONSERVER POUR DES
BESOINS FUTURS.
Numéro du lot : ____________________
Date d'achat : __________________
NE PAS RETOURNER VOTRE UNITÉ
AU MAGASIN
VEUILLEZ D'ABORD NOUS CONTACTER
Pour un service RAPIDE, AMICAL et EFICACE,
veuillez appeler
:
Sans frais : 1-800-668-0490
(de 8 h 00 à 17 h du lundi au vendredi HNE)
États-Unis et Canada (sauf les jours fériés)
Ou par courriel : [email protected]
La plupart des pièces de rechange sont expédiées
depuis notre usine en deux à trois jours ouvrables.

4
and pull firmly but smoothly until the label comes off. Dust as needed with a
cleanser (Windex or Pledge) over the part label. Then lift a corner of the label
To remove part labels, gently rub a soft cloth moistened with a mild household
stick, shoe polish, or a crayon.
Photos and additional information may be requested to validate claim.
If you feel the item is defective beyond resolution with part replacements,
between 8:00am-5:00pm, Monday through Friday (Eastern Time). Holiday
If you have any questions about your new furniture, just call 1-800-668-0490
locate the right item when you need it. If any parts are missing or defective
attractive and functional.
step-by-step instruction carefully, and you will have furniture that is both
We suggest starting with the subassembly of the parts before beginning
READ THE INSTRUCTIONS. Before you begin assembly, read the instructions carefully.
Note the arrow direction on each panel when assembling the case.
Our easy-to-assemble furniture is easy to put together. Just follow these
NOTE!
This cabinet should take an average time of 80 minutes to build. Having a
helper with building this unit will simplify and speed up the assembly process.
Assembly should be done in a dry location on a flat, level surface.
Here’s How:
NOTE: SOME PARTS MAY NOT BE IDENTIFIED WITH LABELS.
Furniture Care
please return this product with your receipt to the place of purchase.
weekends will not be staffed. Have the part number handy when you call.
the main assembly.
IDENTIFY THE PIECES AND HARDWARE. First, lay all the parts and hardware
out on the floor surface as you see them in the Parts List. This will help you
please contact our customer service.
clean, lint-free absorbent cloth. Spray furniture polish may be used when
cleaning. Scratches and nicks can be touched up with a furniture touch-up

5
Este gabinete requerirá un tiempo promedio de 80 minutos para ser construido.
Tener un ayudante para la construcción de esta unidad simplificará y acelerará el
proceso de montaje.
¡AVISO!
•
• El ensamblaje debe hacerse en un lugar seco sobre una superficie plana y nivelada.
• Tenga en cuenta la dirección de la flecha en cada panel al ensamblar la caja.
Nuestros muebles de fácil montaje son fáciles de armar. Sólo tienes que seguir estos
paso a paso las instrucciones con cuidado, y usted tendrá el mobiliario que es a la vez
atractivo y funcional.
He aquí cómo:
Si usted tiene alguna pregunta sobre sus muebles nuevos, simplemente llame a
1-800-668-0490 entre las 8:00 am - 5:00 pm, de lunes a viernes (hora del este). No
serán atendidos los fines de semana festivos. Tenga el número de pieza a mano
cuando llame.
Si usted siente que el artículo esta defectuoso mas allá de la resolución con un
reemplazo de piezas, por favor devuelva este producto con su recibo al lugar de
compra. Fotos e información adicional pueden ser solicitados para validar
reclamación.
Cuidado de Muebles
Para quitar las etiquetas de piezas, frote suavemente con un paño suave humedecido con un
limpiador doméstico suave (Windex o Pledge) sobre la etiqueta de la parte. A continuación,
levante una esquina de la etiqueta y tire con firmeza pero con suavidad hasta que la etiqueta
se despegue. El polvo, según sea necesario con un paño absorbente limpio y sin pelusa.
Aerosol pulidor de muebles puede ser utilizado durante la limpieza. Los arañazos y
rasguños pueden retocarse con un lápiz de retoque para muebles, betún de zapatos, o un
lápiz de color.
NOTA: ALGUNAS PARTES NO PUEDEN SER IDENTIFICADOS CON ETIQUETAS.
LEA LAS INSTRUCCIONES. Antes de comenzar el montaje, lea cuidadosamente las
instrucciones. Sugerimos comenzar con el subconjunto de las partes antes de
comenzar el ensamblaje principal.
IDENTIFICAR LAS PIEZAS Y EQUIPOS. En primer lugar, poner todas las piezas y
herrajes a cabo en la superficie del suelo como los ves en la Lista de piezas. Esto
le ayudará a localizar el artículo correcto cuando usted lo necesite. Si falta alguna
pieza o defectuoso por favor póngase en contacto con nuestro servicio al cliente.

6
Entretien de votre meuble
REMARQUE !
• L'assemblage devrait être effectué dans un endroit sec, sur une surface plane.
• Prenez note du sens de la flèche sur chaque panneau lors de l'assemblage de la boîte.
Notre meuble facile à monter est facilement assemblable. Il suffit de suivre ces
instructions attentivement étape par étape, et vous aurez des meubles qui sont
à la fois attrayants et fonctionnels.
Voici comment :
Si vous avez des questions au sujet de votre nouveau meuble, veuillez appeler le
1-800-668-0490 entre 08 h 00 et 17 h 00, du lundi au vendredi (heure de l'Est). Le service ne
sera pas assuré durant les weekends de vacances. Assurez-vous d’avoir le numéro de la
pièce à portée de main lorsque vous appelez.
Si vous sentez que le produit est défectueux au-delà d'une résolution par le biais d'un
remplacement de pièces, veuillez retourner ce produit avec votre reçu au lieu d'achat. Des
photos et des informations supplémentaires peuvent être demandées afin de valider la
réclamation.
Pour retirer les étiquettes collées sur les diverses pièce, frottez légèrement à l'aide d'un
chiffon doux imbibé d'un détergent ménager non agressif (Windex ou Pledge) surl'étiquette
de la pièce en question. Ensuite, soulevez un coin de l'étiquette puis tirez dessus fermement
mais doucement jusqu'à ce que l'étiquette se décolle. Dépoussiérez au besoin à l'aide d'un
chiffon propre absorbant non pelucheux. Un poli à meubles en aérosol peut être utilisé lors
du nettoyage. Les rayures et les entailles peuvent être retouchées à l'aide d'un bâtonnet à
retouche, du cirage à chaussures ou un crayon.
REMARQUE : CERTAINES PIÈCES PEUVENT NE PAS ÊTRE IDENTIFIÉES AVEC
DES ÉTIQUETTES.
IDENTIFIER LES PIÈCES ET ACCESSOIRES. Tout d'abord, disposez toutes les
pièces et le matériel sur la surface du sol comme vous les voyez dans la liste des
pièces. Cela vous aidera à localiser l'article nécessaire lorsque vous en avez
besoin. Si des pièces sont manquantes ou défectueuses, veuillez contacter notre
service à la clientèle.
LIRE LES INSTRUCTIONS. Avant de commencer l'assemblage, lisez attentivement
les instructions. Nous suggérons de commencer par le sous-ensemble des parties
avant de commencer l'assemblage principal.
• Ce meuble devrait être en moyenne construit en 80 minutes. La présence d’une
personne supplémentaire pour construire l’unité pourra simplifier et accélérer le
processus d’assemblage.

7

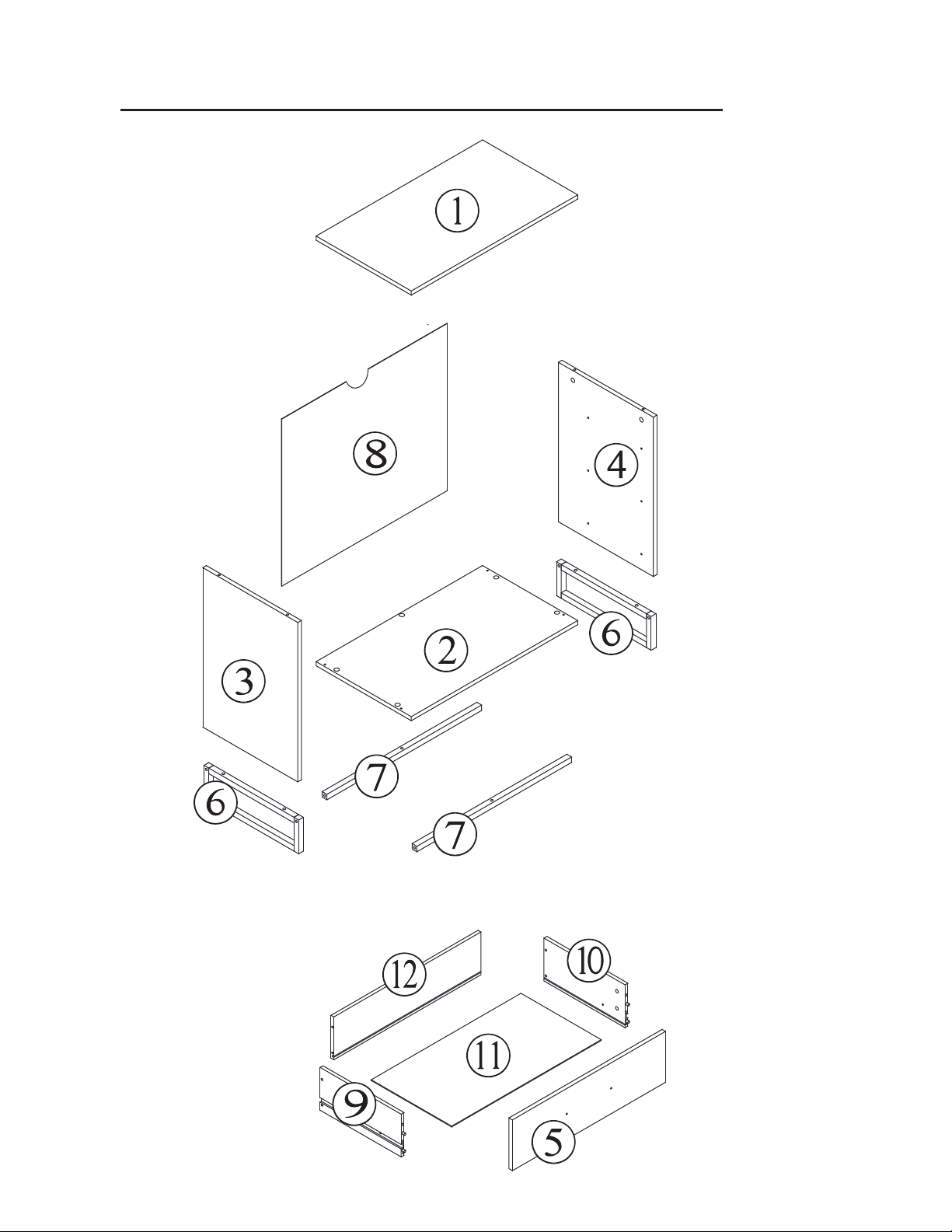

Parts list/Liste des pièces/Lista de piezas
x3
(9058-T)
(9058-BTM)
(9057-GL)
(9057-GR)
(9057-DF)
(PWP-DB-635x160)
(PWP-DSL-350x160)
(PWP-DSR-350x160)
(9914A-DBM)
(706-001)
(CTN-9058-BP)

8
H67 x 16 H62 x 4 H64 x 12 H60 x 12
H58 x 6 H77 x 1
Using the wrong screw will cause
damage.
Before beginning assembly check
each type of screw.
Carefully study the screw below
(ACTUAL SIZE).
L'utilisation d'une vis incorrecte
causera des dommages.
Avant de commencer l'assemblage,
Étudiez attentivement les illustrations
des vis ci-dessous
(TAILLE RÉELLE).
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de ensamblar revise los tipos
de tornillos.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL).
Note/Rema r que/Nota
H78 x 2
H79 x 1
H90 x 5
1
Hardware Kit / Juego de Herrajes / Kit matériel
H53 x 30
H68 x 12H50 x 4
H81x 1H82 x 1 H71 x 6
HH1 x 3 HM2 x 1HM1 x 4
H89x 5

9
ACTUAL SIZE/TAILLE RÉELLE / ESCALA REAL
M4x8mm
M5x40mm
M8x25mm
Φ6.3x10mm
Φ6.8x40mm
M3x19mm
M6x35mm
2
1345678910cm
PHILLIPS / ESTRELLA / ÉTOILE HAMMER / MARTILLO / MARTEAU
Φ4x16mm
Φ4x32mm

10
1 Tools Required(not included) :
Herramientas necesarias (No incluido) :
Outils nécessaires (Non inclus) :
Hammer
Martillo
Marteau
Phillips screwdriver
Desarmador en cruz
Tournevis Philips
3 x (H71)
6 x (H60)
3 x (H71)
6 x (H60)
Finished Edge
Borde Terminado
Bord Fini
Finished Edge
Borde Terminado
Bord Fini

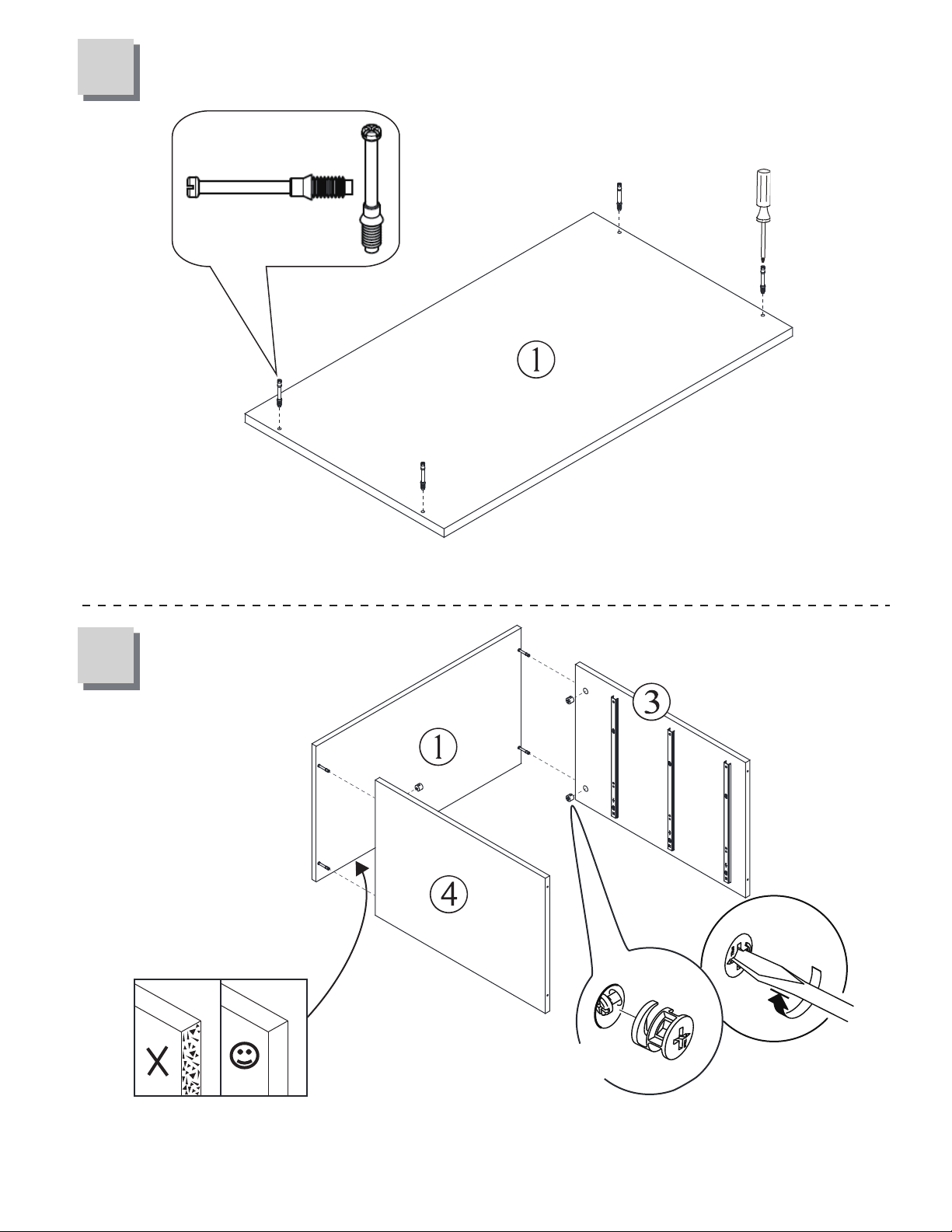

11
2
3
4 x (H67)
4 x (H62)
Finished Edge
Borde Terminado
Bord Fini

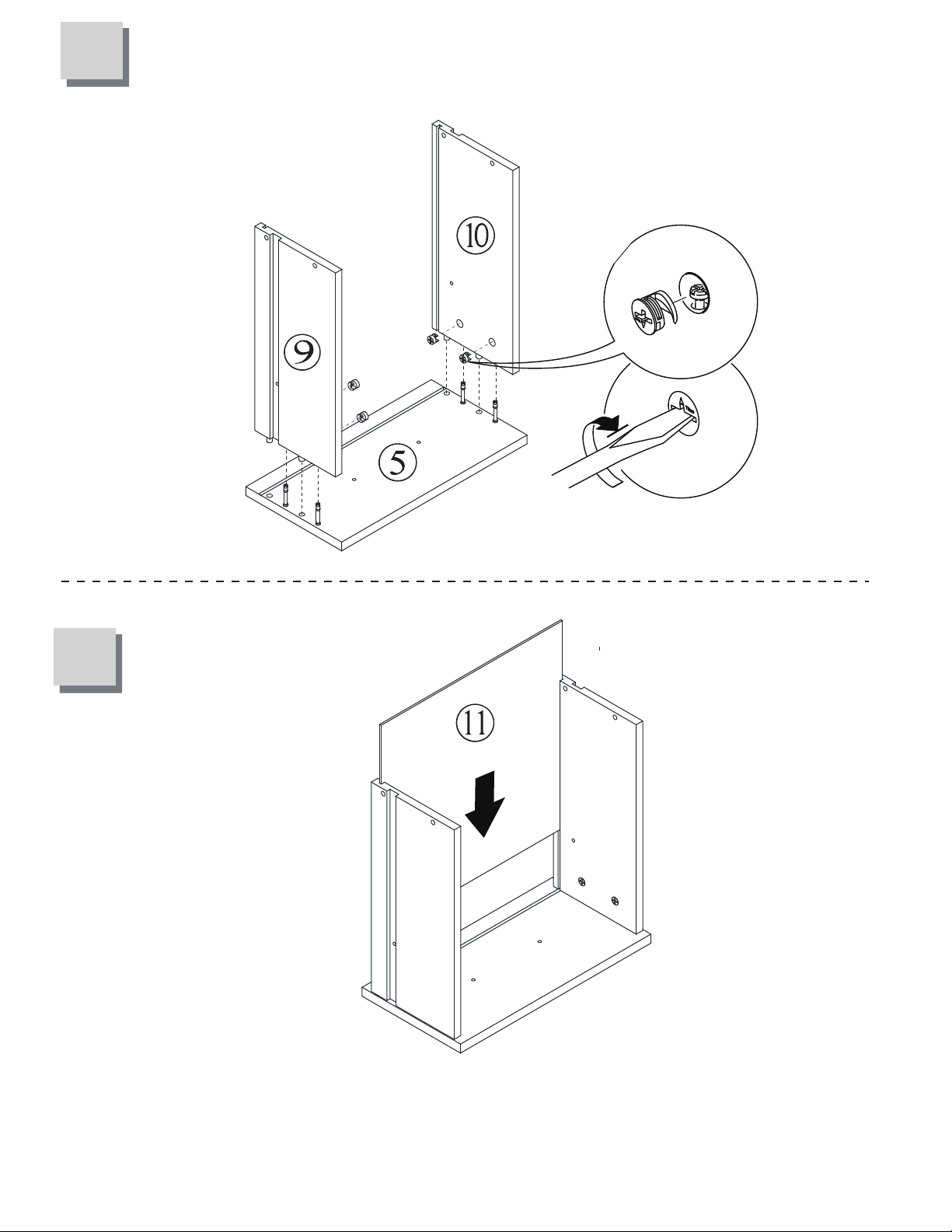

12
4
5
5 x (H90)
4 x (H50)
Finished Edge
Borde Terminado
Bord Fini
4 x (HM1)
(HM2)

7
13
6
5 x (H89)
30 x (H53)
°90

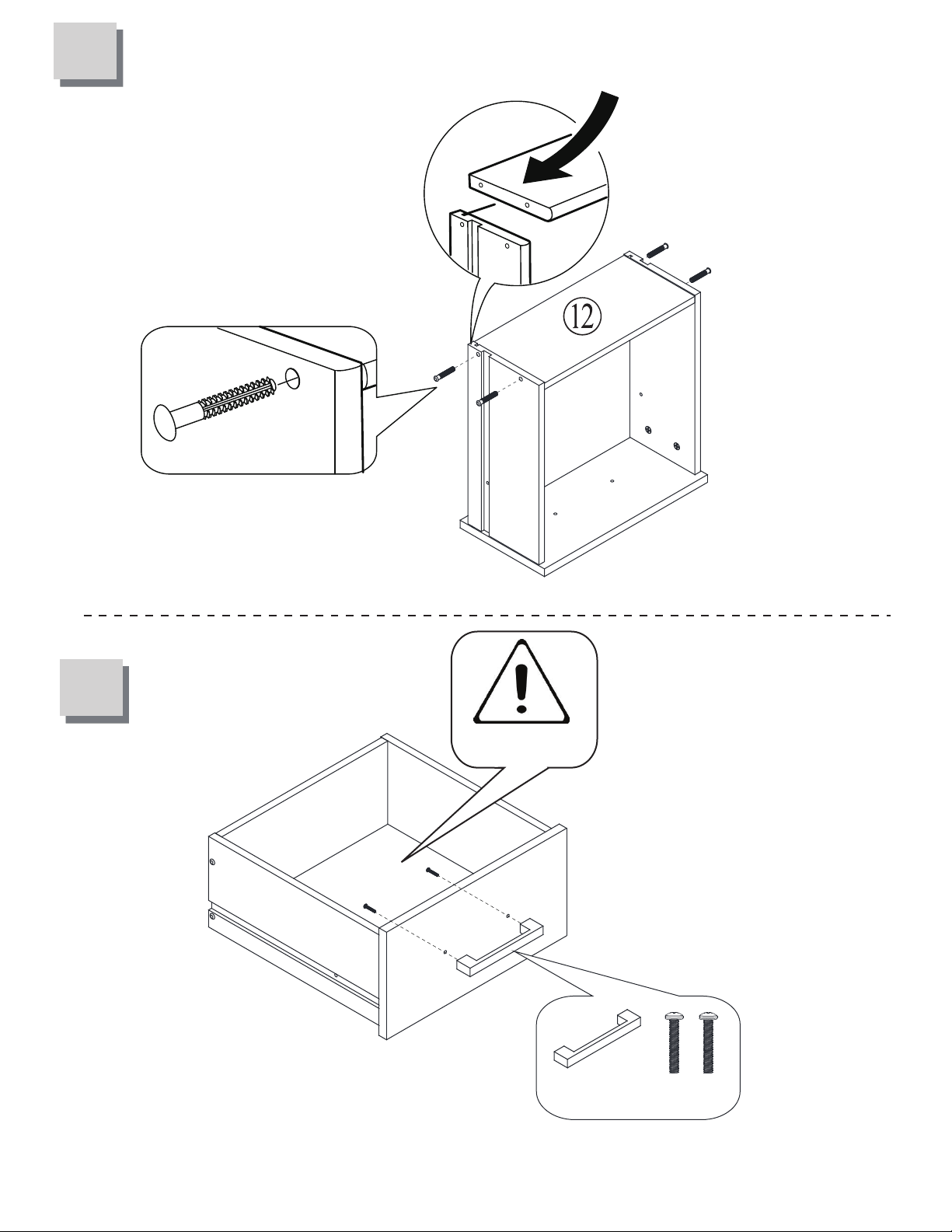

14
8
4 x (H67)
3x

15
9
10
4 x (H64)

16
11
12
4 x (H68)
1 x (HH1)
15 LBS MAX.

OPTION 1.
OPTION` 2.
OPTION 2:
OPTION 1:
WALL
PARED
WARNING:
Serious or fatal crushing injuries can
occur from furniture tip-over. To
prevent this furniture from tipping
over it must be permanently fixed to
the wall.
ADVERTENCIA:
Pueden producirse lesiones graves o
fatales si se vuelca un mueble. Para
evitar la volcadura de un mueble,
debe fijarse permanentemente a la
pared.
AVERTISSEMENT:
Risque de blessure grave en cas de
chute du meuble. Pour éviter que le
meuble ne bascule, il faut le fixer au
mur de façon permanente.
17

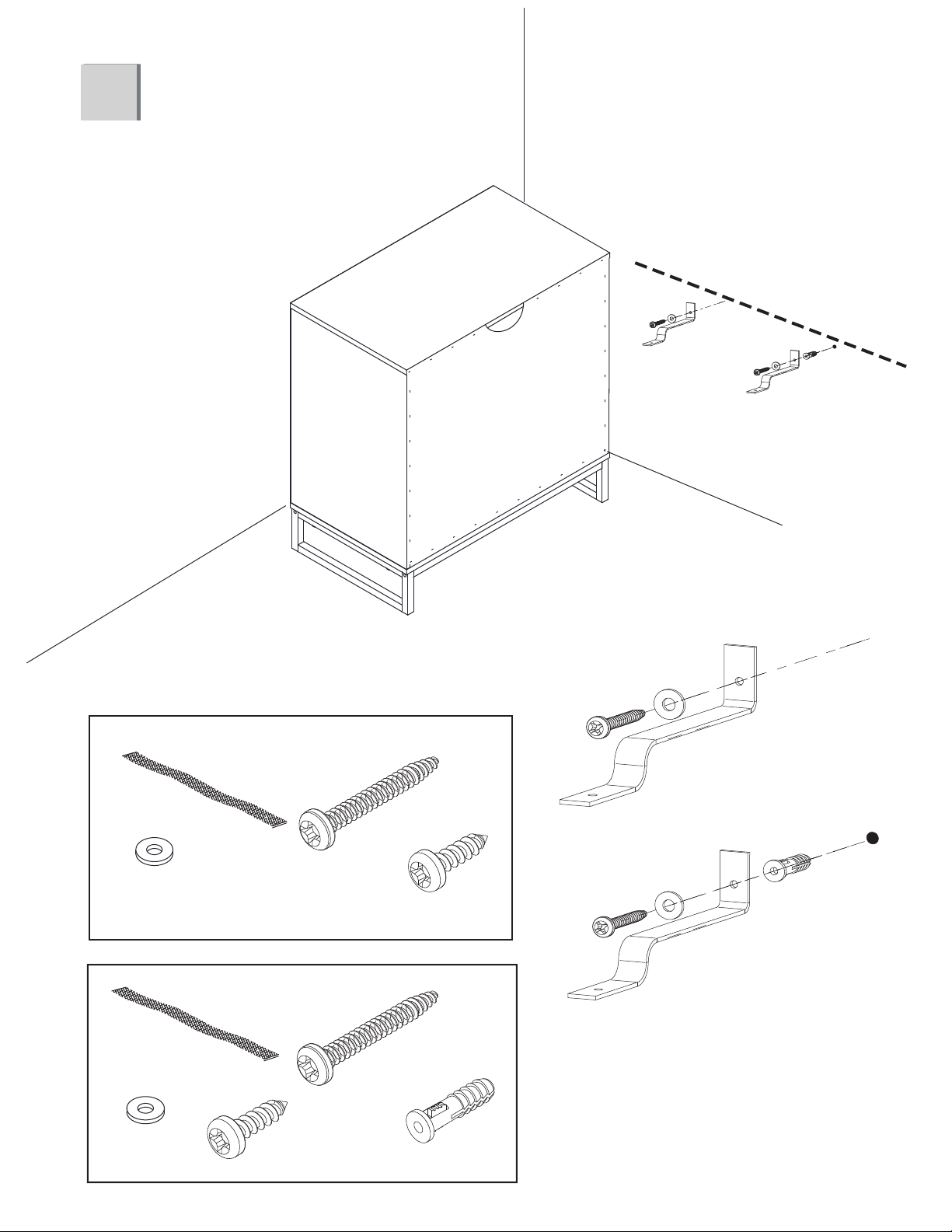

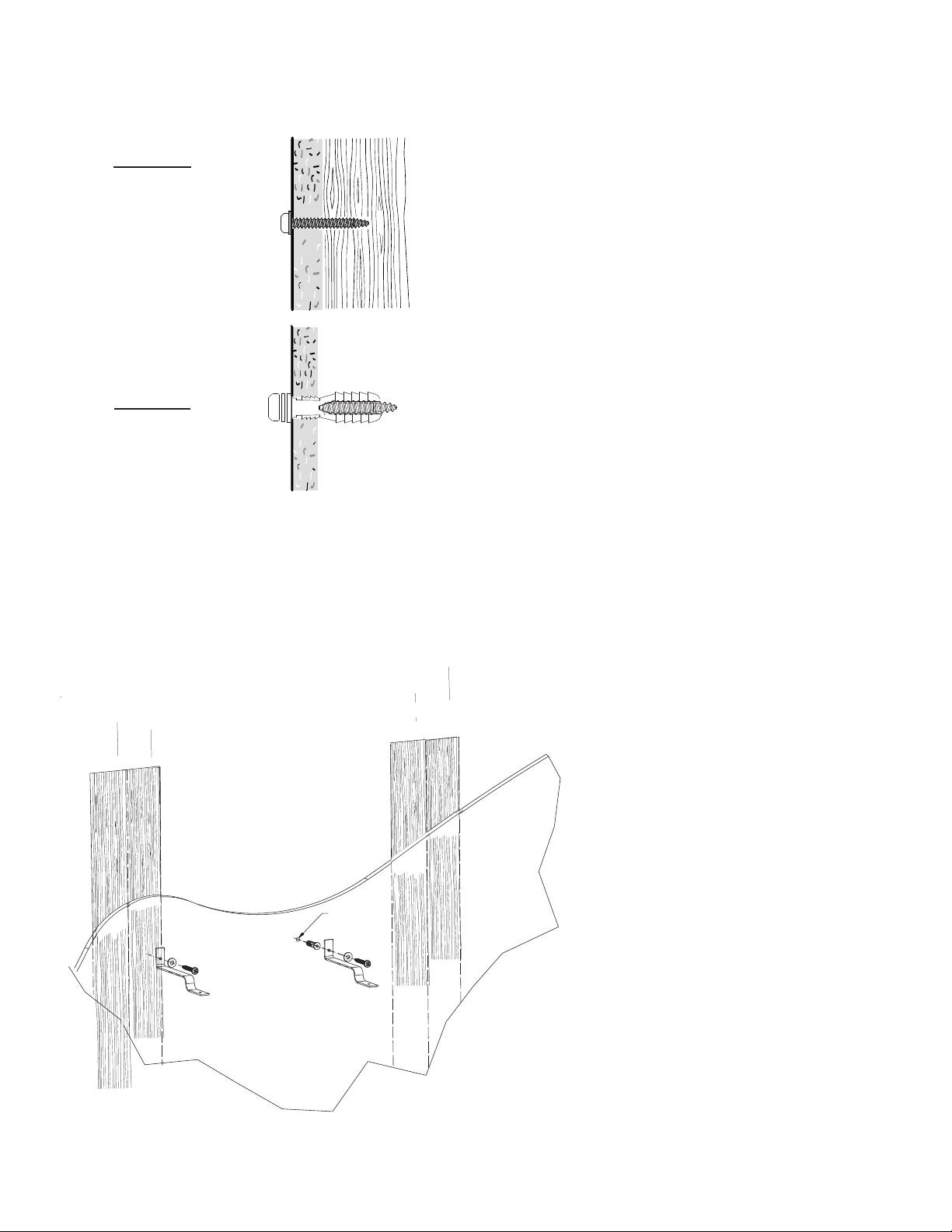

TIP KIT WALL ANCHORING INSTALLATION
Option 1:
• Locate stud in wall. Screw strap into stud
using long screw and washer.
Option 2:
• Drill through wall board using ¼ inch drill
bit.
• Insert wall anchor.
• Screw strap into wall anchor using long
screw and washer.
INSTALACION DEL ANCLA DE PARED.
Opcion 1:
• Localize la viga en la pared. Atornille la correa
usando el tornillo largo y la arandela.
Opcion 2:
• Perfore la pared usando una broca de ¼
de pulgada.
• Inserte el ancla de pared
• Atornille la correa al ancla de pared usando
el tornillo largo y la arandela.

OPTION 2:
OPTION 1:
H78 x 2
H79 x 1
H77 x 1
H82 x 1
OPTION 1:
H78 x 2
H77 x 1
H79 x 1
H82 x 1
OPTION 2:
13
18
H81 x1
option 1:
option 2:

14
2.
H77
H78
H79
1.
H79
TIP KIT WALL ANCHORING INSTALLATION
4. Move unit towards wall and insert strap
through cut out.
5. Screw strap into underside of top of unit
using short screw and washer.
INSTALACION DEL ANCLA DE PARED
4. Mueva la unidad hacia la pared e inserte
la correa por la parte cortada.
5. Atornille la correa por la parte de abajo
de la tapa de la unidad usando el tornillo
corto y la arandela
19

20
15
1 x (H58)
1 x (H58)
Serious or fatal crushing injuries can
occur from furniture tip over. To help
prevent tip-over:
-Install tip-over restraint provided.
-Place heaviest items in the lower drawers.
-Unless specifically designed to
accommodate, do not set TVs or other
heavy objects on top of this product.
-Never allow children to climb or hang on
drawers, doors or shelves.
-Never open more than one drawer at a
time.
(OR)
-Do not defeat or remove drawer interlock
system (if applicable).
Use of tip-over restraints may only
reduce, but not eliminate, the risk of tip-
over.
This is a permanent label. Do not remove.
WARNING
Serious or fatal crushing injuries can
occur from furniture tip over. To help
prevent tip-over:
-Install tip-over restraint provided.
-Place heaviest items in the lower drawers.
-Unless specifically designed to
accommodate, do not set TVs or other
heavy objects on top of this product.
-Never allow children to climb or hang on
drawers, doors or shelves.
-Never open more than one drawer at a
time.
(OR)
-Do not defeat or remove drawer interlock
system (if applicable).
Use of tip-over restraints may only
reduce, but not eliminate, the risk of tip-
over.
This is a permanent label. Do not remove.
WARNING
P
W
E
M
F
N
N
PART: #
W:\Refere
EDGE IN
MATERI
FINISH(
NOTES:
NOTES:
PART: #8x1.25_Phillips Pan
W:\Reference\CAD\Homestar Inventor Libra
EDGE INFO:
MATERIAL:
FINISH(S):
NOTES:
NOTES:
35 LBS MAX.
