HomeMatic HM-LC-Dim1L-Pl-3 User manual
Bedienungsanleitung S. 2
Operating Manual p. 23
Funk-Dimmaktor 1fach, Phasenanschnitt,
Zwischenstecker
Wireless Dimming Actuator 1-channel,
leading edge, plug adapter
HM-LC-Dim1L-Pl-3
2 3
1. Ausgabe Deutsch 08/2013
Dokumentation © 2013 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustim-
mung des Herausgebers darf dieses Handbuch auch
nicht auszugsweise in irgendeiner Form reproduziert
werden oder unter Verwendung elektronischer, mecha-
nischer oder chemischer Verfahren vervielfältigt oder
verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch
drucktechnische Mängel oder Druckfehler aufweist.
Die Angaben in diesem Handbuch werden jedoch re-
gelmäßig überprüft und Korrekturen in der nächsten
Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir
keine Haftung.
Alle Warenzeichen und Schutzrechte werden aner-
kannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts
können ohne Vorankündigung vorgenommen werden.
132084 / V 1.4
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung...........................4
2 Gefahrenhinweise............................................5
3 Funktion...........................................................8
4 Allgemeine Systeminformation zu
HomeMatic.....................................................10
5 Allgemeine Hinweise zum Funkbetrieb..........10
6 Inbetriebnahme..............................................12
6.1 Einfache Bedienfunktionen am Gerät............12
6.2 Anlernen ........................................................12
6.2.1 Anlernen an HomeMatic-Geräte....................13
6.2.2 Anlernen an eine HomeMatic Zentrale ..........14
7 Bedienung......................................................17
8 Zurücksetzen in den Auslieferungszustand ...18
9 Rückmeldungen der Geräte-LED ..................18
9.1 Blinkcodes .....................................................18
9.2 Anzeige des Betriebszustandes ....................19
10 Verhalten nach Spannungswiederkehr..........19
11 Wartung und Reinigung .................................20
12 Technische Daten ..........................................21
4 5
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
HomeMatic Komponenten in Betrieb nehmen. Bewah-
ren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungs-
anleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr
hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen zur Verwendung des
Gerätes in Verbindung mit der HomeMatic
Zentrale.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen zur Verwendung des
Gerätes in Verbindung mit der QIVICON
Home Base.
2 Gefahrenhinweise
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeach-
ten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen
Fällen erlischt jeder Garantieanspruch! Für
Folgeschäden übernehmen wir keine Haftung!
Öffnen Sie das Gerät nicht. Es enthält keine
durch den Anwender zu wartenden Teile. Das
Öffnen des Gerätes birgt die Gefahr eines
Stromschlages. Im Fehlerfall schicken Sie das
Gerät an den Service.
Das Gerät nicht verwenden, wenn es von
außen erkennbare Schäden z. B. am Gehäuse
bzw. eine Funktionsstörung aufweist. Im
Zweifelsfall das Gerät von einer Fachkraft oder
unserem Service prüfen lassen.
Aus Sicherheits- und Zulassungsgründen (CE)
ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet.
6 7
Betreiben Sie das Gerät nur in Innenräumen
und vermeiden Sie den Einuss von Feuchtig-
keit, Staub sowie unmittelbare Sonnen- oder
andere Wärmebestrahlung.
Das Gerät ist kein Spielzeug, erlauben Sie
Kindern nicht damit zu spielen. Lassen Sie das
Verpackungsmaterial nicht achtlos liegen,
Plastikfolien/-tüten, Styroporteile, etc., könnten
für Kinder zu einem gefährlichen Spielzeug
werden.
Beachten Sie vor Anschluss eines Verbrauchers
die technischen Daten, insbesondere die
maximal zulässige Schaltleistung und Art des
anzuschließenden Verbrauchers! Alle
Lastangaben beziehen sich auf ohmsche
Lasten! Belasten Sie das Gerät nur bis zur
angegebenen Leistungsgrenze. Eine
Überlastung kann zur Zerstörung des Gerätes,
zu einem Brand oder elektrischen Unfall führen.
Der Phasenanschnitt-Dimmer ist nur für
Glühlampen, HV-Halogenlampen und
NV-Halogenlampen mit konventionellen Trafos
geignet!
Das Gerät darf nur an eine leicht zugängliche
Netz-Steckdose angeschlossen werden. Bei
Gefahr ist das Gerät aus der Netz-Steckdose
zu ziehen.
HomeMatic-Zwischenstecker dürfen
nicht hintereinander gesteckt werden.
Verwenden Sie den Zwischenstecker nur in fest
installierten Steckdosen mit Schutzkontakten
nicht in Steckdosenleisten oder mit Verlänge-
rungskabeln.
Schließen Sie keine Endgeräte an den
Zwischenstecker an, deren unbeaufsichtigtes
Einschalten Brände oder andere Schäden
verursachen könnte (z. B. Deko-Lampe mit
Stoffverkleidung).
Ziehen Sie grundsätzlich den Stecker des
Endgerätes aus dem Zwischenstecker, bevor
Sie Veränderungen am Endgerät vornehmen
(z. B. Glühlampenwechsel).
8 9
kann über eine Zentrale oder einen Kongurationsad-
apter individuell konguriert werden.
Jeder andere Einsatz, als der in dieser
Bedienungsanleitung beschriebene, ist nicht
bestimmungsgemäß und führt zu Garantie- und
Haftungsausschluss.
A Geräte-LED
B Kanaltaste
C Sicherungshalter
Verlegen Sie Kabel stets so, dass diese nicht
zu Gefährdungen für Menschen und Haustiere
führen können.
Das Gerät ist nicht zum Freischalten geeignet.
Die Last ist nicht galvanisch vom Netz getrennt.
Reinigen Sie das Gerät nur nach Entfernen aus
der Steckdose mit einem trockenen Leinen-
tuch, das bei starken Verschmutzungen leicht
angefeuchtet sein kann. Verwenden Sie zur
Reinigung keine lösemittelhaltigen Reinigungs-
mittel. Achten Sie darauf, dass keine
Feuchtigkeit in das Geräteinnere gelangt.
3 Funktion
Der Funk-Dimmaktor im Zwischensteckergehäuse
ermöglicht das Dimmen von angeschlossenen Lam-
pen per Funk. Die Geräte können schnell und ohne
Werkzeug montiert werden. Mit dem Zwischenstecker
ist sowohl eine einfache Bedienung am Gerät als auch
das Anlernen von mehreren HomeMatic-Fernbedie-
nungen möglich. Die Signal-LED zeigt durch Leuchten
oder Blinken unterschiedliche Betriebszustände des
Aktors an. Die maximale Einschaltdauer der Geräte
10 11
4 Allgemeine Systeminformation
zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuersy-
stems und arbeitet mit dem bidirektionalen BidCoS®
Funkprotokoll.
Alle Geräte werden mit einer Standardkonguration
ausgeliefert. Darüber hinaus ist die Funktion des Ge-
rätes über ein Programmiergerät und Software kon-
gurierbar. Welcher weitergehende Funktionsumfang
sich damit ergibt, und welche Zusatzfunktionen sich
im HomeMatic System im Zusammenspiel mit weite-
ren Komponenten ergeben, entnehmen Sie bitte dem
HomeMatic WebUI Handbuch.
Alle technischen Dokumente und Updates nden Sie
stets aktuell unter www.homematic.com.
5 Allgemeine Hinweise zum Funk-
betrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert weshalb Störungen nicht
ausgeschlossen werden können.
Weitere Störeinüsse können hervorgerufen werden
durch Schaltvorgänge, Elektromotoren oder defekte
Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung
und den Empfangseigenschaften der
Empfänger spielen Umwelteinüsse wie
Luftfeuchtigkeit neben baulichen Gegeben-
heiten vor Ort eine wichtige Rolle.
Wird beim Dimmaktor die „gesicherte
Übertragung“ (AES) aktiviert, bedeutet dies:
• höheres Kommunikationsaufkommen,
• Aktor-Gruppen können nicht mehr gleichzeitig
Befehle ausführen,
• Dimmen über eine HomeMatic Fernbedienung
nur noch mit reduzierter Geschwindigkeit sowie
• Dimmen mit mehr als einem Gerät pro Sender-
kanal / Tastenpaar ist nicht mehr möglich.
Weitere Informationen zur gesicherten Übertragung
(AES) nden Sie im HomeMatic WebUI Handbuch un-
ter www.homematic.com.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich
dieses Gerät in Übereinstimmung mit den grundlegen-
den Anforderungen und den anderen relevanten Vor-
schriften der Richtlinie 1999/5/EG bendet.
Die vollständige Konformitätserklärung nden Sie un-
ter www.homematic.com.
12 13
6 Inbetriebnahme
6.1 Einfache Bedienfunktionen am Gerät
Über die Kanaltaste können Sie den Aktor sofort be-
dienen (Anlernen nicht erforderlich) und die korrekte
elektrische Installation überprüfen. Der Taster verhält
sich wie ein AN/AUS Toggle-Taster.
Zum Bedienen wird nur der kurze Tastendruck verwen-
det. Der lange Tastendruck (länger als 4 Sekunden)
versetzt den Aktor in den Anlernmodus.
6.2 Anlernen
Bitte lesen Sie diesen Abschnitt vollständig,
bevor Sie mit dem Anlernen beginnen.
Um das Gerät mit QIVICON nutzen zu können,
müssen Sie es zunächst mit Ihrer QIVICON
Home Base verbinden.
Melden Sie sich dazu bitte bei „Mein QIVICON“
unter www.qivicon.com/login an. Wählen Sie
dort „Gerät hinzufügen“ und folgen Sie den An-
weisungen.
Damit der Funk-Dimmaktor in Ihr HomeMatic System
integriert wird und mit anderen HomeMatic-Kompo-
nenten (z. B. einem HomeMatic Fensterkontakt) kom-
munizieren kann, muss das Gerät zunächst angelernt
werden. Sie können den HomeMatic Funk-Dimmaktor
an andere HomeMatic-Geräte oder an die HomeMatic
Zentrale anlernen:
6.2.1 Anlernen an HomeMatic-Geräte
Wenn Sie den Funk-Dimmaktor an ein oder mehrere
Geräte anlernen möchten, müssen die beiden zu ver-
knüpfenden Geräte in den Anlernmodus gebracht wer-
den. Dafür gehen Sie wie folgt vor:
Halten Sie beim Anlernen einen Mindestabstand
von 50 cm zwischen den HomeMatic Geräten ein.
Aktivieren Sie zunächst den Anlernmodus am Funk-
Dimmaktor.
• Halten Sie die Kanaltaste für mindestens 4 Sekun-
den gedrückt. Dauerhaftes Blinken der Geräte-LED
signalisiert den Anlernmodus. Die Anlernzeit beträgt
max. 20 Sekunden.
• Versetzen Sie jetzt das Gerät, das Sie an den Funk-
Dimmaktor anlernen möchten, in den Anlernmodus.
Bitte entnehmen Sie der Bedienungsanleitung des
14 15
Anlernpartners, wie Sie ihn in den Anlernmodus
versetzen.
Wenn kein Anlernen erfolgt, wird der Anlernmo-
dus automatisch nach 20 Sekunden beendet.
Benden sich andere Geräte im Anlernmodus,
werden diese angelernt.

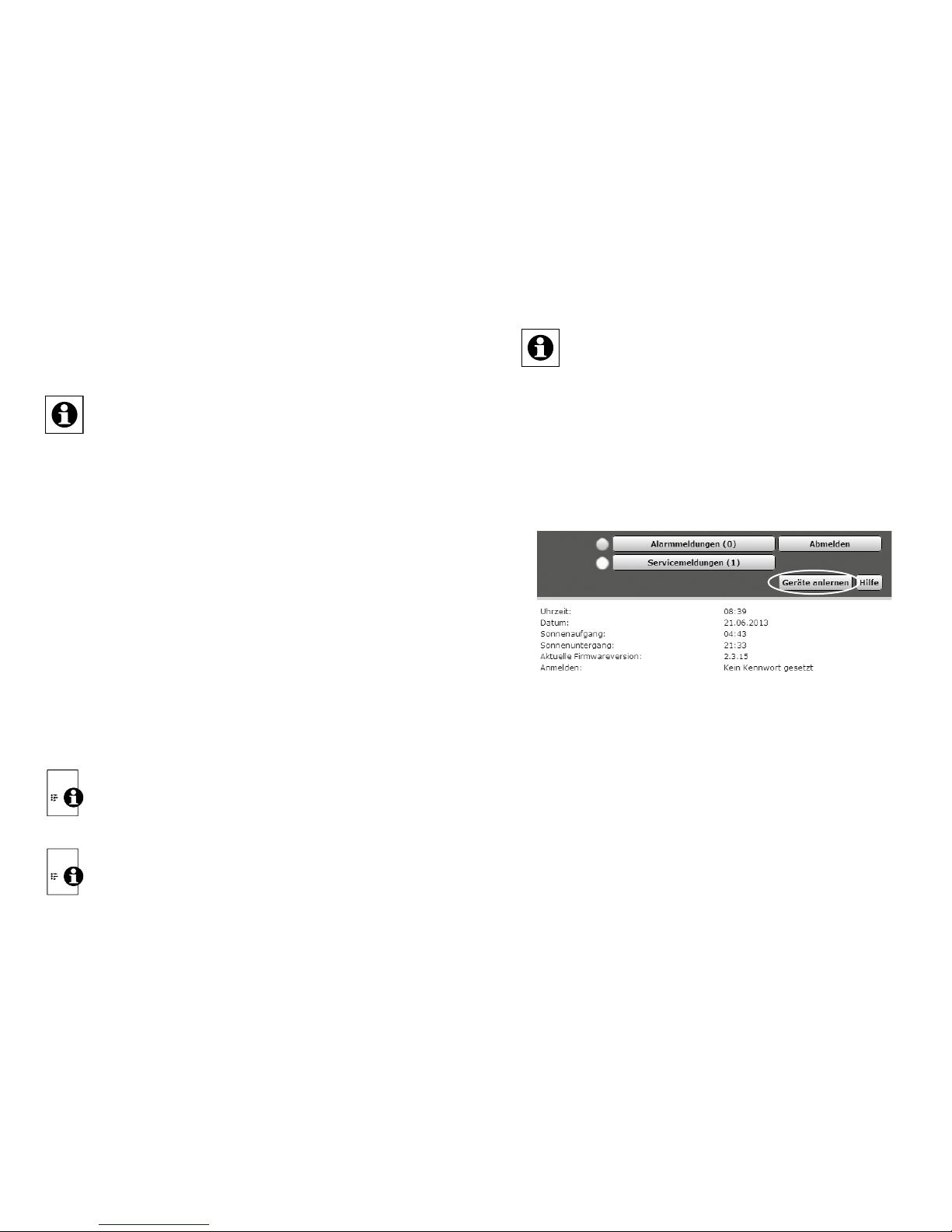

6.2.2 Anlernen an eine HomeMatic Zentrale
Um Ihr Gerät softwarebasiert und komfortabel
• steuern und kongurieren,
• direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,
muss es zunächst an die HomeMatic Zentrale an-
gelernt werden. Das Anlernen neuer Geräte an die
Zentrale erfolgt über die HomeMatic Bedienoberäche
„WebUI“.
Sobald eine Komponente an eine Zentrale
angelernt ist, kann sie nur noch über diese mit
anderen Komponenten verknüpft werden.
Jede Komponente kann immer nur an eine
Zentrale angelernt werden.
Halten Sie beim Anlernen einen Mindestabstand
von 50 cm zwischen den HomeMatic Geräten
und der Zentrale ein.
Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie
wie folgt vor:
• Öffnen Sie die WebUI-Bedienoberäche in Ihrem
Browser. Klicken Sie auf den Button „Geräte anler-
nen“ im rechten Bildschirmbereich.
• Um den Anlernmodus zu aktivieren, klicken Sie auf
„BidCoS-RF Anlernmodus“.
• Der Anlernmodus ist für 60 Sekunden aktiv. Das Info-
feld zeigt die aktuell noch verbleibende Anlernzeit.
• Versetzen Sie innerhalb dieser Anlernzeit auch den
Funk-Dimmaktor in den Anlernmodus. Halten Sie
die Kanaltaste für mindestens 4 Sekunden gedrückt.
Dauerhaftes Blinken der Geräte-LED signalisiert den
Anlernmodus.
16 17
• Nach kurzer Zeit erscheint das neu angelernte Gerät
im Posteingang Ihrer Bedienoberäche. Der Button
„Posteingang“ zeigt dabei an, wie viele neue Geräte
erfolgreich angelernt wurden.
• Lernen Sie ggf. weitere Geräte an, indem Sie die
vorher beschriebenen Schritte für jedes Gerät wie-
derholen.
• Kongurieren Sie nun die neu angelernten Geräte im
Posteingang wie im Abschnitt „Neu angelernte Ge-
räte kongurieren“ beschrieben.
Neu angelernte Geräte kongurieren
Nachdem Sie Ihren Funk-Dimmaktor an die Home-
Matic Zentrale angelernt haben, wird er in den „Po-
steingang“ verschoben. Hier muss Ihr Gerät und die
dazugehörigen Kanäle zunächst konguriert werden,
damit es für Bedien- und Kongurationsaufgaben zur
Verfügung steht. Vergeben Sie einen Namen und ord-
nen Sie das Gerät einem Raum zu. Sie haben zusätz-
lich die Möglichkeit, einzelne Parametereinstellungen
vorzunehmen.
Anschließend können Sie Ihr Gerät über die WebUI
steuern und kongurieren, direkt mit anderen Geräten
verknüpfen oder in Zentralenprogrammen nutzen. Ein-
zelheiten hierzu entnehmen Sie bitte dem HomeMatic
WebUI Handbuch (zu nden im Download-Bereich der
Website www.homematic.com).
7 Bedienung
Nach dem Anlernen stehen einfache Bedienfunktionen
über die angelernten Bedienelemente zur Verfügung:
Kurzer Tastendruck: AN/AUS
Langer Tastendruck: Dimmen
Dabei ergibt sich folgendes Verhalten:
Taste Verhalten
Kurzer Tastendruck
„EIN“-Taste
AN
Kurzer Tastendruck
„AUS“-Taste
AUS
Langer Tastendruck
„EIN“-Taste
Hoch dimmen
Langer Tastendruck
„AUS“-Taste
Runter dimmen
18 19
8 Zurücksetzen in den Ausliefe-
rungszustand
Um den Aktor in den Auslieferungszustand zurückzu-
setzen, versetzen Sie das Gerät über die (erste) Ka-
naltaste in den Anlernmodus (mindestens 4 Sekunden
Taste gedrückt halten). Bendet sich das Gerät im An-
lernmodus, halten Sie erneut die (erste) Kanaltaste für
mindestens 4 Sekunden gedrückt. Schnelles Blinken
der Geräte-LED zeigt das Rücksetzen des Aktors an.
9 Rückmeldungen der Geräte-
LED
9.1 Blinkcodes
Verschiedene Zustände des Aktors werden durch Blin-
ken der Kanal-LED/Kanal-LEDs angezeigt:
Blinken Rückmeldung
Langsames Blinken Anlernmodus
Schnelles Blinken Reset
1 x lang, 1 x kurz Sende-Limit (Duty-Cycle)
erreicht
1 x lang, 2 x kurz Gerät defekt
9.2 Anzeige des Betriebszustandes
Sobald der Aktor eingeschaltet ist, leuchtet die Geräte-
LED dauerhaft.
Nach Konguration des Aktors über die Zentrale oder
über ein Programmiertool zeigt die Gerät-LED neben
den beschriebenen noch zusätzliche Zustände des
Geräts an.
10 Verhalten nach Spannungswie-
derkehr
Nach dem Einschalten der Betriebsspannung (Wieder-
kehr der Netzspannung) überprüft der Aktor seine Kom-
ponenten. Sollte dabei ein Fehler festgestellt werden, so
wird dieses durch Blinken der LED dargestellt. Dieses
wiederholt sich kontinuierlich und das Gerät nimmt seine
eigentliche Funktion nicht auf. Sollte der Test ohne Feh-
ler durchlaufen, sendet der Aktor ein Funktelegramm mit
seiner Statusinformation aus. Damit bei Spannungswie-
derkehr (etwa nach Netzspannungsausfall oder Abschal-
tung) nicht alle Aktoren gleichzeitig senden, wartet der
Aktor eine zufällige Verzögerungszeit vor dem Senden.
In dieser Zeit blinkt die Geräte-LED (wie im Anlernmo-
dus). Ist die Verzögerungszeit sehr kurz, kann es sein,
dass das Blinken kaum wahrnehmbar ist.
20 21
11 Wartung und Reinigung
Das Produkt ist wartungsfrei. Überlassen Sie eine Re-
paratur einer Fachkraft.
Der Funk-Dimmaktor enthält eine interne
Gerätesicherung (Sicherungshalter C)! Diese
Sicherung dient dem Schutz des Triacs vor zu
großer Strombelastung. Sollte das Gerät
überlastet werden und die Sicherung auslösen
kann sie ersetzt werden!
Prüfen Sie vor Wiederinbetriebnahme die angeschlos-
sene Last auf einen Defekt!
Sicherung nur durch Sicherungen gleichen
Typs (Feinsicherung 5 x 20 mm, 1,25 A träge)
ersetzen! Vor dem Austausch der Sicherung ist
das Gerät von der Spannungsversorgung zu
trennen, ziehen sie es dazu aus der Steckdose
heraus.
Reinigen Sie das Gerät nur nach Entfernen aus
der Steckdose mit einem trockenen Leinen-
tuch, das bei starken Verschmutzungen leicht
angefeuchtet sein kann. Verwenden Sie zur
Reinigung keine lösemittelhaltigen Reinigungs-
mittel.
12 Technische Daten
Geräte-Kurzbezeichnung: HM-LC-Dim1L-Pl-3
Versorgungsspannung: 230 V/50 Hz
Minimale Last: 25 VA
Maximale Schaltleistung: 250 VA
Stromaufnahme: 1,1 A max.
Leistungsaufnahme
Ruhebetrieb: 0,8 W
Dimmverfahren: Phasenanschnitt
Lastart: ohmsche und induktive
Lampenlast
Funkfrequenz: 868,3 MHz
Empfängerkategorie: SRD category 2
Typ. Freifeldreichweite: > 100 m
Duty Cycle: < 1 % pro h
Maximale Sendeleistung: 10 mW
Betriebsart: S1
Schaltertyp: unabhängig montierter
Schalter
Schutzart: IP20
Schutzklasse: I
Stehstoßspannung: 2500 V
22 23
Verschmutzungsgrad: 2
Umgebungstemperatur: -10 bis +35 °C
Abmessungen (B x H x T): 63 x 125 x 40 mm (ohne
Stecker)
Gewicht: 205 g
Technische Änderungen vorbehalten.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der
Richtlinie über Elektro- und Elektronik-Altge-
räte über die örtlichen Sammelstellen
für Elektronik-Altgeräte zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen,
das sich ausschließlich an die Behörden
wendet und keine Zusicherung von Eigen-
schaften beinhaltet.
1. English edition 08/2013
Documentation © 2013 eQ-3 Ltd., Hong Kong
All rights reserved. This manual may not be
reproduced in any format, either in whole or in part,
nor may it be duplicated or edited by electronic, me-
chanical or chemical means, without the written con-
sent of the publisher.
Typographical and printing errors cannot be
excluded. However, the information contained in this
manual is reviewed on a regular basis and any
necessary corrections will be implemented in the next
edition. We accept no liability for technical or typogra-
phical errors or the consequences thereof.
All trademarks and industrial property rights are ack-
nowledged.
Printed in Hong Kong.
Changes may be made without prior notice as a
result of technical advances.
132084 / V 1.4
24 25
Table of contents
1 Information concerning these instructions .....25
2 Hazard information ........................................26
3 Function.........................................................29
4 General system information on HomeMatic...31
5 General information on radio operation .........31
6 Start up ..........................................................33
6.1 Simple operating functions on the device......33
6.2 Teaching-in ....................................................33
6.2.1 Teaching-in to HomeMatic devices................34
6.2.2 Teaching in to a HomeMatic CCU..................35
7 Operation.......................................................38
8 Resetting to factory status .............................39
9 Device LED feedback messages...................39
9.1 Flash codes ...................................................39
9.2 Operational status display .............................40
10 Behavior after power restoration....................40
11 Maintenance and cleaning.............................41
12 Technical specications .................................42
1 Information concerning these
instructions
Read these instructions carefully before beginning
operation with your HomeMatic components.
Keep the instructions handy for later consultation!
Please hand-over the operating manual as well when
you hand-over the device to other persons for use.
Symbols used:
Attention! This indicates a hazard.
Note. This section contains additional
important information!
Note. This section contains additional
important information about using the device
in connection with the HomeMatic Central
Control Unit.
Note. This section contains additional
important information about using the device
in connection with the QIVICON Home Base.
26 27
2 Hazard information
We do not assume any liability for damage to
property or personal injury caused by improper
use or the failure to observe the safety
instructions. In such cases any claim under
guarantee is extinguished! For consequential
damages, we assume no liability!
Do not open the device. It does not contain any
parts that can be maintained by the user. There
is a risk of electric shock if the device is
opened. In the event of an error, please return
the device to our service department.
Do not use the device if there are signs of
damage, e.g. to the housing, or if it demons-
trates a malfunction. If you have any doubts,
have the device checked by an expert or by our
service department.
For safety and licensing reasons (CE),
unauthorized change and/or modication of the
product is not permitted.
The device may only be operated indoors and
must be protected from the effects of damp and
dust, as well as solar or other methods of heat
radiation.
This device is not a toy; do not allow children to
play with it. Do not leave packaging material
lying around, plastic lms/bags, pieces of
polystyrene etc., can be dangerous in the
hands of a child.
Please take the technical data (in particular the
maximum permissible switching capacity and
the type of load to be connected) into account
before connecting a load! All load data relates
to resistive loads! Do not exceed the capacity
specied for the device. Exceeding this
capacity could lead to the destruction of the
device, to a re or to an electrical accident.
The leading edge dimmer is only suitable for
incandescent lamps, HV halogen lamps and
NV halogen lamps with conventional
transformers.
28 29
The device may only be connected to an easily
accessible power socket outlet. In case of
danger, disconnect the device from the power
socket outlet.
HomeMatic-Zwischenstecker dürfen
nicht hintereinander gesteckt werden.
Only use the plug adapter with properly
installed wall outlets with earth contacts and
not with multiple socket outlets or extension
cables.
Do not connect devices to the plug adapter
which could cause re or other types of
damage in unattended operation (e.g. lamp
with fabric lampshade).
Remove the plug of the connected device from
the plug adapter, whenever you make changes
or modications to the device (e.g. replacing
light bulbs).
Always lay cables in such a way that they do
not become a risk to people and domestic
animals.
The device has not been designed to support
safety disconnection. The load is not isolated
from the mains.
Before cleaning the device, unplug it from the
socket outlet. Use a dry linen cloth to clean the
device. If the device is particularly dirty, you
can slightly dampen the cloth to clean it. Do not
use any detergents containing solvents for
cleaning purposes. Make sure that no moisture
will ingress into the housing.
3 Function
The socket adapter dimming-actuator enables dim-
ming of connected lights. The device can easily be
mounted without tools. The socket adapter enables
easy operation directly on the device. Alternatively,
multiple remote controls can be assigned. The device
LED informs by lighting or ashing about different
operating states of the actuator. The maximum switch-
on time of devices can be congured individually via a
HomeMatic CCU or conguration adapter.
30 31
Using the device for any purpose other than
that described in this operating manual does
not fall within the scope of intended use and
shall invalidate any warranty or liability.
A Device LED
B Channel button
C Fuse holder
4 General system information on
HomeMatic
This device is a part of the HomeMatic home control
system and works with the bidirectional BidCoS® wire-
less protocol.
All devices are delivered in a standard conguration.
The functionality of the device can also be congured
with a programming device and software.
Further resulting functionality and the additional func-
tions provided in the HomeMatic system combined
with other components are described in the HomeMa-
tic WebUI manual.
All current technical documents and updates are provi-
ded under www.homematic.com.
5 General information on radio
operation
The radio transmission is on a non-exclusive trans-
mission path which means that there is a possibility of
interference occurring.
Other interfering sources can be caused by switching
operations, electrical motors or defective electrical
devices.
32 33
The range of transmission within buildings can
greatly deviate from open air distances. Besides
the transmitting power and the reception
characteristics of the receiver, environmental
inuences such as humidity in the vicinity and
local structures also play an important role.
If „secure transmission“ (AES) is activated for
the dimming actuators, this implies:
• increased communication volume,
• actuator groups are unable to execute commands
simultaneously,
• dimming via HomeMatic remote controls is only pos-
sible with reduced speed and
• dimming with more than one device per transmit
channel/button pair is no longer possible.
For further information about secure transmission
(AES) please refer to the HomeMatic WebUI manual,
available for download at www.homematic.com.
Hereby eQ-3 Entwicklung GmbH, declares that this
device conforms with the essential requirements and
other relevant regulations of Directive 1999/5/EC.
The full declaration of conformity is provided under
www.homematic.com.
6 Start up
6.1 Simple operating functions on the de-
vice
You can operate the actuator immediately with the
channel button (teaching is not required) and check for
correct electrical installation. The button is used like an
ON/OFF toggle switch.
Only the brief button press is used for operation. The
longer button press (longer than 4 seconds) switches
the actuator to teach mode.
6.2 Teaching-in
Please read this entire section before starting
the teach-in procedure.
Before being able to use your device with
QIVICON, it has to be taught-in to your
QIVICON Home Base.
Therefore, please log-in to „My QIVICON“ at
www.qivicon.com/login. There, please select
„Add device“ and follow the instructions.
34 35
To integrate the dimming actuator into your HomeMa-
tic system and enable it to communicate with other
HomeMatic devices (e.g. HomeMatic Window Contact),
you must teach it in rst. You can teach-in the dimming
acutator directly to other HomeMatic devices or to the
HomeMatic Central Control Unit:
6.2.1 Teaching-in to HomeMatic devices
If you would like to teach-in the dimming acutator to one
or more HomeMatic devices, you must put the devices
to be taught-in into teach-in mode and select the re-
quired teach-in channel. To do this, proceed as follows:
During teach-in, please make sure you maintain
a distance of at least 50 cm between the devices.
• Activate the teach-in mode of your dimming actuator.
Therefore, press and hold down the channel button
for at least 4 seconds. The device LED will ash con-
tinuously to indicate that teach-in mode is active. The
teach-in time is 20 seconds.
• Now put the device you wish to teach-in the dimming
actuator into teach-in mode. Please follow the rele-
vant operating manual instructions of the correspon-
ding device.
If no teach-in is carried out, teach-in mode will be
exited automatically after 20 seconds. If other
devices are also in teach-in mode, they will be
taught-in.
6.2.2 Teaching in to a HomeMatic CCU
Your device can be conveniently
• controlled and congured,
• connected directly to other devices or
• used in central control programs
via the HomeMatic software „WebUI“. Therefore, your
dimming acutator has to be taught-in to the HomeMa-
tic Central Control Unit rst. New devices are taught-in
to the Central Control Unit via the HomeMatic „We-
bUI“.
A soon as a component has been taught-in to a
Central Control Unit, it can only be connected to
other components via the CCU.
Each component can only be taught-in to one
Central Control Unit.
36 37
During teach-in, please make sure you maintain
a distance of at least 50 cm between the
HomeMatic devices and the Central Control
Unit.
To teach-in your device to the Central Control Unit,
proceed as follows:
• Open the „WebUI“ user interface in your browser.
• Click the „Teach-in devices“ button on the right-hand
side of the screen.
• To activate teach-in mode, click „BidCoS-RF teach-in
mode“ in the next window.
• Teach-in mode remains activated for 60 seconds.
An information box shows how much teach-in time
remains.
• Meanwhile, please activate the teach-in mode of the
dimming acutator to teach-in as well.
• Therefore, press and hold down the channel button
for at least 4 seconds. The device LED will ash con-
tinuously to indicate that teach-in mode is active.
• After a short time, the newly taught-in device will ap-
pear in the inbox of your software interface. The but-
ton „Inbox (x new devices)“ indicates how many new
devices have been taught-in successfully.
• If required, you can teach-in additional devices by re-
peating the steps described above for each device.
• Now congure the newly taught-in devices in the in-
box as described in the next section.
Conguring newly taught-in devices
Once you have taught-in your dimming actuator to the
HomeMatic Central Control Unit, it will be moved to
the inbox. Here, you must congure the device and its
associated channels in order to make them available
for operating and conguration tasks. Give the device
a name and assign it to a room. You can also make
individual parameter settings.
Now you can use the „WebUI“ user interface to control
your device, congure it, link it directly to other de-
vices, or use it in central control unit programs. Please
refer to the HomeMatic WebUI manual for more details
(available for download in the „Downloads“ area of the
website www.homematic.com).
38 39
7 Operation
After teaching, simple operating functions are available
using the taught control elements:
Brief press of the button: ON/OFF
Long button press: Dim
The following behavior results in this case:
Button Behavior
Brief button press "ON"
button
ON
Brief button press "OFF"
button
OFF
Long button press "ON"
button
Brighter
Long button press "OFF"
button
Darker
8 Resetting to factory status
In order to reset the actuator to factory status, switch
the device to teach mode with the (rst) channel but-
ton (hold button pressed for at least 4 seconds). If the
device is in teach mode, hold the (rst) channel button
pressed down for at least 4 seconds. The actuator re-
set is indicated by the device LED ashing quickly.
9 Device LED feedback messages
9.1 Flash codes
Different actuator states are indicated by the channel
LED/channel LEDs ashing:
Flash code Feedback
Short ashing Teach mode
Fast ashing Reset
1 x long, 1 x short Transmit limit (duty cy-
cle) reached
1 x long, 2 x short Device defective
Table of contents
Languages:
Other HomeMatic Adapter manuals
