Honeywell Home T6 Pro Smart User manual

Package Includes:
• T6 Pro Thermostat
• UWP™ Mounting System
• Honeywell Standard Installation
Adapter (J-box adapter)
• Honeywell Decorative Cover Plate –
Small; size 449/64 in x 449/64 in x
11/32 in (121 mm x 121 mm x 9 mm)
• Screws and anchors
• 2 AA Batteries
• Installation Instructions and User
Guide
T6 Pro
Programmable Thermostat
Installation Instructions
Home

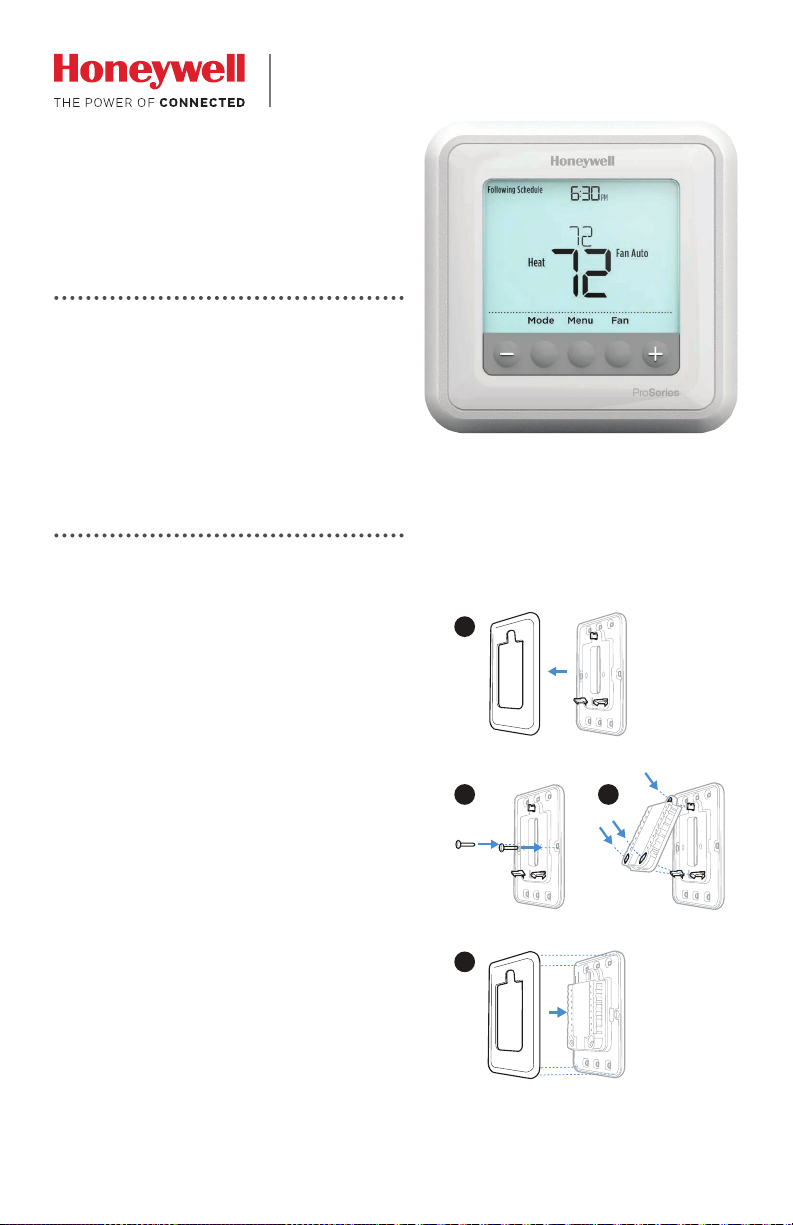

Optional Cover Plate installation
NOTE: If Optional Cover Plate is not
required, see “UWP Mounting System
installation” on next page.
Use the Optional Cover Plate when:
• Mounting the thermostat to an
electrical junction box
• Or when you need to cover paint gap
from old thermostat.
1. Separate the Junction Box Adapter
from the Cover Plate. See Figure 1.
2. Mount the Junction Box Adapter to
the wall or an electrical box using any
of the eight screw holes. Insert and
tighten mounting screws supplied with
Cover Plate Kit. Do not overtighten. See
Figure 2. Make sure the Adapter Plate
is level.
3. Attach the UWP by hanging it on the
top hook of the Junction Box Adapter
and then snapping the bottom of the
UWP in place. See Figure 3.
4. Snap the Cover Plate onto the Junction
Box Adapter. See Figure 4.
Use 2x
supplied
screws #6
5/8”
4
3
2
1

2
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
Power options
Insert Rand Cwires into
designated terminals for primary
AC power (C terminal is optional
if batteries are installed, but it is
recommended). Remove wires by
depressing the terminal tabs.
Insert AA batteries for primary or backup
power.
UWP Mounting System installation
Use 3x supplied
screws #8 11/2”
5. Before starting, turn the power off
at the breaker box or switch. Open
package to find the UWP. See Figure 5.
6. Position the UWP on wall. Level and
mark hole positions. See Figure 6.
Drill holes at marked positions, and
then lightly tap supplied wall anchors
into the wall using a hammer.
‒Drill 7/32” holes for drywall.
7. Pull the door open and insert the wires
through wiring hole of the UWP. See
Figure 7.
8. Place the UWP over the wall anchors.
Insert and tighten mounting screws
supplied with the UWP. Do not
overtighten. Tighten until the UWP
no longer moves. Close the door. See
Figure 8.
8
5
6
7

3
Wiring terminal designations
SInput for wired indoor or
outdoor sensors
L/A
- A
Heat Pump fault input (most
common case)
SO/B Changeover valve
YCompressor contactor
(stage 1)
AUX -
W2
Auxiliary heat relay
Heat relay (stage 2)
Y2 Compressor contactor
(stage 2) EEmergency Heat relay
GFan Relay WHeat relay (stage 1)
C
24VAC common. For 2
transformer systems,
use common wire from
cooling transformer.
KConnect to K on Wire Saver
Module**
U
Unused
R24VAC power from heating
transformer*
URc 24VAC power from cooling
transformer*
Note: Not all
terminals may be
used, depending
on the system
type that is being
wired. The most
commonly used
terminals are
shaded.
* Terminal can be jumped using Slider Tab. See “Setting Slider Tabs” above.
** The THP9045A1023 Wire Saver Module is used on heat/cool systems when you
only have four wires at the thermostat, and you need a fifth wire for a common wire.
Use the K terminal in place of the Y and G terminals on conventional or heat pump
systems to provide control of the fan and the compressor through a single wire—the
unused wire then becomes your common wire. See THP9045 instructions for more
information.
Set R Slider Tab.
• Use built-in jumper (R Slider Tab)
to differentiate between one or two
transformer systems.
• If there is only one R wire, and it is
connected to the R, Rc, or RH terminal, set
the slider to the up position (1 wire).
• If there is one wire connected to the R
terminal and one wire connected to the Rc
terminal, set the slider to the down position
(2 wires).
NOTE: Slider Tabs for U terminals should be
left in place for T6 Pro models.
Setting Slider Tabs
R/Rc slider tab
UWP Mounting System

4
1H/1C System (1 transformer)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
W Heat relay
G Fan relay
Heat-only System
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24VAC common [3]
W Heat relay
Heat-only System (Series 20) [5]
R Series 20 valve terminal “R” [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Series 20 valve terminal “W”
C 24VAC common [3]
W Series 20 valve terminal “B”
Heat-only System
(power open zone valve) [5]
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
W Valve
C 24VAC common [3]
1H/1C System (2 transformers)
R Power (heating transformer) [1]
Rc Power (cooling transformer) [1]
Y Compressor contactor
C 24VAC common [3, 4]
W Heat relay
G Fan relay
Heat-only System with Fan
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
C 24VAC common [3]
W Heat relay
G Fan relay
Cool-only System
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
G Fan relay
2H/2C System (1 transformer) [6]
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor (stage 1)
C 24VAC common [3]
W Heat relay (stage 1)
G Fan relay
W2 Heat relay (stage 2)
Y2 Compressor contactor (stage 2)
Wiring conventional systems: forced air and hydronics
Shaded areas below apply only to TH6320U/TH6220U or as otherwise noted.
NOTES
Wire specifications: Use 18 to 22-gauge thermostat wire. Shielded cable is not required.
[1] Power supply. Provide disconnect means and overload
protection as required.
[2] Move RSlider Tab on UWP to the Rsetting. For more
information, see “Setting Slider Tabs” on page 3
[3] Optional 24VAC common connection.
[4] Common connection must come from cooling transformer.
[5] In ISU set Heat system type to Radiant Heat. Set number of
cool stages to 0.
[6] In Installer Setup, set system type to 2Heat/2Cool
Conventional.

5
1H/1C Heat Pump System
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
O/B Changeover valve [7]
G Fan relay
2H/1C Heat Pump System [8]
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor
C 24VAC common [3]
O/B Changeover valve [7]
G Fan relay
Aux Auxiliary heat
E Emergency heat relay
L Heat pump fault input
2H/2C Heat Pump System
(TH6320U only) [9]
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor (stage 1)
C 24VAC common [3]
O/B Changeover valve [7]
G Fan relay
Y2 Compressor contactor (stage 2)
L Heat pump fault input
3H/2C Heat Pump System
(TH6320U only) [10]
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor (stage 1)
C 24VAC common [3]
O/B Changeover valve [7]
G Fan relay
Aux Auxiliary heat
E Emergency heat relay
Y2 Compressor contactor (stage 2)
L Heat pump fault input
Dual Fuel System (TH6320U / TH6220 only)
R Power [1]
Rc [R+Rc joined by Slider Tab] [2]
Y Compressor contactor (stage 1)
C 24VAC common [3]
O/B Changeover valve [7]
G Fan relay
Aux Auxiliary heat
E Emergency heat relay
Y2 Compressor contactor (stage 2 - if
needed) [11]
L Heat pump fault input
S Outdoor sensor
S Outdoor sensor
Wiring heat pump systems
Shaded areas below apply only to TH6320U/TH6220U or as otherwise noted.
NOTES
Wire specifications: Use 18 to 22-gauge thermostat wire. Shielded cable is not required.
[1] Power supply. Provide disconnect means and overload
protection as required.
[2] Move RSlider Tab on UWP to the Rsetting. For more
information, see “Setting Slider Tabs” on page 3
[3] Optional 24VAC common connection.
[6] In Installer Setup, set system type to 2Heat/2Cool
Conventional.
[7] In Installer Setup, set changeover valve to O (for cool
changeover) or B (for heat changeover).
[8] In ISU set Heat system type to Heat pump. 1 compressor
and 1 stage of backup heat.
[9] In ISU set Heat system type to Heat pump. 2 compressors
and 0 stage of backup heat.
[10] In ISU set Heat system type to Heat pump. 2 compressors
and 1 stage of backup heat.
[11] Dual fuel with Y2 only for TH6320U.

6

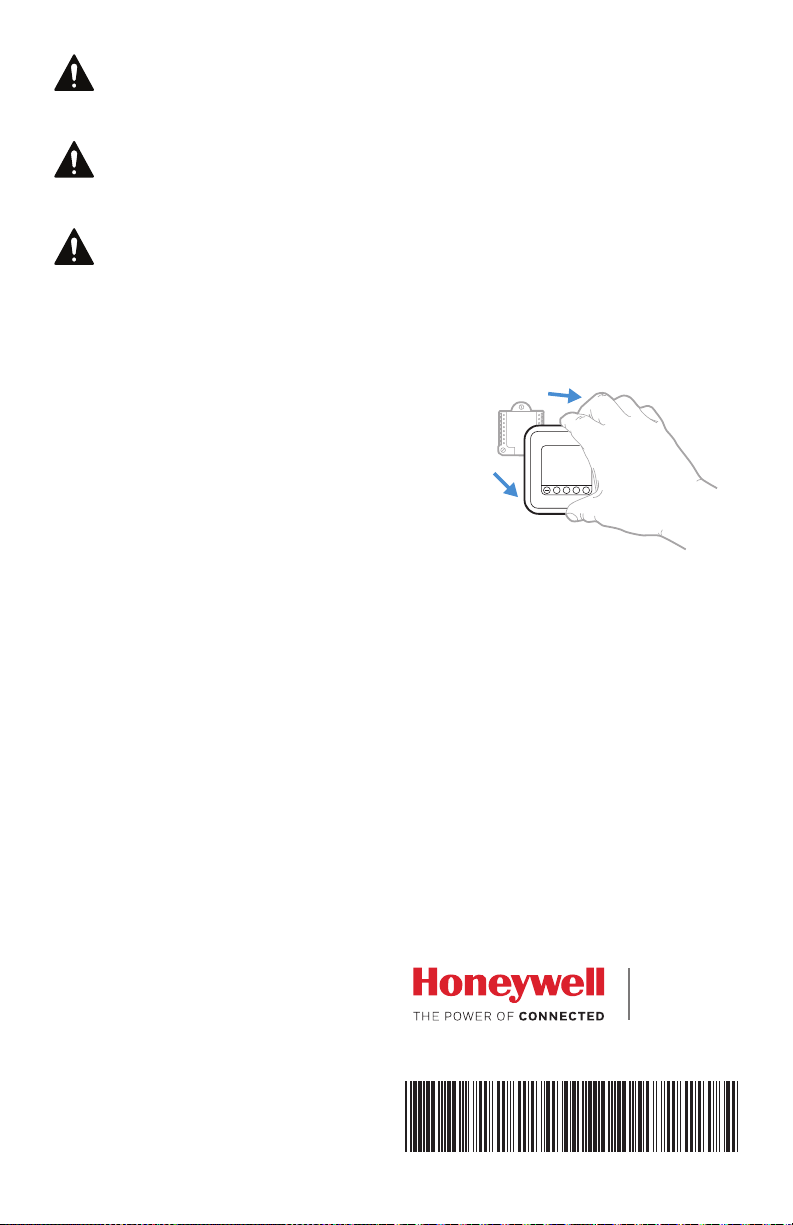

Thermostat mounting
1. Push excess wire back into the wall
opening.
2. Close the UWP door. It should remain
closed without bulging.
3. Align the UWP with the thermostat, and
push gently until the thermostat snaps in
place.
4. Turn the power on at the breaker box or
switch.
Set the time and date
Time
1 Press Menu on your thermostat.
2 Press or to go to TIME. Press Select.
3 Press or to choose between 12 or 24 hour.
Press Select.
4 Use or to adjust the hour. Press Select.
5 Use or to adjust the minutes. Press Select
to exit Time menu.
Date
1 If previously setting time, continue to Step
2. If at the Home screen, press Menu on your
thermostat.
2 Press or to go to DATE. Press Select.
3 Use or to adjust year. Press Select.
4 Use the or to adjust month. Press Select.
5 Use the or to adjust day. Press Select to
save and exit Date menu.

7
Fan operation settings
1 Press the Fan button to cycle to the next
available Fan mode.
2 Cycle through the modes until the required
Fan mode is displayed and leave it to
activate.
NOTE: Available Fan modes vary with system
settings.
Fan modes:
‒Auto: Fan runs only when the heating or
cooling system is on.
‒On: Fan is always on.
‒Circ: Fan runs randomly about 33% of
the time.
System operation settings
1 Press the Mode button to cycle to the next
available System mode.
2 Cycle through the modes until the required
System mode is displayed and leave it to
activate.
NOTE: Available System modes vary by model
and system settings.
System modes:
‒Auto
‒Heat
‒Cool
‒Em Heat
‒Off
Alerts or Reminders*
1 Press Menu, and then press until display
shows ALRT.
2 Press Select to display which alert(s) are
present.
3 The word SNZE (SNOOZE) appears.
4 Press Select again to snooze the reminder
for 7 days.
5 To clear the alert, press Select, and then
press to go to CLER (Clear).
6 Press Select to clear the reminder.
* Some alerts cannot be snoozed or cleared.
Please call your local heating and cooling
professional if this occurs. The heating and
cooling system may require service.

8
1 Press and hold CENTER and buttons for
approximately 3 seconds to enter advanced
menu.
2 Press Select to enter ISU.
3 Press Select to cycle through menu setup
options.
4 Press or to change values or select
from available options.
5 Press Select and confirm your settings or
press Back to ignore changes and return
to ISU menu screen to continue editing
another setup option.
6 To finish setup process and save your
setting, press Home and return to Home
screen.
NOTE: A complete list of all setup (ISU)
parameters and options starts below and
continues through page 10.
Installer setup (ISU)
Advanced setup options (ISU)
NOTE: Depending on system settings, not all options may be available.
# ISU ISU Name ISU Options (factory default in bold)
120 Scheduling Options 0 = NonProgrammable
2 = 52 Programmable
3 = 511 Programmable
4 = 7Day Programmable
125 Temperature Indication Scale 0 = Fahrenheit
1 = Celsius
130 Outdoor Sensor
(TH6320 / TH6220 only) 0 = None
1 = Wired Outdoor Sensor
200 Heating System Type 1 = Conventional Forced Air Heat
2 = Heat Pump
3 = Radiant Heat
5 = None (Cool Only)
205 Heating Equipment Type Conventional Forced Air Heat:
1 = Standard Efficiency Gas Forced Air
2 = High Efficiency Gas Forced Air
3 = Oil Forced Air
4 = Electric Forced Air
5 = Hot Water Fan Coil
Heat Pump:
7 = Air to Air Heat Pump
8 = Geothermal Heat Pump
Radiant Heat:
9 = Hot Water Radiant Heat
12 = Steam
218 Reversing Valve O/B 0 = O (O/B in Cool)
1 = B (O/B in Heat)
220 Cool Stages / Compressor Stages
200=Conv / 200=HP
(TH6320 / TH6220 only*)
0, 1, 2*

9
# ISU ISU Name ISU Options (factory default in bold)
221 Heat Stages / Backup Heat Stages Heat Stages: 1, 2
Backup Heat Stages: 0, 1
230 Fan Control in Heat 1 = Equipment Controls Fan
2 = Thermostat Controls Fan
253 Aux/E terminal control (TH6320
only) 0 = Drive both Aux & E together
1 = Aux and E independent
255 Backup Heat Source
(Heat Pump Only)
(TH6320 / TH6220 only)
1 = Electric Forced Air
2 = Gas/Oil Forced Air (or Fossil Forced Air)
256 Emergency Heat Source (TH6320U
only) 1 = Electric Forced Air
2 = Gas/Oil Forced Air (or Fossil Forced Air)
260 External Fossil Fuel Kit
(TH6320 / TH6220 only) 0 = Thermostat Controls Backup Heat
1 = External Fossil Fuel Kit Controls Backup Heat
270 Backup Heat Fan 1 = Equipment Controls Fan
2 = Thermostat Controls Fan
Note: Setting only active with TH6320 in Heat Pump mode.
271 Emergency Heat Fan 1 = Equipment Controls Fan
2 = Thermostat Controls Fan
Note: Setting only active with TH6320 in Heat Pump mode.
300 System Changeover 0 = Manual
1 = Automatic
303 Auto Changeover Differential 0 °F to 5 °F
0.0 °C to 2.5 °C
Note: Differential is NOT deadband. Honeywell uses an advanced algorithm that
fixes deadband at 0 °F. The differential setting is the minimum number of degrees
from set-point needed to switch from the last mode running (heat or cool) to the
opposite mode when the thermostat is in auto-changeover. This is more advanced
than previous thermostats.
340 Backup Heat Droop 0 = Comfort
2 = 2 °F
3 = 3 °F
4 = 4 °F
5 = 5 °F
6 = 6 °F
7 = 7 °F
8 = 8 °F
9 = 9 °F
10 = 10 °F
11 = 11 °F
12 = 12 °F
13 = 13 °F
14 = 14 °F
15 = 15 °F
Note: 0 (comfort) setting only available if backup heat (ISU 255) is set to electric.
350 Upstage Timer for Backup Heat 0 = Off
1 = 30 minutes
2 = 45 minutes
3 = 60 minutes
4 = 75 minutes
5 = 90 minutes
6 = 2 hours
7 = 3 hours
8 = 4 hours
10 = 5 hours
355 Compressor Lockout / Balance Point -- = Off
5 °F to 60 °F (in 5 °F increments)
15.0 °C to 15.5 °C (in 2.5 °C or 3.0 °C increments)
Note: Use a wired sensor to set compressor lockout / balance point on TH6320
/ TH6220.
356 Outdoor Lockout Backup Heat -- = Off
5 °F to 65 °F (in 5 °F increments)
15.0 °C to 18.5 °C (in 2.5 °C or 3.0 °C increments)
365 Compressor Cycle Rate (Stage 1) 1 - 6
366 Compressor Cycle Rate (Stage 1) 1 - 6
370 Heating Cycle Rate (Stage 1) 1 - 12
371 Heating Cycle Rate (Stage 2) 1 - 12
375 Heating Cycle Rate Auxiliary Heat 1 - 12
Advanced setup options (ISU)

10
# ISU ISU Name ISU Options (factory default in bold)
378 Heating Cycle Rate Emergency Heat
(TH6320 only) 1 - 12
387 Compressor Protection 0 = Off
1 - 5minutes
425 Adaptive Intelligent Recovery 0 = No
1 = Yes
Note: Adaptive Intelligent Recovery (AIR) is a comfort setting. Heating or cooling
equipment will turn on earlier, ensuring the indoor temperature will match the
setpoint at the scheduled time.
430 Minimum Cool Setpoint 50 °F to 99 °F (50 °F)
10.0 °C to 37.0 °C (10.0 °C)
431 Maximum Heat Setpoint 40 °F to 90 °F (90 °F)
4.5 °C to 32.0 °C (32.2 °C)
435 Keypad Lockout 0 = None
1 = Partial
2 = Full
500 Is Indoor Temperature Sensor WIRED
to your system? (TH6320 / TH6220
only)
0 = No
1 = Yes
515 Indoor Sensor type
(TH6320 / TH6220 only) 0 = 10k
1 = 20k
520 Which Sensors will be used for
TEMPERATURE Control? (Multiple
Sensors are Averaged) (TH6320 /
TH6220 only)
1 = Thermostat Only
2 = Wired Only
3 = Average
702 Number of Air Filters 0- 2
711 Air Filter 1 Replacement Reminder 0 = Off
1 = 10 Run Time Days
2 = 20 Run Time Days
3 = 30 Run Time Days
4 = 45 Run Time Days
5 = 60 Run Time Days
6 = 90 Run Time Days
7 = 120 Run Time Days
8 = 150 Run Time Days
9 = 30 Calendar Days
10 = 45 Calendar Days
11 = 60 Calendar Days
12 = 75 Calendar Days
13 = 3 Calendar Months
14 = 4 Calendar Months
15 = 5 Calendar Months
16 = 6 Calendar Months
17 = 9 Calendar Months
18 = 12 Calendar Months
19 = 15 Calendar Months
712 Air Filter 2 Replacement Reminder 0 = Off
1 = 10 Run Time Days
2 = 20 Run Time Days
3 = 30 Run Time Days
4 = 45 Run Time Days
5 = 60 Run Time Days
6= 90 Run Time Days
7 = 120 Run Time Days
8 = 150 Run Time Days
9 = 30 Calendar Days
10 = 45 Calendar Days
11 = 60 Calendar Days
12 = 75 Calendar Days
13 = 3 Calendar Months
14 = 4 Calendar Months
15 = 5 Calendar Months
16 = 6 Calendar Months
17 = 9 Calendar Months
18 = 12 Calendar Months
19 = 15 Calendar Months
1400 Backlighting 0 = On Demand
1 = Continuous
Note: Common wire needed for continuous.
1401 Backlight brightness 1 - 5
Note: Only displayed if continuous backlight selected.
1410 Clock Format 12 / 24
1415 Daylight Saving Time 0 = Off
1 = On
1420 Temperature Display Offset 3 to 3F (0)
1.5 to 1.5C (0)
Advanced setup options (ISU)

11
Installer system test
To perform a System Test:
1 Press and hold CENTER and buttons for
approximately 3 seconds to enter advanced
menu.
2 Use to go to TEST. Press Select to enter
System Test.
3 Use to change between Heat, Cool, Fan, Em
Heat, or Ver (thermostat version information).
Press Select.
4 Press to turn stages on one at a time, and
press to turn them off.
5 Use the Home button to exit the System Test.
System test System status
Shaded areas below apply only to TH6320U/TH6220U or as otherwise noted.
Heat
0All Off
1Heat Stage 1 on
2Heat Stage 2 also on
3Heat Stage 3 also on
Cool
0All Off
1Cool Stage 1 on
2Cool Stage 2 also on
Em Heat 0All Off
1Em Heat on
Fan 0Fan Off
1Fan On

12
Specifications
Temperature Ranges
Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C)
Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C)
Working Ambient Temperature
32 °F to 120 °F (0 C° to 48.9 °C)
Operating Ambient Temperature
37 °F to 102 °F (2.8 °C to 38.9 °C)
Shipping Temperature
20 °F to 120 °F (28.9 °C to 48.9 °C)
Operating Relative Humidity
5% to 90% (non-condensing)
Physical Dimensions in inches (mm) (H x W x D)
41/16” H x 41/16” W x 15/32” D
103.5 mm H x 103.5 mm W x 29 mm D
Electrical Ratings
Terminal Voltage
(50/60Hz) Running Current
WHeating 2030 Vac 0.021.0 A
(Powerpile) 750 mV DC 100 mA DC
W2 (Aux) Heating 2030 Vac 0.021.0 A
EEmergency Heat 2030 Vac 0.020.5 A
YCompressor Stage 1 2030 Vac 0.021.0 A
Y2 Compressor Stage 2 2030 Vac 0.021.0 A
GFan 2030 Vac 0.020.5 A
O/B Changeover 2030 Vac 0.020.5 A
L/A Input 2030 Vac 0.020.5 A

Home and Building Technologies
In the U.S.:
Honeywell
1985 Douglas Drive North
Golden Valley, MN 55422-3992
customer.honeywell.com
® U.S. Registered Trademark.
© 2017 Honeywell International Inc.
33-00181EFS—05 M.S. Rev. 06-17
Printed in U.S.A.
33-00181EFS-05
Home
For assistance with this product, please visit
customer.honeywell.com.
Or call Honeywell Customer Care toll-free at
18004681502.
Customer assistance
Pull to remove the thermostat
from the UWP.
+
CAUTION: MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed
tube, do not place the old control in the trash. Contact your local waste
management authority for instructions regarding recycling and proper
disposal.
CAUTION: EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment
damage, avoid cycling the compressor quickly.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.

Home
La boîte comprend :
• Thermostat T6 Pro
• Système de montage UWP™
• Adaptateur d’installation standard Honeywell
(adaptateur boîtier de raccordement)
• Plaque de couvercle décorative Honeywell –
Petite; dimension
449/64 in x 449/64 in x 11/32 in (121 mm
x 121 mm x 9 mm).
• Vis et chevilles
• 2 piles AA
• Notice d’installation et Guide de l’utilisateur
Notice d’installation
T6 Pro
Thermostat programmable
REMARQUE : Si la plaque de couvercle en
option n’est pas requise, voir « Installation
du système de montage UWP » sur la page
suivante.
Utiliser la plaque de couvercle en option
lorsque:
• Le thermostat est monté à un boîtier de
raccordement
• Ou lorsqu’il faut couvrir l’espace peint
laissé par l’ancien thermostat.
1. Séparer l’adaptateur du boîtier de
raccordement de la plaque de couvercle.
Voir la Figure 1.
2. Monter l’adaptateur du boîtier de
raccordement sur le mur ou sur un boîtier
de raccordement à l’aide de l’un des huit
trous de vis. Insérer et serrer les vis de
montage fournies avec le nécessaire de
plaque de couvercle. Ne pas trop serrer.
Voir la Figure 2. S’assurer que la plaque
de l’adaptateur est à niveau.
3. Attacher le UWP en le suspendant sur
le crochet supérieur de l’adaptateur
du boîtier de raccordement puis en
enclenchant le bas du UWP en place. Voir
la Figure 3.
4. Enclencher la plaque de couvercle sur
l’adaptateur du boîtier de raccordement.
Voir la Figure 4.
Utiliser les
2 vis no 6
de 5/8 po
fournies
4
3
2
1
Installation de la plaque de couvercle en option

2
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
Options d’alimentation
Insérer les fils Ret Cdans
les bornes désignées pour
l’alimentation principale en courant
alternatif (la borne C est facultative
si les piles sont installées, mais elle
est recommandée). Retirer les fils
en appuyant sur les languettes de
la borne.
Insérer les piles AA pour assurer
l’alimentation principale ou de secours.
Installation du système de montage UWP
Utiliser les 3 vis no 8
de 1 1/2 po fournies
8
56
7
5. Avant le démarrage, éteindre
l’alimentation au niveau du disjoncteur
du circuit ou de l’interrupteur. Ouvrir
l’emballage du UWP. Voir la Figure 5.
6. Placer le UWP sur le mur. Le mettre à
niveau et marquer les positions des
trous. Voir la Figure 6.
Percer des trous aux emplacements
marqués, puis taper légèrement sur les
chevilles murales fournies dans le mur
à l’aide d’un marteau.
‒Percer des trous de 7/32 po pour les
cloisons sèches.
7. Ouvrir le couvercle et faire passer les fils
par l’ouverture réservée aux fils du UWP.
Voir la Figure 7.
8. Placer le UWP sur les chevilles murales.
Insérer et serrer les vis de montage
fournies avec le UWP. Ne pas trop
serrer. Serrer jusqu’à ce que le UWP ne
bouge plus. Fermer le couvercle. Voir la
Figure 8.

3
Désignations des bornes de câblage
SEntrées pour capteurs
intérieurs ou extérieurs
L/A
- A
Entrée de faute de
thermopompe (dans la
plupart des cas)
SO/B Vanne de commutation
YContacteur de
compresseur (étage 1)
AUX -
W2
Relais de chauffage
auxiliaire.
Relais de chauffage (étage
2)
Y2 Contacteur de
compresseur (étage 2) ERelais de chauffage de
secours
GRelais de ventilateur WRelais de chauffage (étage
1)
C
24 V c.a. commune.
Pour les systèmes à
deux transformateurs,
utiliser le fil commun
du transformateur de
refroidissement.
KBrancher à K sur le module
économiseur de fils.**
U
Inutilisé
R
Alimentation 24 V c.a.
du transformateur de
chauffage*
URc
Alimentation 24 V c.a.
du transformateur de
refroidissement*
Remarque : Les
bornes ne peuvent
pas toutes être
utilisées, selon le
type de système
qui est connecté.
Les bornes les
plus couramment
utilisées sont
ombrées.
* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.
** Le module économiseur de fils THP9045A1023 est utilisé sur les systèmes de chauffage/
refroidissement lorsque vous n’avez que quatre fils sur le thermostat et qu’un cinquième fil est
nécessaire comme fil commun. Utilisez la borne K à la place des bornes Y et G sur les systèmes
conventionnels ou à thermopompe pour assurer le contrôle du ventilateur et du compresseur par un
fil unique — le fil non utilisé devient alors le fil commun. Voir les instructions du THP9045 pour plus
d’informations.
Régler le curseur R.
• Utiliser le commutateur de liaison intégré
(curseur R) pour différencier entre un
l’autre système de transformateur.
• S’il n’y a qu’un seul fil R et s’il est connecté
à la borne R, Rc ou RH, régler le curseur sur
la position haute (1 fil).
• S’il y a un fil connecté à la borne Ret un fil
connecté à la borne Rc, régler le curseur
sur la position basse (2 fils).
REMARQUE : Les curseurs des bornes U
doivent être laissés en position pour les
modèles T6 Pro.
Réglages des curseurs
Curseur R/Rc
Système de montage UWP

4
Système à 1 étage de chauffage/1 étage de
refroidissement (1 transformateur)
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
W Relais de chauffage
G Relais de ventilateur
Système de chauffage uniquement
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
C Borne commune 24 V c.a. [3]
W Relais de chauffage
Système de chauffage uniquement (Série 20) [5]
R Borne R de vanne série 20 [1]
Rc [R+Rc liés par le curseur] [2]
Y Borne W de vanne série
C Borne commune 24 V c.a. [3]
W Borne B de vanne série 20
Système de chauffage uniquement
(vanne de zone à ouverture motorisée) [5]
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
W Vanne
C Borne commune 24 V c.a. [3]
Système à 1 étage de chauffage/1 étage de
refroidissement (2 transformateurs)
R Alimentation (transformateur de chauffage) [1]
Rc Alimentation (transformateur de
refroidissement) [1]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3, 4]
W Relais de chauffage
G Relais de ventilateur
Système de chauffage uniquement avec
ventilateur
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
C Borne commune 24 V c.a. [3]
W Relais de chauffage
G Relais de ventilateur
Système de refroidissement uniquement
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
G Relais de ventilateur
Système à 2 étages de chauffage/2 étages de
refroidissement (1 transformateur) [6]
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur de compresseur (étage 1)
C Borne commune 24 V c.a. [3]
W Relais de chauffage (étage 1)
G Relais de ventilateur
W2 Relais de chauffage (étage 2)
Y2 Contacteur de compresseur (étage 2)
Câblage des systèmes conventionnels : air forcé et hydronique
Les zones ombrées ci-dessous s’appliquent uniquement aux modèles TH6320U/
TH6220U ou en cas d’indication contraire.
REMARQUES
Caractéristiques de câblage : Utiliser un fil de thermostat de calibre 18 à 22. Câble blindé non requis.
[1] Alimentation. Assurer au besoin un dispositif de coupure et
une protection contre les surcharges.
[2] Mettre le curseur R de la plaque murale sur R. Pour des
informations supplémentaires, consulter « Réglage des
curseurs » à la page 3.
[3] Connexion commune 24 V c.a. facultative.
[4] La connexion commune doit venir du transformateur de
refroidissement.
[5] Dans la configuration installateur (ISU), régler le type de
système de chauffage sur chauffage rayonnant. Régler le
nombre d’étages de refroidissement sur 0.
[6] Dans la configuration installateur, régler le type de système
sur conventionnel avec 2 étages de chauffage/2 étages de
refroidissement.

5
Système de thermopompe à 1 étage de
chauffage/1 étage de refroidissement
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [7]
G Relais de ventilateur
Système de thermopompe à 2 étages de
chauffage/1 étage de refroidissement [8]
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur du compresseur
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [7]
G Relais de ventilateur
Aux Chauffage auxiliaire
E Relais de chauffage d’urgence
L Entrée de faute de thermopompe
Système de thermopompe à 2 étages de
chauffage/2 étages de refroidissement [9]
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur de compresseur (étage 1)
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [7]
G Relais de ventilateur
Y2 Contacteur de compresseur (étage 2)
L Entrée de faute de thermopompe
Système de thermopompe à 3 étages de
chauffage/2 étages de refroidissement
(TH6320U uniquement) [10]
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur de compresseur (étage 1)
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [7]
G Relais de ventilateur
Aux Chauffage auxiliaire
E Relais de chauffage d’urgence
Y2 Contacteur de compresseur (étage 2)
L Entrée de faute de thermopompe
Système à deux combustibles
(TH6320U / TH6220 uniquement)
R Alimentation [1]
Rc [R+Rc liés par le curseur] [2]
Y Contacteur de compresseur (étage 1)
C Borne commune 24 V c.a. [3]
O/B Vanne de commutation [7]
G Relais de ventilateur
Aux Chauffage auxiliaire
E Relais de chauffage d’urgence
Y2 Contacteur de compresseur (étage 2 au
besoin) [11]
L Entrée de faute de thermopompe
S Capteur extérieur
S Capteur extérieur
Câblage des systèmes à thermopompe
Les zones ombrées ci-dessous s’appliquent uniquement aux modèles TH6320U/
TH6220U ou en cas d’indication contraire.
REMARQUES
Caractéristiques de câblage : Utiliser un fil de thermostat de calibre 18 à 22. Câble blindé non requis.
[1] Alimentation. Assurer au besoin un dispositif de coupure et
une protection contre les surcharges.
[2] Mettre le curseur R de la plaque murale sur R. Pour des
informations supplémentaires, consulter « Réglage des
curseurs » à la page 3.
[3] Connexion commune 24 V c.a. facultative.
[6] Dans la configuration installateur, régler le type de système
sur conventionnel avec 2 étages de chauffage/2 étages de
refroidissement.
[7] Dans la configuration installateur, régler la vanne de com-
mutation sur O (pour commutation de refroidissement) ou
B (pour commutation de chauffage).
[8] Dans la configuration installateur (ISU), régler le type de
système de chauffage sur thermopompe. 1 compresseur et
1 étage de chauffage de secours.
[9] Dans la configuration installateur (ISU), régler le type de
système de chauffage sur thermopompe. 2 compresseurs
et 0 étage de chauffage de secours.
[10] Dans la configuration installateur (ISU), régler le type de
système de chauffage sur thermopompe. 2 compresseurs
et 1 étage de chauffage de secours.
[11] Système à deux combustibles avec Y2 pour TH6320U
uniquement.

6
Montage du thermostat
1. Repousser le fil en excès dans l’ouverture du mur.
2. Fermer le couvercle du UWP. Elle doit rester
fermée sans renflement.
3. Aligner l’UWP sur le thermostat, et appuyer
doucement jusqu’à ce que le thermostat
s’enclenche en place.
4. Mettre l’alimentation en marche au niveau du
disjoncteur du circuit ou de l’interrupteur.
Réglage de l’heure et de la date
Heure
1 Appuyez sur le bouton Menu de votre thermostat.
2 Appuyez sur ou pour aller à TIME (Heure).
Appuyez sur Select (Sélectionner).
3 Appuyez sur ou pour choisir entre 12 ou 24
heures. Appuyez sur Select (Sélectionner).
4 Appuyez sur ou pour régler l’heure. Appuyez sur
Select (Sélectionner).
5 Appuyez sur ou pour régler les minutes.
Appuyez sur Select (Sélectionner) pour quitter le menu
Time (Heure).
Date
1 Si vous venez de régler l’heure, passez à l’étape 2. Si
l’écran d’accueil est affiché, appuyez sur le bouton
Menu de votre thermostat.
2 Appuyez sur ou pour aller à DATE. Appuyez sur
Select (Sélectionner).
3 Appuyez sur ou pour régler l’année. Appuyez sur
Select (Sélectionner).
4 Appuyez sur ou pour régler le mois. Appuyez sur
Select (Sélectionner).
5 Appuyez sur ou pour régler le jour. Appuyez
sur Select (Sélectionner) pour enregistrer et quitter le
menu Date.

7
Réglages pour le fonctionnement du ventilateur
1 Appuyer sur le bouton Fan (Ventilateur) pour
passer au prochain mode de ventilateur
disponible.
2 Faire défiler les modes jusqu’à ce que le mode
de ventilateur requis soit affiché, et le laisser
s’activer.
REMARQUE : Les modes de ventilateur varient en
fonction des paramètres du système.
Modes Ventilateur :
‒Auto : Le ventilateur fonctionne uniquement
lorsque le système de chauffage ou de
refroidissement est en marche.
‒On (Marche) : Le ventilateur est toujours
activé.
‒Circ : Le ventilateur fonctionne de façon
aléatoire environ 33 % du temps.
Réglages pour le fonctionnement du système
1 Appuyer sur le bouton Mode pour passer au
prochain mode de système disponible.
2 Faire défiler les modes jusqu’à ce que le mode de
système requis soit affiché, et le laisser s’activer.
REMARQUE : Les modes de système disponibles
varient en fonction du modèle et des paramètres du
système.
Modes Système :
‒Auto (Automatique)
‒Heat (Chauffage)
‒Cool (Refroidissement)
‒Em Heat (Chauffage d’urgence)
‒Off (Arrêt)
Alertes ou rappels *
1 Appuyez sur Menu, puis appuyez sur jusqu’à ce
que l’affichage montre ALRT (alerte).
2 Appuyer sur Select (Sélectionner), pour afficher l’/
les alerte(s) présente(nt).
3 Le mot SNZE (Pause) s’affiche.
4 Appuyez une fois de plus sur Select pour mettre le
rappel en pause pendant 7 jours.
5 Pour effacer l’alerte, appuyez sur Select, puis sur
pour aller à CLER (Effacer).
6 Appuyez sur Select pour effacer le rappel.
* Certaines alertes ne peuvent ni être mises
en pause ni effacées. Veuillez contacter votre
professionnel en chauffage et refroidissement si
cela se produit. Le système de chauffage et de
refroidissement nécessite peut-être d’être réparé.
