PRO TH1000E1/
TH1000DH/
TH2000DH Series
Thermostats
Installation Guide
Read before installing
This manual covers the following models
• TH1100DH: For Heat only systems
• TH2110DH/TH1110E1/TH1110DH: For 1 Heat/1 Cool systems
• TH2210DH/TH1210DH: For 2 Heat/1 Cool heat pump systems only
(Pull thermostat from wallplate and turn over to find model number.)
System Types
TH2110DH/TH1110DH/TH1110E1:
• Gas, oil, or electric heat with air
conditioning
• Warm air, hot water, high-efficiency
furnaces, 1 Heat/1 Cool heat pumps,
steam, gravity
• Heat only
• Heat only with fan
• Cool only
• 750 mV heating systems
TH2210DH/TH1210DH:
• 2 Heat/1 Cool heat pumps
TH1100DH:
• Gas, oil, or electric heat
• Warm air, hot water, steam, gravity
• Heat only
• 750 mV heating systems
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
Need Help?
For assistance with this product please visit http://customer.resideo.com
or call Resideo Customer Care toll-free at 18004681502
69-2609EFS-13

Installation Guide
2
69-2609EFS—13
ENGLISH
M32805
Wallplate installation
Remove the wallplate from the thermo-
stat as shown at left, then follow direc-
tions below for mounting.
1. Pull wires through wire hole.
2. Position wallplate on wall, level and mark hole
positions with pencil.
3. Drill holes at marked positions as shown below,
then tap in supplied wall anchors.
4. Place wallplate over anchors, insert and tighten
mounting screws.
Pull at bottom to remove thermostat
from wallplate.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before beginning
installation.
Drill 3/16" holes for drywall. Drill 7/32" holes for plaster.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact the Thermostat Recycling Corporation at
www.thermostat-recycle.org or 8002388192 for information on how and where to
properly and safely dispose of your old thermostat.
M32731
TO REMOVE WALLPLATE
PULL HERE
Wall anchors
Mounting screwsWire hole

PRO TH2000DH/TH1000E1/TH1000DH Series
369-2609EFS—13
ENGLISH
Power options
TH2110DH/TH1110E1/
TH1110DH:
B Changeover valve energized in
heating
O Changeover valve energized in
cooling
G Fan relay
Y Compressor contactor
W Heat relay
C 24 Vac common. For 2-transformer
systems, use common wire from
cooling transformer.
R 24 Vac power from heating
transformer
Rc 24 Vac power from cooling
transformer
TH2210DH/TH1210DH:
B Changeover valve energized in
heating
O Changeover valve energized in
cooling
G Fan relay
Y Compressor contactor
Aux/E Auxiliary heat relay
C 24 Vac common
R 24 Vac power
TH1100DH:
W Heat relay
C 24 Vac common
R 24 Vac power
Terminal designations
Wiring
RWYG
B
RcO C
TH2110DH/TH1110E1/
TH
1110DH:
CYGO
BR
Aux/
E
TH2210DH/TH1210DH
Not
Use
d
M32806
WC
KEEP WIRES IN
THIS SHADED AREA
REMOVE FACOTRY-
INST
ALLED JUMPER
ONLY FOR TWO-
TRANSFORMER
SYSTEMS
CONNECT C FOR PRIMARY
AC POWER (OPTIONAL IF
BATTERIES ARE INSTALLED)
TH21
10DH TERMINAL
BLOCK SHOWN
XXXX
M32807
INSERT BATTERIES FOR
PRIMARY OR BACKUP POWER
RW C
TH1100DH
Not
Used

Installation Guide
4
69-2609EFS—13
ENGLISH
Wiring
2H/1C Heat
Pump System
TH2210DH/TH1210DH
B Changeover valve energized in
heating [5]
O Changeover valve energized in
cooling [5]
G Fan relay
Y Compressor contactor
Aux/E Auxiliary heat relay
C 24 Vac common [3]
R Power [1]
1H/1C System
TH2110DH/TH1110E1/
TH1110DH
(1 transformer)
G Fan relay
Y Compressor contactor
W Heat relay
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
1H/1C System
TH2110DH/
TH1110E1/
TH1110DH
(2 transformers)
G Fan relay
Y Compressor contactor
W Heat relay
C 24 Vac common [3, 4]
R Power (heating transformer) [1, 2]
Rc Power (cooling transformer) [1, 2]
Heat Only System
TH1100DH
W Heat relay
C 24Vac common [3]
R Power [1]
1H/1C Heat
Pump System
TH2110DH/
TH1110E1/TH1110DH [7]
B Changeover valve energized in
heating [5]
O Changeover valve energized in
cooling [5]
G Fan relay
Y Compressor contactor [6]
W [W+Y joined by jumper]
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
Heat Only
System
TH2110DH/TH1110E1/TH1110DH
W Heat relay
C 24Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
Heat Only
System with Fan
TH2110DH/TH1110E1/TH1110DH
G Fan relay
W Heat relay
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
Cool Only
System
TH2110DH/TH1110E1/TH1110DH
G Fan relay
Y Compressor contactor
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
NOTES
Wire specifications:
Use 18 to 22-gauge thermostat wire.
Shielded cable is not required.
[1] Power supply. Provide disconnect means
and overload protection as required.
[2] Remove jumper for 2-transformer sys-
tems.
[3] Optional 24 Vac common connection.
[4] Common connection must come from
cooling transformer.
[5] Use either O or B terminals for changeover
valve.
[6] Use a small piece of wire (not supplied) to
connect W and Y terminals.
[7] Set fan operation switch to Heat Pump
(see page 5).
Wiring guide — conventional and heat pump systems
CYGO
BR
Aux/
E
Not
Used
RcCYWGR
RcCYWGR
RcCYWGOBR
RcCWR
RcCWGR
RcCYGR
See [notes] below
RW C Not
Used

PRO TH2000DH/TH1000E1/TH1000DH Series
569-2609EFS—13
ENGLISH
W/
Aux
Not
Used
Heat Off Cool Auto On
Fan
M32705
W/
Aux
Not
Used
M32757
Heat Off Cool Auto On
Fan
TH2110DH/TH1110E1/
TH1110DH only:
• Gas or Oil: For gas or oil heating
systems, leave the fan operation
switch in this factory-set position.
(This setting is for systems that
control the fan in a call for heat.)
• Electric or Heat Pump: Change
the switch to this setting for heat
pump or electric heat systems.
(This setting is for systems that
allow the thermostat to control the
fan in a call for heat, if a fan wire is
connected to the Gterminal.)
Align the 2 tabs at the top of the wall-
plate with corresponding slots on the
back of the thermostat, then push
gently until the thermostat snaps in
place.
Thermostat mounting
Set fan operation switch.
Push excess wire
back into the wall
opening.
Plug wall opening
with non-flammable
insulation.
Fan operation settings
XXXX
M32818
GAS OR OIL
ELECTRIC OR HEAT PUMP
GAS OR OIL
ELECTRIC OR HEAT PUMP
Settings are the same on
TH1110E1 & TH1110DH models.
TH1110E1 has a larger display.

Installation Guide
6
69-2609EFS—13
ENGLISH
55
M32819

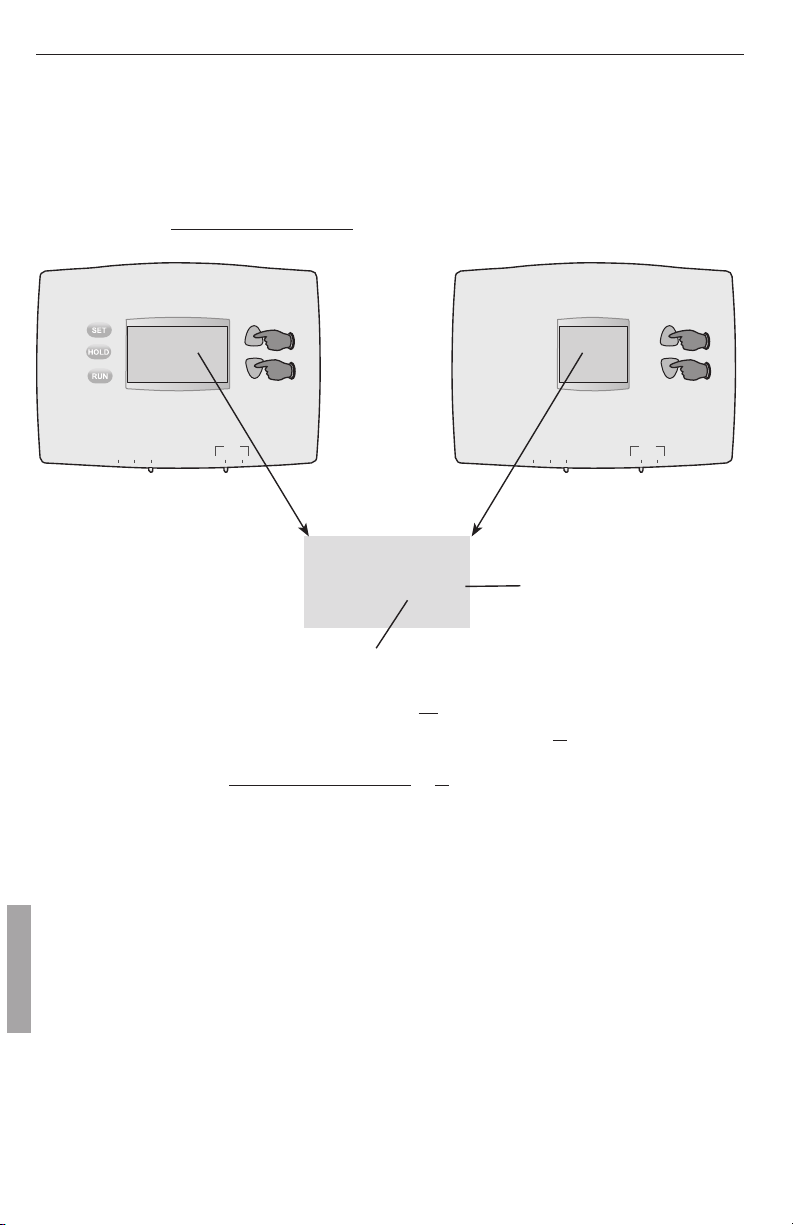

Follow the procedure below to configure the thermostat to match the
installed heating/cooling system, and customize feature operation as
desired.
Function
number
Setting
To begin, press and hold the s and tbuttons until the display changes.
Press the sor tbutton to change the setting.
Press the sand tbuttons simultaneously for one second to
advance to the next function.
Press and hold the sand tbuttons to exit and save settings.
Installer setup
M32713
Heat Off Cool Auto On
Fan
M32758
Heat Off Cool Auto On
Fan
NOTE: If you do not press any button for 60 seconds while you are
in the setup menu, the thermostat automatically saves any changes
made and exits the menu.
TH2000DH series TH1000E1, TH1000DH
series
(TH1000E1 has a
larger display)

PRO TH2000DH/TH1000E1/TH1000DH Series
769-2609EFS—13
ENGLISH
Setup function Settings & options (factory default in bold)
5Heating cycle rate
(CPH: cycles/hour)
TH2110DH, TH1110E1,
TH1110DH and
TH1100DH
5 For gas or oil furnaces of less than 90% efficiency
1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficien-
cy
6 For electric furnaces
[Other cycle rate options: 2 or 4 CPH]
6Auxiliary heat
cycle rate (CPH)
TH2210DH and
TH1210DH
5 For gas or oil furnaces of less than 90% efficiency
1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
6 For electric furnaces
[Other cycle rate options: 2 or 4 CPH]
9Compressor
cycle rate (CPH) 3 Recommended for most compressors [Other cycle rate options: 1, 2, 4, 5, or 6 CPH]
13 Early Start (TH2110DH
and TH2210DH) 1 On **See page 8 0 Off
14 Temperature
display 0 Fahrenheit 1 Celsius
15 Compressor
protection 1 Five-minute compressor off time (See page 8) 0 No compressor off time
20 Clock display
(TH2110DH and
TH2210DH)
0 12-hour display
1 24-hour display
25 Lower temperature
range (TH1100DH only) 0 Standard range 40°F to 90°F (4.5°C to 32°C) 1 Lower range (for garage mode) 35°F to 90°F
(1.5°C to 32°C)
40 Restore program
schedule to default
(TH2110DH and
TH2210DH)
0 Off
1 On - program schedule default settings are listed in the
operating manual
Installer setup
CAUTION: EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment damage,
avoid cycling the compressor quickly.

Installation Guide
Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
18004681502
692609EFS13 M.S. Rev. 0720 | Printed in United Stateswww.resideo.com
© 2020 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by
Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc.
Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
Early Start (Setup Function 13): Early start allows the heating or cooling to turn on before the
program start time, so the temperature is reached at the time you set.
Compressor Protection (Setup Function 15): Forces the compressor to wait a few minutes
before restarting, to prevent damage. During the wait time, the message Cool On or Heat On
(heat pumps only) will flash on the display.
Please contact your distributor to order replacement parts.
Cover plate assembly* ............................................... Part Number 50002883001
*Use to cover marks left by old thermostats.
Temperature Ranges
• Cool: 50° to 99°F (10° to 37°C)
• Heat: 40° to 90°F (4.5° to 32°C)*
*TH1100DH heat can be set to
35°F to 90°F (1.5°C to 32°C)
Operating Ambient Temperature
• 32° to 120°F (0° to 48.9°C)
Shipping Temperature
• 20° to 120°F (28.9° to 48.9°C)
Operating Relative Humidity
• 5% to 90% (non-condensing)
Physical Dimensions
• 37/16”H x 410/16”W x
13/16”D
87mm H x 119mm W x 30mm D
Electrical Ratings
Voltage Running
System (50/60Hz) Current
Heat (1st stage) 2030 Vac 0.021.0 A
(Powerpile) 750 mV DC 100 mA DC
Auxiliary heat 2030 Vac 0.021.0 A
Cooling 2030 Vac 0.021.0 A
The product should not be disposed of with other
household waste. Check for the nearest authorized
collection centers or authorized recyclers. The
correct disposal of end-of-life equipment will help
prevent potential negative consequences for the
environment and human health.
Accessories & replacement parts
Special functions
Specifications

Série PRO TH1000E1/
TH1000DH/
TH2000DH
Thermostats
Guide d’installation
® Marque déposée aux É.U. Brevets en instance.
© 2020 Resideo Technologies, Inc.
Tous droits réservés.
Lire avant l’installation
Heat Off Cool
Auto On
Fan
Set
Hold
Run
Cool
On
Fr
Return
pm
6:30
Heat Off Cool
Auto On
Fan
Heat Off Cool
Auto On
Fan
Cool
On
Besoin d’aide?
Pour obtenir de l’assistance au sujet de ce produit,
consulter le http://customer.resideo.com ou téléphoner sans frais
au Centre de service à la clientèle de Resideo au 1 800 4681502
Doit être installé par un technicien d’expérience ayant reçu la
formation pertinente.
Lire attentivement les instructions. Le fait de ne pas les suivre risque
d’endommager le produit ou de constituer un danger.
Le présent guide porte sur les modèles suivants :
• TH1100DH: Pour systèmes de chauffage seulement
• TH2110DH/TH1110E1/TH1110DH : Pour systèmes à 1 étage de chauffage/1 étage de
refroidissement
• TH2210DH/TH1210DH : Pour thermopompes à 2 étages de chauffage/1 étage de
refroidissement seulement
(Retirer le thermostat de la plaque murale et le retourner pour trouver le numéro de modèle.)
Types de système
TH2110DH/TH1110DH/TH1110E1 :
• Gaz, mazout ou chauffage électrique
avec climatisation
• Air chaud, eau chaude, appareils
de chauffage à haut rendement,
thermopompes à 1 étage de chauffage/1
étage de refroidissement, vapeur et
gravité
• Chauffage seulement
• Chauffage seulement avec ventilateur
• Refroidissement seulement
• Systèmes de chauffage 750 mV
TH2210DH/TH1210DH :
• Thermopompes à 2 étages de
chauffage/1 étage de refroidissement
TH1100DH:
• Gaz, mazout ou chauffage électrique
• Air chaud, eau chaude, vapeur et gravité
• Chauffage seulement
• Systèmes de chauffage 750 mV

2
69-2609EFS—13
FRANÇAIS
Guide d’installation
Installation de la plaque murale
AVIS SUR LE MERCURE
Si le nouveau thermostat remplace un ancien régulateur contenant un contact à
mercure, ne pas mettre l’ancien régulateur aux poubelles. Contactez le Thermostat
Recycling Corporation à www.switchthestat.ca ou le 4169222448 pour obtenir de
l'information sur la façon et l'endroit appropriés de vous débarrasser de votre vieux
thermostat.
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut provoquer des chocs électriques ou endommager le matériel. Couper
l’alimentation électrique avant d’effectuer le raccordement.
Séparer la plaque murale du thermostat
comme l’indique l’illustration ci-contre,
puis suivre les directives d’installation.
1. Faire passer les fils par l’ouverture réservée
aux fils.
2. Placer la plaque murale sur le mur, mettre de
niveau et marquer au crayon l’emplacement
des trous.
3. Percer les trous aux endroits marqués à l’aide
d’une perceuse, puis insérer les chevilles
d’ancrage fournies.
4. Apposer la plaque murale sur les chevilles,
insérer puis resserrer les vis de fixation.
Tirer le thermostat par le bas pour le
détacher de la plaque murale.
Utiliser une mèche de 3/16 po
si le mur est en placoplâtre. Utiliser une mèche de 7/32 po si le mur est en plâtre.
M32731
TO REMOVE WALLPLATE
PULL HERE
M32805
Ancrages muraux
Trou du fil Vis de montage

369-2609EFS—13
FRANÇAIS
Série PRO TH2000DH/TH1000E1/TH1000DH
Options d’alimentation
TH2110DH/TH1110E1/
TH1110DH :
B Vanne d’inversion déclenchée en
mode de chauffage
O Vanne d’inversion déclenchée en
mode de refroidissement
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage
C Commun 24 V c.a. Dans les systèmes
à deux transformateurs, utiliser le
fil commun du transformateur de
refroidissement.
R Alimentation 24 V c.a. provenant du
transformateur de chauffage
Rc Alimentation 24 V c.a. provenant du
transformateur de refroidissement
TH2210DH/TH1210DH :
B Vanne d’inversion déclenchée en
mode de chauffage
O Vanne d’inversion déclenchée en
mode de refroidissement
G Relais de ventilateur
Y Contacteur du compresseur
Aux/E Relais de système de chauffage
auxiliaire
C Commun 24 V c.a.
R Alimentation 24 V c.a.
Désignation des bornes
Câblage
RWYG
B
RcO C
TH2110DH/TH1110E1/
TH
1110DH: CYGO
BR
Aux/
E
TH2210DH/TH1210DH
Not
Use
d
TH1100DH :
W Relais de chauffage
C Commun 24 V c.a.
R Alimentation 24 V c.a. RW C
TH1100DH
Not
Used
MF32806
WC
BORNIER DU
TH2110DH
GARDER LES FILS DANS
CETTEZONE OMBRAGÉE RETIRER LE CAVA
LIER
INSTALLÉ EN USINE
SEULEMENT SI LE
SYSTÈME EST
À DEUX
TRANSFORMATEURS
RACCORDER LA BORNE C
POUR L’ALIMENTATION
PRINCIPALE EN C.A. (OPTIONNEL
SI DES PILES SONT INSTALLÉES).
XXXX
MF32807
INSÉRER LES PILES POUR L’ALIMENTATION
PRIMAIRE OU DE SECOURS.

4
69-2609EFS—13
FRANÇAIS
Guide d’installation
Câblage
Guide de câblage – systèmes classiques et thermopompes
Thermopompes
2C/1F
TH2210DH/TH1210DH
B Vanne d’inversion déclenchée en
mode de chauffage [5]
O Vanne d’inversion déclenchée en
mode de refroidissement [5]
G Relais de ventilateur
Y Contacteur du compresseur
Aux/E Relais de système de chauffage aux-
iliaire [9]
C Commun 24 V c.a. [3]
R Alimentation [1]
Système 1C/1F
TH2110DH/
TH1110E1/
TH1110DH
(1 transformateur)
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système 1C/1F
TH2110DH/
TH1110E1/
TH1110DH
(2 transformateurs)
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage
C Commun 24 V c.a. [3, 4]
R Alimentation (transformateur,
chauffage) [1, 2]
Rc Alimentation (transformateur,
refroidissement) [1, 2]
Système de chauffage
seulement TH1100DH
W Relais de chauffage
C Commun 24 V c.a. [3]
R Alimentation [1]
Thermopompe
1C/1F
TH2110DH/
TH1110E1/TH1110DH [7]
B Vanne d’inversion déclenchée en
mode de chauffage [5]
O Vanne d’inversion déclenchée en
mode de refroidissement [5]
G Relais de ventilateur
Y Contacteur du compresseur [6]
W [W+Y reliées par un cavalier]
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système de
chauffage seulement
TH2110DH/TH1110E1/TH1110DH
W Relais de chauffage
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système de
chauffage
seulement avec
ventilateur TH2110DH/TH1110E1/
TH1110DH
G Relais de ventilateur
W Relais de chauffage
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
Système de
refroidissement
seulement
TH2110DH/TH1110E1/TH1110DH
G Relais de ventilateur
Y Contacteur du compresseur
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
REMARQUES
Caractéristiques techniques des fils :
Utiliser du fil pour thermostat de calibre
18 à 22. Il n’est pas nécessaire d’utiliser
du fil blindé.
[1] Alimentation : Fournir au besoin un
dispositif de coupure et une protection
contre les surcharges.
[2] Retirer le cavalier dans le cas de
systèmes à deux transformateurs.
[3] Connexion commune 24 V c.a. en option.
[4] La connexion commune doit provenir du
transformateur de refroidissement.
[5] Utiliser soit la borne O soit la borne B
pour la vanne d’inversion.
[6] Utiliser un petit bout de fil (non fourni)
pour raccorder les bornes W et Y.
[7] Régler le sélecteur du ventilateur à la
position Thermopompe (Heat Pump)
(voir page 5).
CYGO
BR
Aux/
E
Not
Used
RcCYWGR
RcCYWGR
RcCYWGOBR
RcCWR
RcCWGR
RcCYGR
Voir [remarques] ci-dessous
RW C Not
Used

569-2609EFS—13
FRANÇAIS
Série PRO TH2000DH/TH1000E1/TH1000DH
Aligner les deux languettes en
haut de la plaque murale avec les
fentes correspondantes au dos du
thermostat, puis pousser doucement
jusqu'à ce que le thermostat soit en
place.
Montage du thermostat
Régler le sélecteur du ventilateur.
Repousser le fil en
excès dans l’ouverture
dans le mur.
Boucher l’ouverture
dans le mur au
moyen d’un isolant
ininflammable.
TH2110DH/TH1110E1/TH1110DH
seulement :
• Gaz ou mazout : Dans le cas de systèmes
de chauffage au gaz ou au mazout,
laisser le sélecteur du ventilateur à la
position réglée en usine. (Ce réglage
convient aux systèmes qui commandent le
fonctionnement du ventilateur lors d’une
demande de chauffage.)
• Électricité ou thermopompe : Déplacer
le sélecteur à cette position si le système
est une thermopompe ou un appareil de
chauffage électrique. (À cette position, le
thermostat commande la mise en marche
du ventilateur lors d’une demande de
chaleur si un fil du ventilateur est raccordé
à la borne G.)
Réglage du ventilateur
XXXX
M32818
GAS OR OIL
ELECTRIC OR HEAT PUMP
GAS OR OIL
ELECTRIC OR HEAT PUMP
W/
Aux
Not
Used
Heat Off Cool Auto On
Fan
M32705
W/
Aux
Not
Used
M32757
Heat Off Cool Auto On
Fan
Les paramètres des modèles TH1110E1
et TH1110DH sont identiques. L’écran
du modèle TH1110E1 est plus grand.

6
69-2609EFS—13
FRANÇAIS
Guide d’installation
Suivre les directives ci-dessous pour configurer le thermostat pour qu’il
corresponde au système de chauffage-refroidissement installé, et pour
personnaliser son fonctionnement.
Numéro de
fonction
Réglage
Mode de configuration par l’installateur
Pour commencer, Appuyer sur les boutons s et tles maintenir enfoncés jusqu’à ce que
l’affichage change.
Appuyer sur le bouton s ou t pour modifier les réglages.
Appuyer simultanément sur les boutons s et t pendant une
seconde pour passer à la fonction suivante.
Appuyer sur les boutons s et t et les maintenir enfoncées
pour quitter et enregistrer réglages.
55
M32819
M32713
Heat Off Cool Auto On
Fan
M32758
Heat Off Cool Auto On
Fan
REMARQUE : Si aucun bouton n’est touché pendant 60
secondes dans le menu de configuration, le thermostat
enregistre automatiquement toute modification effectuée et
quitte le menu.
Gamme TH2000DH Gammes TH1000E1,
TH1000DH (l’écran du
modèle TH1000E1 est
plus grand)

769-2609EFS—13
FRANÇAIS
Série PRO TH2000DH/TH1000E1/TH1000DH
Fonctions Réglage et options
(réglages de l’usine en gras)
5 Nombre de cycles de
chauffage à l’heure
(CPH : cycles par heure)
TH2110DH, TH1110E1,
TH1110DH et TH1100DH
5 Pour les appareils au gaz ou au mazout à moins de 90
% d’efficacité
1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus
de 90 % d’efficacité
6 Pour appareils de chauffage électriques
[autres CPH possibles : 2 ou 4 CPH]
6 Cycles par heure du
chauffage auxiliaire
(CPH)
TH2210DH, TH1210DH
5 Pour les appareils au gaz ou au mazout à moins de
90 % d’efficacité
1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus
de 90 % d’efficacité
6 Pour appareils de chauffage électriques
[autres CPH possibles : 2 ou 4 CPH]
9 Cycles par heure du
compresseur (CPH) 3 Recommandé pour la plupart des compresseurs [Autres options possibles : 1, 2, 4, 5 ou 6 CPH]
13 Démarrage pré-
coce (TH2110DH et
TH2210DH)
1 En marche **Voir page 8
0 À l’arrêt
14 Affichage de la
température 0 Fahrenheit 1 Celsius
15 Protection du
compresseur 1 Temporisation de 5 minutes (Voir page 8) 0 Aucun temps de coupure du compresseur
20 Affichage de l’horloge
(TH2110DH et
TH2210DH)
0 Format 12 heures
1 Format 24 heures
25 Gamme de température
faible (TH1100DH
seulement)
0 Gamme standard 4,5 ° à 32 °C (40 ° à 90 °F)
1 Gamme faible (pour le mode garage) 1,5 ° à 32 °C
(35 ° à 90 °F)
40 Restaurer le réglage
par défaut
du calendrier
(TH2110DH et
TH2210DH)
0 Arrêt
1 On (Marche) - Les réglages par défaut du calendrier sont
indiqués dans le manuel de fonctionnement
Mode de configuration par l’installateur
MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL
Le système ne tient pas compte du temps d’arrêt minimal du compresseur pendant
le test par l’installateur. Pour éviter d’endommager le matériel, éviter les cycles de
fonctionnement trop rapides du compresseur.

www.resideo.com
© 2020 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by
Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc.
Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.
Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
18004681502
692609EFS13 M.S. Rev. 0720 | Imprimé aux ÉtatsUnis
Guide d’installation
Fonctions spéciales
Démarrage précoce (fonction de configuration 13) : Le démarrage précoce permet à l'appareil
de chauffage et au climatiseur de se mettre en marche avant le temps programmé pour que la
température voulue soit obtenue à l'heure programmée.
Protection du compresseur (Configuration de la fonction 15) : Cette fonction oblige le
compresseur à attendre quelques minutes avant de redémarrer. Pendant cette attente, les
mots «Cool On» (ou«Heat On» si le système utilisé est une thermopompe) clignotent à
l’écran.
Accessoires et pièces de rechange
Prière de communiquer avec le distributeur pour commander des
pièces de rechange.
Ensemble de plaques de recouvrement* ..................................N° de pièce 50002883001
*Sert à masquer les marques laissées par l’ancien thermostat.
Caractéristiques techniques
Gammes de température
• Refroidissement : 10 ° à 37 °C (50 ° à 99 °F)
• Chauffage : 4,5 ° à 32 °C (40 ° à 90 °F)*
*TH1100DH : le chauffage peut être réglé de 1,5 à 32 °C
(35 à 90 °F)
Gamme de température
ambiante de service
• 0 ° à 48,9 °C (32 ° à 120 °F)
Température à l’expédition
• -28,9 ° à 48,9 °C (-20° à 120 °F)
Humidité relative de service
• 5 % à 90 % (sans condensation)
Encombrement
• 3-7/16 po H x 4-10/16 po L x 1-3/16 po P
87 mm H x 119 mm L x 30 mm P
Caractéristiques électriques nominales
Tension Intensité
Système (50/60 Hz) de service
Chauffage (1er étage) 20-30 V c.a. 0,02-1,0 A
(Powerpile) 750 mV c.c. 100 mA c.c.
Chauffage auxiliaire 20-30 V c.a. 0,02-1,0 A
Refroidissement 20-30 V c.a. 0,02-1,0 A
Ce produit ne doit pas être jeté avec les autres ordures
ménagères. Trouvez le centre de collecte ou de recyclage autorisé
de votre région. La mise au rebut appropriée de l’équipement
ayant atteint la fin de sa vie utile aide à réduire les impacts
négatifs sur l’environnement et la santé.

Heat Off Cool
Auto On
Fan
Set
Hold
Run
Cool
On
Fr
Return
pm
6:30
Heat Off Cool
Auto On
Fan
Heat Off Cool
Auto On
Fan
Cool
On
Serie PRO TH1000E1/
TH1000DH/
TH2000DH
Termostatos
Guía de instalación
® Marca registrada de los EE. UU. Patentes en trámite.
© 2020 Resideo Technologies, Inc.
Todos los derechos reservados.
Leer antes de instalar
Este manual incluye los siguientes modelos:
• TH1100DH: Para sistemas de Sólo calor
• TH2110DH/TH1110E1/TH1110DH: Para sistemas de 1 calentador y 1 refrigerador
• TH2210DH/TH1210DH: Para sistemas de bomba de calor para 2 calentadores y 1
regrigerador únicamente
(Quite el termostato de la placa para pared y gírelo para ver el número de modelo).
Tipos de sistema
TH2110DH/TH1110DH/TH1110E1:
• Sistema de calefacción a gas, a aceite o
eléctrico con aire acondicionado
• Calefacción de aire, agua caliente,
sistemas de calefacción de alta
efectividad, bombas de calor para 1
calentador y 1 refrigerador, vapor,
gravedad
• Sólo calor
• Sólo calor con ventilador
• Sólo frío
• Sistemas de calefacción de 750 mV
TH2210DH/TH1210DH:
• Sistema de bomba de calor para 2
calentadores y 1 refrigerador
TH1100DH:
• Sistema de calefacción a gas, a aceite o
eléctrico
• Calefacción de aire, agua caliente,
vapor, gravedad
• Sólo calor
• Sistemas de calefacción de 750 mV
Debe ser instalado por un técnico
capacitado y experimentado
Lea estas instrucciones atentamente. Si no sigue estas instrucciones,
puede dañar el producto u ocasionar un riesgo.
¿Necesita asistencia?
Para obtener asistencia relacionada con este producto, visite
http://customer.resideo.com o comuníquese con el número gratuito del
servicio de atención al cliente de Resideo, llamando al 18004681502

2
69-2609EFS—13
ESPAÑOL
Guía de instalación
M32805
Instalación de la placa para pared
Quite la placa para pared del termostato
como se muestra a la izquierda, y luego
siga las instrucciones para el montaje.
1. Hale los cables a través del agujero para los cables.
2. Coloque la placa en la pared, nivele y marque las
posiciones de los agujeros.
3. Realice agujeros en las posiciones marcadas
como se muestra abajo e introduzca las anclas
de expansión con golpes leves.
4. Coloque la placa para pared sobre las anclas
de expansión, introduzca los tornillos de montaje
y ajústelos.
Hale de la parte inferior para quitar
el termostato de la placa para pared.
PRECAUCIÓN: RIESGO ELÉCTRICO
Puede ocasionar descargas eléctricas o dañar el equipo. Desconéctelo de la fuente
de energía antes de comenzar la instalación.
En tablarroca, realice agujeros de 3/16". En yeso, realice agujeros de 7/32".
AVISO SOBRE EL MERCURIO
En caso de que este producto reemplace a un control que contenga mercurio en
tubo sellado, evite arrojar el viejo control a la basura. Comuníquese con Thermostat
Recycling Corporation en www.thermostat-recycle.org o llame al 8002388192 para
obtener información sobre cómo y dónde desechar de forma adecuada y segura su
termostato usado.
M32731
TO REMOVE WALLPLATE
PULL HERE
Anclas de expansión
Agujero para el cable Tornillos de montaje

369-2609EFS—13
ESPAÑOL
Serie PRO TH2000DH/TH1000E1/TH1000DH
Opciones de fuentes de energía
TH2110DH/TH1110E1/
TH1110DH:
B Válvula inversora alimentada durante
la refrigeración
O Válvula inversora alimentada durante
la refrigeración
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
C 24 V CA. Para los sistemas de
2 transformadores, utilice cables
comunes desde el transformador
de la refrigeración.
R Corriente de 24 V CA del
transformador de calefacción
Rc Corriente de 24 V CA del
transformador de refrigeración
TH2210DH/TH1210DH:
B Válvula inversora alimentada
durante la refrigeración
O Válvula inversora alimentada
durante la refrigeración
G Relé del ventilador
Y Interruptor automático del
compresor
Aux/E Relé auxiliar de calor
C 24 V CA
R Corriente de 24 V CA
Designación de terminales
Cableado
RWYG
B
RcO C
TH2110DH/TH1110E1/
TH
1110DH: CYGO
BR
Aux/
E
TH2210DH/TH1210DH
Not
Use
d
TH1100DH:
W Relé de calor
C 24 V CA.
R Corriente de 24 V CA RW C
TH1100DH
Not
Used
MS32806
WC
SE MUESTRA
EL
BLOQUE DE
TERMINALES DEL
MODELO
TH2110DH
MANTENGA LOS CABLES EN
ESTA ÁREA SOMBREADA
QUITE EL PUENTE
INSTALADO EN LA
FÁBRICA SÓLO EN
LOS SISTEMAS
CON DOS
TRANSFORMADORES
CONECTE C PARA SUMINISTRAR
CORRIENTE CA (OPCIONAL SI LAS
BATERÍAS ESTÁN INSTALADAS)
XXXX
MS32807
COLOQUE LAS BATERÍAS PARA SUMINISTRO
DE ENERGÍA PRINCIPAL O DE RESPALDO

4
69-2609EFS—13
ESPAÑOL
Guía de instalación
Cableado
Sistema de bomba
de calor de
2 calentadores
y 1 refrigerador
TH2210DH/TH1210DH
B Válvula inversora alimentada durante
la calefacción [5]
O Válvula inversora alimentada durante
la refrigeración [5]
G Relé del ventilador
Y Interruptor automático del compresor
Aux/E Relé auxiliar de calor [9]
C 24 V CA [3]
R Electricidad [1]
Sistema de
1 calentador
y 1 refrigerador
TH2110DH/TH1110E1/TH1110DH
(1 transformador)
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema de
1 calentador
y 1 refrigerador
TH2110DH/TH1110E1/TH1110DH
(2 transformadores)
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
C 24 V CA [3,4]
R Electricidad (transformador de calefacción)
[1, 2]
Rc Electricidad (transformador de refrigeración)
[1, 2]
Sistema sólo calor
TH1100DH
W Heat relay
C 24Vac common [3]
R Electricidad [1]
Sistema de bomba
de calor de 1 calen-
tador y 1 refrigerador
TH2110DH/TH1110E1/TH1110DH [7]
B Válvula inversora alimentada durante
la calefacción [5]
O Válvula inversora alimentada durante
la refrigeración [5]
G Relé del ventilador
Y Interruptor automático del compresor [6]
W [W+Y unidos por un puente]
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema
sólo calor
TH2110DH/TH1110E1/TH1110DH
W Relé de calor
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema
sólo calor
ventilador
TH2110DH/TH1110E1/TH1110DH
G Relé del ventilador
W Relé de calor
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
Sistema
sólo frío
TH2110DH/TH1110E1/TH1110DH
G Relé del ventilador
Y Interruptor automático del compresor
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
NOTAS
Especificaciones del cable:
Use cable para termostato de calibre
18 a 22. No se requiere cable blindado.
[1] Fuente de alimentación. Proporciona
el medio de desconexión y la protección
contra sobrecargas requeridos.
[2] Para sistemas de 2 transformadores quite
el puente.
[3] Conexión de 24 V CA opcional.
[4] La conexión común debe provenir del
transformador de refrigeración.
[5] Use terminales O o B para la válvula
inversora.
[6] Use un trozo pequeño de cable (no inclui-
do) para conectar los terminales W y Y.
[7] Coloque el interruptor del ventilador en la
posición “Heat Pump” (bomba de calor
[vea la página 5]).
Guía de cableado: sistemas convencionales y de bomba de calor
CYGO
BR
Aux/
E
Not
Used
RcCYWGR
RcCYWGR
RcCYWGOBR
RcCWR
RcCWGR
RcCYGR
Vea [notas] abajo
RW C Not
Used
