LED Lichtleiste - Montageanleitung
Luminaire linéaire en barre à LED - Instructions de montage
Barra luminosa a LED - Istruzioni per il montaggio
LED Lineaire armatuur - Montage-instructies
LED Linjär regel för armaturer - Monteringsanvisningar
Lineární svítidla LED - Návod k montáži
Lineárne prisadené svietidlo LED- Návod na montáž
Corp de iluminat liniar LED - Instrucţiuni de montaj
LED cabinet light - Mounting instructions
10478529_10478527_2022/08_V1.4
Manufactured for
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
www.hornbach.com
www.hornbach.com/productcompliance
Deutsch2
Français8
Italiano14
Nederlands20
Svenska26
esky32
Sloven1ina38
Român044
English52

2
DEUTSCH
D
Montageanleitung
Bitte lesen Sie diese Montageanleitung gründlich durch und be-
wahren Sie sie für den späteren Gebrauch auf!
Sicherheitshinweise
• Elektroarbeiten und Reparaturen
dürfen nur von Elektrofachkräften
ausgeführt werden.
• Bei der Installation müssen die jewei-
ligen nationalen Installationsvorschrif-
ten eingehalten werden.
• Die Leuchte darf in keiner Weise ab-
geändert werden. Stromschlag- und
Unfallgefahr.
• Die Lichtquelle und das Betriebs-
gerät dieser Leuchte sind nur durch
eine Elektrofachkraft austauschbar.
• Nur das mitgelieferte Netzkabel
verwenden. Falls das Netzkabel
beschädigt ist, muss es durch ein
spezielles Kabel oder ausschließlich
beim Hersteller oder seinem tech-
nischen Kundendienst erhältliches
Kabel ersetzt werden.
Technische Daten
Verwendete Symbole
Achtung: Gefahr für die
Unversehrtheit von Gesundheit
und Produkt.
Nicht im Freien oder in feuchter
Umgebung verwenden.
Schutzklasse II
Lichtquelle durch Fachkraft aus-
tauschbar.
Betriebsgerät durch Fachkraft
austauschbar.
F
Dieses Produkt enthält eine Licht-
quelle der Energieezienzklasse F
Nennspannung 230 V~, 50 Hz
Nennleistung:
10478529
10478527 8W 16W
Schutzklasse: II/
Schutzart: IP 20
Betriebstemperatur -20 °C - +40 °C
Farbtemperatur: 3000 K
Leuchtmittel: LED
Gewicht:
10478529
10478527 165 g 265 g
Größe:
10478529
10478527
300x40x10,5 mm
600x40x10,5 mm
Lichtstrom:
10478529
10478527 550 lm 1050 lm
Lochabstand einer
einzelnen Konsole:
10478529
10478527 20 mm 20 mm
DEUTSCH D
3
Entsorgung
Das Symbol „durchgestrichene
Mülltonne“ erfordert die separate
Entsorgung von Elektro- und Elek-
tronik-Altgeräten (WEEE). Solche Geräte
können wertvolle, aber gefährliche und
umweltgefährdende Stoffe enthalten. Sie
sind gesetzlich dazu verpflichtet, diese
Produkte keinesfalls im unsortierten
Hausmüll, sondern an einer ausgewie-
senen Sammelstelle für das Recycling
von elektrischen und elektronischen Ge-
räten zu entsorgen. Dadurch tragen Sie
zum Schutz der Ressourcen und der
Umwelt bei.
HORNBACH ist in Deutschland ver-
pflichtet:
- bei Neukauf eines Elektro- oder
Elektronikgerätes ein Altgerät der
gleichen Art unentgeltlich im HORN-
BACH-Markt zurückzunehmen.
- auch ohne einen Neukauf bis zu
3Elektro- oder Elektronik-Altgerä-
te der gleichen Geräteart (bis max.
25cm Kantenlänge) unentgeltlich im
HORNBACH-Markt zurückzunehmen.
- bei Lieferung eines neuen Elektro-
oder Elektronikgerätes an einen priva-
ten Haushalt ein Altgerät der gleichen
Art unentgeltlich abzuholen oder Ihnen
die Rückgabe in Ihrer unmittelbaren
Nähe zu ermöglichen.
Stellen Sie sicher, dass Lampen, die
zerstörungsfrei aus dem Gerät ent-
nommen werden können, vor der Ent-
sorgung des Gerätes aus dem Gerät
entfernt worden sind.
Für weitere Informationen wenden Sie
sich an www.hornbach.com oder an
die örtlichen Behörden.
Kinder dürfen auf keinen Fall mit
Kunststoffbeuteln und Verpackungs-
material spielen, da Verletzungs- bzw.
Erstickungsgefahr besteht. Solches
Material sicher lagern oder auf um-
weltfreundliche Weise entsorgen.
Gewicht:
10478529
10478527 165 g 265 g
Größe:
10478529
10478527
300x40x10,5 mm
600x40x10,5 mm
Lichtstrom:
10478529
10478527 550 lm 1050 lm
Lochabstand einer
einzelnen Konsole:
10478529
10478527 20 mm 20 mm
Deutsch

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
4
DEUTSCH
D

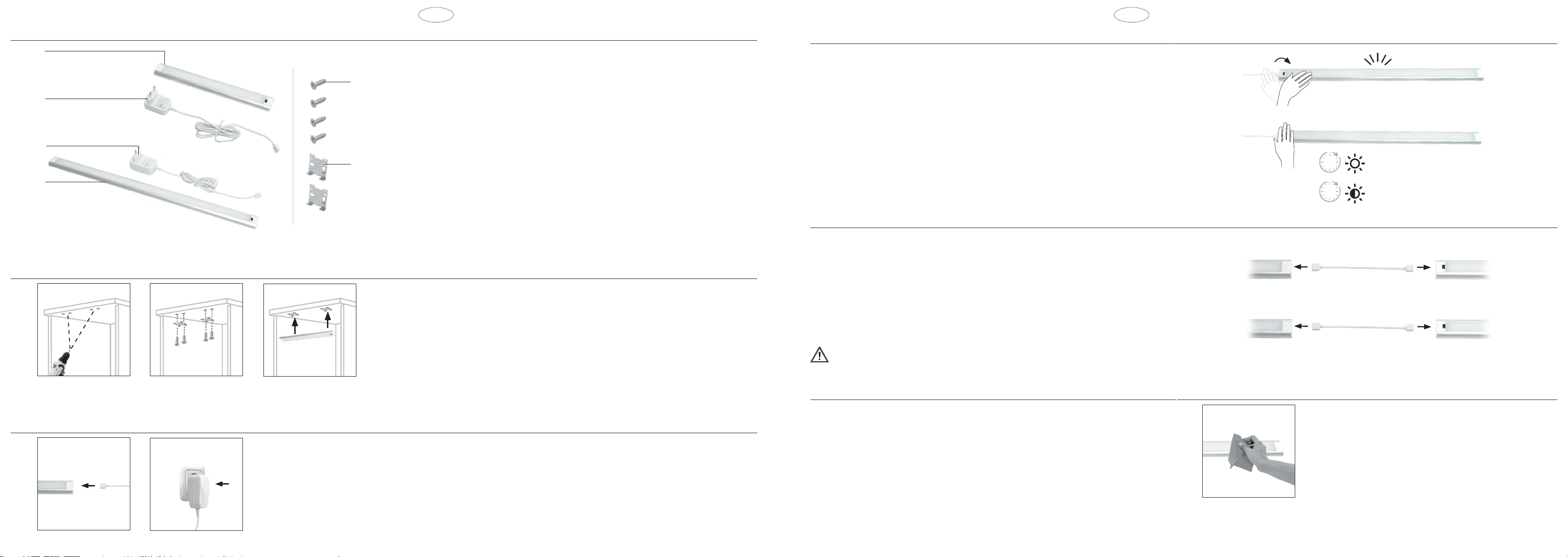

Beschreibung
Montage
I.
II.
1 Leuchte 10478529 (30 cm)
2 Netzkabel
3 Leuchte 10478527 (60 cm)
4 4x Schrauben
5 2x Konsole
1. Einen Installationsort in Ihrem Schrank wählen. Die Löcher der Konsolen 5
mit dem erforderlichen Abstand kennzeichnen und bohren (siehe Techni-
sche Daten). Sicherstellen, dass die Konsolen 5 auf gleicher Höhe sind.
2. Die Konsolen 5 mit den Schrauben befestigen.
3. Die Leuchte 1/3 in die Konsolen 5 einrasten.
Anschluss
IIl.
1. Das Netzkabel 2 in die Leuchte einstecken 1/3.
2. Das Netzkabel 2 an einer passenden Steckdose anschließen.
DEUTSCH D
5
Optionales Zubehör
V.
Achtung:
Mit einem Treiber können gleichzeitig max. 1 Leuchte und 1 Erweiterung
betrieben werden.
Reinigung
1. Das Netzkabel 2 ziehen.
2. Die Leuchte 1/3 nur mit einem weichen, trockenen Tuch abwischen. Keine
Scheuerpulver oder chemischen Reinigungsmittel verwenden. Elektrische
Bauteile dürfen nicht mit Feuchtigkeit in Kontakt kommen.
A. Ein-/Ausschalten
Mit einer Wischgeste über der Sensortaste ein- und ausschalten.
B. Einstellen der Helligkeit
Die Hand länger als 1 Sekunde über der Sensortaste halten. Die Hellig-
keit der Leuchte wird erhöht.
Die Hand wegbewegen und anschließen erneut über der Sensortaste
halten. Die Helligkeit der Leuchte wird reduziert.
Die Helligkeitseinstellung wird gesichert, bis eine neue Einstellung vorge-
nommen wird.
Verwendung
Wartung und Pflege
IV.
Vl.
Die Leuchten können erweitert werden:
A. 10478529 (30 cm)
erweiterbar mit Leuchte
10478528 (30 cm)
B. 10478527 (60 cm)
erweiterbar mit Leuchte
10478526 (60 cm)

6
FRANÇAIS
F
Instructions de montage
Lire attentivement les présentes instructions de montage et les
conserver à un endroit sûr pour une utilisation ultérieure !
Information de sécurité
• Les opérations et les réparations
du système électrique doivent être
eectuées par un électricien qualifié.
• Au cours de l’installation, toujours
respecter les réglementations natio-
nales.
• Il est interdit de modifier le luminaire
d’une quelconque manière. Il existe un
risque de choc électrique et d’accident.
• La source de lumière et le mécanis-
me de contrôle ne peuvent être rem-
placés que par un électricien qualifié.
• Utiliser exclusivement le câble
d’alimentation électrique fourni. Si le
câble d’alimentation électrique est
endommagé, il doit être remplacé
par un câble spécial ou un câble
exclusivement disponible auprès du
fabricant ou de son agent de SAV.
Caractéristiques techniques
Symboles utilisés
Attention: risque pour la santé
et le produit.
Ne pas utiliser l'outil à l'extérieur
ni dans des milieux humides.
Indice de protection II
La source de lumière est
remplaçable par un électricien
qualifié.
Mécanisme de contrôle rempla-
çable par un électricien qualifié.
F
Ce produit contient une source
lumineuse de classe d’ecacité
énergétique F.
Tension nominale 230 V~, 50 Hz
Puissance nominale:
10478529
10478527 8W 16W
Classe de protection:II/
Indice de protection: IP20
Température de service -20 °C - +40 °C
Température des
couleurs: 3000 K
Source lumineuse : LED
Poids :
10478529
10478527 165 g 265 g
Dimensions:
10478529
10478527
300x40x10,5mm
600x40x10,5mm
Flux lumineux:
10478529
10478527 550 lm 1050 lm
Distance de trou du
support de montage
unique :
10478529
10478527 20mm 20mm
7
FRANÇAIS F
Élimination des déchets
Le symbole « Poubelle barrée »
impose une élimination séparée
des vieux appareils électriques et
électroniques (WEEE). Ces appareils
peuvent contenir des substances pré-
cieuses, mais dangereuses et nocives
pour l’environnement. Vous êtes légale-
ment tenu de ne pas jeter ces produits
dans les ordures ménagères non triées,
mais de les remettre à un point de col-
lecte pour le recyclage des appareils
électriques et électroniques. Cela contri-
bue à la protection des ressources et de
l’environnement.
HORNBACH s’engage en Allemagne à :
- lors de l’achat d’un nouvel appareil
électrique ou électronique, HORN-
BACH s’engage à reprendre gratui-
tement un appareil usagé du même
type dans un de ces magasins
- de reprendre gratuitement dans votre
magasin HORNBACH jusqu’à 3ap-
pareils électriques ou électroniques
usagés du même type (jusqu’à 25 cm
de côté), même si vous n’en achetez
pas un nouveau
- collecter gratuitement un appareil
électrique ou électronique usagé du
même type ou de vous permettre de
le rapporter près de chez vous en cas
de livraison d’un nouvel appareil élec-
trique ou électronique à un ménage
privé.
Assurez-vous que les lampes qui
peuvent être retirées de l’appareil sans
être détruites ont été retirées de l’ap-
pareil avant de le mettre au rebut
Pour de plus amples informations,
rendez-vous sur www.hornbach.com
ou contactez les autorités locales.
Ne laissez en aucun cas les enfants
jouer avec des sacs en plastique et
matériels d’emballage, puisque cela
les expose à un risque de blessure ou
d’étouffement. Rangez ces matières
en lieu sûr ou éliminez-les dans le res-
pect de l’environnement.
Français

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
8
FRANÇAIS
F
Description
Montage
I.
II.
1 Luminaire 10478529 (30 cm)
2 Câble d'alimentation
3 Luminaire 10478527 (60 cm)
4 4x vis
5 2x support de montage
1. Sélectionner un emplacement d'installation sur le placard. Marquer les
trous des supports de montage 5 avec la distance requise et les percer
(voir les caractéristiques techniques). S'assurer que les supports de mon-
tage 5 sont au même niveau.
2. Fixer les supports 5 en place avec les vis.
3. Clipser le luminaire 1/3 dans les supports 5 .
Connexion
III.
1. Insérer le câble d'alimentation électrique 2 dans le luminaire 1/3.
2. Brancher le câble d'alimentation 2 dans une prise murale appropriée.
9
FRANÇAIS F
Accessoires en option
V.
Attention:
Un pilote peut commander max. 1 luminaire et 1 extension à la fois.
Nettoyage
1. Débrancher le câble d'alimentation électrique 2 de la prise électrique.
2. Essuyer le luminaire 1/3 avec un chion doux et sec uniquement. Ne jamais
utiliser de poudres à récurer ou de détergents chimiques. Ne jamais laisser
les composants électriques devenir humides.
A. Mise en / hors service
Mettre en et hors service avec un mouvement de balayage au-dessus du
bouton du capteur.
B. Régler la luminosité
Laisser la main au-dessus du bouton du capteur pendant plus d'une se-
conde. La luminosité du luminaire augmente.
Retirer la main et la placer de nouveau au-dessus du bouton du capteur.
La luminosité du luminaire diminue.
Le réglage de la luminosité est enregistré jusqu'à ce qu'un nouveau réglage
soit défini.
Utilisation
Entretien et maintenance
IV.
Vl.
Les luminaires peuvent être étendus :
A. 10478529 (30 cm)
extensible avec le luminaire
10478528 (30 cm)
B. 10478527 (60 cm)
extensible avec le luminaire
10478526 (60 cm)

10
ITALIANO
I
Istruzioni per il montaggio
Si prega di leggere attentamente queste istruzioni e di conservarle
in un posto sicuro per eventuali futuri riferimenti!
Informazioni di sicurezza
• Eventuali riparazioni e lavori elettrici
devono essere eseguiti da un elettri-
cista qualificato.
• Durante l’installazione, sempre
attenersi alle norme di installazione
nazionali.
• La lampada non deve essere modi-
ficata in qualsiasi modo. Rischio di
scossa elettrica ed infortuni.
• La sorgente luminosa e la centrali-
na di comando di questa lampada
possono essere sostituiti solo da un
elettricista specializzato.
• Usare solamente il cavo di alimenta-
zione compreso nella fornitura. Se il
cavo di alimentazione è danneggiato,
esso va sostituito con un cavo spe-
ciale oppure esclusivamente con un
cavo disponibile presso il costruttore
oppure da un agente di servizio.
Dati tecnici
Simboli usati
Attenzione: Rischio per la salute e
il prodotto.
Non utilizzare in ambienti esterni o
in ambienti umidi.
Classe di protezione II
Sorgente luminosa sostituibile da
un elettricista specializzato.
Centralina di comando sostituibile
da un elettricista specializzato.
F Questo prodotto contiene una sorgente luminosa di classe di
ecienza energetica F.
Voltaggio nominale 230 V~, 50 Hz
Potenza nominale:
10478529
10478527 8 W 16 W
Classe di protezione: II/
Livello di protezione: IP 20
Temp. di esercizio: -20 °C - +40 °C
Temperatura colore: 3000 K
Fonte di luce: LED
Peso:
10478529
10478527 165 g 265 g
Dimensioni:
10478529
10478527
300x40x10.5 mm
600x40x10.5 mm
Flusso luminoso:
10478529
10478527 550 lm 1050 lm
Distanza fori in caso
di una sola staa di
montaggio:
10478529
10478527 20 mm 20 mm
11
ITALIANO I
Smaltimento
Il simbolo del “bidone sbarrato” in-
dica che i rifiuti di apparecchiature
elettriche ed elettroniche (WEEE)
devono essere smaltiti separatamente.
Tali apparecchiature possono contenere
delle sostanze preziose che tuttavia
sono pericolose e nocive per l’ambiente.
Siete legalmente obbligati a non smaltire
questi prodotti insieme ai rifiuti domestici
indifferenziati ma presso un punto di
raccolta autorizzato per il riciclo di appa-
recchi elettrici ed elettronici. In questo
modo si contribuirà alla salvaguardia
delle risorse e dell’ambiente.
In Germania, la ditta HORNBACH:
- è obbligata a ritirare gratuitamente
presso un punto vendita HORNBACH
un vecchio dispositivo nel momento
dell’acquisto di un nuovo dispositivo
elettrico o elettronico dello stesso tipo
- è obbligata a ritirare gratuitamente
presso un punto vendita HORNBACH
fino a 3 vecchi dispositivi elettrici o
elettronici (con una lunghezza bordo
max. di fino a 25 cm) anche senza
l’acquisto di un nuovo dispositivo elet-
trico o elettronico
- è obbligata, nel momento della conse-
gna di un nuovo dispositivo elettrico o
elettronico a un cliente privato, di riti-
rare gratuitamente un vecchio dispo-
sitivo dello stesso tipo o di consentire
la sua restituzione nelle immediate
vicinanze.
Assicurarsi che le lampade che pos-
sono essere rimosse dal dispositivo
senza distruggerle siano state rimosse
dal dispositivo prima dello smaltimen-
to.
Per ulteriori informazioni consultare
www.hornbach.com, oppure rivolgersi
alle autorità locali.
Non far giocare i bambini con le buste
di blastica e i materiali di imballaggio
dell’apparecchio perché rischiano
lesioni o soffocamento. Conservare
questi materiali in un luogo sicuro o
smaltirli nel rispetto dell’ambiente.
Italiano

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
12
ITALIANO
I
Descrizione
Assemblaggio
I.
II.
1 Lampada 10478529 (30 cm)
2 Cavo di alimentazione
3 Lampada 10478527 (60 cm)
4 4x Viti
5 2x Staa di montaggio
1. Scegliere un posto di installazione presso il vostro armadio. Segnare i fori
per le stae di montaggio 5 mantenendo la distanza richiesta per il montag-
gio ed incidere i fori (vedi dati tecnici). Assicurarsi che le stae 5 si trovino
sullo stesso piano.
2. Fissare le stae 5 usando le viti.
3. Inserire la lampada 1/3 nelle stae 5.
Collegamento
IIl.
1. Inserire il avo di alimentazione 2 nella lampada 1/3.
2. Inserire il cavo di alimentazione 2 in una presa adatta.
13
ITALIANO I
Accessori opzionaliV.
Attenzione:
Un driver può essere usato per un massimo di 1 lampada ed 1
estensione allo stesso tempo.
Pulizia
1. Scollegare il cavo di alimentazione 2 dalla presa elettrica.
2. Pulire la lampada 1/3 solo con un panno morbido ed asciutto. Non usare
mai polveri abrasive oppure detergenti chimici. Non far mai diventare umidi i
componenti elettrici.
A. Accensione / Spegnimento
Accendere e spegnere lampada strisciando sopra il tasto a sensore.
B. Regolare la luminosità
Tenere la mano sopra il tasto a sensore per più di 1 secondo. La lumino-
sità della lampada aumenterà.
Allontanare la mano e portarla di nuovo sul tasto a sensore. La luminosità
della lampada si ridurrà.
La luminosità rimarrà impostata fino a che si imposta un nuovo livello di
luminosità.
Utilizzo
Manutenzione e cura
IV.
Vl.
Le lampade possono essere ampliate:
A. 10478529 (30 cm)
estensibile con lampada
10478528 (30 cm)
B. 10478527 (60 cm)
estensibile con lampada
10478526 (60 cm)

14
NEDERLANDS
NL
Montage-instructies
Lees deze instructies zorgvuldig en bewaar ze goed om ze later te
kunnen raadplegen!
Veiligheidsinformatie
• Elektrische werkzaamheden en
reparaties moeten door een gekwa-
lificeerde elektricien worden uitge-
voerd.
• Neem bij de installatie altijd de natio-
nale installatieregels in acht.
• De armatuur mag op geen enkele
wijze worden aangepast. Risico van
elektrische schokken en ongelukken.
• De lichtbron en de voorschakelap-
paratuur van deze armatuur kunnen
alleen door een gekwalificeerde
elektriciën vervangen worden.
• Gebruik alleen het meegeleverde
netsnoer. Als het netsnoer is bescha-
digd, moet dit worden vervangen
door een speciale kabel of een kabel
die uitsluitend verkrijgbaar is bij de
fabrikant of zijn servicemedewerker.
Technische gegevens
Gebruikte symbolen
Opgelet: risico voor gezondheid
en het product.
Niet buitenshuis of in vochtige
omgevingen gebruiken.
Beschermingsklasse II
Lichtbron vervangbaar door
gekwalificeerde elektriciën.
Voorschakelapparatuur ver-
vangbaar door gekwalificeerde
elektriciën.
F
Dit product bevat een lichtbron
van energie-eciëntieklasse F.
Nominaal voltage 230 V~, 50 Hz
Nominaal vermogen:
10478529
10478527 8 W 16 W
Beschermingsklasse: II/
Mate van bescherming: IP 20
Bedrijfstemperatuur: -20 °C - +40 °C
Kleurtemperatuur: 3000 K
Lichtbron: LED
Gewicht:
10478529
10478527 165 g 265 g
Afmetingen:
10478529
10478527
300x40x10,5 mm
600x40x10,5 mm
Helderheid:
10478529
10478527 550 lm 1050 lm
Gatafstand van enkele
bevestigingsbeugel:
10478529
10478527 20 mm 20 mm
15
NEDERLANDS NL
Afvalverwijdering
Het symbool van de “doorge-
streepte vuilnisbak” wijst op de
noodzaak van afzonderlijke afval-
verwijdering van afgedankte elektrische
en elektronica-apparatuur (WEEE). Der-
gelijke apparaten kunnen waardevolle
maar gevaarlijke en schadelijke stoffen
bevatten. U bent wettelijk verplicht deze
producten niet bij het ongesorteerde
huisvuil mee te geven, maar in te leveren
bij een officieel inzamelpunt voor de re-
cycling van elektrische en elektronische
apparaten. Hierdoor levert u een bijdra-
ge aan de bescherming van bronnen en
het milieu.
HORNBACH is in Duitsland verplicht:
- bij aankoop van een nieuw elektrisch
of elektronisch apparaat een oud ap-
paraat van hetzelfde type gratis terug
te nemen in een HORNBACH winkel
- ook zonder nieuwe aankoop tot 3
oude elektrische of elektronische
apparaten van hetzelfde type (tot een
maximale randlengte van 25 cm) gratis
terug te nemen in een HORNBACH
winkel
- bij afleveren van een nieuw elektrisch
of elektronisch apparaat aan een par-
ticulier huishouden een oud apparaat
van hetzelfde type gratis mee te ne-
men of inleveren voor u in uw directe
omgeving mogelijk te maken.
Zorg ervoor dat lampen die uit het
apparaat kunnen worden verwijderd
zonder deze te vernietigen uit het ap-
paraat zijn verwijderd alvorens u het
weggooit.
Neem voor meer informatie contact
op met www.hornbach.com of de
milieu-afdeling of milieustraat van uw
gemeente.
Kinderen mogen nooit met plastic
zakken en verpakkingsmaterialen
spelen vanwege het gevaar van ver-
wonding en verstikking. Bewaar dit
materiaal op een veilige plaats of gooi
het op milieuvriendelijke wijze weg.
Nederlands

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
16
NEDERLANDS
NL
Beschrijving
Montage
I.
II.
1 Armatuur 10478529 (30 cm)
2 Stroomkabel
3 Armatuur 10478527 (60 cm)
4 4x schroeven
5 2x Montagebeugel
1. Selecteer een installatielocatie op uw kabinet. Markeer de gaten van de
montagebeugels 5 met de vereiste tussenafstand voor de armatuur en
boor de gaten (zie technische gegevens). Zorg ervoor dat de montagebeu-
gels 5 zich op hetzelfde niveau bevinden.
2. Zet de beugels 5 vast met schroeven.
3. Klik de armatuur 1/3 in de beugels 5 .
Aansluiting
IIl.
1. Plaats de stroomkabel 2 in de armatuur 1/3.
2. Steek de stekker van de stroomkabel 2 in een geschikt stopcontact.
17
NEDERLANDS NL
Optionele accessoires
V.
Opgelet:
Een stuurbuis is geschikt voor max. 1 armatuur en 1 extensie
tegelijkertijd.
Reinigen
1. Haal de stekker van het netsnoer 2 uit het stopcontact.
2. Veeg de armatuur 1/3 alleen met een zachte, droge doek schoon.
Gebruik nooit schuurmiddelen of chemische reinigingsmiddelen. Laat
nooit de elektrische componenten vochtig worden.
A. In- en uitschakelen
Schakel in en uit met een veegbeweging over de sensorknop.
B. De helderheid aanpassen
Houd uw hand langer dan 1 seconde boven de sensorknop. De helder-
heid van het armatuur neemt toe.
Haal uw hand weg en houd hem opnieuw boven de sensorknop. De hel-
derheid van het armatuur neemt af.
De helderheidsinstelling wordt opgeslagen totdat er een nieuwe instelling
wordt ingesteld.
Gebruik
Onderhoud en verzorging
IV.
Vl.
Verlichtingsarmaturen kunnen worden uitgebreid:
A. 10478529 (30 cm)
uitbreidbaar met armatuur
10478528 (30 cm)
B. 10478527 (60 cm)
uitbreidbaar met armatuur
10478526 (60 cm)

18
SVENSKA
S
Monteringsinstruktioner
Läs instruktionerna noga och förvara dem på en säker plats för
senare användning!
Säkerhetsinformation
• Elarbete och reparationer måste
utföras av en behörig elektriker.
• Följ alltid de nationella installations-
bestämmelserna.
• Armaturen får inte modifieras på nå-
got sätt. Risk för elstöt och olycksfall.
• Ljuskällan och kontrolldonet för
armaturen får endast bytas ut av en
behörig elektriker.
• Använd endast medföljande elka-
bel. Om elkabeln är skadad ska den
ersättas med en specialkabel eller
en kabel som erhålls från tillverkaren
eller hans serviceagent.
Tekniska data
Använda symboler:
Varning: Risk för hälsa och
produkt.
Får inte användas utomhus eller
i fuktiga miljöer.
Skyddsklass II
Ljuskällan kan bytas ut av av
behörig elektriker.
Kontrolldonet kan bytas av be-
hörig elektriker.
F
Denna produkt innehåller en
ljuskälla med energieektivitets-
klass F.
Märkspänning 230 V~, 50 Hz
Märkeekt:
10478529
10478527 8 W 16 W
Skyddsklass: II/
Skyddsgrad: IP 20
Driftstemperatur : -20 °C - +40 °C
Färgtemperatur: 3000 K
Ljuskälla: LED
Vikt:
10478529
10478527 165 g 265 g
Storlek:
10478529
10478527
300x40x10,5 mm
600x40x10,5 mm
Ljusflöde:
10478529
10478527 550 lm 1050 lm
Avstånd mellan hålen i
en monteringskonsol:
10478529
10478527 20 mm 20 mm
19
SVENSKA S
Avfallshantering
Symbolen ”överstruken soptunna”
kräver separat avfallshantering av
elektrisk och elektronisk utrustning
(WEEE). Sådana enheter kan innehålla
värdefulla, men farliga och miljöskadliga
ämnen. Du är enligt lag skyldig att inte
kasta dessa produkter i det osorterade
hushållsavfallet utan lämna in dessa till
ett anvisat insamlingsställe för återvin-
ning av elektriska och elektroniska pro-
dukter. Därmed bidrar du till att skydda
resurserna och miljön.
I Tyskland är HORNBACH skyldiga att:
- vid inköp av nya elektriska eller elek-
troniska apparater ta tillbaka en gam-
mal apparat av samma slag utan kost-
nad i HORNBACH-butiken
- även utan inköp av nya produkter ta
tillbaka upp till tre elektriska eller elek-
troniska apparater av samma appa-
rattyp (upp till 25 cm kantlängd) utan
kostnad till HORNBACH-butik
- vid leverans av en ny elektrisk eller
elektronisk apparat till privat hushåll
hämta upp en gammal apparat av
samma slag utan kostnad eller möjlig-
göra återlämning i din direkta närhet.
Säkerställ att lampor, som kan tas ut ur
apparaten utan att förstöras, tas ut ur
apparaten innan apparaten avfallshan-
teras.
Kontakta www.hornbach.com eller lo-
kala myndigheter för mer information.
Barn får inte under några som helst
omständigheter leka med plastpåsar
och förpackningsmaterial eftersom de
då löper risk att skadas eller kvävas.
Förvara därför sådant material säkert
eller avfallshantera det miljövänligt.
Svenska

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
20
SVENSKA
S
Beskrivning
Montering
I.
II.
1 Armatur 10478529 (30 cm)
2 Strömkabel
3 Armatur 10478527 (60 cm)
4 4x skruvar
5 2x Monteringsfäste
1. Välj installationsplats i ditt skåp. Markera hålen i monteringskonsolerna 5
med nödvändigt avstånd och borra hålen (se tekniska data). Kontrollera att
monteringskonsolerna 5 är på samma nivå.
2. Fäst konsolerna 5 med skruvar.
3. Kläm fast armaturen 1/3 i konsolerna 5.
Anslutning
IIl.
1. Anslut elkabeln 2 till armaturen 1/3.
2. Sätt i kontakten 2 i ett lämpligt eluttag.
21
SVENSKA S
Tillbehör
V.
Observera:
En drivenhet kan köra max. en armatur och en utbyggnadsarmatur
samtidigt.
Rengöring
1. Ta ut kontakten 2 från eluttaget.
2. Torka endast av armaturen 1/3 med en mjuk, torr trasa. Använd
aldrig skurpulver eller kemiska rengöringsmedel. Låt aldrig elektriska
komponenter bli fuktiga.
A. Tända/släcka
Tänd och släck med en svepande rörelse över sensorknappen.
B. Ställa in ljusstyrkan
Håll handen över sensorknappen i mer än en sekund. Armaturens ljus-
styrka ökar.
Ta bort handen och håll den en gång till över sensorknappen. Armaturens
ljusstyrka minskar.
Inställningen av ljusstyrkan sparas tills den ändras.
Användning
Underhåll och skötsel
IV.
Vl.
Armaturerna kan byggas ut:
A. 10478529 (30 cm)
utbyggbar med armatur
10478528 (30 cm)
B. 10478527 (60 cm)
utbyggbar med armatur
10478526 (60 cm)

22
ČESKY
CZ
Návod k montáži
Přečtěte si pečlivě tento návod a uschovejte ho pro pozdější
použití!
Bezpečnostní informace
• Práce na elektrickém vybavení a
jeho opravy musí provádět výhradně
kvalifikovaný elektrikář.
• Během instalace vždy dodržujte
národní předpisy k instalaci.
• Je zakázáno elektrické svítidlo jakkoli
upravovat. Riziko úrazu elektrickým
proudem a nehody.
• Zdroj světla a ovládací převod tohoto
svítidla může vyměnit pouze kvalifi-
kovaný elektrikář..
• Používejte pouze dodaný napáje-
cí kabel. Pokud je napájecí kabel
poškozený, musí být vyměněn za
speciální kabel nebo kabel dodávaný
výhradně výrobcem nebo servisním
zástupcem.
Technické údaje
Použité symboly
Pozor: Riziko ohrožující zdraví a
výrobek.
Nepoužívejte venku ani v prostředí
s velkým obsahem par.
Třída ochrany II
Zdroj světla může vyměnit pouze
kvalifikovaný elektrikář.
Ovládací převod může vyměnit
pouze kvalifikovaný elektrikář.
F
Tento výrobek obsahuje světelný
zdroj s třídou energetické účinnosti
F.
Jmenovité napětí 230 V~, 50 Hz
Jmenovitý výkon:
10478529
10478527 8 W 16 W
Třída ochrany: II/
Stupeň ochrany: IP 20
Provozní teplota: -20 °C - +40 °C
Barevná teplota: 3000 K
Zdroj světla: LED
Hmotnost:
10478529
10478527 165 g 265 g
Velikost:
10478529
10478527
300x40x10,5 mm
600x40x10,5 mm
Světelný tok:
10478529
10478527 550 lm 1050 lm
Vzdálenost otvoru pro
montážní držák:
10478529
10478527 20mm 20mm
23
ČESKY CZ
Likvidace odpadů
Symbol „přeškrtnuté popelnice“
vyžaduje samostatnou likvidaci
použitých elektrických a elektro-
nických přístrojů (směrnice WEEE). Ta-
kové přístroje mohou obsahovat cenné,
ale nebezpečné látky ohrožující životní
prostředí. Ze zákona v žádném případě
nesmíte tyto produkty likvidovat v netří-
děném domácím odpadu, nýbrž jste po-
vinni je zlikvidovat na ověřeném sběr-
ném místě pro recyklaci elektrických a
elektronických přístrojů. Tím přispíváte k
ochraně zdrojů a životního prostředí.
HORNBACH je v Německu povinen:
- při zakoupení nového elektrického
nebo elektronického přístroje vzít v
prodejně HORNBACH bezplatně zpět
starý přístroj stejného druhu
- také bez zakoupení nového přístroje
vzít v prodejně HORNBACH bezplatně
zpět až 3 staré elektrické nebo elek-
tronické přístroje stejného druhu (do
max. délky okraje 25 cm)
- při dodání nového elektrického nebo
elektronického přístroje do soukromé
domácnosti bezplatně vyzvednout
starý přístroj stejného druhu nebo
Vám umožnit vrácení zpět ve Vaší bez-
prostřední blízkosti.
Zajistěte, aby žárovky, které lze bez po-
rušení vyjmout z přístroje, byly z přístroje
odstraněny před jeho likvidací.
Další informace si vyžádejte na
www.hornbach.com nebo u místních
úřadů.
Děti si v žádném případě nesmějí hrát
s plastovými sáčky a obalovým ma-
teriálem, protože existuje nebezpečí
úrazu příp. udušení. Takový materiál
bezpečně skladujte nebo zlikvidujte
způsobem šetrným k životnímu pro-
středí.
Česky

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
24
ČESKY
CZ
Popis
Montáž
I.
II.
1 Elektrické svítidlo 10478529 (30 cm)
2 Napájecí kabel
3 Elektrické svítidlo 10478527 (60 cm)
4 4x Šrouby
5 2x Montážní držák
1. Vyberte místo instalace na vaší skříňce. Označte otvory montážního dr-
žáku 5 s požadovanou vzdáleností a vyvrtejte otvory (viz technické údaje).
Ujistěte se, že jsou montážní držáky 5 na stejné úrovni.
2. Držáky 5 upevněte na místě pomocí šroubů.
3. Vložte svítidlo 1/3 do držáků 5 .
Připojení
IIl.
1. Svítidlo připojte k elektrickému zdroji 2 into the luminaire 1/3.
2. Připojte kabel 2 do vhodné zásuvky elektrické sítě.
25
ČESKY CZ
Volitelné příslušenství
V.
Pozor:
Ovladač může fungovat max. pro 1 svítidlo a 1 rozšíření zároveň.
Čištění
1. Odpojte napájecí kabel 2 ze zásuvky elektrické sítě.
2. Elektrické svítidlo 1/3 otírejte pouze měkkou, suchou utěrkou. Nikdy
nepoužívejte brusné prášky ani chemické čisticí látky. Nikdy nedovolte,
aby elektrické součástky zvlhly.
A. Zapínání/vypínání
Zapínejte a vypínejte pohybem nad tlačítkem s čidlem.
B. Seřízení jasu
Ruku přidržte nad tlačítkem s čidlem déle než 1 sekundu. Jas svítidla se
zvýší.
Rukou uhněte stranou a poté ji opět přidržte nad tlačítkem s čidlem. Jas
svítidla se sníží.
Nastavení jasu zůstane uloženo, dokud nebude provedeno nové nastave-
ní.
Používání
Údržba a péče
IV.
Vl.
Svítidla lze rozšířit o:
A. 10478529 (30 cm)
lze doplnit svítidlem
10478528 (30 cm)
B. 10478527 (60 cm)
lze doplnit svítidlem
10478526 (60 cm)

26
SLOVENSKÝ
SK
Návod na montáž
Pred montážou si pozorne prečítajte tento návod a odložte ho na
bezpečné miesto na budúce použitie!
Bezpečnostné informácie
• Elektrické práce a opravy musí vyko-
návať kvalifikovaný elektrikár.
• Počas inštalácie vždy dodržiavajte
štátne predpisy pre inštaláciu.
• Svietidlo sa nesmie žiadnym spôso-
bom upravovať. Nebezpečenstvo zá-
sahu elektrickým prúdom a nehody.
• Svetelný zdroj a predradník tohto
svietidla môže vymieňať iba kvalifiko-
vaný elektrikár.
• Používajte iba dodaný napájací
kábel. Ak je napájací kábel poško-
dený, musí sa vymeniť za špeciálny
kábel alebo kábel dostupný výlučne
od výrobcu alebo jeho servisného
zástupcu.
Technické údaje
Použité symboly
Upozornenie: Riziko pre zdravie a
produkt.
Nepoužívajte v exteriéri alebo vo
vlhkom prostredí.
Trieda ochrany II
Svetelný zdroj môže vymieňať iba
kvalifikovaný elektrikár.
Predradník môže vymieňať iba
kvalifikovaný elektrikár.
F
Tento výrobok obsahuje svetelný
zdroj triedy energetickej účinnosti
F.
Menovité napätie 230 V~, 50 Hz
Menovitý výkon:
10478529
10478527 8 W 16 W
Trieda ochrany: II/
Stupeň ochrany: IP20
Prevádzková teplota: -20 °C - +40 °C
Teplota chromatično-
sti: 3000 K
Svetelný zdroj: LED
Hmotnosť:
10478529
10478527 165 g 265 g
Rozmer:
10478529
10478527
300 x 40 x 10,5
mm
600 x 40 x 10,5
mm
Svetelný tok:
10478529
10478527 550 lm 1050 lm
Vzdialenosť otvorov
jednej montážnej
konzoly:
10478529
10478527 20 mm 20 mm
27
SLOVENSKÝ SK
Likvidácia odpadu
Symbol „priečiarknutý kontajner
na odpadky“ požaduje oddelenú
likvidáciu elektrických a elektronic-
kých použitých prístrojov (WEEE). Takéto
prístroje môžu obsahovať cenné, ale ne-
bezpečné látky, ohrozujúce životné pro-
stredie. Ste zo zákona povinní nelikvido-
vať tieto produkty v netriedenom
domovom odpade, ale na vykázanom
zbernom mieste na recykláciu elektric-
kých a elektronických prístrojov. Tým
prispejete k ochrane zdrojov a životného
prostredia.
HORNBACH je v Nemecku povinný:
- pri novej kúpe elektrického alebo elek-
tronického prístroja zobrať do predajne
HORNBACH bezodplatne späť použitý
prístroj rovnakého druhu
- aj bez novej kúpy zobrať do predajne
HORNBACH bezodplatne späť až 3
elektrické a elektronické použité prí-
stroje rovnakého druhu (do dĺžky hra-
ny max. 25 cm)
- pri dodávke nového elektrického alebo
elektronického prístroja do súkromnej
domácnosti vyzdvihnúť bezodplatne
použitý prístroj rovnakého druhu alebo
vám umožniť vrátenie vo vašej bez-
prostrednej blízkosti.
Uistite sa, že žiarovky, ktoré je možné
vybrať z prístroja bez deštrukcie, boli
pred likvidáciou prístroja z neho od-
stránené.
Pre ďalšie informácie sa obráť-
te, prosím, na vášho predajcu
www.hornbach.com alebo na miestne
úrady.
Deti sa nesmú v žiadnom prípade hrať
s plastovými vreckami a obalovým
materiálom, pretože existuje nebezpe-
čenstvo poranenia, resp. zadusenia.
Takýto materiál skladujte bezpečne
alebo zlikvidujte ekologickým spôso-
bom.
Slovenčina

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
28
SLOVENSKÝ
SK
Popis
Montáž
I.
II.
1 Svietidlo 10478529 (30 cm)
2 Napájací kábel
3 Svietidlo 10478527 (60 cm)
4 4x Skrutky
5 2x Montážna konzola
1. Vyberte miesto inštalácie v skrinke. Vyznačte otvory montážnej konzoly 5 s
požadovanou vzdialenosťou pre svietidlo a vyvŕtajte otvory (pozrite technic-
ké údaje). Dbajte na to, aby boli montážne konzoly 5 na rovnakej úrovni.
2. Upevnite konzoly 5 na miesto pomocou skrutiek.
3. Zacvaknite svietidlo 1/3 do konzol 5.
Zapojenie
IIl.
1. Zapojte napájací kábel 2 do svietidla 1/3.
2. Zapojte napájací kábel 2 do vhodnej stenovej zásuvky.
29
SLOVENSKÝ SK
Voliteľné príslušenstvo
V.
Upozornenie:
Budič dokáže poháňať max. 1 svietidlo a 1 nástavec súčasne.
Čistenie
1. Odpojte napájací kábel 2 zelektrickej zásuvky.
2. Svietidlo 1/3 utierajte len mäkkou suchou tkaninou. Nikdy nepoužívajte
brúsne prášky alebo chemické čistiace prostriedky. Nikdy nedovoľte, aby
elektrické komponenty navlhli.
A. Zapnutie a vypnutie
Zapnite a vypnite gestom potiahnutia nad tlačidlom snímača.
B. Nastavenie jasu
Ruku držte nad tlačidlom snímača dlhšie ako 1 sekundu. Jas svietidla sa
zvýši.
Ruku dajte preč a znova ju držte nad tlačidlom snímača. Jas svietidla sa
zníži.
Nastavenie jasu sa uloží až do zmeny nastavenia.
Použitie
Údržba a starostlivosť
IV.
Vl.
Svietidlá je možné nadstavovať:
A. 10478529 (30 cm)
nadstaviteľné svietidlom
10478528 (30 cm)
B. 10478527 (60 cm)
nadstaviteľné svietidlom
10478526 (60 cm)

30
ROMÂNĂ
RO
Instrucțiuni de montaj
Vă rugăm să citiţi cu atenţie aceste instrucţiuni şi păstraţi-le într-un
loc sigur pentru o eventuală utilizare ulterioară!
Informaţii privind securitatea
• Lucrările electrice şi reparaţiile trebuie
efectuate de electricieni calificaţi.
• În timpul instalării respectaţi regle-
mentările naţionale referitoare la
instalare.
• Corpul de iluminat nu trebuie modi-
ficat în nici un fel. Pericol de electro-
cutare şi de accidentare.
• Sursa de lumină şi sistemul de
comandă al acestui corp de iluminat
pot fi înlocuite numai de către un
electrician calificat.
• Utilizaţi numai cablul de alimentare
electrică furnizat. Dacă cablul de
alimentare este deteriorat, trebuie
înlocuit cu un cablu special sau cu
un cablu care provine de la producă-
tor sau de la un agent de service al
acestuia.
Date tehnice
Simboluri folosite
Precauție: Periclitează sănătatea şi
produsul.
Nu utilizați în aer liber sau în mediu
umed.
Clasa de protecție II
Sursa de lumină trebuie înlocuită
de un electrician calificat.
Sistemul de comandă trebuie
înlocuit de un electrician calificat.
F
Acest produs conține o sursă de
lumină cu clasa de eficiență ener-
getică F.
Tensiunea nominală 230 V~, 50 Hz
Puterea nominală:
10478529
10478527 8 W 16 W
Clasa de protecţie: II/
Grad de protecţie: IP20
Temperatura de
funcţionare:
-20 °C - +40 °C
Culoare temperatură: 3000 K
Sursa de lumină: LED
Greutate:
10478529
10478527 165 g 265 g
Dimensiuni:
10478529
10478527
300x40x10,5 mm
600x40x10,5 mm
Fluxul luminos:
10478529
10478527 550 lm 1050 lm
Distanţa dintre găurile
braţului de montare
unic:
10478529
10478527 20 mm 20 mm
31
ROMÂNĂ RO
Dispunerea
Simbolul de „tomberon tăiat” im-
pune eliminarea separată ca deşe-
uri a aparatelor electrice şi electro-
nice (WEEE) uzate. Astfel de aparate pot
conține substanțe valoroase, dar pericu-
loase şi poluante. Legislația nu vă permi-
te să eliminați aceste produse ca deşe-
uri la gunoiul menajer, ci sunteți obligați
să le predați unui centru de colectare in-
dicat pentru reciclarea aparaturii electri-
ce şi electronice. În acest mod contribu-
iţi la protejarea resurselor şi a mediului
înconjurător.
Compania HORNBACH are următoarele
obligații în Germania:
- să recepționeze fără costuri un aparat
uzat de acelaşi tip în sectorul comerci-
al HORNBACH, la achiziționarea unui
aparat electric sau electronic nou
- să recepționeze fără costuri până la 3
aparate electrice sau electronice uzate
de acelaşi tip (cu o lungime max. a
muchiei de 25 cm) în sectorul comer-
cial HORNBACH, şi fără achiziționarea
unui aparat nou
- la livrarea unui aparat electric sau
electronic nou într-o gospodărie pri-
vată, să recepționeze fără costuri un
aparat uzat de acelaşi tip sau să vă
ofere posibilitatea de returnare a aces-
tuia în vecinătatea dvs.
Asigurați-vă că lămpile, care pot fi
scoase din aparat fără a fi distruse,
sunt îndepărtate din aparat înainte de
eliminarea acestuia ca deşeu.
Pentru mai multe informații vizitați
pagina www.hornbach.com sau adre-
sați-vă organelor locale competente.
Copiii nu au voie în niciun caz să se
joace cu pungile din plastic şi cu ma-
terialul de ambalare, deoarece există
pericol de rănire, respectiv de asfixie-
re. Depozitaţi în siguranţă astfel de
materiale sau eliminaţi-le ca deşeuri în
mod ecologic.
Română

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
32
ROMÂNĂ
RO
Descriere
Montaj
I.
II.
1 Corp de iluminat 10478529 (30 cm)
2 Cablu de alimentare electrică
3 Corp de iluminat 10478527 (60 cm)
4 4x şurub
5 2x Consolă de instalare
1. Selectaţi un loc de instalare la dulapul dumneavoastră Marcaţi găurile pen-
tru corpul de iluminat cu distanţa necesară pentru braţele de montare 5
între ele şi executaţi-le (consultaţi datele tehnice). Asiguraţi-vă că braţele de
montare 5 sunt la acelaşi nivel.
2. Fixaţi braţele 5 cu ajutorul şuruburilor.
3. Prindeţi corpul de iluminat 1/3 în clema 5 .
Conectare
IIl.
1. Introduceţi cablul de alimentare cu curent 2 în corpul de iluminat 1/3.
2. Introduceţi cablul 2 într-o priză de perete corespunzătoare.
33
ROMÂNĂ RO
Accesorii opţionale
V.
Precauţie:
Un dispozitiv de acţionare poate acţiona max. 1 corp de iluminat şi 1 ex-
tensie în acelaşi timp.
Curățarea
1. Scoateţi cablul de alimentare 2 din priza de perete.
2. Corpul de iluminat 1/3 se va şterge numai cu o cârpă moale şi uscată.
Nu folosiţi în niciun caz prafuri abrazive şi substanţe chimice de curăţare.
Feriţi componentele electrice de aburi.
A. Pornirea / oprirea
Porniţi şi opriţi printr-o mişcare de basculare a butonului cu senzor.
B. Reglarea intensităţii luminoase
Ţineţi mâna peste senzor pentru cel puţin 1 secundă. Intensitatea lumi-
noasă a corpului de iluminat va creşte.
Îndepărtaţi mâna şi apoi ţineţi din nou asupra butonului cu senzor. Inten-
sitatea luminoasă a corpului de iluminat va scade.
Setarea intensităţii luminoase este salvată până la o nouă setare.
Utilizare
Întreţinere şi îngrijire
IV.
Vl.
Corpurile de iluminat se pot extinde:
A. 10478529 (30 cm)
extindere cu corp de iluminat
10478528 (30 cm)
B. 10478527 (60 cm)
extindere cu corp de iluminat
10478526 (60 cm)

34
ENGLISH
GB
Assembly instructions
Please read these instructions carefully and keep them safe for
later use!
Safety information
• Electrical work and repairs must be
performed by a qualified electrician.
• During installation, always observe
the national installation regulations.
• The luminaire must not be modified
in any way. Risk of electric shock
and accident.
• The light source and the control gear
of this luminaire are only replaceable
by a qualified electrician.
• Only use the provided power sup-
ply cord. If the power supply cord
is damaged, it shall be replaced by
a special cord or cord exclusively
available from the manufacturer or
his service agent.
Technical data
Used symbols
Caution: Risk to health and the
product.
Do not use outdoors or in damp
environments.
Protection class II
Light source replaceable by quali-
fied electrician.
Control gear replaceable by quali-
fied electrician.
F
This product contains a light source
of energy eciency class F.
Nominal voltage 230 V~, 50 Hz
Rated power:
10478529
10478527 8 W 16 W
Protection class: II/
Degree of protection: IP20
Operation temperature: -20 °C - +40 °C
Colour temperature: 3000 K
Light Source: LED
Weight:
10478529
10478527 165 g 265 g
Size:
10478529
10478527
300x40x10.5 mm
600x40x10.5 mm
Luminous flux:
10478529
10478527 550 lm 1050 lm
Hole distance of single
mounting bracket:
10478529
10478527 20 mm 20 mm
35
ENGLISH GB
Waste disposal
The crossed-out wheeled bin
symbol requires separate disposal
for waste electrical and electronic
equipment (WEEE). Such equipment
may contain valuable, but dangerous
and hazardous substances. You are re-
quired by law to return these products to
a designated collection point for the re-
cycling of WEEE and must not under
any circumstances dispose of them as
unsorted municipal waste. In this way,
you can help to conserve resources and
protect the environment.
In Germany, HORNBACH is obliged:
- to take back old appliances of
the same type free of charge in
HORNBACH stores when you pur-
chase a new electrical or electronic
appliance.
- to take back up to 3 WEEE of the
same type (up to max. 25 cm edge
length) free of charge in HORNBACH
stores, even if you do not purchase a
new appliance.
- when delivering a new electrical
or electronic appliance to a private
household, to collect an old appliance
of the same type free of charge or to
enable you to return it in your immedi-
ate vicinity.
Make sure that lamps which can be
removed from the appliance without
destroying it have been removed from
the appliance before disposing of it.
For further details, please consult
www.hornbach.com or your local au-
thorities.
Children must not play with plastic
bags and packaging material, due to
the risk of injury and suffocation. Store
such material safely or dispose of it in
an environmentally friendly way.
English

3.
I.
V.
Vl.
IV.
A.
B.
1.
Il.
4
5
2
2
1
3
2.
Ill.
1. 2.
> 1s
> 1s
1.
2.
30 cm 30 cm
60 cm
A.
B.
60 cm
36
ENGLISH
GB
Description
Assembly
I.
II.
1 Luminaire 10478529 (30 cm)
2 Power supply cord
3 Luminaire 10478527 (60 cm)
4 4x Screws
5 2x Mounting bracket
1. Select an installation location at your cabinet. Mark the holes of the mount-
ing brackets 5 with the required distance and drill the holes (see technical
data). Make sure that the mounting brackets 5 are on the same level.
2. Fix the brackets 5 in place with the screws.
3. Clip the luminaire 1/3 into the brackets 5 .
Connection
IIl.
1. Insert the power supply cord 2 into the luminaire 1/3.
2. Plug the cord 2 into a suitable wall socket.
37
ENGLISH GB
Optional accessories
V.
Caution:
A driver can run max. 1 luminaire and 1 extension at the same time.
Cleaning
1. Disconnect the power supply cord 2 from the power outlet.
2. Wipe the luminaire 1/3 with a soft, dry cloth only. Never use scouring
powders or chemical cleaning agents. Never allow the electrical
components to become damp.
A. Switching on/ o
Turn on and o with a swiping gesture over the sensor button.
B. Adjusting the brightness
Let your hand stay over the sensor button for more than 1 second. The
brightness of the luminaire will increase.
Move your hand away and again let it stay over the sensor button. The
brightness of the luminaire will decrease.
The brightness setting is saved until a new setting is set.
Usage
Maintenance and care
IV.
Vl.
Luminaires can be extended:
A. 10478529 (30 cm)
extendable with luminaire
10478528 (30 cm)
B. 10478527 (60 cm)
extendable with luminaire
10478526 (60 cm)

10478529
10478527
Ausklappseiten beachten!
Observer les pages à déplier !
Badare alle pagine pieghevoli!
Let op de uitvouwpagina‘s!
Observera utviksbladen!
Viz rozkládací stránky!
Všimnite si rozkladacie stránky!
Atenţie la pagina pliată!
Observe the foldout pages!
Ausklappseiten beachten!
Observer les pages à déplier !
Badare alle pagine pieghevoli!
Let op de uitvouwpagina‘s!
Observera utviksbladen!
Viz rozkládací stránky!
Všimnite si rozkladacie stránky!
Atenţie la pagina pliată!
Observe the foldout pages!
DD
SS
FF
CZ CZ
II
SK SK
NL NL
RO
GB
RO
GB
D
S
F
CZ
I
SK
NL
RO
GB
LED Lichtleiste - Montageanleitung
Luminaire linéaire en barre à LED - Instructions de montage
Barra luminosa a LED - Istruzioni per il montaggio
LED Lineaire armatuur - Montage-instructies
LED Linjär regel för armaturer - Monteringsanvisningar
Lineární svítidla LED - Návod k montáži
Lineárne prisadené svietidlo LED- Návod na montáž
Corp de iluminat liniar LED - Instrucţiuni de montaj
LED cabinet light - Mounting instructions
10478529_10478527_2022/08_V1.4
Manufactured for
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
www.hornbach.com
www.hornbach.com/productcompliance
