STUFA A
PELLET
LESS - TONDA
MANUALE DI INSTALLAZIONE USO E MANUTENZIONE
MOD. LESS-TONDA
(IT)

Manuale di installazione uso e
manutenzione
2
Sommario
1) INFORMAZIONI GENERALI.................................................................................................................... 5
2) SIMBOLOGIA UTILIZZATA ..................................................................................................................... 5
3) SCOPO E CONTENUTO DEL MANUALE ................................................................................................. 5
4) DESTINAZIONE D’USO .......................................................................................................................... 5
5) GENERALITA’......................................................................................................................................... 5
6) NORMATIVE DI RIFERIMENTO.............................................................................................................. 5
7) GARANZIA............................................................................................................................................. 6
8) RESPONSABILITA’ DEL COSTRUTTORE.................................................................................................. 6
9) CONSEGNA E CONTROLLO DELLA STUFA ............................................................................................. 6
SICUREZZA............................................................................................................................................. 6
10) PRESCRIZIONI PER L’ INSTALLATORE ................................................................................................. 6
11) AVVISO PER L’ UTILIZZATORE.................................................................................................. 6
12) DESCRIZIONE DELLA STUFA ............................................................................................................... 7
13) CARATTERISTICHE TECNICHE............................................................................................................. 8
14) TIPI E DIMENSIONI DI COMBUSTIBILI RACCOMANDATI.................................................................... 8
15) VERIFICA VISIVA DELLA STUFA........................................................................................................... 8
16) INSTALLAZIONE.................................................................................................................................. 9
17) CHE COSA E’ RICHIESTO PER L’INSTALLAZIONE DELLA STUFA .......................................................... 9
18) POSIZIONAMENTO DELLA STUFA ...................................................................................................... 9
19) AVVERTENZE DI SICUREZZA PER L’ALLACCIAMENTO/ATTIVAZIONE DELLA STUFA......................... 10
20) PRESA D’ARIA ESTERNA E COLLEGAMENTO ALLA CANNA FUMARIA.............................................. 10
21) COLLEGAMENTO AD UN CONDOTTO CON TUBO ISOLATO O DOPPIA PARETE............................... 11
22) RACCORDO A CANNA FUMARIA...................................................................................................... 11
23) COLLEGAMENTO A CANNA FUMARIA ............................................................................................. 11
24) NOZIONI UTILI PER LA CANNA FUMARIA ........................................................................................ 12
25) MESSA IN FUNZIONE ....................................................................................................................... 12
26) CARICA COMBUSTIBILE.................................................................................................................... 12
27) DISTANZA MINIMA DA MATERIALE INFIAMMABILE ....................................................................... 12
28) ACCENSIONE.................................................................................................................................... 13
29) MANUTENZIONE ORDINARIA .......................................................................................................... 14

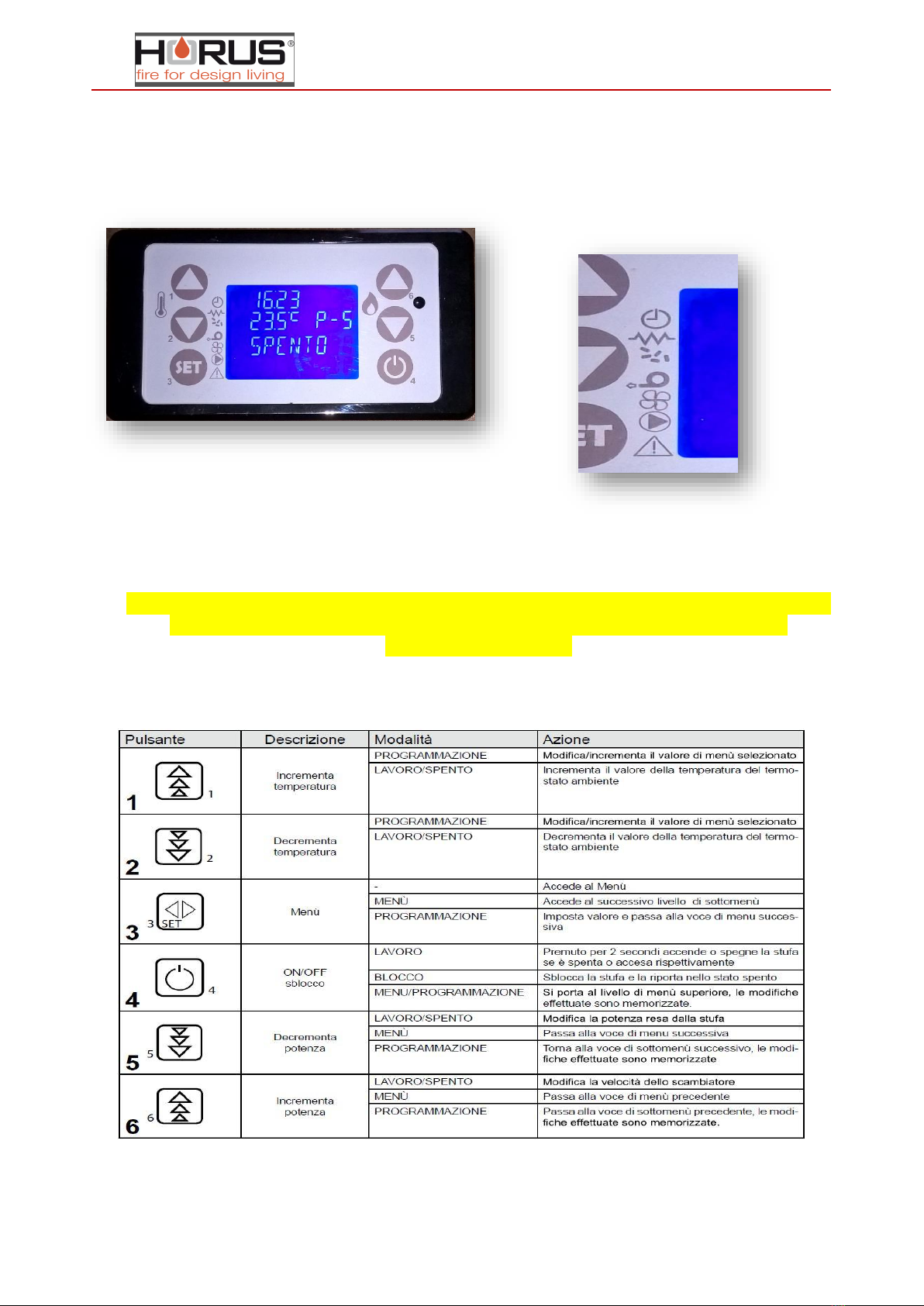

30) CONSOLLE........................................................................................................................................ 15
31) A COSA SERVONO I PULSANTI ......................................................................................................... 15
32) IL MENU........................................................................................................................................... 16
33) MENU UTENTE................................................................................................................................. 16

Manuale di installazione uso e
manutenzione
3
34) MENU 01 –SET OROLOGIO ............................................................................................................. 16
35) MENU 02 –SET CRONO................................................................................................................... 16
36) SOTTOMENU 04-01 ABILITA CRONO............................................................................................... 16
37) SOTTOMENU 04-02 PROGRAMMAZIONE GIORNALIERA ................................................................ 16
38) SOTTOMENU 04-03 PROGRAMMAZIONE SETTIMANALE................................................................ 17
39) SOTTOMENU 04-04 PROGRAMMAZIONE WEEK-END..................................................................... 19
40) MENU 03 SCEGLI LINGUA................................................................................................................ 19
41) MENU 04 MODO STAND-BY ............................................................................................................ 20
42) MENU 05 MODO CICALINO ............................................................................................................. 20
43) MENU 06 CARICO INIZIALE.............................................................................................................. 20
44) MENU 07 STATO STUFA................................................................................................................... 20
45) MENU 08 TARATURE TECNICO ........................................................................................................ 20
46) MODALITA’ OPERATIVA................................................................................................................... 21
47) ACCENSIONE DELLA STUFA.............................................................................................................. 21
48) FASE DI AVVIO ................................................................................................................................. 21
49) MANCATA ACCENSIONE.................................................................................................................. 21
50) STUFA IN LAVORO............................................................................................................................ 21
51) MODIFICA DELL’IMPOSTAZIONE DELLA TEMPERATURA AMBIENTE............................................... 21
52) IMPIEGO DEL TERMOSTATO/CRONOTERMOSTATO ESTERNO. ...................................................... 21
53) LA TEMPERATURA AMBIENTE RAGGIUNGE LA TEMPERATURA IMPOSTATA ................................. 21
54) RIAVVIO DOPO LO SPEGNIMENTO PER RAGGIUNTO SET TEMPERATURA AMBIENTE.................... 21
55) PULIZIA BRACIERE............................................................................................................................ 21
56) SPEGNIMENTO DELLA STUFA .......................................................................................................... 21
57) STUFA SPENTA................................................................................................................................. 22
58) RIACCENSIONE DELLA STUFA .......................................................................................................... 22
59) CHE COSA SUCCEDE SE…. ................................................................................................................ 22
60) IL PELLET NON SI ACCENDE ............................................................................................................. 22
61) MANCA L’ENERGIA ELETTRICA ........................................................................................................ 22
62) ALLARMI........................................................................................................................................... 22
63) COSA FARE SE .................................................................................................................................. 23
64) AVVERTENZE FONDAMENTALI ........................................................................................................ 25
65) MANUTENZIONE A CURA DEL CAT (CENTRO ASSISTENZA TECNICA) .............................................. 25
66) OPERAZIONI DA ESEGUIRE OGNI STAGIONE PRIMA DELL’ACCENSIONE A CURA DEL CAT (Centro
Assistenza Tecnica)...................................................................................................................................... 25
67) PER L’INSTALLATORE ....................................................................................................................... 25
68) CONDIZIONI DI GARANZIA E RICHIESTA INTERVENTO .................................................................... 26

Manuale di installazione uso e
manutenzione
4
69) CERTIFICATO DI GARANZIA FONTANA FORNI SRL,.......................................................................... 27

Manuale di installazione uso e
manutenzione
5
1) INFORMAZIONI GENERALI
Il presente manuale è indirizzato ai proprietari, installatori, utilizzatori e manutentori delle stufe serie LESS-TONDA ed è parte
integrante del prodotto. Si specifica che le apparecchiature sono costruite e collaudate seguendo le prescrizioni di sicurezza
indicate nelle direttive europee di riferimento. La stufa ed i particolari meccanici ed elettronici che dovessero risultare difettosi
all’origine sono coperti da garanzia per la durata di 2 (due) anni. Durante il periodo di garanzia ogni operazione di smontaggio o
sostituzione di particolari deve essere effettuata dal Centro Assistenza Autorizzato (CAT), pena la decadenza della garanzia.
Eventuali danneggiamenti subiti dalla stufa a seguito di un diverso uso da quello previsto, non sono coperti da garanzia. Questo
manuale riporta le informazioni relative ai soli modelli: LESS - TONDA

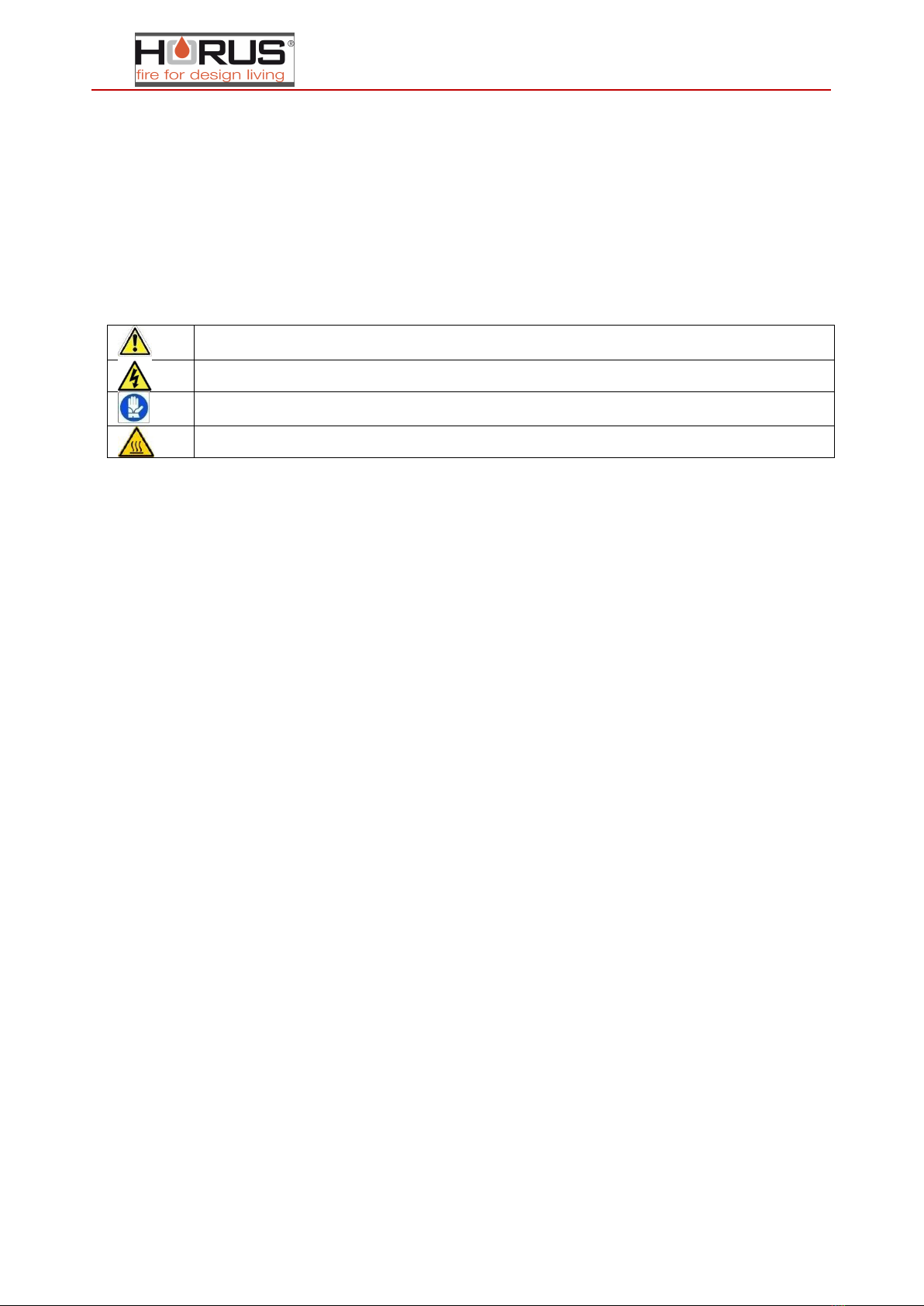

2) SIMBOLOGIA UTILIZZATA
Di seguito si riportano le possibili simbologie utilizzate nel manuale per richiamare l’attenzione del lettore sui diversi livelli di
pericolo nelle operazioni di installazione ed uso del prodotto.
ATTENZIONE / PERICOLO: I testi contrassegnati da questo simbolo contengono informazioni rilevanti sul
piano della sicurezza e indicano situazioni o aspetti potenzialmente pericolosi
PRESENZA TENSIONE: Presenza di tensioni elevate con pericolo di scosse
OBBLIGO DEI GUANTI: La presenza di questo simbolo richiede obbligatoriamente l’utilizzo di protezione
personale da parte dell’operatore, essendo implicito il rischio di infortunio
ATTENZIONE: Superfici calde
3) SCOPO E CONTENUTO DEL MANUALE
Il presente manuale ha lo scopo di fornire le indicazioni e le regole necessarie per una corretta installazione, manutenzione e uso
del prodotto. Con la consegna del presente manuale decliniamo ogni responsabilità, sia civile che penale, per incidenti derivati
dall’inosservanza parziale o totale delle istruzioni in esso contenute.
4) DESTINAZIONE D’USO
Il presente prodotto modello LESS - TONDA è una stufa alimentata con combustibile a pellet di legno per uso interno. Di seguito si
riportano le indicazioni inerenti l’uso stesso del macchinari:
Non aprire la porta durante il funzionamento della stufa. L’apparecchio non è destinato ad essere usato da persone, le cui
capacità sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza. L’apparecchio non è destinato
ad essere usato da bambini. Si prescrive particolare attenzione a non fare avvicinare bambini alla stufa quando la stessa è in
funzione. La destinazione d’uso sopra riportata e le relative configurazioni sono le uniche ammesse dal costruttore: non utilizzare
la stufa in disaccordo con le indicazioni fornite.
5) GENERALITA’
Tutti i dati necessari per identificare in maniera chiara ed univoca il costruttore, la serie e la marcatura CE, si possono rilevare dalla
targhetta posta come esempio (figura 1) e nel retro della stufa stessa. Tutte le operazione di manutenzione straordinaria dovranno
essere obbligatoriamente effettuate da personale abilitato, specializzato ed autorizzato dalla ditta costruttrice. Il costruttore non è
responsabile delle conseguenze derivanti da una installazione scorretta, pertanto ogni responsabilità dalla suddetta installazione
non idonea, da modifiche e/o riparazioni non autorizzate, dall’utilizzo di ricambi non originali per questo modello sarà
demandata esclusivamente all’installatore. L’uso della stufa è subordinato, oltre che alle prescrizioni contenute nel presente
manuale, anche al rispetto di tutte le norme di sicurezza previste dalla legislazione specifica vigente nello stato dove la stessa è
installata.
6) NORMATIVE DI RIFERIMENTO
A)Direttiva 2006/95/CE: “Materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione; B) Direttiva
2004/108/CE: “Ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica”. C) Direttiva
89/391/CEE: “Attuazione delle misure volte a promuovere il miglioramento della sicurezza e della salute dei lavoratori durante il
lavoro”. D) Direttiva 89/106/CEE: “Concernente il riavvicinamento delle disposizioni legislative, regolamentari ed amministrative
degli stati membri concernenti i prodotti da costruzione”. E) Direttiva 85/374/CEE: “Concernente il riavvicinamento delle
disposizioni legislative, regolamentari ed amministrative degli stati membri in materia di responsabilità per danno da prodotti
difettosi”. F) Direttiva 1999/5/CE: “Riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il
reciproco riconoscimento della loro conformità”. G) Norma Uni 14785/2006: Concernente “Apparecchi per il riscaldamento
domestico alimentati con pellet di legno - Requisiti e metodi di prova”. EN 60335-1; EN 50165; EN 50366; EN 55014-1; EN 61000-3-
2; EN 14785; EN 61591; EN 60704-3; EN 60704-2

Manuale di installazione uso e
manutenzione
6
7) GARANZIA
La stufa ed i particolari meccanici ed elettronici che dovessero risultare difettosi all’origine sono coperti da garanzia per la durata
di 2 (due) anni. Durante il periodo di garanzia ogni operazione di smontaggio o sostituzione di particolari deve essere effettuata dal
Centro Assistenza Autorizzato (CAT), pena la decadenza della garanzia. Eventuali danneggiamenti subiti dalla stufa a seguito di un
diverso uso da quello previsto, non sono coperti da garanzia.
8) RESPONSABILITA’ DEL COSTRUTTORE
Con la consegna del presente manuale la ditta FONTANA FORNI SRL declina ogni responsabilità sia civile che penale, diretta o
indiretta dovuta all’inosservanza delle seguenti prescrizioni:
1. Installazione non conforme
2. Inosservanza parziale o totale delle istruzioni contenute nel presente manuale
3. Installazione da parte di personale non qualificato e/o addestrato
4. Uso non conforme delle direttive di sicurezza
5. Modifiche e riparazioni non autorizzate dalla ditta costruttrice
6. Utilizzo di ricambi non originali o non specifici per il modello di stufa
7. Inosservanza manutentiva
8. Eventi eccezionali
9) CONSEGNA E CONTROLLO DELLA STUFA
In fase di consegna controllare che il materiale consegnato sia conforme all’ordine e che siano presenti le “Istruzioni per l’uso e
manutenzione”. Verificare che non vi siano danni o pezzi mancanti. In tal caso, mettersi in contatto con il rappresentante di zona,
il rivenditore o la casa madre.
SICUREZZA
10) PRESCRIZIONI PER L’ INSTALLATORE
Osservare le prescrizioni di seguito riportate:
-L’installazione dell’apparecchio deve essere effettuato da personale tecnico qualificato ed autorizzato.
-Si richiede la conformità a tutte le leggi, norme, direttive relative alla configurazione di canne fumarie,
ventilazione/aspirazione, impiantistica ed elettricità.
-L’installazione e l’uso dell’apparecchio deve avvenire in ambienti giudicati idonei e conformi alle norme vigenti in materia.
-Il costruttore declina ogni responsabilità dovuta ad una installazione non conforme, alterazione dell’apparecchio e della sua
componentistica, cattiva manutenzione in osservanza delle norme vigenti ed uso non corretto dell’apparecchio.
-La canna fumaria deve avere un tiraggio minimo di 12 PA.
-Non sono previste serrande e valvole di chiusura.
11) AVVISO PER L’ UTILIZZATORE
-Predisporre il luogo d’installazione della stufe secondo i regolamenti locali, nazionali ed europei;
-Non toccare e non avvicinarsi al vetro della porta;
-Non toccare lo scarico dei fumi;
-Non eseguire pulizie di qualunque tipo con stufa in funzionamento;
-Non scaricare le ceneri;
-Non aprire la porta a vetro;
-Non aprire il cassetto cenere;
-Non far avvicinare i bambini;
-Osservare le prescrizioni indicate nel presente manuale;
-Le targhette devono essere sempre perfettamente leggibili. Qualora risultassero illeggibili è obbligatorio richiederne il
ricambio originale al Costruttore;
-Seguire scrupolosamente il programma di manutenzione ordinaria e straordinaria;
-Non spegnere la stufa scollegando la connessione elettrica di rete;
-Non pulire la stufa fino a completo raffreddamento di struttura e ceneri;
-Toccare la porta solo a stufa fredda.

Manuale di installazione uso e
manutenzione
7

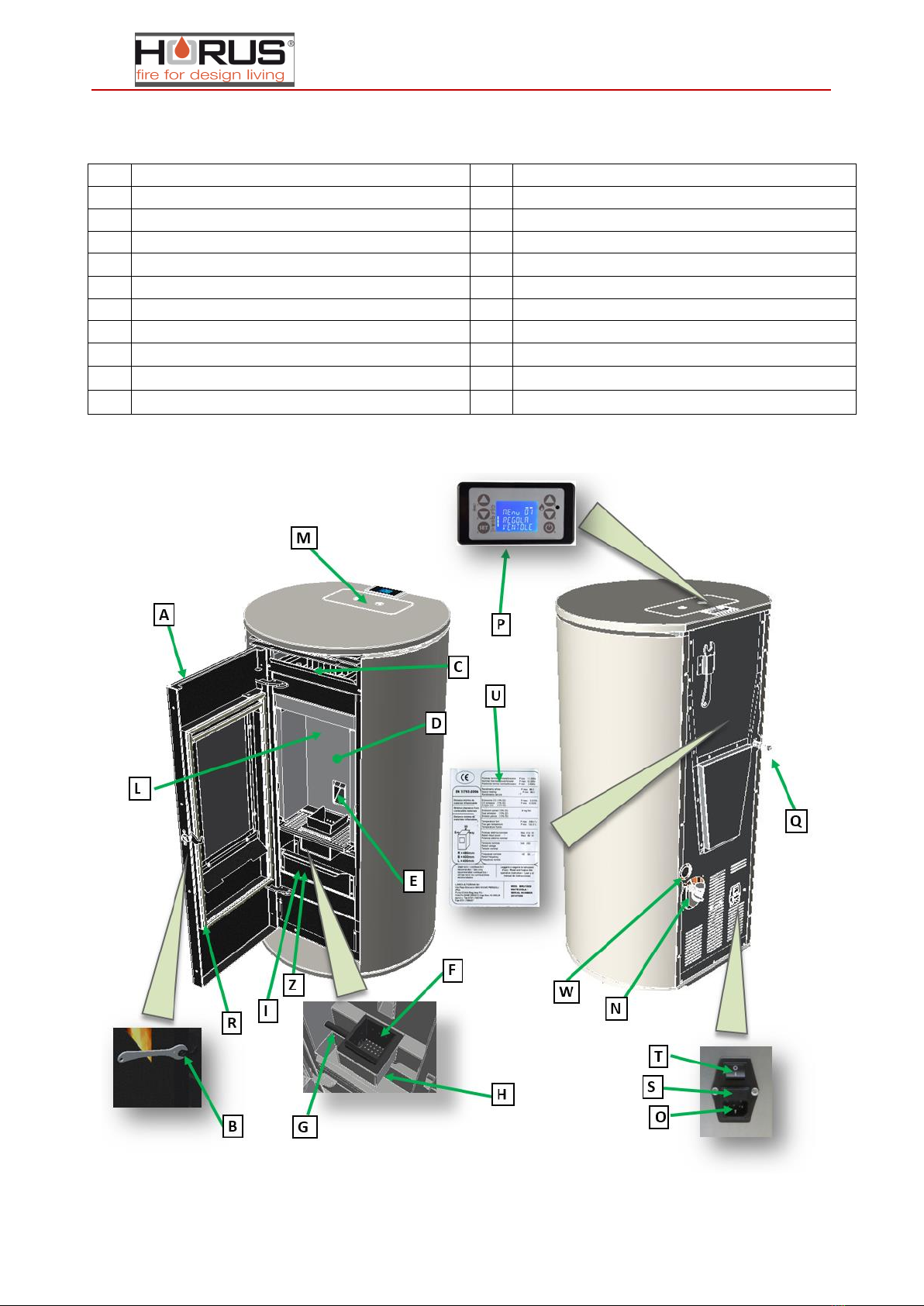

12) DESCRIZIONE DELLA STUFA
La stufa a pellet è stata costruita con materiali studiati e dimensionati per lo specifico utilizzo. Le parti principali ed i comandi della
stufa sono evidenziati nella figura 1 e nella tabella 1.
TAB. 1
A
Porta camera di combustione
M
Coperchio serbatoio pellet
B
Maniglia apertura porta
N
Uscita fumi
C
Feritoia uscita aria calda
O
Ingresso Alimentazione 220 volt-50 hz
D
Camera di combustione/focolare
P
Console
E
Canale uscita pellet
Q
Sonda ambiente
F
Braciere/Crogiolo
R
Guarnizione Porta
G
Candeletta di accensione
S
Vano porta fusibile
H
Supporto braciere
T
Interruttore ON-OFF
I
Cassetto cenere
U
Etichetta di identificazione
L
Batti fiamma
Z
Tappo ispezione fumi
W
Ingresso aria comburente
FIG.1

Manuale di installazione uso e
manutenzione
8
13) CARATTERISTICHE TECNICHE
MODELLO STUFA
LESS-TONDA
Potenza nominale min./max.
KW
2.5 –8.5
Consumi min./m
Kg/h
0.6 –2.0
Capienza serbatoio
Kg
18
Diametro uscita fumi
mm
80
Tensione/Frequenza
V/Hz
230/50
Potenza media assorbita in fase di funzionamento
W
69
Temperatura fumi min./max.
C°
96 –198
Rendimento min./max.
%
90.5 –87.5
CO al 13% di O² P.min/P.max
%
0.048 –0.009
Dimensioni
H x l x P
1125x605x562
Peso stufa Mod. LESS-TONDA
Kg
117 - 120
14) TIPI E DIMENSIONI DI COMBUSTIBILI RACCOMANDATI
Utilizzare combustibile conforme ai requisiti richiesti dalla Norma A1/A2 secondo ISO 17225-2 (ex UNI EN 14961). Si consiglia
l’utilizzo di pellet avente le caratteristiche di seguito riportate:
Tipo di Pellet
LEGNO VERGINE
Diametro
6/8 mm
Lunghezza media
15/20 mm
Umidità
< 10%
Potere calorico
Max 4.500 Kcal/Kg
Potenza / Peso
Max 5,3 Kw/Kg
Consigliamo vivamente di impiegare per le nostre stufe, combustibile certificato (ENPlus, DINplus, O-NORM M7135). L’utilizzo
di pellet non conforme può compromettere il funzionamento della stufa e portare al decadimento della garanzia.
15) VERIFICA VISIVA DELLA STUFA
Il tecnico deve accertarsi visivamente e funzionalmente delle parti indicate nella figura 2 e nella tabella 2, verificando la conformità
di tale componentistica e che l’apparecchio non abbia subito danneggiamenti. Per qualsiasi incertezza relativa al danno
dell’apparecchio si prega di contattare la FONTANA FORNI SRL
TAB 2
a1
Maniglia apertura porta
a2
Braciere\Crogiuolo
a3
Coperchio serbatoio pellet
FIG. 2

Manuale di installazione uso e
manutenzione
9
16) INSTALLAZIONE
Solamente il tecnico qualificato ed autorizzato deve, nel pieno rispetto delle normative vigenti e delle istruzioni di montaggio,
eseguire l’installazione, l’allaccio e la verifica del buon funzionamento della stufa. FONTANA FORNI SRL, nel caso di installazione
difforme da quella consigliata, declina ogni responsabilità per danni causati a cose e/o persone.
17) CHE COSA E’ RICHIESTO PER L’INSTALLAZIONE DELLA STUFA
Prima di procedere all’installazione della stufa è bene sapere cosa bisogna preparare per consentire un montaggio a regola d’arte. In
particolare:
-prevedere l’allaccio alla canna fumaria per l’espulsione dei fumi.
-prevedere l’allaccio alla rete elettrica domestica.
-prevedere l’allaccio all’impianto termico.
Tutti gli allacci devono essere realizzati secondo le normative vigenti; la FONTANA FORNI SRL, non si assume nessuna responsabilità
per danni causati da impianti inadeguati.
18) POSIZIONAMENTO DELLA STUFA
-La stufa deve essere posta in modo che la spina elettrica sia accessibile.
-Per un buon funzionamento ed una buona distribuzione della temperatura, la stufa va posizionata in un luogo dove possa
affluire l’aria necessaria per la combustione del pellet secondo le normative vigenti per l’installazione nel Paese di
riferimento.
-L’aria deve entrare attraverso aperture permanenti praticate sulle pareti che danno all’esterno.
-In caso di presenza di oggetti quali mobili, tendaggi e divani, aumentare considerevolmente la distanza della stufa dagli
stessi.
-In presenza di un pavimento in legno predisporre il piano salva –pavimento e comunque in conformità alle norme vigenti
nel Paese.
-È indispensabile che nel locale dove viene installata la stufa possa affluire almeno tanta aria quanta ne viene richiesta dalla
regolare combustione dell’apparecchio e dalla ventilazione del locale.
-È importante per la sicurezza e la vivibilità nei locali dove è installata la stufa, prevedere una presa d’aria per consentire il
ricambio della stessa. (UNI10683)
-Non è ammessa l’installazione della stufa nelle camere da letto e nei bagni.
-Non è ammessa l’installazione della stufa dove è già installato un altro apparecchio da riscaldamento senza un afflusso di
aria autonomo (caminetto, stufa, ecc.).
-È vietato il posizionamento della stufa in ambiente con atmosfera esplosiva.
-Il pavimento del locale dove verrà installata la stufa deve essere dimensionato adeguatamente per sopportare il peso della
stessa.

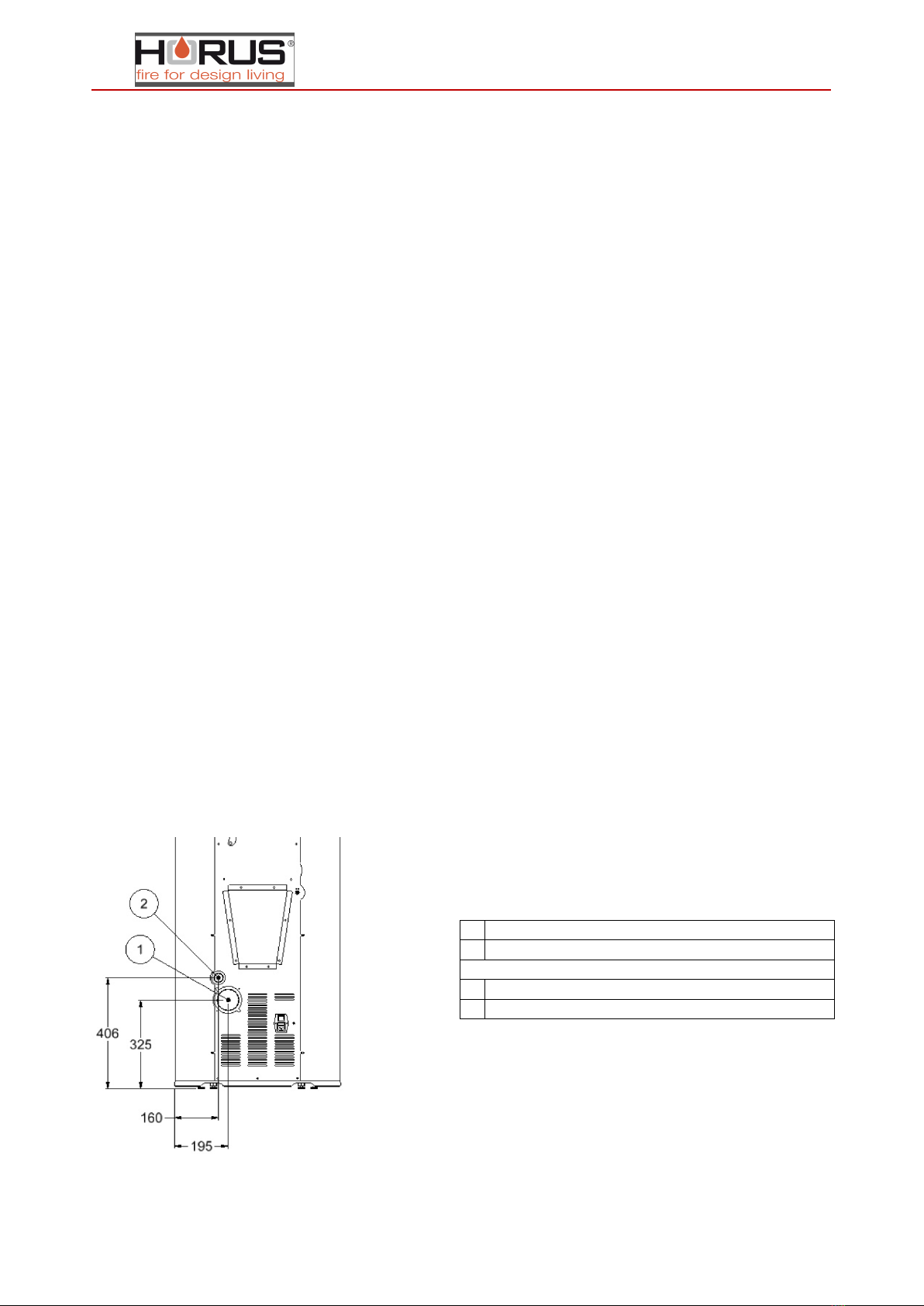

La stufa deve essere posizionata come segue:
-Appoggiare la stufa a pavimento in posizione vantaggiosa per il collegamento della presa d’aria, della canna fumaria e
dell’impianto termico.
-Posizionare la canna fumaria tenendo conto della posizione del foro di uscita fumi della stufa, disponibile sia posteriormente
che sul laterale destro. (figura 3)
FIG. 3
1
Uscita scarico fumi posteriore Ø80mm
2
Ingresso aria comburente Ø35mm
1
Rear fume exhaustion outlet Ø80mm
2
Air fuel access Ø35mm

Manuale di installazione uso e
manutenzione
10
19) AVVERTENZE DI SICUREZZA PER L’ALLACCIAMENTO/ATTIVAZIONE DELLA STUFA
Il collegamento elettrico della stufa alla rete elettrica viene effettuato tramite un cavo a norma in dotazione; l’installatore è
responsabile del corretto collegamento elettrico, il quale deve avvenire conformemente alle norme di sicurezza. Si raccomanda di:
verificare che la presa sia in grado di sopportare il carico massimo di potenza della stufa indicato nella targhetta
Figura 1), presente nell’apparecchio;
verificare che la tensione di alimentazione sia compresa nei valori presenti nella Tabella “Caratteristiche Tecniche”;
predisporre una presa di rete, a norma di legge e con la messa a terra, dietro la stufa;
controllare che il cavo di alimentazione della stufa non sia di intralcio in una zona di transito;
evitare che il cavo non subisca compressioni o piegature;
facilitare a persone adulte l’accesso al cavo elettrico e alla presa della corrente ad apparecchio installato;
non effettuare mai prolunghe del cavo di alimentazione della stufa; se ciò dovesse essere indispensabile, contattare
immediatamente il CAT;
controllare periodicamente che il cavo non subisca alterazioni;
non collegare mai il cavo della stufa alla linea di rete con riduzioni o multiple;
non manipolare mai il cavo con le mani umide o bagnate;
evitare l’accessibilità ai bambini.
La FONTANA FORNI SRL, declina ogni responsabilità qualora queste norme non vengano rispettate.
20) PRESA D’ARIA ESTERNA E COLLEGAMENTO ALLA CANNA FUMARIA
Tutte le tipologie di installazione e configurazione dei collegamenti tra la stufa e la canna fumaria devono prevedere delle sicurezze
che tutelano la presenza dei bambini. È importante per la sicurezza e la vivibilità nei locali dove è installata la stufa, prevedere
una presa d’aria per consentire il ricambio della stessa (UNI10683). Al fine di ottenere un corretto funzionamento della stufa,
occorre posizionare la stessa in un luogo dove possa affluire aria necessaria per la combustione. Per realizzare una presa d’aria
esterna bisogna eseguire un foro di transito sulla parete esterna ed in prossimità della stufa con sezione libera minima di 50 cm²
protetto da una griglia all’interno ed all’esterno. La presa d’aria deve inoltre:
essere comunicante direttamente con l’ambiente di installazione;
essere posizionata in modo da evitare che venga ostruita sia dall’interno che dall’esterno.
Si raccomanda di non canalizzare la stufa su canne fumarie già utilizzate da altri apparecchi. Nell’eseguire il foro per il passaggio
del tubo di scarico fumi è necessario tener conto della eventuale presenza di materiali infiammabili. Se il foro deve attraversare
una parete in legno o comunque di materiale termolabile, l’installatore deve dapprima utilizzare l’apposito raccordo a parete e
coibentare adeguatamente il tubo della stufa che lo attraversa, utilizzando materiali isolanti adeguati e normati. Lo stesso vale se il
tubo della stufa deve percorrere tratti verticali o orizzontali sempre restando in prossimità alla parete termolabile.
In alternativa si consiglia l’impiego di tubo industriale coibentato che può essere usato anche all’esterno per evitare la condensa.

Manuale di installazione uso e
manutenzione
11

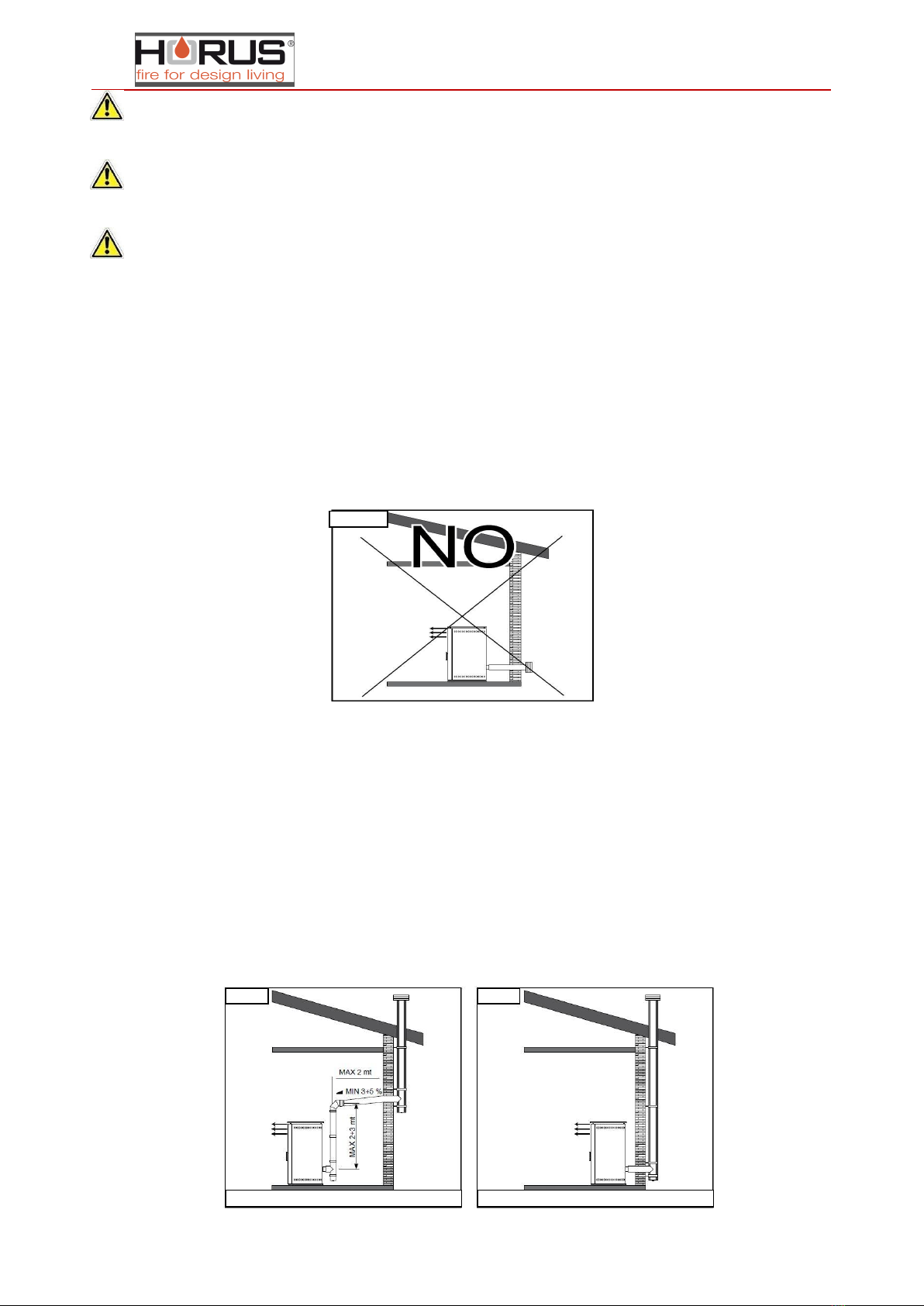

ATTENZIONE
È necessario utilizzare sempre tubi e raccordi con adeguate guarnizioni che garantiscano l’ermeticità. Tutti i tratti del condotto
fumario devono essere ispezionabili e removibili per rendere possibile la periodica pulizia interna.
ATTENZIONE
Tutti i cambi di direzione a 90 gradi del canale di scarico fumi devono essere possibilmente realizzati con gli appositi raccordi a “T”
con ispezione.
ATTENZIONE
È tassativamente vietato l’uso di una rete all’estremità del tubo di scarico, poiché essa potrebbe causare il cattivo funzionamento
della stufa.
21) COLLEGAMENTO AD UN CONDOTTO CON TUBO ISOLATO O DOPPIA PARETE.
Il condotto esterno deve avere dimensioni interne minime di cm 10 x 10 o diametro 10 cm e massime di cm 20 x 20 o diametro 20
cm.
Verificare con strumenti adeguati che ci sia un tiraggio di 12 PA.
Si devono utilizzare solo tubi isolati (doppia parete) in acciaio inox lisci all’interno (non ammessi tubi inox flessibili),
fissati a muro.
Prevedere alla base del condotto verticale un’ispezione per i controlli periodici e la pulizia (annuale).
Eseguire il raccordo alla canna fumaria a tenuta con raccordi e tubi normati e adeguati al tipo di utilizzo.
Controllare tassativamente che sia installato un comignolo antivento secondo le normative vigenti.
Vietato installare canne fumarie come riportato nella figura di seguito riportata
22) RACCORDO A CANNA FUMARIA
Per un buon funzionamento fare in modo che il raccordo tra stufa e canna fumaria o condotto fumario non sia inferiore al 3% di
inclinazione nei tratti orizzontali. La lunghezza complessiva non deve superare i 2 mt ed il tratto verticale da un raccordo a “T” ad
un altro (cambio di direzione) non deve essere inferiore a 1,5 mt né deve superare i 3 mt. Verificare con strumenti che ci sia un
tiraggio di almeno 12 PA. Prevedere alla base della canna fumaria un’ispezione per il controllo periodico e la pulizia annuale.
Eseguire il raccordo alla canna fumaria a tenuta con raccordi e tubi normati e adeguati al tipo di utilizzo. Controllare tassativamente
che sia installato un comignolo antivento secondo le normative vigenti.
23) COLLEGAMENTO A CANNA FUMARIA
La canna fumaria deve avere dimensioni interne non superiori a cm 20 x 20 o diametro non superiore a 20 cm; nel caso di dimensioni
superiori o cattive condizioni della canna fumaria (es. crepe, scarso isolamento, ecc.) è consigliato inserire nella canna fumaria un
tubo in acciaio inox del diametro adeguato per tutta la lunghezza, fino alla cima. Verificare con gli strumenti che ci sia un tiraggio di
almeno 12 PA. Prevedere canne fumarie a tenuta con raccordi e tubi normati e adeguati al tipo di utilizzo. Controllare
tassativamente che sia installato un comignolo antivento secondo le normative vigenti.

Manuale di installazione uso e
manutenzione
12
24) NOZIONI UTILI PER LA CANNA FUMARIA
La canna fumaria deve rispondere alle prescrizioni delle normative vigenti di costruzione. Qui sotto è riportato il giusto collegamento
del tubo scarico fumi su una canna fumaria già esistente
25) MESSA IN FUNZIONE
La messa in funzione dell’apparecchio deve essere fatta solamente dopo il completamento delle operazioni di installazione,
montaggio e collegamenti elettrici, idraulici e di scarico fumi. La completa essiccazione della vernice di finitura della stufa si
raggiunge dopo alcuni processi di riscaldamento. Durante i primi periodi di funzionamento, l’apparecchio potrebbe emanare odori
sgradevoli. Aerare il locale per consentire l’eliminazione di tali odori. Togliere dall’interno del serbatoio tutti gli attrezzi che sono
stati inseriti nel momento dell’imballo e assicurarsi che il serbatoio sia libero da eventuali corpi estranei.
26) CARICA COMBUSTIBILE
Nell’effettuare la ricarica del combustibile si raccomanda di evitare il contatto del sacco contenente il pellet con la stufa. Il carico
del combustibile si effettua nella parte superiore dell’apparecchio dove si trova il serbatoio. Tale operazione viene effettuata
aprendo il coperchio serbatoio, facendo attenzione ad utilizzare guanti appropriati che proteggano la mano da possibili fonti di
calore causate dall’apparecchio in funzione. Si consiglia di controllare e mantenere costante il livello di pellet nel serbatoio di
alimentazione, questo per evitare che il fuoco si spenga a causa di tale mancanza. È importante che il coperchio del serbatoio resti
chiuso, ad eccezione di quando si effettua l’inserimento di combustibile. Fare attenzione a non inserire volontariamente o
accidentalmente corpi estranei, diversi dal combustibile raccomandato, all’interno del serbatoio.
27) DISTANZA MINIMA DA MATERIALE INFIAMMABILE
Distanza minima in aria posteriore da parete infiammabile P = 200mm
Distanza minima in aria laterale da parete infiammabile L = 400mm
Distanza minima in aria da pavimento infiammabile F = 0mm
Spessore materiale isolante sul pavimento 0mm
Distanza frontale da materiale infiammabile R = 1000mm

Manuale di installazione uso e
manutenzione
13

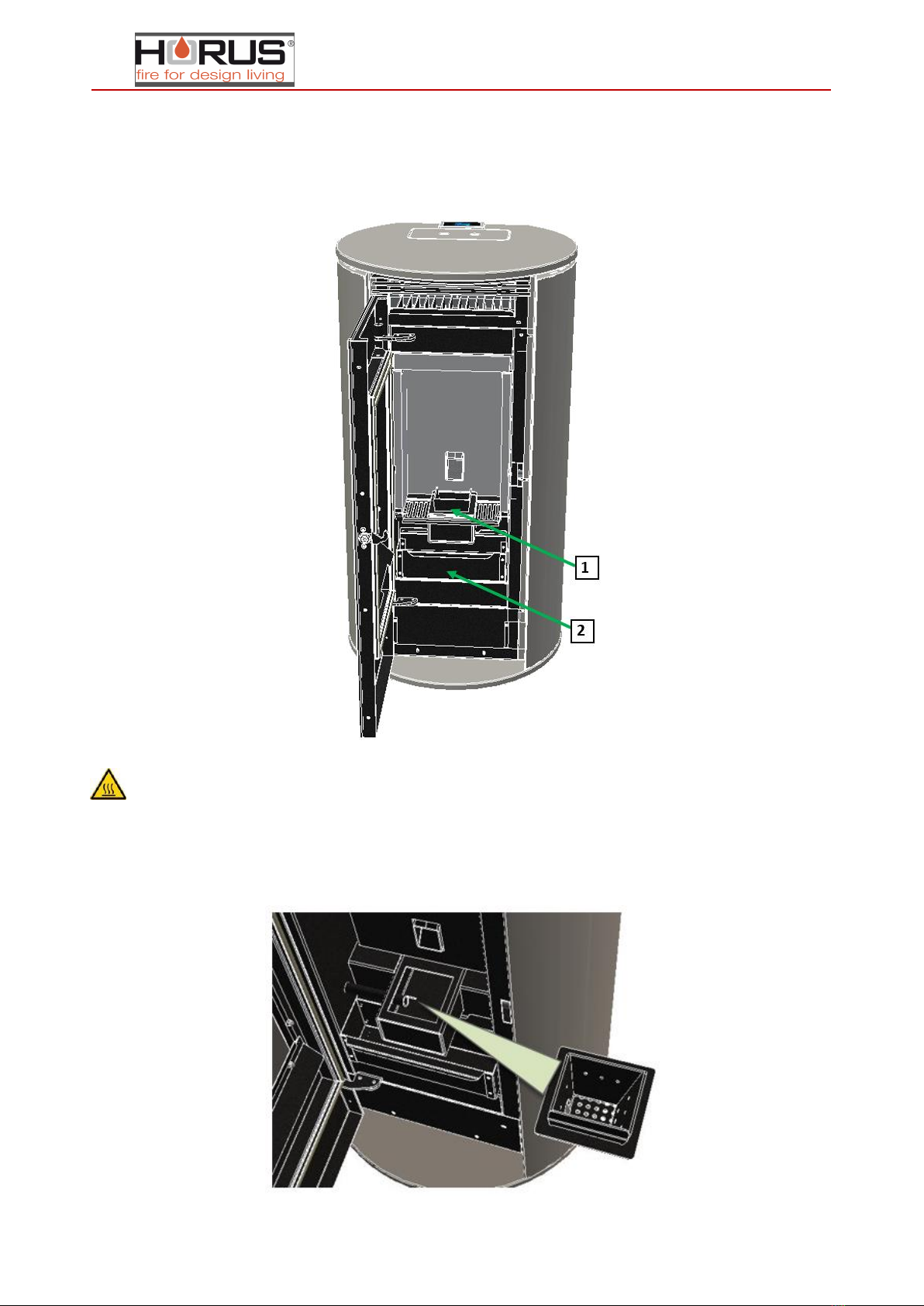

28) ACCENSIONE
Prima di accendere la macchina, è necessario verificare le seguenti parti:
Controllare che il serbatoio pellet sia pieno.
Estrarre, ripulire e controllare il batti fiamma, il braciere(1), il cassetto cenere (2) , risistemando le parti avendo cura di
inserirle nelle dovute posizioni
ATTENZIONE
Prestare attenzione all’eventuale presenza di residui ancora caldi.
-Riposizionare il braciere verificando che il foro sul lato destro di dimensione maggiore coincida con il tubo della resistenza
di accensione;
-Chiudere la porta del focolare;
-Verificare che l’apparecchio sia collegato alla presa di corrente;
-Verificare che l’interruttore posteriore sia posizionato su “I”.

Manuale di installazione uso e
manutenzione
14

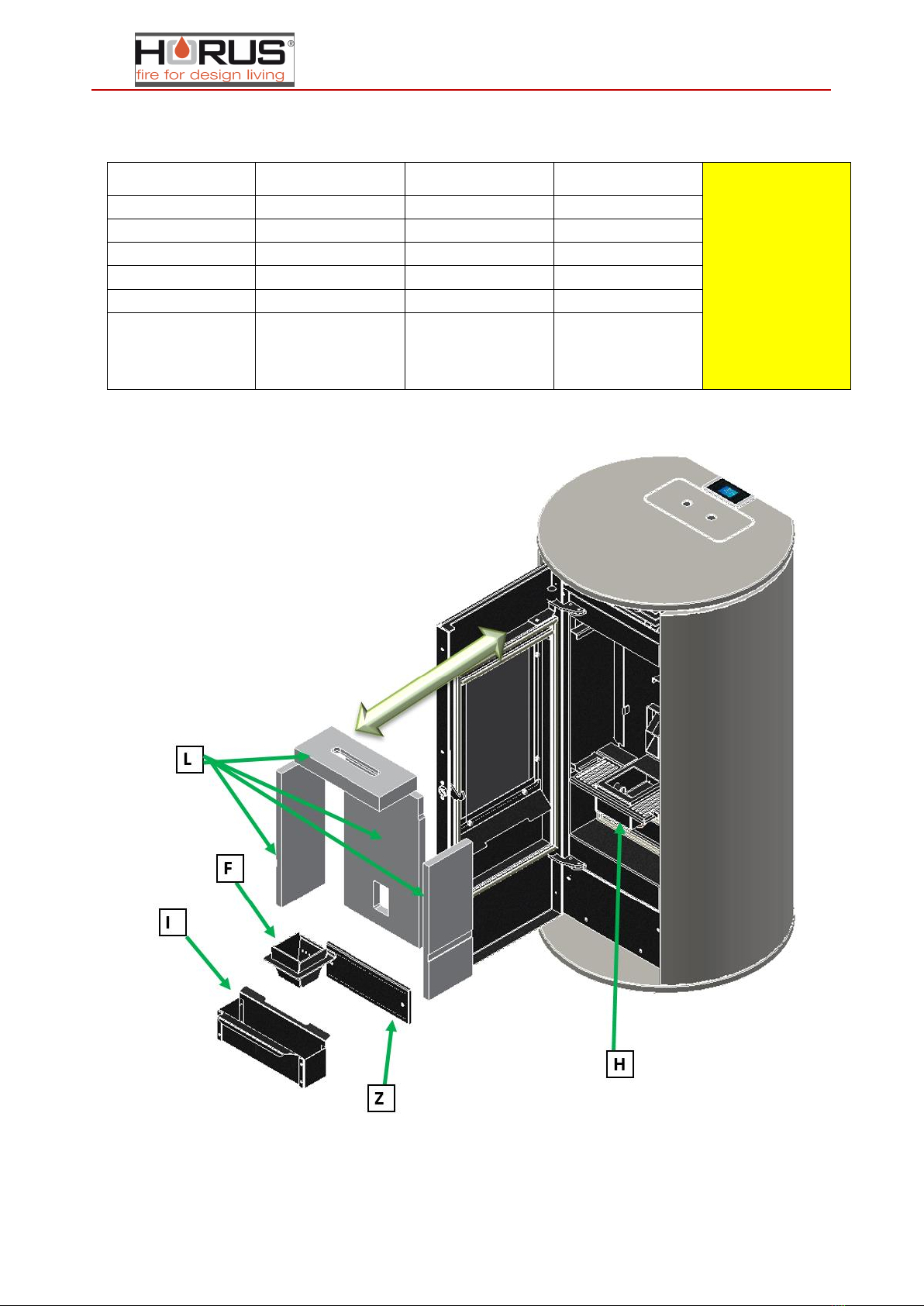

29) MANUTENZIONE ORDINARIA
IMPORTANTE: è necessario ad ogni riaccensione pulire il braciere (F), una volta ogni 2-3 giorni pulire il cassetto cenere (I) ed il
supporto braciere (H). Si consiglia una volta al mese di smontare anche il parafiamma (L) e il tappo ispezione fumi, situato dietro il
cassetto cenere (Z), ripulendo con aspirapolvere adeguato.
PARTI/FREQUENZA
TIPO DI PULIZIA
1 GIORNO
Pulizia ordinaria
2-3 GIORNI
Pulizia ordinaria
1 MESE
Pulizia ordinaria
1 ANNO
Pulizia Straordinaria *
*Attenzione
per la Manutenzione
ordinaria consultare
il paragrafo
Braciere (F)

Cassetto cenere (i)

Battifiamma (L)

Sup. braciere (H)

Battifiamma (L)

Tappo isp. Fumi
(dietro al cassetto
cenere)
(Z)


Manuale di installazione uso e
manutenzione
15
30) CONSOLLE
La console visualizza le informazioni sullo stato di funzionamento della stufa. Accedendo al menù è possibile ottenere vari tipi di
visualizzazione ed effettuare le impostazioni disponibili a seconda del livello di accesso. Dipendendo dalla modalità operativa, le
visualizzazioni possono assumere differenti significati a seconda della posizione sul display. In figura esempio di condizioni di stufa
spenta o accesa. La console è del tipo touch screen, basterà quindi sfiorare i tasti per modificare lo stato della stufa.
La figura seguente descrive il significato dei segnalatori di stato sulla parte sinistra del display. L’attivazione nel display di uno dei
segmenti nell’area “STATO” segnala l’attivazione del dispositivo corrispondente secondo l’elenco sottostante.
ATTENZIONE: la prima accensione deve essere effettuata da un tecnico abilitato, nel primo utilizzo
si deve necessariamente fare il precarico iniziale, la procedura è riportata nel paragrafo
MENU M6 –Carico iniziale
31) A COSA SERVONO I PULSANTI

Manuale di installazione uso e
manutenzione
16
32)IL MENU
Con pressione sul tasto P3 (MENU) si accede al menù. Questo è suddiviso in varie voci e livelli che permettono di accedere alle
impostazioni e alla programmazione della scheda. Le voci di menu che consentono di accedere alla programmazione tecnica sono
protette da chiave di accesso, solo il tecnico abilitato potrà modificare i parametri di funzionamento al fine di ottimizzare il
funzionamento della stufa.
33)MENU UTENTE
Il prospetto seguente descrive sinteticamente la struttura del menù soffermandosi in questo paragrafo alle sole selezioni disponibili
per l’utente.
34)MENU 01 –SET OROLOGIO
Imposta l’ora e la data corrente. La scheda è provvista di batteria al litio che permette all’orologio interno un’autonomia superiore ai
3/5 anni.
Pr
35)MENU 02 –SET CRONO
36)SOTTOMENU 02-01 ABILITA CRONO
Permette di abilitare e disabilitare globalmente tutte le funzioni di cronotermostato. Il prospetto per la programmazione è quello
riportato nel diagramma, l’operazione non cancella le programmazioni memorizzate. (Prog. Giornaliero - Settimanale –Week end).
37)SOTTOMENU 02-02 PROGRAMMAZIONE GIORNALIERA
Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato giornaliero.
È possibile impostare due fasce di funzionamento, date da 2 accensioni e da 2 spegnimenti, si può attivare e disattivare la funzione
giornaliera lasciando in memoria la programmazione impostata, il progresso della programmazione nel grafico figura seguente.
Inizio Premere P3
1 volta Premere P1-P2 sceglie il giorno
Premere P3
1 volta
Premer
e P1-P2
sceglire
l'ora
Premere
P3 1
volta
Premer
e P1-P2
sceglire
i minuti
Premere
P3 1
volta
Premere
P1-P2
sceglie il
giorno
Premere
P3 1
volta
Premere
P1-P2
sceglie il
mese
Premere
P3 1
volta
Premere
P1-P2
sceglie
l'anno
Inizio Premere P3
1 volta Premere P5 1 volta
Premere P3
2 volte
P1 - P2
on -- off
Premere P4
3 volte per uscire
Inizio
Premere P3 1 volta
Premere P5
1 volta
Premere P3
1 volta
M1-set orologio
01-giorno
settimana
02-ore
03-minuti
04-giorno
05-mese
06-anno
M2-set crono
M2-1 abilita crono
M2-2 programmazione giornaliera
M2-3 programmazione settimanale
M2-4 programmazione fine settimana
M3-scegli lingua
01-italiano
02-inglese
03-francese
04-tedesco
M4-stand-by
01-stand-by
M5-cicalino
01-cicalino
M6-primo carico
01-primo carico
M7-stato stufa
01-stato stufa
M8-taratura tecnico
01-chiave di accesso

Manuale di installazione uso e
manutenzione
17
selezione
significato
valori possibili
START 1
Ora di attivazione
Ora-ON
STOP 1
Ora di disattivazione
Ora-OFF
START 2
Ora di attivazione
Ora-ON
STOP 2
Ora di disattivazione
Ora-OFF
38)SOTTOMENU 02-03 PROGRAMMAZIONE SETTIMANALE
Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato settimanale. Il programmatore settimanale dispone di
4 programmi indipendenti il cui effetto finale è composto dalla combinazione delle 4 singole programmazioni. Il programmatore
settimanale può essere attivato o disattivato come rappresentato nel grafico. Inoltre, impostando OFF nel campo orari, l’orologio
ignora il comando corrispondente.
Attenzione! effettuare con cura la programmazione evitando in generale di far sovrapporre le
ore di attivazione nella stessa giornata in differenti programmi.
Premere P5
1 volta
Prog. Giornaliero
Premere P3 1 volta
poi Premere P1-P2
on off Giornaliero
Premere P3 1 volta
poi Premere P1-P2
ora accenzione
Premere P3 1 volta
poi Premere P1-P2
ora spegnimento
Premere P3 1 volta
poi Premere P1-P2
ora accenzione
Premere P3 1 volta
poi Premere P1-P2
ora spegnimento
Premere P4 3 volte
per uscire
Inizio
Premere P3 1 volta
Premere P5
1 volta
Premere P3
1 volta
Premere P5
2 volte
Prog. Settimanale
Premere P3 1 volta
poi Premere P1-P2
on off Settimanale
Premere P3 1 volta
poi Premere P1-P2
ora accenzione
Premere P3 1 volta
poi Premere P1-P2
ora spegnimento
Premere P3 1 volta
poi Premere P1-P2
on off Gior-Settimana
Ripetere le
programmazioni in base
alle esigenze attivando o
disattivando le diverse
funzioni
Premere P4 3 volte
per uscire

Manuale di installazione uso e
manutenzione
18
Programma 1
Selezione
Significato
Valori possibili
Start Prog 1
Ora di attivazione
Ora-OFF
Stop prog 1
Ora di disattivazione
Ora-OFF
Lunedì prog 1
Giorni di riferimento
On/off
Martedì prog 1
On/off
Mercoledì prog 1
On/off
Giovedì prog 1
On/off
Venerdì prog 1
On/off
Sabato prog 1
On/off
Domenica prog 1
On/off
Programma 2
Selezione
Significato
Valori possibili
Start Prog 2
Ora di attivazione
Ora-OFF
Stop prog 2
Ora di disattivazione
Ora-OFF
Lunedì prog 2
Giorni di riferimento
On/off
Martedì prog 2
On/off
Mercoledì prog 2
On/off
Giovedì prog 2
On/off
Venerdì prog 2
On/off
Sabato prog 2
On/off
Domenica prog 2
On/off
Programma 3
Selezione
Significato
Valori possibili
Start Prog 3
Ora di attivazione
Ora-OFF
Stop prog 3
Ora di disattivazione
Ora-OFF
Lunedì prog 3
Giorni di riferimento
On/off
Martedì prog 3
On/off
Mercoledì prog 3
On/off
Giovedì prog 3
On/off
Venerdì prog 3
On/off
Sabato prog 3
On/off
Domenica prog 3
On/off

Manuale di installazione uso e
manutenzione
19
Programma 4
Selezione
Significato
Valori possibili
Start Prog 4
Ora di attivazione
Ora-OFF
Stop prog 4
Ora di disattivazione
Ora-OFF
Lunedì prog 4
Giorni di riferimento
On/off
Martedì prog 4
On/off
Mercoledì prog 4
On/off
Giovedì prog 4
On/off
Venerdì prog 4
On/off
Sabato prog 4
On/off
Domenica prog 4
On/off
39)SOTTOMENU 02-04 PROGRAMMAZIONE WEEK-END
Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato nel week-end (giorni 6 e 7 ovvero sabato e domenica).
Il programmatore può essere attivato e disattivato come rappresentato nel grafico.
SUGGERIMENTO:allo scopo di evitare confusione e operazioni di avvio e spegnimento non voluti, attivare un solo
programma per volta .
Disattivare il programma giornaliero se si desidera impiegare quello settimanale.
Disattivare il programma week-end se si utilizza quello settimanale.
Attivare la programmazione week-end solamente dopo aver disattivato la programmazione settimanale.
40)MENU 03 SCEGLI LINGUA
Permette di selezionare la lingua di dialogo tra quelle disponibili. Di seguito la procedura per selezionare la lingua desiderata.
Inizio
Premere P3 1 volta
Premere P5
1 volta
Premere P3
1 volta
Premere P5
3 volte
Prog. Week End
Premere P3 1 volta
poi Premere P1-P2
on off Weed End
Premere P3 1 volta
poi Premere P1-P2
ora accenzione
Premere P3 1 volta
poi Premere P1-P2
ora spegnimento
Premere P3 1 volta
poi Premere P1-P2
ora accenzione
Premere P3 1 volta
poi Premere P1-P2
ora spegnimento
Premere P4 3 volte
per uscire
Inizio Premere P3
1 volta Premere P2 2 volte
Premere P3
1 volta
P1 - P2
per scegliere la lingua
Premere P4
per uscire

Manuale di installazione uso e
manutenzione
20
41)MENU 04 MODO STAND-BY
Attiva la modalità STAND-BY che porta la stufa in spegnimento dopo che la temperatura ambiente è rimasta superiore al SET oltre il
tempo definito da Pr44. Dopo lo spegnimento avvenuto in seguito a questa condizione, la riaccensione sarà possibile solamente
quando sarà verificata la seguente condizione:
42) MENU 05 MODO CICALINO
Quando OFF disabilita la segnalazione acustica.
43) MENU 06 CARICO INIZIALE
Consente di effettuare, a stufa spenta e fredda, un precarico pellet per un tempo pari a 90”. Avviare con il tasto P1 e interrompere
con il tasto P4.
44) MENU 07 STATO STUFA
Visualizza lo stato istantaneo della stufa riportando lo stato dei vari dispositivi ad essa collegati. Sono disponibili diverse pagine
visualizzate in successione.
45) MENU 08 TARATURE TECNICO
Questa pagina è dedicata al tecnico istallatore ed è protetta da password. Solo il personale abilitato è autorizzato a modificare i
parametri contenuti all’interno. Modifiche non coerenti possono compromettere il buon funzionamento della stufa, con possibili
gravi danni a cose e persone.
Inizio Premere P3
1 volta Premere P2 3 volte
Premere P3
1 volta
P1 - P2
per scegliere on-off
Premere P4
per uscire
Inizio Premere P3
1 volta Premere P2 4 volte
Premere P3
1 volta
P1 - P2
per scegliere on-off
Premere P4
per uscire
Inizio Premere P3
1 volta Premere P2 5 volte
Premere P3
1 volta
P1 - P2
per scegliere on-off
Premere P4
per uscire
Inizio Premere P3
1 volta Premere P2 6 volte
Premere P3
1 volta
Premere P4
per uscire
